4-13 Punaisen valon kohdistus

Kuvaus

Tämä artikkeli opastaa punapistelaserin kohdistamista lasersäteen kanssa samalle uralle.

Milloin punapistelaser tulee kalibroida?

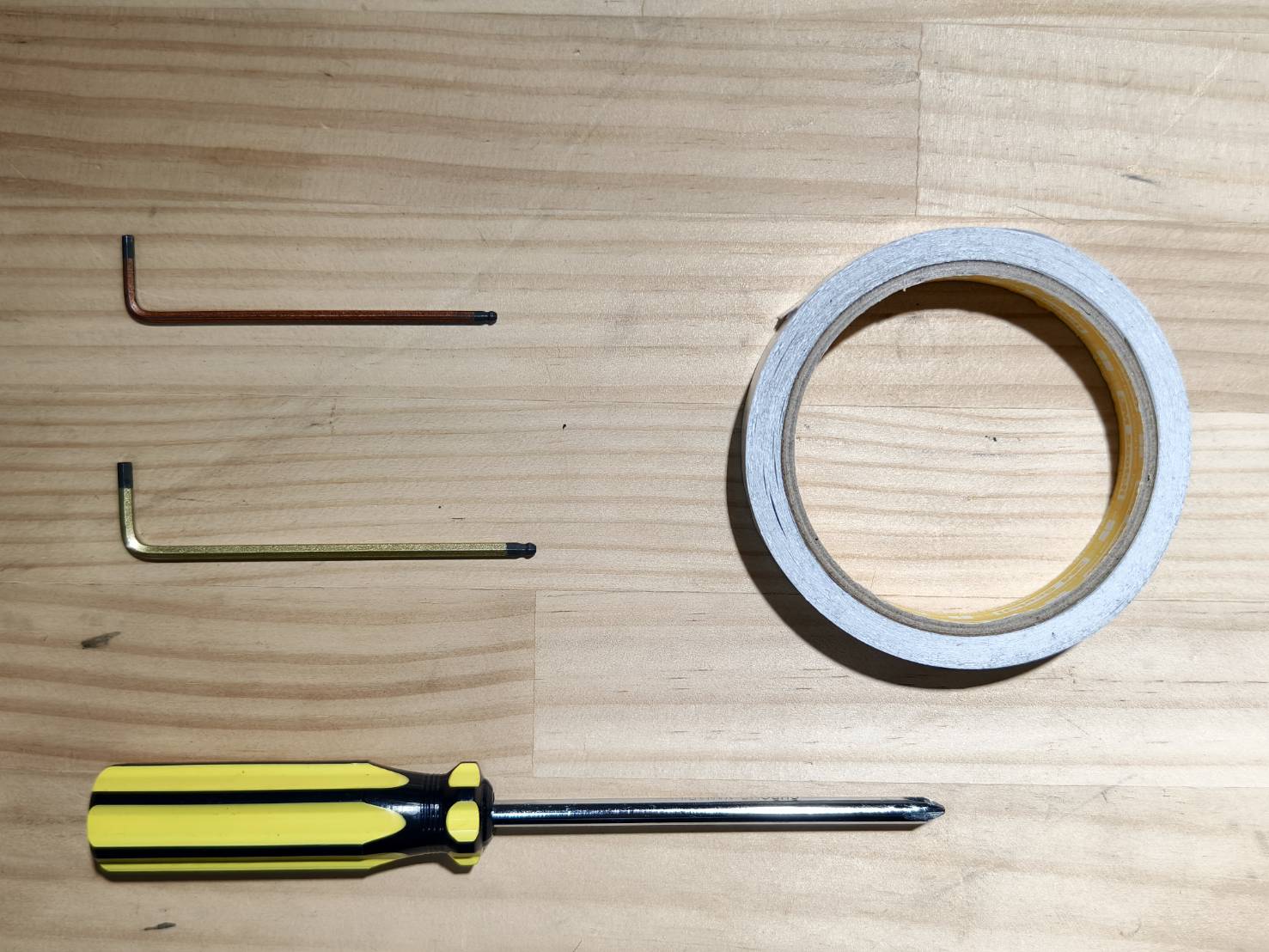

Työkalut

Valmistele seuraavat työkalut:

Vaihe 1

Tutustu laserimpulssin turvalliseen käyttöön.

A. Käynnistä laite. B. Sulje luukku. C. Siirry Toiminto-valikkoon ja odota alkuasemoinnin valmistumista. (Varmista, että luukku, takakansi ja pohjakuvakkeet näkyvät kaikki suljettuina; muuten impulssitoimintoa ei voi suorittaa.) D. Etsi impulssipainike. E. Yksi napsautus = yksi impulssi, kaksi napsautusta = kaksi impulssia jne. ⚠︎ Varmista aina, että luukun kansi ja takakansi ovat suljettuina pulssin aikana.

Vaihe 2

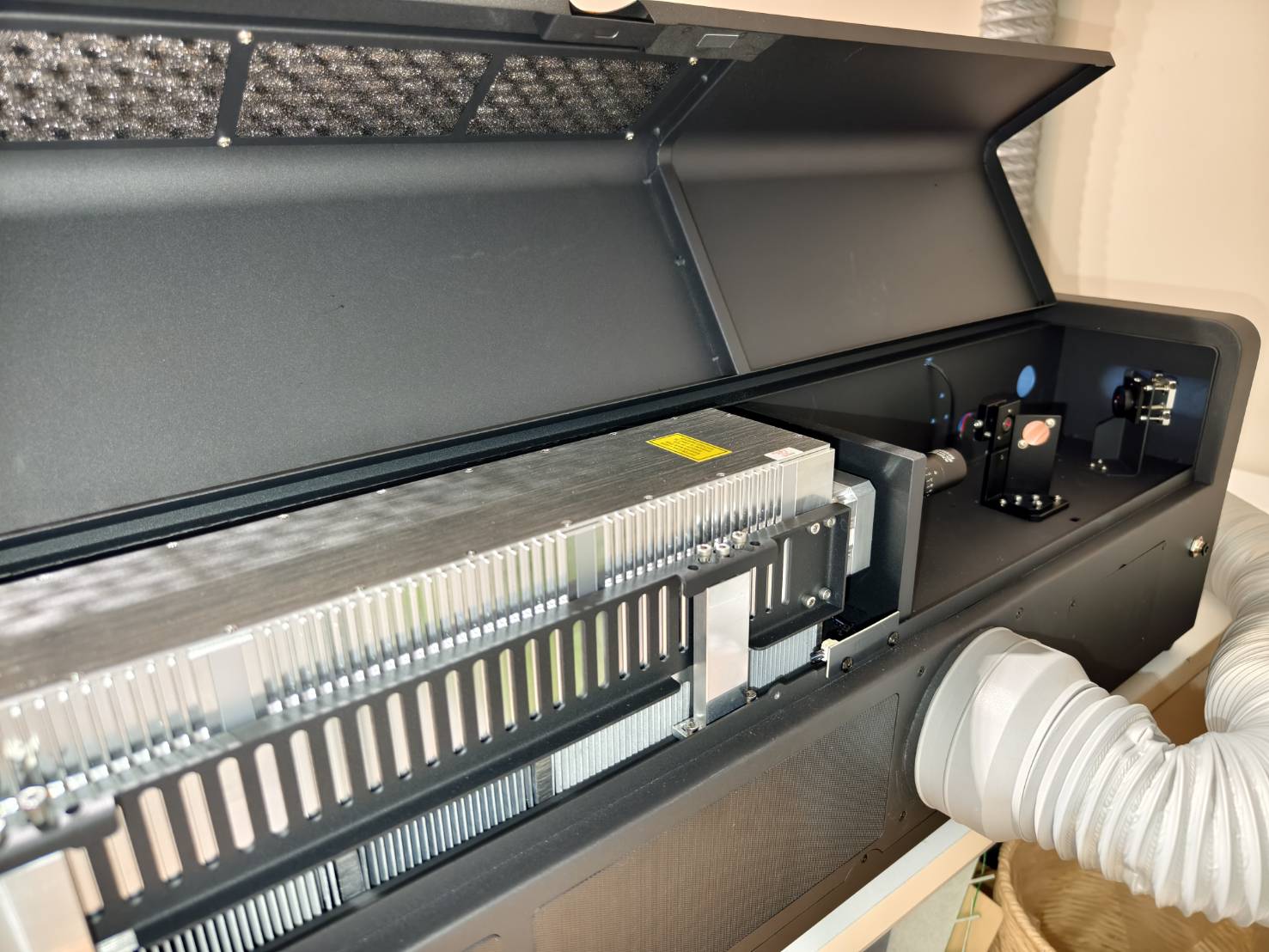

Löysää ruuvimeisselillä laitteen takana olevat ruuvit ja avaa sitten takakansi.

Vaihe 3

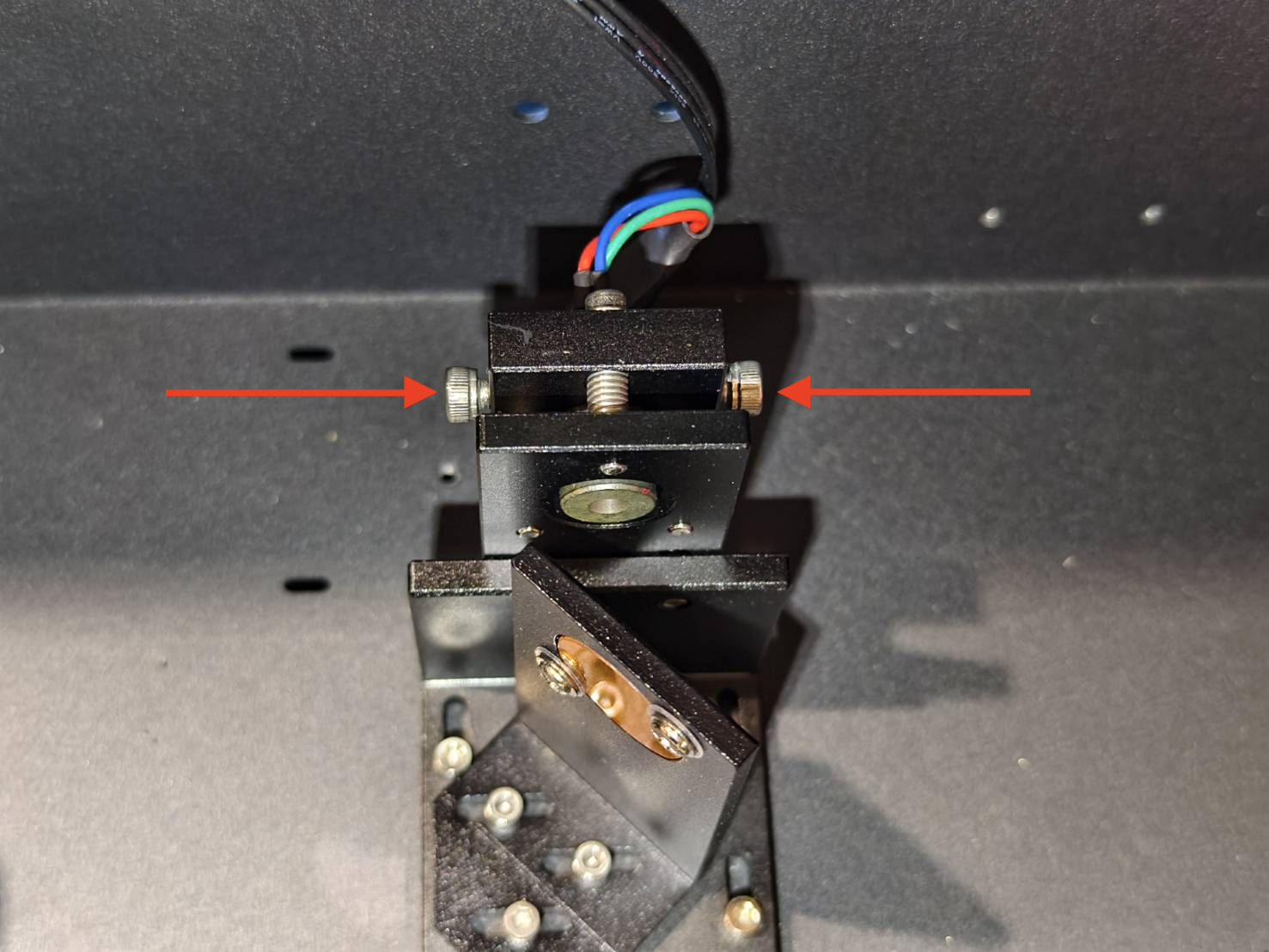

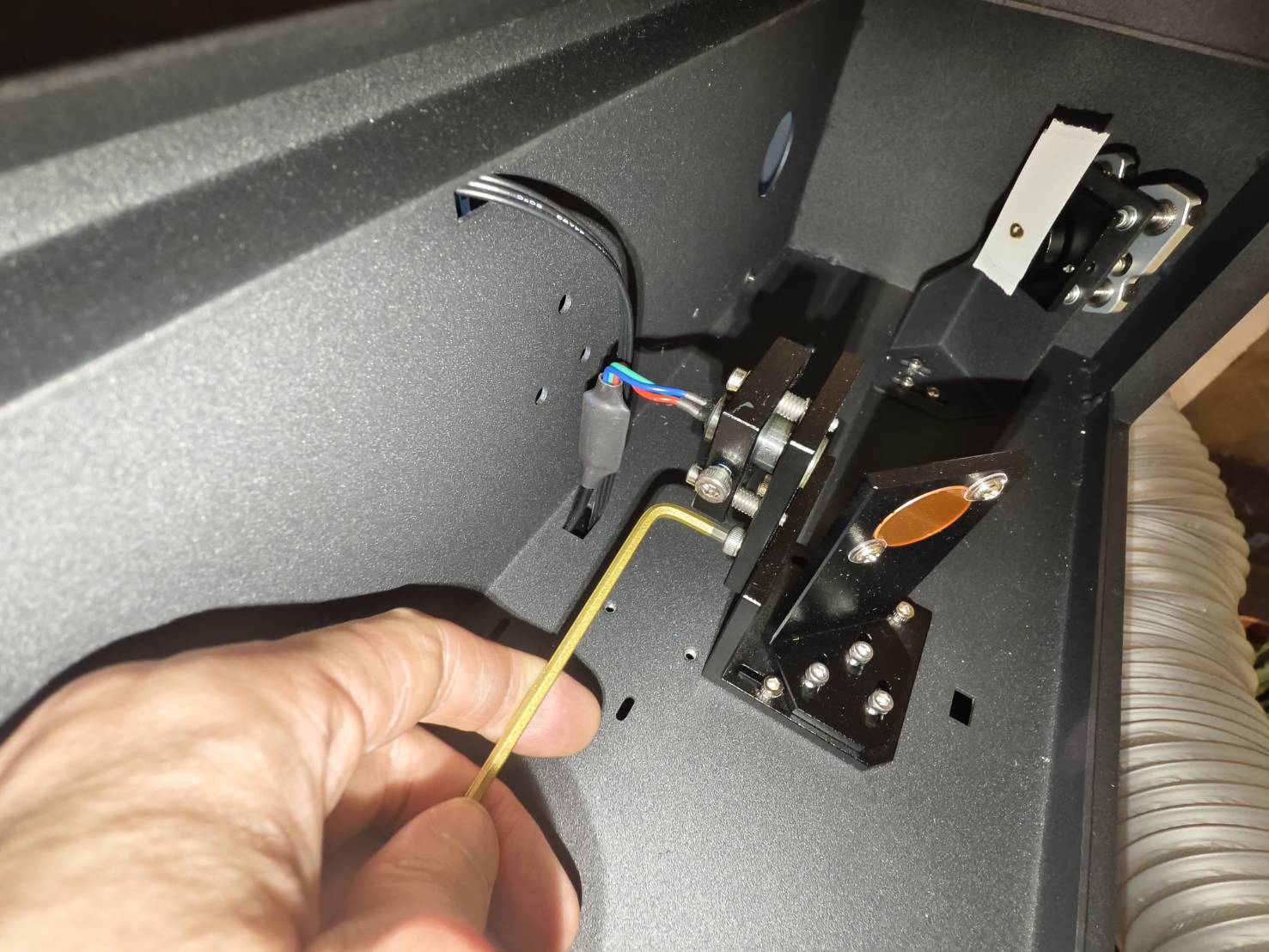

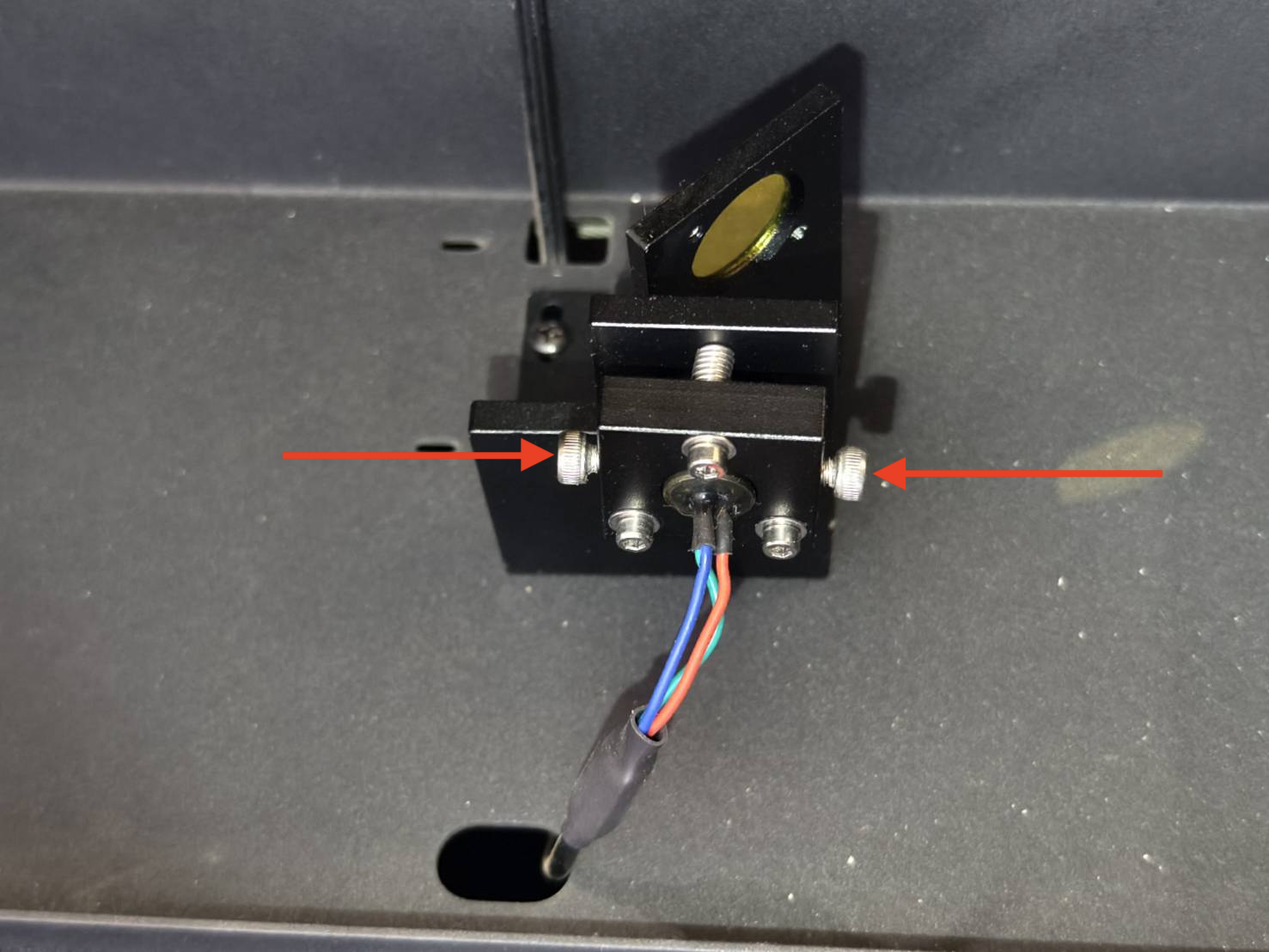

Varmista, että punapisteen moduulin molemmin puolin olevat kaksi ruuvia on kiristetty. (3mm kuusiokoloavain)
(Laserputken mekanismien erilaisten kokojen vuoksi punapisteen moduulin asennussuunta on erilainen 30W- ja 60W/80W-malleissa.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Vaihe 4

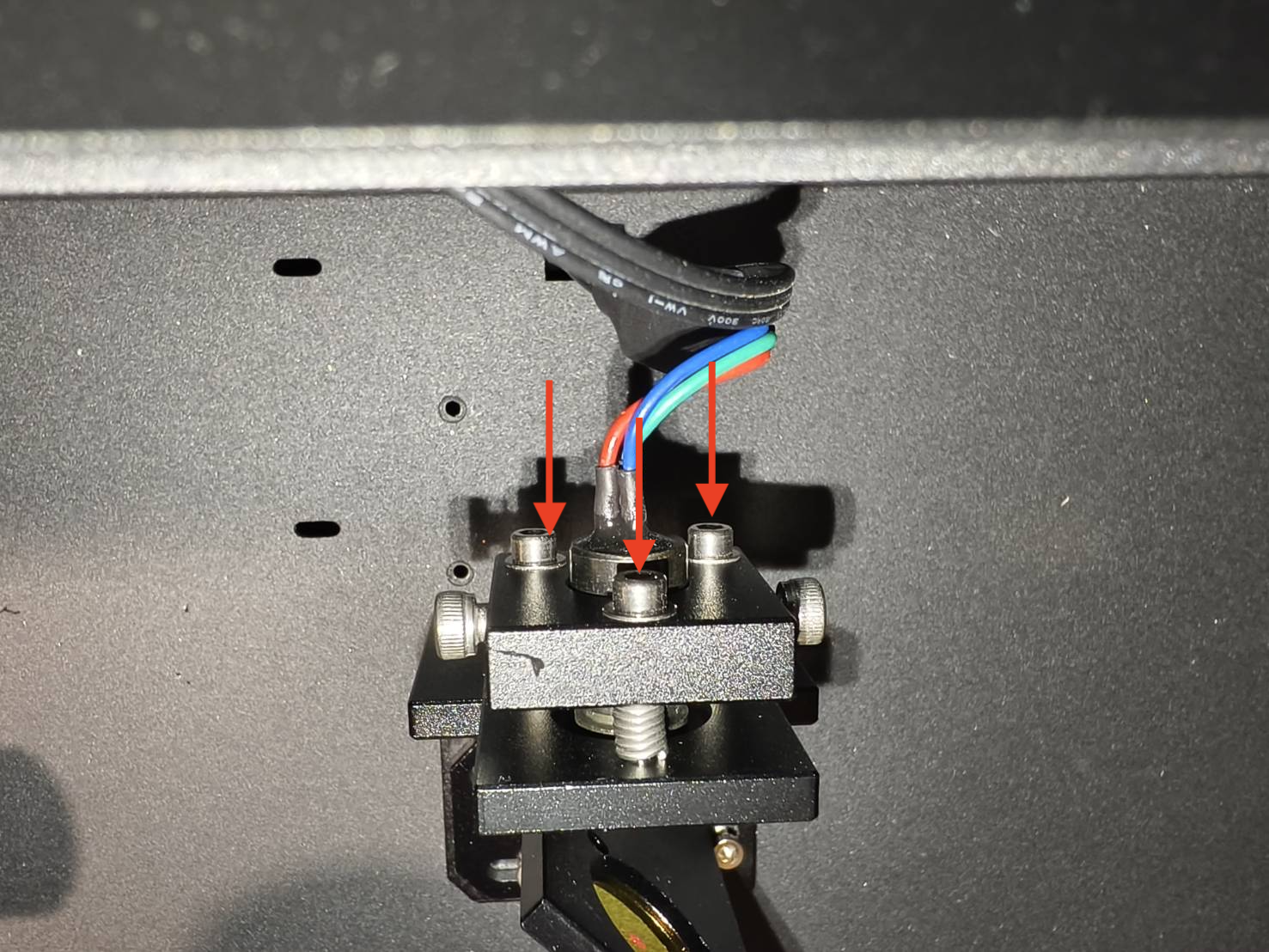

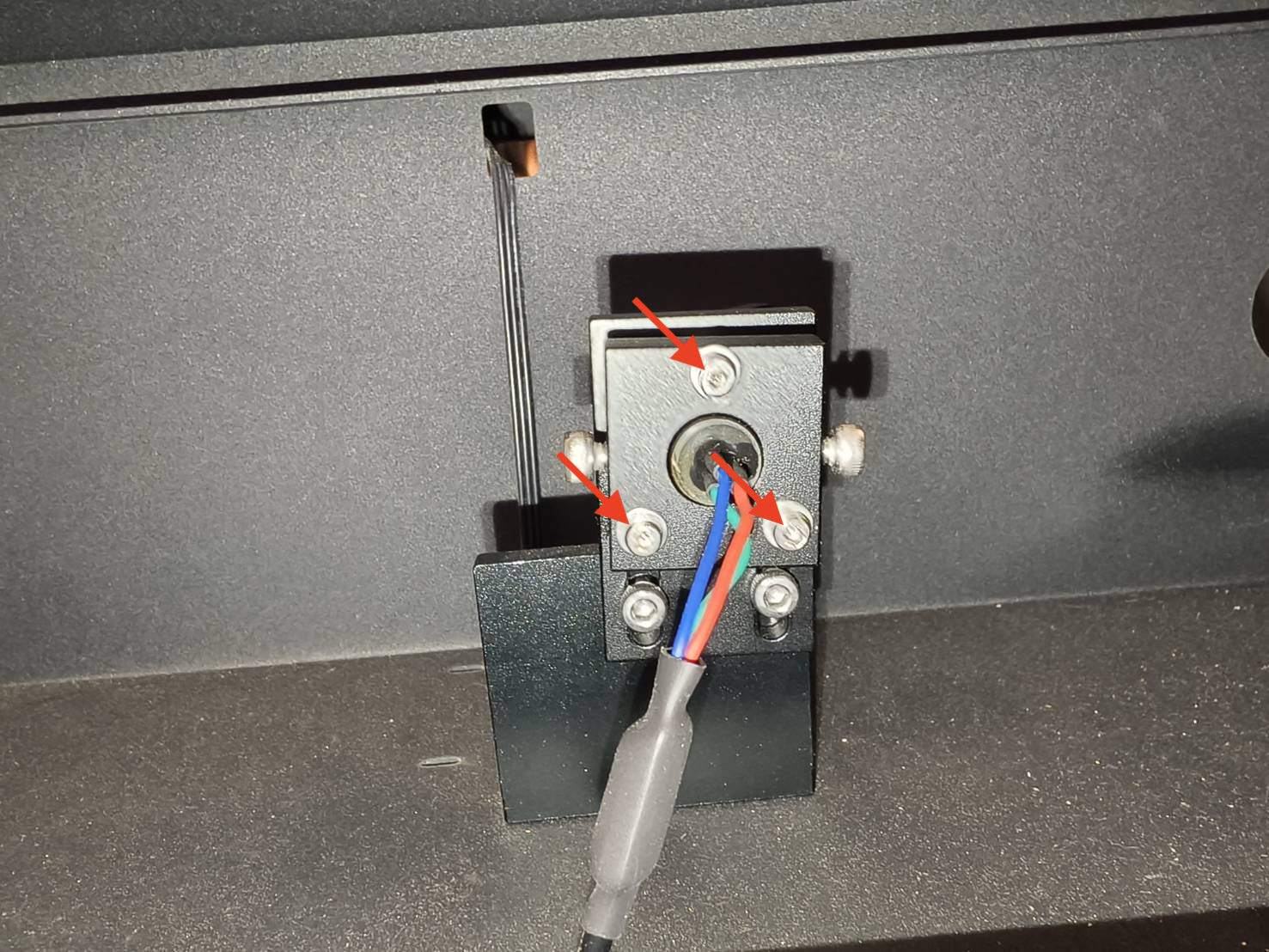

Kiristä punapistelaserin kiinnikkeen kolme säätöruuvia.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Vaihe 5

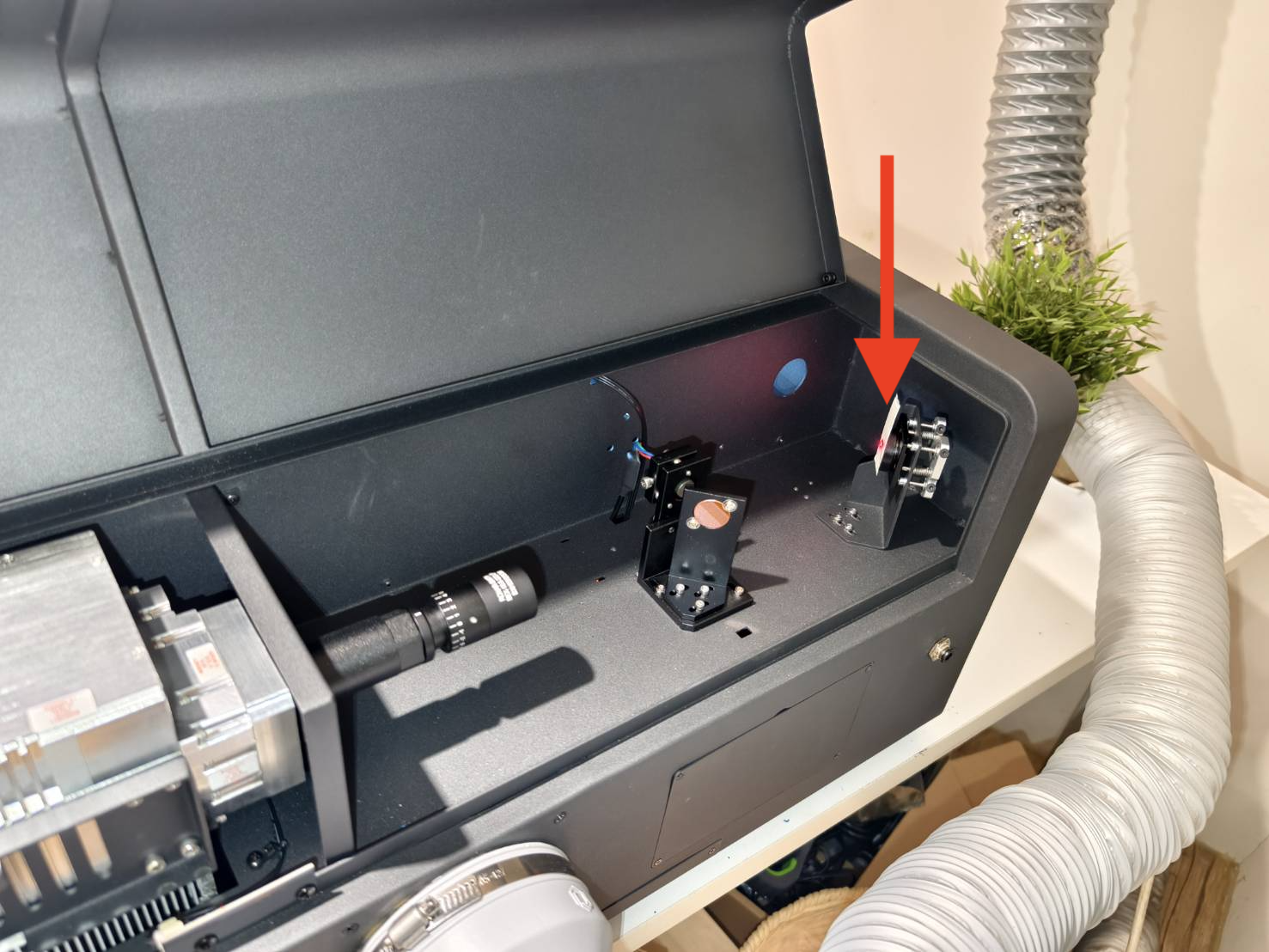

Kiinnitä pala "kaksinkertaista" teippiä ensimmäiseen peiliin, sulje sitten takakansi ja suorita 2 pulssia.
(Älä poista teippiä; jätä se peiliin.)

Vaihe 6

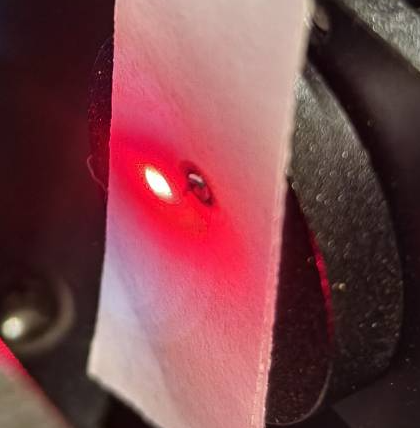

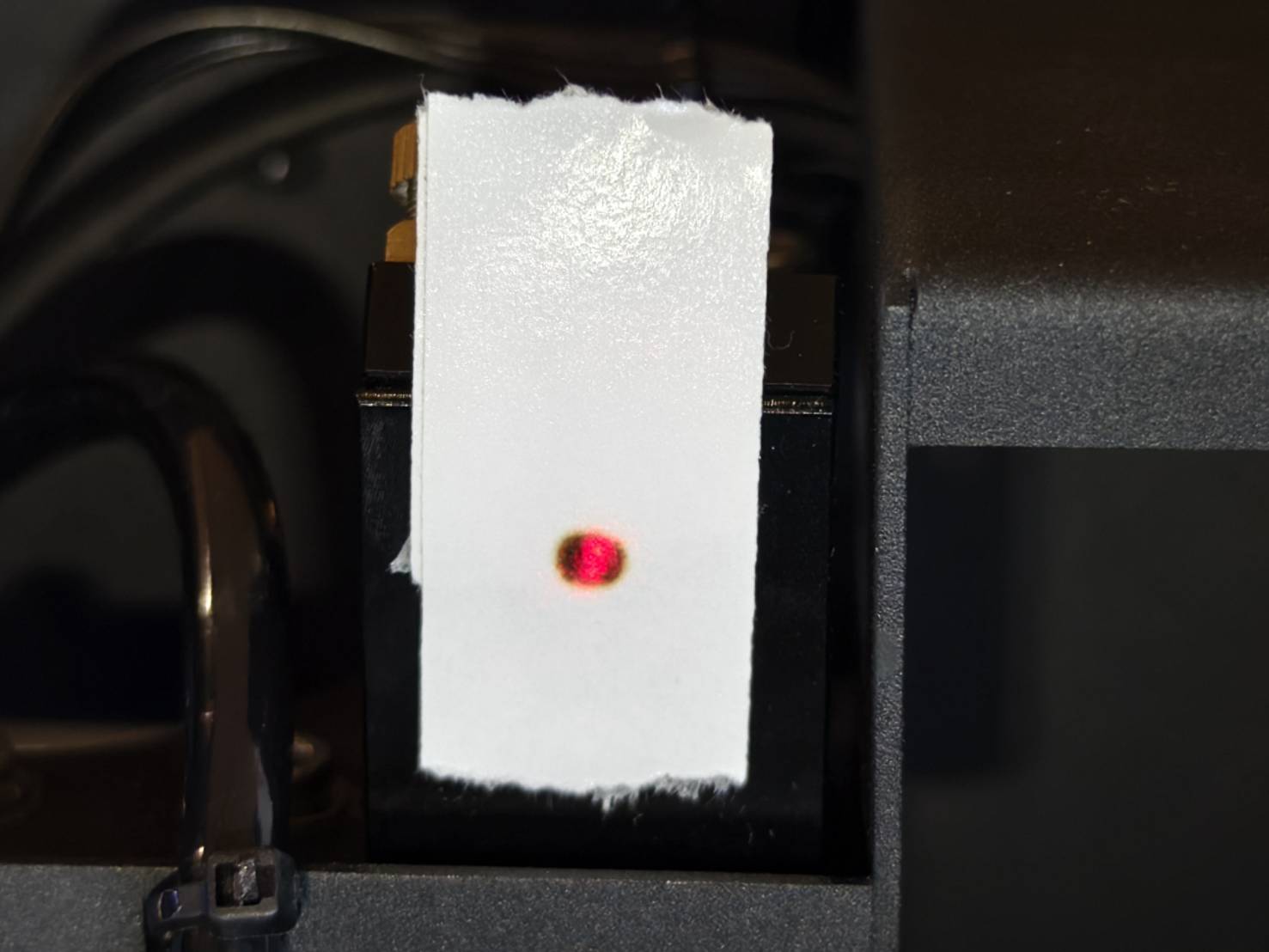

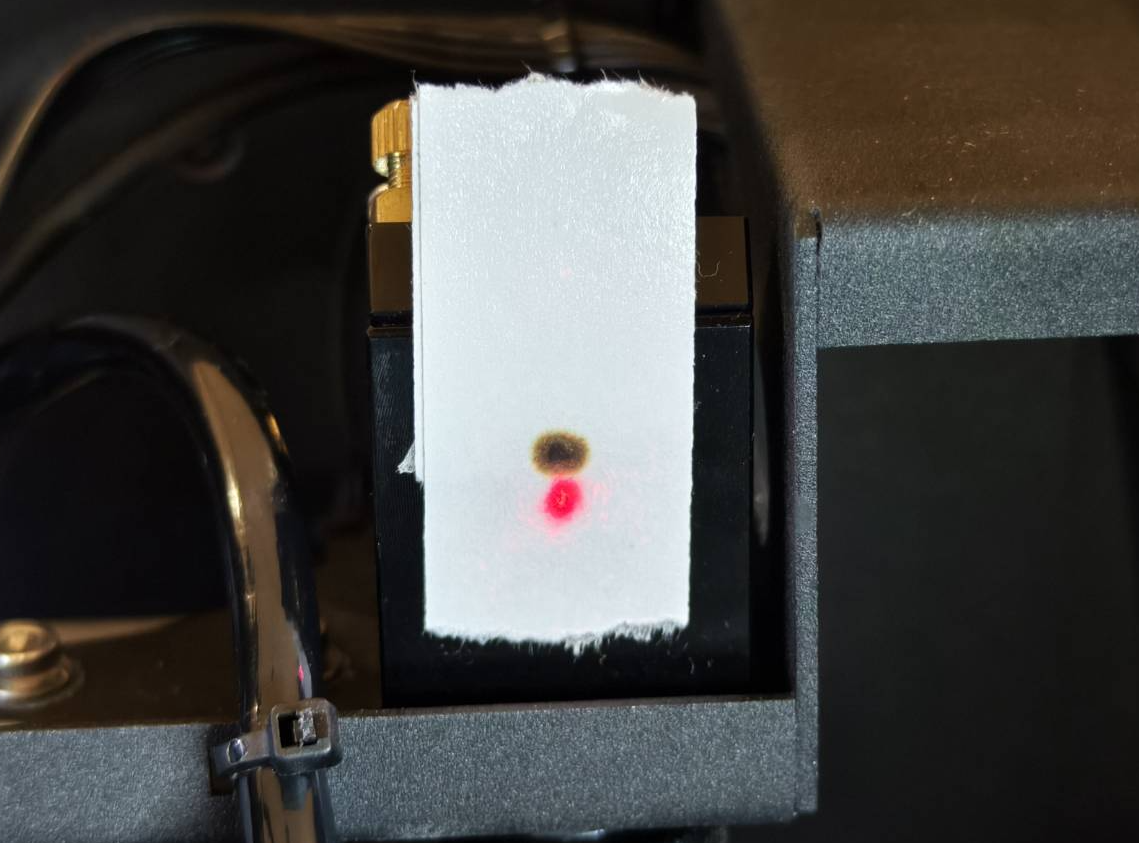

Avaa takakansi ja tarkista, osuuko polttojälki punapisteen kohdalle.

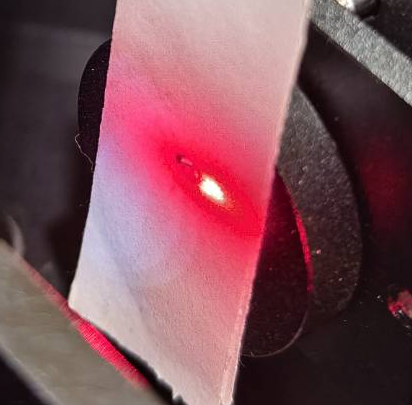

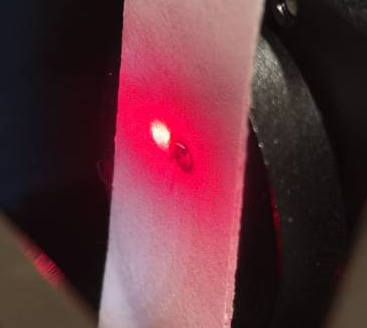

Oikea esimerkki - Päällekkäin	Väärä esimerkki - Ei päällekkäin

Arvioi tuloksesi ja siirry seuraavaan vaiheeseen:

Vaihe 7

Tässä vaiheessa säädetään punaisen pisteen vaakasuuntaista sijaintia.

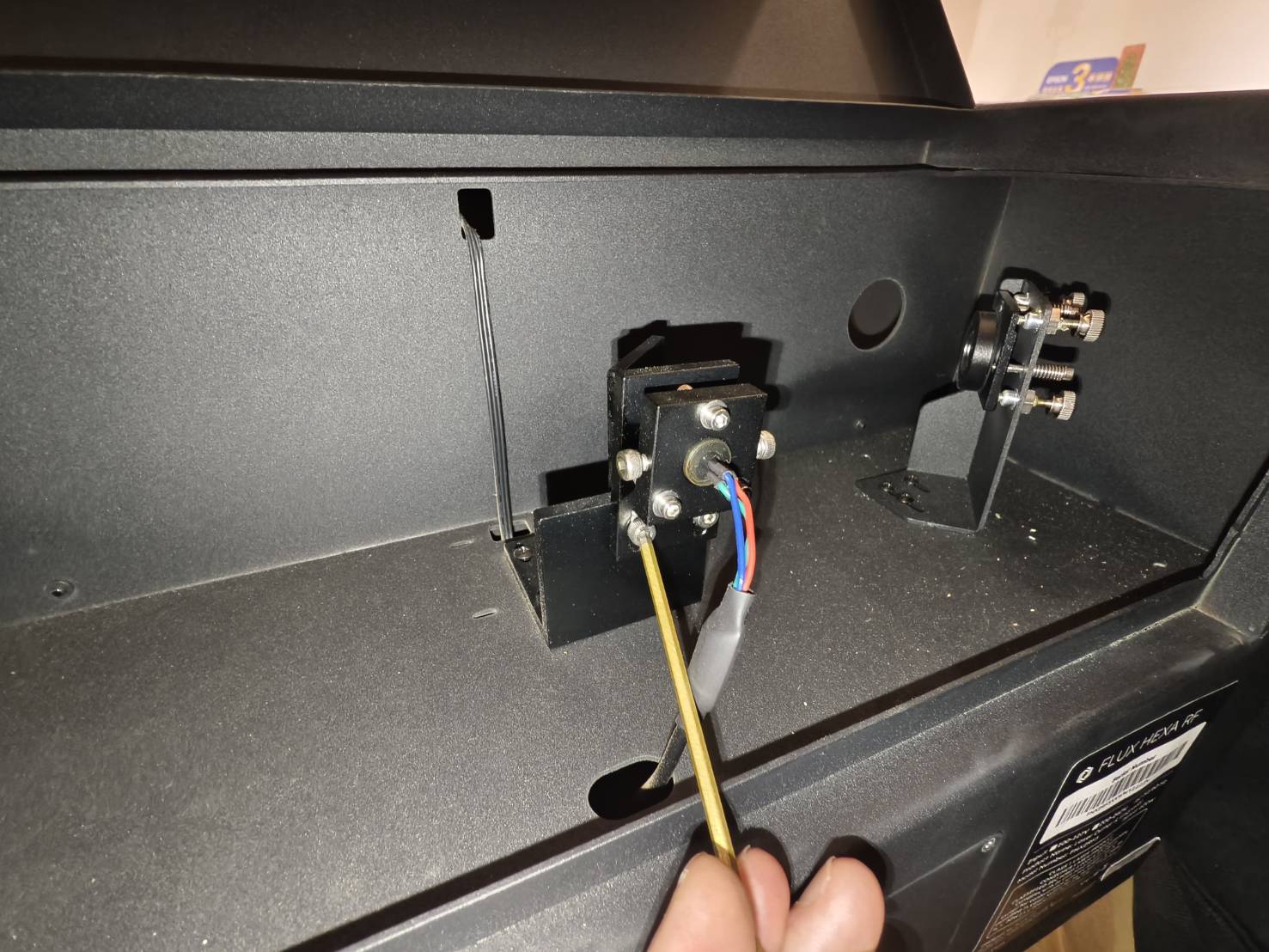

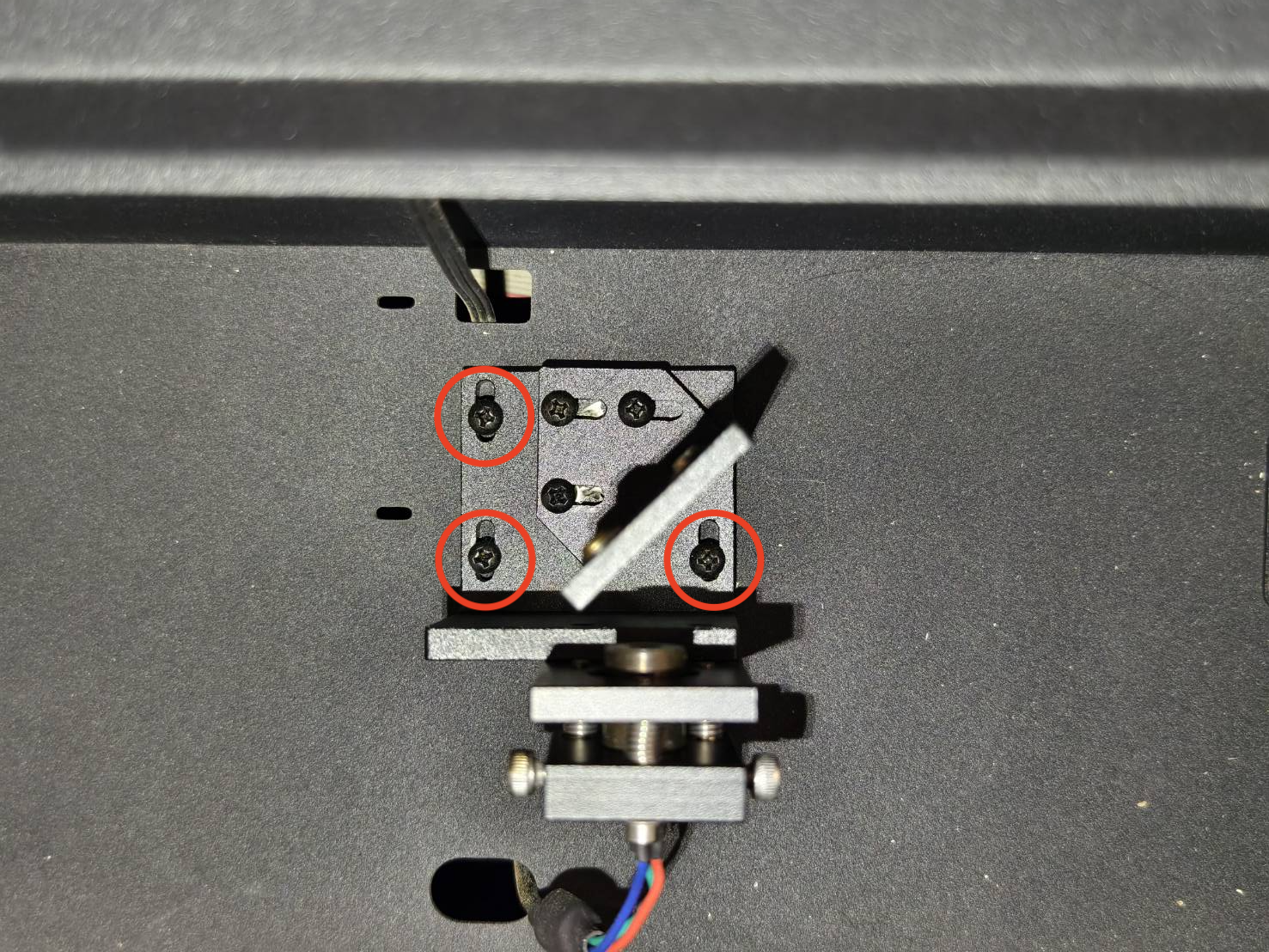

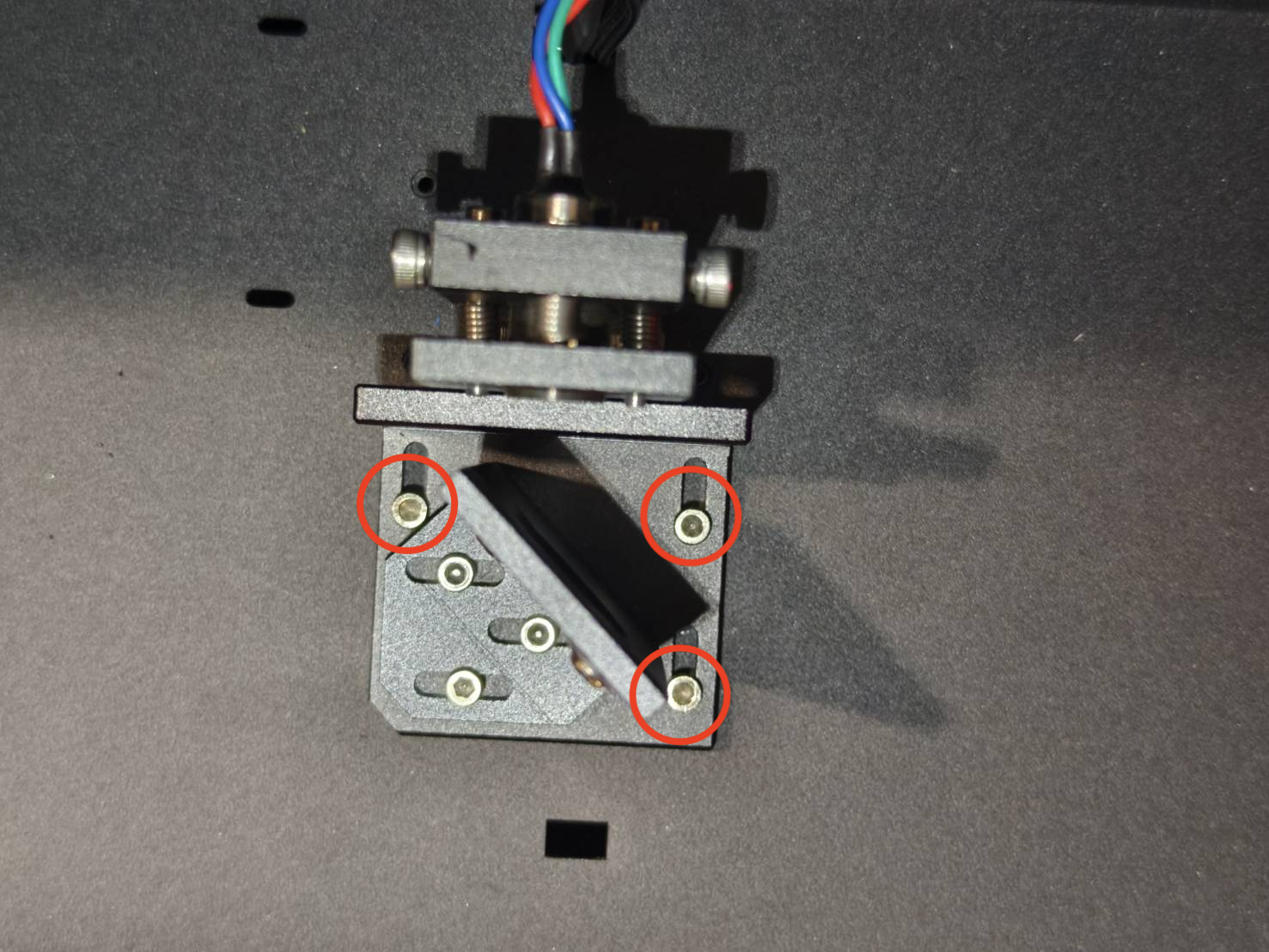

• Löysää punaisen pisteen kiinnikkeen pohjassa olevat kolme ruuvia. (Käytä 2,5 mm kuusiokoloavainta tai ristipääruuvimeisseliä)
• Siirrä kiinnikettä niin, että polttojälki ja punainen piste ovat vaakasuunnassa päällekkäin.
• Kiristä ruuvit.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Vaihe 8

Tässä vaiheessa säädetään punaisen pisteen pystysuuntaista sijaintia.

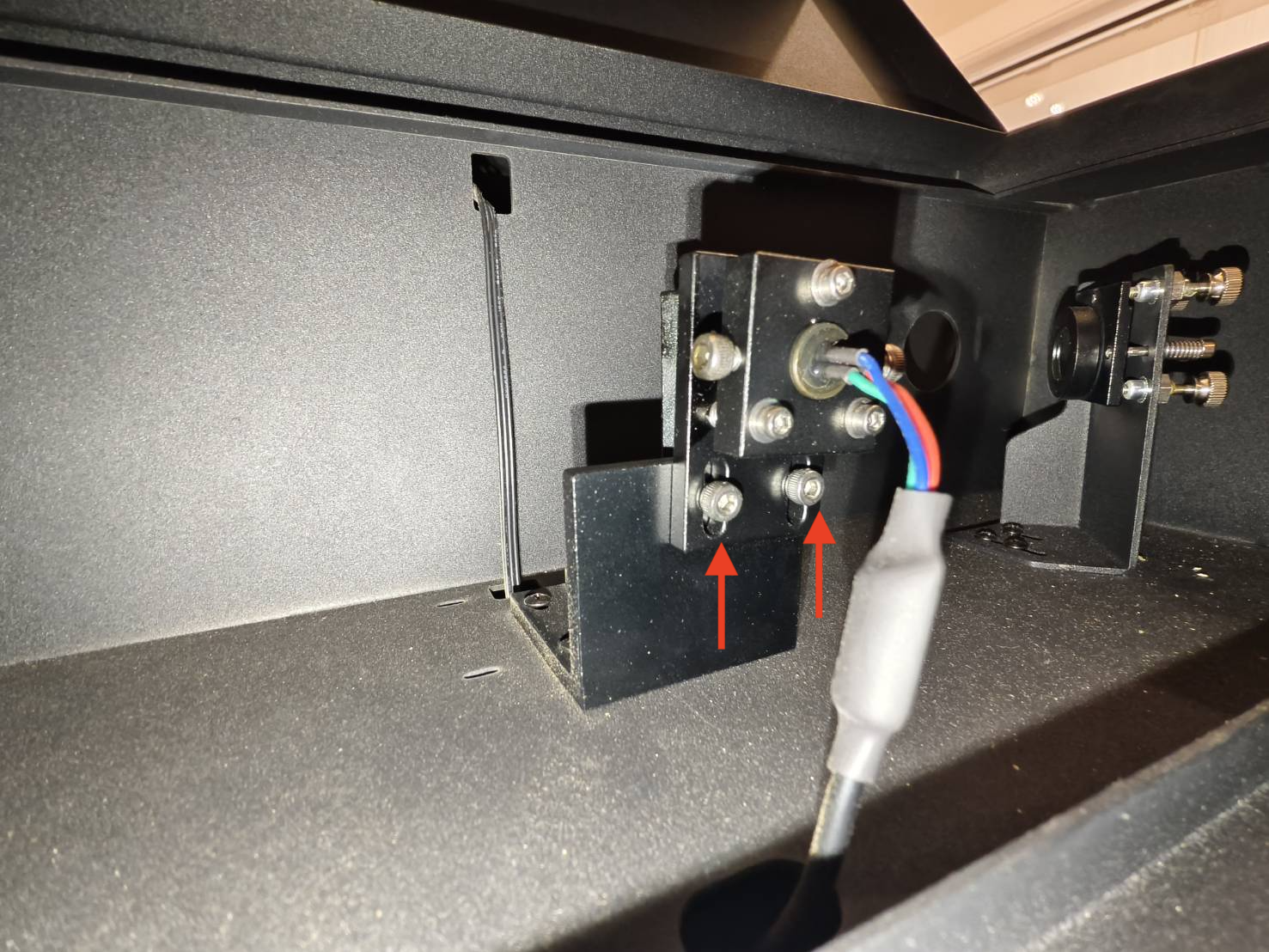

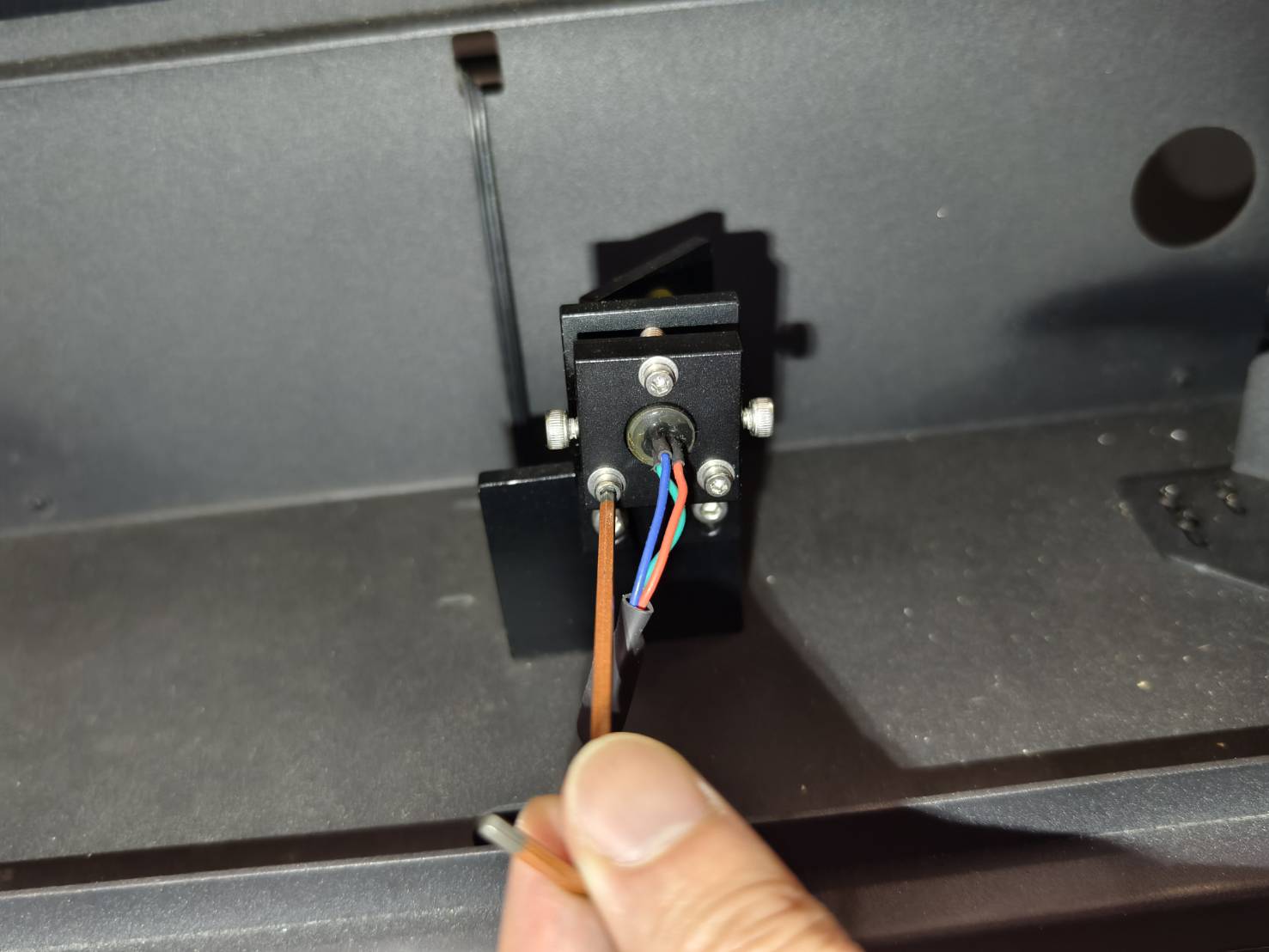

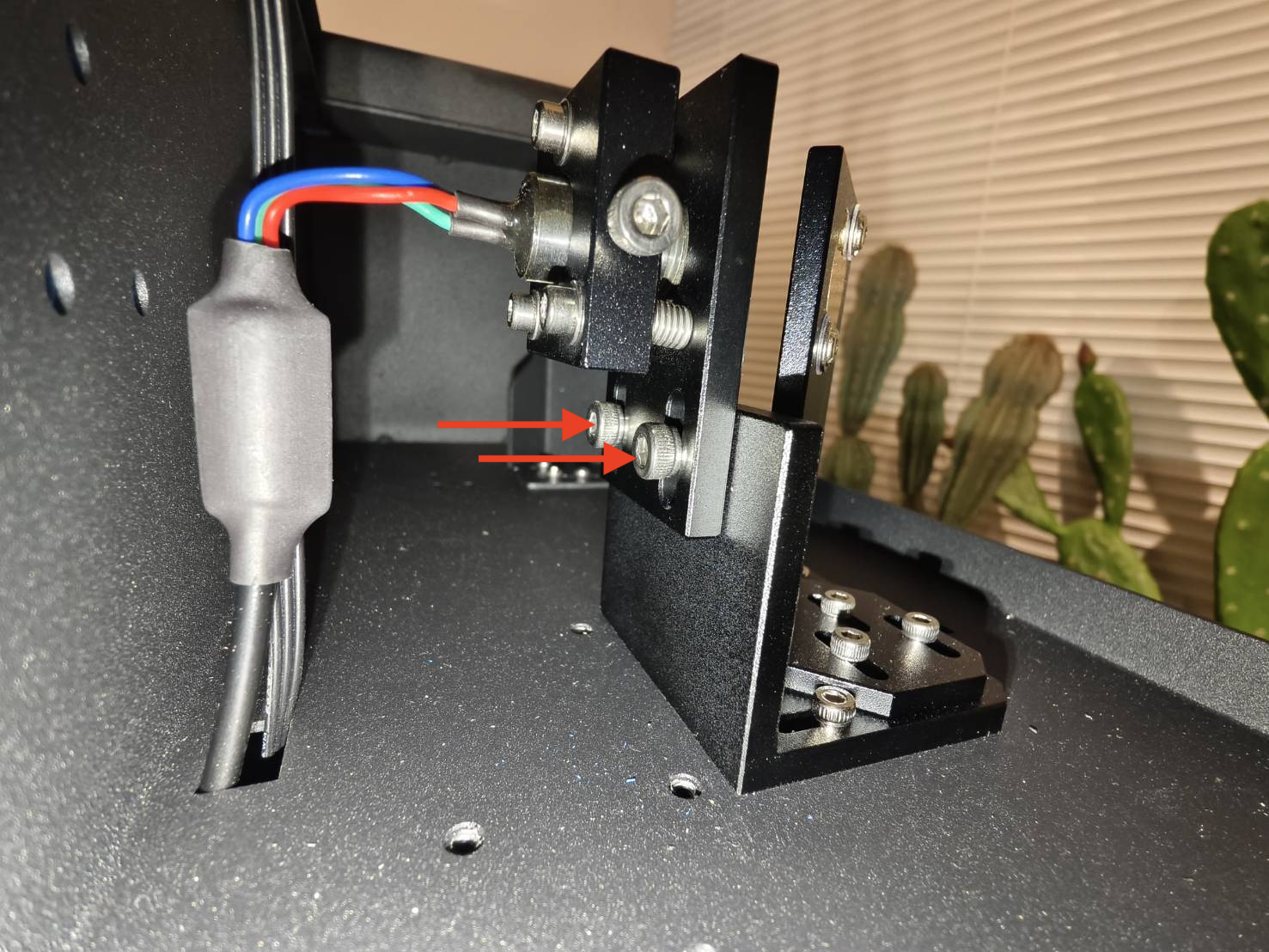

• Löysää punaisen pisteen kiinnikkeen kaksi ruuvia. (3 mm kuusiokoloavain)
• Siirrä kiinnikettä niin, että polttojälki ja punainen piste ovat pystysuunnassa päällekkäin.
• Kiristä ruuvit.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Vaihe 9

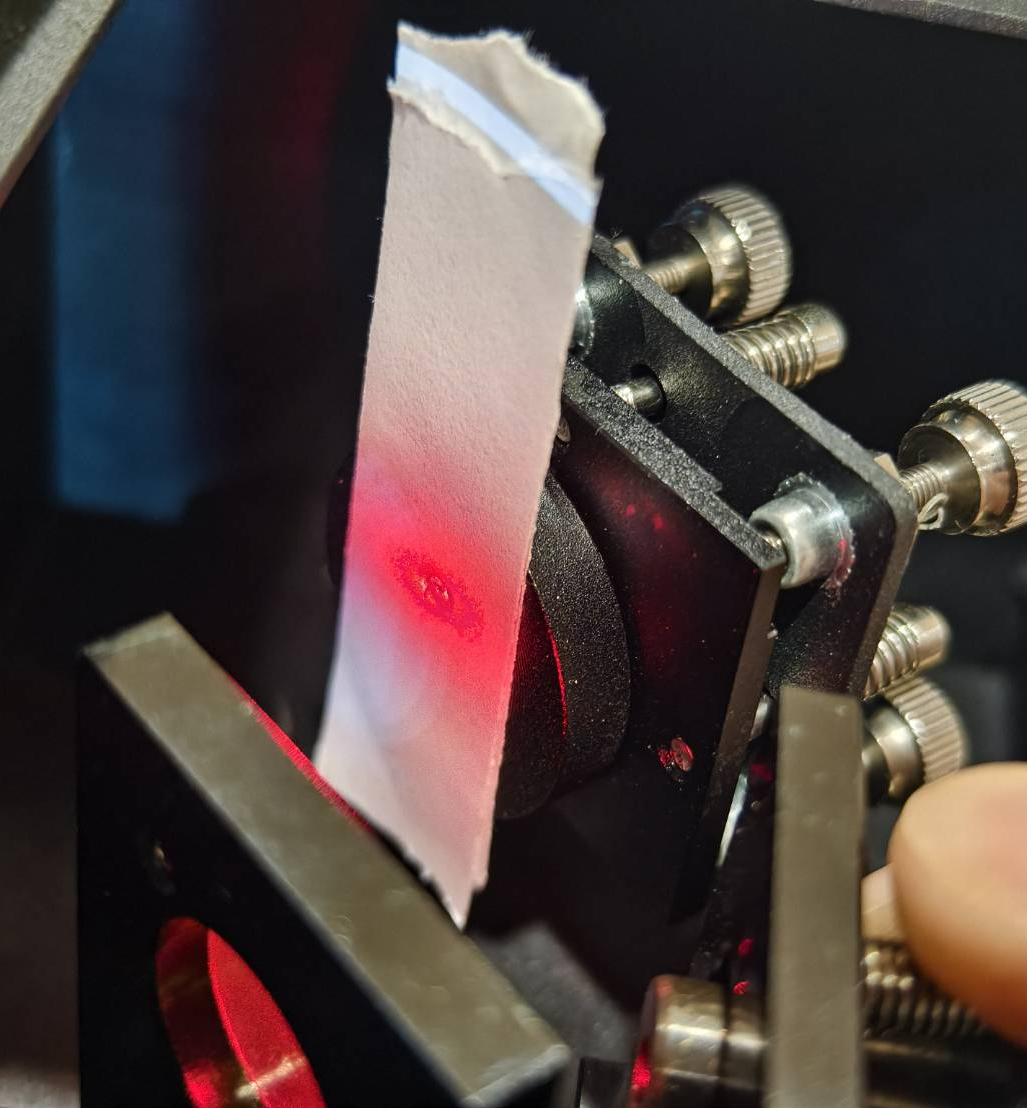

Aseta uusi kaksipuolinen teippi ensimmäiselle peilille ja suorita kaksi pulssia optisen reitin tarkistamiseksi uudelleen.

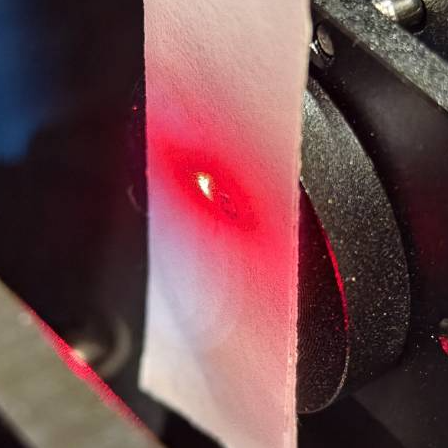

Oikea esimerkki - Päällekkäin	Väärä esimerkki - Ei päällekkäin

Arvioi tuloksesi ja siirry seuraavaan vaiheeseen:

Vaihe 10

Löysää kolme ruuvia säädön mahdollistamiseksi.

Vaihe 11

Tässä vaiheessa tarkistetaan, että punaisen pisteen ja varsinaisen CO2-laserin optiset reitit ovat kohdistettu ja päällekkäin.

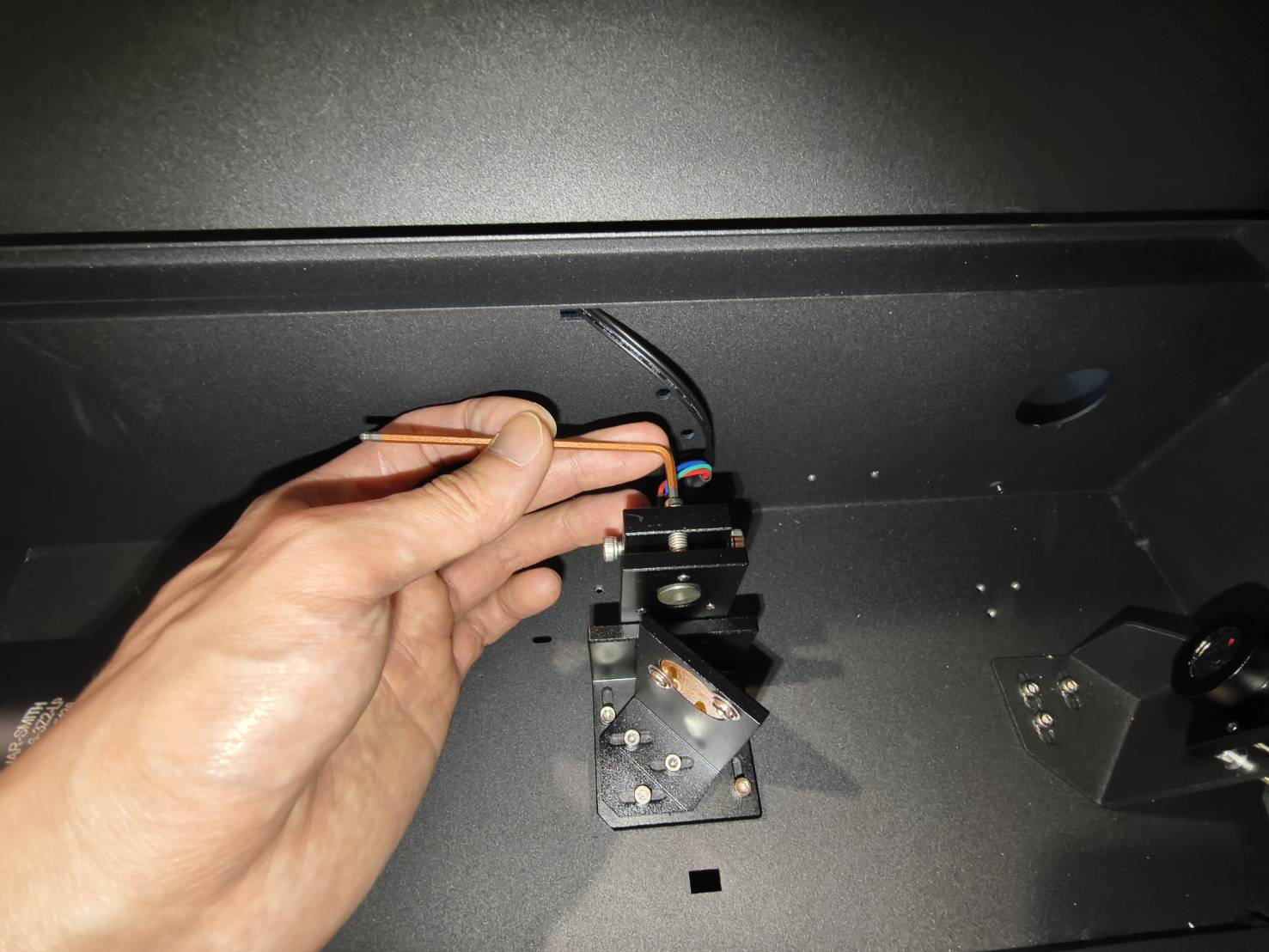

Jos ne eivät ole kohdistettu, säädä punapisteen moduulia 2,5 mm kuusiokoloavaimella.

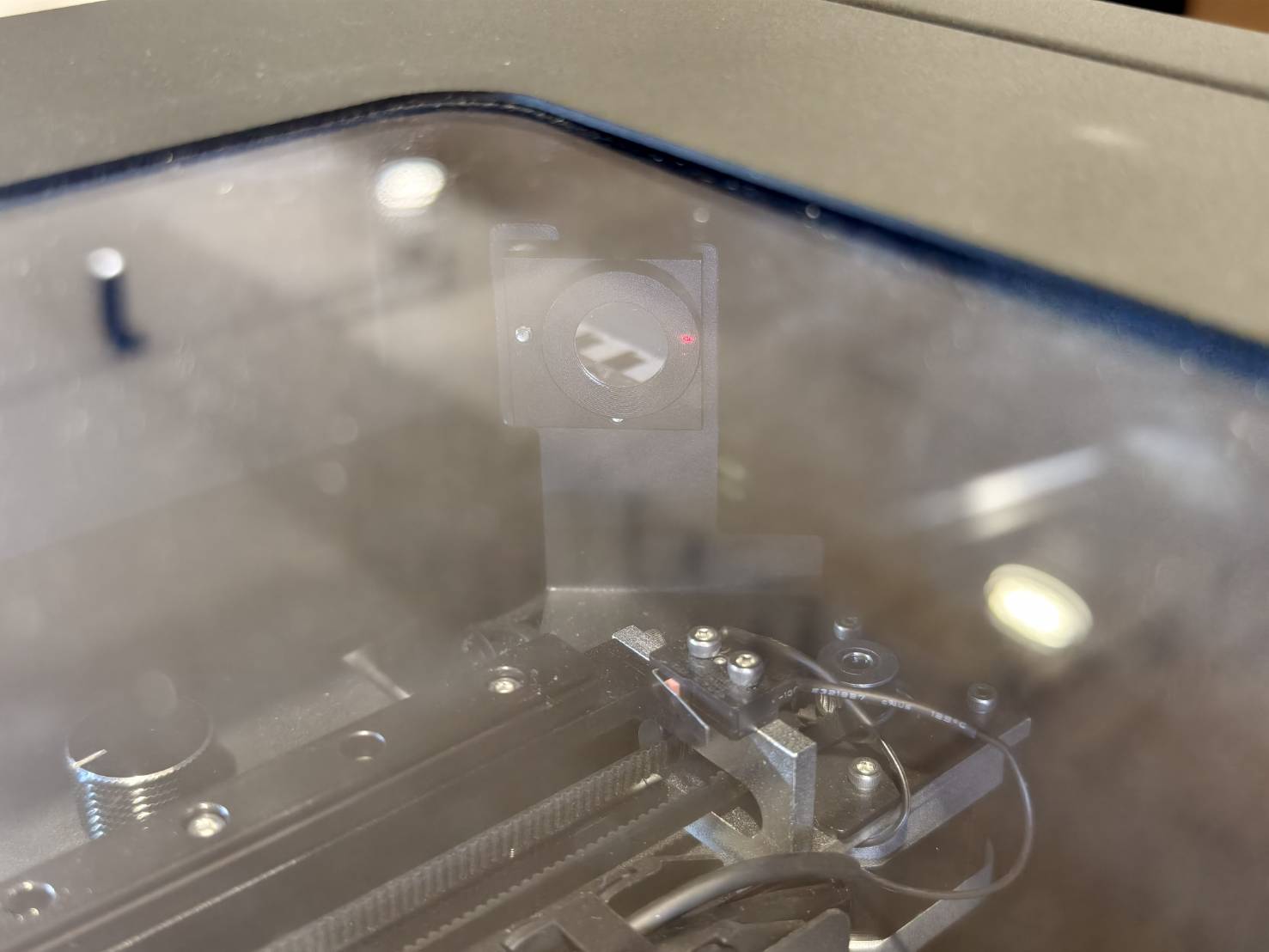

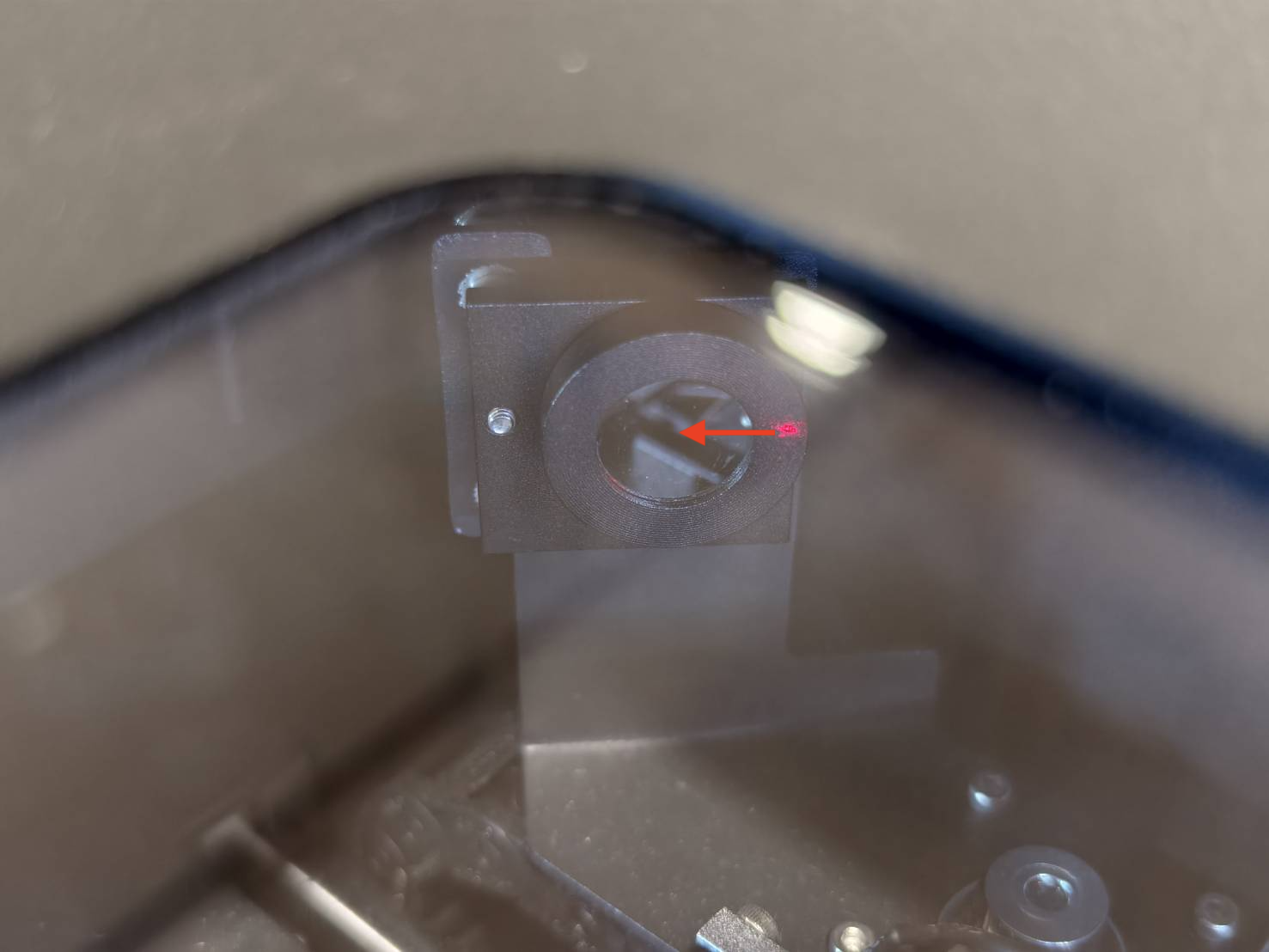

Avaa luukku. Aseta kaksipuolinen teippi kolmannen peilin sisääntuloon. Siirry Toiminnot-valikkoon ja paina "Vapauta moottorit". Siirrä laserpää oikeaan alakulmaan. Varmista, että punapiste on päällä. Sulje luukku. Suorita 3 pulssia. Tarkista, että punainen laserpiste ja polttojälki ovat päällekkäin. Säädä punaista laseria tarvittaessa.

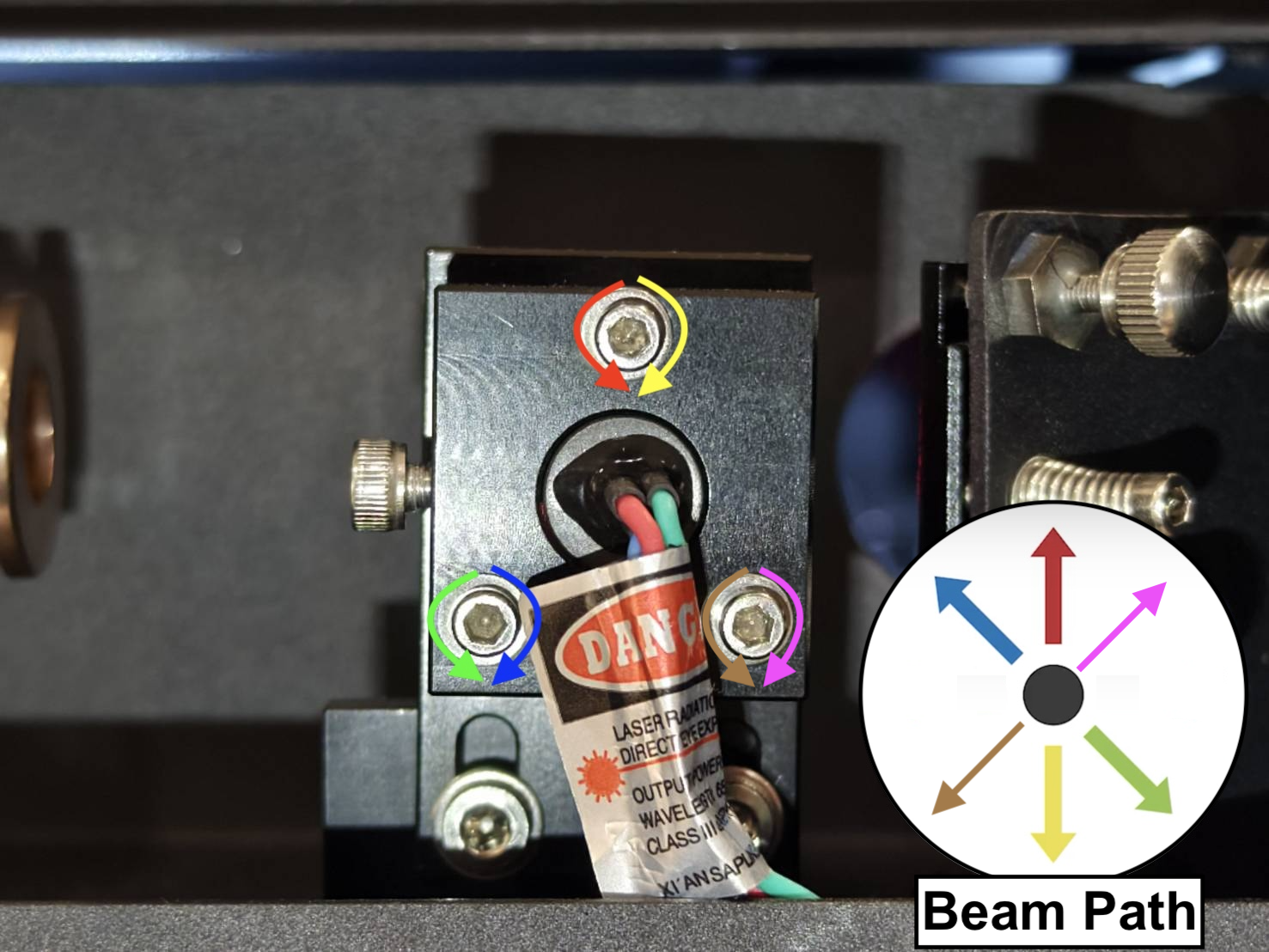

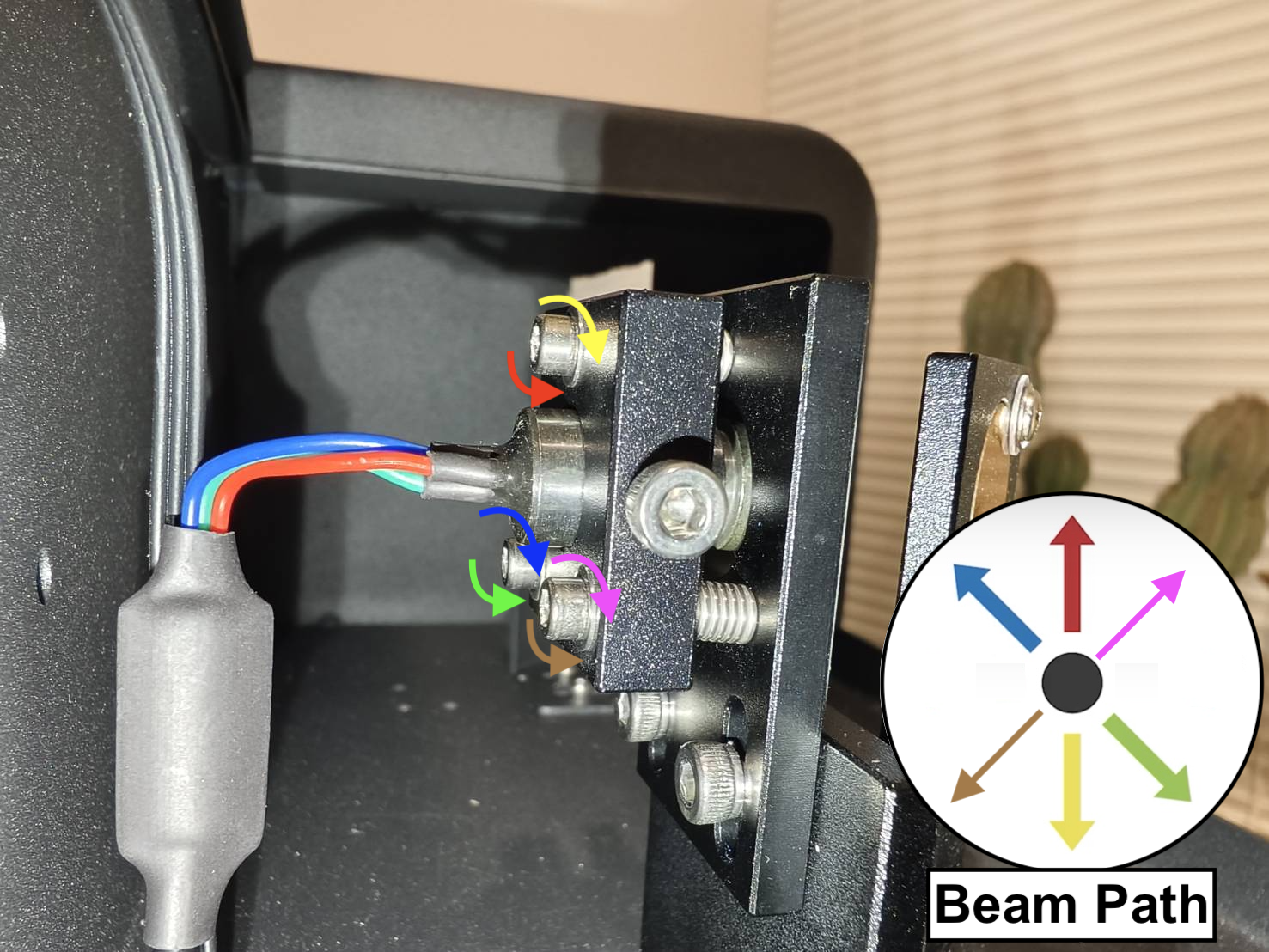

Oikea esimerkki - Päällekkäin Väärä esimerkki - Ei päällekkäin Punapisteen moduulin ruuvit ja säteen kulku HEXA RF 30W HEXA RF 60W / HEXA RF 80W Huomautus: Jos punapiste ei osu teippiin, punapisteen säteen kulku on poikennut liikaa. Punapiste saattaa osua toiseen peiliin; siirrä punapiste peilin heijastavalle alueelle.

Vaihe 12

Tarkista laserin optinen reitti seuraavasta linkistä.
4-8 Optisen reitin tarkistus

Arvioi tuloksesi ja siirry seuraavaan vaiheeseen:
