Tämä artikkeli opastaa optisen reitin säätämisessä. Jos et ole varma, tarvitseeko optinen reittisi säätöä, käytä tätä linkkikiä optisen reitin tarkistamiseen ensin.
Huomio: Osa tässä artikkelissa käytetyistä kuvista on HEXA & Beambox II -laitteista; suurin osa mekaanisista rakenteista on identtisiä HEXA RF:n kanssa.
Virheellisesti kohdistetun optisen reitin merkit
Materiaaleja ei voida leikata Beam Studion oletusteho- ja nopeusasetuksilla.
Kaiverrostulos on vaaleampi tietyillä alueilla, mikä tekee kokonaisvaikutelmasta epätasaisen.
Materiaalin leikkauspinta/poikkileikkaus ei ole kohtisuorassa ja näyttää vinolta.
Vaihe 1

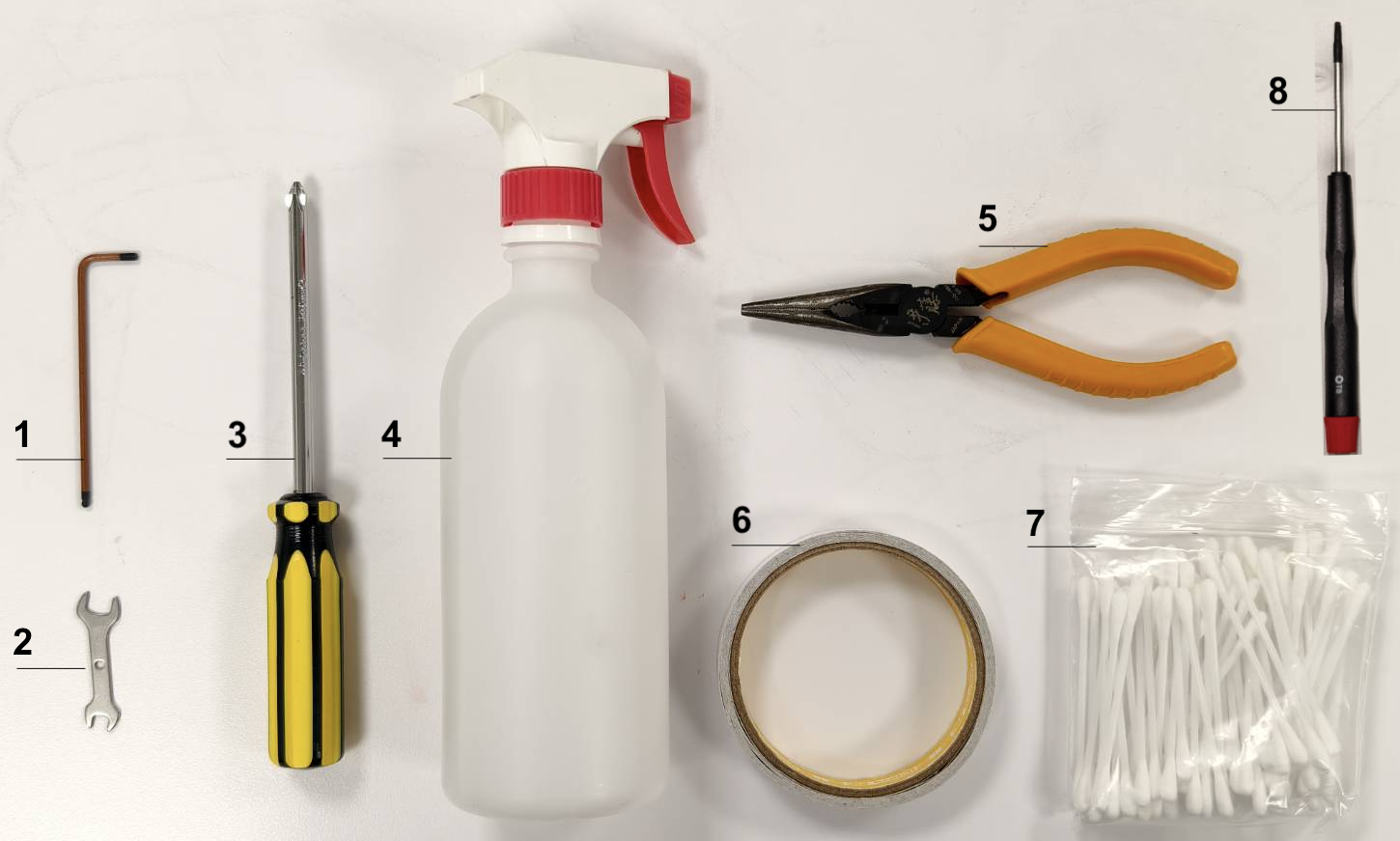

Valmistele seuraavat työkalut:
2.5mm kuusiokoloavain
Kaksipäinen kiintoavain
Ristipääruuvimeisseli
Desinfiointisuihke / Alkoholisuihke
Pihdit
Kaksipuolinen teippi
Vanupuikot
T8 Torx-ruuvimeisseli
Vaihe 2
Tutustu siihen, miten laserpulssi suoritetaan turvallisesti.
A. Kytke laite päälle B. Sulje yläkansi C. Napauta 'Toiminto' ja odota alkuasemointiprosessin valmistumista D. Etsi 'Laserpulssi'-vaihtoehto E. Napauta kerran = yksi laserpulssi, napauta kahdesti = kaksi laserpulssia jne. ⚠︎ Varmista, että ylä- ja takakannet ovat kiinni ennen jokaista laserpulssia
Vaihe 3
Poista ruuvimeisselillä laitteen takana olevat ruuvit ja avaa sitten takakansi.
Vaihe 4
Tutustu seuraaviin sijainteihin:
- Ensimmäinen peili ja punainen laserosoitin - Toinen peili - Kolmas peili - Työalustan 7 kohtaa, joihin laserpää siirretään tarkastusprosessin aikana.
Vaihe 5
Noudata alla olevan linkkiin ohjeita kaikkien peilien ja linssien puhdistamiseen.

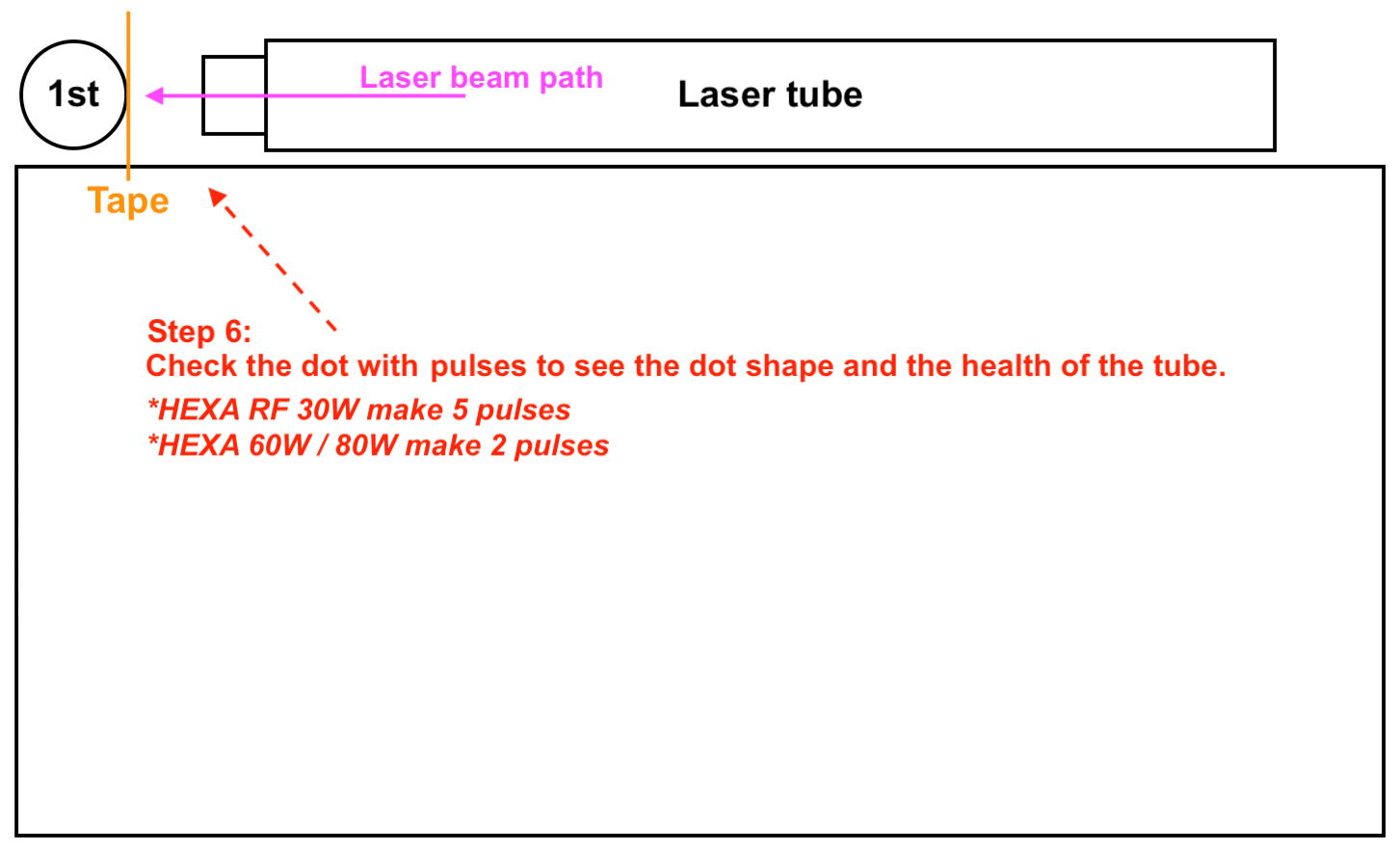

Laserin virtalähde on vaurioitunut ja vaatii vaihtamisen.
Vaihe 7
Tämä vaihe tarkistaa, ovatko punainen laser ja varsinainen CO2-lasersäde kohdistettu ja päällekkäin. Jos ne eivät ole kohdistettu, käytä 2,5 mm kuusiokoloavainta punaisen laserosoittimen säätämiseen.
Avaa luukun kansi.

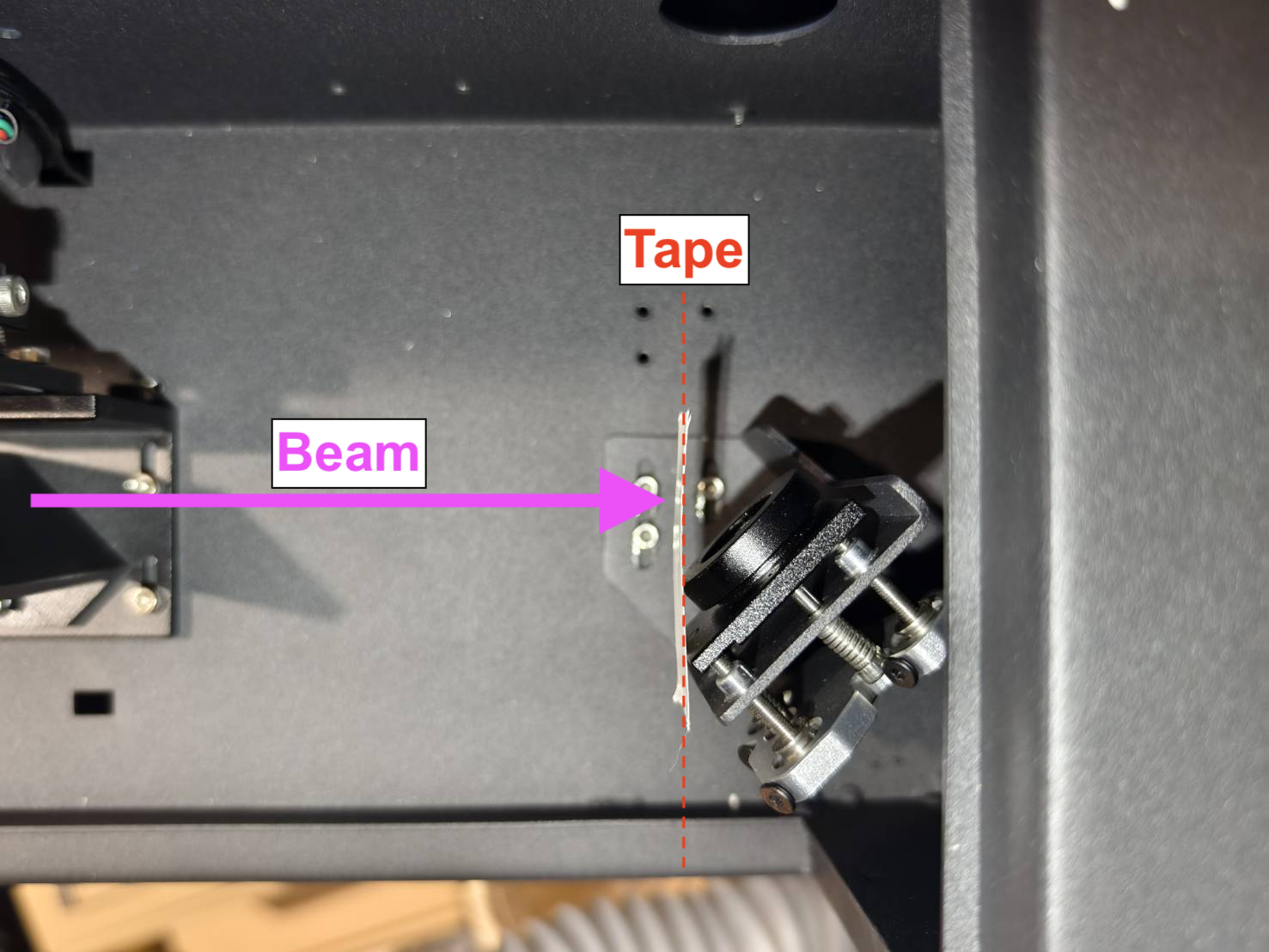

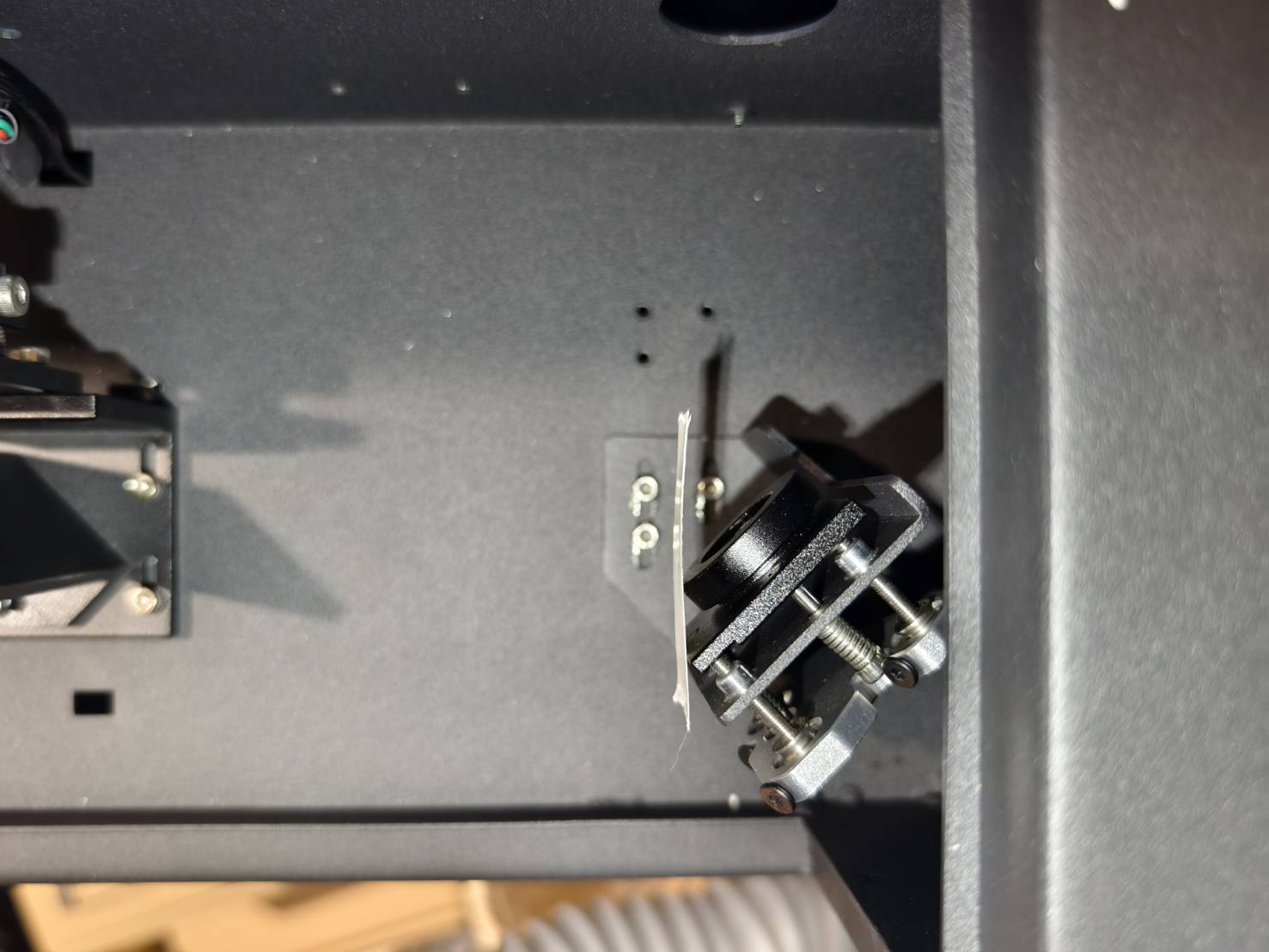

Aseta pala kaksikerroksista kaksipuolista teippiä kolmannen peilin sisääntuloon.
Siirry Toiminto-tilaan ja napauta "Moottorit" (vapauttaaksesi moottorit).
Siirrä laserpää oikeaan alakulmaan.
Varmista, että punainen laser on päällä.
Sulje luukun kansi.
Suorita 2 - 3 pulssia. (RF 30W x 3, RF 60W/80W x 2)
Tarkista, osuvatko punainen laserpiste ja polttojälki päällekkäin.
Säädä punaista laseria tarvittaessa.

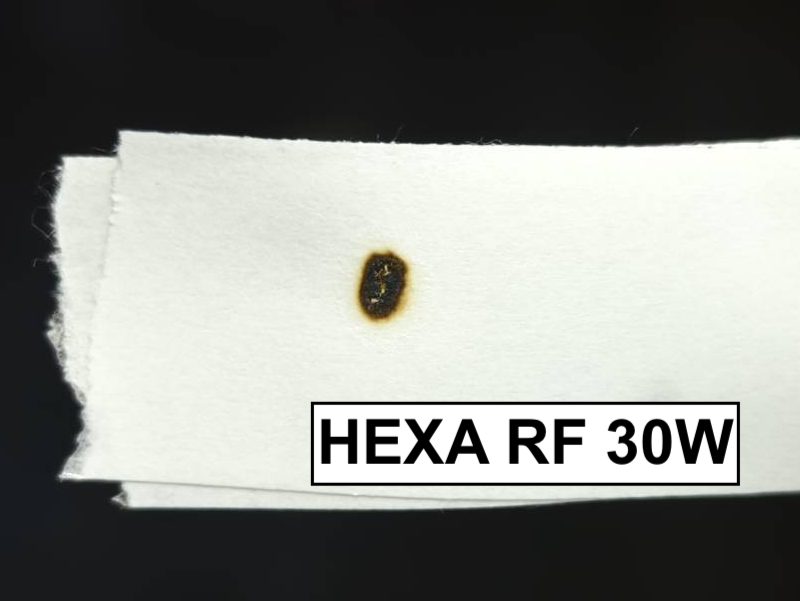

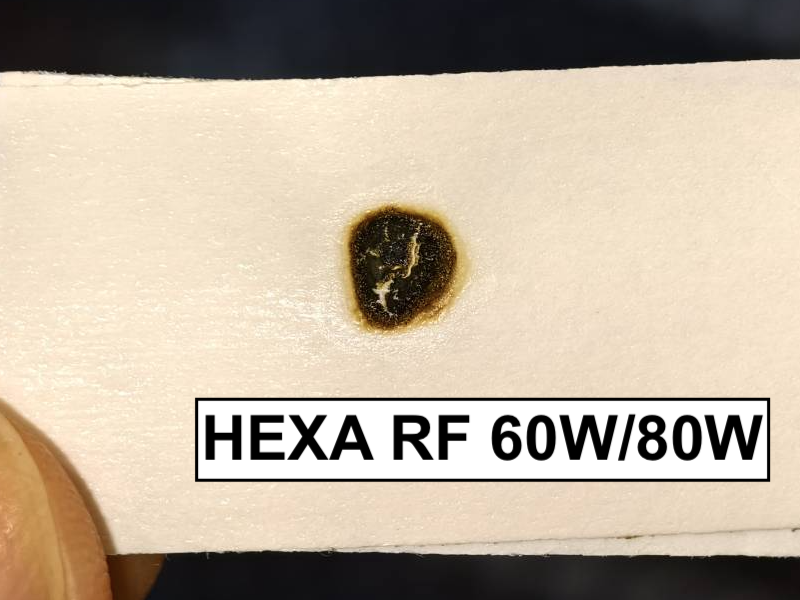

Oikea esimerkki - Päällekkäin
Väärä esimerkki - Ei päällekkäin
Punaisen laserosoittimen ruuvit ja sädepolku
HEXA RF 30W
HEXA RF 60W / HEXA RF 80W
Huomio: Jos punainen piste ei osu teippiin, punaisen laserin sädepolku on liian kaukana kohdistuksesta. Saatat löytää sen toisesta peilistä; siirrä punainen piste peilin heijastavalle pinnalle.
Jos et löydä punaista laseria, punainen laserosoitin on viallinen tai liian kaukana kohdistuksesta. Siirry tähän linkki kalibroimaan punainen laser uudelleen.
Vaihe 8
Tässä vaiheessa tarkistetaan, onko ensimmäisen peilin ja toisen peilin välinen sädepolku kohdistettu.
Vaiheen yleiskatsaus:
Varsinaiset toimenpiteet:

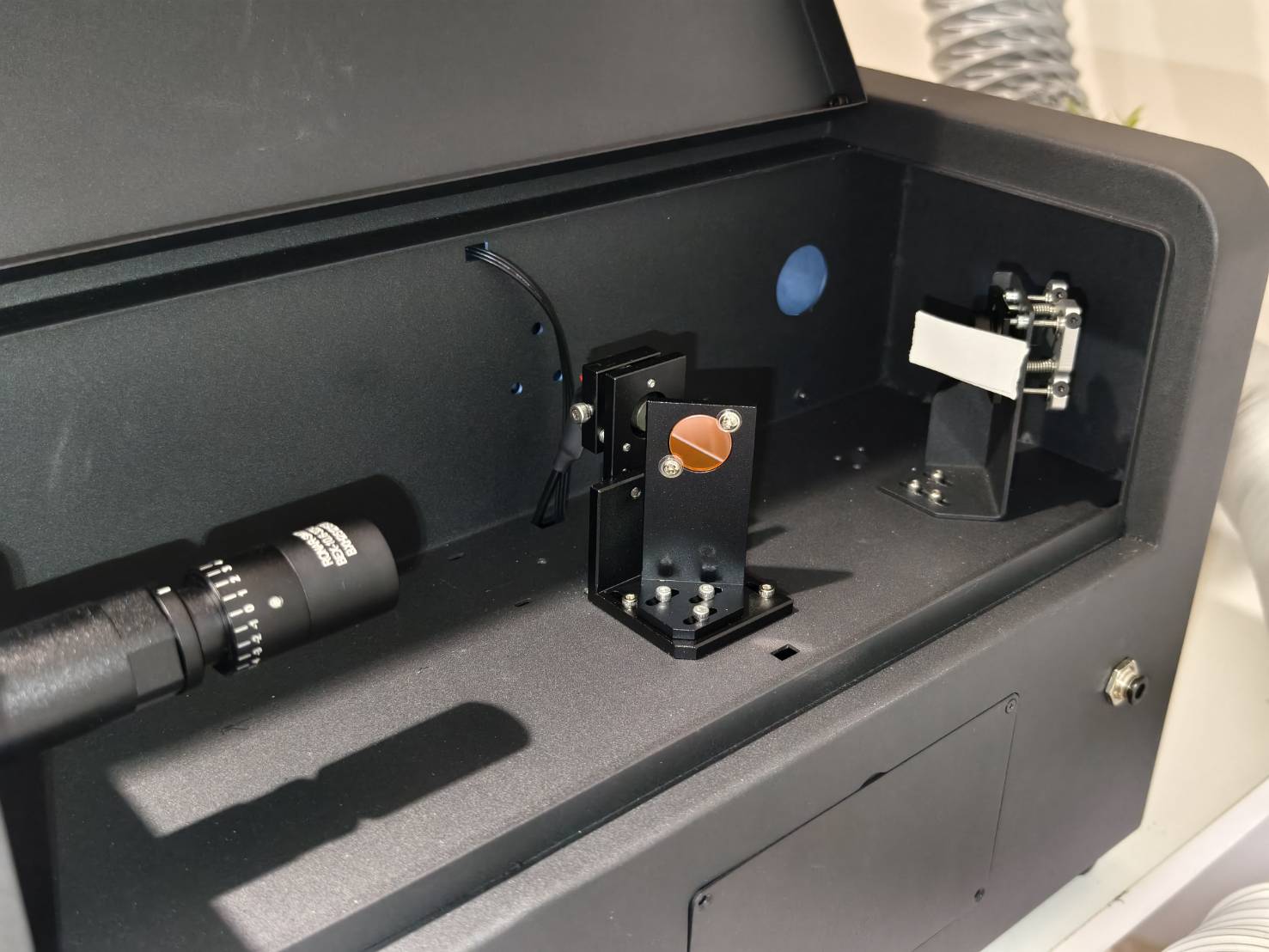

Poista teippi ja aseta uusi pala kaksinkertaista kaksipuolista teippiä toiseen peiliin.
Siirrä laserpää vasempaan yläkulmaan.
Sulje luukun kansi ja suorita 2-3 pulssia. (RF 30W x 3, RF 60W/80W x 2)
Tarkista silmämääräisesti, osuvatko punainen laser ja polttojälki päällekkäin.
Tässä vaiheessa opastetaan, miten ensimmäisen peilin ruuveja säädetään optisen polun kohdistamiseksi ensimmäisestä peilistä toiseen peiliin. Ensimmäisessä peilissä on kolme ruuvia; niiden kääntäminen myötä- tai vastapäivään muuttaa sädepolkua ja siten punaisen laserpisteen sijaintia.
Ruuvien kiinnitysaineen oikea poistaminen: Suihkuta ensin alkoholia ruuveihin geelin tai liiman liuottamiseksi ja odota muutama sekunti, löysää sitten kolme ruuvia T8-ruuvimeisselillä, jolloin kiinnitysaine voidaan poistaa.
Esittely (Huomaa, että videon ruuvit löysättiin ennen kuvaamista.)
Varmista laserpisteen sijainti sekä säädettävät ruuvit ja suunnat.
Katso alla olevista esimerkeistä numero ja sitä vastaava säätömenetelmä:
Esimerkki #1: Punaisen laserpisteen tulee siirtyä oikealle alas päällekkäisyyden saavuttamiseksi. Vasenta yläruuvia tulee kääntää myötäpäivään. Katso alla oleva kuva.
Esimerkki #2: Punaisen laserpisteen tulee siirtyä suoraan alas päällekkäisyyden saavuttamiseksi. Vasenta alaruuvia tulee kääntää vastapäivään. Katso alla oleva kuva.
Esimerkki #3: Punaisen laserpisteen tulee siirtyä ensin alas, sitten vasemmalle päällekkäisyyden saavuttamiseksi. Vasenta alaruuvia tulee kääntää vastapäivään pisteen siirtämiseksi alas. Oikeaa yläruuvia tulee kääntää myötäpäivään pisteen siirtämiseksi vasemmalle. Katso alla oleva kuva.
Esimerkki #4: Punaisen laserpisteen tulee siirtyä oikealle päällekkäisyyden saavuttamiseksi. Oikean yläkulman ruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.
Kohta #5: Punaisen laserpilkun on siirryttävä vasemmalle päällekkäin. Oikean yläkulman ruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
Kohta #6: Punaisen laserpilkun on siirryttävä ensin oikealle, sitten ylös päällekkäin. Oikean yläkulman ruuvia on kierrettävä vastapäivään pilkun siirtämiseksi oikealle. Vasemman alakulman ruuvia on kierrettävä myötäpäivään pilkun siirtämiseksi ylös. Katso alla oleva kuva.
Kohta #7: Punaisen laserpilkun on siirryttävä suoraan ylös päällekkäin. Vasemman alakulman ruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
Kohta #8: Punaisen laserpilkun on siirryttävä vasempaan yläkulmaan päällekkäin. Vasemman yläkulman ruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.
Ruuvien säätämisen jälkeen asenna kiinnike takaisin paikalleen.
Vaihe 9
Tässä vaiheessa tarkistetaan, onko toisesta peilistä kolmanteen peiliin kulkeva säde kohdistettu.
Vaiheen yleiskatsaus:
Varsinaiset toimenpiteet:
Poista teippi ja aseta uusi pala kaksipuolista teippiä kolmannen peilin sisääntuloon.
Siirrä laserpää keskelle vasemmalle.
Sulje luukun kansi ja suorita 2-3 pulssia. (RF 30W x 3, RF 60W/80W x 2)
Tarkista silmämääräisesti, osuvatko punainen laser ja polttojälki päällekkäin.
Tässä vaiheessa opetetaan, miten toisen peilin ruuveja säätämällä kohdistetaan optinen reitti toisesta peilistä kolmanteen peiliin. Säädä toisen peilin ruuveja kohdistaksesi optisen reitin toisesta peilistä kolmanteen peiliin.
Toisessa peilissä on kolme ruuvia; niiden kiertäminen myötä- tai vastapäivään muuttaa säteen kulkua.
Suihkuta ensin alkoholia muttereihin liuottaaksesi geelin tai liiman ja odota muutama sekunti, käytä sitten T8-ruuvimeisseliä kolmen ruuvin poistamiseen, jolloin kiinnike voidaan irrottaa.
Esittely
Varmista laserpisteen sijainti sekä säädettävät ruuvit ja suunnat. Katso alla olevasta kuvasta numero, joka vastaa punaisen laserpisteeseesi sijaintia.
Esimerkki #1: Punaisen laserpisteen tulee siirtyä oikeaan alakulmaan päällekkäin. Oikean alakulman ruuvia tulee kiertää vastapäivään. Katso alla oleva kuva.
Esimerkki #2: Punaisen laserpisteen tulee siirtyä suoraan alas päällekkäisyyden saavuttamiseksi. Oikean yläkulman ruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
Esimerkki #3: Punaisen laserpisteen tulee siirtyä ensin alas, sitten vasemmalle päällekkäisyyden saavuttamiseksi. Oikean yläkulman ruuvia tulee kiertää myötäpäivään pisteen siirtämiseksi alas. Vasemman alakulman ruuvia tulee kiertää vastapäivään pisteen siirtämiseksi vasemmalle. Katso alla oleva kuva.
Esimerkki #4: Punaisen laserpisteen tulee siirtyä oikealle päällekkäisyyden saavuttamiseksi. Vasemman alakulman ruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
Kohta #5: Punaisen laserpilkun on siirryttävä vasemmalle päällekkäin. Vasenta alaruuvia tulee kääntää vastapäivään. Katso alla oleva kuva.
Kohta #6: Punaisen laserpilkun on siirryttävä ensin oikealle, sitten ylös päällekkäin. Vasemman yläkulman ruuvia tulee kiertää myötäpäivään pisteen siirtämiseksi vasemmalle. Oikean alakulman ruuvia tulee kiertää vastapäivään pisteen siirtämiseksi ylös. Katso alla oleva kuva.
Kohta #7: Punaisen laserpilkun on siirryttävä suoraan ylös päällekkäin. Oikean alakulman ruuvia tulee kiertää vastapäivään pisteen siirtämiseksi ylös. Katso alla oleva kuva.
Kohta #8: Punaisen laserpilkun on siirryttävä vasempaan yläkulmaan päällekkäin. Oikean yläkulman ruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
Ruuvien säätämisen jälkeen asenna kiinnike takaisin paikalleen.
Vaihe 10
Tässä vaiheessa opastetaan, kuinka OPA-työkalua käytetään tarkistamaan, sijaitseeko laserpiste kolmannen peilinpidikkeen keskellä.
Käytä linkki tiedoston lataamiseen ja kaiverrus/leikkaa se 3 mm kirkkaalle akryylille.
Työkalun ympyrä vastaa alla olevan kuvan sisääntuloa.
Jos laitteesi ei pysty leikkaamaan työtason kaikkia alueita, sinun tulee valmistaa väliaikainen työkalu. Käytä kirkasta teippiä ja taita se peittämään tahmea puoli. Piirrä kaksi viivaa alla esitetyllä tavalla.
Viivojen risteyskohta teipillä on pyöreän sisääntulon keskipiste. (On suositeltavaa merkitä kaksi merkkiä alla olevien punaisten pisteiden mukaisesti teipin viivojen kohdistamiseksi.)
Kun työkalu on valmis, siirrä laserpää keskiasentoon.
Käytä työkalua pystysuuntauksen tarkistamiseen. Kohdista työkalun ympyrä tai merkki sisääntuloon ja tarkista punaisen laserpisteen sijainti.

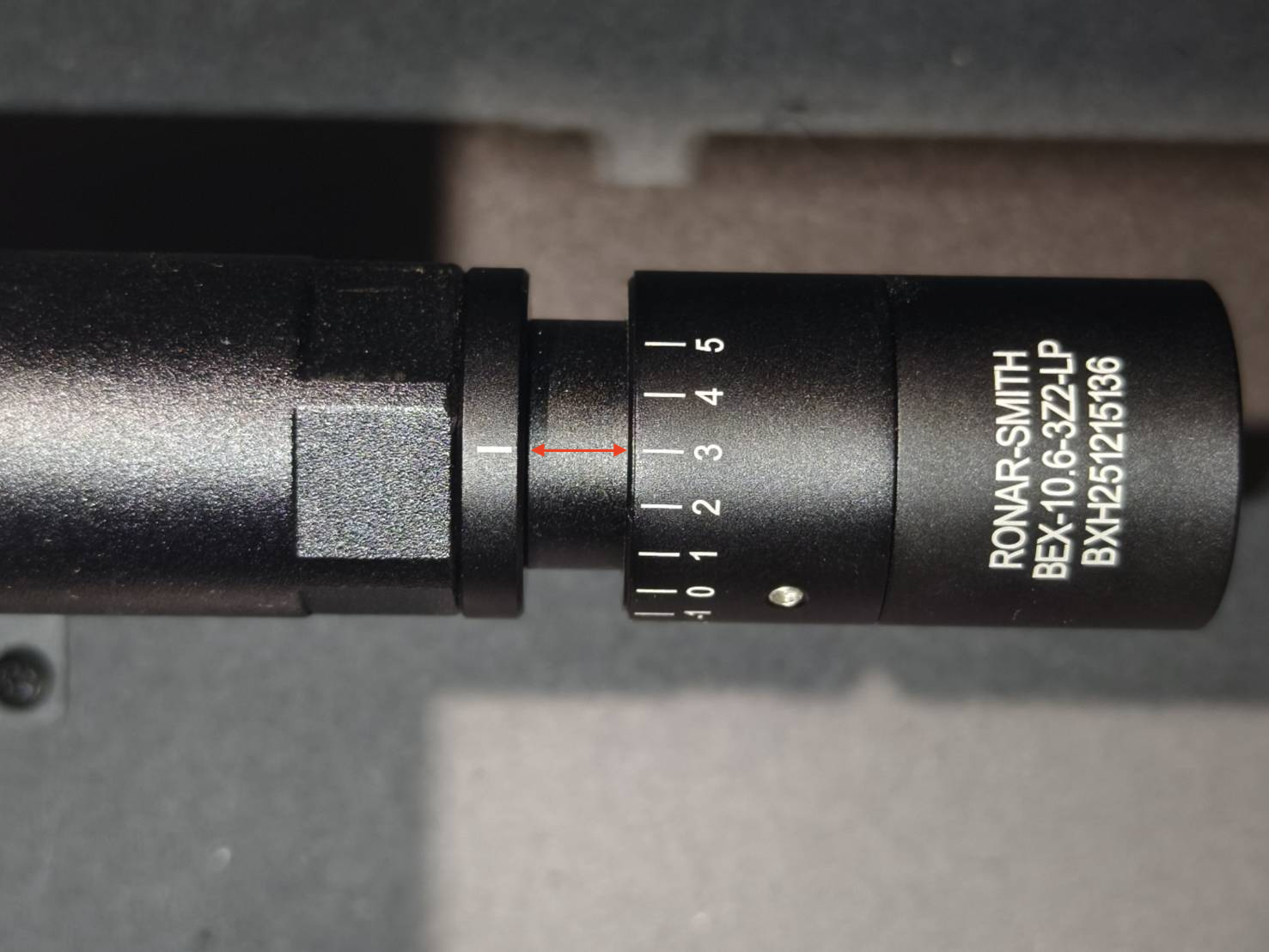

Mahdollinen syy: Lasersäteen kulma poikkeaa liikaa ja sitä täytyy säätää ylöspäin tai se täytyy vaihtaa.
Vaihe 12
Tarkistamme nyt optisen polun kolmannesta peilistä suuttimen kärkeen, joka edustaa Z-akselin (pystysuora) sädepolkua työalustan keskellä.
Siirrä laserpää työalustan keskelle ja aseta paperi suuttimen kärjen alle. Säädä työalustan korkeutta siten, että paperin ja suuttimen kärjen välinen etäisyys on noin 5mm - 10mm.
Tarkista, näetkö tarkennetun punaisen laserpisteen tai punaisen valon alla olevan kuvan mukaisesti.
Jos laserpäästä ei tule tarkennettua pistettä tai piste ei ole näkyvissä, Z-akselin optinen reitti on väärin kohdistettu ja vaatii säätöä. Tämän vaiheen tavoitteena on siirtää polttopiste keskiasentoon.
Tämä vaihe opettaa, kuinka säätää kolmannen peilin ruuveja pystysuoran optisen reitin korjaamiseksi kolmannesta peilistä työalustalle. Korjaa pystysuora säteen reitti säätämällä kolmannen peilin ruuveja. Kolmannessa peilissä on kolme ruuvia; niiden kääntäminen myötä- tai vastapäivään muuttaa pystysuoraa säteen reittiä, eli pienen pisteen sijainti teipillä muuttuu.
Opi löysäämään mutterit oikein. Pidä ruuvista kiinni pihdeillä ja käännä sitten kaksipäisellä avaimella vastapäivään löysätäksesi mutterin.
Miten laserpisteen sijainti määritetään? Jos et näe tarkennettua pistettä, voit tarkkailla punaista valoa. Alue, jossa valo on voimakkaampaa, on laserpisteen sijainti.
Esimerkki
Kuten kuvassa näkyy, voimakkaampi valo osoittaa, että laserpisteen tulisi olla vasemmassa alakulmassa.
Siirtääksesi laserpisteen keskelle sen täytyy liikkua ylös ja oikealle, joten suosittelemme kääntämään oikeaa yläruuvia myötäpäivään.
Esittely
Ruuvien säätämisen jälkeen kiristä mutteria kääntämällä sitä myötäpäivään.
Lisäsäädön jälkeen palaa kohtaan Vaihe 12.1 yrittääksesi punaisen pisteen säätöä.
Vaihe 13
Nyt tarkistamme optisen reitin kolmannesta peilistä suuttimen kärkeen työalustan oikeassa alakulmassa.
Siirrä laserpää työalustan oikeaan alakulmaan ja aseta paperi suuttimen kärjen alle. Säädä työalustan korkeutta siten, että paperin ja suuttimen kärjen välinen etäisyys on noin 5mm - 10mm.
Tarkista, näetkö tarkennetun punaisen laserpisteen tai punaisen valon alla olevan kuvan mukaisesti.
Jos laserpäästä ei tule tarkennettua pistettä, Z-akselin optinen reitti on virheellisesti kohdistettu ja vaatii säätöä. Tämän vaiheen tavoitteena on siirtää polttopiste keskikohtaan oikeassa alakulmassa.
Tämä vaihe opettaa, kuinka säätää kolmannen peilin ruuveja pystysuoran optisen reitin korjaamiseksi kolmannesta peilistä työalustalle. Korjaa pystysuora säteen reitti säätämällä kolmannen peilin ruuveja. Kolmannessa peilissä on kolme ruuvia; niiden kääntäminen myötä- tai vastapäivään muuttaa pystysuoraa säteen reittiä, eli pienen pisteen sijainti teipillä muuttuu.
Opi löysäämään mutterit oikein. Pidä ruuvista kiinni pihdeillä ja käännä sitten kaksipäisellä avaimella vastapäivään löysätäksesi mutterin.
Miten laserpisteen sijainti määritetään? Jos et näe tarkennettua pistettä, voit tarkkailla punaista valoa. Alue, jossa valo on voimakkaampaa, on laserpisteen sijainti.
Esimerkki
Kuten kuvassa näkyy, voimakkaampi valo osoittaa, että laserpisteen tulisi olla vasemmassa alakulmassa.
Siirtääksesi laserpisteen keskelle sen täytyy liikkua ylös ja oikealle, joten suosittelemme kääntämään oikeaa yläruuvia myötäpäivään.
Esittely
Ruuvien säätämisen jälkeen kiristä mutteria kääntämällä sitä myötäpäivään.
Lisäsäädön jälkeen palaa kohtaan Vaihe 14 laserpilkun tarkistamiseksi uudelleen.
Vaihe 14.1
Punaisen laserin säde ja todellinen CO2-laserin säde eivät välttämättä ole vieläkään täydellisesti kohdakkain. Tämä tarkoittaa, että vaikka punainen piste olisi täydellisesti säädetty, CO2-laserin säde saattaa silti olla virheellinen. Siksi meidän on käytettävä perinteistä menetelmää Z-akselin optisen reitin säätämiseen.
Esittely:
Määritä pystysuoran pilkun sijainti ja etsi vastaavat ruuvit ja säätösuunnat. Ensin sinun on ymmärrettävä koko alue, jolla pilkku voi liikkua. Itse asiassa tämä alue on identtinen suuttimen kärjen alueen kanssa. Teipin painauma edustaa tätä aluetta.
Etsi seuraavaksi numero, joka vastaa pystysuoran pilkkusi sijaintia.
Kaavio:
Käytä seuraavaksi pihtejä ruuvin kiinnipitämiseen ja käännä sitten kaksipäisellä kiintoavaimella mutteria vastapäivään löysätäksesi sen. Pidä ruuvista kiinni pihdeillä ja käännä sitten kaksipäisellä avaimella vastapäivään löysätäksesi mutterin.
Esimerkki #1: Pystysuoran pilkun on siirryttävä oikealle tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasemman yläkulman ruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.
Esimerkki #2: Pystysuoran pilkun on siirryttävä oikealle alas tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasenta yläruuvia on käännettävä vastapäivään pilkun siirtämiseksi oikealle. Oikeaa alaruuvia on käännettävä myötäpäivään pilkun siirtämiseksi alas. Katso alla oleva kuva.
Esimerkki #3: Pystysuoran pisteen on siirryttävä alaspäin tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikeaa alaruuvia on käännettävä myötäpäivään pilkun siirtämiseksi alas. Katso alla oleva kuva.
Esimerkki #4: Pystysuoran pisteen on siirryttävä vasempaan alakulmaan tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikean yläkulman ruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.
Kohta #5: Pystysuoran pisteen on siirryttävä vasemmalle tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasenta yläruuvia tulee kääntää myötäpäivään. Katso alla oleva kuva.
Kohta #6: Pystysuoran pisteen on siirryttävä vasempaan yläkulmaan tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasemman yläkulman ruuvia on käännettävä myötäpäivään pisteen siirtämiseksi vasemmalle. Oikean alakulman ruuvia on käännettävä vastapäivään sen siirtämiseksi ylöspäin. Katso alla oleva kuva.
Kohta #7: Pystysuoran pisteen on siirryttävä ylöspäin tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikean alakulman ruuvia on käännettävä vastapäivään sen siirtämiseksi ylöspäin. Katso alla oleva kuva.
Kohta #8: Pystysuoran pisteen on siirryttävä oikeaan yläkulmaan tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikean yläkulman ruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
Ruuvien säätämisen jälkeen sinun on kiinnitettävä uusi teippi ja suoritettava pulssit uudelleen pisteen sijainnin tarkistamiseksi.
Esittely:
Jos tämä menetelmä tuntuu vaikealta, voit käyttää punaista pistettä saadaksesi yleiskuvan todellisesta CO2-optisen reitin sijainnista ja suorittaa sitten pulssit.
Ruuvien säätämisen jälkeen kiristä mutteria kääntämällä sitä myötäpäivään.
Vaihe 15
Käytämme teippiä ja pulsseja lopulliseen tarkistukseen havaitaksemme todellisen CO2-laserin reitin työalustan oikeassa alakulmassa.
Vaiheen yleiskatsaus - Oikea alakulma
Aseta pala yksikerroksista teippiä suuttimen kärkeen, siirrä laserpää työalustan oikeaan alakulmaan, sulje kansi ja ammu yksi pulssi.
Esittely
Poista teippi ja tarkista, onko laserpiste pyöreä.
Hyvä esimerkki - Keskitetty ja pyöreä:
Hyväksyttävä esimerkki - Pyöreä mutta hieman epäkeskinen:
Huono esimerkki - Ei pyöreä:
Arvioi tuloksesi ja siirry seuraavaan vaiheeseen:
Hyvä tai hyväksyttävä tulos >> Säätö valmis! (Jos laserpäätäsi säädettiin kohdassa Vaihe 10.1, muista suorittaa Kameran kalibrointi.)
Lisäsäädön jälkeen palaa kohtaan Vaihe 14 laserpilkun tarkistamiseksi uudelleen.
Vaihe 15.1
Punaisen laserin säde ja todellinen CO2-laserin säde eivät välttämättä ole vieläkään täydellisesti kohdakkain. Tämä tarkoittaa, että vaikka punainen piste olisi täydellisesti säädetty, CO2-laserin säde saattaa silti olla virheellinen. Siksi meidän on käytettävä perinteistä menetelmää Z-akselin optisen reitin säätämiseen.
Esittely
Määritä pystysuoran pilkun sijainti ja etsi vastaavat ruuvit ja säätösuunnat. Ensin sinun on ymmärrettävä koko alue, jolla pilkku voi liikkua. Itse asiassa tämä alue on identtinen suuttimen kärjen alueen kanssa. Teipin painauma edustaa tätä aluetta.
Etsi seuraavaksi numero, joka vastaa pystysuoran pisteesi sijaintia.
Kaavio:
Käytä seuraavaksi pihtejä ruuvin kiinnipitämiseen ja käännä sitten kaksipäisellä kiintoavaimella mutteria vastapäivään löysätäksesi sen. Pidä ruuvista kiinni pihdeillä ja käännä sitten kaksipäisellä avaimella vastapäivään löysätäksesi mutterin.
Esimerkki #1: Pystysuoran pilkun on siirryttävä oikealle tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasemman yläkulman ruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.
Esimerkki #2: Pystysuoran pilkun on siirryttävä oikealle alas tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasenta yläruuvia on käännettävä vastapäivään pilkun siirtämiseksi oikealle. Oikeaa alaruuvia on käännettävä myötäpäivään pilkun siirtämiseksi alas. Katso alla oleva kuva.
Esimerkki #3: Pystysuoran pisteen on siirryttävä alaspäin tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikeaa alaruuvia on käännettävä myötäpäivään pilkun siirtämiseksi alas. Katso alla oleva kuva.
Esimerkki #4: Pystysuoran pisteen on siirryttävä vasempaan alakulmaan tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikean yläkulman ruuvia on kierrettävä vastapäivään. Katso alla oleva kuva.
Kohta #5: Pystysuoran pisteen on siirryttävä vasemmalle tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasenta yläruuvia tulee kääntää myötäpäivään. Katso alla oleva kuva.
Kohta #6: Pystysuoran pisteen on siirryttävä vasempaan yläkulmaan tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Vasemman yläkulman ruuvia on käännettävä myötäpäivään pisteen siirtämiseksi vasemmalle. Oikean alakulman ruuvia on käännettävä vastapäivään sen siirtämiseksi ylöspäin. Katso alla oleva kuva.
Kohta #7: Pystysuoran pisteen on siirryttävä ylöspäin tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikean alakulman ruuvia on käännettävä vastapäivään sen siirtämiseksi ylöspäin. Katso alla oleva kuva.
Kohta #8: Pystysuoran pisteen on siirryttävä oikeaan yläkulmaan tullakseen pyöreäksi ja keskitetyksi. Koneen edestä katsottuna: Oikean yläkulman ruuvia on kierrettävä myötäpäivään. Katso alla oleva kuva.
Ruuvien säätämisen jälkeen sinun on kiinnitettävä uusi teippi ja suoritettava pulssit uudelleen pisteen sijainnin tarkistamiseksi.
Esittely:
Jos tämä menetelmä tuntuu vaikealta, voit käyttää punaista pistettä saadaksesi yleiskuvan todellisesta CO2-optisen reitin sijainnista ja suorittaa sitten pulssit.
Ruuvien säätämisen jälkeen kiristä mutteria kääntämällä sitä myötäpäivään.
Arvioi tuloksesi ja siirry seuraavaan vaiheeseen:
Tarkista keskipiste uudelleen Vaihe 14 Jos keskikohtaa ja oikeaa alakulmaa ei voida keskittää samanaikaisesti >>
Aseta kaksikerroksinen teippi punaisen laserosoittimen päälle varmistaen, että se on 90 asteen kulmassa säteeseen nähden, ja ammu 3 pulssia. Liimaa tulokset paperille ja merkitse sijainti.
Kirjoita ylös peilipositiot ja pulssimäärät (alla olevan kuvan mukaisesti)
Kerää jäljet 1. peilistä 2. peiliin. Aseta kaksikerroksinen teippi 2. peilille varmistaen, että se on 90 asteen kulmassa säteeseen nähden, ammu 2 pulssia vasempaan yläkulmaan ja toiset 2 pulssia vasempaan alakulmaan.
Kirjoita ylös peilipositiot ja pulssimäärät (alla olevan kuvan mukaisesti)
Kerää jäljet 2. peilistä 3. peilille johtavasta sisääntulosta. Aseta kaksikerroksinen teippi 3. peilille varmistaen, että se on 90 asteen kulmassa säteeseen nähden, ammu 2 pulssia vasemmalle keskelle ja toiset 2 pulssia oikealle keskelle.
Kirjoita ylös peilipositiot ja pulssimäärät (alla olevan kuvan mukaisesti)
Kerää jäljet suuttimen kärjestä keskeltä. Aseta pala yksikerroksista teippiä suuttimen kärkeen, siirrä laserpää työtason keskelle ja ammu yksi pulssi. Kerää jäljet suuttimen kärjestä oikeasta alakulmasta. Aseta pala yksikerroksista teippiä suuttimen kärkeen, siirrä laserpää työtason oikeaan alakulmaan ja ammu yksi pulssi.
Kirjoita ylös peilipositiot ja pulssimäärät (alla olevan kuvan mukaisesti)
Kerää jäljet suuttimen kärjestä oikeasta alakulmasta. Aseta pala yksikerroksista teippiä suuttimen kärkeen, siirrä laserpää työtason keskelle ja ammu yksi pulssi. Kerää jäljet suuttimen kärjestä oikeasta alakulmasta. Aseta pala yksikerroksista teippiä suuttimen kärkeen, siirrä laserpää työtason oikeaan alakulmaan ja ammu yksi pulssi.
Kirjoita ylös peilipositiot ja pulssimäärät (alla olevan kuvan mukaisesti)
Kerää jäljet 3. peilin sisääntulosta vasemmasta yläkulmasta oikeaan yläkulmaan. Aseta kaksikerroksinen teippi 3. peilille varmistaen, että se on 90 asteen kulmassa säteeseen nähden, ammu 2 pulssia vasempaan yläreunaan ja toiset 2 pulssia oikeaan yläreunaan.
Kirjoita ylös peilipositiot ja pulssimäärät (alla olevan kuvan mukaisesti)
Kerää jäljet 3. peilin sisääntulosta vasemmasta alakulmasta oikeaan alakulmaan. Aseta kaksinkertainen teippi kolmannelle peilille varmistaen, että se on 90 asteen kulmassa säteeseen nähden, ammu 2 pulssia vasempaan alakulmaan ja toiset 2 pulssia oikeaan alakulmaan.
Kirjoita ylös peilipositiot ja pulssimäärät (alla olevan kuvan mukaisesti)
Lopuksi ota lähikuva suuttimen kärjen pisteestä.
Raportti (Vaihe 17)
Ota yhteyttä asiakaspalveluun ja lähetä kuvat kaiverretuista merkeistä tekniselle tuelle.
