Paneelin toimintatesti

Suositeltu taajuus

Kerran kuukaudessa




Valmistelu

Ei mitään




Huoltovaiheet

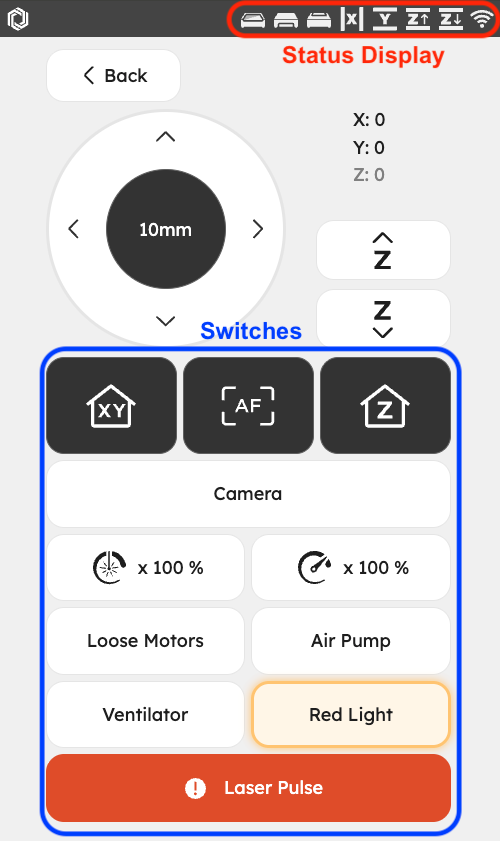

Onnistuneen alkuasemoinnin jälkeen tarkista tilanäytöt ja kytkimet lukuun ottamatta "Laserpulssia". Kriteerit ovat seuraavat:

Panel Maintain Page.png

Tilanäyttö Testausmenetelmä Kuvake
Luukku Avaa ja sulje luukku

door cover open.006.jpeg Avattu

door cover close.005.jpeg Suljettu
Laatikko Avaa ja sulje laatikko

drawer open.004.jpeg Avattu

drawer close.003.jpeg Suljettu
Takakansi Avaa ja sulje takakansi

back cover open.002.jpeg Avattu

back cover close.001.jpeg Suljettu
X-akseli
Rajakytkin 		Napauta "Moottorit" vapauttaaksesi moottorit, siirrä laserpää koneen äärimmäiseen vasempaan reunaan, kunnes kuulet naksahduksen. (Laukaise kytkin)

X_end_close.svg Lauennut

X_end_open.svg Laukeamaton
Y-akseli
Rajakytkin 		Napauta "Moottorit" vapauttaaksesi moottorit, siirrä laserpää koneen takaosaan, kunnes kuulet naksahduksen. (Laukaise kytkin)

Y_end_close.svg Lauennut

Y_end_open.svg Laukeamaton
Z-akselin ylärajapinta
Rajakytkin 		Paina manuaalisesti oikeassa alakulmassa sijaitsevaa ylärajakytkintä, kunnes kuulet naksahduksen. (Laukaise kytkin)

Z_top_end_close.svg Lauennut

Z_top_end_open.svg Laukeamaton
Z-akselin alarajapinta
Rajakytkin 		Paina manuaalisesti oikeassa alakulmassa sijaitsevaa alarajakytkintä, kunnes kuulet naksahduksen. (Laukaise kytkin)

Z_bottom_end_close.svg Lauennut

Z_bottom_end_open.svg Laukeamaton



Kytkimet:

  • Homing Kuvake.png Kotiasemaan siirto: Tarkista, palaako laserpää oikein alkupisteeseen.
  • Autofocus Kuvake.png Automaattitarkennus: Tarkista, toimiiko automaattitarkennustoiminto asianmukaisesti.
  • Z-Axis Homing Kuvake.png Z-akselin kotiasemaan siirto: Tarkista, laskeeko työpöytä oikein ala-asentoon.
  • Kamera: Tarkista, näkyykö kameran syöte näytöllä, ja liikuta laserpäätä tarkkaillaksesi, päivittyykö näyttö kameran liikkuessa. (Kameran syöte päivittyy 3 sekunnin välein.)
  • Moottorit: Tarkista, liikkuuko laserpää sujuvasti X-akselin lineaarikiskoa ja Y-akselin ohjausputkia pitkin.
  • Ilmapumppu: Käytä alla olevan kuvan mukaisesti paperia tarkistaaksesi, puhaltaako lasersuuttimesta ilmaa.
  • Poistopuhallin: Napauttamisen jälkeen kuulet kiihtyvän pyörimisäänen, joka muistuttaa lentokoneesta lähdön aikana.
  • Punainen valo: Auttaa optisen reitin säätämisessä ja työn työalueen vahvistamisessa.

Jos havaitset poikkeavuuksia, katso [Vianmääritys-luku] ratkaisujen löytämiseksi.





Näytön puhdistus



Suositeltu taajuus

Kahden viikon välein




Huoltovaiheet

Jos näyttö on likainen, suihkuta pieni määrä alkoholia puhdistusliinaan ja pyyhi näyttö varovasti.





Valmistelu

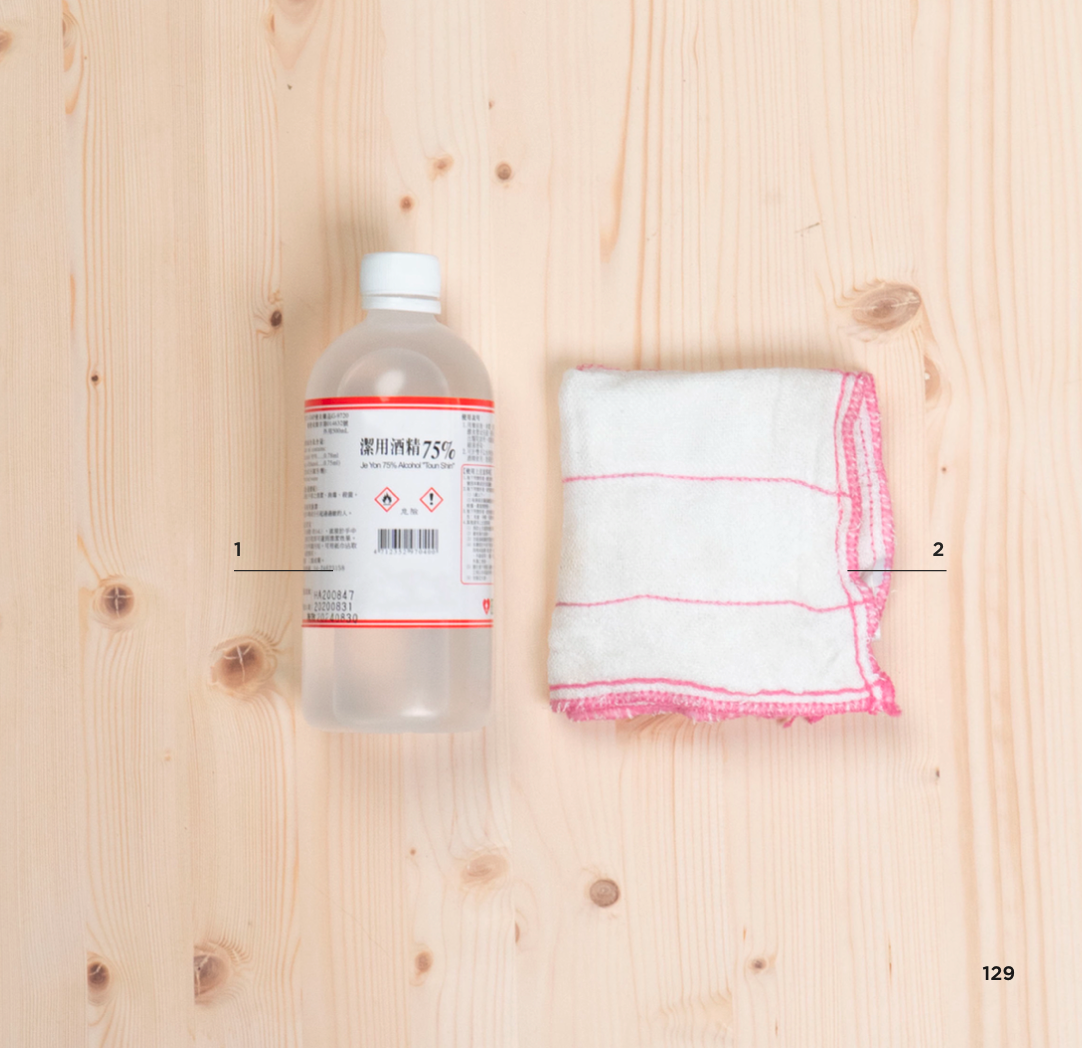

Käyttäjän hankkimat tarvikkeet: 75%~99% alkoholi, puhdistusliina


Air Pump Paper Test.png
