Kuvaus:

Jos et löydä pystysuoraa pistettä suuttimen kärjessä olevasta teipistä tai jos se on liian pieni, se tarkoittaa, että pystysuora optinen reittisi (Z-akseli) on liikkunut liian paljon siirtymää ja sitä on vaikea säätää asennettuna olevan tarkennuslinssin kanssa.
Siksi tässä artikkelissa selitetään, kuinka pystysuora optinen reitti tarkistetaan ja säädetään ilman asennettua tarkennuslinssiä.



Ennen aloittamista:

Varmista, että optinen reitti ensimmäisestä peilistäsi toiseen peiliisi ja toisesta peilistäsi kolmanteen peiliisi on kohdistettu oikein. Muuten seuraavien sivujen vaiheet saattavat pahentaa optisen reittisi tilannetta.

Katso ohjeet kohdasta  4-10 Optisen reitin säätö, vaiheista 1-11 varmistaaksesi, että edellä mainitut optiset reitit on kohdistettu oikein.

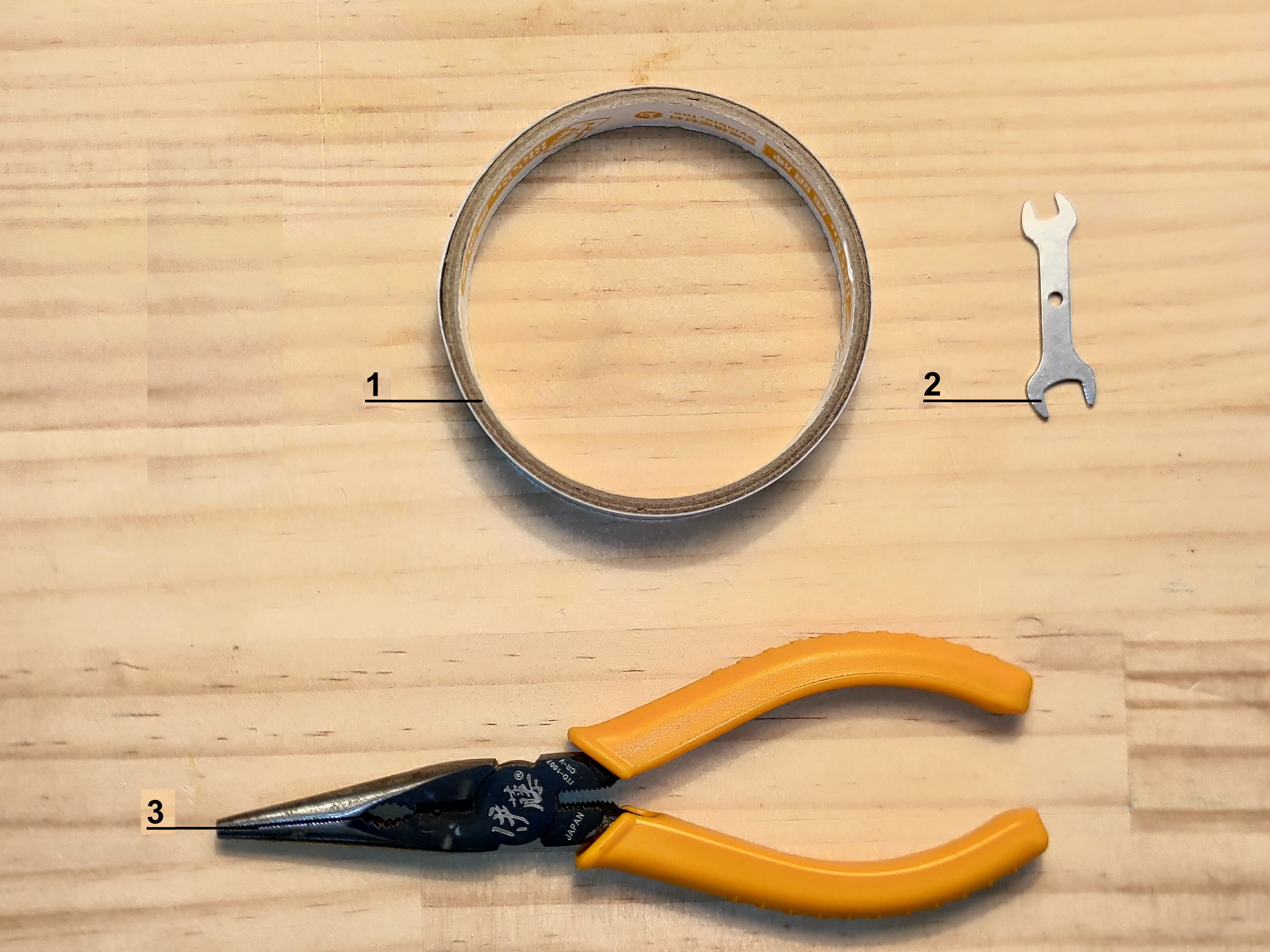

Vaihe 1 - Valmistele työkalut:

1 | Kaksipuolinen teippi
2 | Kaksoispäätyavain
3 | Pihdit Tools Needed.jpg



Vaihe 2 - Laske työalusta alas:

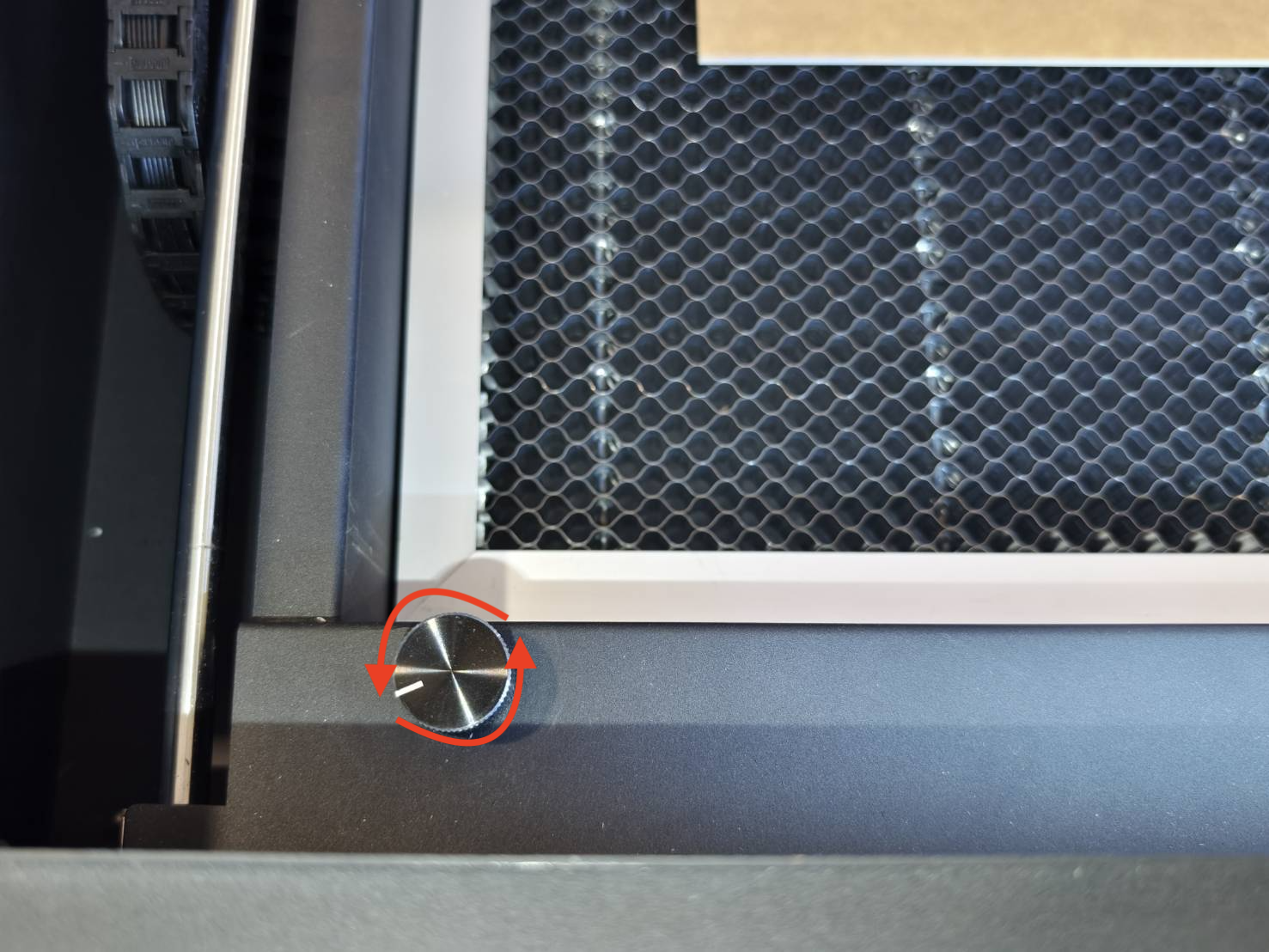

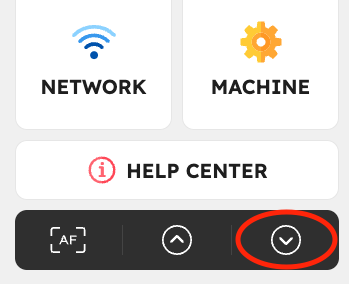

Paina ohjauspaneelin alas-painiketta tai käännä nuppia manuaalisesti vastapäivään laskeaksesi työalustan alimpaan asentoonsa.

Paneeli Nuppi
Control Paneeli Manual Nuppi

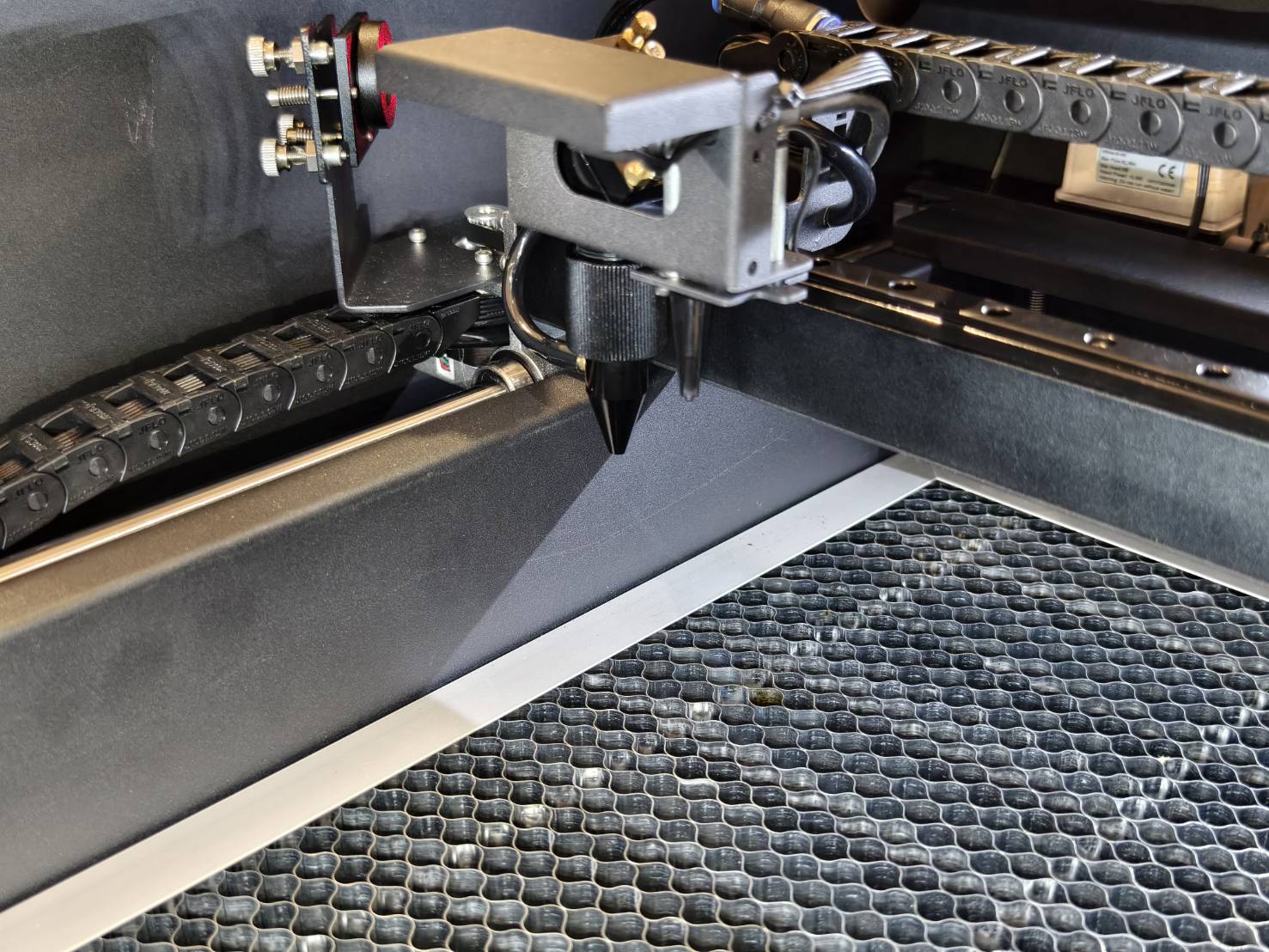

Lowered Platform



Vaihe 3 - Poista suutin ja tarkennuslinssi:

Rengasmutteria on käännettävä myötäpäivään löysätäksesi sen.


Rengasmutterin löysäämisen jälkeen suutin voidaan irrottaa laserpääkokoonpanosta.

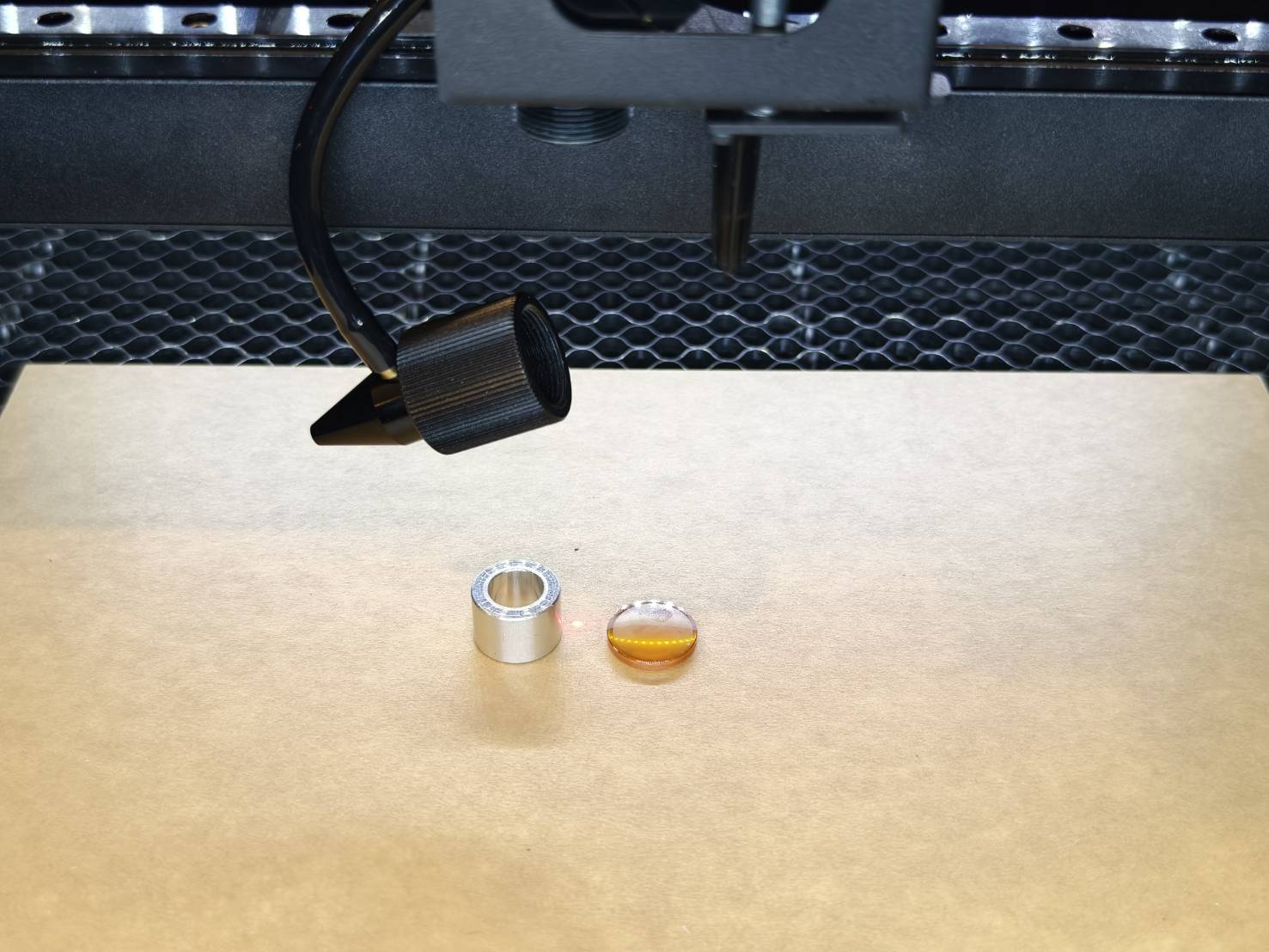

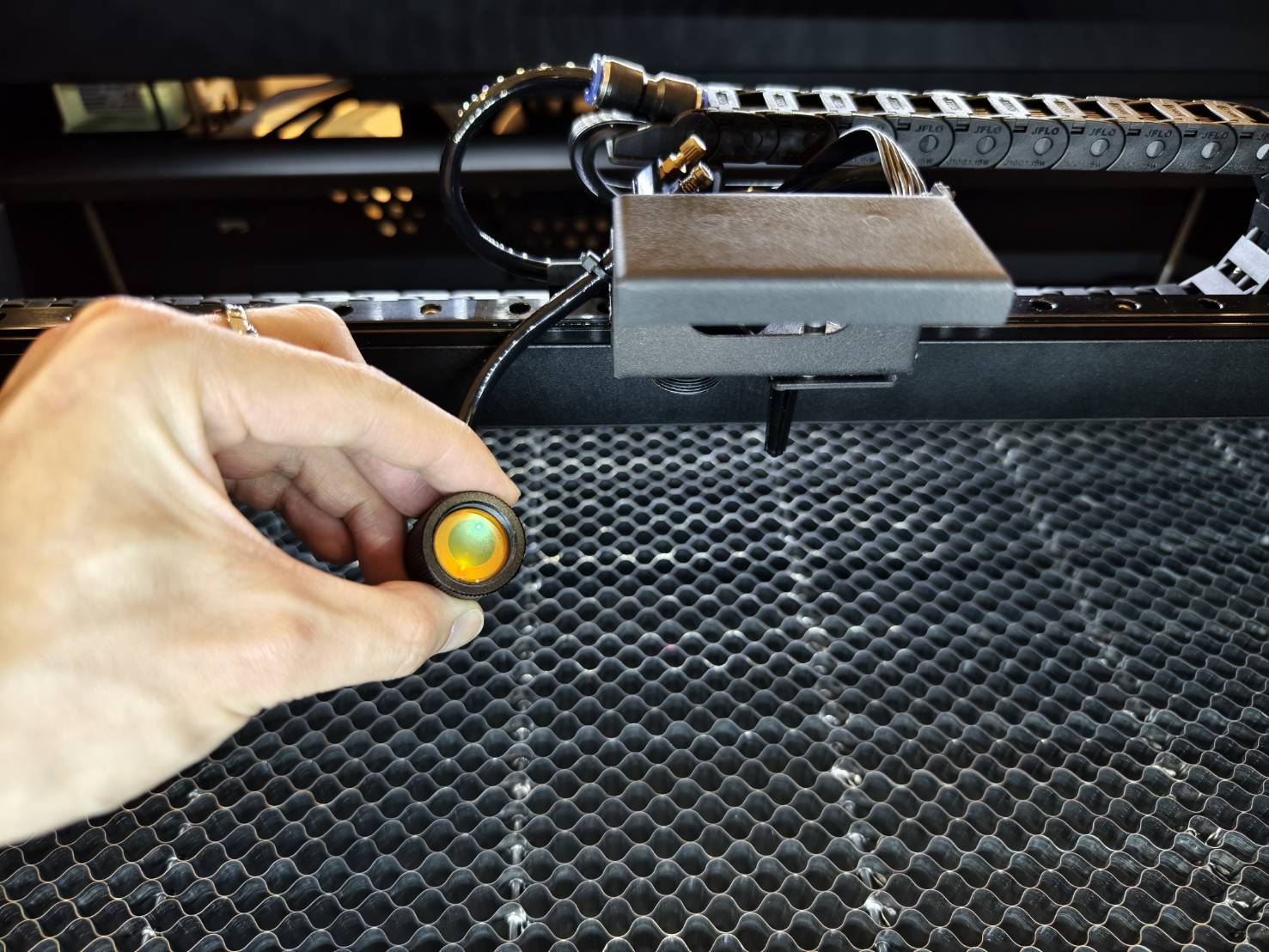

Näet tarkennuslinssin, suuttimen, rengasmutterin ja linssikiinnikkeen. Säilytä nämä osat turvallisesti ja jätä ilmaputki kytkettynä.
Lens Assembly Parts 1
Lens Assembly Parts 2



Vaihe 4 - Varmista, että ilmaputki ei ole lasersäteen tiellä

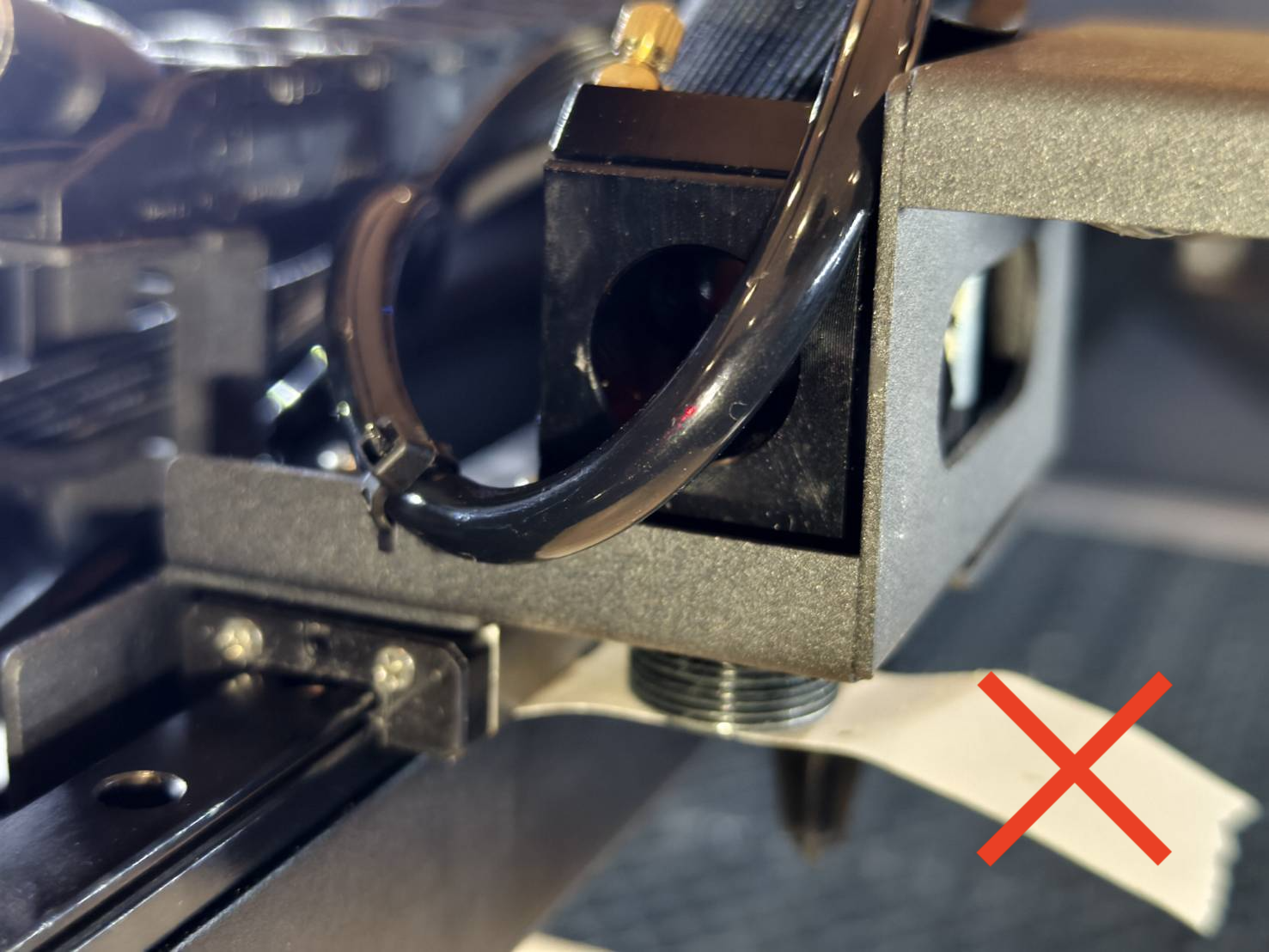

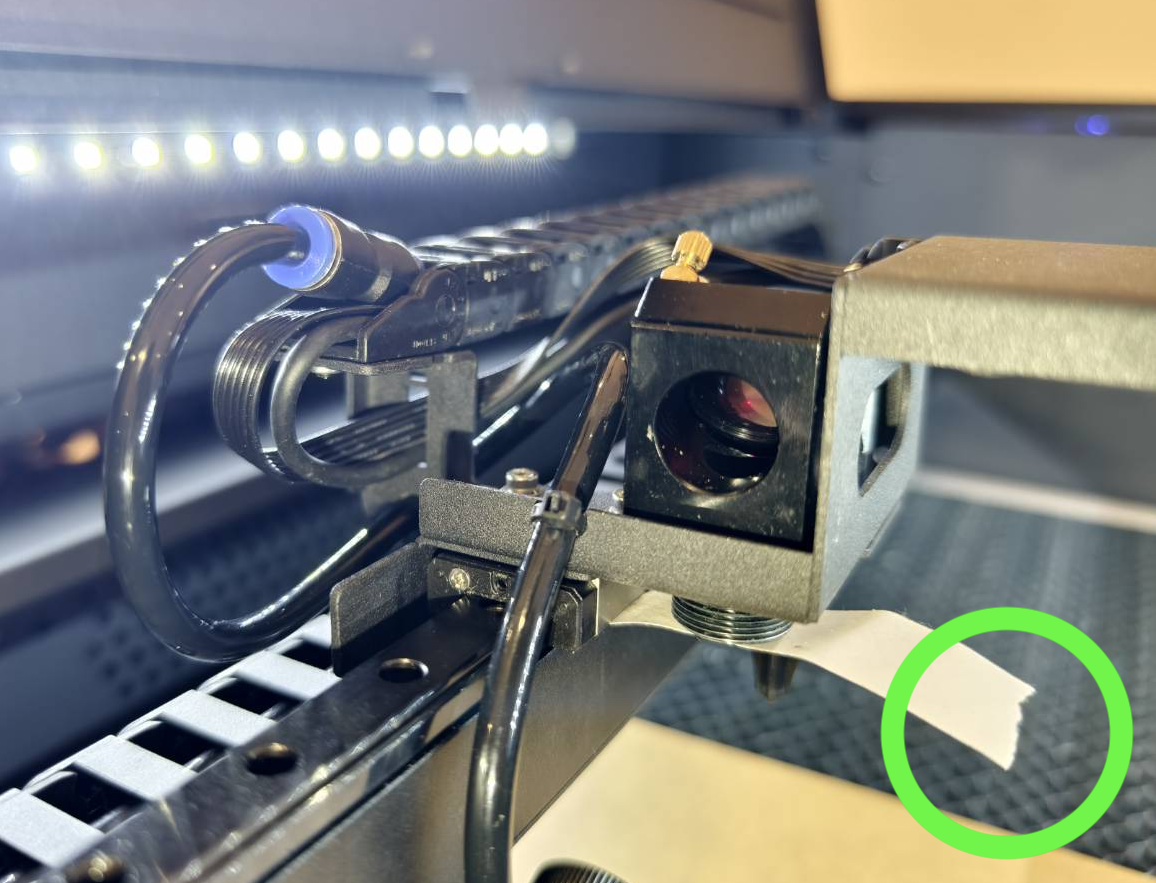

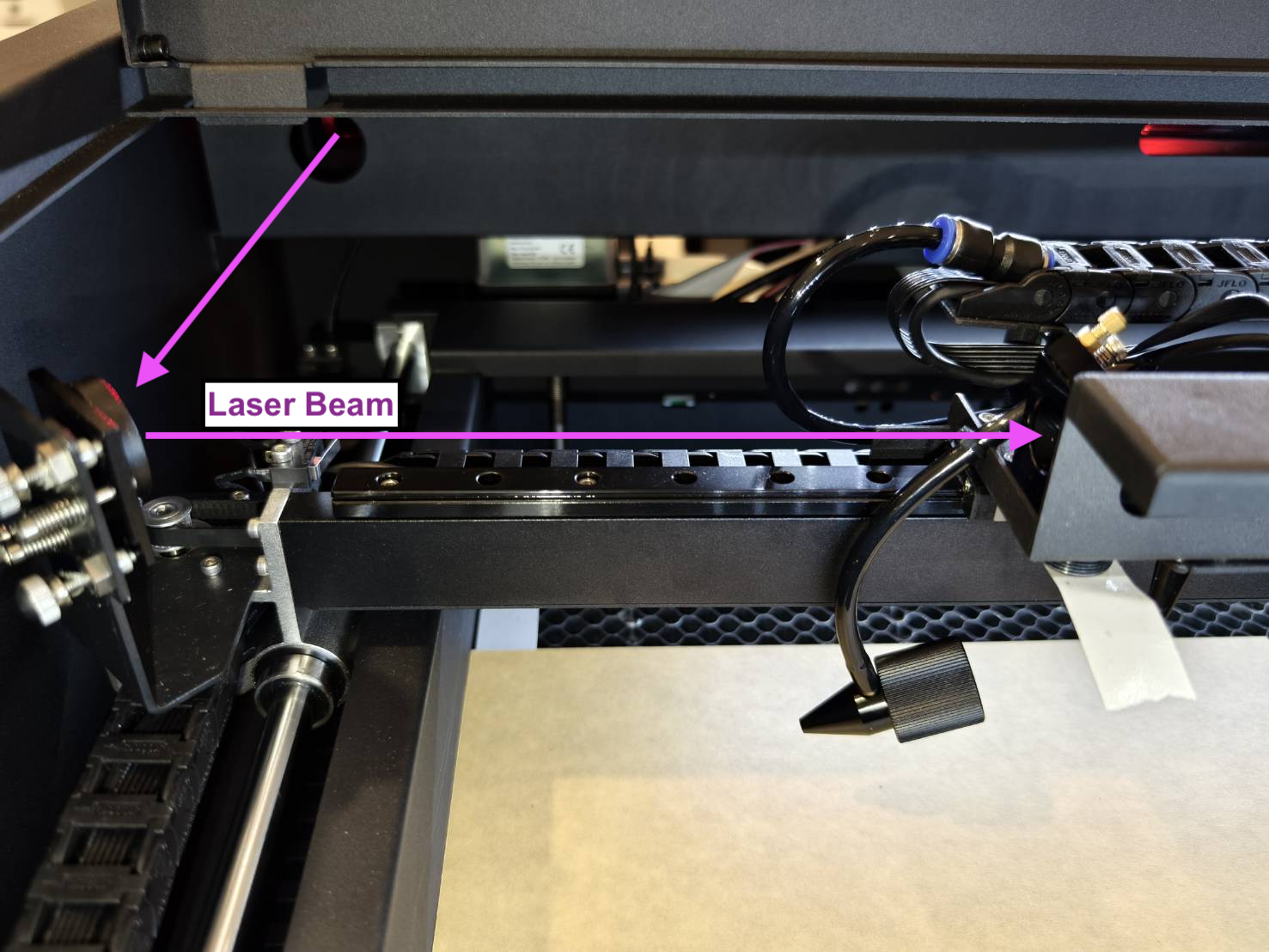

Tarkista, onko ilmaputki lasersäteen tiellä. Varmista, että ilmaputki ei estä kolmannen peilin sisääntuloa.
Air Tube Check

Oikea asento Väärä asento

Correct Air Tube Position Incorrect Air Tube Position



Vaihe 5 - Nollaa kolmannen peilin pystysuuntainen optinen reitti (Z-akseli):

Käytä kaksoispäätyavainta ja pihtejä löysätäksesi kolmannen peilin 3 mutteria.
Loosen nuts


Kierrä näitä kolmea ruuvia vastapäivään kunnes peilintelineen ja alustan välillä ei ole rakoa, tai löysää ruuvit kokonaan mutta älä poista niitä.
Close the gap

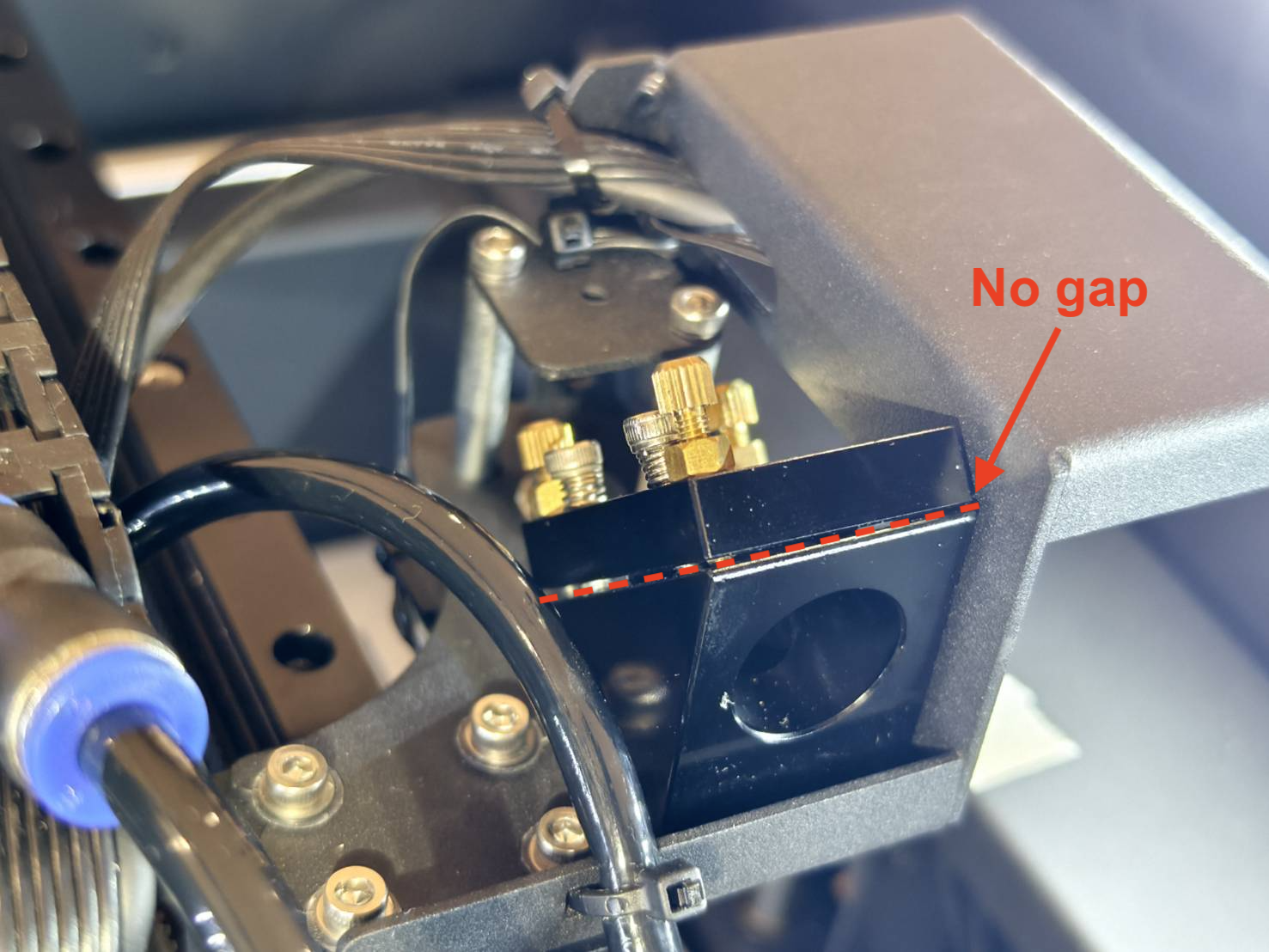

Kun niiden välillä ei ole rakoa, pystysuuntainen optinen reitti on nollattu onnistuneesti.
No gap



Vaihe 6 - Kiinnitä teippi ja suorita pulssitesti:

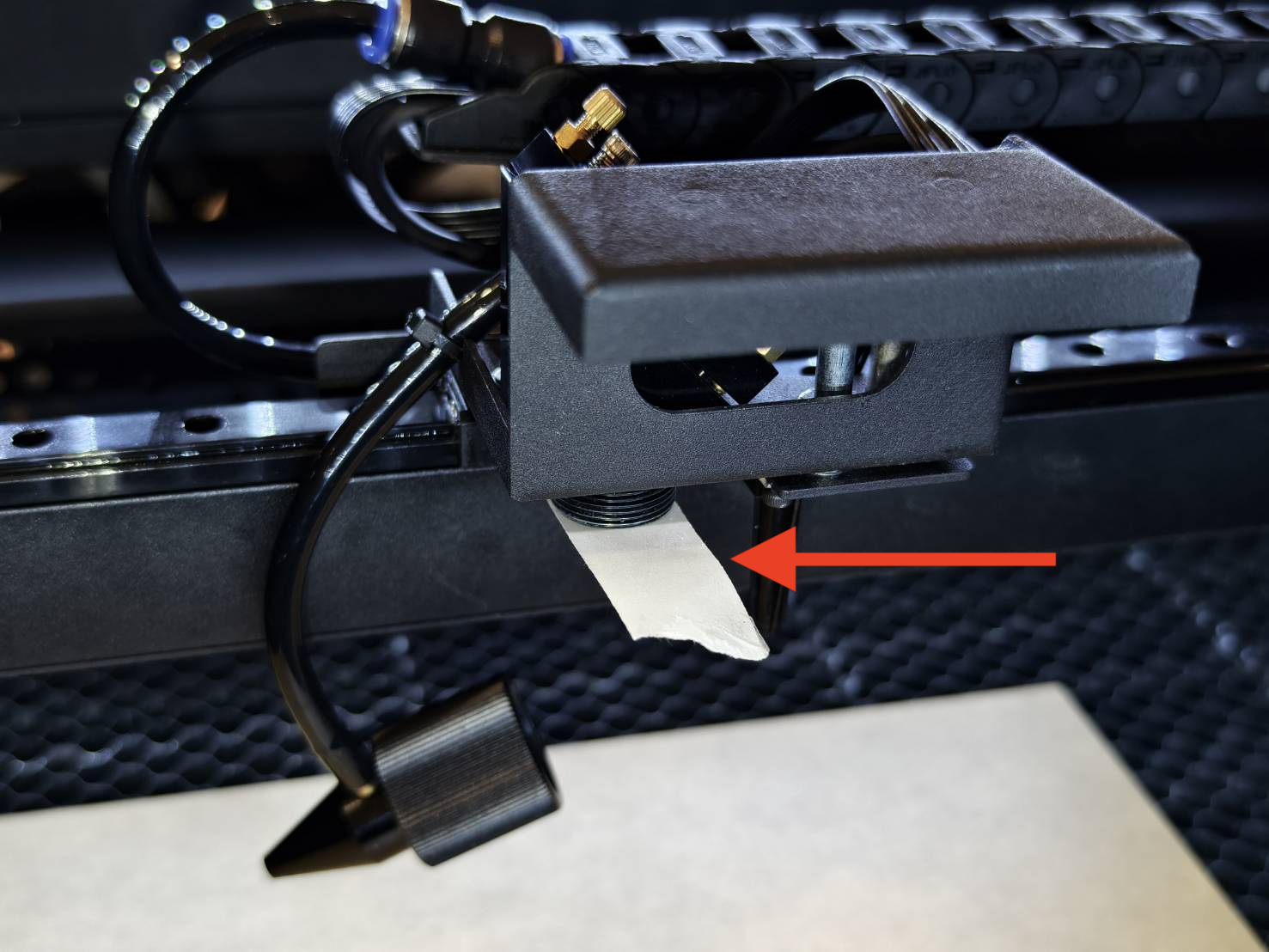

Siirrä laserpää työalustan keskelle ja suorita 3 pulssitestiä.
Tape and pulse test

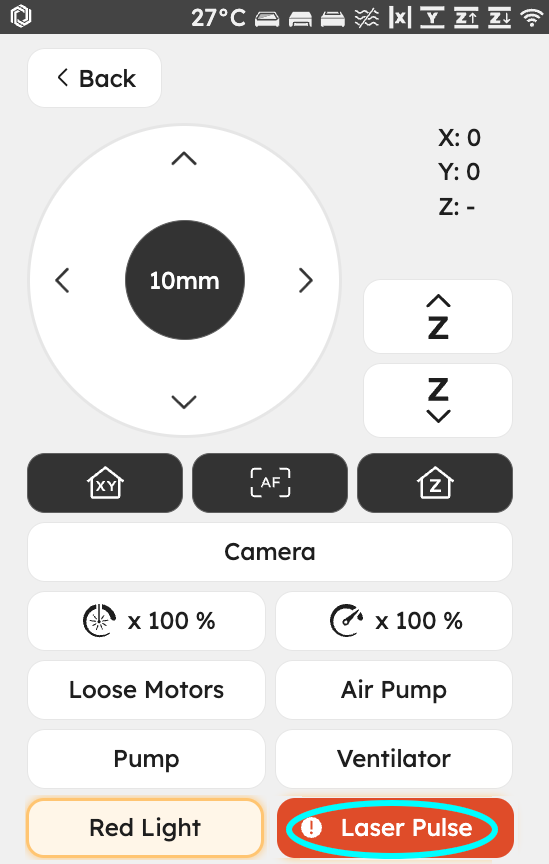

(Siirry Ohjauspaneeliin >> napauta "Moottorit" >> siirrä laserpää manuaalisesti >> sulje kansi >> suorita 3 pulssia)
Action Paneeli



Vaihe 7 - Määritä pystysuuntaisen pisteen sijainti:

Poista teippi ja tarkista pisteen sijainti.
Mahdollisia sijainteja on vain kolme: keskellä, vasemmalla ja oikealla.

1. Keskiasento:

Middle positionJos pisteesi on keskiasennossa kuten yllä olevassa kuvassa, se tarkoittaa, että pystysuuntainen optinen reittisi on kunnossa, ja voit jatkaa Vaihe 8.




2. Vasen sijainti:
Left position
Jos pisteesi on vasemmalla puolella kuten yllä olevassa kuvassa näkyy, pystysuora optinen reittisi vaatii säätöä.

Säätöohje:
Kierrä jokaista ruuvia myötäpäivään nostaaksesi kiinnikettä ja luodaksesi välin; pisteesi pitäisi siirtyä oikealle.
Adjustment left position

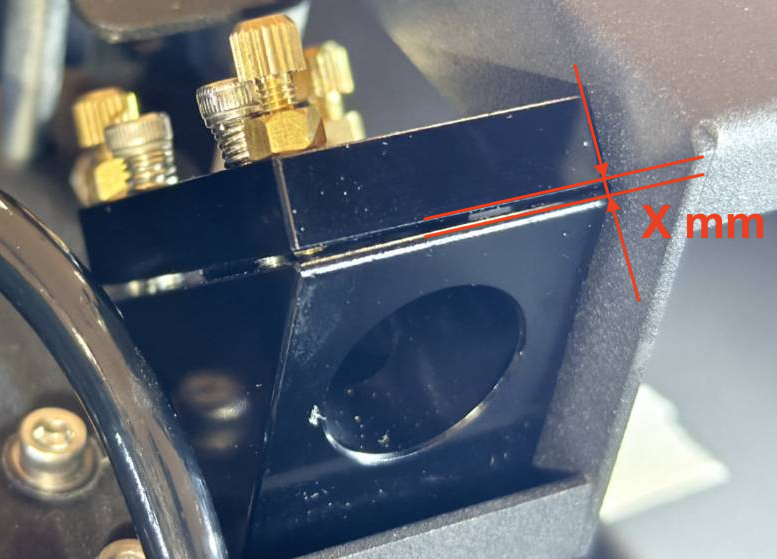

Väli:
Gap illustration
Ruuvien kiertämisen jälkeen kiinnitä uusi teippi ja tarkista pisteen uusi sijainti, kunnes piste on keskellä, sitten voit jatkaa Vaihe 8.





3. Oikea sijainti:

Right position

Jos pisteesi on oikealla puolella kuten yllä olevassa kuvassa näkyy, laserputkesi lähtökulma on liian matala eikä sitä voi säätää. Lopeta tähän ja ota yhteyttä paikalliseen jälleenmyyjääsi tai viralliseen tukeen lisäavun saamiseksi.



Vaihe 8 - Kiristä kaikki kolmannen peilin mutterit:

Säädön valmistuttua kiristä kaikki mutterit asennon varmistamiseksi.Tighten nuts



Vaihe 9 - Asenna suutin uudelleen:

  1. Asenna linssin pidike renkaaseen. Punaisen puolen tulee olla alaspäin.
  2. Asenna tarkennuslinssi. Kaareva pinnan tulee olla ylöspäin.
    (Nopea vinkki kaarevan pinnan tunnistamiseen: kun katsot sitä, sinun pitäisi nähdä kasvosi täydellinen heijastus.)
  3. Kierrä rengasta vastapäivään kiristääksesi sen.



Vaihe 10 - Palaa normaaliin optisen reitin säätöprosessiin:

Huomaa, että tämä ohje ei tarkoita optisen reitin säätösi olevan valmis.
Jatkaaksesi optisen reitin säätöprosessia, palaa Standardin optisen reitin säätö prosessiin.
