4-15 Edistynyt kameran kalibrointi

 Varmista, että Beam Studio ja HEXA RF -laiteohjelmisto on päivitetty uusimpaan versioon.

Kuvaus

Tämä artikkeli opastaa sinua edistyneen kameran kalibroinnin suorittamisessa.


Milloin edistynyt kameran kalibrointi on tarpeen
1. Kun järjestelmä on ohjelmoitu uudelleen.
2. Kun kameramoduuli on vaihdettu.

Vaihe 1 - Vahvista Beam Studion ja laiteohjelmiston versio

Vaadittu ohjelmistoversio: Beam Studio 2.4.4 tai uudempi.

Vaadittu laiteohjelmistoversio: 6.0.6 tai uudempi.

Vaihe 2 - Valmistelu

Valmisteltavat materiaalit:

1. A4-kokoinen valkoinen paperi tai samankokoinen vaaleanvärinen puulevy.
2. Lataa shakkilautakuvio ja tulosta se toiselle A4-kokoiselle valkoiselle paperille.
   Kiinnitä se sitten tukevalle, tasaiselle alustalle, kuten puulle tai akryylille, välttääksesi epätasaisuudesta johtuvat kalibrointiongelmat.

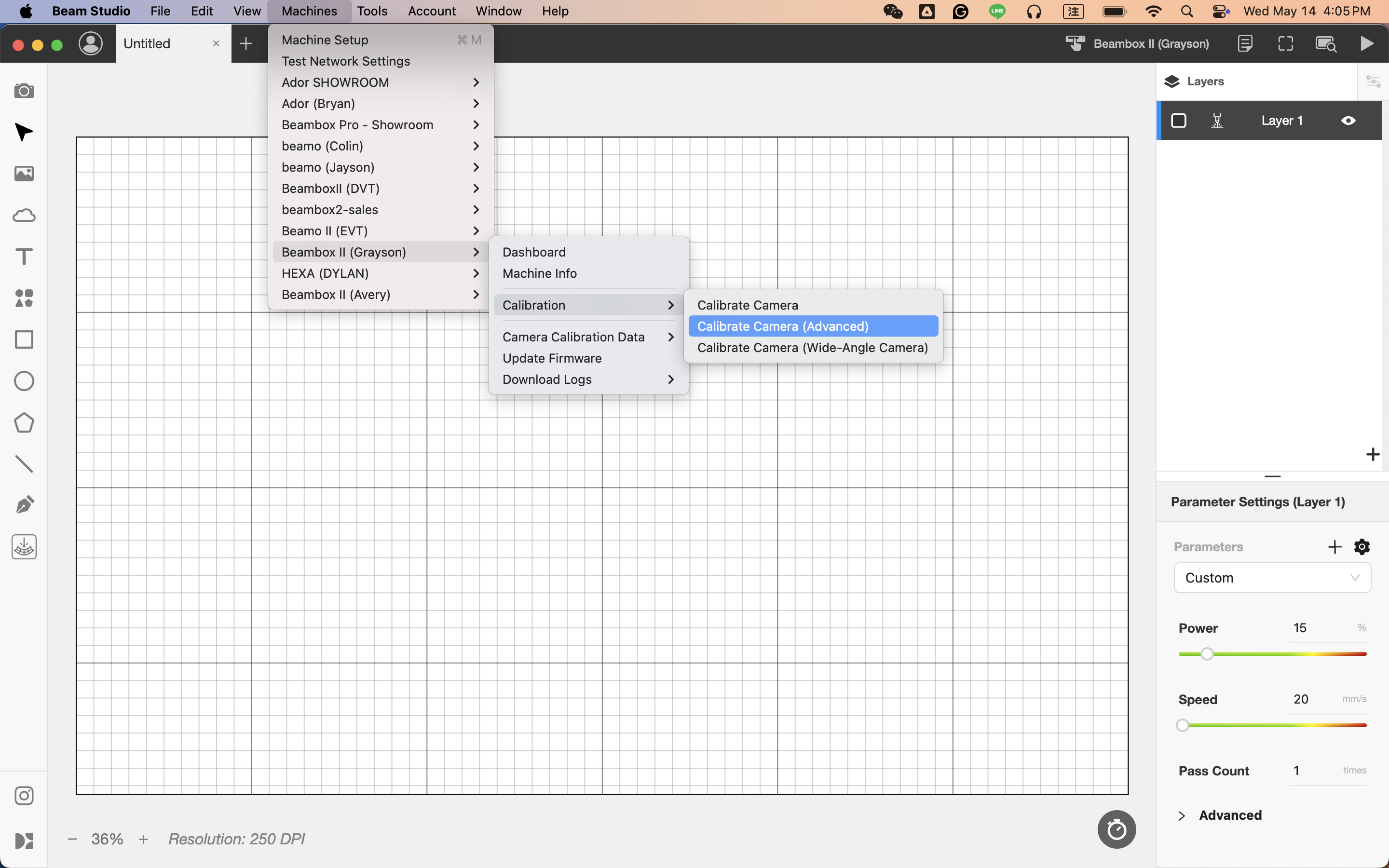

Vaihe 3 - Suorita edistynyt kameran kalibrointi

Valitse käytettävän laitteen nimi ja napsauta "Kalibroi kamera (edistynyt)".

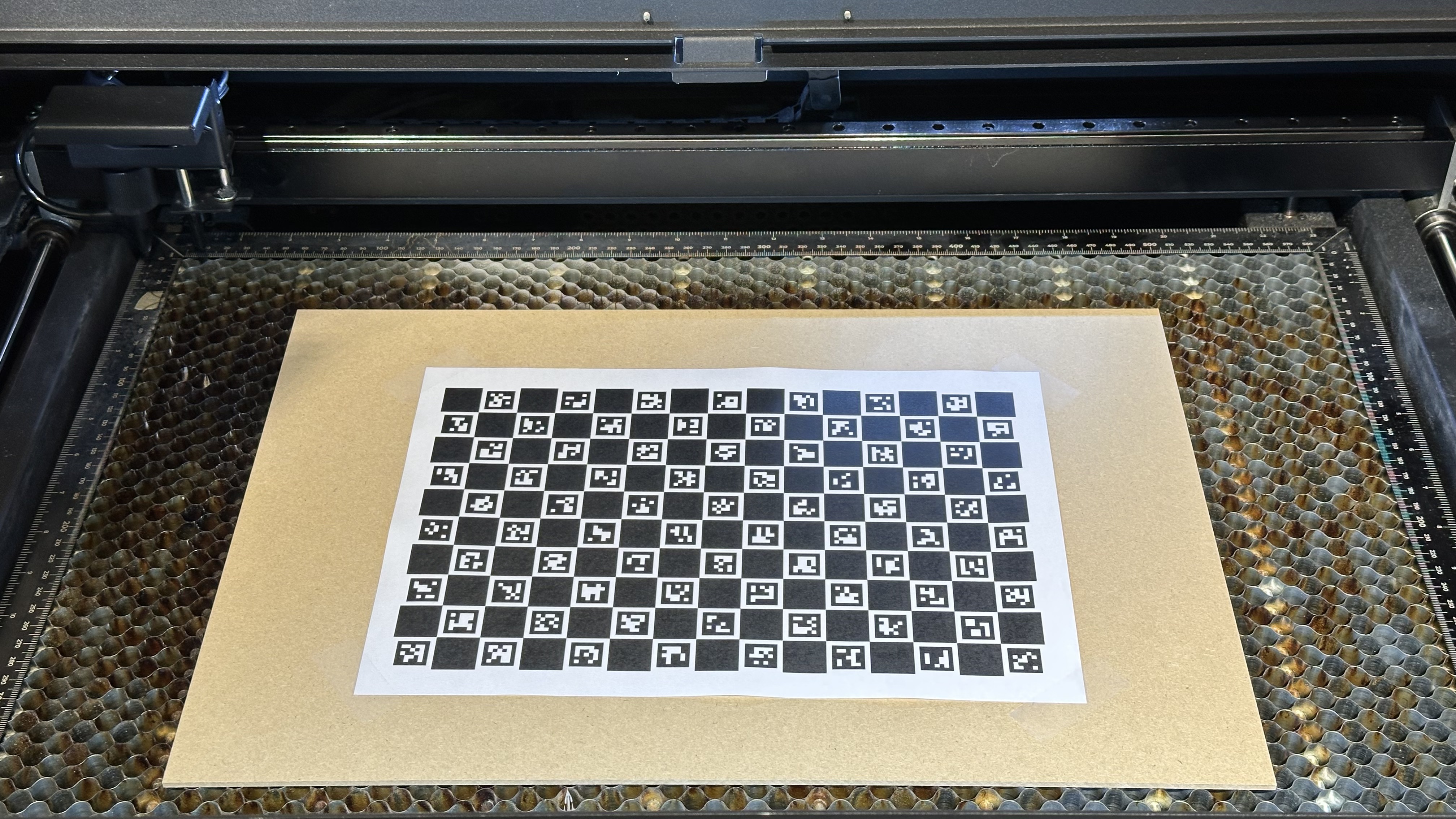

Vaihe 4 - Aseta shakkilauta

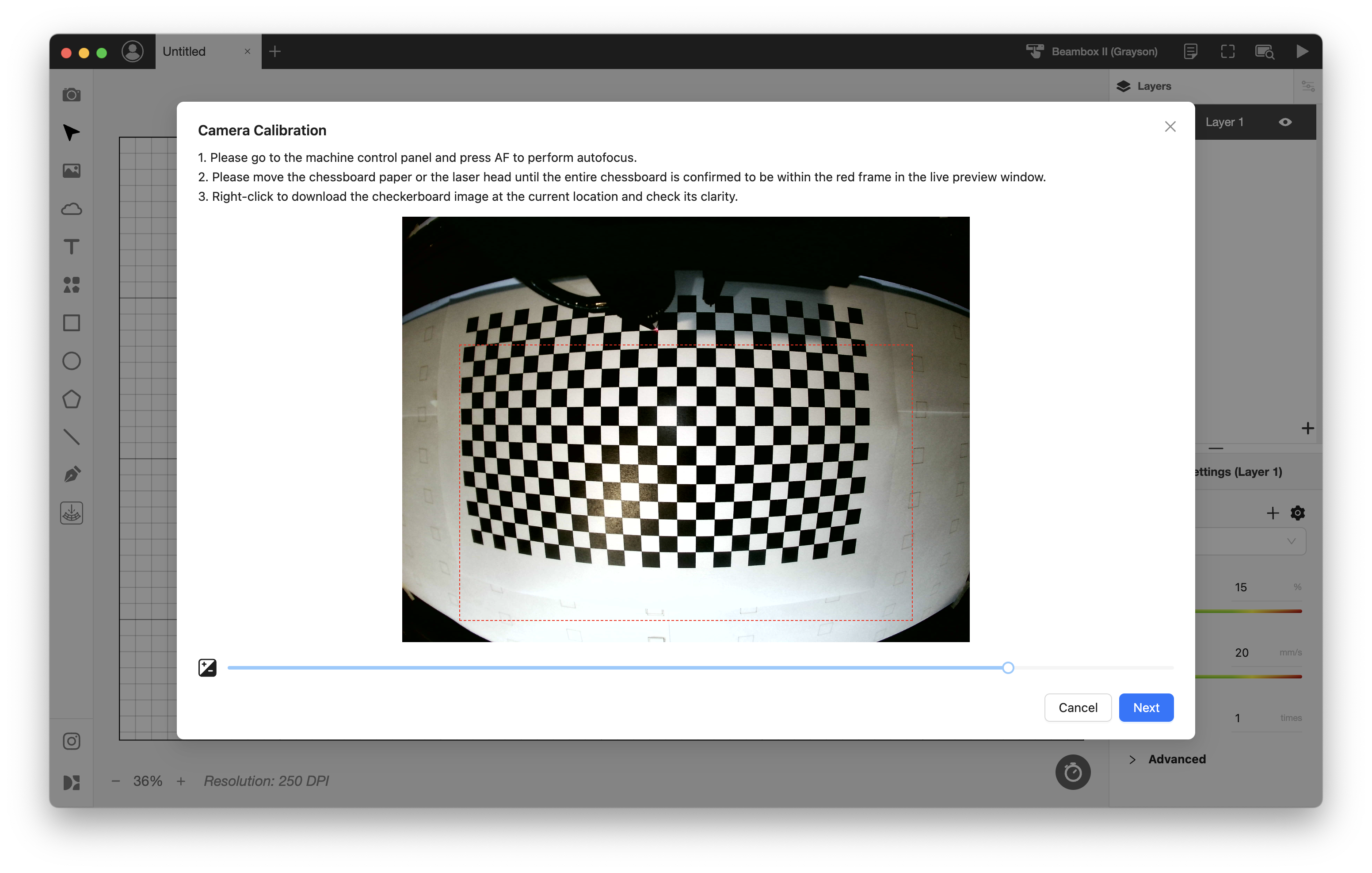

Vaihe 5 - Siirrä shakkilauta punaiseen neliöön

Kun olet siirtänyt shakkilaudan punaiseen neliöön, napsauta seuraava kalibroidaksesi.

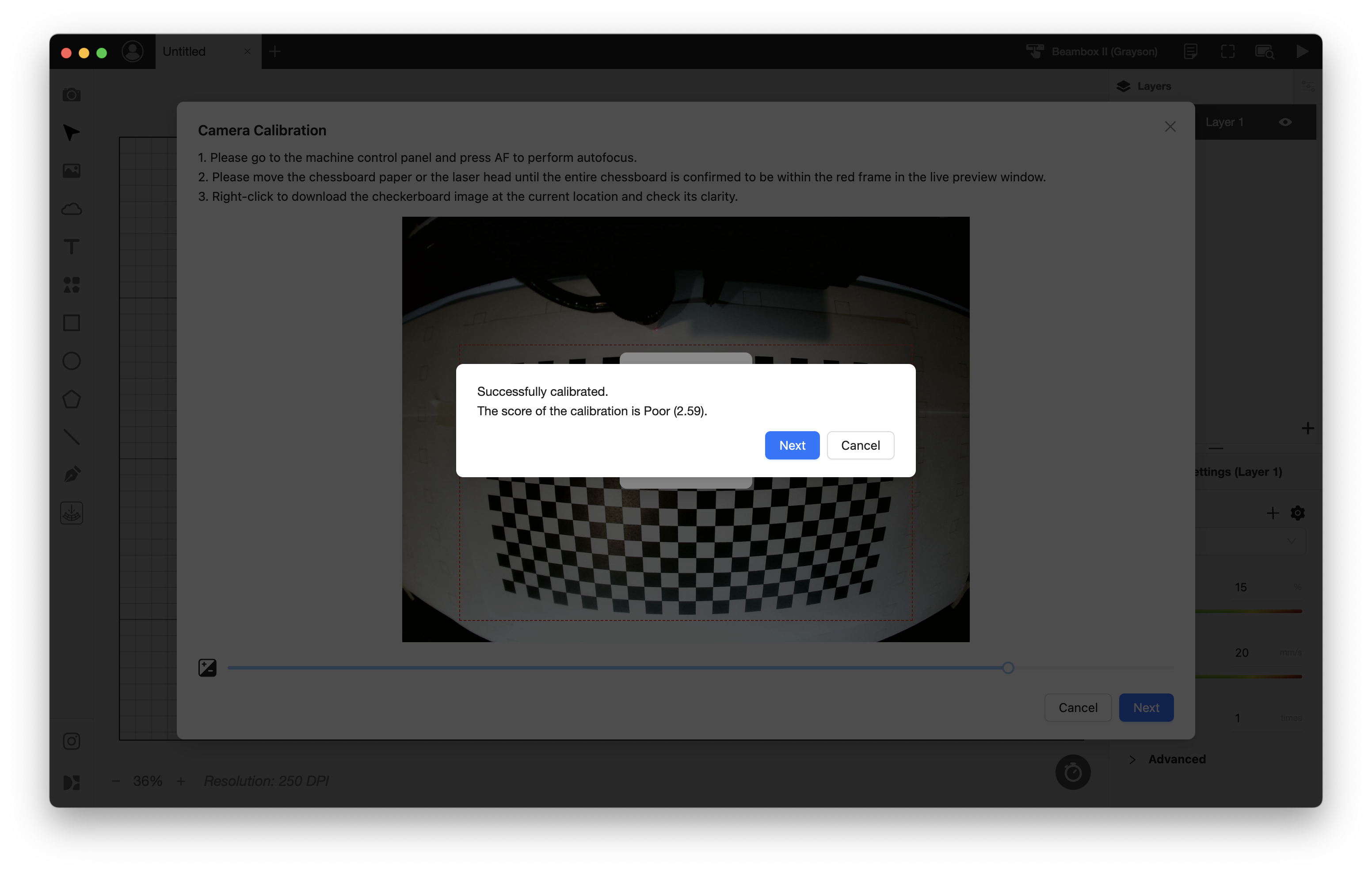

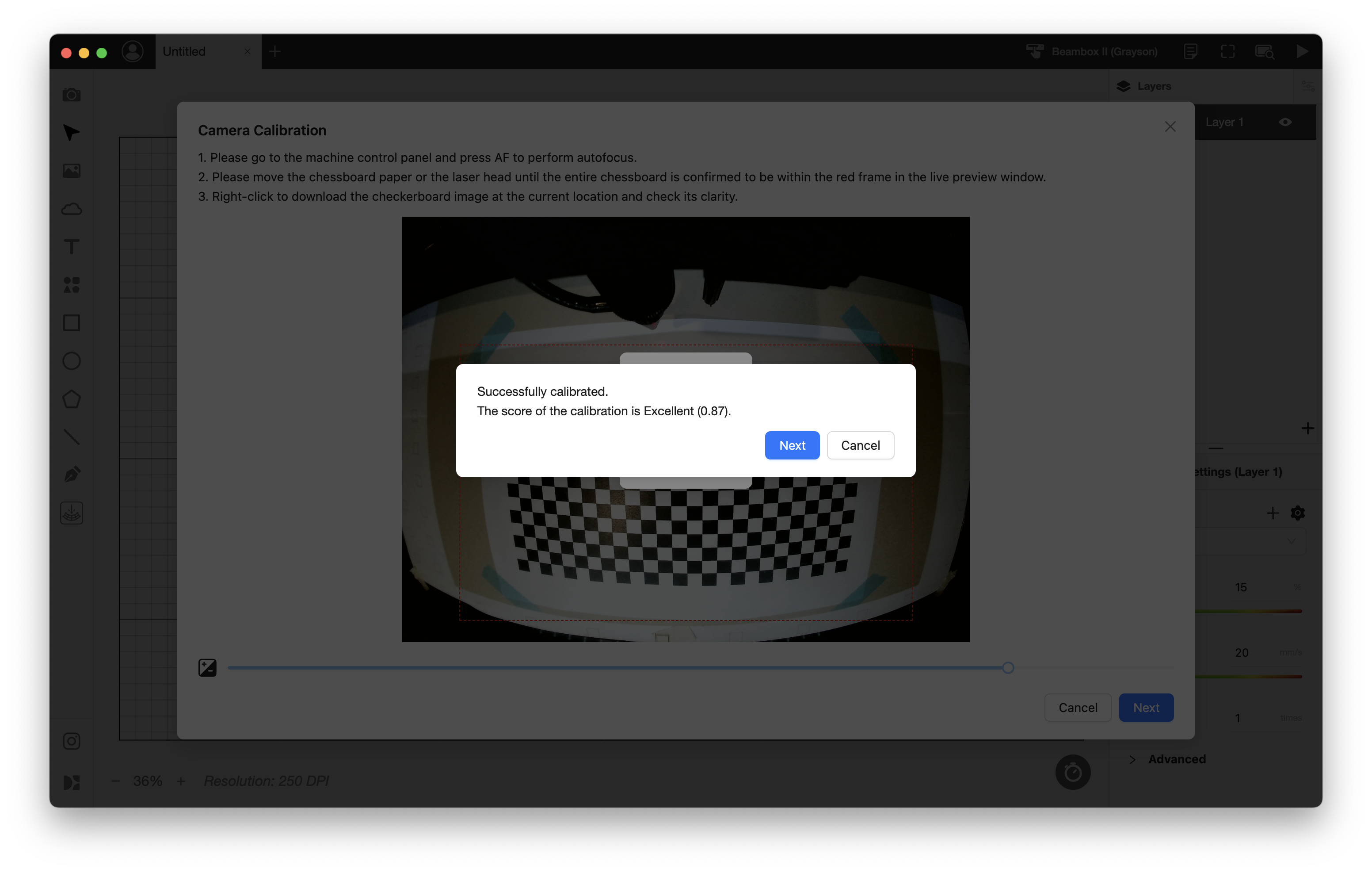

Vaihe 6 - Tarkista pistemäärä

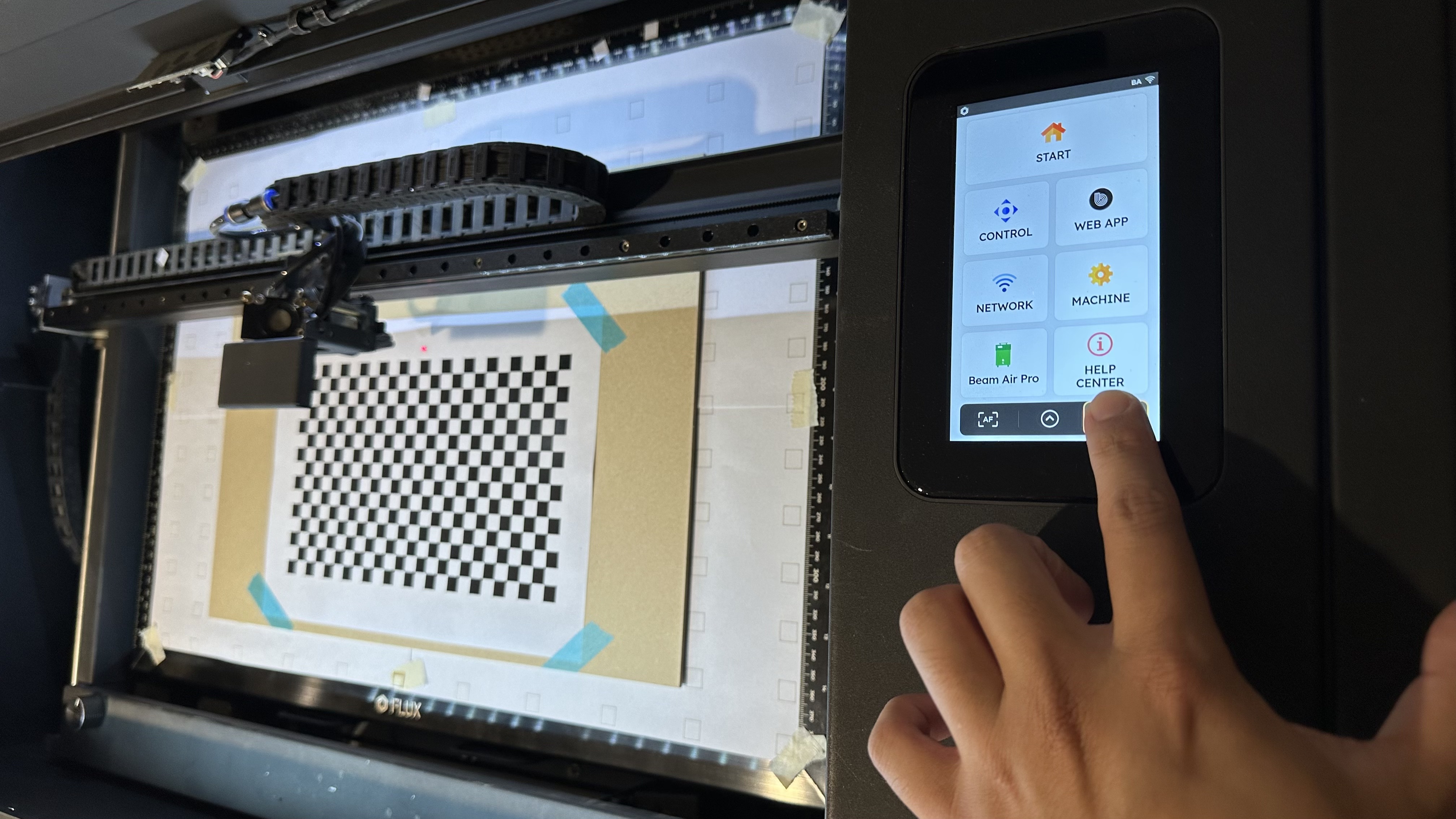

Jos pistemäärä on heikko, yritä siirtää levyjä alaspäin ja kalibroi uudelleen, kunnes pistemäärä on Erinomainen.

Vaihe 7 - Aseta valkoinen paperi

Aseta puhdas A4-valkoinen paperi työalueen keskelle ja kiinnitä se teippaamalla kaikki neljä kulmaa kiinni.

Vaihe 8 - Kalibrointikuvan piirtäminen

Napsauta "ALOITA KAIVERRUS" piirtääksesi kalibrointikuvan.

Vaihe 9 - Kohdista merkkipisteet

Lähennä, loitonna ja säädä valokuvan valotusta kohdistaaksesi punaiset merkkipisteet tarkasti kahdeksaan piirrettyyn pisteeseen.

Jos merkkipisteet näkyvät valkoisen paperin ulkopuolella, kuten alla olevassa kuvassa näkyy, noudata näitä ohjeita säätääksesi niitä.

a. Vedä valokuvakehys keskittääksesi piirretyn 8-pisteen kuvion ja ota sitten valokuva uudelleen.

b. Säädä kaikki merkkipisteet manuaalisesti.
Katso merkkipisteiden järjestys seuraavasti:

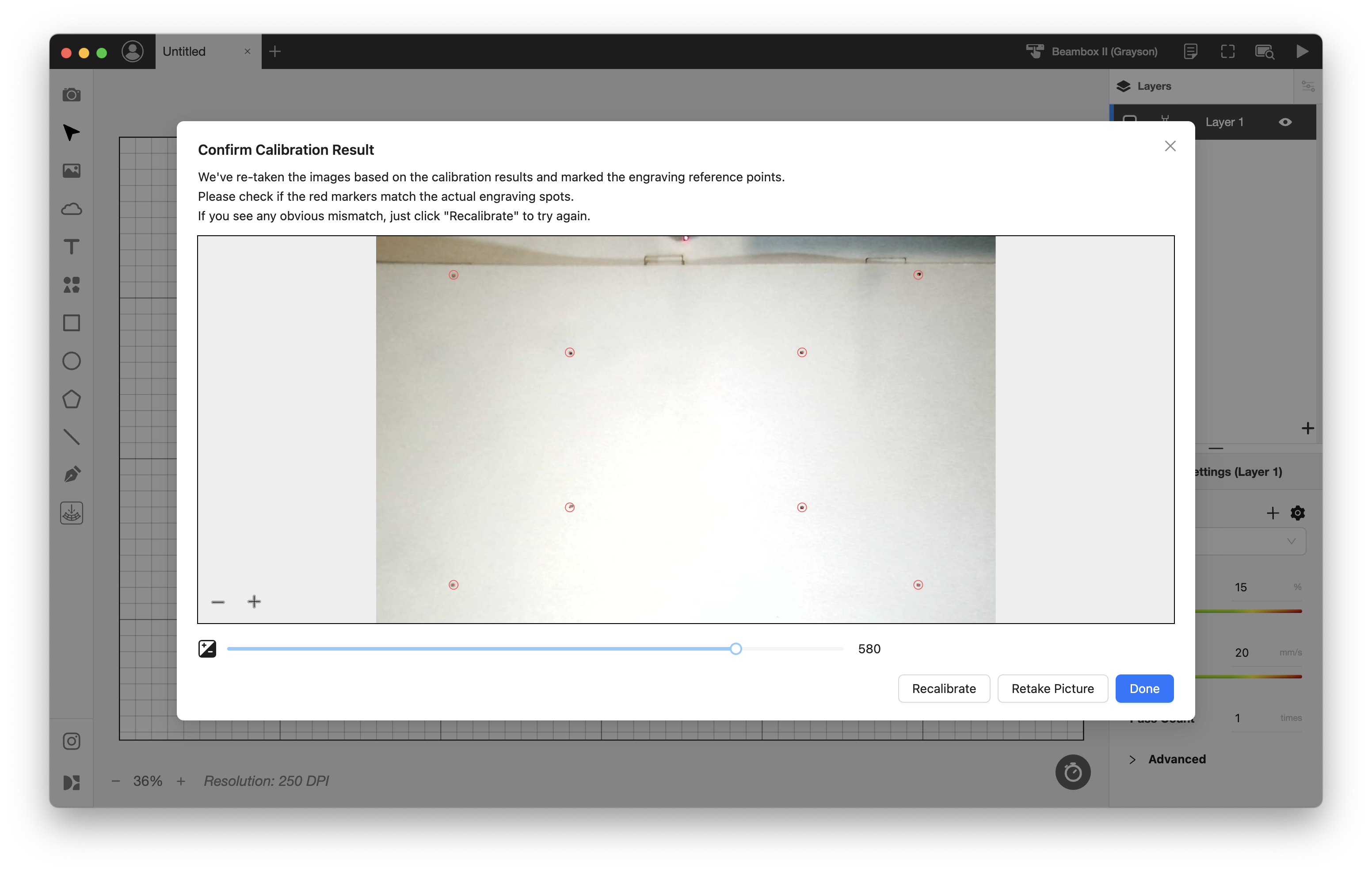

Vaihe 10 - Vahvista kalibrointitulos
