beamo - Avoin pohja -sarja

Avoimella pohjalla kaivertaminen vaatii edistyneitä käyttötaitoja.

Sarja on saatavilla vain tietyillä alueilla.

On erittäin suositeltavaa tutustua koneen toimintaan ennen sen käyttöönottoa. Avoimella kannella kaivertaminen edellyttää Wi-Fi-yhteyttä. Jos haluat tehdä limittäistä kaivertamista, erillisen langattoman reitittimen (Wi-Fi AP) käyttäminen helpottaa työskentelyä.

Turvallisuusohjeet

1. Kaikkien näköetäisyydellä olevien on käytettävä lasersuojalaseja sokeutumisriskin välttämiseksi.
2. Älä altista mitään kehon osaa työalueelle.
3. Älä anna alaikäisten käyttää konetta ilman valvontaa.
4. Älä siirrä konetta laserin ollessa toiminnassa.
5. Älä käytä kaivertamiseen muuhun suuntaan kuin alaspäin.
6. Älä käytä ympäristössä, johon lapsilla on vapaa pääsy.
7. Älä katso pitkään kaivertamisen synnyttämää liekkiä.
8. Avoimella kannella käytettäessä sammuta kone aina käytön jälkeen ja poista USB-turvalukko.

Työskentelypinnan turvallisuusohjeet

1. Kun työskentelet pöydällä, levitä pöydälle kaksi kerrosta alumiinifoliota estääksesi laseria vahingoittamasta pöytälevyä vahingossa.
2. Lattialla työskennellessä kaivertaminen kivi- tai betonipinnoille jättää jälkiä, mutta ei aiheuta tulipalovaaraa. Käytännössä betonilattiat ovat parhaita.
3. Älä kaiverra epoksihartsilattioille, sillä se tuottaa haitallisia kaasuja.
4. Jos laser osuu lattiaan tai pöytään, syntyvät jäljet ovat pysyviä. Kaivertaessa on suositeltavaa tarkistaa, ettei alumiinifolio ole vahingoittunut, jotta huonekalut eivät vahingoitu.
5. Alumiinifolio on kiinnitettävä teipillä, jottei ilmapumppu puhalla sitä pois.
6. Alumiinifolion pinnan on oltava tasainen. Rypistynyt alumiinifolio hajottaa laservalon ja aiheuttaa vaaratilanteen.
7. Puun leikkaamisen jälkeen lattialle jäänyt terva voidaan poistaa alkoholilla tai pesuaineella.

Ympäristövaatimukset:

1. Hyvin ilmastoitu tila
2. Hyvä verkkoyhteys
3. Kova levy kameran kalibrointia varten
4. Valmistele suodatinlaitteisto (suositeltu)
5. Valmistele aktiivihiilisuojain (suositeltu)

Pakkauksen sisältö

Avoin pohja -sarja sisältää ① USB-turvalukon ② Laserin jatkovarren ③ Lasersuojalasit

Asennus

Pohjakannen avaaminen On erittäin suositeltavaa noudattaa seuraavia ohjeita laitteen vahingoittumisen välttämiseksi.

1. Pue suojalasit

2. Irrota virtajohto

3. Poista hunajakennoalusta

4. Irrota pohjakannen kiinnitysmutterit

5. Poista pohjalevy

6. Säilytä pohjalevyn ruuvit ja mutterit huolellisesti, etteivät ne katoa

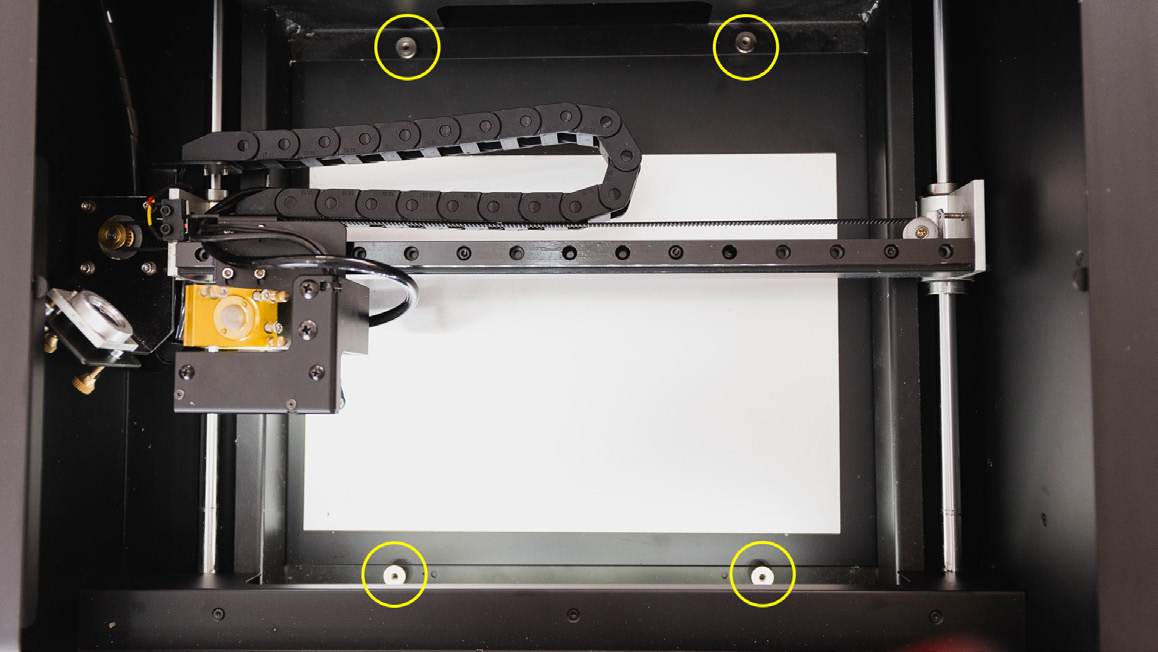

▲ Irrota pohjakannen neljä kiinnitysmutteria (Jos käytät sarjaa ensimmäistä kertaa, suihkuta hieman alkoholia neljään kiinnitysmutteriin ja odota, että ruuvilukite sulaa. Käytä sitten työkalua muttereiden avaamiseen voimakkaasti)

7. Pitkän tarkennusvarren asentaminen

Jos beamoosi on jo asennettu automaattitarkennussarja, katso ensin tämä ohje tai pyydä asiakaspalvelusta tarkennusanturin jatkosarja ja katso sitten linkitetyt asennusohjeet.

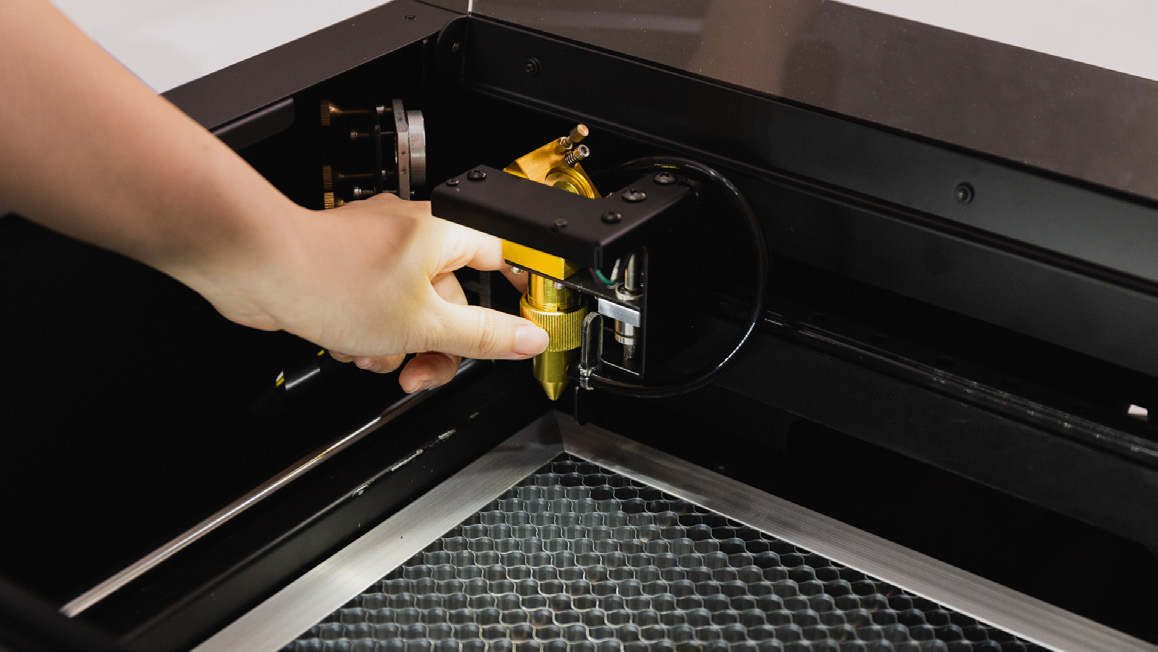

▲ Irrota tarkennuspeilin kiinnitysrengas

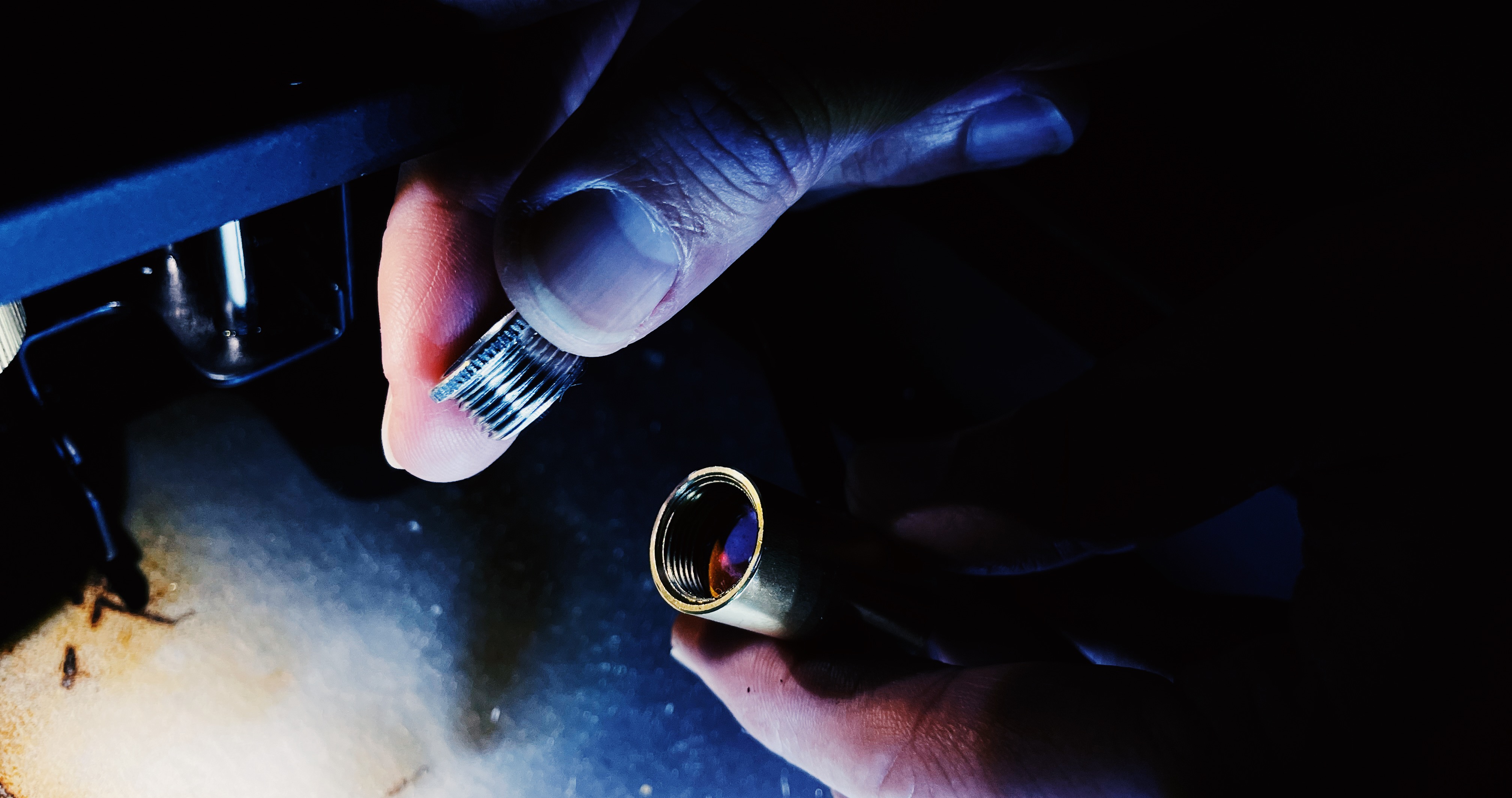

▲ Irrota laserpää, käännä ja irrota hopeanvärinen suojus ja säilytä se asianmukaisesti

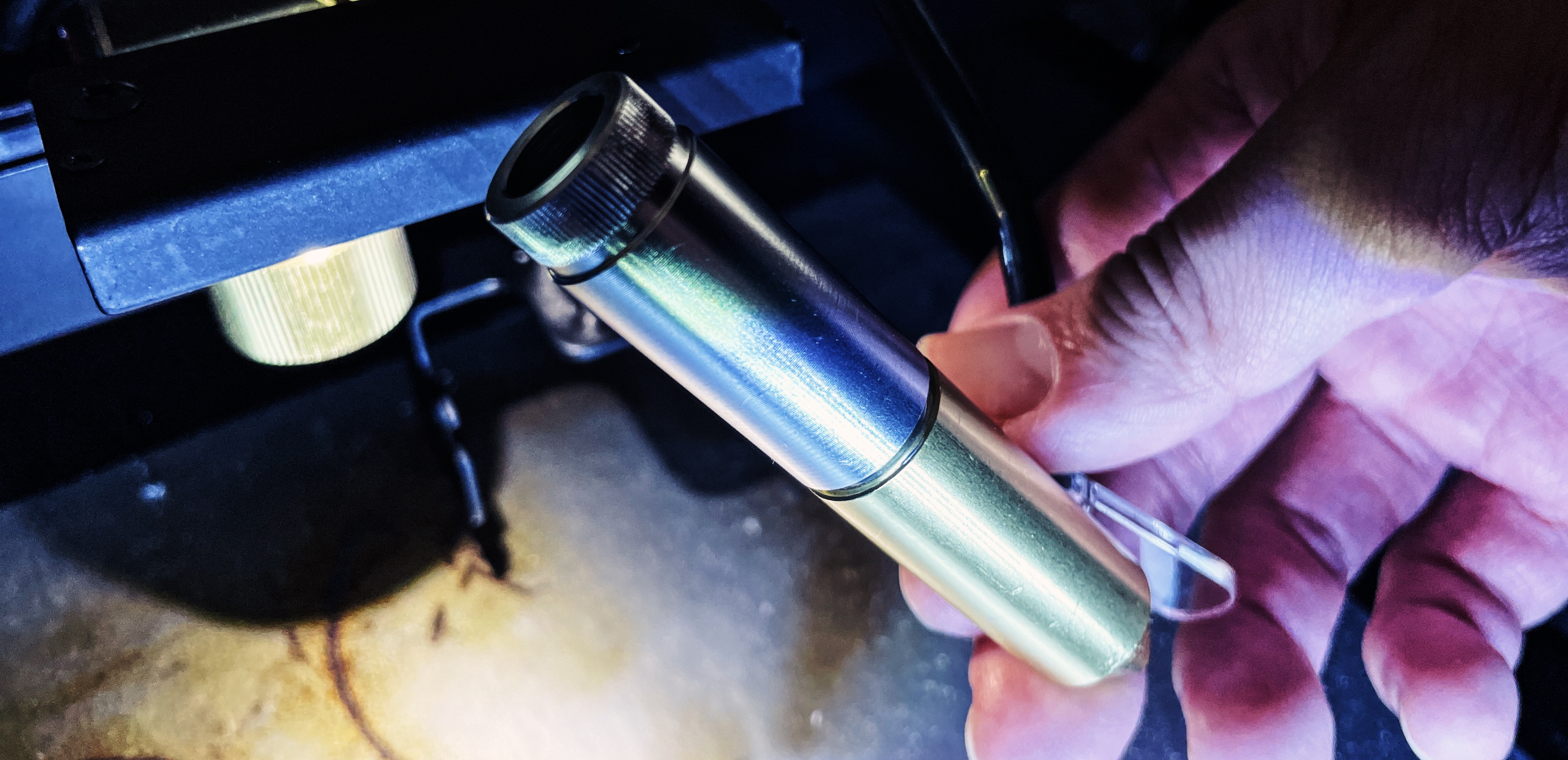

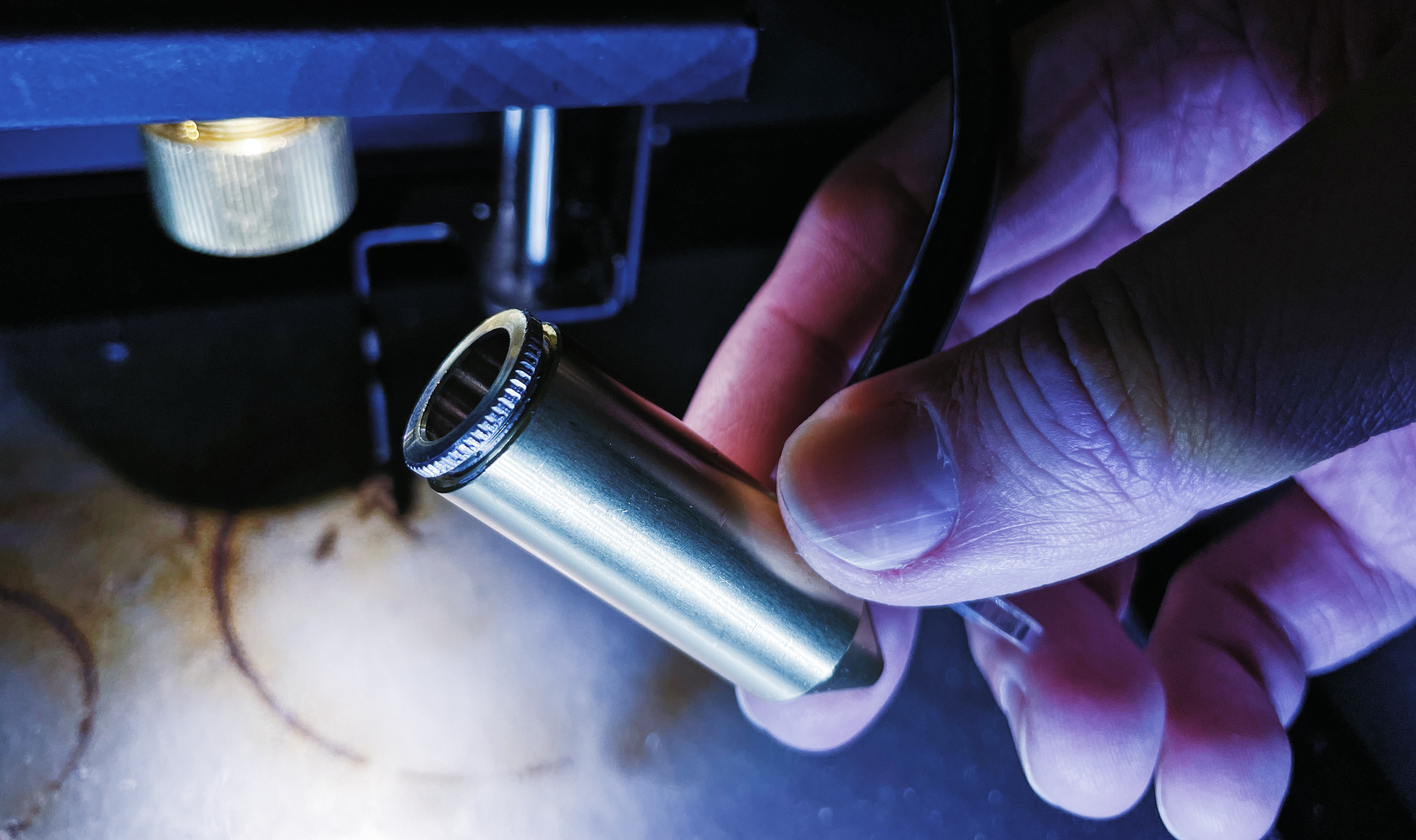

▲ Asenna laserin jatkovarsi

▲ Aseta jatkettu laserpää takaisin kiinnitysalustaan, paina musta ilmakanava lähelle kameran kiinnikkeen pohjaa ja lukitse tarkennuspeilin kiinnitysrengas

8. Turvalukon asentaminen

Aseta sarjan turvalukko koneeseen ja poista se käytön jälkeen välttääksesi muiden tahattoman käytön aiheuttamat turvallisuusriskit.

9. Aloita kalibrointimenettely

Käytettäessä avointa pohjakittiä tarvitaan lisäksi pitkän polttovälin peilin siirtymän kalibrointi. Kameran kalibroinnin periaate on kaivertaa kalibrointikuvio tasoon ja määrittää virhe kamerakuvan avulla.

a. Napsauta "Valikko" > "Kone" > "Koneen nimi" > "Kameran kalibrointi (avoin kansimoduuli)".

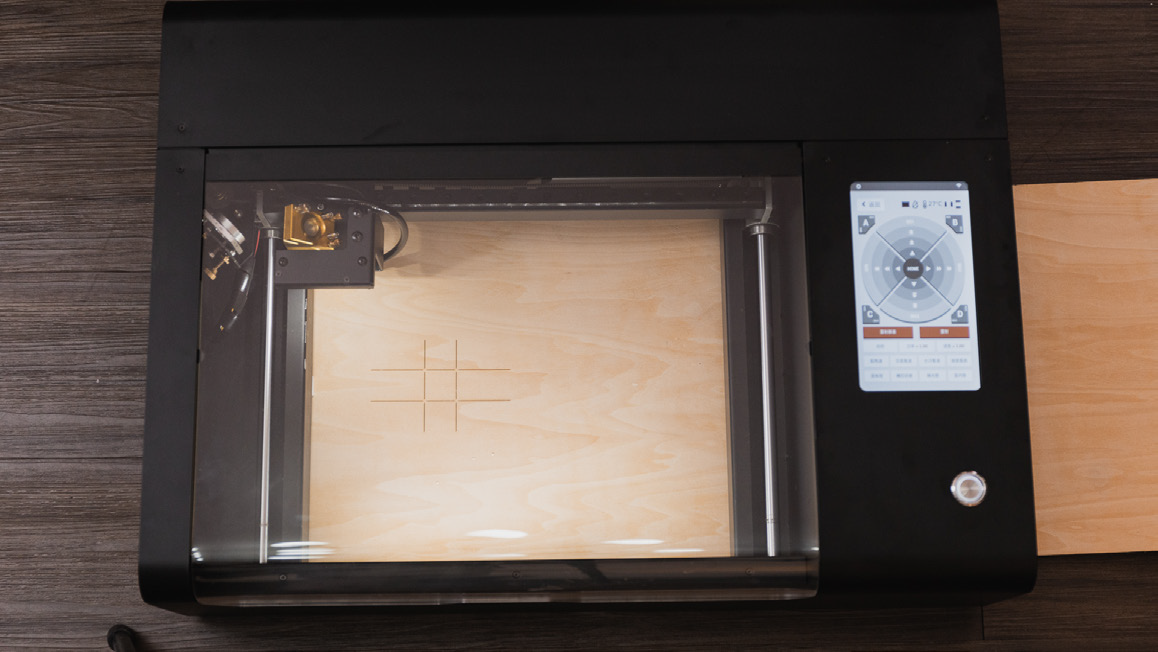

b. Aseta kalibrointilevy. Toisin kuin yleisessä kameran kalibroinnissa, jossa käytetään tavallista paperia, avoimen kansimoduulin kameran kalibrointi vaatii kovan levymateriaalin (puulevy, vaahtomuovilevy) kalibrointikuvion pohjamateriaaliksi. Tavallinen valkoinen paperi lentää pois poistoilmapuhaltimen ja ilmapumpun vaikutuksesta. Kun kova levymateriaali on kiinnitetty ja tarkennettu, voit napsauttaa "Seuraava" kaivertaaksesi kalibrointikuvion.

Jos automaattinen kalibrointi epäonnistuu materiaalin pinnan vuoksi, kalibrointiarvojen manuaalinen säätö on mahdollista. Tarkka kameran kalibrointi voi merkittävästi parantaa liitoslaatua. Joka kerta, kun jatkovarsi asennetaan, tarvitaan vain yksi kalibrointi.

Suorita automaattinen ja manuaalinen kalibrointi

▲ Kun kaiverrus on valmis, ohjelmisto luo automaattisesti kalibrointiarvot. Kun kaiverretaan avoimella kannella, esikatselun virhe on minimoitava mahdollisimman paljon, ja joitakin kalibrointiarvoja voi olla tarpeen säätää manuaalisesti.

Tarkkaile tietokoneella punaisen laatikon siirtymää, säädä oikealla puolella olevia X-Y-siirtymäarvoja, kiertokulmaa, kokoa ja muita arvoja saadaksesi punaisen laatikon menemään päällekkäin esikatselun ristin keskimmäisen laatikon kanssa.

Kalibrointi on valmis, kun napsautat Seuraava-painiketta.

Käyttö

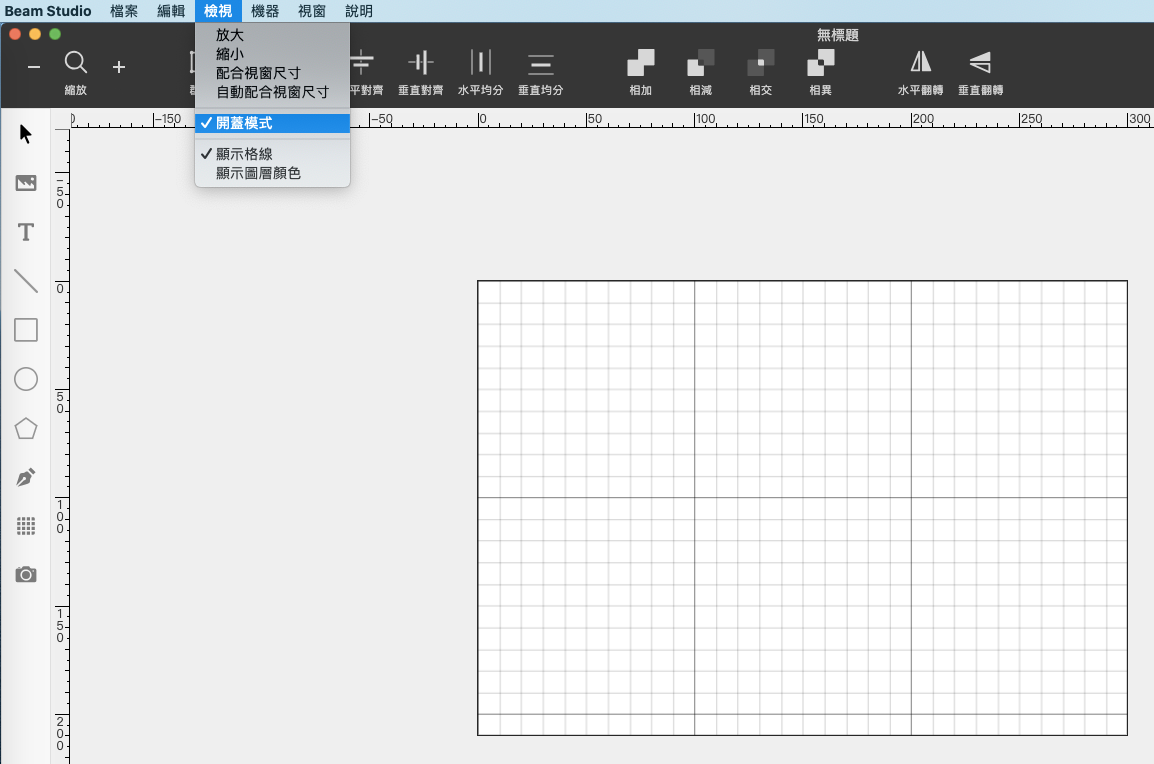

Varmista, että "Näytä" > "Avoin pohja -tila" on valittuna, kun käytät tätä tilaa.

Asiakirja-asetuksissa kameran esikatselu on oikeassa kohdassa, kun avoin pohja -vaihtoehto on kytketty päälle. Kun materiaali on asetettu koneen alle, voit lähettää tiedoston normaalin työnkulun mukaisesti ja aloittaa kaivertamisen ja leikkaamisen.

Käyttövinkkejä

1. Suurissa leikkaustöissä on suositeltavaa käyttää SVG-muotoa ja tehdä koko leikattava polku yhdeksi SVG-kuvaksi, jotta voit liittäessä siirtää grafiikkaa suoraan ohjelmistossa.

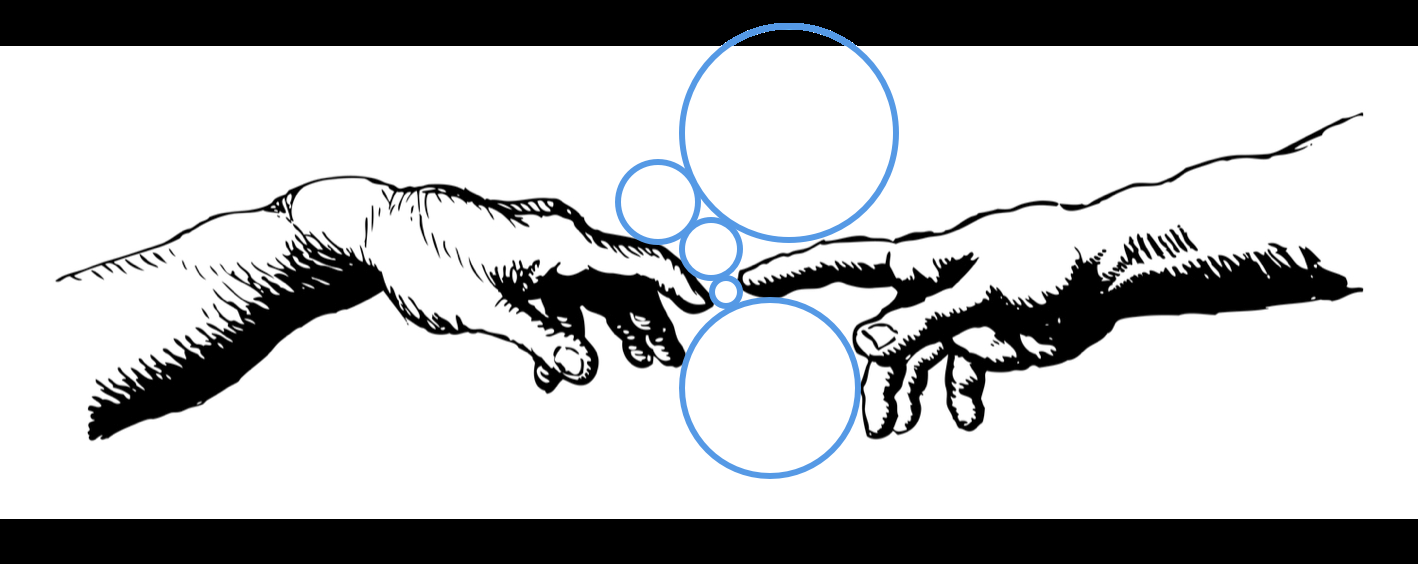

2. Suurissa kaiverrustehtävissä on suositeltavaa jättää tyhjää tilaa (sininen iso ympyrä) jokaiseen kaiverrukseen mahdollisten virheiden varalta.
3. Esikatselussa voit kohdistaa kahteen tai useampaan viitepisteeseen. Jos on osia, jotka oli alun perin tarkoitus poistaa, voit lisätä kohdistusmerkkejä. (Kuvassa punaiset kolmiot ovat poistettavia osia ja keltainen X on viitepiste.)

4. Jos esikatselun sijainti vaihtelee hieman joka kerta, varmista, että kameran kiinnikkeen pohja on lähellä ilmakanavaa ja kone on vaakasuorassa.
5. Kun siirrät konetta, nosta se ensin ja siirrä sitten. Koneen vetäminen voi vahingoittaa jalkatyynyja ja työkappaleita.

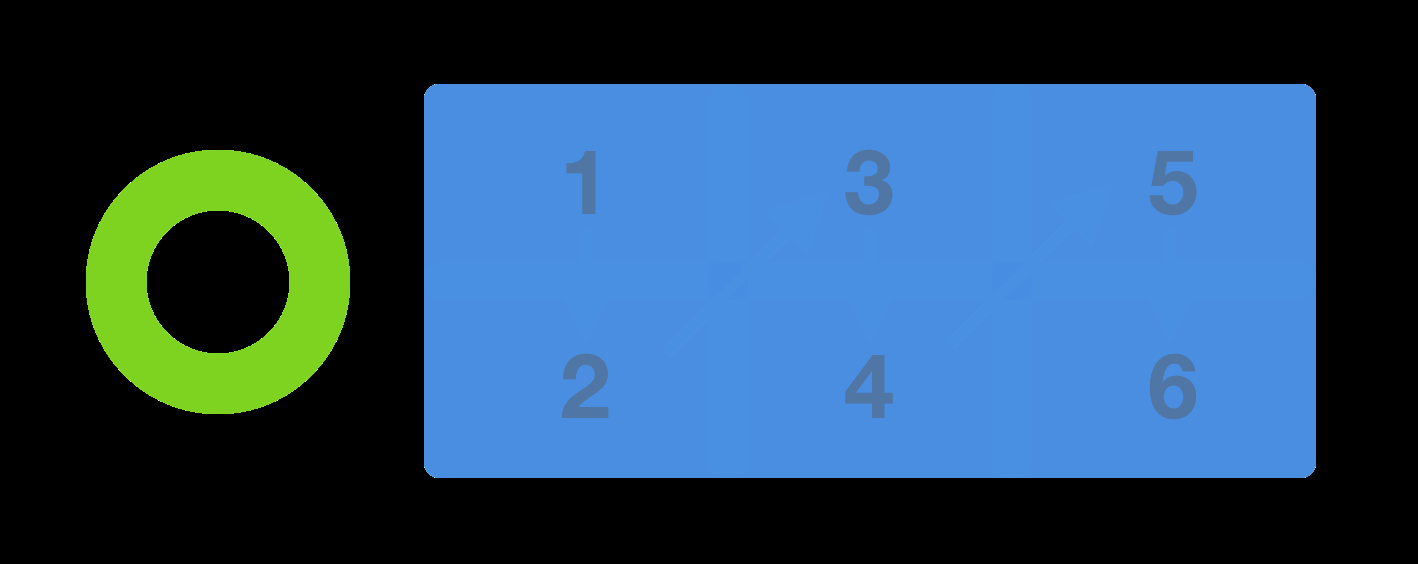

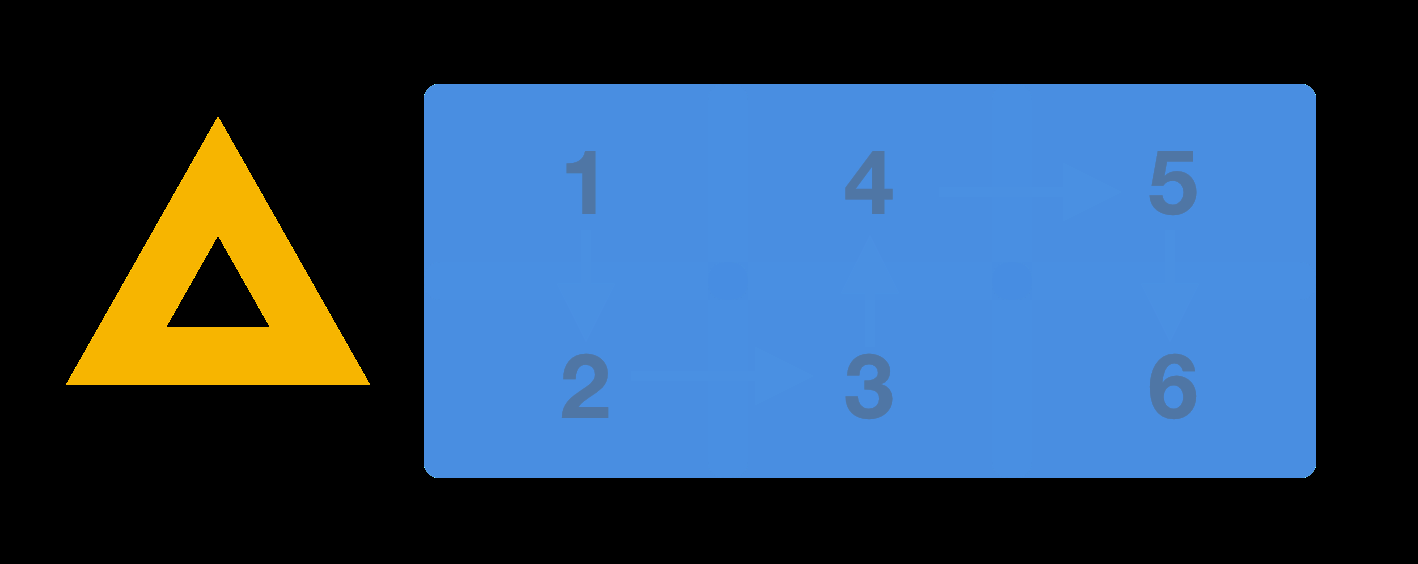

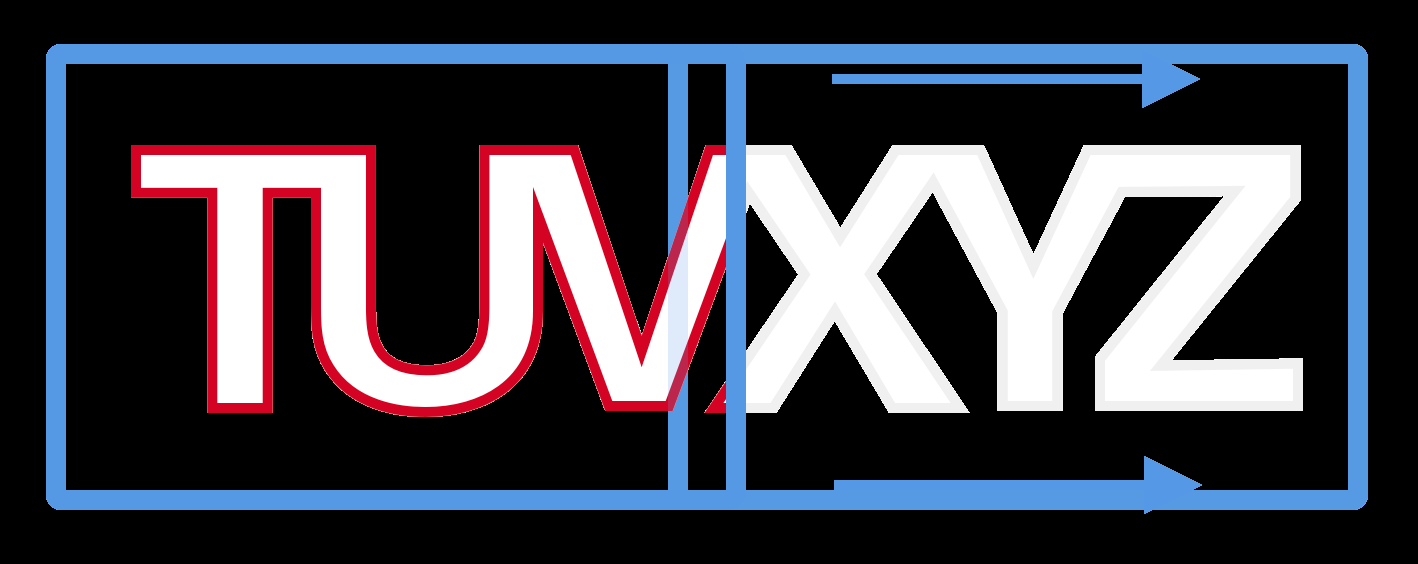

6. Useiden liitosten jälkeen virheet voivat kertaantua. On suositeltavaa kaivertaa peräkkäin liitetyn alueen mukaisesti.

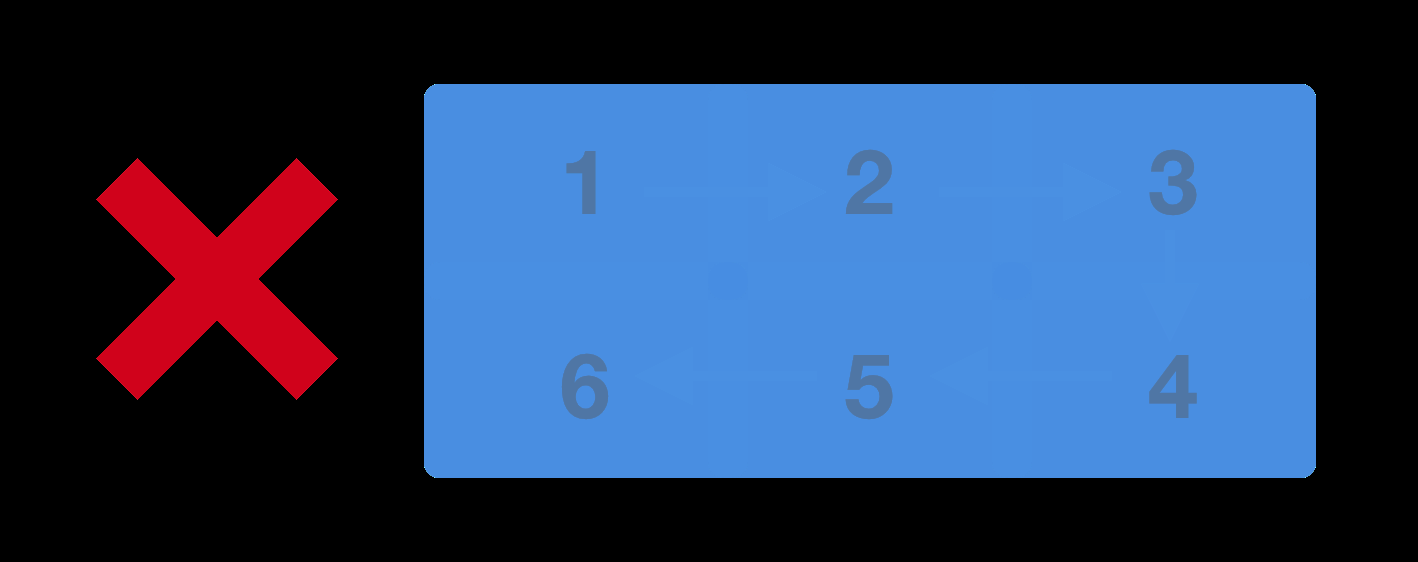

   Mitä suurempi ero vierekkäisten osien järjestyksessä on, sitä suurempi on kertynyt virhe.
