Diodilaserimoduulia (5W, aallonpituus 450nm) voidaan käyttää samanaikaisesti CO2-laserin alkuperäisen kokoonpanon kanssa. Koska tietyntyyppisillä ruostumattomilla teräksillä on korkeampi absorptionopeus siniselle valolle tällä tietyllä aallonpituudella, ne voidaan kaivertaa.
*Älä käytä kosketuspaneelia laserpään ohjaamiseen ylläpitotilassa, kun diodilaserimoduuli on asennettu. Jos haluat siirtää päätä ylläpitotilassa, poista moottorin lukitus ennen laserpään siirtämistä vaurioiden välttämiseksi.

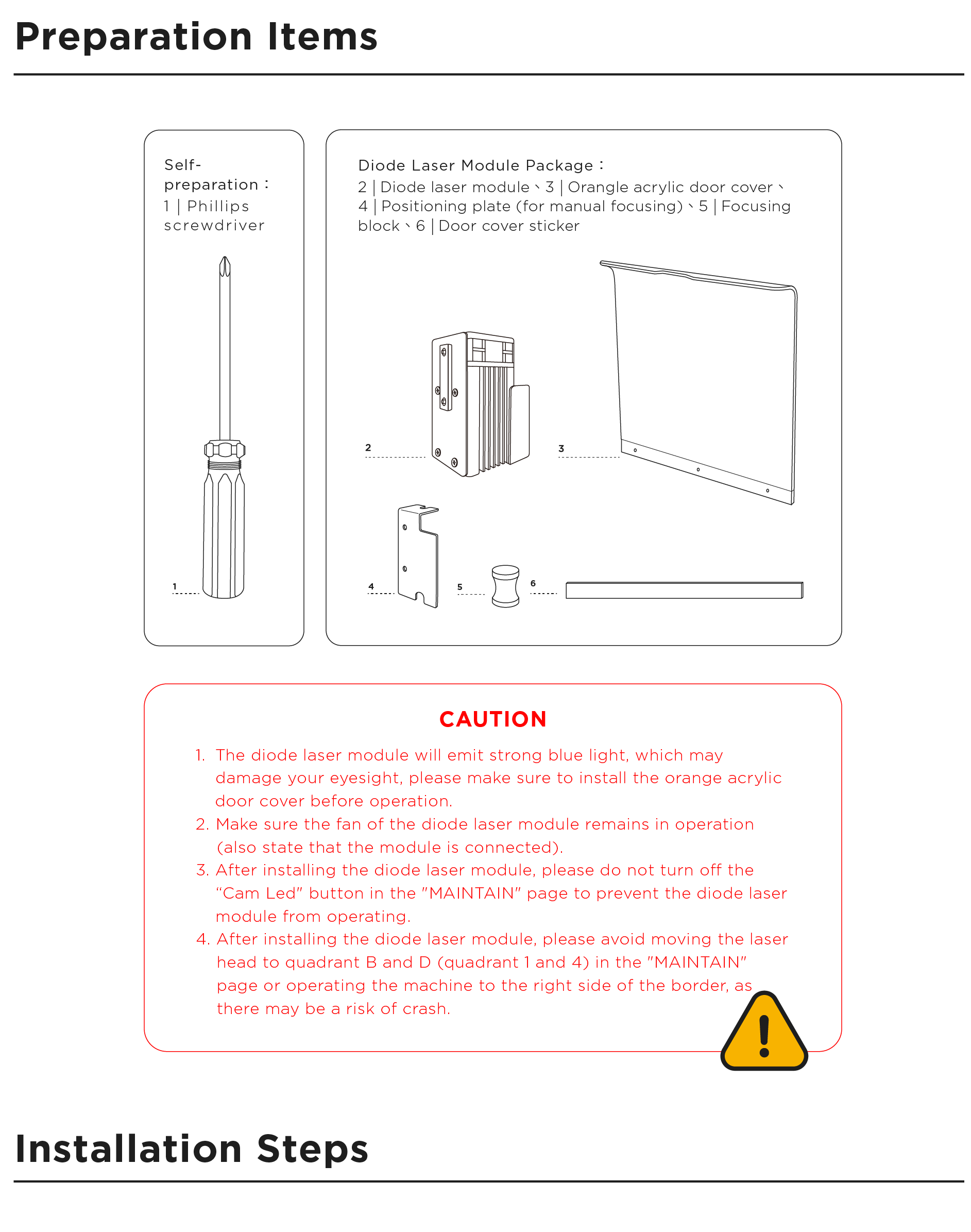

Sammuta kone > Siirrä CO2-laserimoduulin kannatin ylös > Kiinnitä kohdistuslevy CO2-laserimoduulin kannattimeen > Asenna diodilaserimoduuli > Kytke diodilaserimoduulin kaapeli > Vaihda oranssi akryyliovi läpinäkyvään akryylioveen > Käynnistä kone.
*Jos beamossa on automaattitarkennuslisäosa, voit aloittaa asennuksen vaiheesta 4 koneen sammuttamisen jälkeen tai napsauttamalla tätä video.
-
Sammuta kone.
-

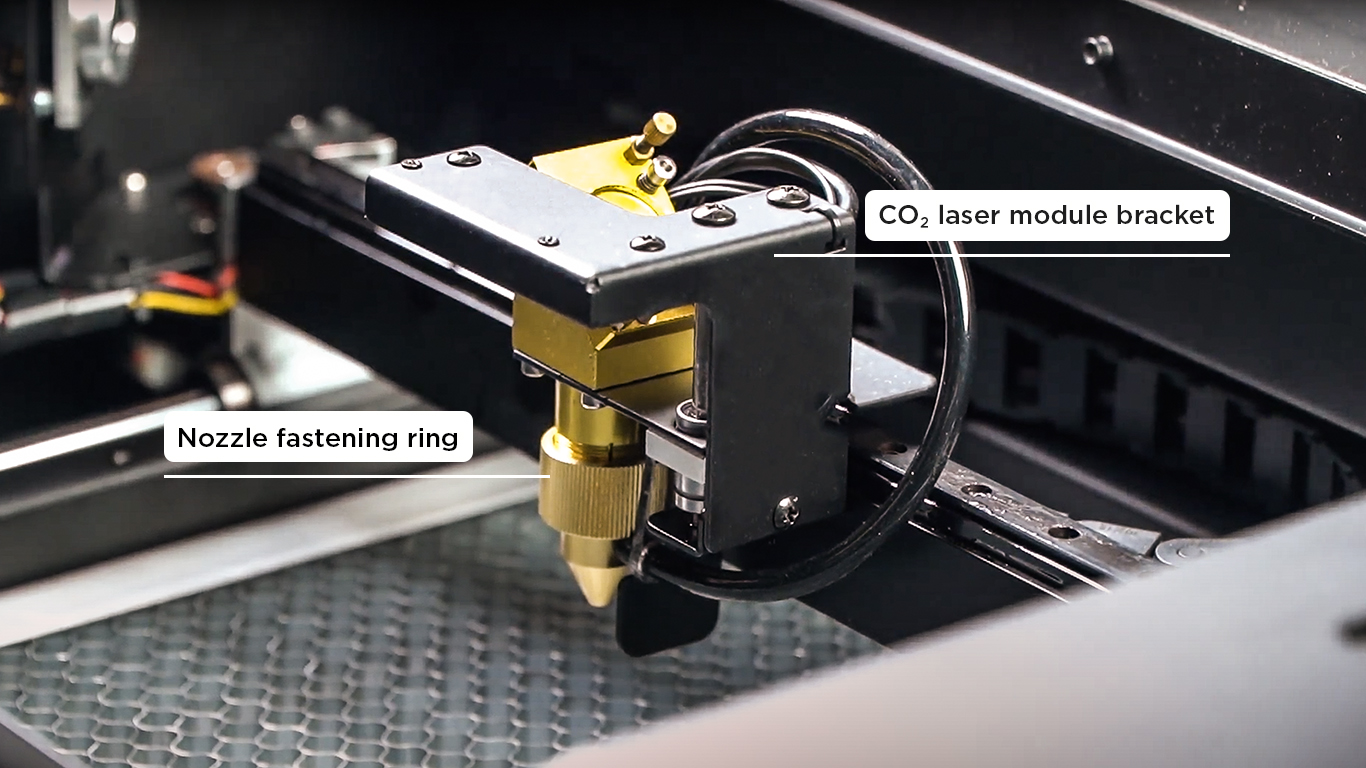

CO2-laserimoduulin kannattimen siirtäminen ylös:
Avaa suuttimen kiinnitysrengas > siirrä CO2-laserimoduulin kannatin ylös > kiristä suuttimen kiinnitysrengas.

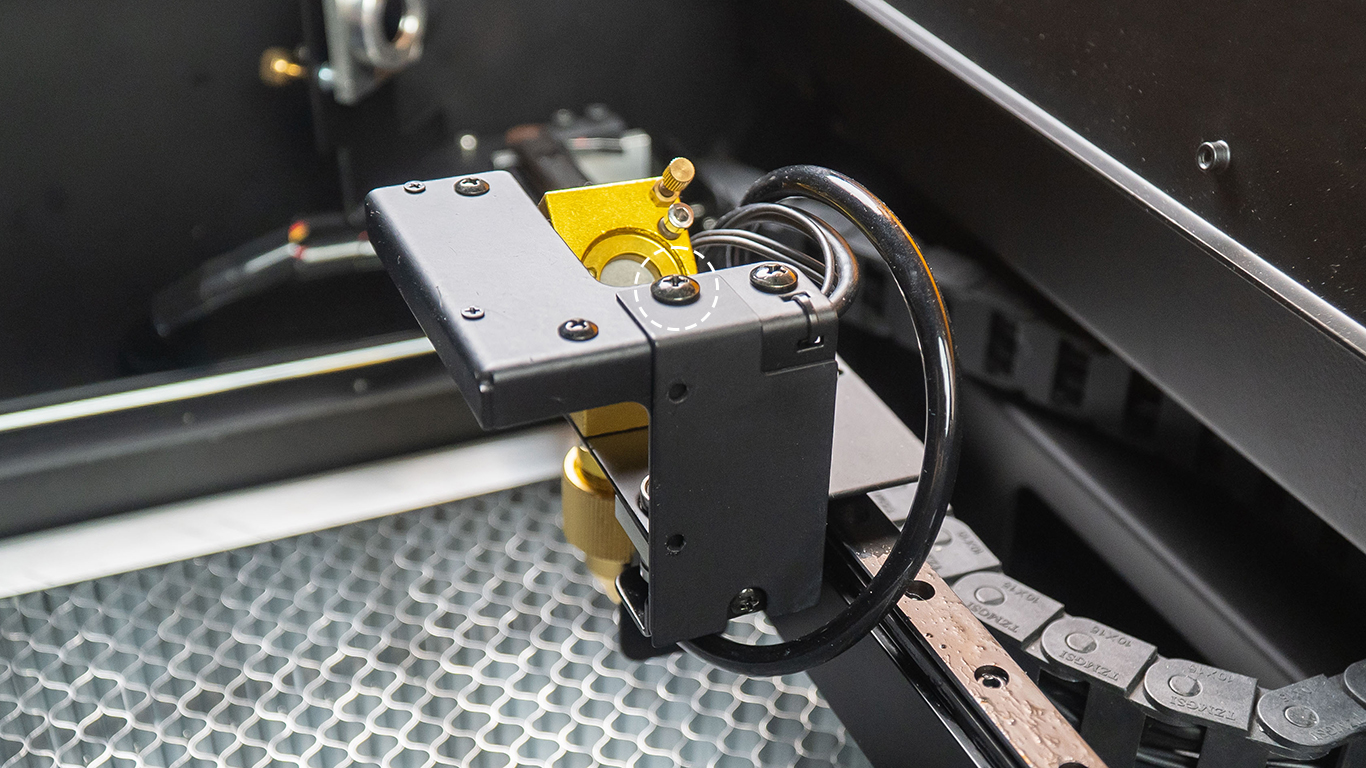

3. Kiinnitä kohdistuslevy CO2-laserimoduulin kannattimeen:
Käytä ristipääruuvimeisseliä alla olevassa kuvassa merkityn ruuvin löysäämiseen > Irrota kohdistuslevyn liimapinta > Kiinnitä kohdistuslevy kuvan osoittamalla tavalla > Lukitse ruuvi takaisin > Jätä se 12 tunniksi.
4. Asenna diodilaserimoduuli:

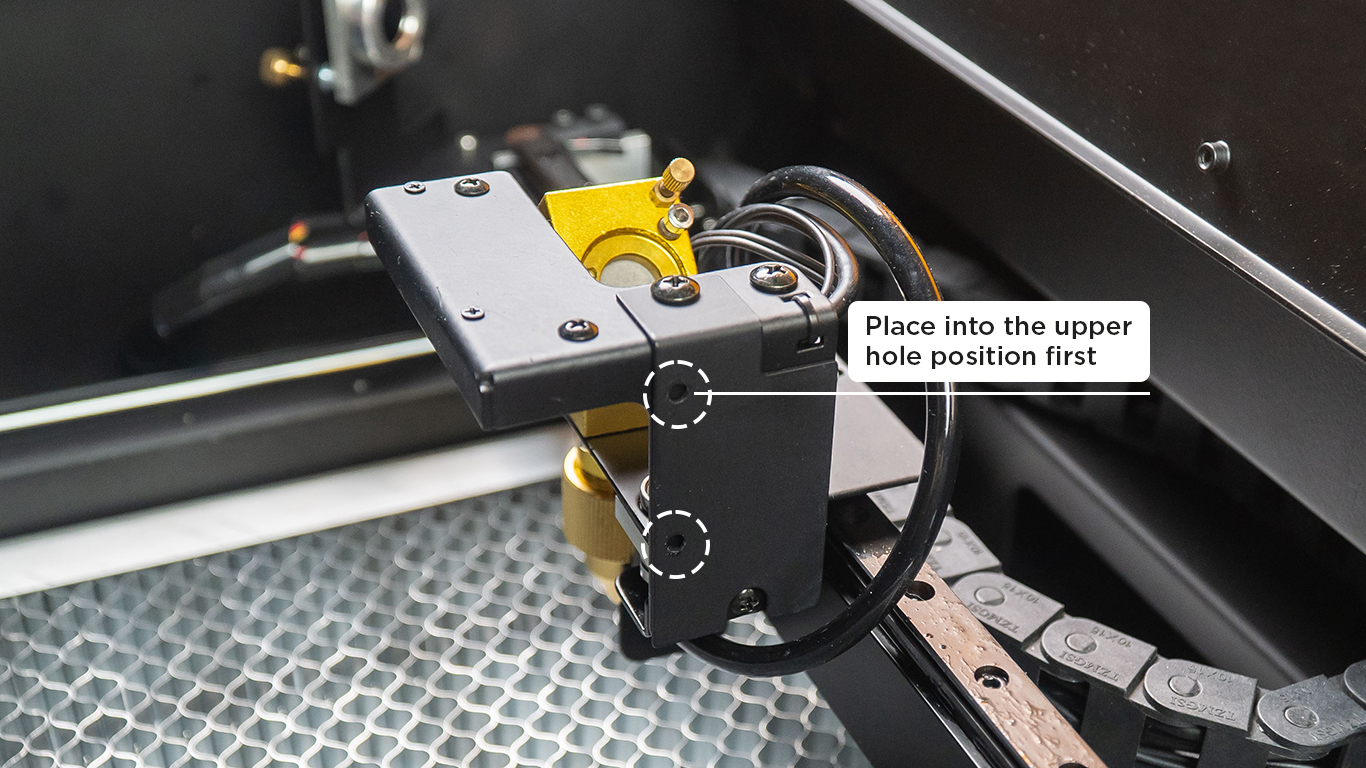

Aseta diodin tapit kohdistuslevyn (tai automaattitarkennuslisäosan kannattimen) reikiin, aseta ensin ylempään reikään paremman toiminnan varmistamiseksi.
Huomaa: Tuulettimen sijainti on yläpuolella.

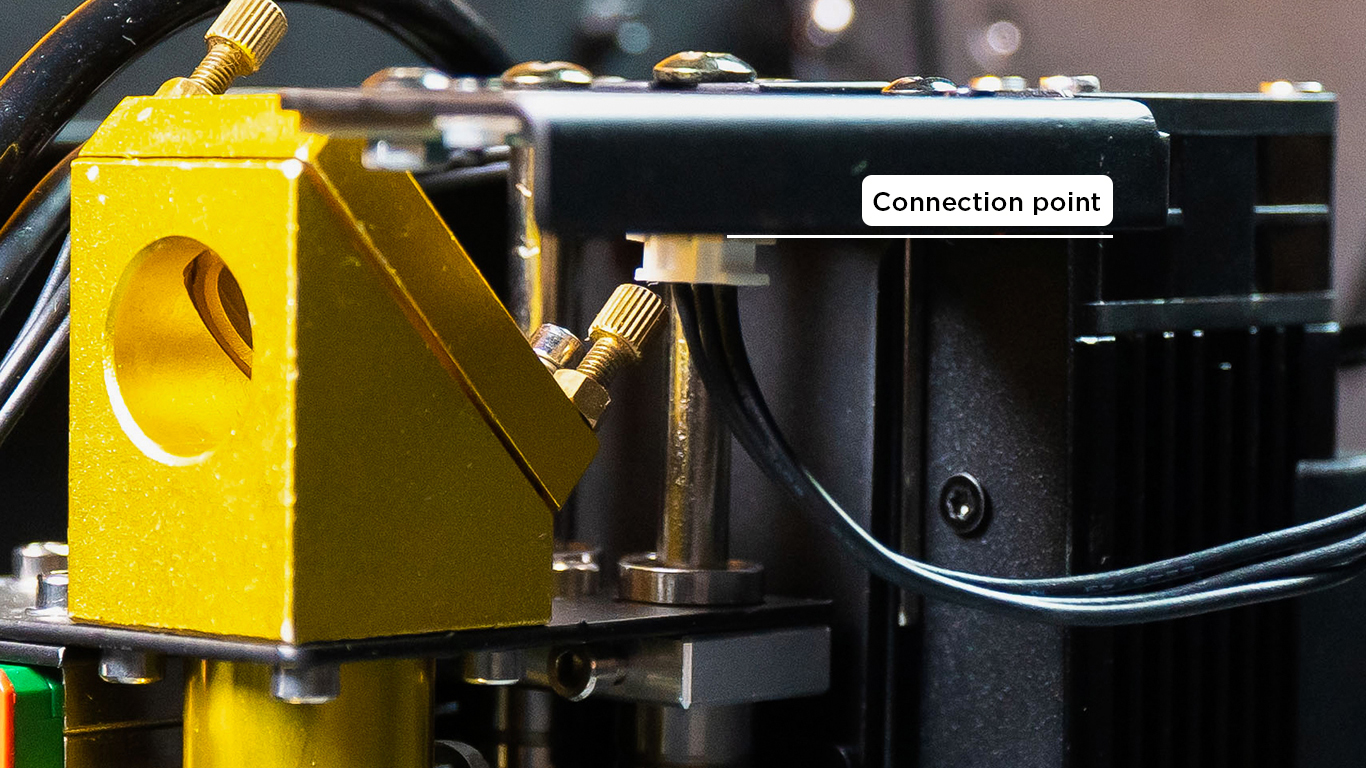

5. Kytke diodilaserimoduulin kaapeli.
Huomaa: Pidä kädet poissa diodilaserimoduulin valosta.

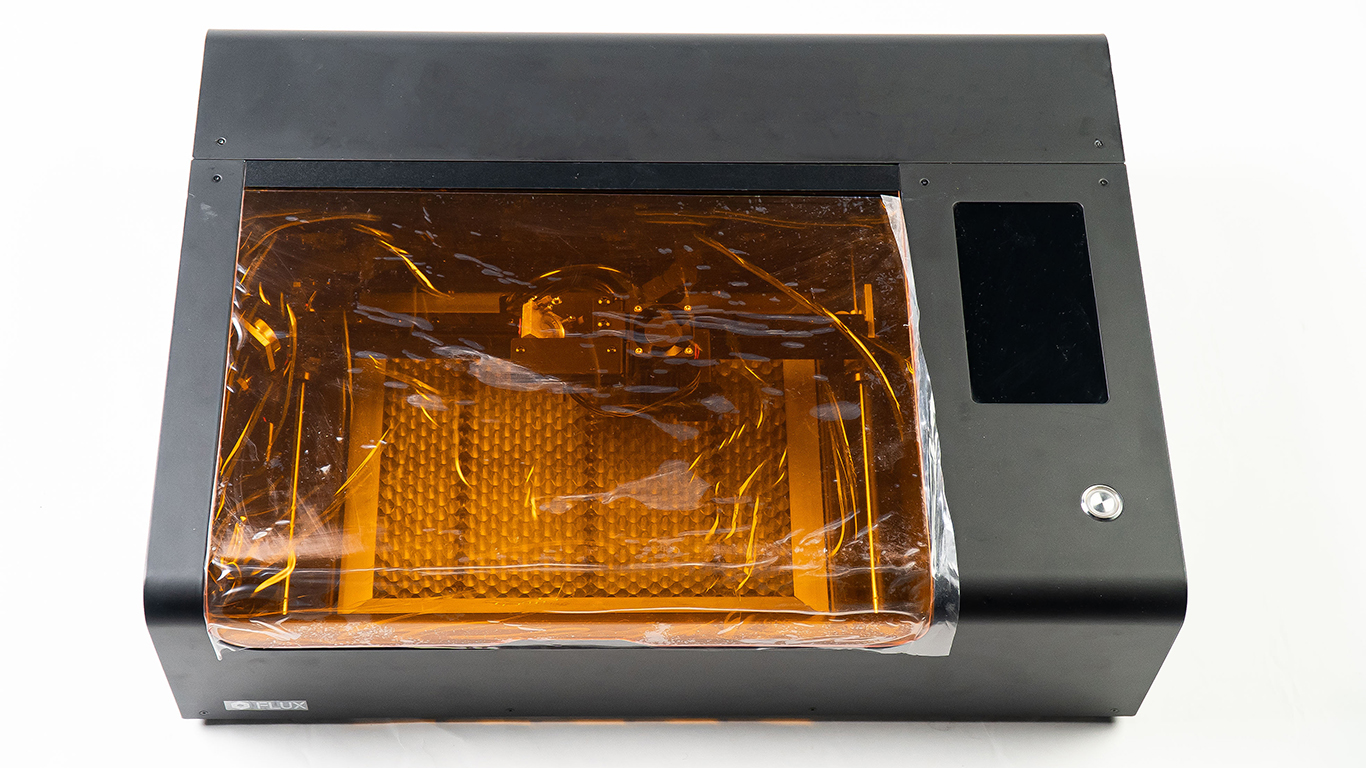

6. Vaihda oranssi akryyliovi vanhan läpinäkyvän akryylioven tilalle:
-

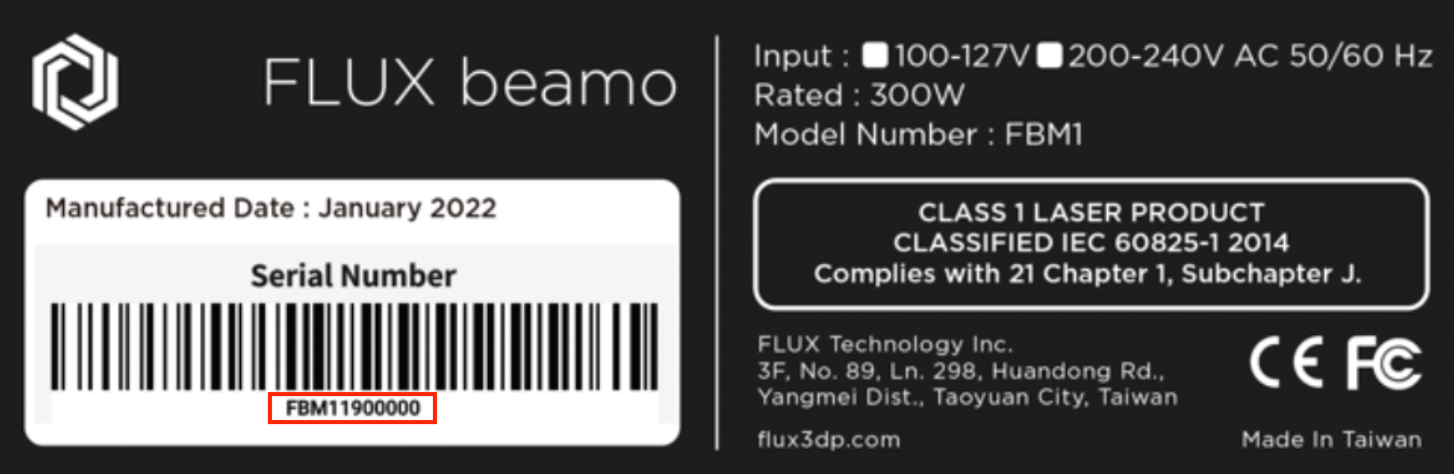

Tarkista ennen asennusta beamon sarjanumero määrittääksesi, mitä ohjetta noudattaa. Sarjanumero on beamon takaosassa alla olevan kuvan mukaisesti:
-
Uudentyyppinen akryyliovi (S/N jälkeen, suurempi kuin tai yhtä suuri kuin FBM12200004):
Seuraa videon ohjeita.
-
Vanhantyyppinen akryyliovi (S/N ennen tai pienempi kuin FBM12200004):

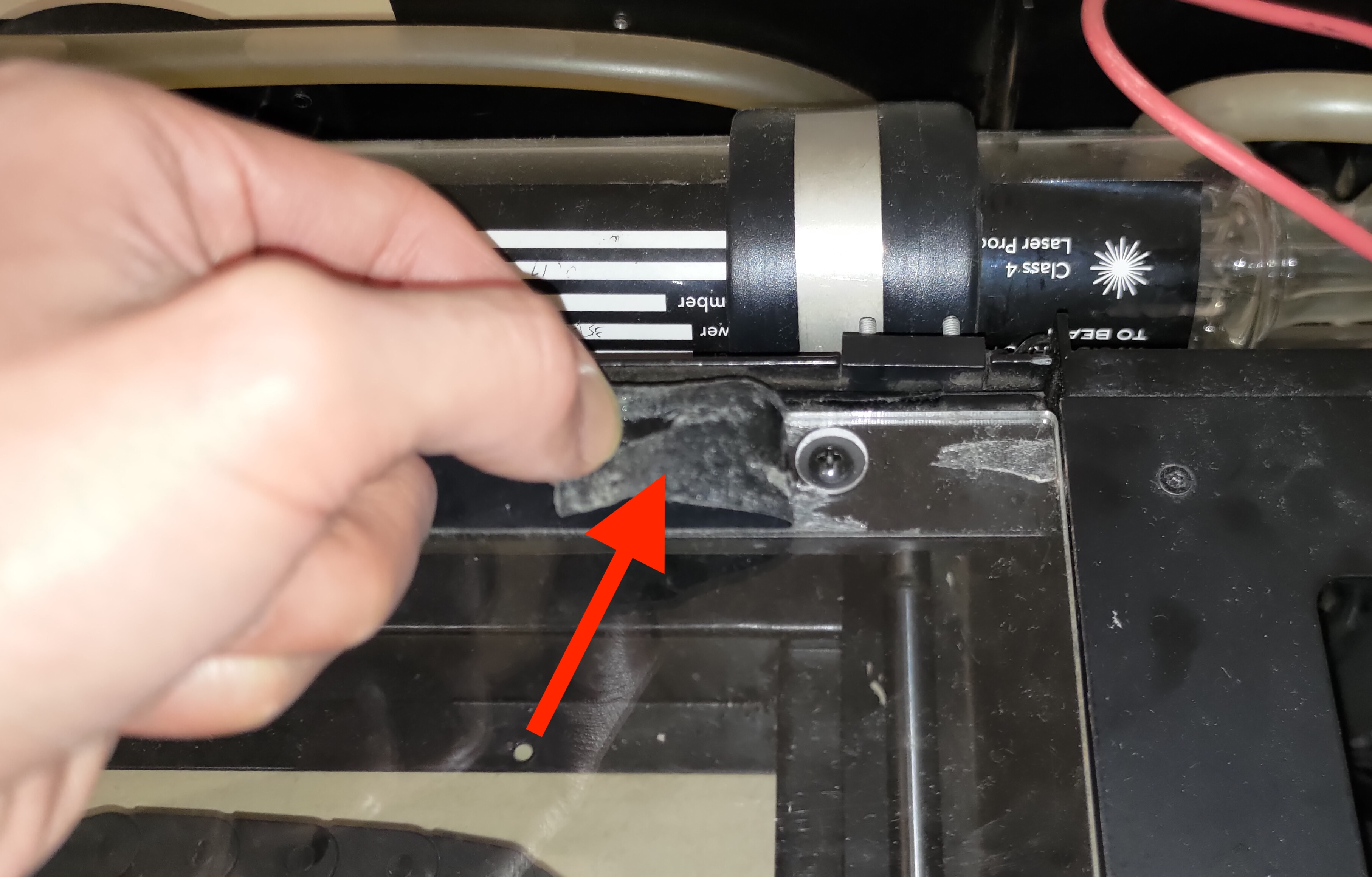

A. Repäise musta tarra irti. (Takakantta ei tarvitse irrottaa.)

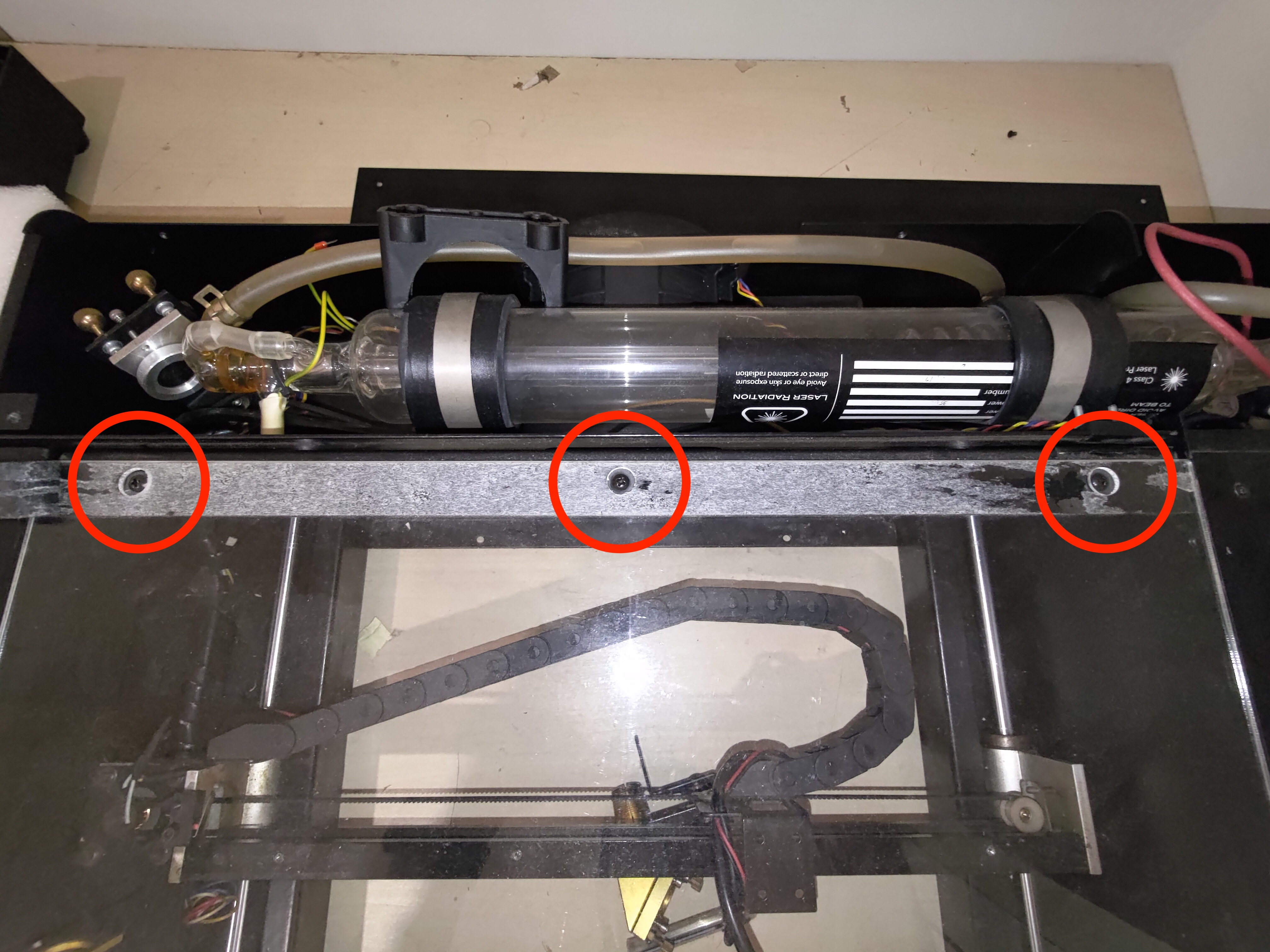

B. Käytä ristipääruuvimeisseliä löysätäksesi läpinäkyvän akryylioven kannen kolme ruuvia.
(Säilytä ruuvit myöhempää käyttöä varten.)
C. Vaihda läpinäkyvä akryylioven kansi oranssiin akryylioven kanteen.
(Oranssin kannen suojakalvon säilyttäminen tai poistaminen on valinnaista.)
D. Ruuvaa takaisin vaiheessa B irrotetut ruuvit.
E. Kiinnitä uusi musta tarra peittämään ruuvit, ja asennus on valmis.
7. Käynnistä laite, ja se on valmis käytettäväksi.
*Älä käytä kosketuspaneelia laserpään ohjaamiseen ylläpitotilassa, kun diodilaserimoduuli on asennettu. Jos haluat siirtää päätä ylläpitotilassa, poista moottorin lukitus ennen laserpään siirtämistä vaurioiden välttämiseksi.
Koska diodilasermoduulin laserin ulostuloasento on eri kuin CO2-laserilla, kalibrointi on tarpeen laserpäiden välisen poikkeaman saamiseksi.
* Ennen diodilasermoduulin kalibrointia varmista, että kameran kalibrointi on tarkka ("Kalibroi kamera" on suoritettu).
1. Diodilasermoduulin kalibrointi, tarkennuksen valmistelu:
Valitse koneen nimi valikosta "Kone" > "Kalibroi diodilasermoduuli" > Tarkenna valkoiselle paperille > Piirrä kalibrointikuva.
Jos diodilasermoduulia ei ole kalibroitu, kaiverrusasento saattaa poiketa.
2. Kohdista punaisen neliön ulkoreuna ruudukon keskineliöön:
Vain siirtymää voidaan säätää, kunnes punainen neliö osuu ruudukon keskineliöön (kohdistamalla punaisen neliön ulkoreuna leikattuun neliöön). Jos punaisen neliön koko on väärä, sinun on tehtävä "Kalibroi kamera" uudelleen.
3. Esikatsele kaiverrettu ruudukkoalue.
4. Varmista, että diodilasermoduuli on kalibroitu oikein:
Paperi on kiinnitettävä paikoilleen, jotta sen asento ei muutu kaiveruksen aikana. Piirrä objekti tiettyyn kohtaan, luo sama objekti samaan kohtaan toiselle tasolle ja käytä CO2- ja diodilasermoduulia kaivertamaan kaksi tasoa erikseen. Jos kaiverrusasemat osuvat oikein päällekkäin, diodilasermoduuli on kalibroitu oikein; jos tulokset eivät osu päällekkäin, "Kalibroi kamera" ja "Kalibroi diodilasermoduuli" on suoritettava uudelleen. Vältä suljettuja vektorigrafiikkaobjekteja, muuten kaiverrus katkeaa eikä sitä voi verrata.
5. Diodilaserimoduulin kalibrointi on valmis.
Vaihda kaiverrusmateriaali > avaa ohjelmisto "Diode Laser" > tarkenna kohteeseen > kameran esikatselu > muokkaa kaiverruskohdetta > säädä parametrit ja toimita tehtävä.
1. Vaihda kaiverrusmateriaali:
Vaihda kalibrointivalkoinen paperi kaiverrusmateriaaliksi.
2. Avaa ohjelmisto "Diode Laser":

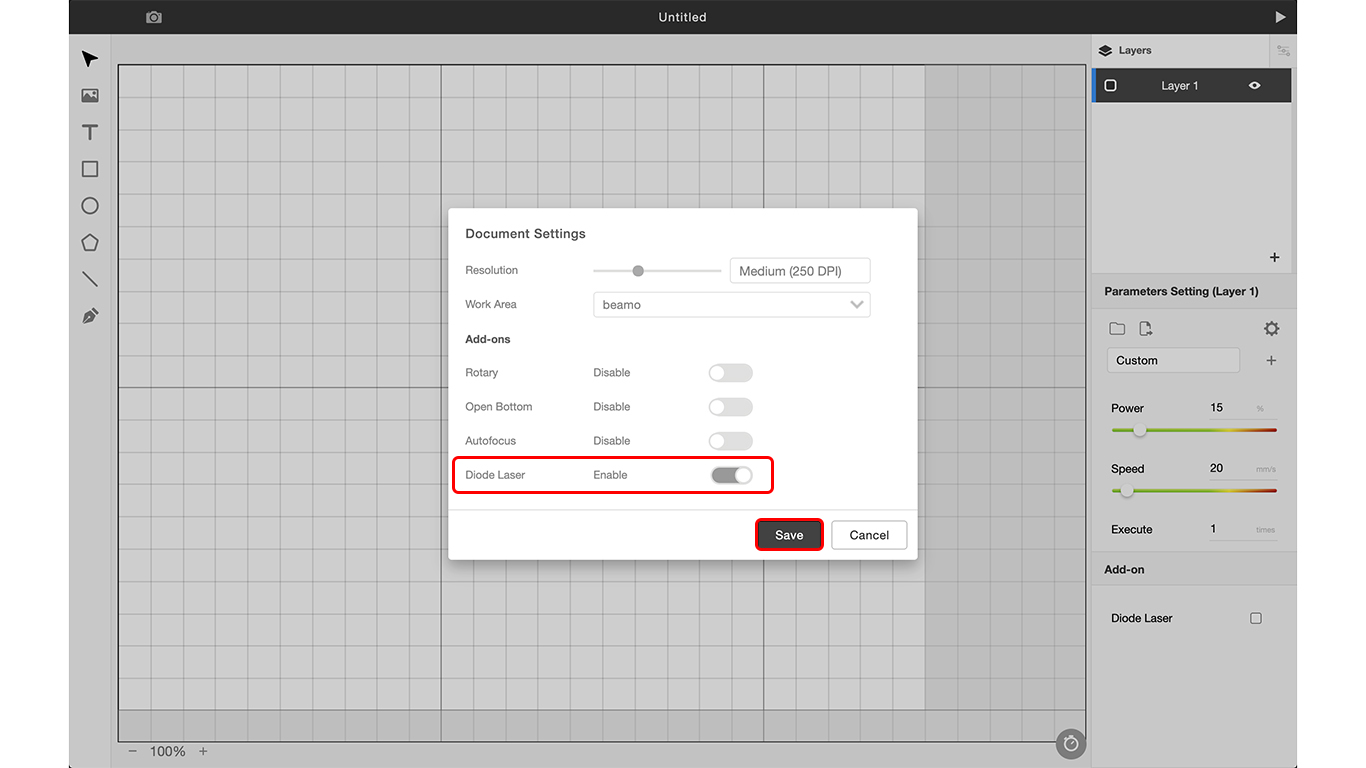

Valikko > "Muokkaa" > "Asiakirja-asetukset" > Ota käyttöön "Diode Laser" > "Tallenna".

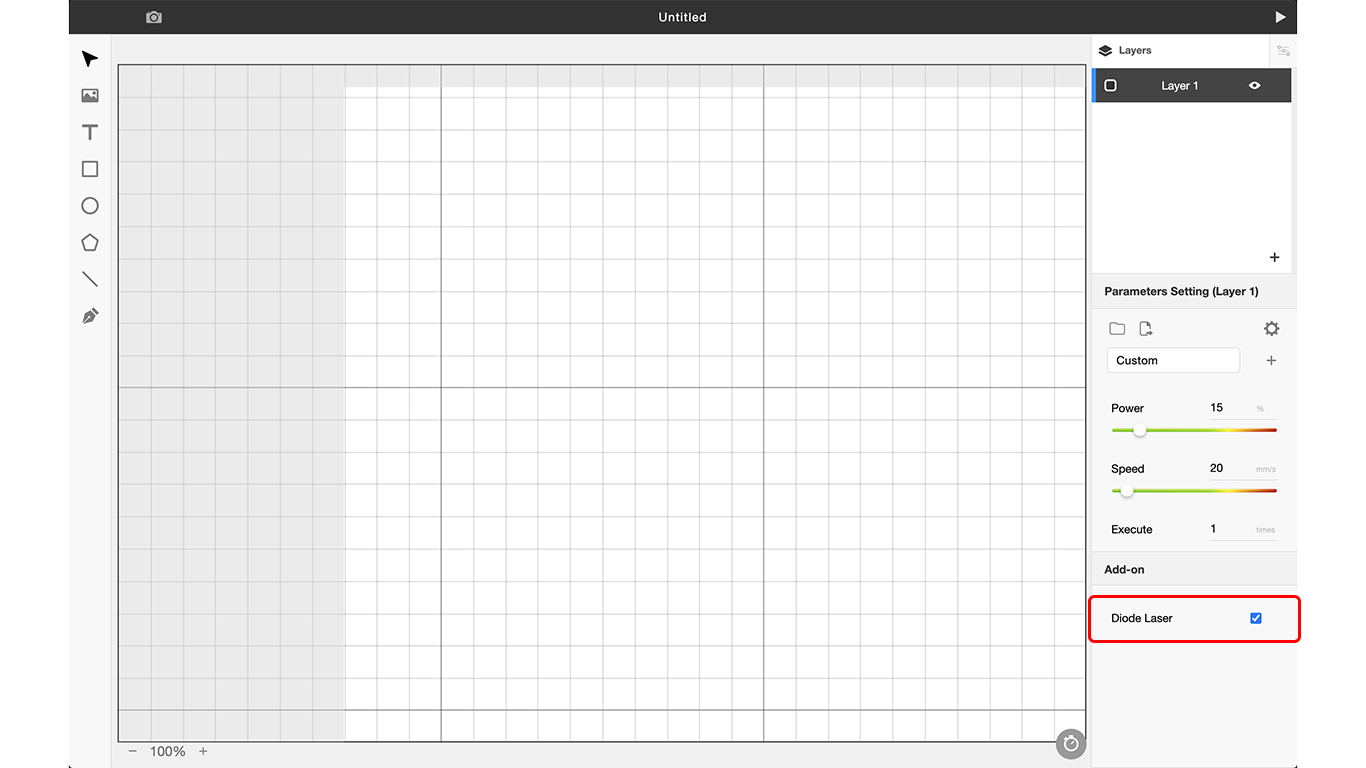

Jos "Diode Laser" -toimintoa ei ole kytketty päälle, ohjelmiston näytön alueen rajoitusta ei voida ottaa käyttöön ja on olemassa diodin törmäysvaara. Kun "Diode Laser" -toiminto on kytketty päälle, "Diode Laser" -vaihtoehto ilmestyy parametrien alle.
Kun valintaruutu on valittu, voit käyttää diodilaserimoduulia kaivertamiseen kyseisellä tasolla.

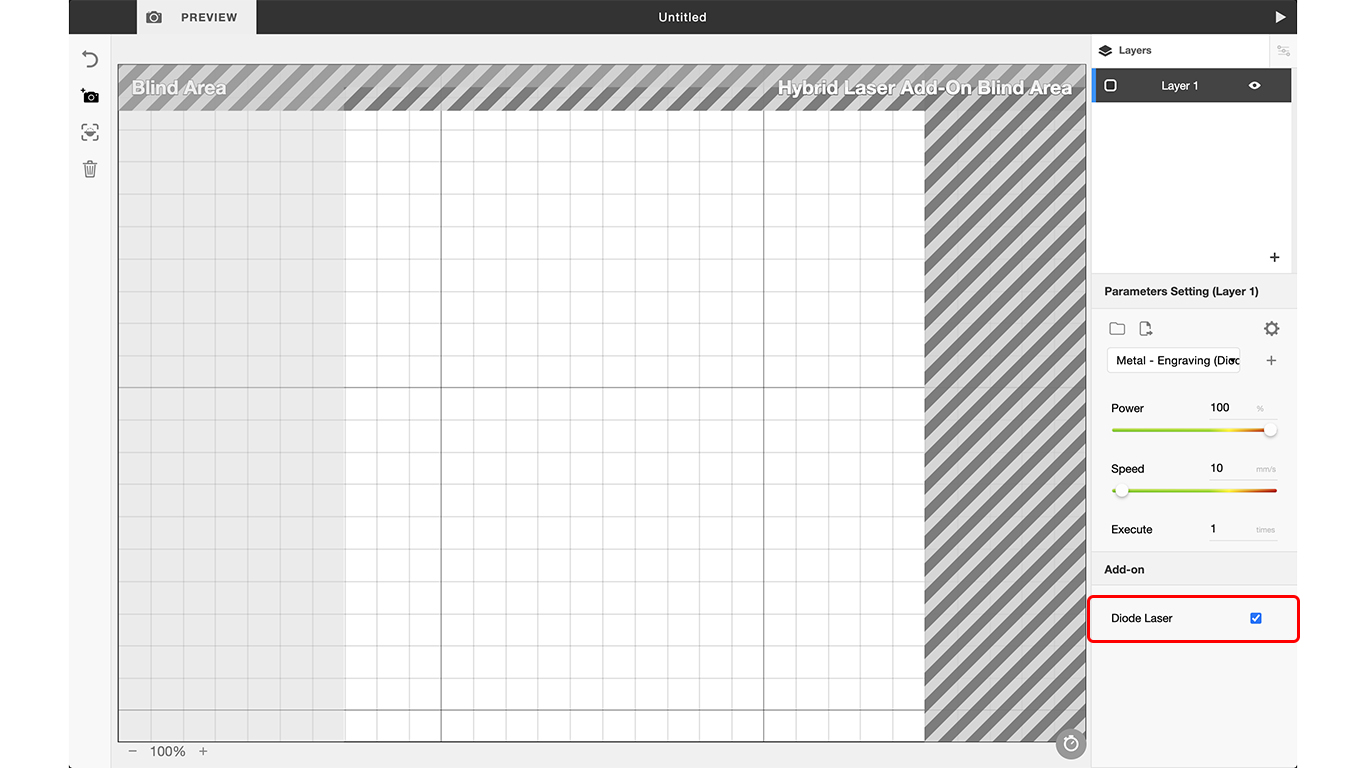

- Tasoille, joissa "Diode Laser" on valittu, työskentelyalue rajoitetaan harmaalla alueella.
- Jos "Diode Laser" -valintaa ei ole valittu, taso kaiverretaan ja leikataan CO2- laserilla; vältä sijoittamasta kaiverrettavaa kohdetta liian lähelle oikeaa reunaa, muuten on olemassa vaara, että diodilaserimoduuli törmää koneeseen.
Jos diodilasermoduulia käytetään usein, voit asettaa diodilaseriin oletusarvoisesti päälle (Valikko > "Beam Studio" > "Asetukset" > Lisäosa - Diodilaser oletus: Päällä).
- Harmaa tausta: alue, jota diodilasermoduuli ei voi kaivertaa (Diodilasermoduuli ei yllä vasemmalle.) Jos "Diodilaser" ei ole valittuna, harmaa tausta käännetään koneen oikealle puolelle. CO2-laser ei voi toimia siellä, koska laserpää ei yllä oikealle.
- Viivoituskuvio: alue, jota kamera ei voi esikatsella (diodilasermoduulin estämä sijainti)
Työskentelyalue | Asennuksen jälkeen diodilasertyöalue on 230mm x 200mm, CO2-lasertyöalue pienenee 250mm x 200mm
3. Tarkenna kohteeseen:

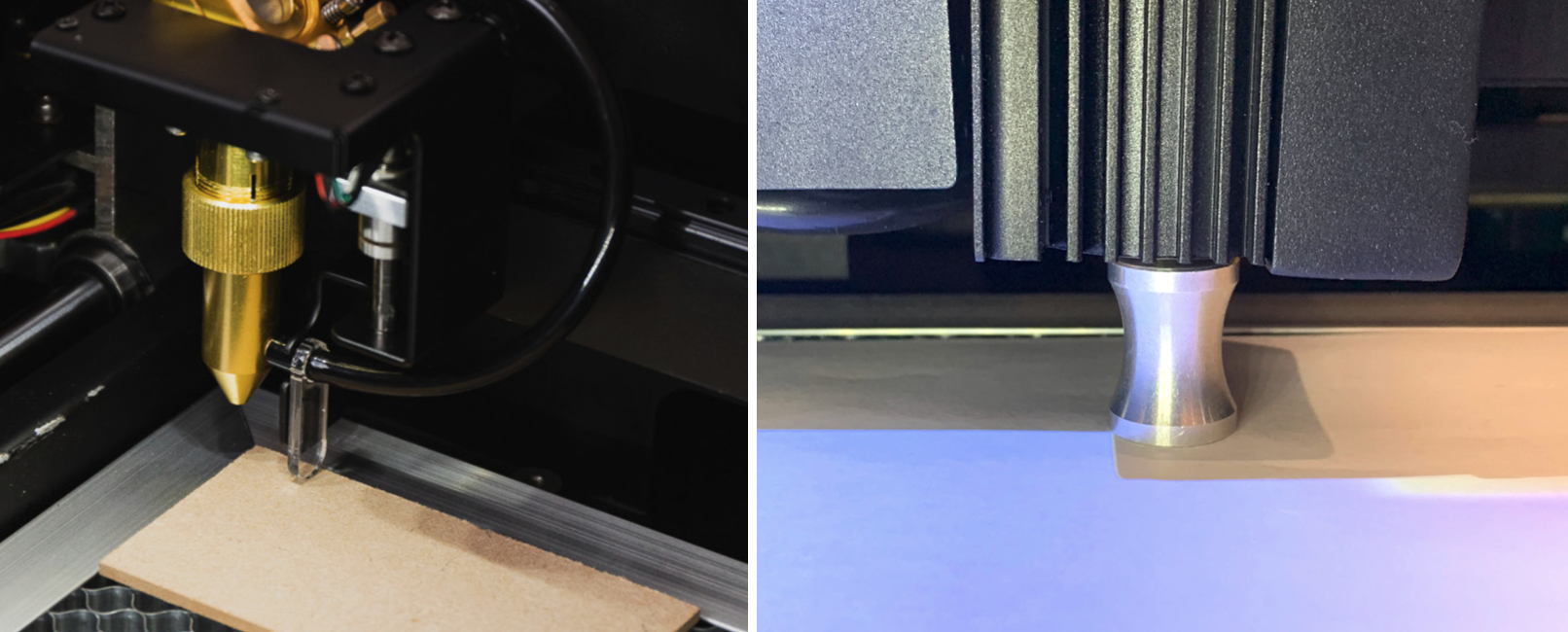

- Manuaaliseen tarkennukseen voit käyttää tarkennussondia tai tarkennuslohkoa, löysää suuttimen kiinnitysrengasta ja tee tarkennussondi koskettamaan kaiverrusmateriaalia, kiristä sitten suuttimen kiinnitysrengas ja käännä tarkennussondi takaisin tarkennuksen jälkeen. (Polttoväli: 12mm)
- Automaattitarkennuksessa kaksoisnapsauta lisäosan sivupainiketta, jotta sondi koskettaa kaiverrusmateriaalia.
4. Kameran esikatselu:
Esikatsele kaiverrusmateriaalin alue.
5. Muokkaa kaiverruskohdetta.

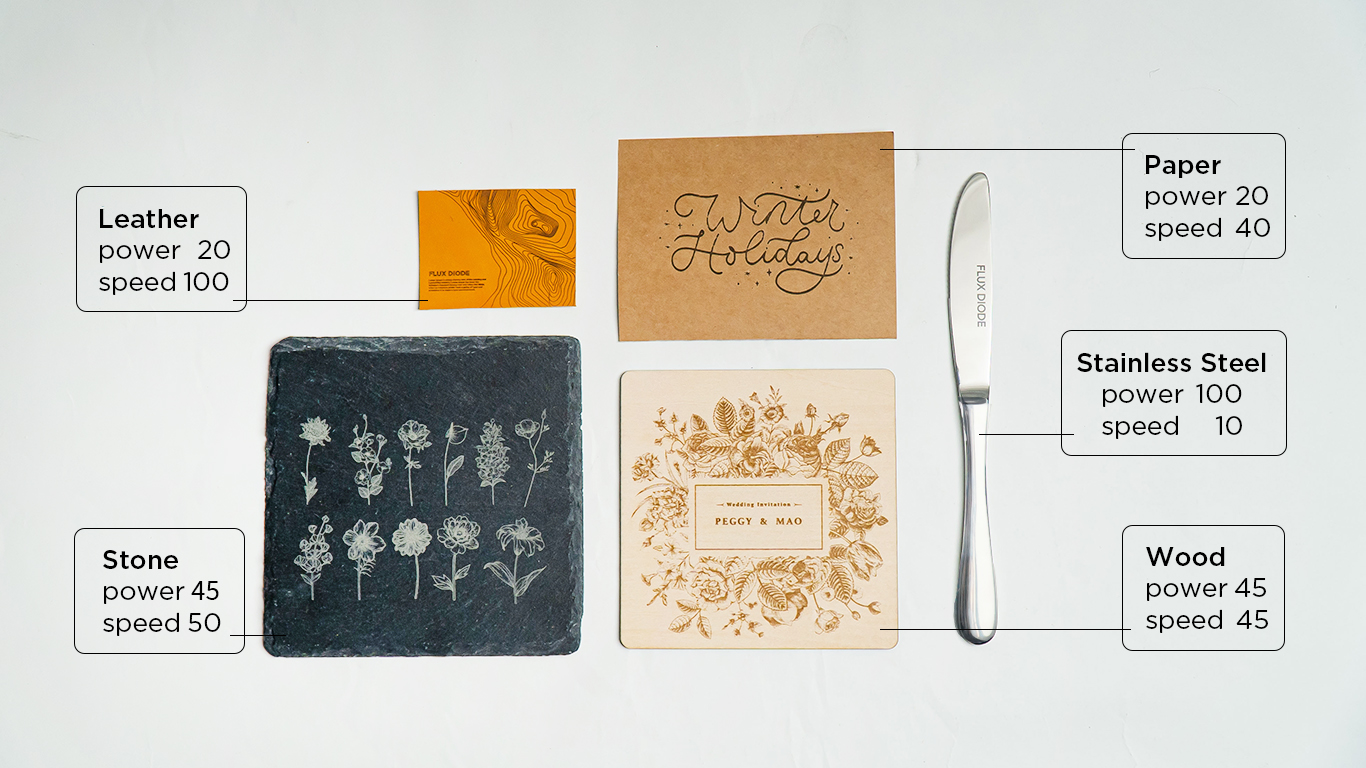

6. Säädä parametrit ja toimita tehtävä:
Diodilasermoduulin on toimittava suuremmalla teholla, muuten se ei voi kaivertaa materiaalia.
Yleensä suositellaan käyttämään 100% tehoa ja 4~10mm/s nopeutta kaiverrettaessa ruostumatonta terästä.
Todellinen kaiverrusvaikutus riippuu omista testituloksistasi.
Diodilasermoduuli ei tuota valoa.
Mahdolliset syyt:
-
Beam Studio ei ole ottanut diodilasermoduulia käyttöön yllä olevien vaiheiden mukaisesti.
-
Koneen "Tehokerroin"-asetus on aivan liian alhainen, säädä se takaisin oletusarvoon 1.0.
-
Diodilasermoduuli ei ole päällä:
Jos ei, siirry "YLLÄPITO"-sivulle ja napsauta "Cam Led" -painiketta. Jos tuuletin alkaa pyöriä, se tarkoittaa, että diodi on päällä. ("Cam Led" -painike on diodilasermoduulin kytkin.)
*Jos yllä olevat vaiheet eivät vieläkään ratkaise ongelmaa, ota yhteyttä asiakaspalvelutiimiin.
