beamo - Automaattitarkennuksen lisäosan asennus

 Oman turvallisuutesi vuoksi sammuta laite ja irrota se pistorasiasta.

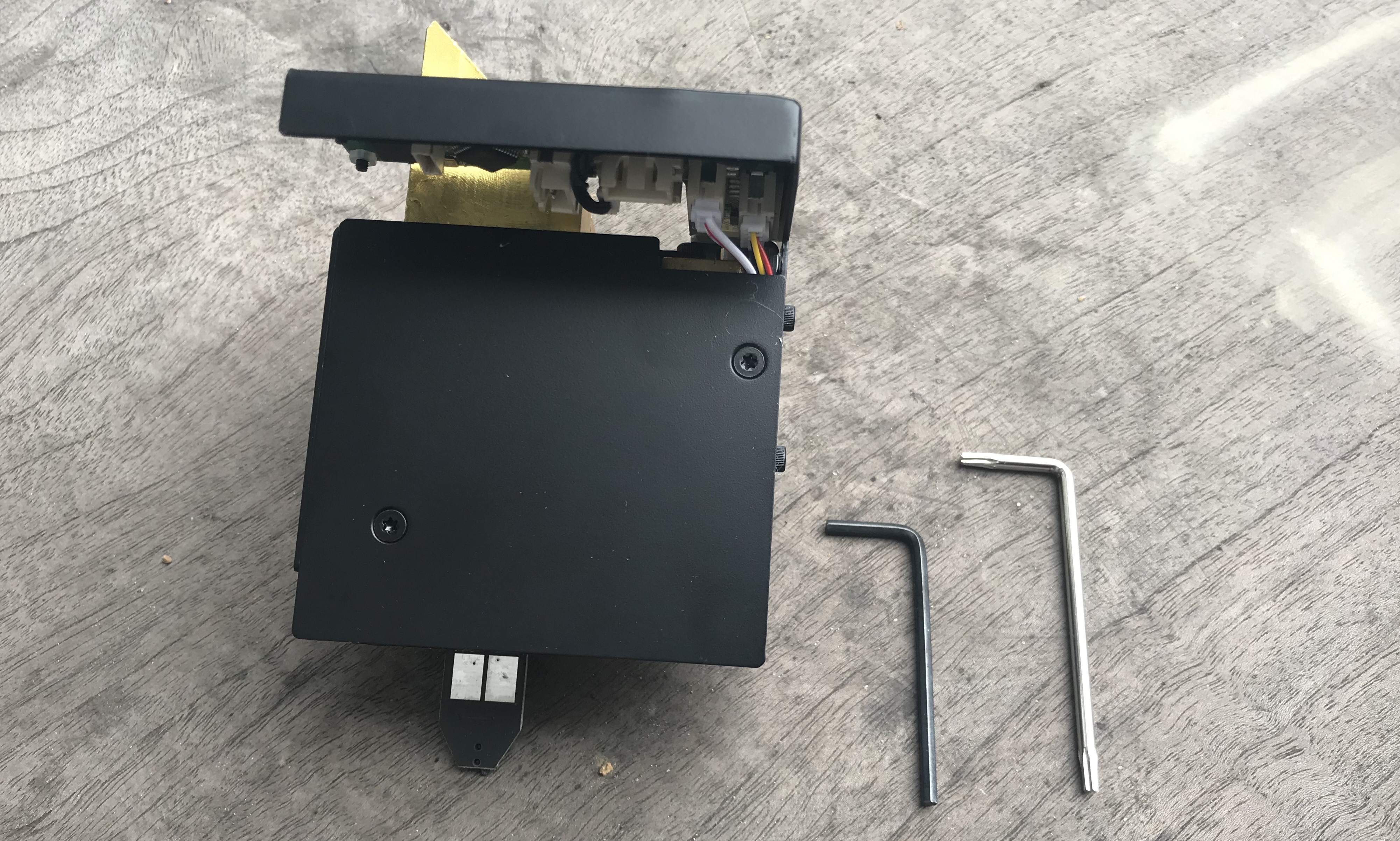

①Automaattitarkennuslisäosa ②Kuusiokoloavain ③Tähtiavain (alkuperäisessä beamo-pakkauksessa)

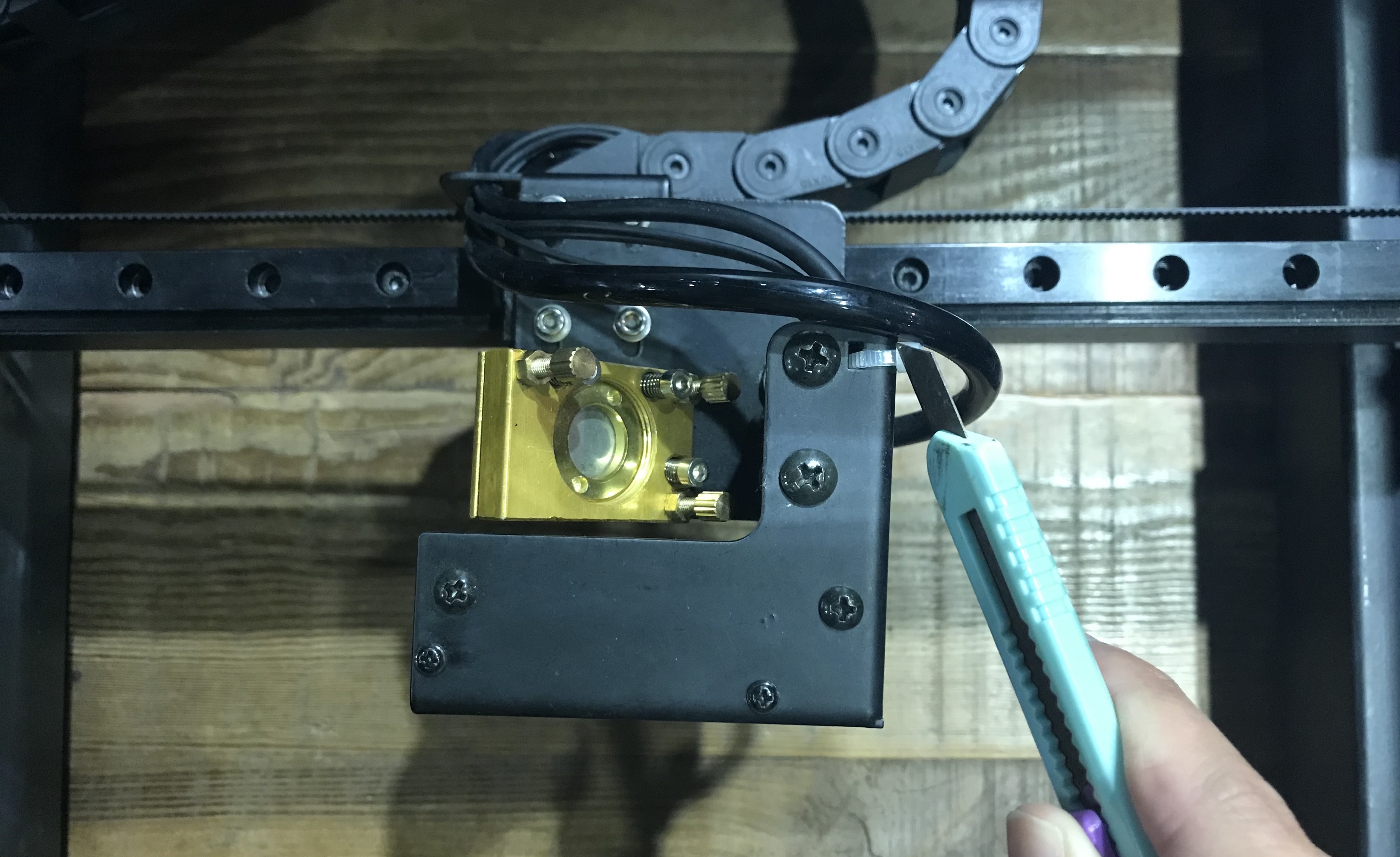

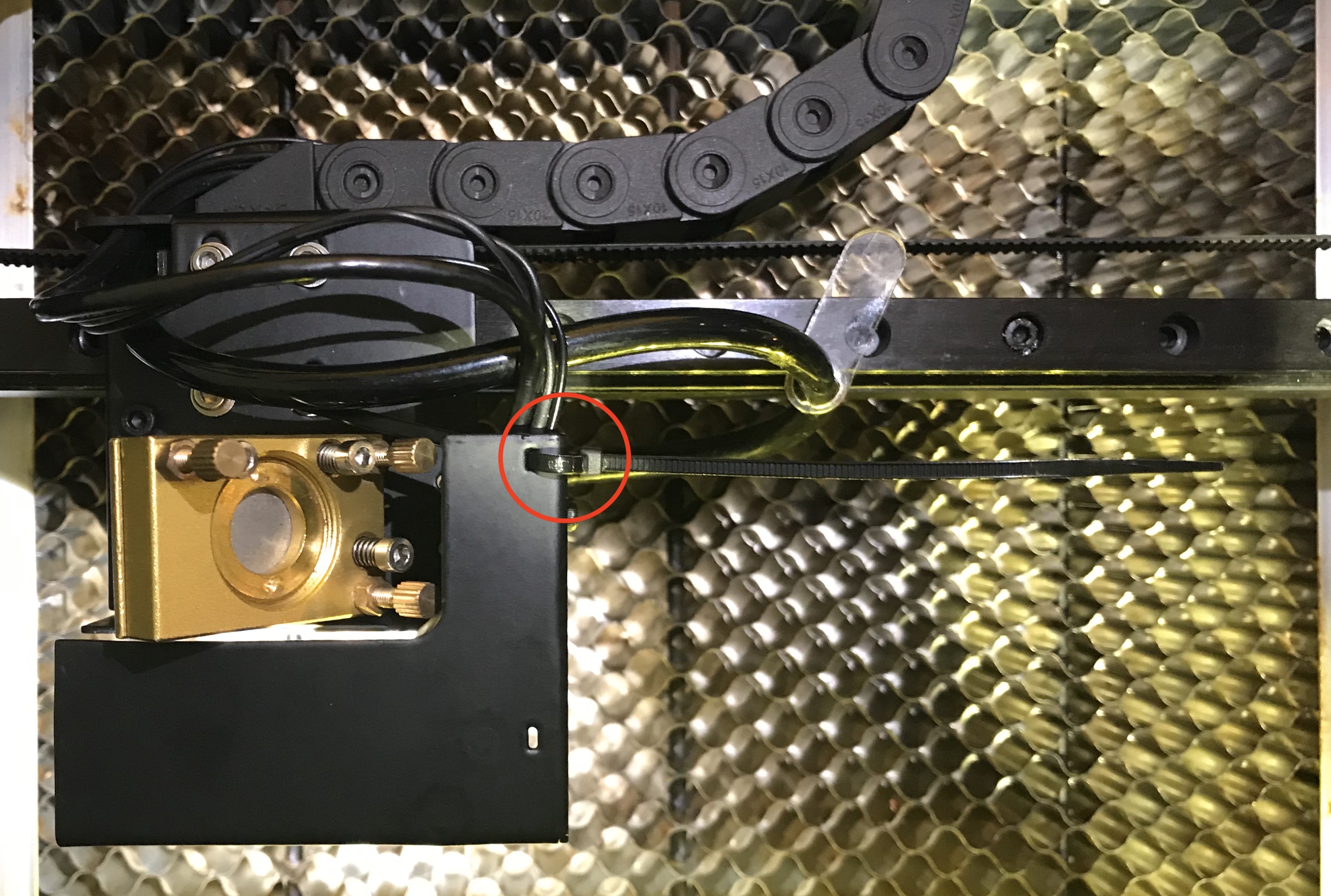

1. Leikkaa kaapelia paikallaan pitävä muoviside.

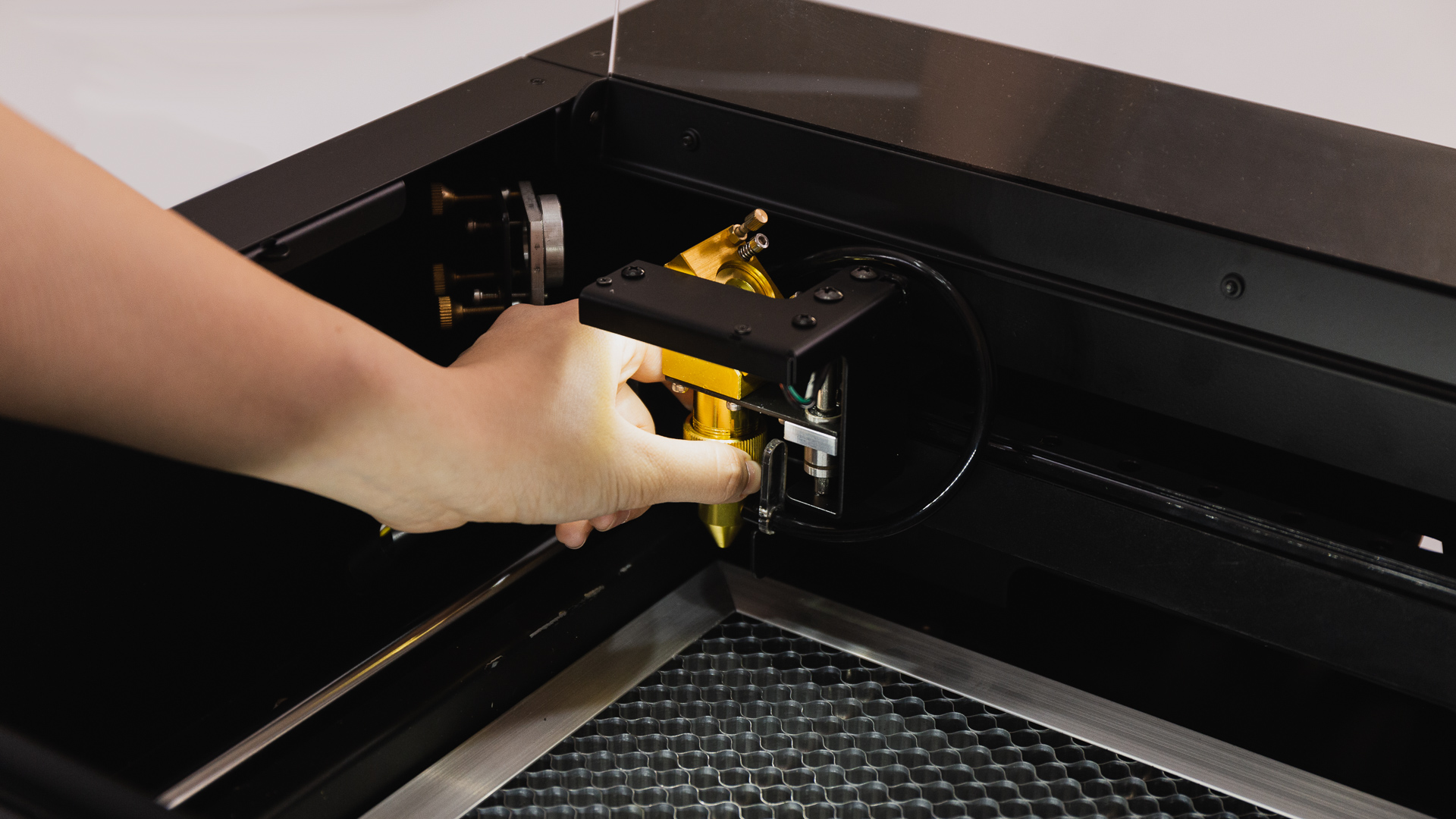

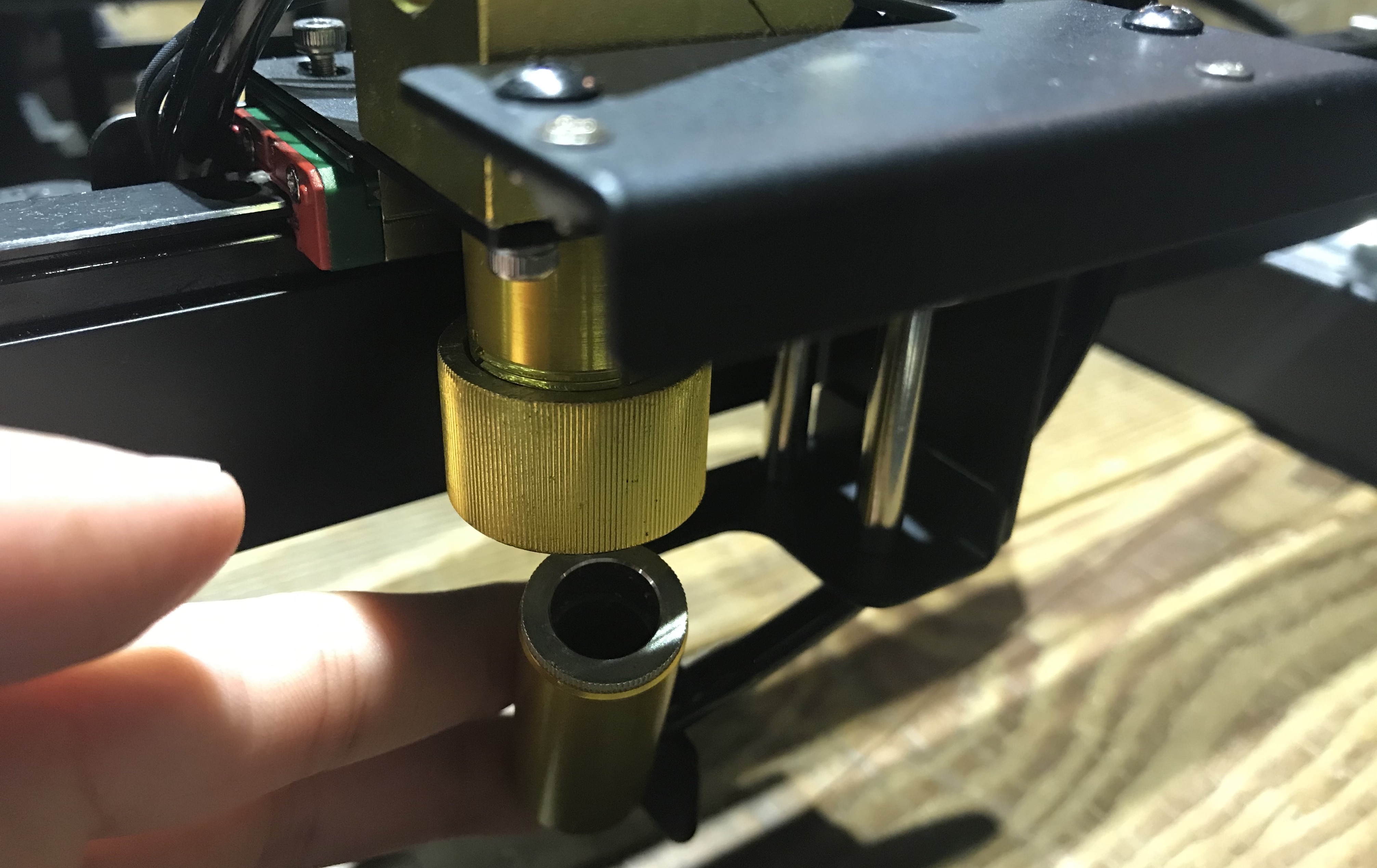

2. Löysää laserin pään tarkennusrengas ja irrota laserpää.

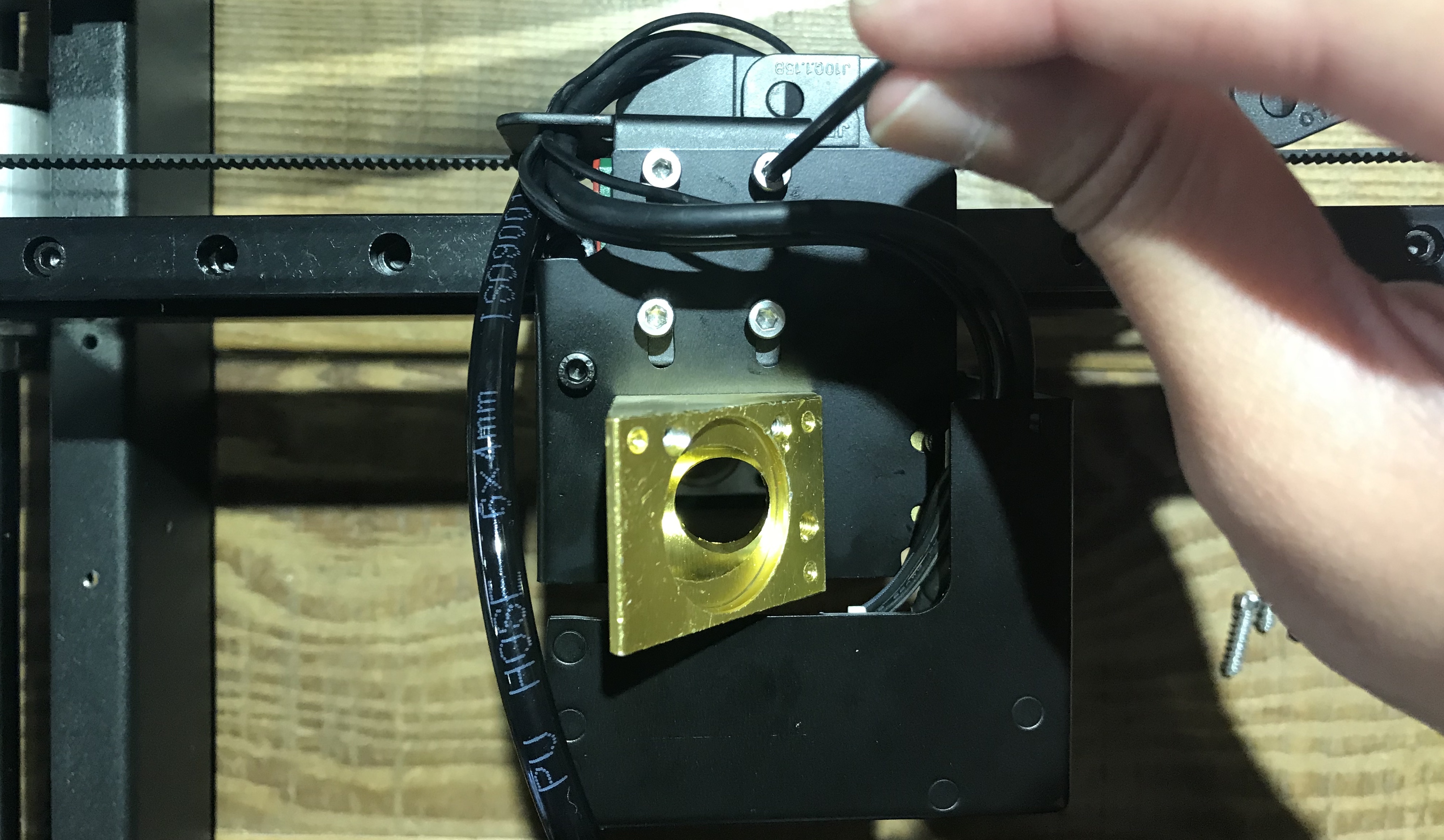

3. Löysää 4 ruuvia, jotka pitävät laseryksikön kiinni kelkassa kuusiokoloavaimella.

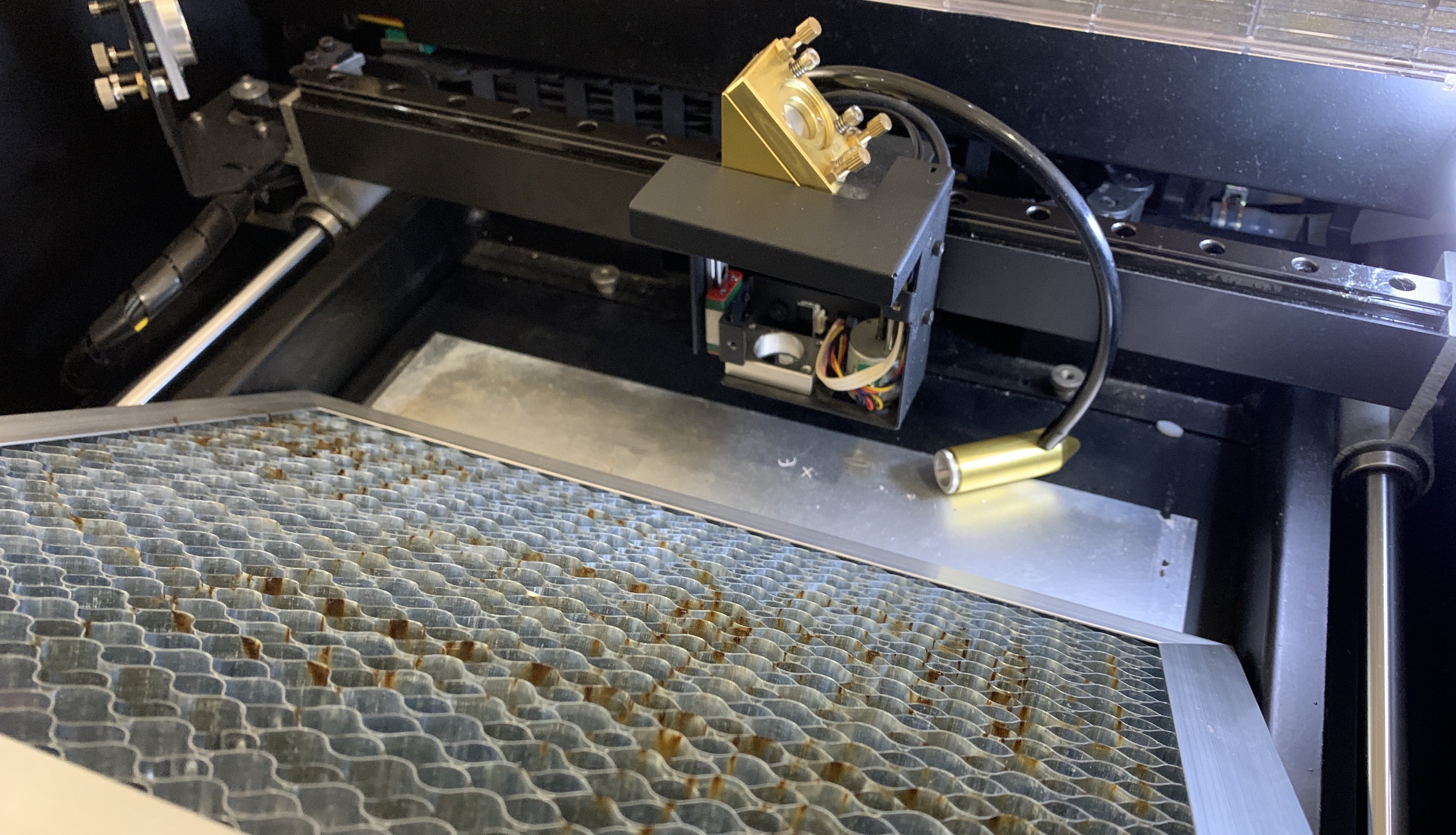

4. Irrota sekä kameran kaapeli että LED-johto.

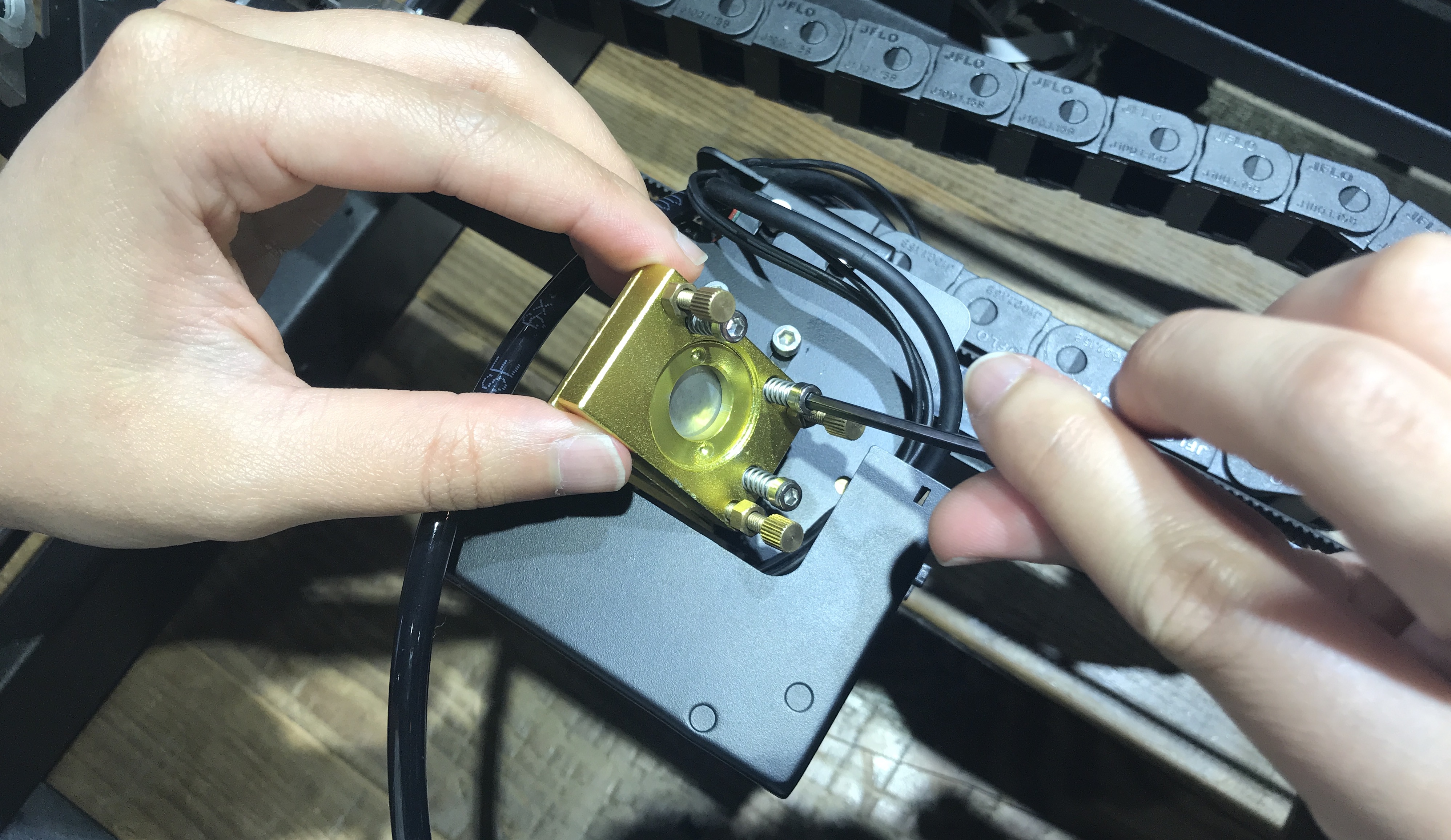

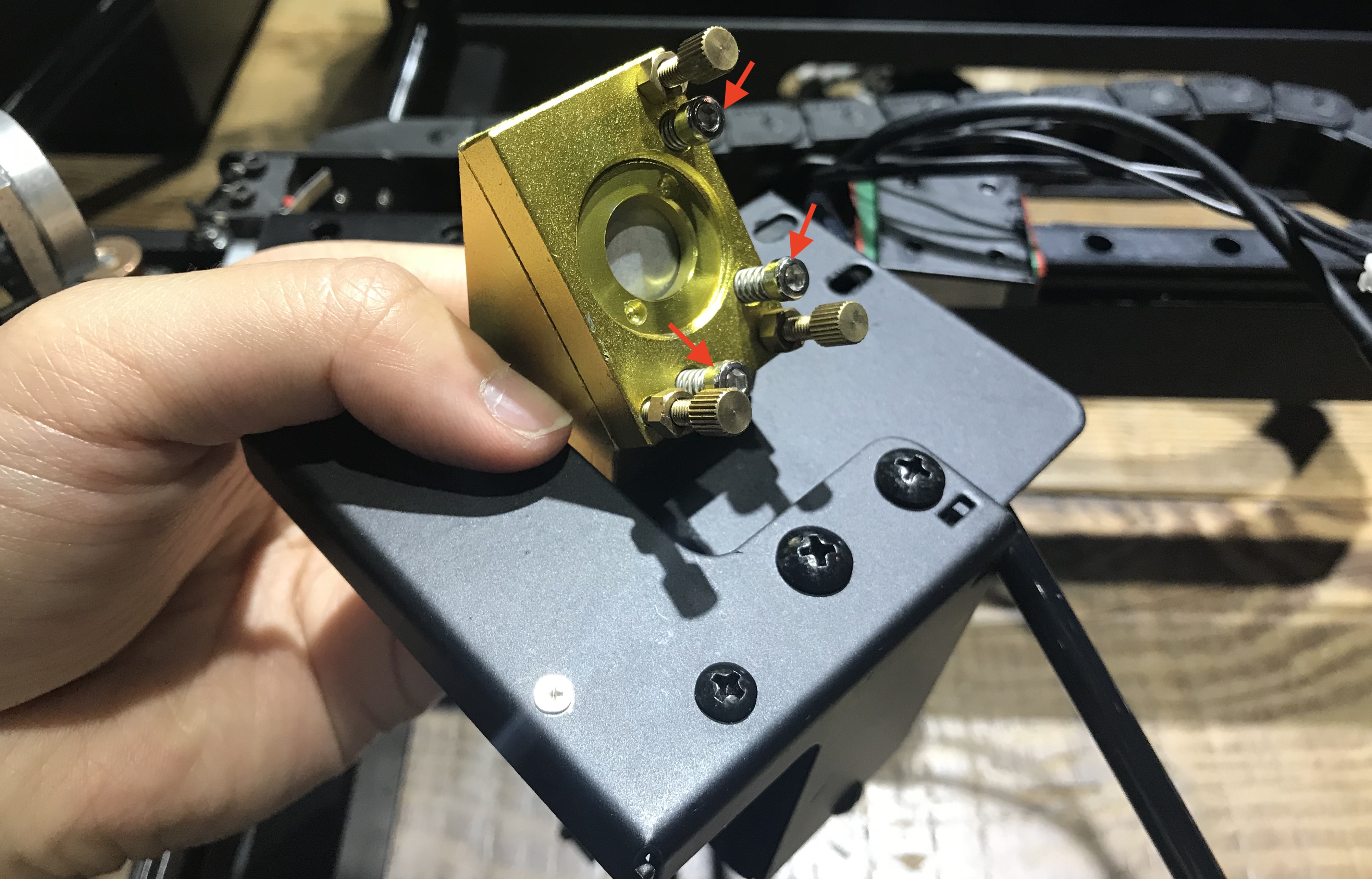

5. Irrota kolmas heijastuspeili kuusiokoloavaimella.

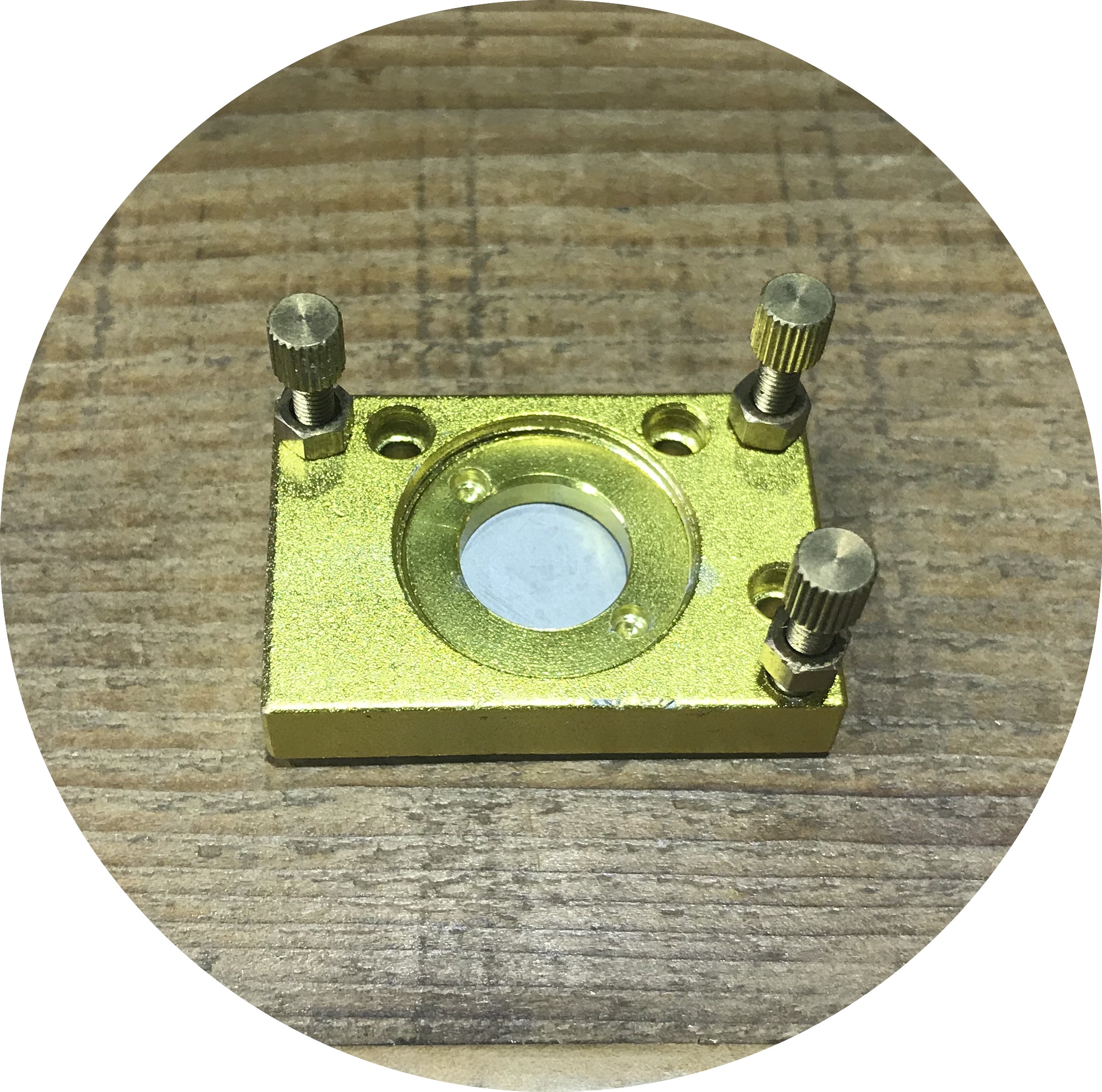

▲Kolmas heijastuspeili

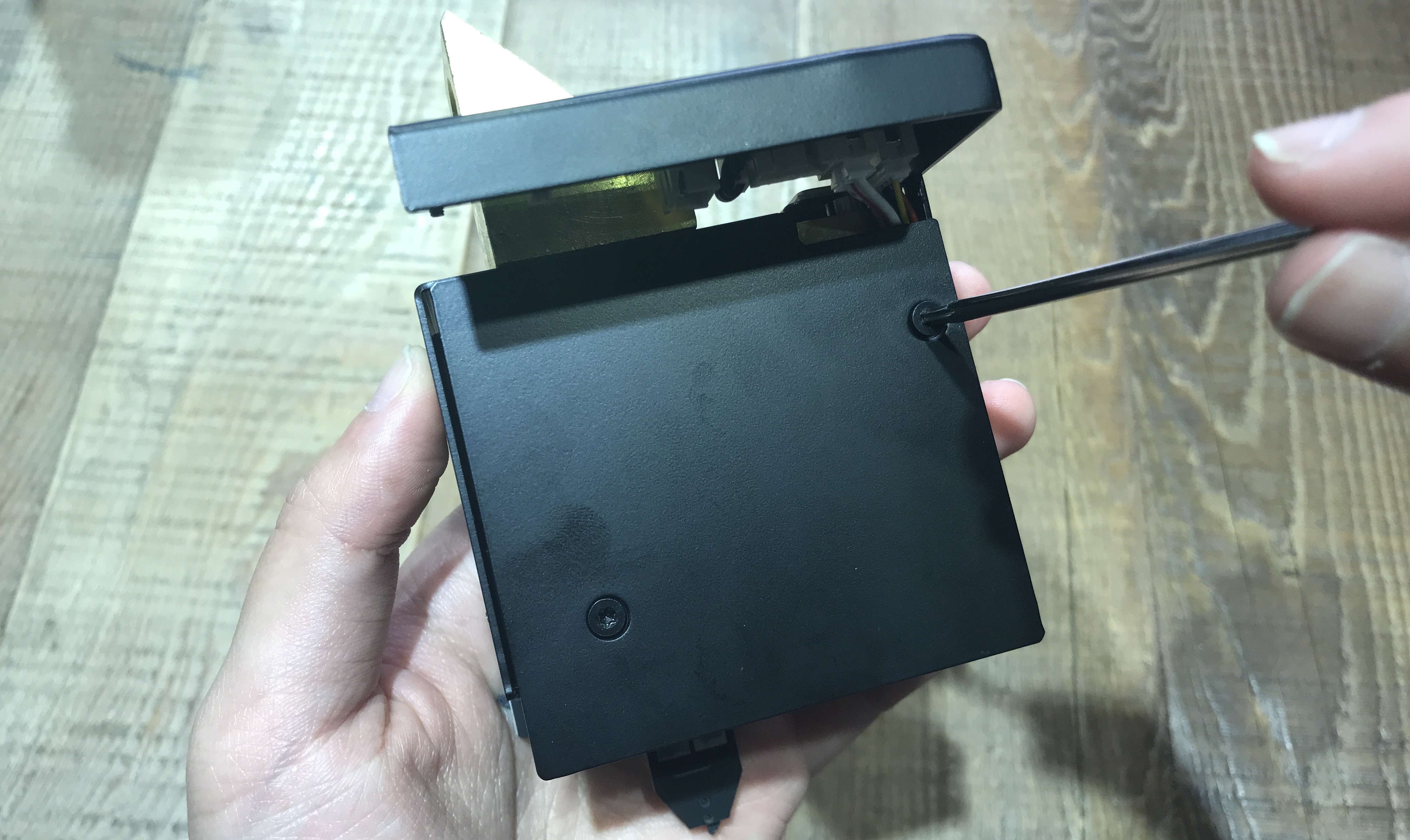

6. Irrota kaksi ruuvia automaattitarkennuksesta

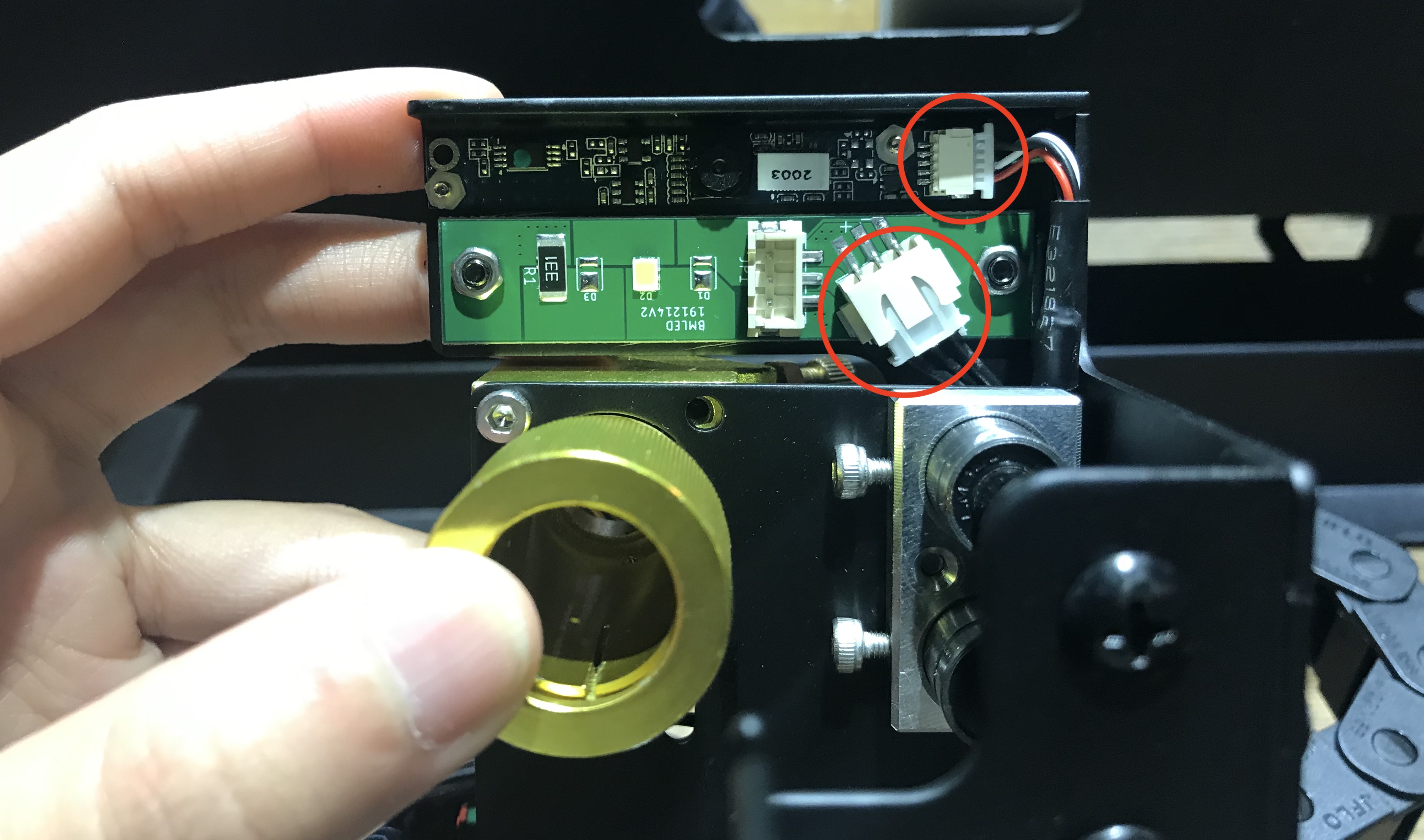

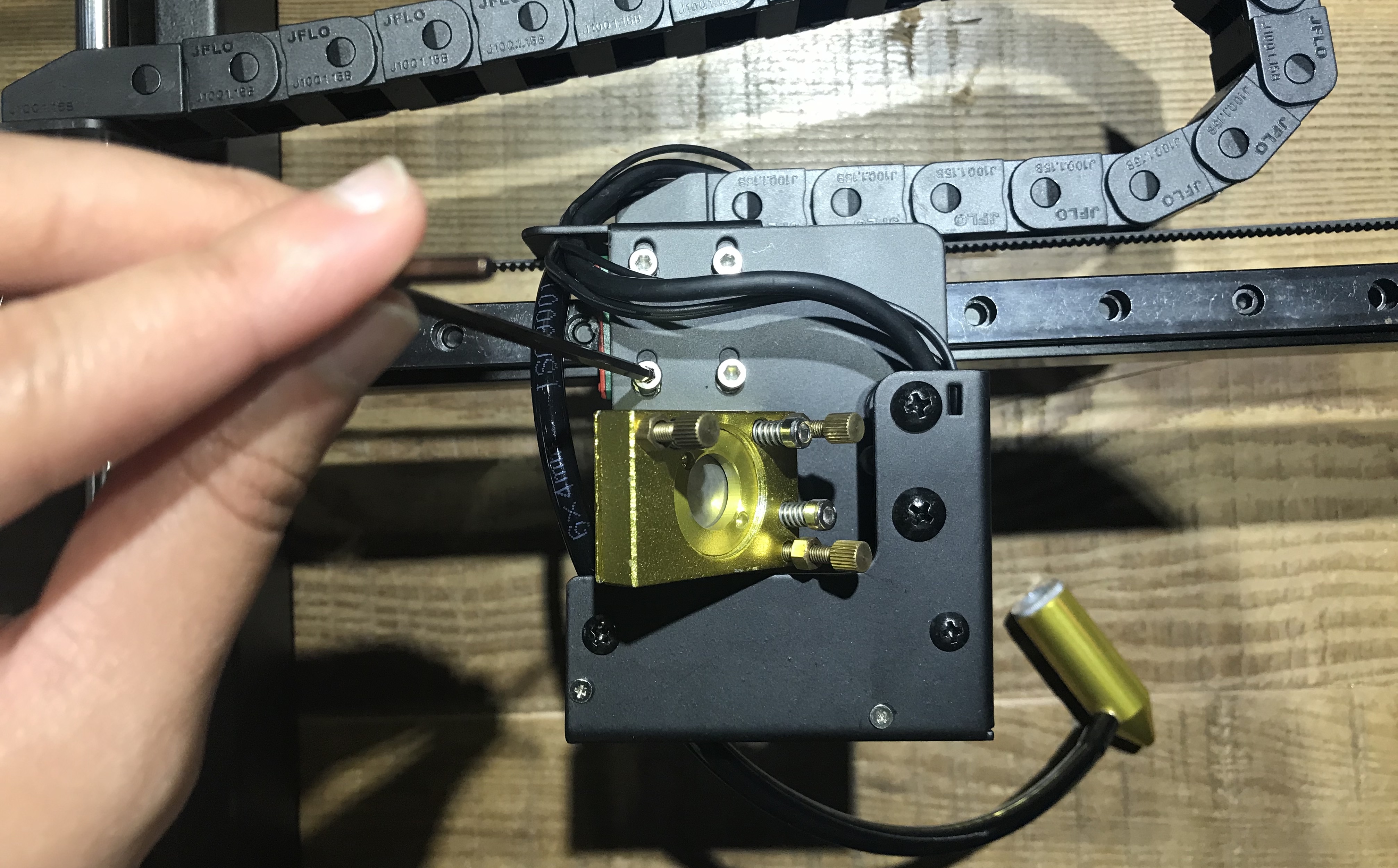

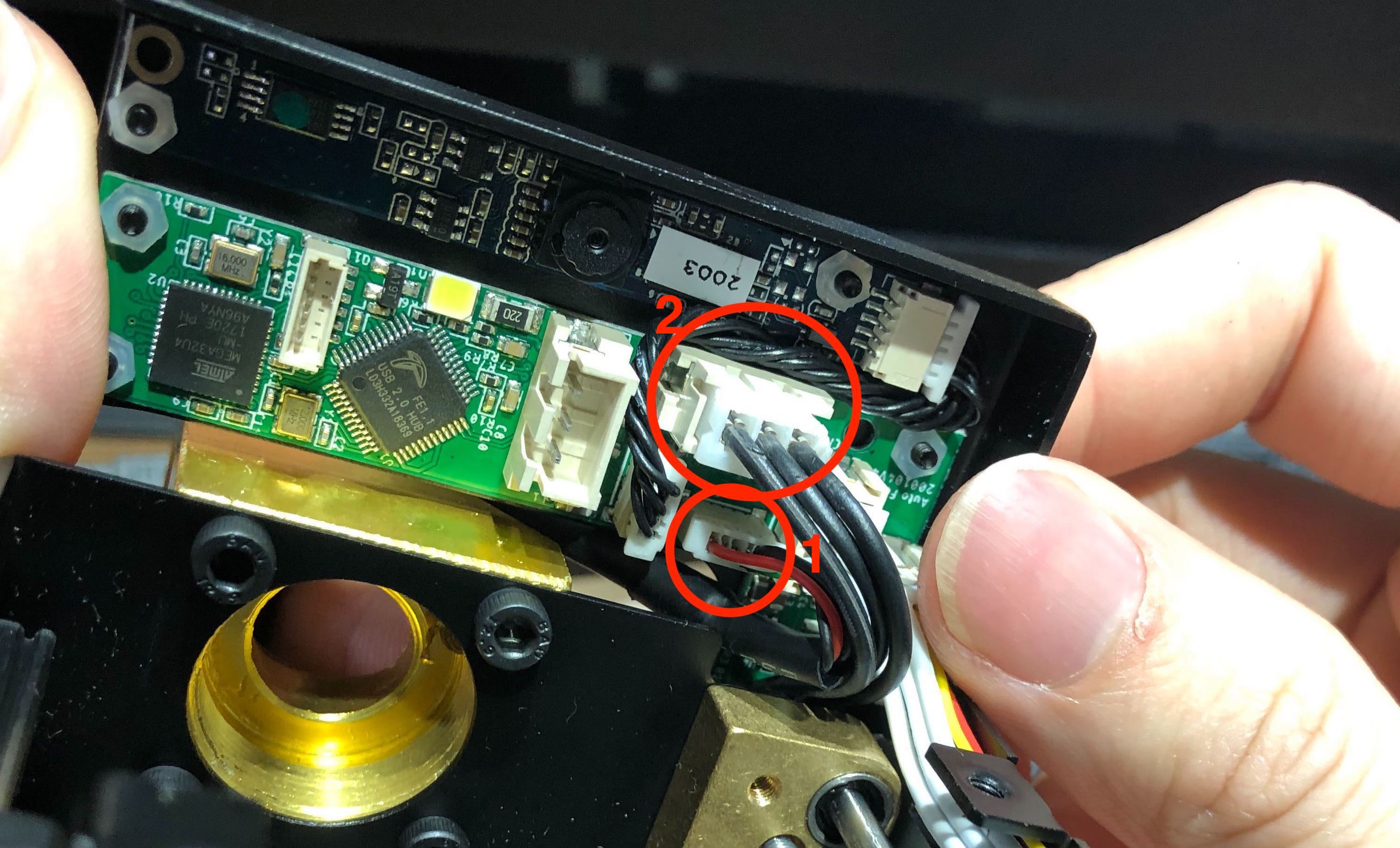

7. Kytke kameran johto ja LED-johto ympyrään 1 ja ympyrään 2.
(Vinkki: Kytke ensin kameran johto ja sitten LED-johto)

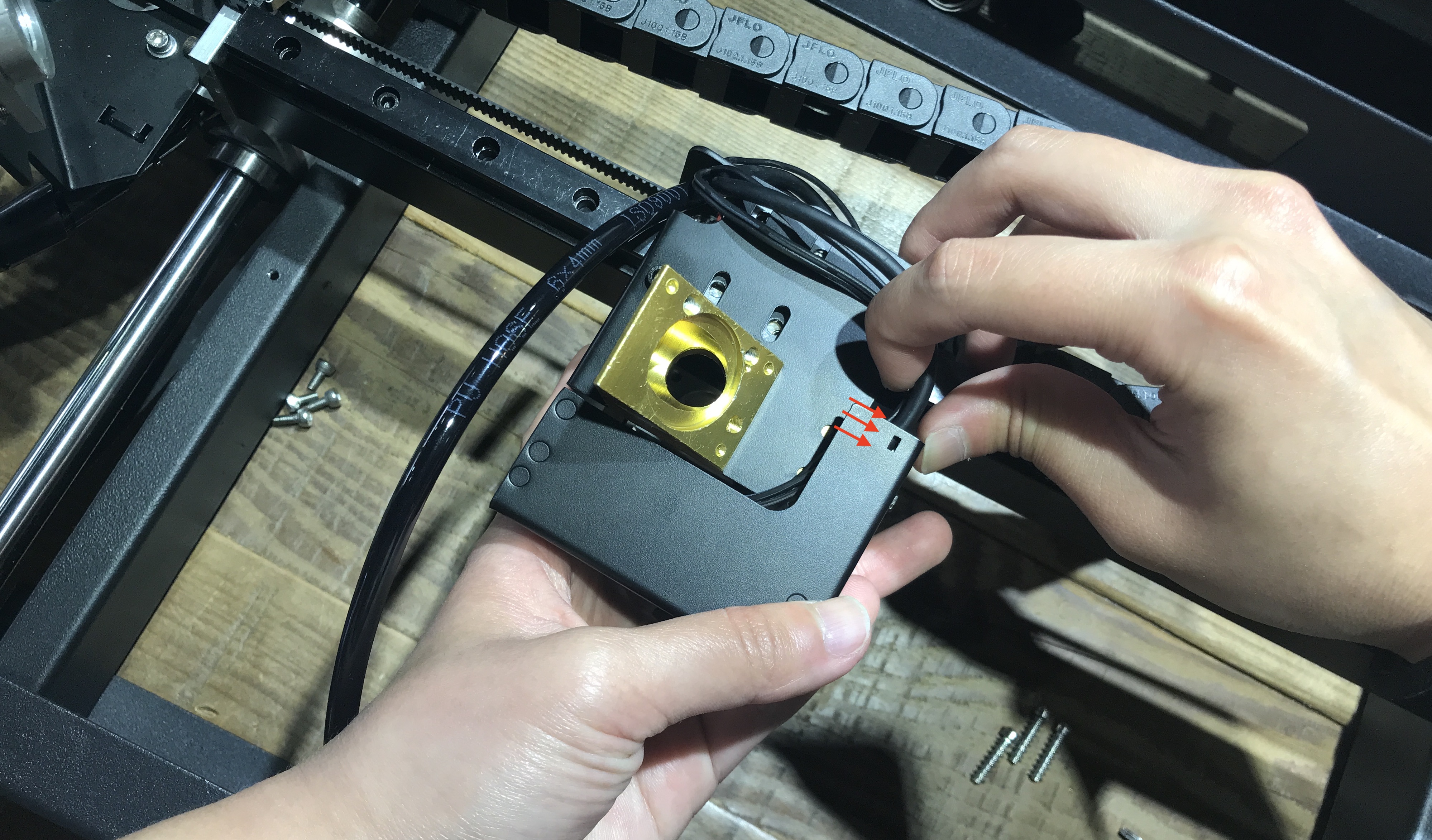

8. Kerää johdot sivulle ja pidä ne paikallaan muovisiteellä.

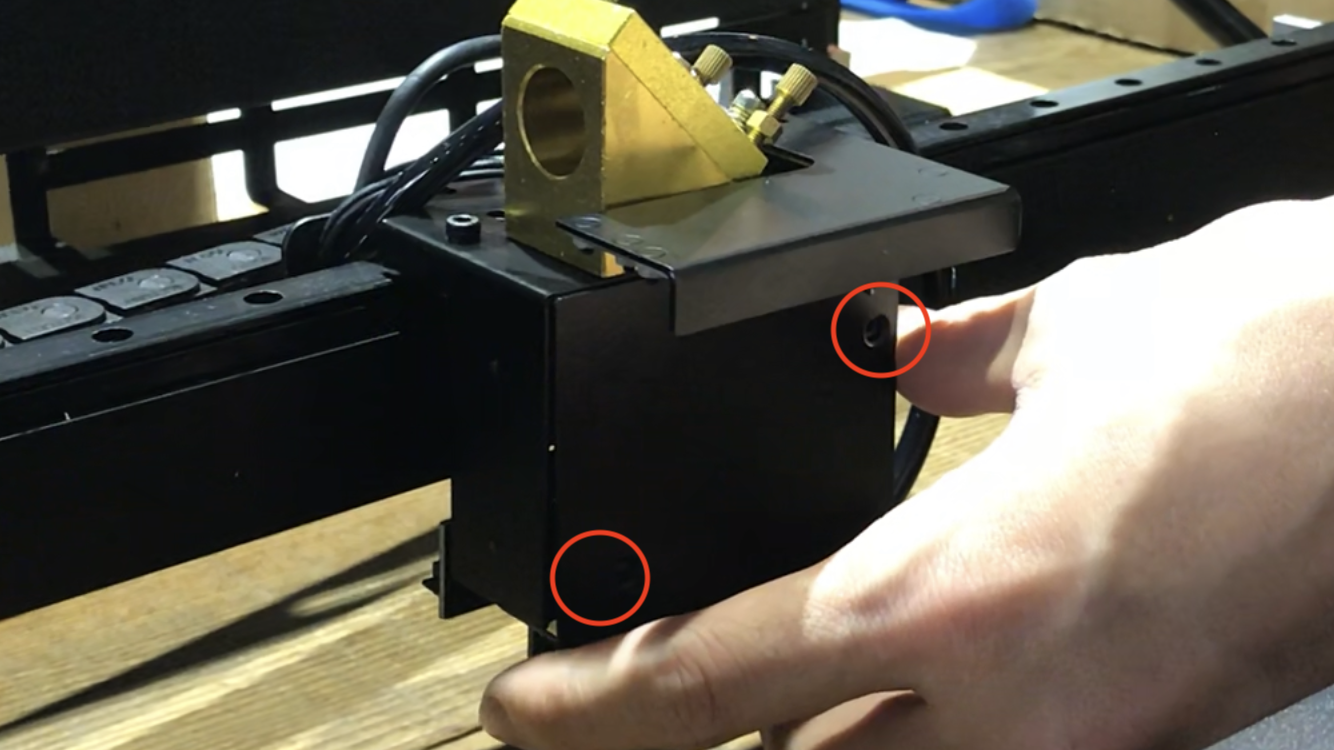

9. Aseta automaattitarkennusmoduuli takaisin kiskolle kiristämällä neljä ruuvia kuusiokoloavaimella.

10. Lukitse kolmas heijastuspeili takaisin paikalleen.
(Vinkki: Älä kiristä ruuveja loppuun asti, puoliväliin pitäisi riittää)

11. Ota kennosto pois ja työnnä laserpää kokonaan ylös (katso punainen nuoli kuvassa) ja lukitse laserpää takaisin paikalleen, ruuvi on vasemmalla. (katso sininen nuoli kuvassa)

12. Käynnistä kone. Ja aseta kennosto takaisin, kun laserpää nousee ylös.

13. Tarkista, onko optinen polku kohdistettu. Katso optisen polun kohdistusopas .

14. Lukitse automaattitarkennusmoduulin ruuvit takaisin paikalleen.

15. Aloittaaksesi automaattitarkennuksen käytön, katso Automaattitarkennusmoduulin käyttö perusasetuksista Beam Studiossa.

 Muistutus: ÄLÄ paina Cam Led -painiketta automaattitarkennuksen asentamisen jälkeen.

Kameran LED syttyy automaattisesti, kun kone käynnistetään. Cam Led -painikkeen painaminen ei sammuta kameran LEDiä, vaan katkaisee virran, jonka oli tarkoitus saada automaattitarkennus toimimaan. Näin ollen laserpää ei liiku lainkaan, ja sinun on painettava Cam Led -painiketta vielä kerran kytkeäksesi virran päälle.

Katso seuraava: Automaattitarkennuksen käyttöopas
