beamo - Diodilaserlisäosan käyttö

Diodilaserlisäosa on varustettu 5 W:n diodilaserilla. Vaihtelevien aallonpituuksien ansiosta sillä voi kaivertaa suoraan ruostumattomaan teräkseen.

Älä käytä kosketuspaneelia laserpään ohjaamiseen ylläpitotilassa, kun diodilaserimoduuli on asennettu. Jos haluat siirtää päätä ylläpitotilassa, vapauta moottori ennen laserpään siirtämistä vaurioiden välttämiseksi.

1. Diodilaserin käyttöönotto

Diodilaserlisäosan asentamisen jälkeen diodilaseria voidaan ohjata Beam Studiossa vaihtamalla laserityyppiä eri kerrosten välillä.

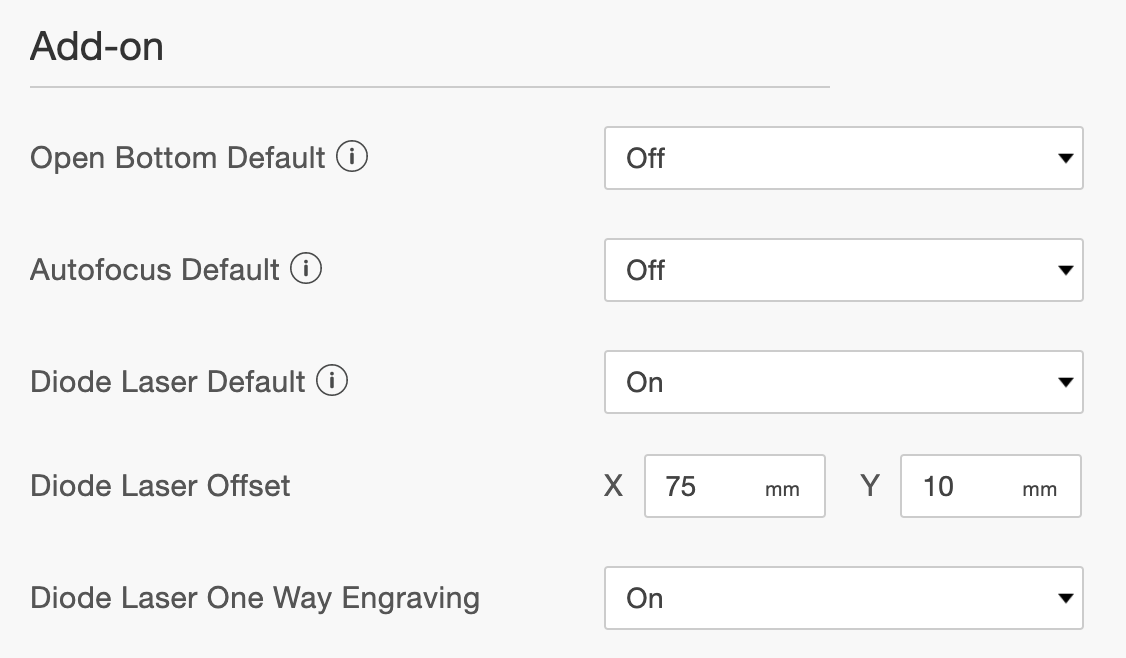

Käyttääksesi diodilaserlisäosaa, siirry kohtaan "Asetukset" (Mac: Valikko > Beam Studio > Asetukset; Windows: Valikko > Tiedosto > Asetukset), ja valitse diodilaser -vaihtoehto lisäosien alta. Katso vaiheesta 2 ohjeet siirtymäarvojen asettamiseen.

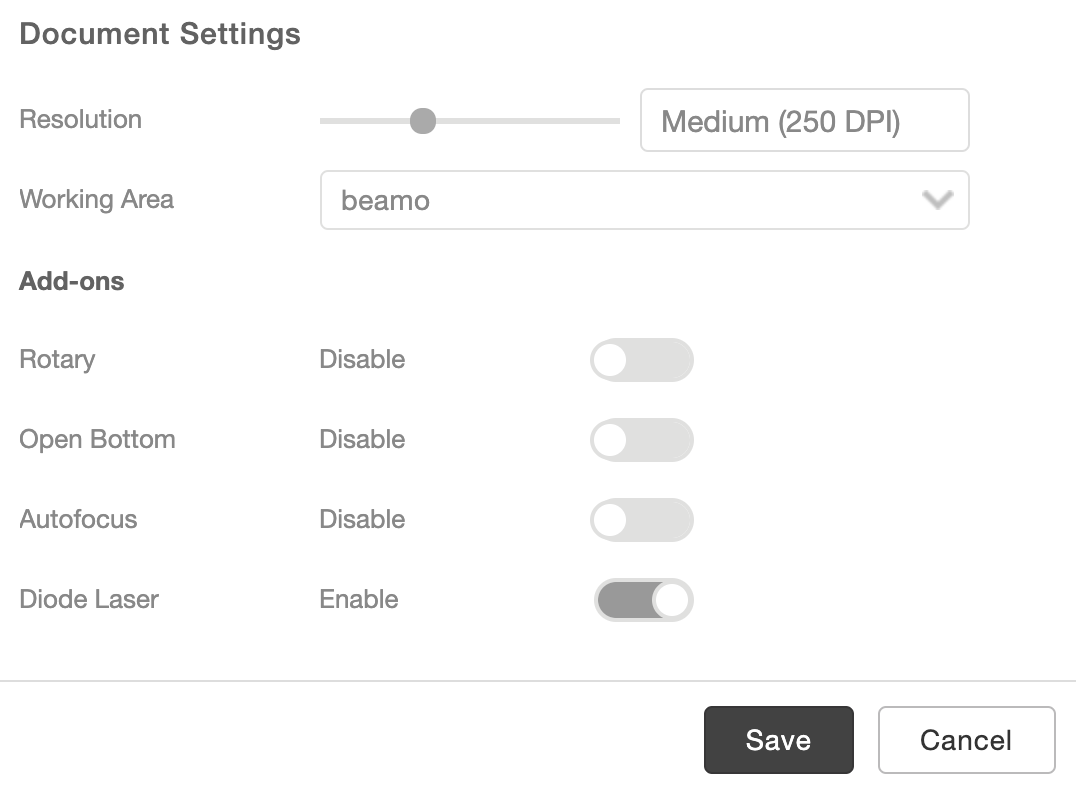

In "Valikko > Muokkaa > Tiedostoasetukset"voit ottaa diodilaserlisäosan käyttöön tai poistaa sen käytöstä yksittäisissä tiedostoissa.

2. Diodilaserin kalibrointi

Ennen diodilaserin käyttöä se on kalibroitava laserpäiden välisten siirtymäarvojen määrittämiseksi. Tämä johtuu siitä, että diodilaserlisäosassa eri laserien kohdistuspiste vaihtelee. Kalibroinnin voi aloittaa kohdasta "Valikko > Kone > \'Oma koneesi\' > Kalibroi diodilaserlisäosa". Vaiheet ovat samankaltaisia kuin kameran kalibroinnissa.

3. Laserien vaihtaminen

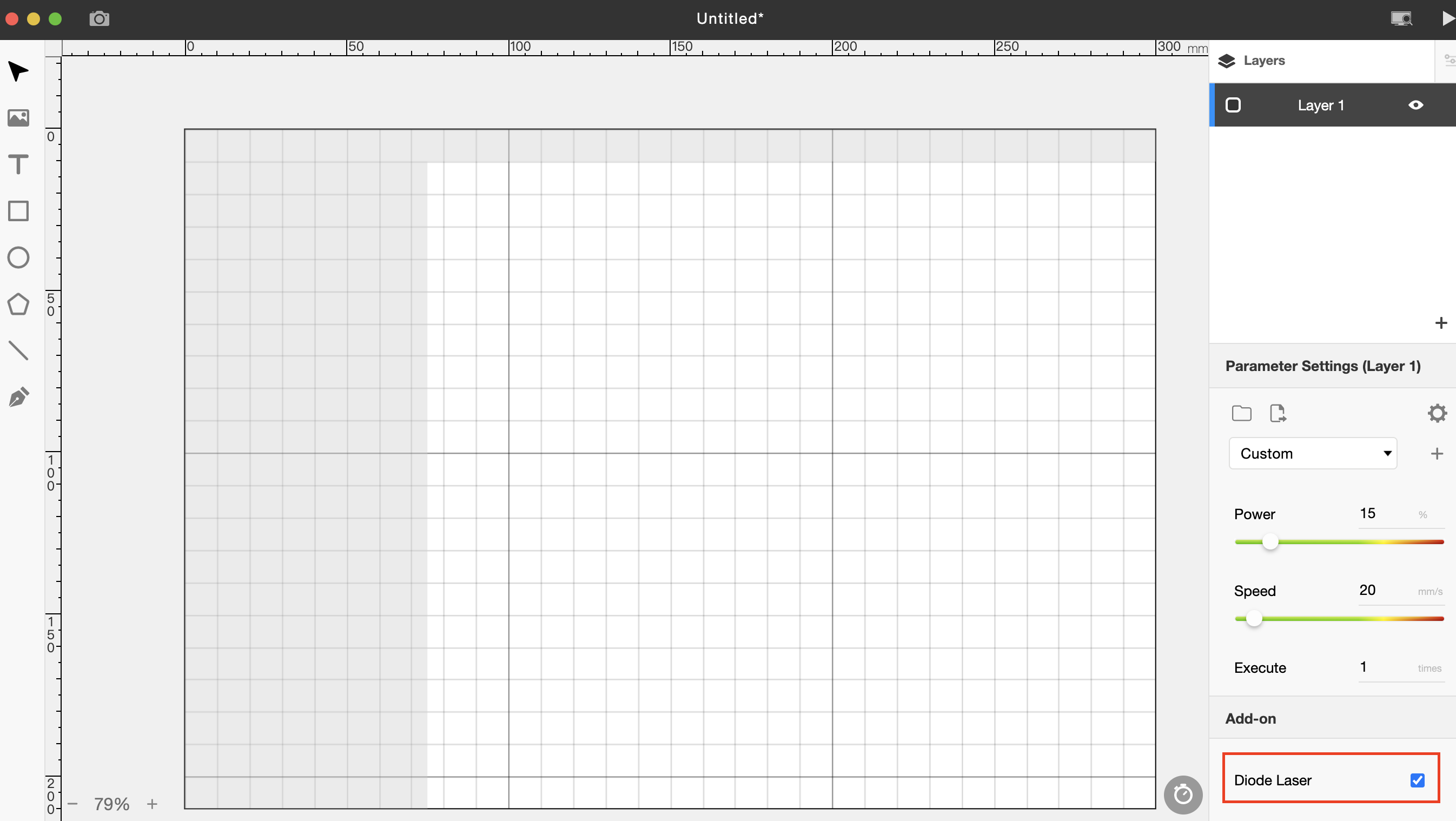

Diodilaserin käyttöönoton jälkeen kerrosten laserin parametripaneelissa näkyy lisävaihtoehto "diodilaser". Kun tämä vaihtoehto on valittu, diodilaserlisäosan diodilaserominaisuus on käytettävissä kyseisessä kerroksessa.

Kerroksessa, jossa diodilaserominaisuus on valittu, huomaa, että tietyt osat työalueesta ovat rajoitettuja (näkyvät harmaina). Oikean yläkulman rajoitukset johtuvat siitä, että diodilaserlisäosassa diodilaserin kohdistuspiste on vasemmassa alakulmassa, minkä vuoksi tiettyä osaa oikeasta yläkulmasta ei voida työstää. Vasemman alakulman rajoitukset johtuvat diodilaserlisäosan koosta, joka estää laserpäätä saavuttamasta kyseistä aluetta.

Työalue ｜Asennuksen jälkeen diodilaserin työalue on 230 mm x 200 mm; CO2-laserin työalue pienenee kokoon 250 mm x 200 mm

4. Suositellut parametrit

Diodilaserin kohdalla sallitaan korkeammat tehoasetukset. Suosittelemme asettamaan tehon 100 %:iin ruostumattomalle teräkselle ja nopeudeksi 3-5 mm/s.

5. Muuta

Diodilaserpää ei tuota lasersädettä:

1. 1. Beam Studion ohjeita ei ole noudatettu.
   2. "Tehokerroin" on liian alhainen. Aseta se arvoon "x1.0"
   3. Diodilasermoduulin signaalia ei ole kytketty

Tarkista, että diodilasermoduulin päällä oleva tuuletin toimii. Jos se ei toimi, tarkista seuraavat:

• • • Siirry kosketusnäytöllä kohtaan Ylläpito > Paina "Cam led" -painiketta. Jos diodilasermoduulin yläpuolella oleva tuuletin pyörii, signaali on päällä.
    • Jos diodilasermoduuli ei vieläkään toimi, ota yhteyttä FLUX-tukeen.
