Kuvaus:
Jos pystysuoria pisteitä ei löydy tai ne ovat aivan liian pieniä suuttimen kärjen teipissä, Se osoittaa, että pystysuora rata (Z-akseli) on liian paljon poissa kohdistuksesta, ja sitä on vaikea säätää tarkennuslinssin ollessa paikallaan.
Tämä artikkeli näyttää sinulle, kuinka tarkistaa ja säätää pystysuoraa reittiä ilman tarkennuslinssiä.
Ennen kuin aloitat:
Varmista, että 1. peilistä 2. peiliin ja 2. peilistä 3. peiliin kulkevat reitit ovat hyvin kohdistettu. Muuten tämän sivun vaiheet tekevät optisesta reitistäsi huonomman. (Kuinka tarkistaa?)

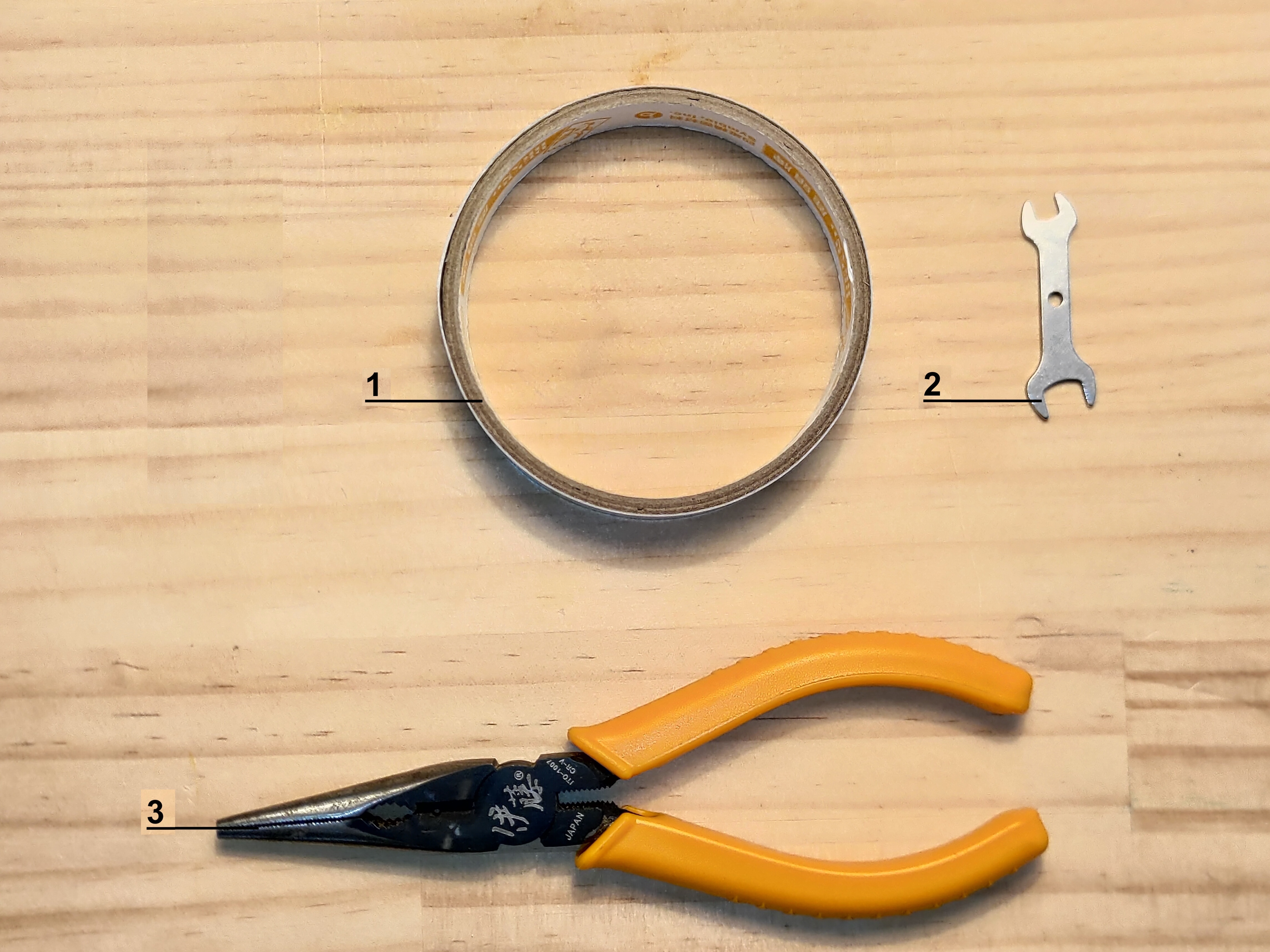

Vaihe 1 - Työkalujen valmistelu:
1｜Kaksipuolinen teippi
2｜Kaksipäinen kiintoavain
3｜Pihdit
Vaihe 2 - Laske alustaa:

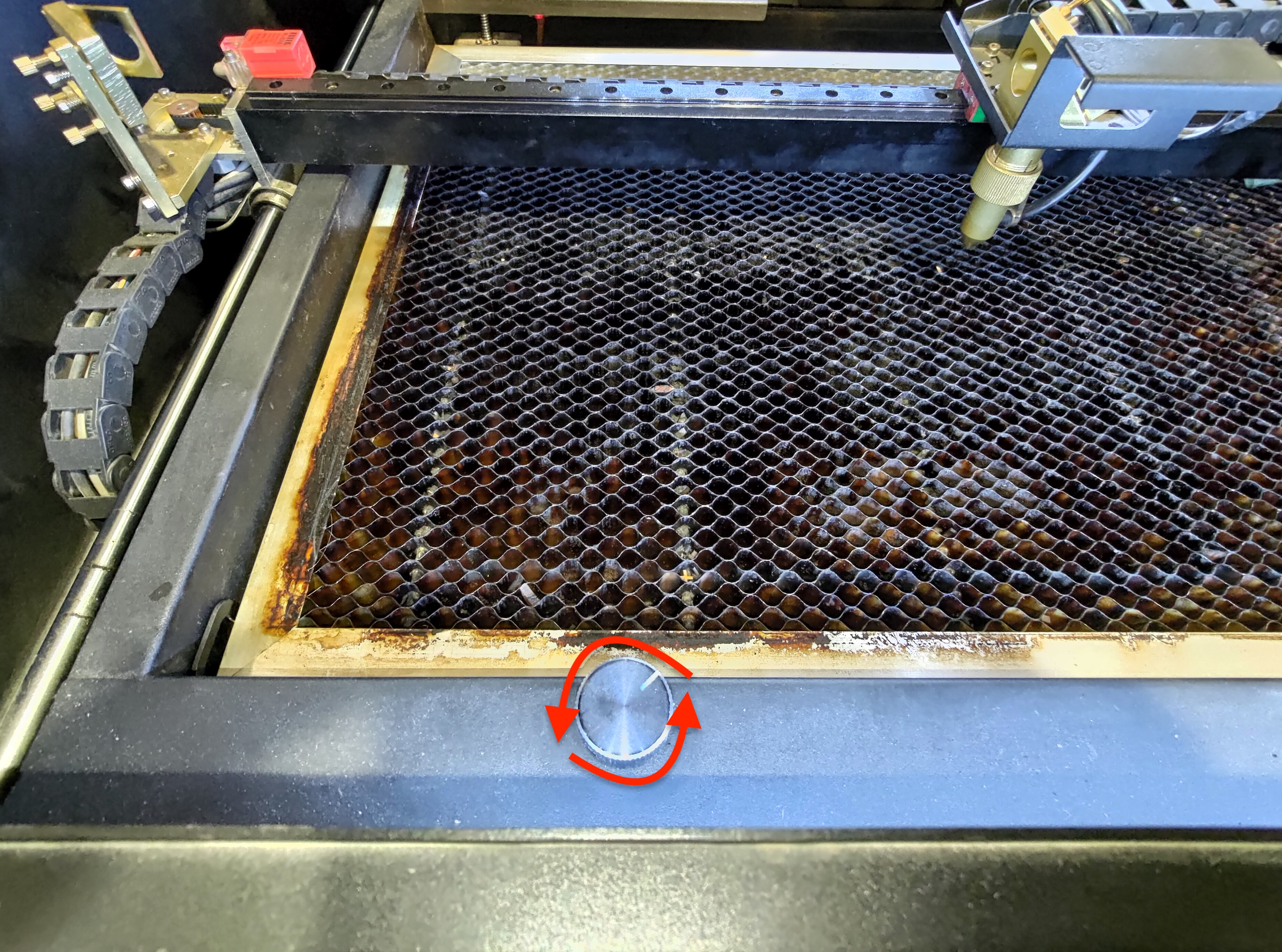

Laske alustaa alaspäin kääntämällä nuppia vastapäivään.
Vaihe 3 - Pura suutin ja tarkennuslinssi:

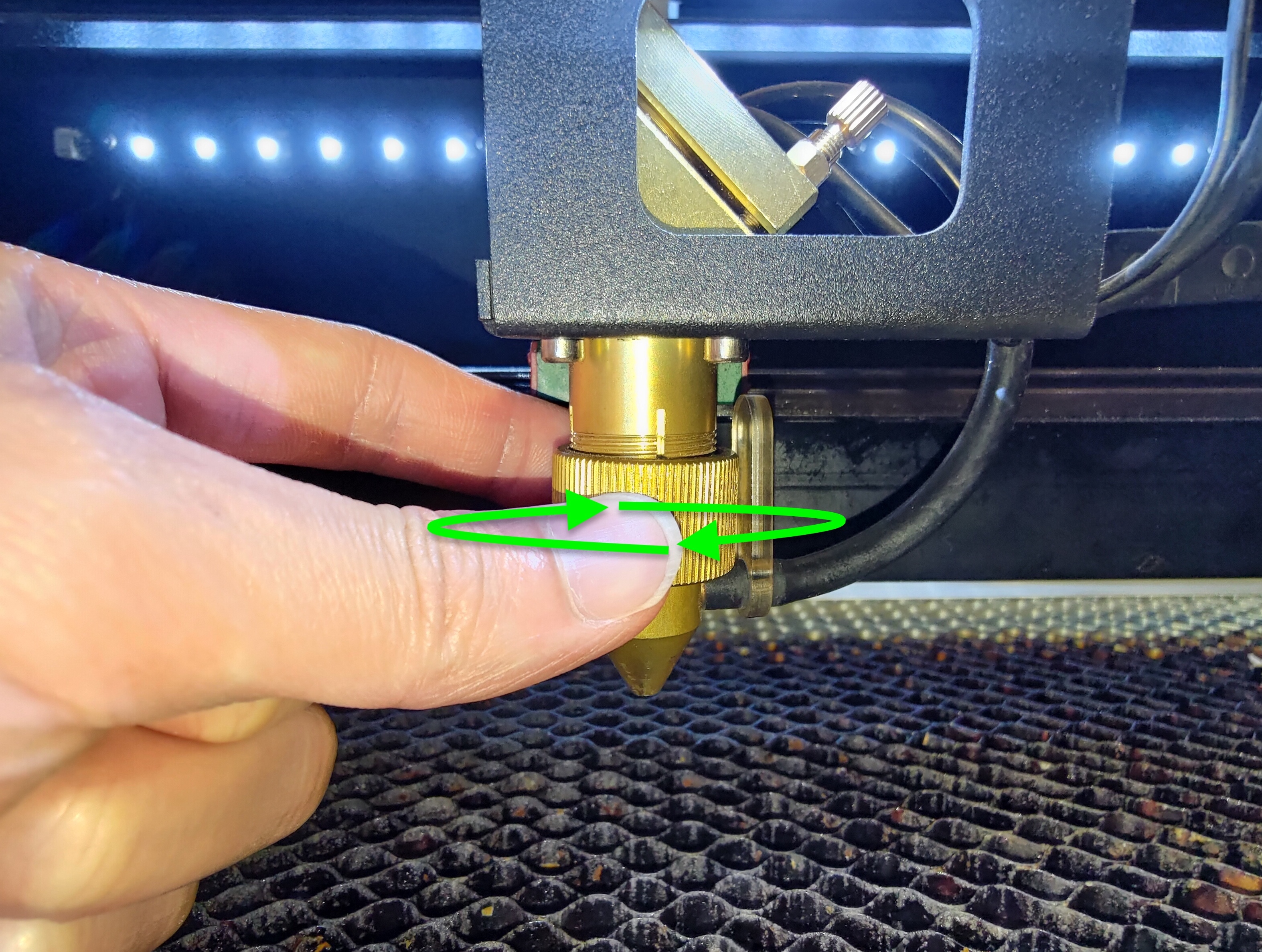

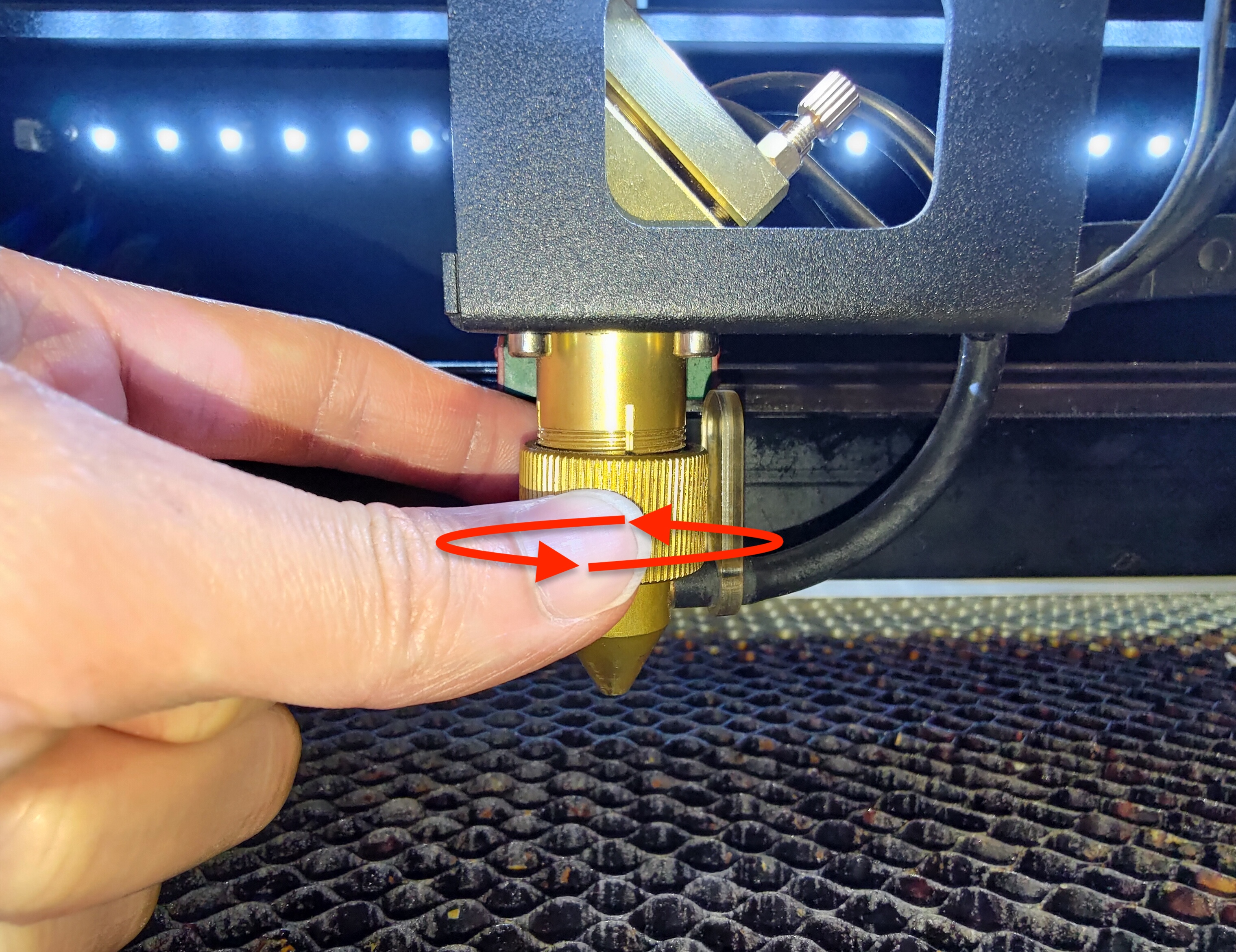

Renkaan on mentävä myötäpäivään jotta se voidaan löysätä.
Renkaan löysäämisen jälkeen suutin voidaan irrottaa laserpään kokoonpanosta.

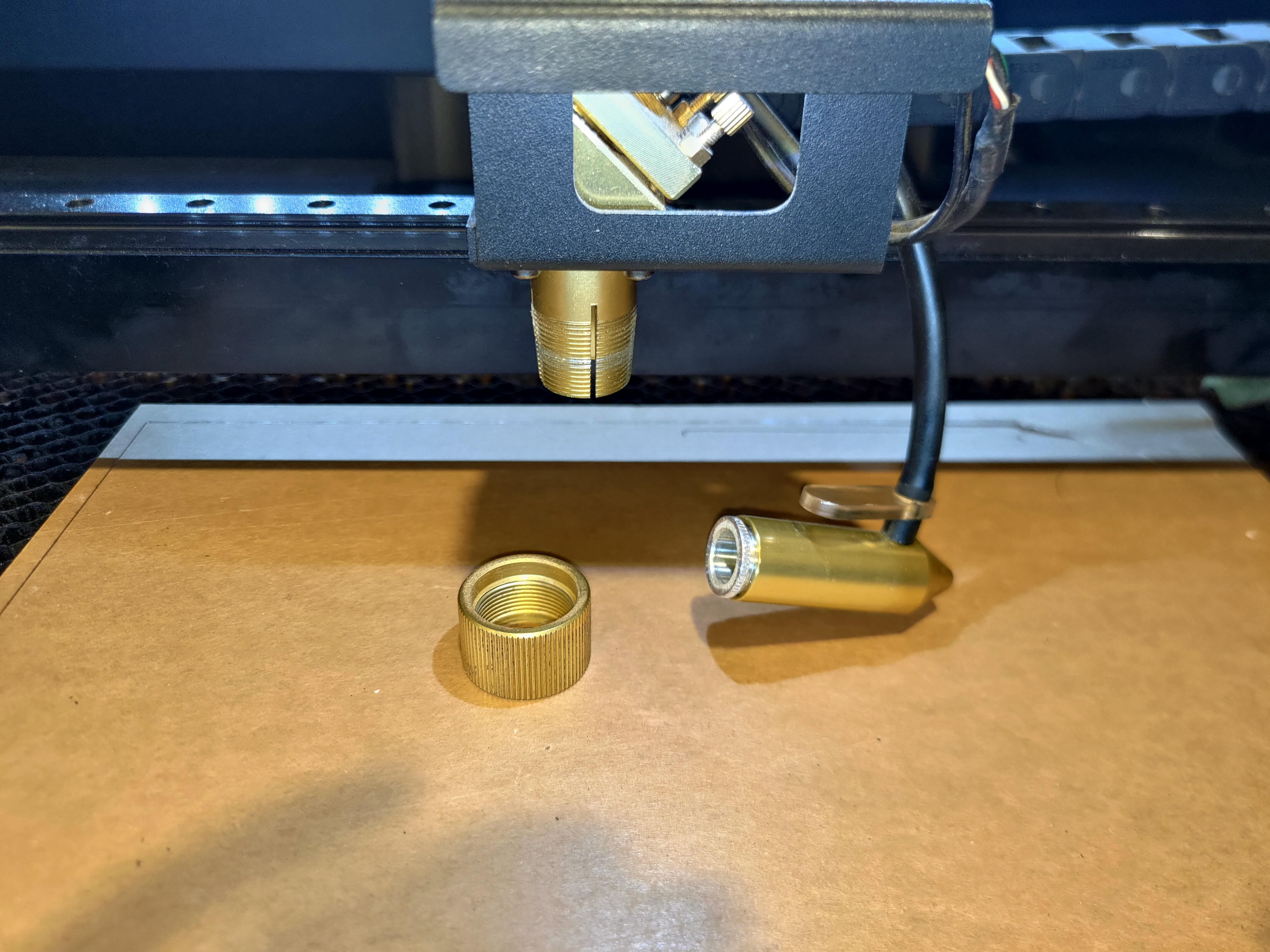

Siinä on suutin ja rengas. Pidä rengas turvallisesti ja jätä letku kiinni.
Vaihe 4 - Aseta suutin sivuun:
Aseta suutin letkuineen muoviketjun yläpuolelle tai taakse, jotta se ei osu lasersäteeseen pulsseja tehtäessä.

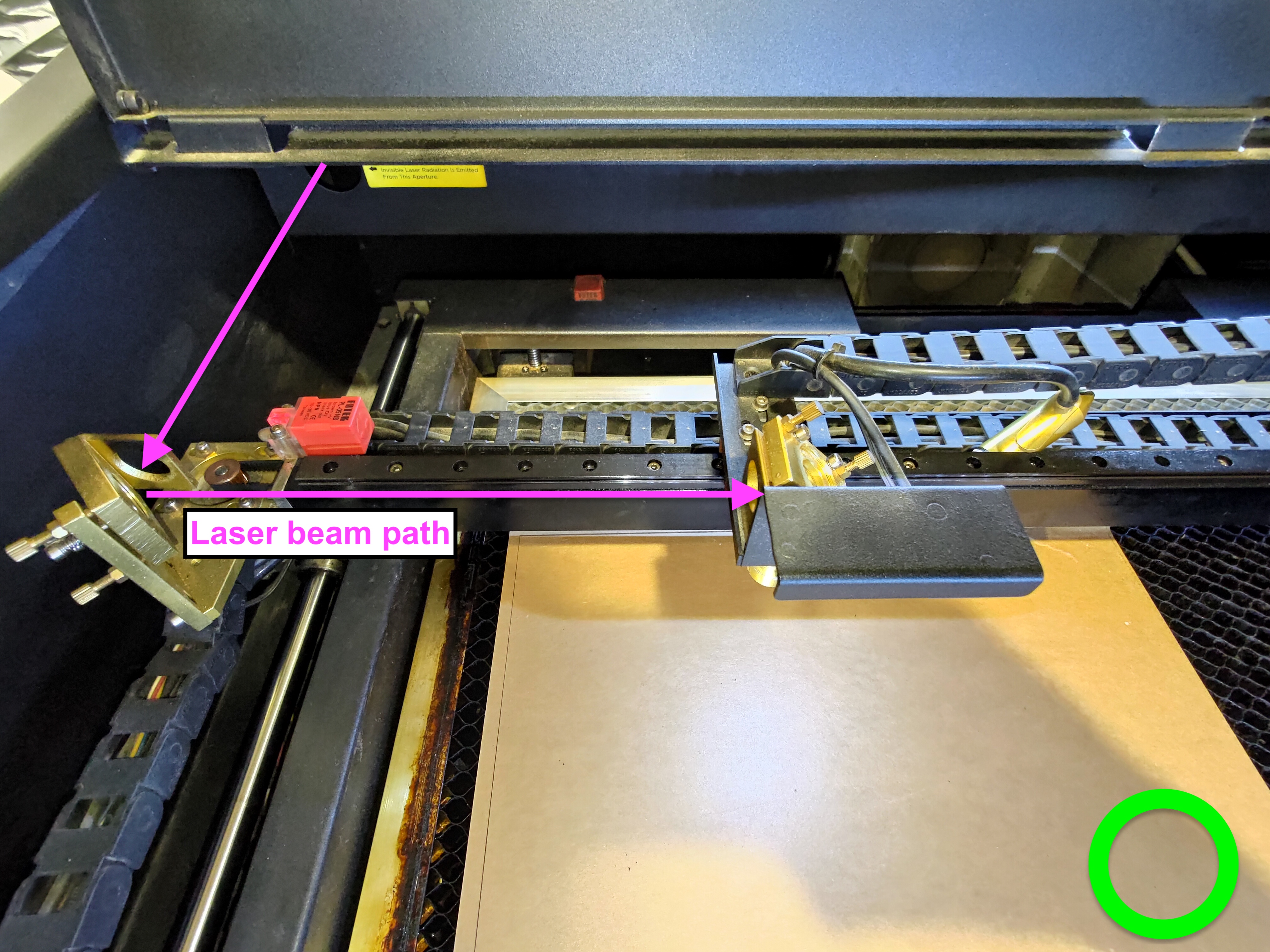

Hyvä asento:

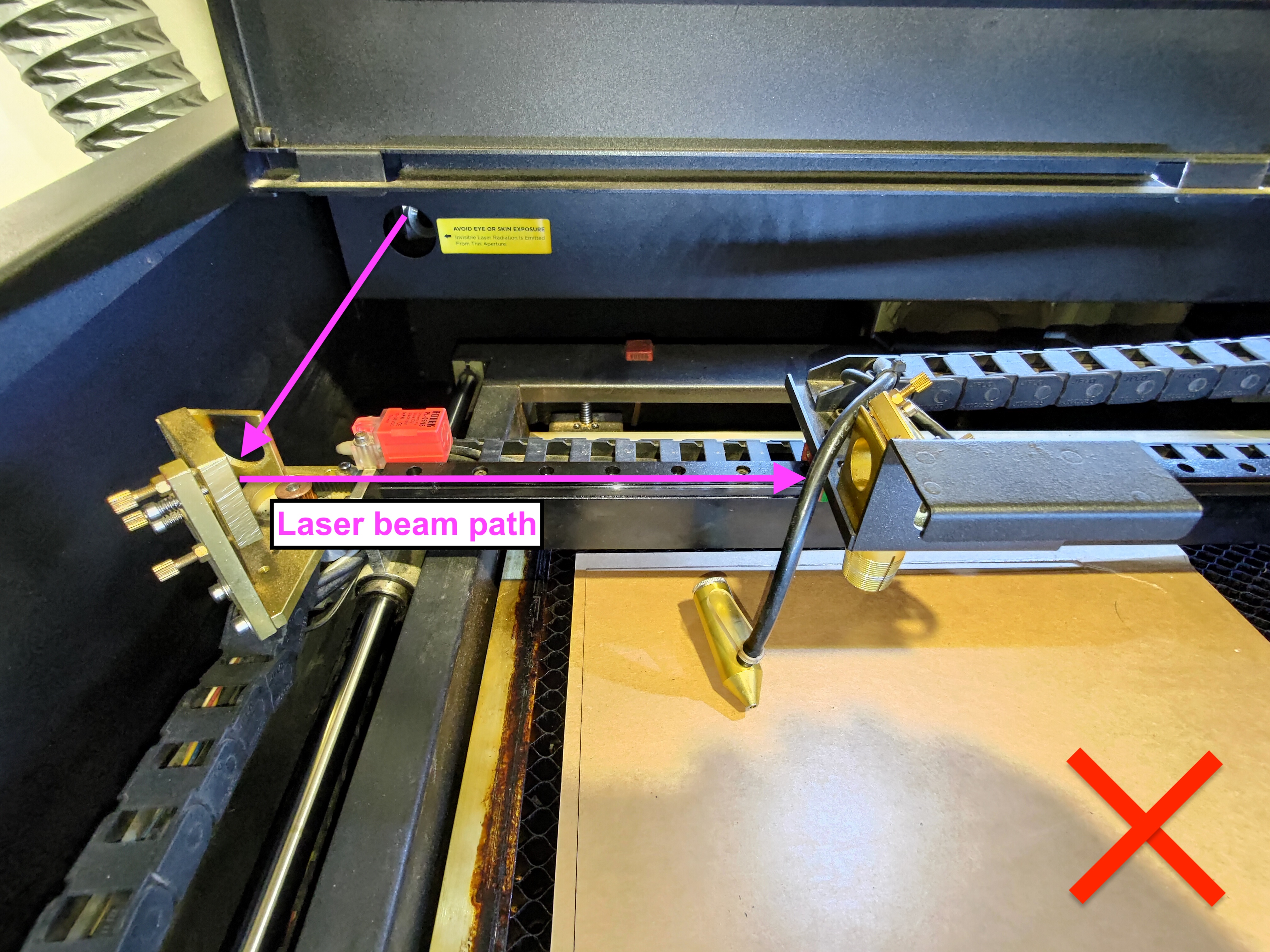

Huono asento:
Vaihe 5 - Nollaa pystysuuntainen reitti (Z-akseli) 3. peilistä:

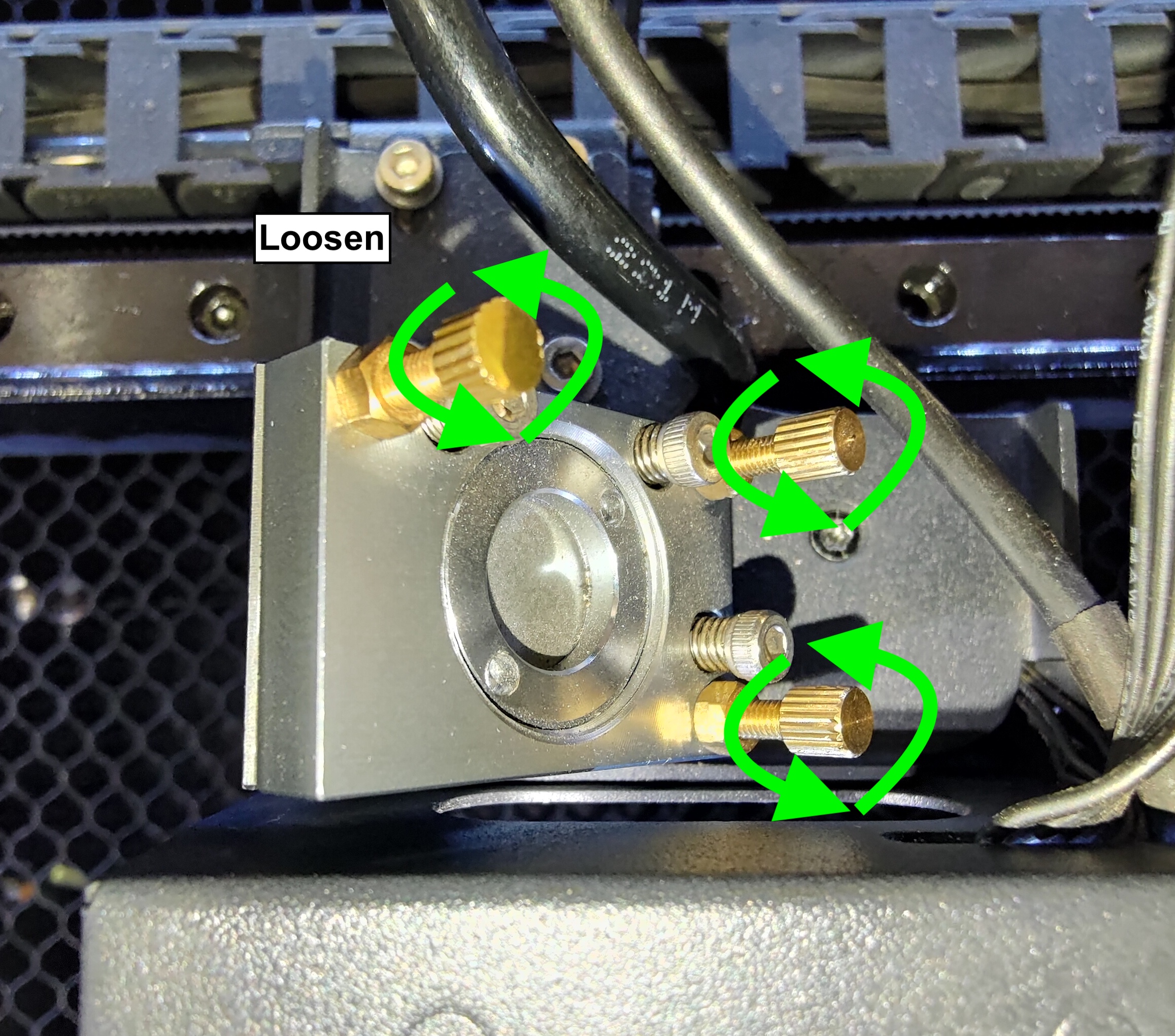

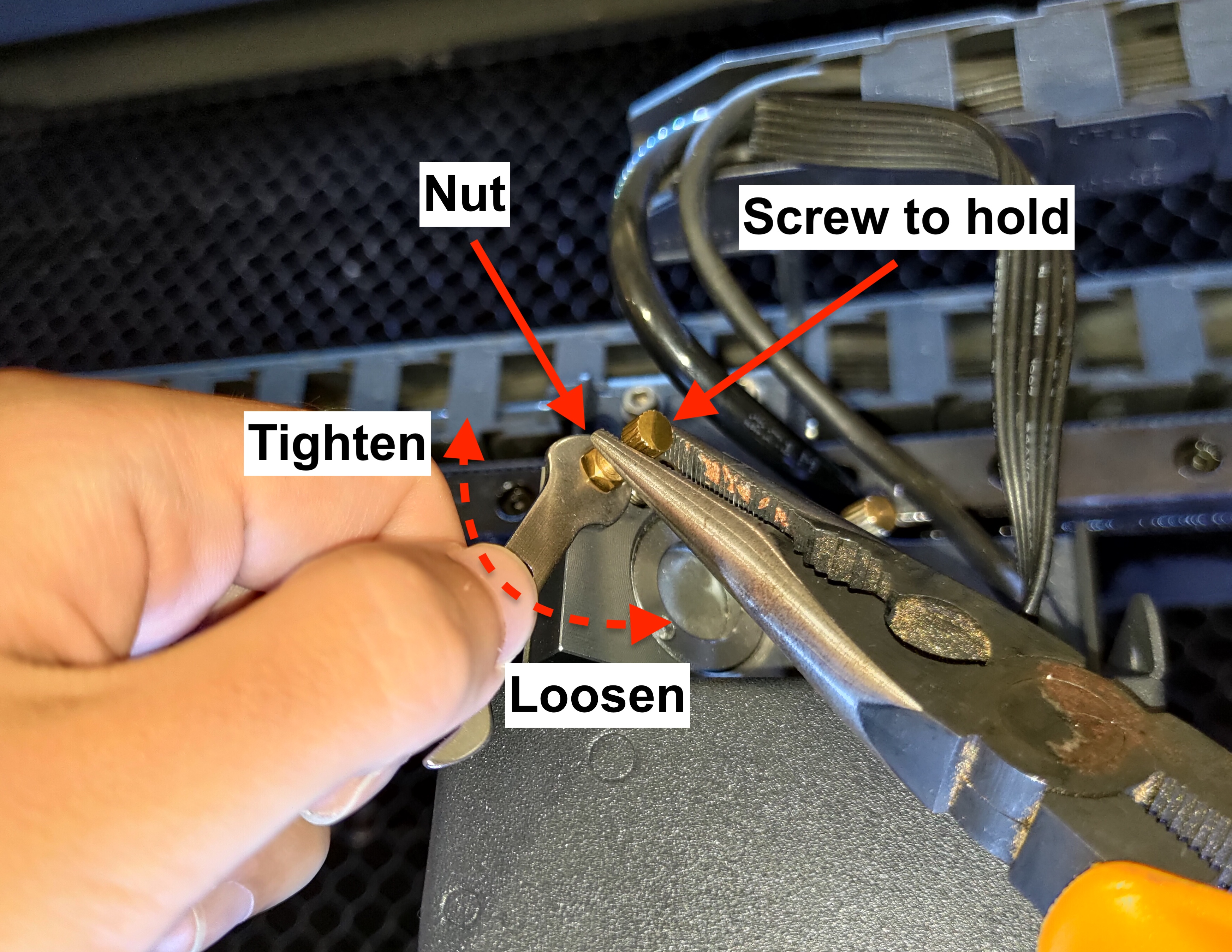

Käytä kaksoispääavainta ja pihtejä löysätäksesi 3. peilin 3 mutteria.
Kierrä näitä kolmea ruuvia vastapäivään kunnes peilinpitimen ja istuimen välillä ei ole rakoa tai löysää ruuvit kokonaan, mutta älä ota niitä pois.

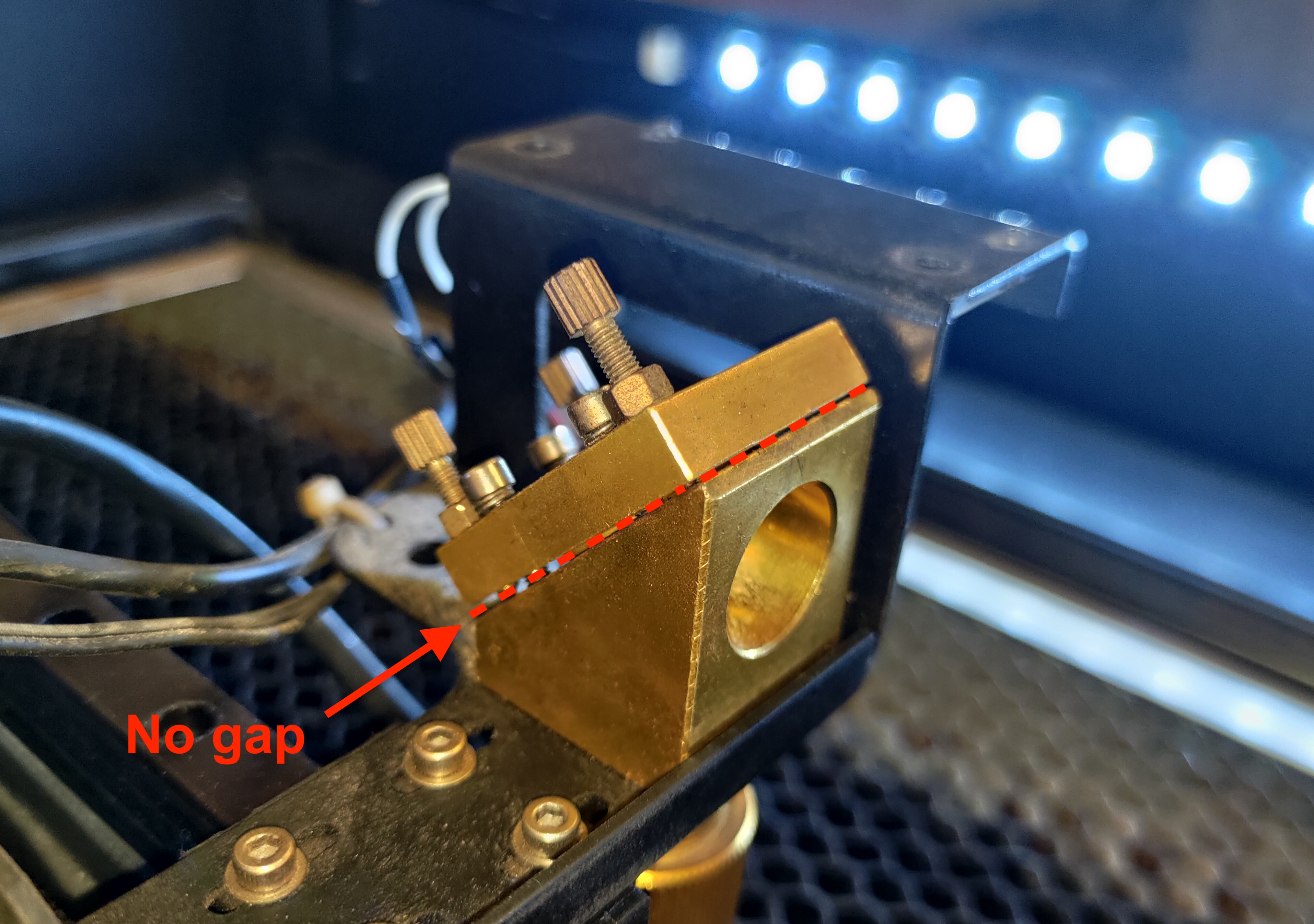

Kun niiden välillä ei ole rakoa, se osoittaa, että pystysuuntainen reitti on nollattu.
Vaihe 6 - Teipin asettaminen ja pulssien tekeminen:

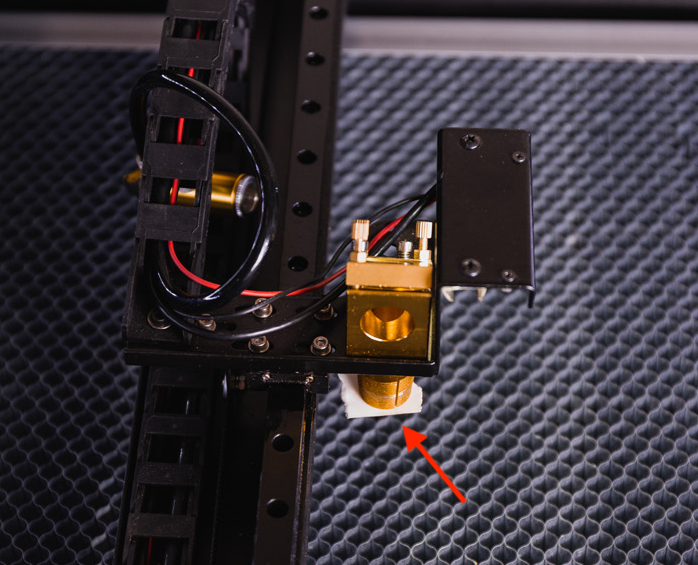

Aseta pala yksipuolista kaksipuolista teippiä laserpään alle ja paina sitä sisäänkäyntiä vasten painetun merkin muodostamiseksi.
Siirrä laserpää vuoteen keskelle ja tee 3 pulssia.
(Siirry kohtaan Ylläpito >> Paina "Moottori" >> Siirrä päätä manuaalisesti >> Sulje kansi >> Tee 3 pulssia)
Vaihe 7 - Määritä pystysuoran pisteen sijainti:
Poista teippi ja määritä pisteen sijainti.
On vain kolme mahdollista sijaintia: keskellä, vasemmalla ja oikealla.

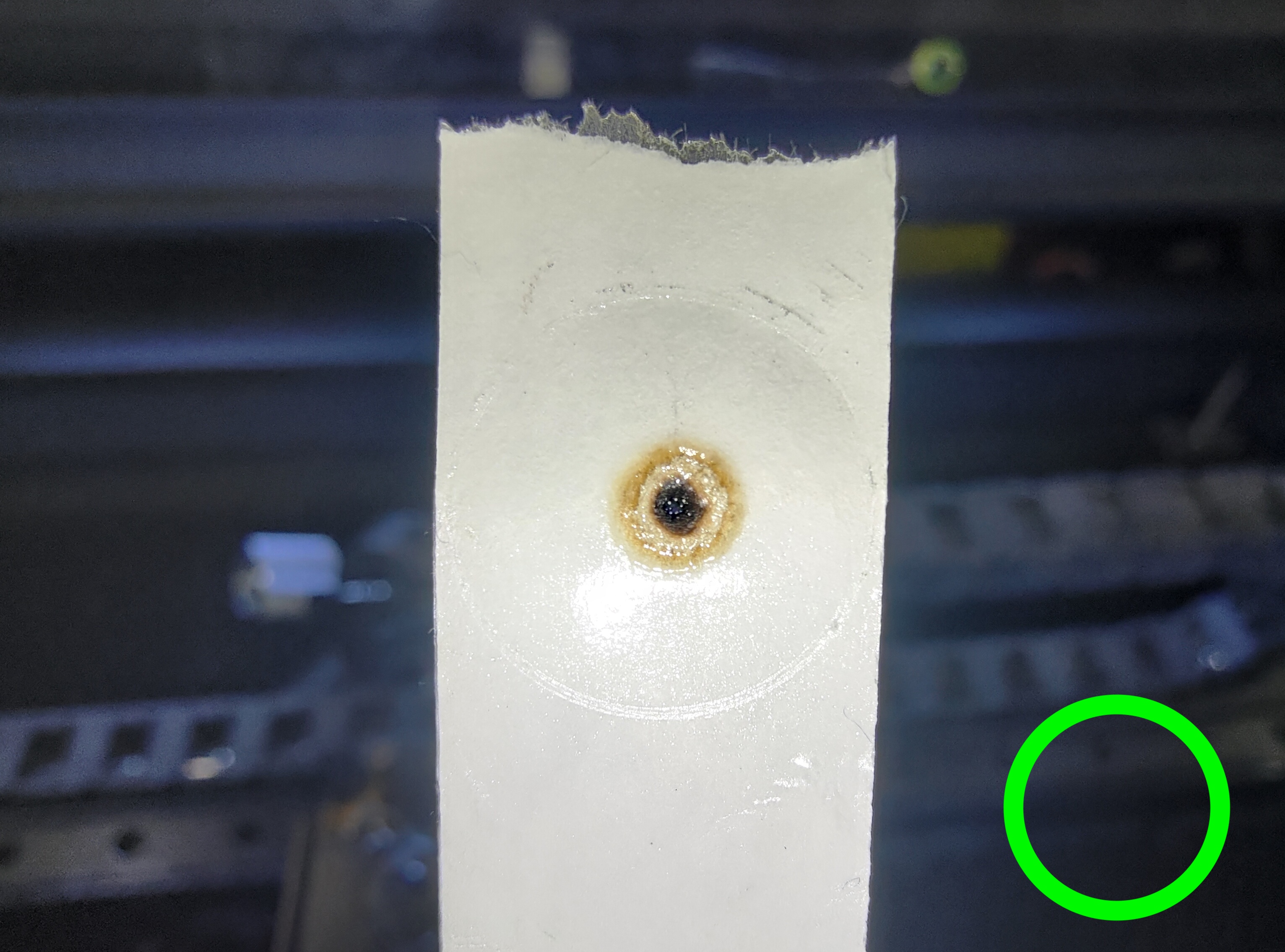

1. Keskiasento:
Jos pisteesi on keskellä kuten yllä olevassa kuvassa, se osoittaa, että pystysuuntainen reittisi on hyvä, ja voit siirtyä vaiheeseen 8.

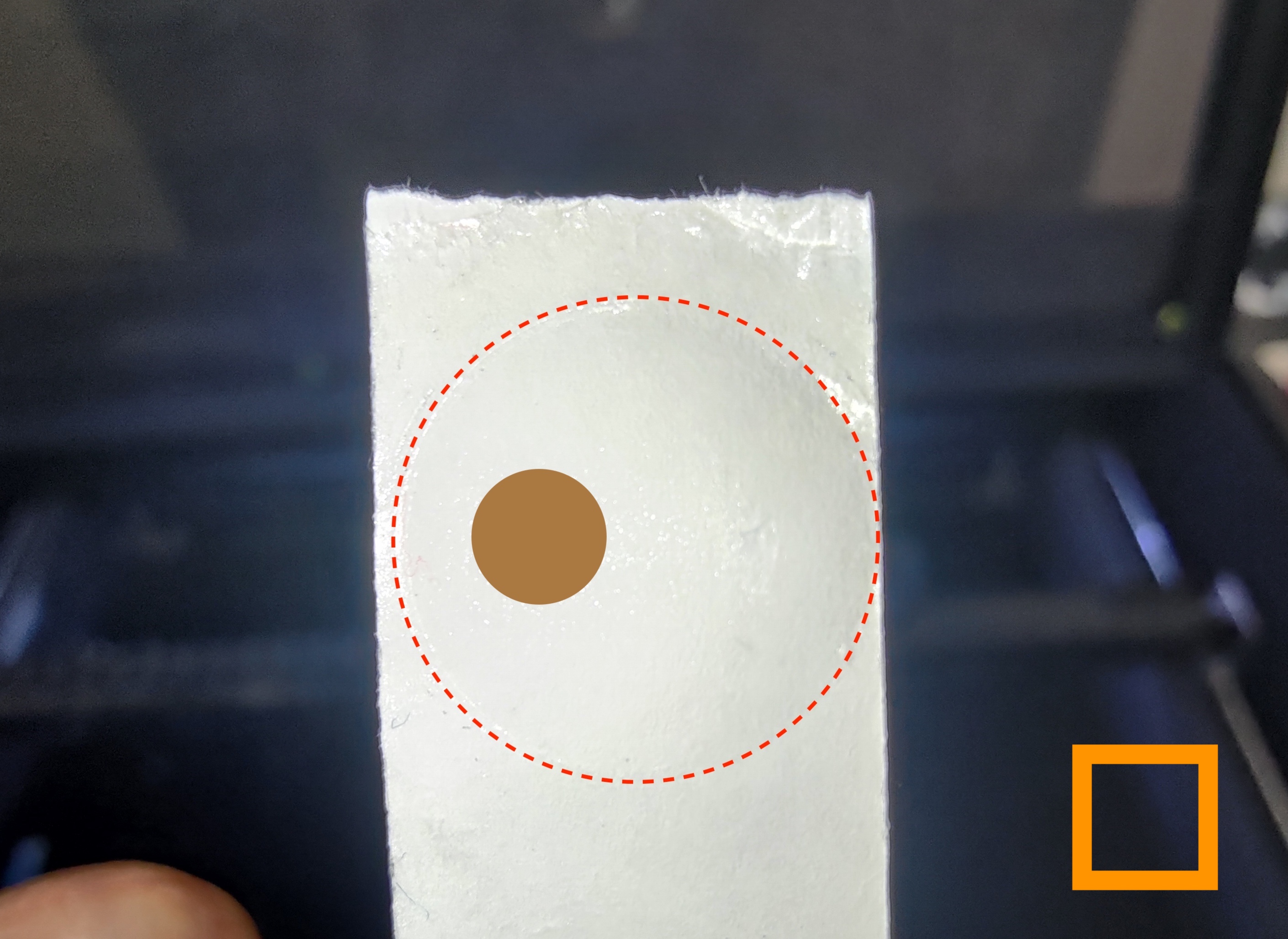

2. Vasen asento:
Jos pisteesi on vasemmalla yllä olevan kuvan mukaisesti, se tarkoittaa, että pystysuuntaista rataa on säädettävä.
Säätöohje:

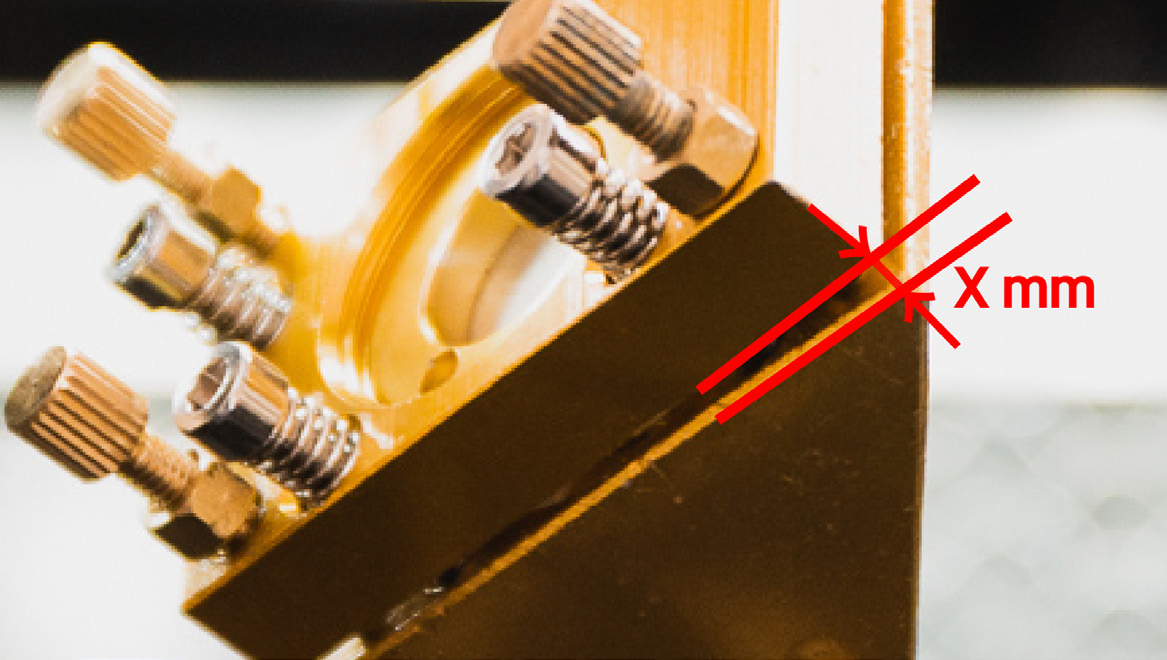

Kierrä jokaista ruuvia myötäpäivään nostaaksesi pidikettä niin, että väliin muodostuu rako, ja pisteesi pitäisi siirtyä oikealle.
Rako:
Kun olet kiertänyt ruuvit, laita uusi teippi ja tarkista pisteesi uusi sijainti uudelleen, kunnes piste on keskellä ja voit siirtyä seuraavaan vaiheeseen.

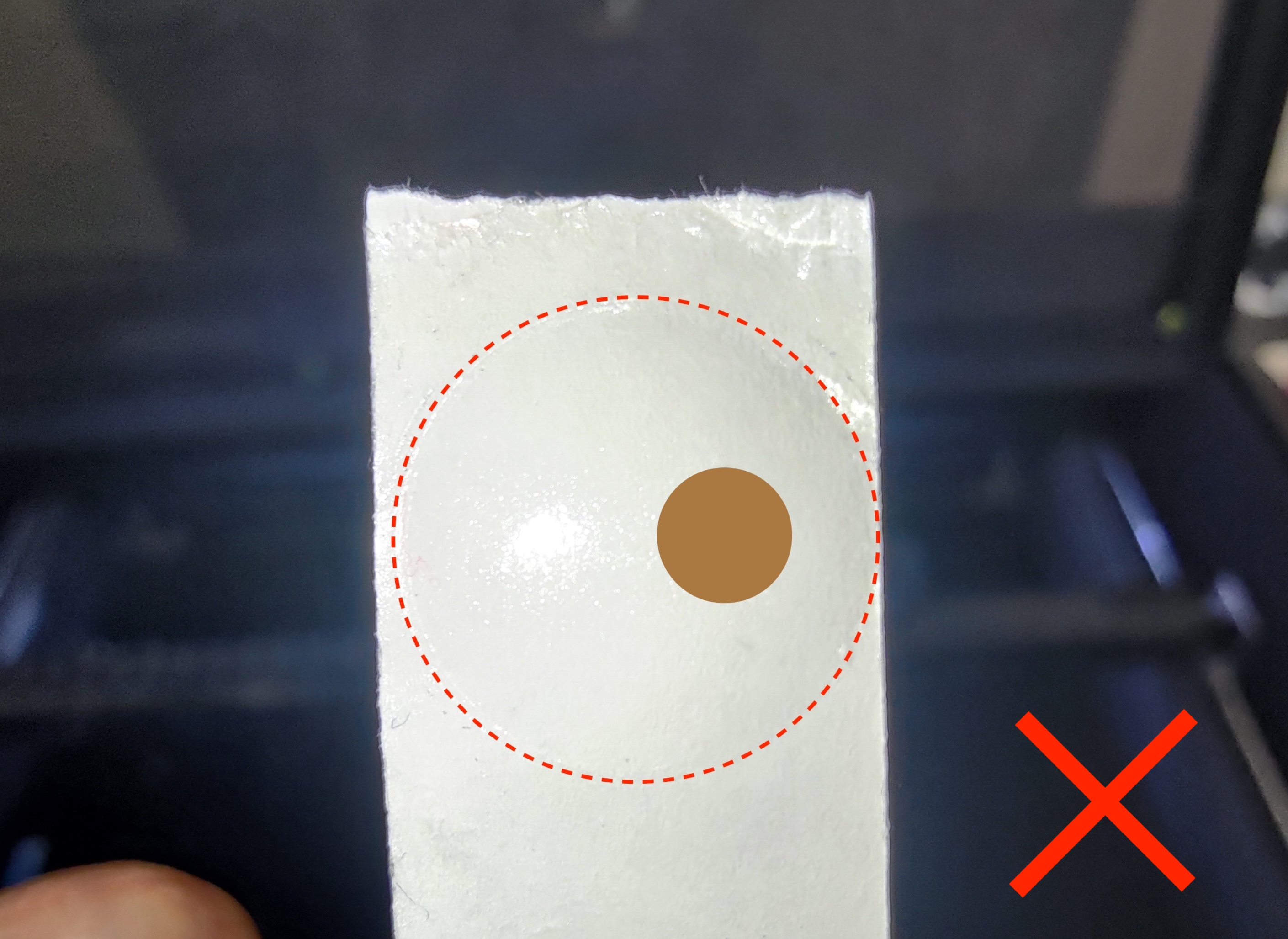

3. Oikea sijainti:
Jos pisteesi on oikealla yllä olevan kuvan mukaisesti, se tarkoittaa, että laserputken ulostulokulma on liian matala eikä sitä ole mahdollista säätää. Pysähdy tähän ja ota yhteyttä paikalliseen jälleenmyyjään saadaksesi lisäohjeita.

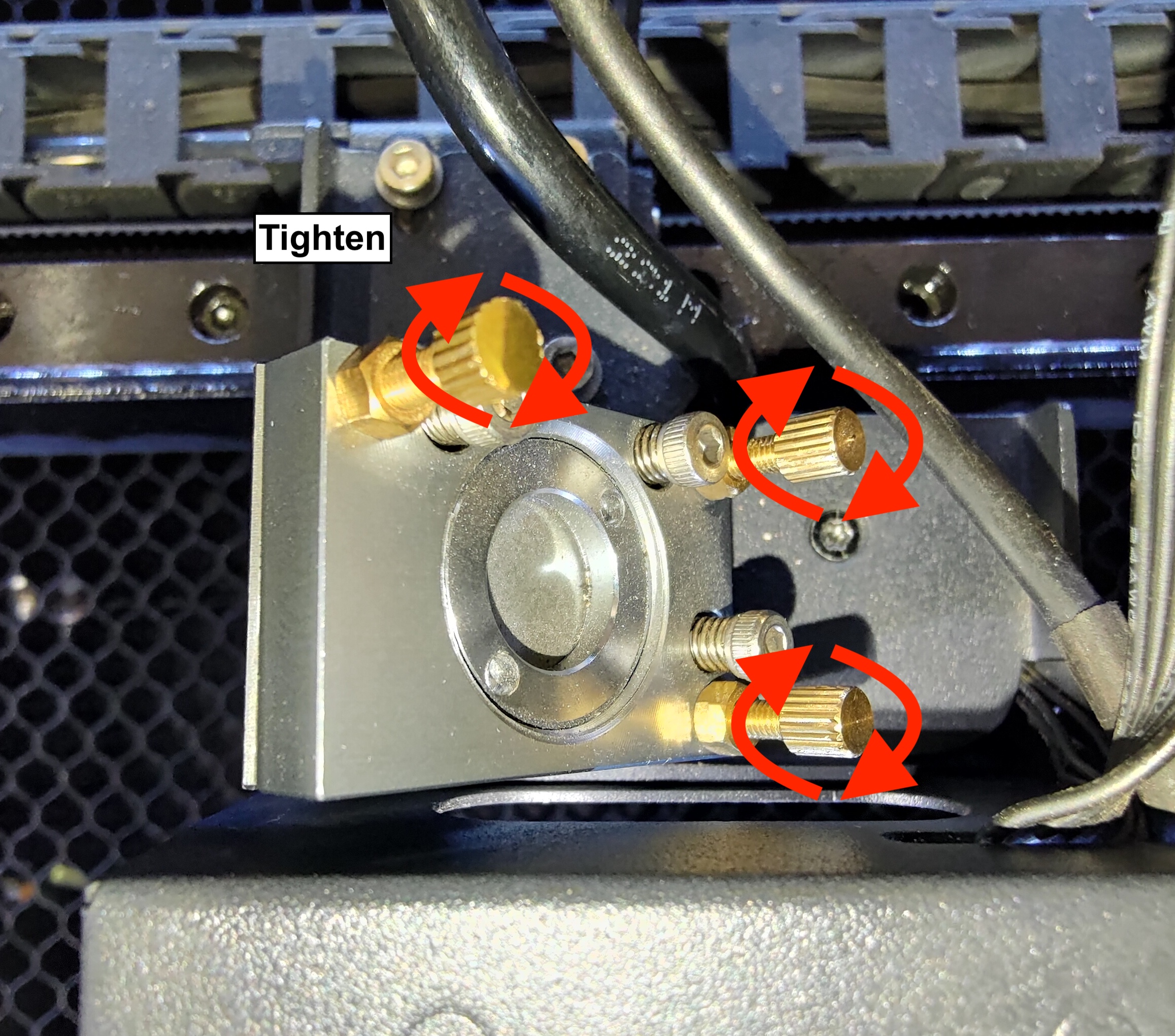

Vaihe 8 - Kiristä kaikki 3. peilin mutterit:
Säädön jälkeen kiristä kaikki mutterit asennon kiinnittämiseksi.
Vaihe 9 - Asenna suutin uudelleen:
Asenna rengas ensin ja aseta suutin työntämällä se ylös. Kiristä rengas kiertämällä rengasta vastapäivään.
Vaihe 10 - Palaa tavalliseen OPA-prosessiin:
Huomaa, että tämä ohje ei tarkoita OPA:n valmistumista.
Jatkaaksesi OPA-prosessia, palaa vaiheeseen 9 tavallisessa OPA-prosessissa.
Löydät linkin tavalliseen OPA-prosessiin täältä: 5-1 Optisen radan säätö
#END
