4-2 Laser Head Displacement Adjustment

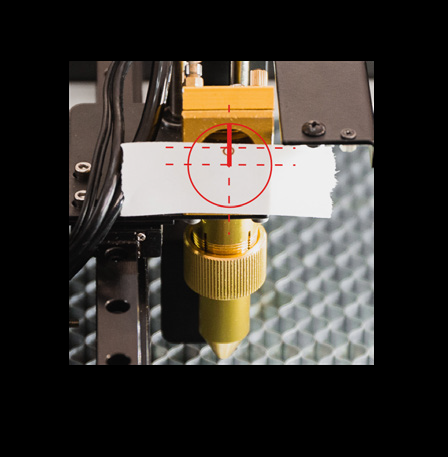

Tavoite: Metallirenkaassa olevan pisteen tulee olla renkaan pystysuoralla keskilinjalla. Pisteen on oltava renkaan keskipisteen yläpuolella.

Ohjeet:
1. Siirrä laserpää manuaalisesti työskentelyalueen keskelle. Sulje ovi ja paina "Laser Pulse".
2. Tarkista, osuiko piste renkaan pystysuoralle keskilinjalle. Jos kyllä, siirry vaiheeseen 6.
3. Vapauta 4 kuusiokoloruuvia 2,5 mm:n kuusiokoloavaimella.
4. Siirrä laserpäätä eteen- tai taaksepäin kiskon suhteen. Kiristä sitten 4 ruuvia takaisin.
5. Paina "Laser Pulse" ja tarkista, osuiko piste renkaan pystysuoralle keskilinjalle. Jos ei, toista vaiheet 3 ja 4.

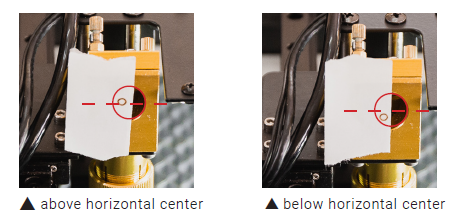

6. Tarkista, osuuko piste renkaan vaakasuoralle keskilinjalle tai sen yläpuolelle. Jos kyllä, siirry kohtaan "Third Mirror Adjustment".

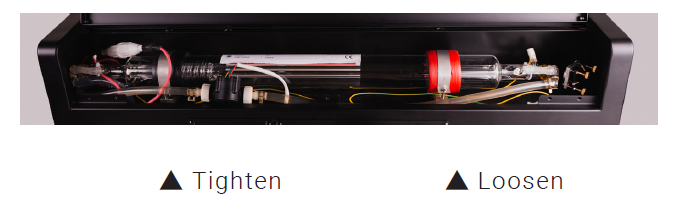

7. Jos korkeus on keskilinjan alapuolella, säädä laserputken pidikkeen ruuveja. Vapauta pidike lasersäteen ulostulopuolelta ja kiristä toinen puoli.

Tarkista, osuuko piste keskiviivaan tai sen yläpuolelle. Jos laserputken pidikkeen asentoa säädetään usein, ensimmäinen ja toinen peili saattavat vaatia uudelleensäätöä.

Kuvaus:

Kun teet toisen ja kolmannen optisen reitin kohdistusta ja piste on keskiviivan alapuolella, noudata seuraavia ohjeita säätämiseksi.

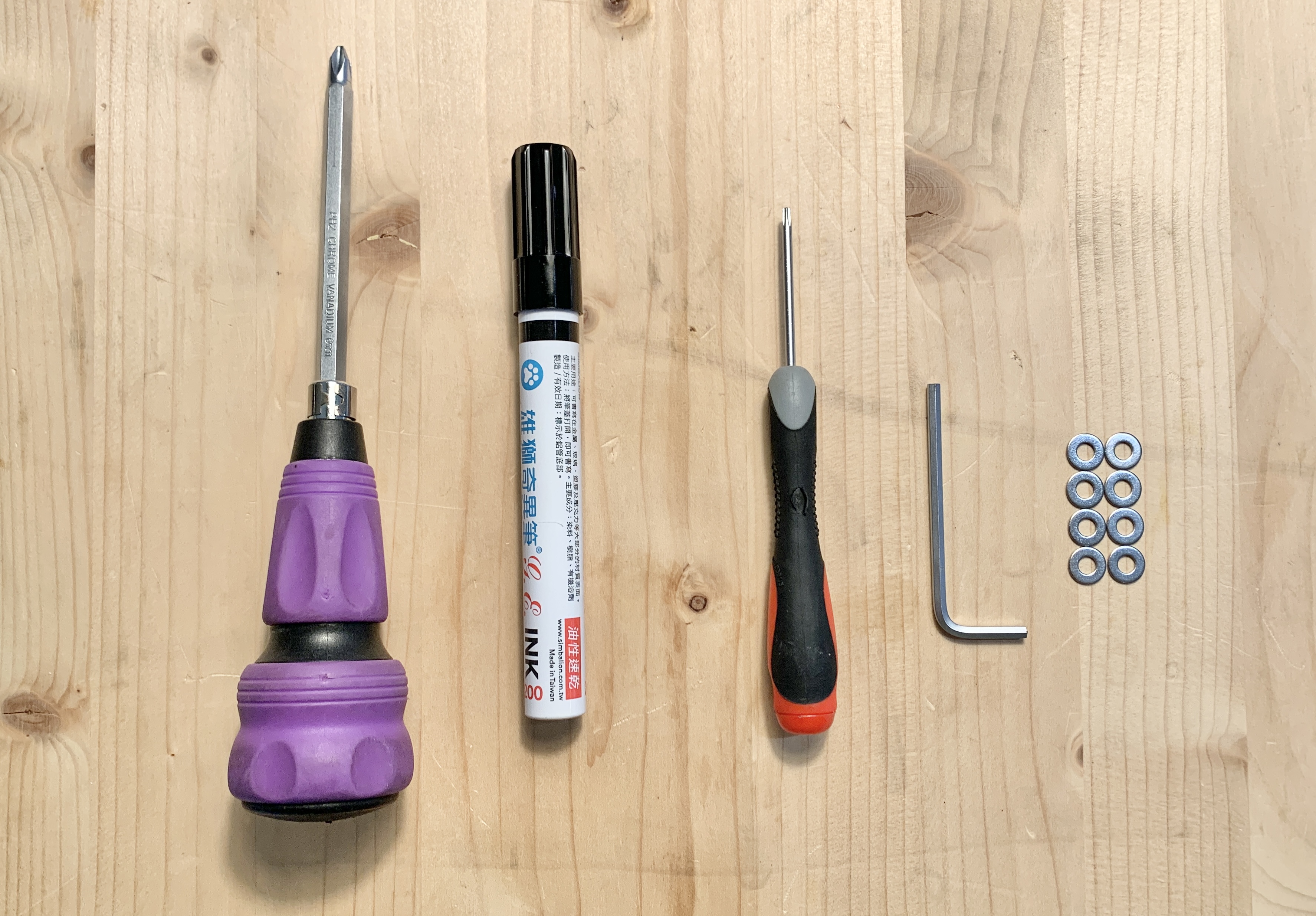

Tarvittavat työkalut:

1. Ristipääruuvitaltta
2. Merkintäkynä
3. Torx T8 -ruuvitaltta
4. 3 mm:n kuusiokoloavain
5. M4-aluslevy*8

Vaihe 1 - Sammuta laite ja irrota takakansi

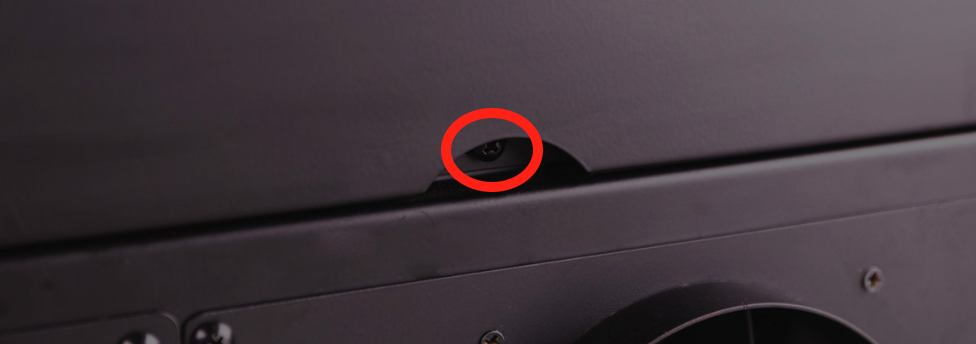

Irrota takakannen ruuvi ristipääruuvitaltalla.

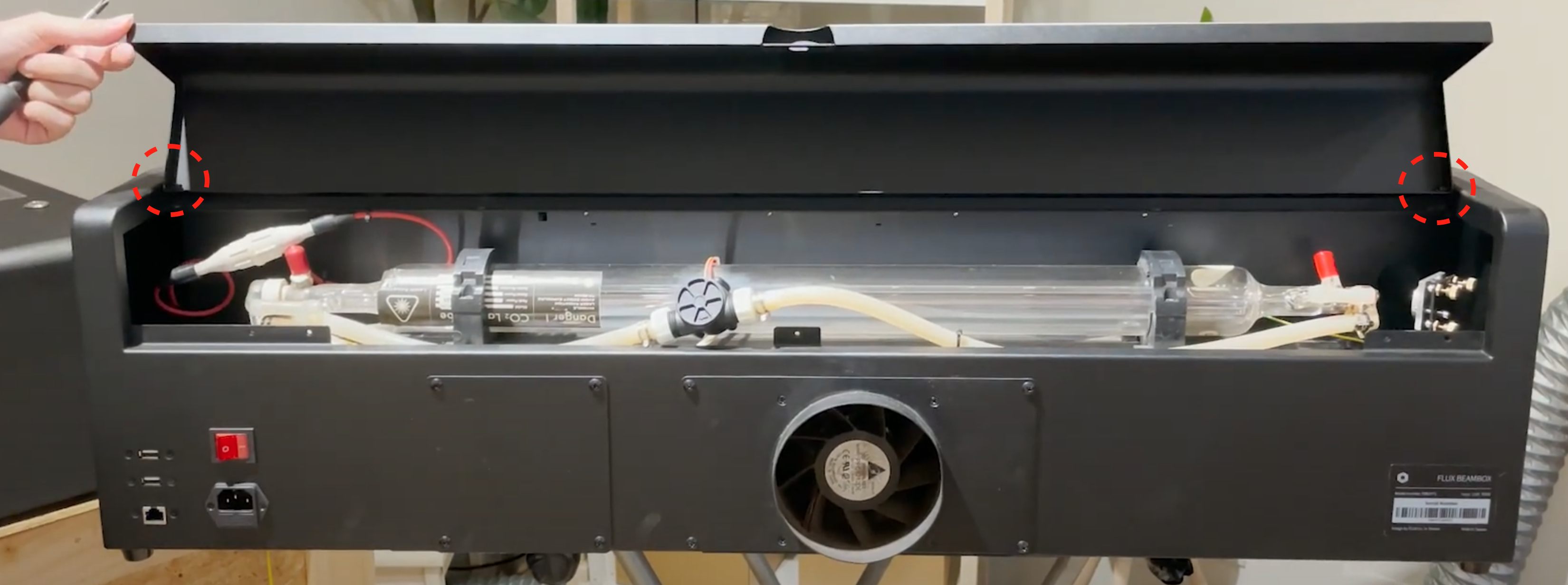

Irrota kaksi takakannen kiinnitysruuvia ja poista kansi.

Vaihe 2 - Merkitse laserputki ja putken pidike

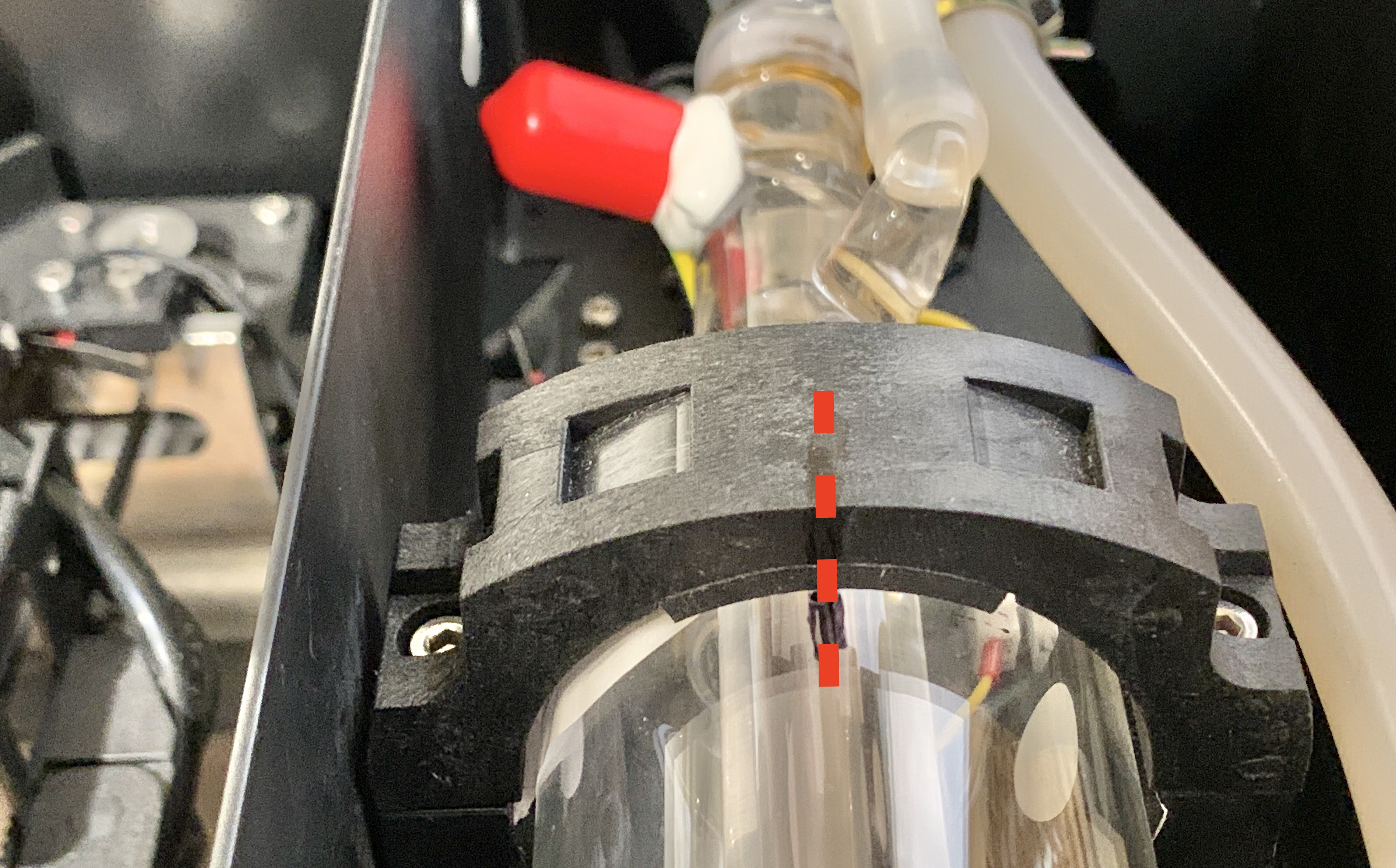

Piirrä merkintäkynällä viiva laserputkeen ja putken pidikkeeseen alla olevan kuvan mukaisesti.

Vaihe 3 - Irrota laserputken matalajännitekaapeli

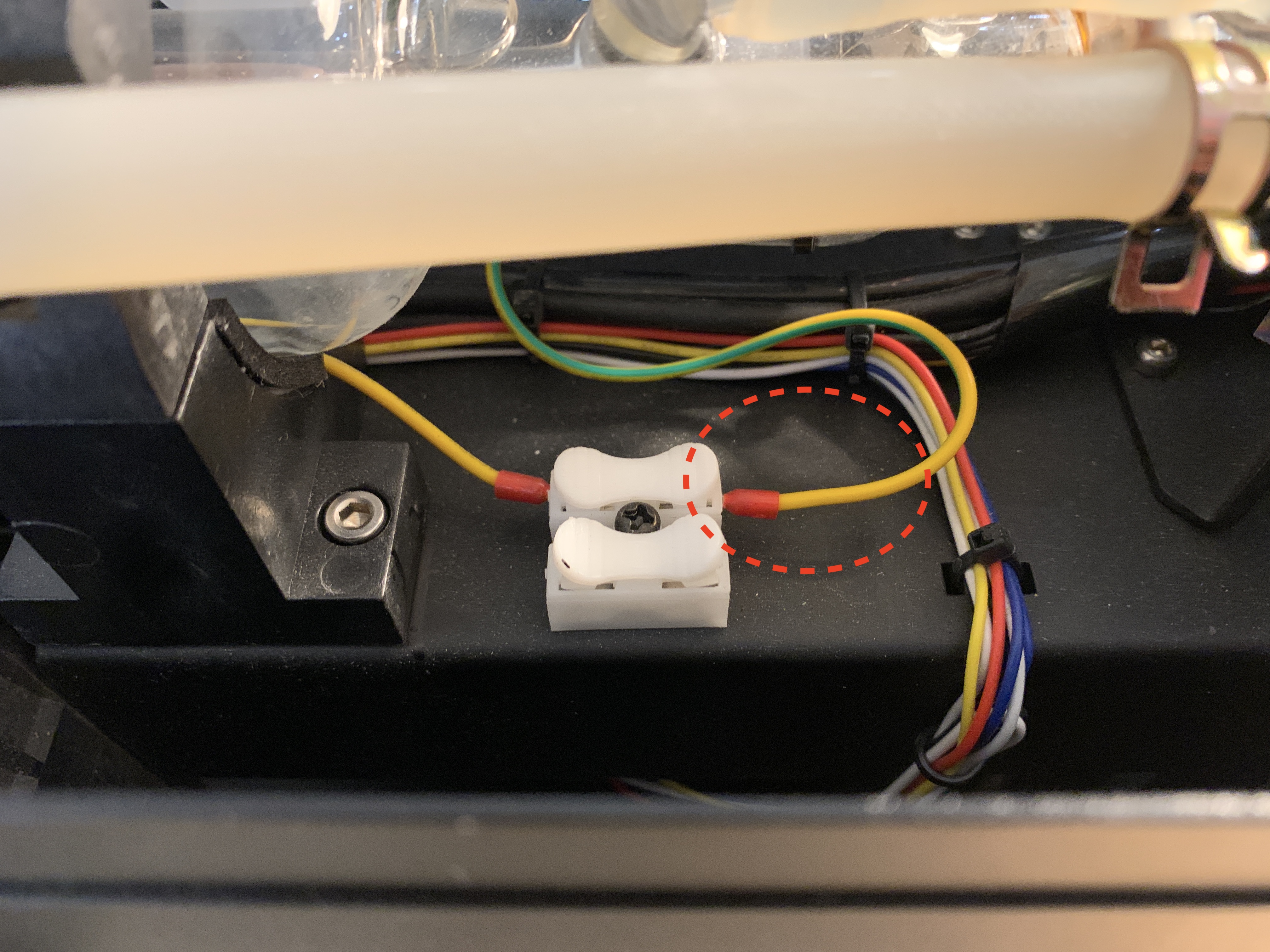

Irrota matalajännitekaapeli painamalla valkoista liitintä matalajännitepäässä.

 Vaihe 4 - Irrota laserputken pidike laserputken poistamiseksi

Irrota laserputken pidikkeen kannen neljä ruuvia 3 mm:n kuusiokoloavaimella.

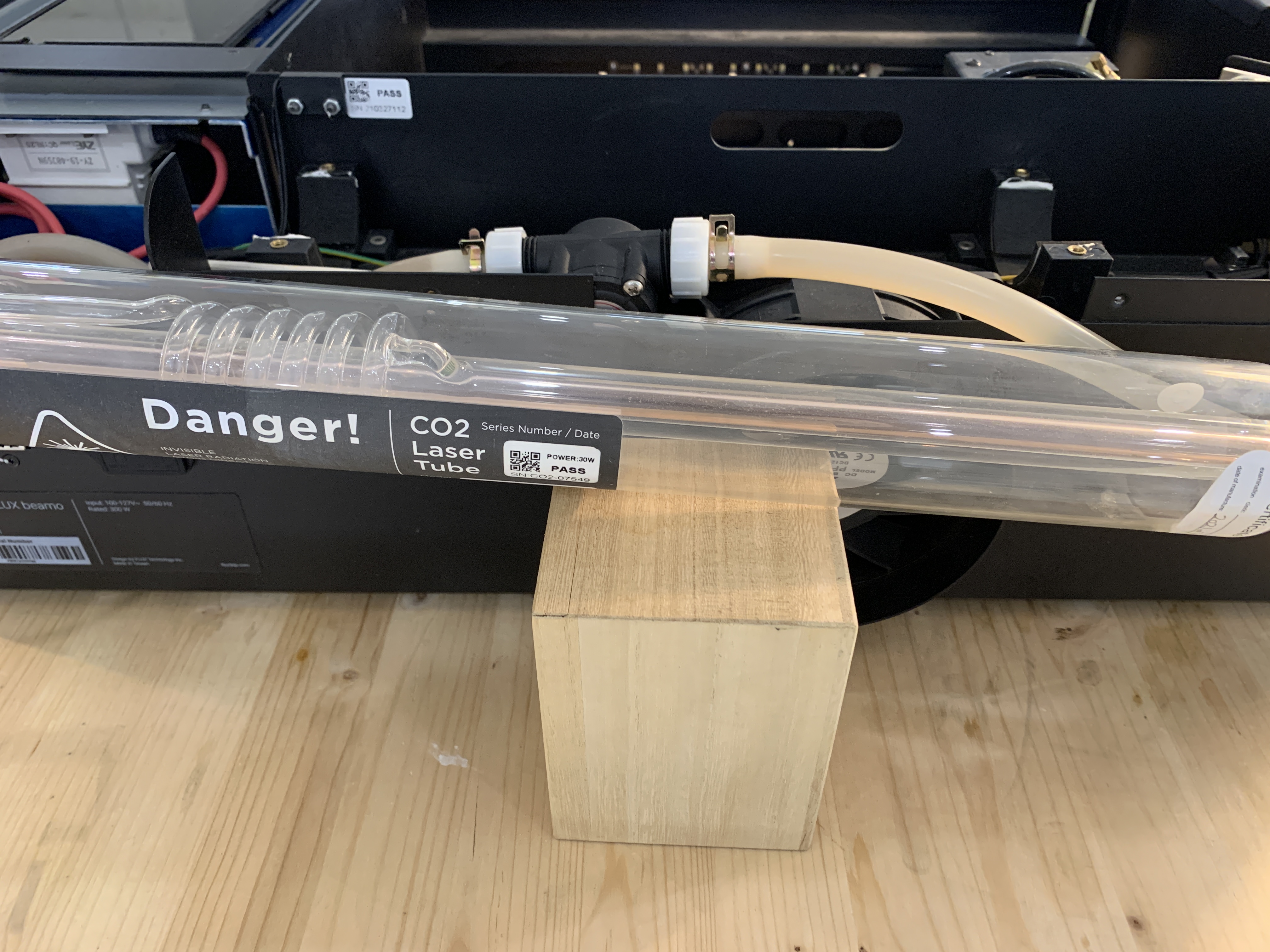

Irrota laserputki ja aseta se tukevalle alustalle.

Vaihe 5 - Irrota matalajännitepään laserputken pidike

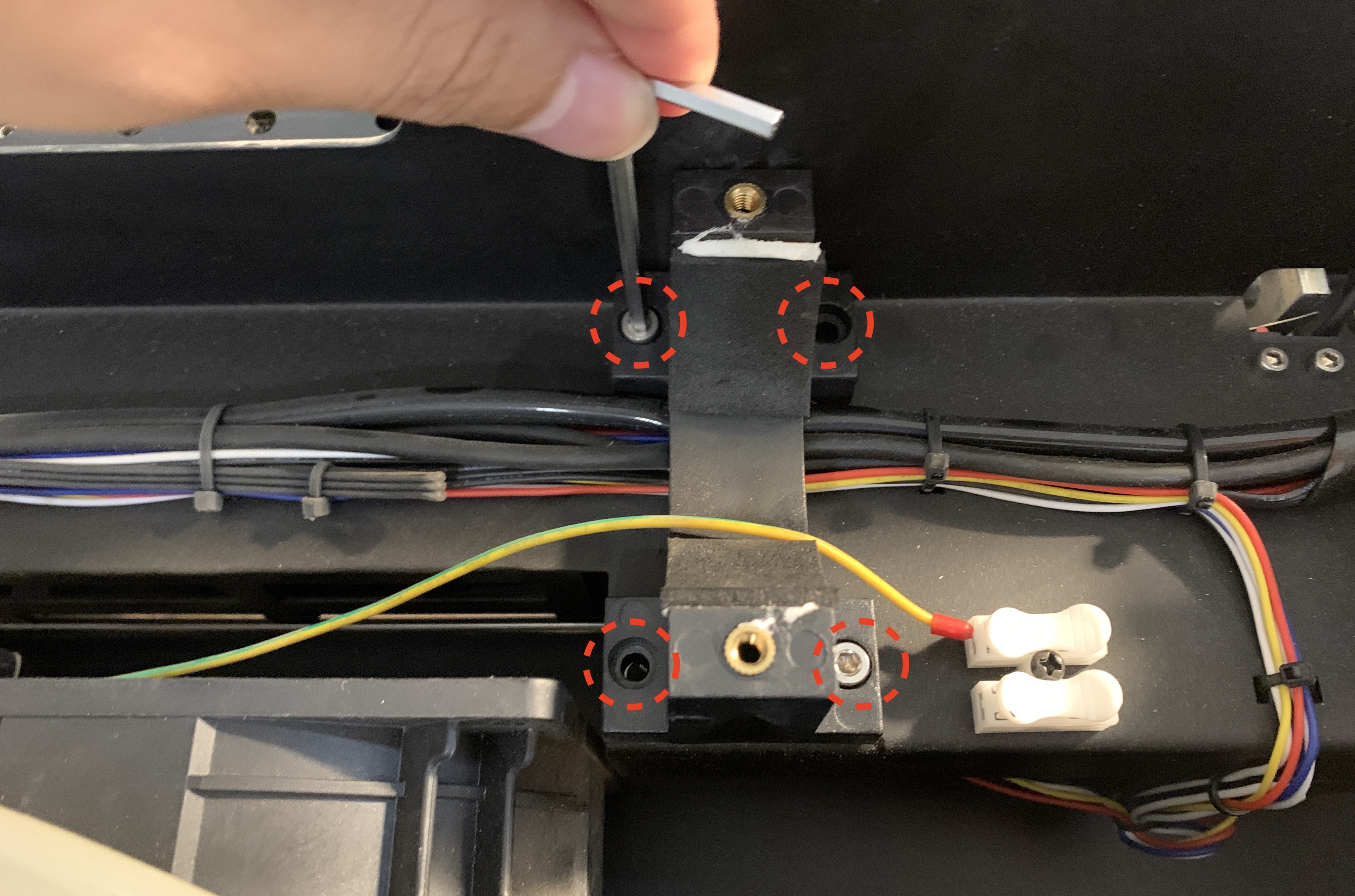

Irrota laserputken pidikkeen neljä ruuvia 3 mm:n kuusiokoloavaimella ja poista pidike.

Vaihe 6 - Aseta aluslevyt

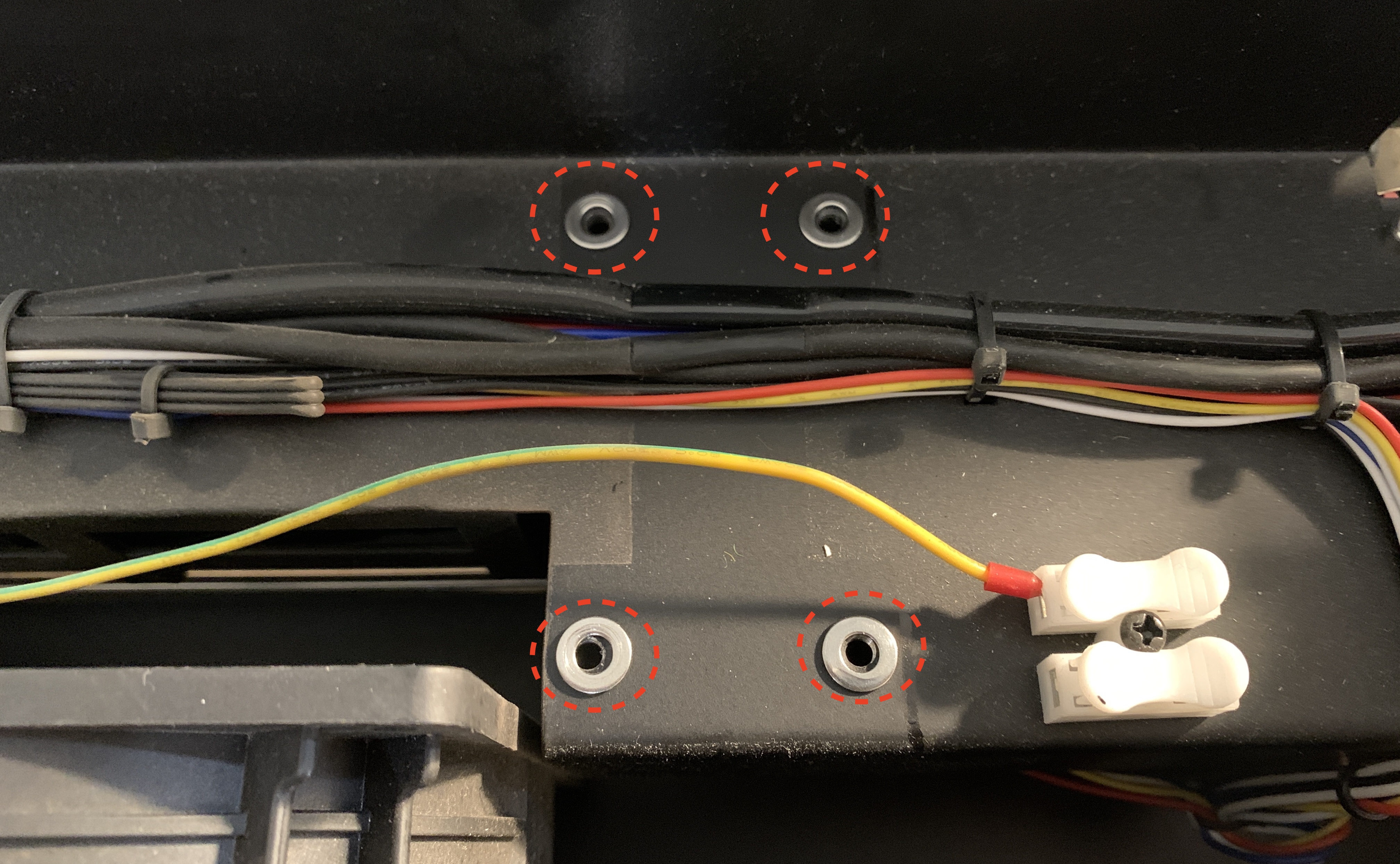

Aseta kahdeksan aluslevyä pinoittain, kaksi päällekkäin, ruuvinreikien yläpuolelle.

Vaihe 7 - Asenna laserputken pidike

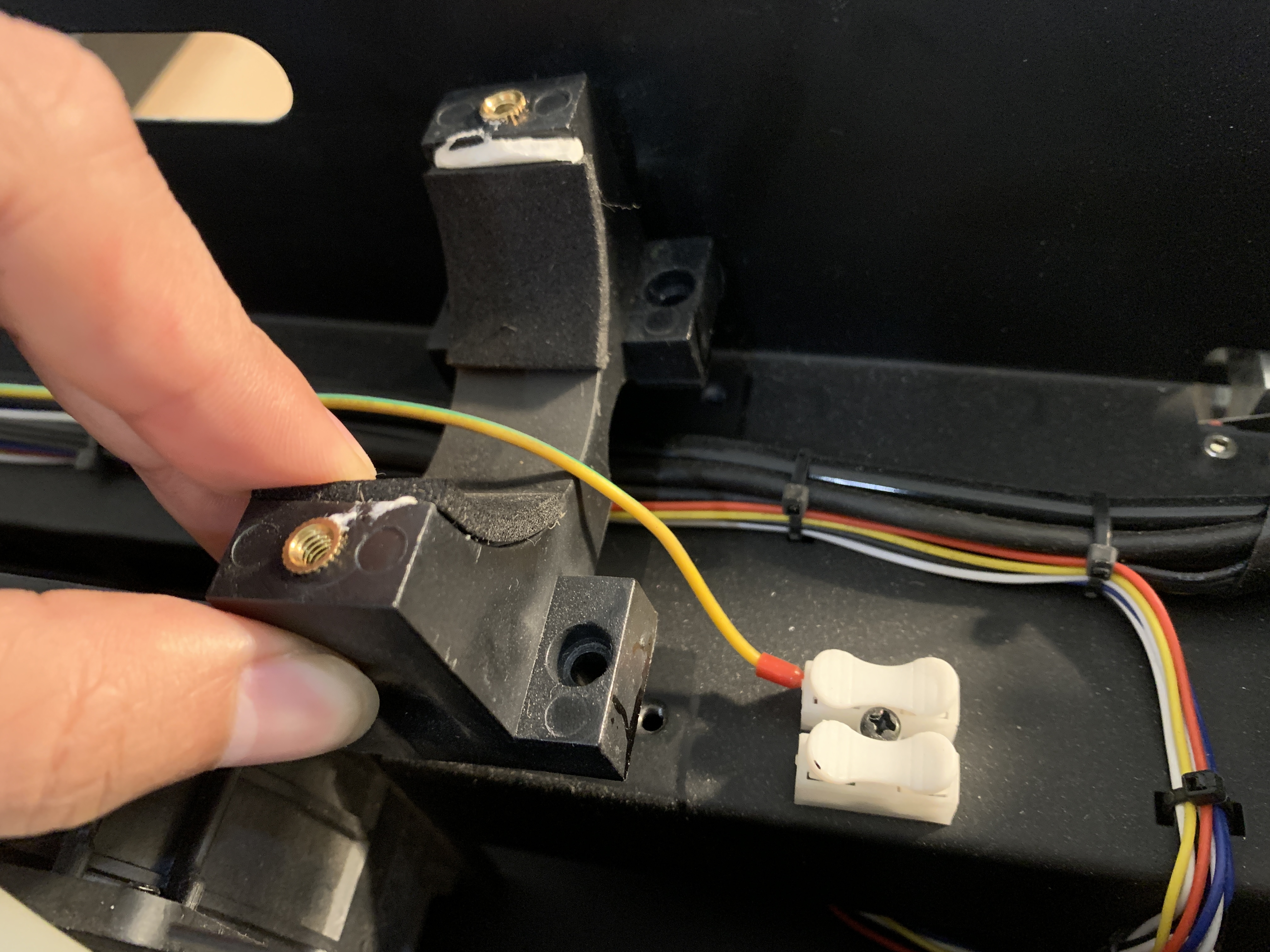

Asenna laserputken pidike samaan suuntaan ja kiristä ruuvit 3 mm:n kuusiokoloavaimella.

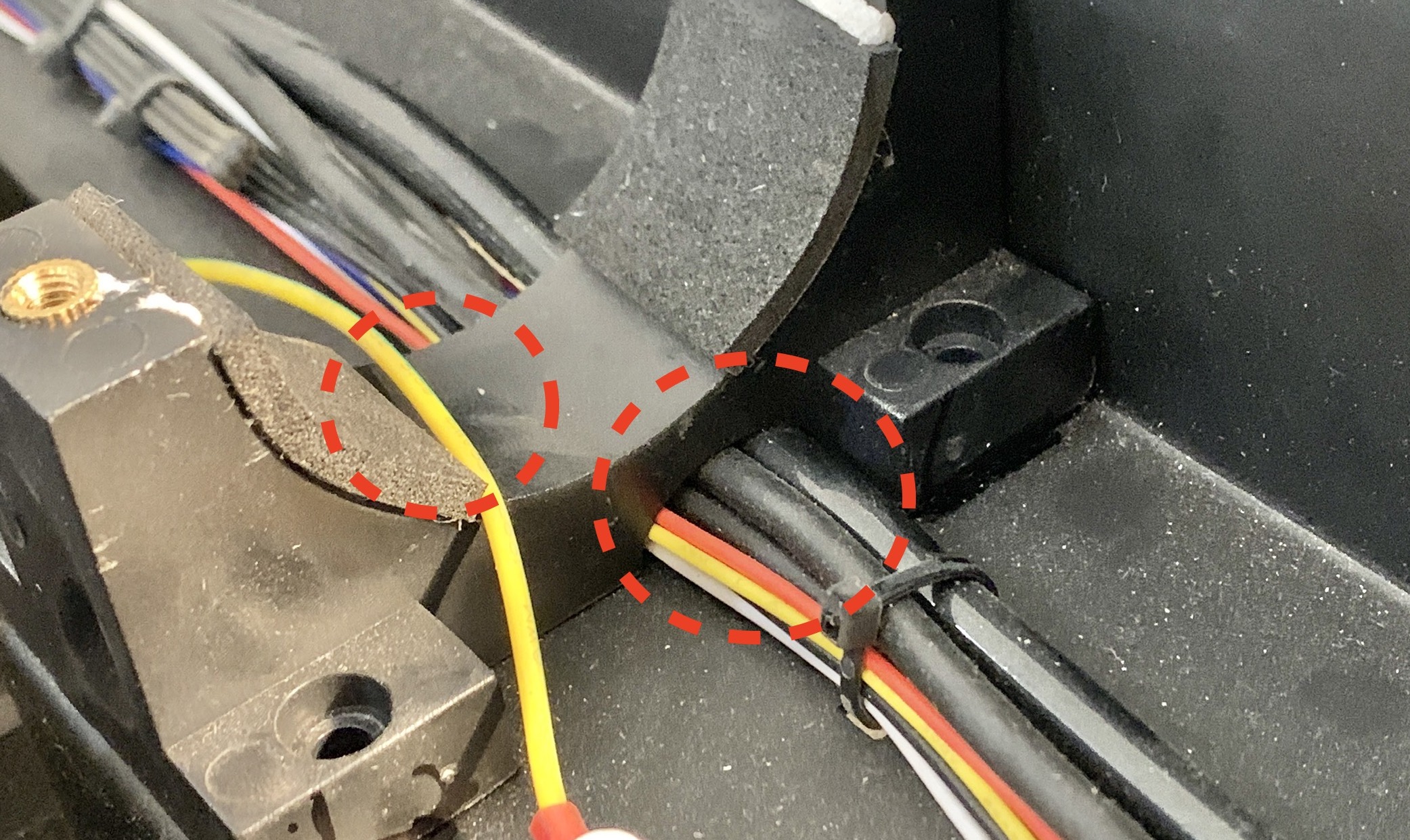

⚠︎ Varo, etteivät kaapelit jää puristuksiin.

Vaihe 8 - Asenna laserputki

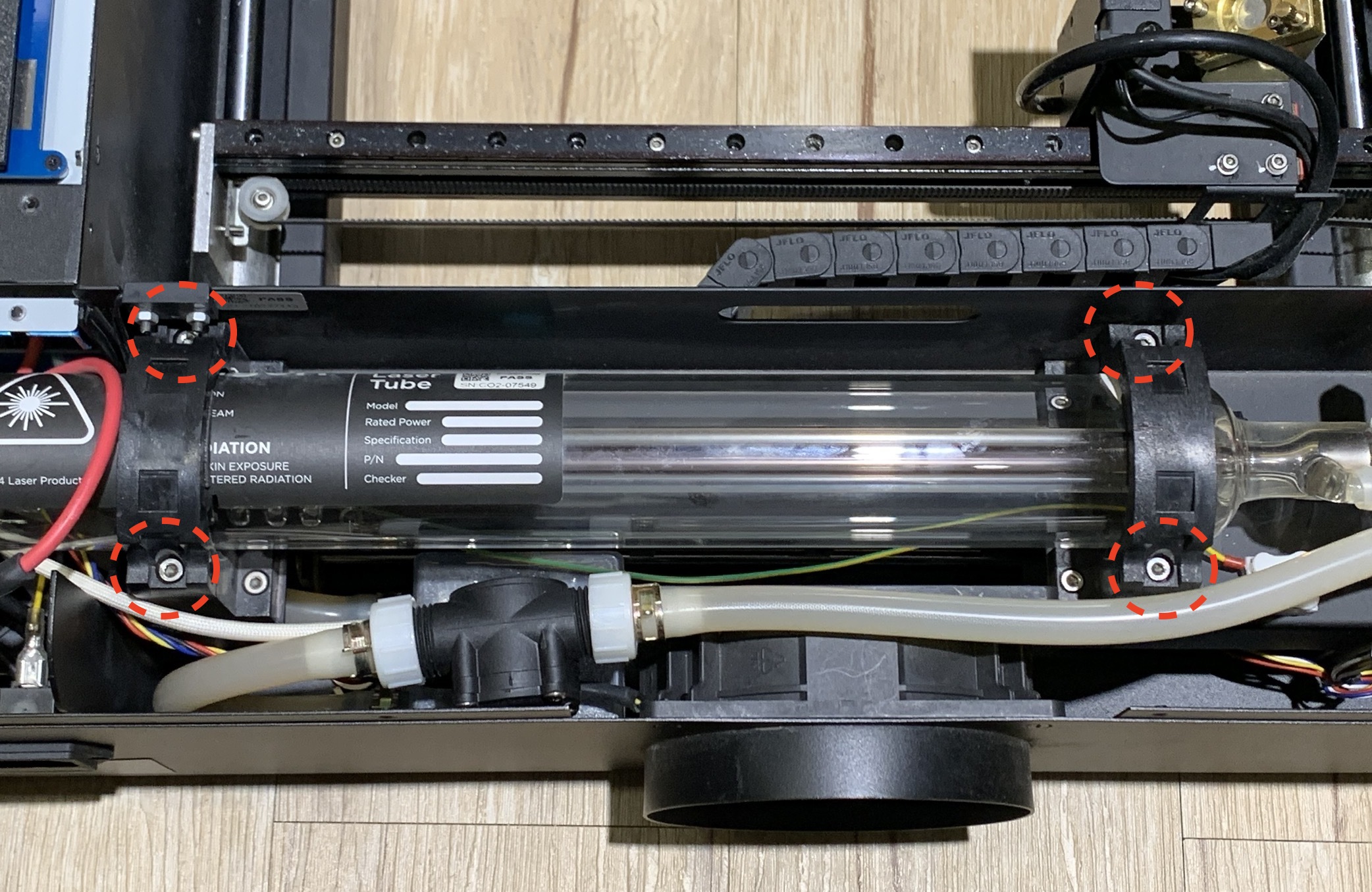

Asenna laserputki ja kohdista se merkin mukaan.

Kiristä laserputken pidikkeen kannen neljä ruuvia 3 mm:n kuusiokoloavaimella.

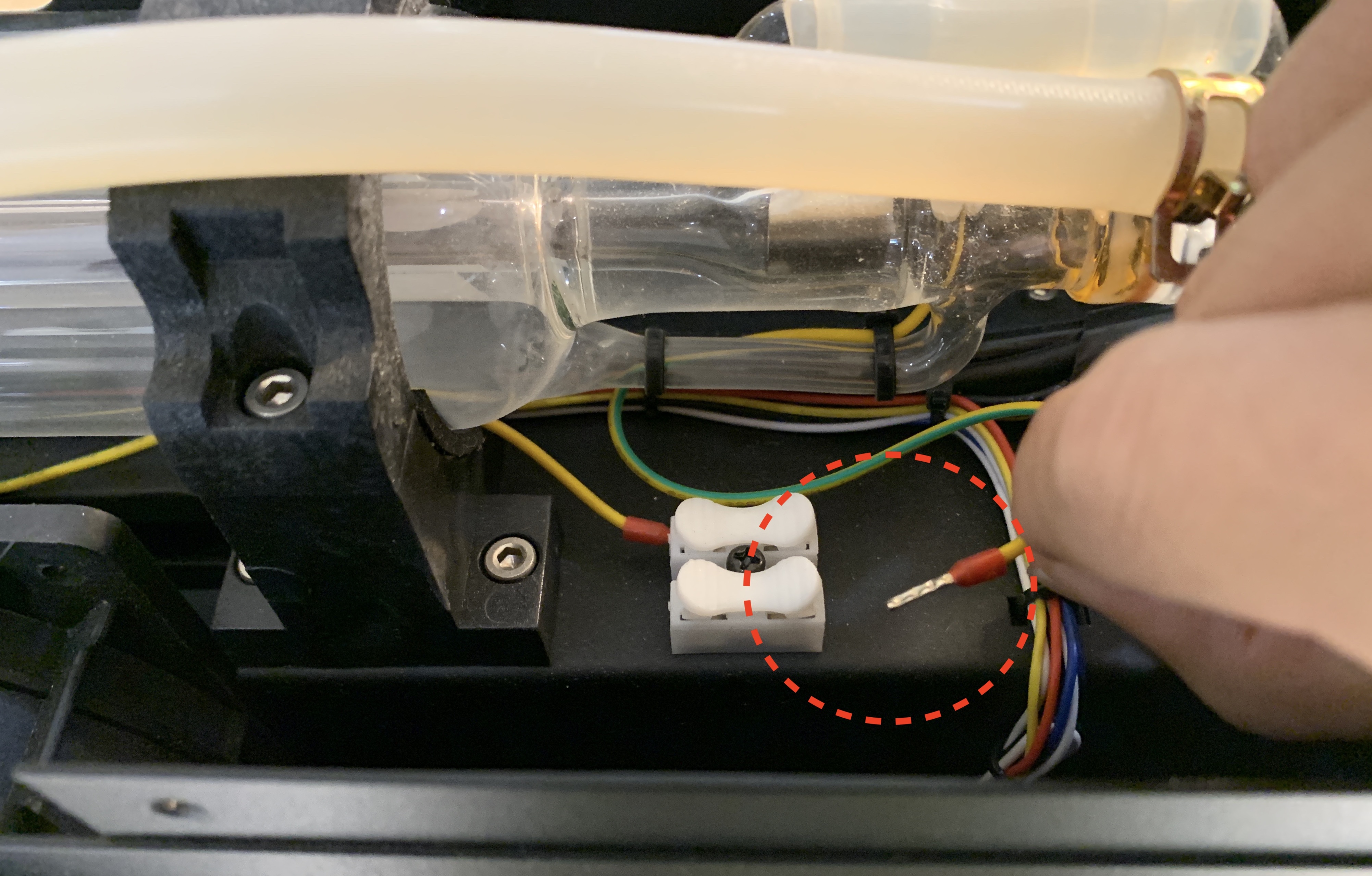

Vaihe 9 - Kytke laserputken matalajännitekaapeli

Vaihe 10 - Asenna takakansi

Kiinnitä takakansi kahdella ruuvilla.

Kiristä takakannen ruuvit ristipääruuvimeisselillä.

Vaihe 11 - Käynnistä laite ja tarkista kolmannen peilin laserpiste

Tarkista, onko laserpiste vaakasuoran keskiviivan tasalla tai sen yläpuolella.

Määritä tulos ja seuraava toimenpide:

• Jos piste on vaakasuoran keskiviivan yläpuolella >> Siirry kohtaan 4-1 Optisen reitin säätö
• Jos piste on edelleen vaakasuoran keskiviivan alapuolella >> Siirry kohtaan Step 1 ja lisää aluslevyjä kohdassa Vaihe 6.
• Jos piste on vaakasuorassa keskellä >> Ongelma ratkaistu
