Suositeltu tiheys
Kerran kuukaudessa.
Milloin tarkistaa?
1. Ensimmäinen kerta on purkamisen jälkeen pitkän matkan kuljetuksen jälkeen.
2. Laserin putken vaihdon jälkeen.
3. Säännöllistä huoltoa varten suositellaan tarkistamaan kerran kuukaudessa.
4. Ongelmia leikkaamisessa tai kaivertamisessa.
Valmistelu

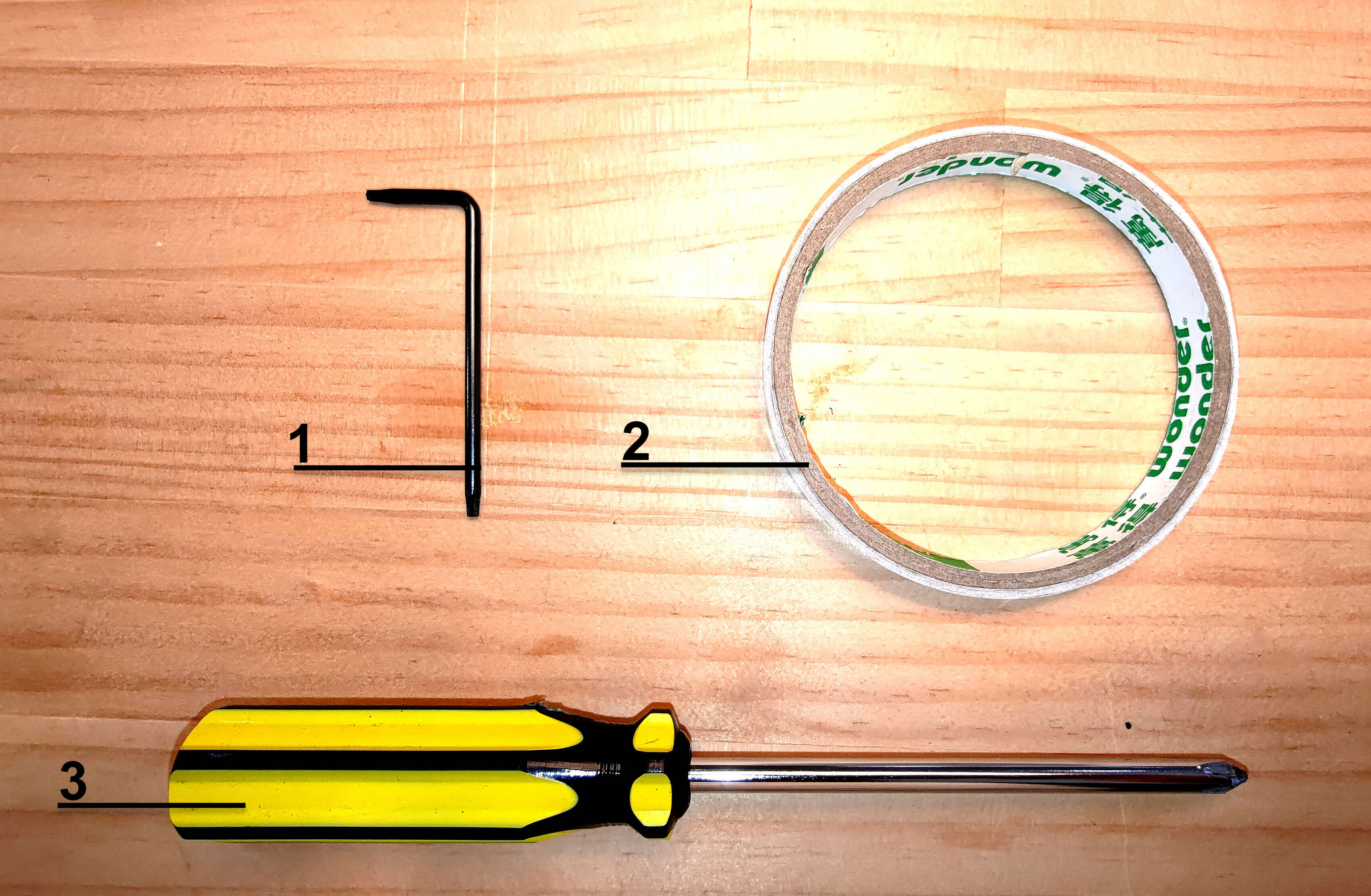

Kaksipuolinen teippi ja ristipääruuvimeisseli (Beambox-sarjalle).
Vaihe 1 - Opi tekemään pulssi
- Käynnistä laite.
- Sulje kansi.
- Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.
- Etsi Pulssi-painike.
- Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia jne.
Vaihe 2 - Avaa takakansi
Käytä ristipääruuvimeisseliä ruuvin irrottamiseen koneen takana olevan tuulettimen yläpuolelta, minkä jälkeen takakansi voidaan avata.
Vaihe 3 - Opi sijainnit
- Ole hyvä ja tutustu seuraaviin sijainteihin:
- Ensimmäinen heijastava peili
- Toinen heijastava peili
- Kolmas heijastava peili
- 7 vuoteen sijaintia, joihin laserpää siirretään tarkistuksen aikana.
Vaihe 4 - Puhdista kaikki peilit ja tarkennuslinssit
Seuraa alla olevan linkkiin ohjeita puhdistaaksesi kaikki peilit ja linssit.
Beambox: Peilien ja linssien puhdistus
Vaihe 5 - Tarkista laserpiste 1. peilillä
Tämän vaiheen tarkoituksena on tarkistaa, ovatko laserputki ja kone hyvässä kunnossa.
Vaiheen yleiskatsaus:
Vaihe 6-1 - Teipin laittaminen ja pulssien tekeminen

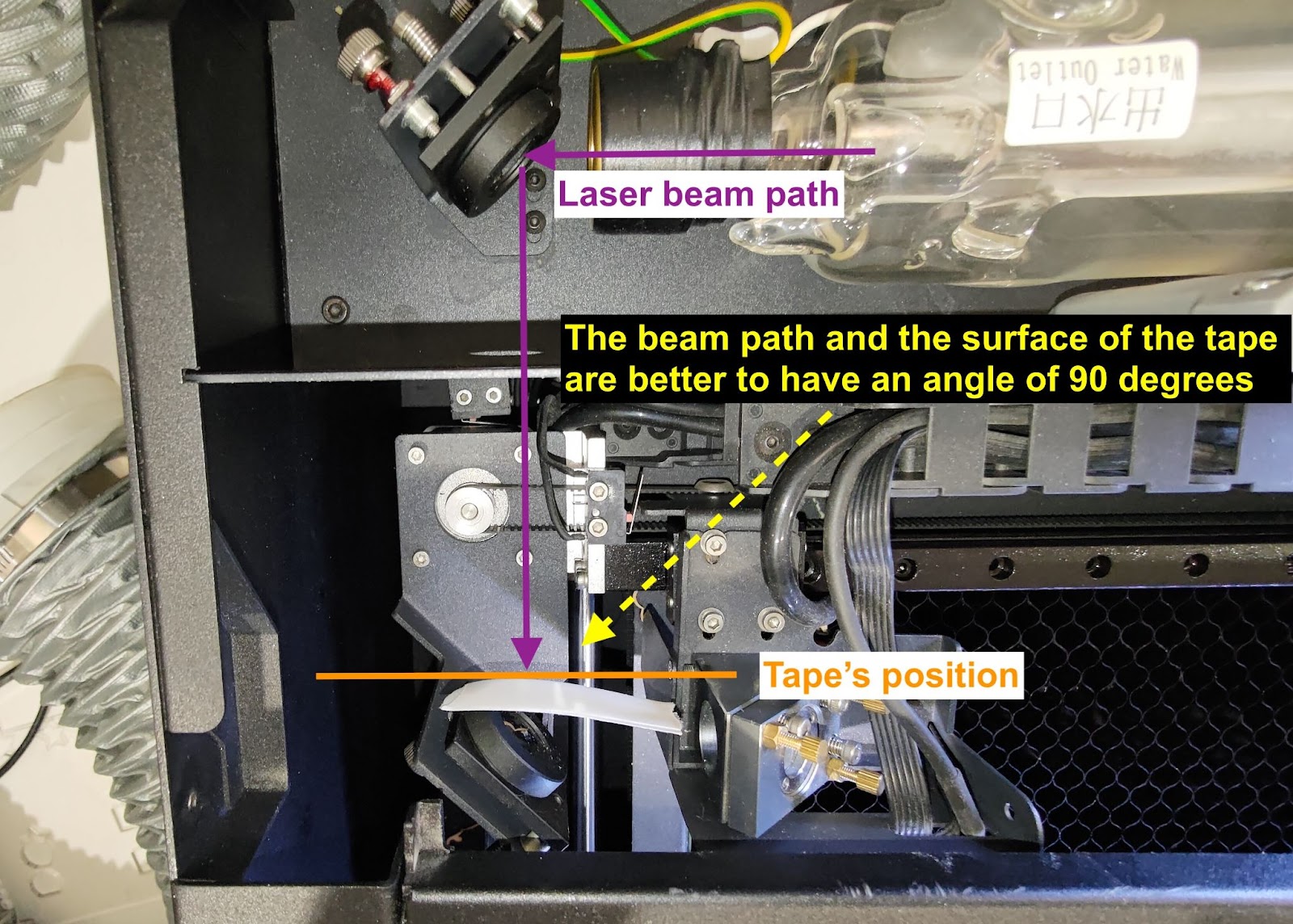

Aseta kaksipuolinen teippi 1. peiliin, sulje takakansi, ja tee viisi pulssia.
Vaihe 6-2 - Tarkista the-muotoinen piste teipillä
Muodon on hyvä olla mahdollisimman pyöreä, ja edessä olevan kaksipuolisen teipin ensimmäinen pala tulee polttaa läpi.
Hyvä esimerkki:
Huono esimerkki:
Vaihe 6-3 - Kerää 1. peilin teippi
Laita 1. peilin teippi paperinpalalle. Kirjoita sijainti ja pulssien määrä muistiin alla olevan kuvan mukaisesti.
Vaihe 6-4 - Vianmääritys ja raportointi
Jos pisteesi ei ole pyöreä, ei ole vahva tai se muistuttaa yllä olevia huonoja esimerkkejä, nosta tehotasoa arvoon x2.0 ja katso, paraneeko se:
-
Jos piste vahvistuu, se tarkoittaa, että laserputki on saattanut heikentyä. Voit silti suorittaa prosessin loppuun suuremmalla tehotasolla tai voit ottaa yhteyttä paikalliseen jälleenmyyjään ja ilmoittaa, että putki on saattanut heikentyä.
-
Jos piste ei vahvistu tai sillä on edelleen outo muoto, ota yhteyttä paikalliseen jälleenmyyjään saadaksesi lisäapua.
(Jaa kuva pulssituloksestasi 1. peilillä jälleenmyyjäsi kanssa.)
Vaihe 7 - Tarkista reitti 1. peilistä 2. peiliin
Tämän vaiheen tarkoituksena on tarkistaa, onko reitti kohdistettu 1. peilistä 2. peiliin.
Vaiheen yleiskatsaus:
Vaihe 7-1 - Luo ensimmäinen piste vasempaan yläkulmaan
Aseta kaksikerroksinen teippi 2. peiliin ja siirrä pää vasempaan yläkulmaan.
Tee kolme pulssia luodaksesi ensimmäisen pisteen.

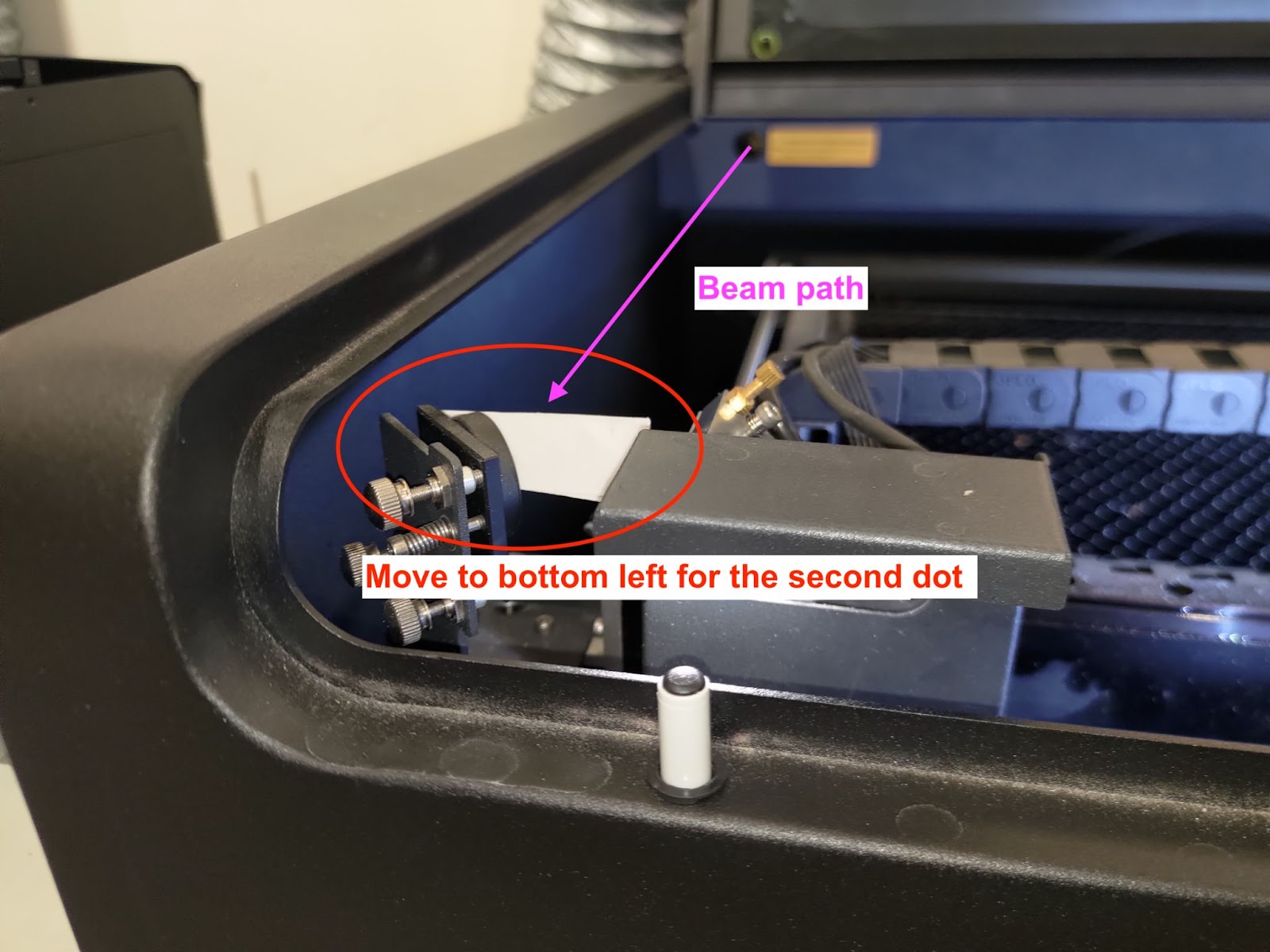

Vaihe 7-2 - Luo toinen piste vasempaan alakulmaan
Pidä sama teippi 2. peilissä ja siirrä pää vasempaan alakulmaan.
Tee 3 pulssia toisen pisteen luomiseksi.
Jos vasemmassa alareunassa ei ole pistettä, se tarkoittaa, että polku on dramaattisesti väärin kohdistettu.
Katso lisätietoja optisen polun uudelleenkohdistamisesta linkkiistä. [Optisen reitin kohdistus]

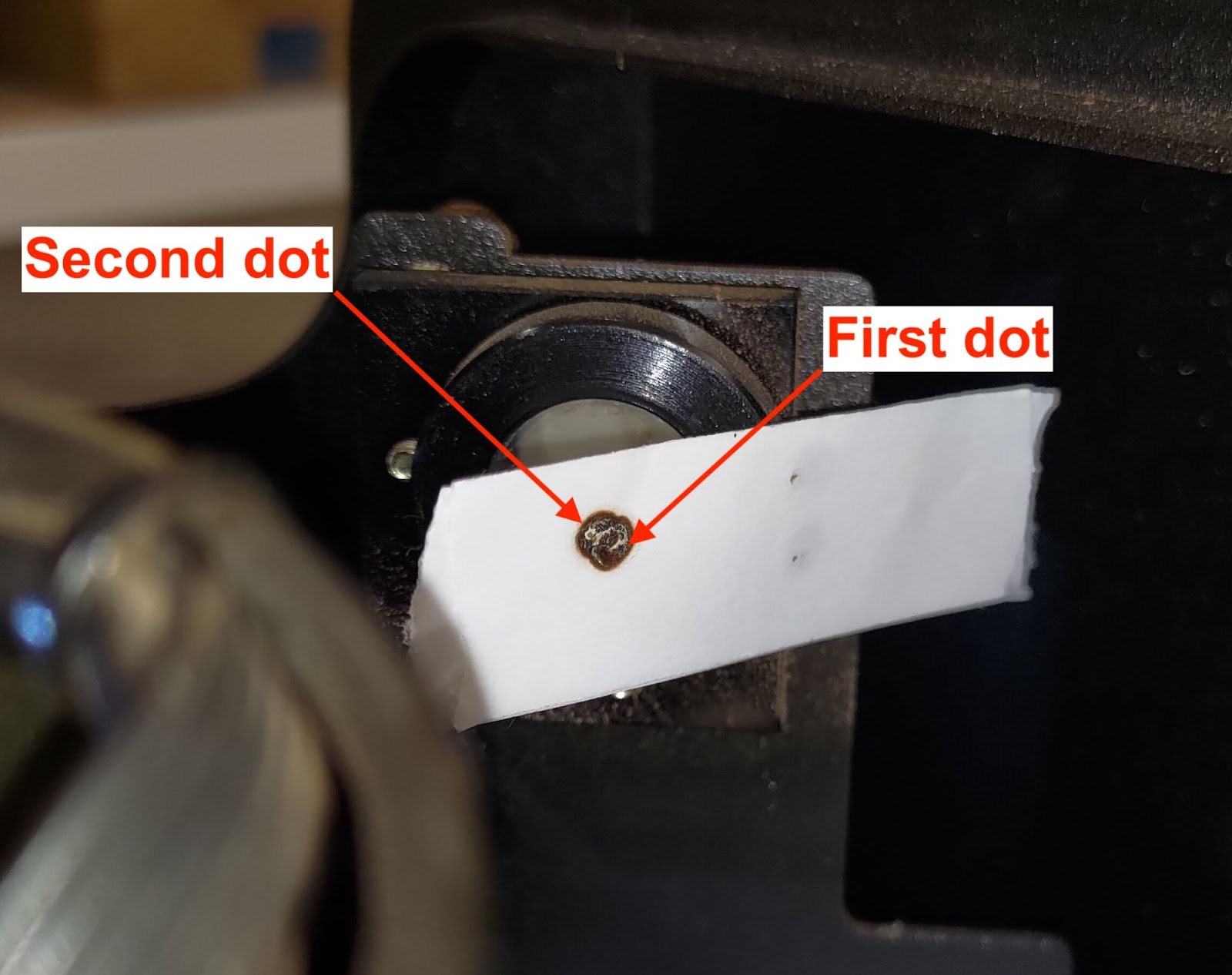

Vaihe 7-3 - Tarkista, osuvatko ensimmäinen ja toinen piste päällekkäin

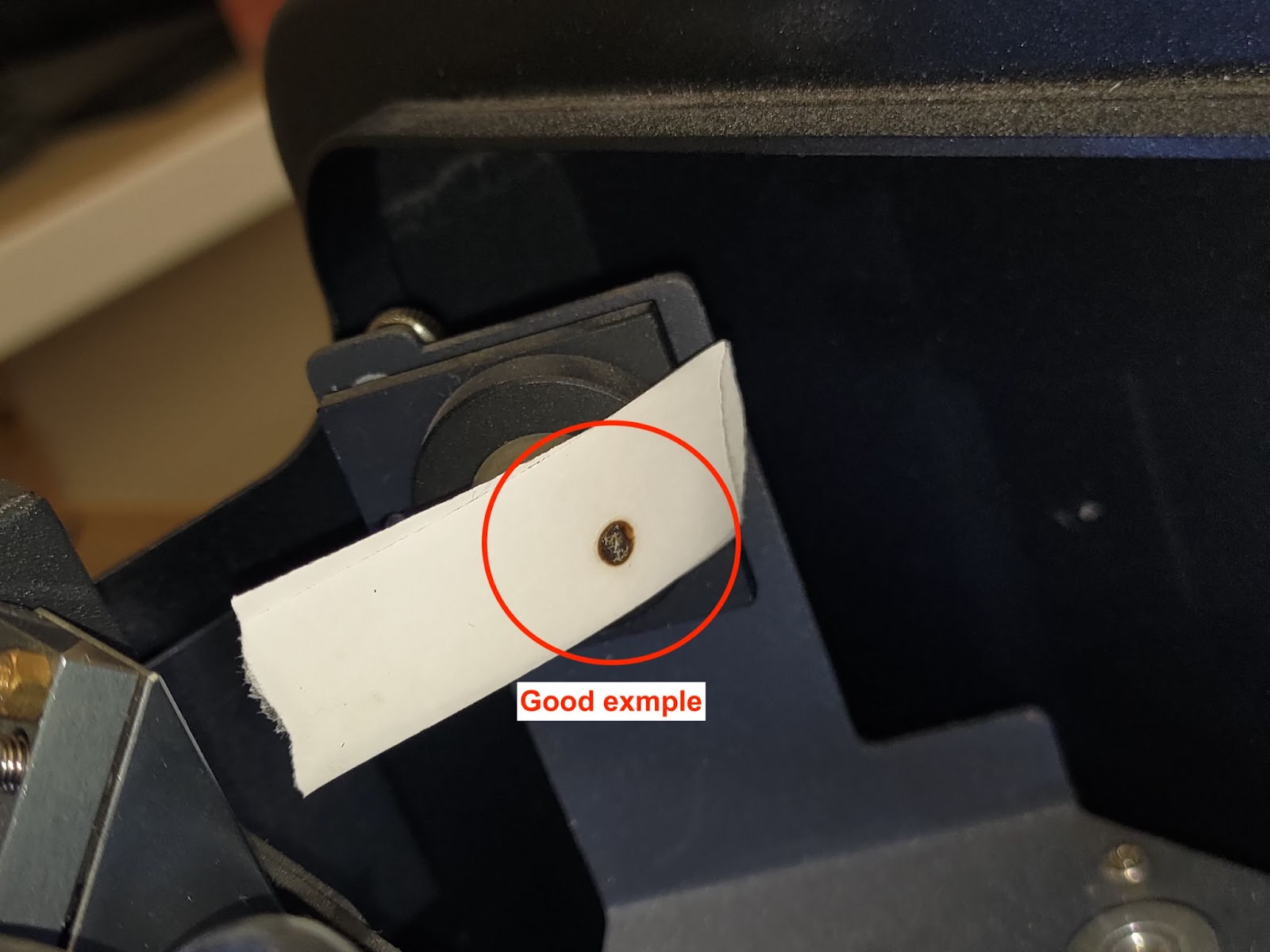

Jos pisteesi osuvat täydellisesti päällekkäin, kuten alla olevassa kuvassa, se tarkoittaa, että polku on kohdistettu oikein.
Jos ne eivät osu päällekkäin, kuten huonoissa esimerkeissä alla, se tarkoittaa, että 1. peilistä 2. peiliin optinen polku on väärin kohdistettu ja 1. peiliä on säädettävä.
Katso lisätietoja optisen polun uudelleenkohdistamisesta linkkiistä. [4-8 Optisen reitin kohdistus]
Hyvä esimerkki:
Huono esimerkki:
Vaihe 7-4 - Kerää 2. peilin teippi
Laita 2nd peilistä teippi paperille. Kirjoita sijainti ja pulssien määrä muistiin, kuten alla olevassa kuvassa.
Vaihe 8 - Tarkista reitti 2. peilistä 3. peiliin
Tämän vaiheen tarkoituksena on tarkistaa, onko polku kohdistettu 2. peilistä 3. peiliin.
Vaiheen yleiskatsaus:
Vaihe 8-1 - Luo ensimmäinen piste keskivasemmalle
Aseta kaksikerroksinen teippi 3. peiliin ja siirrä pää middle-left asentoon.
Tee 3 pulses luodaksesi ensimmäisen pisteen.

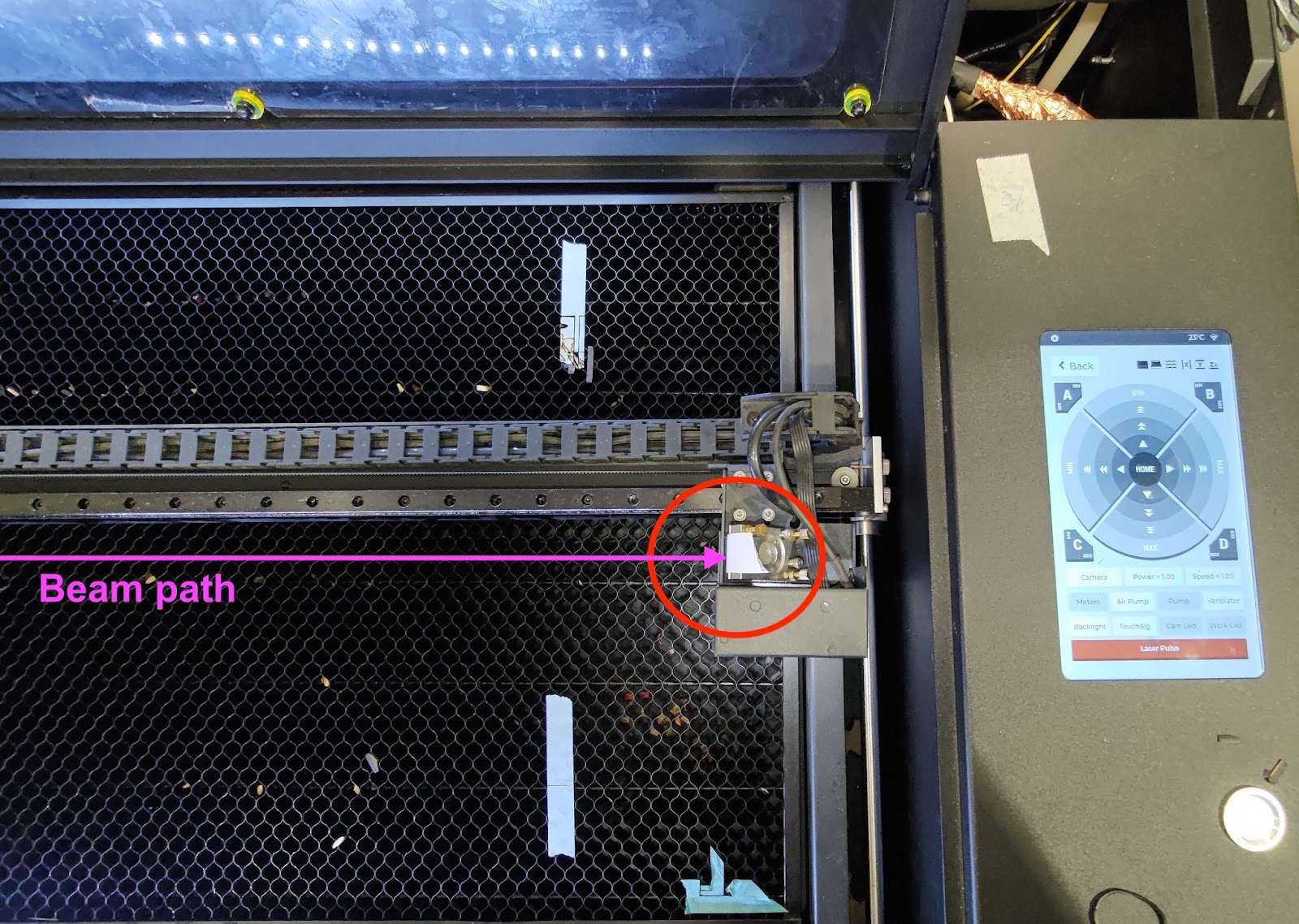

Vaihe 8-2 - Luo toinen piste keskioikealle
Pidä sama teippi 3. peilissä ja siirrä pää middle-right asentoon.
Tee 3 pulssia luodaksesi toisen pisteen.
Vaihe 8-3 - Tarkista, osuvatko ensimmäinen ja toinen piste päällekkäin

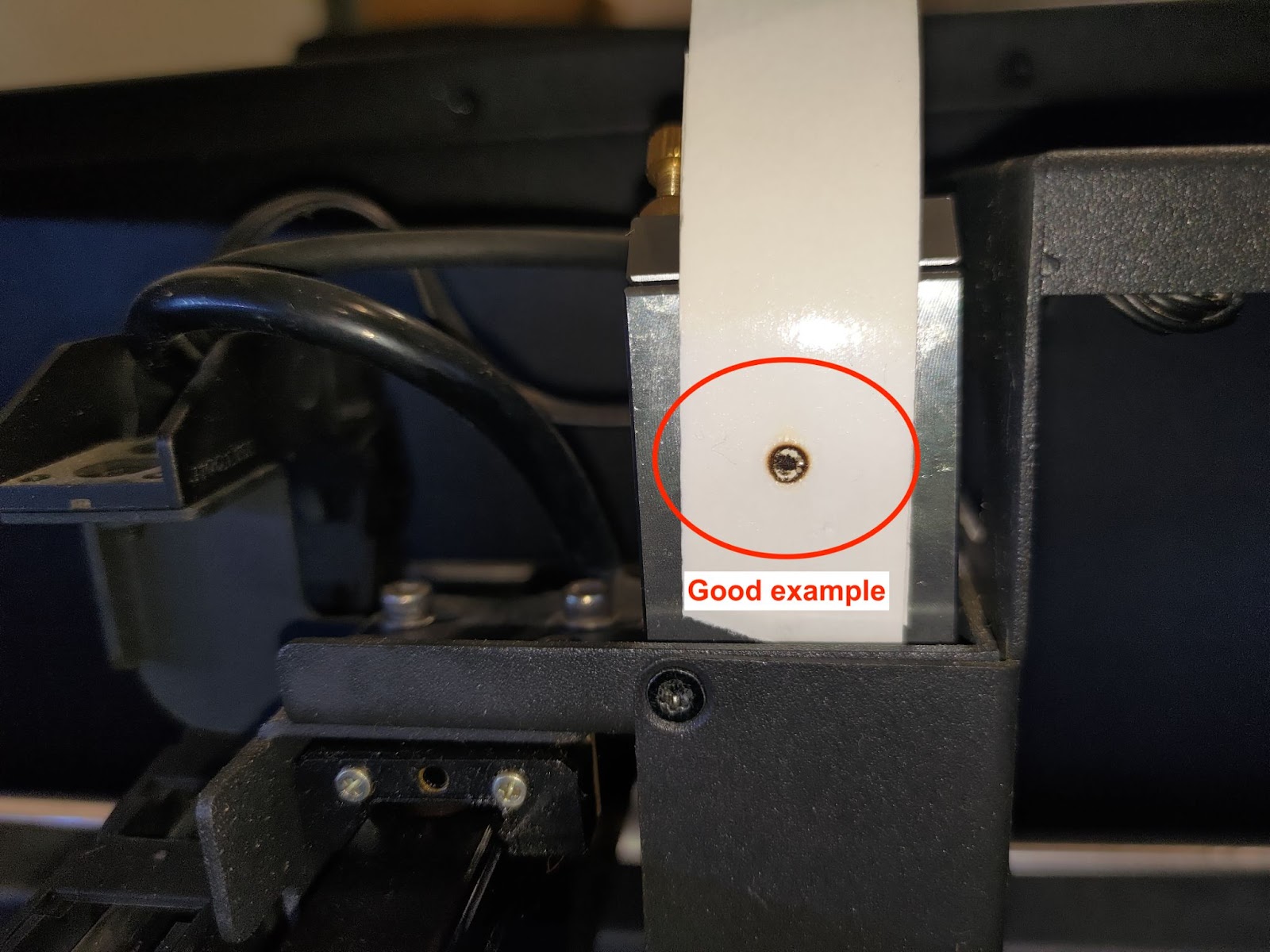

Jos pisteesi osuvat täydellisesti päällekkäin, kuten alla olevassa kuvassa, se tarkoittaa, että polku on kohdistettu oikein.
Voit siirtyä Vaiheeseen 8-5.
Jos ne eivät osu päällekkäin, se tarkoittaa, että optinen reitti 2. peilistä 3. peiliin on väärin kohdistettu ja 2. peiliä on säädettävä.
Katso lisätietoja optisen polun uudelleenkohdistamisesta linkkiistä. [4-8 Optisen reitin kohdistus]
Hyvä esimerkki:
Huono esimerkki:
Vaihe 8-4 - Kerää 3. peilin teippi
Irrota teippi 3. peilistä ja laita se paperille.
Kirjoita ylös sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 9 - Tarkista reitti 3. peilistä suuttimen kärkeen
Tarkistettavia sijainteja on kaksi .
Ensimmäinen on työtason keskellä - Vaiheen yleiskatsaus:
Toinen on työtason oikeassa alakulmassa - Vaiheen yleiskatsaus:
Vaihe 9-1 - Tarkista Z-akselin reitti työtason keskellä
Aseta yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää työtason keskelle, sitten tee yksi pulssi.
Irrota teippi ja tarkista, onko piste pyöreä.
Hyvä esimerkki:
Huonoja esimerkkejä:
Jos pisteesi ei ole pyöreä, katso linkki optisen polun uudelleenkohdistamiseksi 3. peilistä alustaan (Z-akseli), joka ei ole riittävän pystysuora.
Jos et löydä teipistä pisteitä, katso ohjeet edistyneeseen säätöön.
Vaihe 9-2 - Kerää keskisuuttimen kärjen teippi
Laita teippi paperille.
Kirjoita ylös sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 9-3 - Tarkista Z-akselin reitti alustan oikeassa alakulmassa
Aseta yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää alustan oikeaan alakulmaan, sitten tee yksi pulssi.
Irrota teippi ja tarkista, onko piste pyöreä.
(On normaalia, että kulmapisteestä tulee pienempi kuin keskipisteestä. Katso alla olevia esimerkkejä.)
Hyvä esimerkki:
Hyväksyttäviä esimerkkejä:
Huonoja esimerkkejä:
- Jos pisteesi ei ole pyöreä, katso alla olevaa linkkikiä kohdentaaksesi uudelleen optisen polun 3. peilistä alustaan (Z-akseli), joka ei ole riittävän pystysuora.
[4-8 Optisen reitin kohdistus]
Vaihe 9-4 - Kerää alaoikean suuttimen kärjen teippi
Laita teippi paperille.
Kirjoita ylös sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 10 - Raportointi (valinnainen)
Kerätty teippi voidaan jakaa paikallisen jälleenmyyjän kanssa, jos koneessasi on ongelmia.
Optinen polku on avain, joka vaikuttaa kaiverrus- ja leikkaustulokseen.
Ota valokuva kerätyistä teipeistä ja selkeä valokuva suuttimen kärjen teipeistä alla olevien esimerkkien mukaisesti:
Valokuva #1:
Valokuva #2:
#END
