Optinen reitti tulee tarkistaa kuukausittain ja kohdistaa tarvittaessa uudelleen.
Merkkejä väärin kohdistetusta optisesta reitistä:
- Materiaaleja ei pystytä leikkaamaan Beam Studion oletusteholla ja nopeudella.
- Huonot kaiverustulokset, joissa kaiverrusjälki on tietyllä alueella vaaleampi tai syvempi kuin muilla alueilla, tai se muuttuu vaaleammaksi tai syvemmäksi tiettyyn suuntaan.
- Materiaalin leikkauspinta ei ole pystysuora leikkauksen jälkeen.
Seuraa alla olevia ohjeita optisen reitin tarkistamiseksi ja kohdista se tarvittaessa uudelleen.
(Suurin osa tämän sisällön kuvista on HEXA:n, mutta optisen reitin kohdistamisen konsepti, logiikka ja menetelmä ovat samat Beamboxille.)
Vaihe 1 - Työkalujen valmistelu:

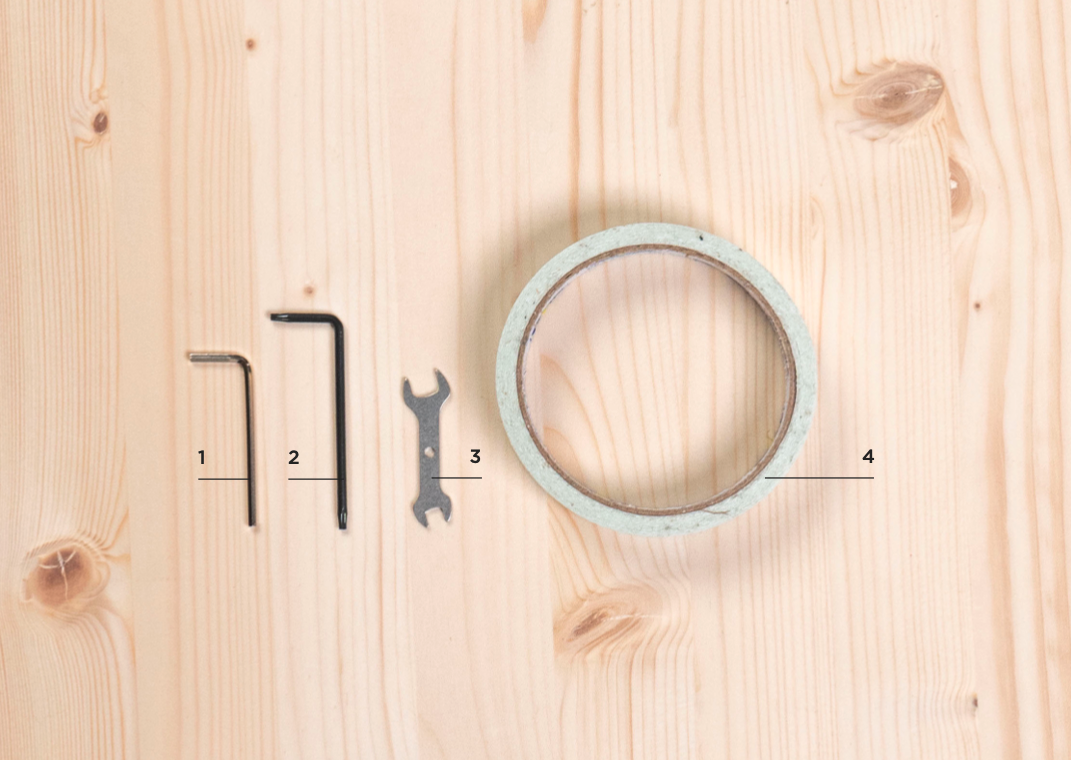

Sisältyy lisävarustelaatikkoon:
1｜2,5 mm:n kuusiokoloavain
2｜Torx-ruuvitaltta
3｜Kaksipäinen kiintoavain
4｜Kaksipuolinen teippi

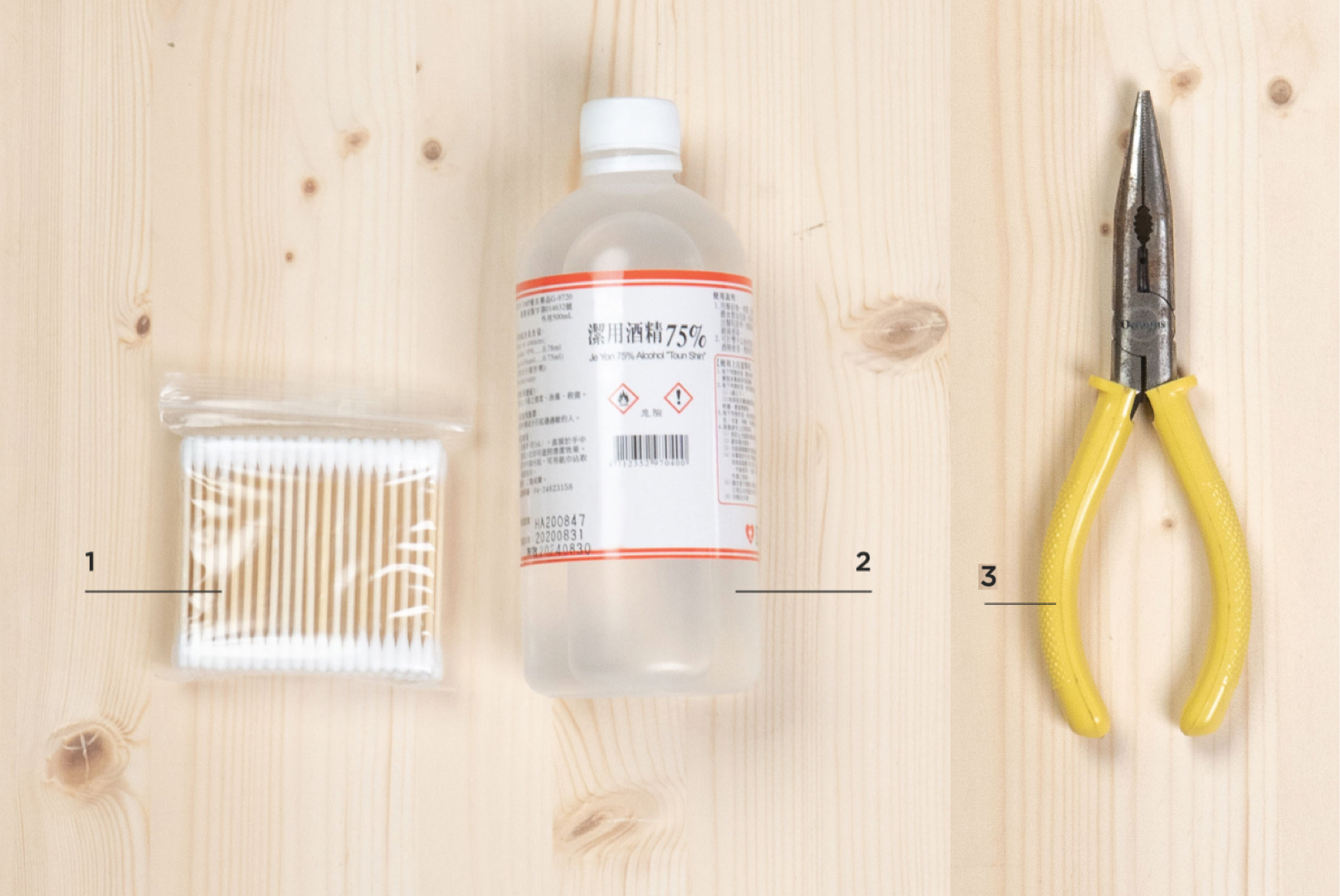

Valmistele itse:
1｜Vanupuikot
2｜Desinfiointisuihke / Alkoholisuihke
3｜Pihdit
Vaihe 2 - Opi tekemään pulssi:
A. Käynnistä laite.
B. Sulje kansi.
C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.
D. Etsi Pulse-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia jne.
#Tee aina pulsseja, kun luukun kansi on suljettu.
Vaihe 3 - Avaa Beamboxin takakansi:
Käytä ristipääruuvimeisseliä irrottaaksesi ruuvin koneen takana olevan tuulettimen yläpuolelta, minkä jälkeen takakansi voidaan avata.

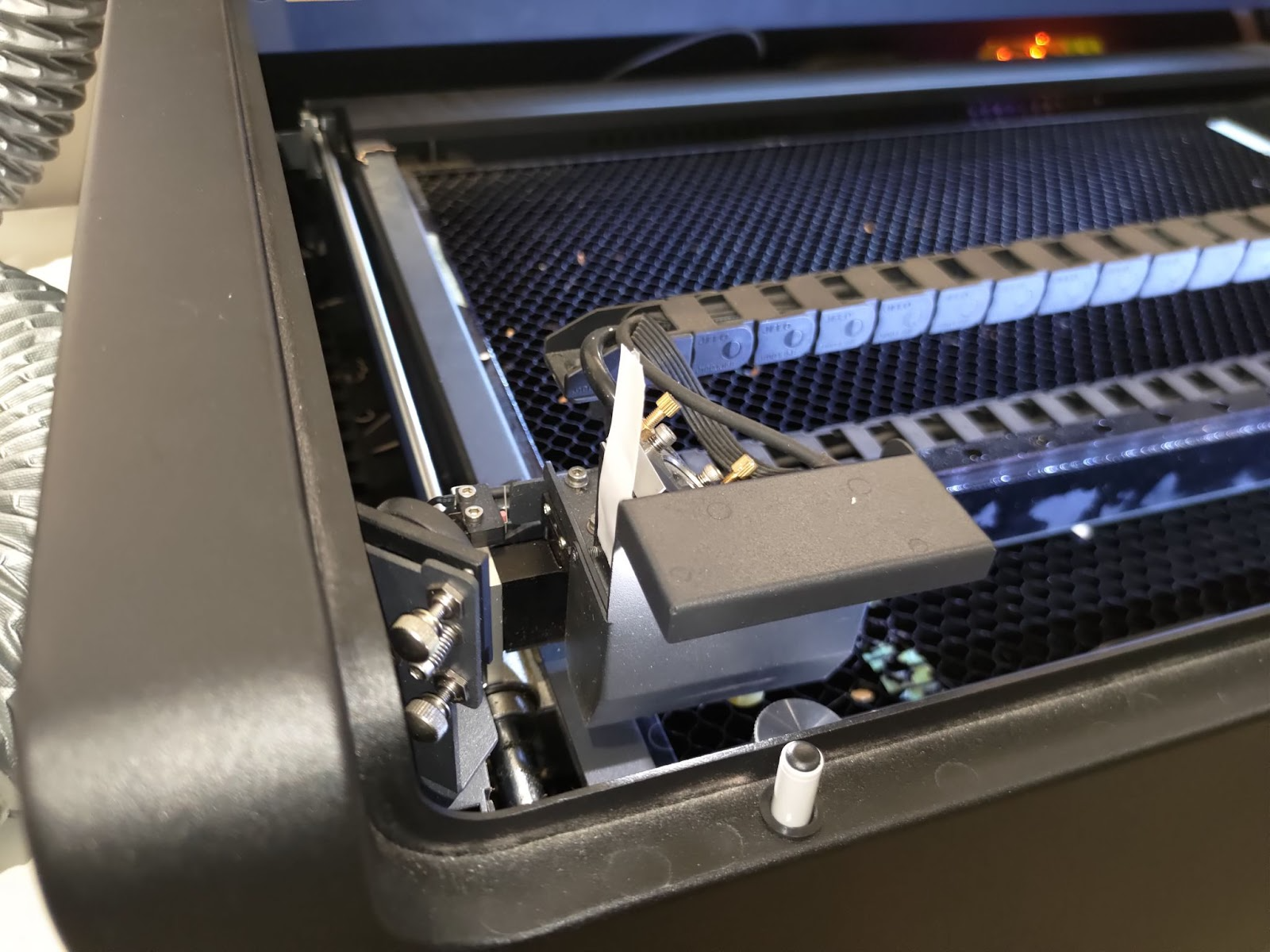

Vaihe 4 - Tutustu sijainteihin
Tutustu seuraaviin sijainteihin:
- Ensimmäinen heijastava peili
- Toinen heijastava peili
- Kolmas heijastava peili
- 7 kohtaa alustassa, joihin laserpää siirtyy tarkistuksen aikana.
Vaihe 5 - Puhdista kaikki peilit ja tarkennuslinssit:
Seuraa alla olevan linkkiin ohjeita puhdistaaksesi kaikki peilit ja linssit.
5-4 Peilien ja linssien puhdistus
Vaihe 6 - Tarkista laserpiste 1. peilissä:
Tämän vaiheen tarkoituksena on tarkistaa, ovatko laserputki ja laite hyvässä kunnossa.
Vaiheen yleiskatsaus:
Vaihe 6-1 - Teipin asettaminen ja pulssien tekeminen:
Aseta kaksipuolinen teippi 1. peiliin, sulje takakansi, ja tee viisi pulssia.
Vaihe 6-2 - Tarkista pisteen muoto teipillä:
Muodon on hyvä olla mahdollisimman pyöreä, ja ensimmäinen kaksipuolisen teipin pala edessä pitäisi palaa.
Hyvä esimerkki:
Huono esimerkki:
Vaihe 6-3 - Kerää 1. peilin teippi:
Laita 1. peilin teippi paperinpalalle. Kirjoita sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 6-4 - Vianmääritys ja raportointi:
Jos pisteesi ei ole pyöreä, ei ole vahva tai se on samanlainen kuin yllä olevat huonot esimerkit, nosta tehoa arvoon x2.0 ja katso, paraneeko se:
-
Jos piste vahvistuu, se tarkoittaa, että laserputki on saattanut heikentyä. Voit silti suorittaa OPA-prosessin loppuun suuremmalla teholla, tai voit ottaa yhteyttä paikalliseen jälleenmyyjään ja ilmoittaa, että putki on saattanut heikentyä.
-
Jos piste ei vahvistu tai sillä on edelleen outo muoto, ota yhteyttä paikalliseen jälleenmyyjään saadaksesi lisäapua.
(Jaa kuva pulssituloksestasi 1. peilillä jälleenmyyjällesi.)
Vaihe 7 - Tarkista reitti 1. peilistä 2. peiliin:
Tämän vaiheen tarkoituksena on tarkistaa, onko reitti kohdistettu 1. peilistä 2. peiliin.
Vaiheen yleiskatsaus:

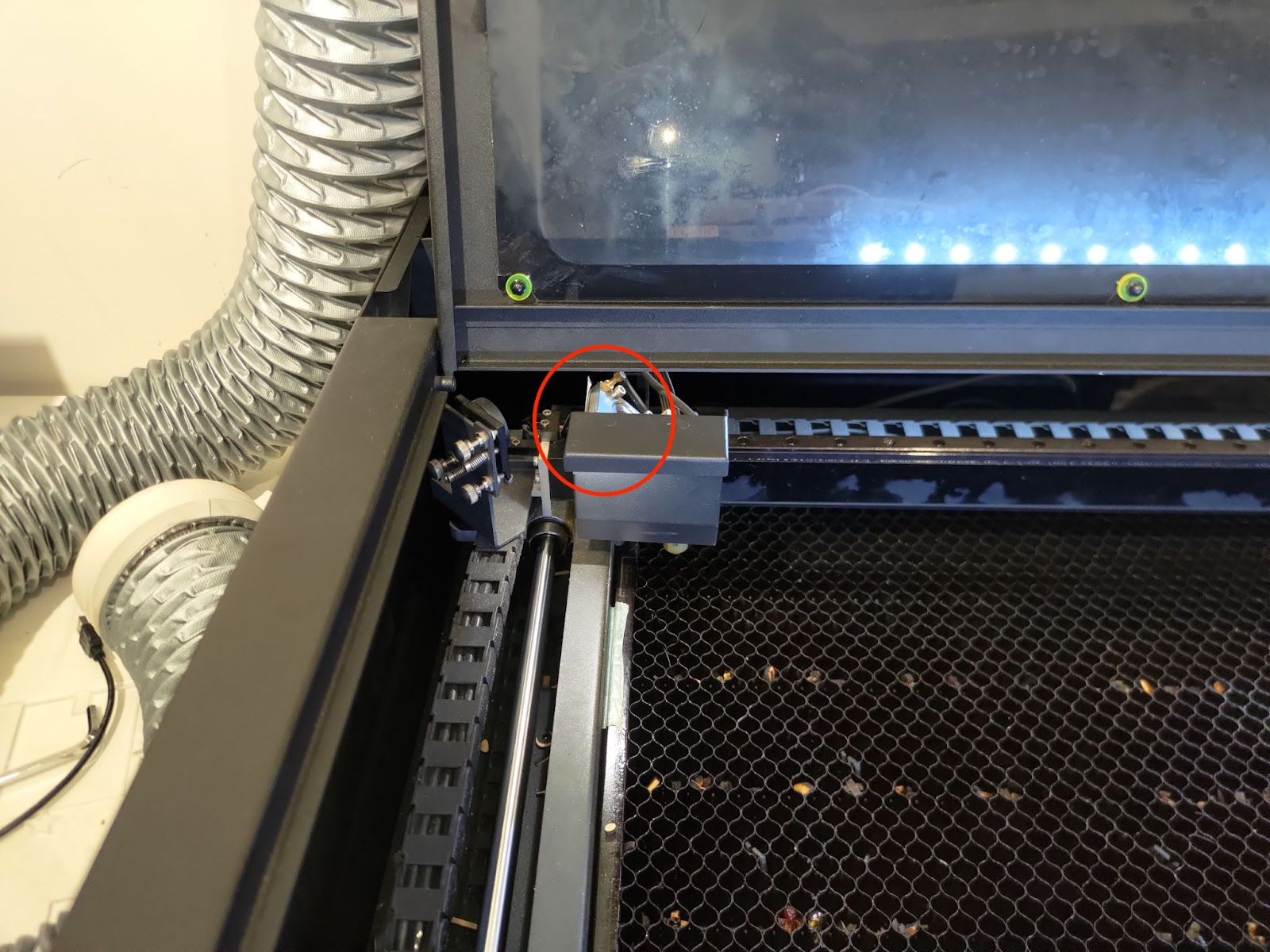

Vaihe 7-1 - Luo ensimmäinen piste vasempaan yläkulmaan:
Aseta kaksikerroksinen teippi 2. peiliin ja siirrä pää vasempaan yläkulmaan.
Tee kolme pulssia ensimmäisen pisteen luomiseksi.
Vaihe 7-2 - Luo toinen piste vasempaan alakulmaan:
Pidä sama teippi 2. peilissä ja siirrä pää vasempaan alakulmaan.
Tee kolme pulssia toisen pisteen luomiseksi.
Jos vasemmassa alakulmassa ei ole pistettä, se tarkoittaa, että polku on dramaattisesti väärin kohdistettu.
Siirrä pää keskelle vasemmalle ja yritä luoda piste keskelle vasemmalle.
Vaihe 7-3 - Tarkista, ovatko ensimmäinen ja toinen piste päällekkäin
Jos pisteesi ovat täydellisesti päällekkäin, kuten hyvässä esimerkkikuvassa, se tarkoittaa, että polku on kohdistettu oikein.
Voit siirtyä Vaiheeseen 7-5.
Jos ne eivät ole päällekkäin, kuten huonoissa esimerkeissä alla, se tarkoittaa, että 1. peilistä 2. peiliin optinen polku on väärin kohdistettu ja 1. peiliä on säädettävä.
Hyvä esimerkki:
Huono esimerkki:
Vaihe 7-4 - Kohdista polku 1. peilistä 2. peiliin:
Tässä vaiheessa opetetaan, kuinka kohdistaa polku 1. peilistä 2. peiliin säätämällä 1. peilin ruuveja.

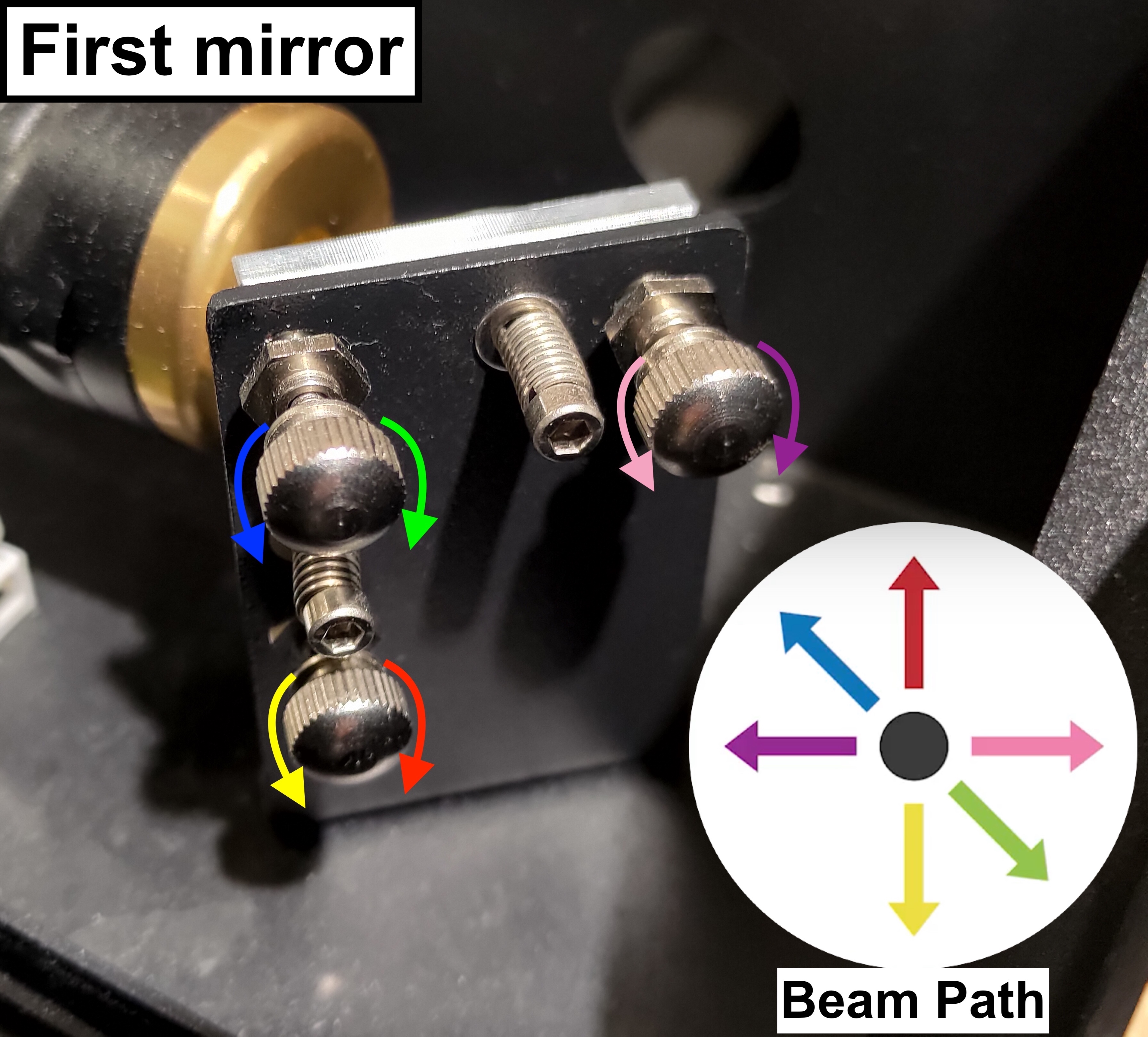

1. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa sädepolkua, mikä tarkoittaa toisen pisteen sijainti muuttuu.
Huomaa, että joka kerta, kun säädät ruuvia, polku voi muuttua. Tarkkuuden varmistamiseksi on suositeltavaa poistaa vanha teippi edellisillä pisteillä ja käyttää uutta kaksikerroksista teippiä varmistaaksesi, ovatko uudet pisteet päällekkäin.
Vaihe 7-4-1 - Kohdista säädettävä ruuvi:
Määritä toisen pisteesi sijainti ja kohdista ruuvi ja sen kiertosuunta.

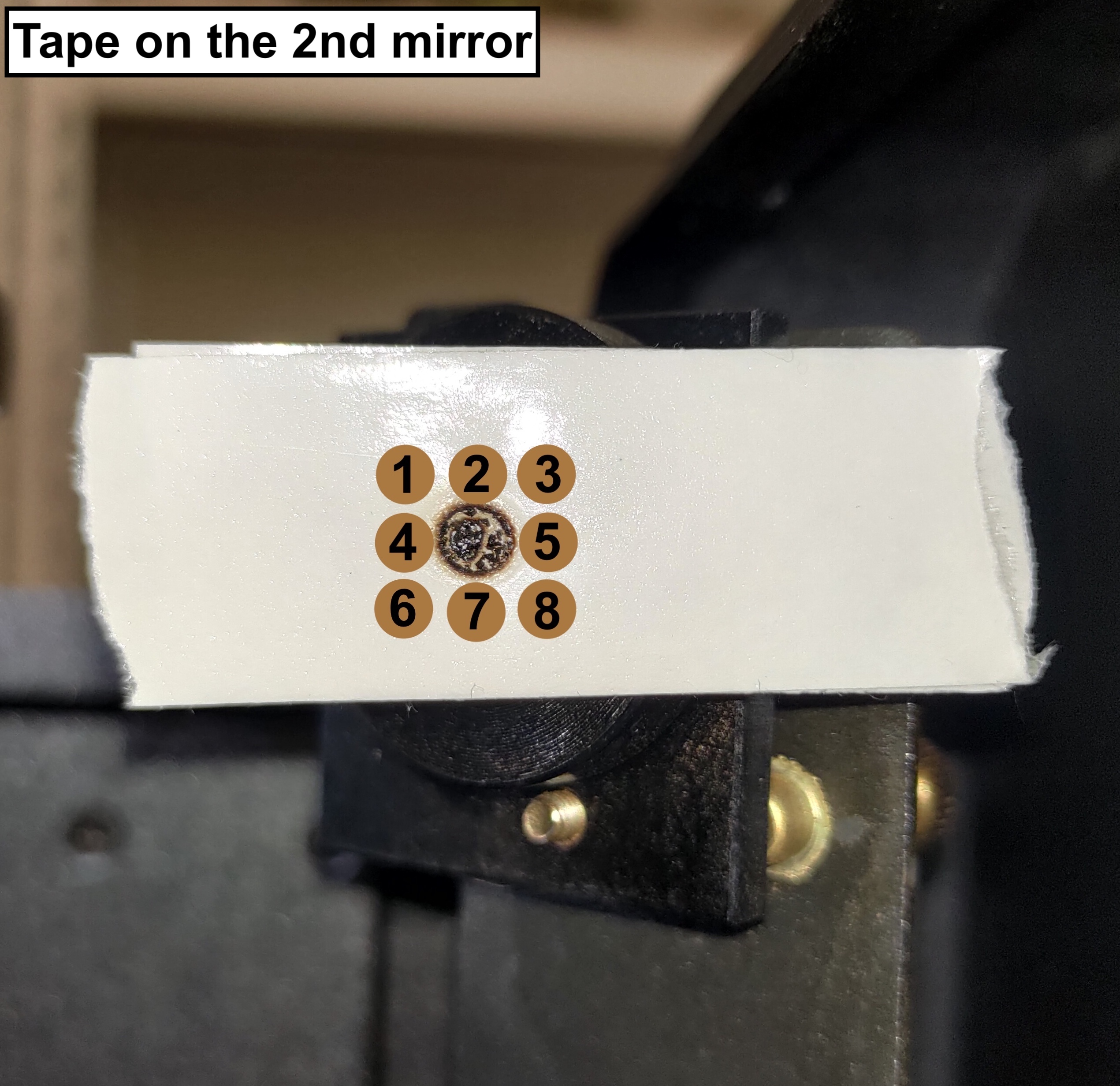

Katso alla olevaa kuvaa ja etsi numero, joka vastaa toisen pisteesi sijaintia:

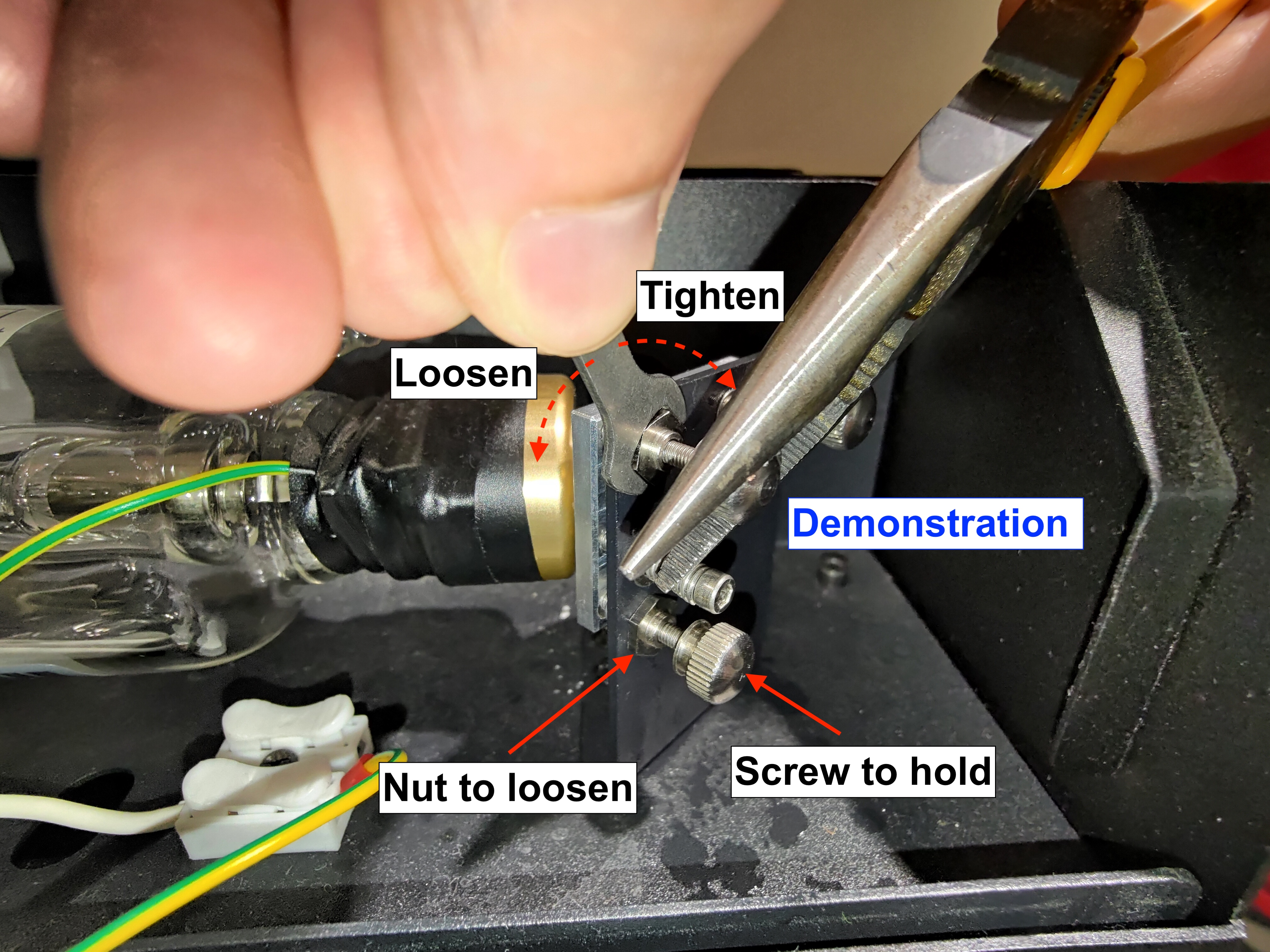

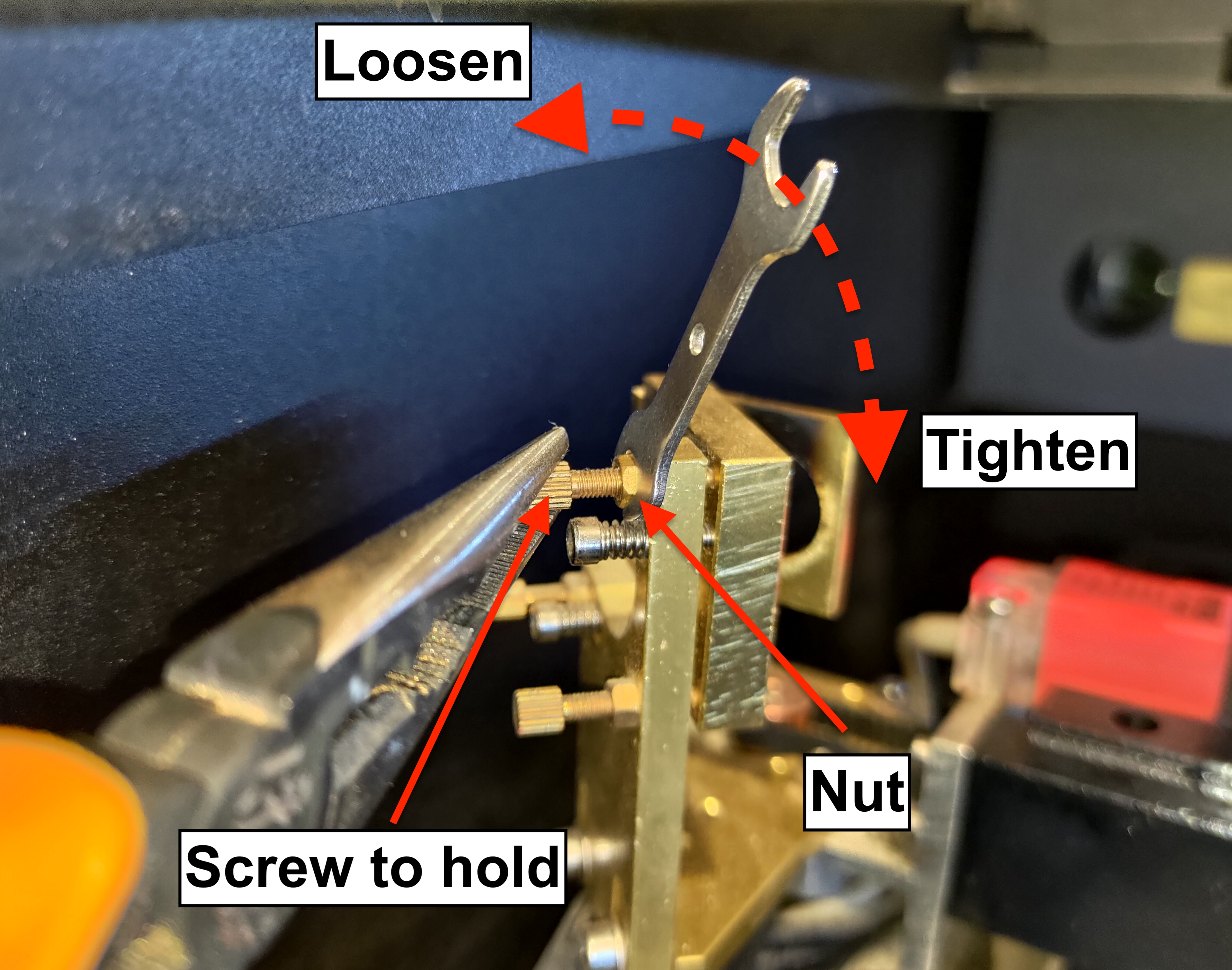

Ennen kuin säädät ruuvia, opettele löysäämään mutteri oikein:

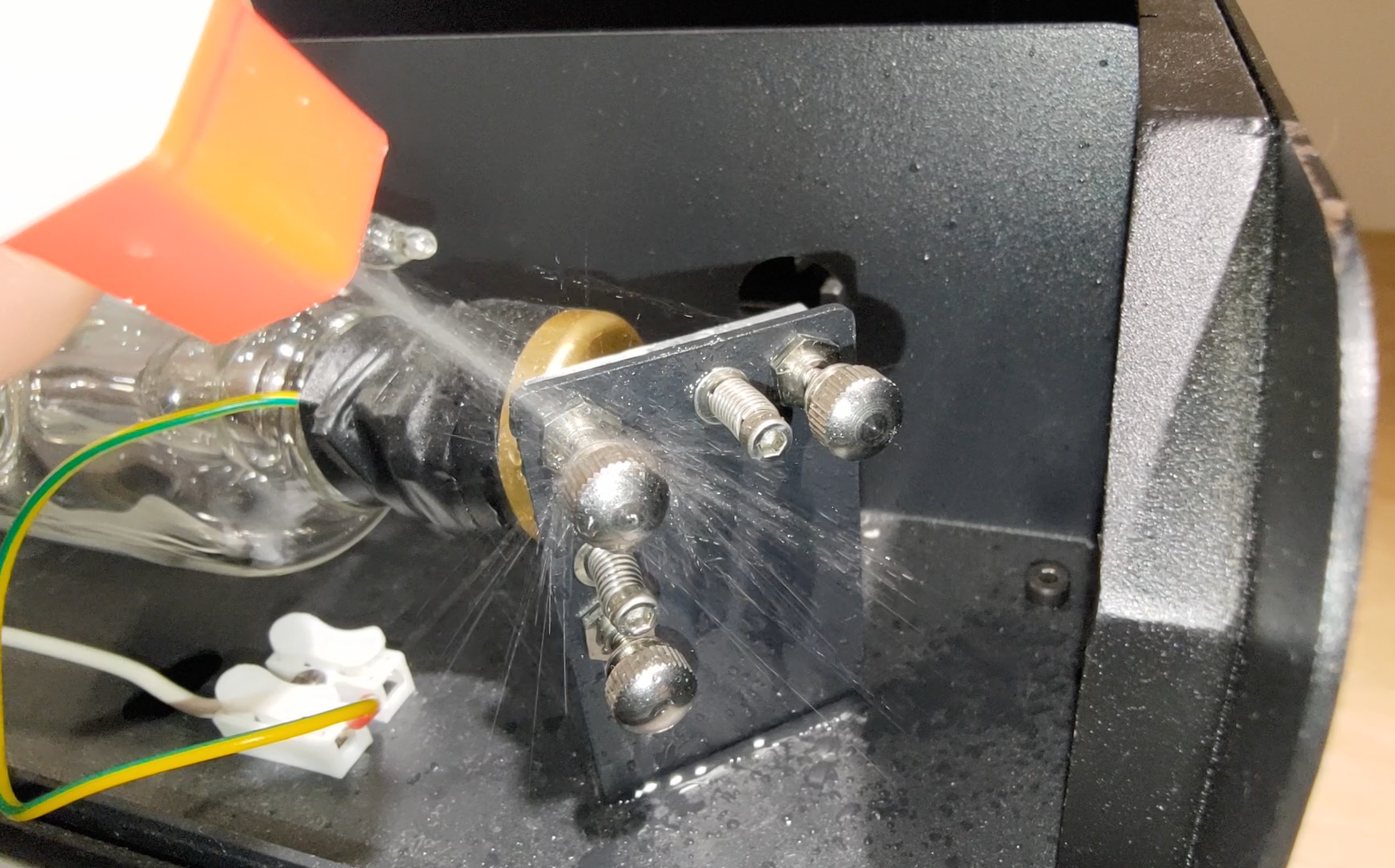

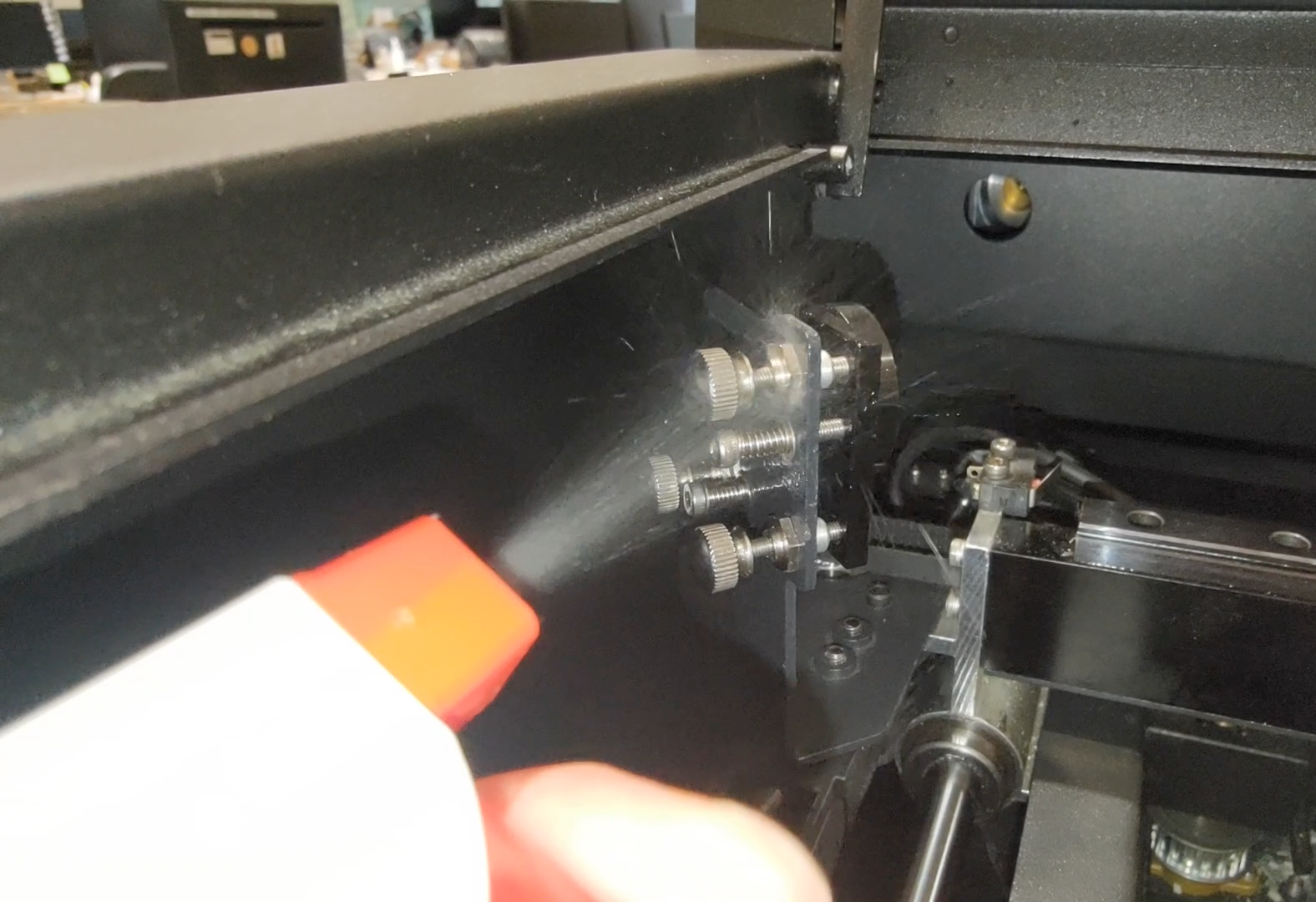

- Suihkuta ensin alkoholia muttereihin sulattaaksesi geelin tai liiman ja odota muutama sekunti.
- Seuraavaksi pidä ruuvia pihdeillä ja löysää mutteria kaksipäisellä avaimella kiertämällä sitä vastapäivään.

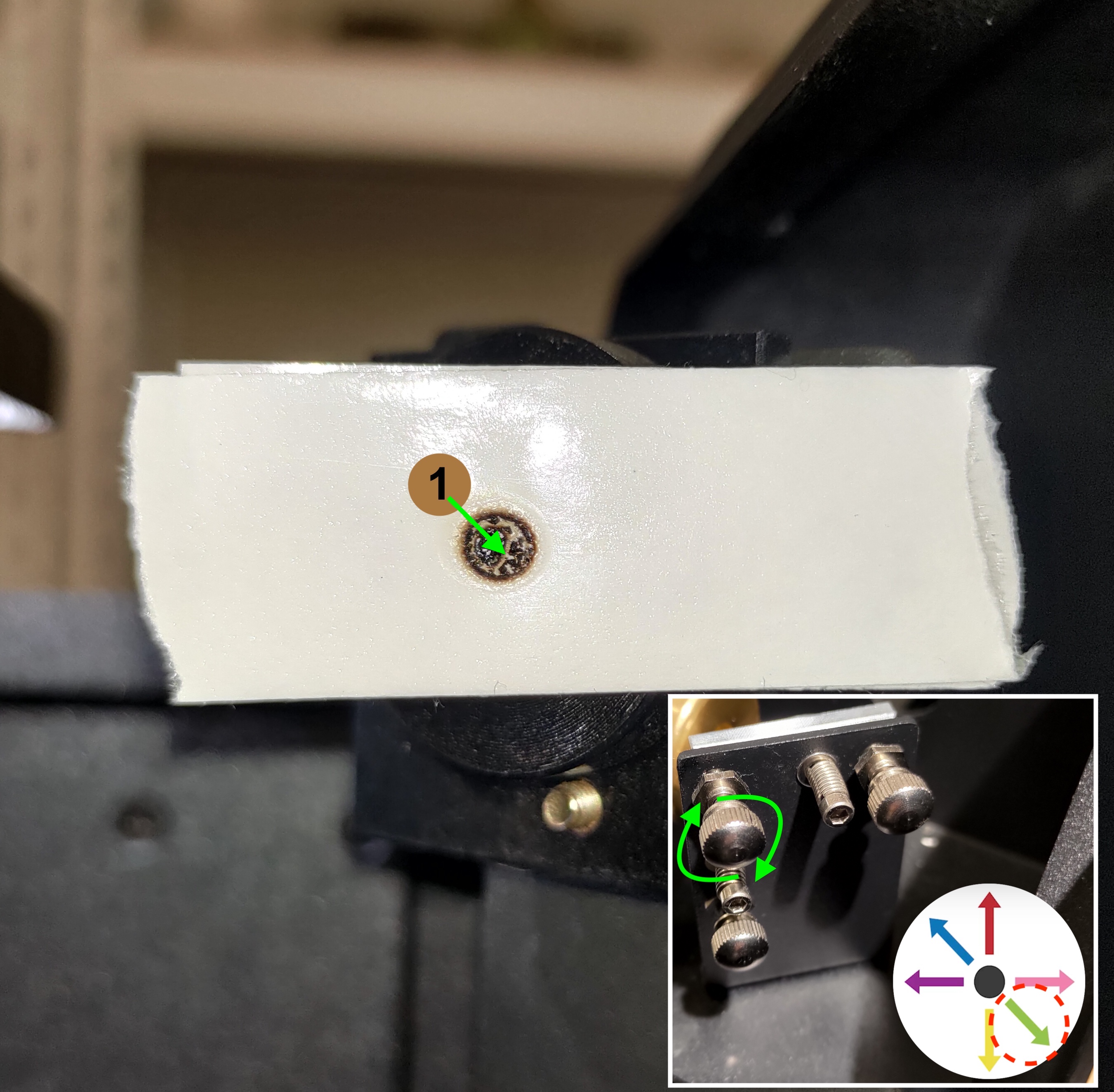

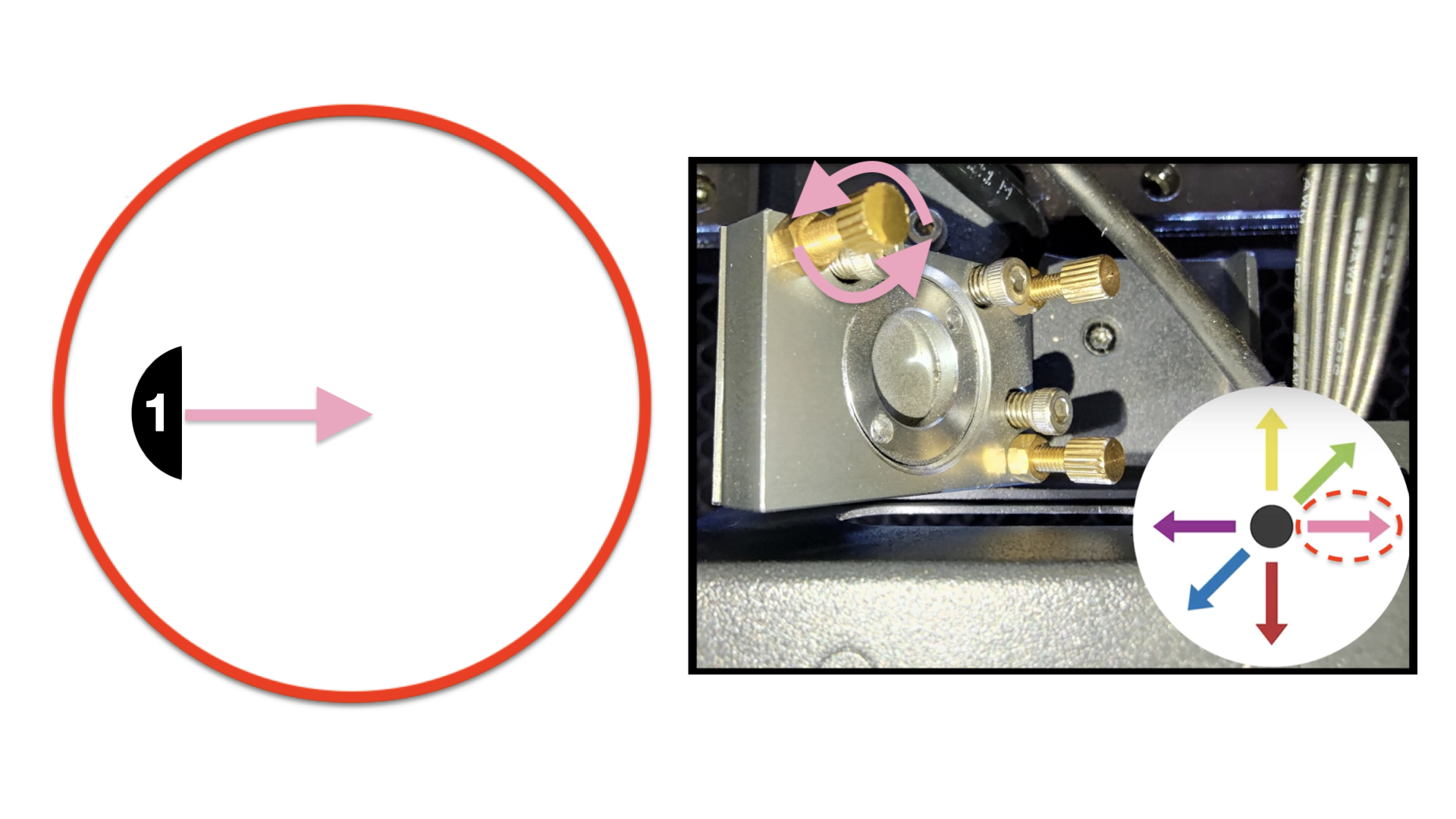

Kohdassa #1:
Toisen pisteen tulee siirtyä alas oikealle, jotta se menee päällekkäin ensimmäisen pisteen kanssa
Vasenta yläruuvia tulee kiertää myötäpäivään. Katso alla olevaa kuvaa.

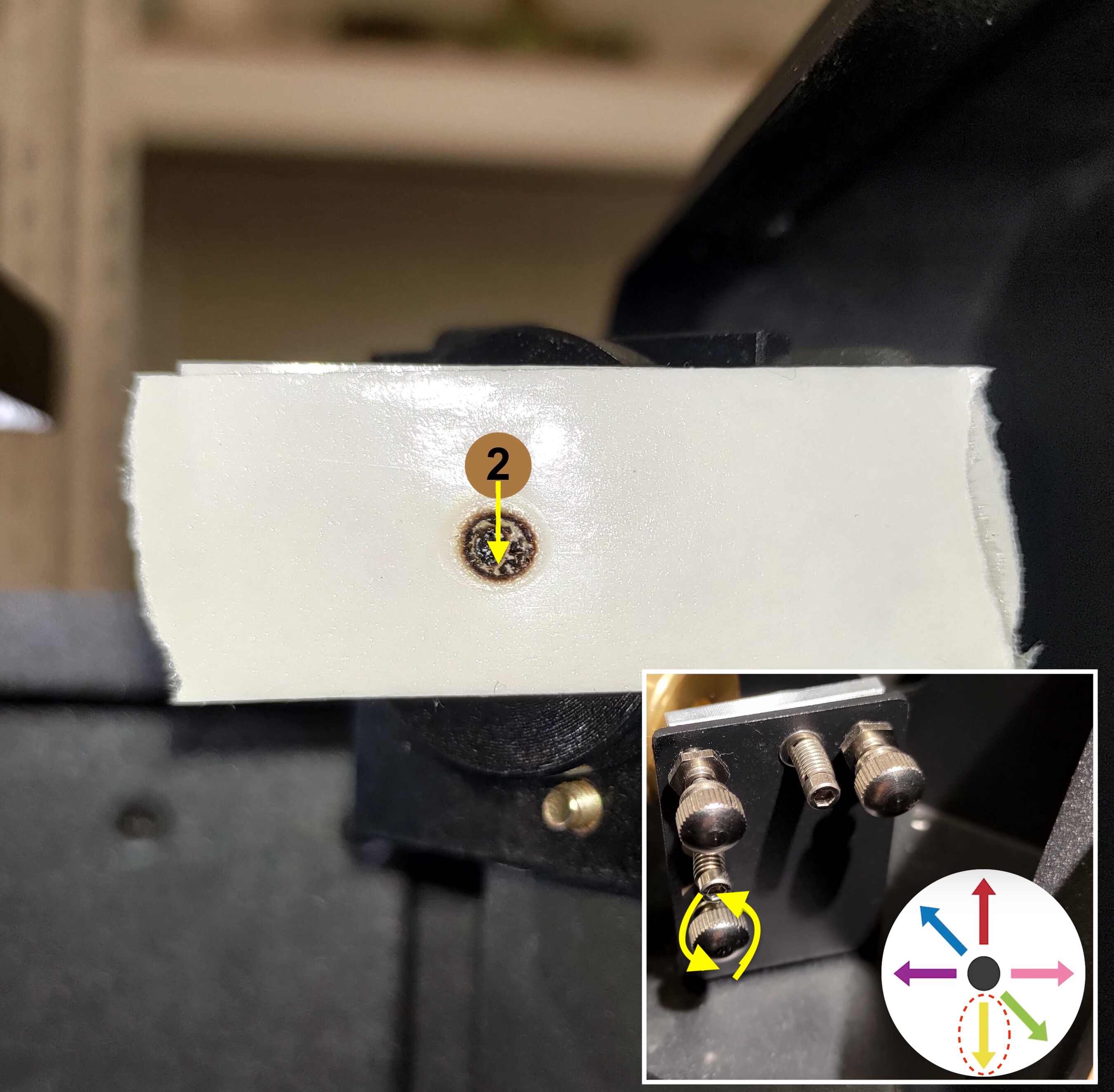

Kohdassa #2:
Toisen pisteen tulee siirtyä suoraan alas, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasenta alaruuvia tulee kiertää vastapäivään. Katso alla olevaa kuvaa.

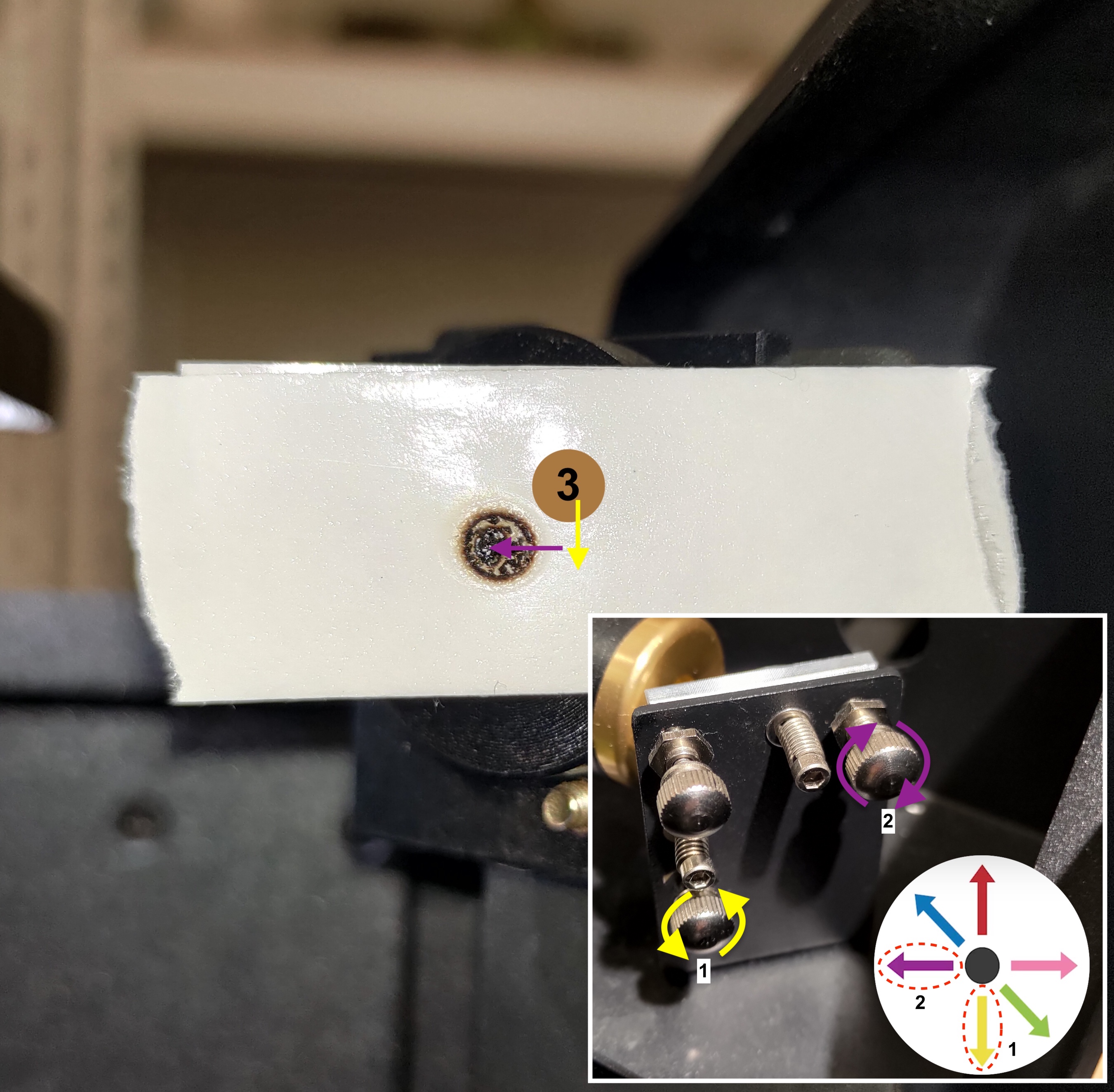

Kohdassa #3:
Toisen pisteen tulee siirtyä ensin alas ja sitten vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasenta alaruuvia tulee kiertää vastapäivään, jotta piste siirtyy alas.
Oikeaa yläruuvia tulee kiertää myötäpäivään, jotta piste siirtyy vasemmalle.
Katso alla olevaa kuvaa.
Kohdassa #4:
Toisen pisteen tulee siirtyä oikealle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia tulee kiertää vastapäivään. Katso alla olevaa kuvaa.

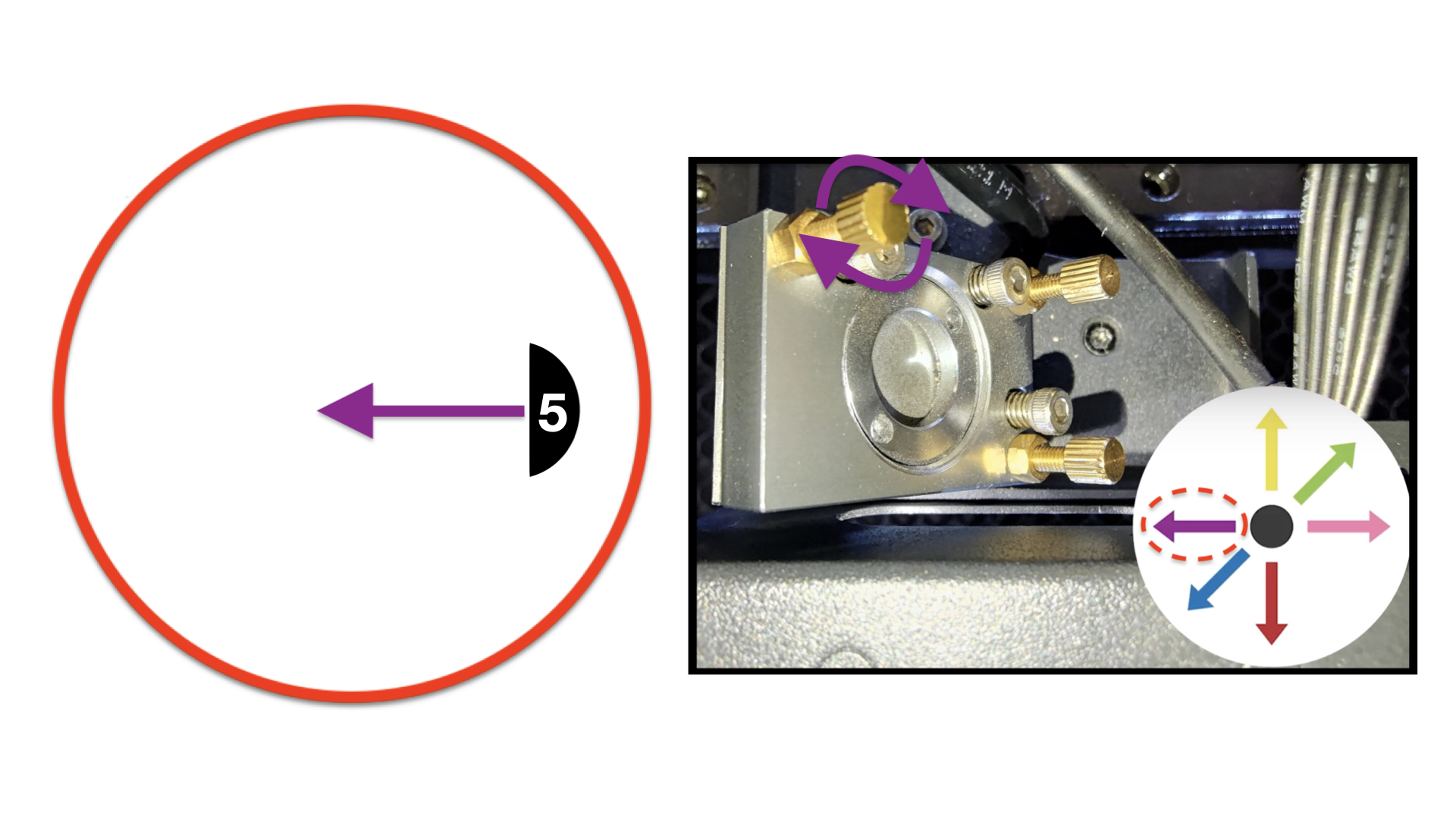

Kohdassa #5:
Toisen pisteen tulee siirtyä vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia tulee kiertää myötäpäivään. Katso alla olevaa kuvaa.

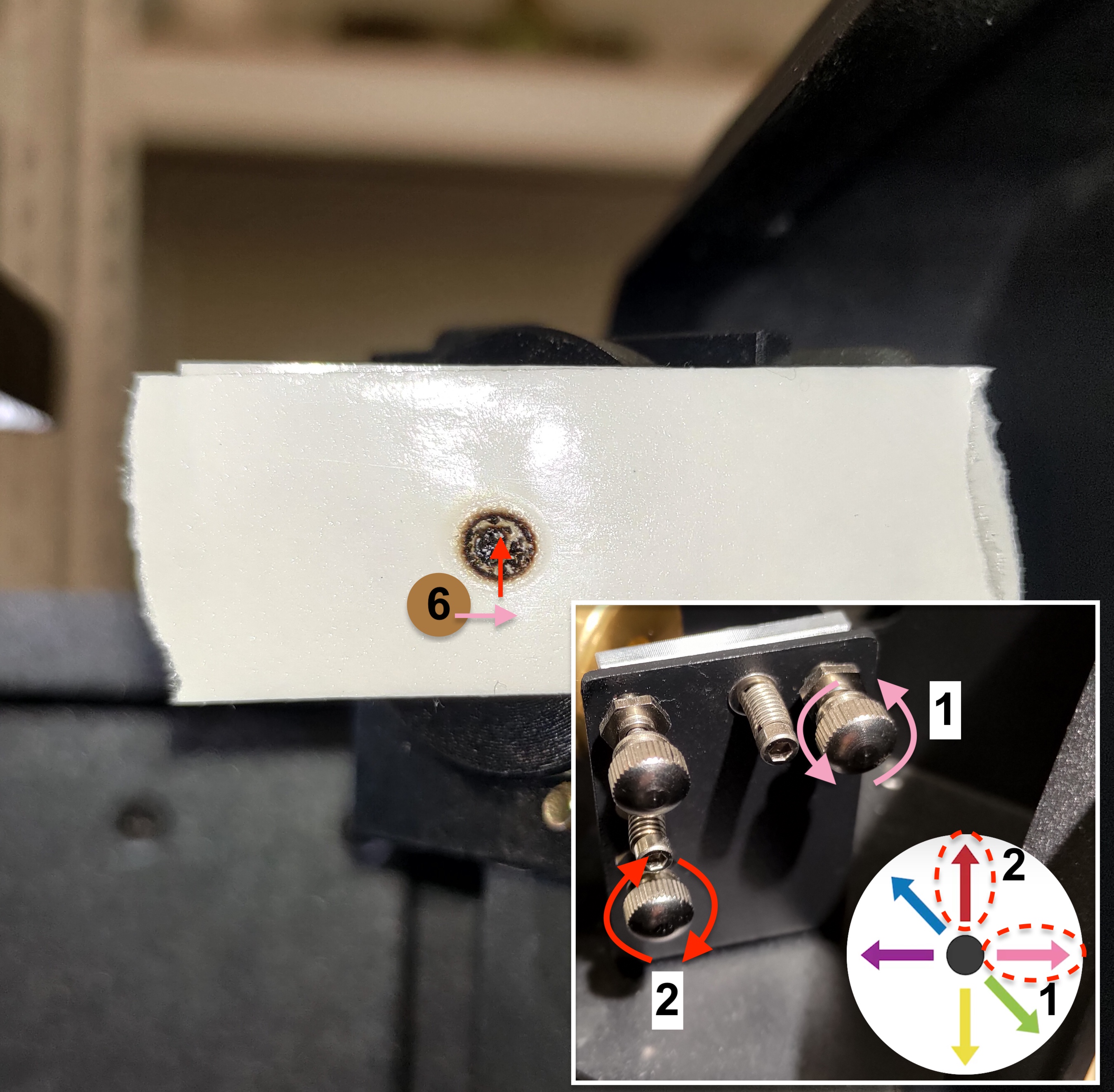

Kohdassa #6:
Toisen pisteen tulee siirtyä ensin oikealle ja sitten ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia tulee kiertää vastapäivään, jotta piste siirtyy oikealle.
Vasenta alaruuvia tulee kiertää myötäpäivään, jotta piste siirtyy ylös.
Katso alla olevaa kuvaa.

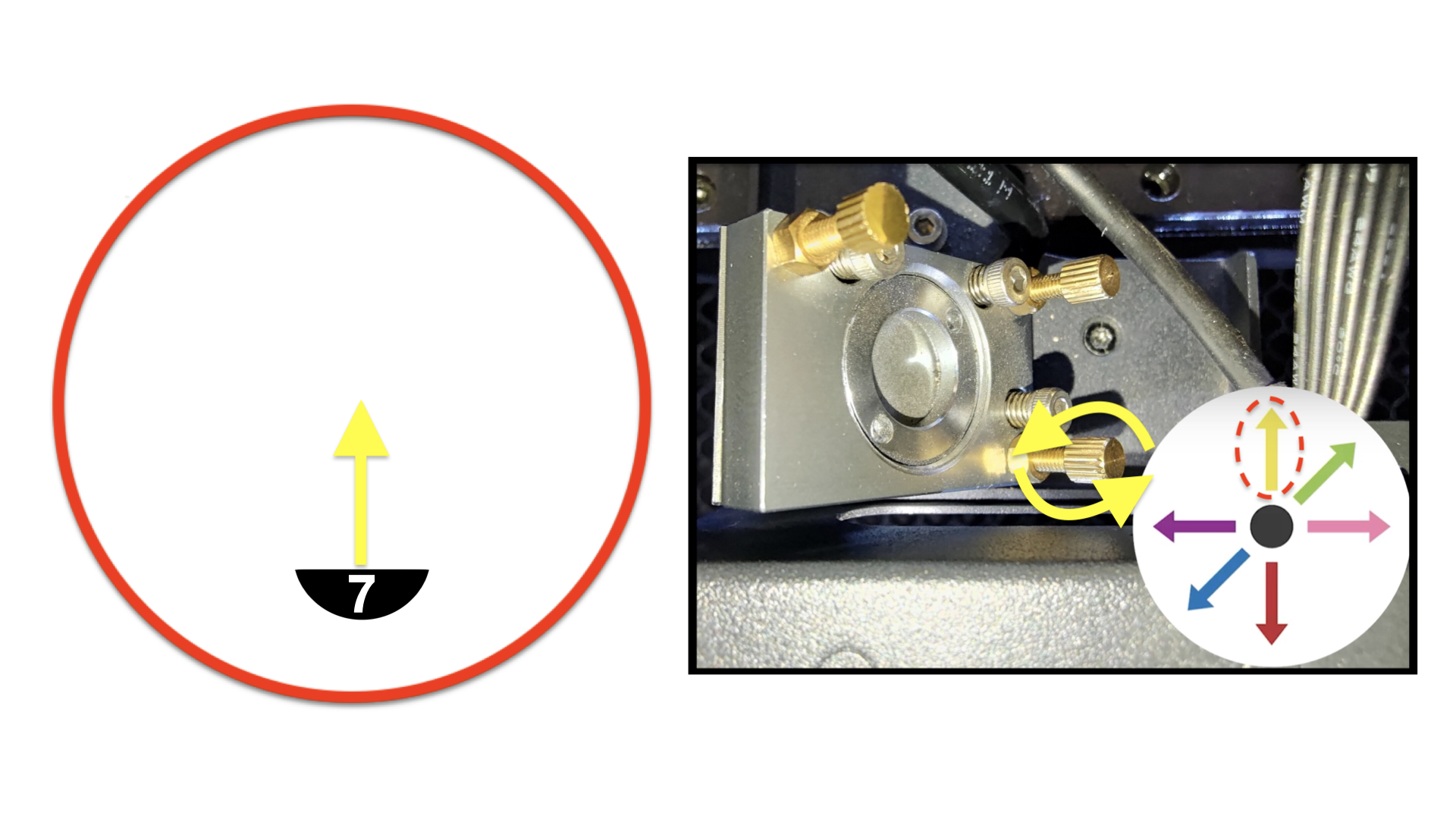

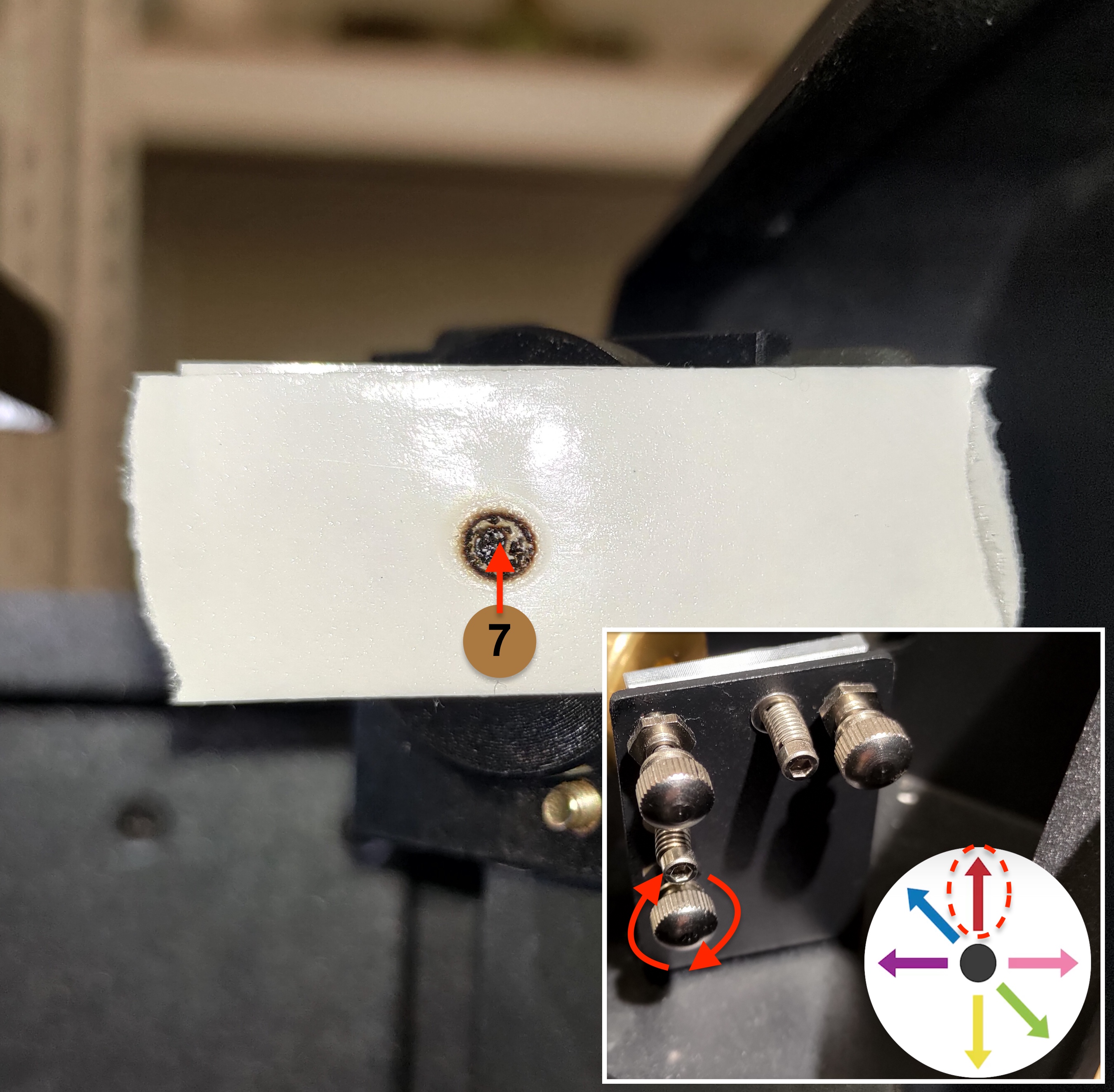

Kohta #7:
Toisen pisteen on mentävä suoraan ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasenta alinta ruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.

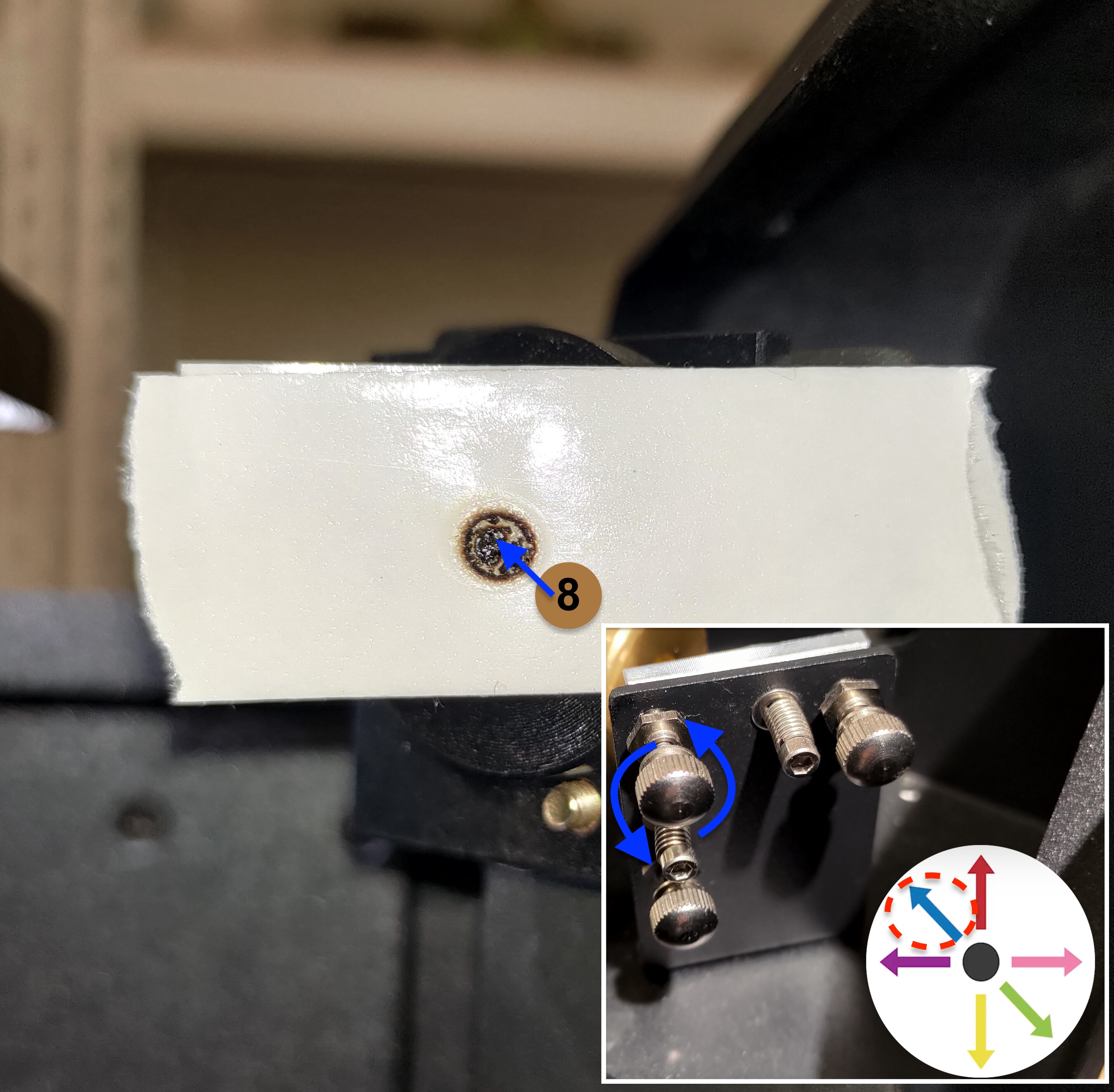

Kohta #8:
Toisen pisteen on mentävä vasemmalle ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa
Vasenta ylintä ruuvia on käännettävä vastapäivään. Katso alla olevaa kuvaa.
Vaihe 7-4-2 - Kiristä mutteri säädön jälkeen:
Kiristä mutteri säädön jälkeen kääntämällä sitä myötäpäivään.
Vaihe 7-5 - Kerää toisen peilin teippi:
Laita toisen peilin teippi paperille. Kirjoita sijainti ja pulssien määrä muistiin alla olevan kuvan mukaisesti.
Vaihe 8 - Tarkista reitti toisesta peilistä kolmanteen peiliin:
Tämän vaiheen tarkoituksena on tarkistaa, onko reitti kohdistettu toisesta peilistä kolmanteen peiliin.
Vaiheen yleiskatsaus:
Vaihe 8-1 - Luo ensimmäinen piste keskivasemmalle:
Aseta kaksinkertainen teippi kolmanteen peiliin ja siirrä pää keskivasemmalle kohtaan.
Tee kolme pulssia ensimmäisen pisteen luomiseksi.
Vaihe 8-2 - Luo toinen piste keskioikealle:
Pidä sama teippi kolmannessa peilissä ja siirrä pää keskioikealle kohtaan.
Tee kolme pulssia luodaksesi toisen pisteen.
Vaihe 8-3 - Tarkista, osuvatko ensimmäinen ja toinen piste päällekkäin
Jos pisteesi osuvat täydellisesti päällekkäin, kuten hyvässä esimerkkikuvassa alla, se osoittaa, että polku on kohdistettu oikein. Voit siirtyä Vaiheeseen 8-5.
Jos ne eivät osu päällekkäin, se osoittaa, että 2. peilistä 3. peiliin optinen polku on väärin kohdistettu, ja 2. peiliä on säädettävä.
Hyvä esimerkki:
Huono esimerkki:
Vaihe 8-4 - Kohdista polku 2. peilistä 3. peiliin:
Tässä vaiheessa opetetaan, kuinka kohdistaa polku 2. peilistä 3. peiliin säätämällä 2. peilin ruuveja.

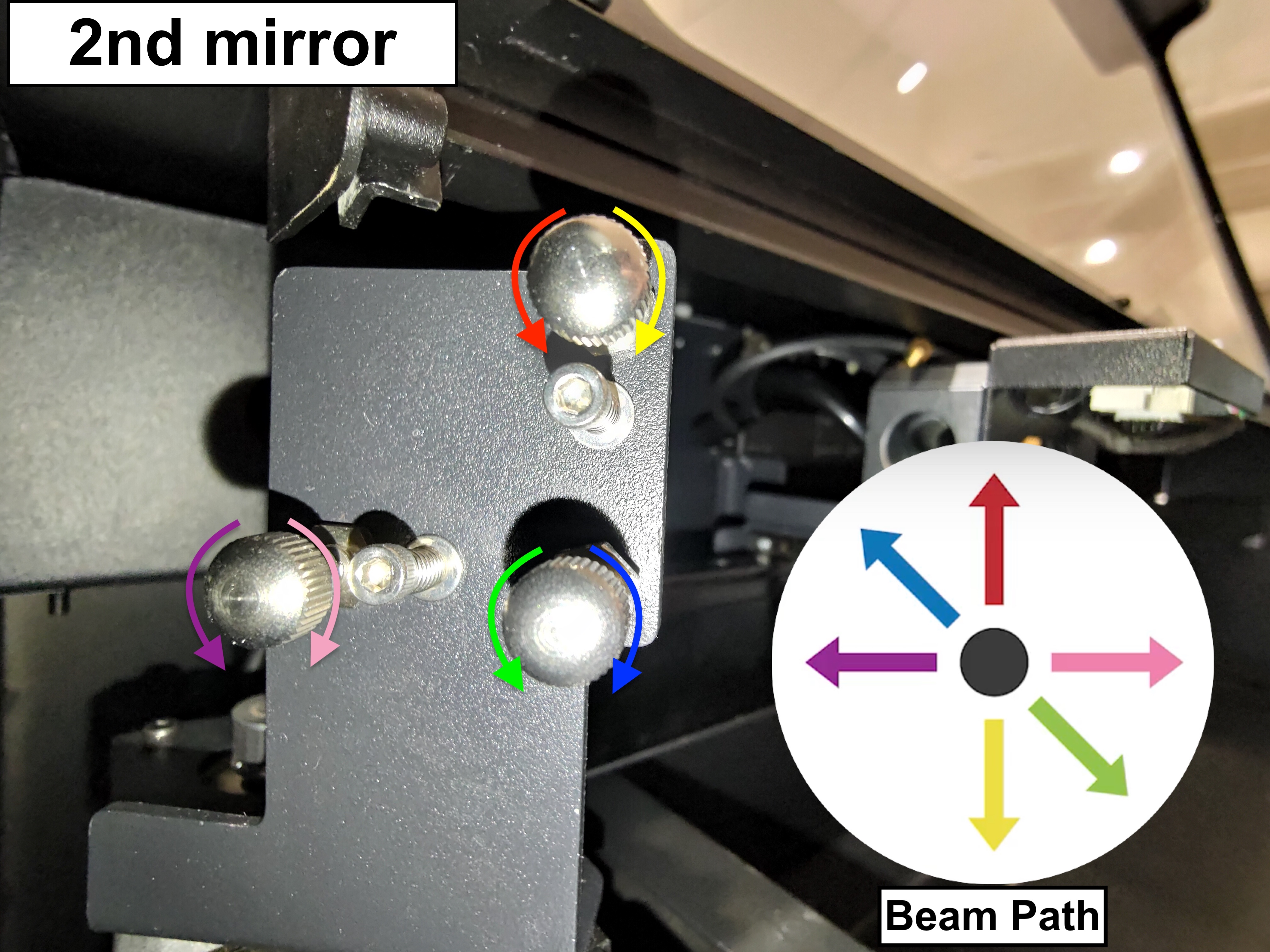

2. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa säteen polkua tarkoittaen toisen pisteen sijainti muuttuu.
Huomaa, että joka kerta, kun säädät ruuvia, polku voi muuttua. Tarkkuuden varmistamiseksi on suositeltavaa poistaa vanha teippi edellisillä pisteillä ja käyttää uutta kaksikerroksista teippiä varmistaaksesi, ovatko uudet pisteet päällekkäin.

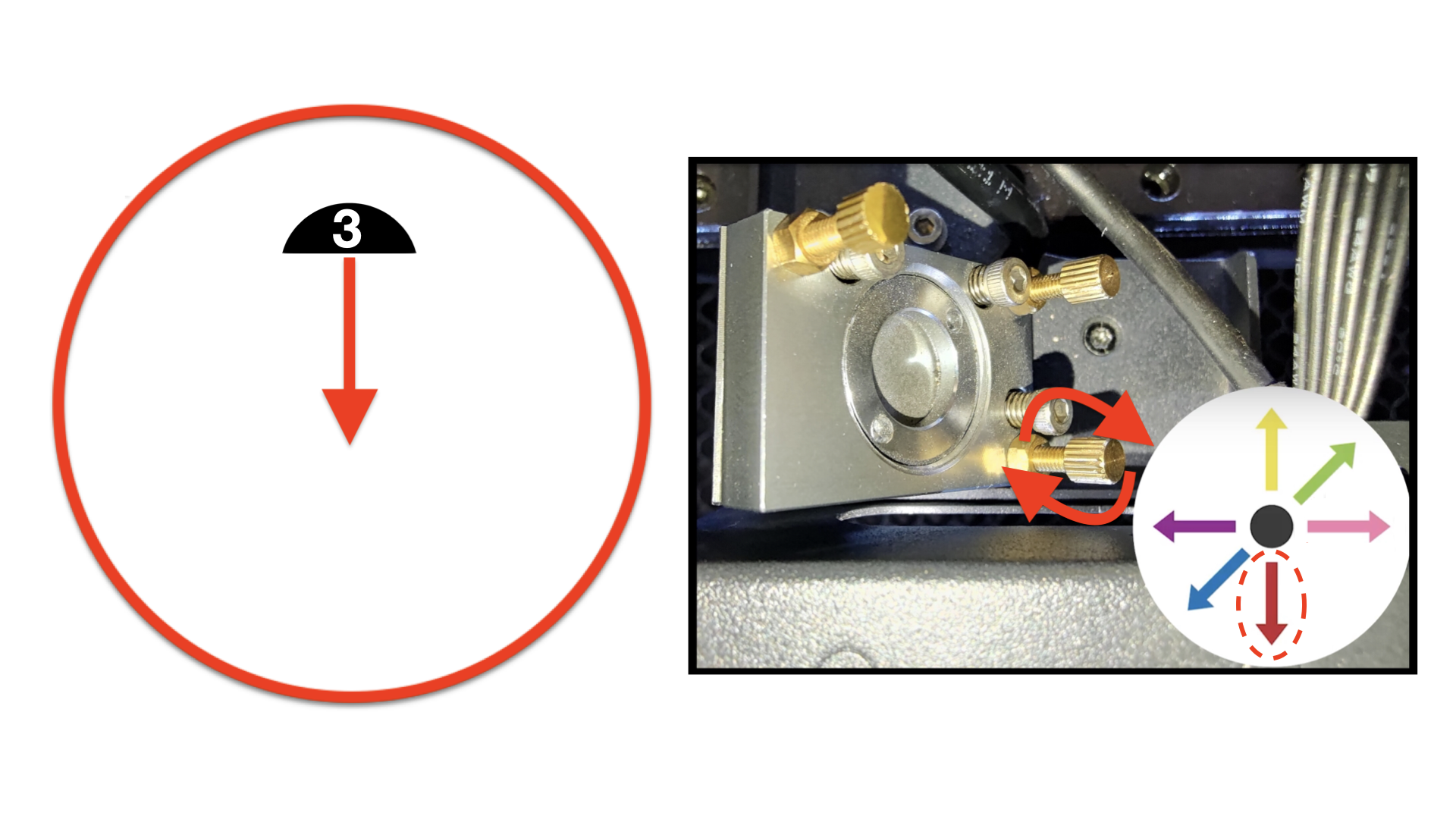

Vaihe 8-4-1 - Kohdista säädettävä ruuvi:
Määritä toisen pisteesi sijainti ja kohdista ruuvi ja sen kiertosuunta.

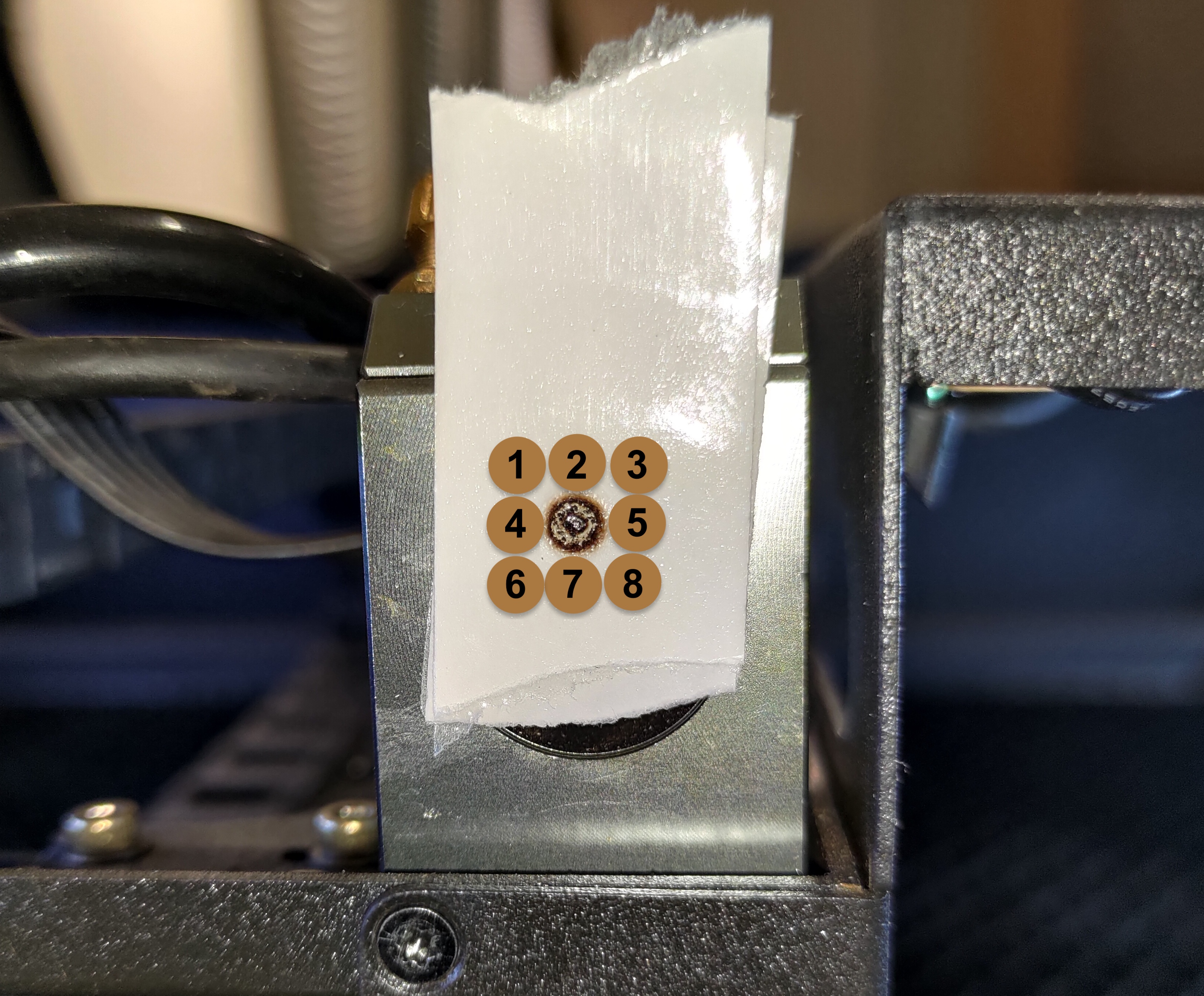

Katso alla olevaa kuvaa ja etsi numero, joka vastaa toisen pisteesi sijaintia:

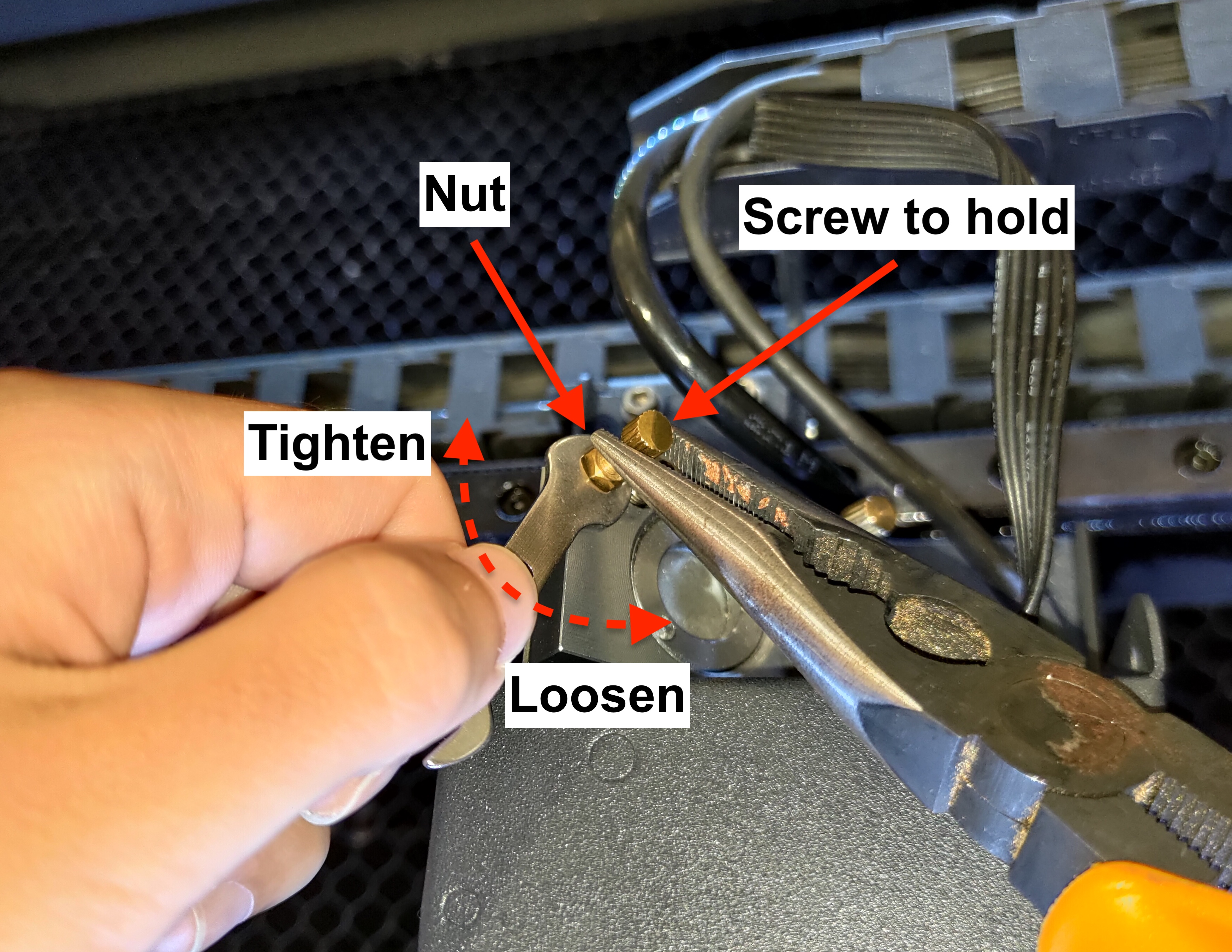

Ennen kuin säädät ruuvia, opettele löysäämään mutteri oikein:
- Suihkuta ensin alkoholia muttereihin sulattaaksesi geelin tai liiman ja odota muutama sekunti.
- Seuraavaksi pidä ruuvia pihdeillä, sitten löysää mutteria kaksipäisellä avaimella kiertämällä sitä vastapäivään.

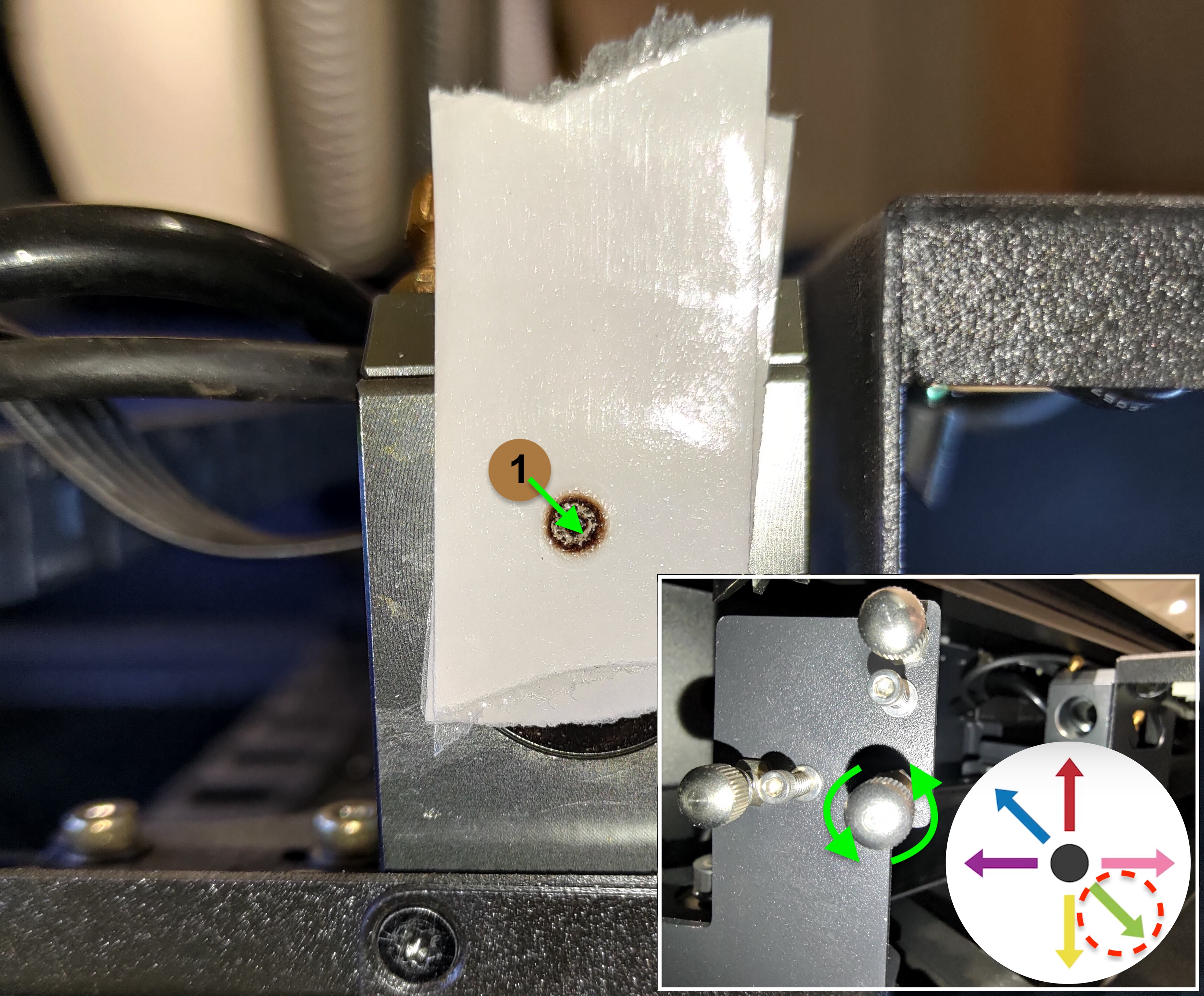

Kohdassa #1:
Toisen pisteen tulee siirtyä alas oikealle, jotta se menee päällekkäin ensimmäisen pisteen kanssa
Oikeaa alinta ruuvia on kierrettävä vastapäivään.
Katso alla olevaa kuvaa.

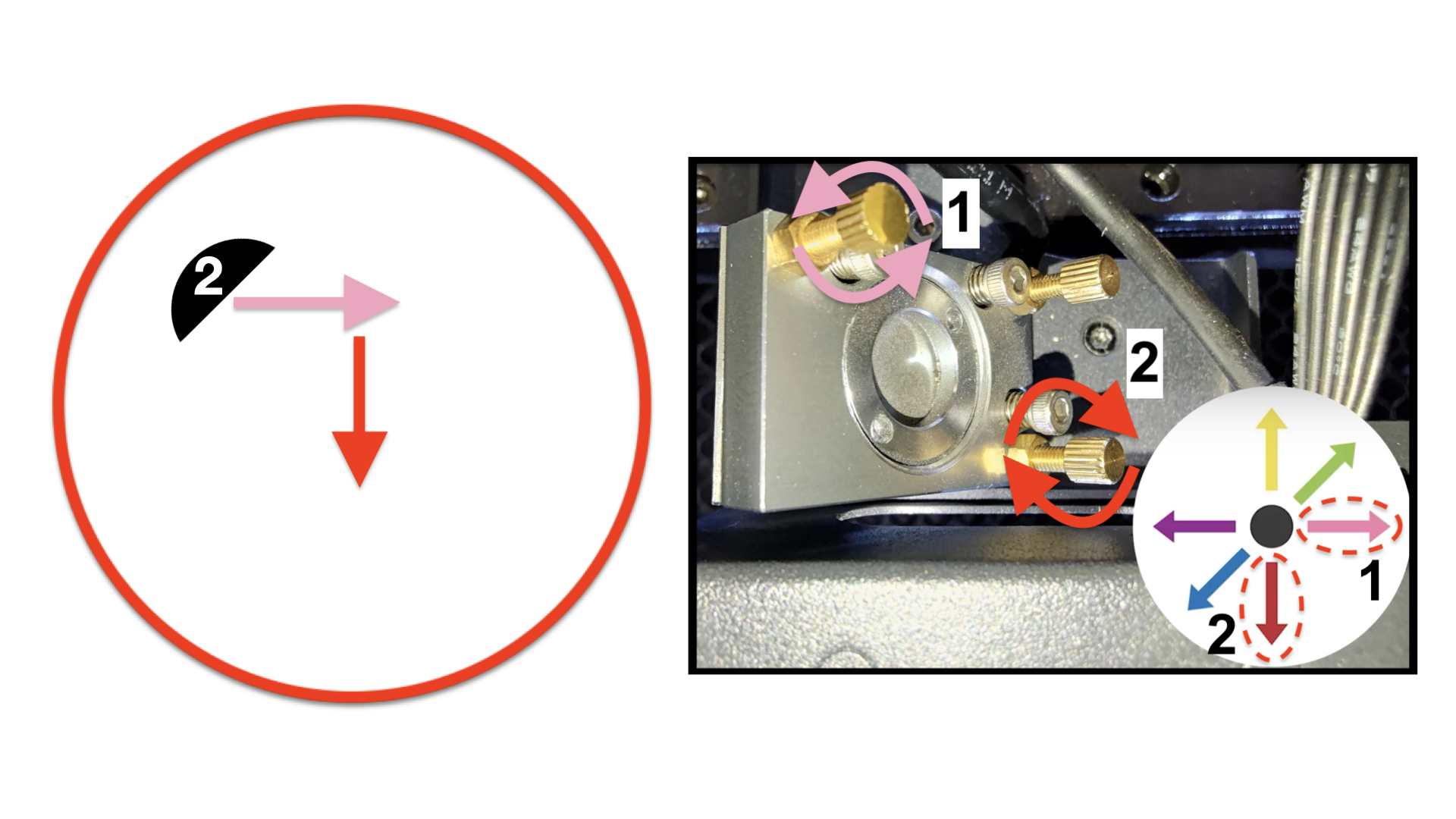

Kohdassa #2:
Toisen pisteen tulee siirtyä suoraan alas, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia tulee kiertää myötäpäivään. Katso alla olevaa kuvaa.

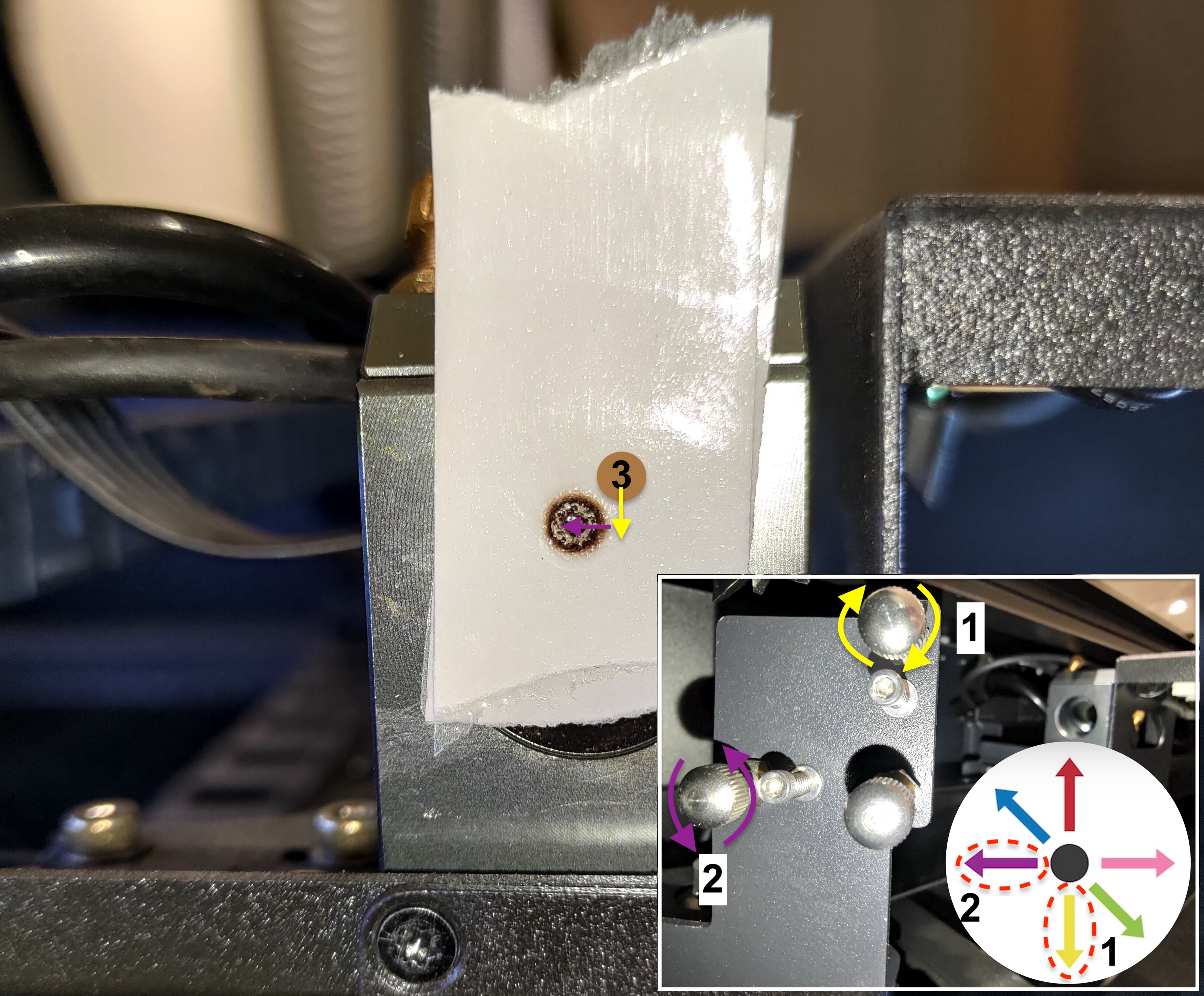

Kohdassa #3:
Toisen pisteen tulee siirtyä ensin alas ja sitten vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa ylintä ruuvia on kierrettävä myötäpäivään, jotta piste siirtyy alas.
Vasenta alinta ruuvia on kierrettävä vastapäivään, jotta piste siirtyy vasemmalle.
Katso alla olevaa kuvaa.
Kohdassa #4:
Toisen pisteen tulee siirtyä oikealle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasenta alinta ruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
Kohdassa #5:
Toisen pisteen tulee siirtyä vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasenta alaruuvia tulee kiertää vastapäivään.
Katso alla olevaa kuvaa.

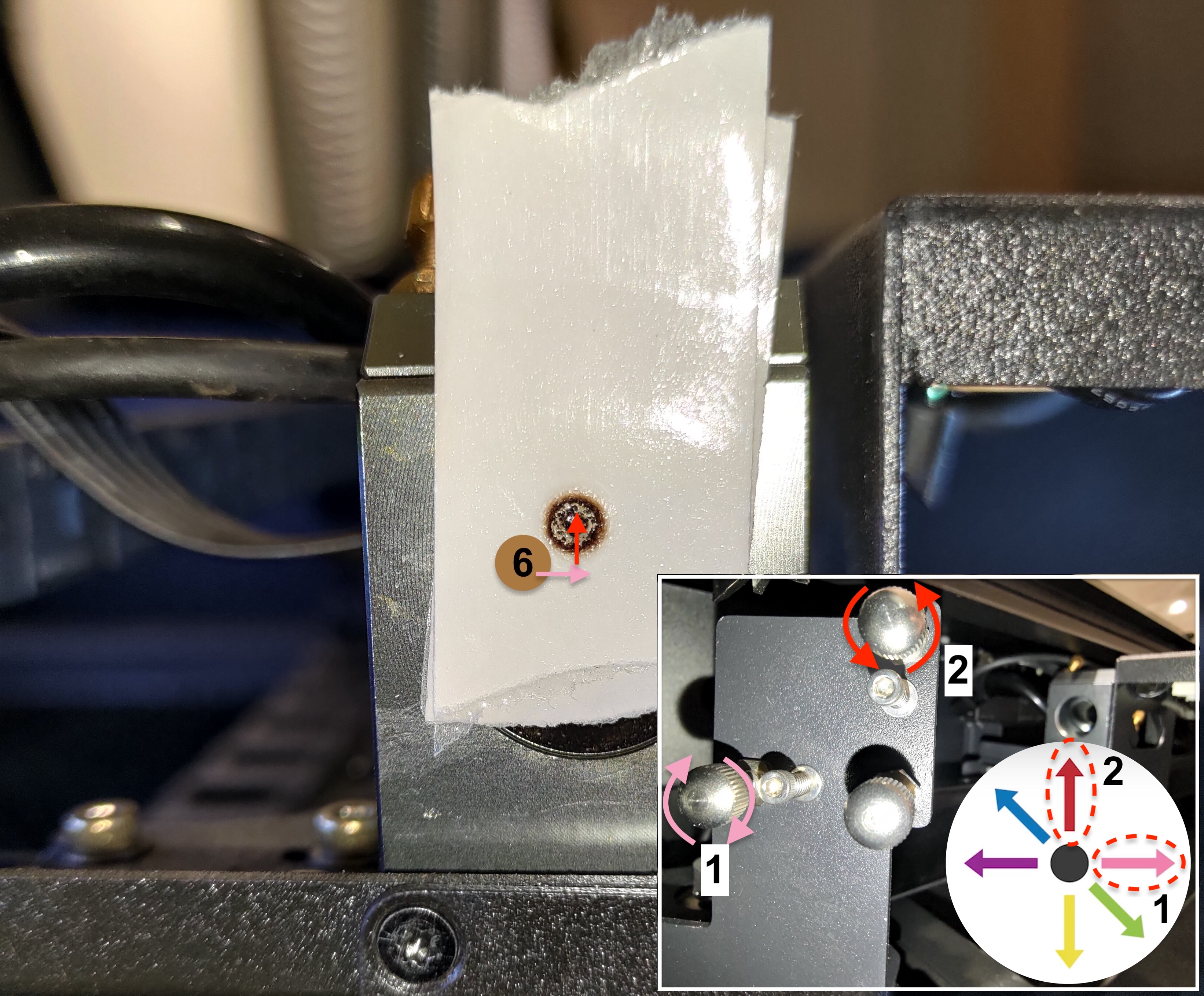

Kohdassa #6:
Toisen pisteen tulee siirtyä ensin oikealle ja sitten ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasenta alinta ruuvia on kierrettävä myötäpäivään, jotta piste siirtyy oikealle.
Oikeaa ylintä ruuvia on kierrettävä vastapäivään, jotta piste siirtyy ylös.
Katso alla olevaa kuvaa.

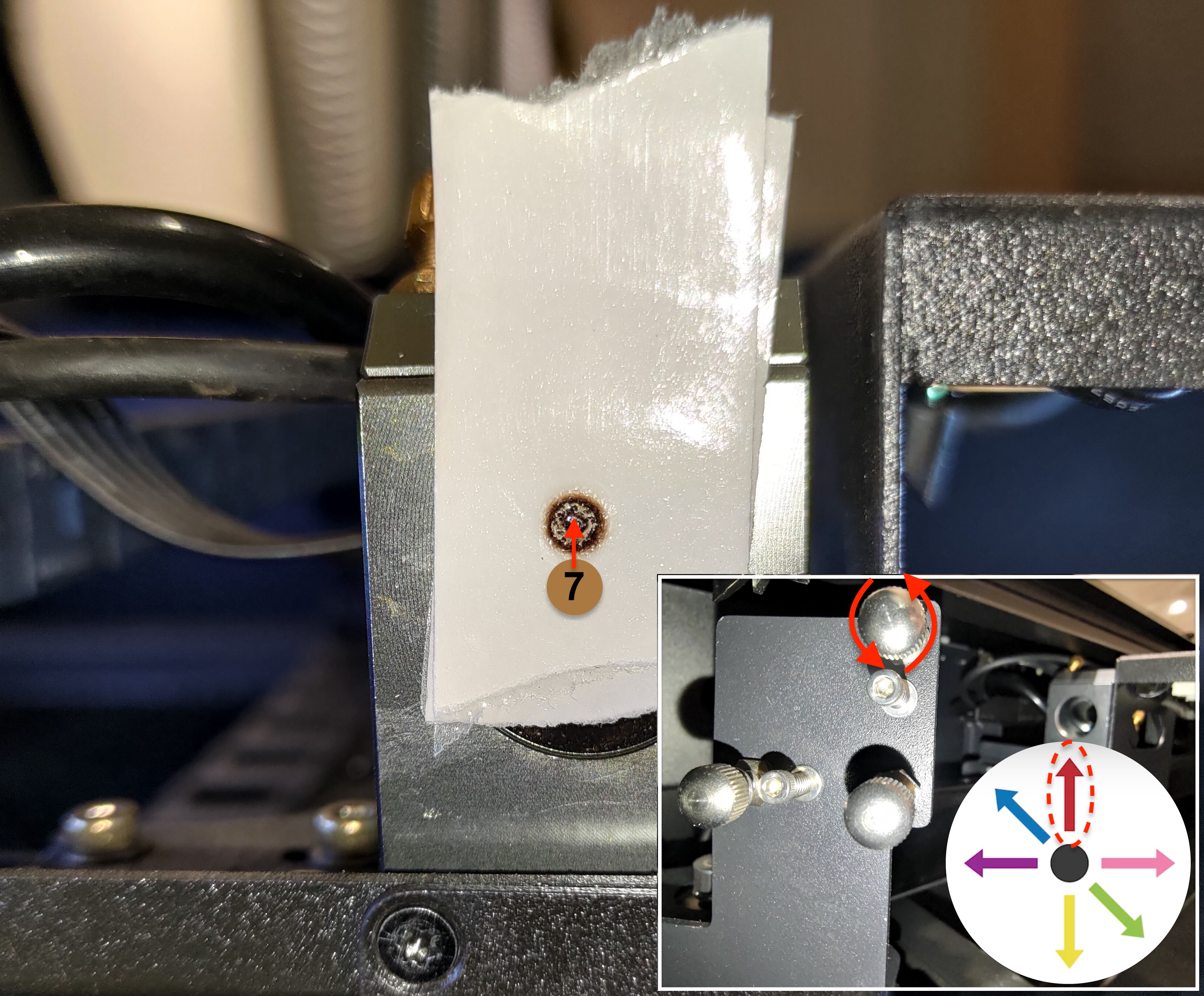

Kohta #7:
Toisen pisteen on mentävä suoraan ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa yläruuvia tulee kiertää vastapäivään. Katso alla olevaa kuvaa.
Kohta #8:
Toisen pisteen on mentävä vasemmalle ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa
Oikeaa alinta ruuvia on kierrettävä myötäpäivään. Katso alla olevaa kuvaa.
Vaihe 8-4-2 - Kiristä mutteri säätämisen jälkeen:
Ole hyvä ja kiristä mutteri säätämisen jälkeen kiertämällä sitä myötäpäivään.
Vaihe 8-5 - Tarkista pisteen sijainti 3. peilin sisäänkäynnissä

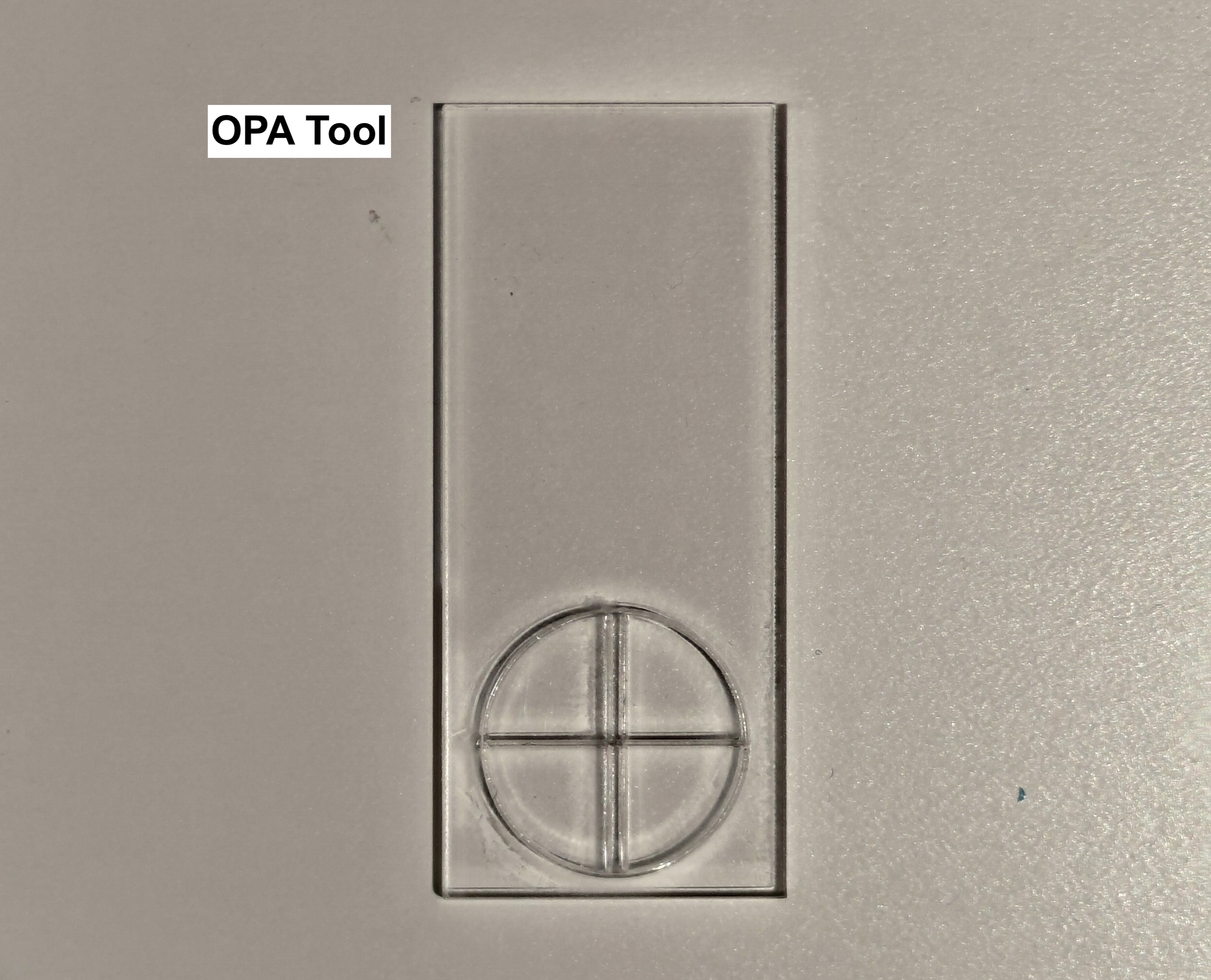

Jos polkusi toisesta kolmanteen peiliin on kohdistettu, käytä OPA-työkalua tarkistaaksesi, onko piste kolmannen peilin sisäänkäynnin keskellä.
Ole hyvä ja käytä linkki ladataksesi tiedoston ja käytä 3 mm:n läpinäkyvää akryyliä kaivertamiseen ja leikkaamiseen.

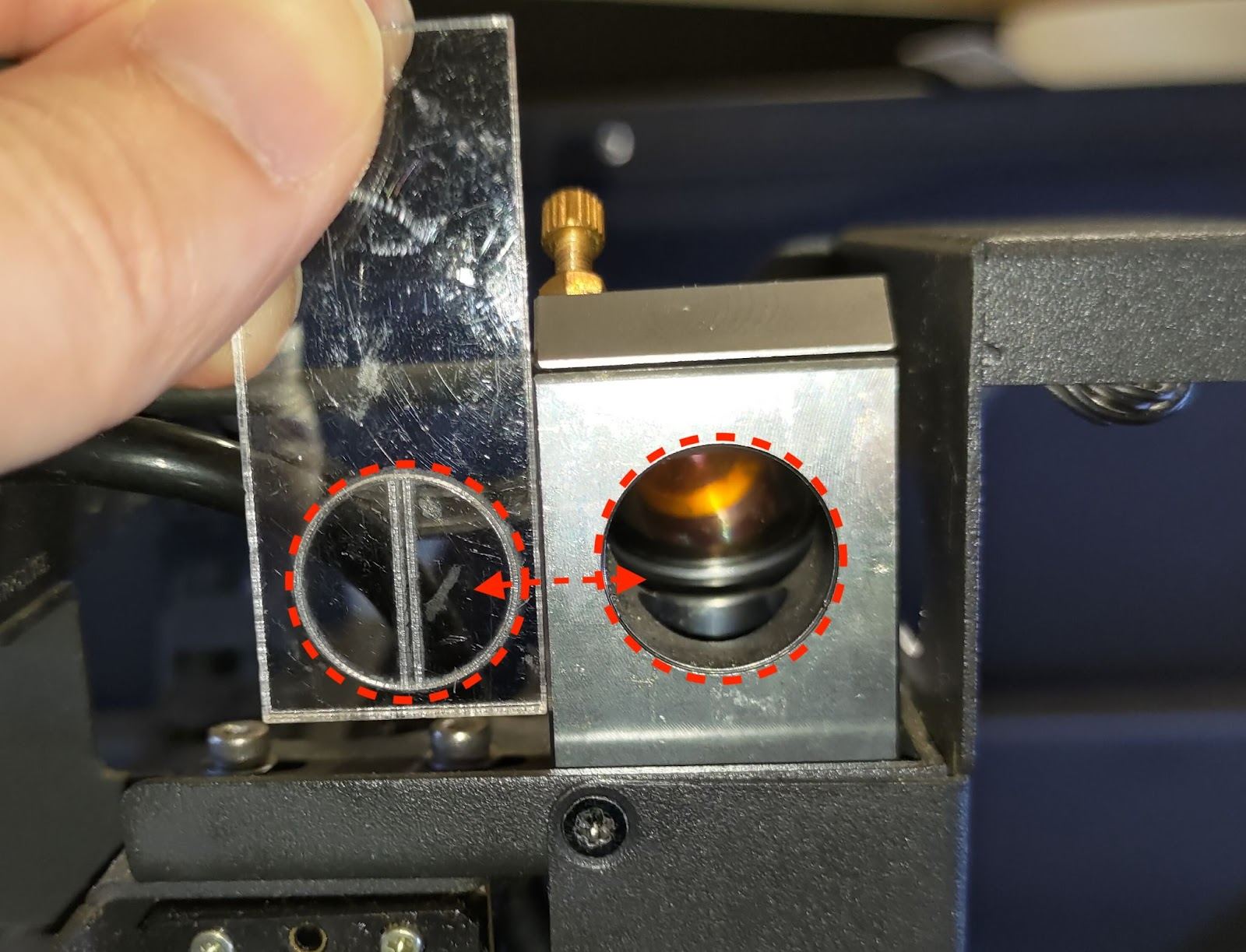

Työkalun ympyrä vastaa sisäänkäyntiä alla olevan kuvan mukaisesti.
Jos koneesi ei pysty leikkaamaan minkään alustan aluetta, sinun on tehtävä väliaikainen työkalu.

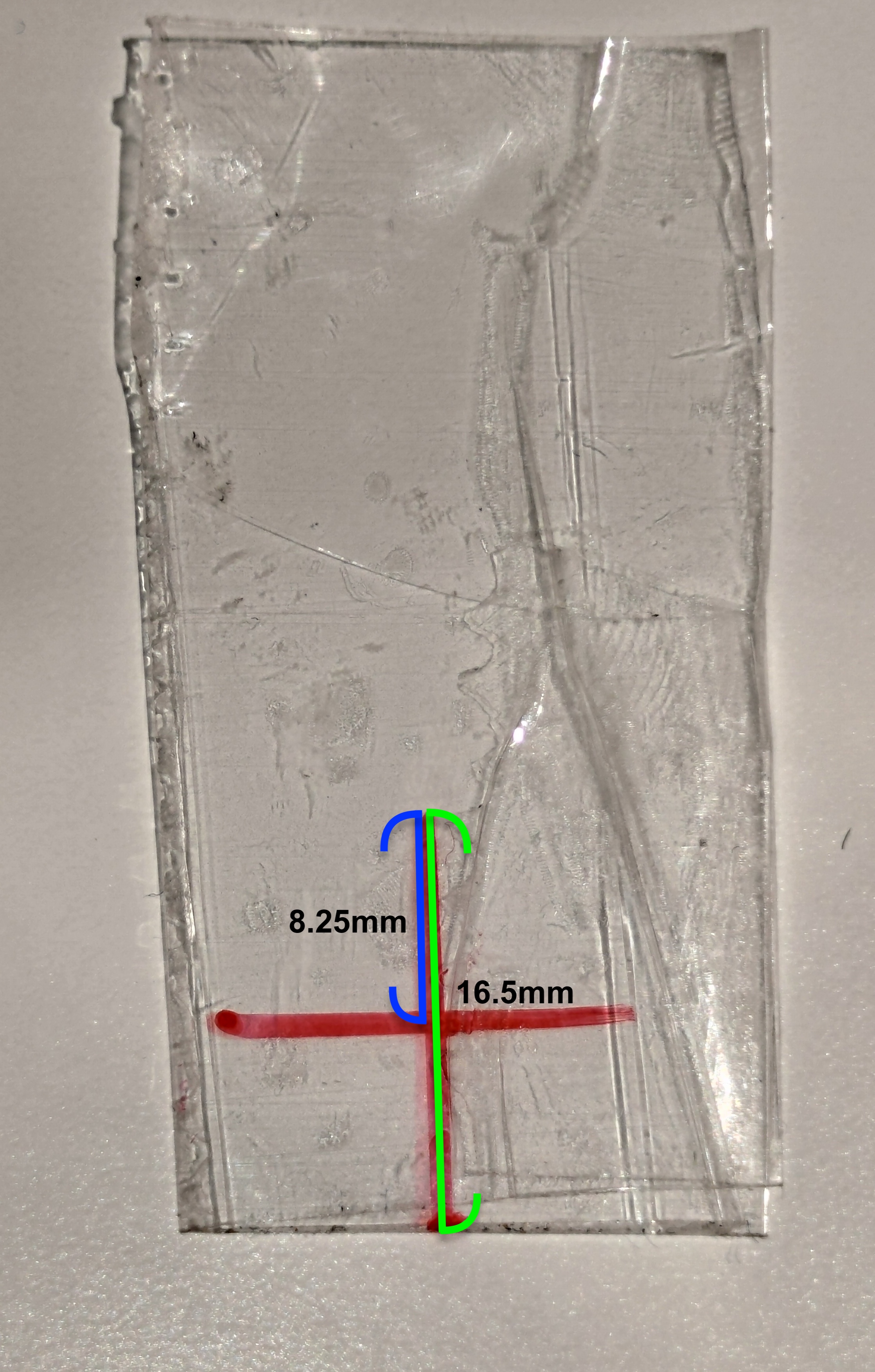

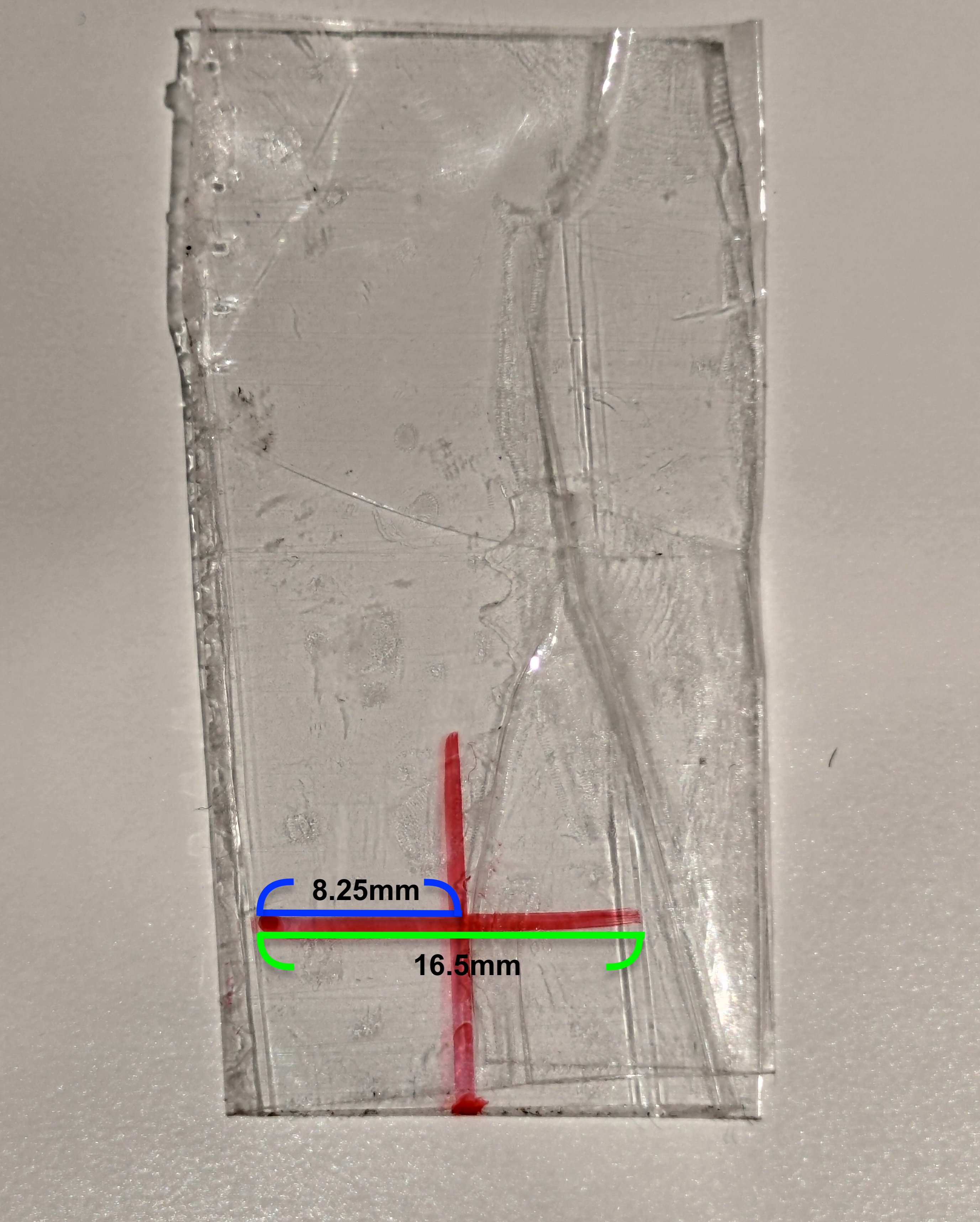

Käytä pala läpinäkyvää teippiä ja taita se sulkeaksesi tahmean osan.
Piirrä kaksi viivaa alla olevien kuvien mukaisesti:
Teipillä olevien viivojen keskikohta on pyöreän sisäänkäynnin keskikohta.

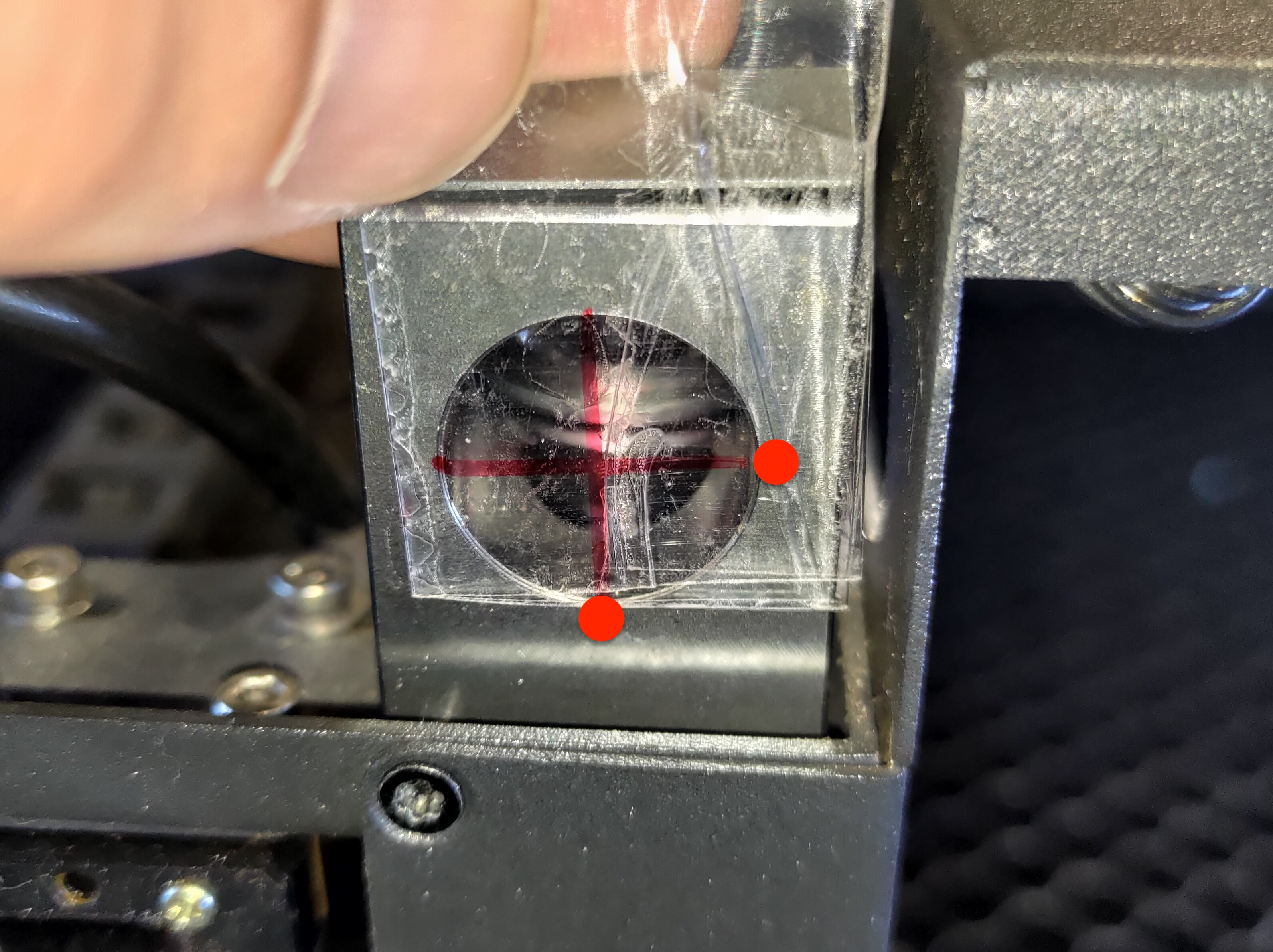

(Ehdotamme merkitsemään kaksi merkkiä alla olevan kuvan punaisten pisteiden mukaisesti viivojen kohdistamiseksi teipillä.)
Vaihe 8-5-1 - Luo piste:
Aseta 2-kerroksinen teippi kolmannen peilin sisäänkäynnille.

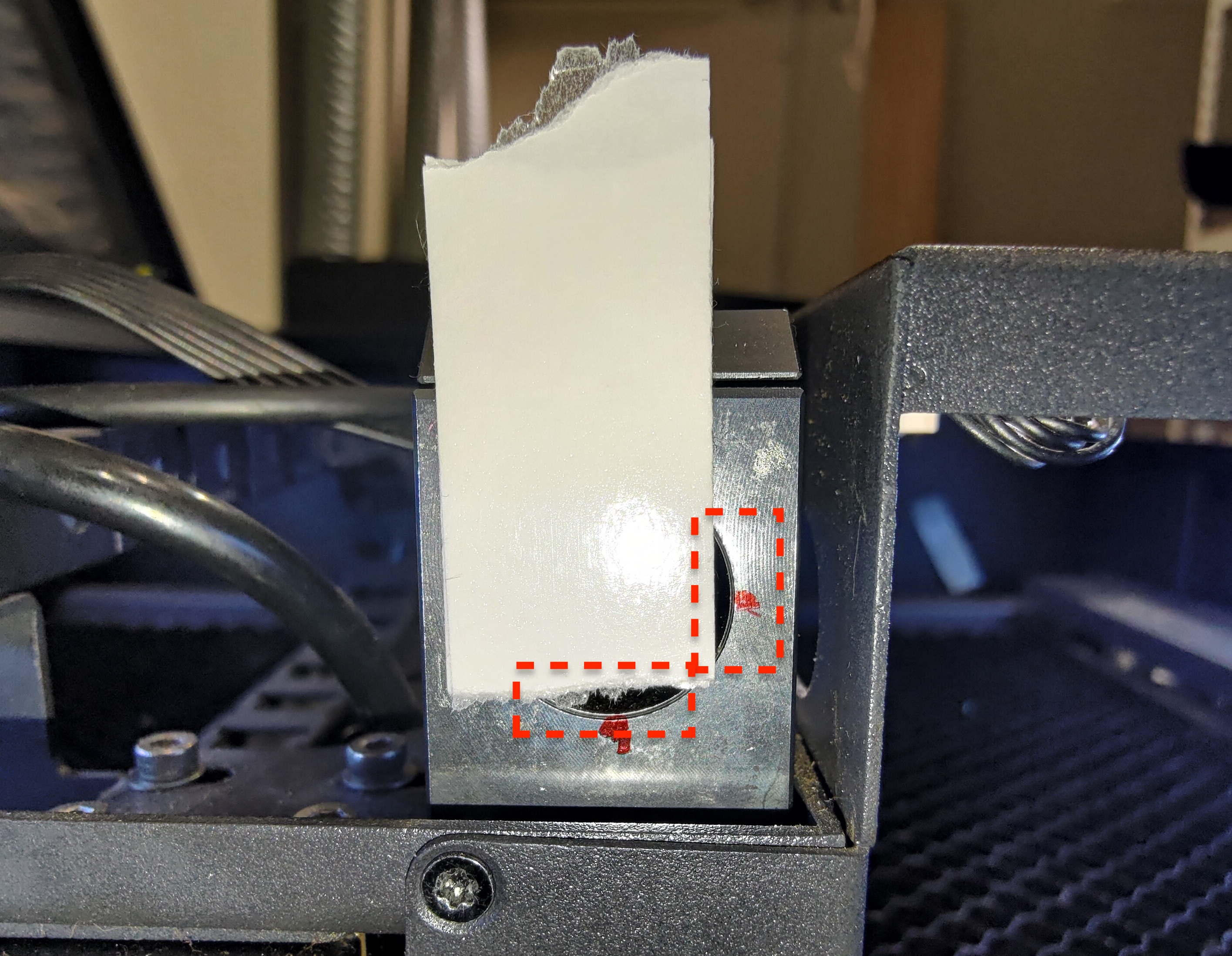

Älä peitä ympyrää (sisäänkäyntiä) kokonaan, jätä hieman ulos OPA-työkalun asennon kohdistamista varten.
Siirrä pää alustan keskelle ja tee 5 pulssia.

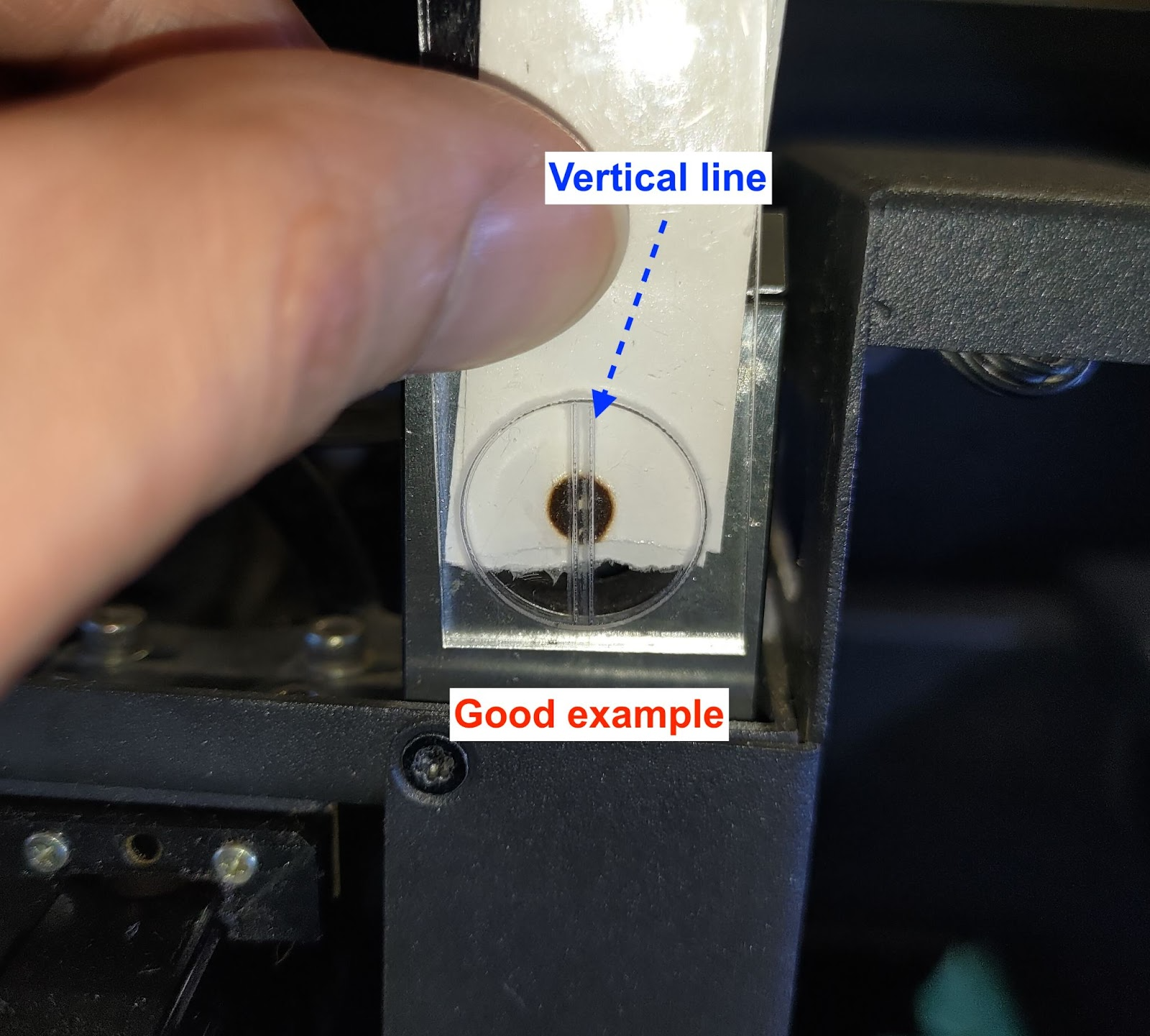

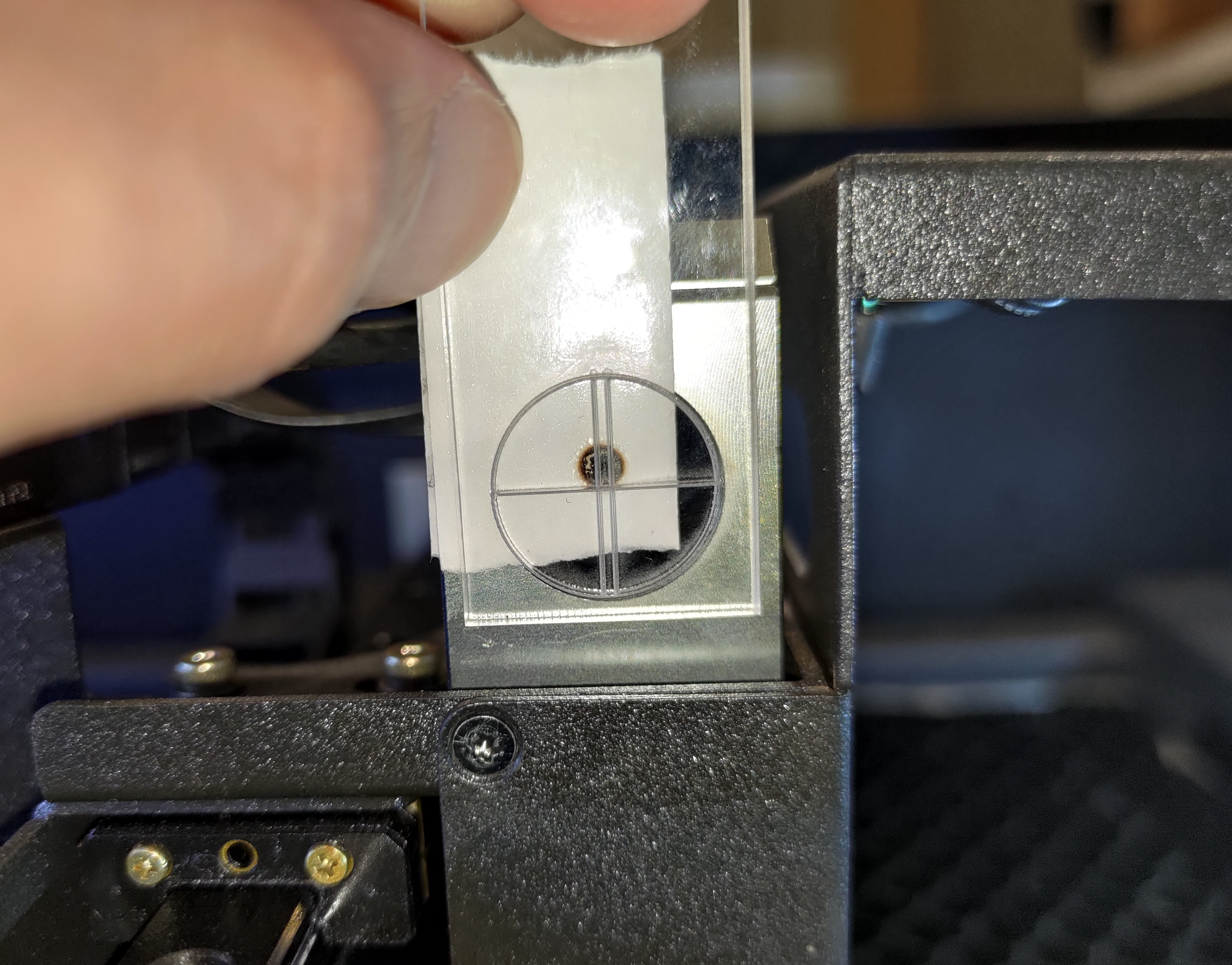

Vaihe 8-5-2 - Tarkista pystysuora viiva työkalulla:
Tarkista työkalulla, onko piste keskellä pystysuunnassa.

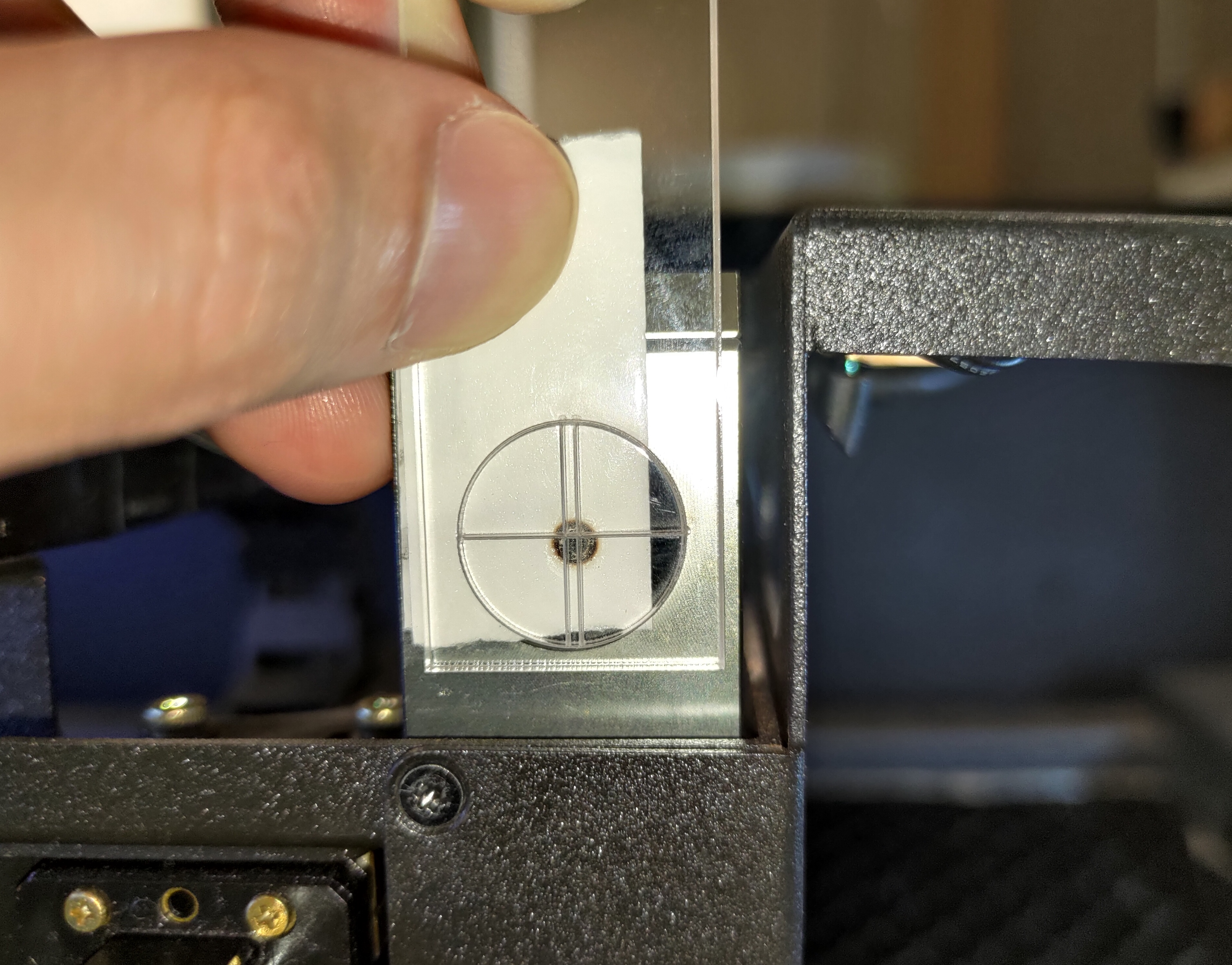

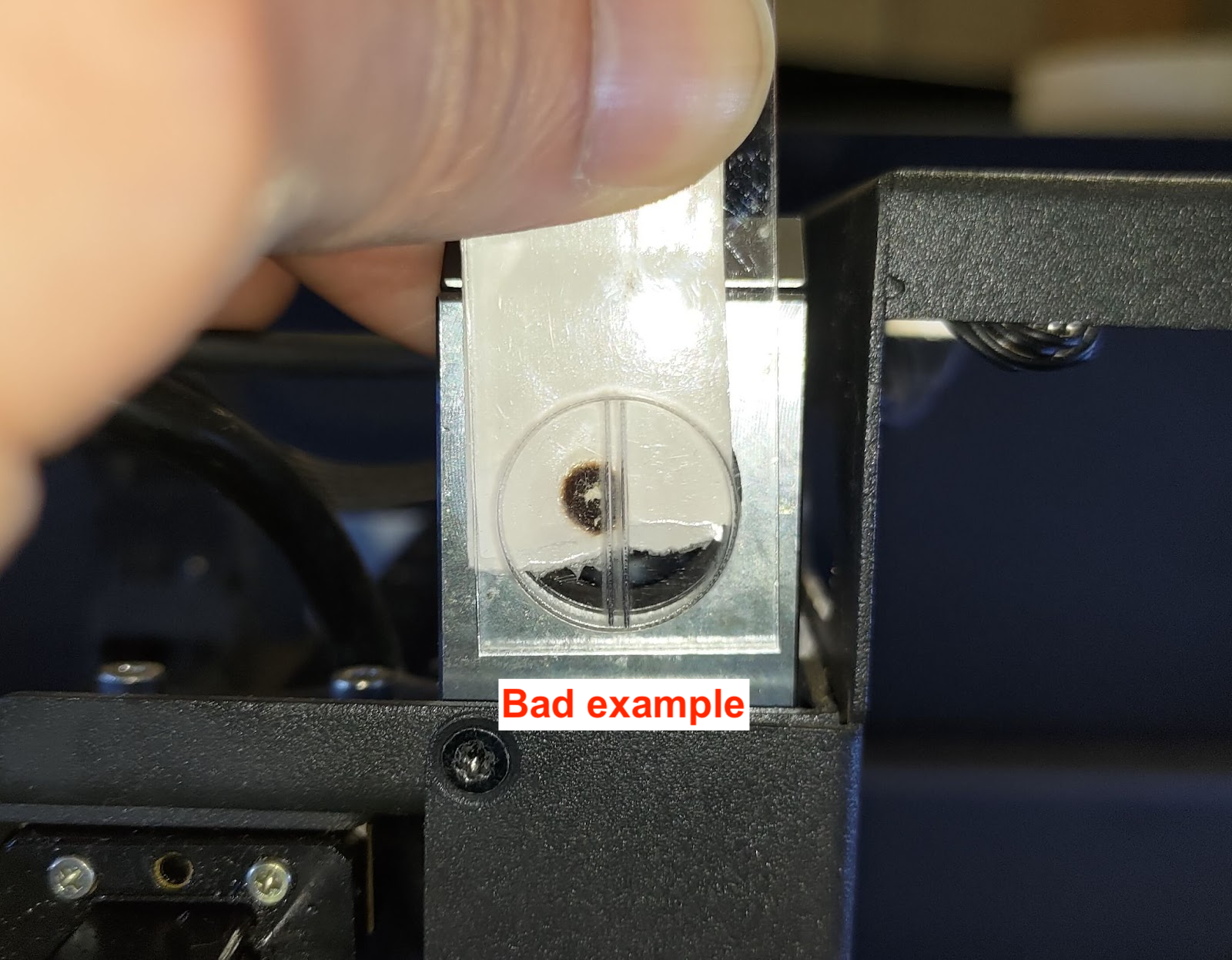

Akryylityökalulle:

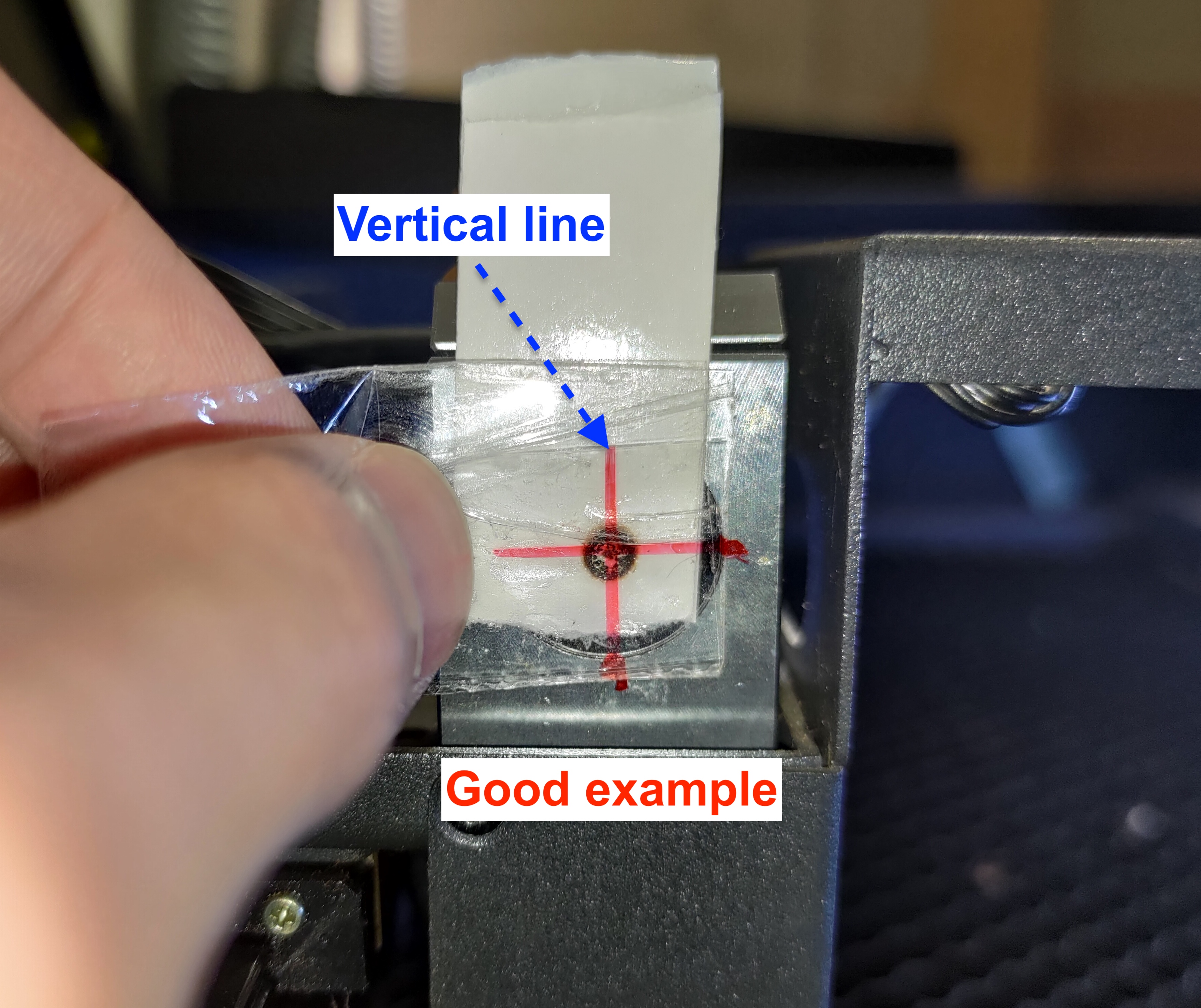

Teippityökalulle:
- Jos pisteesi on keskellä, siirry vaiheeseen 8-5-3.
- Jos pisteesi ei ole keskellä, katso ohjeet alla olevasta laserpään asennon säätämisestä.

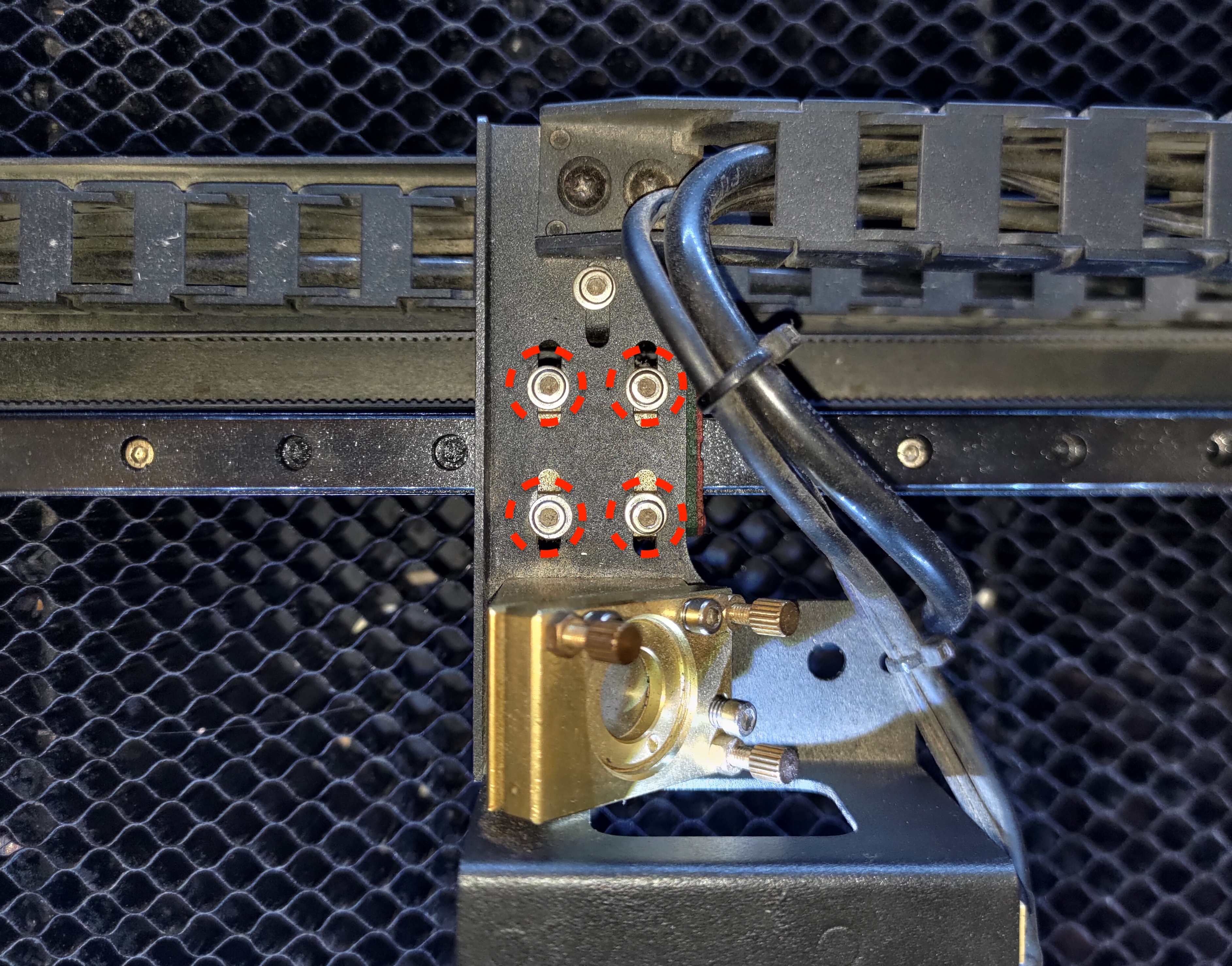

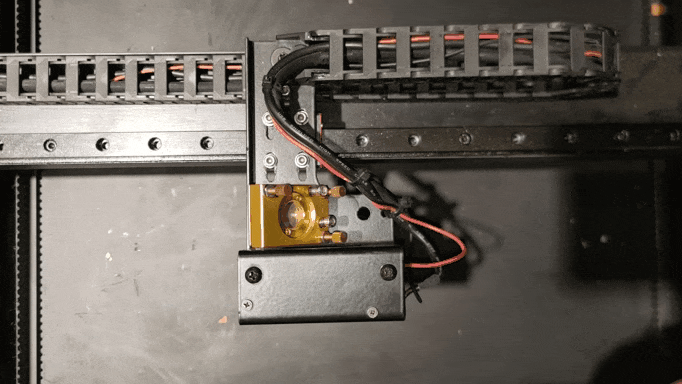

Löysää hieman nämä 4 ruuvia:

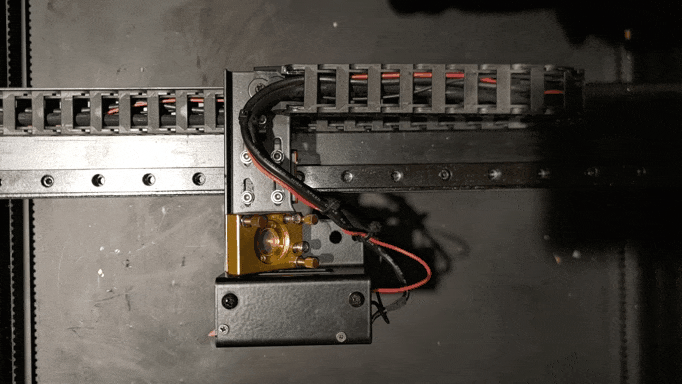

Ruuvien löysäämisen jälkeen päätä voidaan nyt työntää sisään tai ulos.
- Työnnä ulos:
- Työnnä sisään:
Pään siirtämisen jälkeen, kiristä ruuvit takaisin ja kameran kalibrointi on suoritettava.

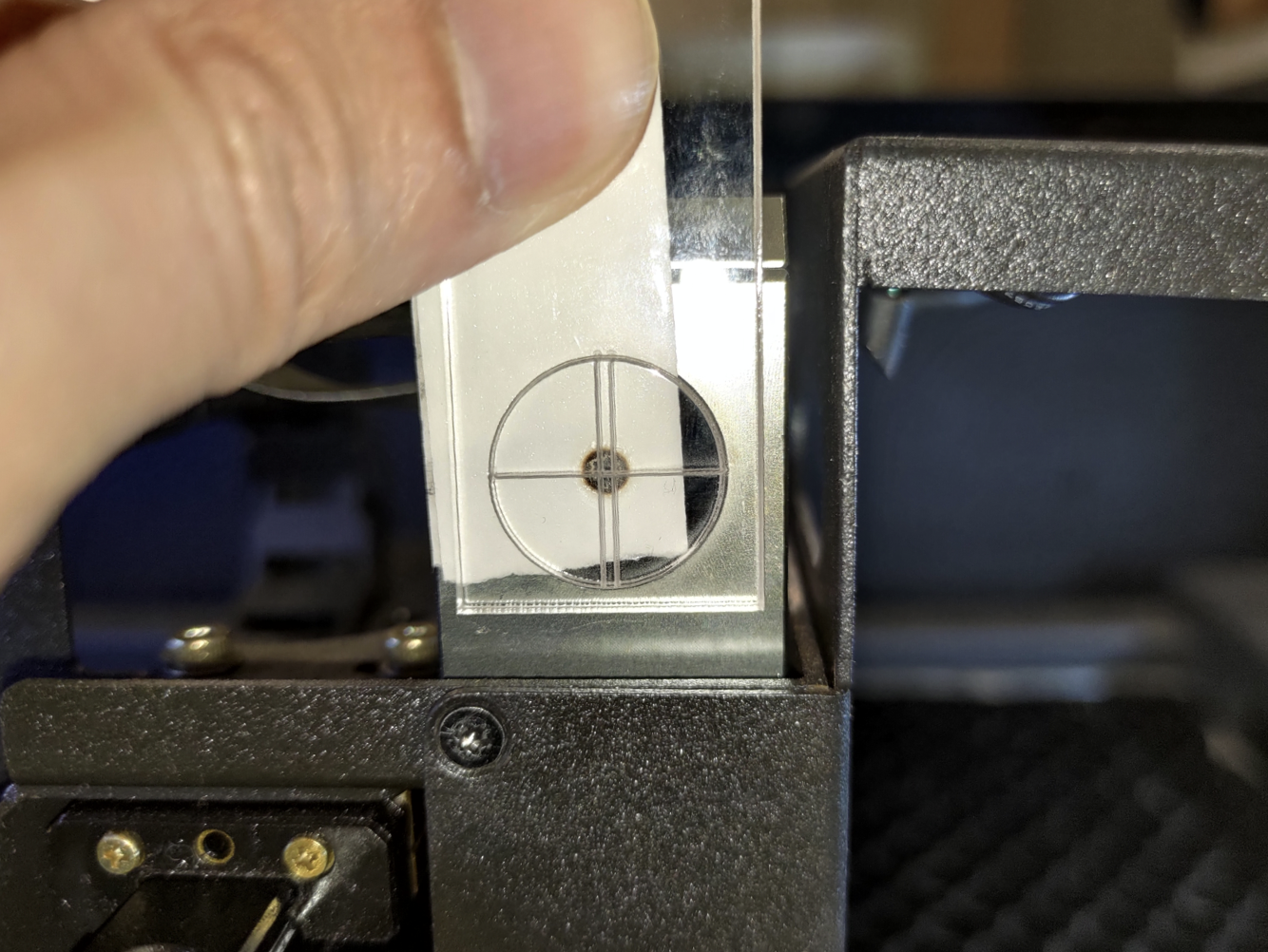

Vaihe 8-5-3 - Tarkista vaakasuora linja työkalulla:
Pystysuoran linjan tarkistamisen jälkeen, käytä työkalua tarkistaaksesi vaakasuoran linjan, jossa pisteen tulee olla keskellä tai hieman linjan yläpuolella, joka hyväksytään myös.

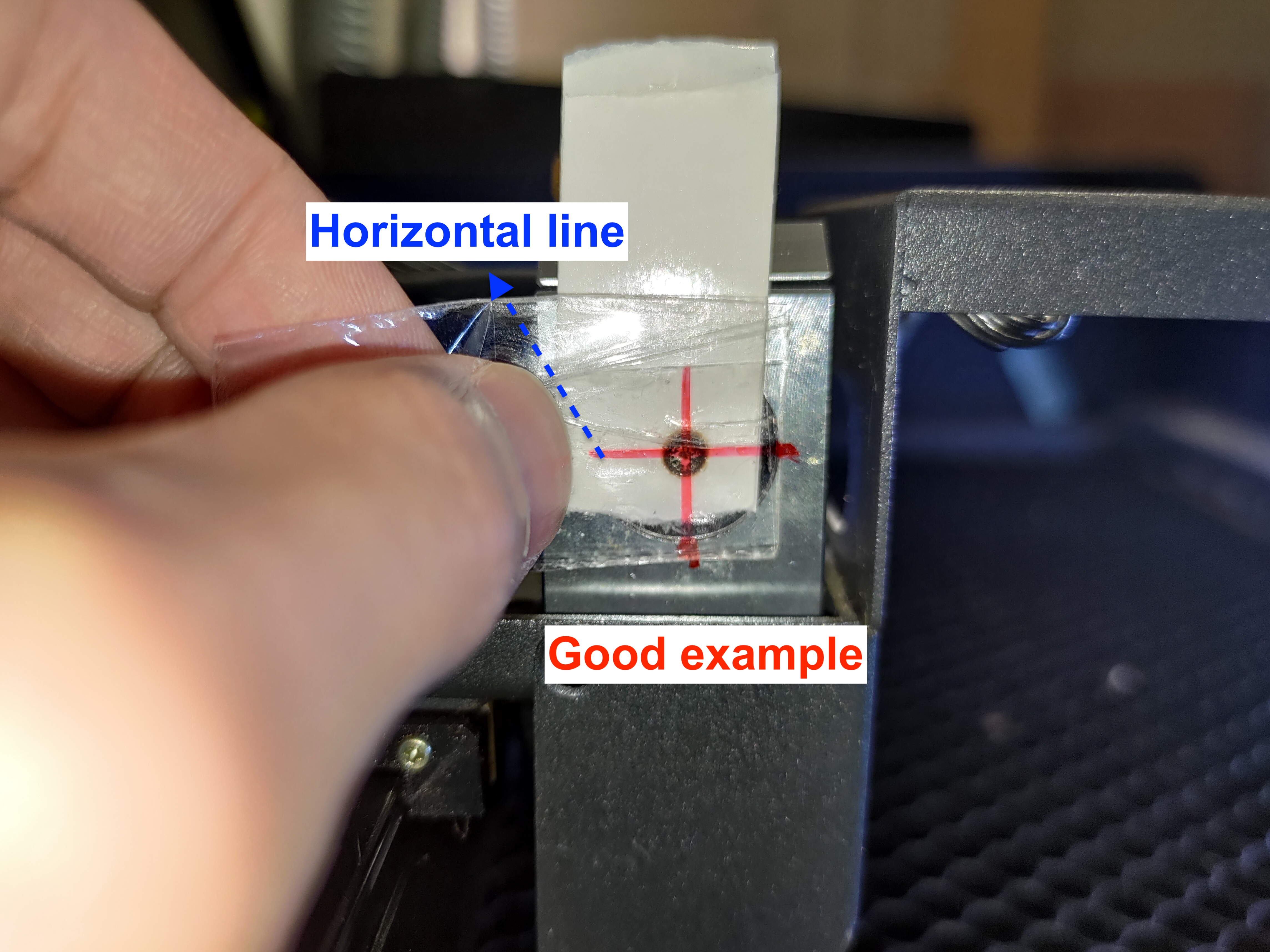

Akryylityökalu - Täydellinen esimerkki:
Akryylityökalu - Hyväksyttävä esimerkki:

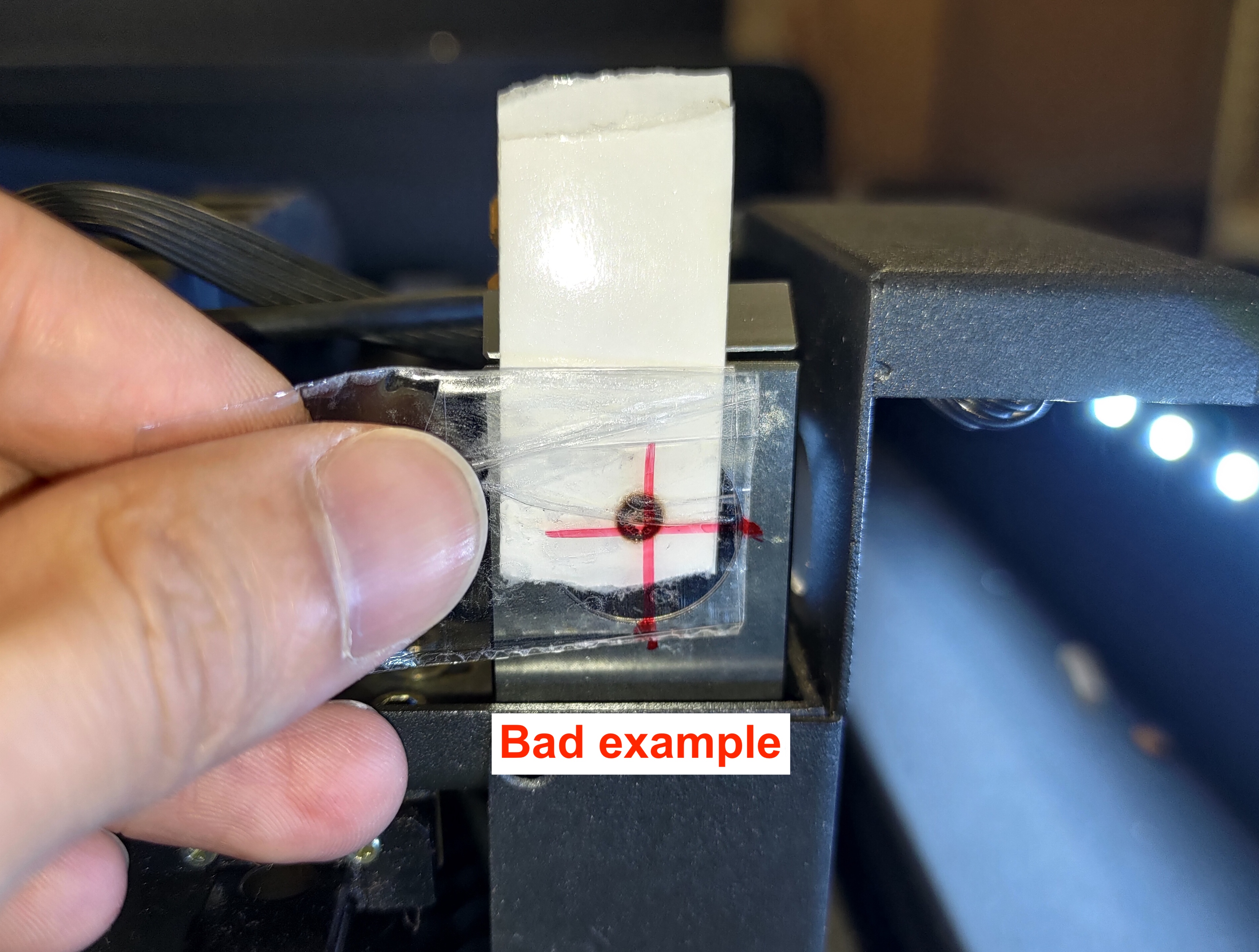

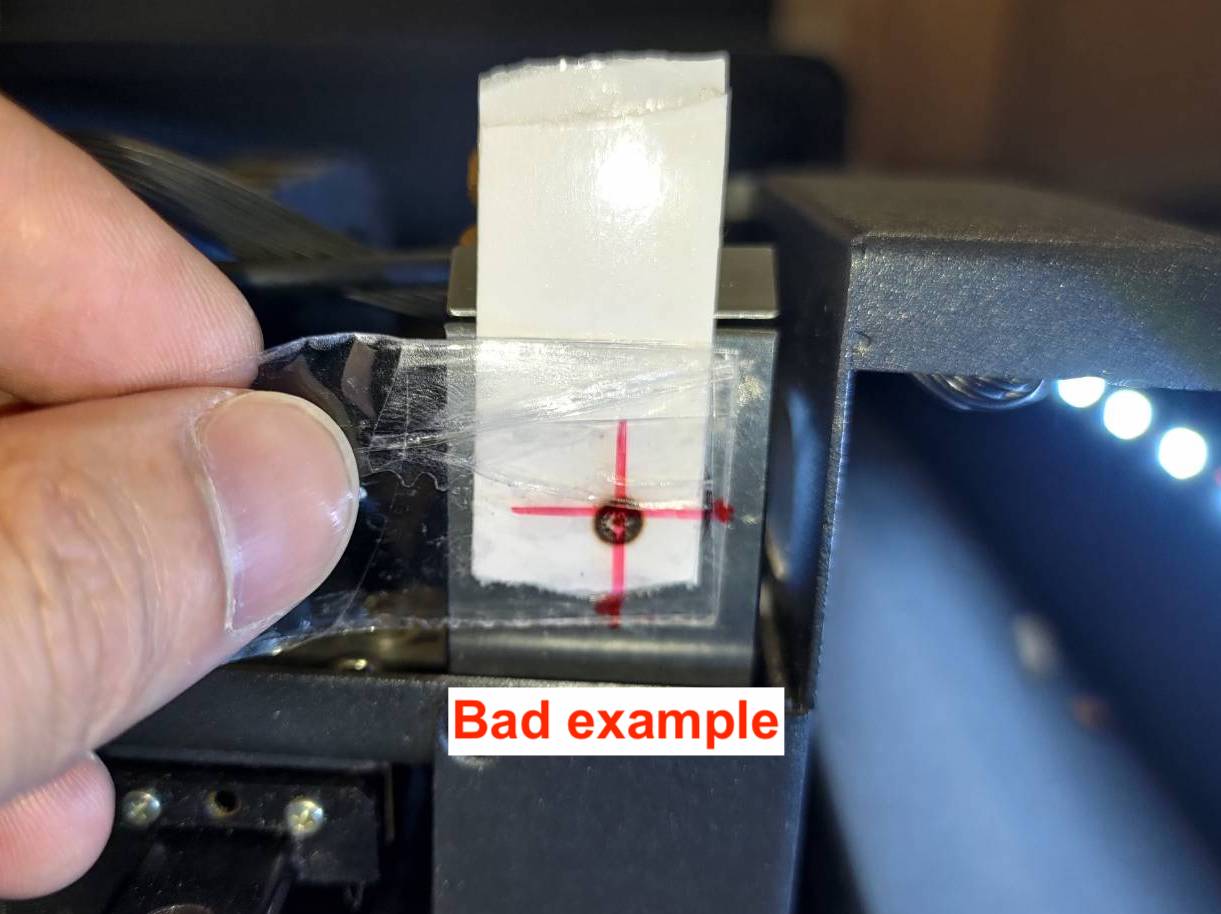

Akryylityökalu - Huono esimerkki:
Teippityökalulle:
Jos pisteesi on vaakasuoran linjan alapuolella, ota yhteyttä paikalliseen jälleenmyyjään ja ilmoita, että pisteesi on vaakasuoran linjan alapuolella.
Vaihe 8-6 - Kerää 3. peilin teippi:
Aseta kaksinkertainen teippi kolmanteen peiliin ja siirrä pää keskivasemmalle kohtaan.
Tee 3 pulssia luodaksesi ensimmäisen pisteen.
Pidä sama teippi kolmannessa peilissä ja siirrä pää keskioikealle kohtaan.
Tee 3 pulssia toisen pisteen luomiseksi.
Poista teippi 3. peilistä ja laita se paperille.

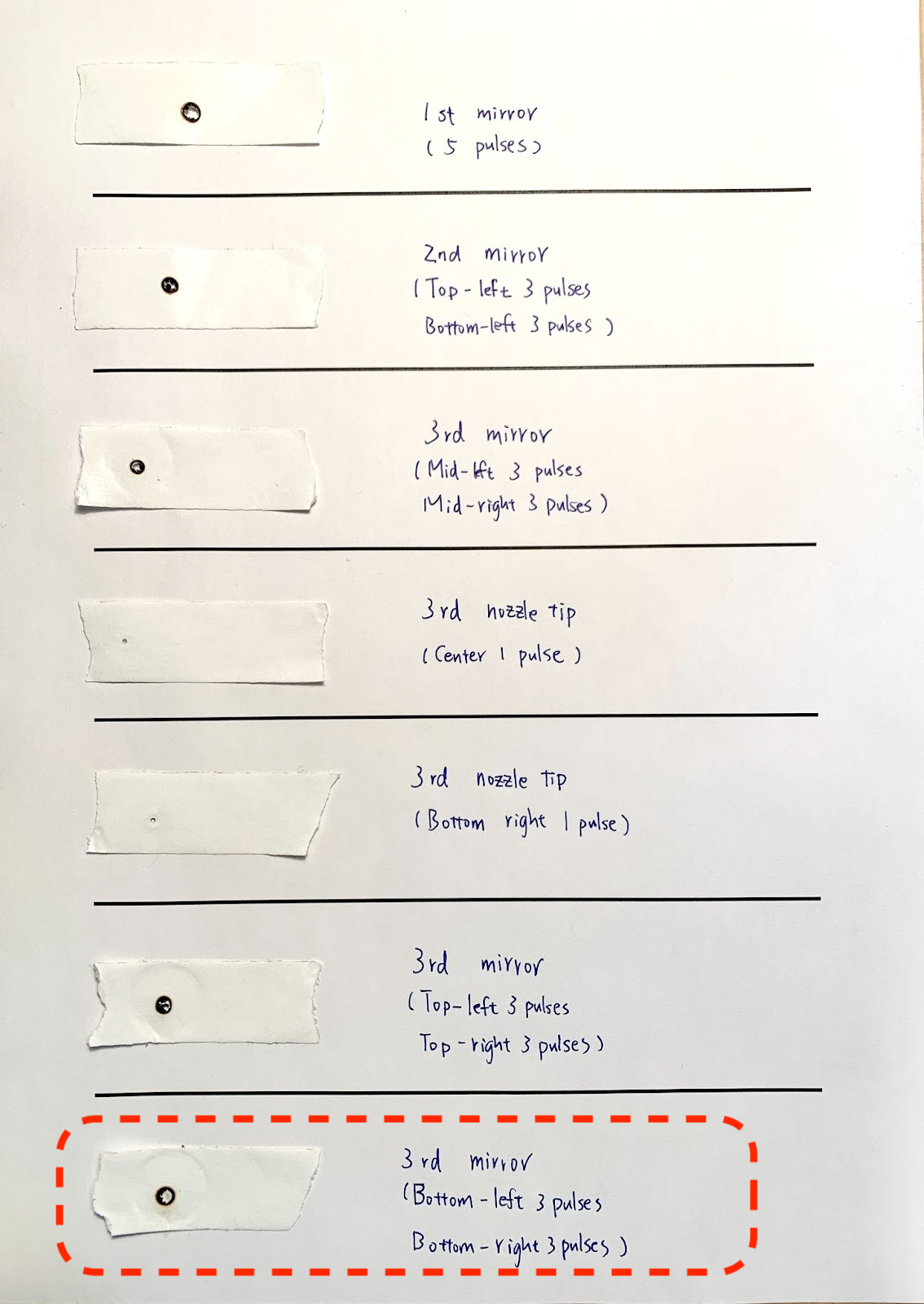

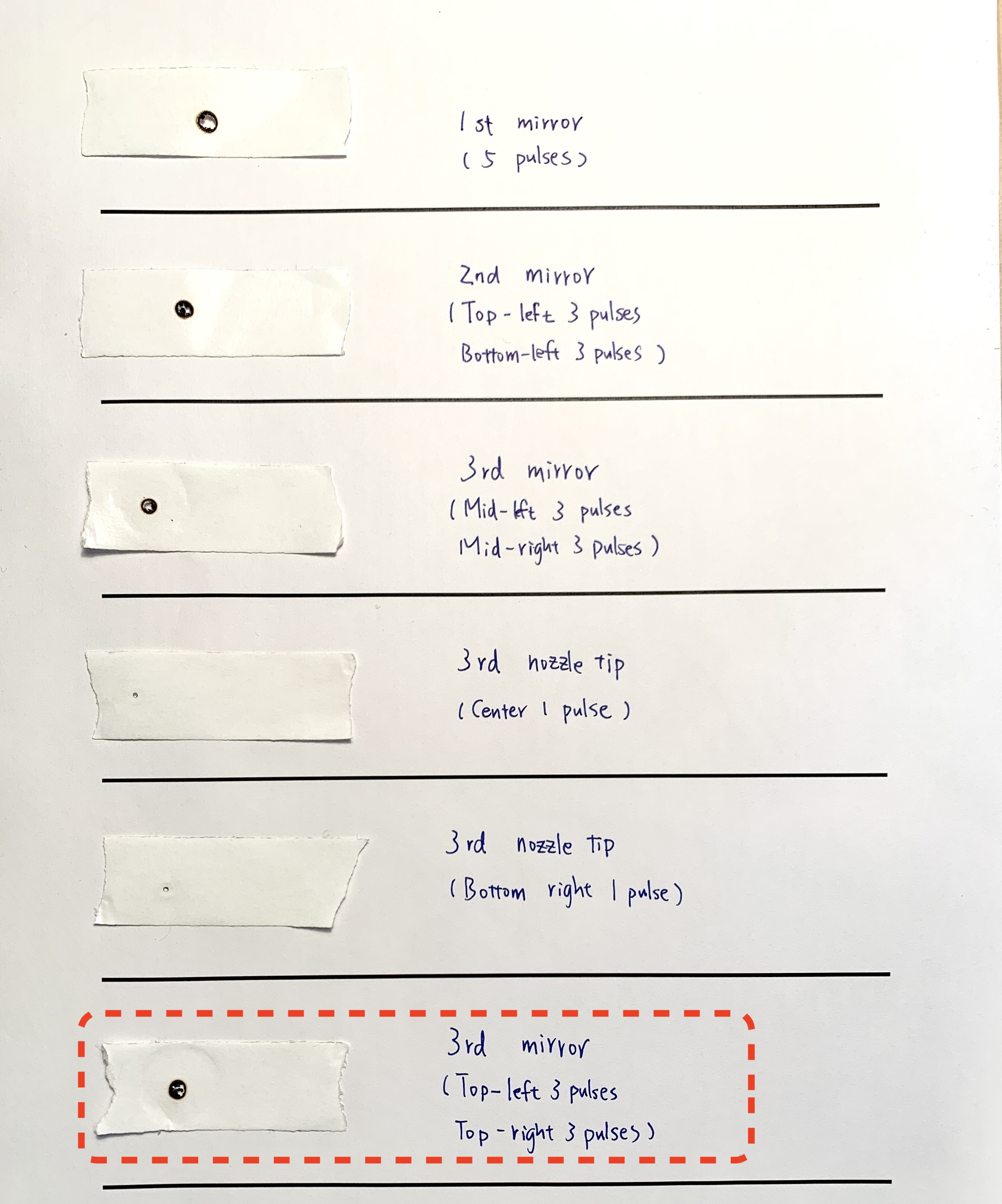

Kirjoita sijainti ja pulssien määrä muistiin kuten alla olevassa kuvassa.
Vaihe 9 - Tarkista reitti 3. peilistä suuttimen kärkeen:
Tarkistettavia sijainteja on kaksi.
Ensimmäinen on työtason keskikohta.
Vaiheen yleiskatsaus:
Toinen on työtason oikea alanurkka:
Vaiheen yleiskatsaus:
Vaihe 9-1 - Tarkista Z-akselin reitti työtason keskikohdassa

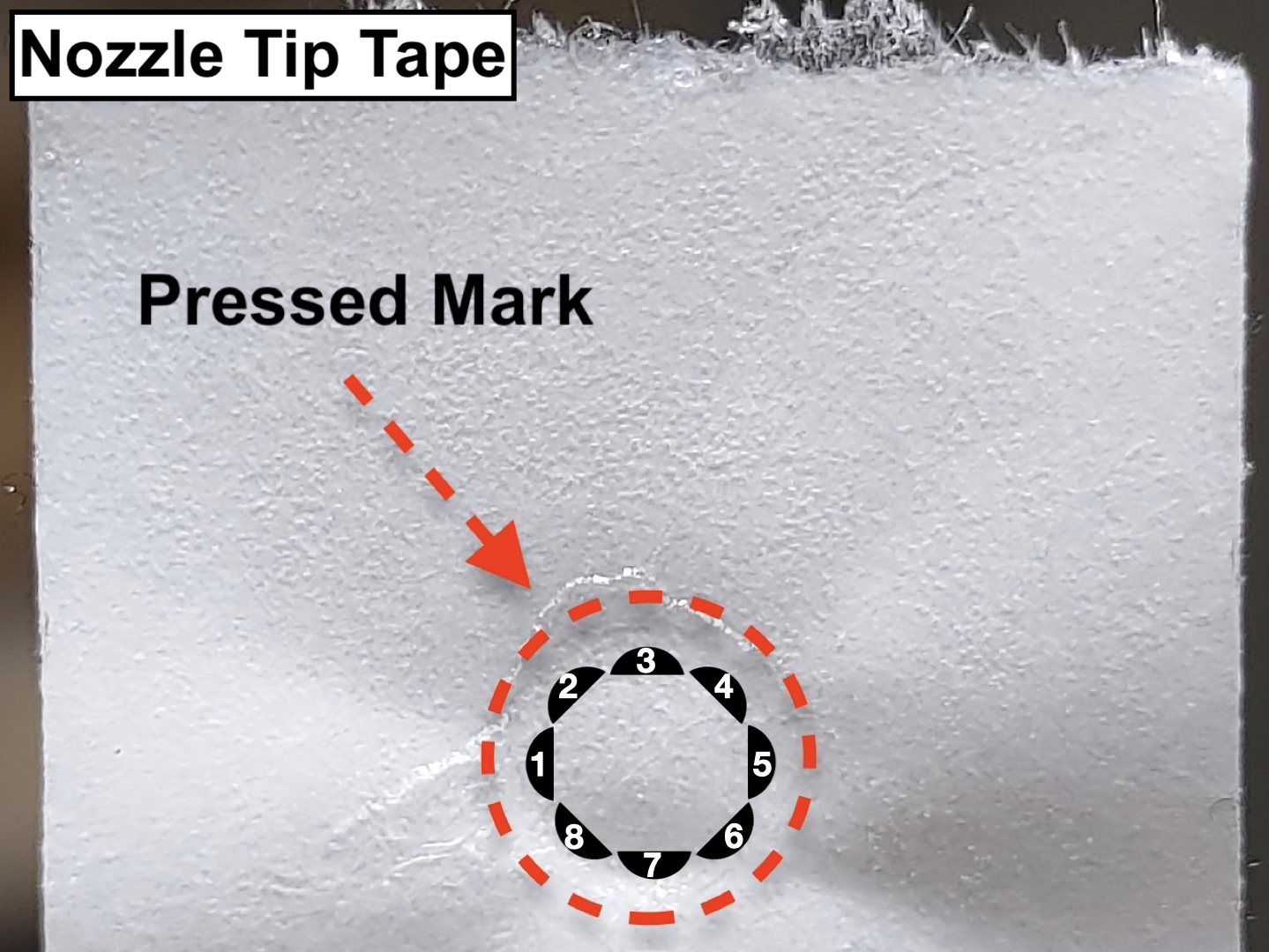

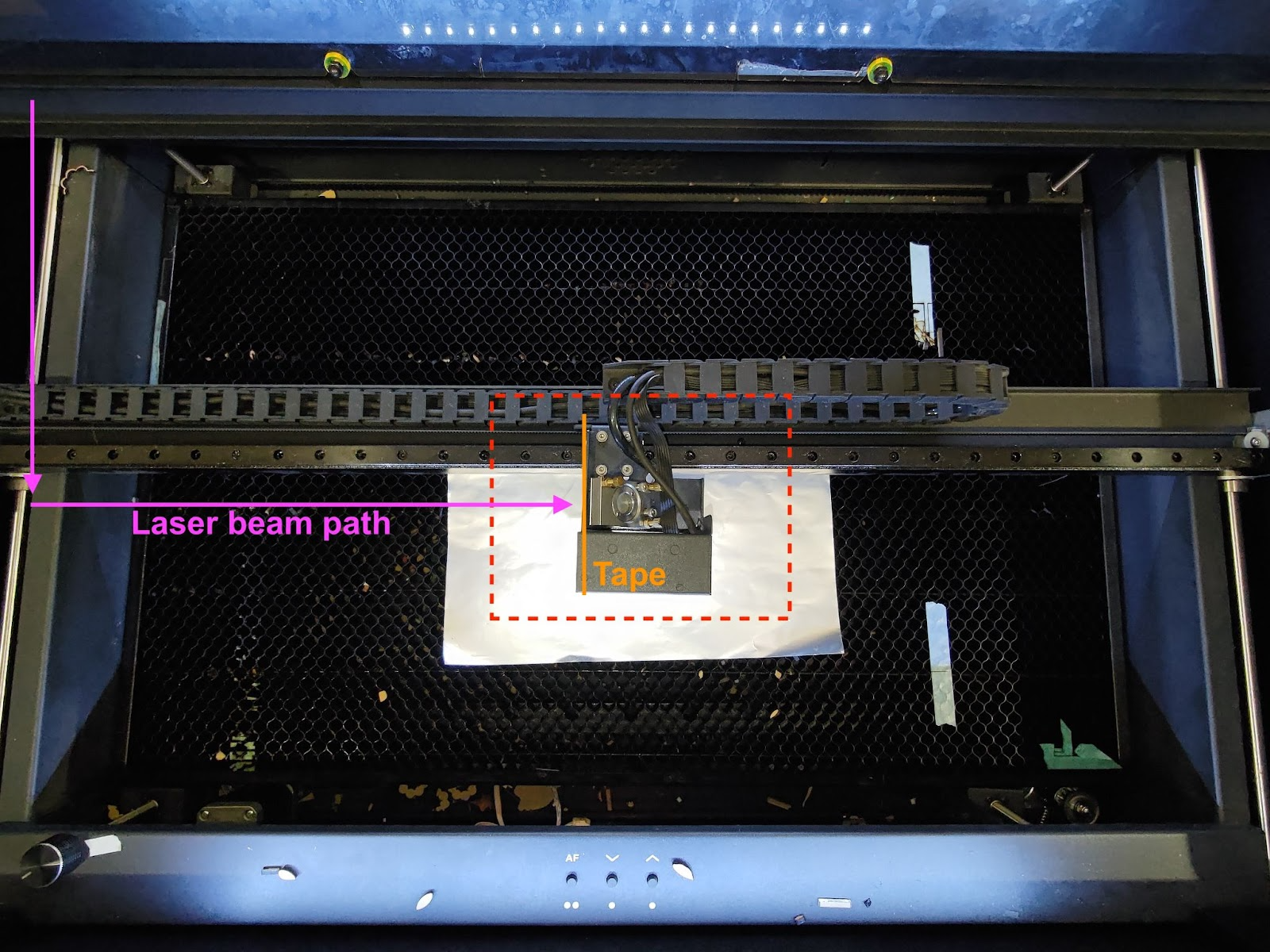

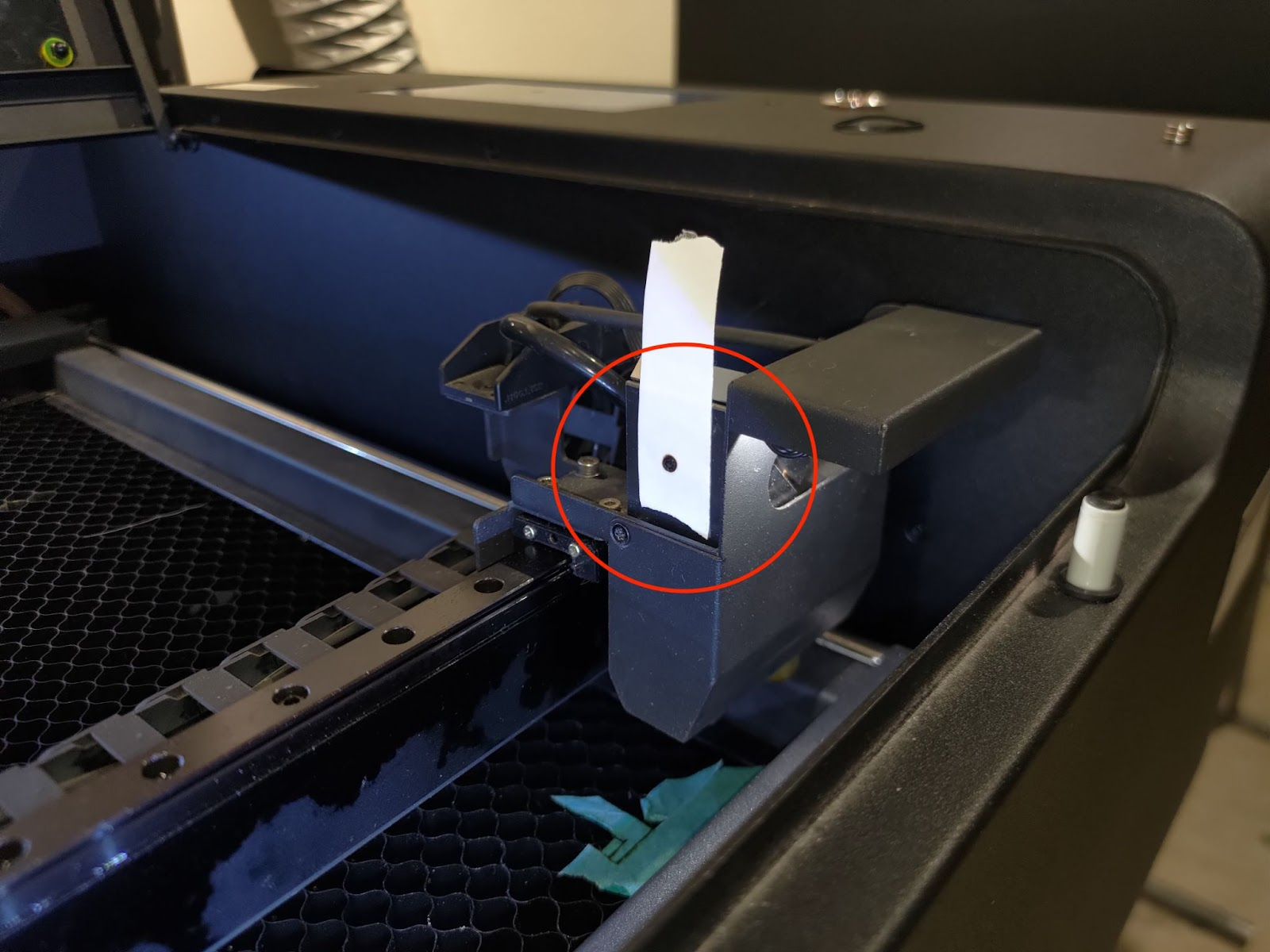

Aseta yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää alustan keskelle, sitten tee yksi pulssi.

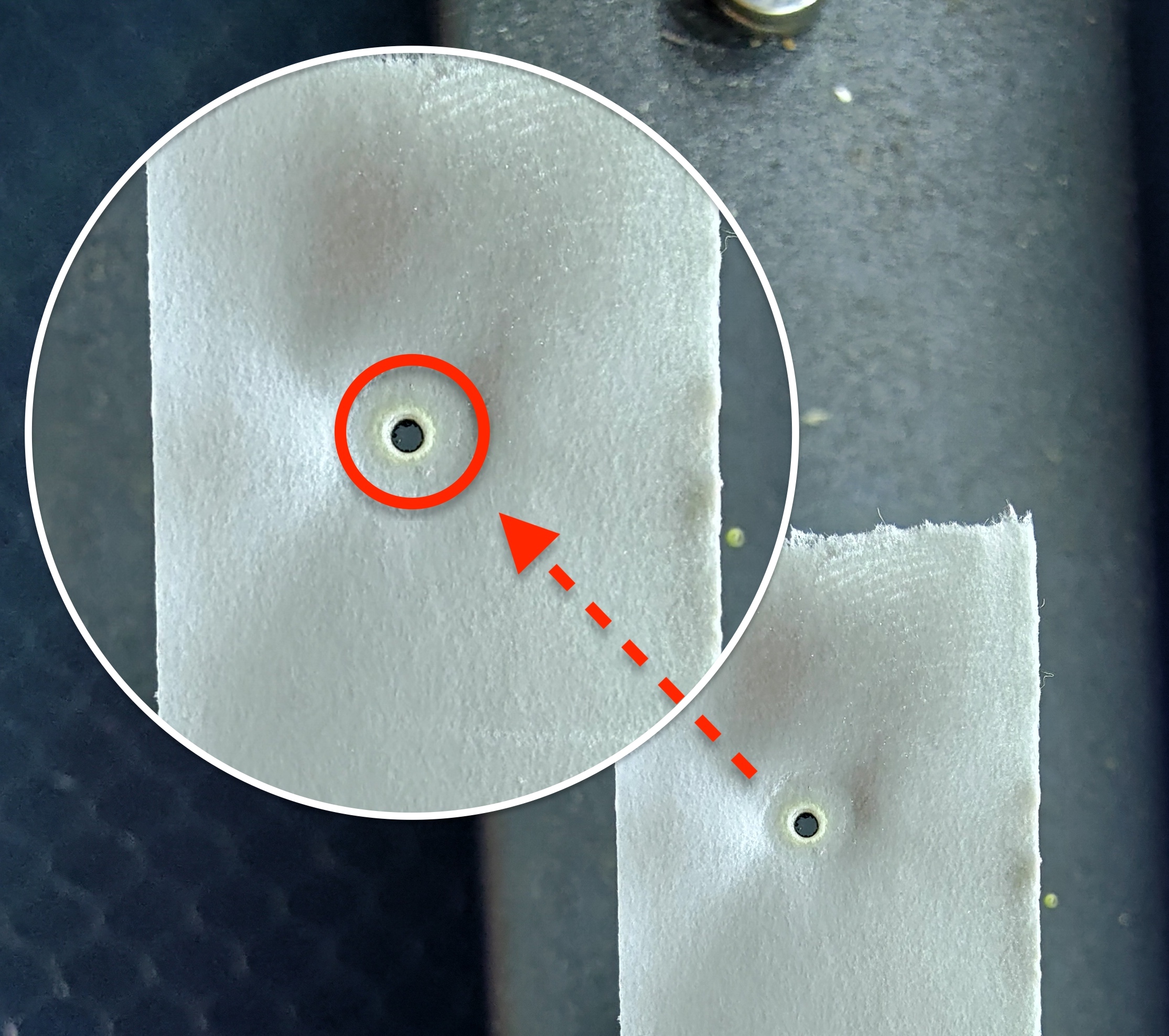

Poista teippi ja tarkista, onko piste pyöreä.
Hyvä esimerkki:
Huonoja esimerkkejä:
- Jos pisteesi on pyöreä, siirry vaiheeseen 9-3
- Jos pisteesi ei ole pyöreä, siirry vaiheeseen 9-2 kohdistamaan optinen polku uudelleen 3. peilistä alustaan (Z-akseli), joka ei ole riittävän pystysuora.
- Jos et löydä teipistä pisteitä, katso ohjeet edistyneeseen säätöön. [5-3 Edistynyt optisen polun säätö]
Vaihe 9-2 - Säädä Z-akselin polku alustan keskellä
Tässä vaiheessa opetetaan, kuinka kohdistaa pystysuora polku 3. peilistä alustaan säätämällä 3. peilin ruuveja.

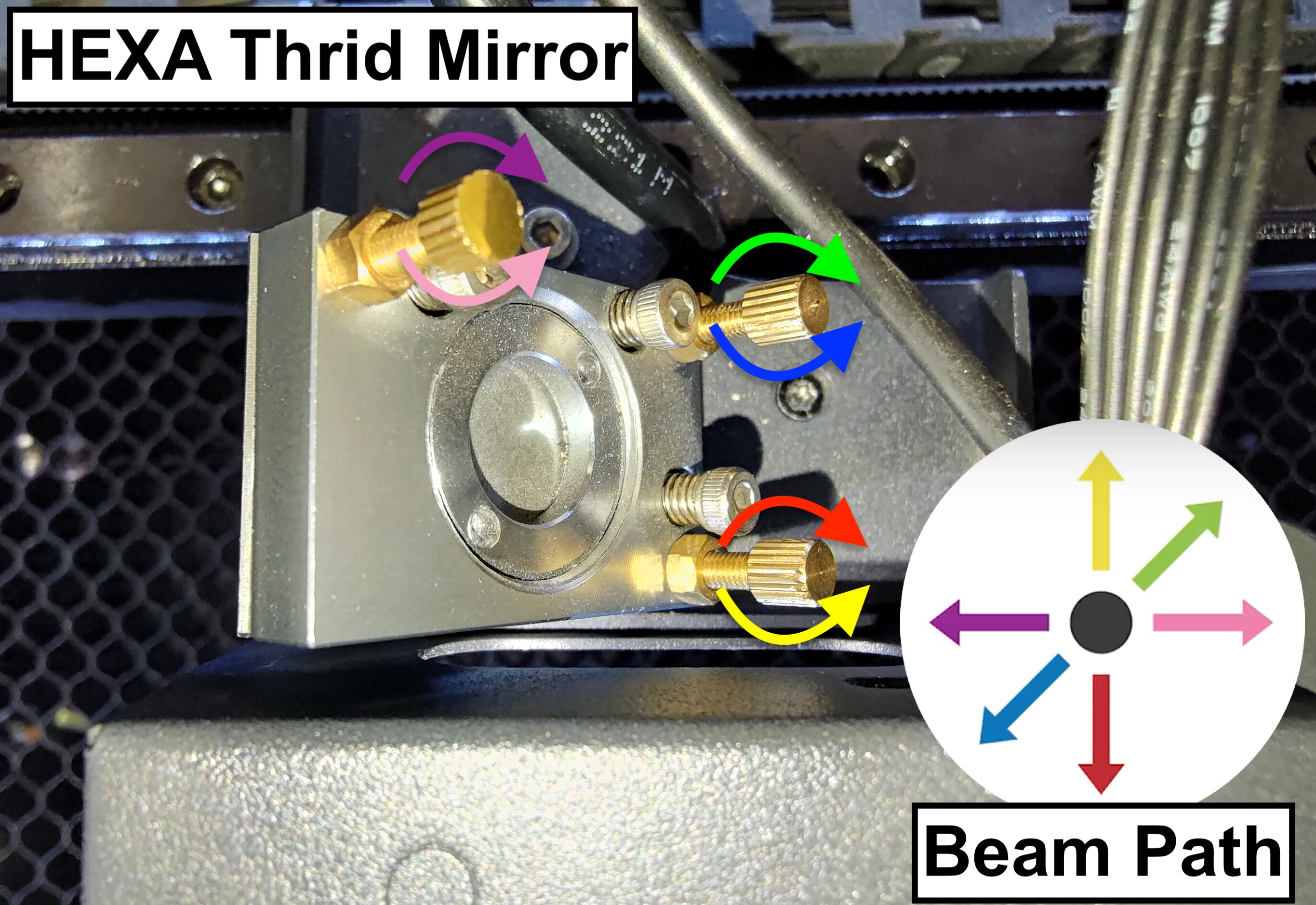

3. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa pystysuoraa sädettä, mikä tarkoittaa, että pienen pisteen sijainti teipissä muuttuu.
Huomaa, että joka kerta, kun säädät ruuvia, polku voi muuttua. Tarkkuuden varmistamiseksi sinun on löydettävä selkeä alue, johon teippi kiinnitetään suuttimen kärkeen. Teippiä voidaan käyttää uudelleen, kunnes kaikki selkeä alue on käytetty.
Vaihe 9-2-1 - Kohdista säädettävä ruuvi:
Määritä pystysuoran pisteen sijainti ja kohdista ruuvi ja sen kiertosuunta.
Ensin sinun on tiedettävä koko alue, johon piste voi liikkua.
Se on itse asiassa sama alue kuin suuttimen kärki. Painettu merkki teipissä on alue.
Seuraavaksi etsi numero, joka on samanlainen kuin sinun pystysuora pisteen sijainti
Kaavakuva:
Ennen kuin säädät ruuvia, opettele löysäämään mutteri oikein:
Pidä ruuvia pihdeillä ja löysää sitten mutteria kaksipäisellä avaimella kääntämällä sitä vastapäivään.
Kohdassa #1:
Pystysuoran pisteen on mentävä oikealle, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Vasenta ylintä ruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #2:
Pystysuoran pisteen on mentävä alas oikealle, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Vasenta yläruuvia on käännettävä vastapäivään, jotta se menisi oikealle.
Oikeaa alaruuvia on käännettävä myötäpäivään, jotta se menisi alas.
Katso alla olevaa kuvaa.
Kohdassa #3:
Pystysuoran pisteen on mentävä alas, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Oikeaa alaruuvia on käännettävä myötäpäivään, jotta se menisi alas.
Katso alla olevaa kuvaa.

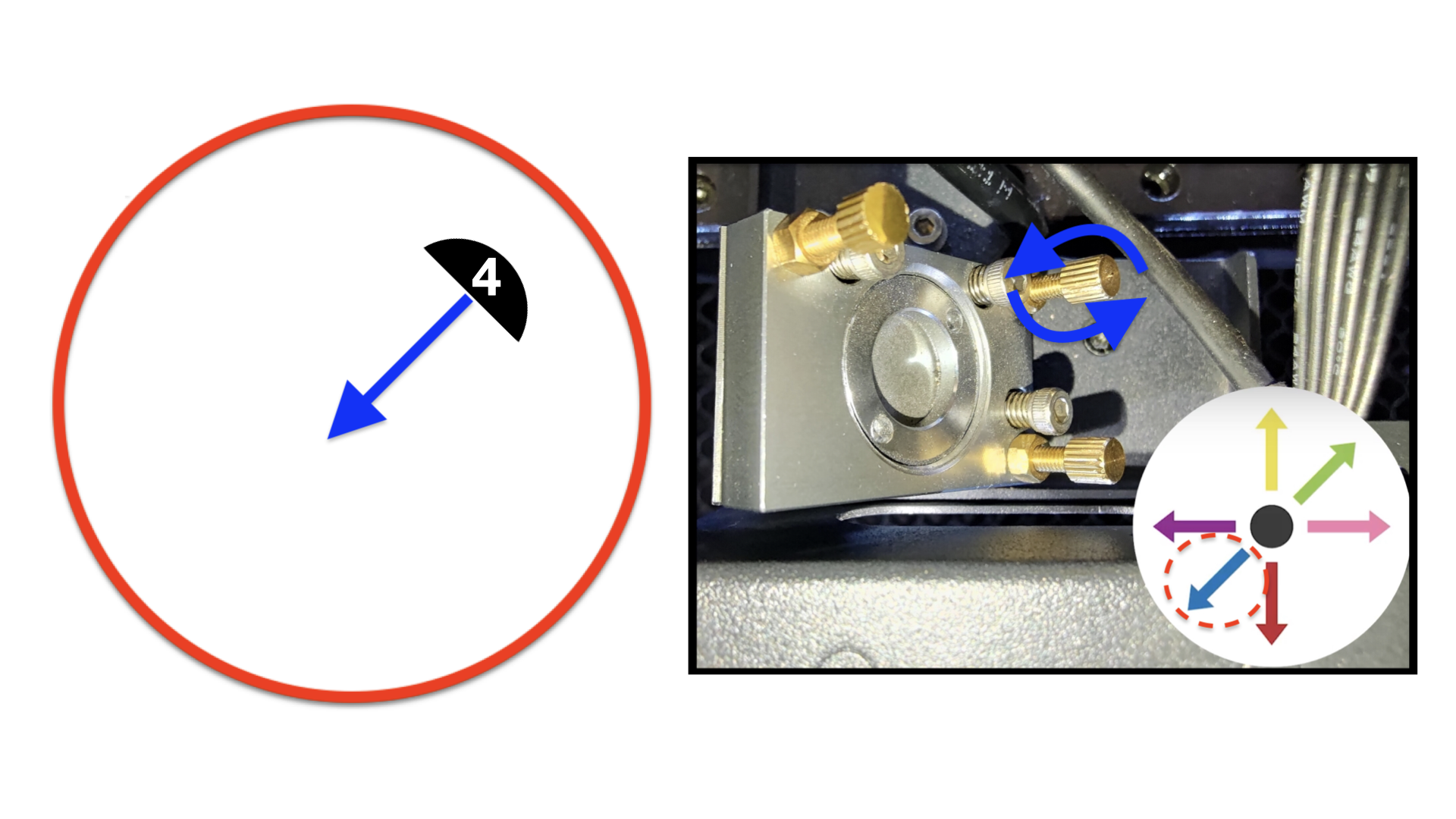

Kohdassa #4:
Pystysuoran pisteen on mentävä alas vasemmalle, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Oikeaa yläruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #5:
Pystysuoran pisteen on mentävä vasemmalle, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Vasenta yläruuvia tulee kiertää myötäpäivään.
Katso alla olevaa kuvaa.
Kohdassa #6:
Pystysuoran pisteen on mentävä ylös vasemmalle, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Vasenta yläruuvia on käännettävä myötäpäivään, jotta se menisi vasemmalle.
Oikeaa alaruuvia on käännettävä vastapäivään, jotta se menisi ylös.
Katso alla olevaa kuvaa.
Kohta #7:
Pystysuoran pisteen on mentävä ylös, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Oikeaa alaruuvia on käännettävä vastapäivään, jotta se menisi ylös.
Katso alla olevaa kuvaa.
Kohta #8:
Pystysuoran pisteen on mentävä ylös oikealle, jotta se olisi pyöreä ja keskellä.
Koneen etupuolelta katsottuna:
Oikeaa yläruuvia on käännettävä myötäpäivään.
Katso alla olevaa kuvaa.
Vaihe 9-2-2 - Kiristä mutteri säätämisen jälkeen:
Ole hyvä ja kiristä mutteri säätämisen jälkeen kiertämällä sitä myötäpäivään.
Vaihe 9-3 - Tarkista Z-akselin reitti alustan oikeassa alakulmassa

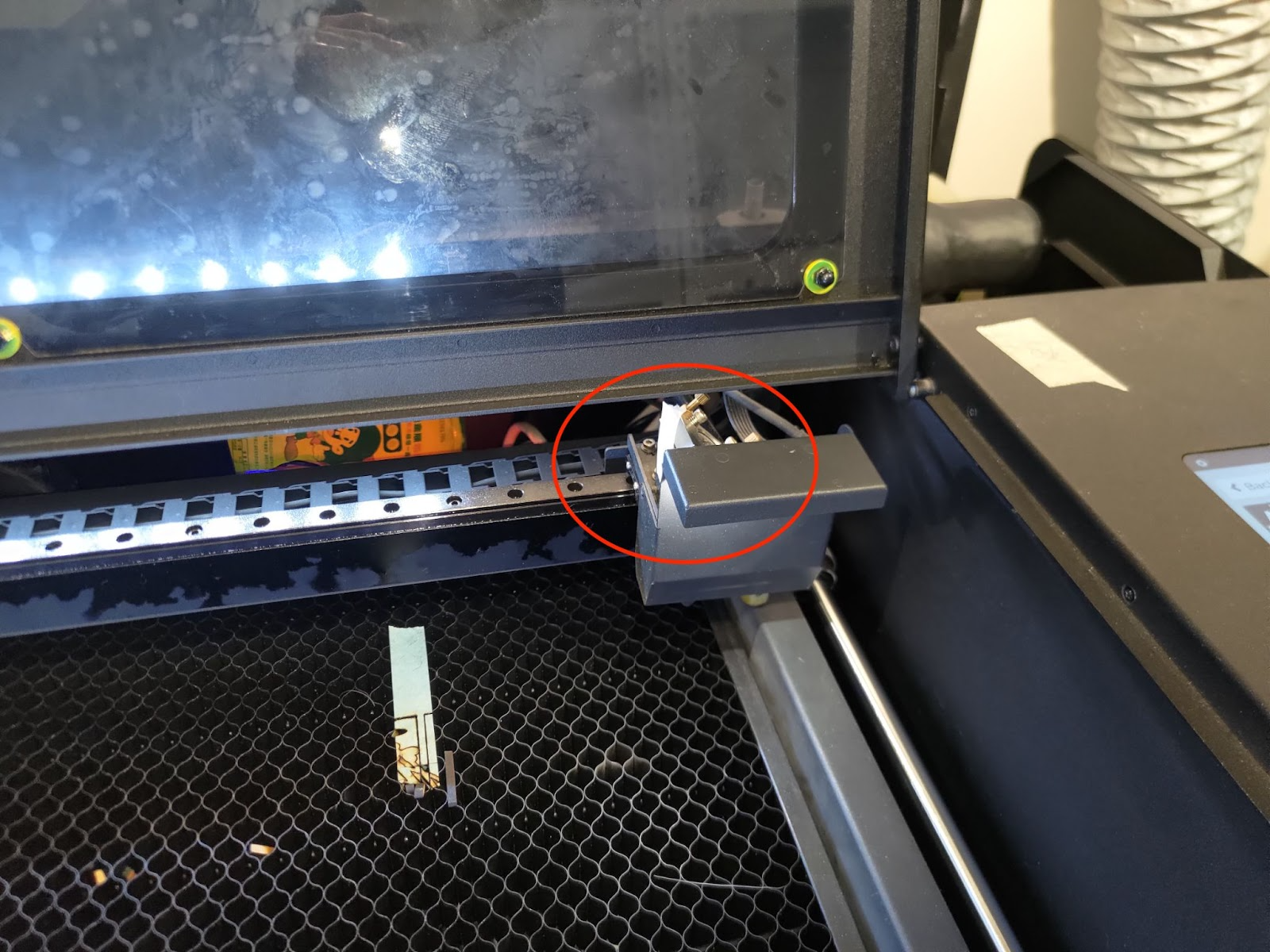

Aseta yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää alustan oikeaan alakulmaan ja tee yksi pulssi.
Poista teippi ja tarkista, onko piste pyöreä.
(On normaalia, että kulmapiste on pienempi kuin keskipiste. Katso alla olevia esimerkkejä.)
Hyvä esimerkki:
Hyväksyttäviä esimerkkejä:
Huonoja esimerkkejä:
- Jos pisteesi ei ole pyöreä, palaa vaiheeseen 9-4 kohdistamaan uudelleen optinen reitti 3. peilistä alustaan (Z-akseli), joka ei ole riittävän pystysuora.
- Jos pisteesi on pyöreä, siirry vaiheeseen 9-5.
Vaihe 9-4 - Säädä Z-akselin reitti alustan oikeassa alakulmassa
- Katso vaihetta 9-2 ja suorita säätö loppuun. Säätömenetelmä on sama kuin pisteen säätäminen alustan keskellä.
- Tarkista pystysuora piste keskellä uudelleen oikean alakulman säätämisen jälkeen.
- Jos molempien asentojen pyöristäminen samanaikaisesti ei ole mahdollista, ohita oikean alakulman säätäminenr ja siirry kohtaan 9-5 ja käy läpi vaihe 10.
Vaihe 9-5 - Kerää suuttimen kärjen teipit (Z-akseli):
Aseta yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää alustan keskelle, sitten tee yksi pulssi.
Poista teippi suuttimen kärki ja laita se paperille.
Kirjoita sijainti ja pulssien määrä muistiin kuten alla olevassa kuvassa.
Aseta toinen yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää alustan oikeaan alakulmaan ja tee yksi pulssi.
Poista teippi suuttimen kärjestä ja laita se paperille.
Kirjoita sijainti ja pulssien määrä muistiin kuten alla olevassa kuvassa.
######################################################################
Optisen reitin säätöprosessi on nyt valmis.
- Jos koneessa ei ole ongelmaa, voit lopettaa tähän, ja kerätyt teipit voidaan hävittää.
- Jos sinulla on ongelma kohdistukseen tai laserin tehoon liittyen, siirry vaiheeseen 10 ja säilytä kerätyt teipit vianmääritystä ja raportointia varten.
######################################################################
Vaihe 10 - Raportointi:
- Jos OPA on kunnossa, mutta koneessa on muita ongelmia, ota yhteyttä paikalliseen jälleenmyyjään ja säilytä kerätyt teipit, jotka voidaan jakaa aina, kun jälleenmyyjä pyytää niitä.
- Jos pystysuorat pisteet molemmissa asennoissa eivät voi olla samanaikaisesti, kerää kaksi teippiä lisää ja ota lähikuva pystysuorista pisteistä, jaa sitten kerättyjen teippien kuvat jälleenmyyjällesi.
Seuraa alla olevia ohjeita:
- Käytä palaa kaksikerroksista teippiä. Tee ensimmäinen piste vasempaan yläkulmaan käyttäen kolmea laserpulssia.
- Pidä teippi paikallaan ja tee toinen piste oikeaan yläkulmaan 3 laserpulssilla.
- Kerää ensimmäinen teippi. Kirjoita muistiin sijainti ja pulssien määrä:
- Käytä toista uutta palaa kaksikerroksista teippiä. Tee ensimmäinen piste vasempaan alakulmaan käyttäen kolmea laserpulssia.
- Pidä teippi paikallaan ja tee toinen piste oikeaan yläkulmaan 3 laserpulssilla.
- Kerää viimeinen teippi. Kirjoita muistiin sijainti ja pulssien määrä.
- Lopuksi ota lähikuva suuttimen kärjen pisteistä.
#END
Kommentit
0 kommenttia
Kirjaudu sisään jättääksesi kommentin.
