Tarkka tarkennus ja kalibrointi voivat tehdä esikatselukuvan yhdistämisestä tarkempaa ja tehdä kaiverrusasennosta yhdenmukaisen esikatseluasennon kanssa.
Testattavat kohteet:
1. Varmista oikea tarkennustaso:

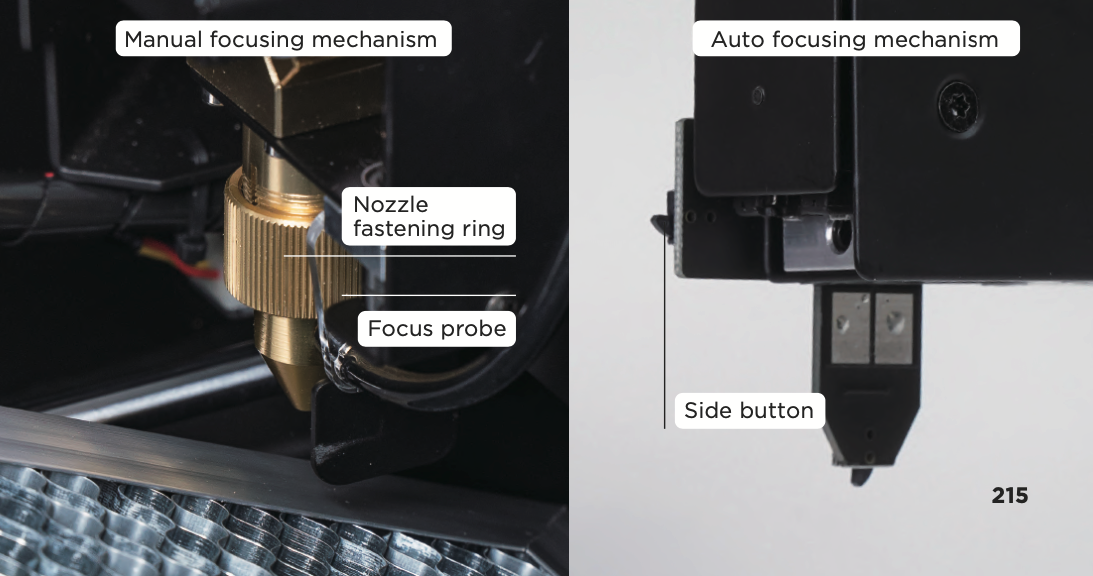

Manuaalinen tarkennus: Kun tarkennusanturi on käännetty alas, sen on kosketettava kaiverrusmateriaalin pintaa, ja aina kun vaihdat eri paksuista materiaalia, sinun on säädettävä laserpään korkeutta
oikean tarkennuksen varmistamiseksi.
Automaattitarkennus: Kaksoisnapsauta automaattitarkennuslisäosan sivupainiketta
kaiverrusmateriaalin yläpuolella, jotta laserpää saavuttaa automaattisesti oikean tarkennustason. Kaiverrettaessa, jos tarkennus ei ole oikea, lasersäde on paksumpi kuin oikein tarkennettu lasersäde.
Jos koneeseen on asennettu automaattitarkennuslisäosa, katso opetusvideo seuraavasta linkistä - Klikkaa tästä

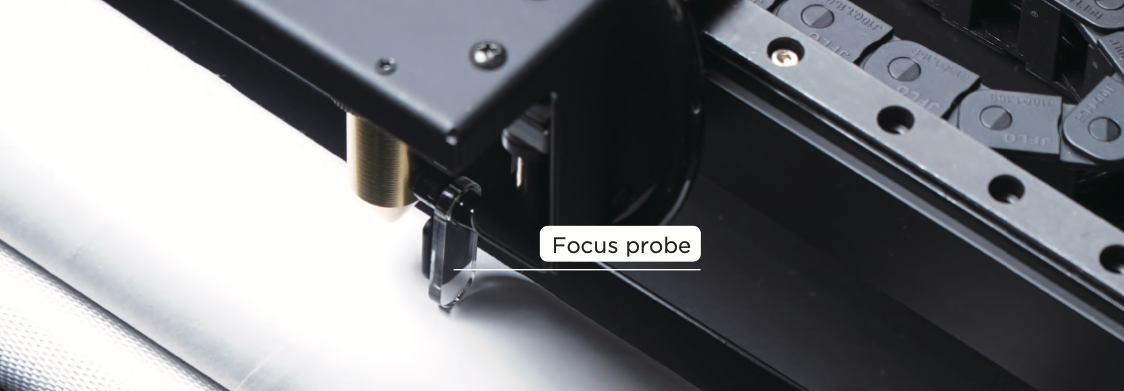

Paksumpi esine: Kun esine on paksumpi tai kun käytetään pyörivää lisäosaa, kamera voi kaapata esineen sivun, ja vain tarkennustasossa olevat esineet voidaan yhdistää toisiinsa. Korkeuseron aiheuttama epätarkka kuva ja epätarkka yhdistäminen on normaalia. Muista tarkentaa kaiverrusmateriaalin pintaan ja kaiverrusmateriaalin korkeimpaan kohtaan, kun käytät pyörivää lisäosaa.

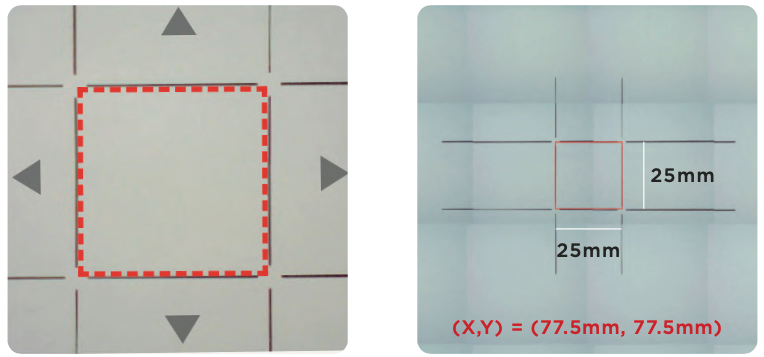

2. Suorita kameran kalibrointi (vasen kuva):
Kuljetuksen aiheuttaman tärinän ja iskujen, optisen reitin kohdistuksen ja tehdasasetusten palauttamisen jälkeen kaikki on kalibroitava uudelleen. Kalibrointivaiheet on kuvattu【Beam Studio -oppaassa】Vaihe 2 .
Kalibroinnilla on kaksi tavoitetta:
a. Punaisen neliön on oltava kalibrointi-ikkunan keskellä.
b. Punaisen neliön ulkopuolen on oltava kohdistettu ruudukon keskineliön kanssa
3. Vahvista kalibrointitulos (oikea kuva):
Piirrä neliö kohtaan (X,Y) = (77,5 mm, 77,5 mm), jonka leveys W ja korkeus H ovat 25 mm, ja varmista, että neliö on päällekkäin ruudukon keskineliön kanssa. Jos se ei sovi, tarkenna paperi uudelleen ja kalibroi kamera uudelleen.
Vianmääritystiedot:
1. Kuvatiedosto: Jos tuloksen ja esikatseluasennon välillä on edelleen eroavaisuuksia SVG-tiedoston käytön ja oikean tarkennustason ja tarkan kameran kalibroinnin vahvistamisen jälkeen, toimita SVG-tiedosto jälleenmyyjällesi ja anna suunnittelutiimin auttaa.
