#901 Ovi avattu/Oviongelma/Ovea ei voi sulkea

FLUX Support Team
  • Päivitetty


Kuvaus:

Virhe #901 Ovi avattu ilmestyy tehtävän aikana, kun järjestelmä havaitsee oven avaamisen.
Oire on yleensä se, että järjestelmä ei pysty havaitsemaan oven sulkemissignaalia, mikä tarkoittaa, että ovikuvaketta ei voida muuttaa suljetuksi. Toinen oire on, että virhe ilmestyy satunnaisesti tehtävien aikana, vaikka ovi olisi suljettu kunnolla.

Riippumatta siitä, mikä oire koneessasi on, noudata alla olevia vaiheita yksi kerrallaan.

Mahdolliset syyt

  1. Järjestelmä ei toimi (päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai alusta SD-kortti uudelleen).
  2. Magneetti puuttuu.
  3. Emolevy/MB/emolevy toimii virheellisesti eikä pysty kaappaamaan signaalia.
  4. Ovianturi tai kaapeli/johto toimii virheellisesti.



Valmistelutarvikkeet:

Itse hankittavat:
1｜Superliima
Tool

Sisältyy lisävarustelaatikkoon:
2｜Kartiovälikappale x 2 kpl
Tool



Vaihe 0 - Käytä tarkistuslistaa vaiheita läpikäydessäsi:

Tätä tarkistuslistaa käytetään kaikkien tässä artikkelissa suoritettujen toimenpiteiden kirjaamiseen.
Kun olet täyttänyt tarkistuslistan, tulosta se PDF-tiedostoksi ja lähetä se tarvittaessa jälleenmyyjällesi tai FLUX-tuelle. Nämä tiedot ovat hyödyllisiä ongelman vianmäärityksessä ja rajaamisessa.
Katso linkki: 5-3 #901 Ovi avattu -tarkistuslista (HEXA)

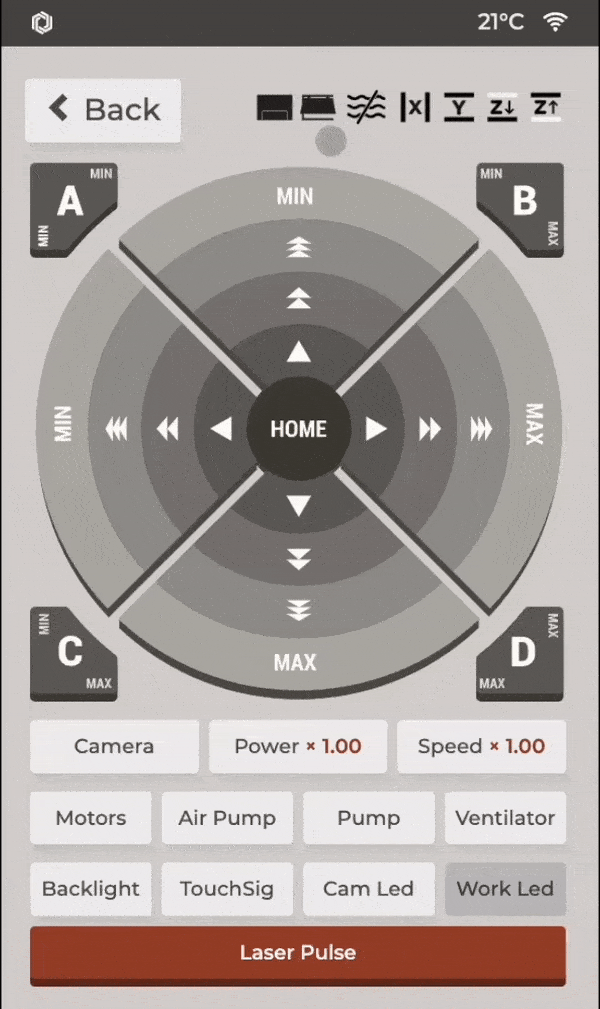

Vaihe 1 - Aseta pulssi arvoon x0,01:

Turvallisuussyistä aseta teho arvoon x0,01, jotta testauksen aikana ei synny pulsseja.

Step



Vaihe 2 - Tarkista oven magneetit:

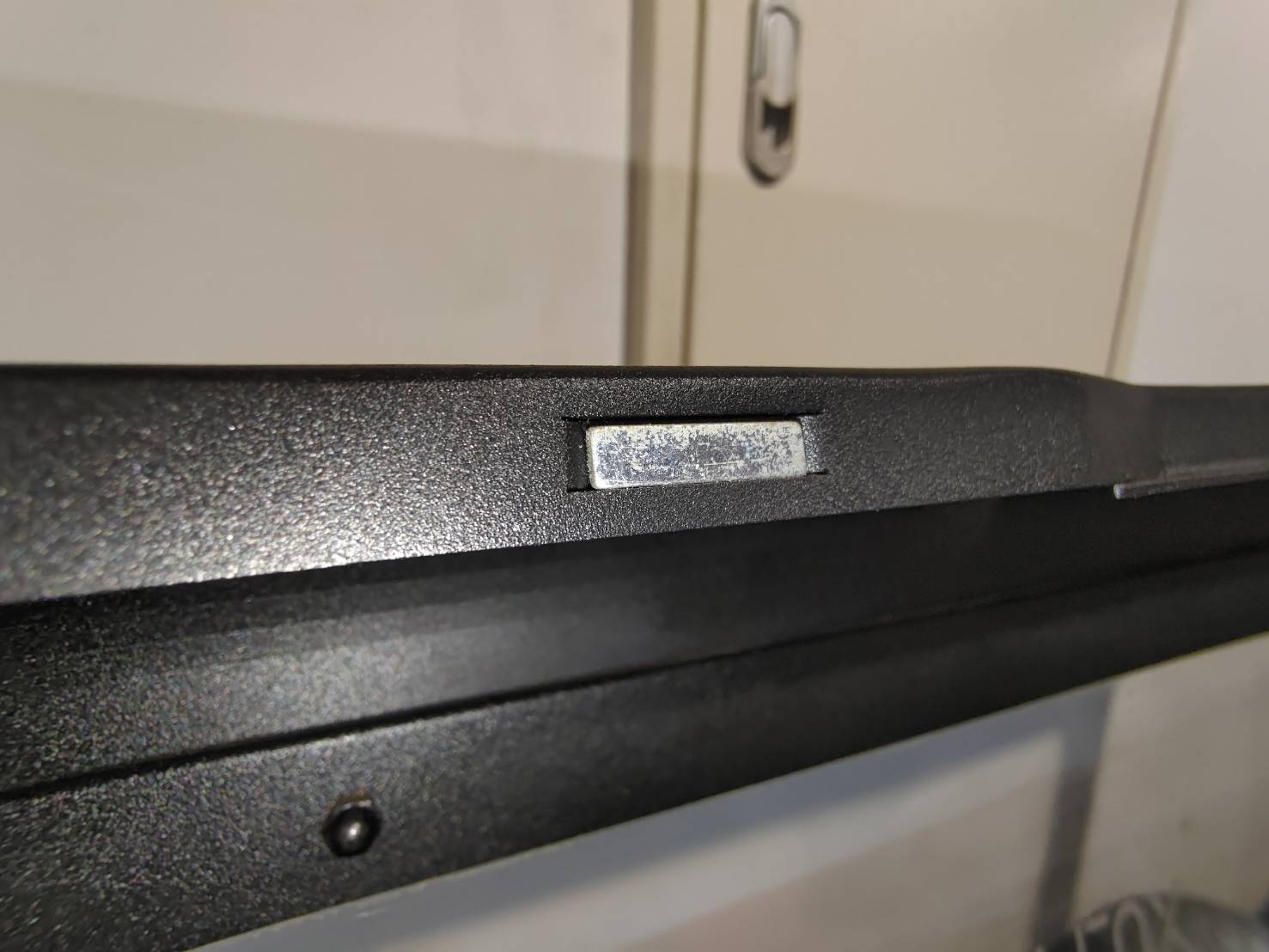

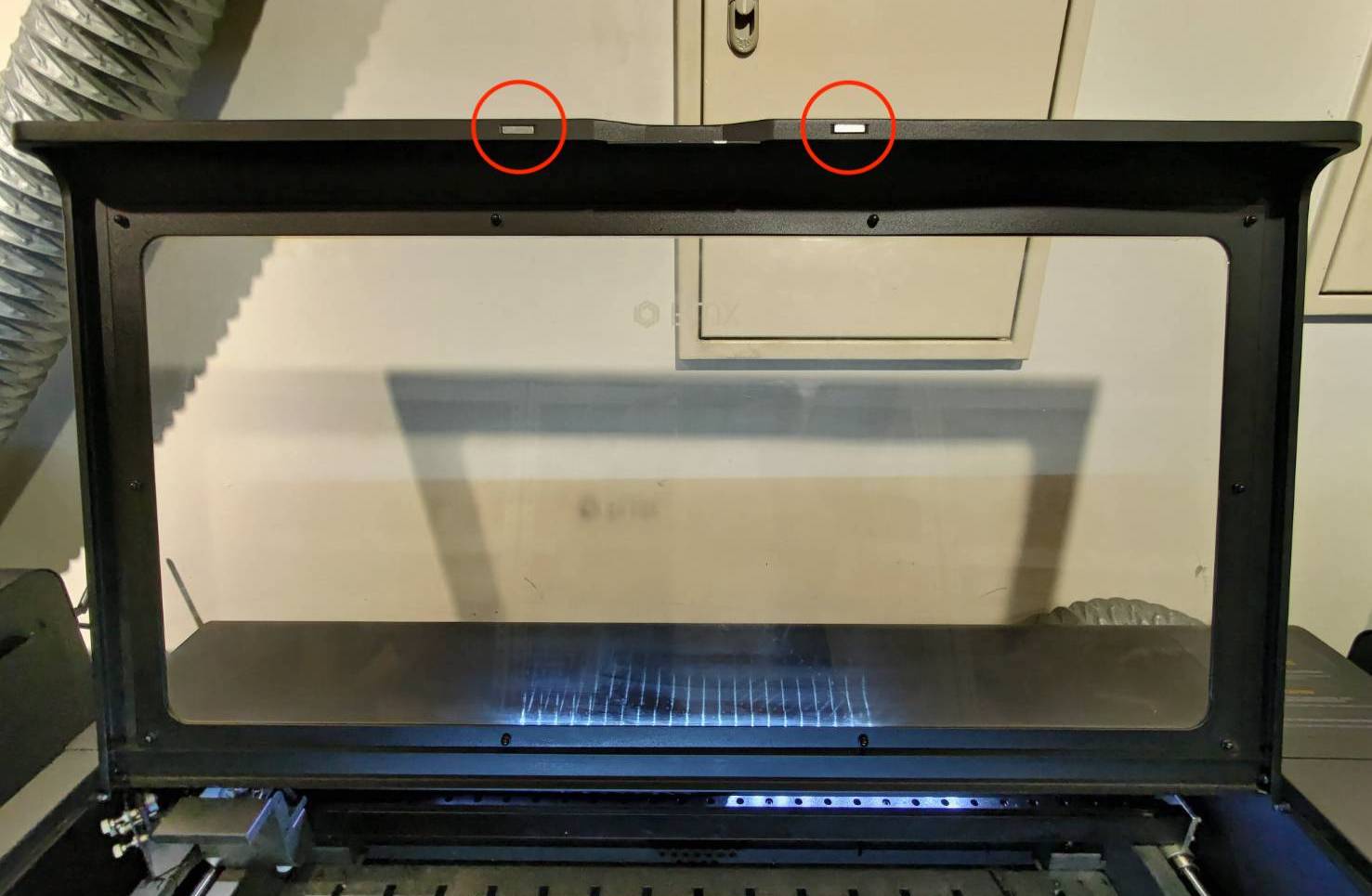

Ovessa on kaksi magneettia. Avaa ovi ja tarkista ne.

Step

Step



Määritä tuloksesi ja seuraava toimenpide:
  • Magneetit ovat täällä, mutta yksi tai molemmat ovat irronneet >> Kiinnitä ne oveen superliimalla >> Jos ongelma jatkuu. Siirry Vaihe 3 - Tarkista ovianturi.



Vaihe 3 - Tarkista ovianturi:

Tämä vaihe opastaa sinua testaamaan, toimiiko ovianturi normaalisti kahdella laitteen mukana tulevalla kartiomaisella välikappaleella.

  • Ovianturi on upotettu rungon LED-valoihin. Katso alla oleva video löytääksesi sen.
    Step

  • Ovianturissa on kaksi punaista LED-valoa, ja ne ovat aina PÄÄLLÄ.
    Step
    Step

  • Aseta kartiomaiset välikappaleet lähelle molempia LED-valoja. Valon pitäisi olla "kirkkaampi", kun se havaitsee magneetin. Kun molemmat LED-valot havaitsevat magneetit samanaikaisesti, oven sulkeutumissignaali välitetään järjestelmään ja paneelin kuvake muuttuu.

    Step

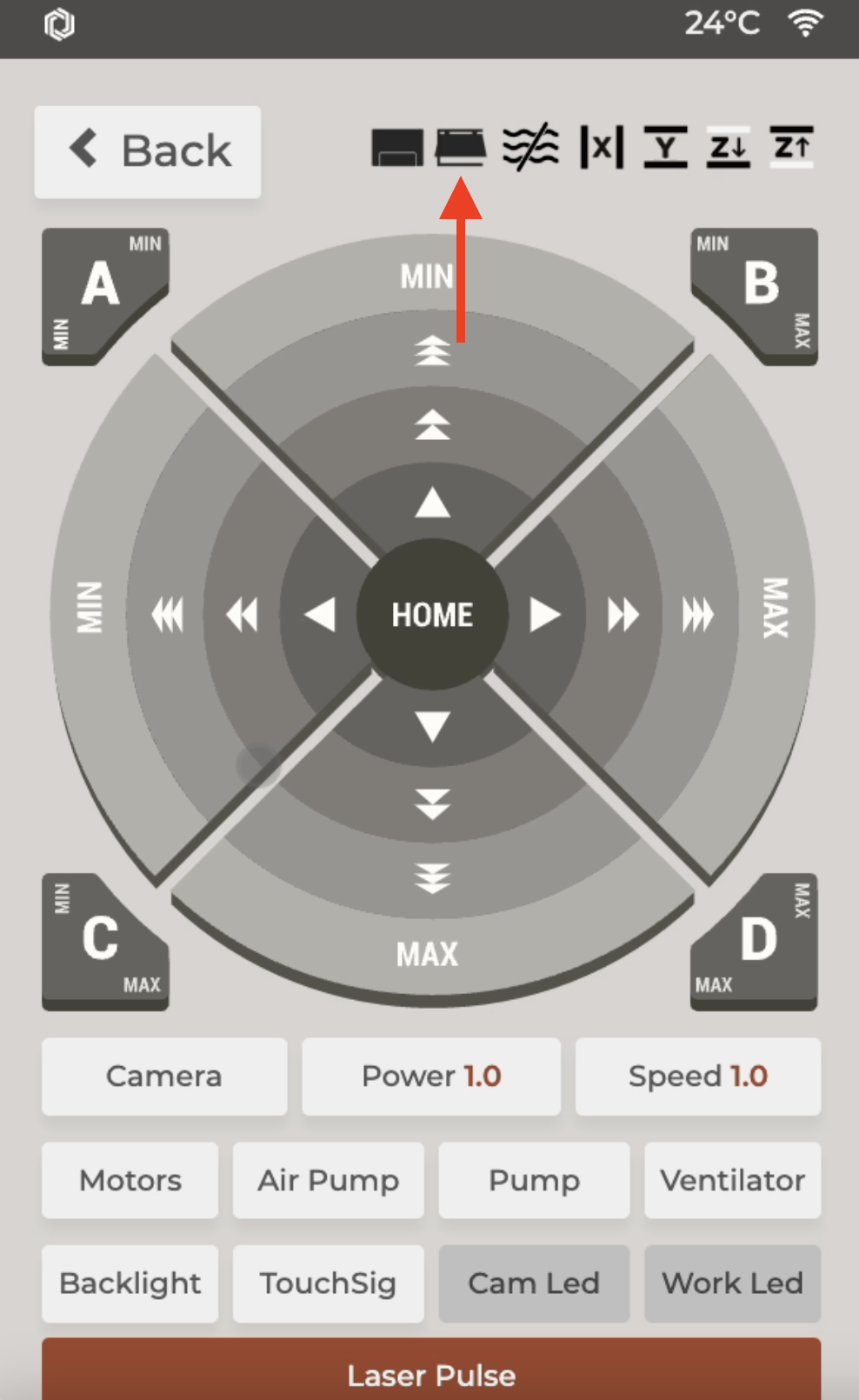

  • Siirry kohtaan "Ylläpito", odota, kunnes kotiinpaluu on valmis, ja tarkista oven tilakuvake.
    Step



Määritä tuloksesi ja seuraava toimenpide:



Vaihe 4 - Irrota anturin kaapeli ja tarkista kuvake:

Kun anturi on irrotettu järjestelmästä (emolevy), kuvakkeen pitäisi aina pysyä "Auki".

  • Poista ensin LED-valot käytöstä, irrota kaapeli ja tarkista kuvake alla olevan videon mukaisesti.



Määritä tuloksesi ja seuraava toimenpide:



Vaihe 4.1 - Kytke kaapeli uudelleen ja testaa uudelleen välikkeillä:

  • Kytke kaapeli uudelleen ja ota LED-valot käyttöön.


  • Aseta kaksi kartion välikettä anturin LED-valoihin.
    Valon pitäisi olla "kirkkaampi" kun se havaitsee magneetin.Step
  • Siirry kohtaan "Ylläpito", odota, kunnes kotiinpaluu on valmis, ja tarkista oven tilakuvake.
    Step



Määritä tuloksesi ja seuraava toimenpide:



Vaihe 5 - Palauta tehdasasetukset ja testaa uudelleen kartion välikkeillä:

  • Kone >> Palauta tehdasasetukset
    Step

  • Aseta kaksi kartion välikettä anturin LED-valoihin.
    Valon pitäisi olla "kirkkaampi" kun se havaitsee magneetin.Step

Määritä tuloksesi ja seuraava toimenpide:



Vaihe 6 - Tarkista ovianturin sijainti:

On mahdollista, että anturi on väärässä asennossa tai se on irronnut, mikä voi aiheuttaa magneettien tunnistuksen epäonnistumisen.

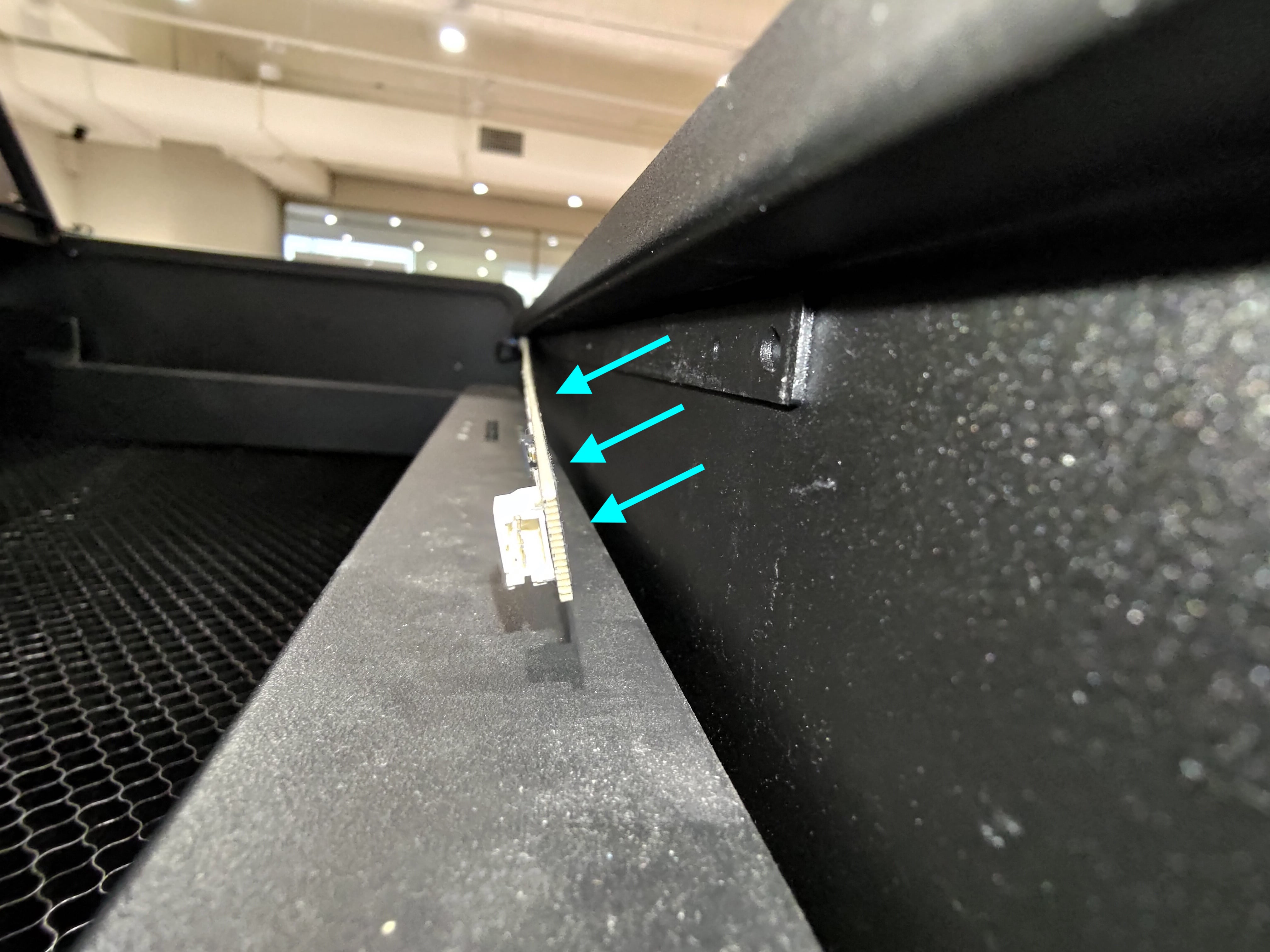

  • Useimmiten anturi irtoaa alla olevan kuvan mukaisesti.
    Step

  • Oikea asento on sellainen, että anturin ja metallikehyksen yläosan välillä ei ole rakoa.Step

Määritä tuloksesi ja seuraava toimenpide:



Vaihe 6.1 - Liimaa anturi uudelleen:

  • Anturin pitäisi olla helppo irrottaa, jos se on jo pudonnut.
    Levitä superliimaa suoraan anturin takaosaan ja säädä sen asentoa uudelleen.Step



Vaihe 7 - Oven sulkemistesti:

Poista kartiomaiset välikappaleet ja sulje ovi tarkistaaksesi kuvakkeen tilan sekä anturin punaisten LED-valojen reaktion.

  • Punaisten LED-valojen on oltava kirkkaampia, kun ovi on suljettu.

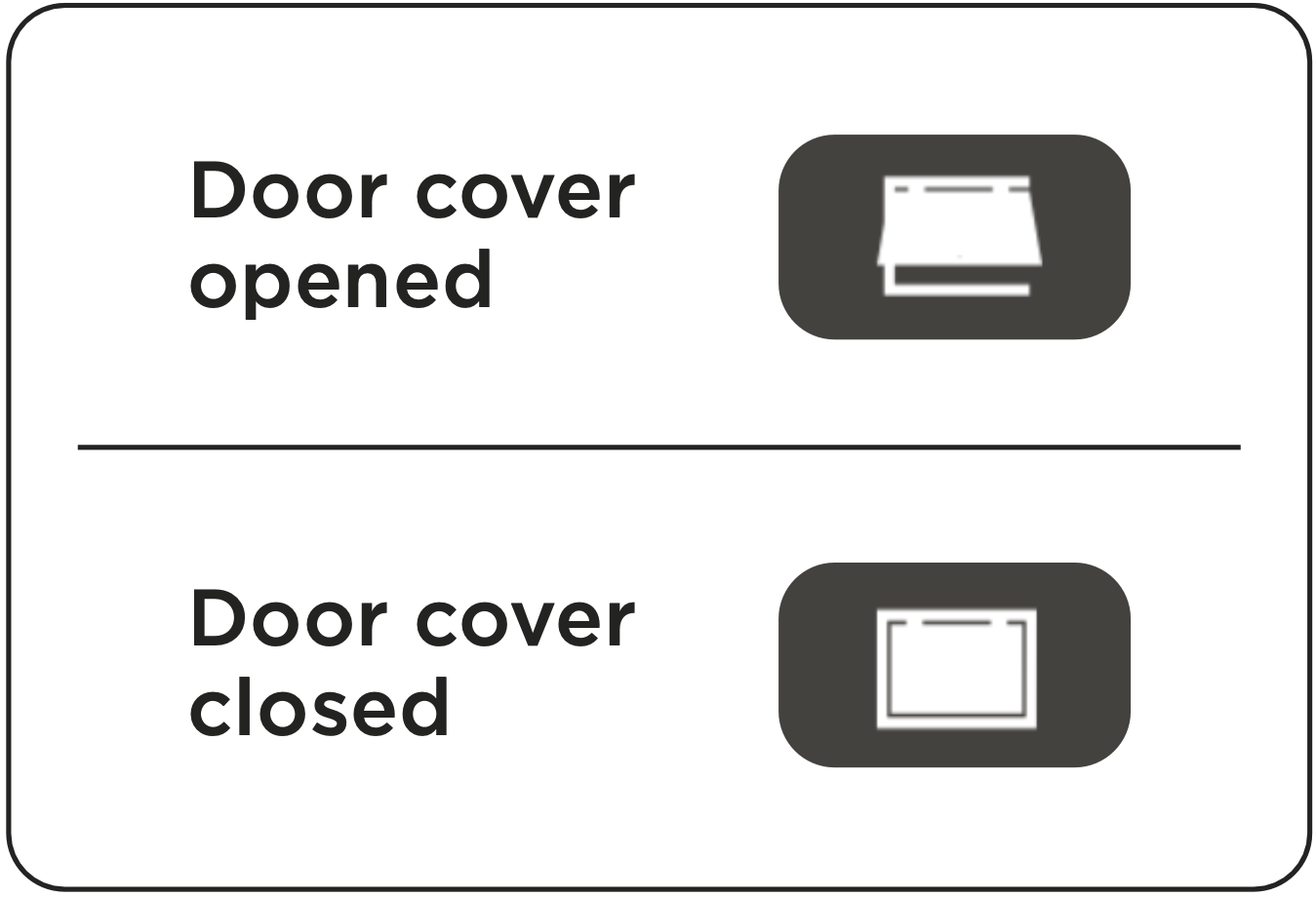

  • Ovikuvakkeen pitäisi olla suljettu, kun ovi suljetaan, ja avoin, kun ovi avataan.
    Step



Määritä tuloksesi ja seuraava toimenpide:

  • Molemmat punaiset LED-valot muuttuvat "kirkkaammiksi", kuvake näyttää "suljettu", eikä #901 ilmesty tehtävien aikana >> Ongelma ratkaistu.
  • Molemmat punaiset LED-valot muuttuvat "kirkkaammiksi" ja kuvake näyttää "suljetulta", mutta #901 PONNAHTAA ESIIN satunnaisesti tehtävien aikana >> Siirry Vaihe 8 - SD-kortin uudelleenkirjoitus.



Vaihe 8 - SD-kortin uudelleenkirjoitus:

Joskus, jos SD-kortin käyttöjärjestelmä on vioittunut, satunnaisia virheitä saattaa ilmetä.


Määritä tuloksesi ja seuraava toimenpide:

  • Molemmat punaiset LED-valot muuttuvat "kirkkaammiksi", kuvake näyttää "suljettu", eikä #901 ilmesty tehtävien aikana >> Ongelma ratkaistu.



Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle:

  • Seuraa alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
  • Varmista, että olet suorittanut tarkistuslistan ja tallentanut sen PDF-tiedostona, jotta voit jakaa tekemäsi toimenpiteet.

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät koneesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.



#LOPPU
