Kuvaukset:

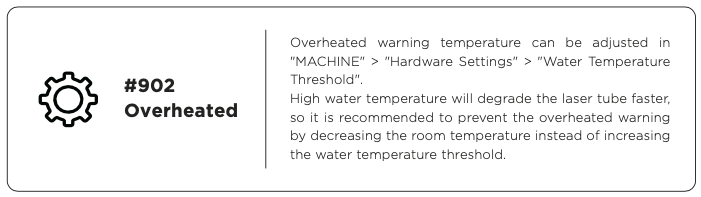

Virhe #902 johtuu yleensä ympäristön lämpötilan (huoneenlämpötilan) olevan liian korkea. Se voi myös johtua jäähdytysjärjestelmän viasta, jossa ei ole tarpeeksi vettä tai jäähdytyspuhaltimet eivät toimi. Noudata alla olevia ohjeita määrittääksesi, mikä aiheuttaa ongelman.
Mahdolliset syyt
|

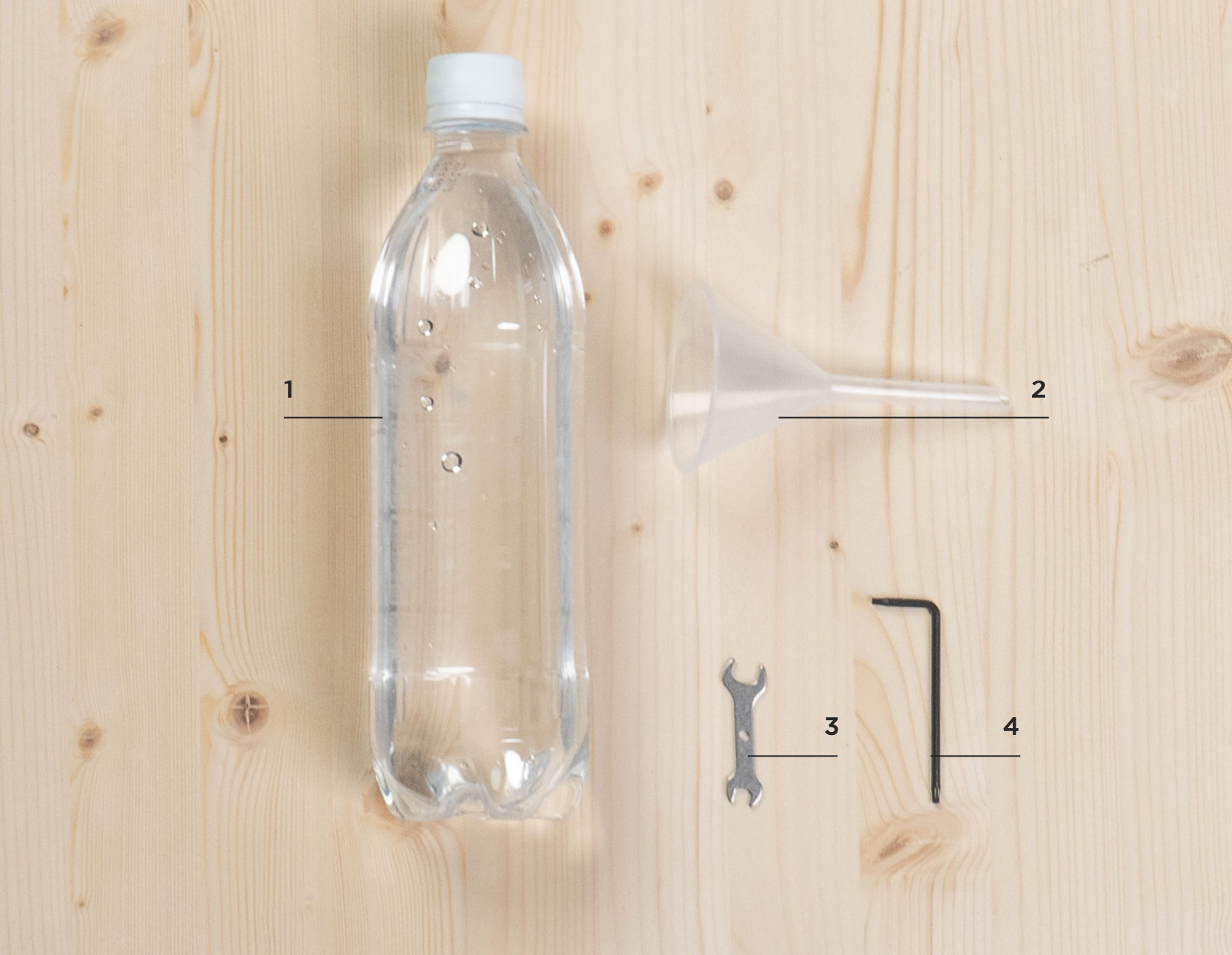

Valmistelutarvikkeet:
Itse hankittavat:
1| Tislattua vettä
Sisältyy lisävarustelaatikkoon:
2| Suppilo
3| Kaksipäinen jakoavain
4| Torx-ruuvitaltta
Vaihe 0 - Käytä tarkistuslistaa käydessäsi vaiheita läpi:
Tätä tarkistuslistaa käytetään kaikkien tässä artikkelissa suoritettujen toimenpiteiden kirjaamiseen. Kun olet täyttänyt tarkistuslistan, tulosta se PDF-tiedostoksi ja lähetä se tarvittaessa jälleenmyyjällesi tai FLUX-tukeen.
Nämä tiedot ovat meille hyödyllisiä ongelman vianmäärityksessä ja rajaamisessa.
Katso linkki: 5-4 #902 Ylikuumenemisen tarkistuslista (HEXA)
Vaihe 1 - Tarkista veden lämpötilaraja:
Tämä asetus pysäyttää koneen, kun asetettu lämpötila saavutetaan. (Oletusarvo on 34°C.)

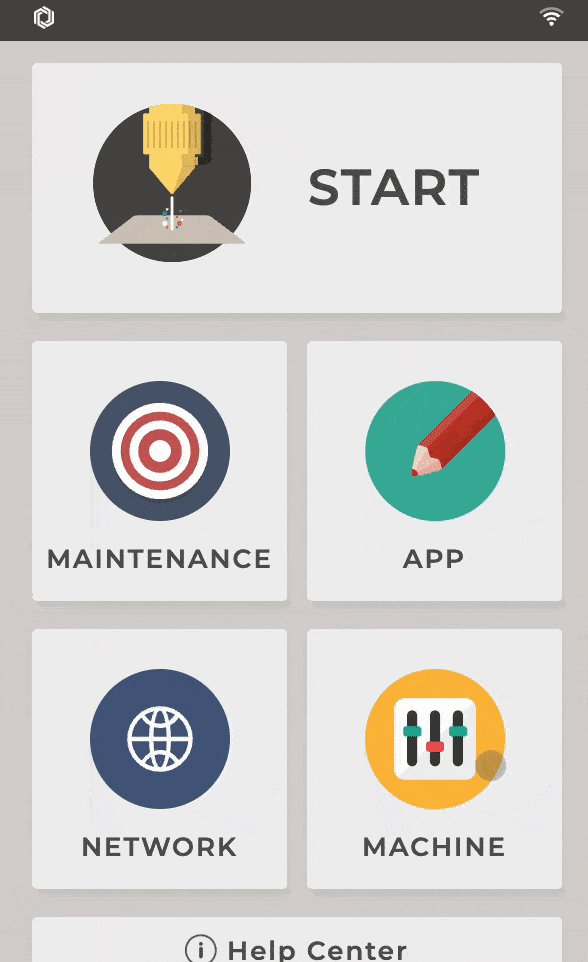

(Kone > Laitteistoasetukset > Veden lämpötilaraja)
- On kaksi skenaariota, joissa kone pysähtyy, kun tietty lämpötila saavutetaan.
-
- Jos asetettu lämpötila saavutetaan (oletus: 34°C), varoitus ponnahtaa näkyviin, mutta tehtävää ei pysäytetä heti. Jos lämpötila ei ole 5 minuutin kuluttua alhaisempi kuin asetettu lämpötila, kone pysähtyy automaattisesti.
- Kun lämpötila saavuttaa 40°C, kone pysähtyy heti.
- Jos asetettu lämpötila saavutetaan (oletus: 34°C), varoitus ponnahtaa näkyviin, mutta tehtävää ei pysäytetä heti. Jos lämpötila ei ole 5 minuutin kuluttua alhaisempi kuin asetettu lämpötila, kone pysähtyy automaattisesti.
- Muuta asetusta arvoon 34°C jos arvosi on alhaisempi ja siirry kohtaan Vaihe 2 - Tarkista, onko vettä 80 % täynnä.
Vaihe 2 - Tarkista, onko vettä 80 % täynnä:
Jos koneessasi ei ole tarpeeksi vettä, tämä voi vaikuttaa virtausnopeuden alenemiseen.

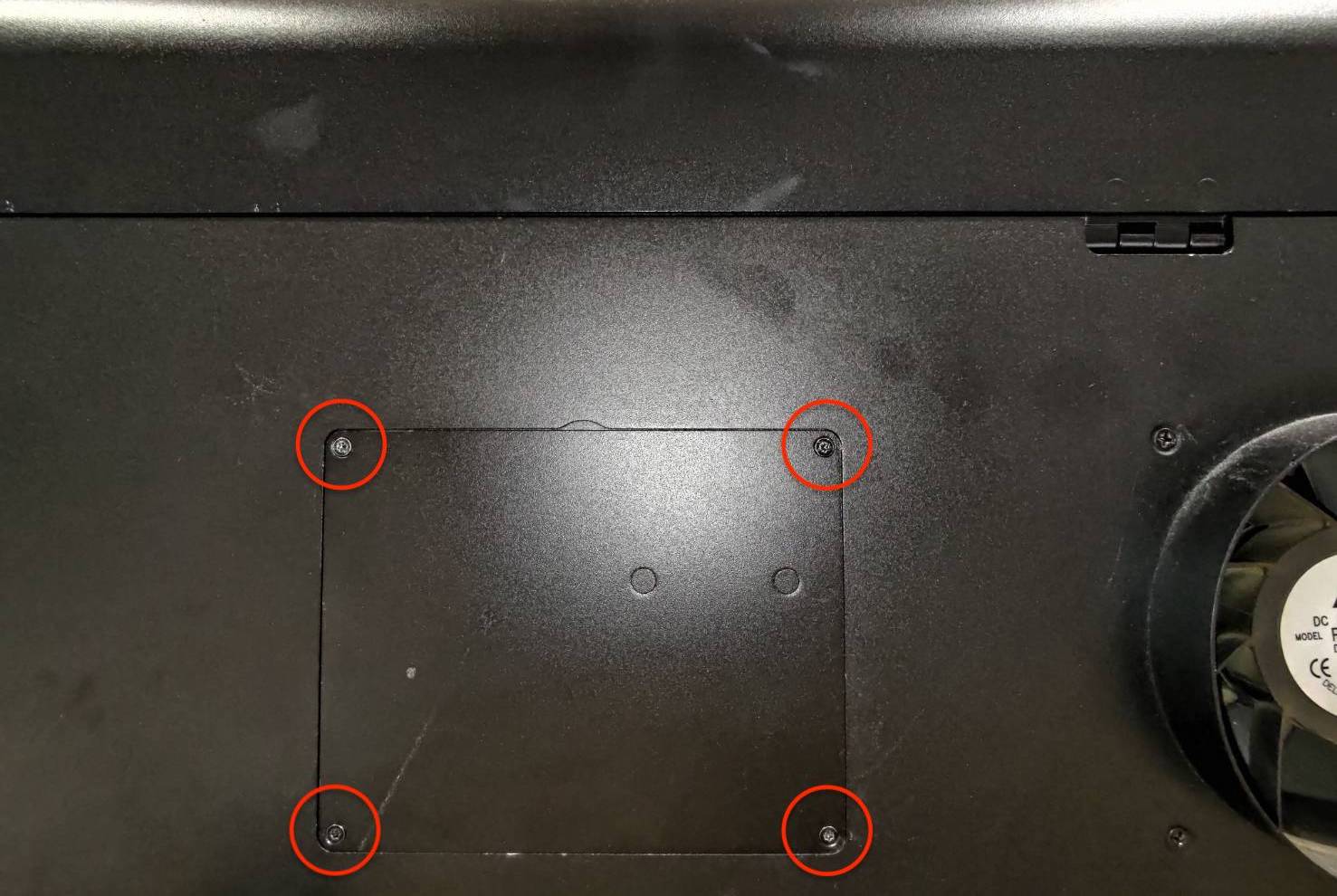

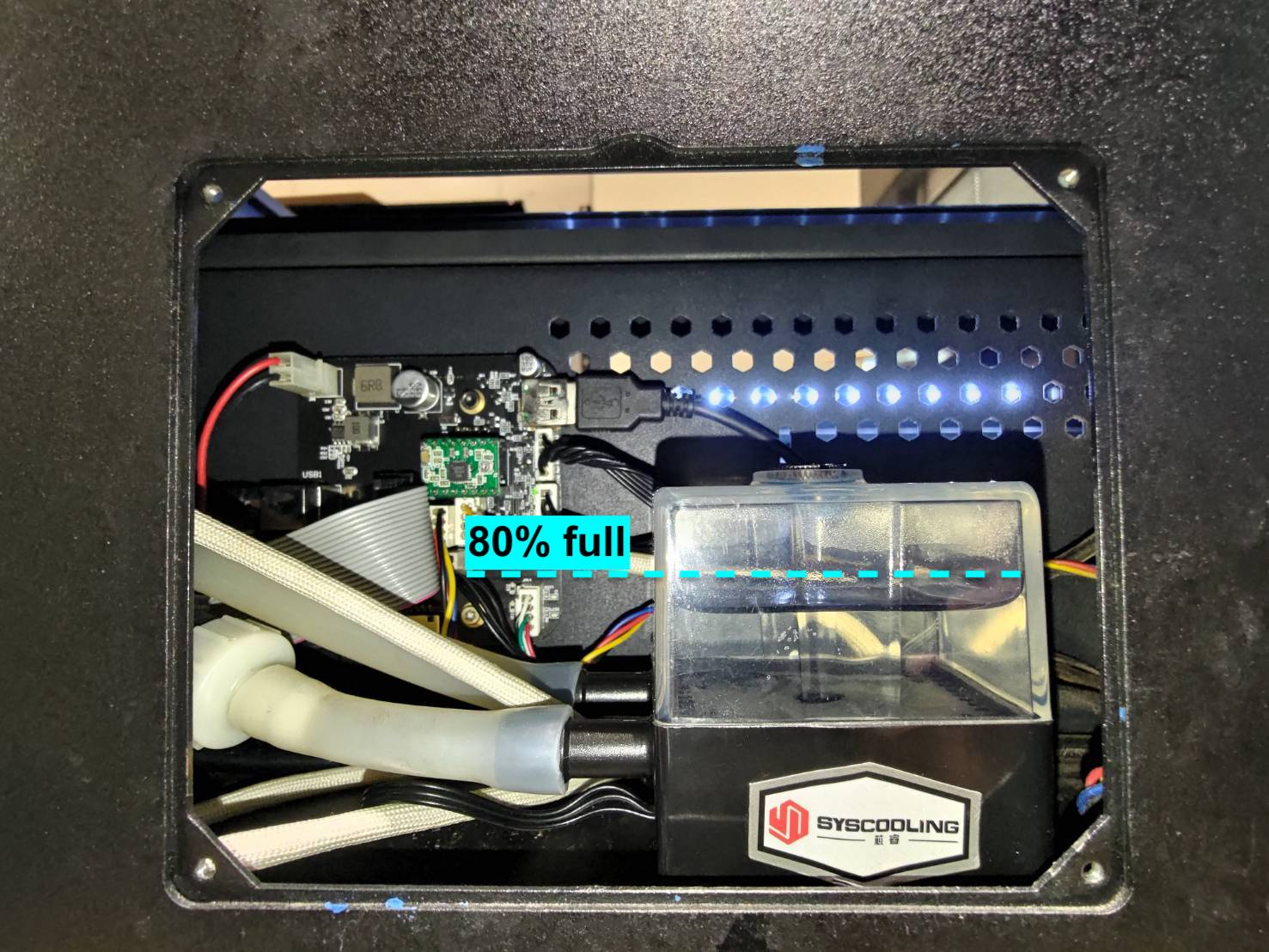

- Avaa vesipumpun kansi Torx-ruuvimeisselillä ja tarkista, onko vesi 80% täynnä.
- Tarkista, onko pumpussa vuotoja
Määritä tuloksesi ja seuraava toimenpide:
|
|
|
Vaihe 2.1 - Testaa virtausnopeus:

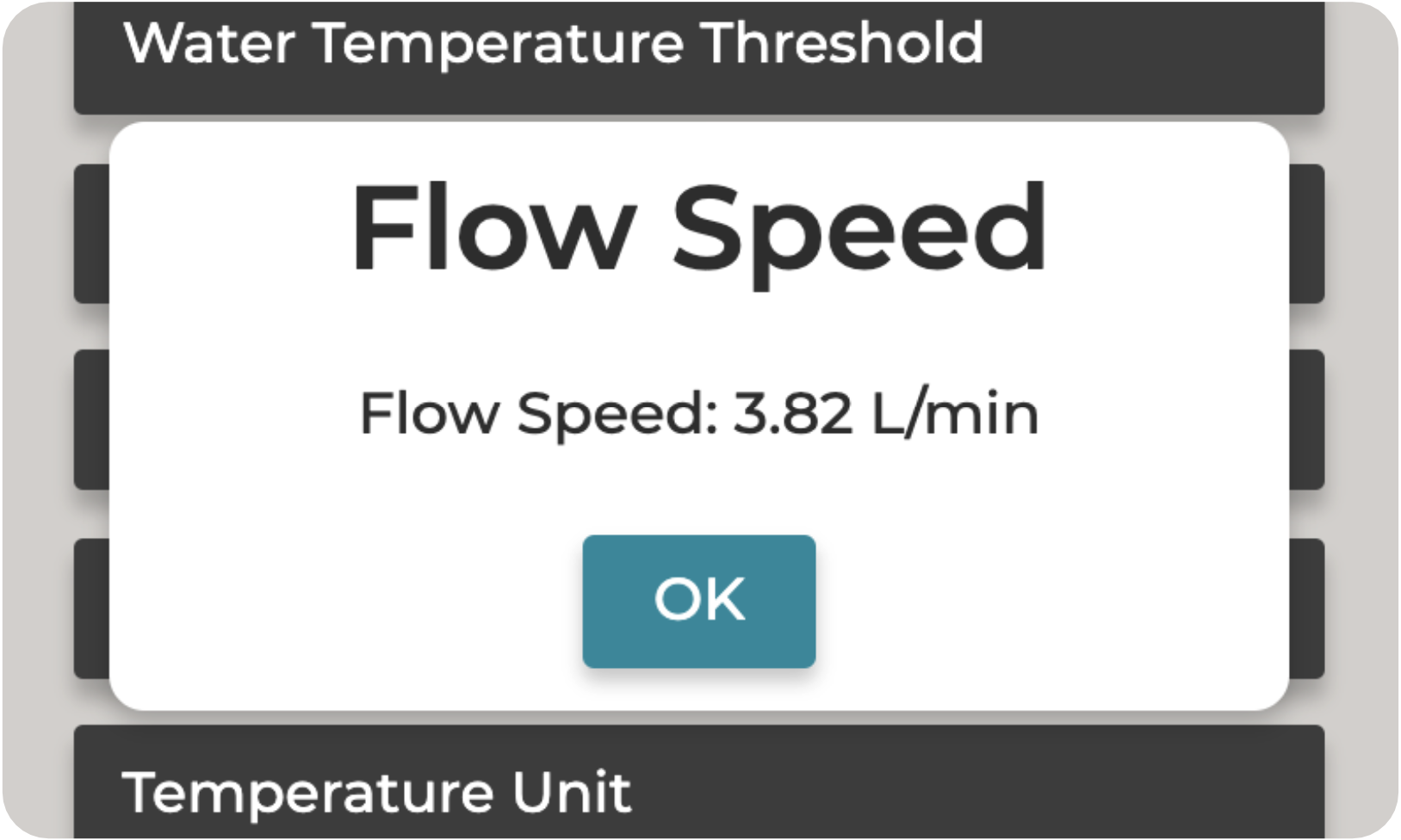

Suorita virtausnopeustesti ja katso, onko arvo normaali.
(Konepaneeli > Kone > Laitteistoasetukset > Virtausnopeustesti)
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 3 - Tarkista jäähdytyspuhaltimet:
Koneessa on kolme jäähdytyspuhallinta, jotka sijaitsevat näytön alla.
Jokaisen niistä on toimittava hyvin veden jäähdyttämiseksi. Katso alla olevat ohjeet puhaltimien tarkistamiseksi.
- Sammuta kone. Irrota HEXAn sivukotelo. (8 ruuvia)

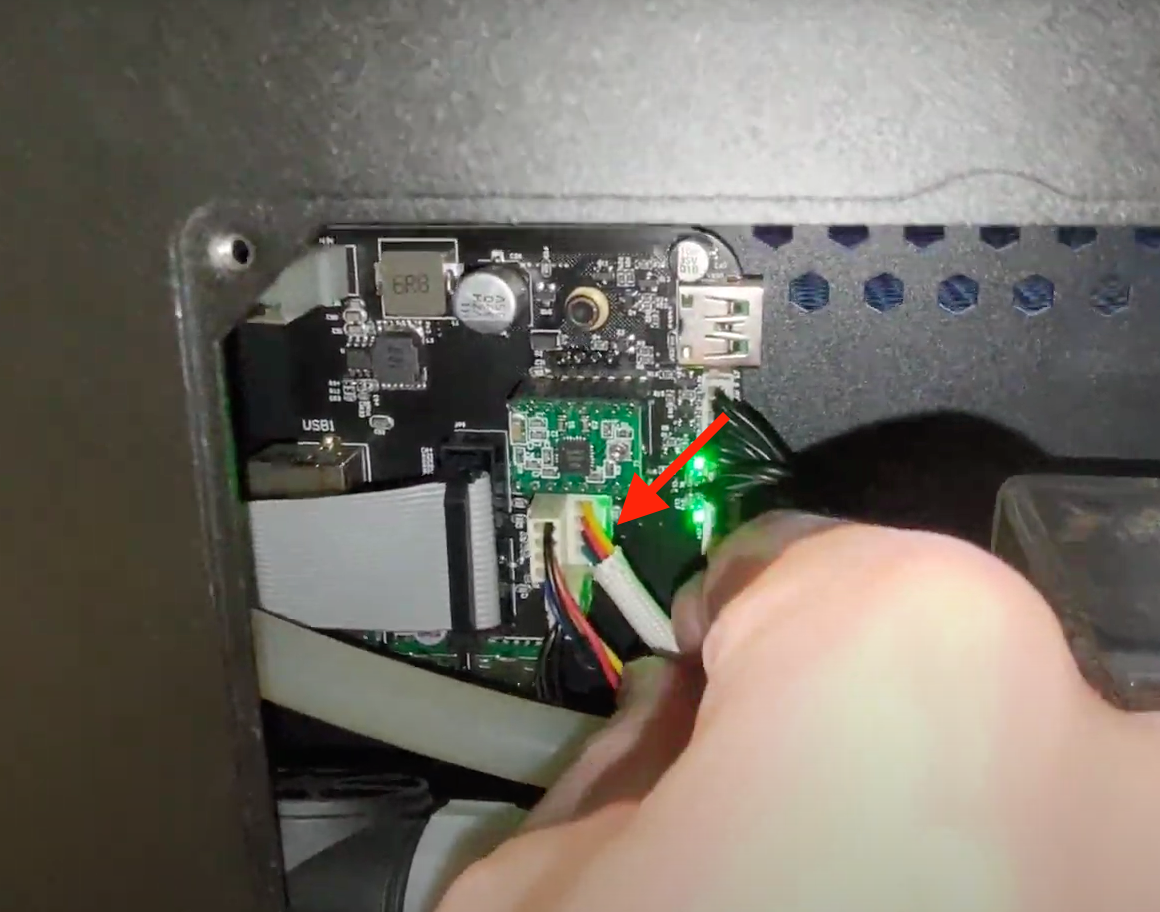

- Kaksi USB-paikkaa on kytketty Pi-korttiin, joten irrota ensin nämä kaksi kaapelia.
(Katso kaavio jos piirilevysi ei ole samanlainen kuin kuvassa.)
- Käännä kone ja kytke jäähdytyspuhaltimet päälle nähdäksesi, toimivatko ne normaalisti.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 3.1 - Irrota ja kytke uudelleen jäähdytyspuhaltimien:
Jos jäähdytyspuhaltimet eivät kaikki toimi, se voi johtua kaapeleiden virheellisestä kytkennästä.
- Irrota ja kytke kaapelit uudelleen alla olevien ohjeiden mukaisesti.
- Kytkemisen jälkeen kytke puhaltimet uudelleen päälle nähdäksesi, toimivatko ne nyt.
(Katso Vaihe 3)
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 3.2 - Palauta tehdasasetukset
Jos tuulettimia ei voi kytkeä päälle, se voi johtua laiteohjelmiston viasta.
Laiteohjelmiston ongelmien mahdollisuuden poissulkemiseksi palauta laitteen asetukset.
-
Palauta tehdasasetukset. (Laite > Palauta tehdasasetukset)
- Palautuksen jälkeen ota tuulettimet uudelleen käyttöön nähdäksesi, toimivatko ne nyt.
(Katso Vaihe 3)
Määritä tuloksesi ja toimenpide:
|
|
|
Vaihe 3.3 - Emolevyn testaus:
Tarkistamme, toimivatko emolevyn tuuletinpaikat kunnolla.

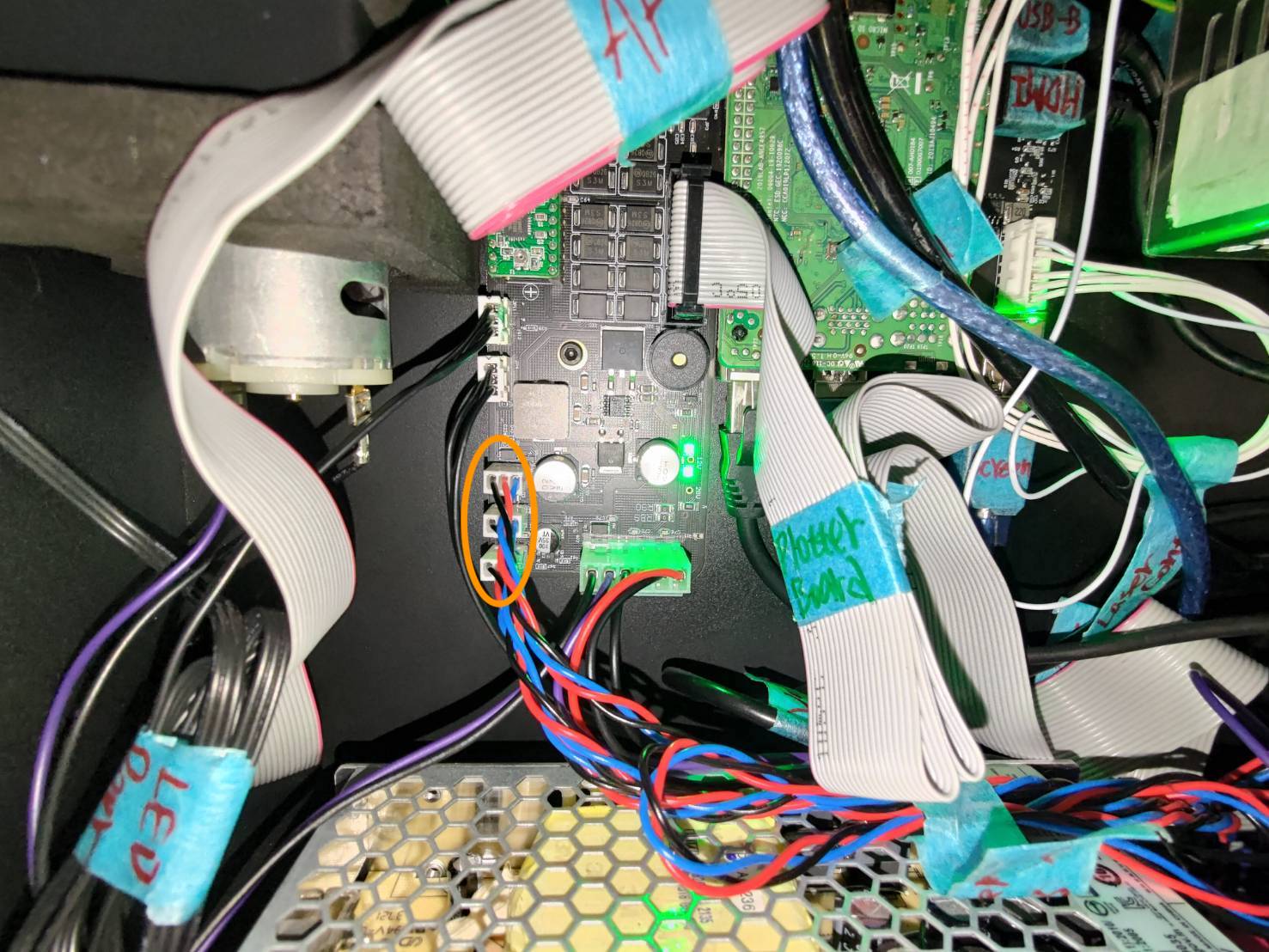

- Etsi toimivan tuulettimen kaapeli irrottamalla kaapelit yksi kerrallaan.
- Testaa jokainen paikka emolevyllä.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 3.4 - Jäähdytystuulettimien testaus:
Tarkistamme, että kaikki jäähdytystuulettimet toimivat oikein kytkemällä ne toimivaan paikkaan.
- Irrota kaikki tuulettimien kaapelit ja etsi toimiva paikka.
(Katso kaavio jos piirilevysi ei ole samanlainen kuin videossa.)
- Kun paikka on löytynyt, kytke tuulettimien kaapelit yksi kerrallaan testataksesi, toimivatko tuulettimet.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 4 - Jäähdytä kone 27°C:seen tai alle:

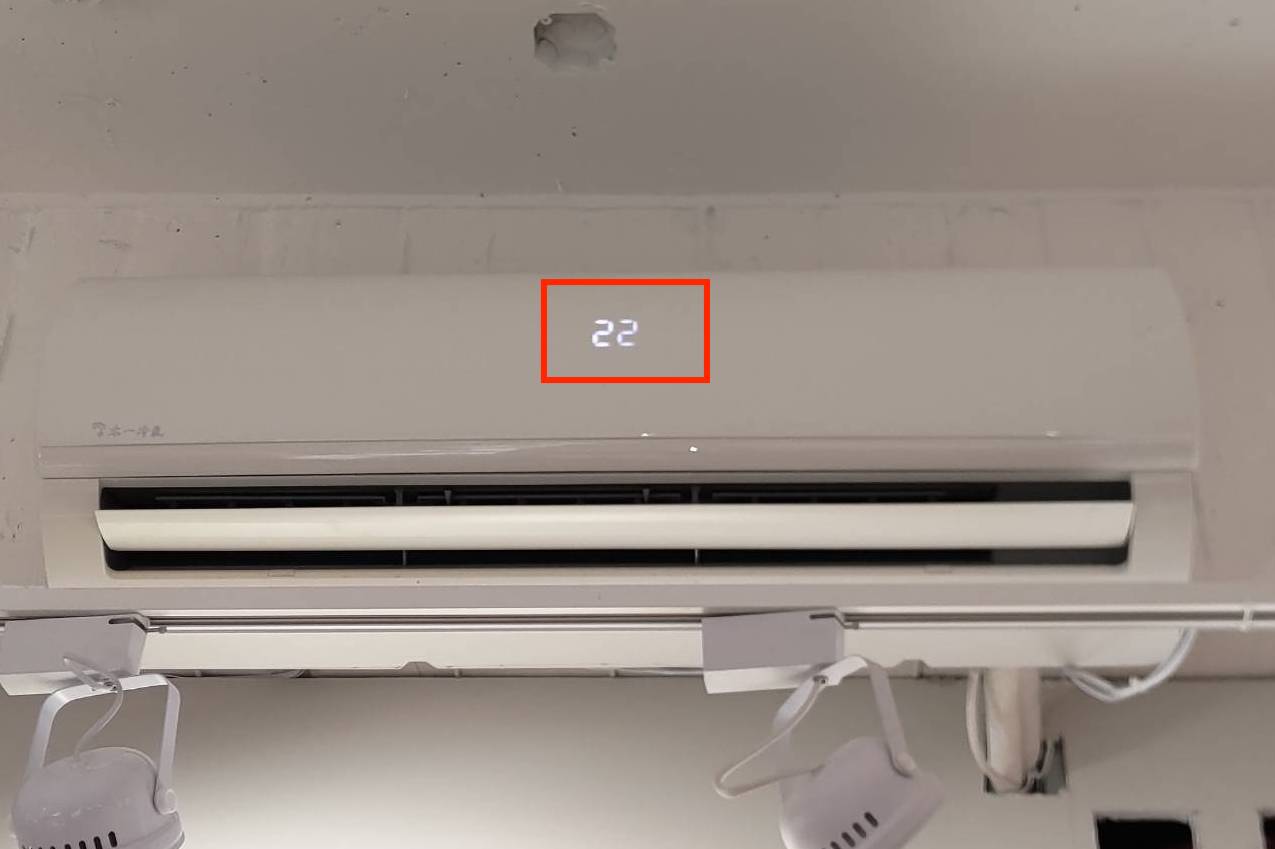

- Yritä jäähdyttää kone 27°C:seen sammuttamalla kone, kytkemällä ilmastointilaite päälle, tuulettimet,...jne.
- Varmista, että huonelämpötila on alle 27°C.

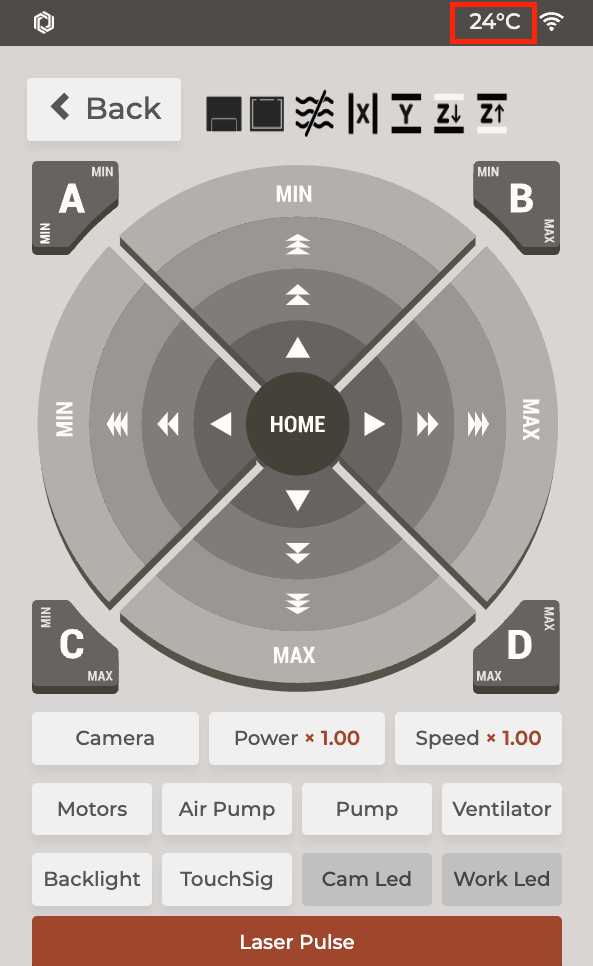

- Tarkista lämpötila paneelista yllä olevan vaiheen jälkeen.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 4.1 - Suorita tehtävä, jossa virhe ilmenee:
- Suorita sama tehtävä suoraan käyttäen samoja parametreja ja asetuksia...jne.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 5 - Irrota virtausanturi ja tarkista lämpötila:
Tämän vaiheen tarkoituksena on tarkistaa, onko emolevy lukemassa lämpötilaa oikein. Yleensä, kun virtausanturi on poistettu järjestelmästä, lämpötilalukeman pitäisi olla noin 260-290°C.
-
Irrota virtausanturin kaapeli koneen takaa.
(Neliölevy on ensin poistettava.)
(Katso kaavio jos piirilevysi ei ole samanlainen kuin videossa.)
-

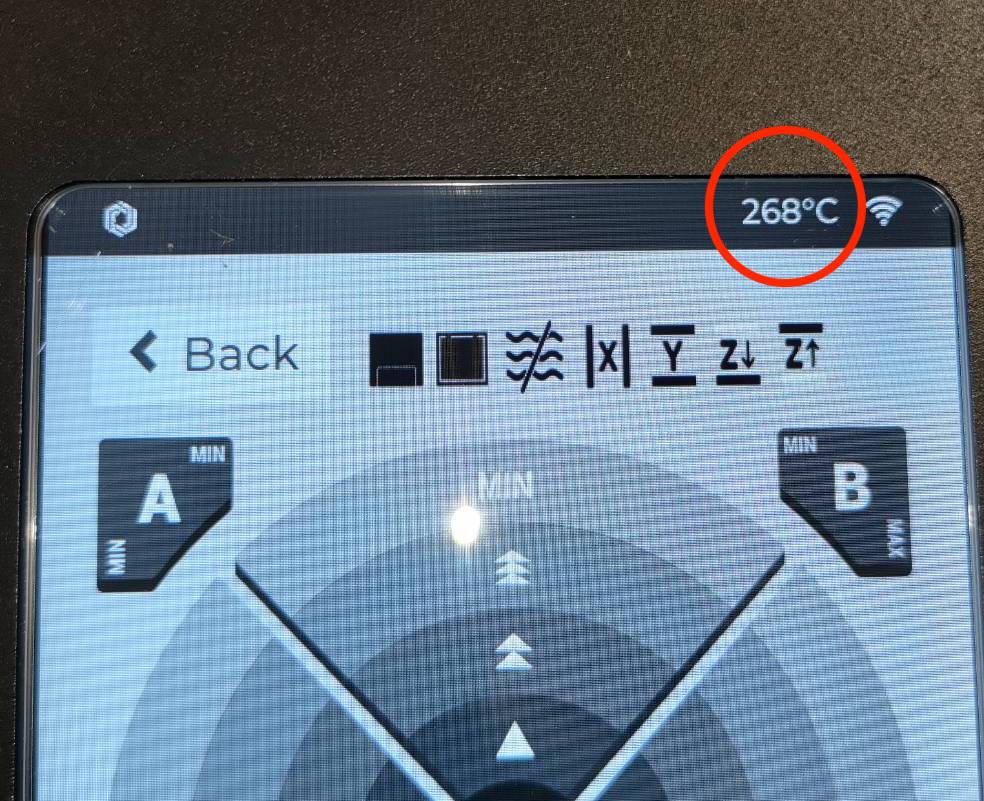

Siirry kohtaan Ylläpito ja tarkista lämpötila.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 5.1 - Kytke virtausanturi uudelleen ja yritä jäähdyttää kone:
Tämän vaiheen tarkoituksena on tarkistaa, johtuiko ongelma virtausanturin virheellisestä kytkennästä.
- Kytke virtausanturin kaapeli uudelleen. (Katso Vaihe 5)
(Katso kaavio jos piirilevysi ei ole samanlainen kuin alla olevassa kuvassa.)
- Kytkemisen jälkeen yritä jäähdyttää kone 27°C:een tai alle.
Varmista, että huonelämpötila on alle 27°C.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 5.2 - Suorita tehtävä, jossa virhe ilmenee:
- Suorita sama tehtävä suoraan käyttäen samoja parametreja ja asetuksia...jne.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 6 - Alusta SD-kortti uudelleen:
Joskus virhe voi johtua vioittuneesta laiteohjelmistosta, jota ei ole asennettu oikein tai joka on vaurioitunut. Tämä toimenpide voi sulkea pois laiteohjelmisto-ongelmien mahdollisuuden.
-
Katso ohjeet alla olevasta linkistä alustaaksesi SD-korttisi uudelleen.
[5-24 HEXA - SD-kortin uudelleenalustus]
- Siirry Vaihe 6.1 uudelleenalustuksen jälkeen.
Vaihe 6.1 - Jäähdytä laite ja suorita sama tehtävä:
- Kytkemisen jälkeen yritä jäähdyttää kone 27°C:een tai alle.
Varmista, että huonelämpötila on alle 27°C.
- Suorita sama tehtävä suoraan käyttäen samoja parametreja ja asetuksia...jne.
Määritä tuloksesi ja toimenpide:
|
|
Vaihe 7 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle:
- Noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
- Varmista, että olet suorittanut tarkistuslistan ja tallentanut sen PDF-tiedostona, jotta voit jakaa tekemäsi toimenpiteet.
*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat laitteesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
#END
