#913 Epänormaali ilmavirtauksen havaitseminen

FLUX Support Team
  • Päivitetty



Mahdollisia syitä:

  1. Järjestelmä epäonnistuu (Päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai alusta SD-kortti uudelleen.)
  2. Ilmaletku on taipunut tai vaurioitunut.
  3. Anturin 3-tie läpinäkyvä putki (T-liitin) on taipunut tai vaurioitunut.
  4. Emolevy/MB/emolevy toimii virheellisesti.
  5. Ilmapumppu on liian heikko.
  6. Ilmapumppu on liian voimakas. (Vähemmän todennäköistä)



Vaihe 1

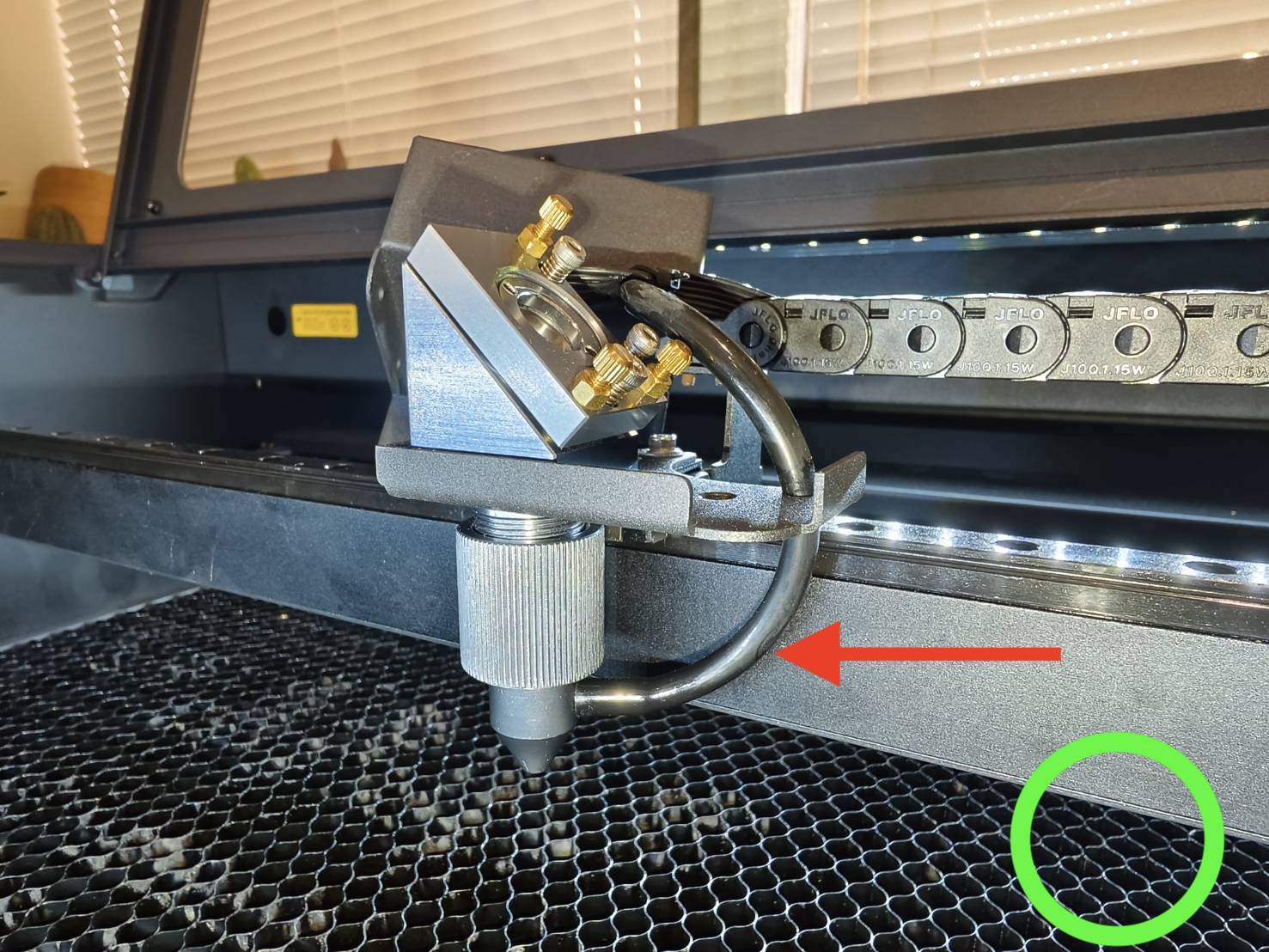

Testaa, tuleeko laserin suuttimesta ilmaa.

  • Siirry paneelin ylläpitotilaan ja kytke ilmapumppu päälle.
  • Testaa kädellä tai paperinpalalla, tuleeko laserin suuttimesta ilmaa.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, ilmaa tulee ulos >> Vaihe 2



Vaihe 1.1

Irrota sivukansi tarkistaaksesi tai kytkeäksesi uudelleen ilmapumpun kaksi johtoa ja ilmaletkun, joka on kytketty ilmapumpun yläosaan.

  • Sammuta kone. Irrota sivukansi ruuvaamalla nämä T8-ruuvit irti ja irrota kaksi USB-jatkojohtoa. (Katso kaavio , jos piirilevysi ei ole samanlainen kuin kuvassa.)

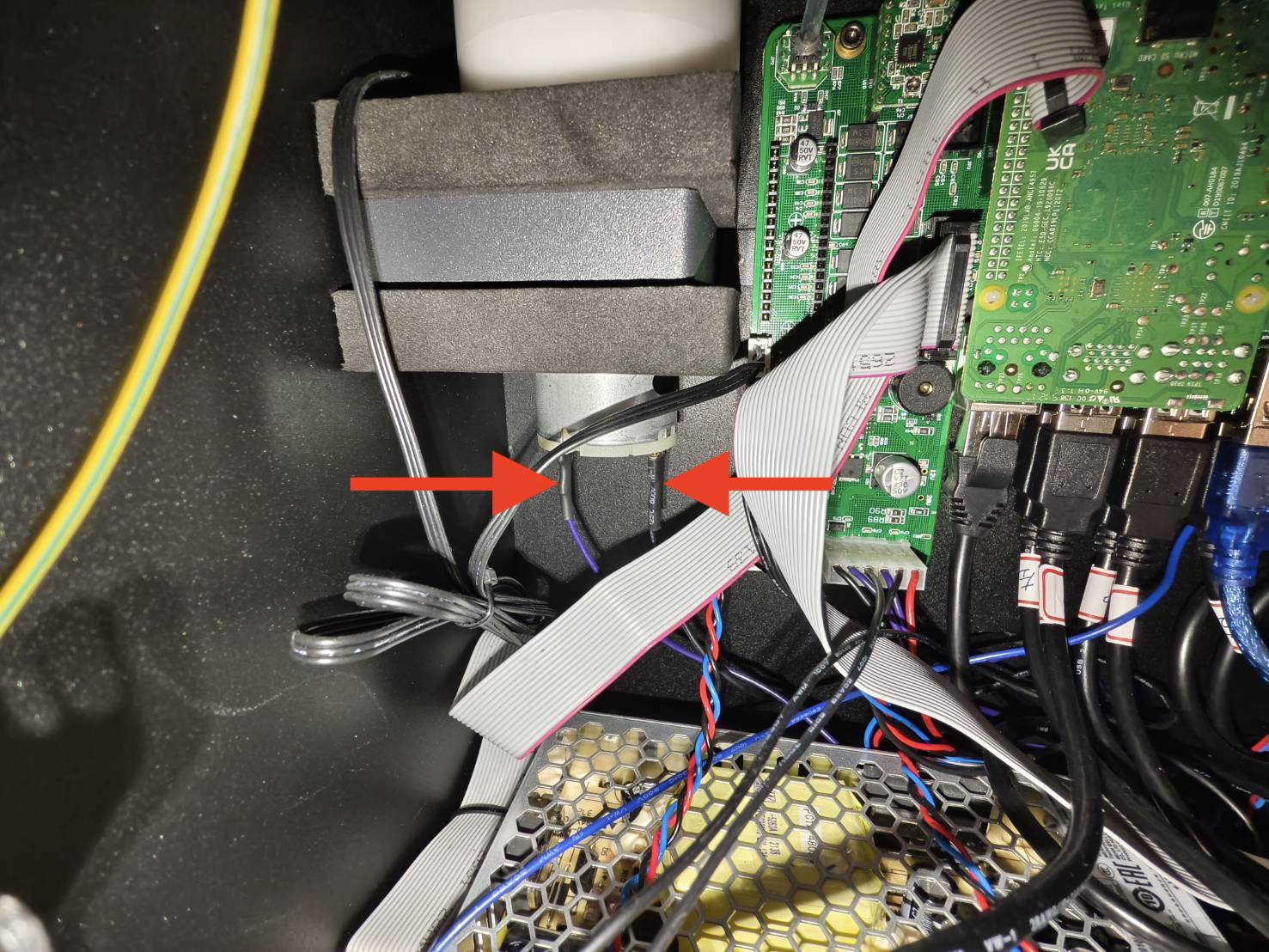

  • Tarkista tai kytke uudelleen ilmapumpun kaksi johtoa.



  • Tarkista ilmaletku ilmapumpussa.

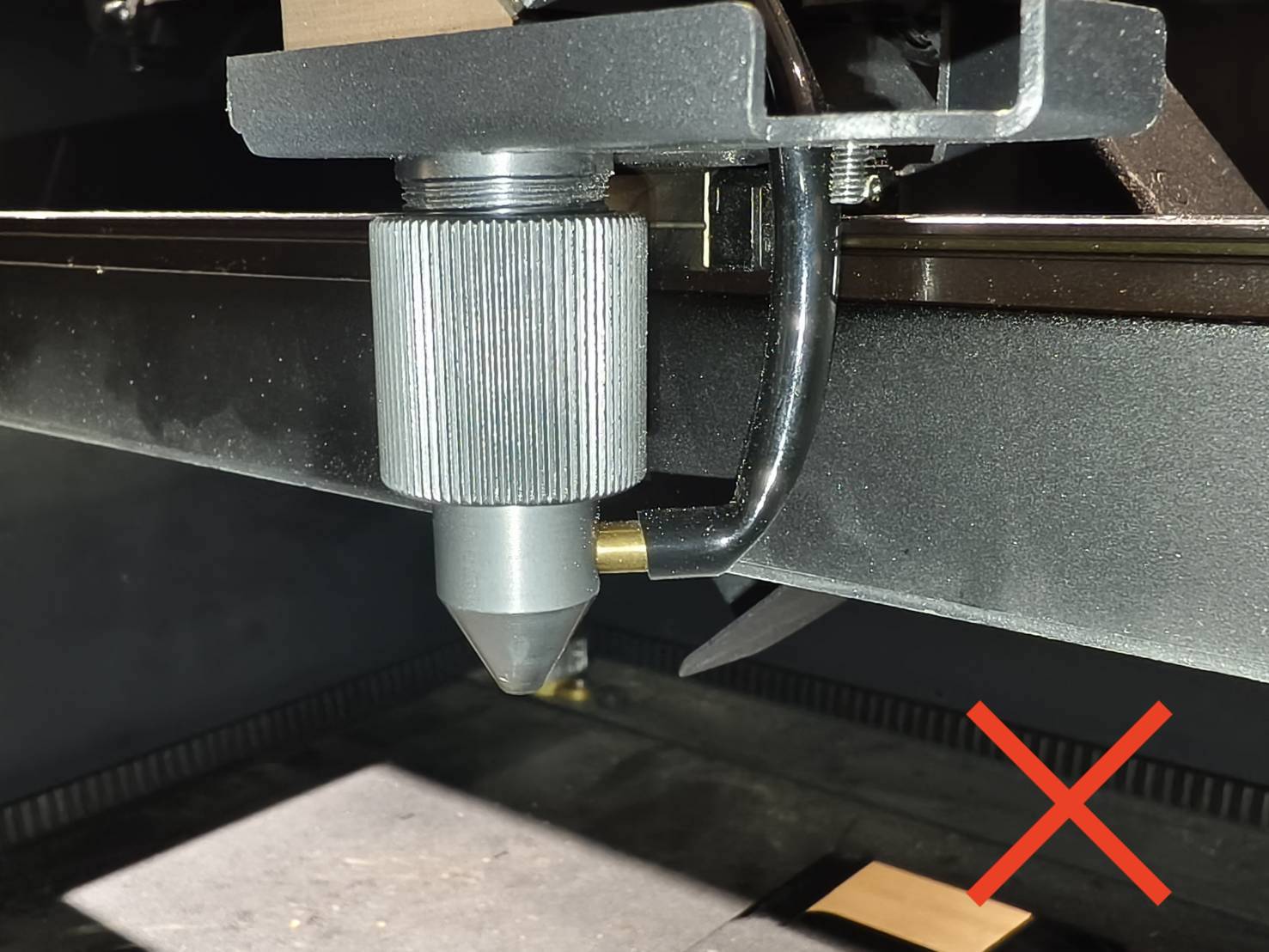

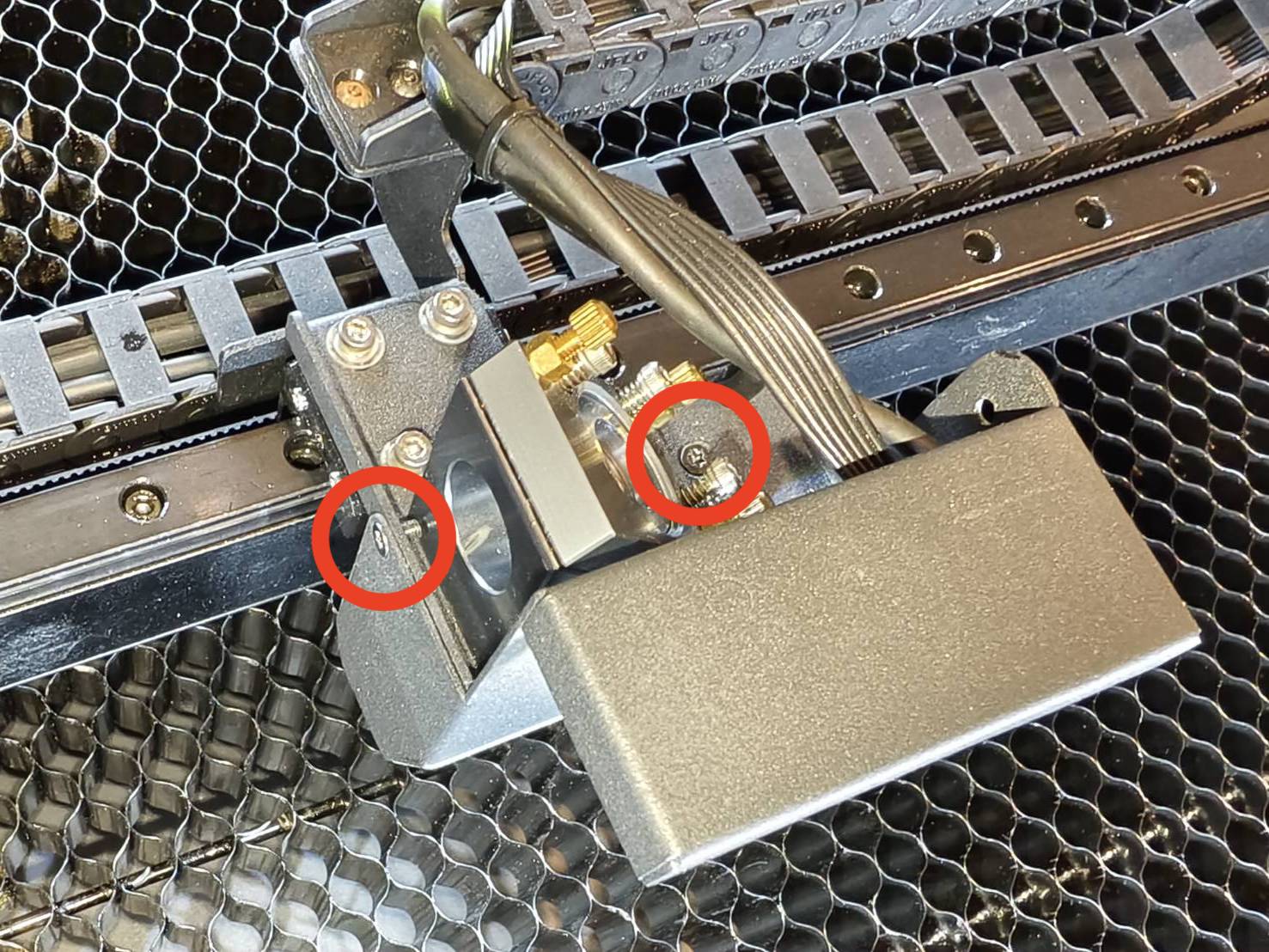

  • Tarkista ilmaletku laserin suuttimessa. (Suojus on irrotettava.)




  • Kytke kone päälle ja kytke ilmapumppu päälle testataksesi, tuleeko laserin suuttimesta ilmaa.


Määritä testitulos ja seuraava toimenpide.

  • Kyllä, ilmaa tulee ulos >> Vaihe 2



Vaihe 1.2

Palauta kone tehdasasetuksiin ja testaa, tuleeko laserin suuttimesta ilmaa.

5-30 Palauta tehdasasetuksiin



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, ilmaa tulee ulos >> Vaihe 2



Vaihe 1.3

Alusta SD-kortti uudelleen ja testaa, tuleeko laserin suuttimesta ilmaa.

5-24 HEXA - SD-kortin uudelleenalustus



Määritä testitulos ja seuraava toimenpide.

  • Ei, ilmaa ei tule ulos >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmapumppu on viallinen ja se on vaihdettava
      2. Emolevy on viallinen ja se on vaihdettava



Vaihe 1.4

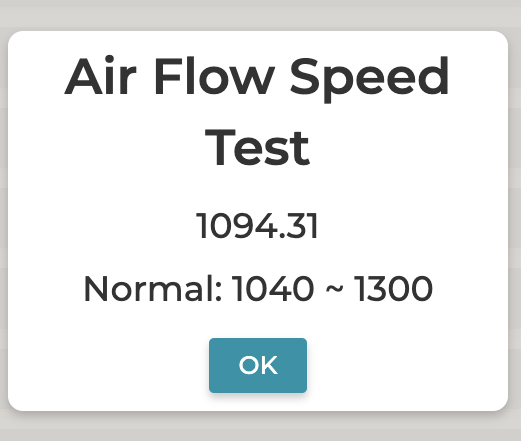

Ota ilmavirtauksen arvo käyttöön paneelissa ja siirrä laserin päätä työskentelyalueella nähdäksesi, muuttuuko arvo laserin päätä siirrettäessä.



Määritä testitulos ja seuraava toimenpide.

  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 3
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 4
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 4



Vaihe 1.5

Suorita tehtävä ja katso, tuleeko virhe esiin.

Screenshot 2024-05-31 at 3.16.46 PM.png



Määritä testitulos ja seuraava toimenpide.

  • Ei, virhe ei tule esiin >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmä epäonnistui



Vaihe 2

Ota ilmavirtauksen arvo käyttöön paneelissa ja siirrä laserin päätä työskentelyalueella nähdäksesi, muuttuuko arvo laserin päätä siirrettäessä.



Määritä testitulos ja seuraava toimenpide.

  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 3
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 4
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 4



Vaihe 2.1

Suorita tehtävä ja katso, tuleeko virhe esiin.

Screenshot 2024-05-31 at 3.16.46 PM.png



Määritä testitulos ja seuraava toimenpide.

  • Ei, virhe ei tule esiin >> Koneessa ei ole ongelmaa
  • Kyllä, virhe tulee edelleen esiin >> Vaihe 2.2



Vaihe 2.2

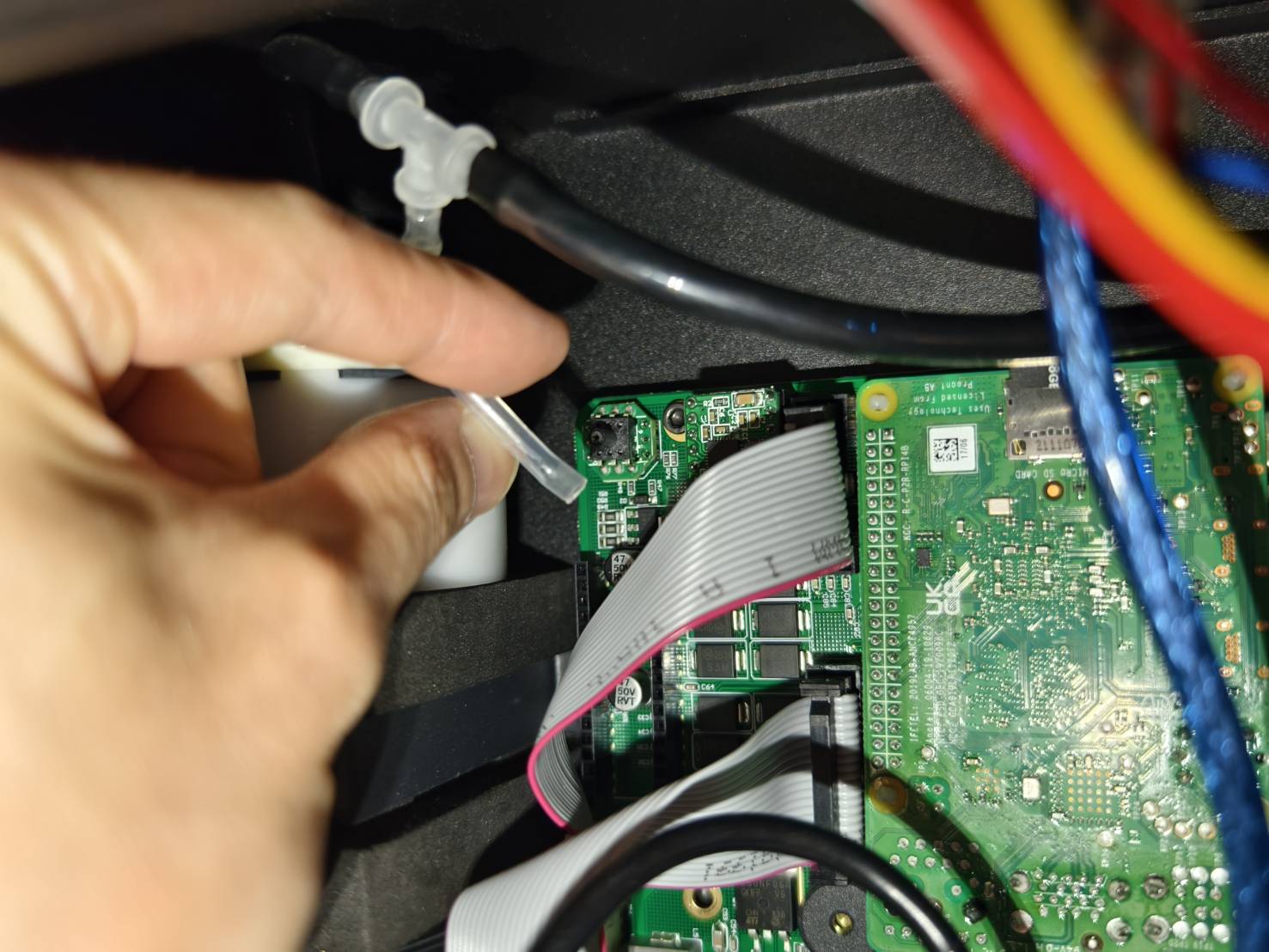

Kytke 3-tieläpinäkyvä putki (T-liitin) uudelleen. Suorita tehtävä ja katso, ilmestyykö virhe.

  • Sammuta kone. Irrota sivukansi ruuvaamalla nämä T8-ruuvit irti ja irrota kaksi USB-jatkojohtoa. (Katso kaavio , jos piirilevysi ei ole samanlainen kuin kuvassa.)

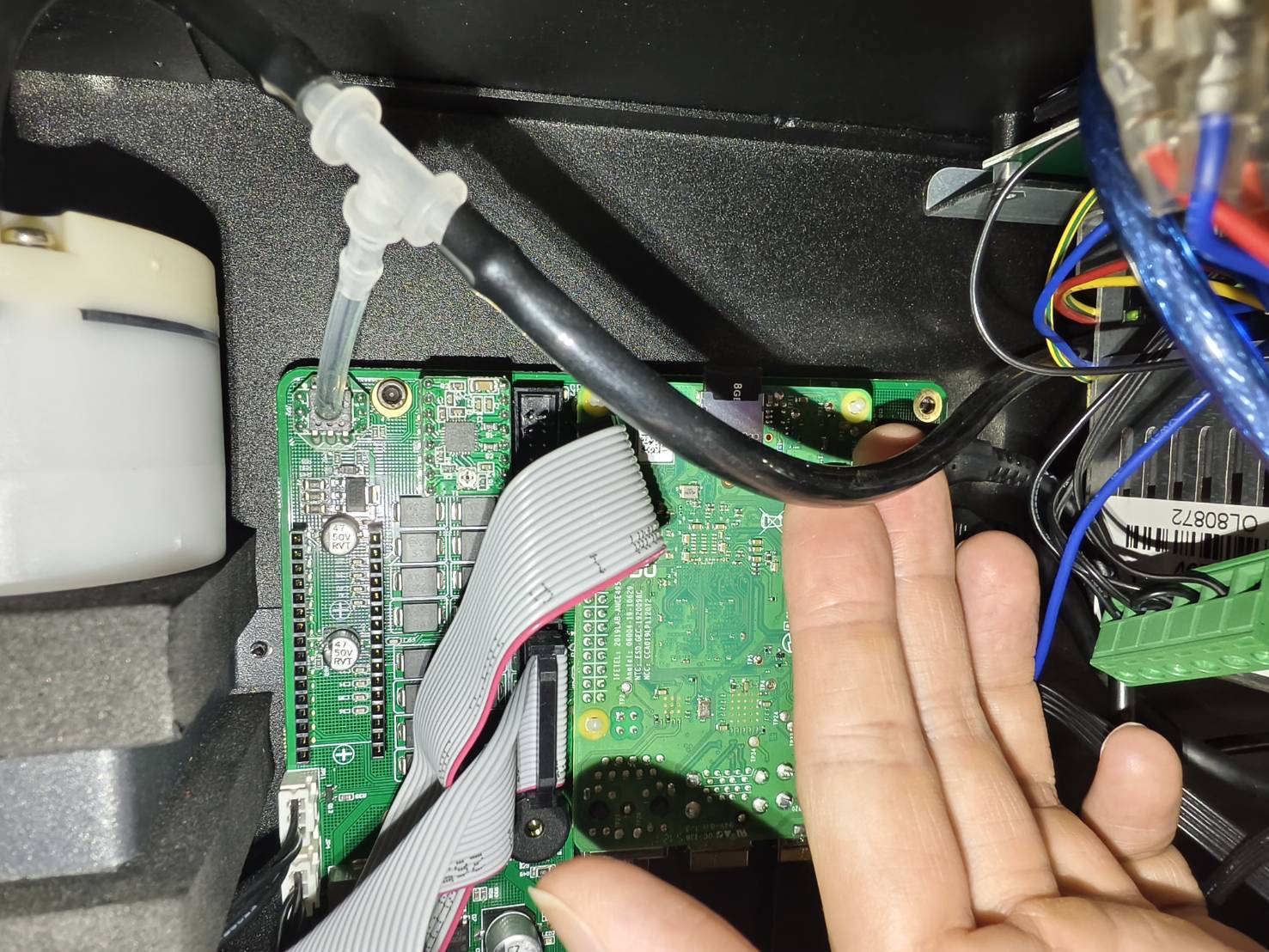

  • Kytke 3-tieläpinäkyvä putki (T-liitin) uudelleen.



  • Suorita tehtävä ja katso, tuleeko virhe esiin.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Määritä testitulos ja seuraava toimenpide.

  • Ei, virhe ei tule esiin >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. 3-tieläpinäkyvän putken (T-liittimen) liitäntä oli huono
  • Kyllä, virhe tulee edelleen esiin >> Vaihe 2.3



Vaihe 2.3

Alusta SD-kortti uudelleen ja suorita tehtävä nähdäksesi, ilmestyykö virhe.

5-24 HEXA - SD-kortin uudelleenalustus



Määritä testitulos ja seuraava toimenpide.

  • Ei, virhe ei tule esiin >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmä epäonnistui



Vaihe 3

Kytke 3-tieläpinäkyvä putki (T-liitin) uudelleen ja tarkista ilmavirtauksen arvo.

  • Sammuta kone. Irrota sivukansi ruuvaamalla nämä T8-ruuvit irti ja irrota kaksi USB-jatkojohtoa. (Katso kaavio , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Kytke 3-tieläpinäkyvä putki (T-liitin) uudelleen.



  • Siirrä laserpäätä ympäriinsä ja tarkista ilmavirtauksen arvo.



Määritä testitulos ja seuraava toimenpide.

  • Arvo on aina pienempi kuin minimiarvo >> Vaihe 3.1
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 4
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 4



Vaihe 3.1

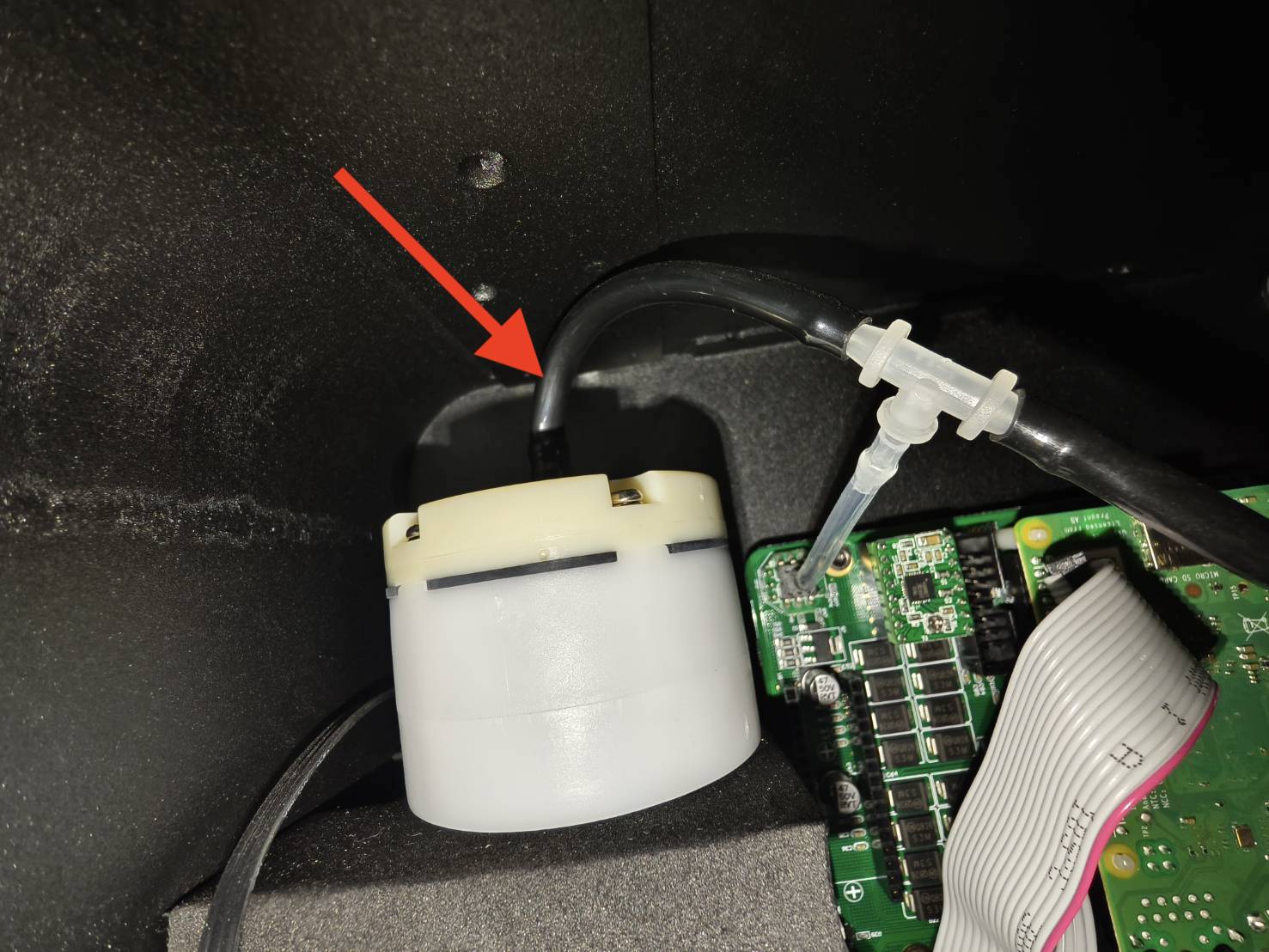

Tarkista, onko ilmaletkussa ja 3-tieläpinäkyvässä putkessa vuotoja tai vaurioita.

  • Tarkista ilmaletku laserin suuttimessa. (Suojus on irrotettava.)


  • Tarkista ilmaletku ilmapumpussa.



  • Tarkista 3-tieläpinäkyvä putki.



  • Tarkista ilmaletkun muut reitit.

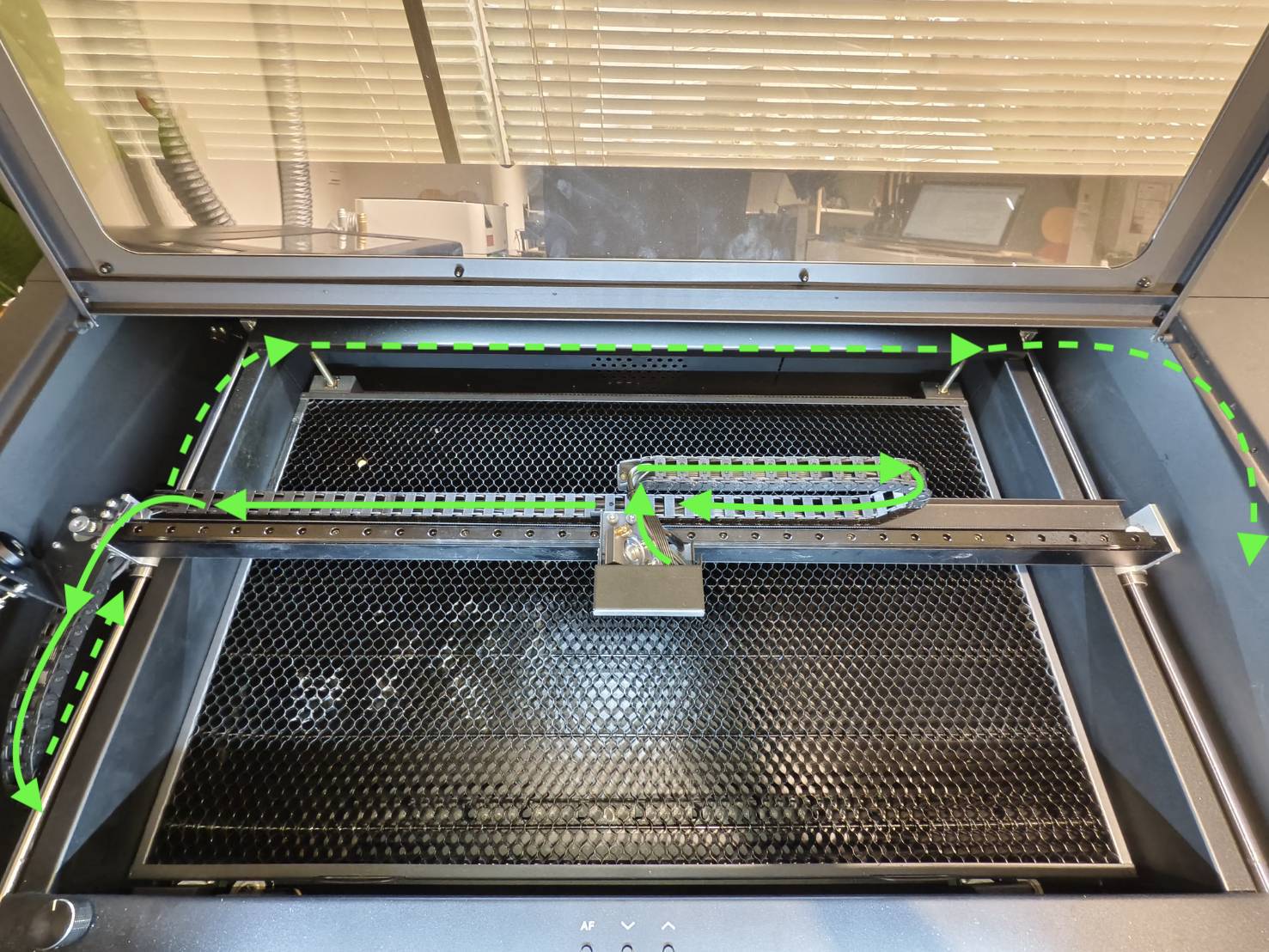

    Ilmaletkun järjestelyn yleiskatsaus

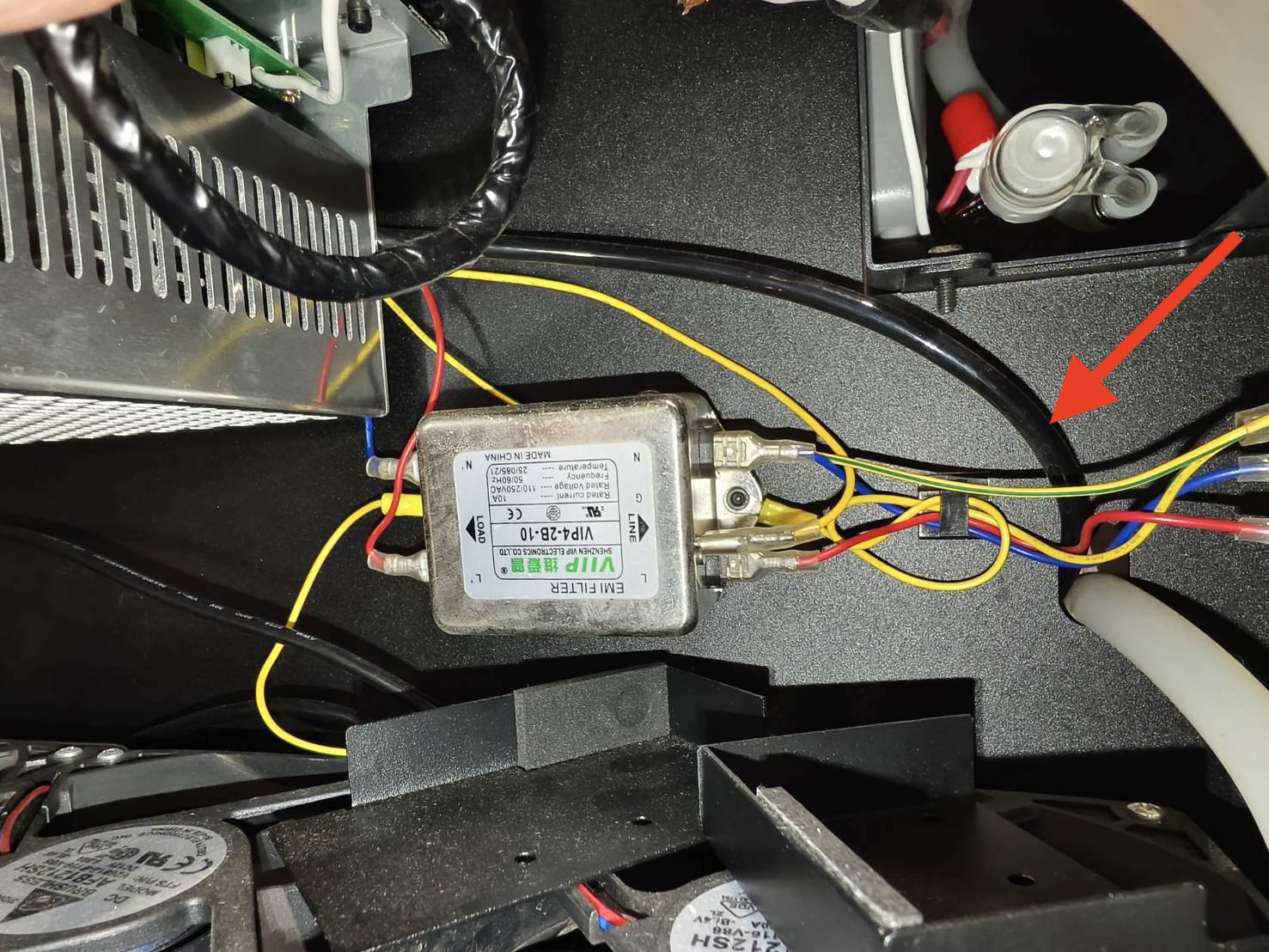

    Koneen takaosasta voidaan tarkistaa osa ilmaletkua

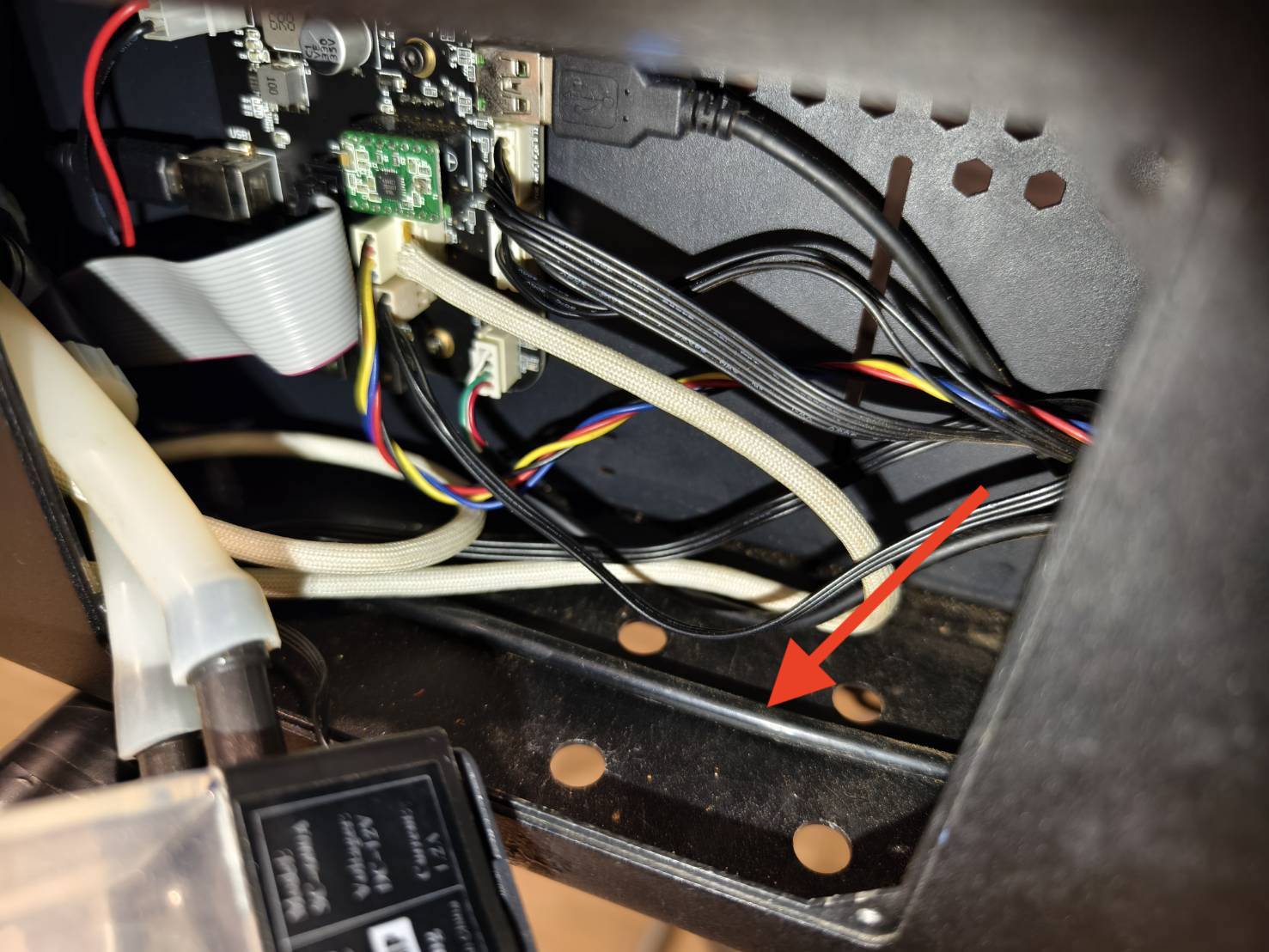

    Ilmapumpun puolelta voidaan tarkistaa osa ilmaletkua



Määritä testitulos ja seuraava toimenpide.

  • Ilmaletku ja 3-tieläpinäkyvä putki ovat kunnossa >> Vaihe 3.2
  • Ilmaletku tai 3-tieläpinäkyvä putki on viallinen >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmaletku on viallinen ja se on vaihdettava
      2. 3-tieläpinäkyvä putki on viallinen ja se on vaihdettava



Vaihe 3.2

Alusta SD-kortti uudelleen ja katso, palautuuko ilmavirtauksen arvo normaaliksi.

5-24 HEXA - SD-kortin uudelleenalustus



Määritä testitulos ja seuraava toimenpide.

  • Arvo on aina pienempi kuin Min. arvo >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmapumppu on viallinen ja se on vaihdettava
      2. Emolevy on viallinen ja se on vaihdettava
      3. 3-tieläpinäkyvä putki on viallinen ja se on vaihdettava
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 4
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 4



Vaihe 3.3

Suorita tehtävä ja katso, tuleeko virhe esiin.

Screenshot 2024-05-31 at 3.16.46 PM.png



Määritä testitulos ja seuraava toimenpide.

  • Ei, virhe ei tule esiin >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmävika
      2. 3-tieläpinäkyvän putken (T-liittimen) liitäntä oli huono



Vaihe 4

Avaa sivukansi ja tarkista, onko musta ilmaletku mutkalla jossain kohdassa.

  • Sammuta kone. Irrota sivukansi ruuvaamalla nämä T8-ruuvit irti ja irrota kaksi USB-jatkojohtoa. (Katso kaavio , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Tarkista, onko ilmaletku mutkalla jossain kohdassa.



Määritä testitulos ja seuraava toimenpide.

  • Ilmaletku ei ole mutkalla >> Vaihe 5



Vaihe 4.1

Yritä suoristaa ilmaletkun mutkalla oleva osa ja testaa ilmavirtauksen arvo.
Älä leikkaa sitä. Tarkoituksena on tässä vain käyttää voimaa letkun suoristamiseksi.



Määritä testitulos ja seuraava toimenpide.

  • Arvo on aina pienempi kuin Min. arvo >> Vaihe 3
  • Arvo on aina suurempi kuin maksimiarvo >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmaletku on vaurioitunut ja se on vaihdettava.
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Ilmaletku on vaurioitunut ja se on vaihdettava.



Vaihe 4.2

Suorita tehtävä ja katso, tuleeko virhe esiin.

Screenshot 2024-05-31 at 3.16.46 PM.png



Määritä testitulos ja seuraava toimenpide.

  • Ei, virhe ei tule esiin >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Ilmaletku oli mutkalla, mutta se voidaan suoristaa ja korjata
  • Kyllä, virhe tulee edelleen esiin >> Vaihe 4.3



Vaihe 4.3

Alusta SD-kortti uudelleen ja suorita tehtävä nähdäksesi, ilmestyykö virhe.

5-24 HEXA - SD-kortin uudelleenalustus



Määritä testitulos ja seuraava toimenpide.

  • Ei, virhe ei tule esiin >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmä epäonnistui



Vaihe 5

Alusta SD-kortti uudelleen ja tarkista ilmavirtauksen arvo.

5-24 HEXA - SD-kortin uudelleenalustus



Määritä testitulos ja seuraava toimenpide.

  • Arvo on aina pienempi kuin Min. arvo >> Vaihe 3
  • Arvo on aina suurempi kuin maksimiarvo >> Vaihe 5.1
  • Arvo vaihtelee normaalin ja maksimiarvon välillä >> Vaihe 5.1



Vaihe 5.1

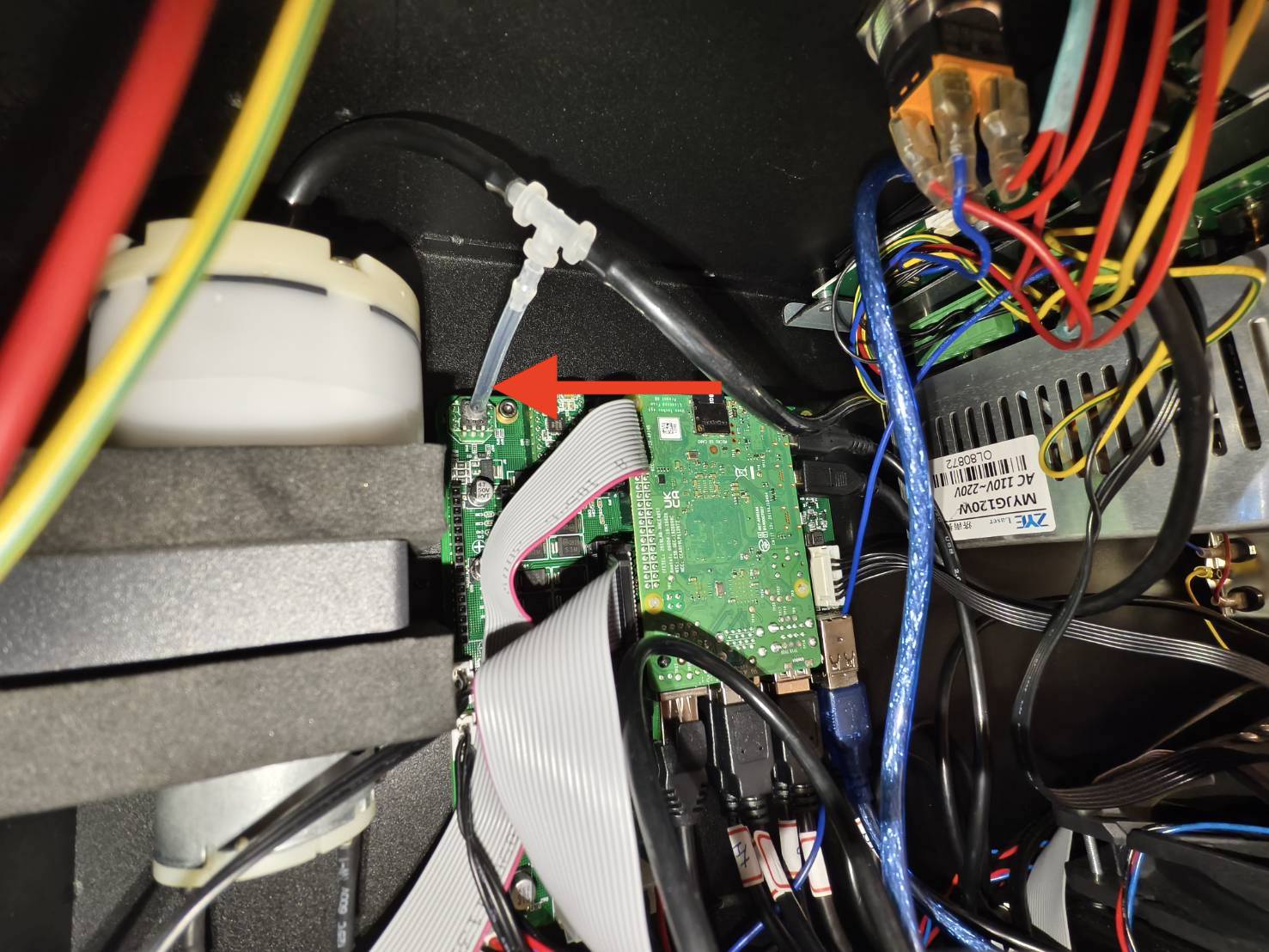

Irrota 3-tieläpinäkyvä putki emolevy stä ja katso, laskeeko arvo.



Määritä testitulos ja seuraava toimenpide.

  • Arvo laskee ja pysyy normaalialueen alapuolella >> Ota yhteyttä asiakastukeen
    • Ilmapumppu on viallinen ja se on vaihdettava
    • Ilmaletku on mutkalla jossain, eikä sitä voida nähdä
    • Emolevy on viallinen ja se on vaihdettava (Epätodennäköisempää)
    • 3-tieläpinäkyvä putki on viallinen ja se on vaihdettava (Epätodennäköisempää)
  • Arvo vaihtelee normaalin ja epänormaalin alueen välillä >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen ja se on vaihdettava
  1.



Ota yhteyttä asiakastukeen

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät laitteesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
