#910 Z-akselin ongelma/Automaattitarkennuksen ongelma/Hunajakenno-alustan ongelma/Työalustan ongelma/Huono tarkennusetäisyys

FLUX Support Team
  • Päivitetty

Kuvaus:

Z-akselin ongelman syy voi olla monimutkainen. Siihen liittyy erilaisia oireita, kuten automaattitarkennuksen epäonnistuminen, alustan liikkumattomuus, alustan kotiuttamisen tai yläasennon saavuttamisen mahdottomuus jne. Katso seuraavat vaiheet Z-akselin ongelman vianmääritykseen.



Mahdolliset syyt

  1. Järjestelmä ei toimi (päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai alusta SD-kortti uudelleen).
  2. Automaattitarkennuksen anturi (3D-kosketus) toimii virheellisesti.
  3. Emolevy/MB/emolevy toimii virheellisesti.
  4. Pystysuuntainen (Z-akselin) rajakytkin toimii virheellisesti.
  5. Hunajakennoalustan taso ei ole vaakasuora.
  6. Automaattitarkennuksen painikelevy toimii virheellisesti (epätodennäköisempää)
  7. Z-akselin askelmoottori toimii virheellisesti. (Epätodennäköisempää)



Vaihe A1

Palauta laite tehdasasetuksiin ja katso, ratkeaako ongelma.
Katso linkki, 5-30 Palauta tehdasasetukset.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, ongelma on ratkaistu >> Ongelma ratkaistu
    • Mahdollinen syy: koneen järjestelmä epäonnistui



Vaihe A2

Irrota hunajakenno ja kiinnike.

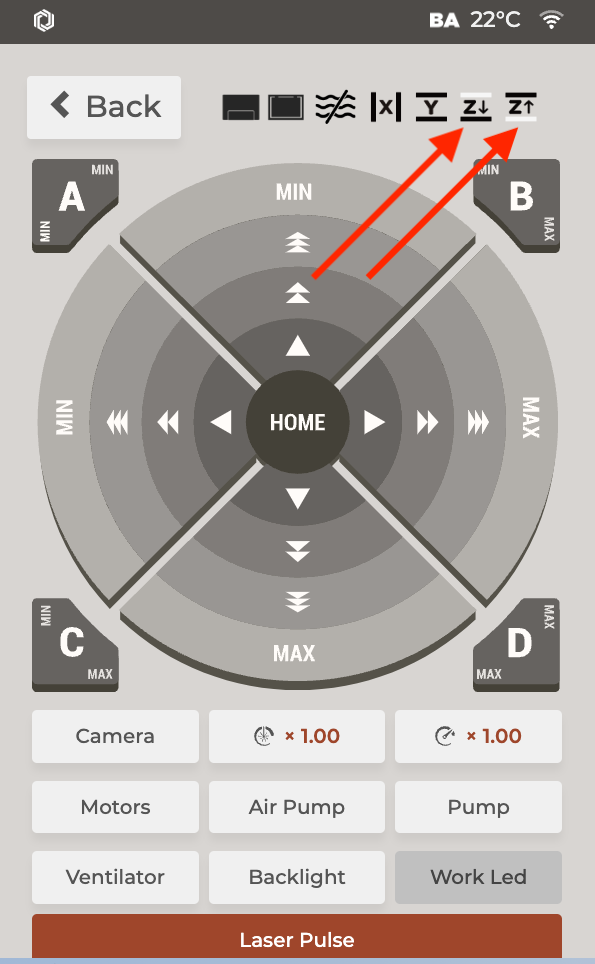

Siirry ohjauspaneelissa kohtaan "Ylläpito" ja paina molempia Z-akselin rajakytkimiä nähdäksesi kuvakkeen muuttuvan.
Toimivatko ylä- ja ala-Z-akselin rajakuvakkeet normaalisti paneelissa?




Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat toimivat hyvin >> Vaihe B1
  • Ei, toinen tai molemmat eivät toimi >> Vaihe A3



Vaihe A3

Irrota Z-akselin rajakytkimen kaapeli ja tarkista kuvakkeet suoraan.
(Normaalisti, jos kaapeli on irrotettu, molempien kuvakkeiden pitäisi pysyä suljettuina.)




Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat ovat suljettuja >> Vaihe A4
  • Ei, toinen tai molemmat pysyvät auki >> Vaihe A3.1



Vaihe A3.1

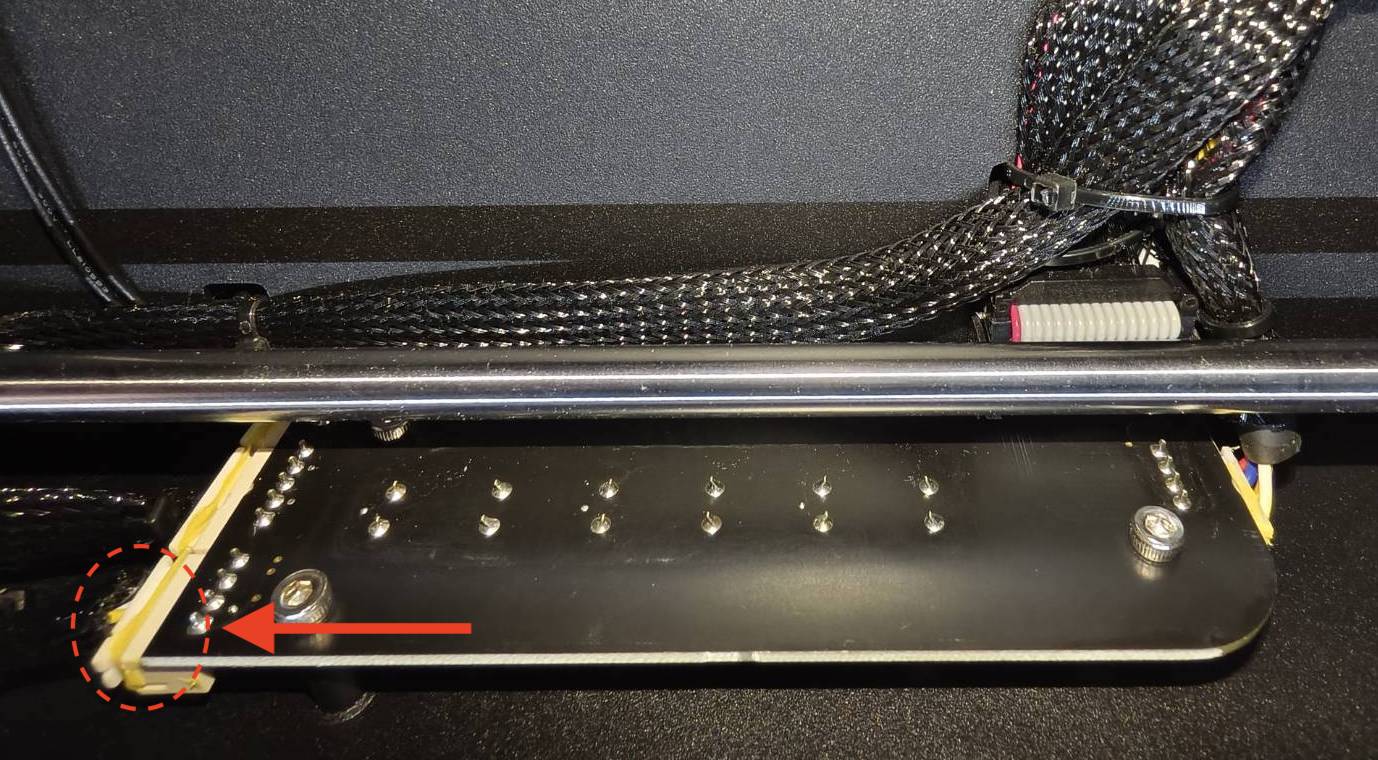

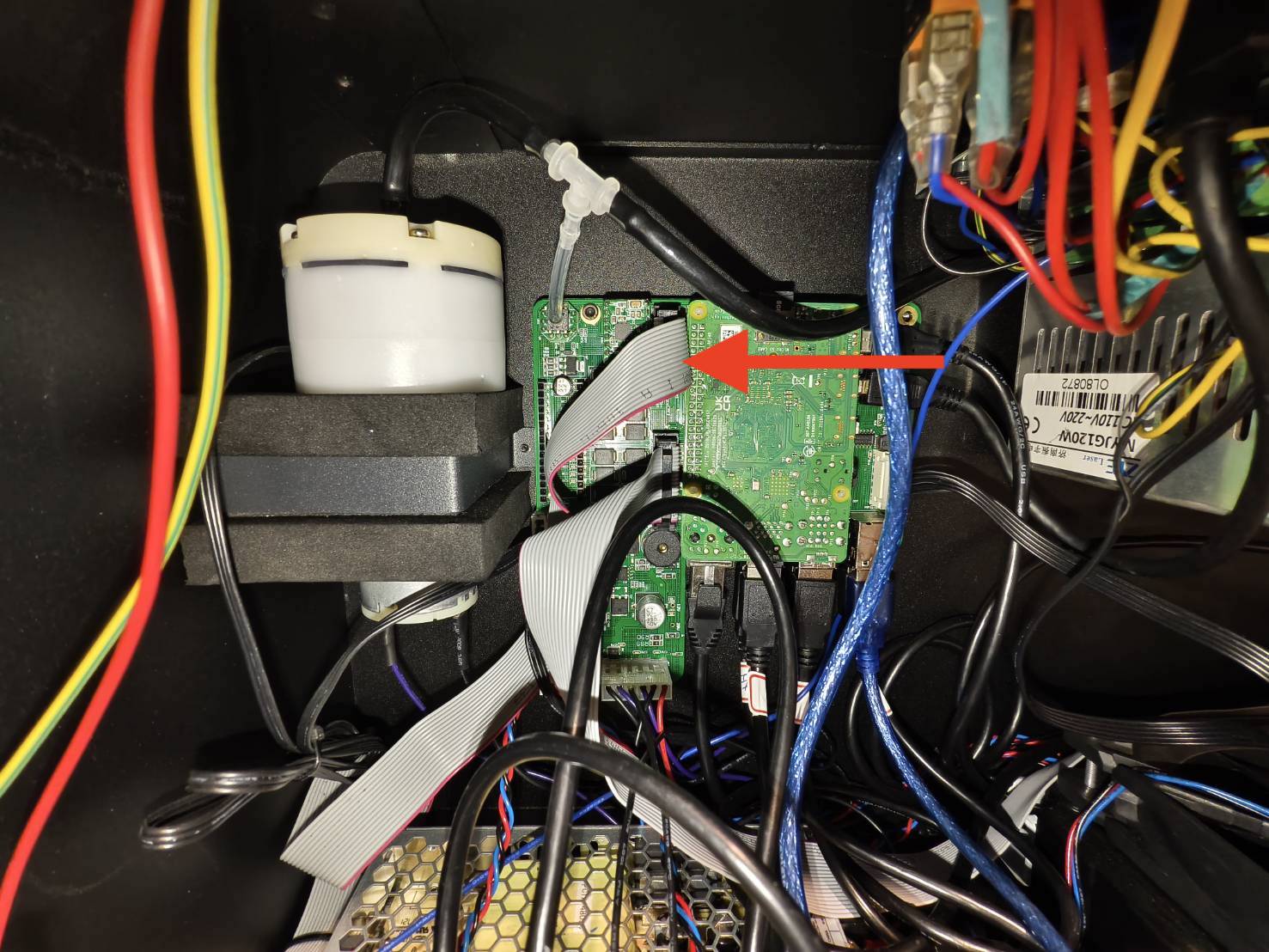

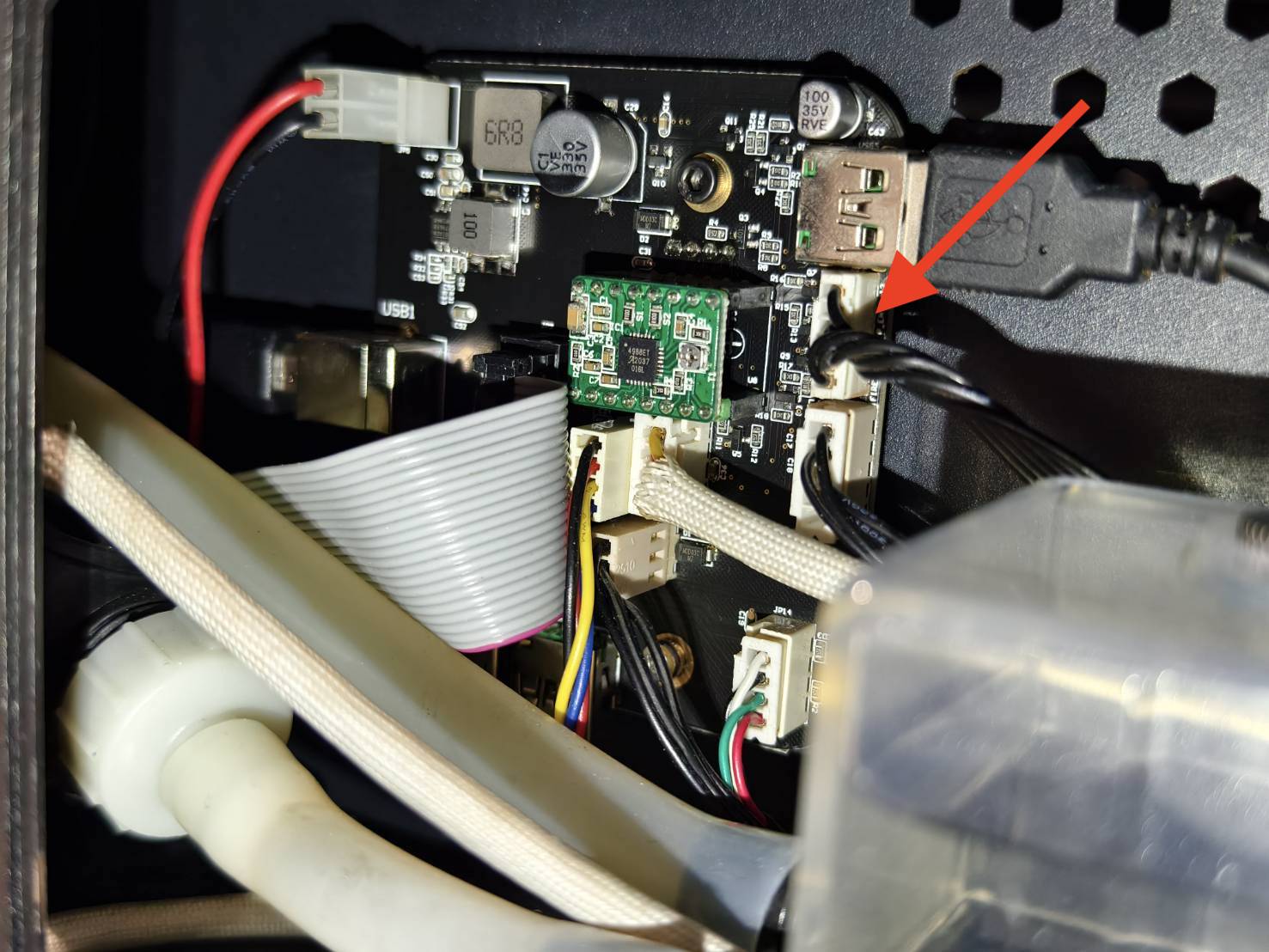

Irrota Z-akselin rajakytkimien lattakaapeli päälevyltä ja tarkista kuvake paneelissa. Ovatko molemmat kuvakkeet suljettuja?



  • Sammuta kone.

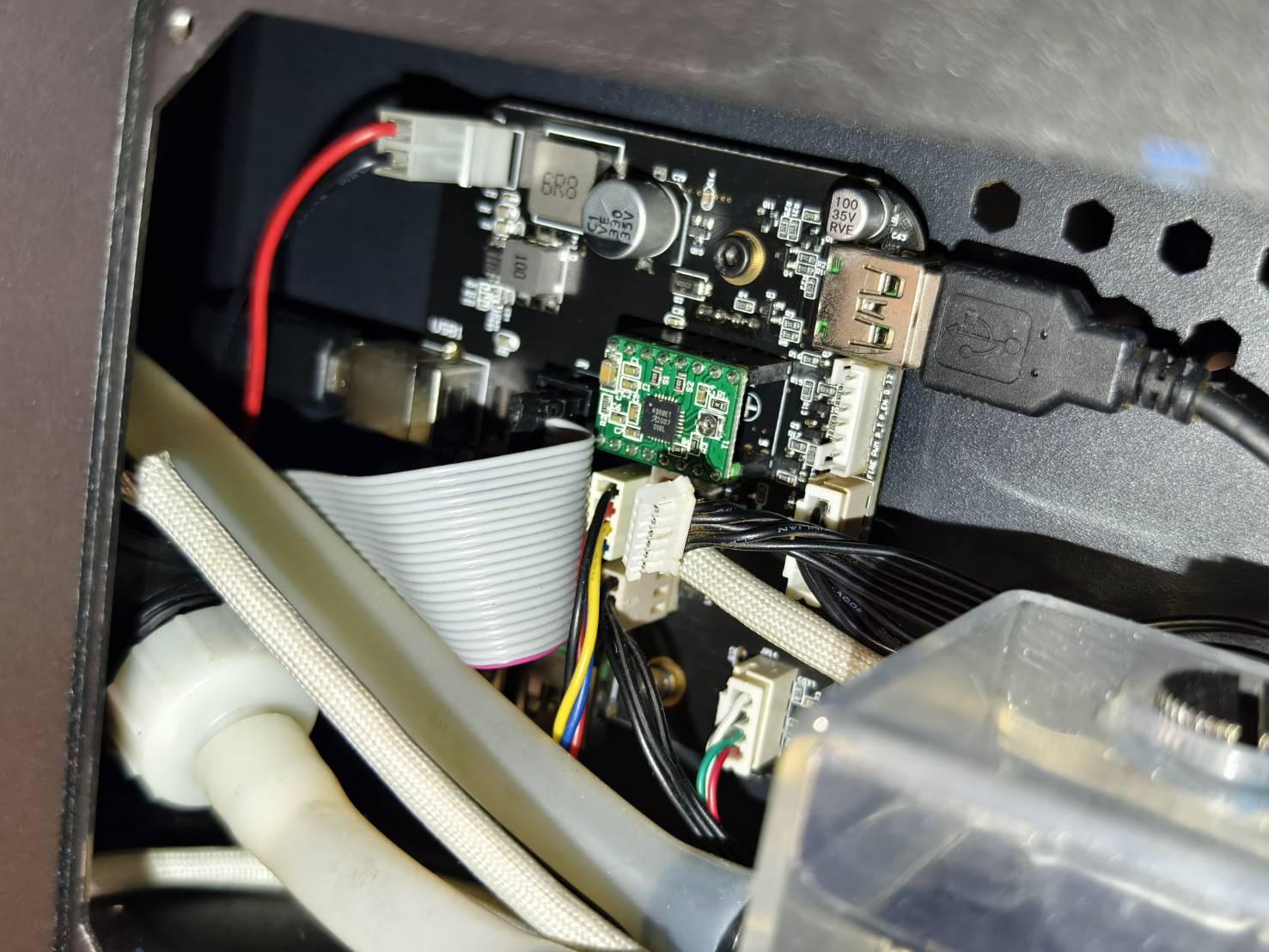

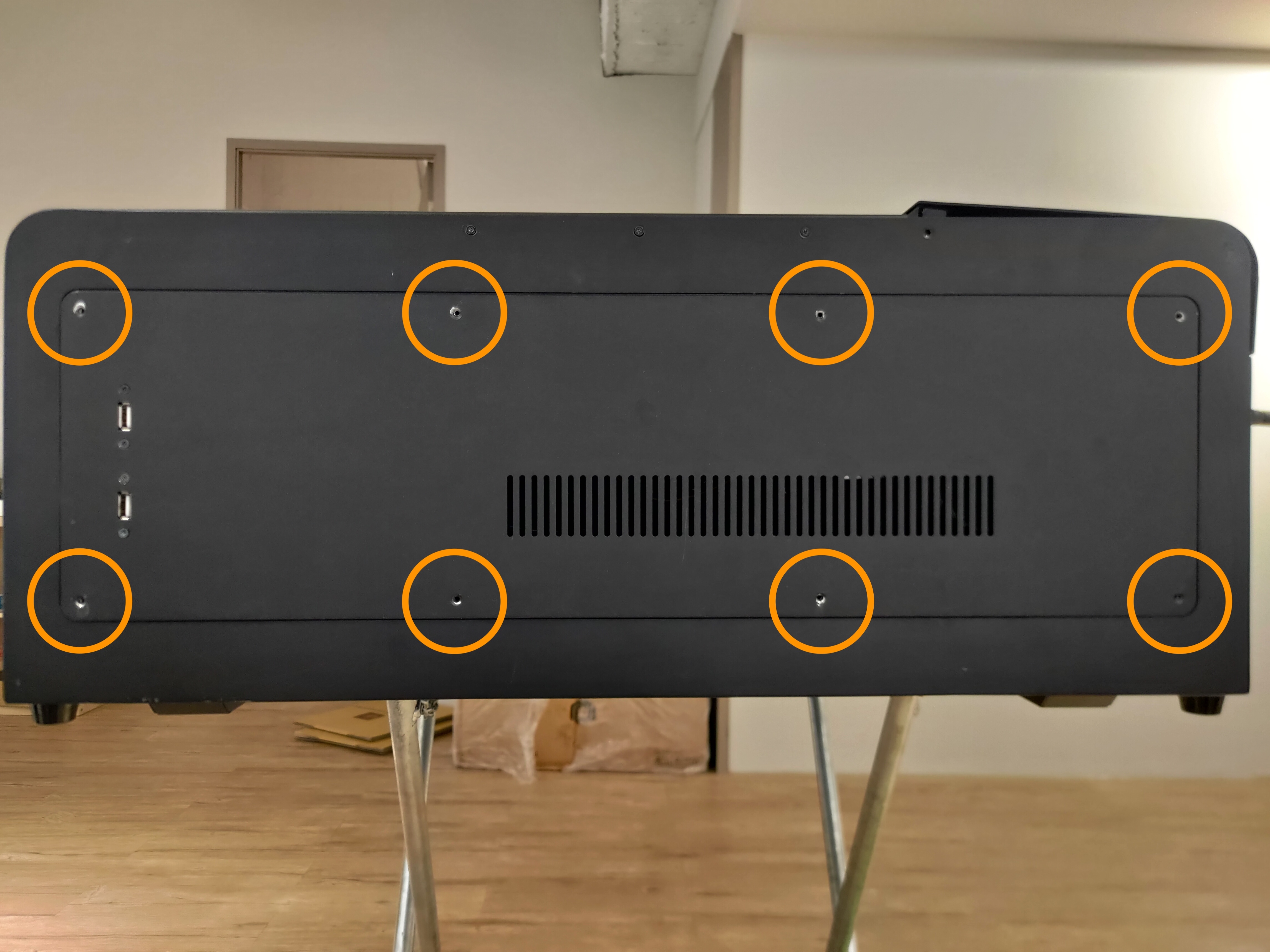

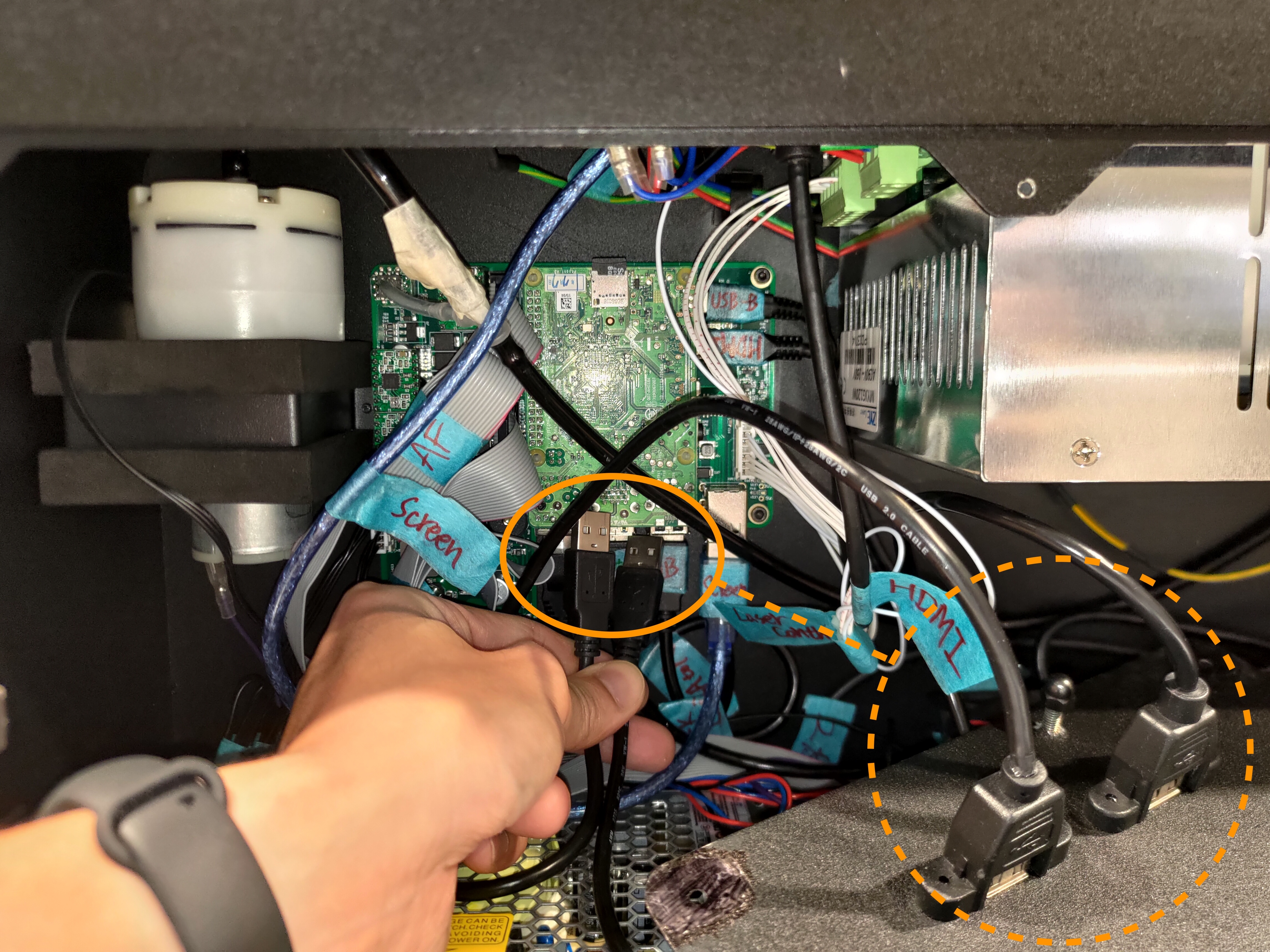

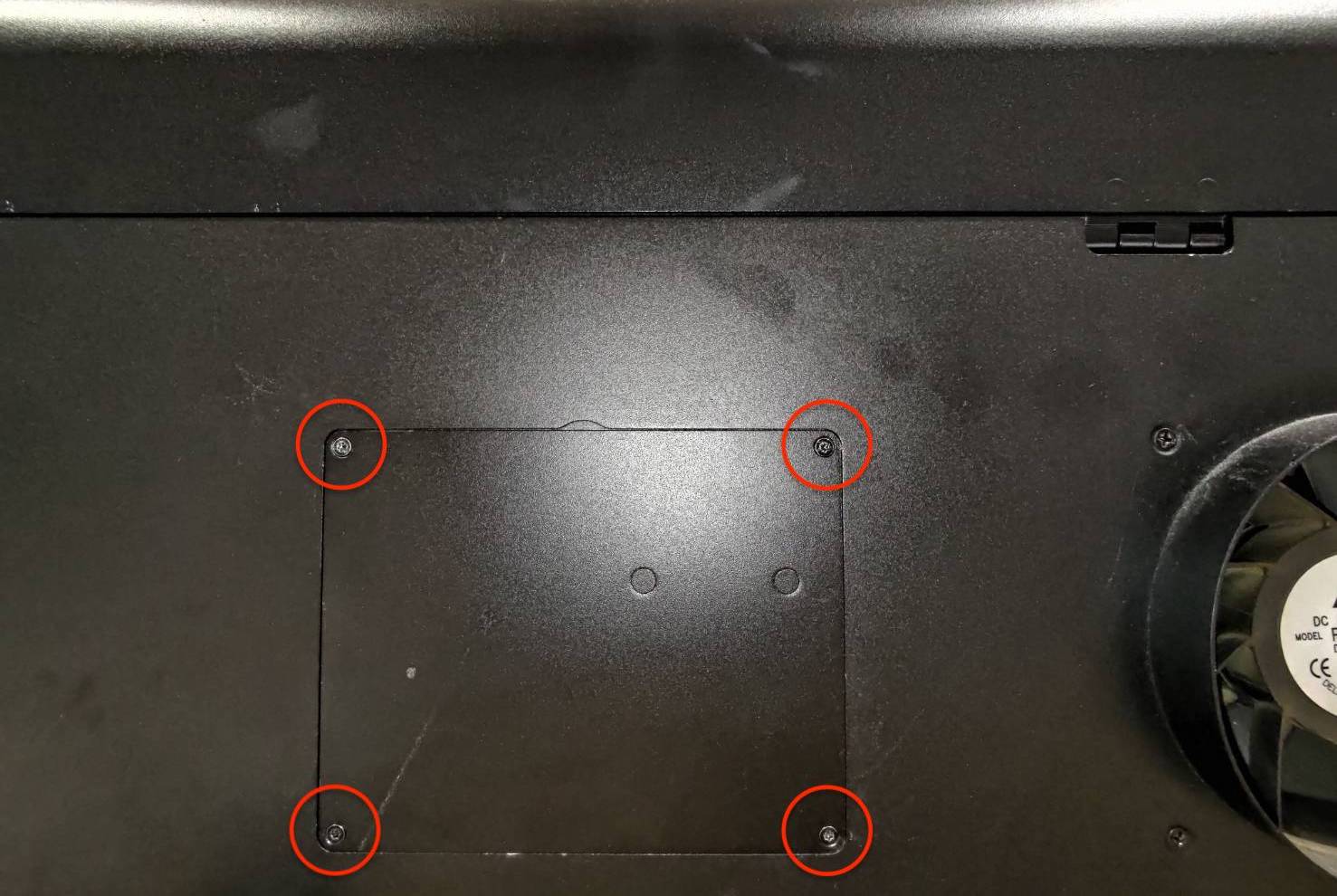

    Irrota sivukansi ruuvaamalla nämä T8-ruuvit irti ja irrota kaksi USB-jatkojohtoa.
    (Katso kaaviota , jos piirilevysi ei ole samanlainen kuin kuvassa.)

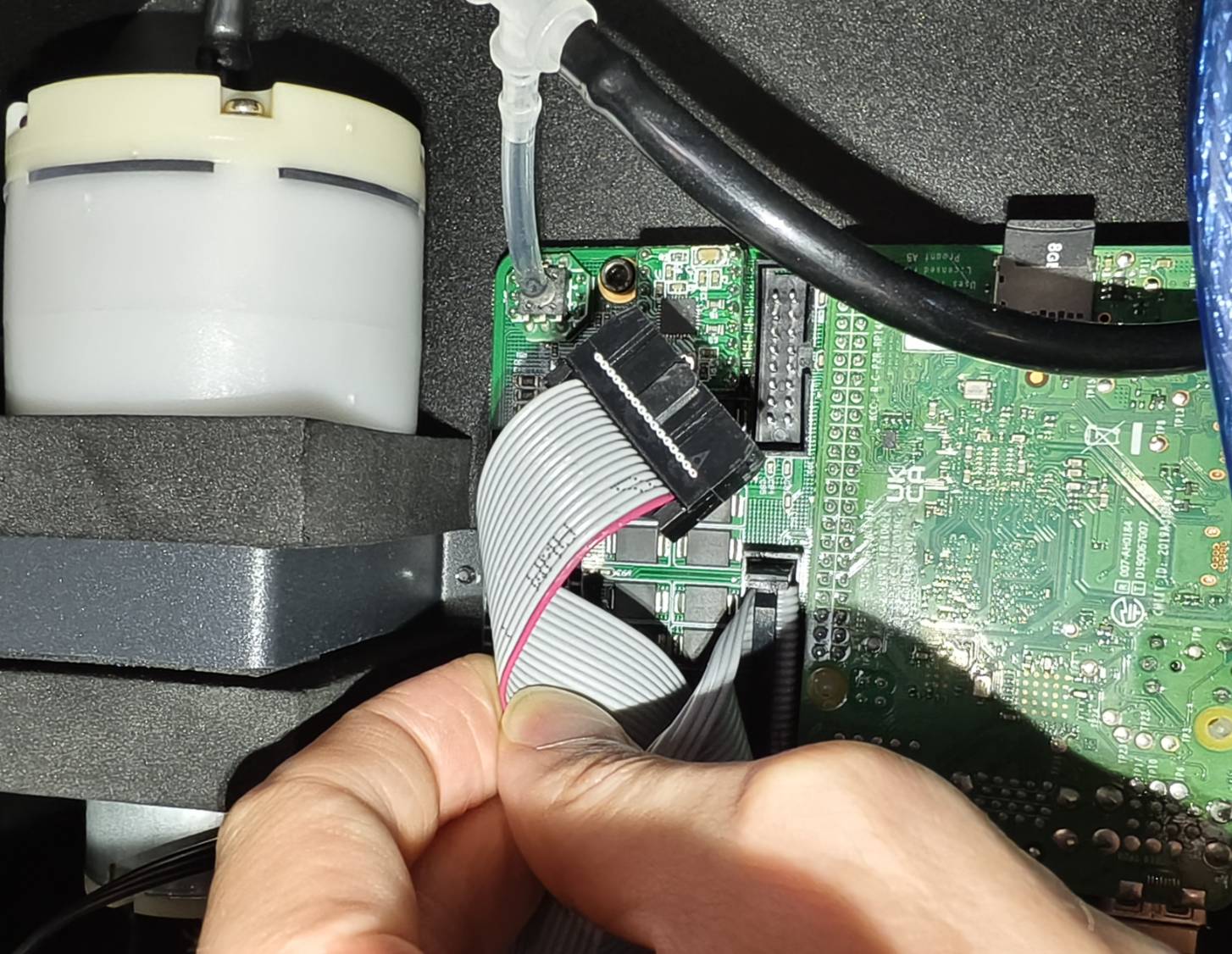

  • Irrota Z-akselin rajakytkimien lattakaapeli.
    (Katso kaaviota , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Käynnistä kone ja tarkista kuvakkeet. Ovatko molemmat kuvakkeet suljettuja?



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat ovat suljettuja >> Tallenna video >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Z-akselin rajakytkimen lattakaapeli on viallinen ja se on vaihdettava
      2. AF-painikekortti on viallinen ja se on vaihdettava
  • Ei, yksi tai molemmat pysyvät auki >> Tallenna video >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen ja se on vaihdettava.



Vaihe A4

Kytke Z-akselin rajakytkimen kaapeli uudelleen.
Siirry ohjauspaneelissa kohtaan "Ylläpito" ja paina molempia Z-akselin rajakytkimiä nähdäksesi kuvakkeen muuttuvan.
Toimivatko ylä- ja ala-Z-akselin rajakuvakkeet normaalisti paneelissa?



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat ovat suljettuja >> Ongelma ratkaistu
    • Mahdollinen syy: fyysinen liitäntä oli huono
  • Ei, yksi tai molemmat eivät ole kiinni >> Vaihe A5



Vaihe A5

Tarkista yleismittarilla, toimivatko Z-akselin ylä- ja alarajakytkimet oikein.
(Ohita tämä vaihe ja ota yhteyttä asiakastukeen suoraan, jos yleismittaria ei ole saatavilla)
5-30 HEXA - X-, Y-, Z-akselin rajakytkimen testaus yleismittarilla



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat kytkimet toimivat oikein >> Tallenna video >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Emolevy on viallinen ja se on vaihdettava.
      2. AF-painikekortti on viallinen ja se on vaihdettava
      3. Z-akselin rajakytkimen lattakaapeli on viallinen ja se on vaihdettava
  • Ei, yksi niistä ei toimi >> Tallenna video >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Z-akselin rajakytkinsarja on viallinen ja se on vaihdettava



Vaihe B1

Tarkista, voiko alusta laukaista sekä Z-akselin ylä- että alarajakytkimet.
Laske ja nosta alustaa ylös nähdäksesi, voiko Z-akselin rajakytkimet laukaista.

Hyvä esimerkki - Laukaistu
Huono esimerkki - Ei laukaistu



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, molemmat kytkimet voidaan laukaista >> Vaihe C1
  • Ei, kone pitää jauhamisen ääntä, kun se saavuttaa rajan >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Alustaa ei ole vaakatasossa; se on säädettävä.
  • Ei, sitä voidaan liikuttaa vain yhteen suuntaan >> Vaihe B2
  • Ei, alusta ei liiku ollenkaan >> Vaihe B2



Vaihe B2

Yritä voidella 4 johtoruuvia ja katso, voiko alustaa siirtää.
Katso artikkelia. 4-3 Voitelu



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, alustaa voi nyt siirtää >> Vaihe B3



Vaihe B2.1

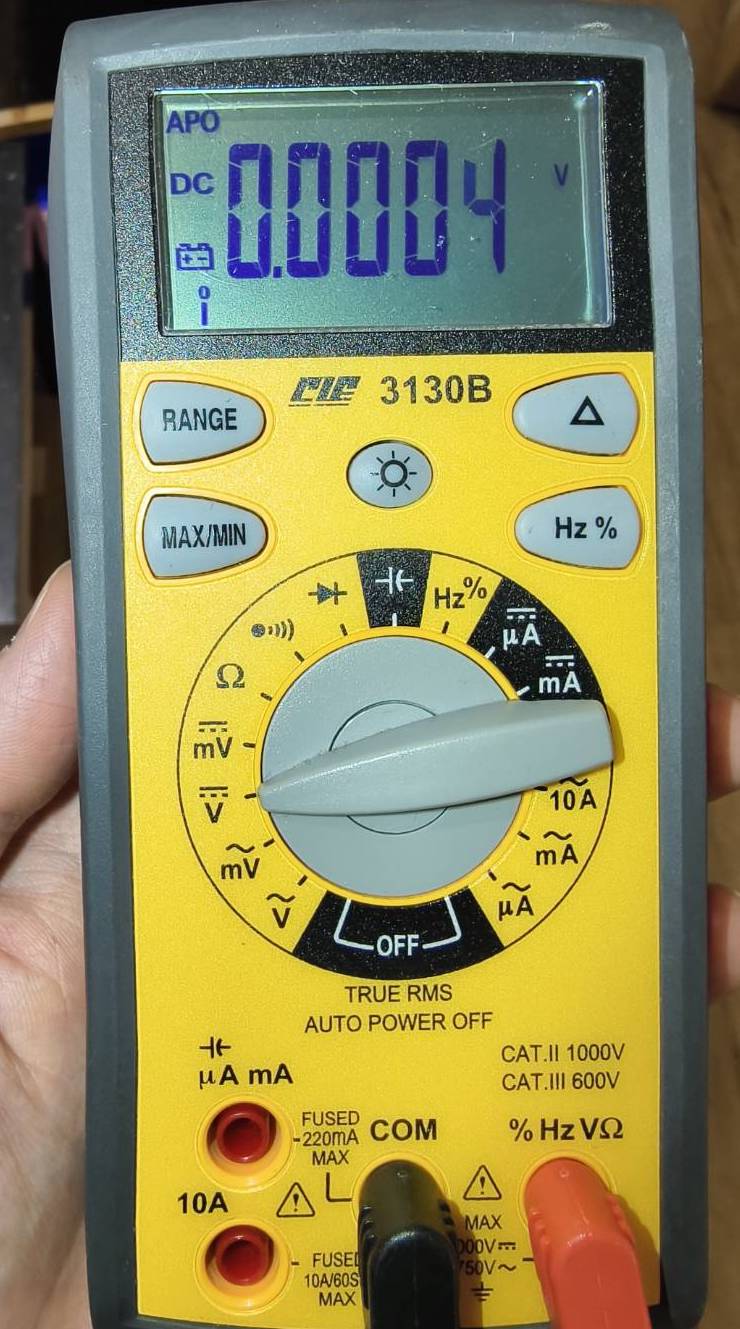

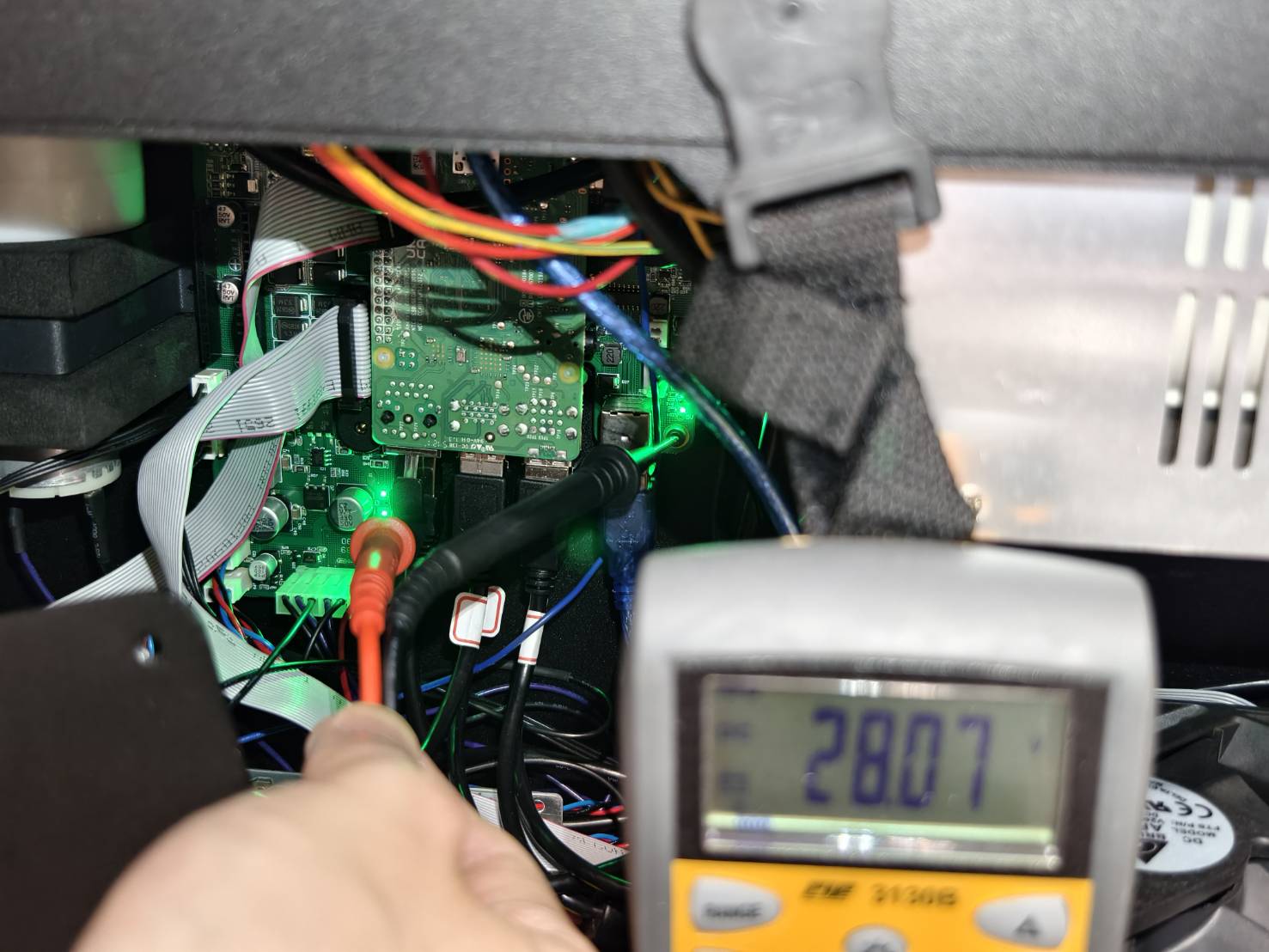

Mittaa emolevyn jännite yleismittarilla. Jännitteen pitäisi olla noin 28 V.
(Jos yleismittaria ei ole käytettävissä, ohita tämä vaihe ja siirry kohtaan Vaihe B3.)

  • Sammuta kone.
    Irrota sivukansi ruuvaamalla nämä T8-ruuvit irti ja irrota kaksi USB-jatkojohtoa.
    (Katso kaaviota , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Vaihda yleismittari DC-mittaustilaan.



  • Etsi mittauspisteet.

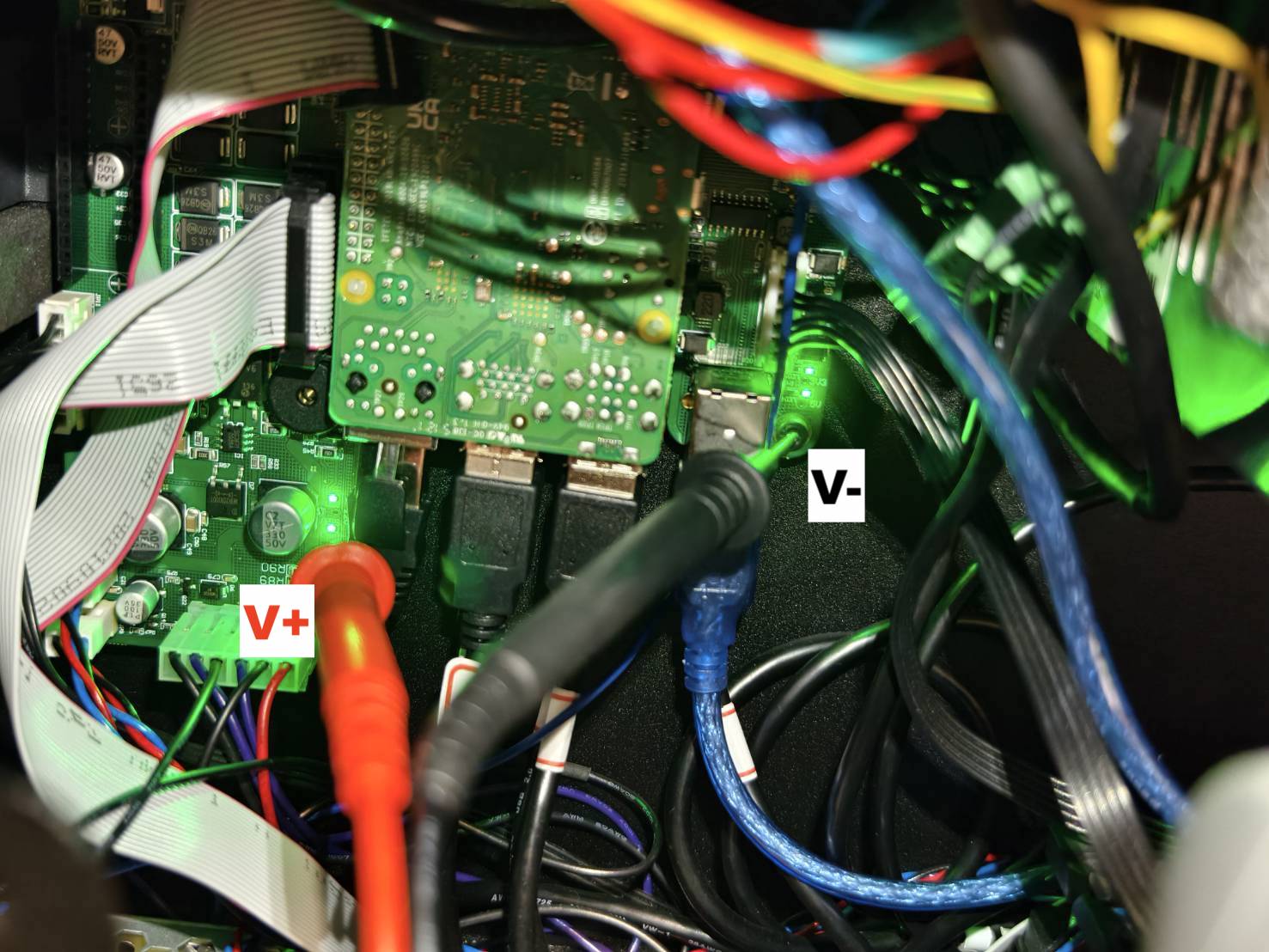

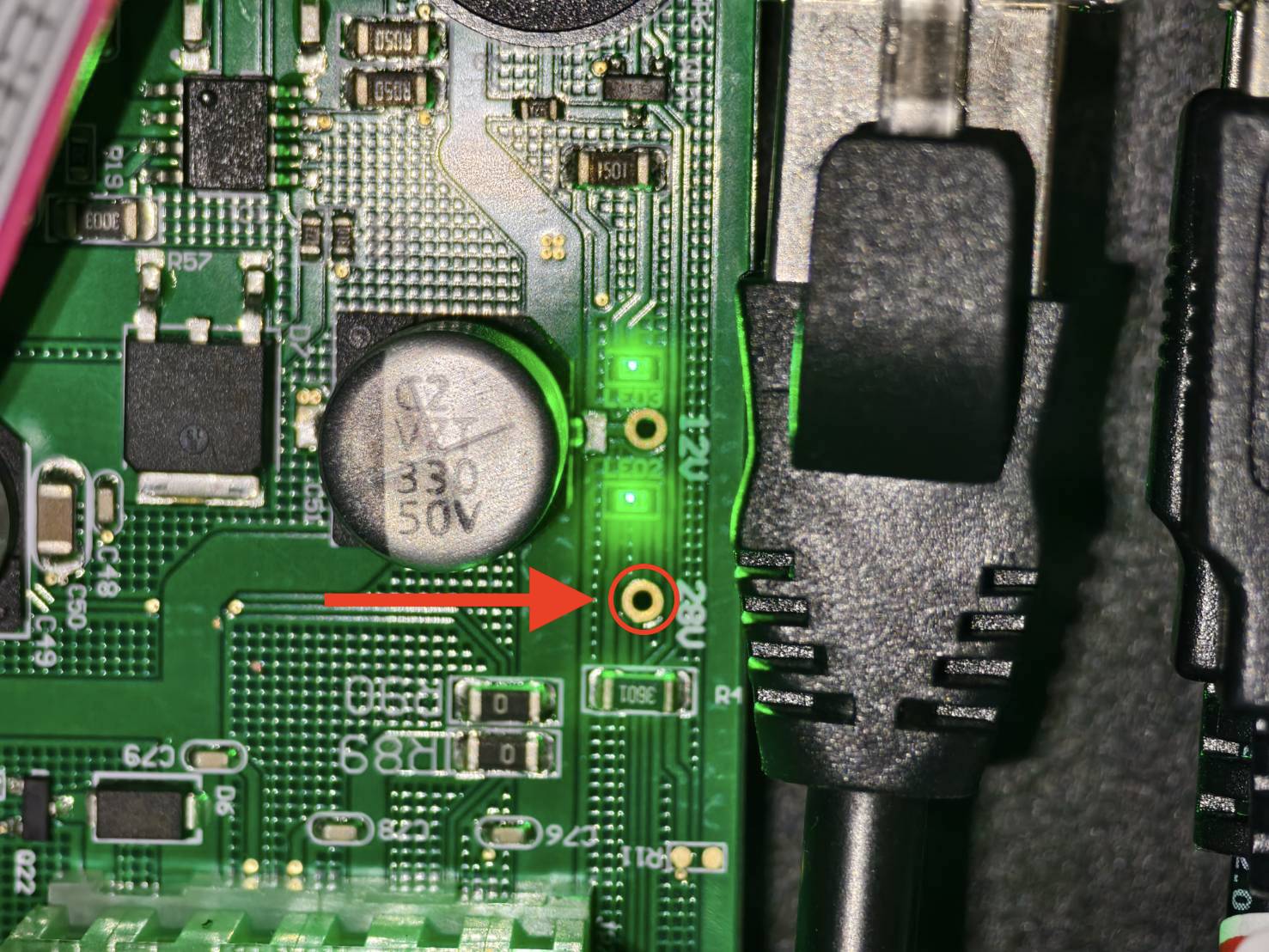

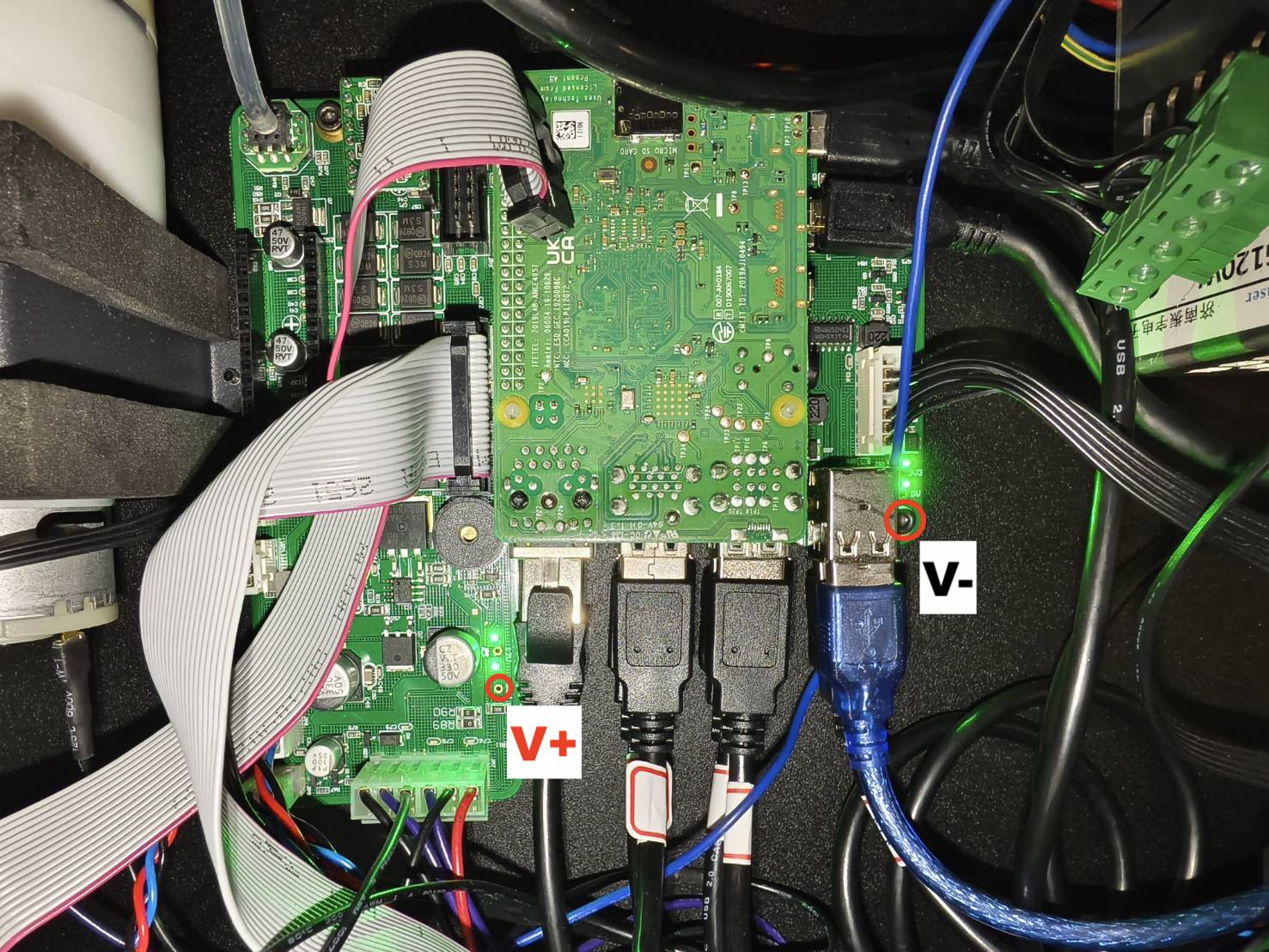

    V+ -anturi koskettaa pientä pronssireikää lähellä vasenta alareunaa olevaa vihreää
    V- -anturi koskettaa oikeassa alareunassa olevaa mustaa kuusiokoloruuvia.



Määritä testitulos ja seuraava toimenpide.



Vaihe B3

Irrota ja kytke uudelleen seuraavat kaapelit. Sen jälkeen yritä laskea ja nostaa alustaa.

  • Emolevyn lattakaapeli.
    (Katso kaaviota , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Z-akselin moottorin kaapeli AF-painikekortilla.




Määritä testitulos ja seuraava toimenpide.

  • Alustaa voi nyt laskea ja nostaa >> Vaihe B1
  • Ei, sitä voidaan liikuttaa vain yhteen suuntaan >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. AF-painikekortti on viallinen ja se on vaihdettava
      2. Z-akselin rajakytkimen lattakaapeli on viallinen ja se on vaihdettava
      3. Emolevy on viallinen ja se on vaihdettava (Epätodennäköisempää)
      4. Z-akselin moottori on viallinen (Vähemmän todennäköistä)
  • Ei, alusta ei liiku ollenkaan >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. AF-painikekortti on viallinen ja se on vaihdettava
      2. Z-akselin rajakytkimen lattakaapeli on viallinen ja se on vaihdettava
      3. Emolevy on viallinen ja se on vaihdettava
      4. Z-akselin moottori on viallinen



Vaihe C1

Tarkista, onko anturi juuttunut sammuttamalla ja käynnistämällä kone uudelleen.

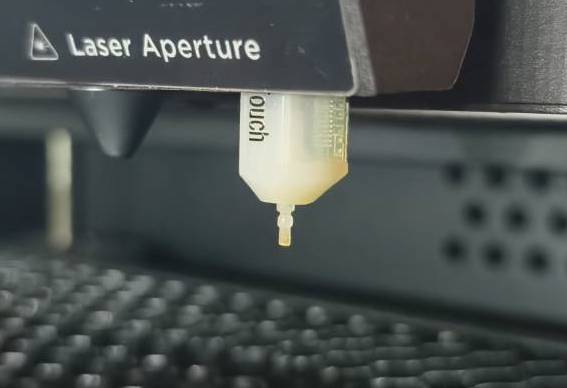

Käynnistä kone uudelleen, ja automaattitarkennusanturin pitäisi ponnahtaa automaattisesti ulos kahdesti.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, anturi ponnahtaa ulos >> Vaihe C2
  • Ei, anturi ei ponnahda ollenkaan ulos >> Vaihe C1.1
  • Anturi on jo ulkona ennen käynnistämistä >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Automaattitarkennusmoduuli on viallinen ja se on vaihdettava.



Vaihe C1.1

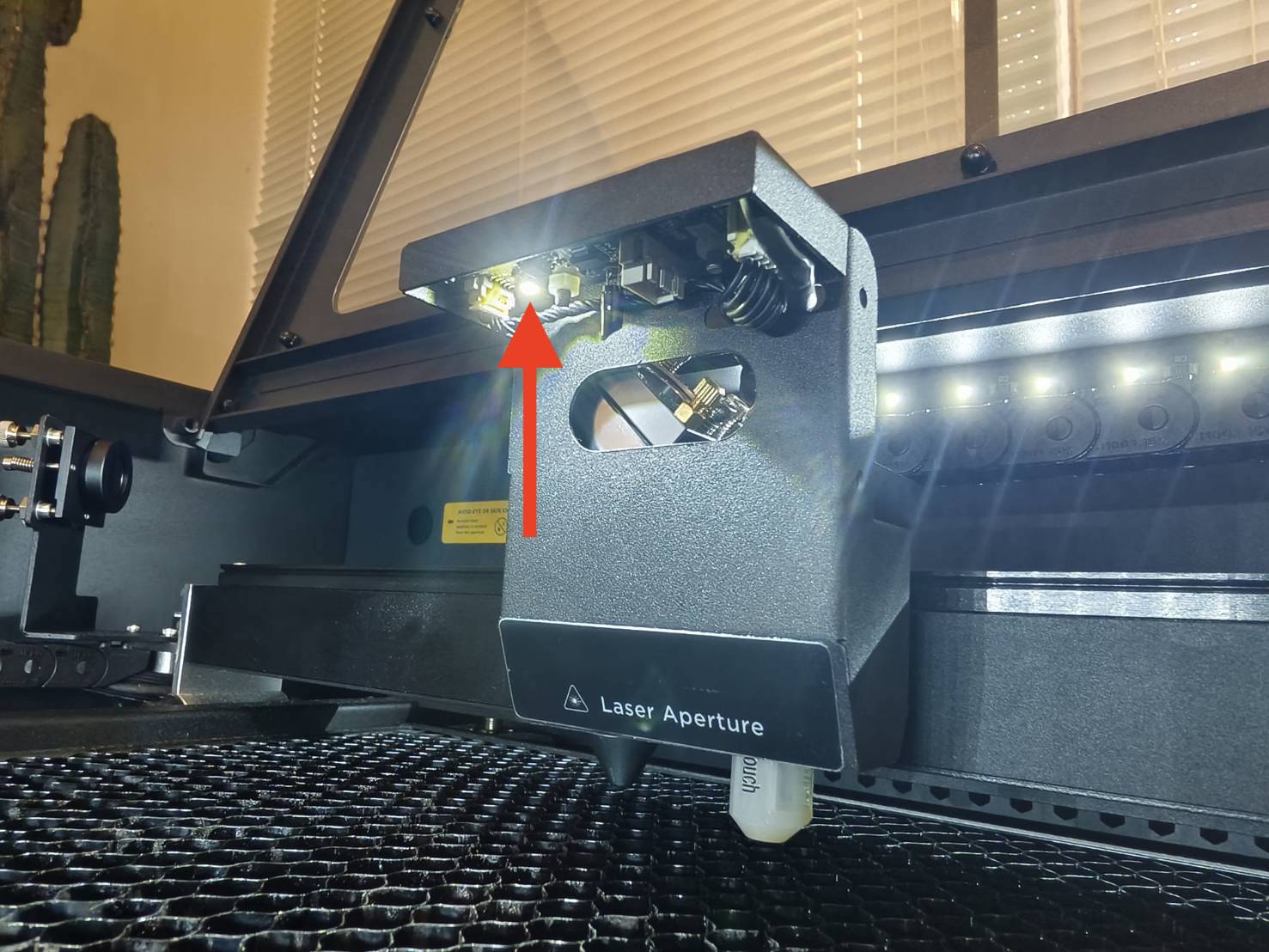

Tarkista, palaako kameran LED-valo, kun kone on päällä.



Määritä testitulos ja seuraava toimenpide.

  • Ei, LED ei pala >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      • HX-kameran LED- ja liekkianturikortti on viallinen
      • Liekkianturikortin 6-napainen kaapeli on viallinen (Vähemmän todennäköistä)
      • Piirturikortti on viallinen (Vähemmän todennäköistä)



Vaihe C1.2

Kytke seuraavat kaapelit uudelleen. Tarkista sen jälkeen, ponnahtaako anturi ulos, kun kone käynnistetään.

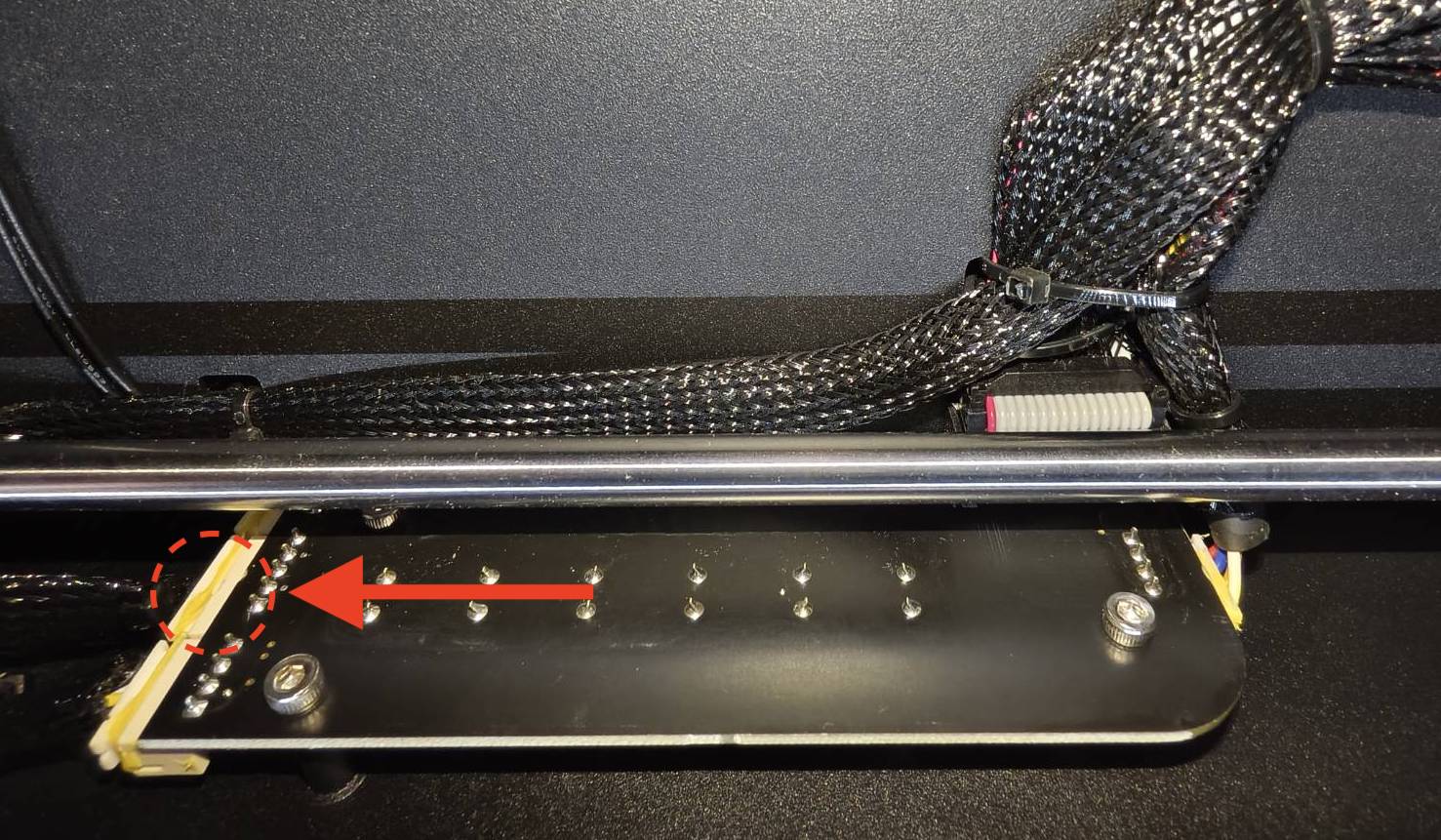

  • Piirturikortin 6-napainen kaapeli. (Takakansi on irrotettava T8-ruuvimeisselillä.) (Katso kaaviota , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Laservarren kameran LED-kortin 6-napainen kaapeli.

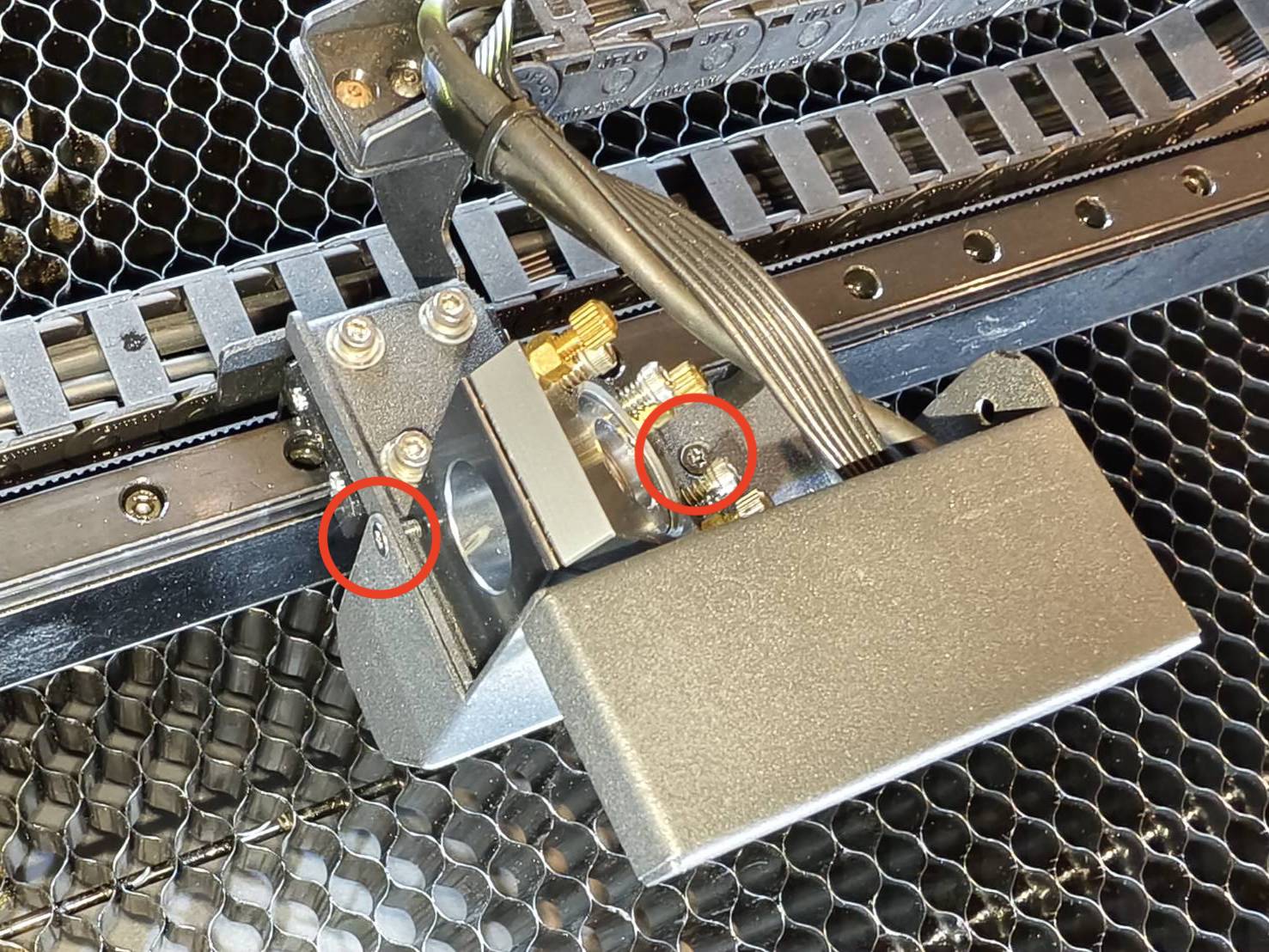

    (Laserpään suojus on irrotettava T8-ruuvimeisselillä.)



Määritä testitulos ja seuraava toimenpide.

  • Ei, LED ei pala >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      • HX-kameran LED- ja liekkianturikortti on viallinen
      • Liekkianturikortin 6-napainen kaapeli on viallinen (Vähemmän todennäköistä)
      • Piirturikortti on viallinen (Vähemmän todennäköistä)



Vaihe C1.3

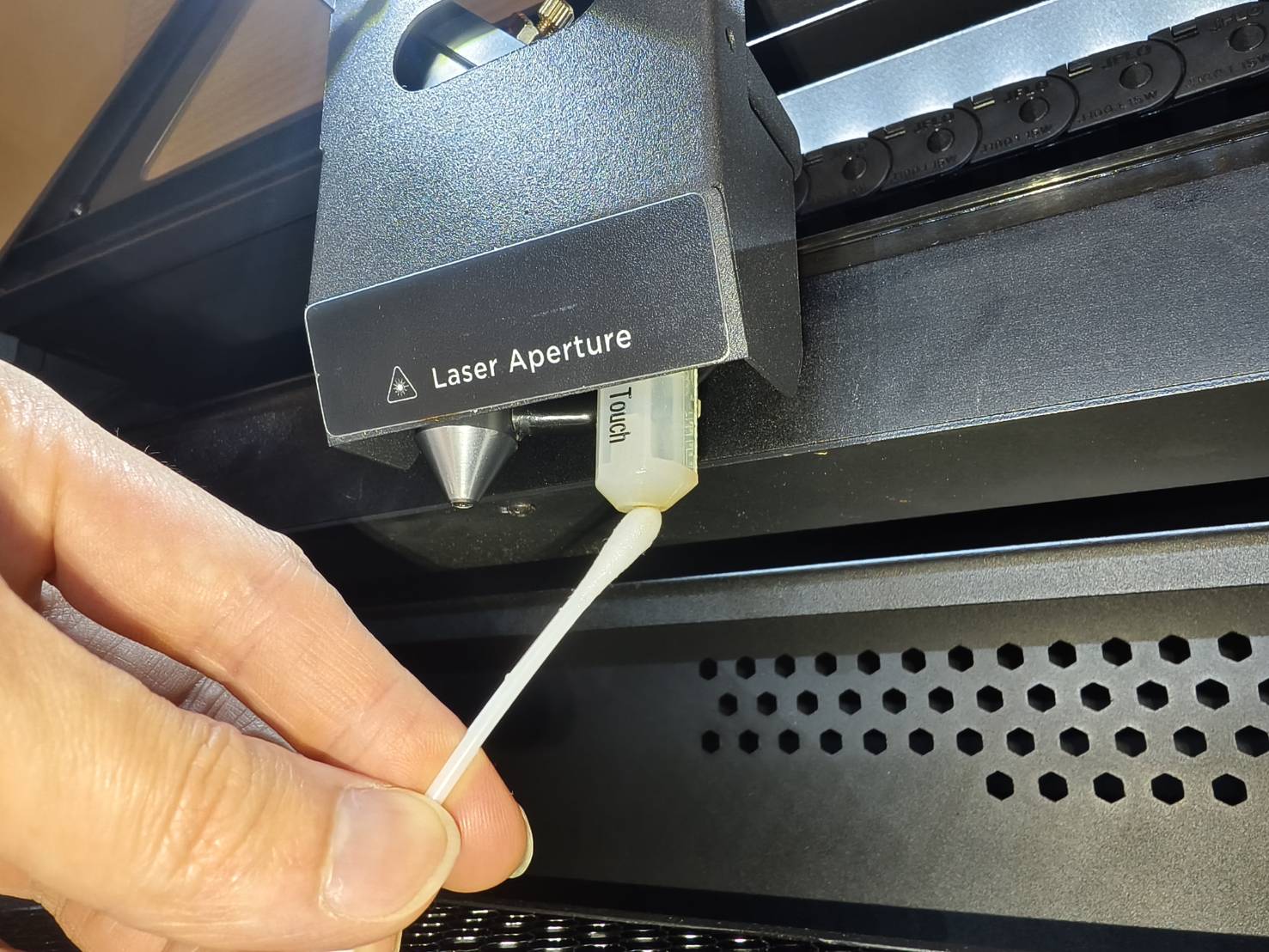

Puhdista automaattitarkennusmoduulin kärki vanupuikolla ja alkoholilla.
Puhdistuksen jälkeen kokeile sammuttaa ja käynnistää kone uudelleen nähdäksesi, tuleeko anturi esiin.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, anturi ponnahtaa ulos >> Vaihe C2
  • Ei, anturi ei ponnahda ollenkaan ulos >> Vaihe C1.4





Vaihe C1.4

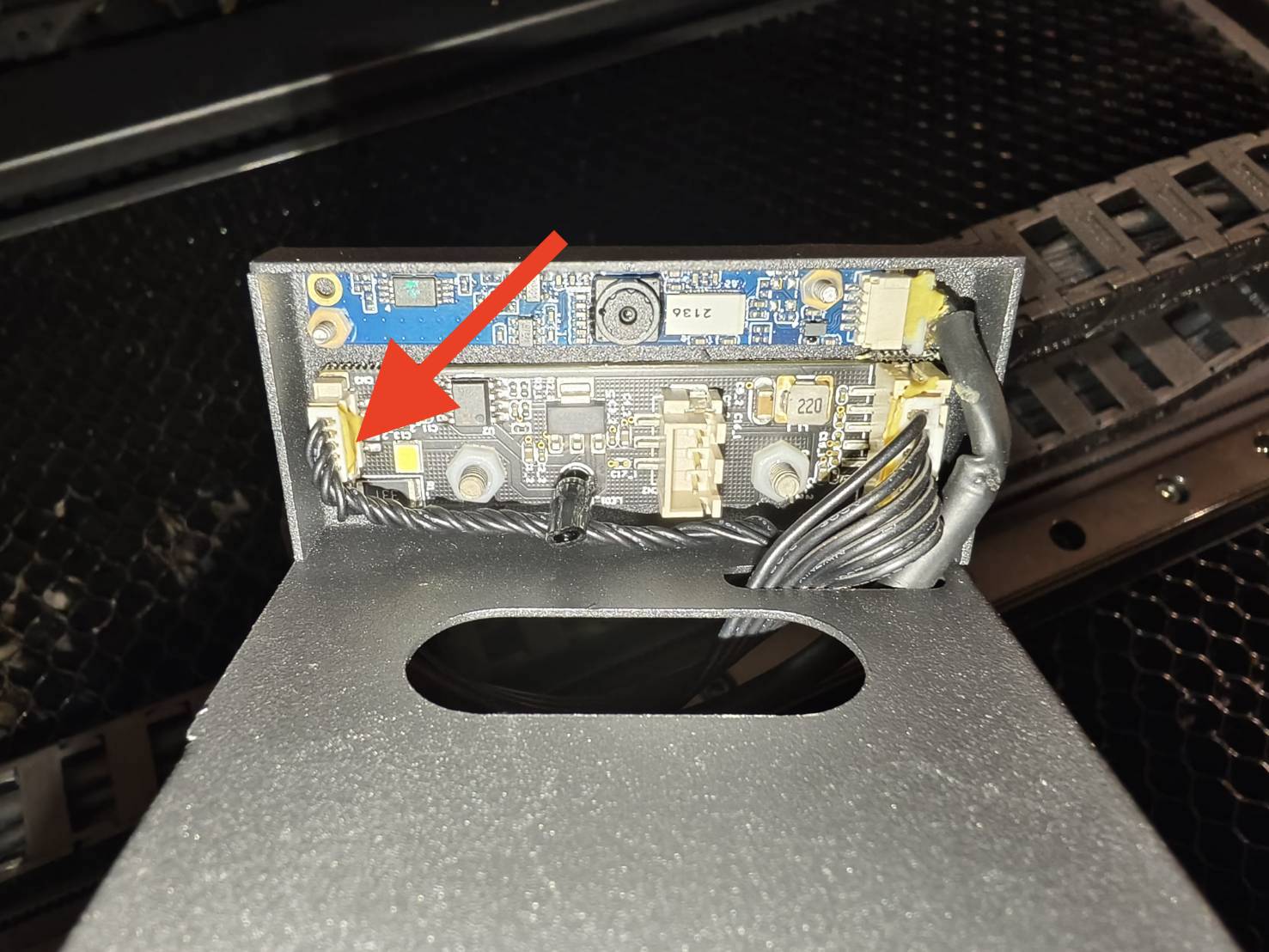

Kytke seuraavat kaapelit uudelleen. Tarkista sen jälkeen, ponnahtaako anturi ulos, kun kone käynnistetään.

  • Piirturikortin 6-napainen kaapeli. (Takakansi on irrotettava T8-ruuvimeisselillä.) (Katso kaaviota , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Laservarren kameran LED-kortin 6-napainen kaapeli.
    (Laserpään suojus on irrotettava T8-ruuvimeisselillä.)

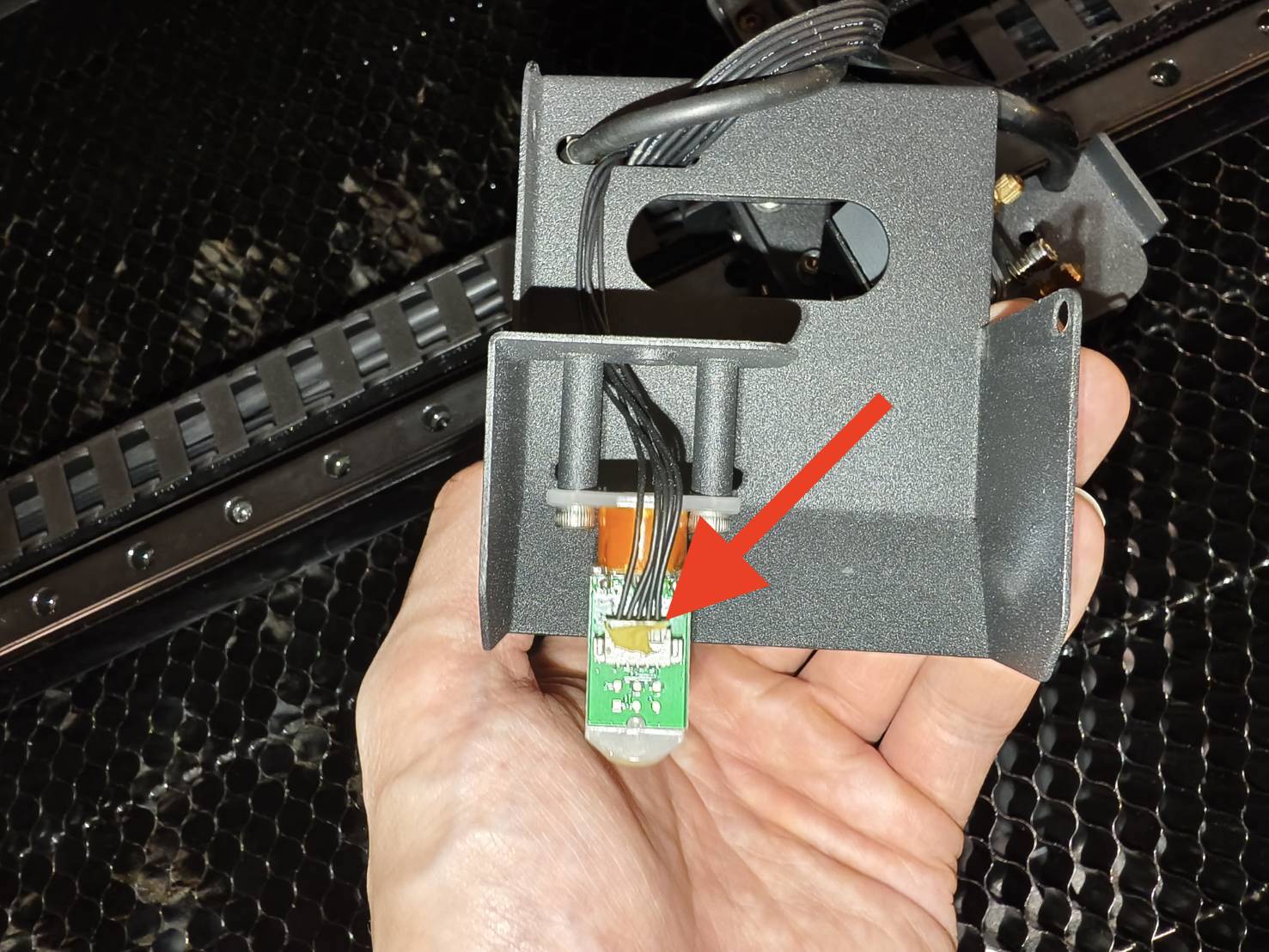

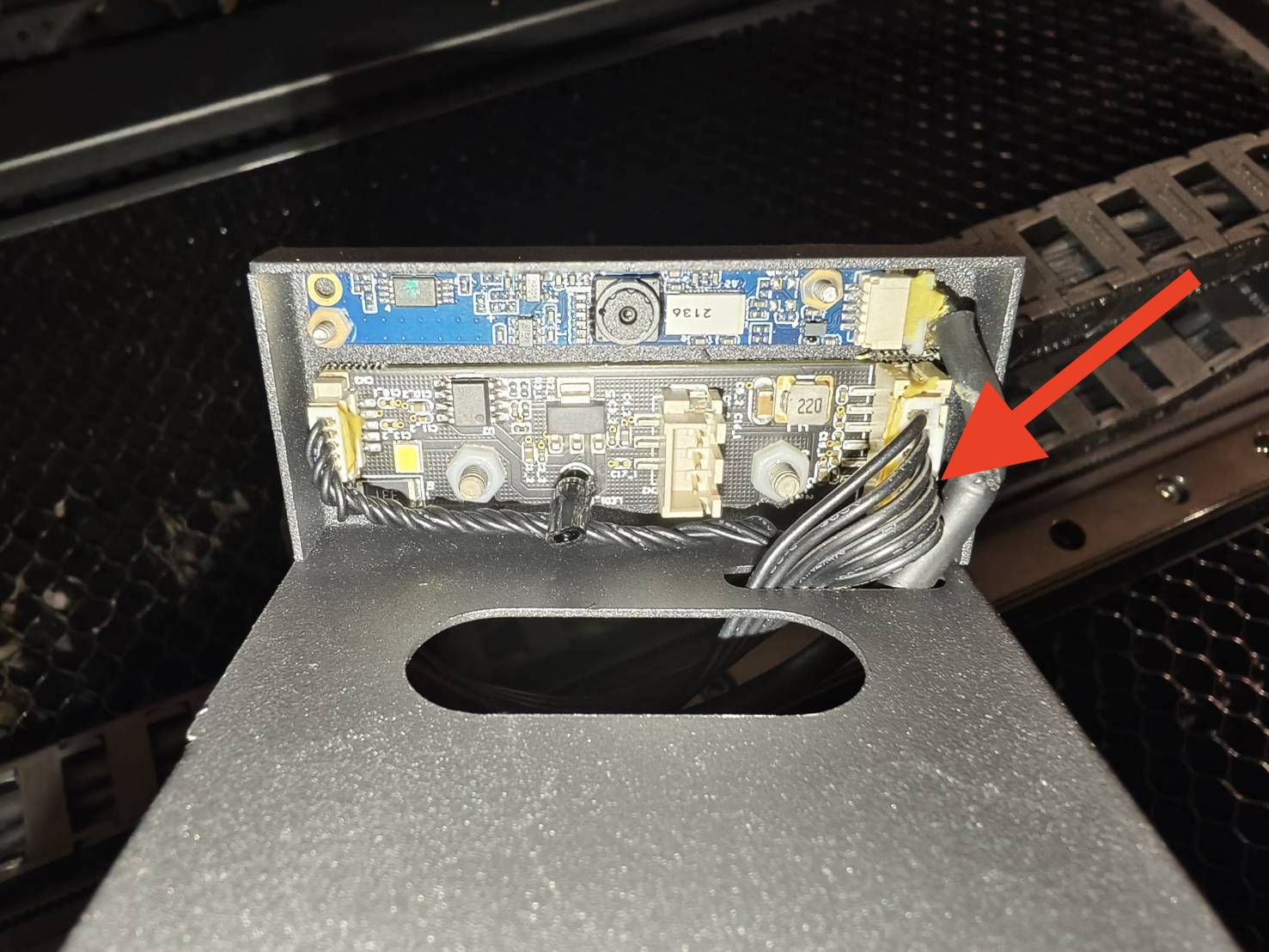

  • 5-napainen kaapeli kameran LED-kortilla ja automaattitarkennusmoduulissa.

Määritä testitulos ja seuraava toimenpide.

  • Kyllä, anturi ponnahtaa ulos >> Vaihe C2
  • Ei, anturi ei ponnahda ollenkaan ulos >> Vaihe C1.5





Vaihe C1.5

Alusta SD-kortti uudelleen ja katso, tuleeko anturi esiin, kun käynnistät koneen.
Viitaten artikkeliin, 5-24 HEXA - SD-kortin uudelleenalustus.



Määritä testitulos ja seuraava toimenpide.

  • Kyllä, anturi ponnahtaa ulos >> Vaihe C2
  • Ei, anturi ei tule lainkaan esiin >> Ota yhteyttä asiakaspalveluun
    • Mahdollinen syy:
      1. Automaattitarkennusmoduuli on viallinen
      2. Automaattitarkennusmoduulin 5-napainen kaapeli on viallinen
      3. HX-kameran LED- ja liekkianturikortti on viallinen (vähemmän todennäköistä)
      4. Liekkianturikortin 6-napainen kaapeli on viallinen (Vähemmän todennäköistä)
      5. Piirturikortti on viallinen (Vähemmän todennäköistä)
      6. Emolevy on viallinen (vähemmän todennäköistä)



Vaihe C2

Aseta materiaali työskentelyalueelle ja paina "AF"-painiketta kahdesti nähdäksesi, toimiiko automaattitarkennus ja onko anturin muoto normaali.

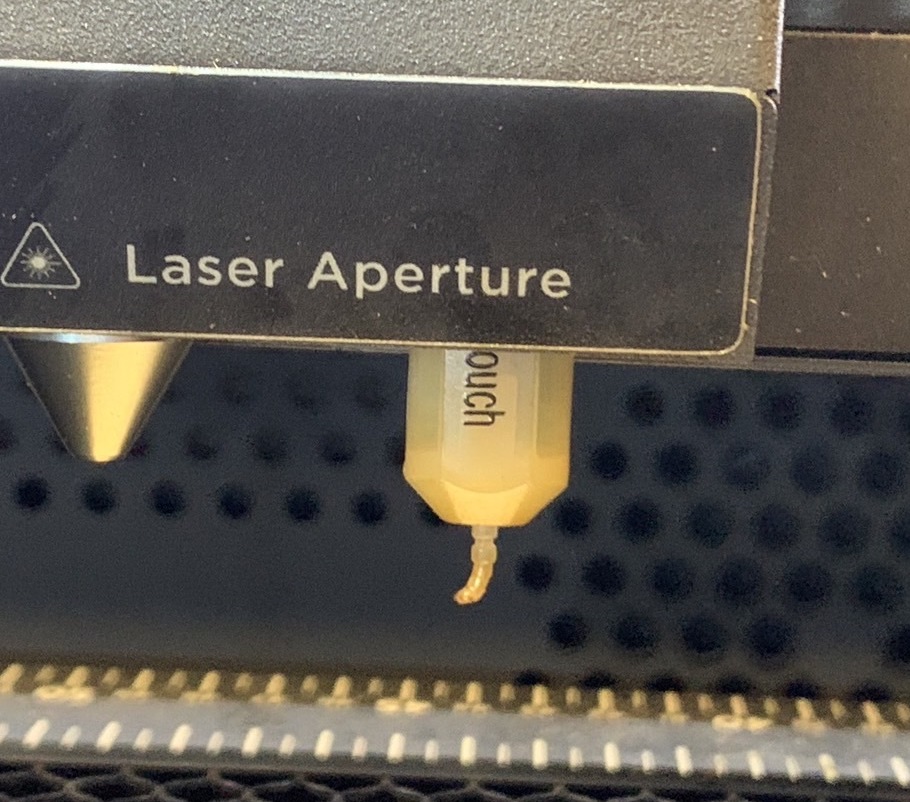

Tarkista muoto - Hyvä esimerkki
Tarkista muoto - Huono esimerkki



Määritä testitulos ja seuraava toimenpide.

  • Muoto ja toiminta ovat normaaleja >> Ongelma ratkaistu
  • Anturi näyttää kiertyneeltä >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Automaattitarkennusmoduuli on viallinen ja se on vaihdettava.
  • Automaattitarkennuksessa on edelleen ongelma >> Vaihe C3



Vaihe C3

Kytke seuraavat kaapelit uudelleen. Tarkista sen jälkeen, jatkuuko ongelma.

  • Piirturikortin 6-napainen kaapeli. (Takakansi on irrotettava T8-ruuvimeisselillä.) (Katso kaaviota , jos piirilevysi ei ole samanlainen kuin kuvassa.)



  • Laservarren kameran LED-kortin 6-napainen kaapeli.
    (Laserpään suojus on irrotettava T8-ruuvimeisselillä.)



  • 5-napainen kaapeli kameran LED-kortilla ja automaattitarkennusmoduulissa.



Määritä testitulos ja seuraava toimenpide.

  • Toiminto toimii >> Ongelma ratkaistu
  • Automaattitarkennuksessa on edelleen ongelma >> Ota yhteyttä asiakastukeen
    • Mahdollinen syy:
      1. Automaattitarkennusmoduuli on viallinen
      2. Automaattitarkennusmoduulin 5-napainen kaapeli on viallinen
      3. HX-kameran LED- ja liekkianturikortti on viallinen (vähemmän todennäköistä)
      4. Liekkianturikortin 6-napainen kaapeli on viallinen (Vähemmän todennäköistä)
      5. Piirturikortti on viallinen (Vähemmän todennäköistä)
      6. Emolevy on viallinen (vähemmän todennäköistä)



Ota yhteyttä asiakastukeen

  • Seuraa alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

*Kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät koneesi ongelman tässä artikkelissa, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
