5B-1 Kameran esikatselu ja todellinen kaiverrusasento eivät täsmää tai ovat vääristyneet.

Kuvaus

Kun kameran esikatselun ja varsinaisen kaiverrussijainnin välillä on eroa tai vääristymää, se liittyy yleensä kameran kalibrointiin tai kameran suojukseen.
Jos poikkeama on pieni, se voidaan hienosäätää laitteen sisäänrakennetulla toiminnolla. Katso seuraavat vaiheet.

Vaihe 1

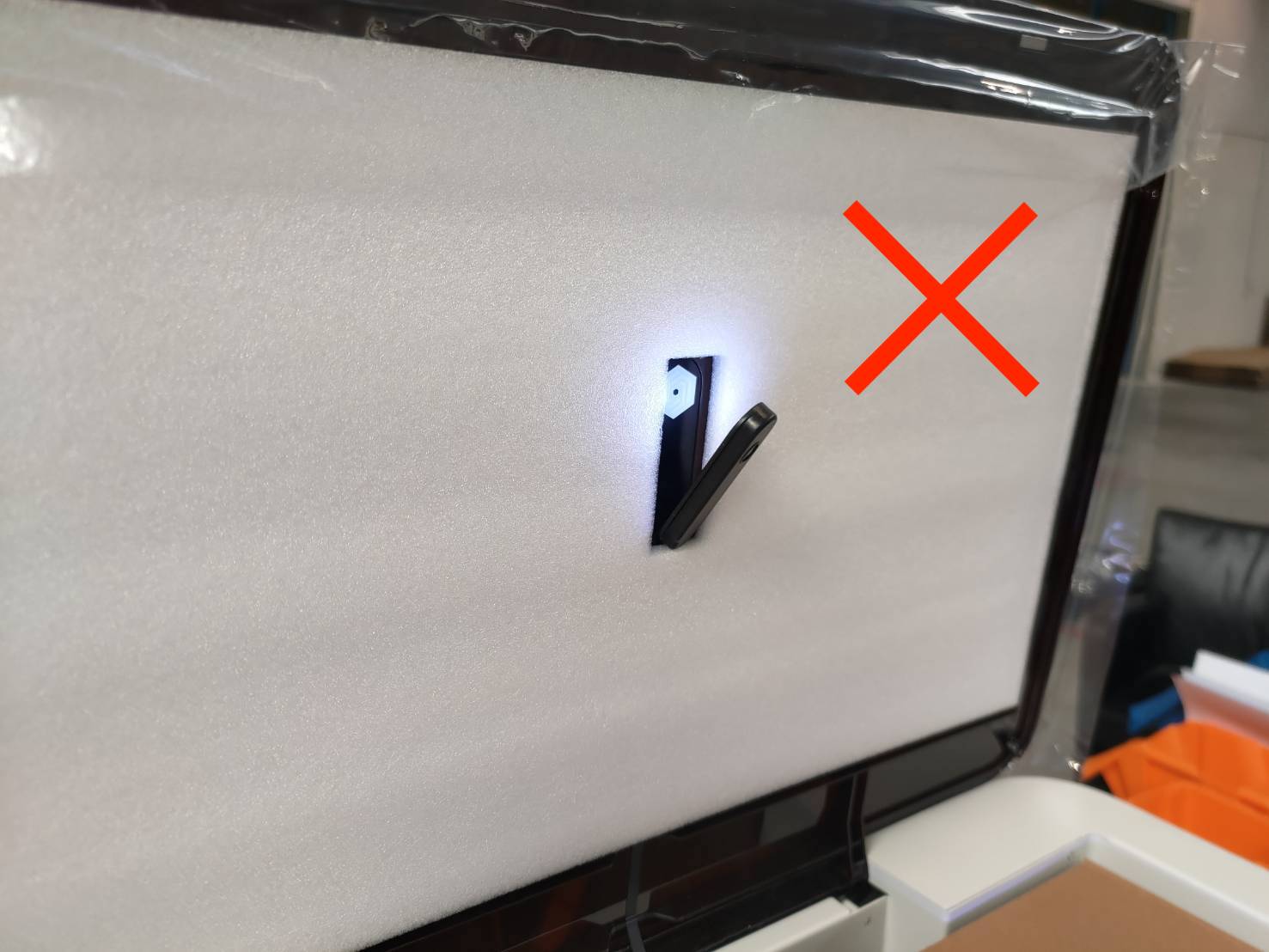

Tarkista, onko kameran suojus irronnut. Normaalisti kameran suojuksen pitäisi olla tukevasti kiinni ovessa. Ravista suojusta sormillasi nähdäksesi, onko se tukevasti kiinni.

Määritä tulos ja seuraava toimenpide:

Vaihe 1.1

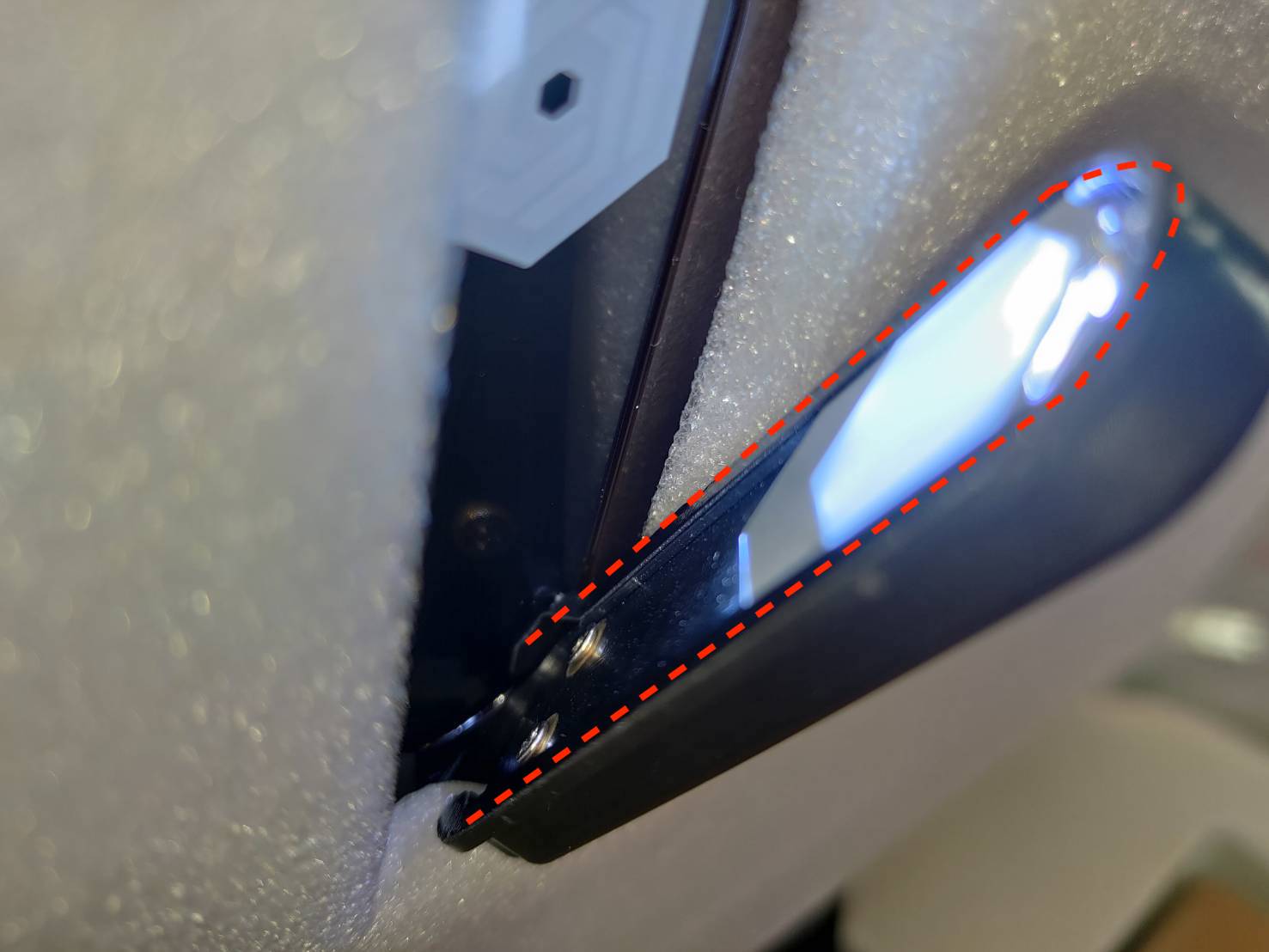

Levitä superliimaa suojuksen reunaan alla olevan kuvan mukaisesti.

Määritä tulos ja seuraava toimenpide:

Vaihe 2

Tarkista, ovatko ovessa ja peltilevyssä olevat kahdeksan ruuvia tiukasti kiinni. (8 kpl T8-ruuveja)

Vaihe 3

Suorita kameran kalibrointi moduulisi mukaisesti alla olevan linkin ohjeiden avulla ja testaa kameran esikatselu sen jälkeen.

10W/20W diodilaserimoduuli	2W infrapunalaserimoduuli	Tulostusmoduuli

Määritä tulos ja seuraava toimenpide:

Vaihe 4

Adorissa on sisäänrakennettu toiminto, jolla voidaan manuaalisesti säätää kameran esikatselun sijaintia.
Katso lisäohjeita artikkelista.
5-28 Kameran siirtymän manuaalinen säätö

Määritä tulos ja seuraava toimenpide:

Vaihe 4.1

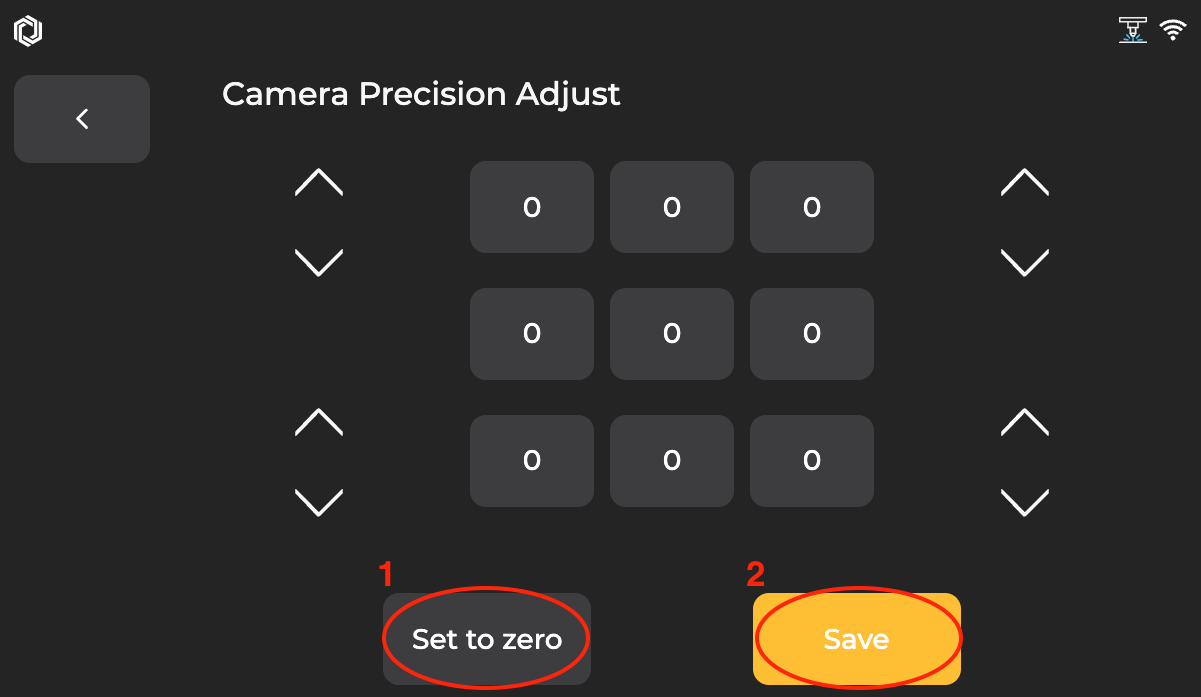

Aseta kaikki arvot nollaan ja tarkista kameran esikatselu uudelleen.

Määritä tulos ja seuraava toimenpide:

Vaihe 5 - Ota yhteyttä asiakaspalveluun

• Varmista, että valokuvat esikatselusta ja siirtymäasetusten arvoista ovat valmiina analysoitavaksi.

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat koneesi ongelman, on välttämätöntä jakaa jälleenmyyjän tai FLUX-tuen kanssa.
