2-4 Calibration de la caméra Promark

En plus de la fonction de prévisualisation infrarouge, Promark prend également en charge l'alignement par caméra. Veuillez suivre prioritairement les étapes suivantes pour effectuer la calibration de la caméra avant d'utiliser la fonction d'alignement par caméra.

Étape 1 - Positionner le motif d'échiquier

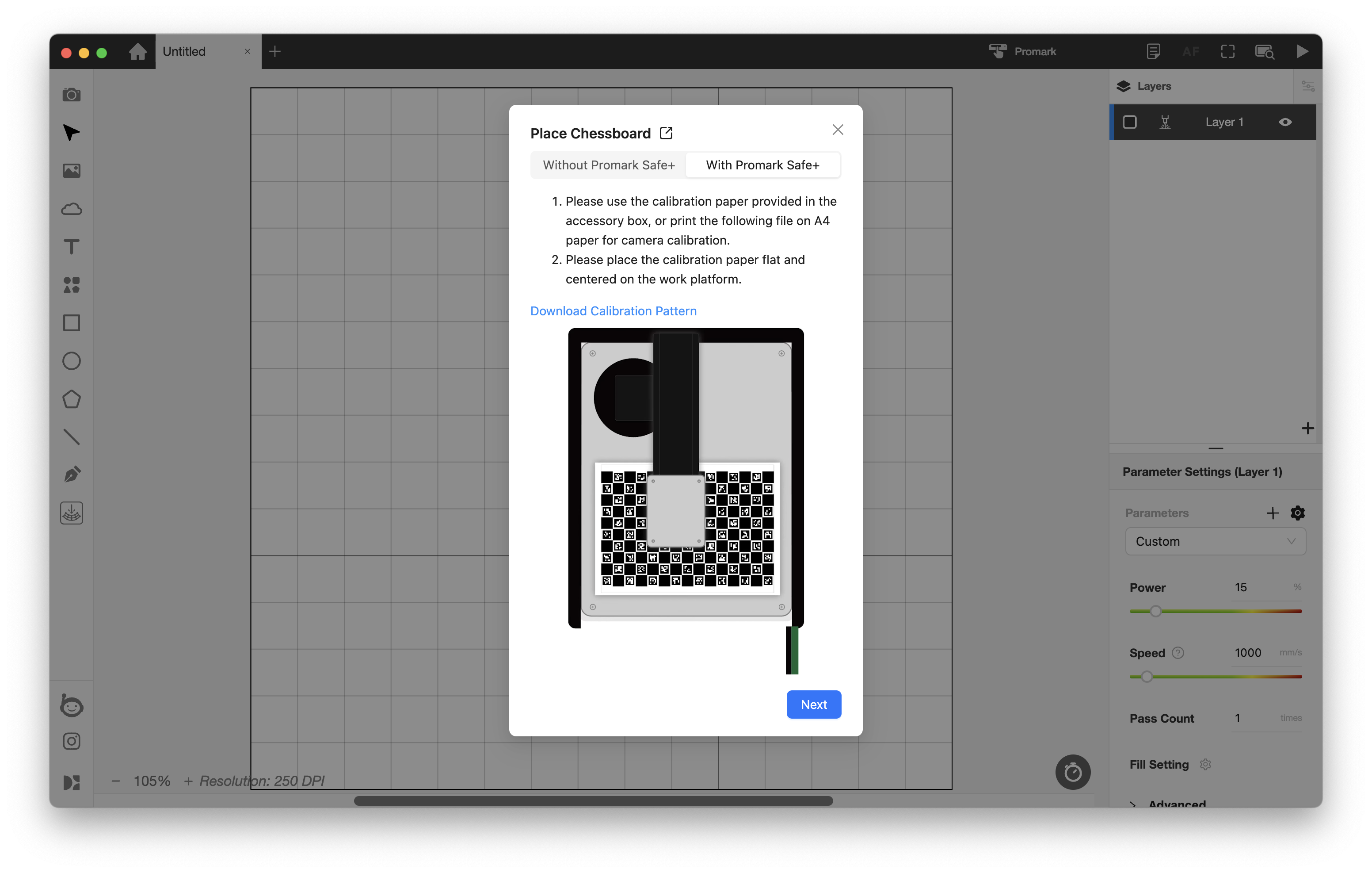

1-1. Placez le papier échiquier noir et blanc de la boîte d'accessoires au centre de la plateforme de travail, en vous assurant que le papier est complètement plat sans soulèvement, plis ou marques.

⚠︎ Si votre feuille d'échiquier est perdue ou endommagée, vous pouvez la télécharger depuis la fenêtre de calibration de la caméra ou imprimer ce fichier d'échiquier à l'aide d'une imprimante.
Veuillez vous assurer que l'échelle d'impression est réglée à 100%.

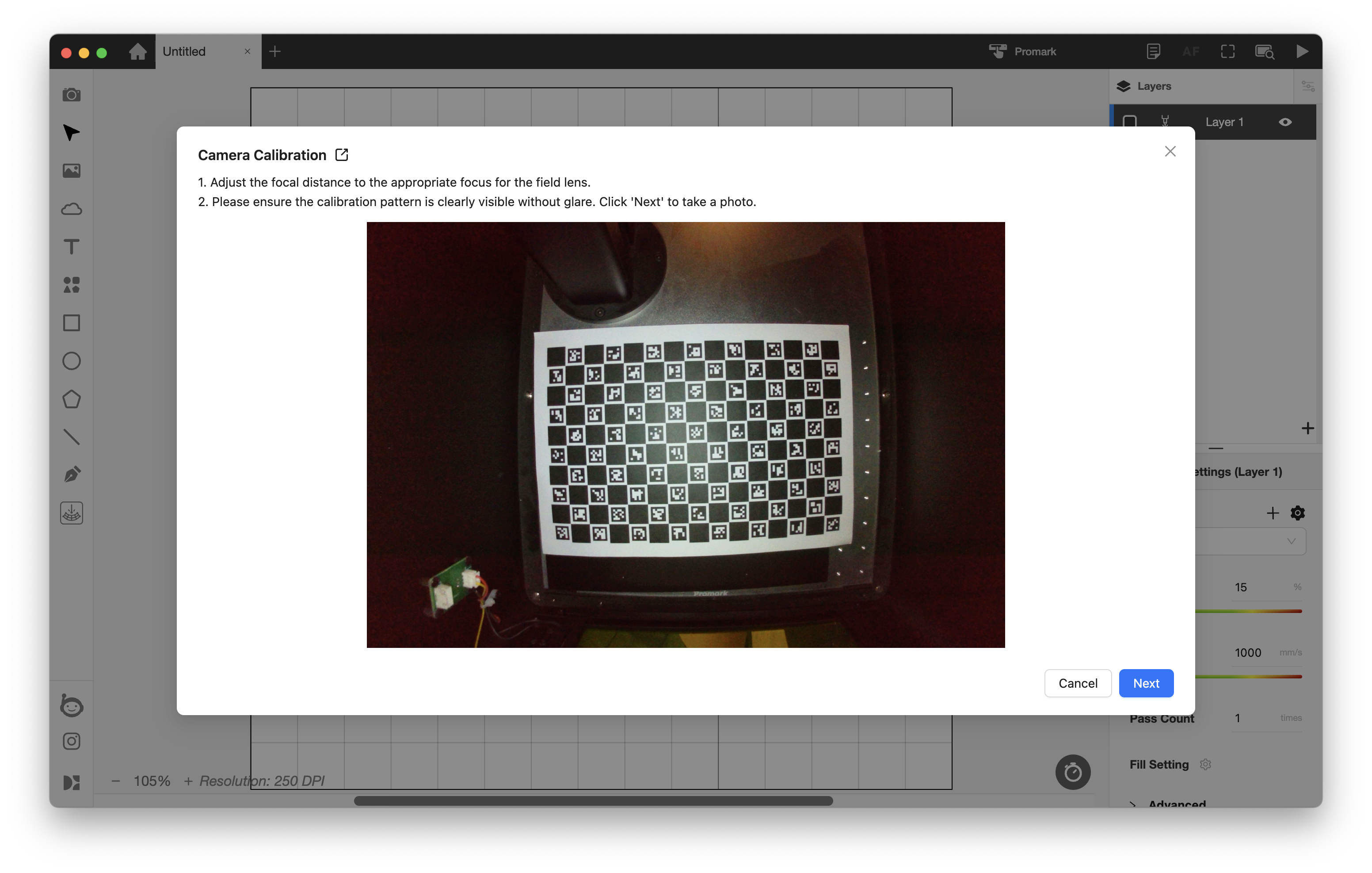

1-2. Ajustez la mise au point à la distance focale appropriée pour l'objectif. (Remarque : Il est normal que la zone affichée de l'échiquier paraisse plus petite avec une distance focale de 220 mm.)

1-3. Assurez-vous qu'il n'y ait pas de reflet sur l'échiquier et que chaque carré soit clairement visible. Cliquez sur "Suivant" pour procéder à la prise de photo.

• Si une erreur s'affiche après la prise de photo, cela signifie que le motif en échiquier n'a pas été suffisamment reconnu. Veuillez vérifier que le papier échiquier est correctement positionné, assurez-vous qu'il n'y a pas de source lumineuse réfléchissante à proximité et vérifiez que le papier est plat.

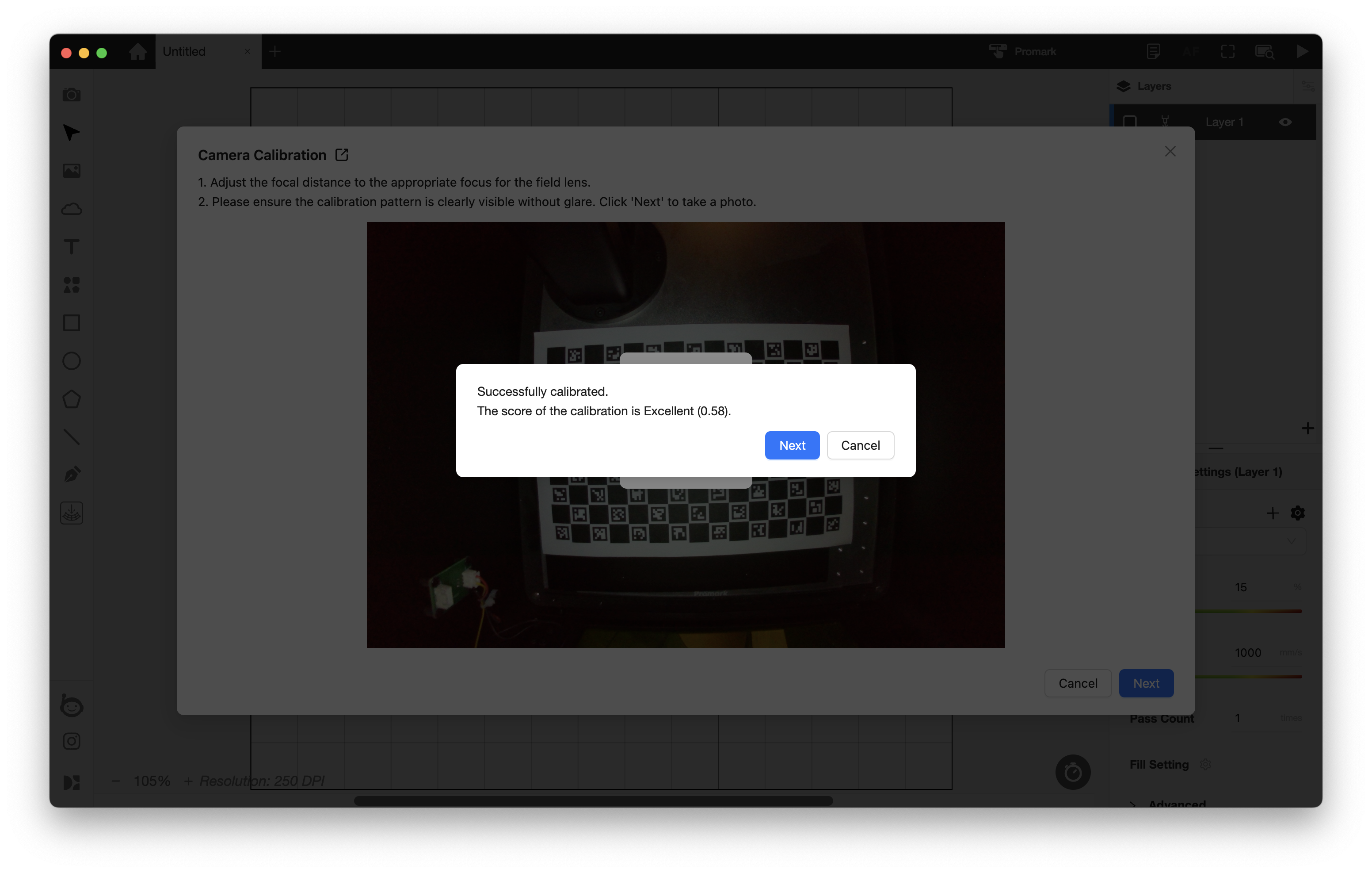

• Après la capture de l'échiquier, un score sera affiché. Généralement, le score sera "Excellent".

Étape 2 - Graver les formes de calibration

⚠︎ Si vous utilisez le Promark (Safety+), veuillez vous référer à ce lien pour activer la fonction de protection de porte avant de démarrer le laser pour votre sécurité.

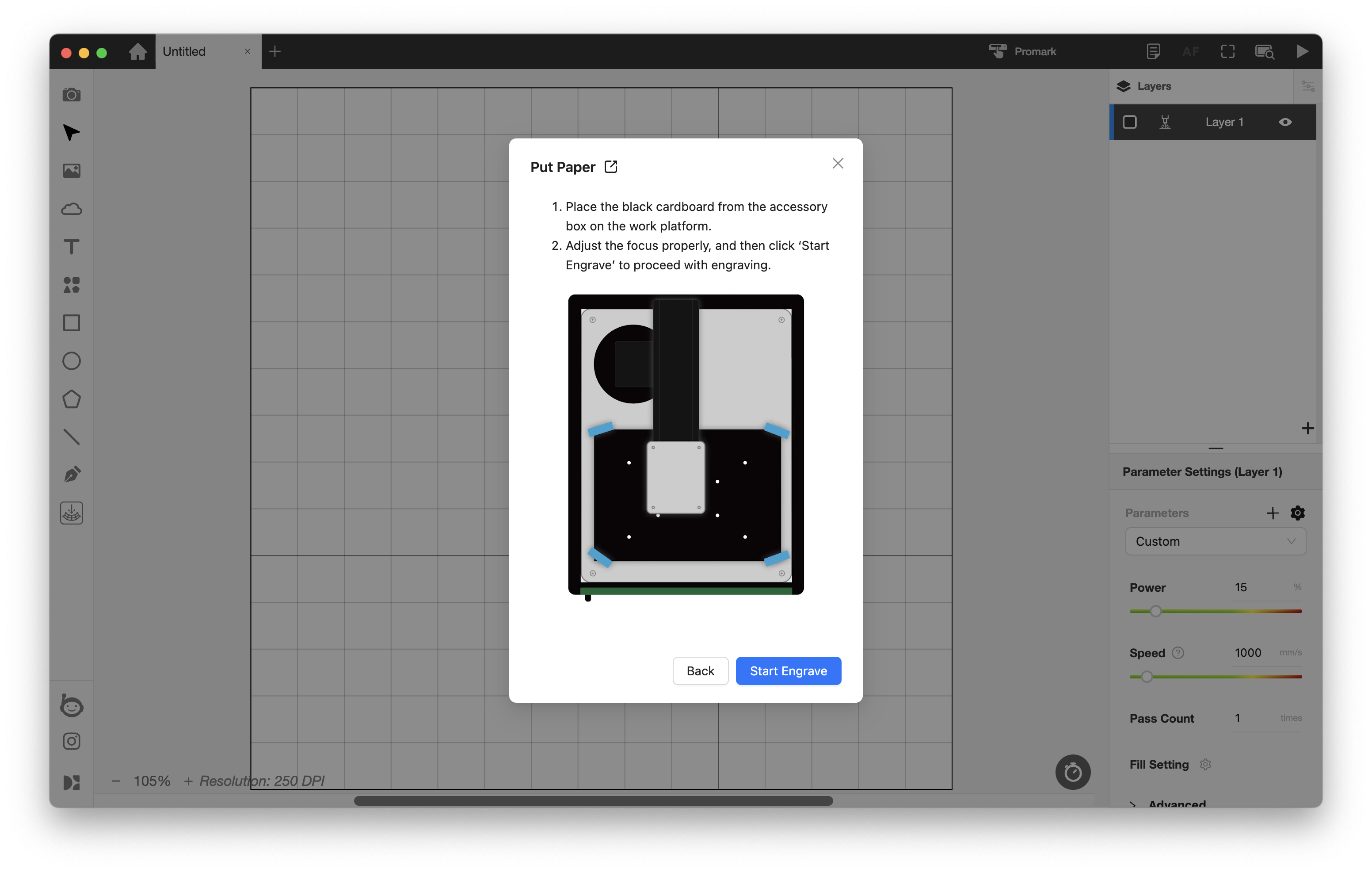

2-1. Placez le carton noir de la boîte d'accessoires sur la plateforme de travail. Après avoir reconfirmé la mise au point, effectuez la gravure du point de calibrage.

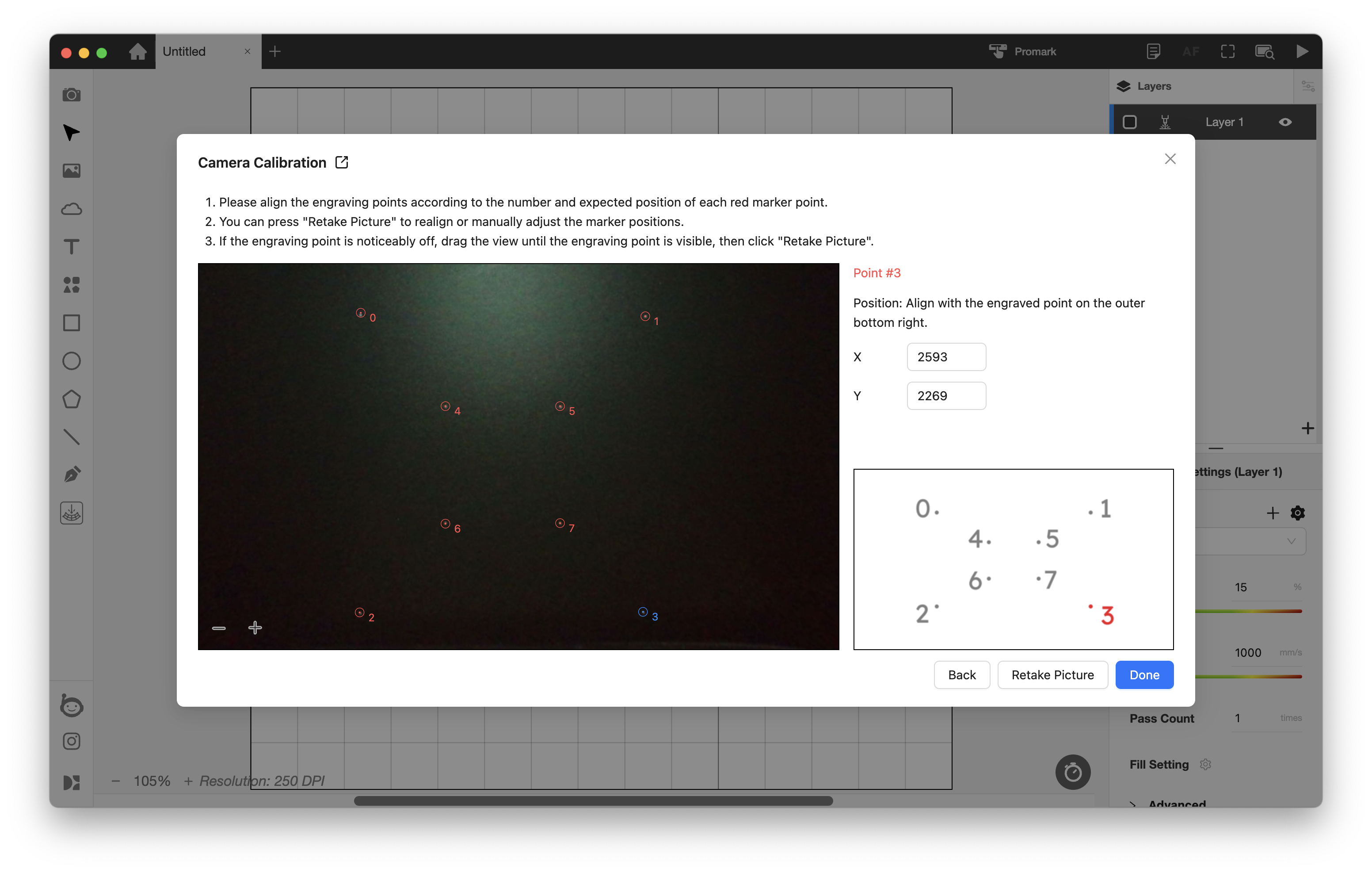

2-2. Une fois la gravure des points de calibration terminée, vérifiez que les points de calibration se superposent aux points rouges. Ensuite, sélectionnez les huit points dans l'ordre et vérifiez si la séquence de calibration affichée à droite correspond à l'exemple ci-dessous.

2-3. Si les positions des huit points sur la photo sont manifestement incorrectes ou désalignées, essayez d'éliminer tout obstacle environnant et assurez-vous qu'il n'y ait pas de reflet notable provenant de sources lumineuses alentour. Cliquez sur "Reprendre la photo" jusqu'à ce que les huit points soient correctement identifiés. La calibration sera terminée une fois cette étape achevée.
