2-5 Démarrer la gravure

Étape 1 - Régler la distance focale.

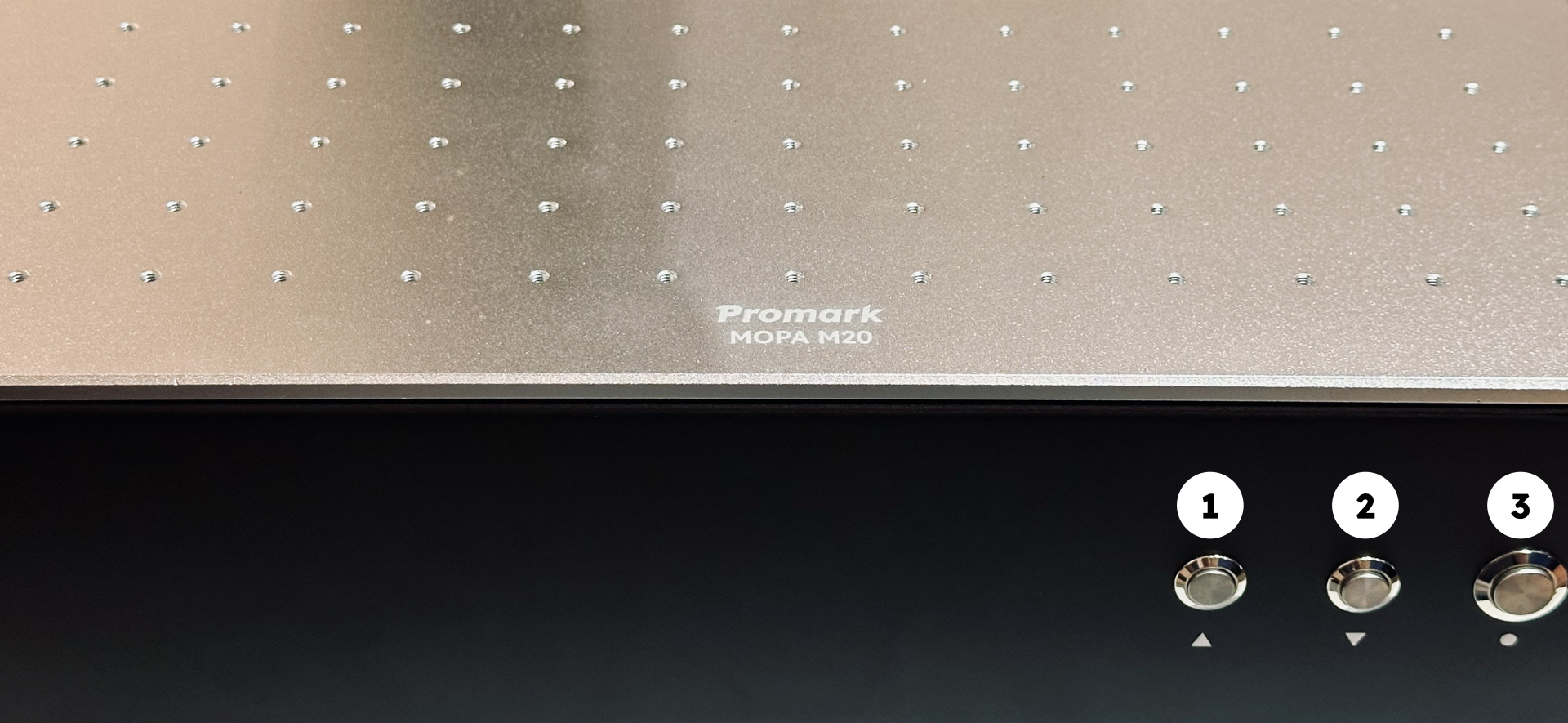

Fonctions des boutons :

1. Déplacer le bras du galvanomètre vers le haut.
2. Déplacer le bras du galvanomètre vers le bas.
3. Lancer la gravure.

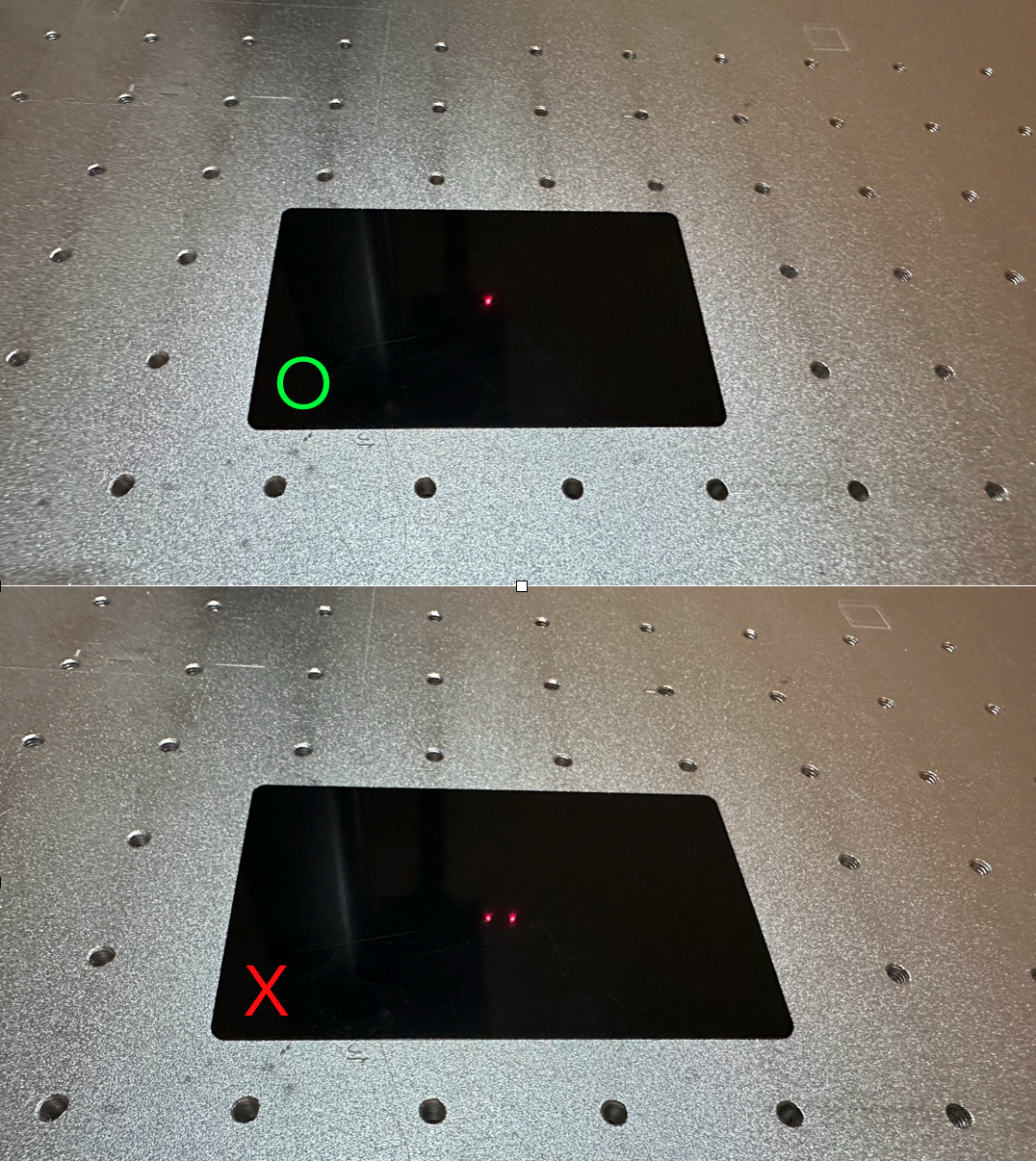

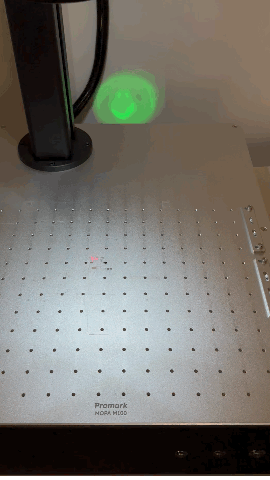

Ajuster la position du bras du galvanomètre à l'aide des boutons haut et bas pour aligner les deux points rouges afin d'effectuer la mise au point.

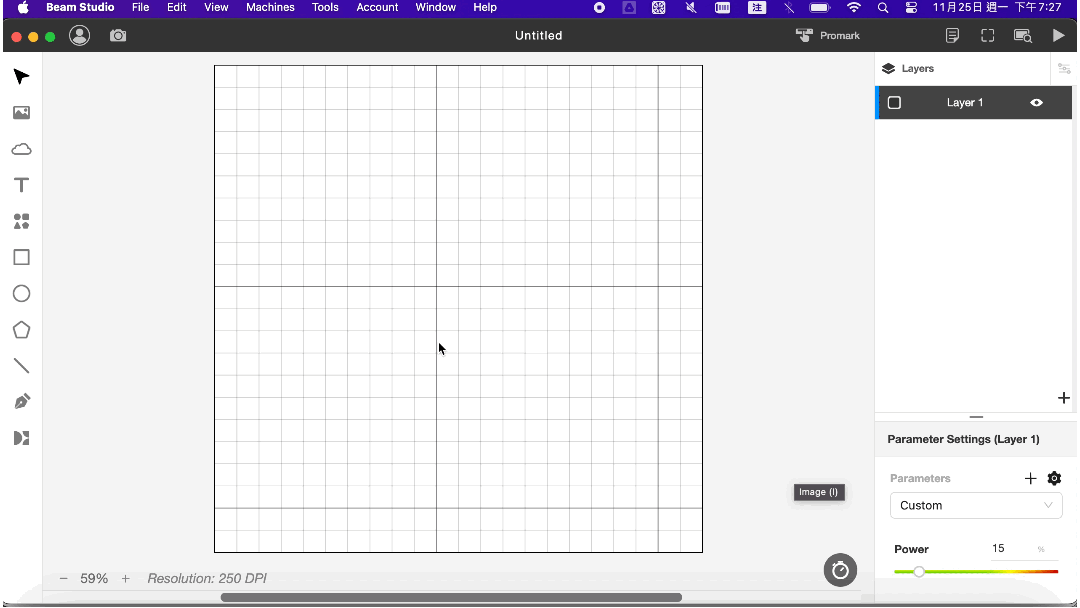

Étape 2 - Importer le fichier de test de gravure.

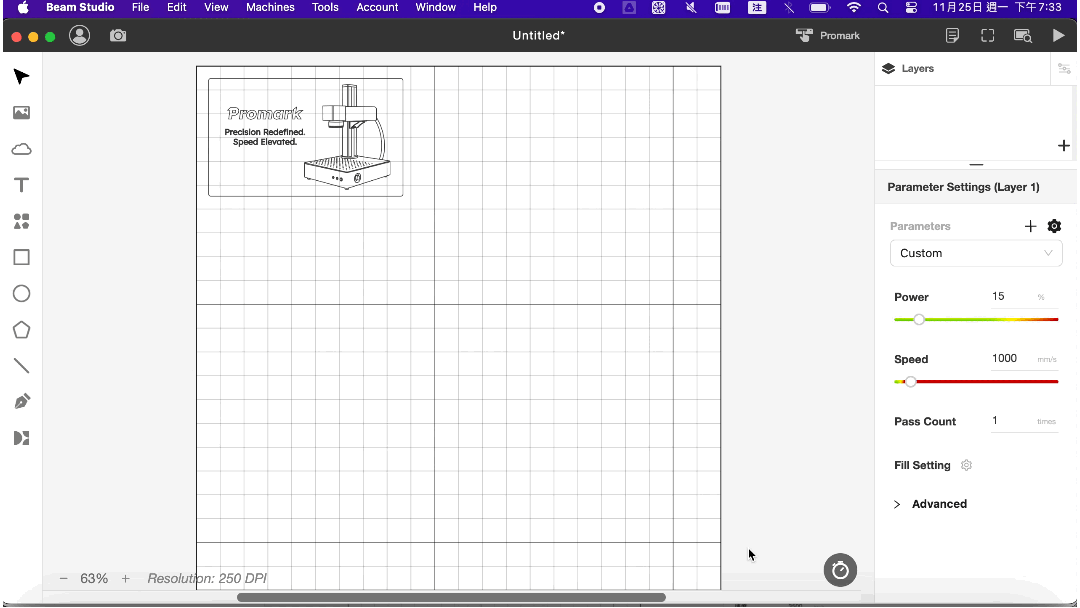

Étape 3 - Réglage des paramètres (six modèles de machine)

Paramètres pour le test de gravure sur aluminium noir pour chaque modèle :

Cet article utilise le marqueur laser à fibre MOPA de bureau Promark 100W comme exemple.

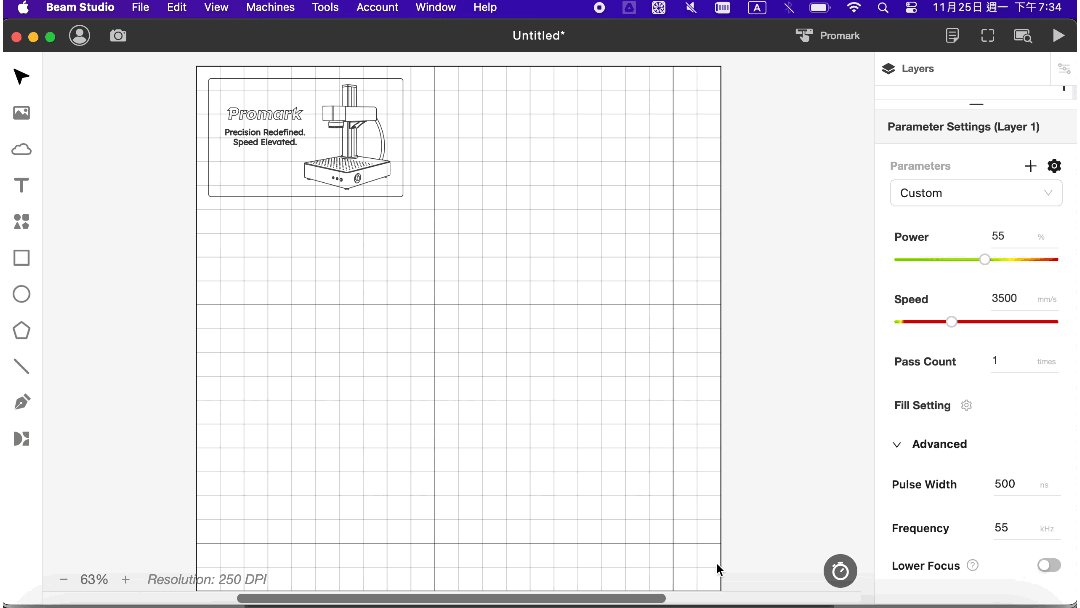

Étape 4 - Prévisualiser la position de gravure

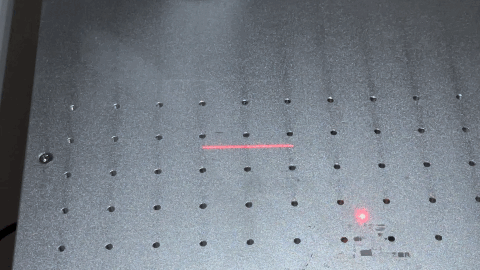

Cliquez sur "Aperçu du cadre" en haut à droite de Beam Studio, puis placez la feuille d'aluminium noire de la boîte d'accessoires à l'intérieur du cadre d'aperçu laser rouge.

Si vous souhaitez utiliser la caméra pour prévisualiser la position de gravure, veuillez d'abord calibrer la caméra.

Étapes de l'aperçu par caméra :
b-1 Placez la feuille d'aluminium noire dans la zone de travail.
b-2 Cliquez sur le bouton "Aperçu caméra" en haut à gauche de Beam Studio pour capturer une photo et confirmer la position de la feuille d'aluminium noire.
b-3 Déplacez le fichier de gravure sur la feuille d'aluminium noire.

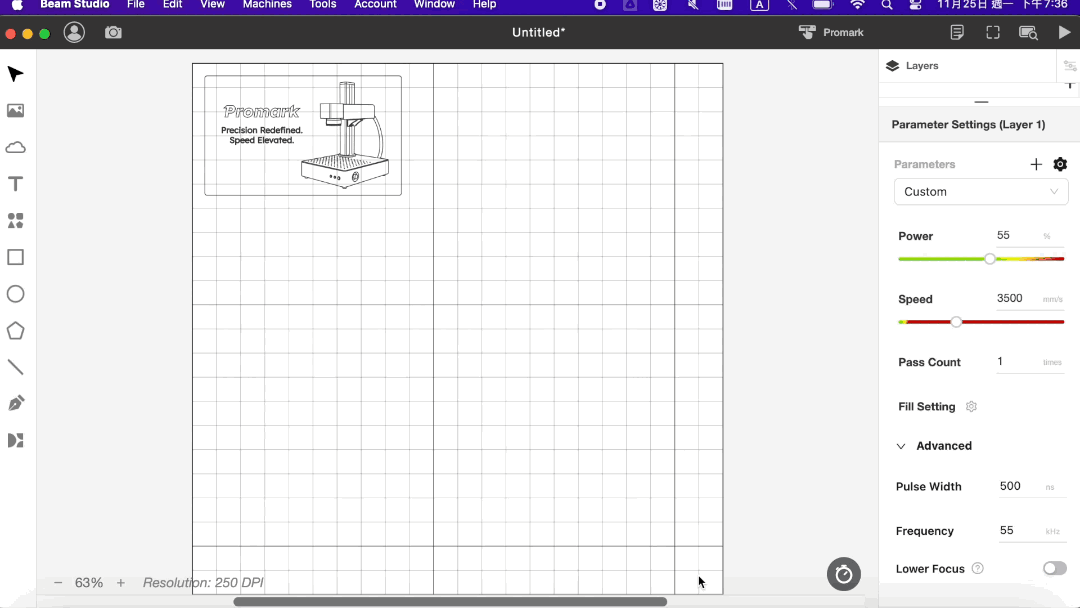

Étape 5 - Envoi de la tâche

⚠︎ Si vous utilisez le Promark (Safety+), veuillez vous référer à ce lien pour activer la fonction de protection de porte avant de démarrer le laser pour votre sécurité.

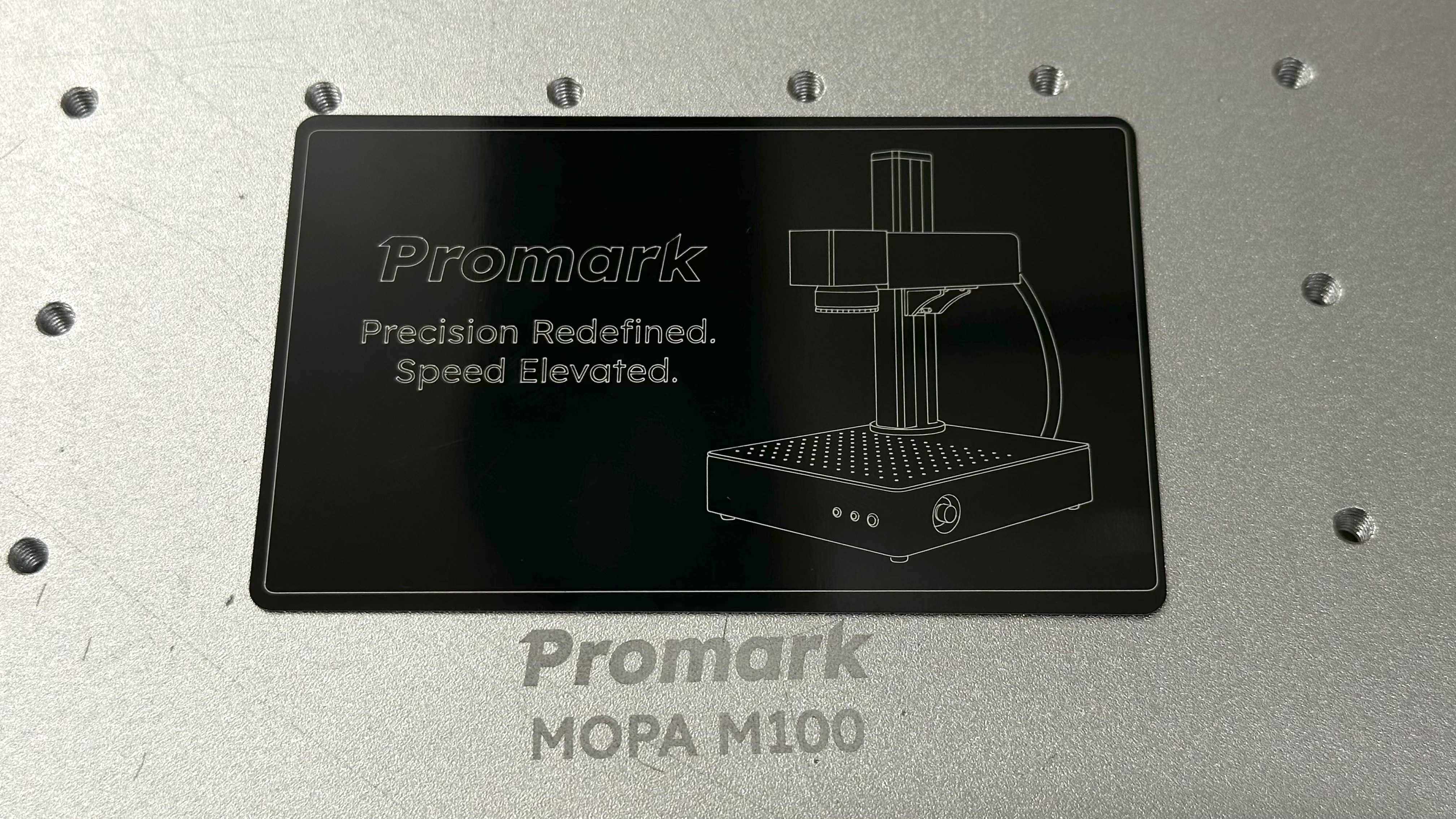

Étape 6 - Vérifiez le résultat de la gravure
