2-1 Assemblage et mise en route (Version Safe+ avec porte manuelle)

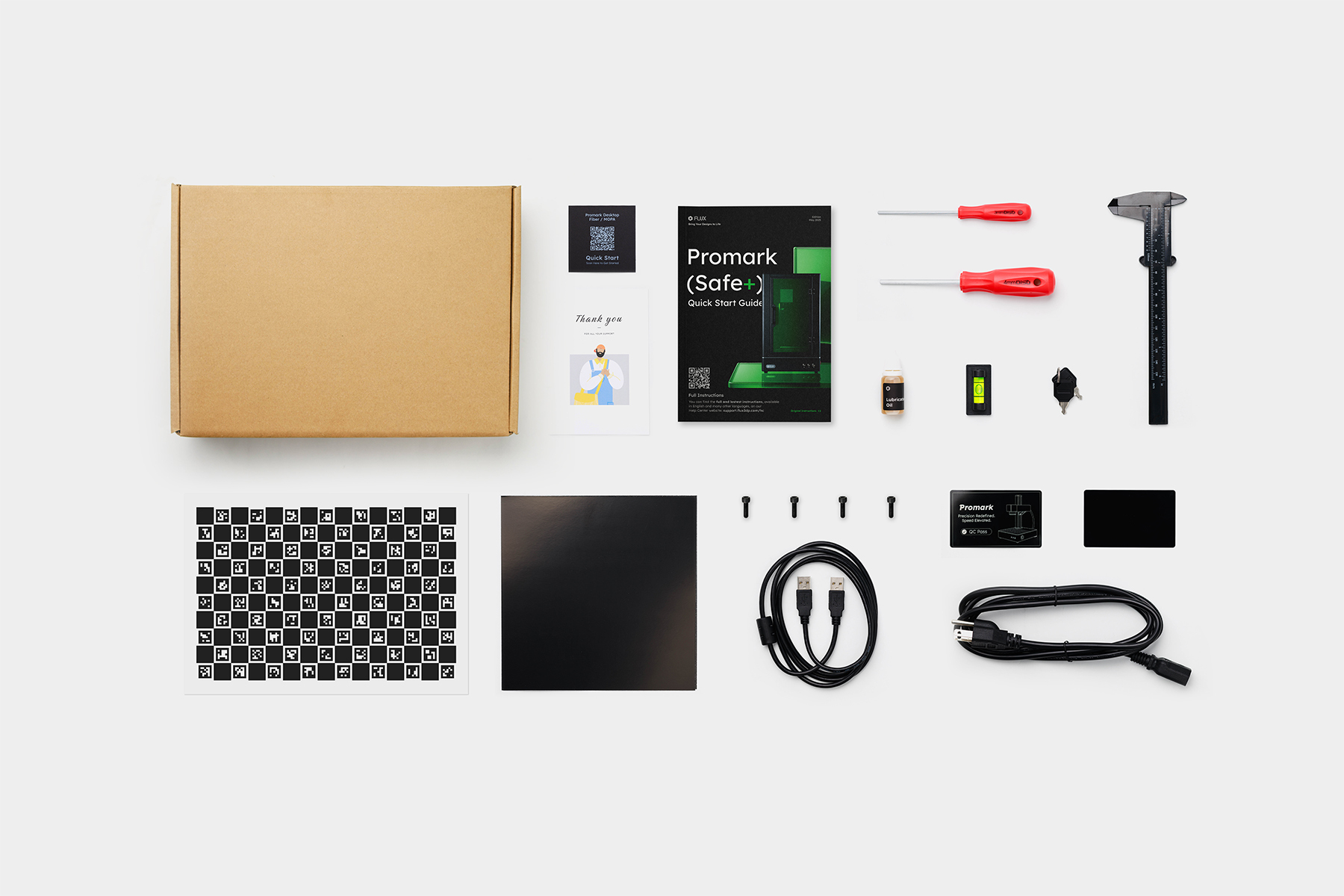

Contenu de la boîte

Accessoires

• Guide de démarrage rapide
• Cordon d'alimentation
• Pince
• Tuyau d'évacuation
• Câble de connexion USB
• Câble de caméra
• Interrupteur à clé de sécurité laser
• Couvercle de protection de la lentille de champ
• Carte de calibration des paramètres de la lentille de champ

Outils

• Tournevis hexagonal de 3 mm
• Mini niveau
• Pied à coulisse
• Damier de calibration de la caméra

Consommables

• Plaque de test en aluminium noir
• Papier de calibration de la lentille de champ
• Huile lubrifiante

Assemblage

Installation du tuyau d'évacuation

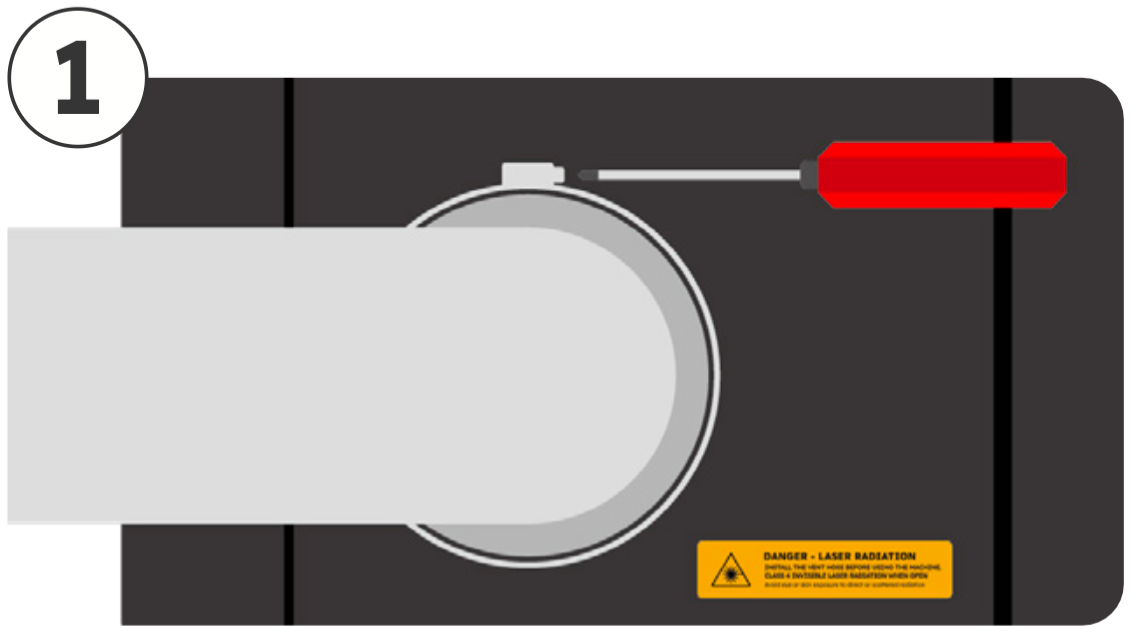

1. À l'aide d'un tournevis cruciforme, desserrez le collier de serrage du tuyau d'évacuation sur le couvercle de l'orifice d'évacuation et retirez le couvercle.
2. Retirez le matériau de protection de l'intérieur du tuyau d'évacuation.
3. Insérez le collier de serrage sur la grande extrémité du tuyau d'évacuation et fixez-le à la sortie du ventilateur d'extraction à l'arrière de la machine.
4. Ajustez le serrage du collier et fixez-le sur la sortie du ventilateur d'extraction.
5. Dirigez l'extrémité ouverte du tuyau d'évacuation vers l'extérieur par la fenêtre avec un ventilateur en ligne, ou connectez-le à un purificateur de fumée.

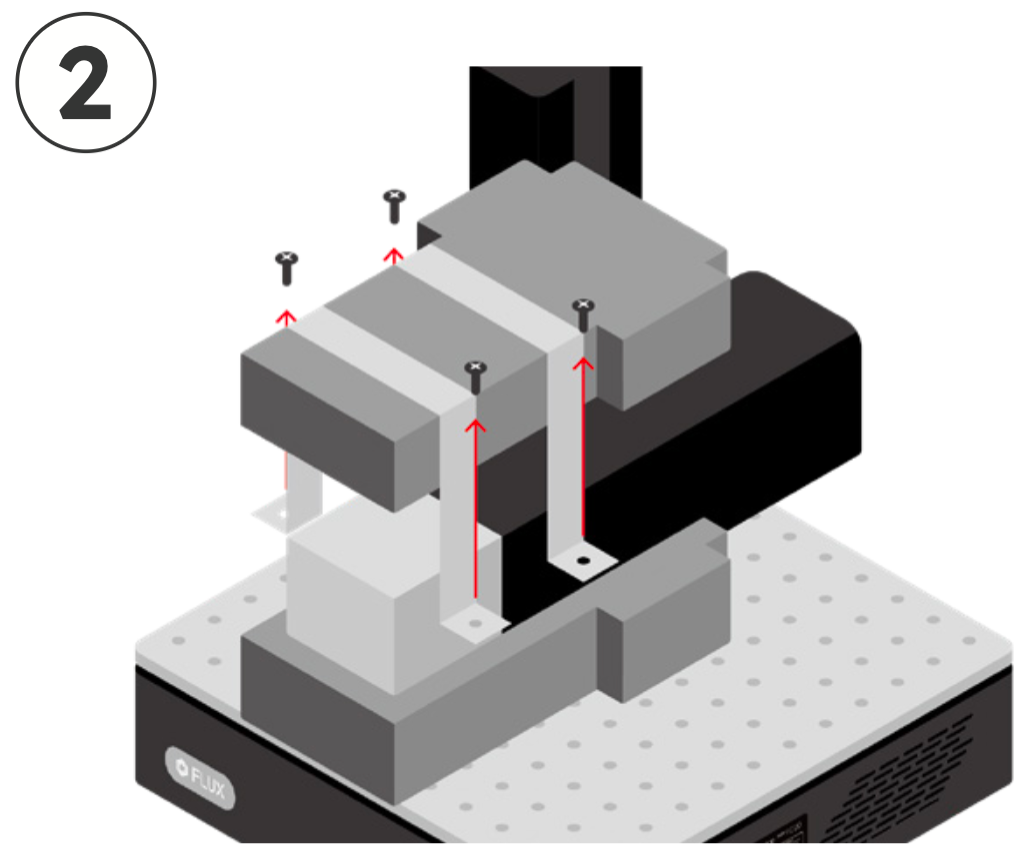

Déballer le bras galvo

1. Retirez les quatre vis situées à côté du bras galvo.
2. Retirez le matériau d'amortissement supérieur du bras galvo.

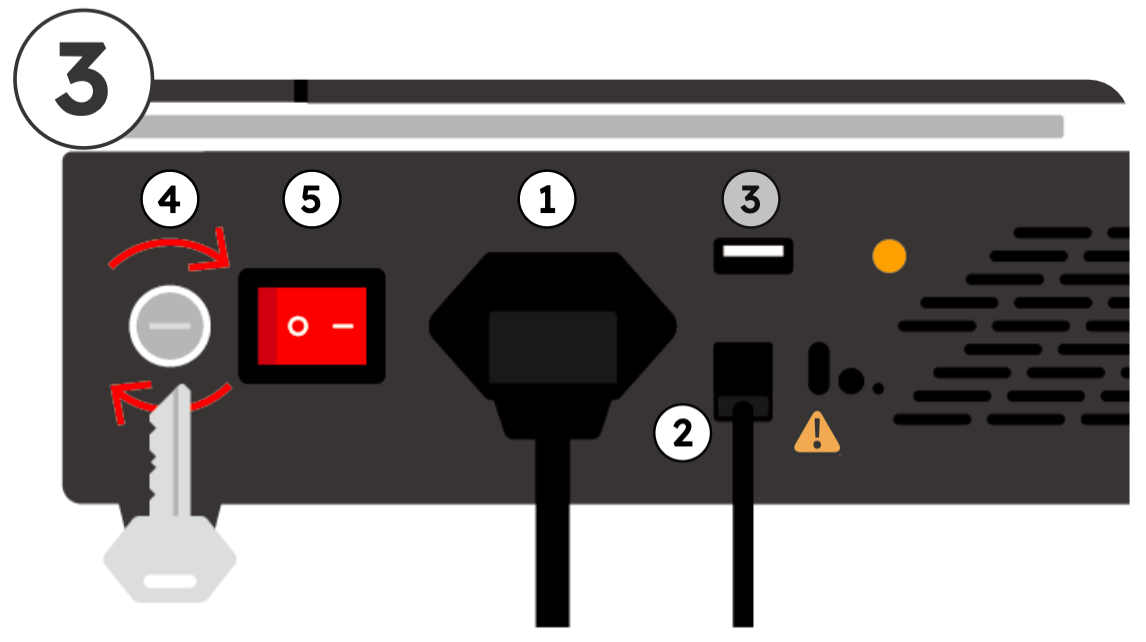

Configuration de l'alimentation et des connexions

⚠ Avertissement : N'utilisez PAS le port USB Type-C de la machine, car cela pourrait causer des erreurs avec votre appareil.

1. Branchez le cordon d'alimentation dans la prise CA de la machine et dans une prise murale mise à la terre.
2. Insérez l'extrémité USB-B du câble de connexion dans la machine et l'extrémité USB-A dans votre ordinateur.
3. (Étape facultative) Connectez le câble de la caméra en branchant son connecteur USB-A dans le port Caméra de la machine et l'autre connecteur USB-A dans l'ordinateur.
4. Utilisez la clé de sécurité laser fournie pour déverrouiller la machine en tournant l'interrupteur à clé dans le sens horaire.
5. Appuyez sur l'interrupteur d'alimentation rouge situé à l'arrière pour allumer la machine.

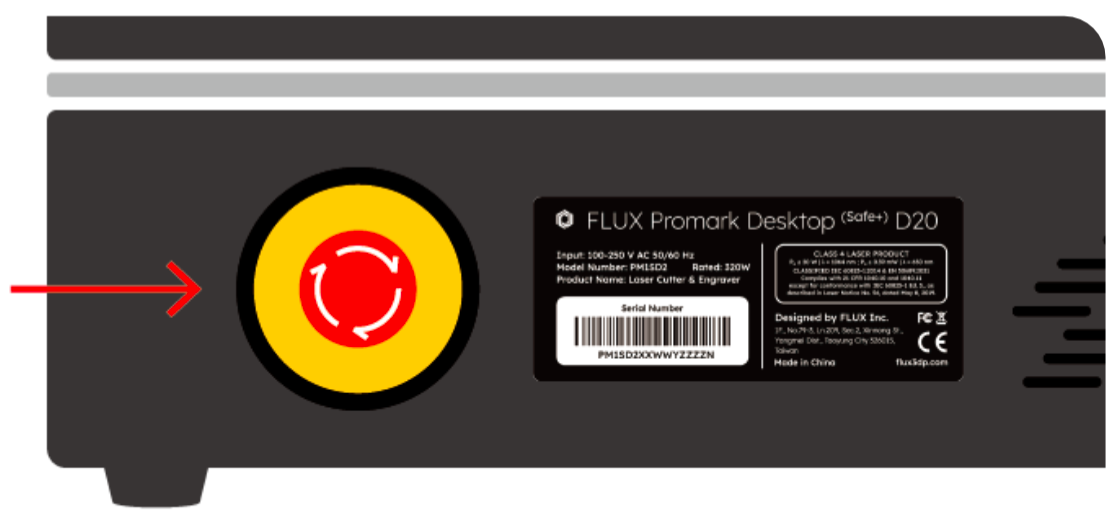

*Si l'interrupteur d'alimentation rouge n'active pas la machine, vérifiez si le bouton d'arrêt d'urgence situé sur le côté droit du panneau de commande est enclenché. Si c'est le cas, tournez-le dans le sens horaire vers la flèche blanche pour le libérer.

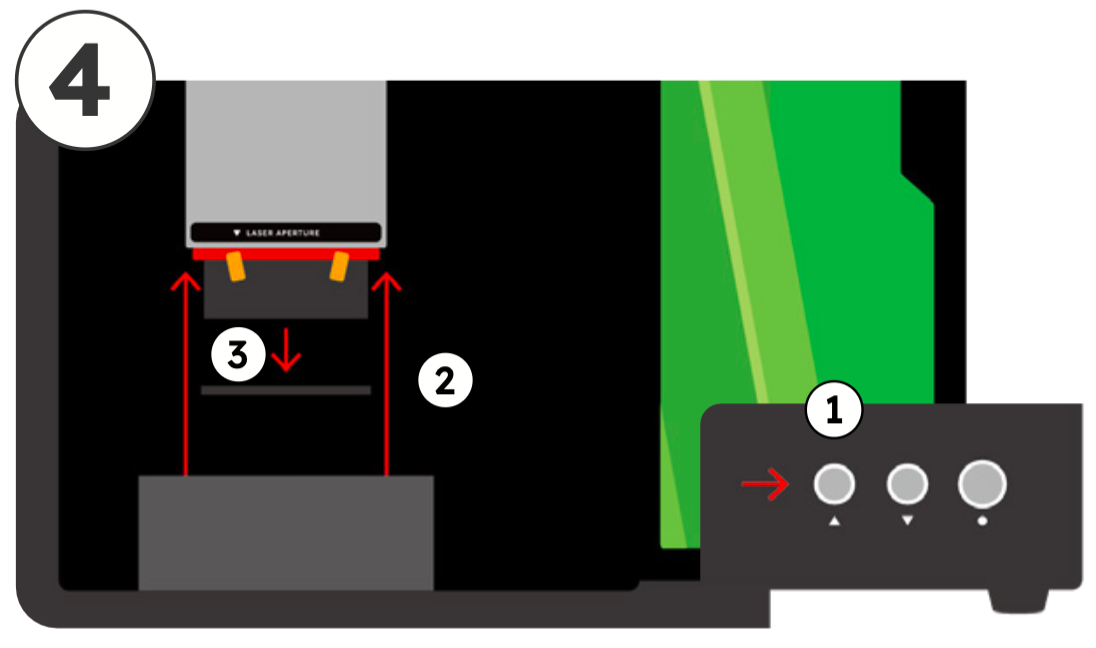

1. Appuyez sur le bouton « Haut » pour relever le bras galvo.
2. Retirez le matériau d'amortissement situé sous le bras galvo.
3. Retirez le couvercle de la lentille de champ et conservez-le dans la boîte d'accessoires.
