2-1 Assemblage et démarrage (Promark)

Merci d'avoir choisi les produits FLUX.

Avant de déballer le Promark, veuillez lire attentivement les Règles de sécurité.

Les chapitres suivants (2-1 à 2-4) vous guideront dans l'assemblage et l'utilisation de votre machine.

1. Contenu de la boîte

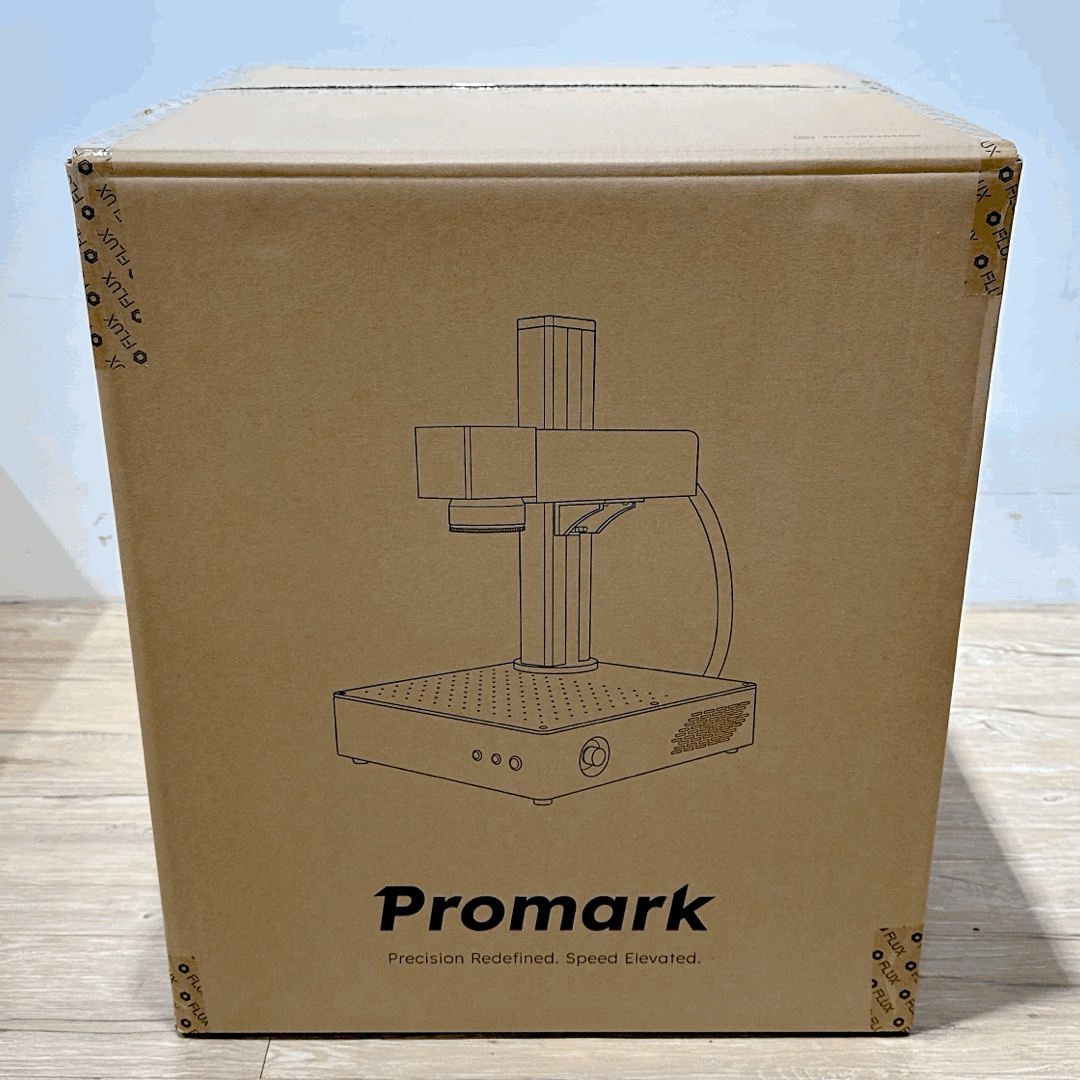

a. Ouvrez la boîte au sol et retirez le carton d'accessoires ainsi que la machine.
⚠︎ Remarque : Le câblage entre l'unité principale et le bras du galvanomètre ne doit pas être déconnecté.

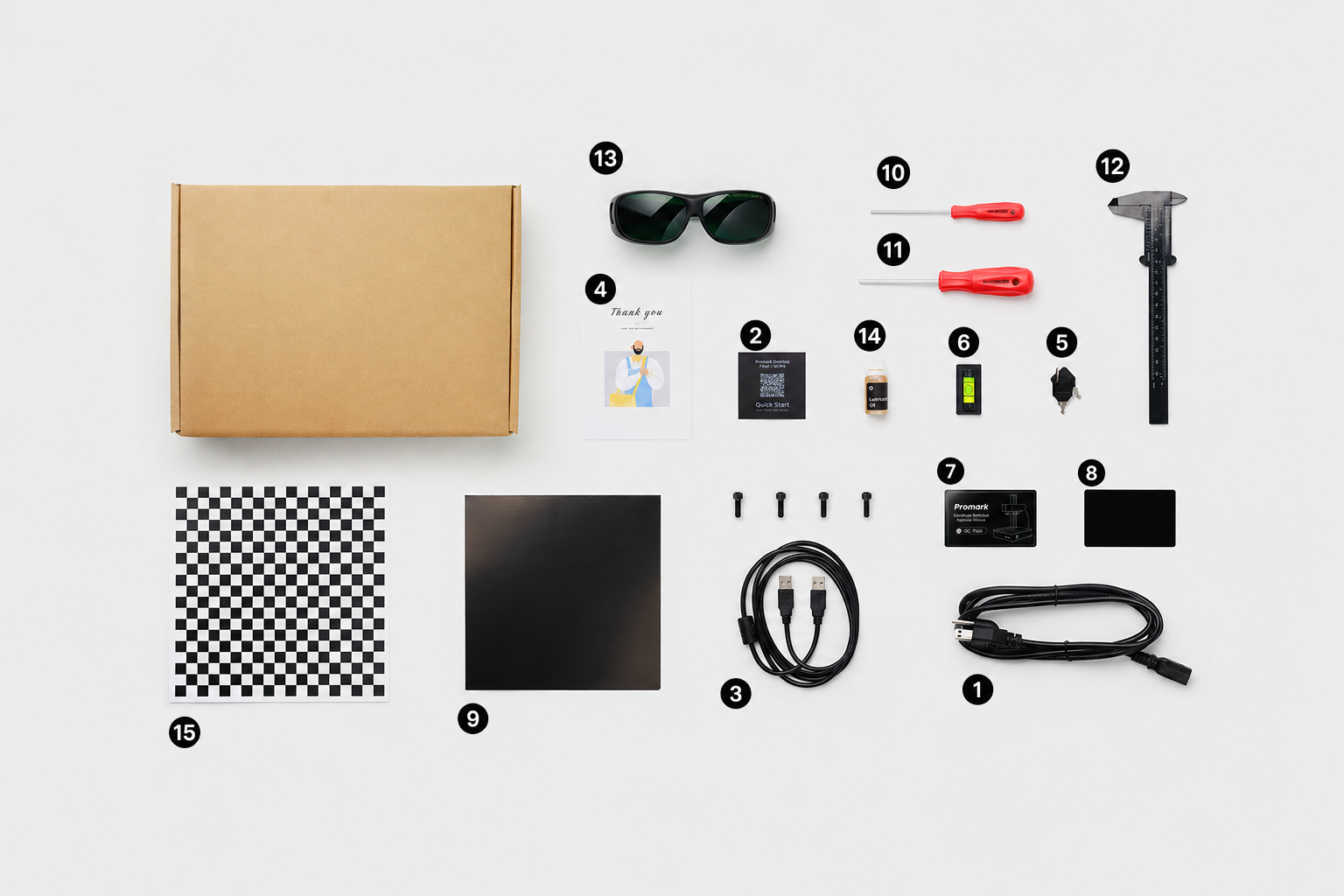

b. Sortez les accessoires et vérifiez le contenu.

1. Câble d'alimentation
2. Carte QR de démarrage rapide
3. Câble USB-A vers USB-A
4. Câble USB-A vers USB-B
5. Carte de remerciement
6. Clés
7. Outil de mise à niveau
8. Carte de test usine
9. Plaque en aluminium noir
10. Papier de calibration pour lentille F-Thêta
11. Clé M4
12. Clé M5
13. Pied à coulisse
14. Lunettes de protection laser OD6+ 1064nm
15. Huile lubrifiante
16. Plaque de calibration à damier

2. Assemblage

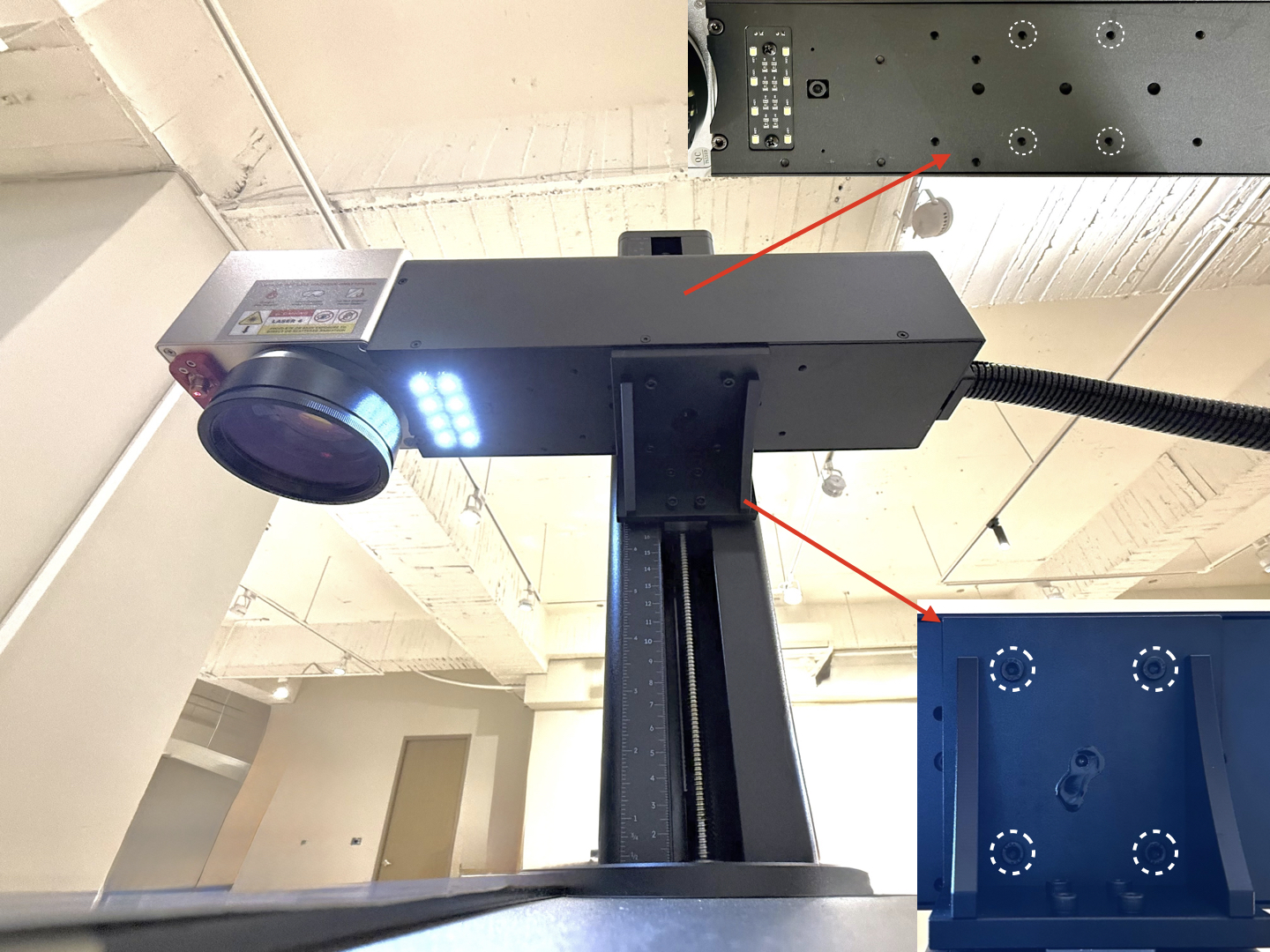

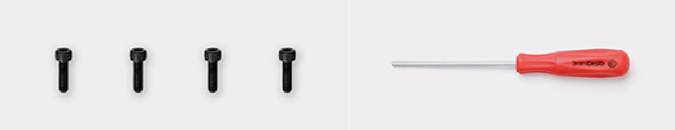

a. Installation du bras galvanométrique : Utilisez la clé M4 et quatre vis pour fixer le bras galvanométrique sur la plateforme de la colonne de l'axe Z.

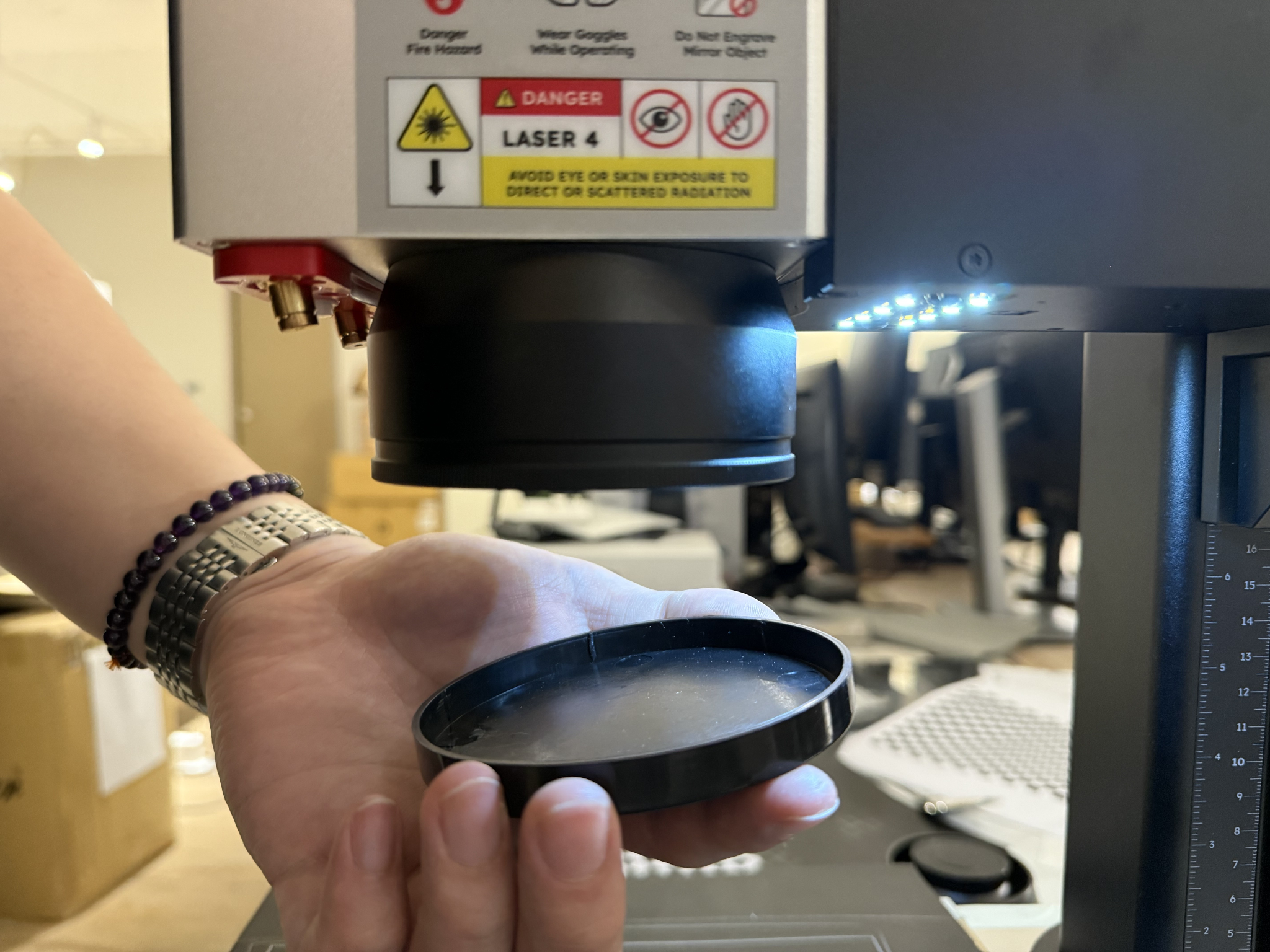

b. Retirez le couvercle de la lentille F-Thêta et rangez-le dans la boîte d'accessoires.

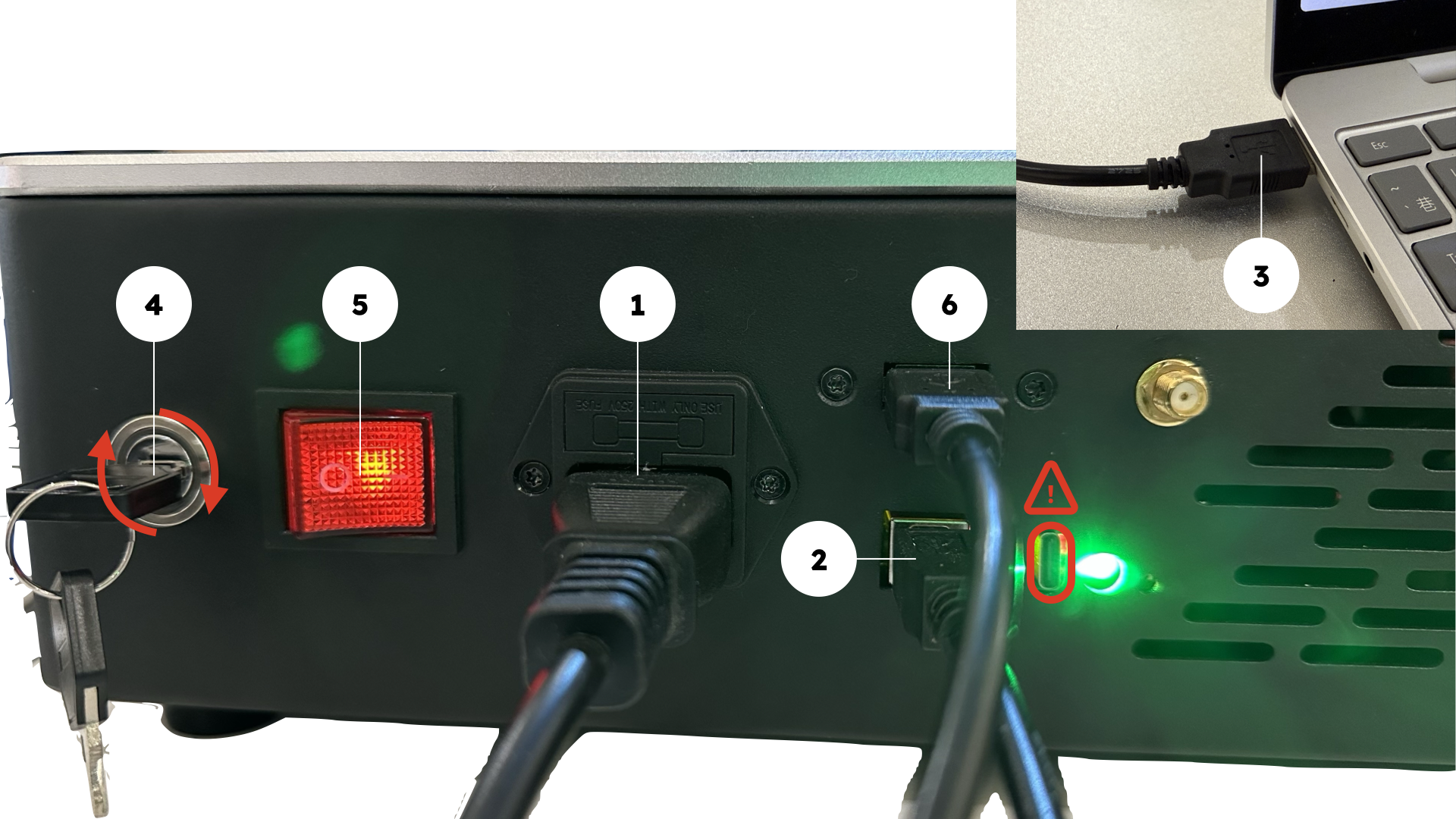

c. Mise en marche :

⚠︎ Attention : N'utilisez PAS le port USB de type C. Cela pourrait endommager votre ordinateur.

1. Branchez le cordon d'alimentation.
2. Connectez l'extrémité USB-B du câble USB à la machine.
3. Connectez l'extrémité USB-A du câble USB à l'ordinateur.
4. Utilisez la clé fournie dans la boîte d'accessoires et tournez-la dans le sens horaire pour déverrouiller la machine.
5. Appuyez sur l'interrupteur à bascule rouge pour mettre la machine sous tension.
6. Câble de caméra (câble USB-A vers USB-A)

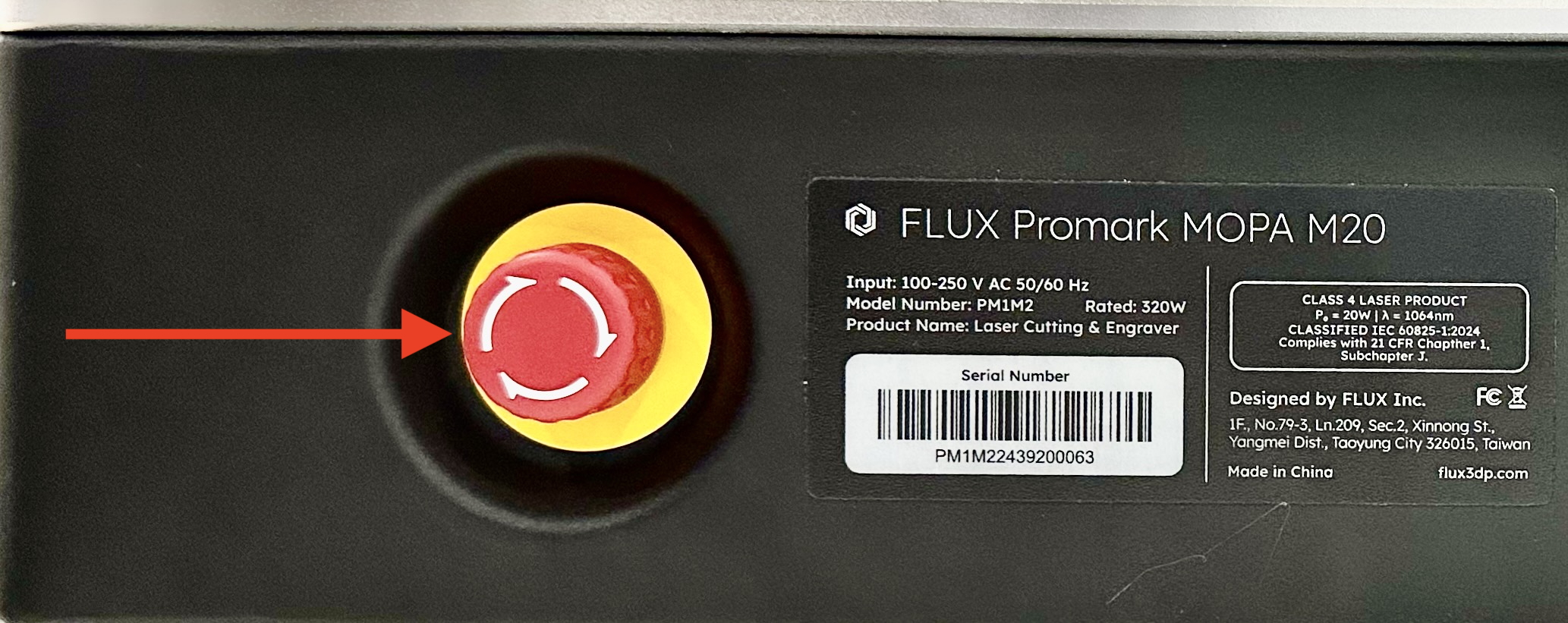

Si l'interrupteur à bascule rouge ne répond pas lors de la mise sous tension, vérifiez si le bouton d'arrêt d'urgence sur le côté droit du panneau de commande de la machine est enfoncé. Si c'est le cas, tournez-le dans le sens horaire vers la flèche blanche pour le désactiver.

Étape suivante : Installation et activation du logiciel
