Beambox II & HEXA RF - Démarrage de la gravure rotative avec mandrin FLUX

• Beambox II ou HEXA RF + Extension Pocket + Mandrin
  (Diamètre max. de l'objet : 145mm)

• Beambox II ou HEXA RF + Mandrin
  (Diamètre max. de l'objet : 54mm)

Étape 1

Installez l'add-on BB2 Extension Pocket en vous référant au guide ci-dessous.

• Guide d'installation de l'Extension Pocket pour Beambox II
• Guide d'installation de l'Extension Pocket pour HEXA RF

Étape 2

Assurez-vous d'avoir les versions logicielles et firmware suivantes pour utiliser la fonction rotative.

Étape 3

Réinstallez le support de la plateforme.

Étape 4

Mesurez le diamètre ou la circonférence de votre matériau et notez-le pour une utilisation ultérieure.
(Il est recommandé d'utiliser le matériau destiné à la pratique et aux tests pour la première utilisation.)

Étape 5

Veuillez consulter le tableau ci-dessous pour installer les supports rotatifs appropriés et choisir la distance focale correcte selon le diamètre de votre objet.

Tableau des dimensions et des supports

Explication du mode de focalisation

Par défaut, la lentille de focalisation sera en position haute, avec une distance focale de 4mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau sera de 4mm. Pour les matériaux plus petits, l'extrémité de la buse pourrait ne pas atteindre les 4mm par défaut. Il est donc possible d'augmenter cette distance en déplaçant la lentille vers le bas de la buse. Lorsque la lentille est en position basse, la distance entre l'extrémité et la surface peut être augmentée jusqu'à 16mm. Comment modifier la position de la lentille ? 1. Démonter la lentille   2. Déterminer l'ordre du mode de focalisation   Mode de focalisation : 4mm (par défaut) Mode de focalisation : 16mm Lentille Bloc Bloc Lentille Anneau Anneau Buse Buse   3. Remonter la lentille Le côté rouge du bloc doit être orienté vers le bas. La face bombée de la lentille doit être orientée vers le haut. (Astuce pour identifier rapidement la face bombée : elle devrait refléter l'intégralité de votre visage lorsque vous la regardez.) Tournez l'anneau dans le sens antihoraire pour le serrer.

Explication des supports courts et longs

Les supports sont destinés à être placés sur le support de la plateforme. Le dispositif rotatif reposera sur ces supports pour être élevé ou abaissé manuellement ou à l'aide de la plateforme automatique. Démonstration sans rotation Démonstration avec rotation Différence Supports courts Supports longs Il est plus court et utilisé pour les petits objets. (Diamètre : 1mm - 54mm) Il est plus long et utilisé pour les objets plus grands. (Diamètre : 54mm - 145mm) Comment installer les supports ? Des trous sont prévus sur le support de la plateforme pour accueillir les supports. Les supports sont munis de tiges qui s'insèrent dans ces trous. Ajustez l'écartement entre les tiges si nécessaire.

Étape 6

Après l'installation des supports, assurez-vous que la machine est hors tension.
Veuillez trouver le câble de connexion dans la boîte et l'insérer à l'arrière gauche de la machine.

Étape 7

Installez les mâchoires sur le dispositif rotatif en fonction du matériau que vous allez utiliser.
Veuillez consulter le manuel pour les instructions d'installation des mâchoires.
Manuel du dispositif rotatif FLUX Chuck
(*Il est recommandé d'utiliser un matériau de test pour la pratique et les essais lors de la première utilisation.)

Étape 8

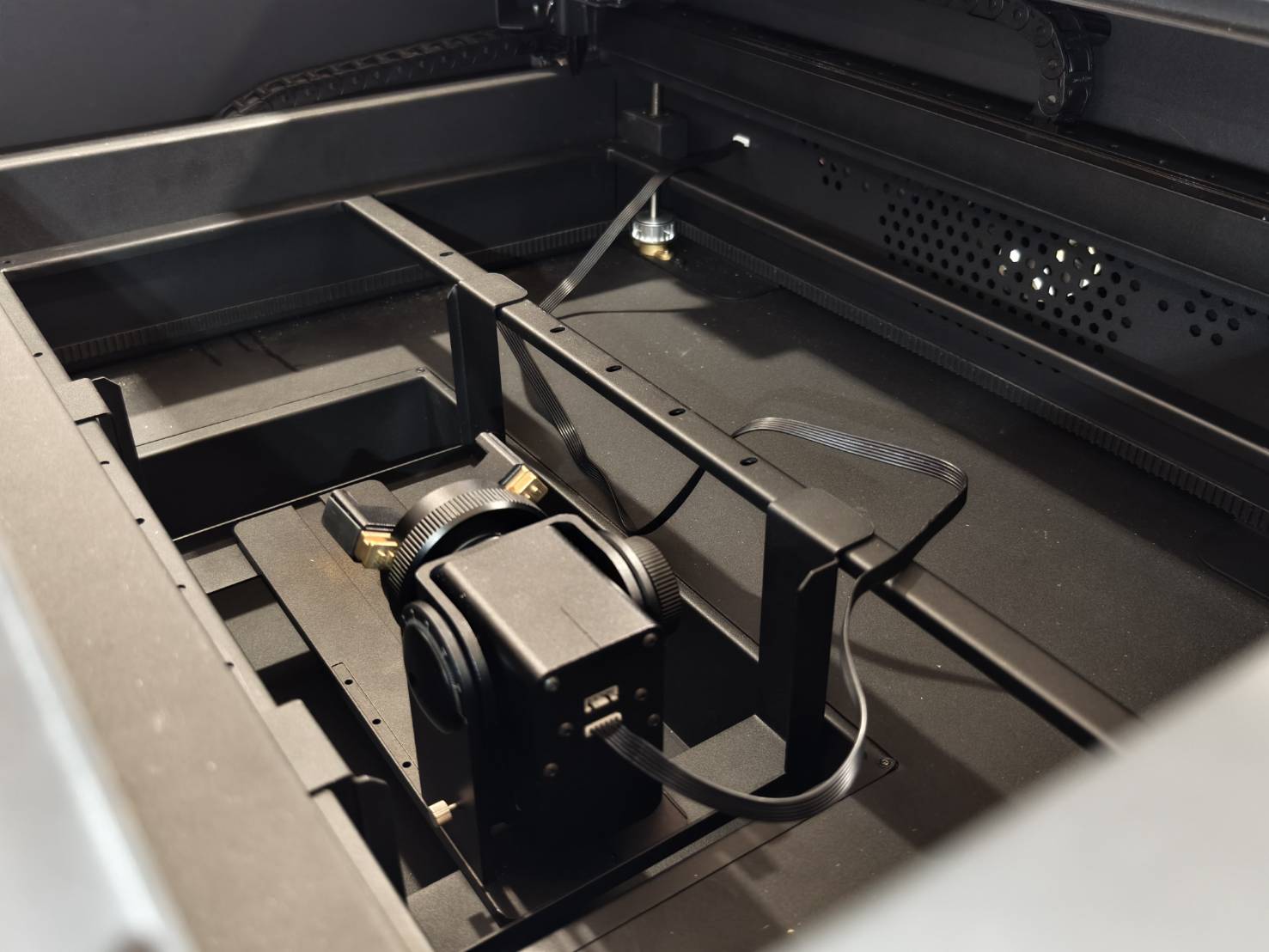

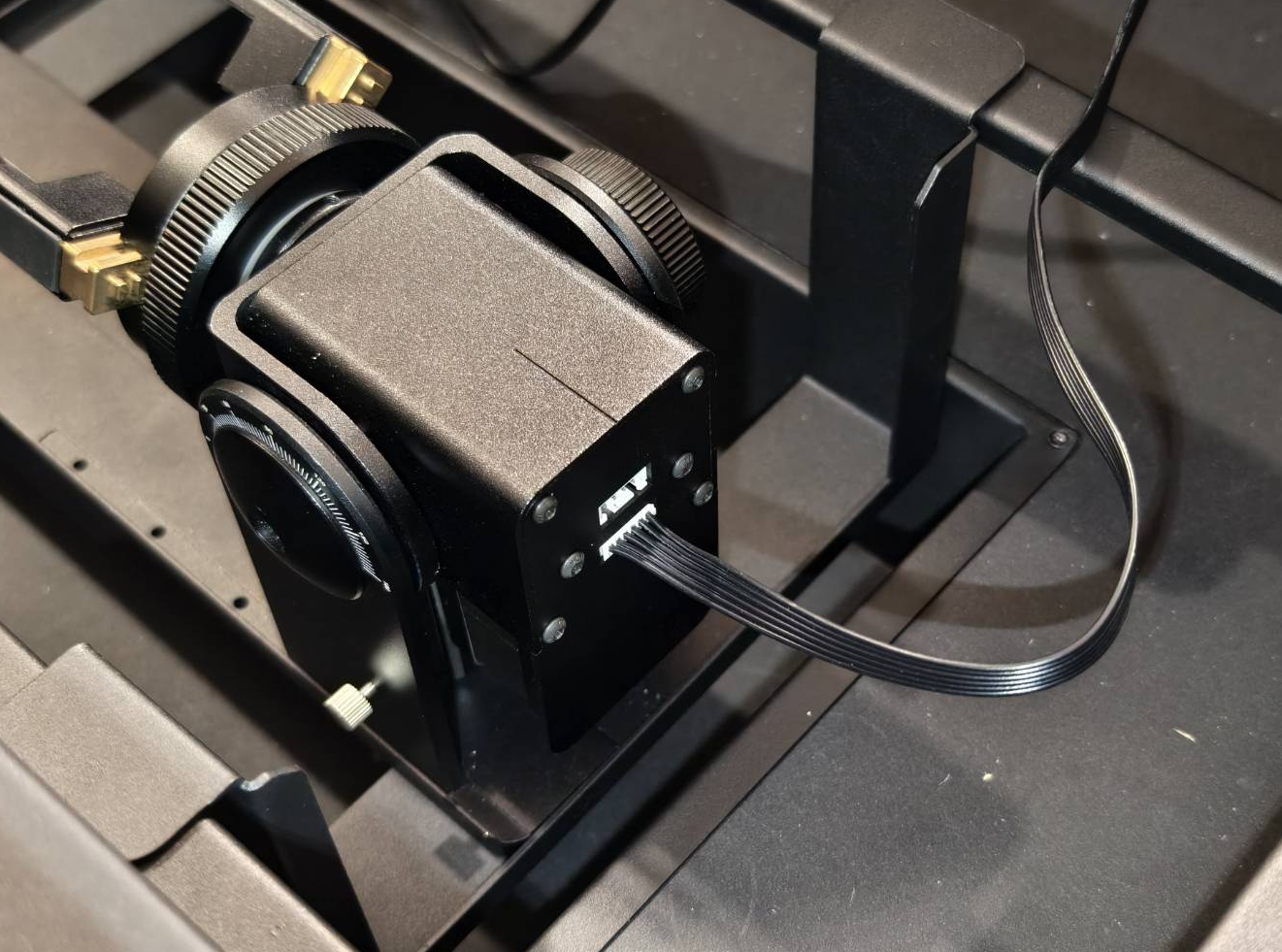

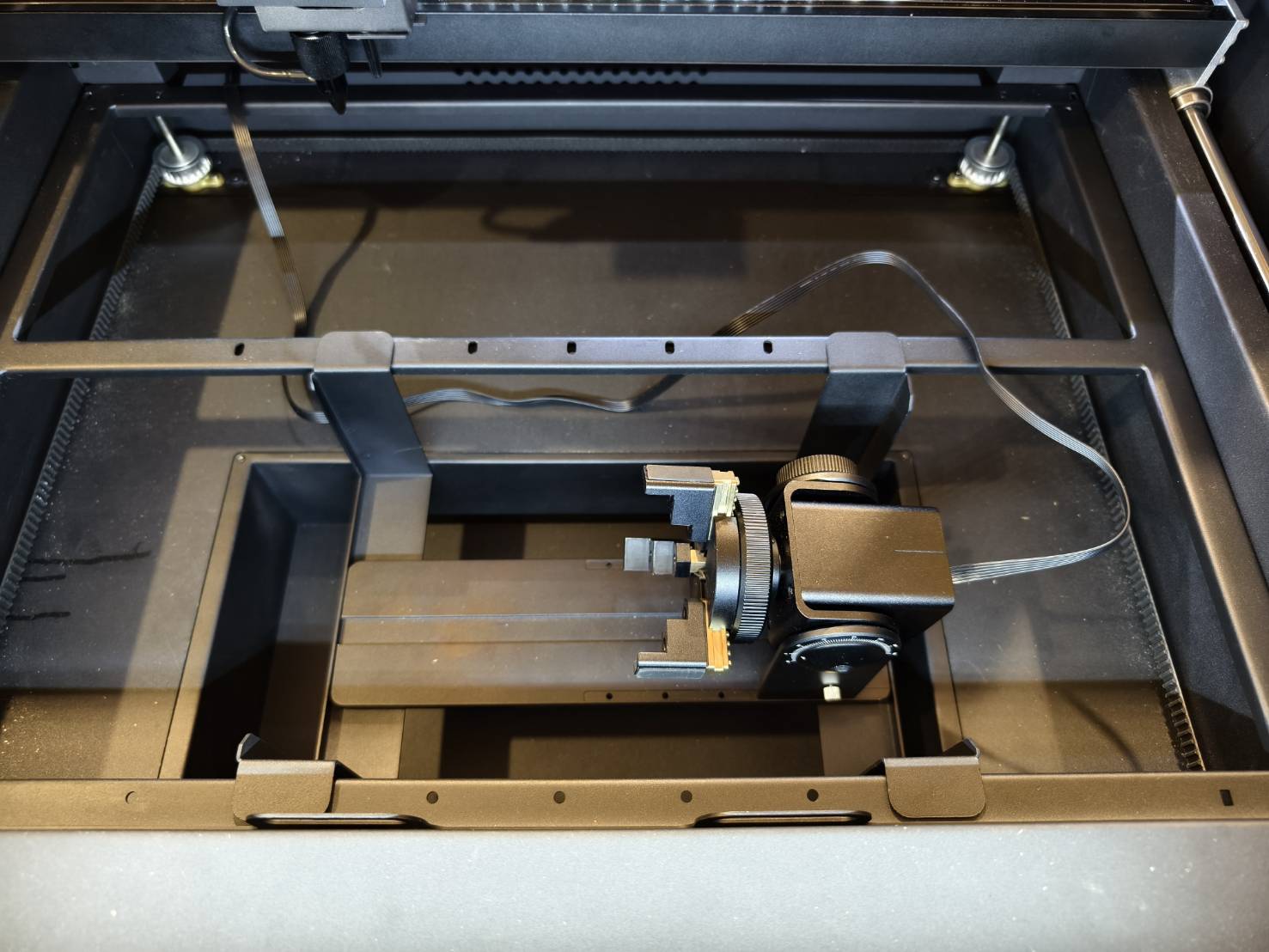

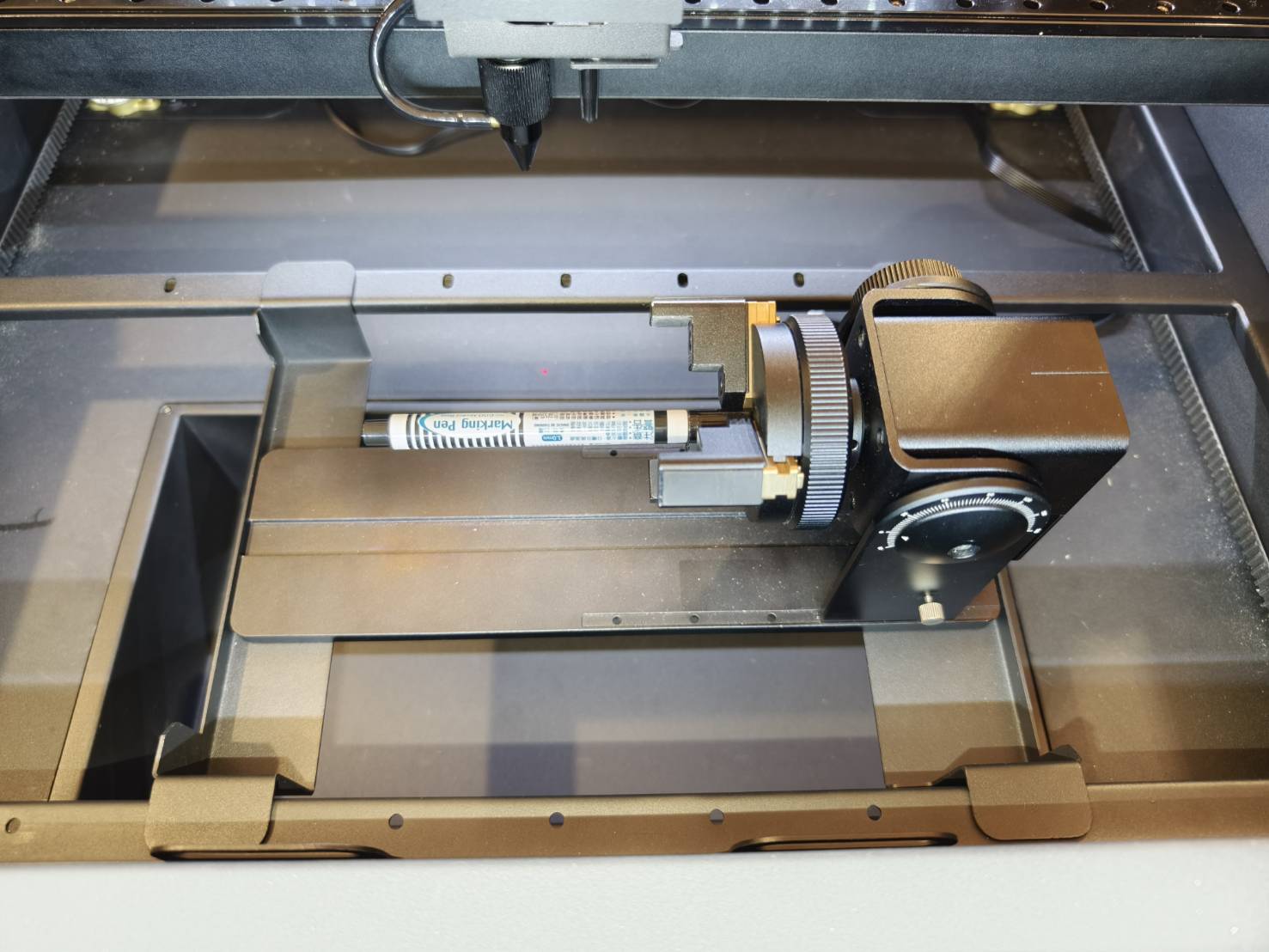

Placez le mandrin rotatif avec les mâchoires installées sur les supports et insérez le câble dans l'appareil.
*Assurez-vous que l'alimentation est coupée. Brancher le câble lorsque la machine est sous tension peut endommager le dispositif rotatif.

Étape 9

Mettez la machine sous tension et accédez aux "Paramètres matériels" pour sélectionner le mode de mise au point approprié.

Machine >> Paramètres matériels >> Page suivante >> Mode de mise au point >> Sélectionnez le mode approprié

Étape 10

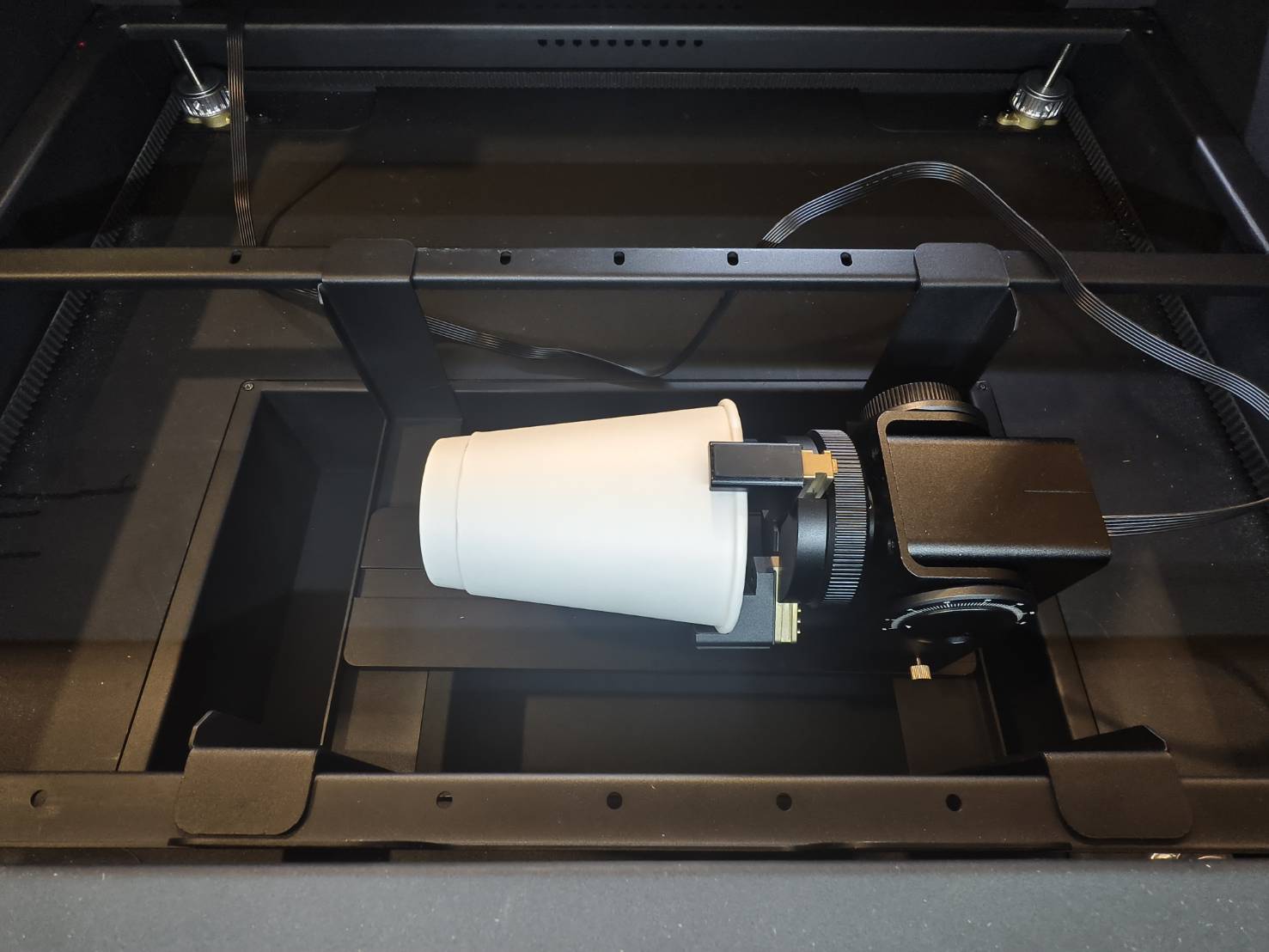

Fixez le matériau avec le dispositif rotatif et mettez-le à niveau.
(Veuillez consulter le Guide du dispositif rotatif Chuck pour la fixation de différentes formes.)

Étape 11

Effectuez la mise au point automatique.
Si votre mise au point automatique ne fonctionne pas, veuillez consulter l' article pour la méthode de mise au point manuelle.

Étape 12

• Activez le faisceau laser rouge qui sortira de la pointe de la buse.
  Si votre laser rouge est déjà activé, passez cette étape.




• Machine >> Paramètres matériels >> Page suivante >> Lumière rouge fixe >> ON


Étape 13

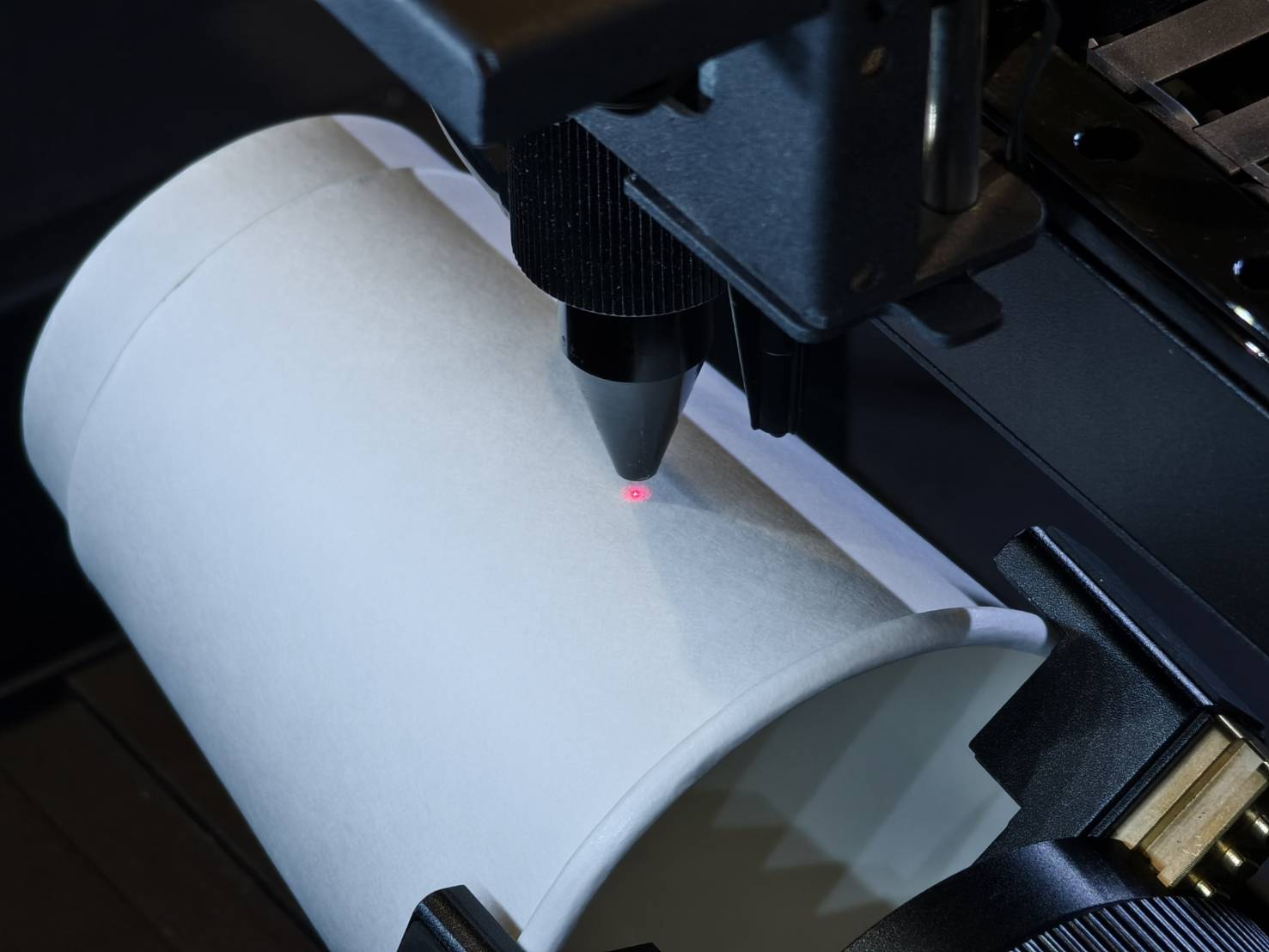

Déplacez la pointe de la buse au centre de la zone à graver.
Le point lumineux rouge indique et détermine la position de départ.

Étape 14

Lancez Beam Studio.

Étape 15

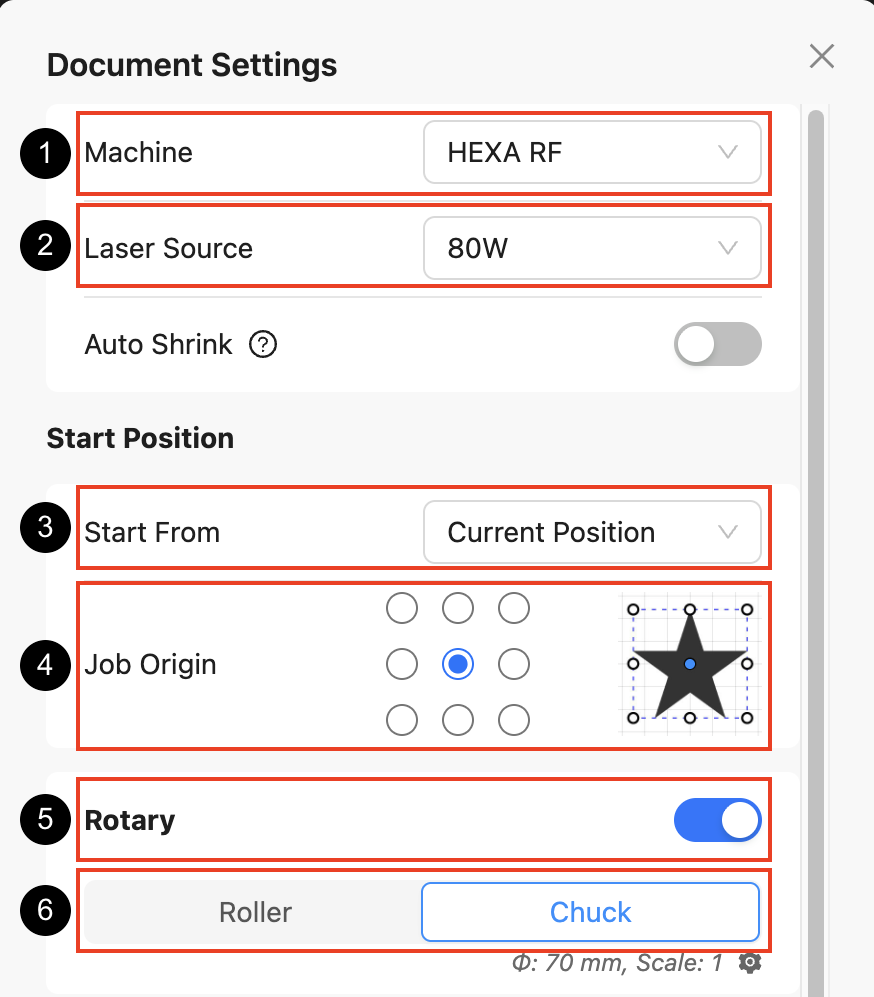

Accédez aux "Paramètres du document" et effectuez les modifications suivantes :

1. Modifiez la zone de travail selon votre machine. 2.  Choisissez la source laser appropriée de votre machine. (HEXA RF uniquement) 3.  Modifiez l'option Démarrer depuis en « Position actuelle ». 4.  Pour l'origine du travail, choisissez « Centre ».  5. Activez la fonction Rotatif. 6.  Choisissez le type de rotatif approprié.

Position par défaut (La partie supérieure est plate.)	Position retournée (Le moteur est en haut.)

Étape 16

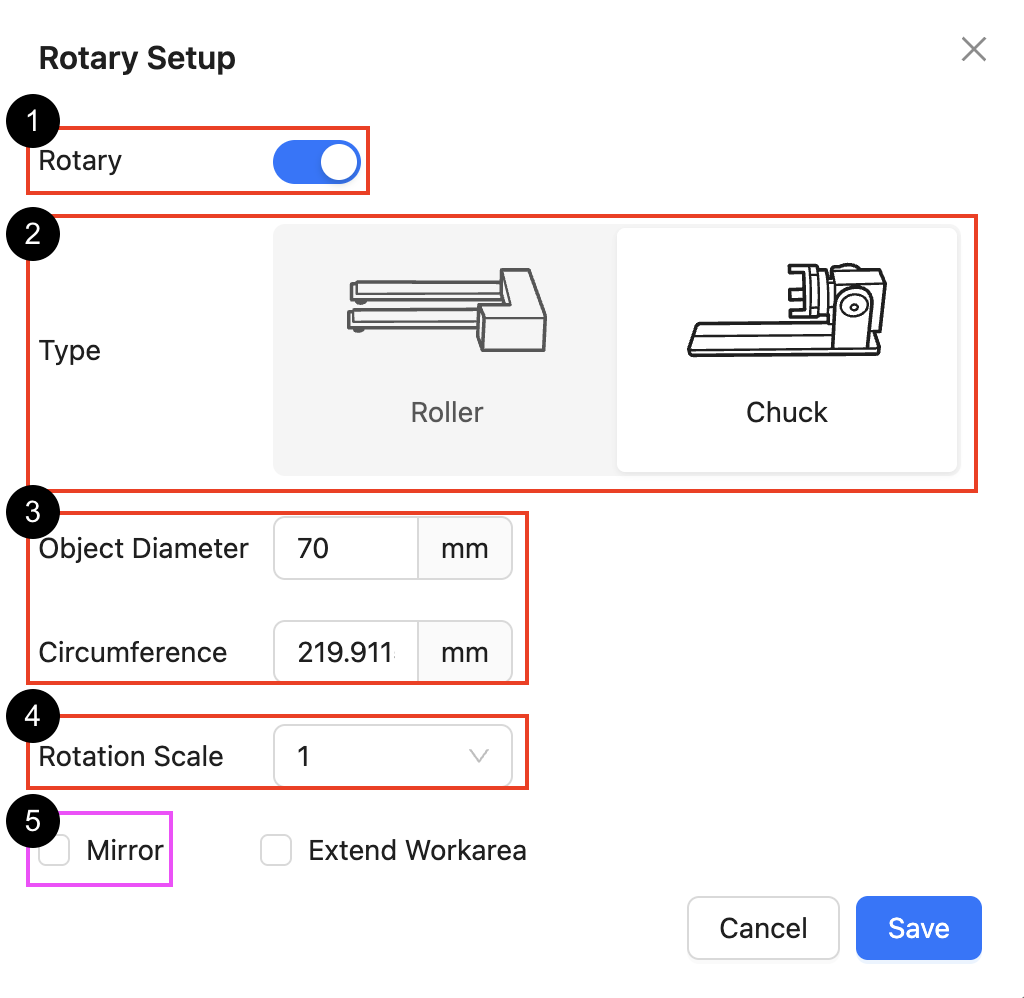

Accédez à "Configuration Rotative" et effectuez les modifications suivantes :

1. Assurez-vous que la fonction Rotative est activée. 2. Choisissez le type de rotatif correct. 3. Saisissez la taille de votre matériau mesurée dans l' Étape. (Vous pouvez saisir l'une ou l'autre des valeurs, et le logiciel calculera automatiquement l'autre.) 4.  L'échelle rotative est utilisée lorsque le résultat de gravure est plus petit ou plus grand que votre conception originale. Paramètres par défaut : Beambox II réglé sur "1" HEXA RF réglé sur "2" 5. Vous devez activer la fonction miroir si votre dispositif rotatif est retourné. Si non retourné, laissez-la désactivée. (Disponible uniquement pour Ador.)

Position par défaut (La partie supérieure est plate.)	Position retournée (Le moteur est en haut.)

Étape 17

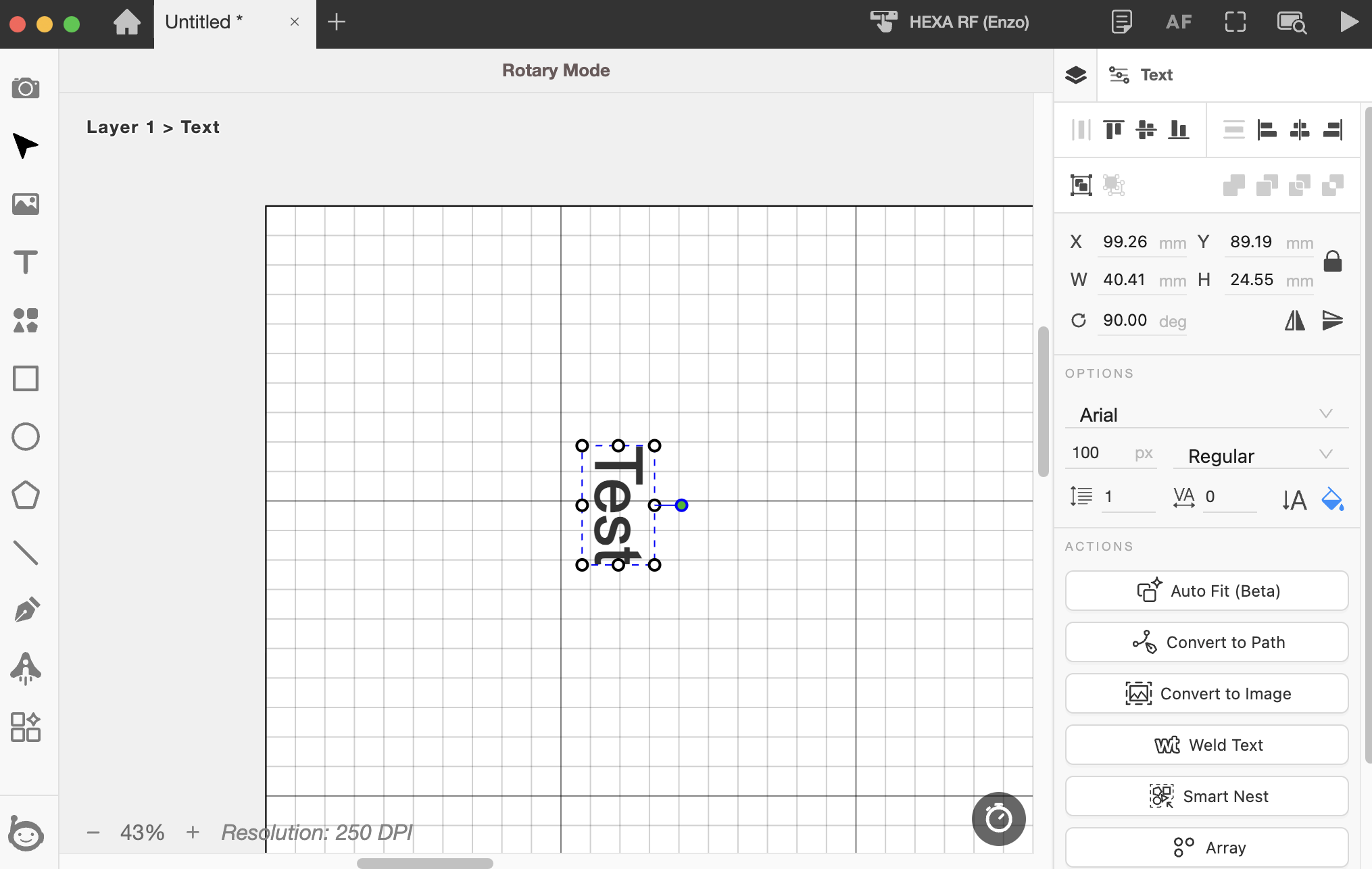

Créez un objet à graver ou importez le vôtre.

En fonction de votre design, il sera généralement pivoté de 90 degrés pour correspondre à l'orientation du matériau.

Étape 18

Utilisez la fonction "Cadre d'exécution" pour visualiser le parcours de gravure.

Choisissez "Cadrage" pour voir le cadre englobant du design ou du fichier. Après avoir cliqué sur "Démarrer", la tête laser commencera à se déplacer et son parcours indiquera la zone de gravure pour cette tâche. Le point de départ correspond à la position actuelle de votre buse laser. Son parcours dépendra de l'"Origine du travail" sélectionnée dans le Étape. Lorsque le centre est sélectionné, le point de départ sera défini au centre du design. Le centre est généralement utilisé pour les travaux rotatifs. Vous pouvez déplacer la tête laser pour modifier la zone de gravure jusqu'à ce que la position soit acceptée.

Étape 19

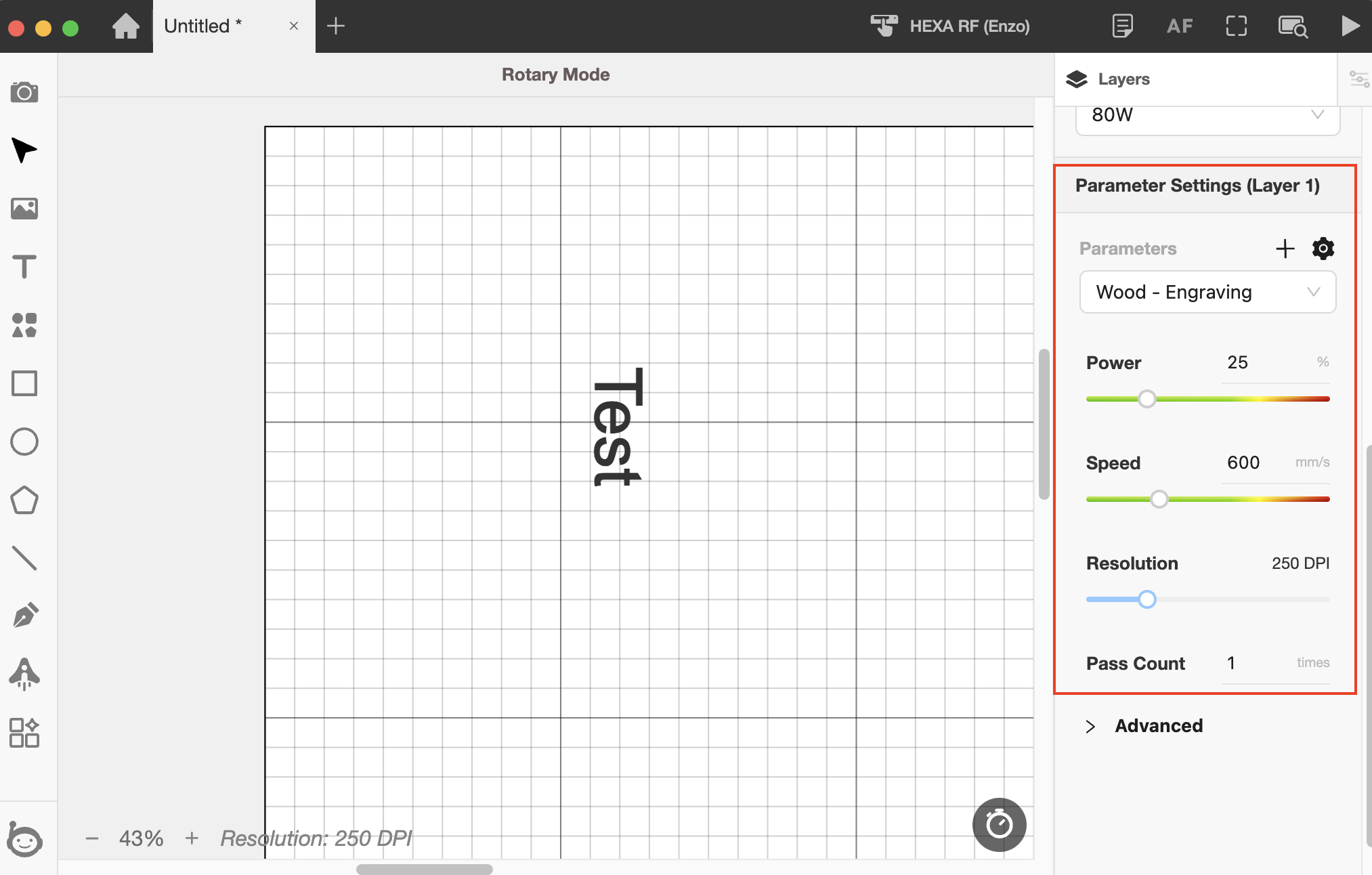

Une fois la position de gravure confirmée, réglez les paramètres de vitesse et de puissance appropriés en fonction de votre matériau.

Étape 20

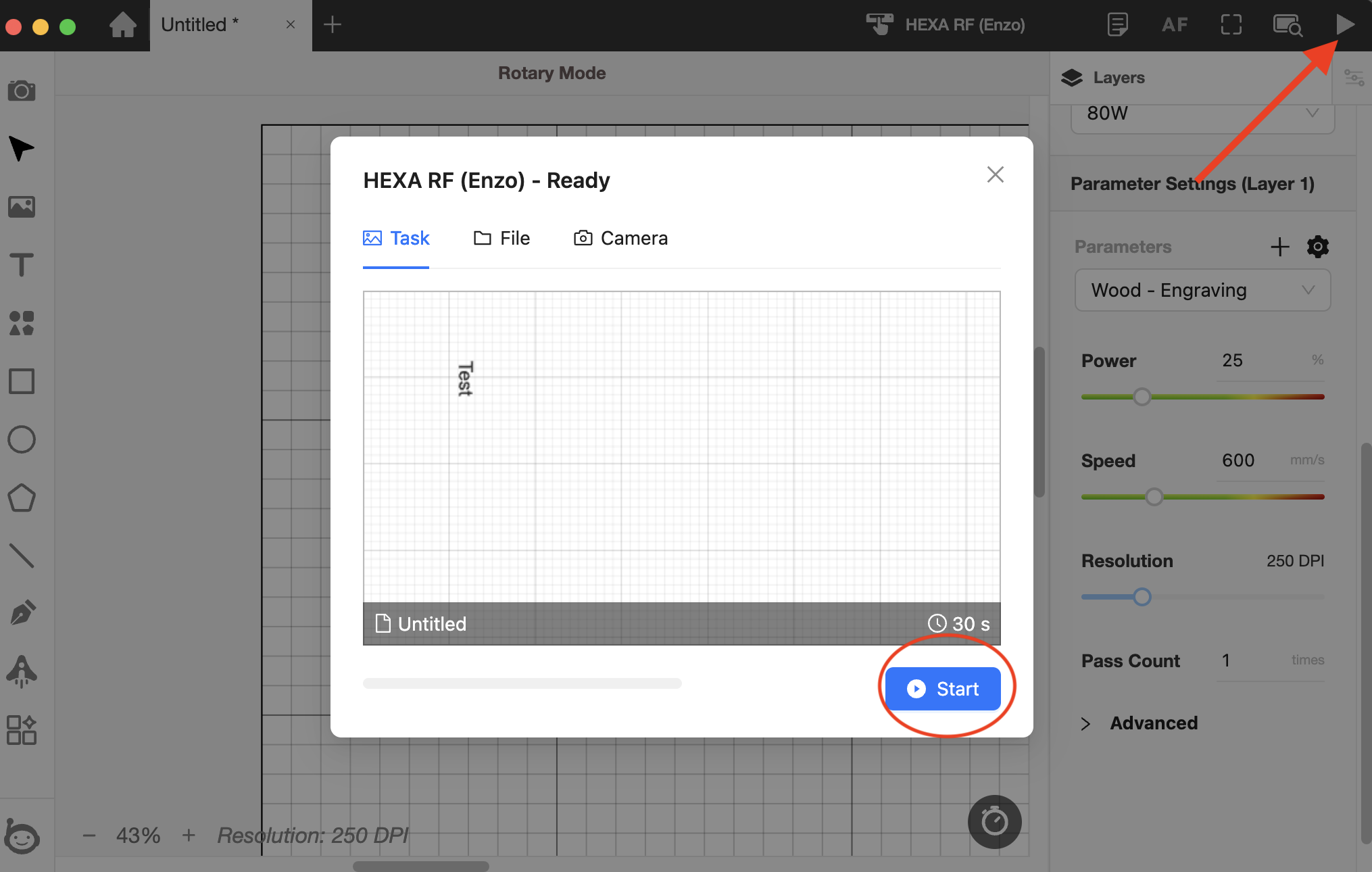

Fermez la porte et lancez la tâche.

Étape 21

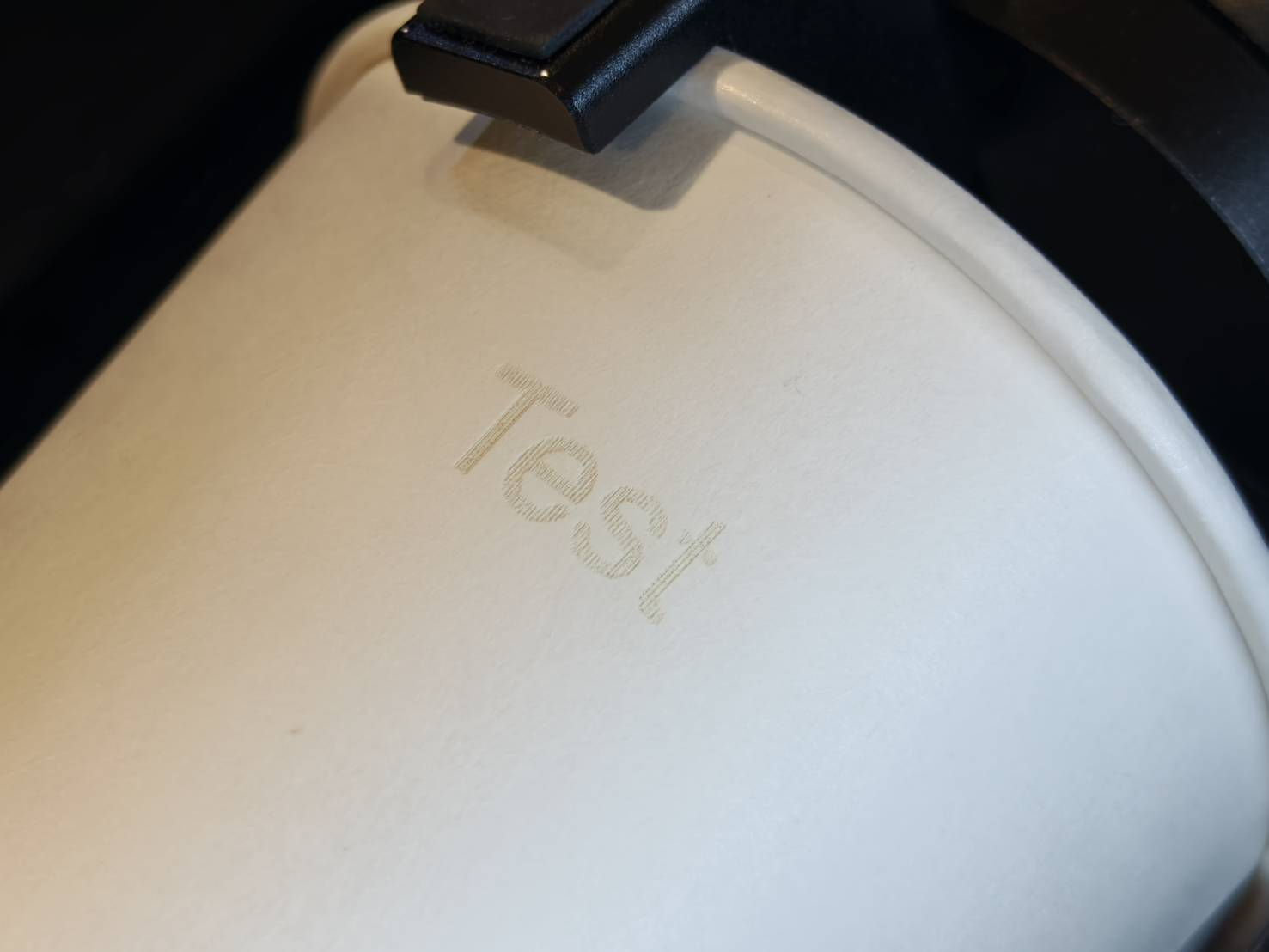

Vérifiez le résultat.

Étape 22 (Facultative)

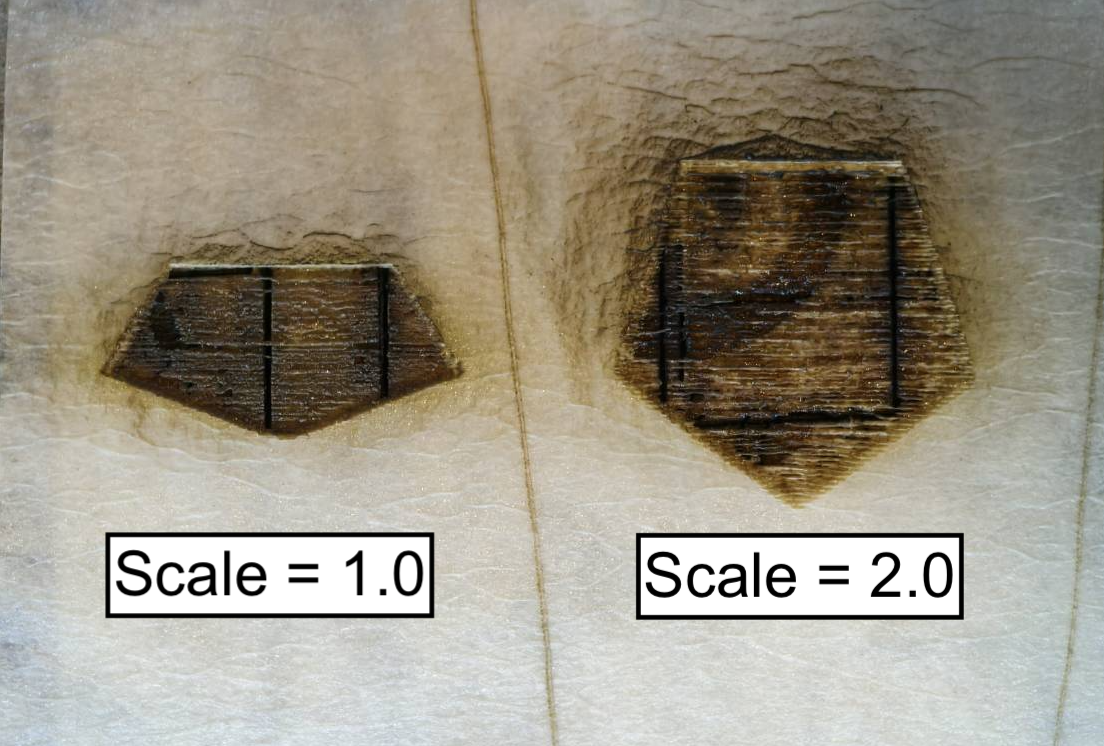

⚠︎ Si vous remarquez une anomalie dans votre résultat de gravure (raccourci ou allongé), veuillez vous référer au vidéo ci-dessous pour ajuster les paramètres d'échelle de rotation.

• Si votre résultat est plus grand que votre conception originale, réglez l'échelle à 0,5 pour le réduire.
• Si votre résultat est plus petit que votre conception originale, réglez l'échelle à 1,5 ou 2,0 pour l'agrandir.

#FIN

Étape 1

Assurez-vous d'avoir les versions logicielles et firmware suivantes pour utiliser la fonction rotative.

Étape 2

Retirez le plateau alvéolé et le support de plateforme.

Étape 3

Réinstallez le support de la plateforme.

Étape 4

Mesurez le diamètre ou la circonférence de votre matériau et notez-le pour une utilisation ultérieure.
(Il est recommandé d'utiliser le matériau destiné à la pratique et aux tests pour la première utilisation.)

Étape 5

Veuillez consulter le tableau ci-dessous pour installer les supports rotatifs appropriés et choisir la distance focale correcte selon le diamètre de votre objet.

Tableau des dimensions et des supports

Explication du mode de focalisation

Par défaut, la lentille de focalisation sera en position haute, avec une distance focale de 4mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau sera de 4mm. Pour les matériaux plus petits, l'extrémité de la buse pourrait ne pas atteindre les 4mm par défaut. Il est donc possible d'augmenter cette distance en déplaçant la lentille vers le bas de la buse. Lorsque la lentille est en position basse, la distance entre l'extrémité et la surface peut être augmentée jusqu'à 16mm. Comment modifier la position de la lentille ? 1. Démonter la lentille   2. Déterminer l'ordre du mode de focalisation   Mode de focalisation : 4mm (par défaut) Mode de focalisation : 16mm Lentille Bloc Bloc Lentille Anneau Anneau Buse Buse   3. Remonter la lentille Le côté rouge du bloc doit être orienté vers le bas. La face bombée de la lentille doit être orientée vers le haut. (Astuce pour identifier rapidement la face bombée : elle devrait refléter l'intégralité de votre visage lorsque vous la regardez.) Tournez l'anneau dans le sens antihoraire pour le serrer.

Explication des supports

Les supports sont destinés à être placés sur le support de la plateforme. Le dispositif rotatif reposera sur ces supports pour être élevé ou abaissé manuellement ou à l'aide de la plateforme automatique. Supports courts Il est plus court et utilisé pour les petits objets. (Diamètre : 1mm - 54mm) Comment installer les supports ? Des trous sont prévus sur le support de la plateforme pour accueillir les supports. Les supports sont munis de tiges qui s'insèrent dans ces trous. Ajustez l'écartement entre les tiges si nécessaire.

Étape 6

Après l'installation des supports, assurez-vous que la machine est hors tension.
Veuillez trouver le câble de connexion dans la boîte et l'insérer à l'arrière gauche de la machine.

Étape 7

Installez les mâchoires sur le dispositif rotatif en fonction du matériau que vous allez utiliser.
Veuillez consulter le manuel pour les instructions d'installation des mâchoires.
Manuel du dispositif rotatif FLUX Chuck
(*Il est recommandé d'utiliser un matériau de test pour la pratique et les essais lors de la première utilisation.)

Étape 8

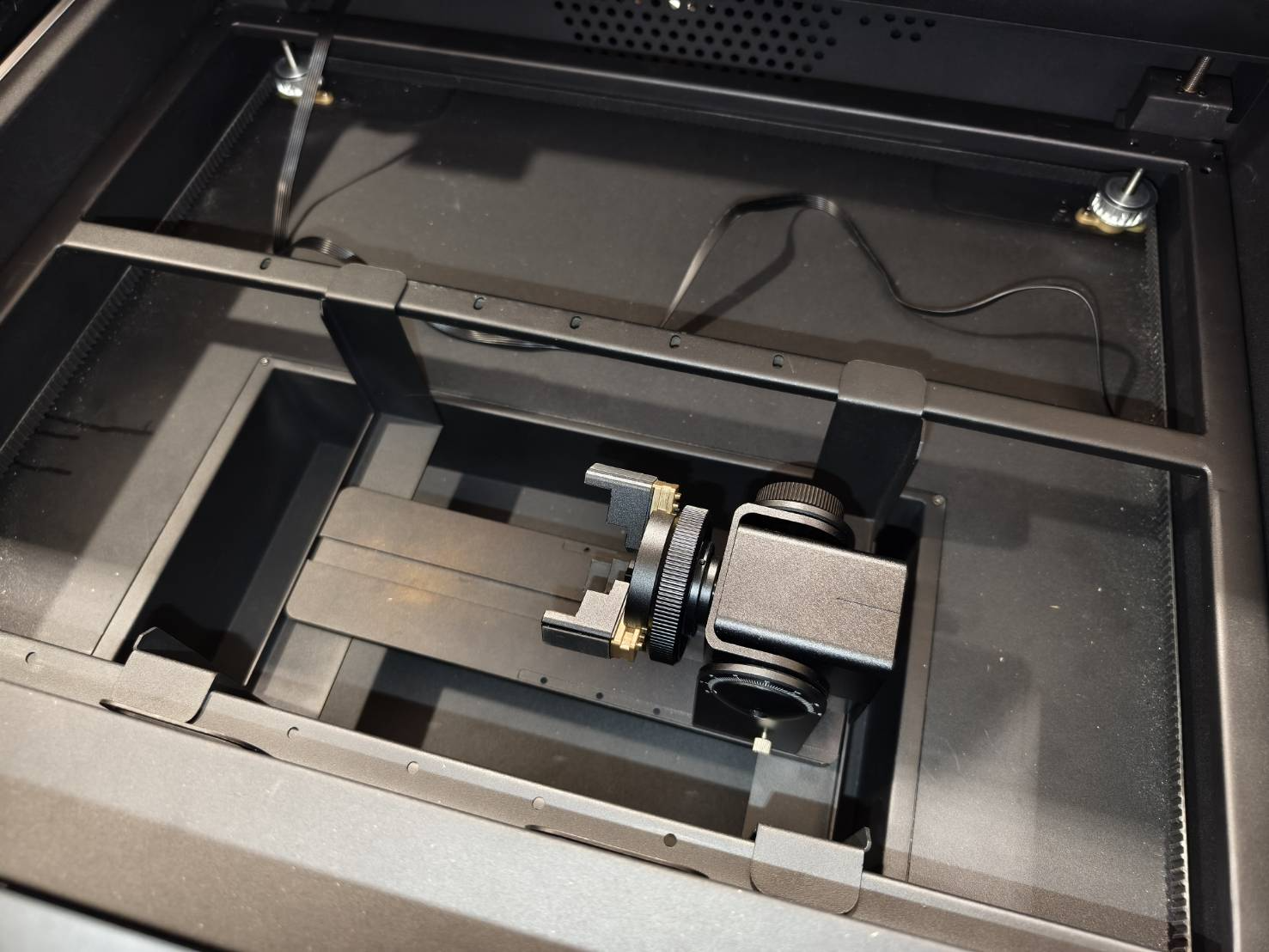

Placez le mandrin rotatif avec les mâchoires installées sur les supports et insérez le câble dans l'appareil.
*Assurez-vous que l'alimentation est coupée. Brancher le câble lorsque la machine est sous tension peut endommager le dispositif rotatif.

Étape 9

Mettez la machine sous tension et accédez aux "Paramètres matériels" pour sélectionner le mode de mise au point approprié.

Machine >> Paramètres matériels >> Page suivante >> Mode de mise au point >> Sélectionnez le mode approprié

Étape 10

Fixez le matériau avec le dispositif rotatif et mettez-le à niveau.
(Veuillez consulter le Guide du dispositif rotatif Chuck pour la fixation de différentes formes.)

Étape 11

Effectuez la mise au point automatique.
Si votre mise au point automatique ne fonctionne pas, veuillez consulter l' article pour la méthode de mise au point manuelle.

Étape 12

• Activez le faisceau laser rouge qui sortira de la pointe de la buse.
  Si votre laser rouge est déjà activé, passez cette étape.




• Machine >> Paramètres matériels >> Page suivante >> Lumière rouge fixe >> ON

Étape 13

Déplacez la pointe de la buse au centre de la zone à graver.
Le point lumineux rouge indique et détermine la position de départ.

Étape 14

Lancez Beam Studio.

Étape 15

Accédez aux "Paramètres du document" et effectuez les modifications suivantes :

1. Modifiez la zone de travail selon votre machine. 2.  Choisissez la source laser appropriée de votre machine. (HEXA RF uniquement) 3.  Modifiez l'option Démarrer depuis en « Position actuelle ». 4.  Pour l'origine du travail, choisissez « Centre ».  5. Activez la fonction Rotatif. 6.  Choisissez le type de rotatif approprié.

Position par défaut (La partie supérieure est plate.)	Position retournée (Le moteur est en haut.)

Étape 16

Accédez à "Configuration Rotative" et effectuez les modifications suivantes :

1. Assurez-vous que la fonction Rotative est activée. 2. Choisissez le type de rotatif correct. 3. Saisissez la taille de votre matériau mesurée dans l' Étape. (Vous pouvez saisir l'une ou l'autre des valeurs, et le logiciel calculera automatiquement l'autre.) 4.  L'échelle rotative est utilisée lorsque le résultat de gravure est plus petit ou plus grand que votre conception originale. Paramètres par défaut : Beambox II réglé sur "1" HEXA RF réglé sur "2" 5. Vous devez activer la fonction miroir si votre dispositif rotatif est retourné. Si non retourné, laissez-la désactivée. (Disponible uniquement pour Ador.)

Position par défaut (La partie supérieure est plate.)	Position retournée (Le moteur est en haut.)

Étape 17

• Créez un objet à graver ou importez le vôtre.


• En fonction de votre design, il sera généralement pivoté de 90 degrés pour correspondre à l'orientation du matériau.


Étape 18

Utilisez la fonction "Cadre d'exécution" pour visualiser le parcours de gravure.

Choisissez "Cadrage" pour voir le cadre englobant du design ou du fichier. Après avoir cliqué sur "Démarrer", la tête laser commencera à se déplacer et son parcours indiquera la zone de gravure pour cette tâche. Le point de départ correspond à la position actuelle de votre buse laser. Son parcours dépendra de l'"Origine du travail" sélectionnée dans le Étape. Lorsque le centre est sélectionné, le point de départ sera défini au centre du design. Le centre est généralement utilisé pour les travaux rotatifs. Vous pouvez déplacer la tête laser pour modifier la zone de gravure jusqu'à ce que la position soit acceptée.

Étape 19

Une fois la position de gravure confirmée, réglez les paramètres de vitesse et de puissance appropriés en fonction de votre matériau.

Étape 20

Fermez la porte et lancez la tâche.

Étape 21

Vérifiez le résultat.

Étape 22 (Facultative)

⚠︎ Si vous constatez une anomalie dans votre résultat de gravure (raccourci ou allongé), veuillez vous référer à la vidéo ci-dessous pour ajuster les paramètres d'échelle de rotation.

• Si votre résultat est plus grand que votre conception originale, réglez l'échelle à 0,5 pour le réduire.
• Si votre résultat est plus petit que votre conception originale, réglez l'échelle à 1,5 ou 2,0 pour l'agrandir.

#FIN
