Guide d'installation du module rotatif 2.0 pour Beambox II

• Beambox II + Extension Pocket + Module rotatif 2.0

• Beambox II + Module rotatif 2.0

Étape 1

Installez l'extension BB2 Extension Pocket en vous référant au guide ci-dessous.
Guide d'installation de l'Extension Pocket

Étape 2

Assurez-vous de disposer des versions logicielles et micrologicielles suivantes pour utiliser la fonction rotative.

Étape 3

Réinstallez le support de la plateforme.

Étape 4

Mesurez le diamètre ou la circonférence de votre matériau et notez-le pour une utilisation ultérieure.
(Il est recommandé d'utiliser le matériau destiné à la pratique et aux tests pour la première utilisation.)

Étape 5

Veuillez consulter le tableau ci-dessous pour installer les supports rotatifs appropriés et choisir la distance focale adéquate en fonction du diamètre de votre objet.

Explication des modes de mise au point

Par défaut, la lentille de focalisation sera en position haute, avec une distance focale de 4 mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau sera de 4 mm. Pour les matériaux plus petits, l'extrémité de la buse pourrait ne pas atteindre les 4 mm par défaut. Il est donc possible d'augmenter cette distance en déplaçant la lentille vers le bas de la buse. Lorsque la lentille est en position basse, la distance entre l'extrémité et la surface peut être augmentée jusqu'à 16 mm. Comment modifier la position de la lentille ? 1. Démontez la lentille   2. Déterminez l'ordre du mode de mise au point Mode de mise au point : 4 mm (par défaut) Mode de mise au point : 16 mm Lentille Bloc Bloc Lentille Anneau Anneau Buse Buse   3. Remontez la lentille Le côté rouge du bloc doit être orienté vers le bas. La face bombée de la lentille doit être orientée vers le haut. (Astuce : pour identifier rapidement la face bombée, elle devrait refléter l'intégralité de votre visage lorsque vous la regardez.) Tournez l'anneau dans le sens antihoraire pour le serrer.

Explication des supports courts et longs

Les supports sont utilisés pour être placés sur le support de la plateforme. Le module rotatif reposera sur ces supports pour être élevé ou abaissé manuellement ou à l'aide de la plateforme automatique. Démonstration sans le module rotatif Démonstration avec le module rotatif   Différence Supports courts Supports longs Ils sont moins hauts et utilisés pour les objets de petite taille.  Ils sont plus hauts et utilisés pour les objets de grande taille.   Comment installer les supports ? Des trous prévus pour les supports sont présents sur le support de la plateforme. Les supports sont équipés d'axes qui s'insèrent dans les trous. Ajustez l'écartement entre les axes si nécessaire.

Étape 6

Après l'installation des supports, assurez-vous que la machine est hors tension.

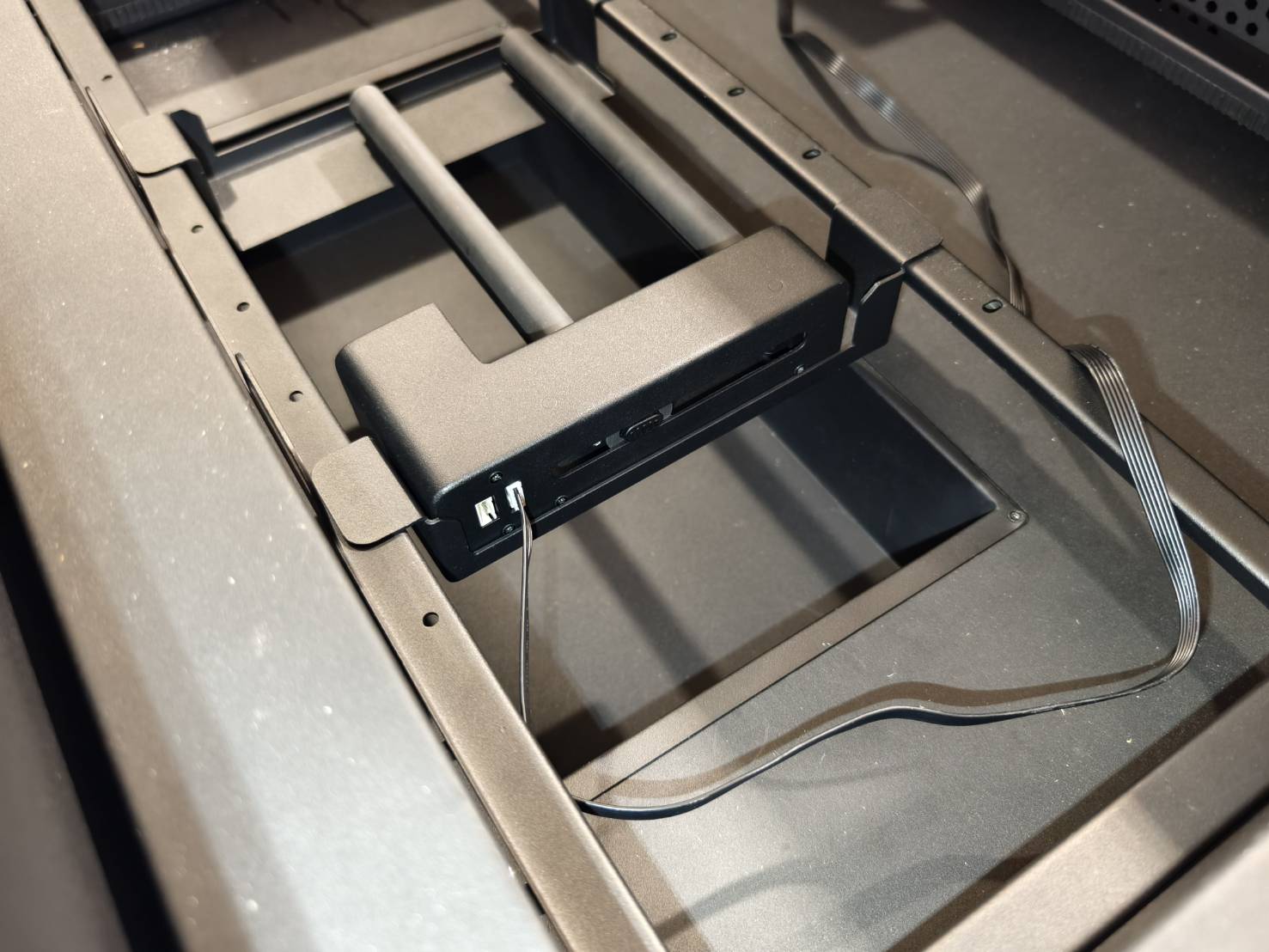

Localisez le câble de connexion dans la boîte et insérez-le à l'arrière gauche de la machine.

Étape 7

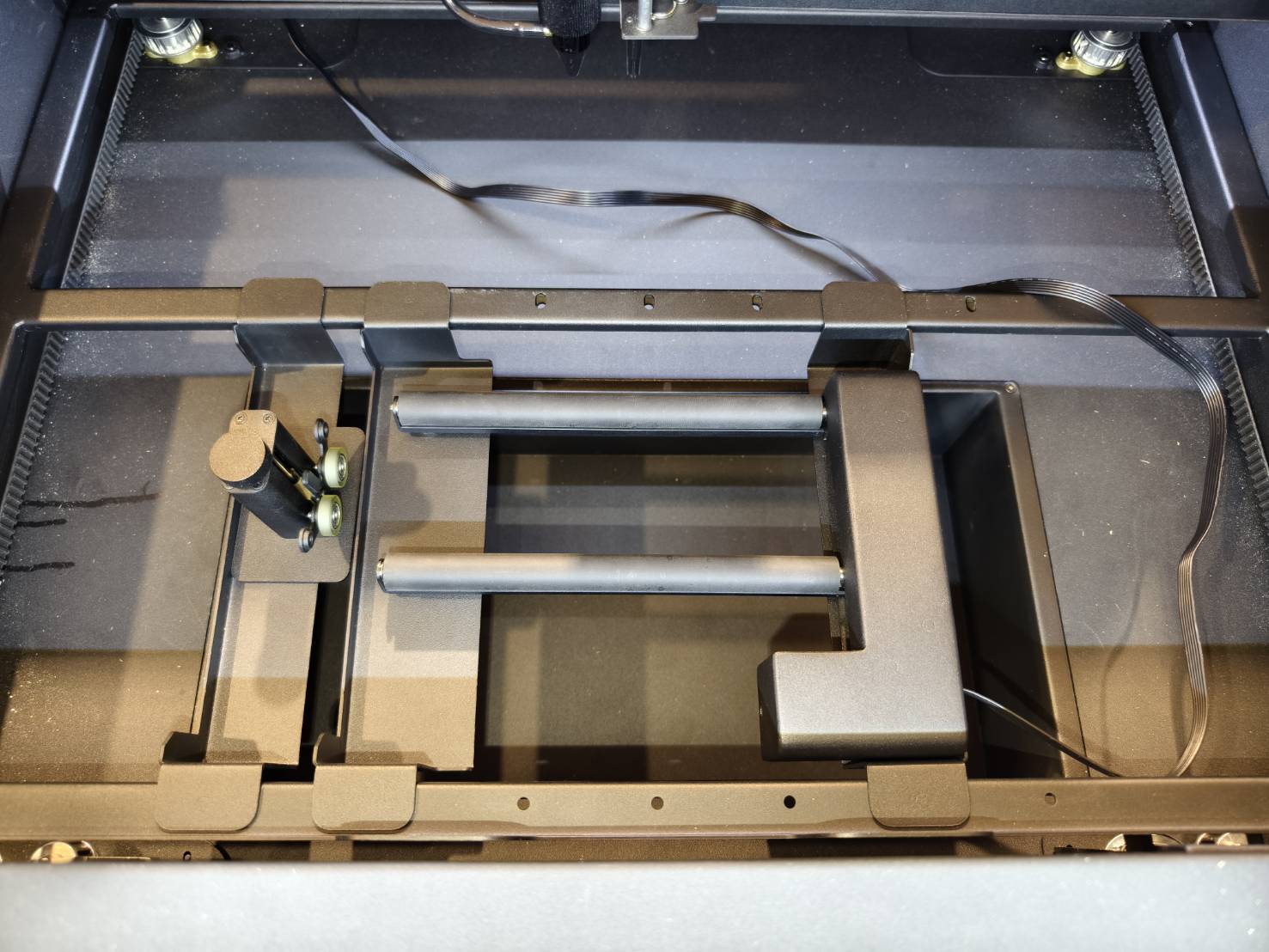

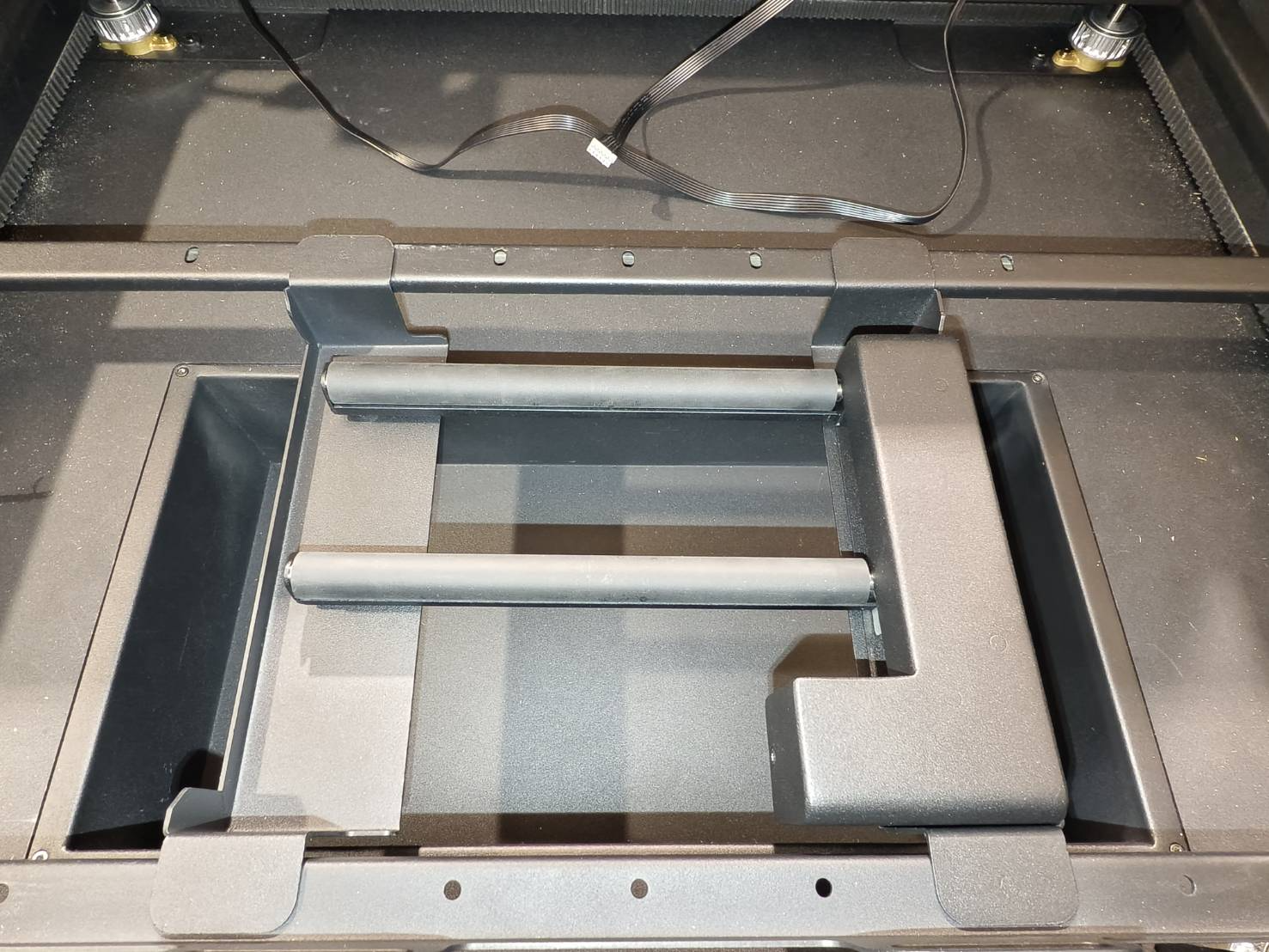

Placez le module rotatif sur les supports et branchez le câble à l'appareil.
*Assurez-vous que l'alimentation est coupée. Brancher le câble lorsque la machine est sous tension peut endommager le module rotatif.

Voici une démonstration de l'ajustement des rouleaux du module rotatif.
(Il suffit de maintenir le bouton à droite enfoncé pour déplacer librement les rouleaux)

Étape 8

Mettez la machine sous tension et accédez aux "Paramètres matériels" pour sélectionner le mode de mise au point approprié.

Machine >> Paramètres matériels >> Page suivante >> Mode de mise au point >> Sélectionnez le mode approprié

Étape 9

Placez le matériau sur le module rotatif et nivelez-le si nécessaire à l'aide du module de support.

Pour différentes formes, consultez les guides suivants qui détaillent les instructions de placement pour divers objets.

• Ador Rotary - Commencer la gravure - Étape 3
• HEXA - Guide d'installation du Module rotatif 2.0 - 01:10 - 04:15

Étape 10

Effectuez la mise au point automatique.
Si votre mise au point automatique ne fonctionne pas, veuillez consulter l' article pour la méthode de mise au point manuelle.

Étape 11

• Activez le faisceau laser rouge qui sortira de la pointe de la buse.
  Si votre laser rouge est déjà activé, passez cette étape.



• Machine >> Paramètres matériels >> Page suivante >> Lumière rouge fixe >> ON


Étape 12

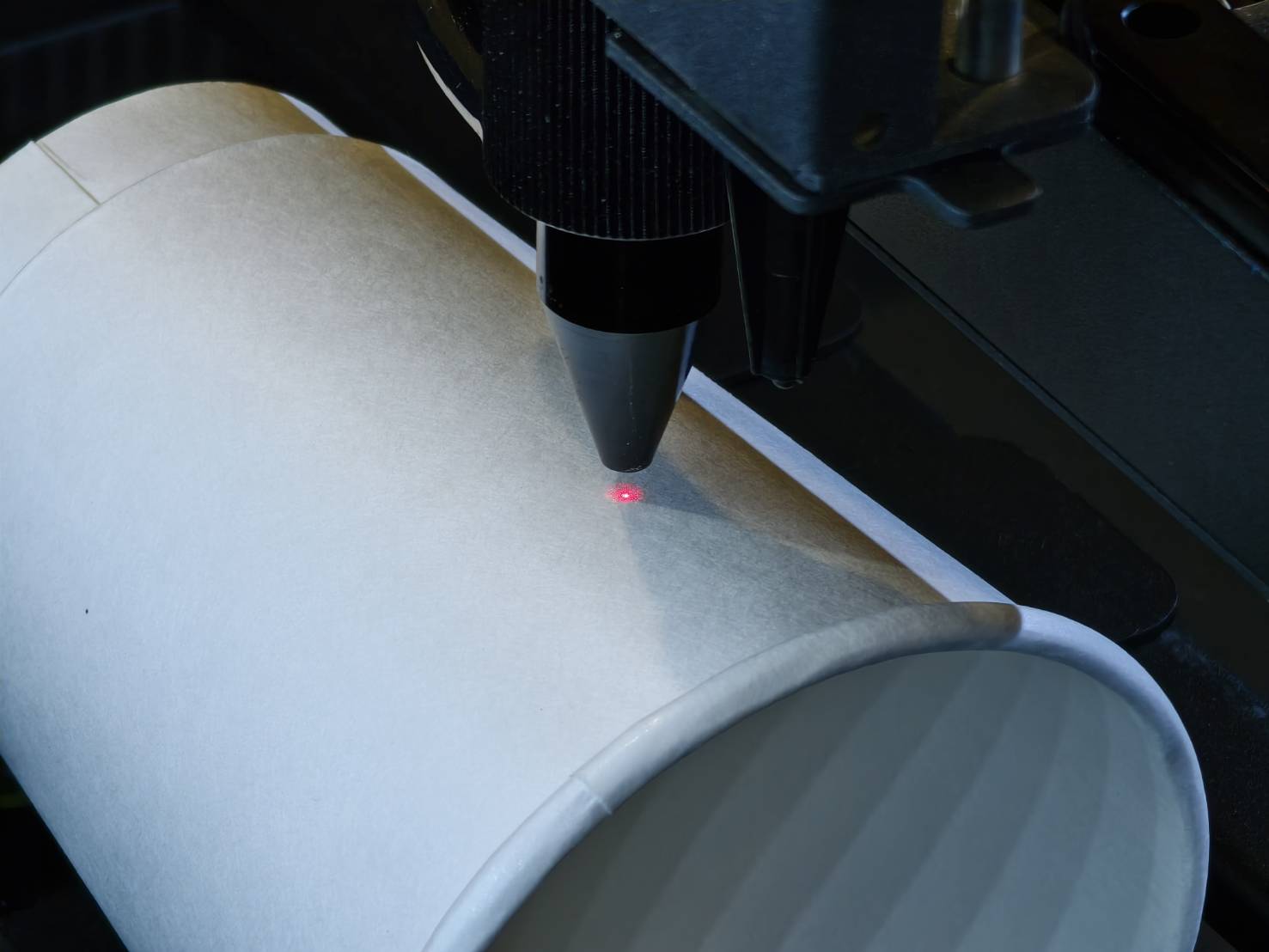

Déplacez la pointe de la buse au centre de la zone que vous souhaitez graver.
Le point lumineux rouge indique et détermine la position de départ.

Étape 13

Lancez Beam Studio.

Étape 14

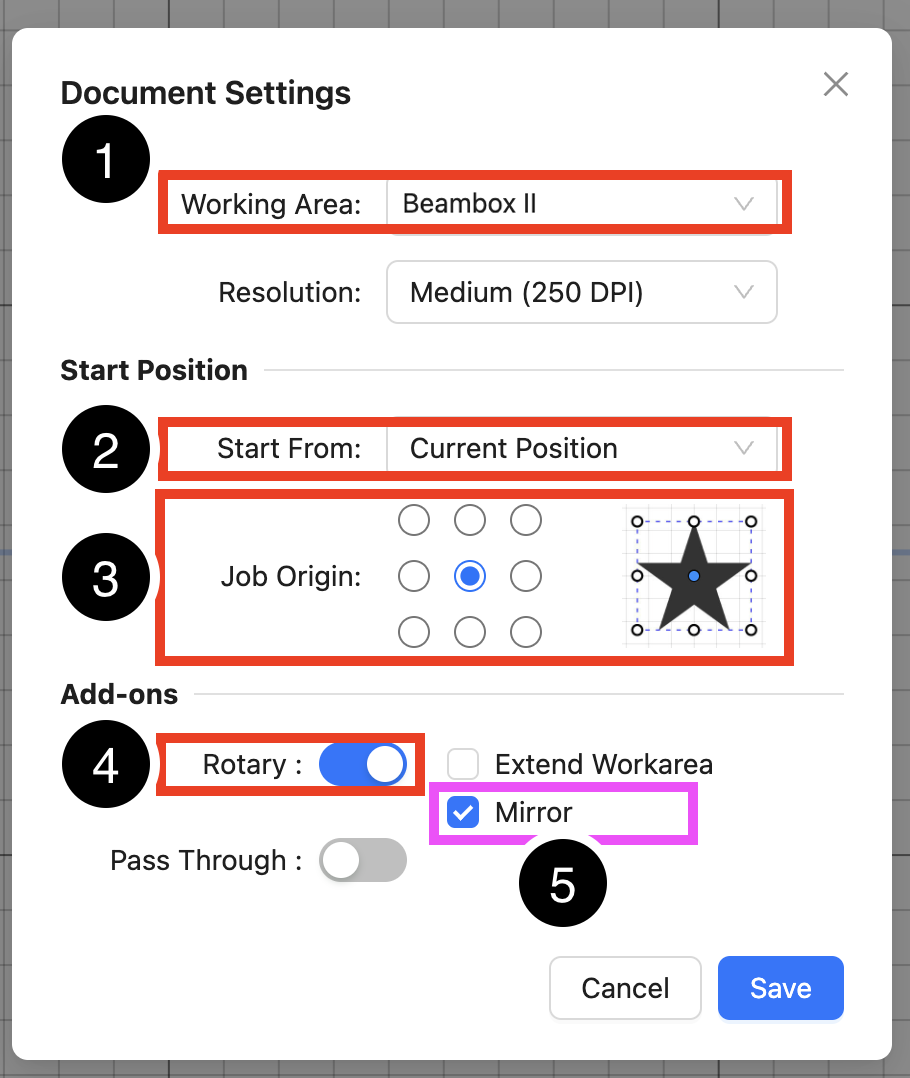

Accédez à "Paramètres du document" et apportez les modifications suivantes.

1. Changez la Zone de travail en "Beambox II". 2. Modifiez l'option Démarrer à partir de en "Position actuelle". 3. Pour l'Origine du travail, sélectionnez "Centre".  4. Activez la fonction Rotatif. 5. Pour le Miroir, vous devez activer cette fonction si votre module rotatif est inversé (rouleaux à droite). Si ce n'est pas le cas, laissez-la désactivée. (Disponible uniquement pour Ador.)

Étape 15

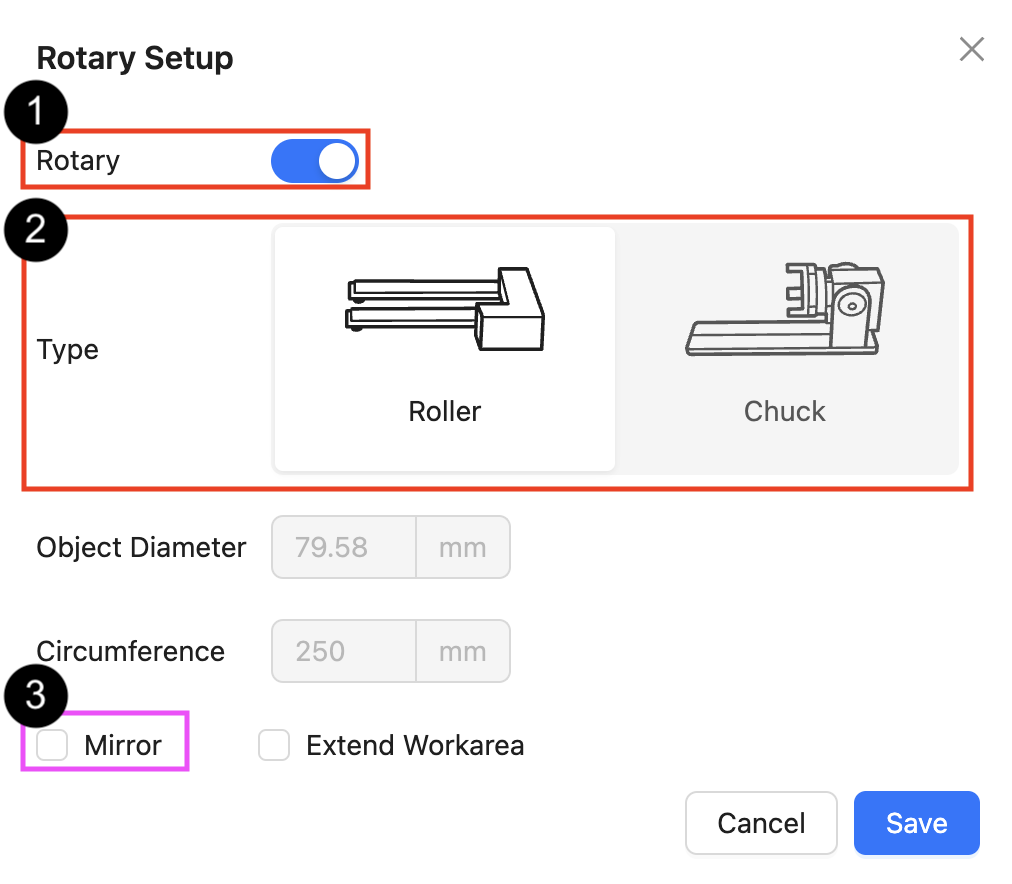

Accédez à "Configuration du rotatif" et effectuez les modifications suivantes.

1. Assurez-vous que la fonction Rotatif est activée.   2. Sélectionnez "Rouleau" comme type.   3. Vous devez activer la fonction Miroir si votre module rotatif est inversé (rouleaux à droite). Si ce n'est pas le cas, laissez-la désactivée. (Disponible uniquement pour Ador.)

Étape 16

Créez un objet à graver ou importez le vôtre.

En fonction de votre design, il sera généralement pivoté de 90 degrés pour correspondre à l'orientation du matériau.

Étape 17

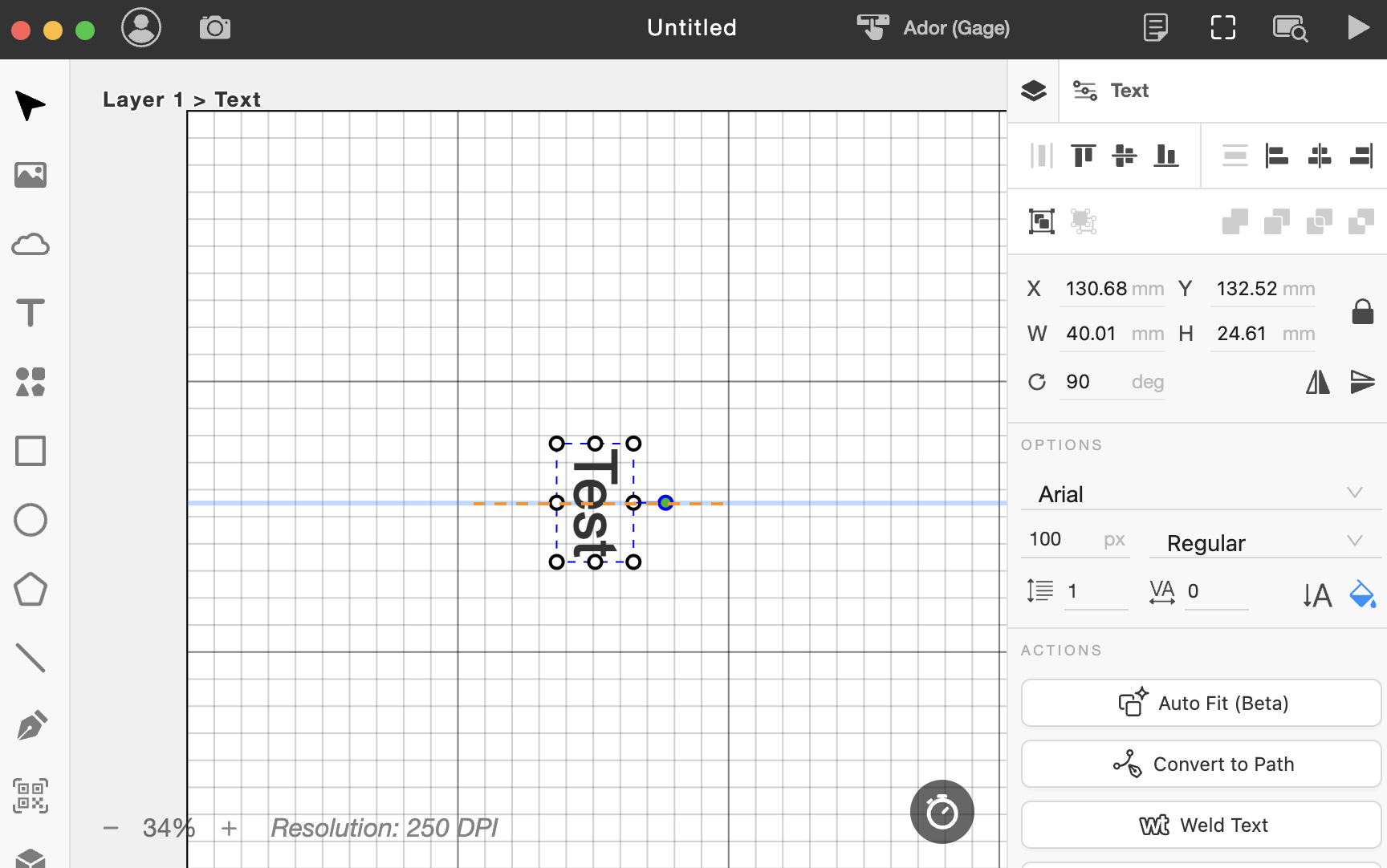

Après avoir configuré votre design, déplacez le centre du design sur la ligne bleue.

Étape 18

Utilisez la fonction "Aperçu du cadre" pour visualiser le chemin de gravure.

Choisissez "Cadrage" pour voir le cadre englobant du design ou du fichier. Après avoir cliqué sur "Démarrer", la tête laser commencera à se déplacer, et le trajet indiquera la zone de gravure pour cette tâche. Le point de départ correspond à la position actuelle de votre buse laser. Son trajet dépendra de l'"Origine du travail" sélectionnée dans l' Étape. Lorsque le centre est sélectionné, le point de départ sera défini au centre du design. Le centre est généralement utilisé pour les travaux rotatifs. Vous pouvez déplacer la tête laser pour ajuster la zone de gravure jusqu'à ce que la position soit satisfaisante.

⚠︎ Si vous constatez une anomalie dans votre plage ou taille de gravure (raccourcie ou allongée), veuillez consulter la vidéo ci-dessous pour ajuster les paramètres d'échelle de rotation.

Étape 19

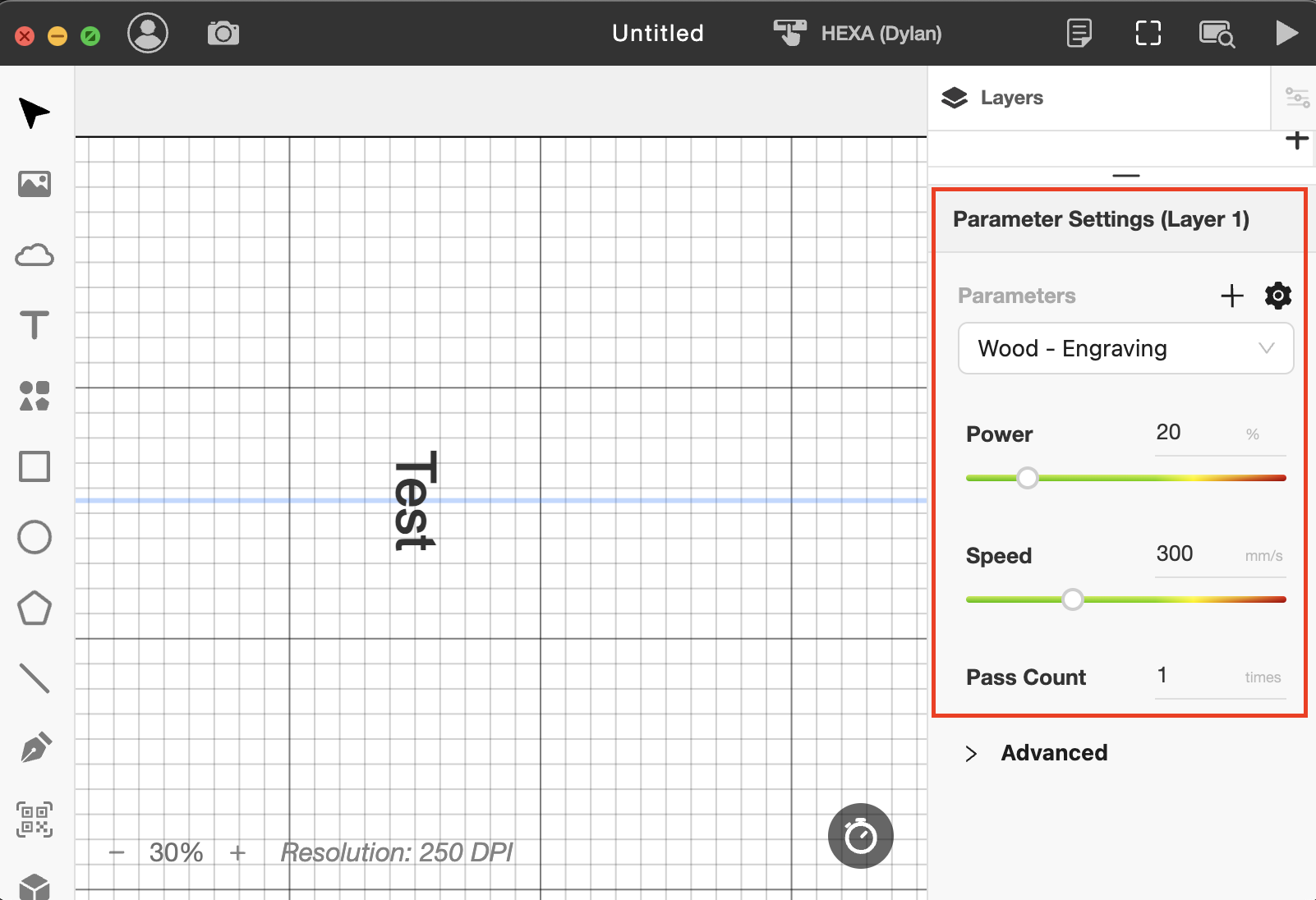

Une fois la position de gravure confirmée, définissez les paramètres de vitesse et de puissance appropriés en fonction de votre matériau.

Étape 20

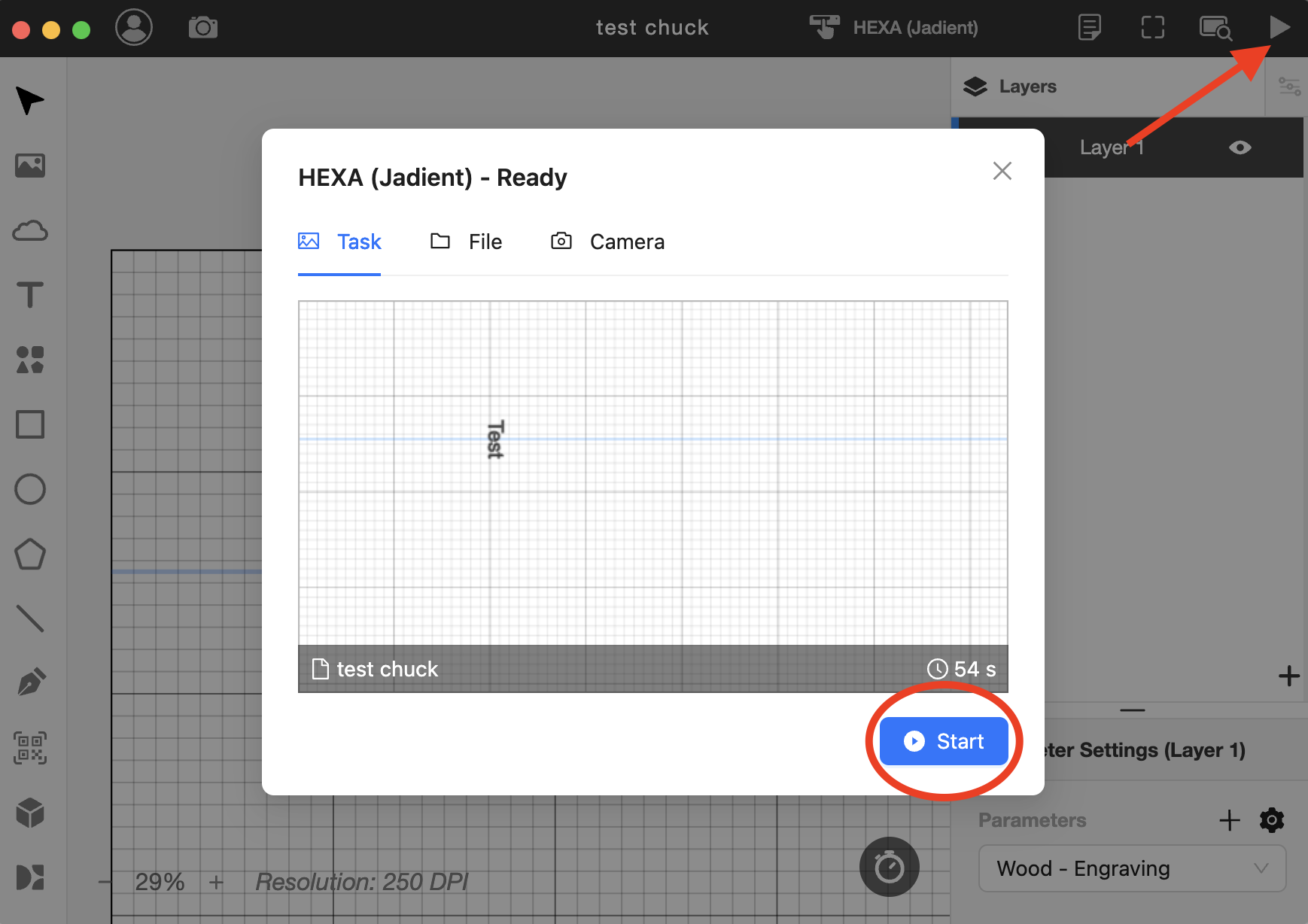

Fermez la porte et lancez le travail.

Étape 21

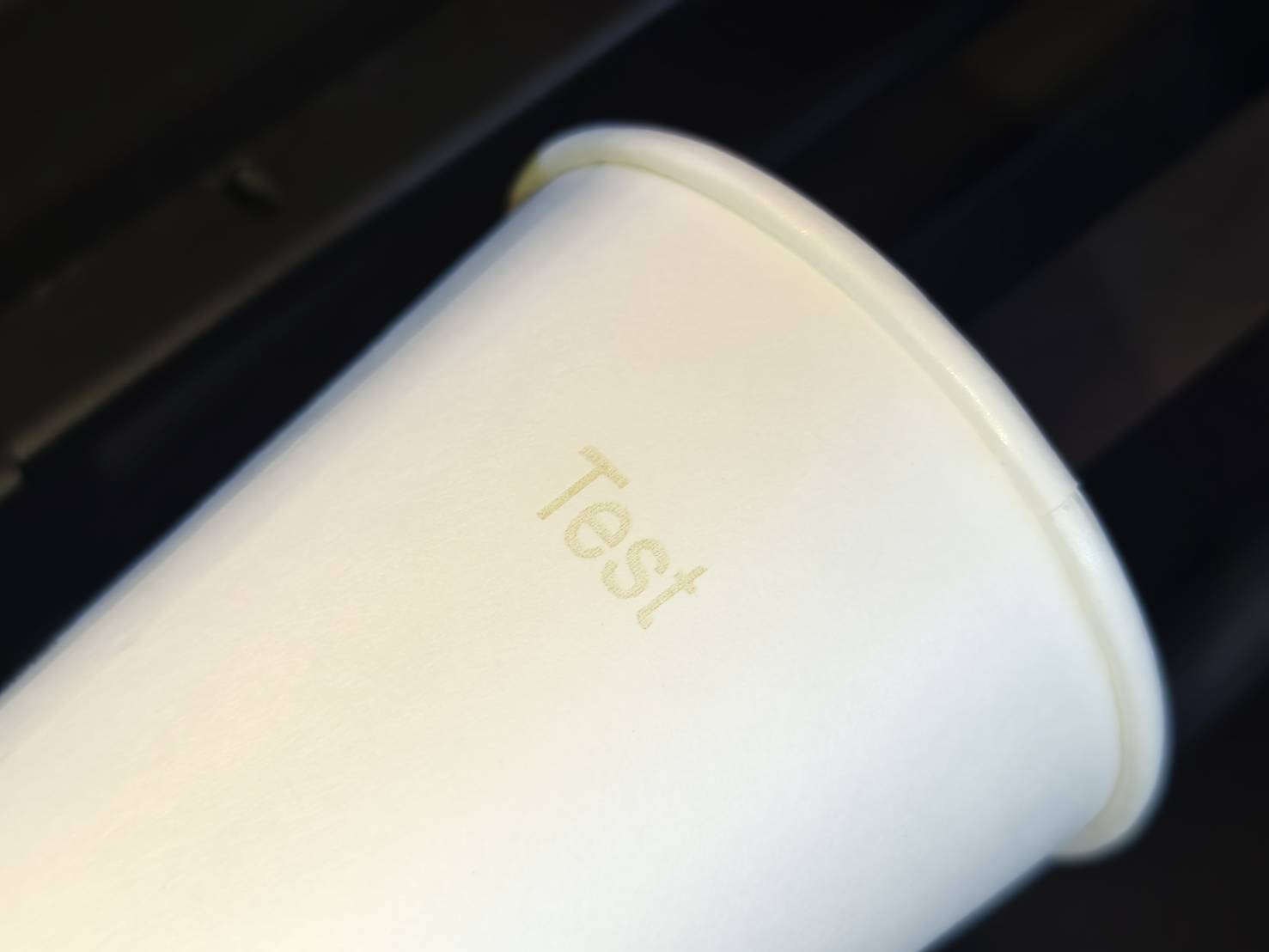

Vérifiez le résultat.

#FIN

Étape 1

Assurez-vous de disposer des versions logicielles et micrologicielles suivantes pour utiliser la fonction rotative.

Étape 2

Retirez le plateau alvéolé et le support de la plateforme.

Étape 3

Réinstallez le support de la plateforme.

Étape 4

Mesurez le diamètre ou la circonférence de votre matériau et notez-le pour une utilisation ultérieure.
(Il est recommandé d'utiliser le matériau destiné à la pratique et aux tests pour la première utilisation.)

Étape 5

Veuillez consulter le tableau ci-dessous pour installer les supports rotatifs appropriés et choisir la distance focale adéquate en fonction du diamètre de votre objet.

Explication des modes de mise au point

Par défaut, la lentille de focalisation sera en position haute, avec une distance focale de 4 mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau sera de 4 mm. Pour les matériaux plus petits, l'extrémité de la buse pourrait ne pas atteindre les 4 mm par défaut. Il est donc possible d'augmenter cette distance en déplaçant la lentille vers le bas de la buse. Lorsque la lentille est en position basse, la distance entre l'extrémité et la surface peut être augmentée jusqu'à 16 mm. Comment modifier la position de la lentille ? 1. Démontez la lentille   2. Déterminez l'ordre du mode de mise au point Mode de mise au point : 4 mm (par défaut) Mode de mise au point : 16 mm Lentille Bloc Bloc Lentille Anneau Anneau Buse Buse   3. Remontez la lentille Le côté rouge du bloc doit être orienté vers le bas. La face bombée de la lentille doit être orientée vers le haut. (Astuce : pour identifier rapidement la face bombée, elle devrait refléter l'intégralité de votre visage lorsque vous la regardez.) Tournez l'anneau dans le sens antihoraire pour le serrer.

Description des supports

Les supports sont utilisés pour être placés sur le support de la plateforme. Le module rotatif reposera sur ces supports pour être élevé ou abaissé manuellement ou à l'aide de la plateforme automatique. Démonstration sans le module rotatif Démonstration avec le module rotatif   Supports courts Ils sont moins hauts et utilisés pour les objets de petite taille.   Comment installer les supports ? Des trous prévus pour les supports sont présents sur le support de la plateforme. Les supports sont équipés d'axes qui s'insèrent dans les trous. Ajustez l'écartement entre les axes si nécessaire.

Étape 6

Après l'installation des supports, assurez-vous que la machine est hors tension.
Localisez le câble de connexion dans la boîte et insérez-le à l'arrière gauche de la machine.

Étape 7

Placez le module rotatif sur les supports et branchez le câble à l'appareil.
*Assurez-vous que l'alimentation est coupée. Brancher le câble lorsque la machine est sous tension peut endommager le module rotatif.

Voici une démonstration de l'ajustement des rouleaux du module rotatif.
(Il suffit de maintenir le bouton à droite enfoncé pour déplacer librement les rouleaux)

Étape 8

Mettez la machine sous tension et accédez aux "Paramètres matériels" pour sélectionner le mode de mise au point approprié.

Machine >> Paramètres matériels >> Page suivante >> Mode de mise au point >> Sélectionnez le mode approprié

Étape 9

Placez le matériau sur le module rotatif et nivelez-le si nécessaire à l'aide du module de support.

Pour différentes formes, consultez les guides suivants qui détaillent les instructions de placement pour divers objets.

• Ador Rotary - Commencer la gravure - Étape 3
• HEXA - Guide d'installation du Module rotatif 2.0 - 01:10 - 04:15

Étape 10

Effectuez la mise au point automatique.
Si votre mise au point automatique ne fonctionne pas, veuillez consulter l' article pour la méthode de mise au point manuelle.

Étape 11

• Activez le faisceau laser rouge qui sortira de la pointe de la buse.
  Si votre laser rouge est déjà activé, passez cette étape.



• Machine >> Paramètres matériels >> Page suivante >> Lumière rouge fixe >> ON


Étape 12

Déplacez la pointe de la buse au centre de la zone que vous souhaitez graver.
Le point lumineux rouge indique et détermine la position de départ.

Étape 13

Lancez Beam Studio.

Étape 14

Accédez à "Paramètres du document" et apportez les modifications suivantes.

1. Changez la Zone de travail en "Beambox II". 2. Modifiez l'option Démarrer à partir de en "Position actuelle". 3. Pour l'Origine du travail, sélectionnez "Centre".  4. Activez la fonction Rotatif. 5. Pour le Miroir, vous devez activer cette fonction si votre module rotatif est inversé (rouleaux à droite). Si ce n'est pas le cas, laissez-la désactivée. (Disponible uniquement pour Ador.)

Étape 15

Accédez à "Configuration du rotatif" et effectuez les modifications suivantes.

1. Assurez-vous que la fonction Rotatif est activée.   2. Sélectionnez "Rouleau" comme type.   3. Vous devez activer la fonction Miroir si votre module rotatif est inversé (rouleaux à droite). Si ce n'est pas le cas, laissez-la désactivée. (Disponible uniquement pour Ador.)

Étape 16

Créez un objet à graver ou importez le vôtre.

En fonction de votre design, il sera généralement pivoté de 90 degrés pour correspondre à l'orientation du matériau.

Étape 17

Après avoir configuré votre design, déplacez le centre du design sur la ligne bleue.

Étape 18

Utilisez la fonction "Aperçu du cadre" pour visualiser le chemin de gravure.

Choisissez "Cadrage" pour voir le cadre englobant du design ou du fichier. Après avoir cliqué sur "Démarrer", la tête laser commencera à se déplacer, et le trajet indiquera la zone de gravure pour cette tâche. Le point de départ correspond à la position actuelle de votre buse laser. Son trajet dépendra de l'"Origine du travail" sélectionnée dans l' Étape. Lorsque le centre est sélectionné, le point de départ sera défini au centre du design. Le centre est généralement utilisé pour les travaux rotatifs. Vous pouvez déplacer la tête laser pour ajuster la zone de gravure jusqu'à ce que la position soit satisfaisante.

⚠︎ Si vous constatez une anomalie dans votre plage ou taille de gravure (raccourcie ou allongée), veuillez consulter la vidéo ci-dessous pour ajuster les paramètres d'échelle de rotation.

Étape 19

Une fois la position de gravure confirmée, définissez les paramètres de vitesse et de puissance appropriés en fonction de votre matériau.

Étape 20

Fermez la porte et lancez le travail.

Étape 21

Vérifiez le résultat.

#FIN
