Si vous êtes redirigé vers ce guide, cela indique que le trajet vertical de votre 3ème miroir ne peut pas être aligné, ou que vous avez remplacé le tube laser, l'ensemble du support du 2ème miroir, etc.
Dans ce guide, les réglages avancés suivants seront abordés.
La ligne horizontale du trajet du 2ème miroir vers l'entrée du 3ème miroir.
La ligne verticale du trajet du 2ème miroir vers l'entrée du 3ème miroir.
Le trajet vertical du 3ème miroir vers le plateau.
Avant de commencer
Veuillez vous assurer que le trajet du 1er au 2ème miroir et le trajet du 2ème au 3ème miroir sont correctement alignés. Sinon, les étapes de cette page détérioreront votre trajet optique.
Veuillez consulter cet article, 4-10 Optical Path Adjustment, de l'étape 1 à l'étape 7.1 pour vous assurer que les trajets mentionnés sont correctement alignés.
Étape 1

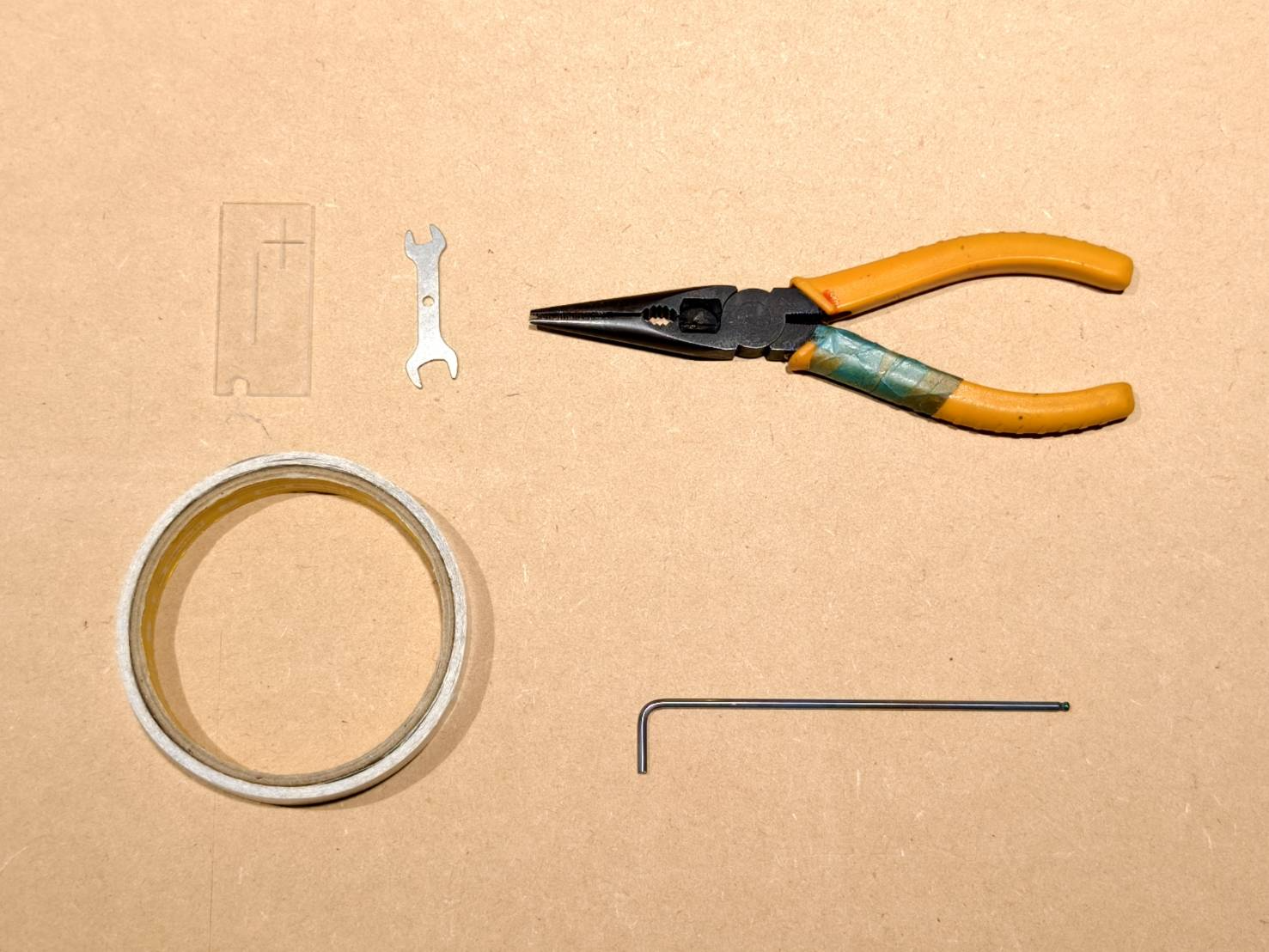

Veuillez préparer les outils suivants.
Outil OPA
Clé double
Pince
Ruban adhésif double face
Clé Allen de 2,5 mm
Étape 2
Utilisez l'outil OPA pour vérifier que le point est positionné au centre de l'entrée du 3ème miroir. Cette étape vous apprendra à vérifier l'alignement vertical du faisceau à l'entrée du 3ème miroir à l'aide d'un outil OPA.

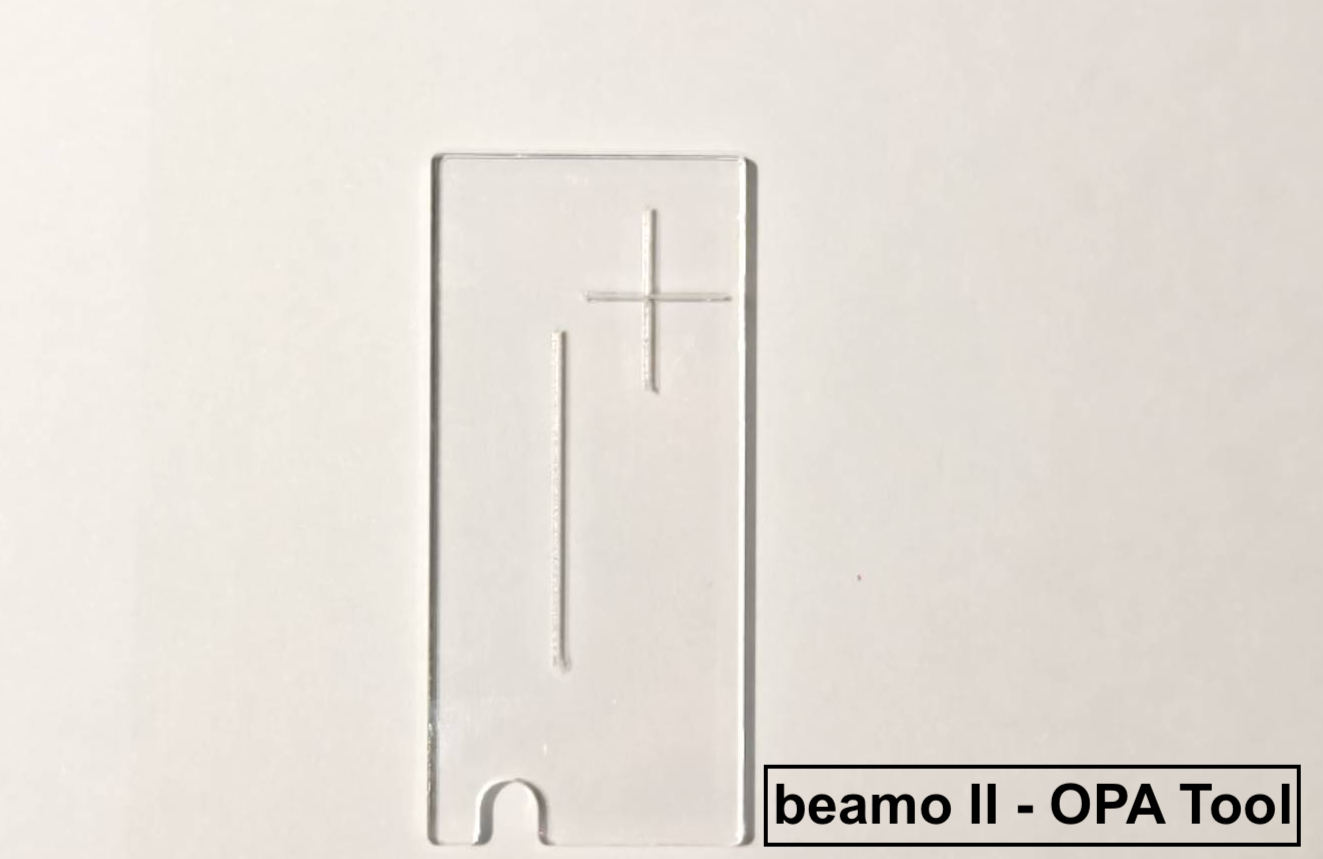

Veuillez utiliser le lien pour télécharger le fichier et utiliser un acrylique transparent de 3 mm pour graver et découper.

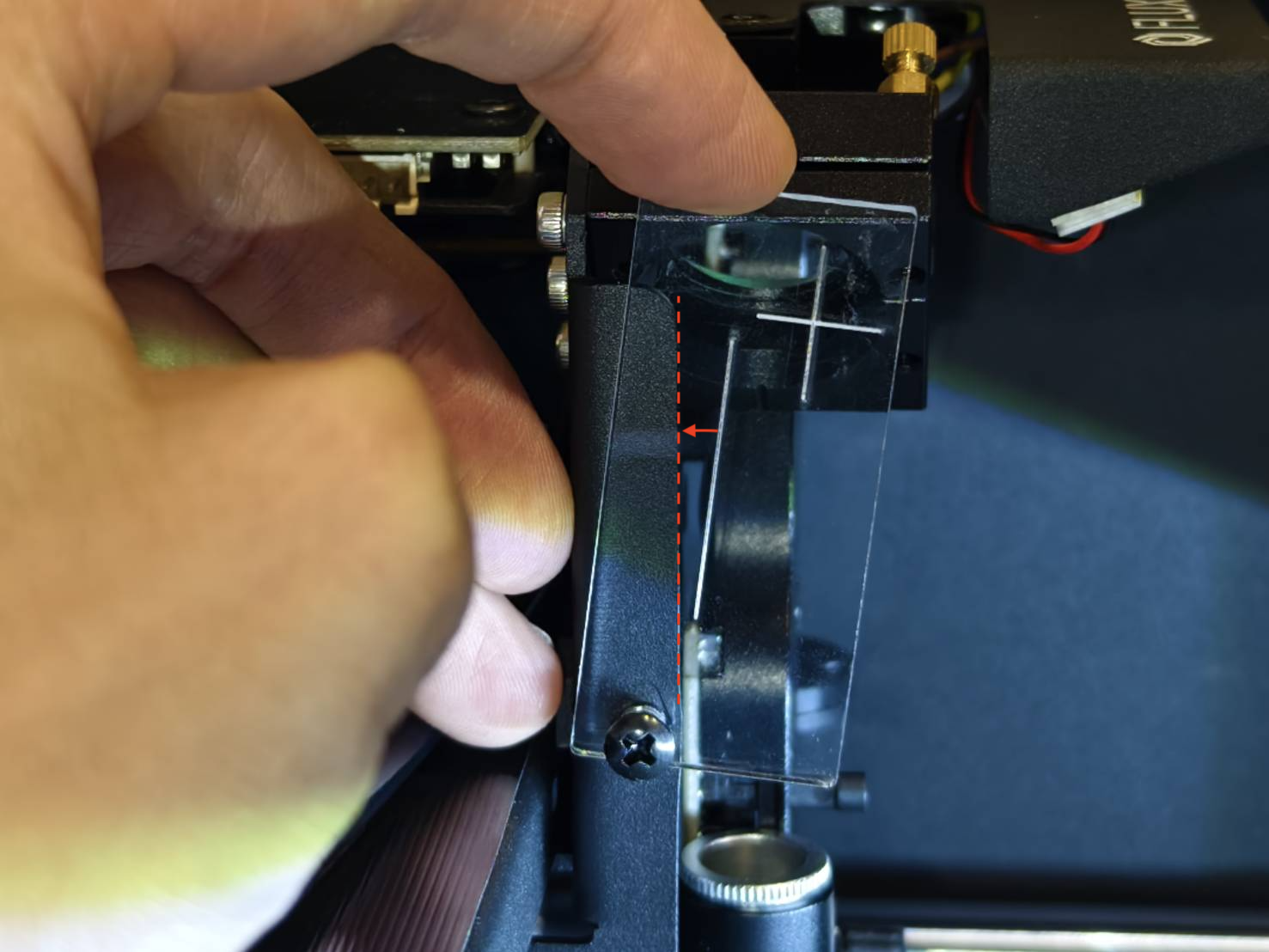

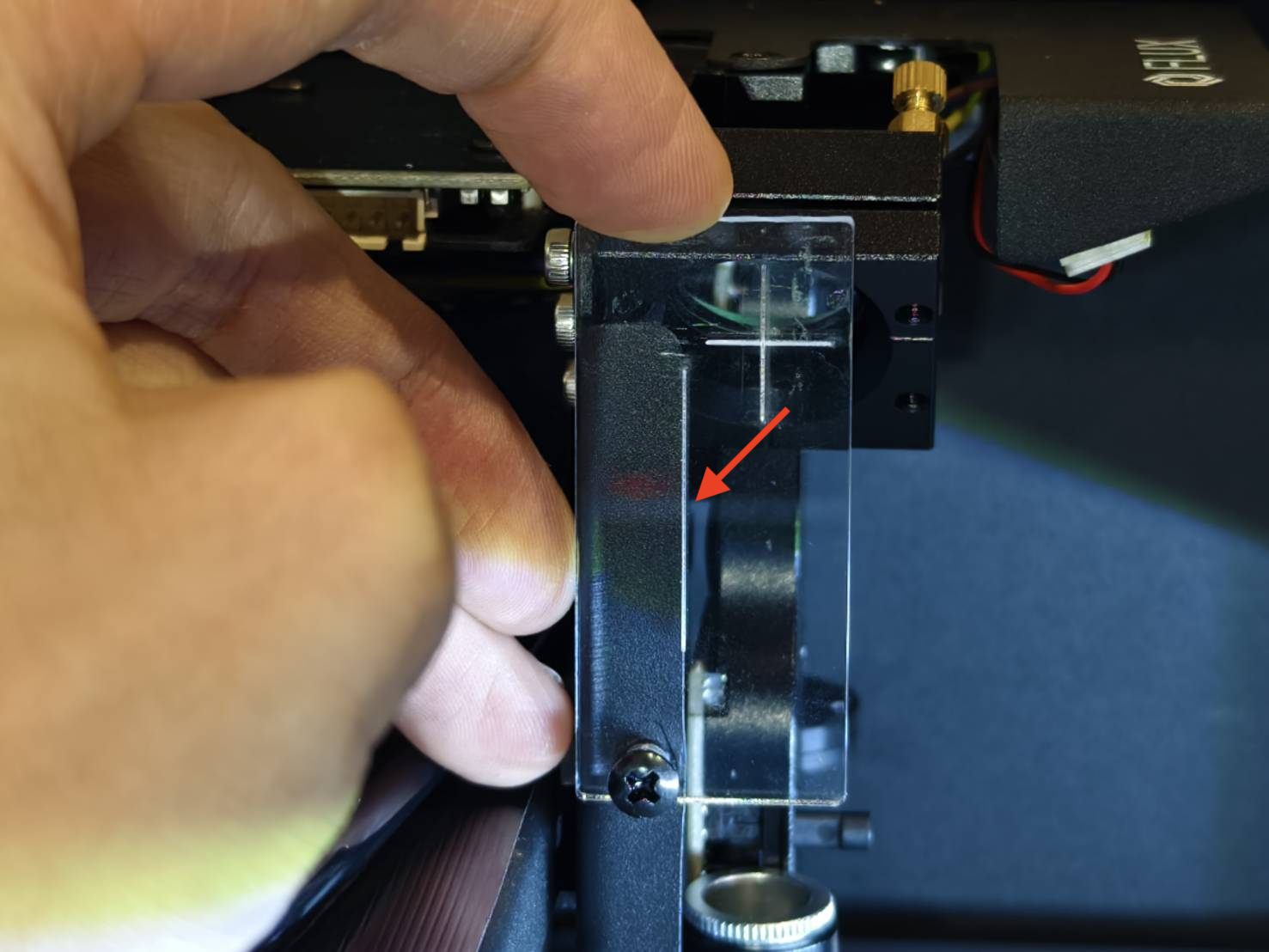

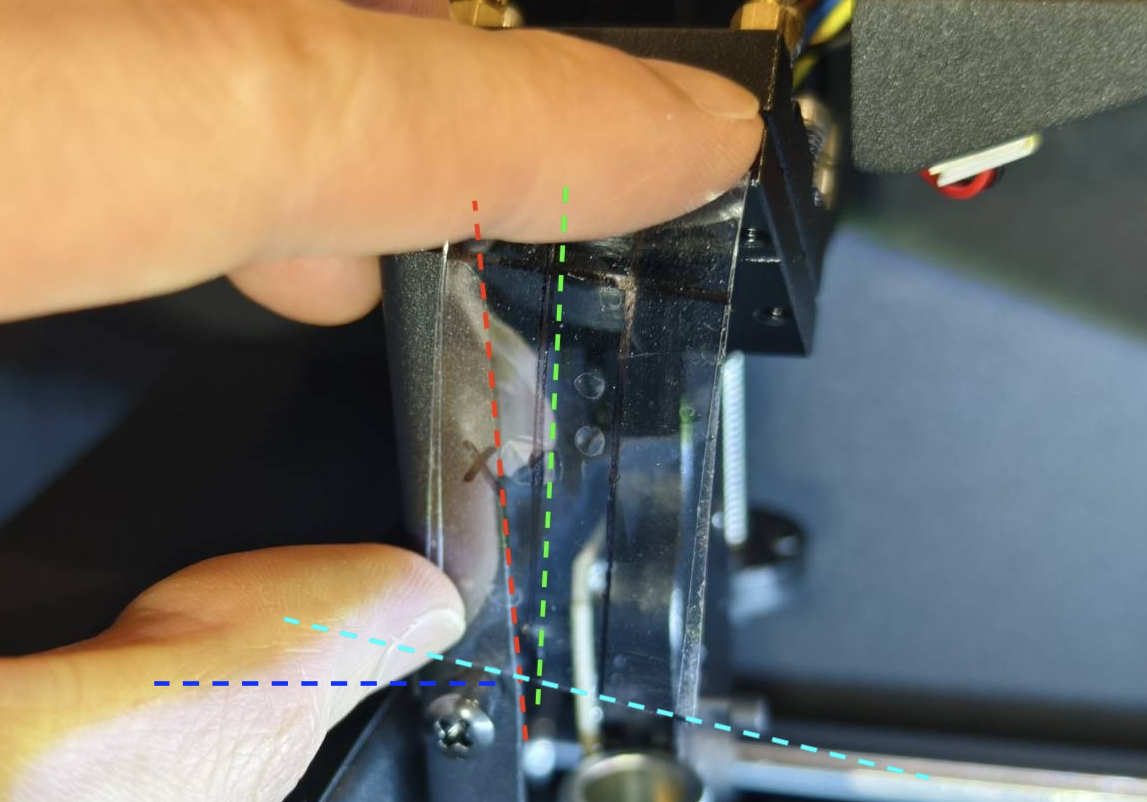

L'outil sera placé sur la vis de l'entrée du 3ème miroir. La ligne la plus longue à gauche sera alignée avec le bord de la pièce métallique.
Si votre machine ne peut pas découper dans certaines zones du plateau, vous devez fabriquer un outil temporaire. Veuillez consulter le guide, Guide de l'outil OPA temporaire.

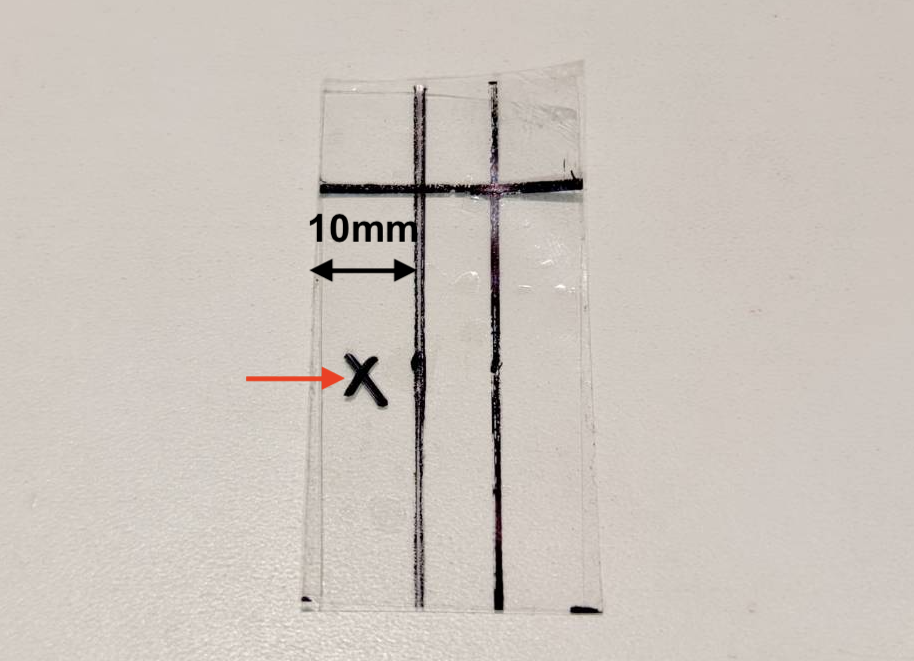

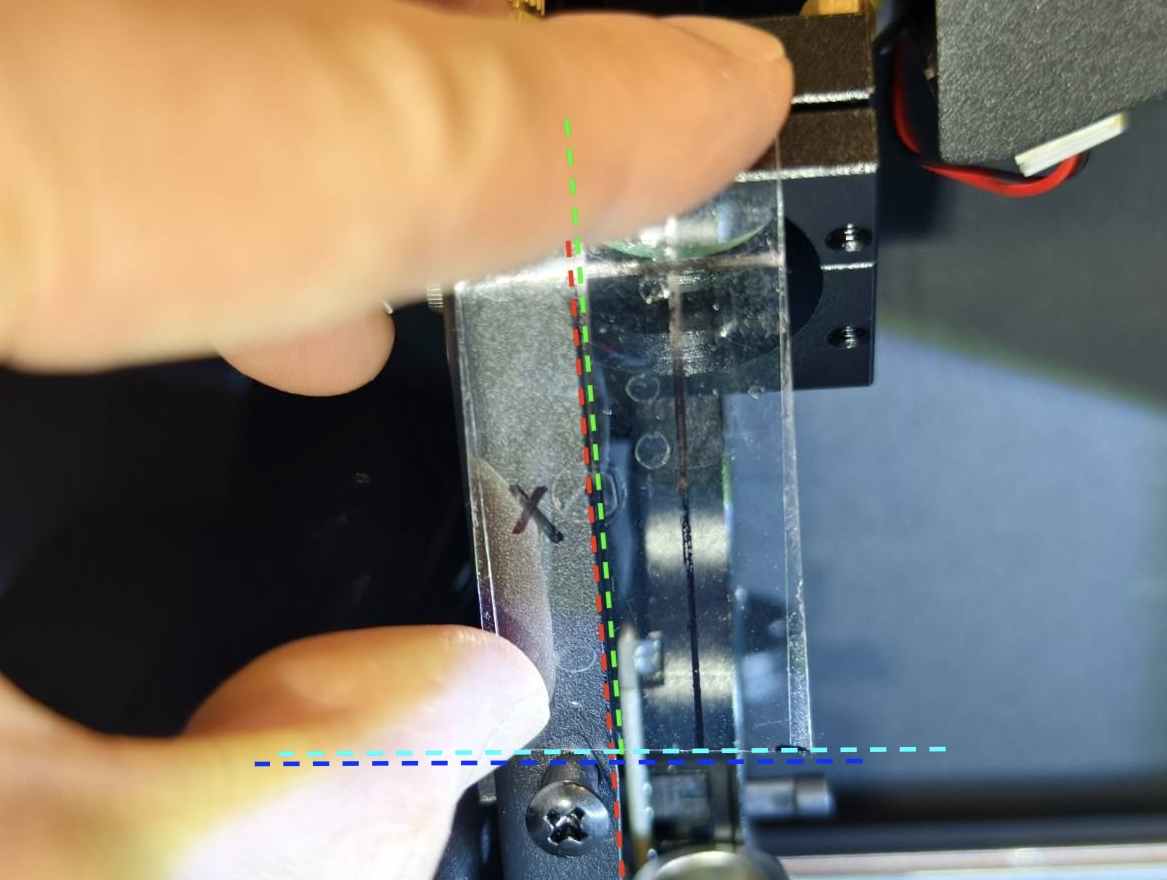

L'outil sera placé sur la vis de l'entrée du 3ème miroir. Le côté marqué « x » sera sur le côté gauche et la ligne de 10 mm sera alignée avec la pièce métallique. Assurez-vous que le bas de l'outil repose sur la surface supérieure de la vis.
Une fois l'outil en place, déplacez la tête laser au centre et effectuez 5 impulsions. Utilisez l'outil pour vérifier si le point est proche de la ligne verticale.

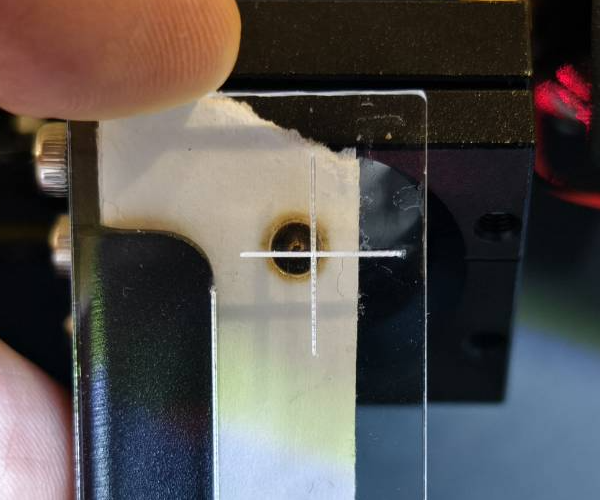

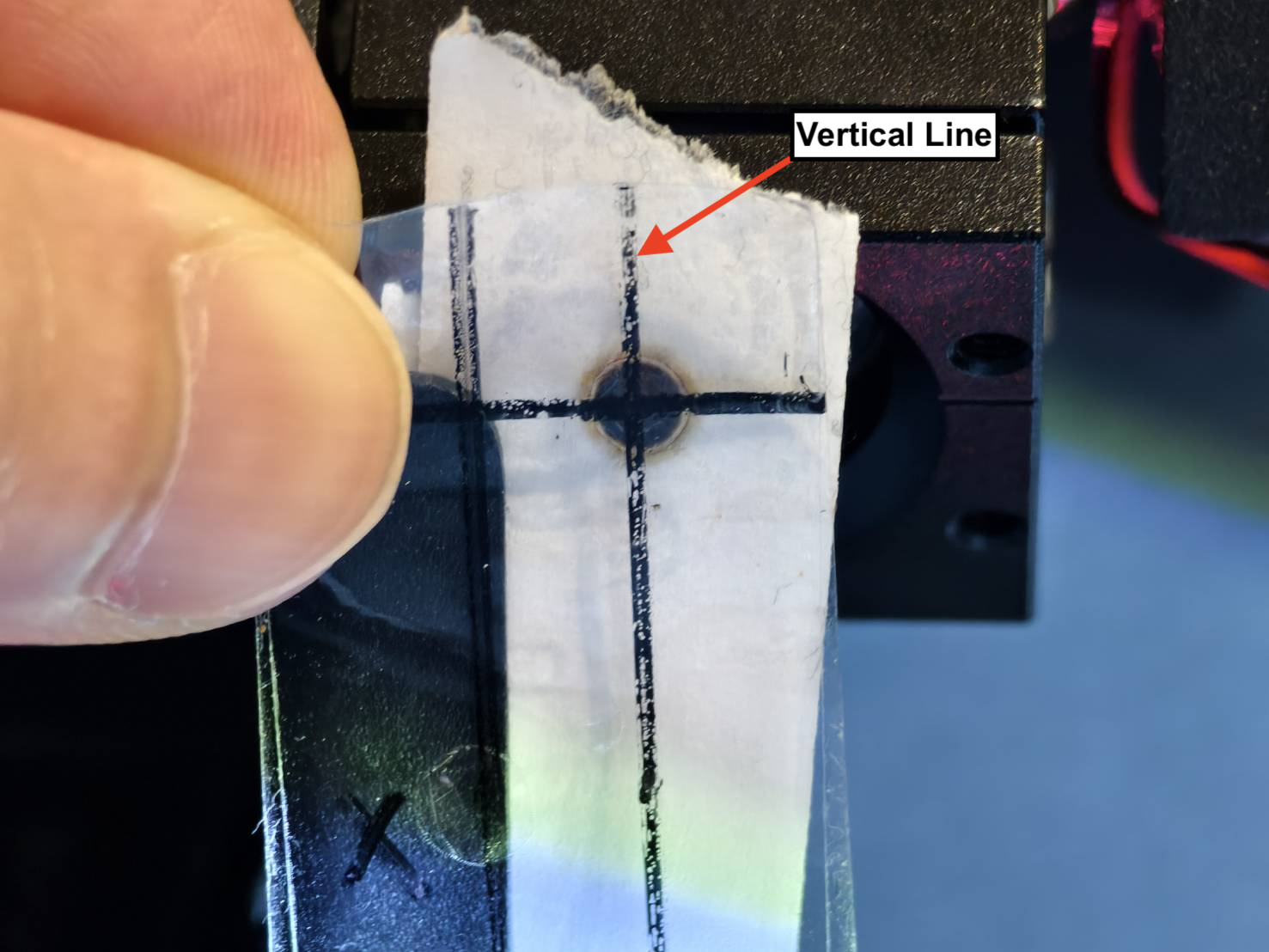

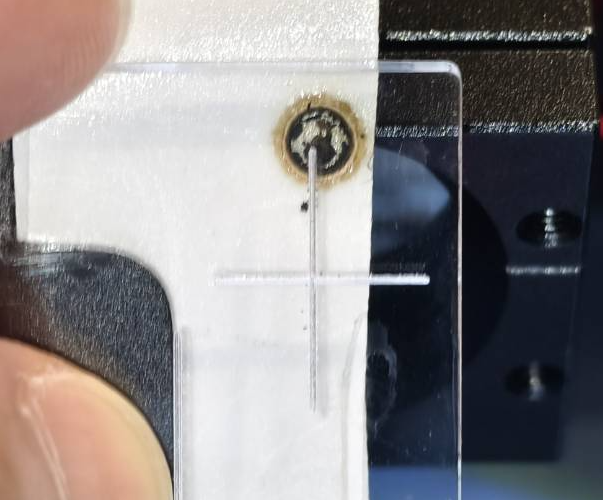

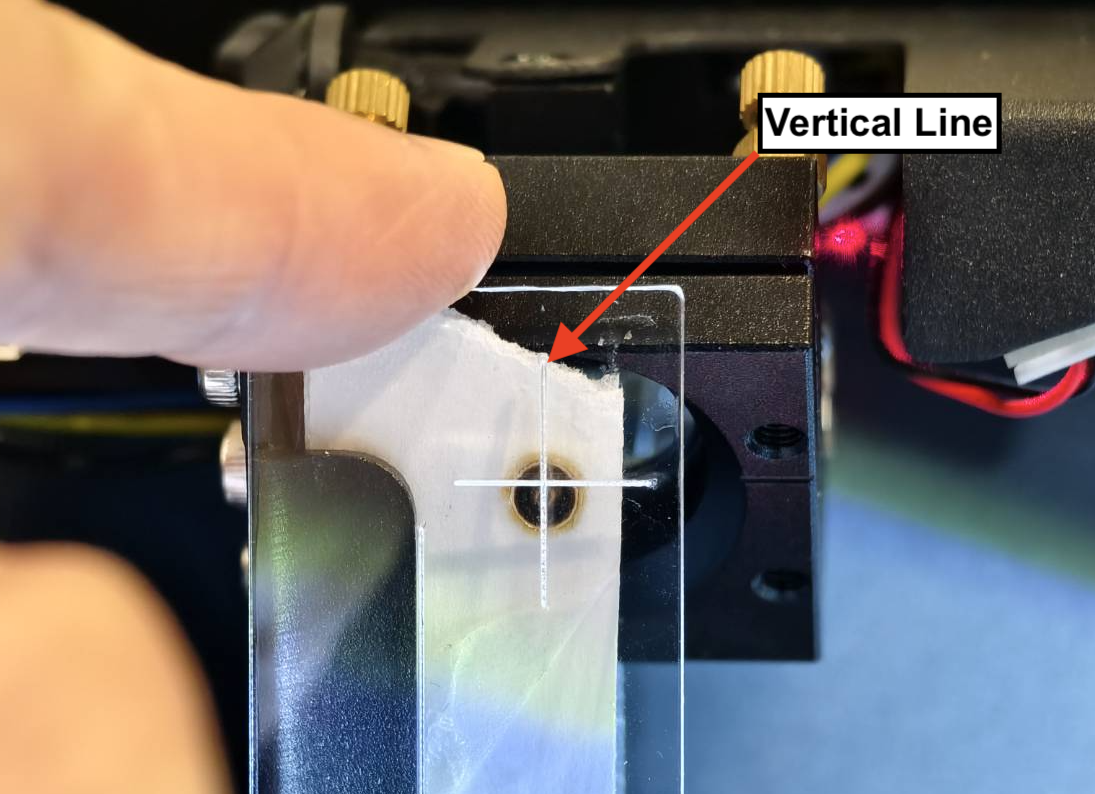

Vérifiez la ligne verticale avec l'outil. Alignez le cercle ou les points de l'outil avec l'entrée et vérifiez la position du point.
Acrylique
Bon exemple
Mauvais exemple
Ruban adhésif

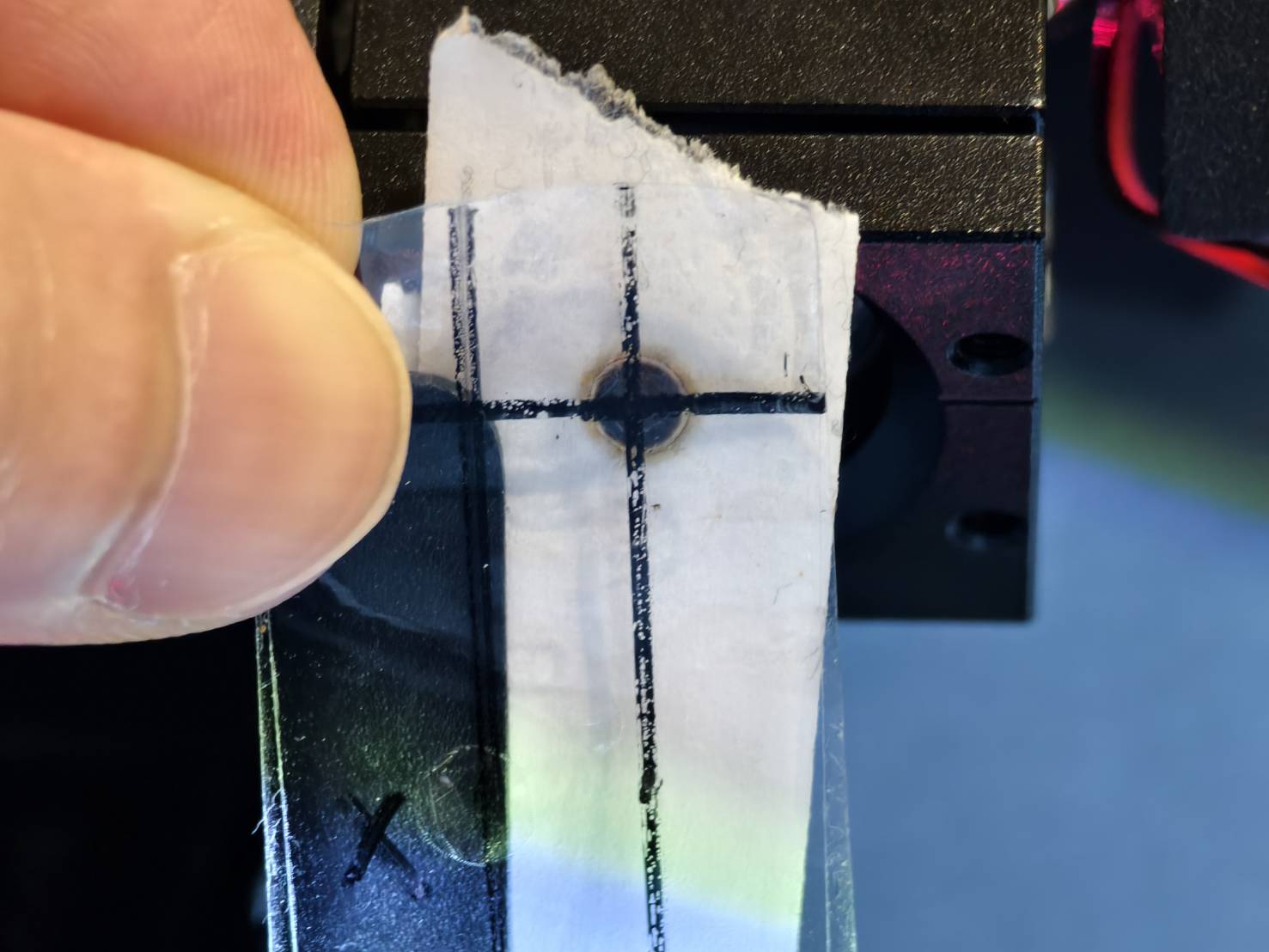

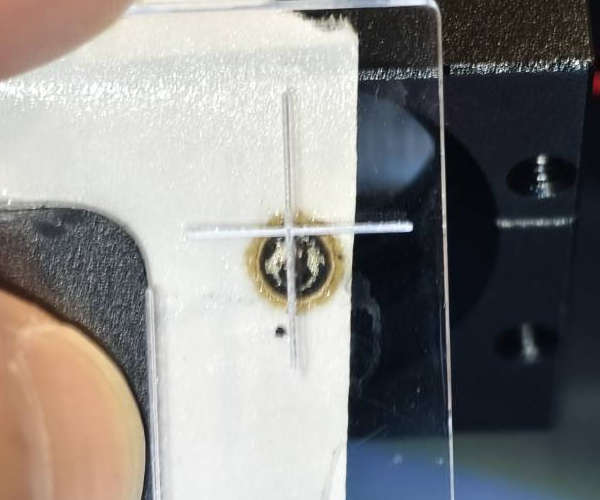

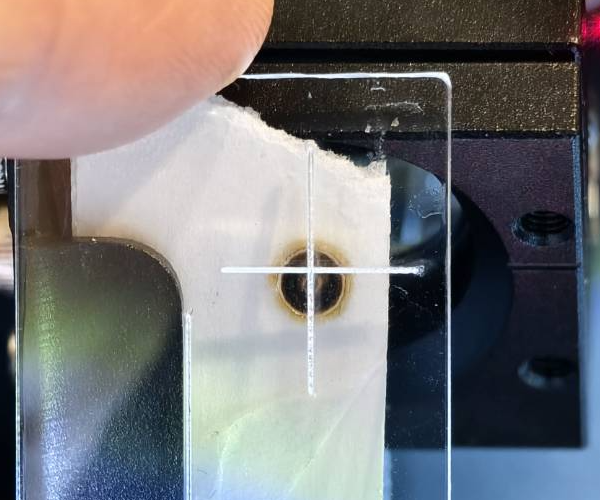

Bon - Centré

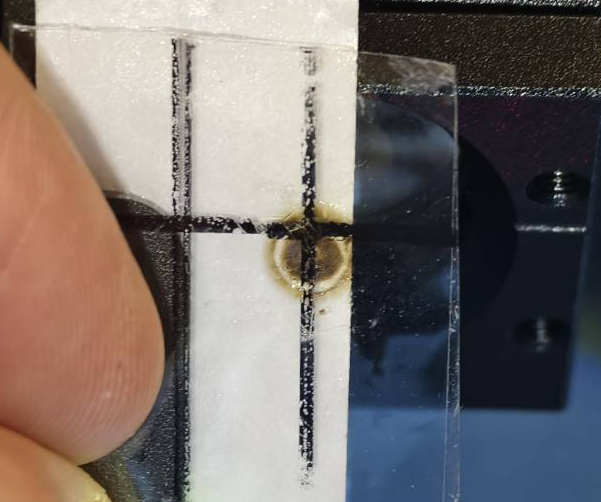

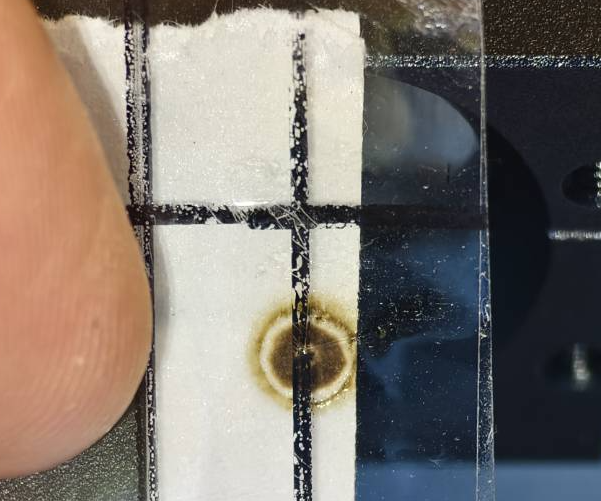

Mauvais - Non centré
Déterminez votre résultat et l'action suivante à effectuer :
Si le trajet vertical de votre faisceau n'est pas centré sur l'outil, vous pouvez ajuster la tête laser pour l'améliorer.

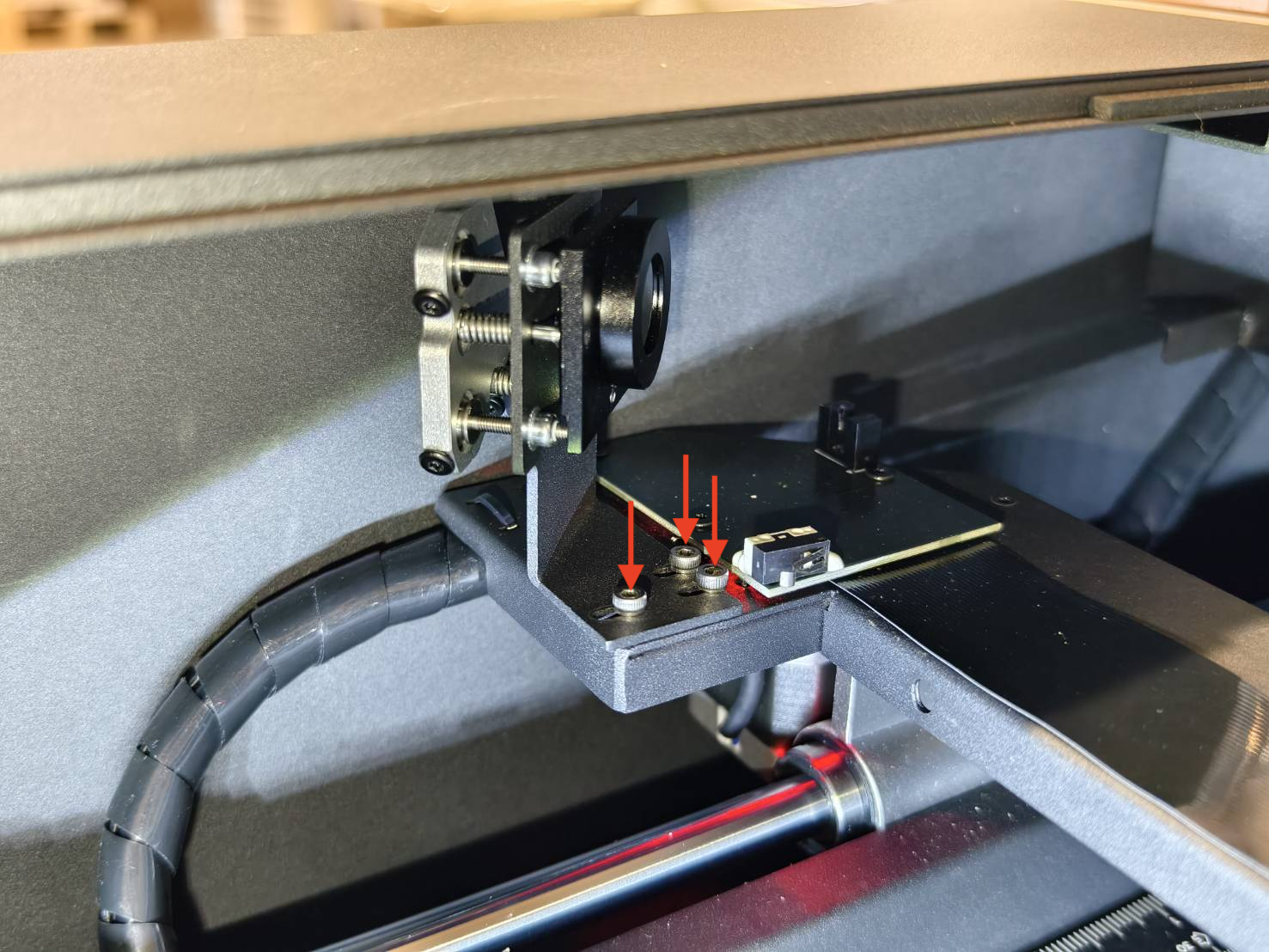

Desserrez légèrement ces 3 vis, ne les retirez pas et ne les desserrez pas trop.

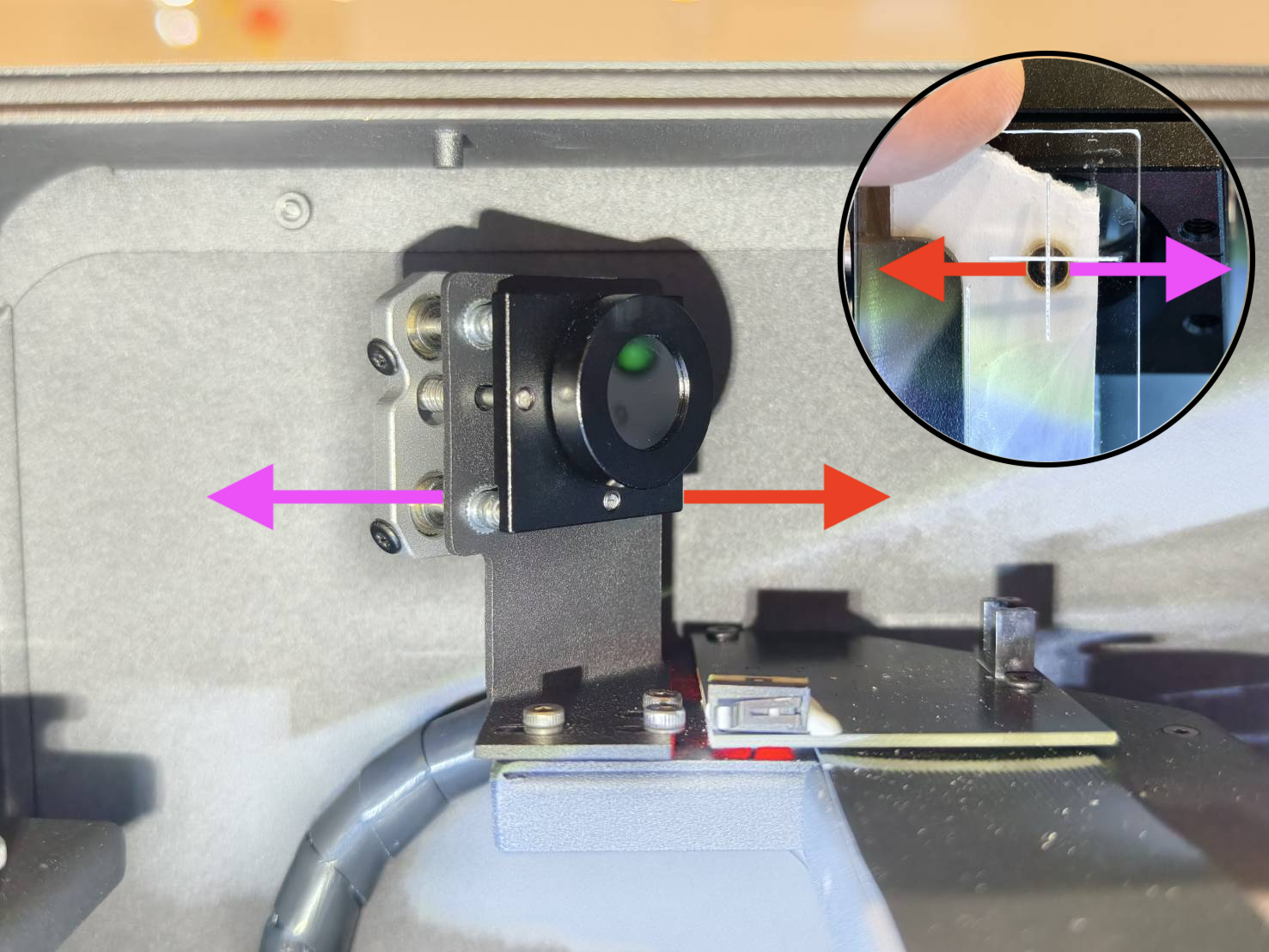

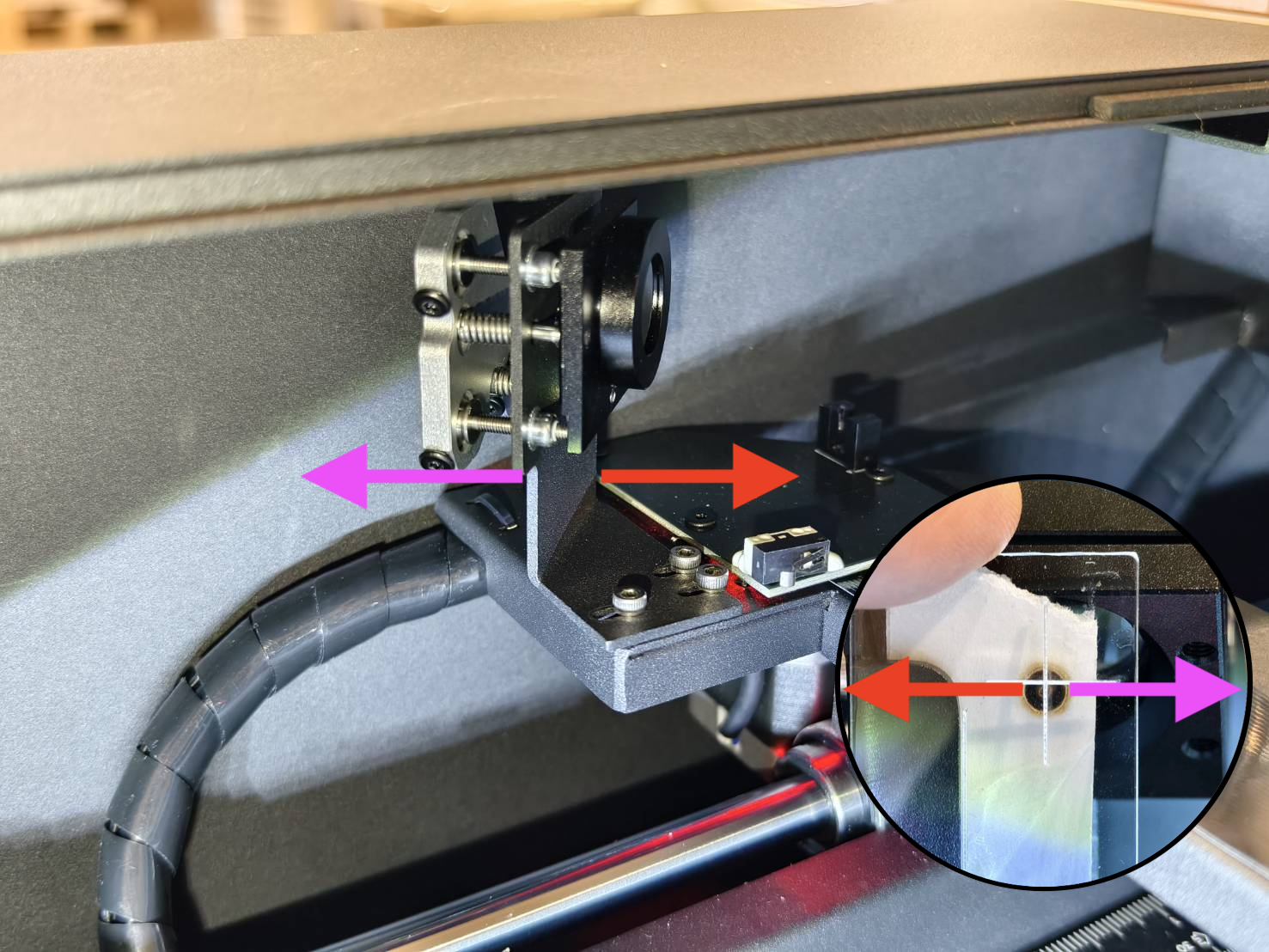

Après avoir desserré les vis, la tête peut maintenant être poussée vers l'intérieur ou vers l'extérieur. Le trajet du laser sera modifié en fonction de la direction de votre ajustement.
Après l'ajustement, veuillez revisser les vis.
Démonstration Aller à Étape 2.2 après cet ajustement.

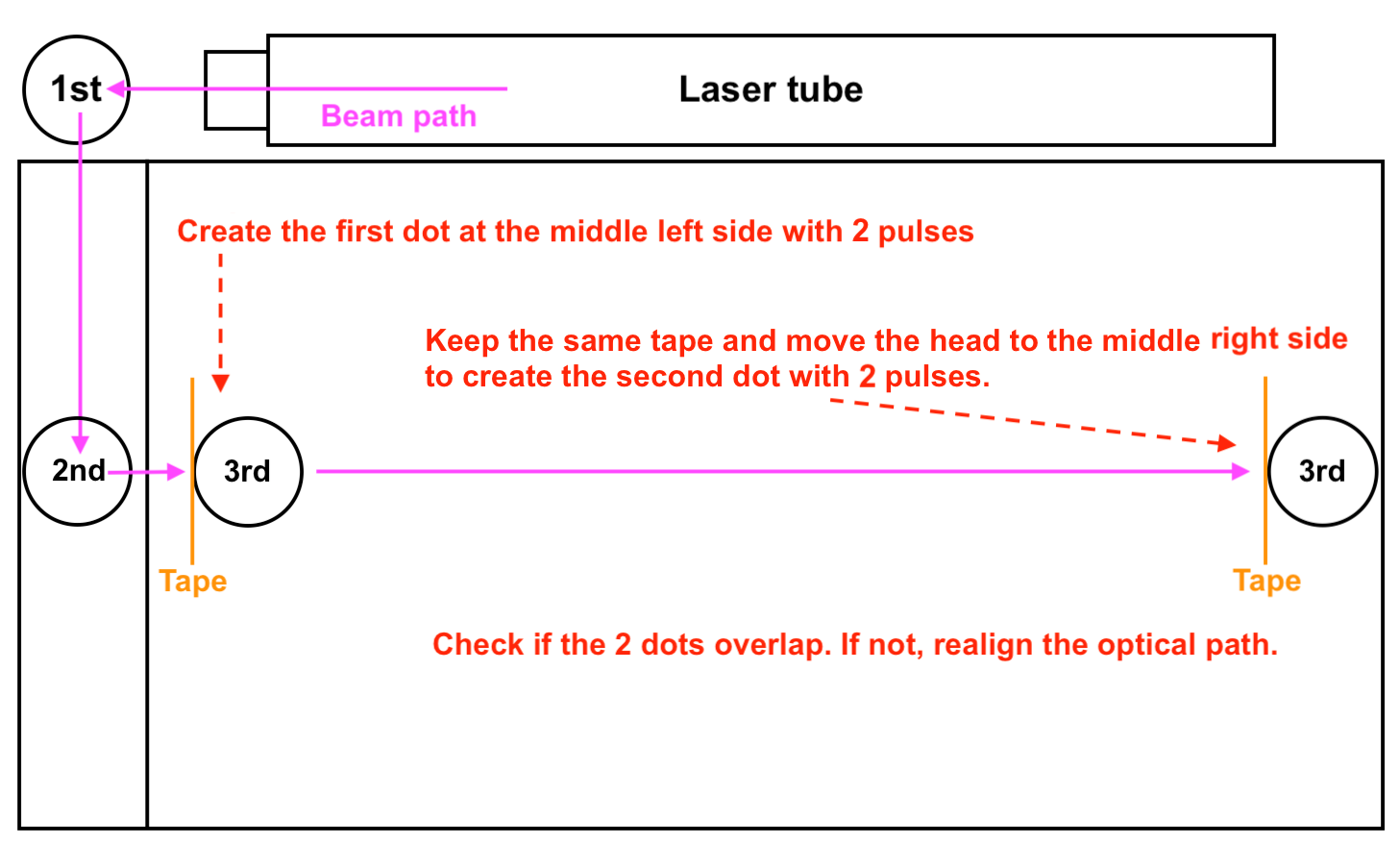

Revérifiez le trajet optique du 2ème miroir au 3ème miroir pour voir si les points se superposent. Veuillez vous référer à Étape 7 dans un autre article. Si les points ne se superposent pas, veuillez suivre Étape 7.1.
Aller à Étape 3 après l'alignement du 2ème au 3ème miroir.
Étape 3
Vérifiez la ligne horizontale à l'aide de l'outil OPA.

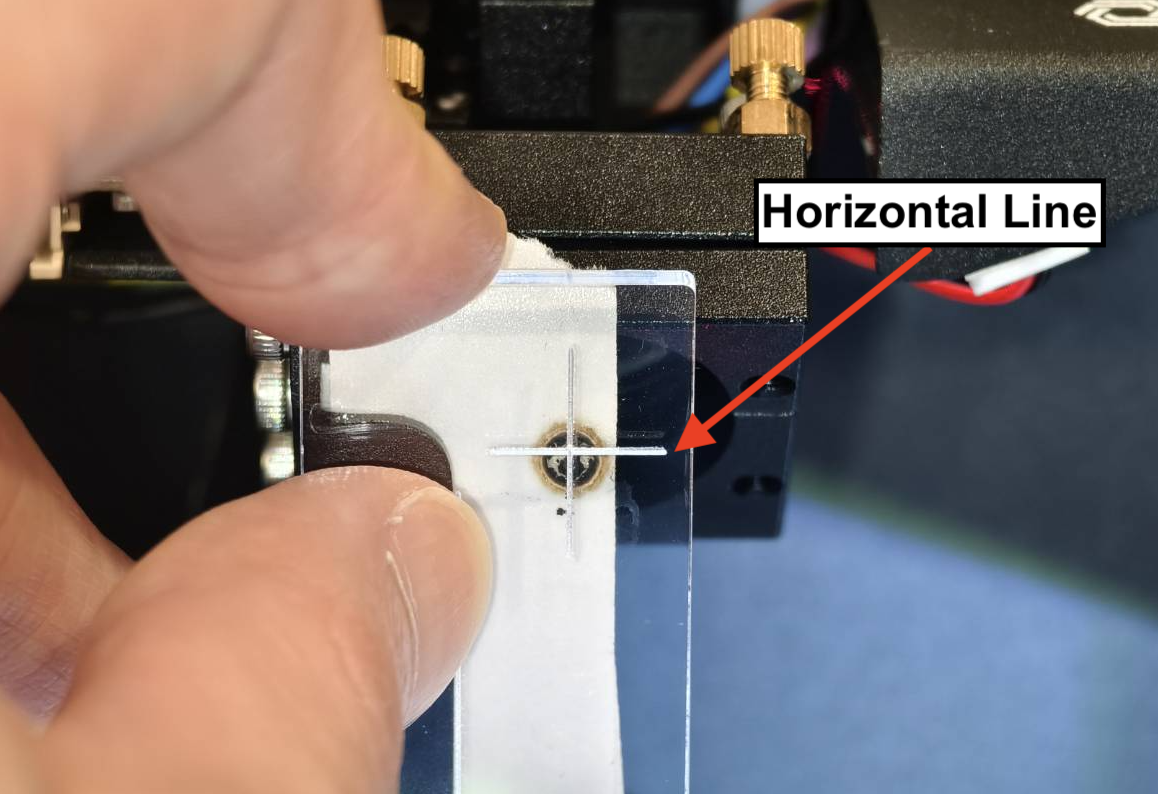

Une fois l'outil en place, déplacez la tête laser au centre et effectuez 5 impulsions. Utilisez l'outil pour vérifier si le point est proche de la ligne horizontale.

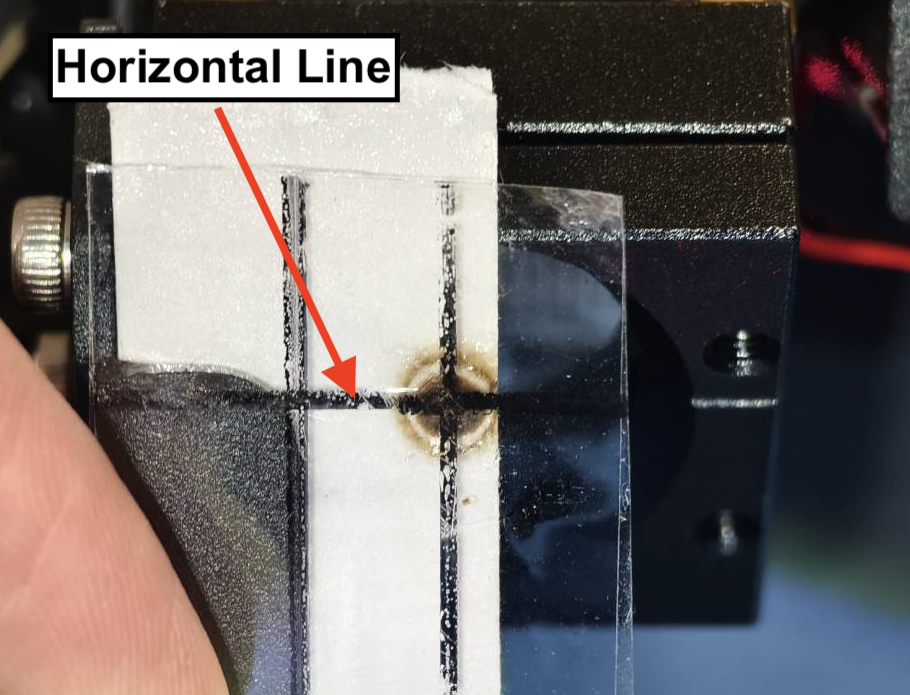

Vérifiez la ligne verticale avec l'outil. Alignez le cercle ou les points de l'outil avec l'entrée et vérifiez la position du point.

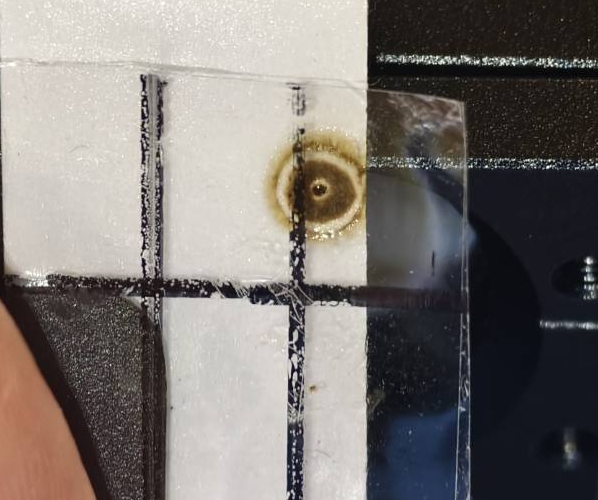

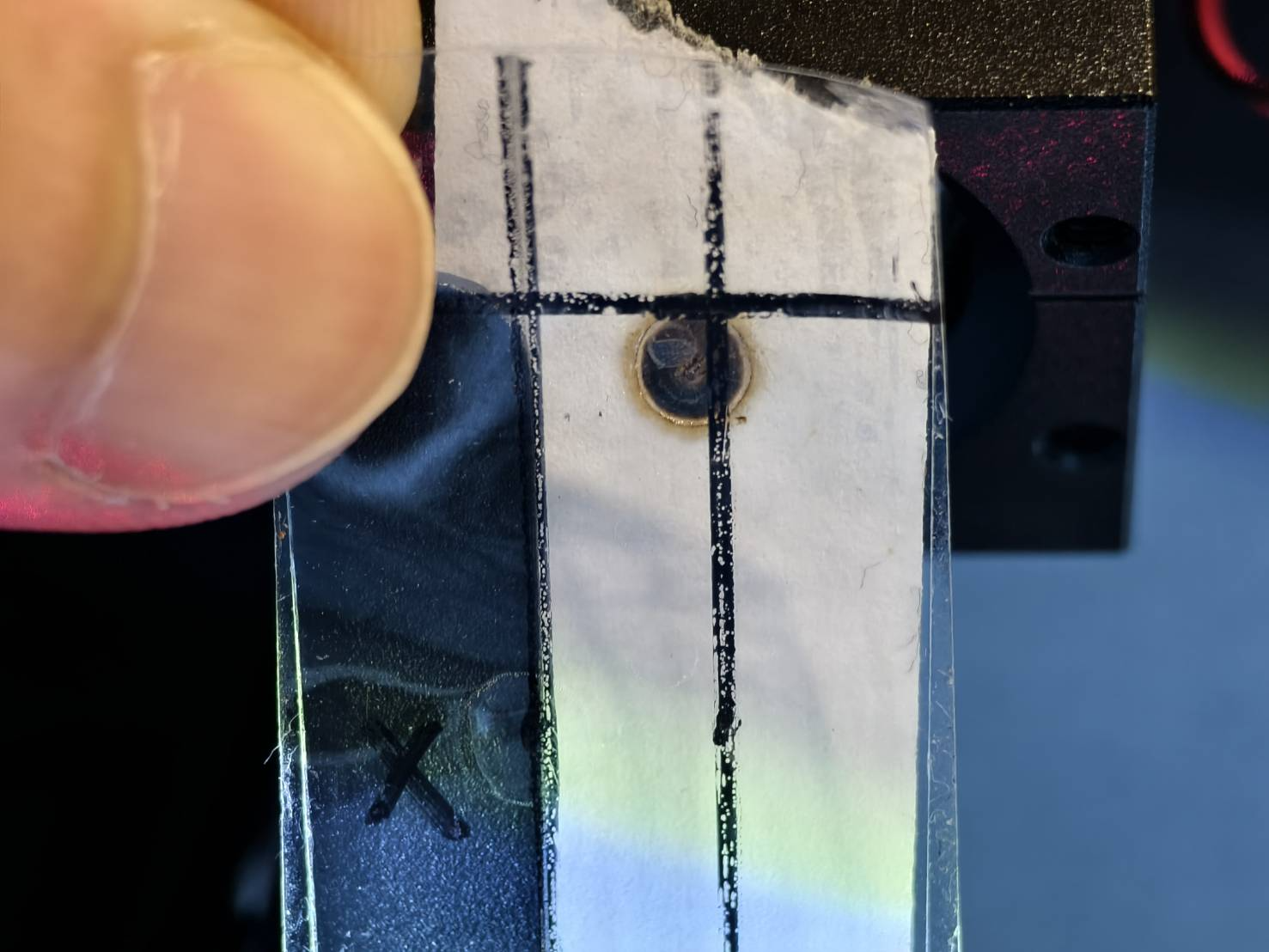

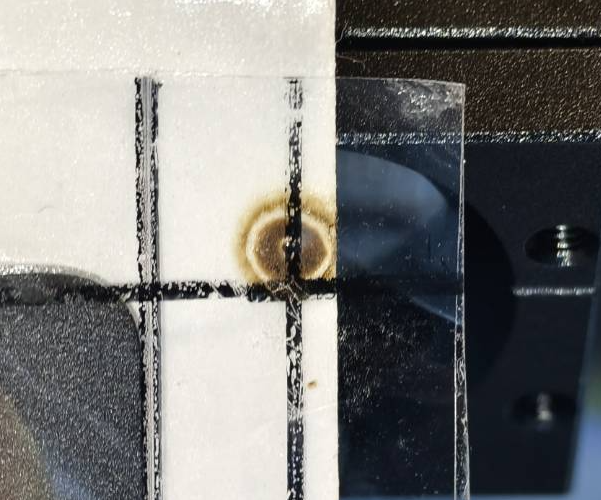

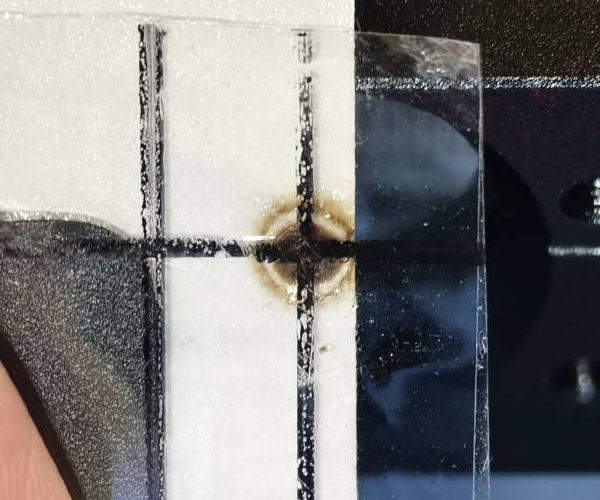

Le point doit être centré sur la ligne. Il est acceptable qu'il soit légèrement au-dessus ou en dessous, tant qu'il touche la ligne. S'il ne touche pas la ligne, ce n'est pas acceptable.
Acrylique

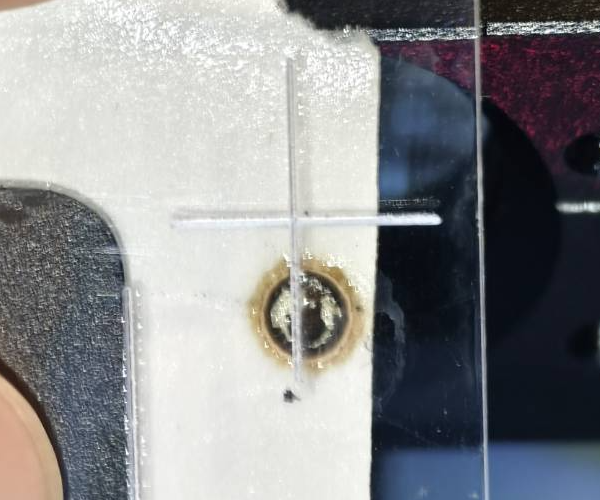

Bon exemple

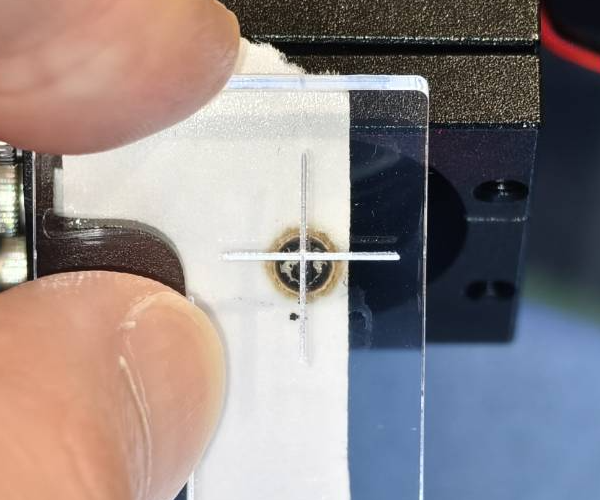

Exemple acceptable

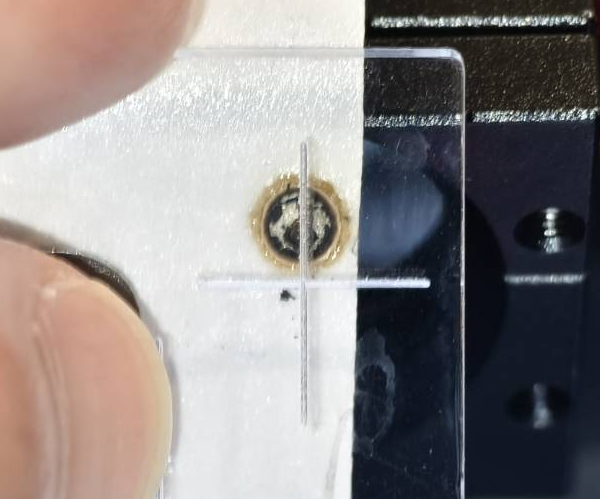

Mauvais exemple
Ruban adhésif
Bon exemple
Exemple acceptable
Mauvais exemple
Déterminez votre résultat et l'action suivante à effectuer :

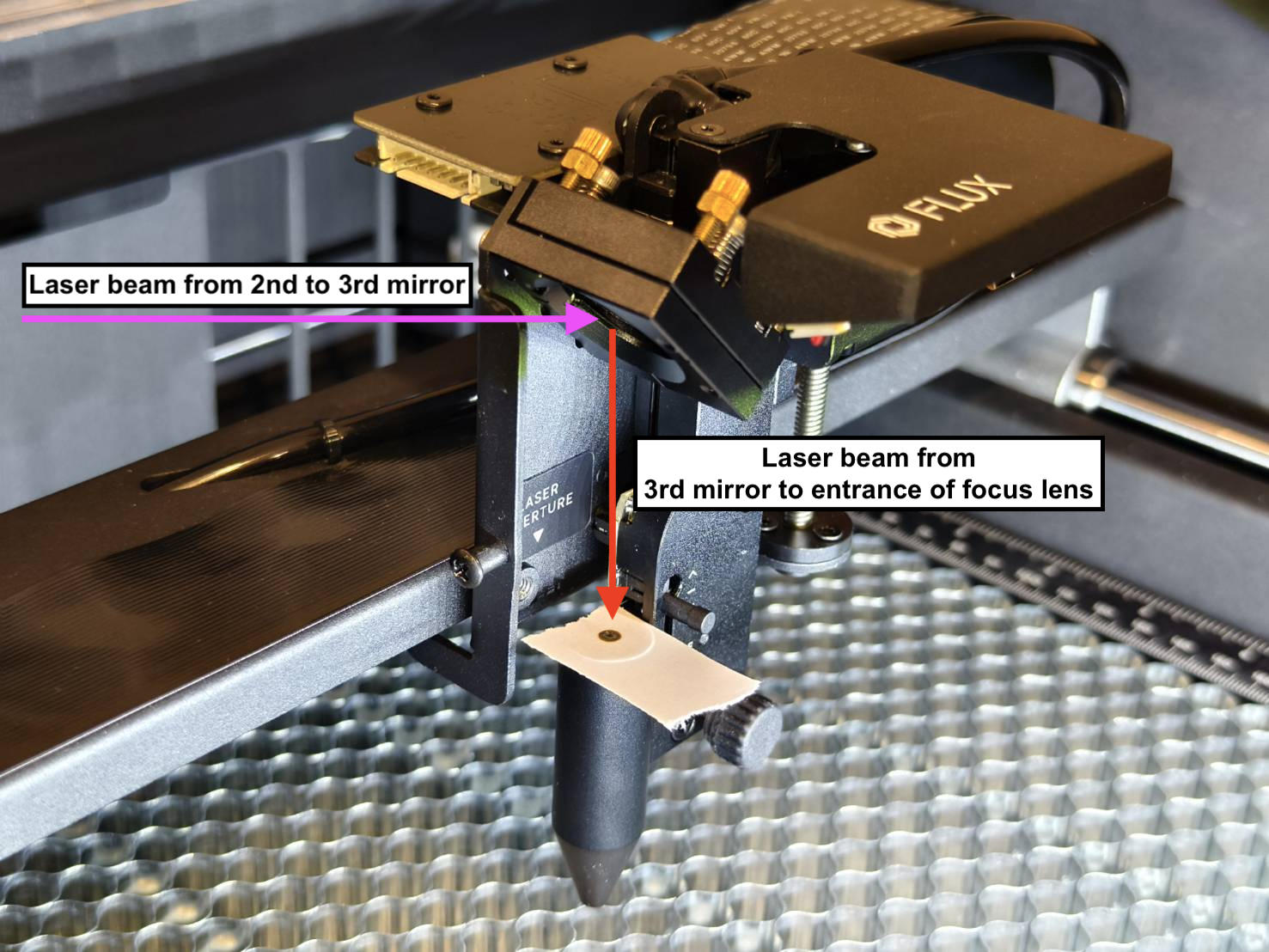

Réinitialisez et alignez le trajet du 3ème miroir jusqu'à l'entrée de la lentille de focalisation.
Tout d'abord, desserrez les écrous du 3ème miroir et tournez-les dans le sens antihoraire pour réinitialiser l'alignement du 3ème miroir.

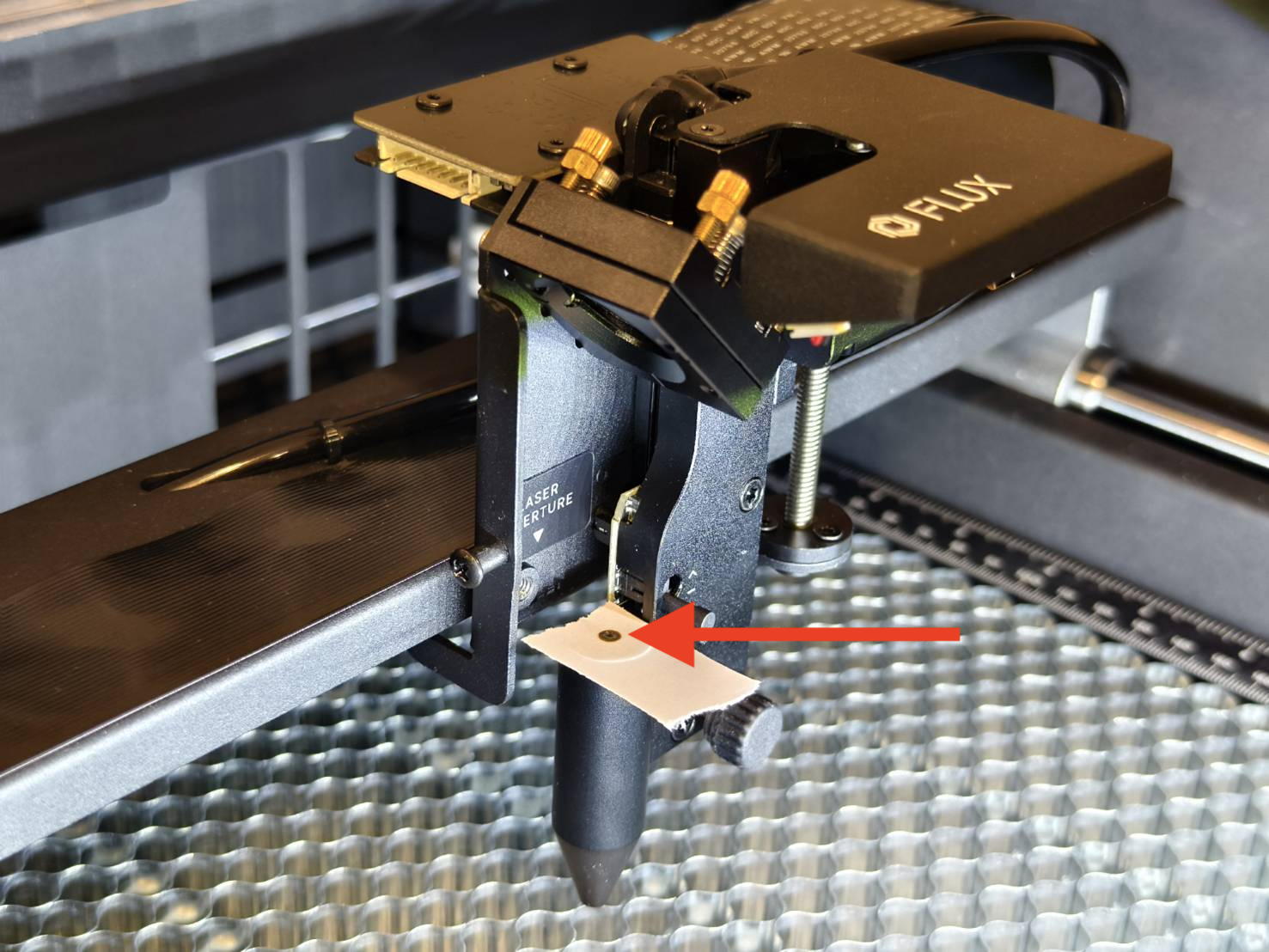

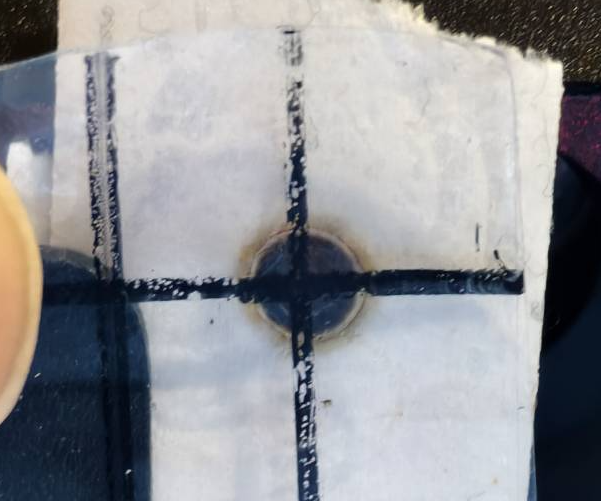

Placez un ruban adhésif double épaisseur à droite de la buse. Effectuez deux impulsions pour créer un point.

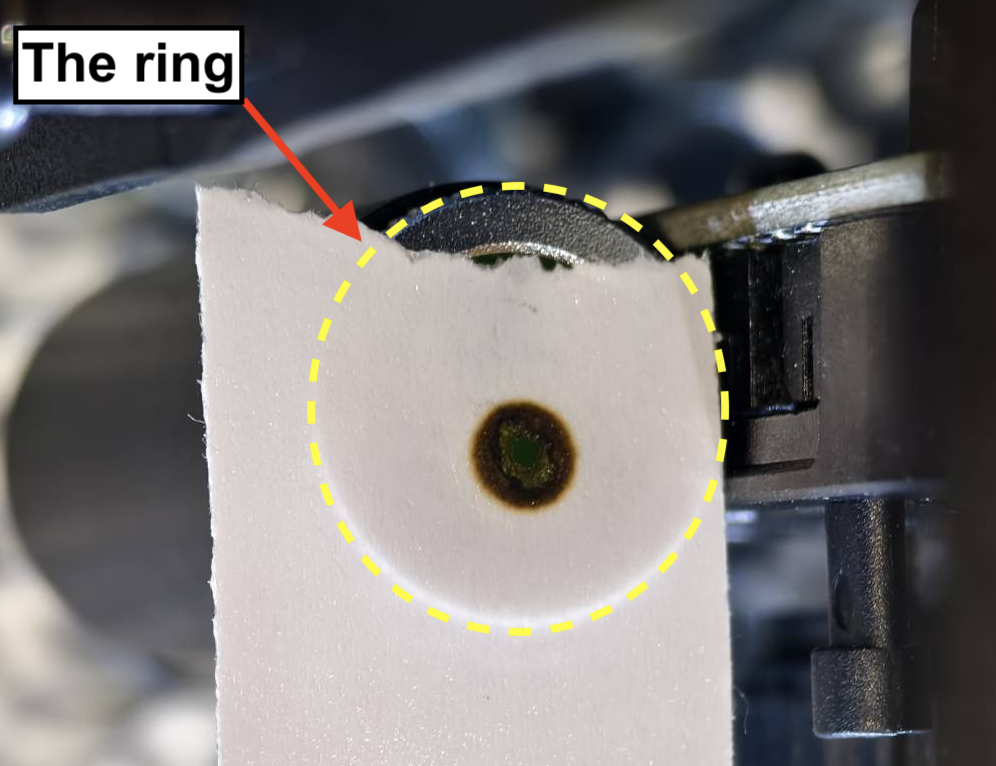

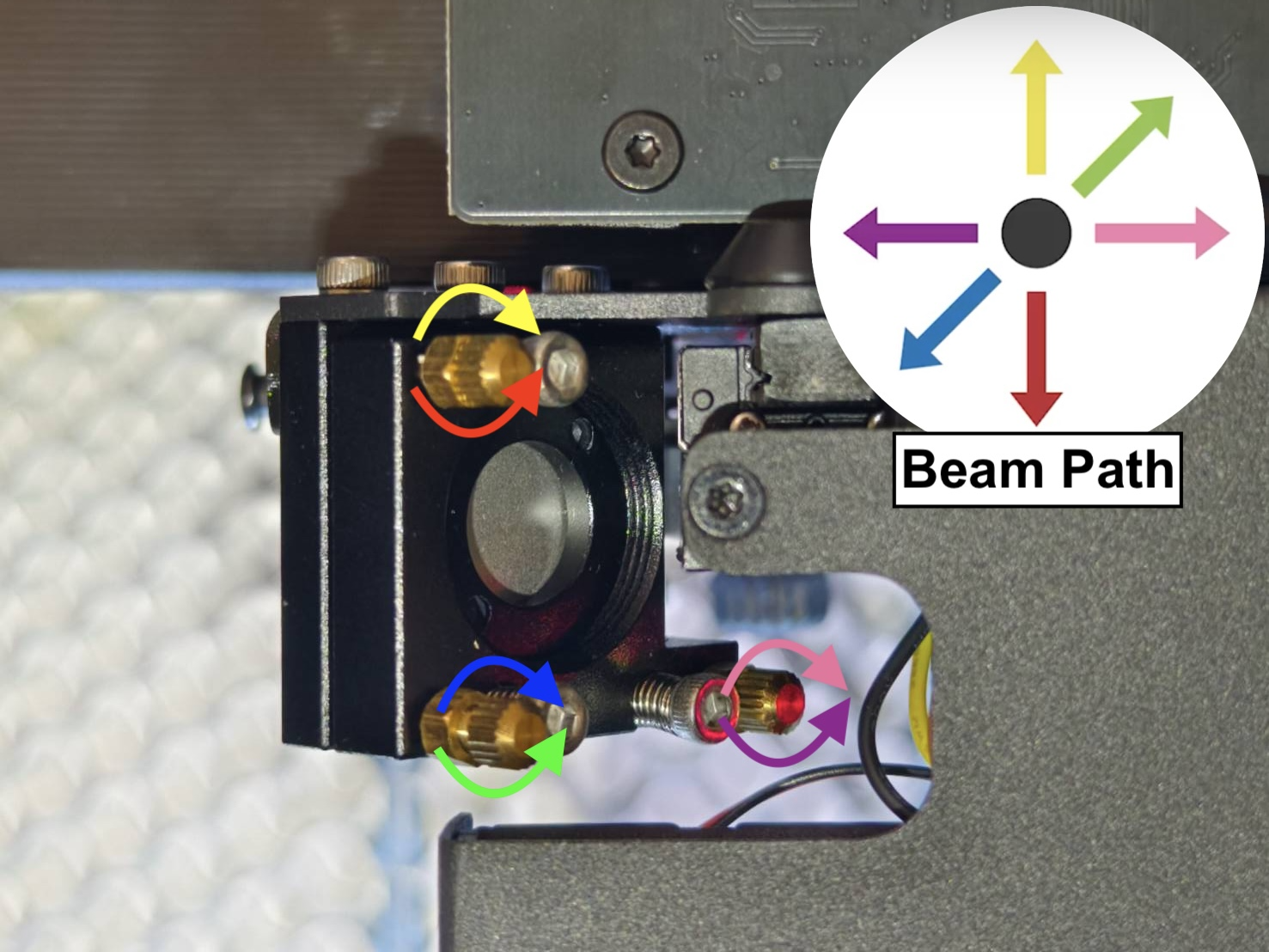

Ajustez les vis pour que le point soit au centre de l'anneau.
Démonstration
(La vidéo est une opération réelle effectuée par le personnel FLUX. C'est une longue vidéo, vous pouvez modifier la vitesse de lecture, mais le concept et le processus sont essentiels pour comprendre comment effectuer le réglage. Veuillez activer les sous-titres.)
