Guide temporaire de l'outil OPA

Description

Cet article vous guidera dans la fabrication d'un outil OPA.
Veuillez vous assurer que les dimensions sont dessinées ou découpées avec la plus grande précision possible.

Aperçu

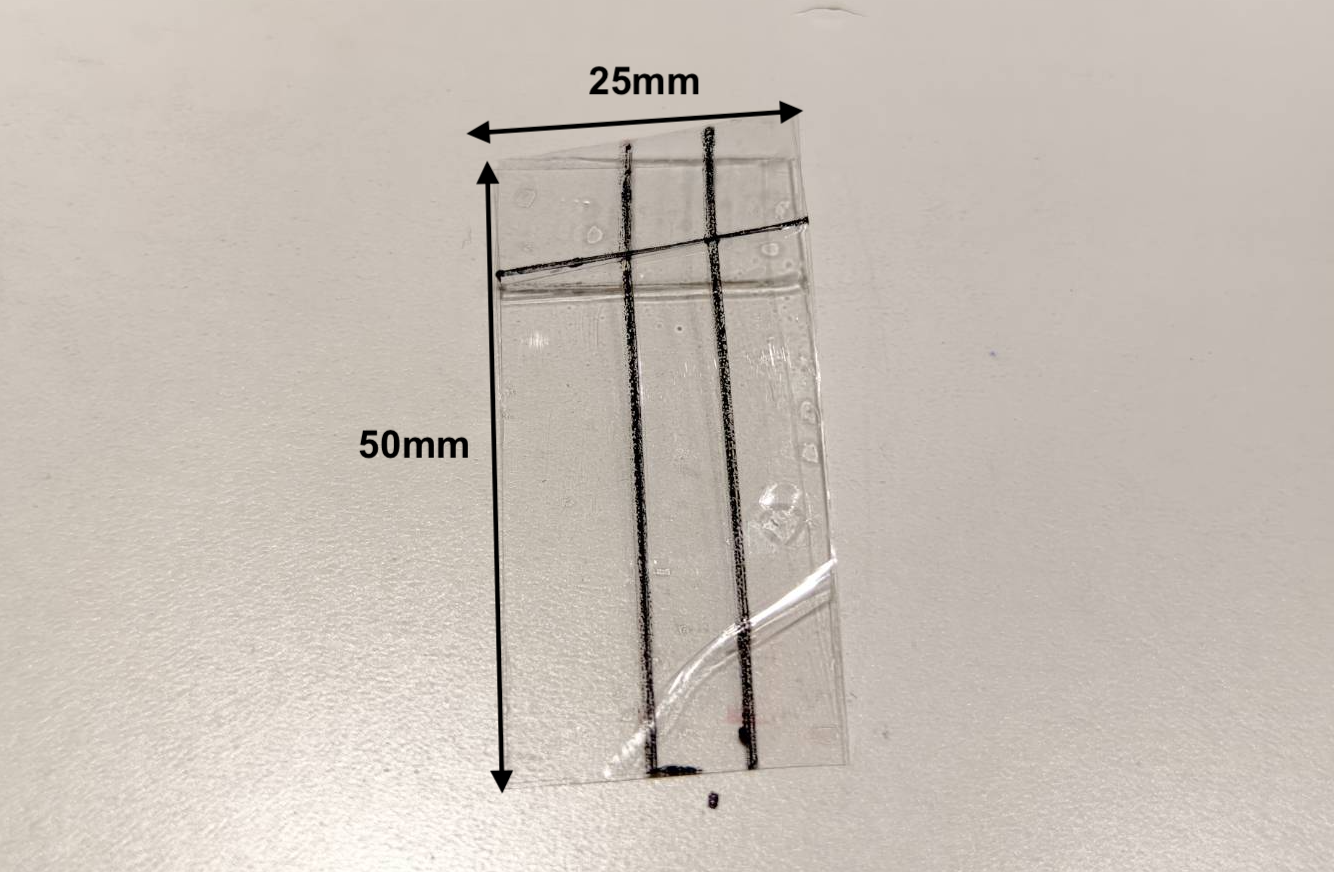

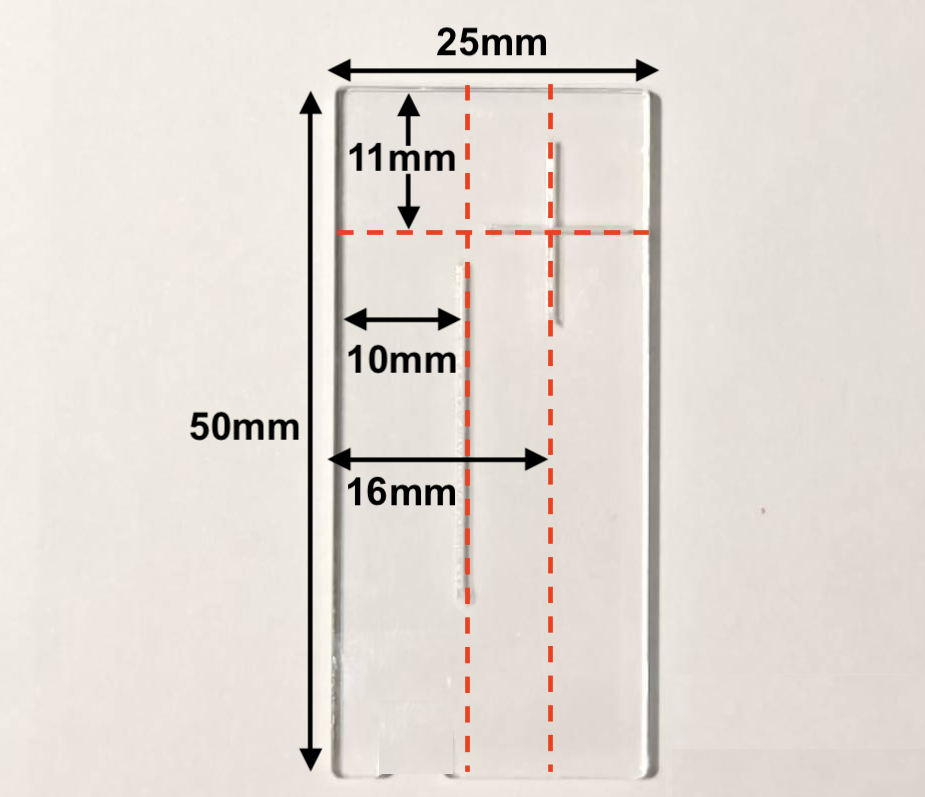

Vous avez simplement besoin de trouver une pièce transparente de 50 mm x 25 mm (qui peut être découpée aux dimensions) et de tracer trois lignes selon les dimensions indiquées par les lignes rouges sur la photo ci-dessous.
(Vous pouvez utiliser votre propre méthode tant que les dimensions des lignes sont correctes.)

Étape 1

• Trouvez un morceau de ruban adhésif transparent ou toute pièce transparente sur laquelle vous pouvez dessiner et découper.
• Si vous utilisez du ruban adhésif, pliez-le pour recouvrir la partie collante ou combinez deux morceaux.

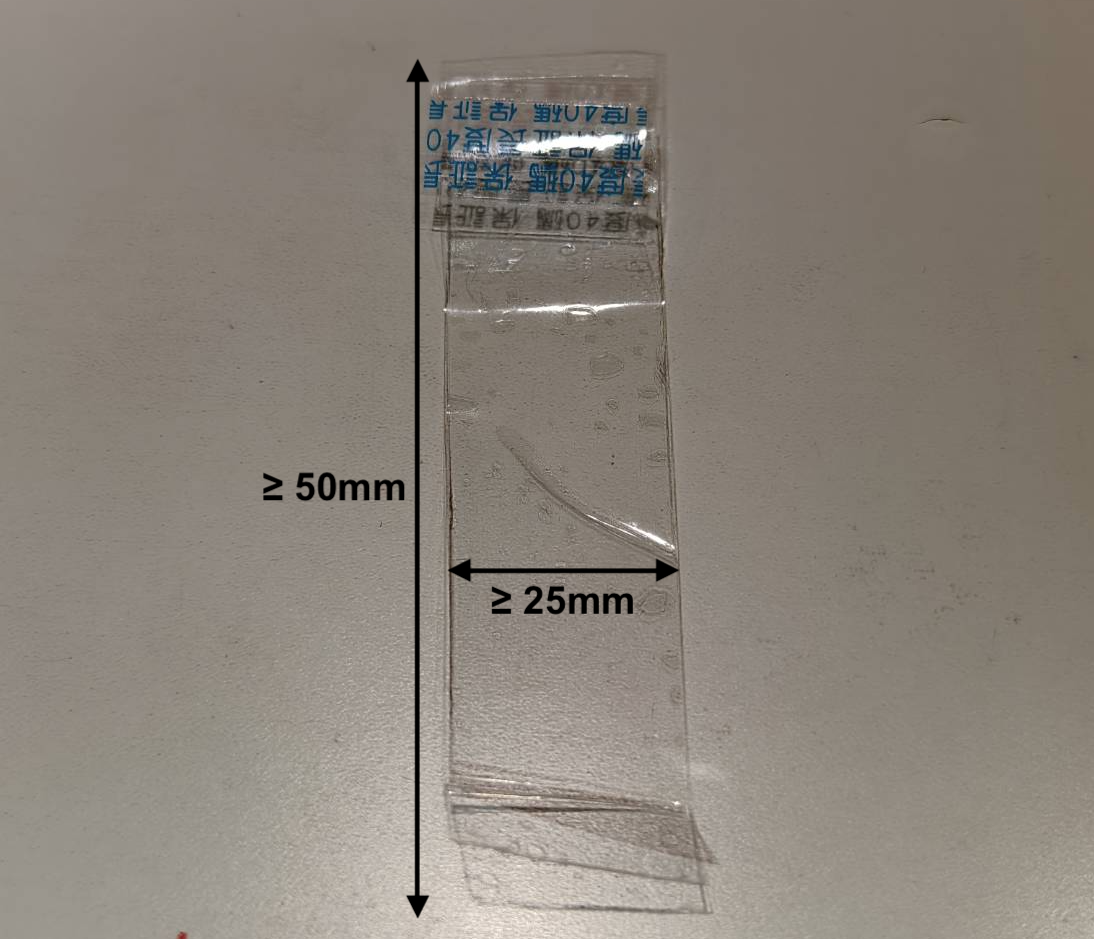

• Après avoir recouvert la partie collante, la longueur de cette pièce doit être d'au moins 50 mm et la largeur d'au moins 25 mm. (Une longueur plus grande est acceptable, car vous pouvez la découper.)

Étape 2

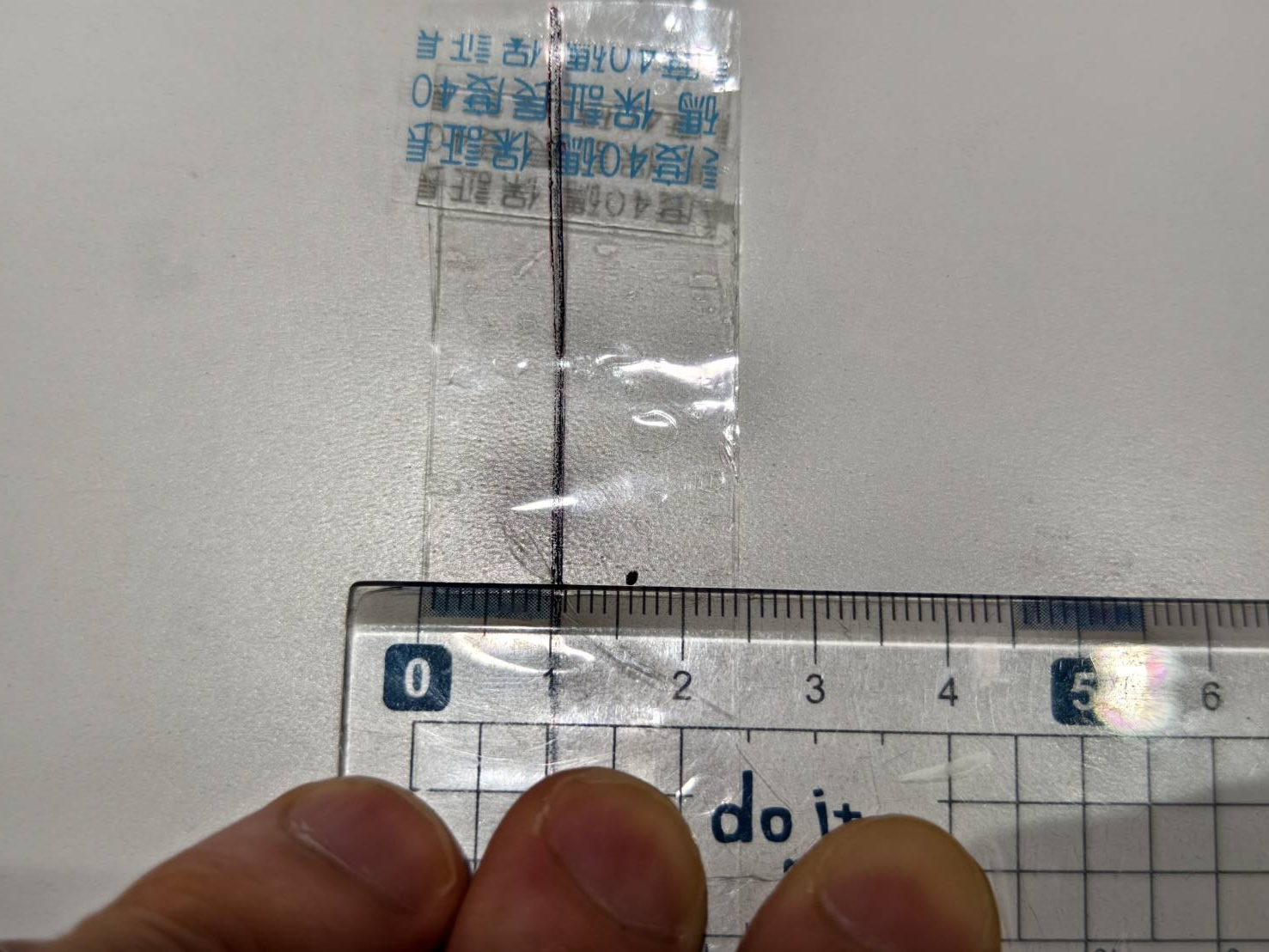

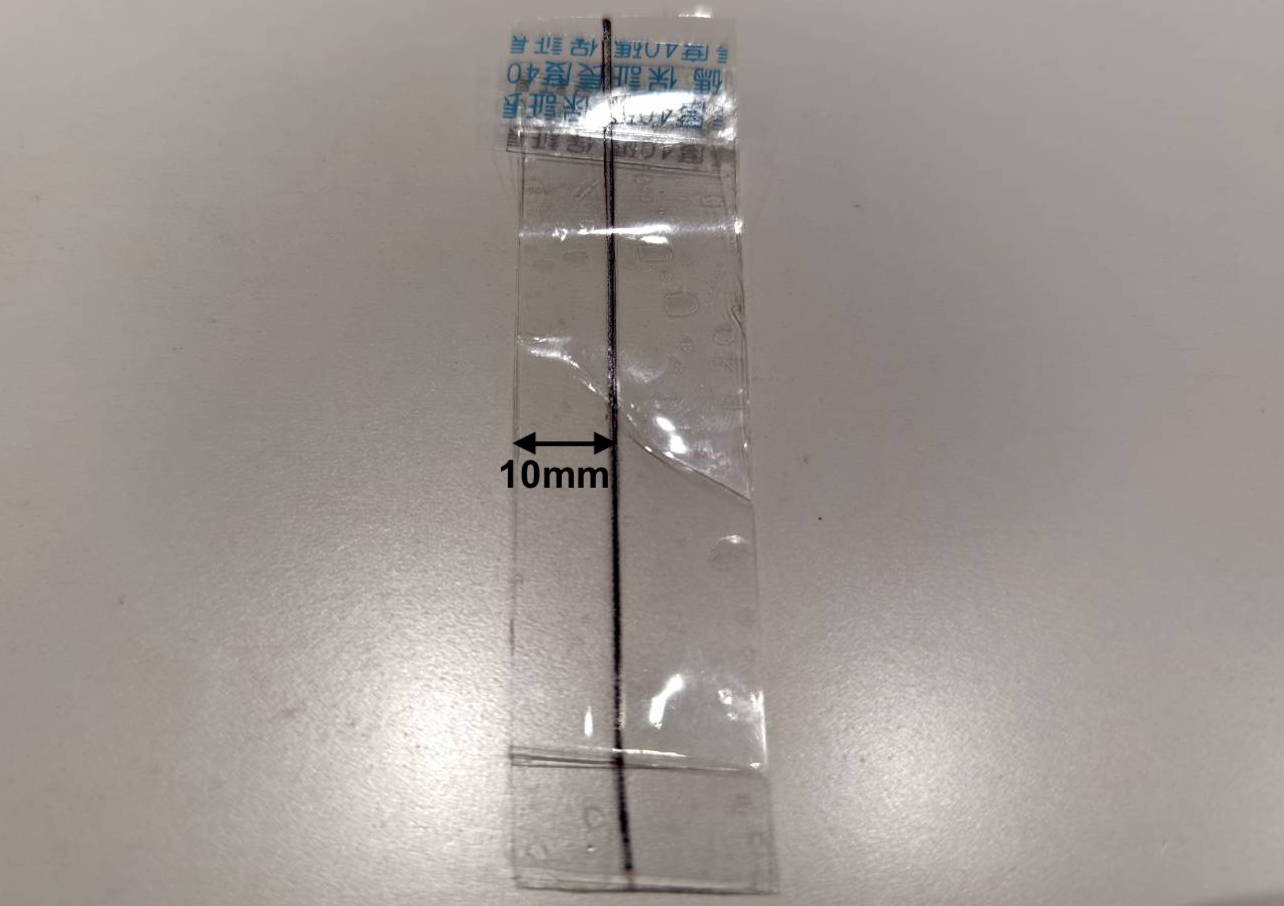

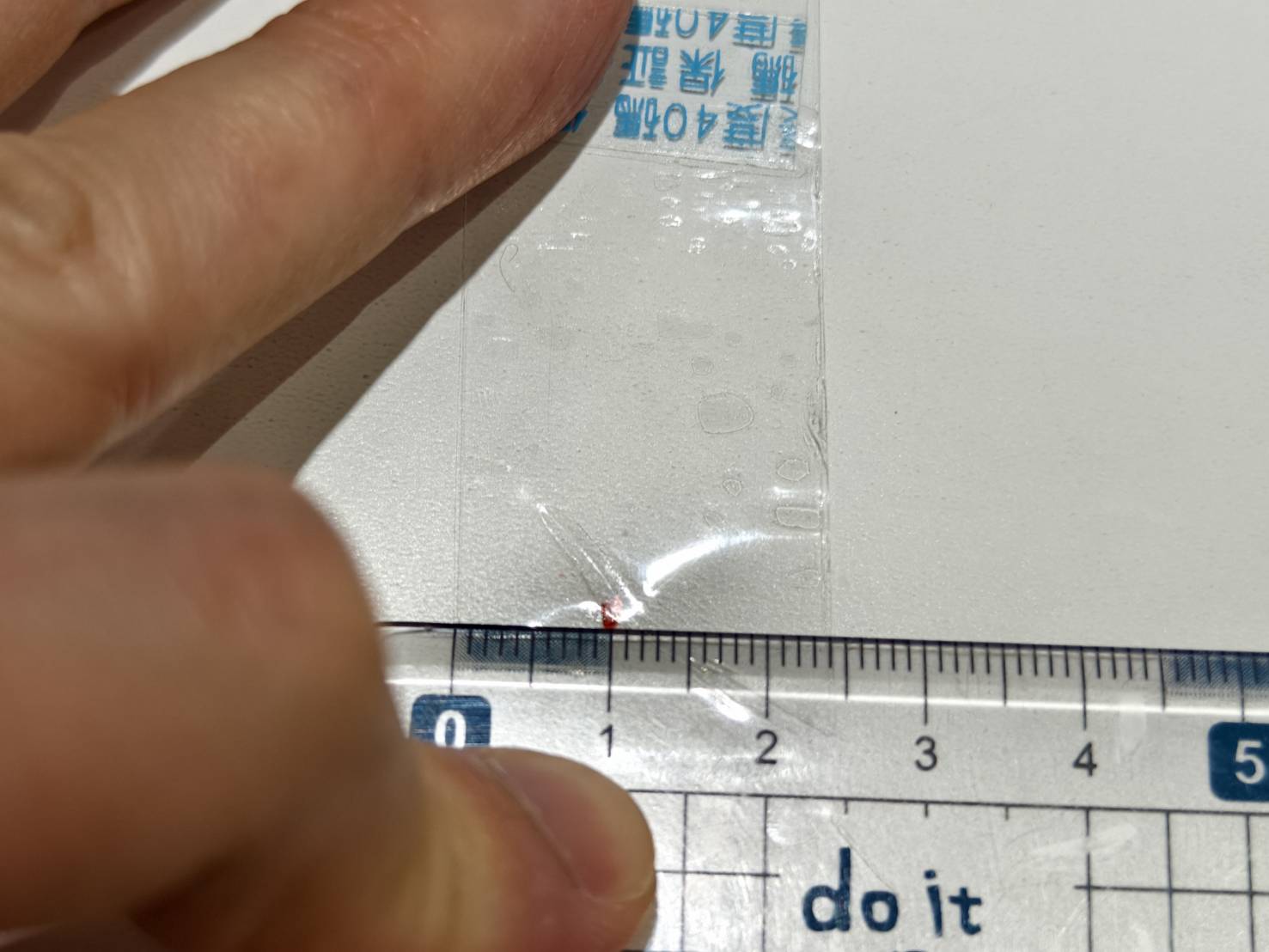

• Trouvez le repère vertical à 10 mm et marquez-le.


• Tracez une ligne verticale à partir de ce repère sur toute la pièce transparente.


Étape 3

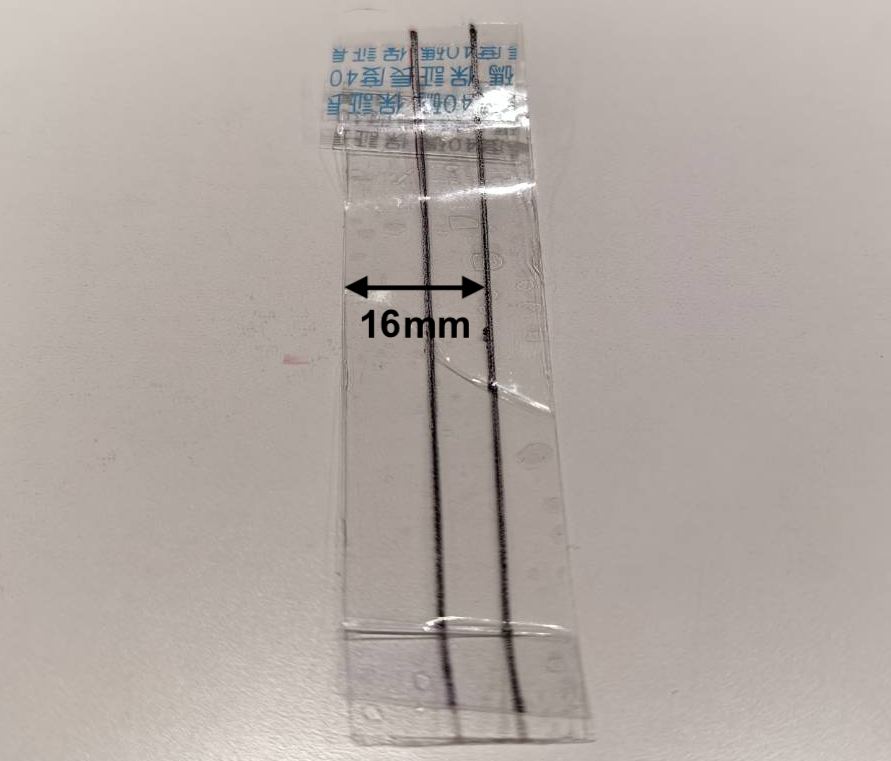

• Trouvez le repère vertical à 16 mm et marquez-le.


• Tracez une ligne verticale à partir de ce repère sur toute la pièce transparente.


Étape 4

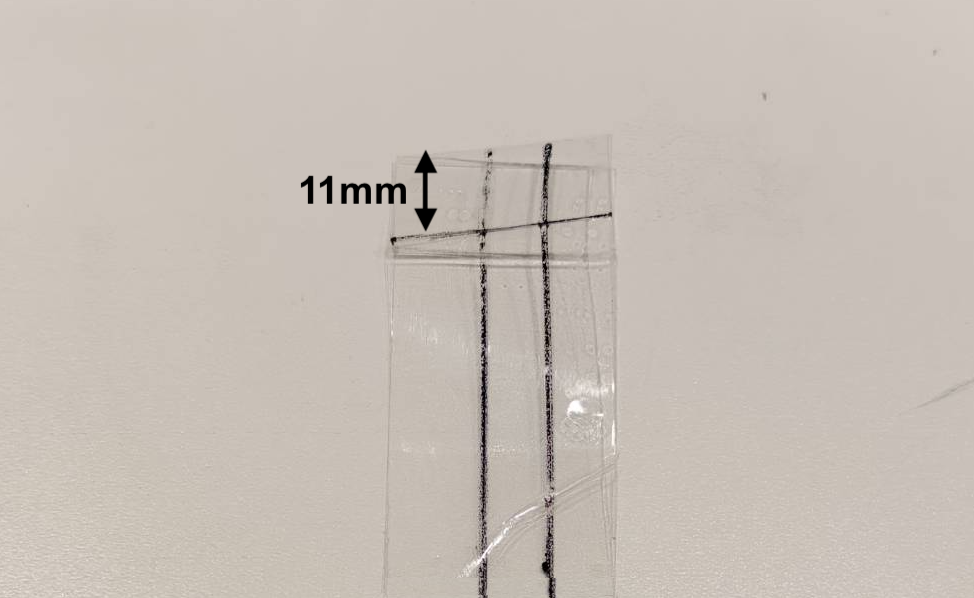

• Trouvez le repère horizontal à 11 mm et marquez-le.


• Tracez une ligne verticale à partir de ce repère sur toute la pièce transparente.


Étape 5

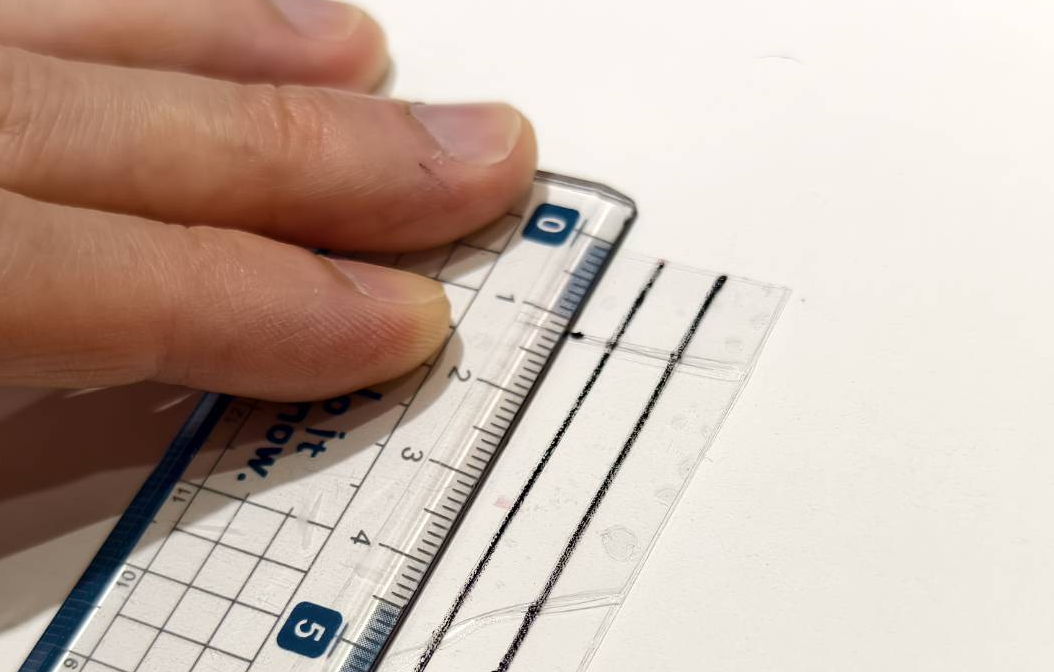

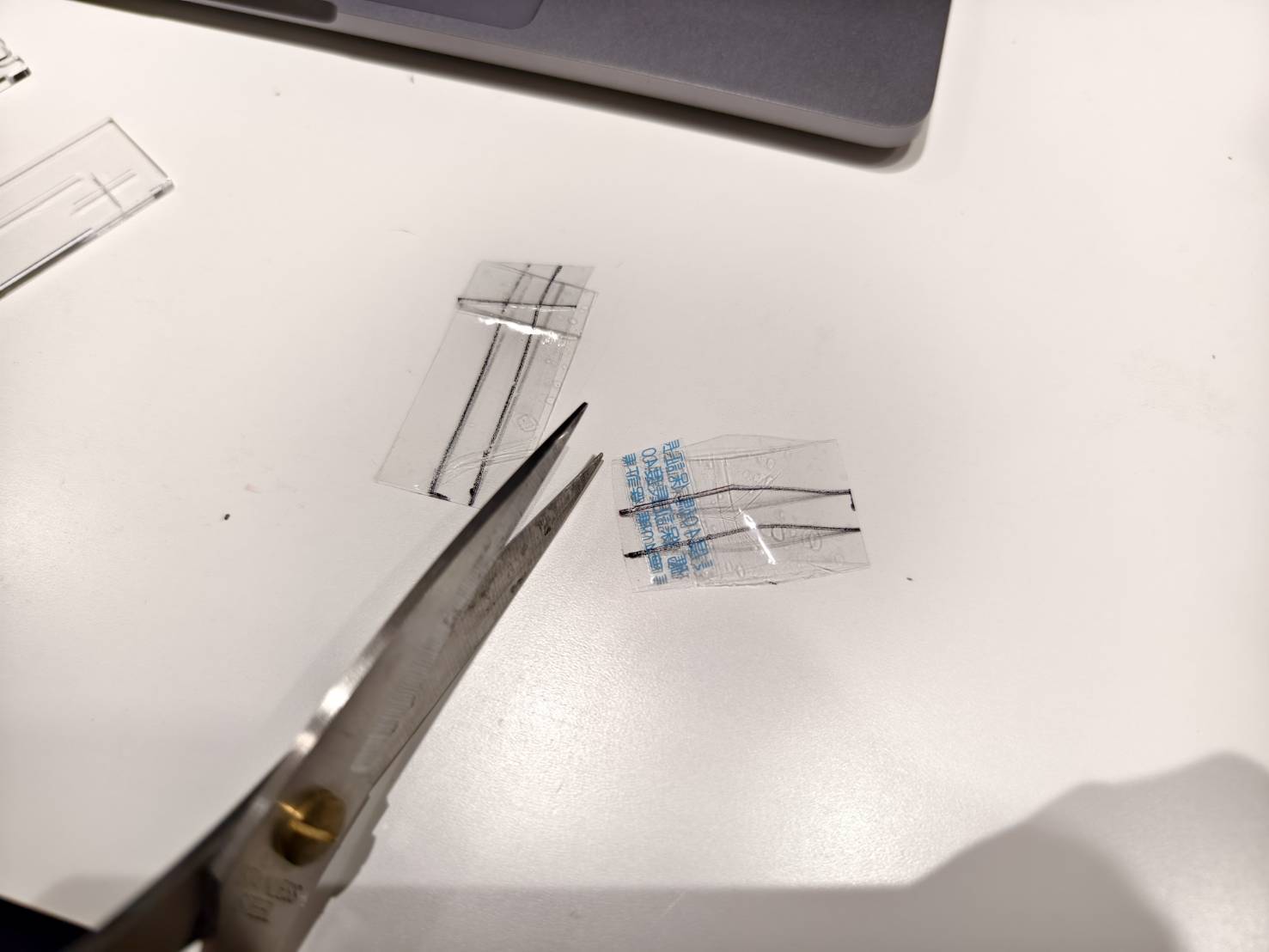

Découpez la pièce aux dimensions de 50 mm x 25 mm.

Étape 6

Faites une marque sur le côté de 10 mm.

Étape 7

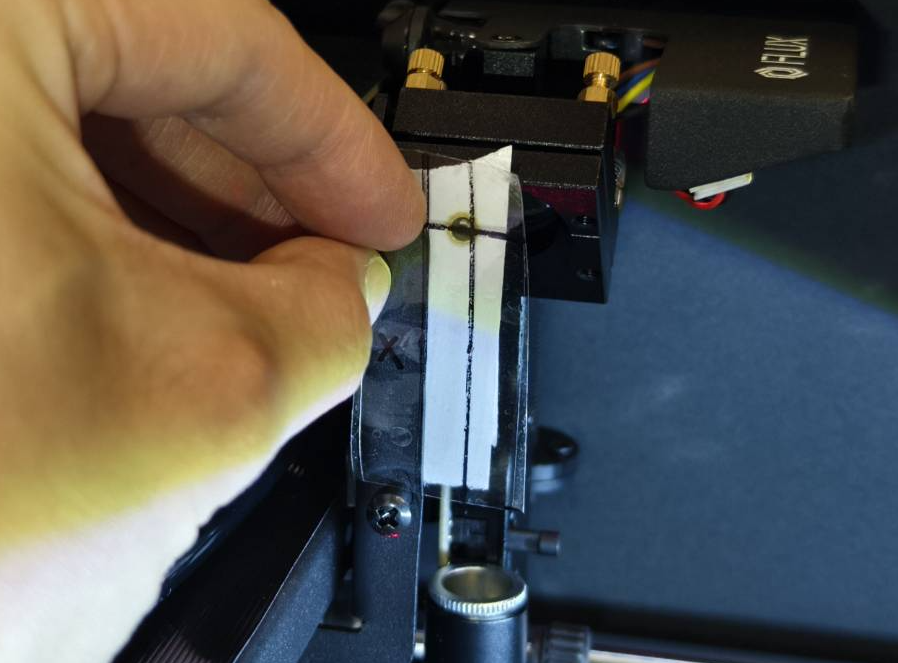

Veuillez consulter le Guide d'alignement du chemin optique pour les instructions d'utilisation de l'outil.
