#913 Détection d'un débit d'air anormal

FLUX Support Team
  • Mise à jour

Causes possibles :

  1. Anomalie système (Mettre à jour le micrologiciel, restaurer les paramètres d'usine ou reflasher la carte SD).
  2. Conduit d'air plié ou endommagé.
  3. Le raccord en T transparent (raccord en T) du capteur est plié ou endommagé.
  4. Défaillance de la carte mère.
  5. Défaillance de la carte adaptateur de pompe à air.
  6. Pompe à air trop faible.
  7. Pompe à air trop puissante (Probabilité faible).

Étape 1

  • Remplacer le filtre de pompe à air situé sur le côté de la machine.IMG20250508171210.jpg

  • S'assurer que la vanne d'air est en position OUVERTE.

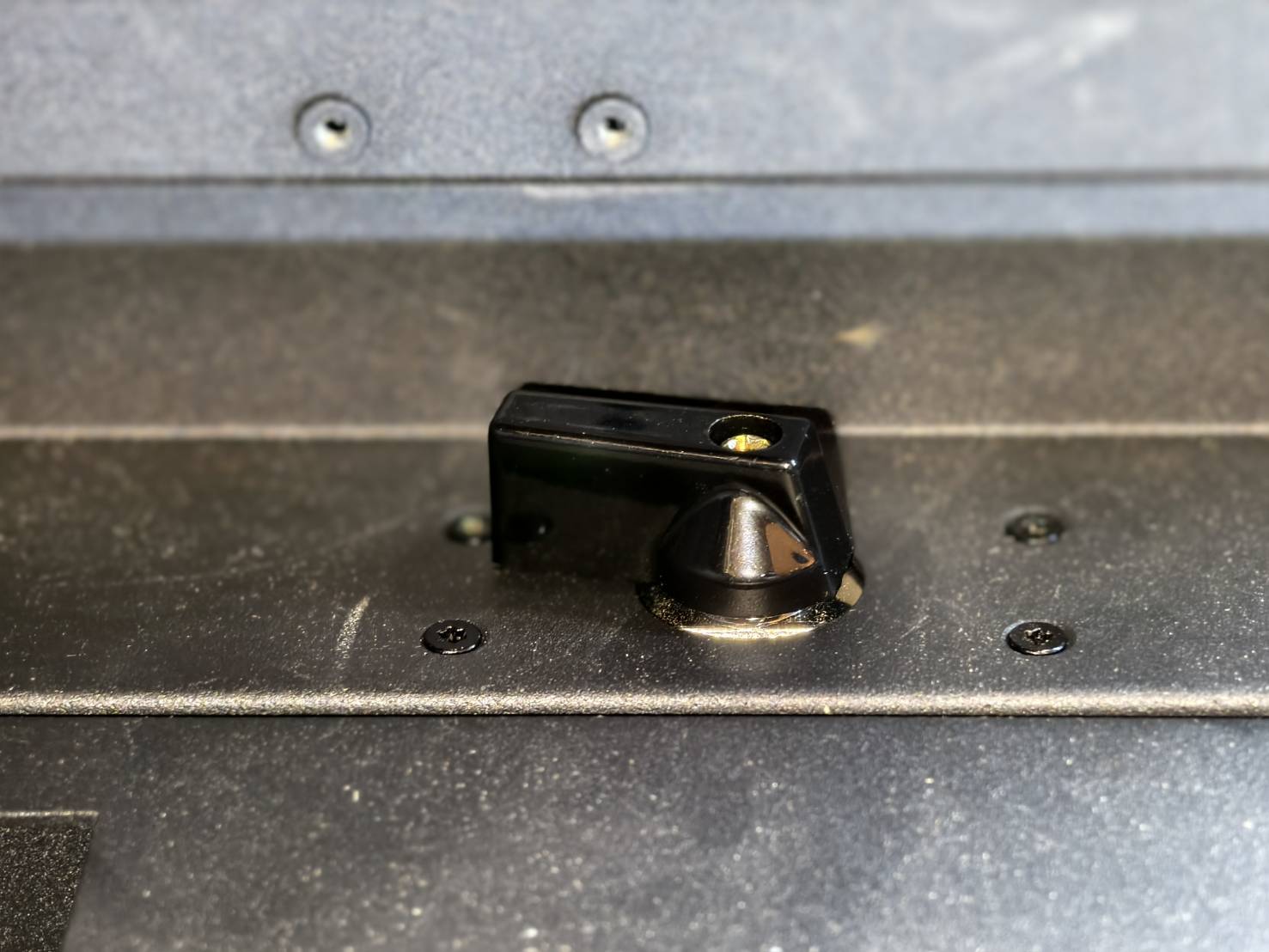

    Ouvert

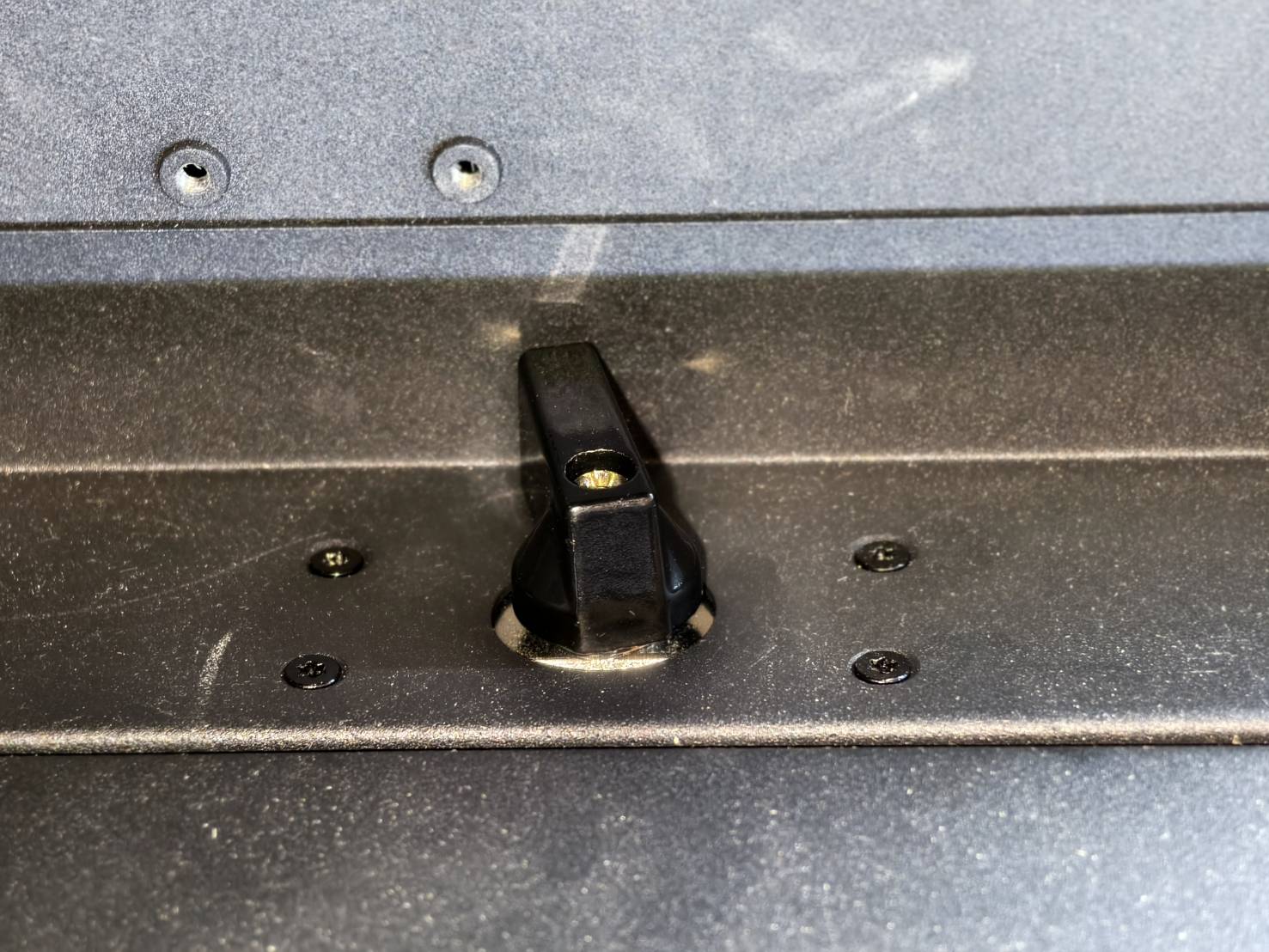

    Fermé
  • Effectuer un test de débit d'air.



Évaluer le résultat du test et déterminer l'étape suivante :

  • La valeur est dans la plage normale >> Étape 3.1
  • La valeur N'EST PAS dans la plage normale >> Étape 2

Étape 2

Vérifier si le débit d'air sortant de la buse de la tête laser est normal.

  • Cliquez sur « Action ➜ Pompe à air » sur le panneau de la machine.
  • Placez votre main ou un morceau de papier sous la buse de la tête laser pour vérifier si le flux d'air est normal.

Évaluer le résultat du test et déterminer l'étape suivante :

Étape 2.1

Retirez le panneau latéral de la machine et vérifiez si le câblage et le raccord en T sont correctement connectés.

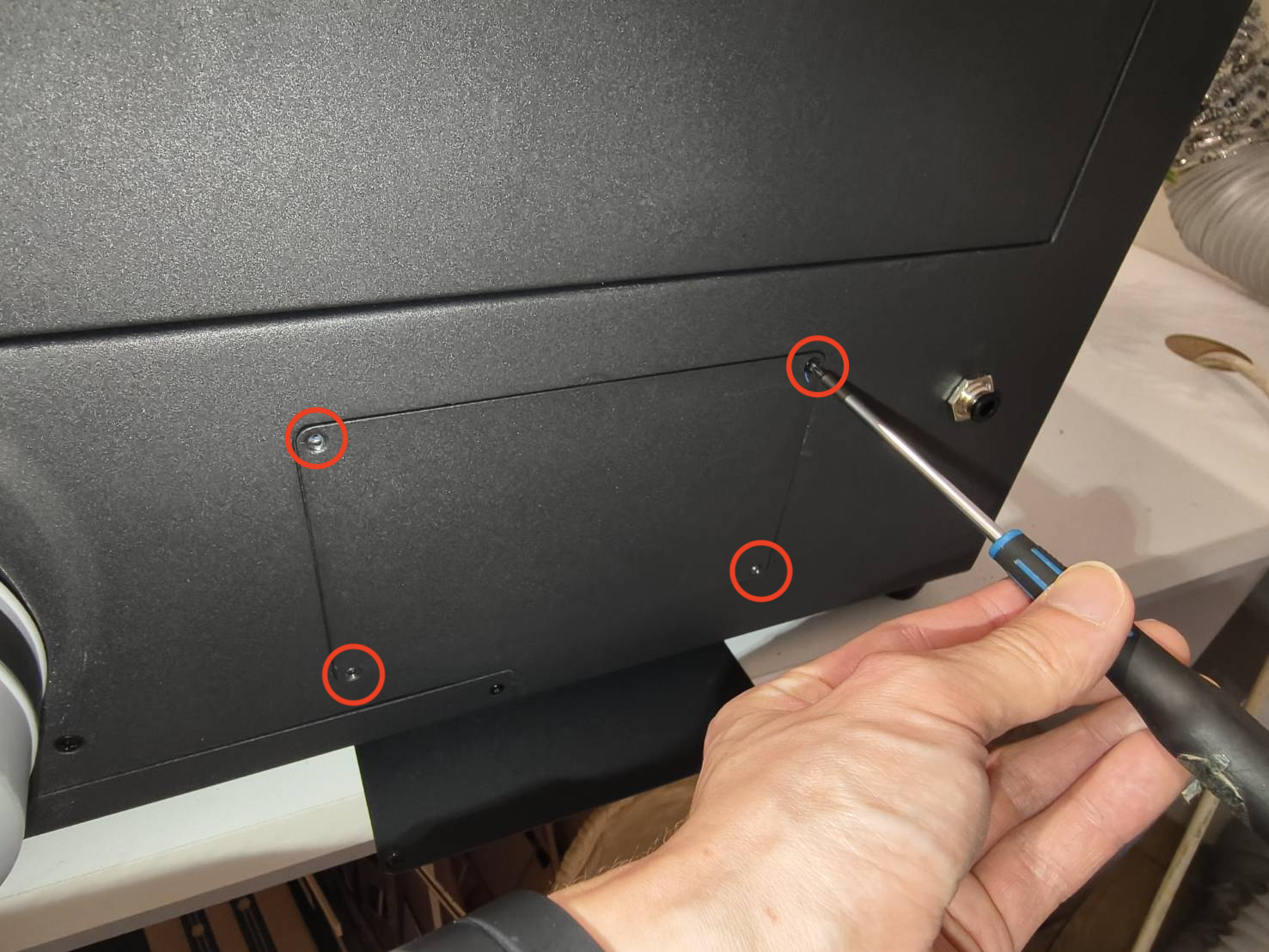

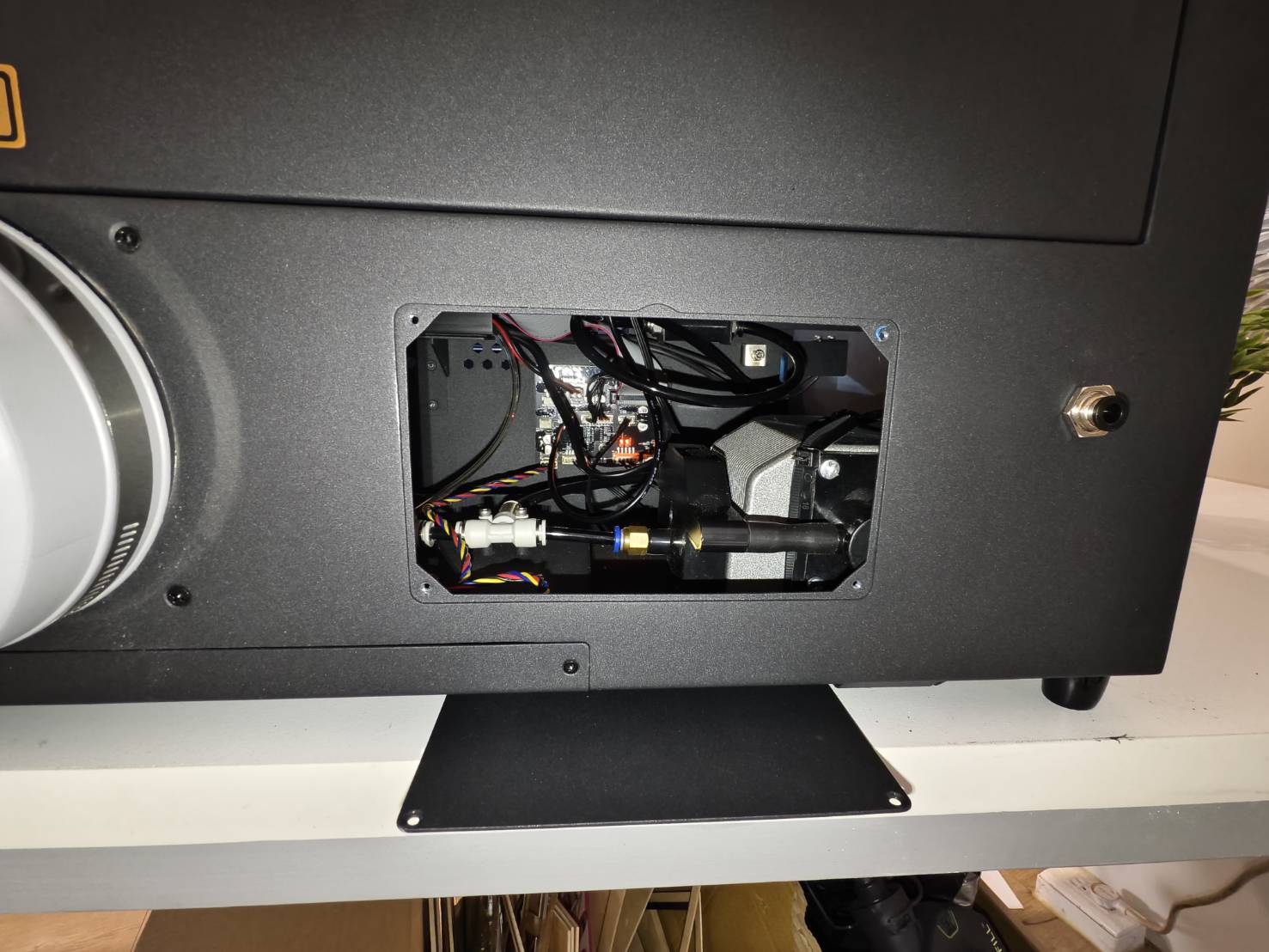

  • Desserrez les vis cruciformes sur le côté pour ouvrir le panneau latéral.

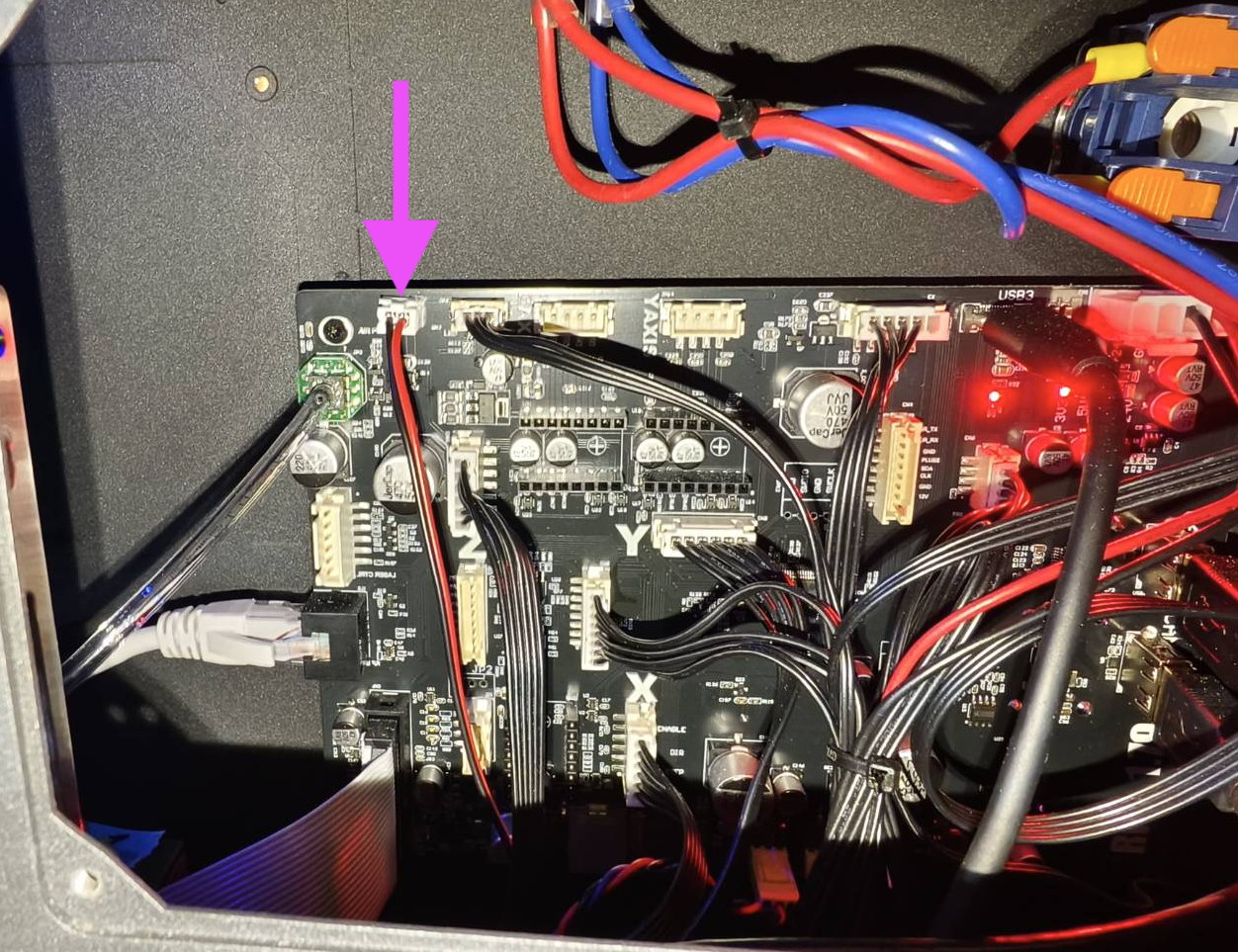

  • Vérifiez ou reconnectez les fils de la pompe à air sur la carte mère (Veuillez d'abord éteindre la machine).


  • Démontez le panneau arrière et vérifiez si les raccords du tube d'air sont desserrés ou pliés.

  • Vérifiez le tube d'air sur la tête laser.

    Le tube d'air sur la buse est plié Le tube d'air sur la chaîne est plié



  • Mettez la machine sous tension et cliquez sur « Action ➜ Pompe à air » pour vérifier si la fonction de soufflage d'air est normale.

Évaluer le résultat du test et déterminer l'étape suivante :

Étape 2.2

Restaurez les paramètres d'usine de la machine et testez si l'air souffle depuis la buse laser.

(Accueil Machine Page suivante Réinitialisation d'usine Oui)


Évaluer le résultat du test et déterminer l'étape suivante :

Étape 2.3

Mettez à jour le micrologiciel vers la dernière version et testez si l'air souffle depuis la buse laser.
4-7 Mise à jour du micrologiciel




Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, AUCUN air ne souffle >> Contacter le service client
    • Causes possibles :
      1. Défaillance de la pompe à air, remplacement nécessaire.
      2. Défaillance de la carte mère, remplacement nécessaire.
      3. Défaillance de la carte adaptateur de la pompe à air, remplacement nécessaire.

Étape 2.4

Activez le "Test de vitesse du flux d'air" sur le panneau de la machine et déplacez la tête laser aux quatre coins de la zone de travail pour vérifier si la valeur change avec le mouvement.
Pour activer le test : Cliquez sur "Machine ➜ Paramètres matériels ➜ Test de vitesse du flux d'air"

Comment activer le test de vitesse du flux d'air



Démonstration:



Évaluer le résultat du test et déterminer l'étape suivante :

  • La valeur est toujours dans la plage normale >> Étape 2.5
  • La valeur est toujours inférieure au minimum >> Étape 4
  • La valeur est toujours supérieure à la plage maximale >> Étape 5
  • La valeur fluctue entre normale et maximale >> Étape 5

Étape 2.5

Exécutez une tâche et observez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. Une défaillance système s'est produite.
  • Oui, l'erreur persiste >> Contacter le service client
    • Causes possibles :
      • Système corrompu, nécessite de reflasher la carte mère RK.
      • Défaillance de la carte mère, remplacement nécessaire.

Étape 3

Activez l'affichage de la valeur du débit d'air sur le panneau et déplacez la tête laser dans la zone de travail pour vérifier si la valeur change pendant le déplacement de la tête laser.

Comment activer le test de vitesse du débit d'air.



Démonstration:



Déterminez le résultat du test et l'action suivante à effectuer.

  • La valeur est toujours dans la plage normale >> Étape 3.1
  • La valeur est toujours inférieure à la valeur Min. >> Étape 4
  • La valeur est toujours supérieure à la plage Max. >> Étape 5
  • La valeur varie entre la plage normale et la valeur Max. >> Étape 5

Étape 3.1

Exécutez une tâche et observez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, l'erreur n'apparaît pas >> La machine fonctionne normalement.

Étape 3.2

Reconnectez le raccord en T transparent sur le capteur, puis exécutez une tâche pour vérifier si l'erreur persiste.

  • Ouvrez le capot latéral pour inspecter l'intérieur de la machine.

  • Reconnectez le raccord en T transparent.



  • Exécutez une tâche et observez si l'erreur apparaît.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, l'erreur n'apparaît pas >> Problème résolu

    • Cause possible :
      1. Mauvaise connexion du raccord en T transparent.

Étape 3.3

Restaurez les paramètres d'usine de la machine et exécutez une tâche pour voir si l'erreur se produit.

(Accueil Machine Page suivante Réinitialisation d'usine Oui)



Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, l'erreur n'apparaît pas >> Problème résolu

    • Cause possible :
      1. Défaillance système.
  • Oui, l'erreur persiste >> Contacter le service client
    • Causes possibles :
      1. Système corrompu, nécessite de reflasher la carte mère RK.
      2. Défaillance de la carte mère, remplacement nécessaire.

Étape 4

Reconnectez le raccord en T transparent et vérifiez la valeur du débit d'air.

  • Ouvrez le capot latéral pour inspecter l'intérieur de la machine.

  • Reconnectez le raccord en T transparent.



  • Activez le "Test de vitesse du débit d'air" et déplacez la tête laser pour vérifier les valeurs.

Évaluer le résultat du test et déterminer l'étape suivante :

  • La valeur est toujours dans la plage normale >> Étape 4.3
  • La valeur est toujours inférieure au minimum >> Étape 4.1
  • La valeur est toujours supérieure à la plage maximale >> Étape 5
  • La valeur fluctue entre normale et maximale >> Étape 5

Étape 4.1

Vérifiez les tubes d'air et le raccord en T transparent pour détecter toute fuite ou dommage.

  • Vérifiez le tube d'air sur la tête laser.

    Le tube d'air sur la buse est plié Le tube d'air sur la chaîne est plié
  • Vérifiez si les connecteurs des tubes d'air fuient. Reconnectez si nécessaire.


  • Vérifiez le reste du circuit des tubes d'air.

    Vue d'ensemble de la disposition des tubes d'air

Évaluer le résultat du test et déterminer l'étape suivante :

  • Les tubes d'air et le raccord en T sont normaux >> Étape 4.2
  • Il y a un problème avec les tubes d'air ou le raccord en T >> Contacter le service client
    • Causes possibles :
      1. Défaillance du tube d'air, remplacement nécessaire.
      2. Défaillance du raccord en T, remplacement nécessaire.

Étape 4.2

Restaurez les paramètres d'usine de la machine et vérifiez si la valeur du débit d'air revient à la normale.

(Accueil Machine Page suivante Réinitialisation d'usine Oui)



Évaluer le résultat du test et déterminer l'étape suivante :

  • La valeur est toujours dans la plage normale >> Étape 4.3
  • La valeur reste constamment inférieure au minimum >> Contacter le service client
    • Causes possibles :
      1. Défaillance de la pompe à air, remplacement nécessaire.
      2. Défaillance de la carte mère, remplacement nécessaire.
      3. Défaillance du raccord en T, remplacement nécessaire.
  • La valeur est toujours supérieure à la plage maximale >> Étape 5
  • La valeur fluctue entre normale et maximale >> Étape 5

Étape 4.3

Exécutez une tâche et observez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Causes possibles :
      1. Défaillance système.
      2. Mauvaise connexion du raccord en T.
  • Oui, l'erreur persiste >> Contacter le service client
    • Causes possibles :
      1. Défaillance de la carte mère, remplacement nécessaire.
      2. Système corrompu, nécessite de reflasher la carte mère RK.

Étape 5

Ouvrez le capot latéral et vérifiez si les tubes d'air noirs présentent des coudes ou des pliures.

  • Ouvrez le capot latéral pour inspecter l'intérieur de la machine.

  • Vérifiez le raccord en T.


  • Vérifiez les connecteurs des tubes d'air pour détecter des fuites. Reconnectez si nécessaire.

  • Vérifiez le reste du circuit des tubes d'air.

    Vue d'ensemble de la disposition des tubes d'air

Évaluer le résultat du test et déterminer l'étape suivante :

  • Aucun coude dans les tubes d'air >> Étape 6
  • Coudes dans les tubes d'air détectés >> Étape 5.1

Étape 5.1

Essayez de redresser la partie pliée du tube d'air et testez la valeur du débit d'air.
NE PAS couper le tube d'air. Cette étape consiste uniquement à appliquer une force pour le redresser.



Évaluer le résultat du test et déterminer l'étape suivante :

  • La valeur est toujours dans la plage normale >> Étape 5.2
  • La valeur reste constamment inférieure au minimum >> Étape 4
  • La valeur est toujours supérieure à la plage maximale >> Contacter le service client
    • Cause possible :
      1. Tube d'air endommagé, remplacement nécessaire.
  • La valeur fluctue entre normale et maximale >> Contacter le service client
    • Cause possible :
      1. Tube d'air endommagé, remplacement nécessaire.

Étape 5.2

Exécutez une tâche et observez si l'erreur apparaît.

Screenshot 2024-05-31 at 3.16.46 PM.png



Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, l'erreur n'apparaît pas >> Problème résolu
    • Cause possible :
      1. Le tube d'air était précédemment plié, mais a été redressé et réparé avec succès.

Étape 5.3

Restaurez la machine aux paramètres d'usine et observez si l'erreur se reproduit.

(Accueil Machine Page suivante Réinitialisation d'usine Oui)



Évaluer le résultat du test et déterminer l'étape suivante :

  • Non, l'erreur n'apparaît pas >> Problème résolu

    • Cause possible :
      1. Défaillance système.

Étape 6

Restaurez la machine aux paramètres d'usine et vérifiez la valeur du débit d'air.

(Accueil Machine Page suivante Réinitialisation d'usine Oui)



Évaluer le résultat du test et déterminer l'étape suivante :

  • La valeur est toujours dans la plage normale >> Étape 4.3
  • La valeur reste constamment inférieure au minimum >> Étape 4
  • La valeur est toujours supérieure à la plage maximale >> Étape 6.1
  • La valeur fluctue entre normale et maximale >> Étape 6.1

Étape 6.1

Débranchez le raccord en T transparent de la carte mère et observez si la valeur diminue.






Évaluer le résultat du test et déterminer l'étape suivante :

  • La valeur diminue et reste en dessous de la plage normale >> Contacter le service client
    • Défaillance de la pompe à air, remplacement nécessaire.
    • Le tube d'air est plié quelque part et ne peut pas être vu.
    • Défaillance de la carte mère, remplacement nécessaire (Faible probabilité).
    • Défaillance du raccord en T, remplacement nécessaire (Faible probabilité).
  • La valeur fluctue entre les plages normale et anormale >> Contacter le service client
    • Cause possible :
      1. Défaillance de la carte mère, remplacement nécessaire.

Contacter le service client

  • Veuillez suivre les instructions de l'article lié pour signaler votre problème au support client officiel de FLUX. [Contacter le Service Client]

*Les informations collectées dans cet article, telles que les photos ou vidéos montrant les problèmes de la machine, devront être partagées avec votre distributeur ou le support technique de FLUX.
