Description :
Les causes des problèmes d'axe Z peuvent être assez complexes. Il existe divers symptômes associés, tels que l'échec de la fonction de mise au point automatique, l'incapacité totale de la plateforme à se déplacer, l'échec du retour à l'origine de la plateforme, ou l'impossibilité d'atteindre le sommet. Veuillez vous référer aux étapes suivantes pour résoudre les problèmes d'axe Z.
Si le problème de votre machine est une distance de mise au point incorrecte, veuillez vous référer à cet article pour les instructions sur l'ajustement de la distance de mise au point.
Causes possibles
|
Étape A1
Veuillez effectuer un test de mise au point automatique sans que la buse laser ne touche la surface.
Placez le matériau sur la plateforme en nid d'abeille et déplacez la tête laser au-dessus du matériau de sorte que seule la sonde de mise au point puisse toucher le matériau pendant la mise au point.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape A1.1

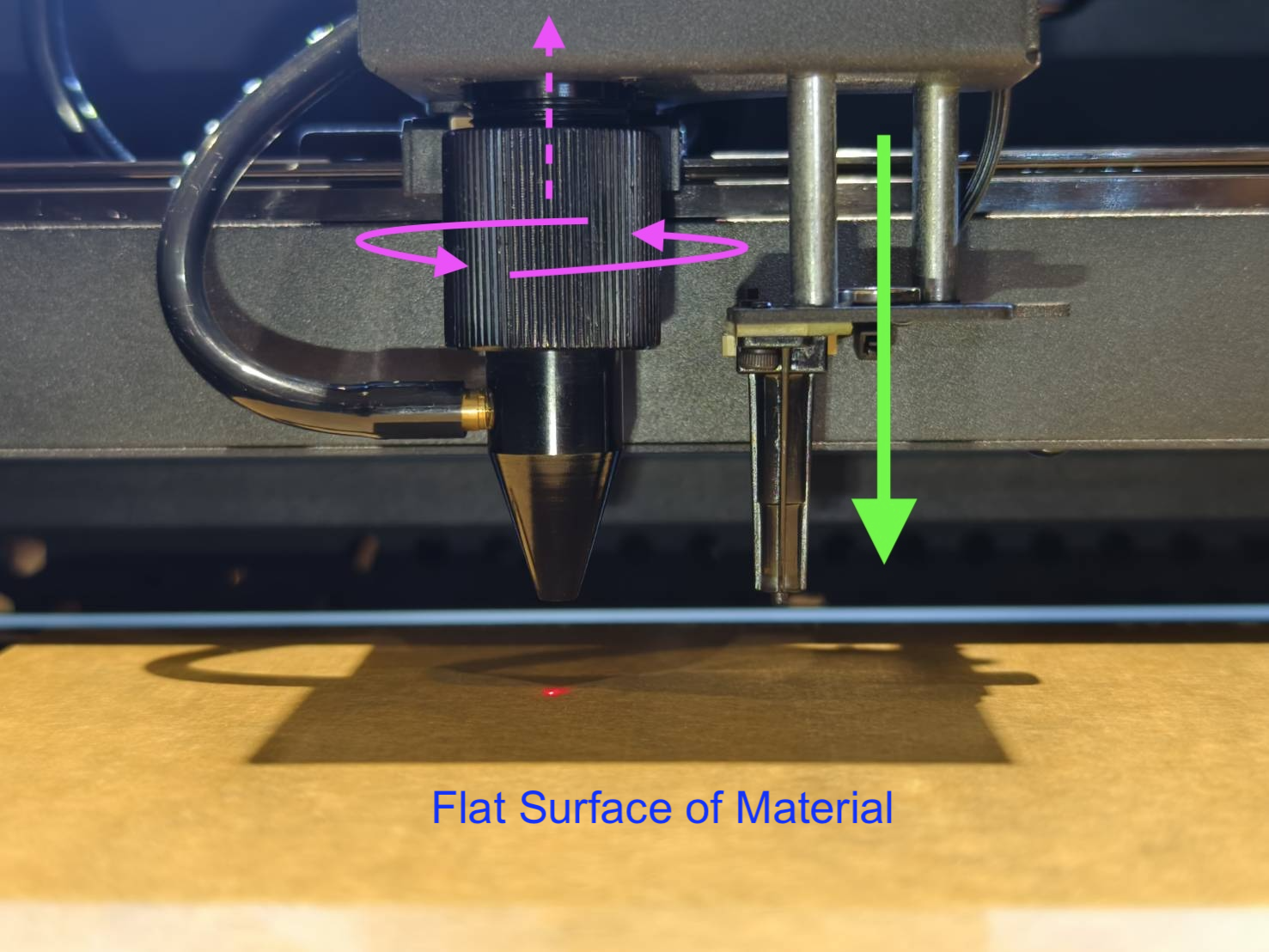

- Assurez-vous que votre sonde est descendue à son point le plus bas, de sorte que la longueur de la sonde dépasse celle de la buse.
- Assurez-vous que la buse est bien serrée ; une fois serrée, la buse se déplacera vers le haut pour éviter d'interférer avec la sonde de mise au point pendant la focalisation.
- Étant donné que les longueurs de la pointe de la buse et de la sonde sont très similaires, assurez-vous que votre matériau est suffisamment plat pour éviter de toucher la pointe de la buse en premier.
- Après avoir vérifié les points ci-dessus, veuillez effectuer à nouveau la mise au point automatique.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape A1.2

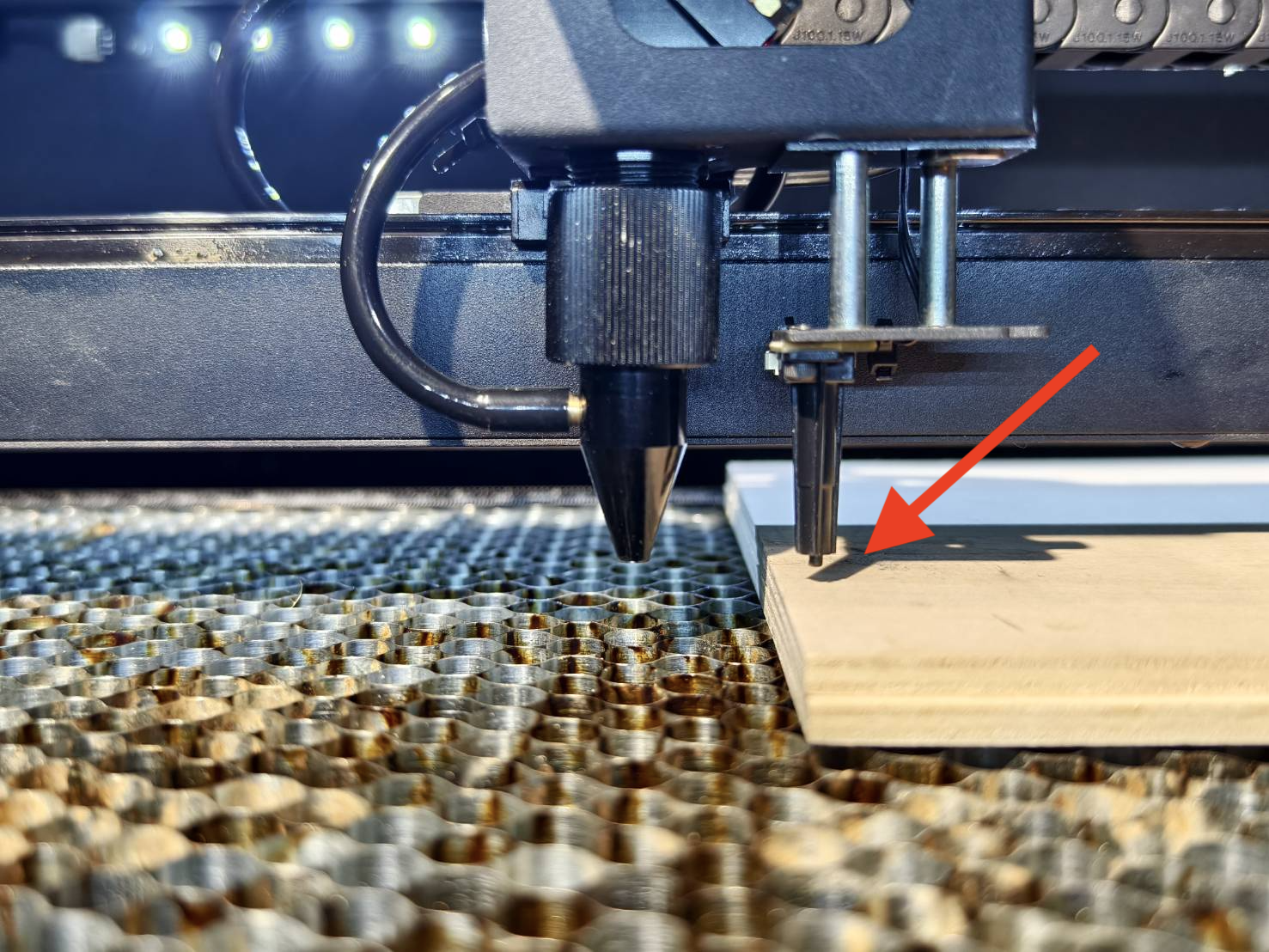

Veuillez vous référer à la vidéo ci-dessous pour confirmer si vous rencontrez une situation similaire où la pointe de la buse touche la surface du matériau avant la sonde.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape A2

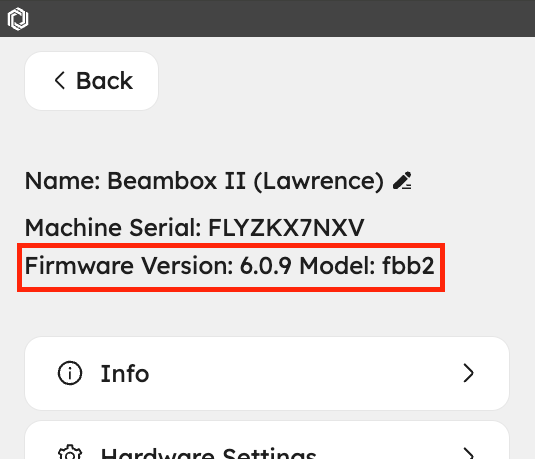

Mettre à jour ou réinstaller le micrologiciel vers la dernière version pour voir si le problème peut être résolu.
Veuillez utiliser le lien pour consulter les instructions.
4-7 Mise à jour du micrologiciel
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape A3
Retirez la plateforme en nid d'abeille et les supports.

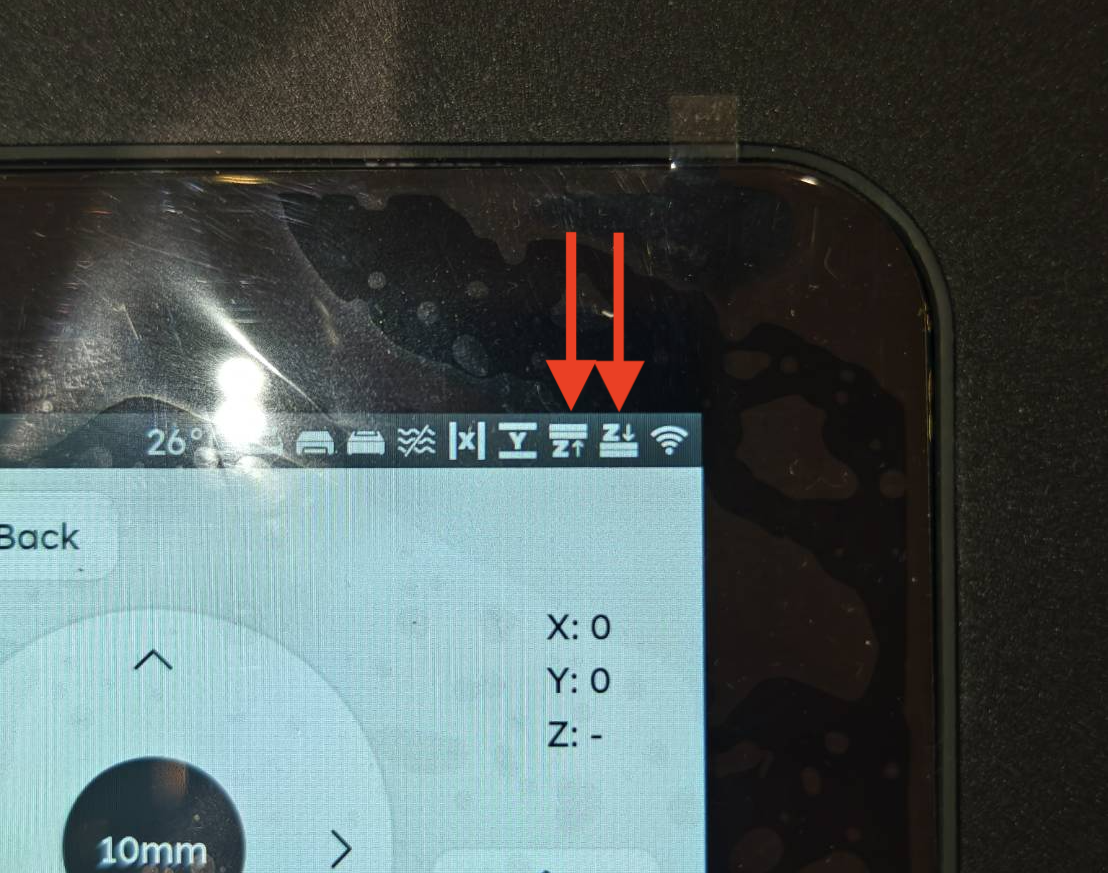

Accédez à l'option « Maintenance » dans le panneau de commande, appuyez sur les deux interrupteurs de fin de course de l'axe Z et observez si l'icône change.
Les icônes de fin de course supérieure et inférieure de l'axe Z du panneau de commande fonctionnent-elles correctement ?
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape A4

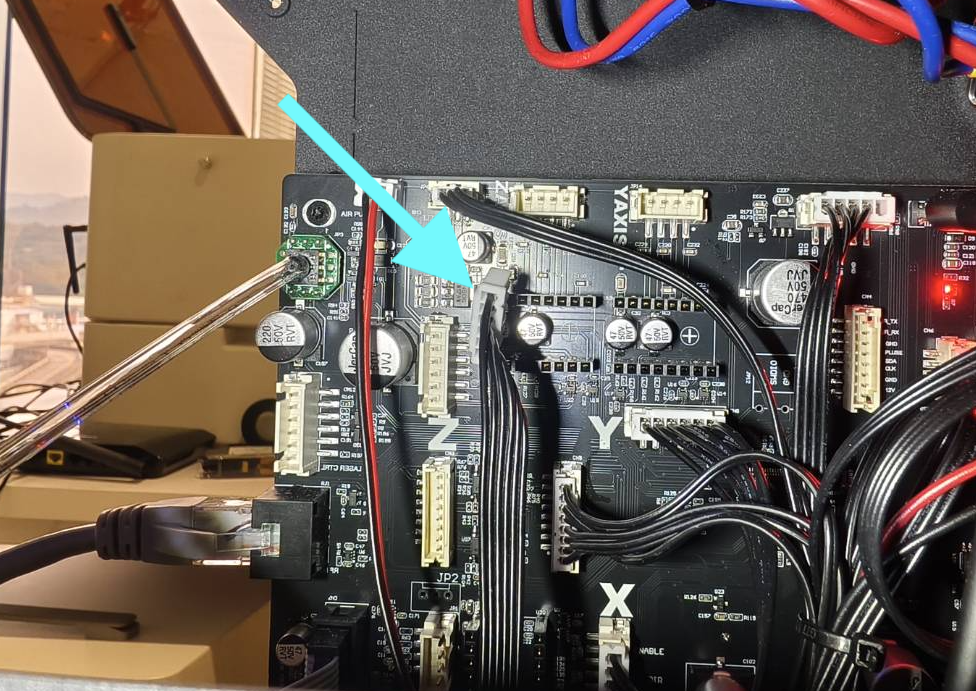

Débranchez le câble de l'interrupteur de fin de course de l'axe Z de la carte mère et vérifiez les icônes du panneau de commande. Les deux icônes sont-elles à l'état OFF ?

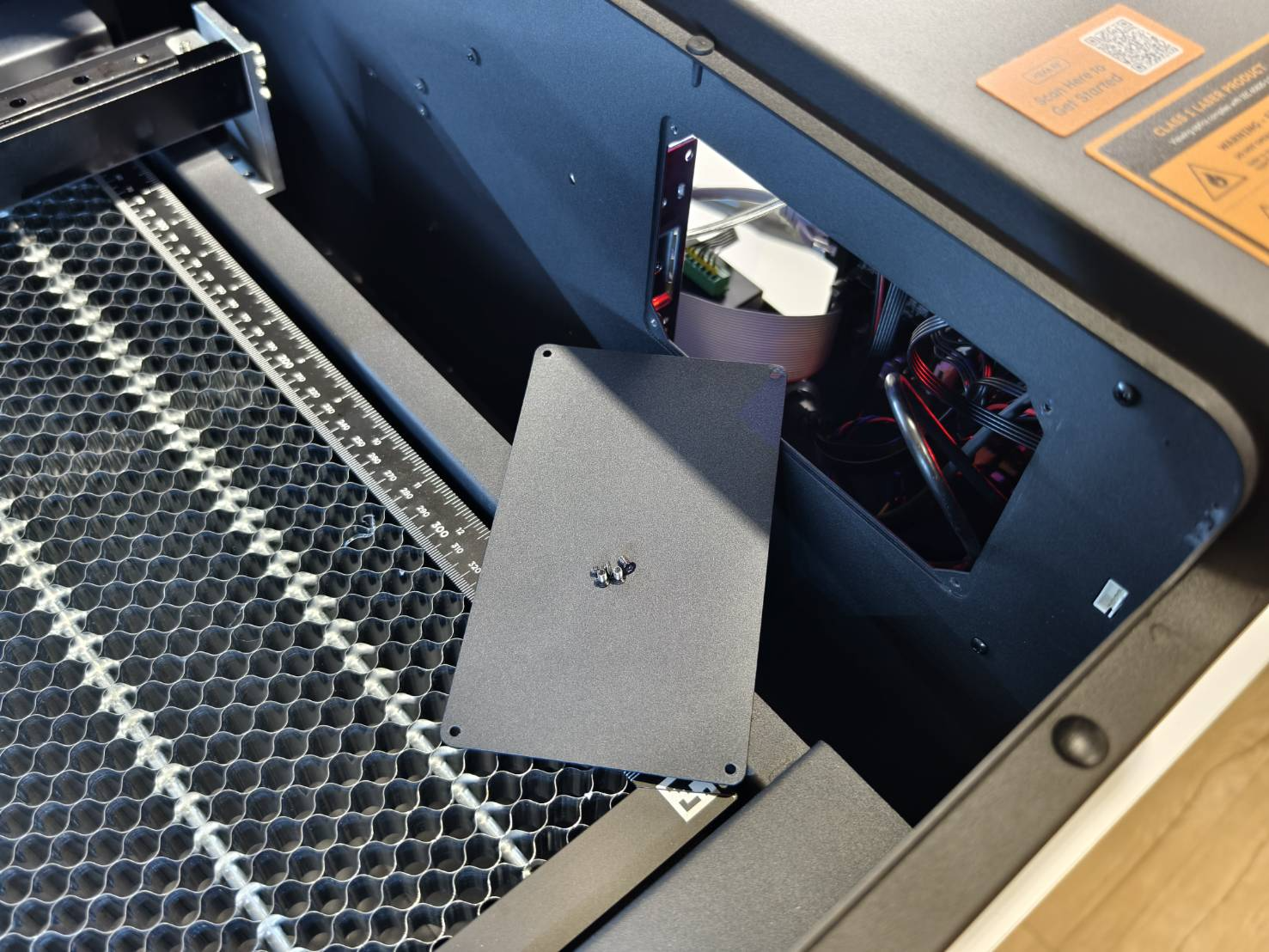

- Éteignez l'alimentation de la machine. Ouvrez le capot latéral pour accéder à l'intérieur de la machine.
- Débranchez le câble ruban de l'interrupteur de fin de course de l'axe Z.

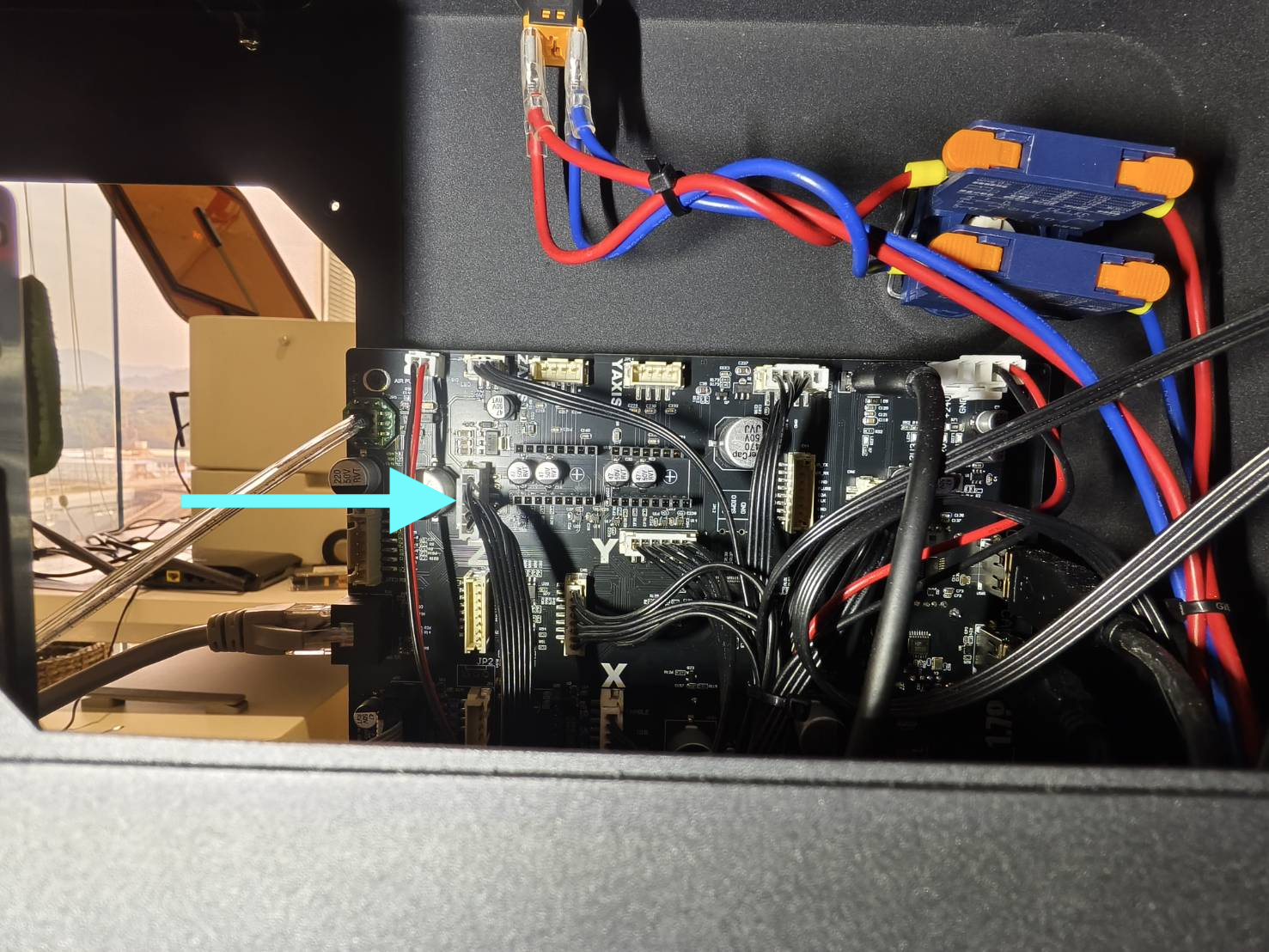

(Si votre carte PCB diffère de la photo, veuillez vous référer au Schéma .)
- Allumez l'alimentation de la machine et vérifiez les icônes. Les deux icônes sont-elles à l'état OFF ?
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape B1
Réinstallez la plateforme en nid d'abeille.
Vérifiez si la plateforme de travail peut déclencher les deux fins de course de l'axe Z, supérieur et inférieur.
Abaissez la plateforme de travail puis remontez-la en position haute, en vérifiant si elle déclenche le fin de course de l'axe Z.
| Exemple normal - Déclenché |
|
Exemple anormal - Non déclenché (Démonstration avec HEXA) |
Confirmez le résultat du test et prenez la mesure suivante :
|
|
|
|
Étape B2
Soulevez/abaissez manuellement la plateforme de travail pour vérifier qu'elle se déplace librement vers le haut et vers le bas.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape B2.1
Essayez de lubrifier les quatre vis à billes pour voir si la plateforme peut être déplacée manuellement et via le panneau de contrôle.
Veuillez vous référer à l'article associé.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
|
Étape B3
Débranchez et rebranchez le câble du moteur de l'axe Z. Ensuite, essayez d'utiliser le panneau de contrôle pour lever/abaisser la plateforme.

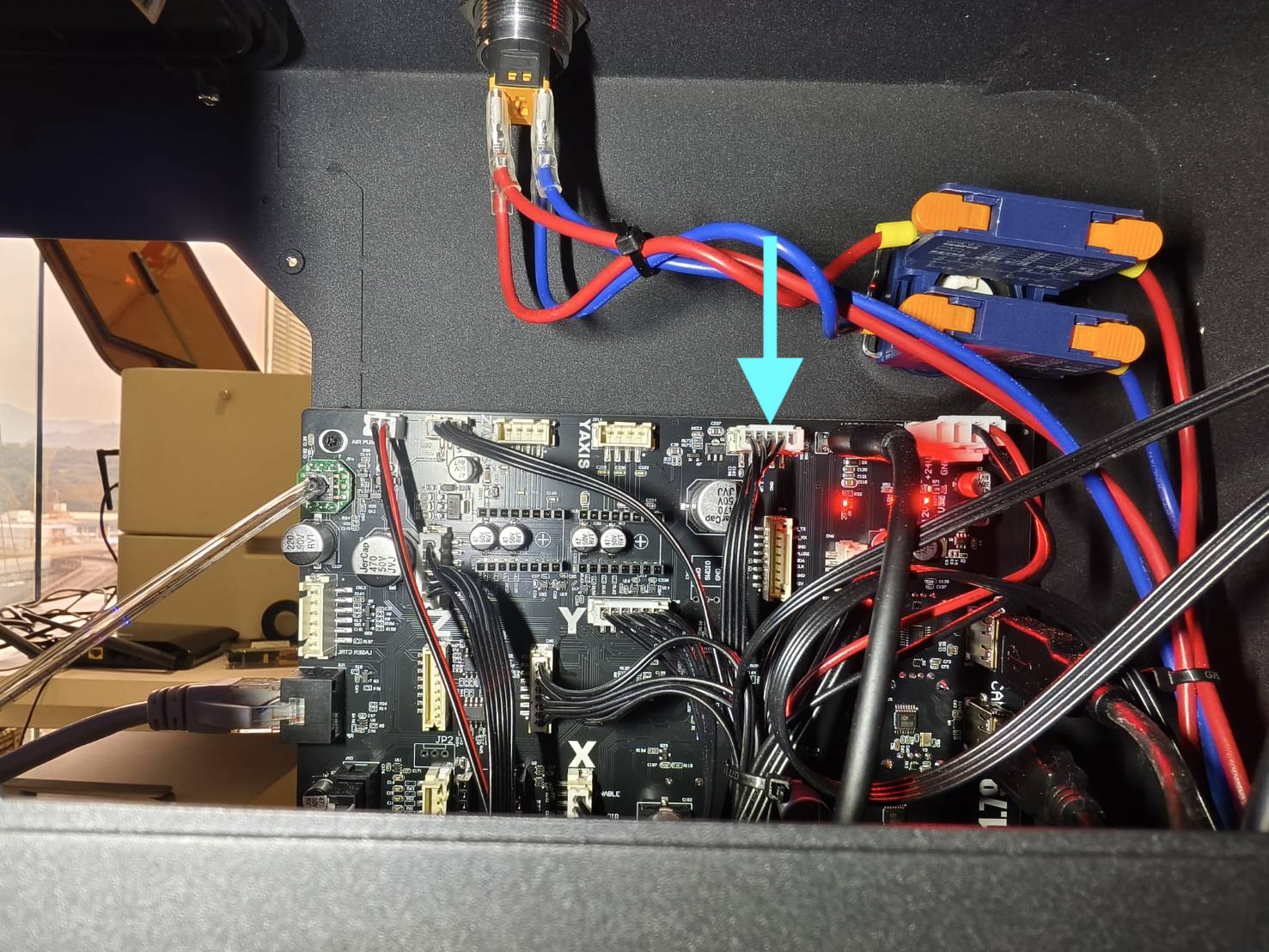

(Si votre carte PCB diffère de la photo, veuillez vous référer au Schéma .)
- Éteignez l'alimentation de la machine. Ouvrez le capot latéral pour accéder à l'intérieur de la machine.
- Débranchez et rebranchez le câble du moteur de l'axe Z.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C1

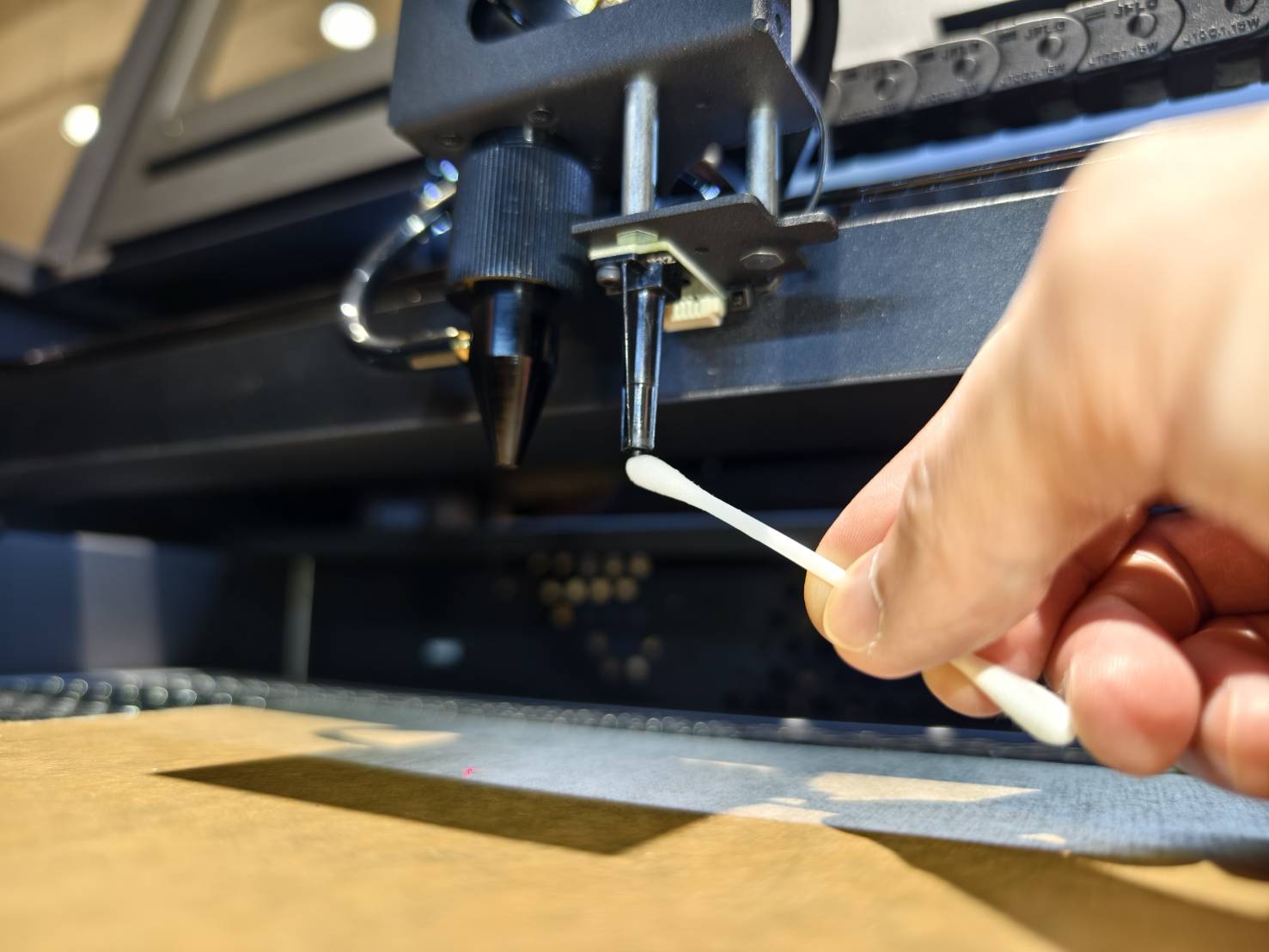

- Utilisez un coton-tige imbibé d'alcool pour nettoyer la sonde du module de mise au point automatique.
- Vérifiez si la plateforme peut se déplacer vers le haut et vers le bas.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C2

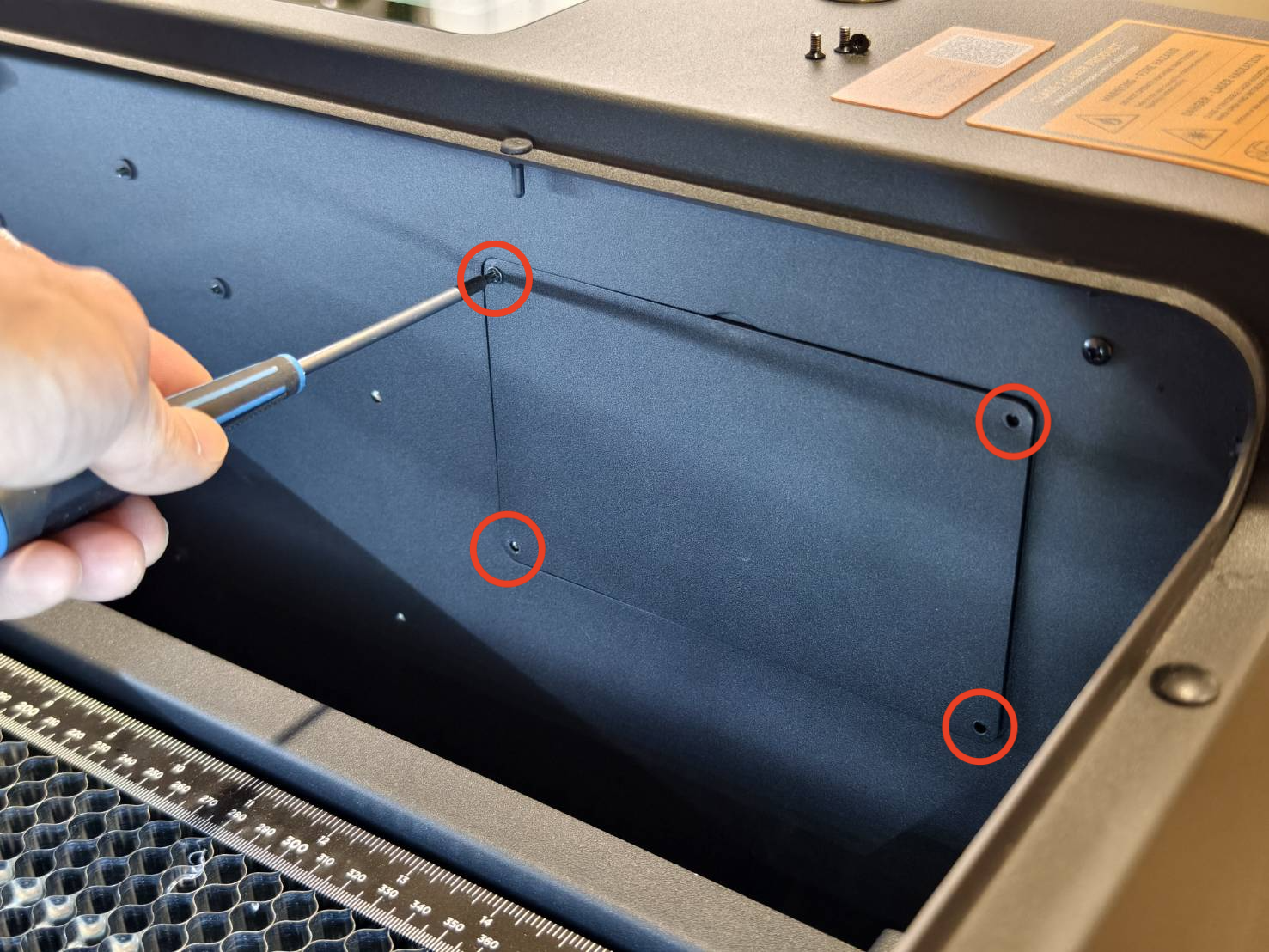

- Éteignez l'alimentation de la machine. Ouvrez le capot latéral pour visualiser l'intérieur de la machine.
-

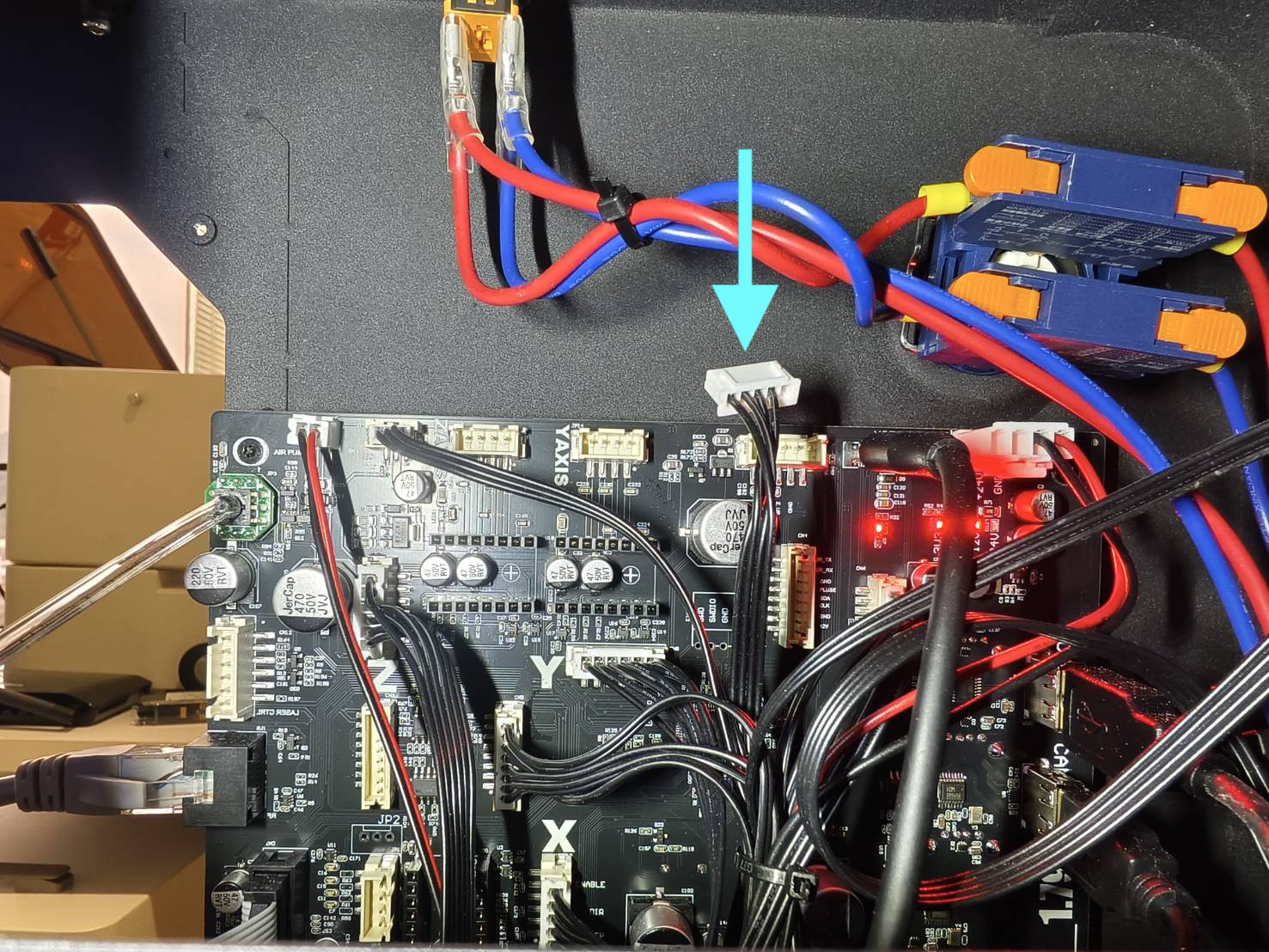

Débranchez le câble ruban gris, puis testez si la plateforme peut monter/descendre.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C3
-
Coupez l'alimentation et rebranchez le câble ruban gris.

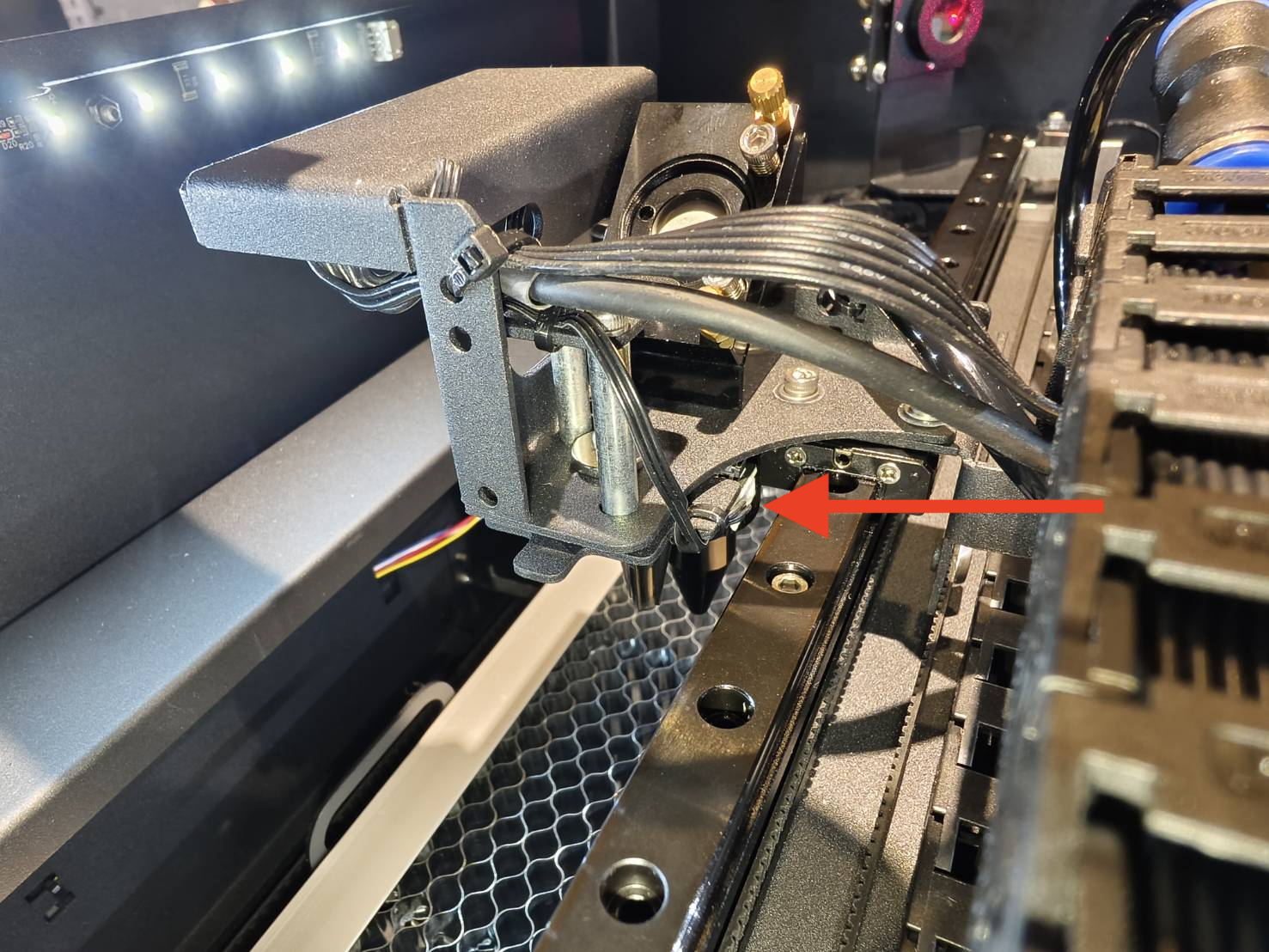

- Débranchez le câble de la carte de circuit imprimé sur la tête laser.
- Vérifiez si la plateforme peut se déplacer vers le haut et vers le bas.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C4
- Rebranchez le câble sur la tête laser.
- Veuillez vous référer au guide de démontage de la sonde et du capot de mise au point automatique.
Lisez uniquement l'Étape 1, l'Étape 2 et l'Étape 6 (des clés hexagonales de 2,5 mm et 2,0 mm sont nécessaires pour cette étape).
[Beambox II - Remplacement de la sonde et du câble de mise au point automatique]

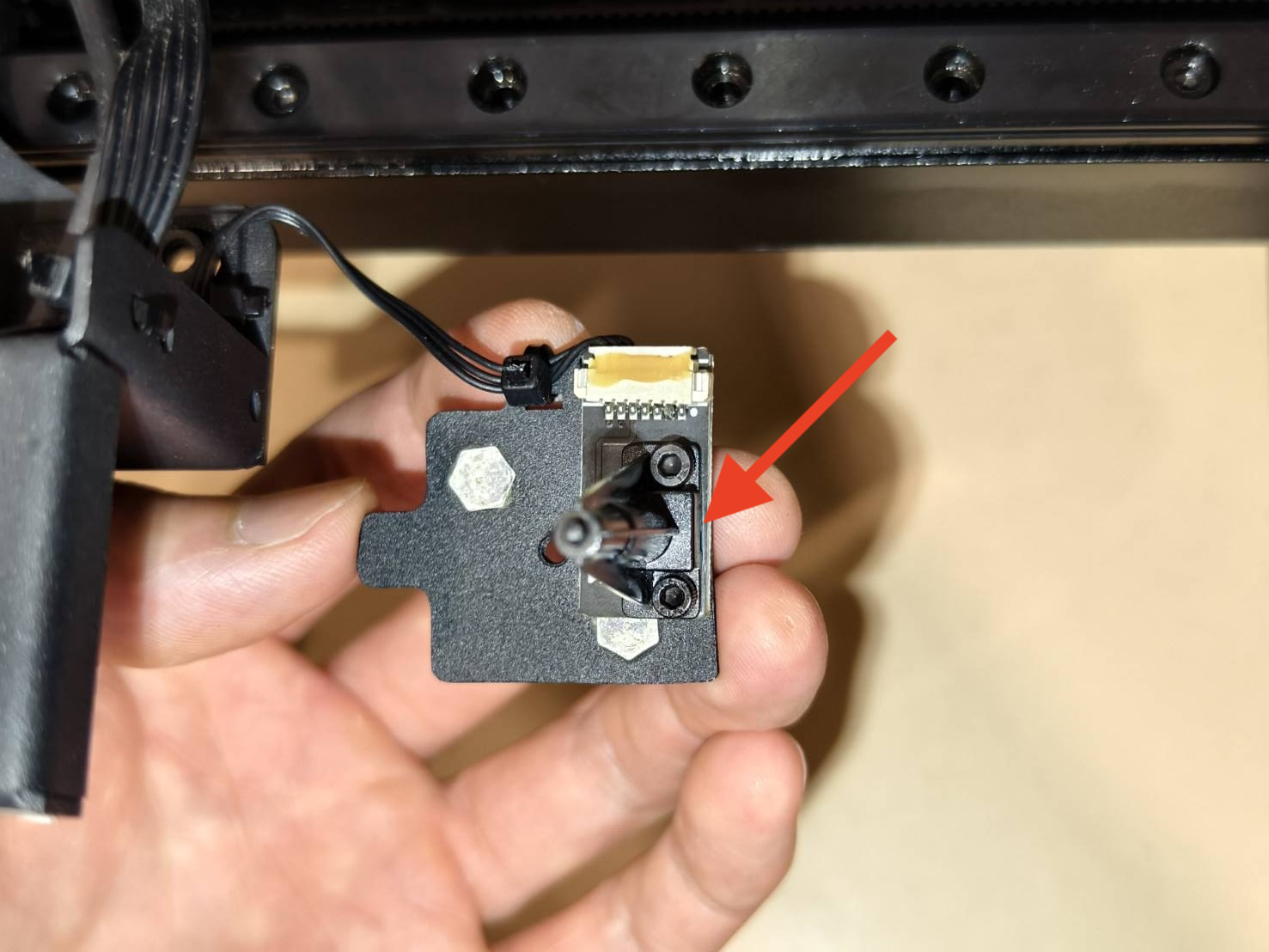

- Vérifiez si l'interrupteur sur la carte de mise au point automatique peut être actionné facilement comme montré dans la vidéo.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C5

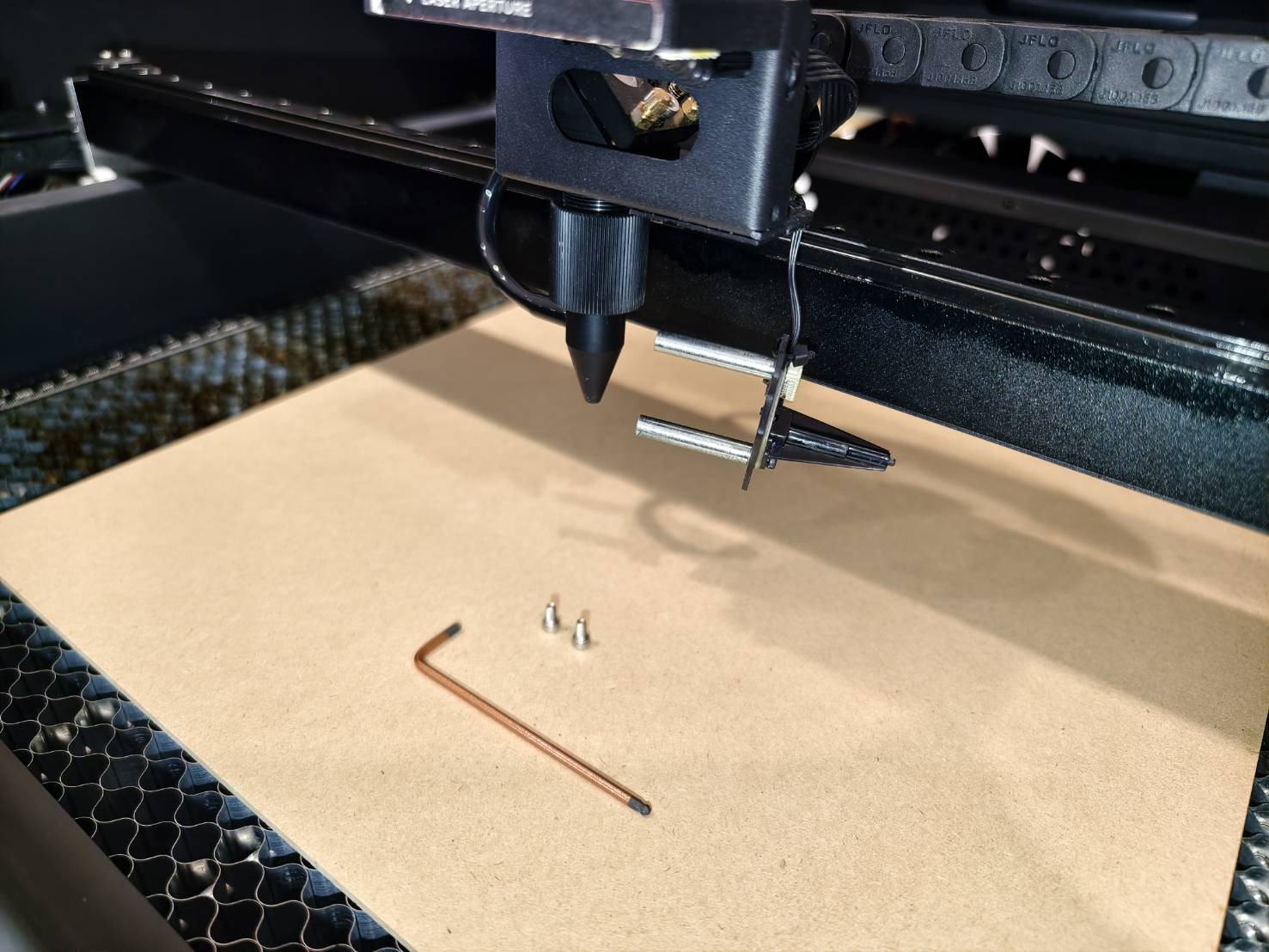

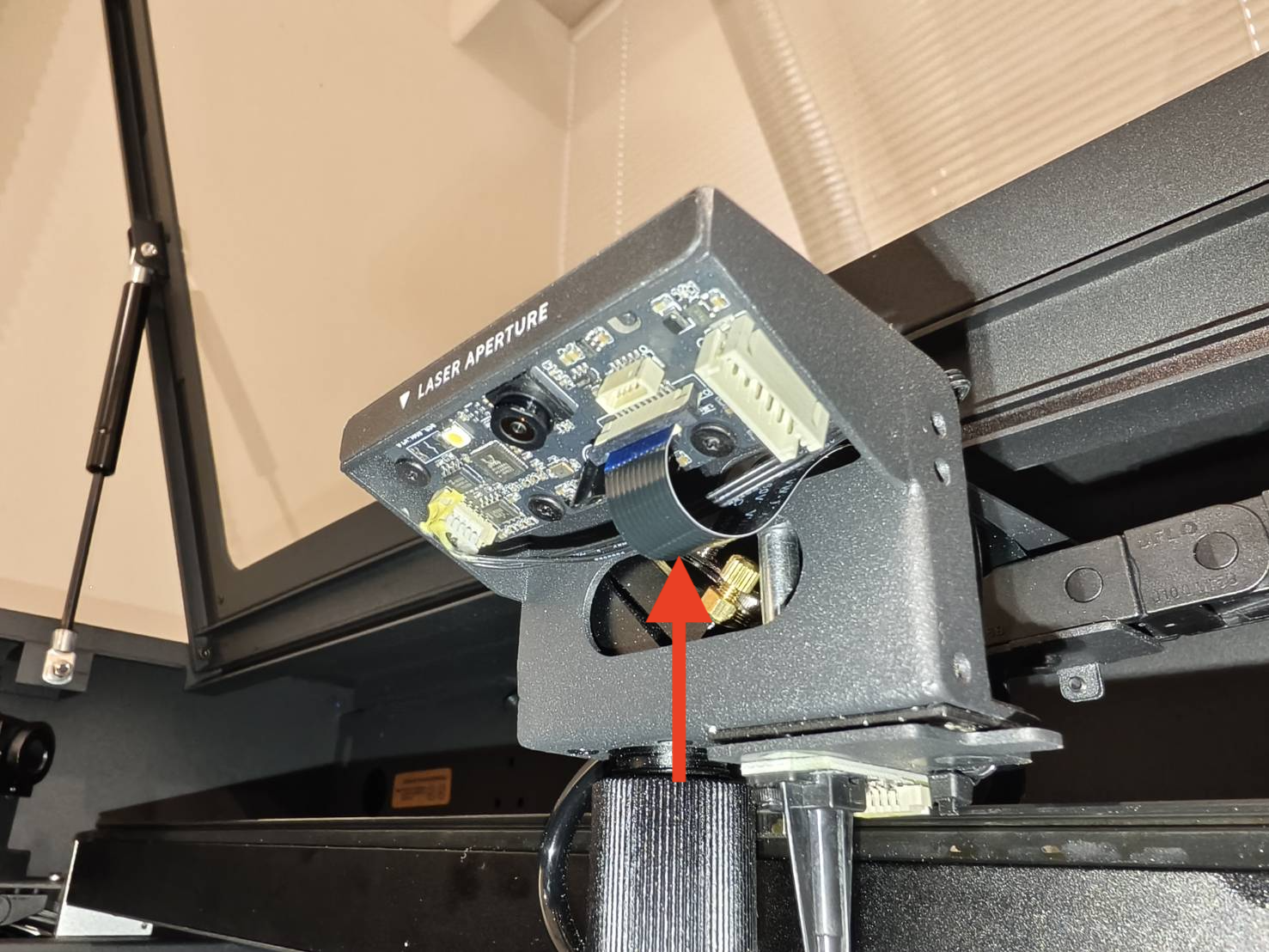

- Veuillez vous référer au guide de réinstallation du capot de la carte de mise au point automatique et de la sonde, en vous assurant que la sonde peut être poussée vers le haut. Lisez uniquement l'Étape 7 et l'Étape 8.
[Beambox II - Remplacement de la sonde et du câble de mise au point automatique]
- Remettez l'ensemble de mise au point automatique en place et vérifiez si la plateforme peut monter et descendre.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C6
- Veuillez vous référer au guide de réinstallation de l'ensemble de mise au point automatique.
Lisez uniquement l'Étape 11 et l'Étape 12.
[Beambox II - Remplacement de la sonde et du câble de mise au point automatique]
- Vérifiez si la plateforme peut se déplacer vers le haut et vers le bas.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C7
Reconnectez les câbles suivants.
-

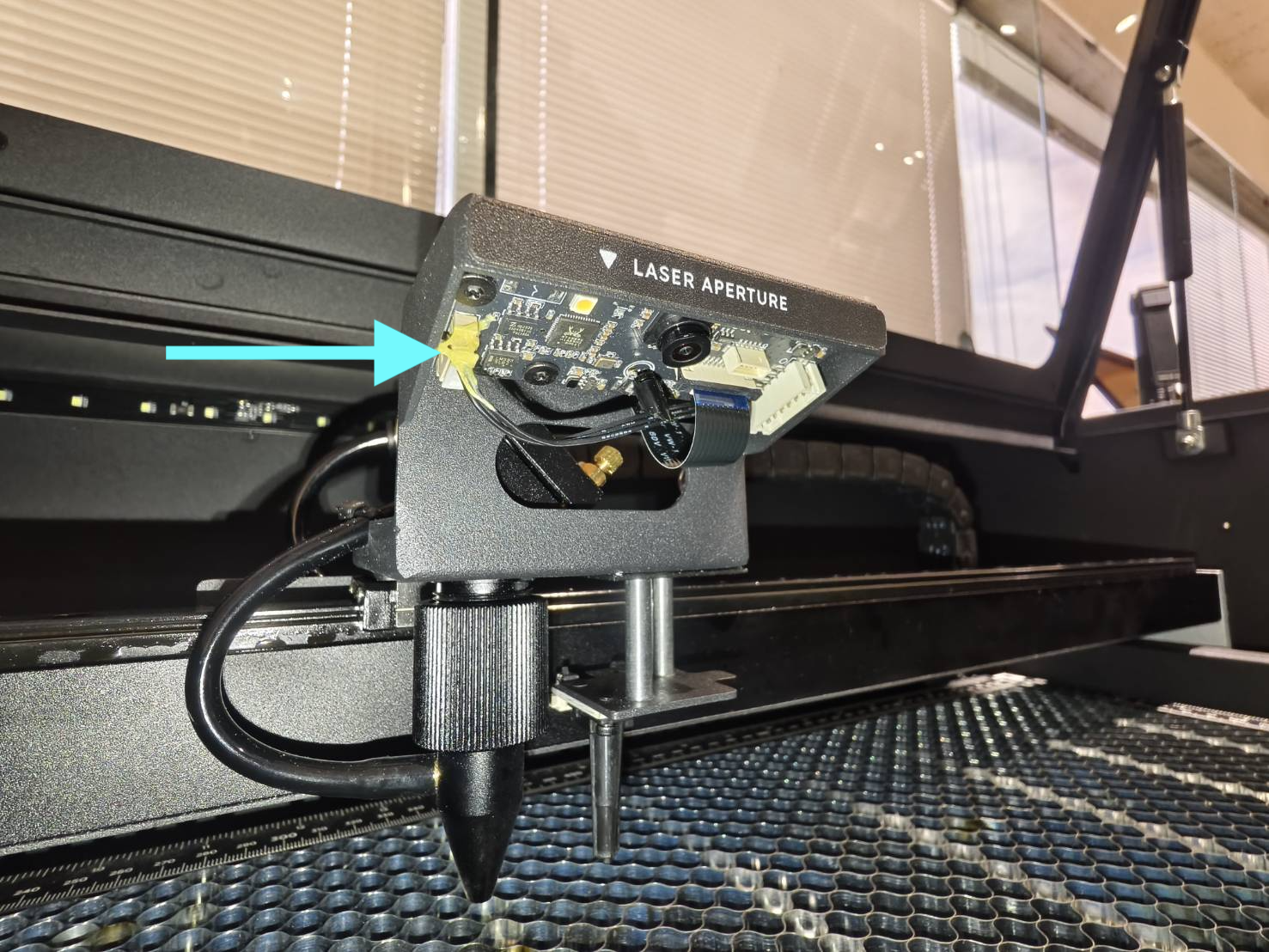

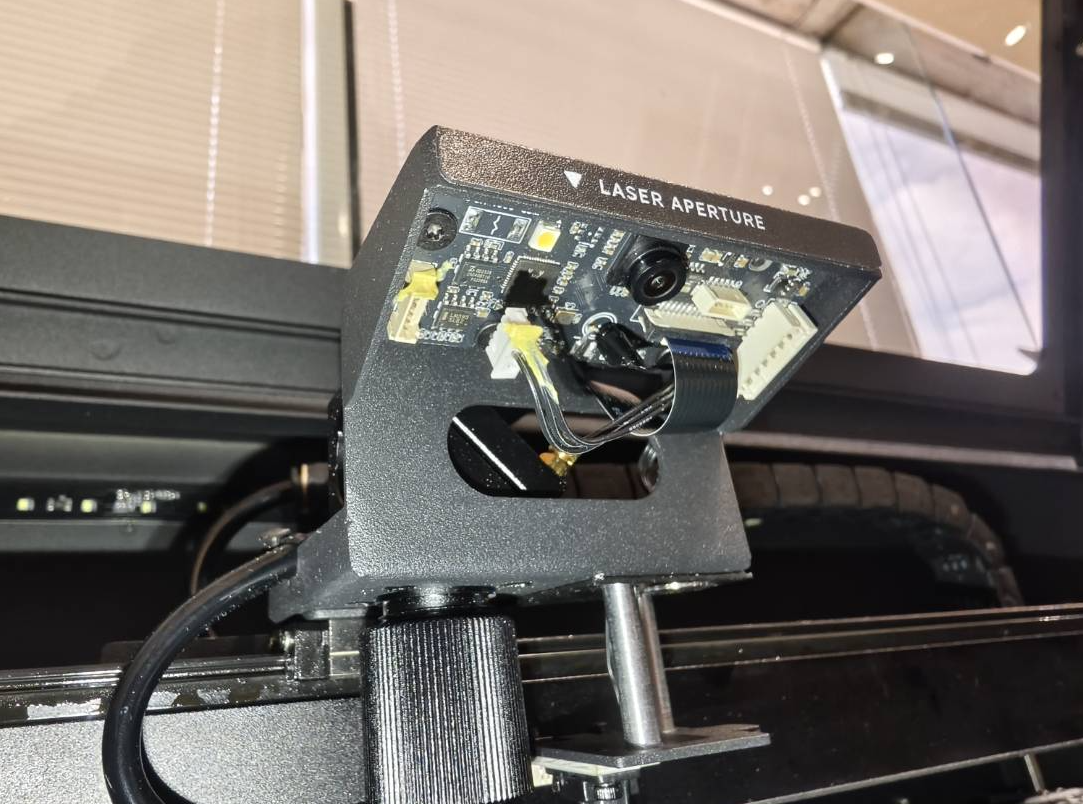

Allez à la tête laser et reconnectez le câble plat noir.
- Le câble à 3 broches sur le module de mise au point automatique à l'arrière de la tête laser.
(S'il est difficile à retirer, assurez-vous que la connexion n'est pas desserrée.)
- Après avoir terminé cette opération, vérifiez si la plateforme peut monter et descendre.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Étape C8
-
Assurez-vous que le câble ruban gris a été reconnecté.
-
Placez le matériau sur la plateforme de travail et effectuez la mise au point automatique.
Confirmez le résultat du test et prenez la mesure suivante :
|
|
Contacter le support
- Veuillez suivre les instructions du lien ci-dessous pour signaler correctement le problème à votre distributeur local ou à l'équipe de support FLUX. [Contacter le service client]
Les informations collectées dans cet article, telles que les photos ou vidéos illustrant les dysfonctionnements de la machine, devront être transmises au distributeur ou à l'équipe de support technique FLUX.
