Beambox - Remplacement du tuyau d'air

Étape 1

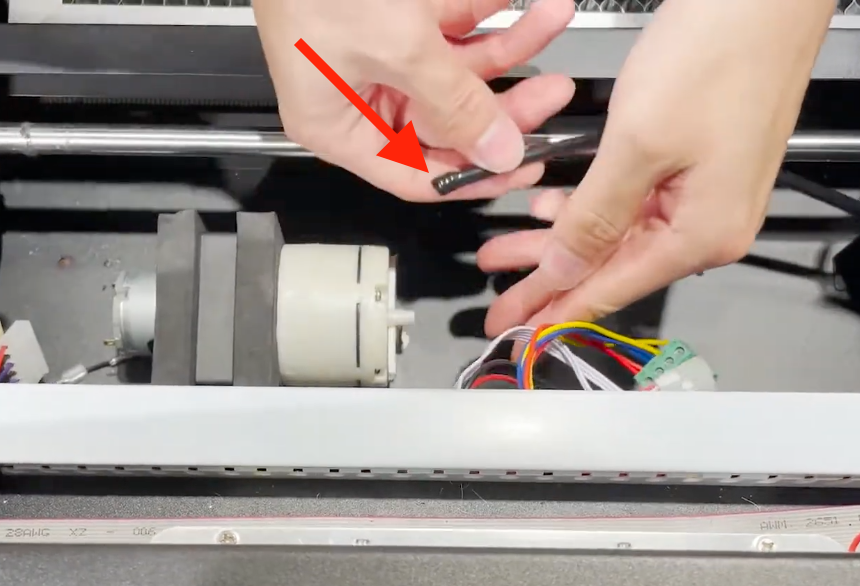

Débranchez le tuyau d'air de la pompe à air.
Veuillez consulter la vidéo de 0:00 à 1:50.

Étape 2

Débranchez le tuyau d'air de la tête laser. (Si votre tuyau d'air est endommagé ou non connecté, veuillez ignorer cette étape.)

Étape 3

Extrayez le tuyau d'air du système. Veuillez noter que la vidéo ci-dessous montre comment extraire un câble de caméra ; le principe pour extraire le tuyau d'air est identique.

Veuillez vous référer à la vidéo de 2:22 à 5:55.

Étape 4

Connectez le nouveau tuyau d'air à la tête laser et positionnez/disposez l'autre extrémité près de la pompe à air.
Veuillez vous référer à la vidéo de 5:56 à 11:53.

Assurez-vous de connecter le tuyau d'air à la tête laser en même temps que la sonde de mise au point.

Étape 5

Connectez le nouveau tuyau d'air à la pompe à air, fixez-le avec les vis et remettez la plaque latérale en position.

Veuillez vous référer à la vidéo de 2:10 à 5:28(Fin).

Étape 6

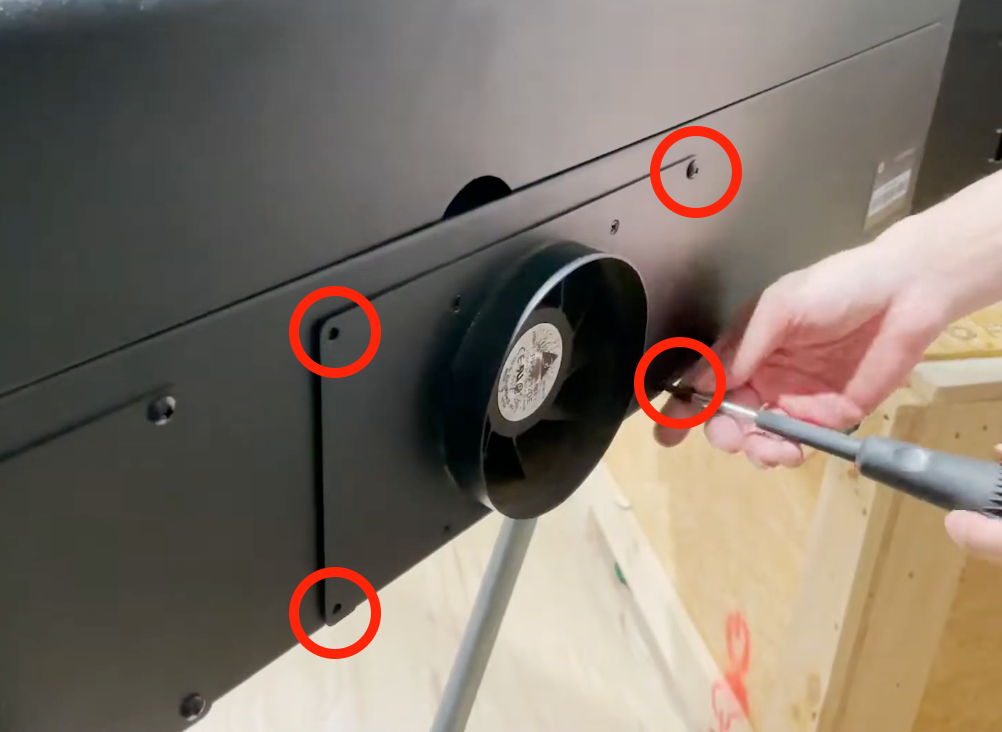

Rebranchez le câble du ventilateur principal et fixez-le avec les vis.
