Beambox / Beambox Pro - Remplacement du câble de la caméra (Dépannage de la caméra)

Dépannage

Si l'aperçu fonctionnait auparavant mais se bloque lors du démarrage de la prévisualisation de la caméra, veuillez effectuer les vérifications suivantes :

a. Appuyez sur le bouton Maintenance sur l'écran.

b. Cliquez sur "Moteur", puis déplacez la tête laser au centre de la zone de travail.

c. Appuyez sur "Caméra" et déplacez-vous pour vérifier si une image s'affiche sur l'écran tactile.

S'il y a une image en temps réel, il s'agit probablement d'un problème de connexion Internet. Veuillez consulter cet article pour vérifier la connexion actuelle.

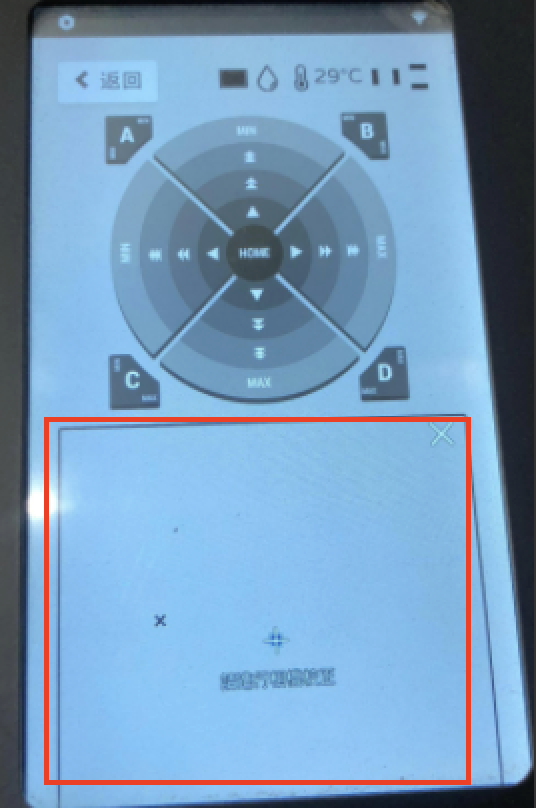

Si vous voyez une petite icône bleue en forme de point d'interrogation comme illustré, il est possible que le câble de la caméra doive être remplacé.

Veuillez prendre une photo de l'écran tactile et contacter votre revendeur pour obtenir de l'assistance ou un remplacement.

Remplacement du câble USB de la caméra (veuillez activer les sous-titres en anglais sur YouTube) :

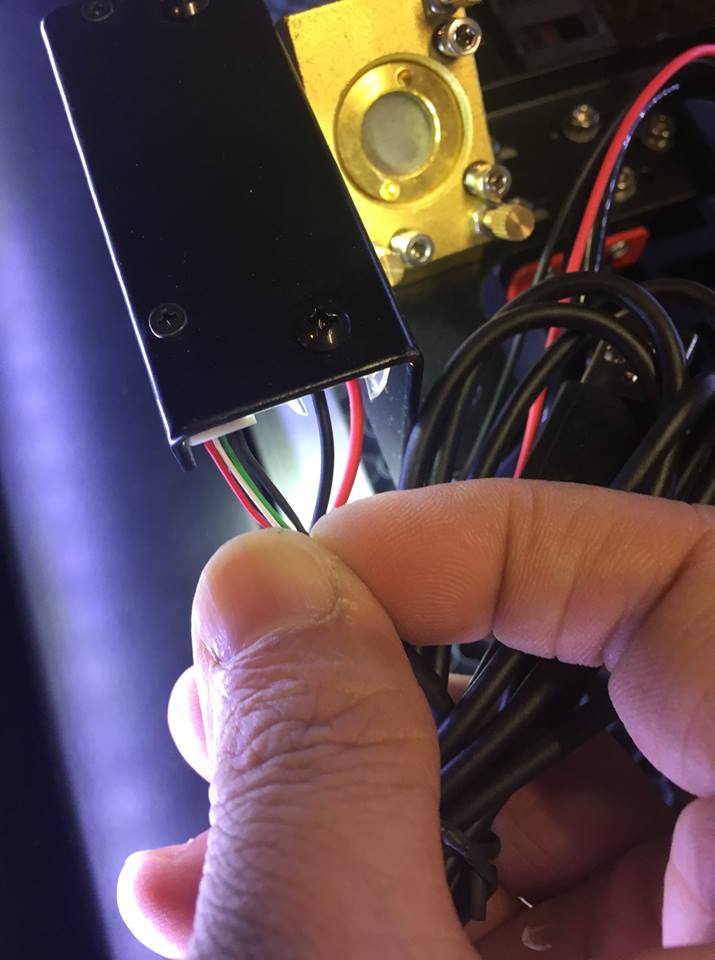

1. Testez le fonctionnement du nouveau câble.

Retirez l'ancien connecteur de la caméra. Branchez une extrémité du nouveau câble. Connectez l'autre fiche USB à l'arrière de la machine. Ensuite, testez la fonction de la caméra en appuyant sur Maintenance -> Capture d'écran sur l'écran tactile. Si vous obtenez une image en temps réel, poursuivez la procédure.

2. Retirez l'ancien câble USB

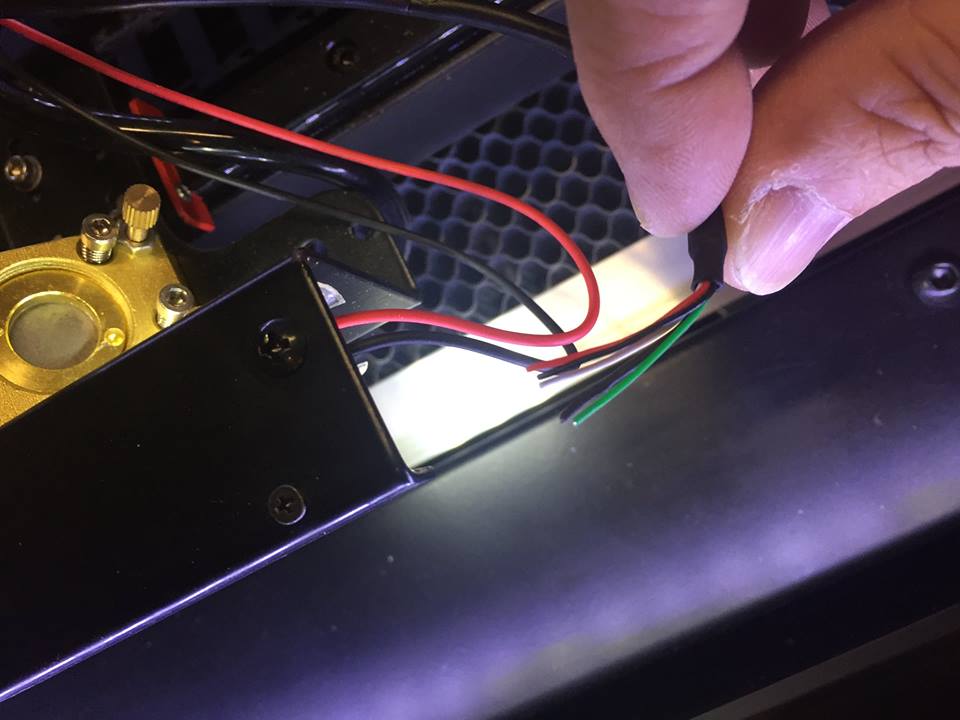

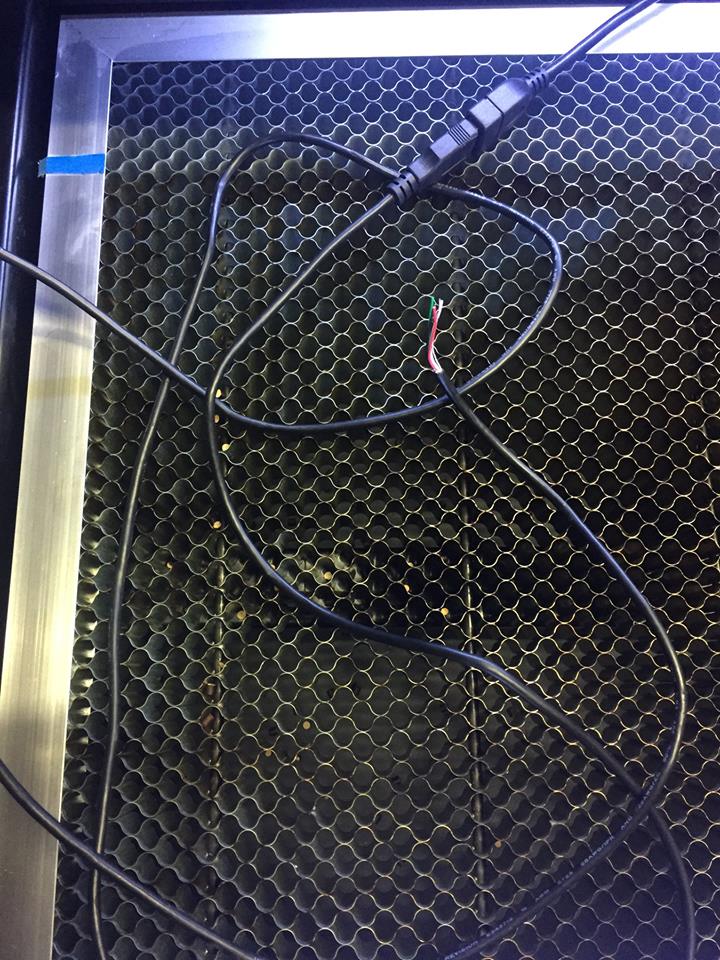

Coupez le connecteur de l'ancien câble USB pour faciliter son retrait.

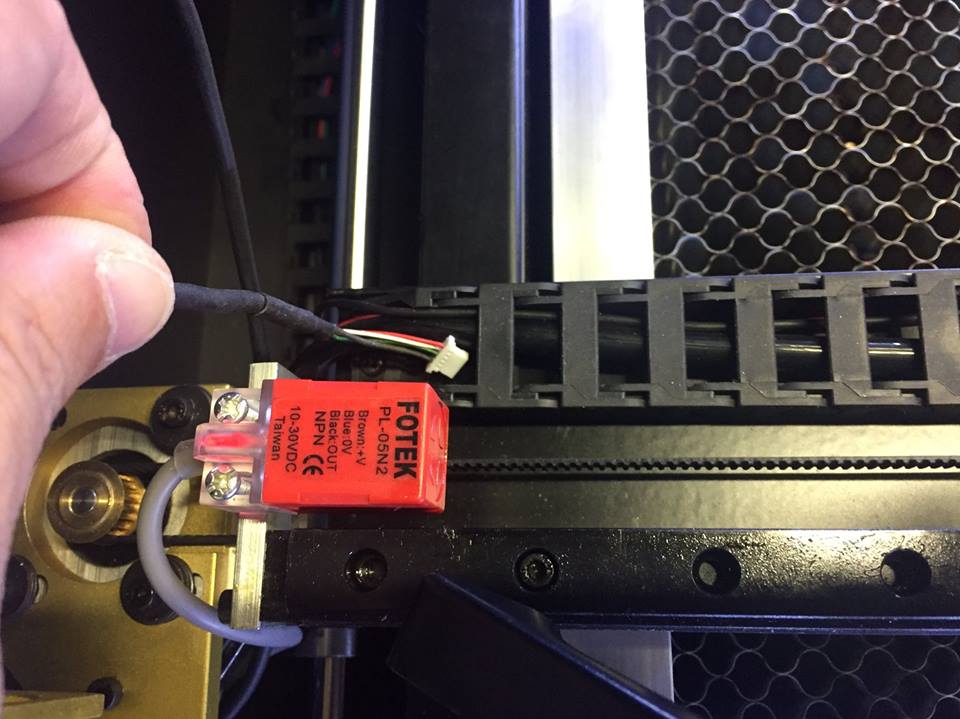

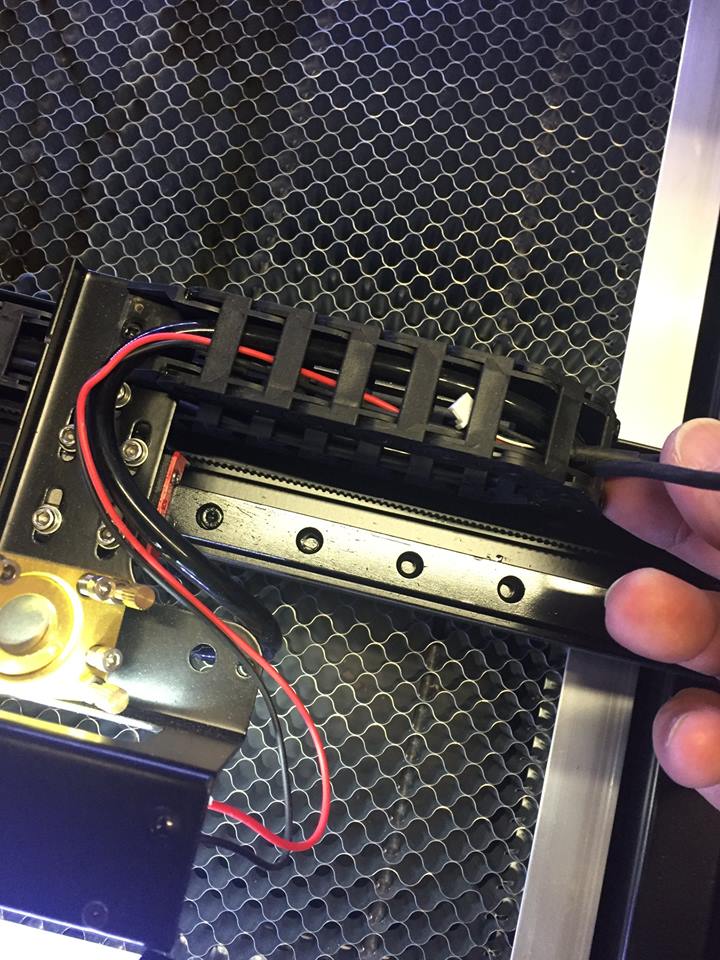

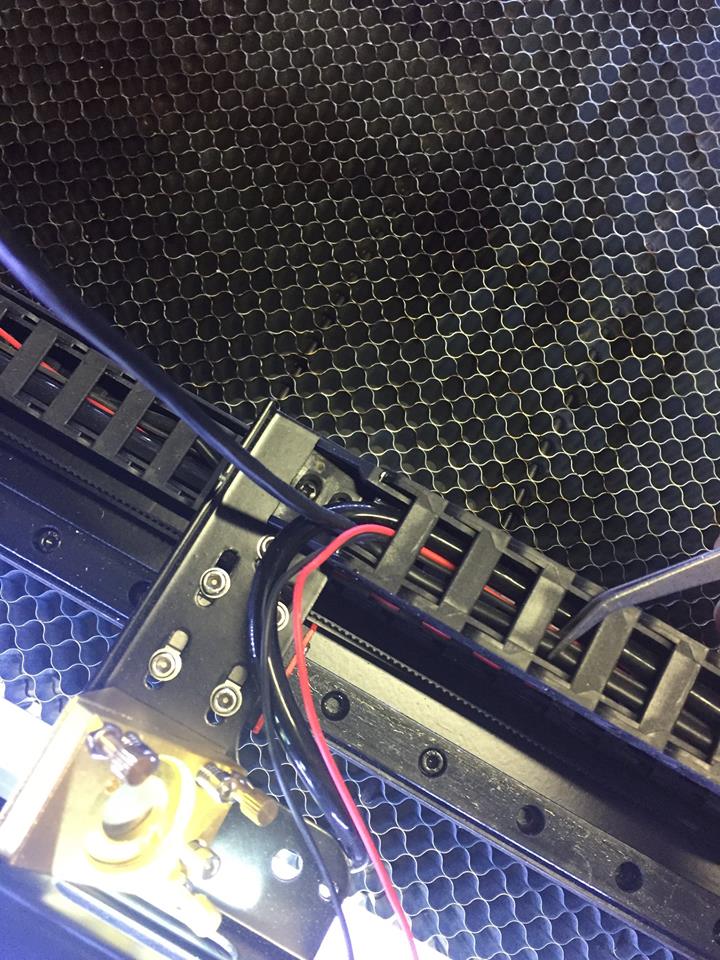

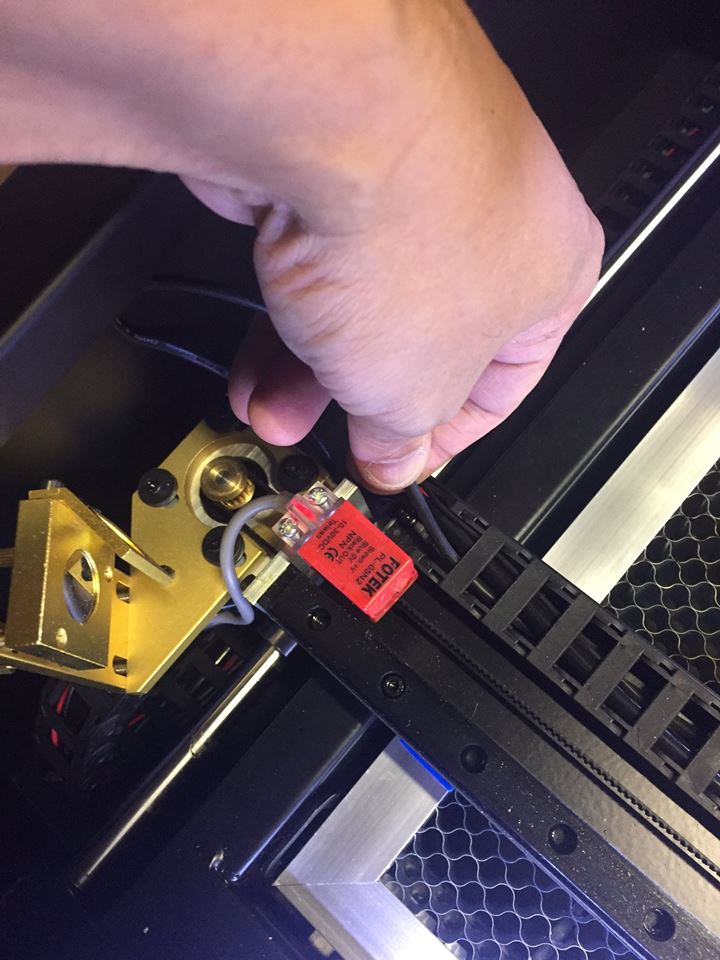

3. Retirez l'ancien câble USB du côté gauche de la chaîne porte-câbles de l'axe X.

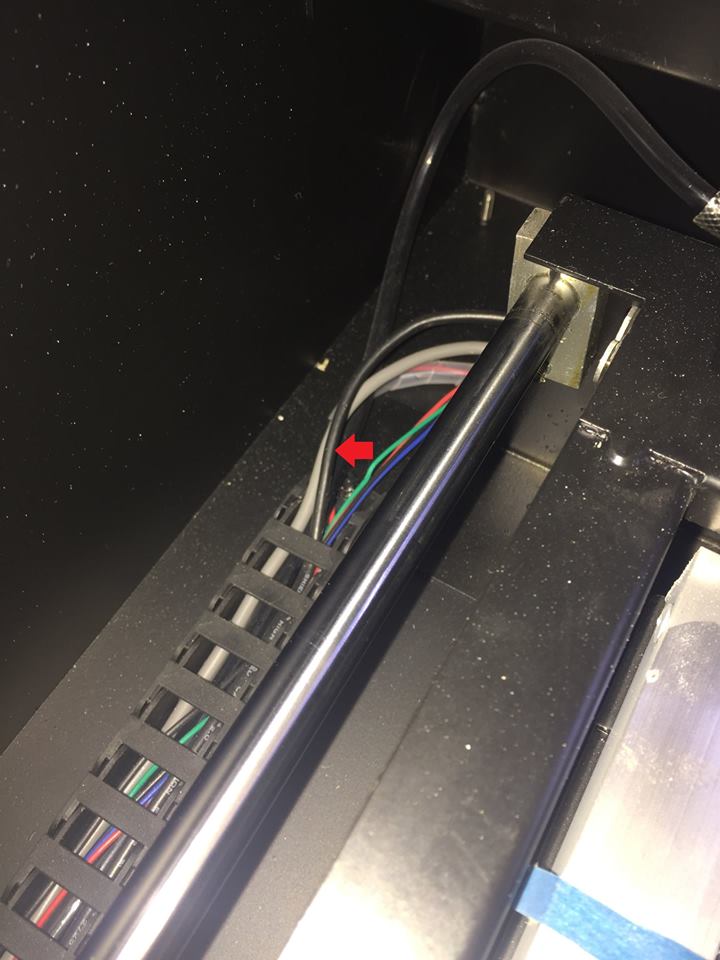

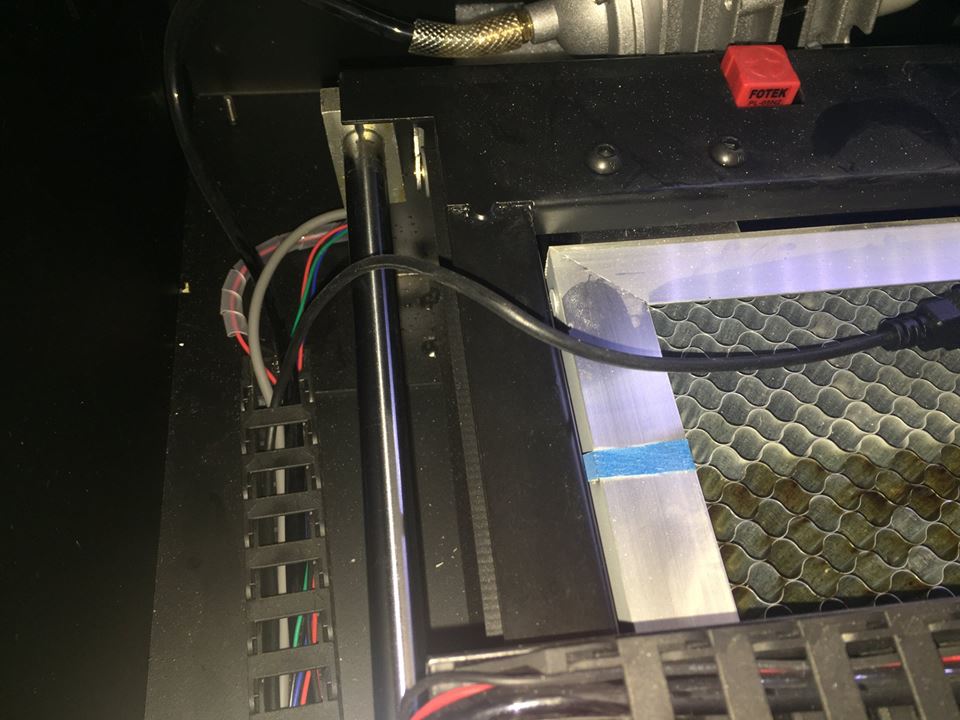

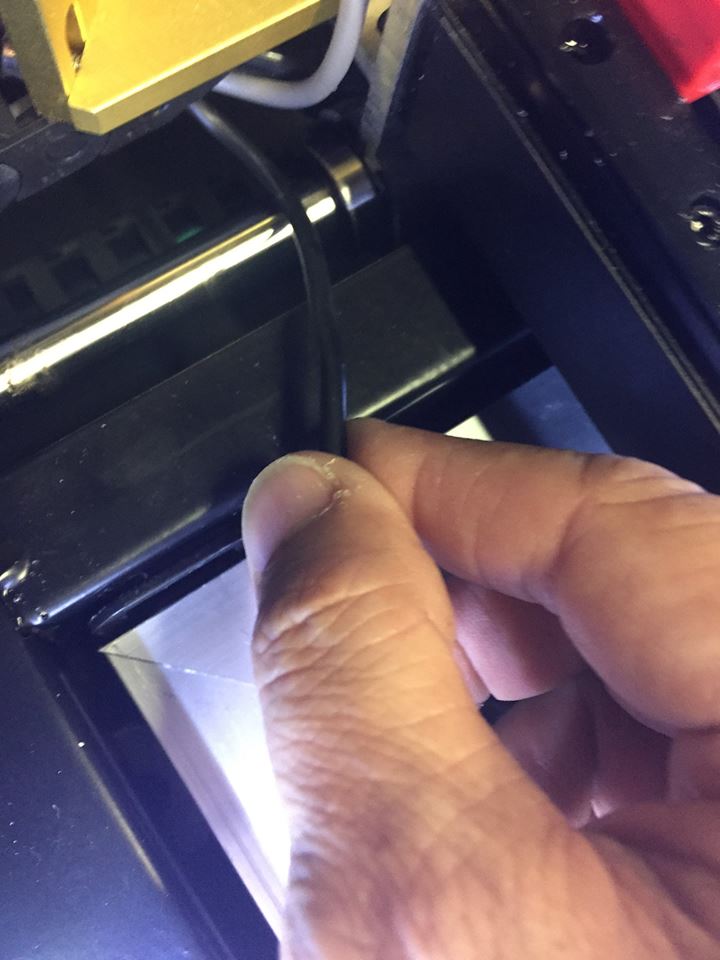

4. Retirez le câble USB de la chaîne porte-câbles de l'axe Y.

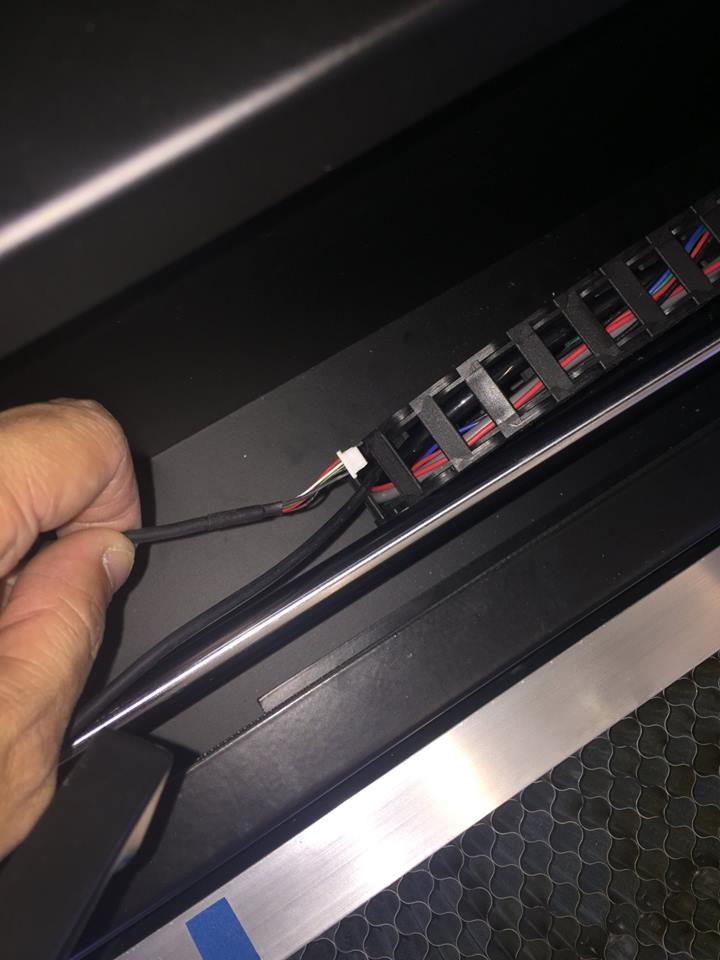

5. Débranchez l'ancien câble et connectez le nouveau.

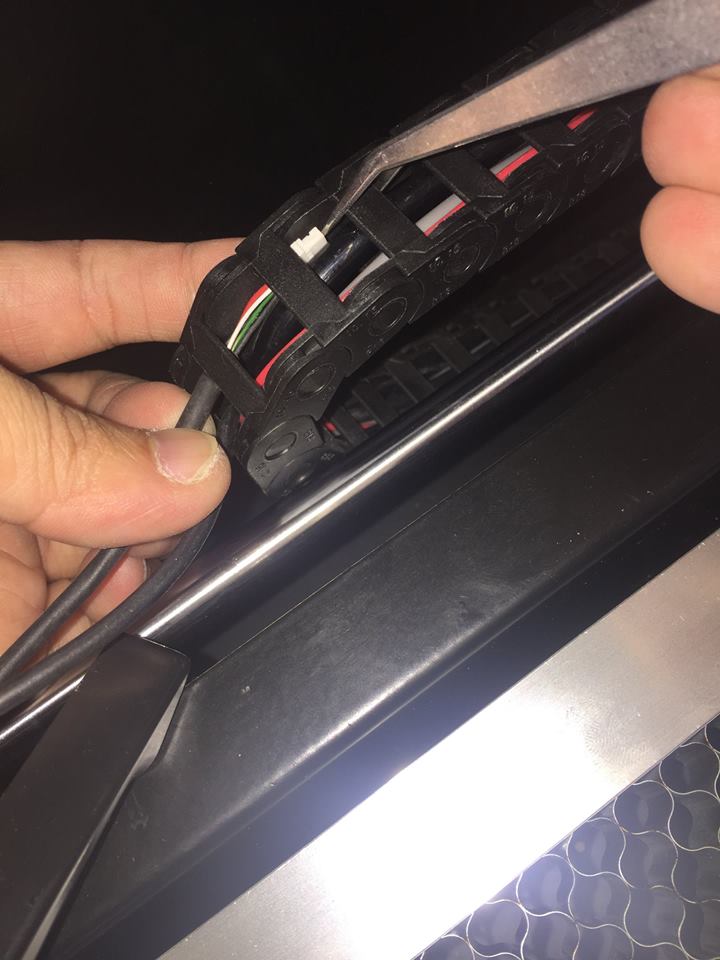

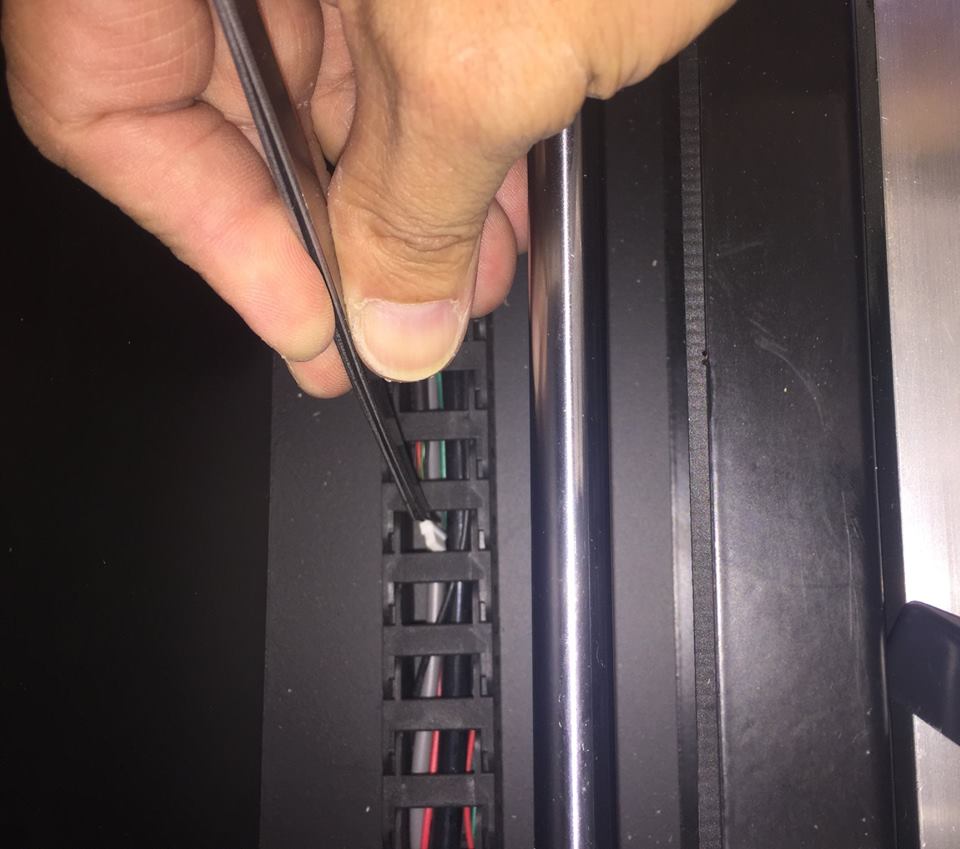

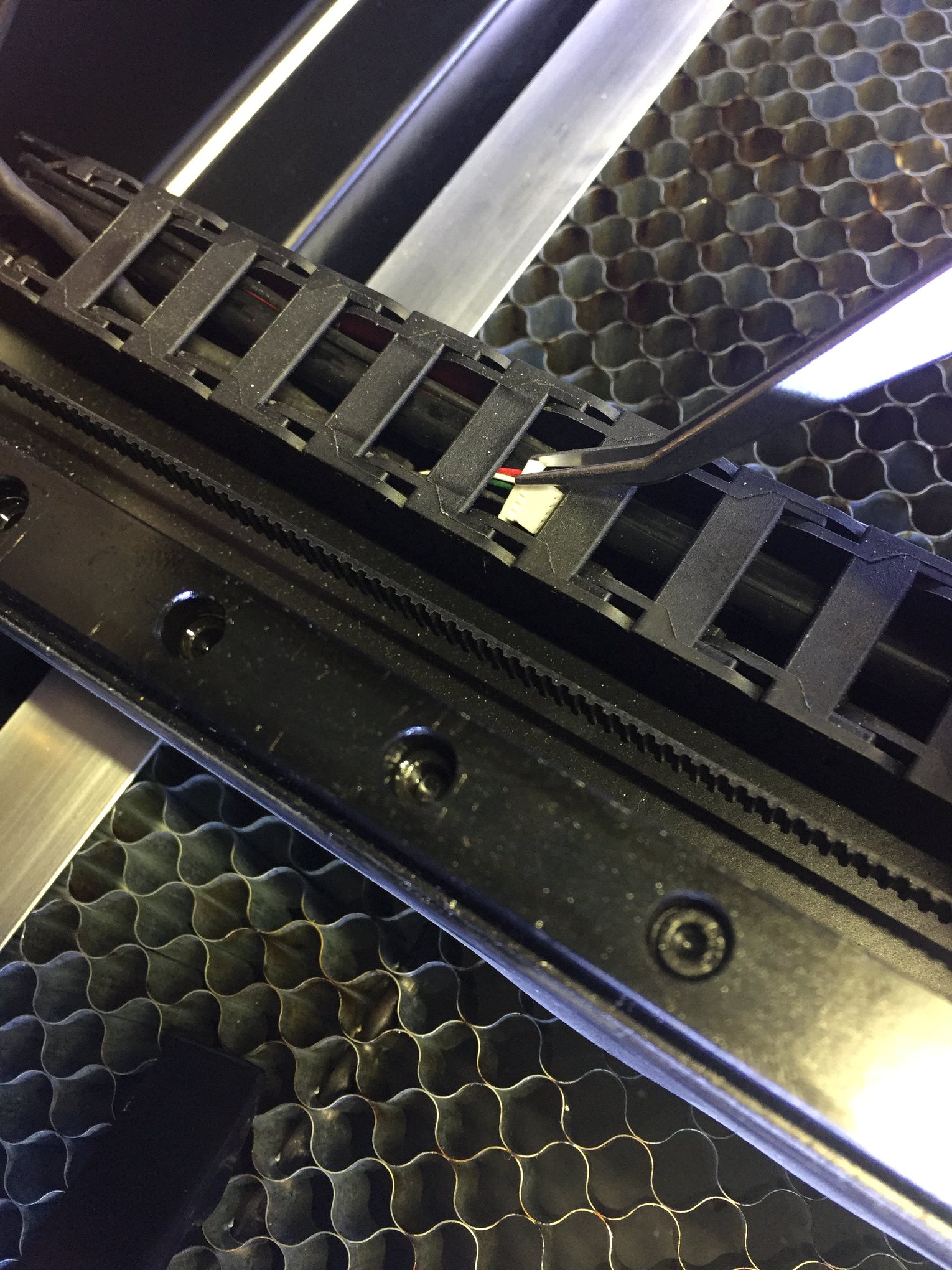

6. Faites passer le nouveau câble par le même chemin. Des pincettes peuvent être utiles pour le guider.

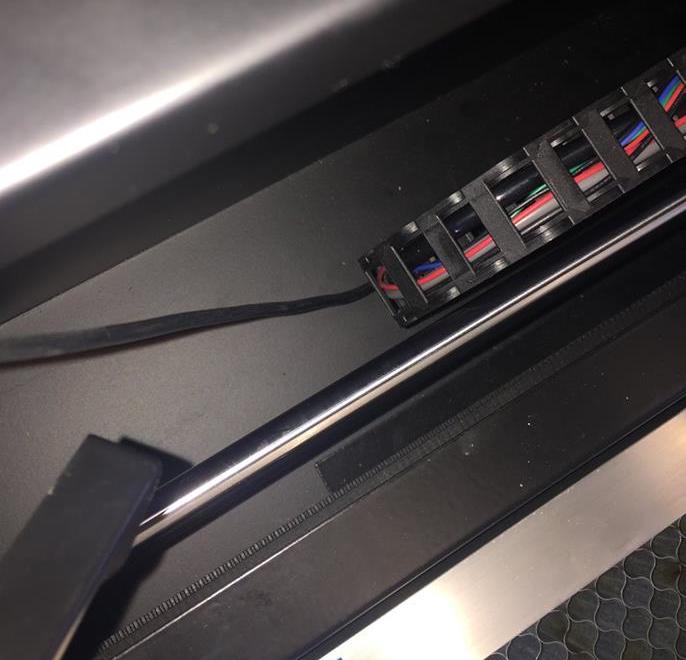

7. Il sera plus facile de passer le câble s'il est complètement tendu à l'endroit où la chaîne est courbée. Continuez le processus jusqu'à ce qu'il traverse entièrement.

8. Poursuivez le processus pour la chaîne de câbles de l'axe X.

9. Reconnectez le câble à la caméra et l'opération est terminée.
