Beambox / Beambox Pro - Tuyau d'air supplémentaire pour l'installation de la pompe à air

Ce guide vous montrera comment améliorer la pompe à air dans une ancienne version de machine qui se bouche fréquemment et ne fonctionne plus comme prévu. (Vidéo)

Comment vérifier si votre machine nécessite le tuyau d'air supplémentaire ?

Tout d'abord, vérifiez si votre machine est de l'ancienne version.

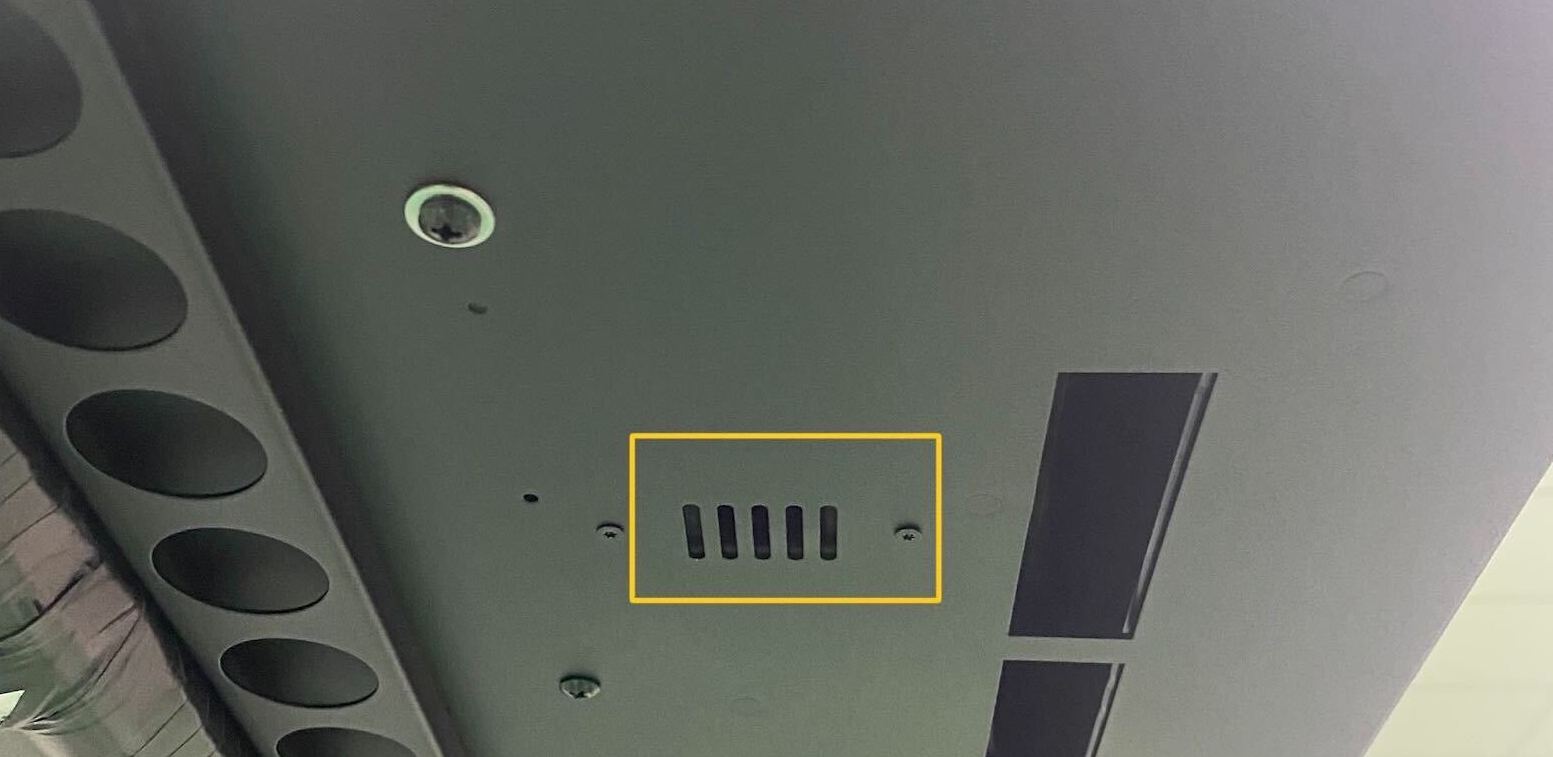

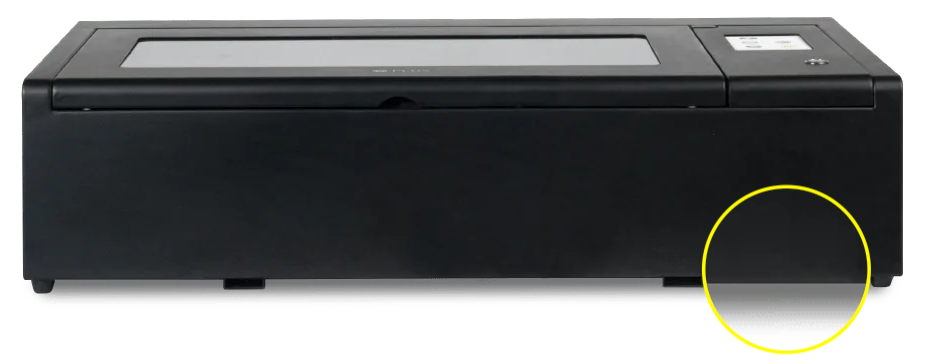

▲ Vérifiez les orifices de ventilation sous la machine.

Si vous avez des orifices de ventilation, votre machine est le modèle le plus récent et vous pouvez ignorer cet article.

Si vous n'avez pas d'orifices de ventilation, veuillez suivre les étapes ci-dessous pour installer le tuyau d'air.

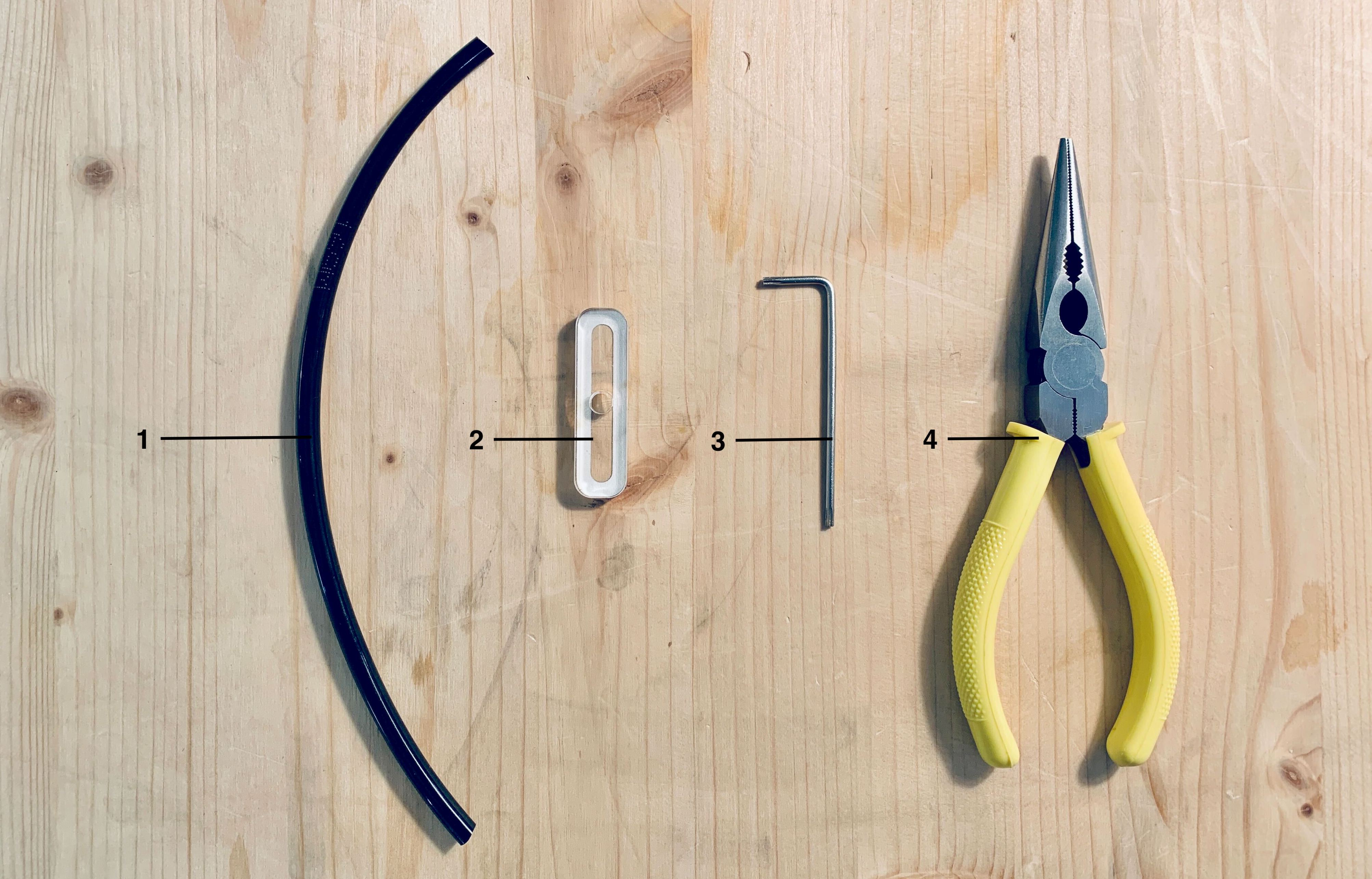

Éléments nécessaires :
À préparer soi-même :
1｜OD6*ID4mm Tuyau d'air 30cm
2｜Support de tuyau d'air avec ruban adhésif double face (le fichier pour Acrylique 5mm / le fichier pour ruban adhésif double face)
3｜Clé Allen de 2,5 mm
4｜Pince à bec fin

Étapes d'installation

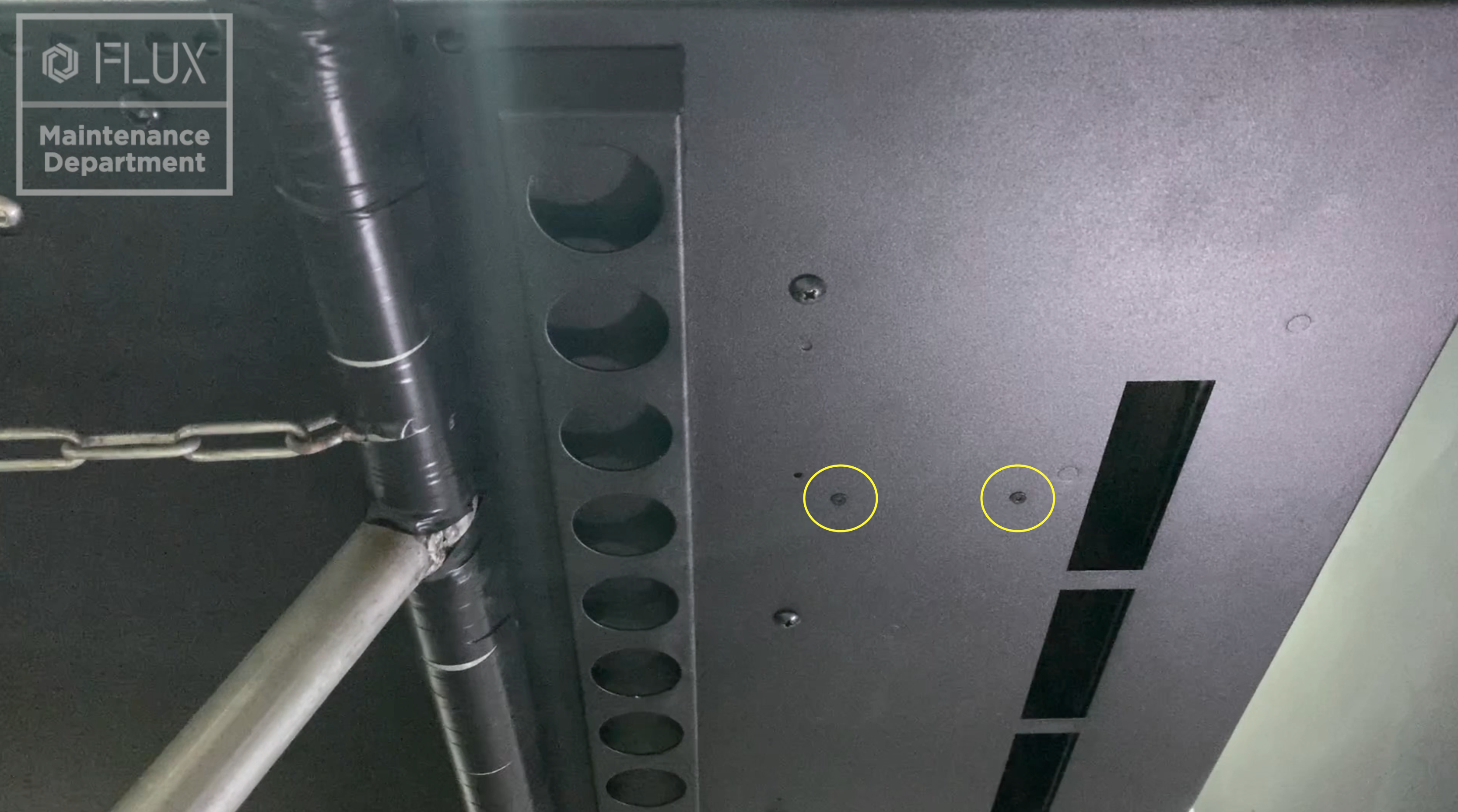

1. Utilisez la clé T8 pour retirer les deux vis de fixation de la pompe à air.

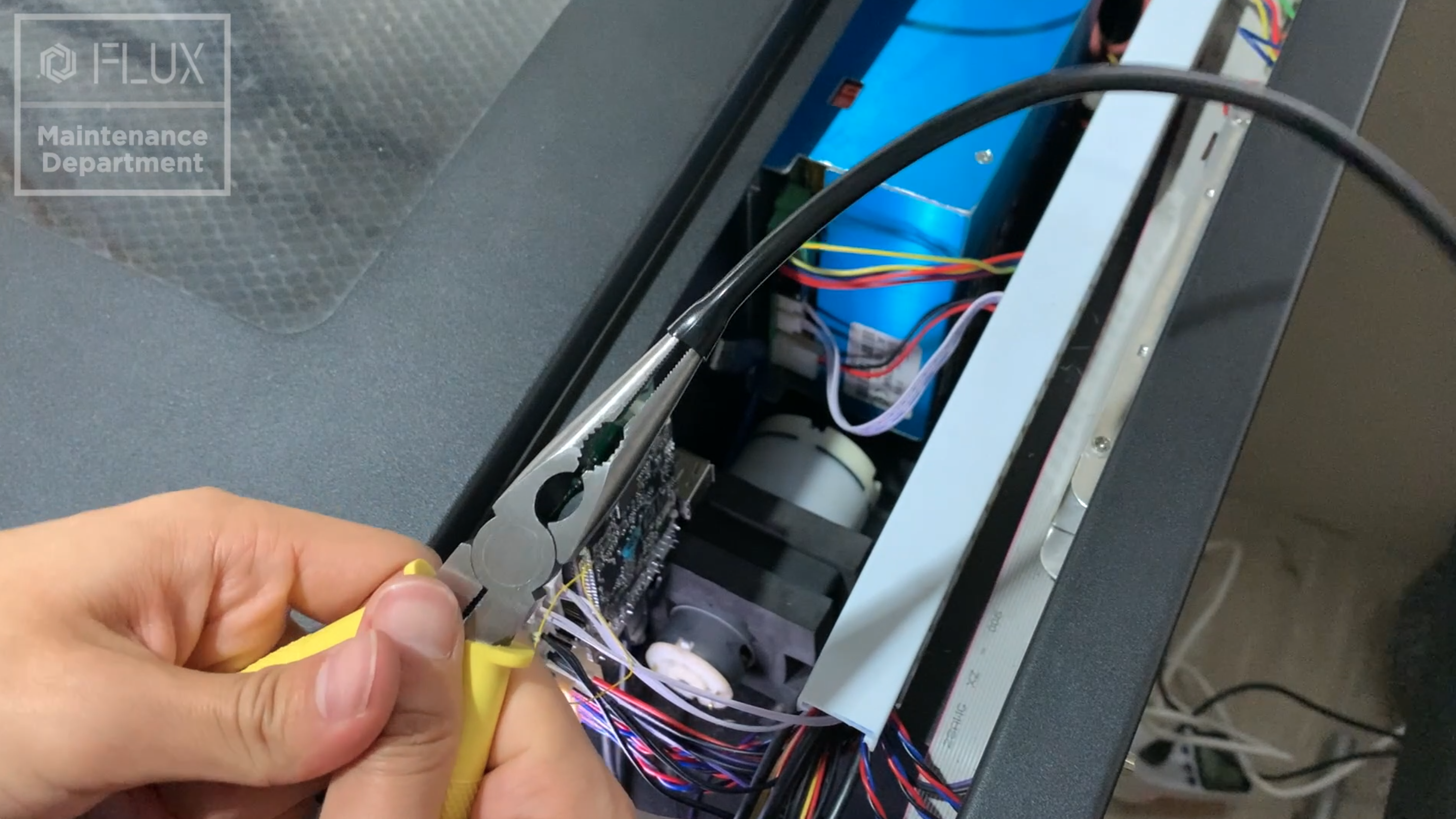

2. Utilisez une pince à bec fin pour élargir légèrement l'ouverture du tuyau d'air.

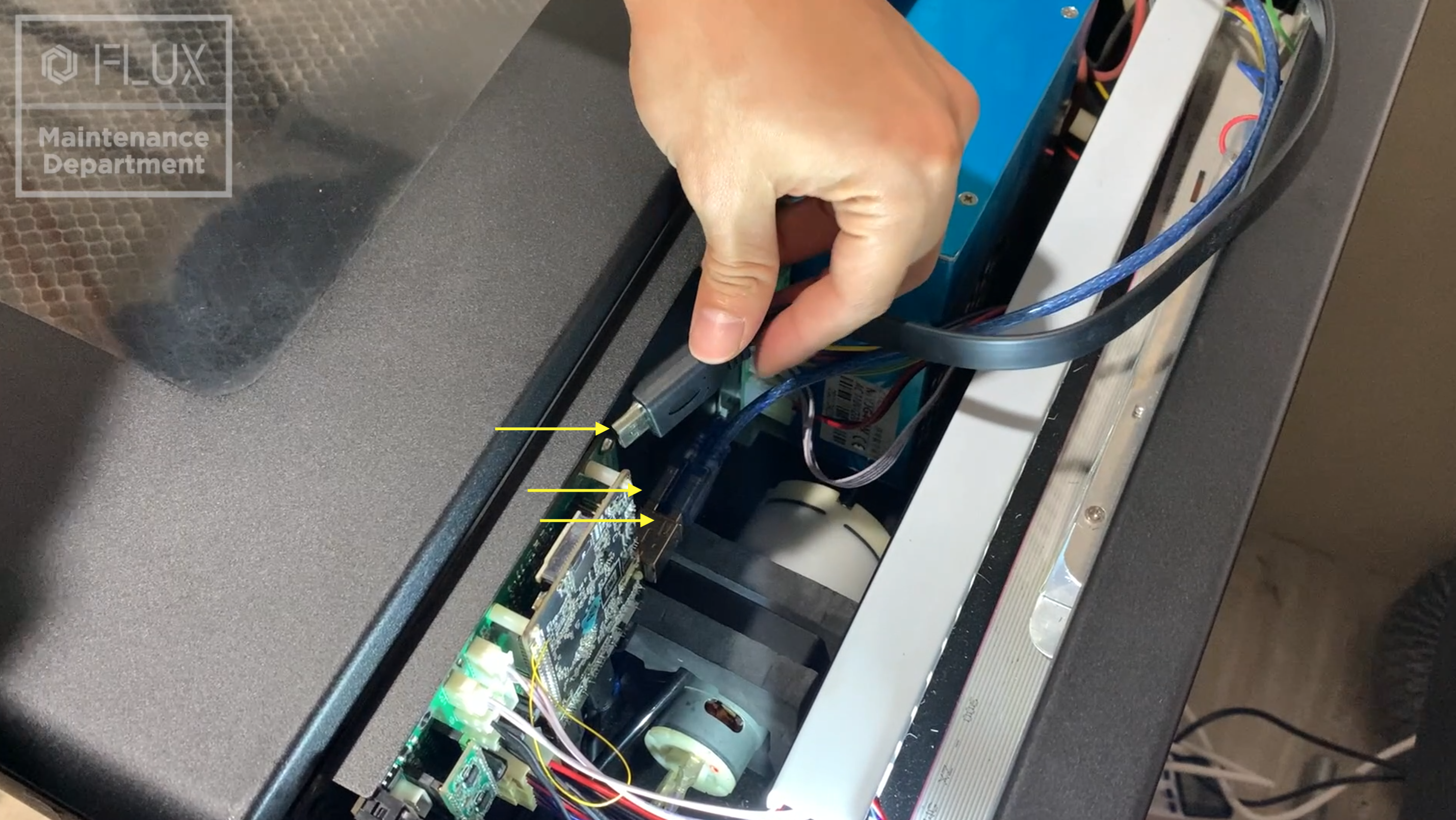

3. Débranchez les trois connecteurs de la carte mère.

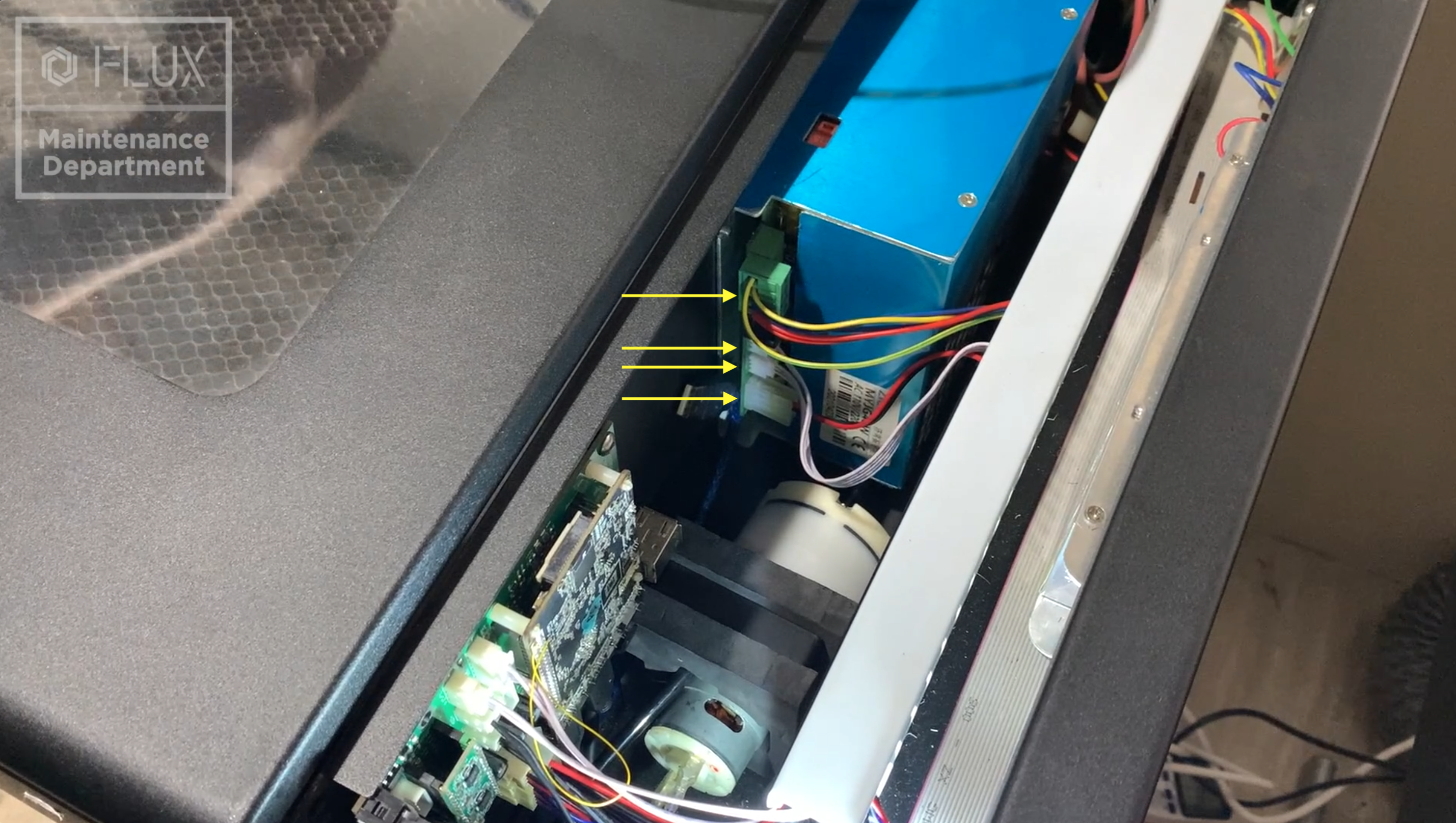

4. Déconnectez les 4 connecteurs de l'alimentation du laser.

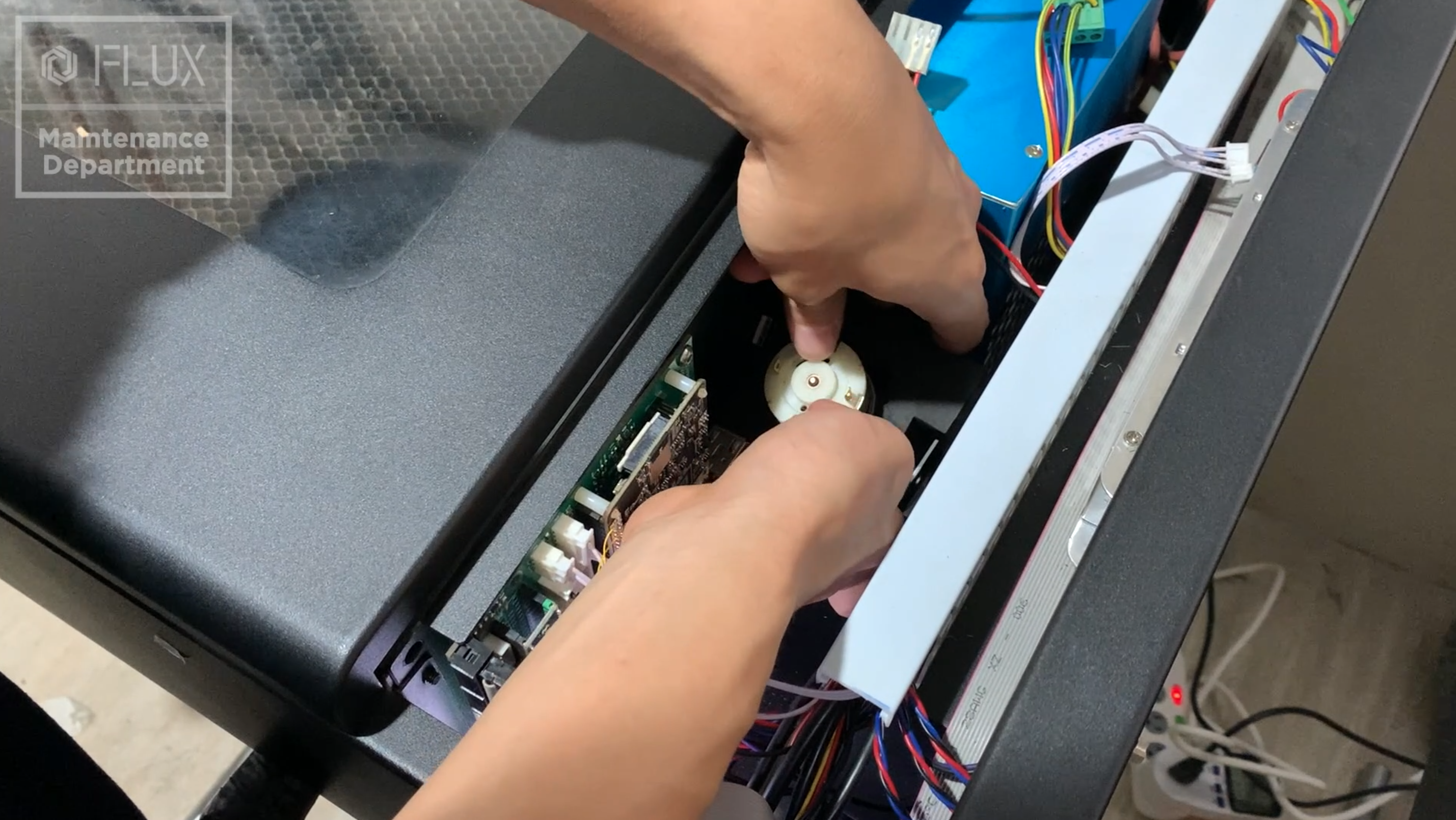

5. Retirez la mousse de la pompe à air.

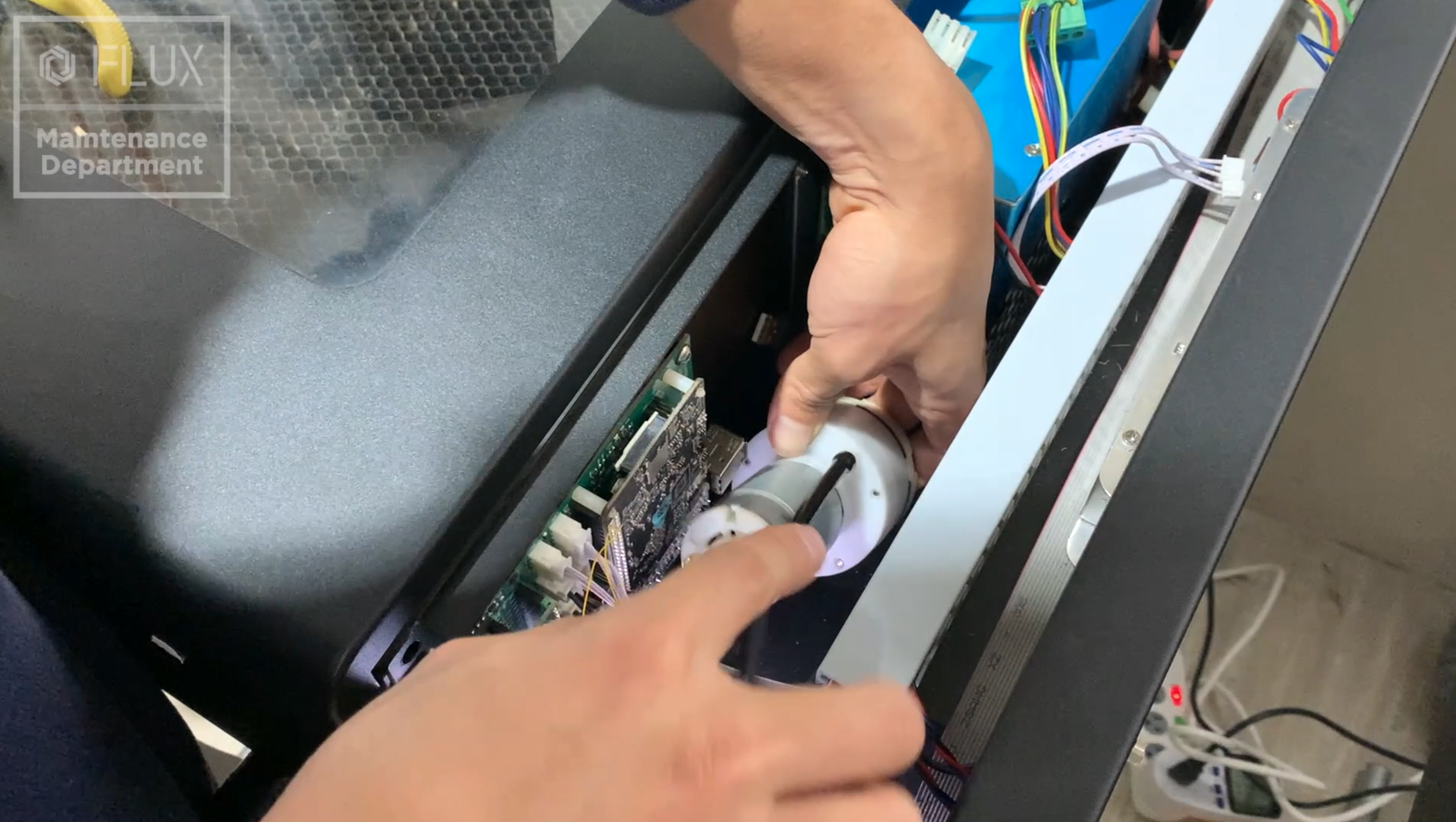

6. Raccordez le tuyau d'air à l'entrée d'air.

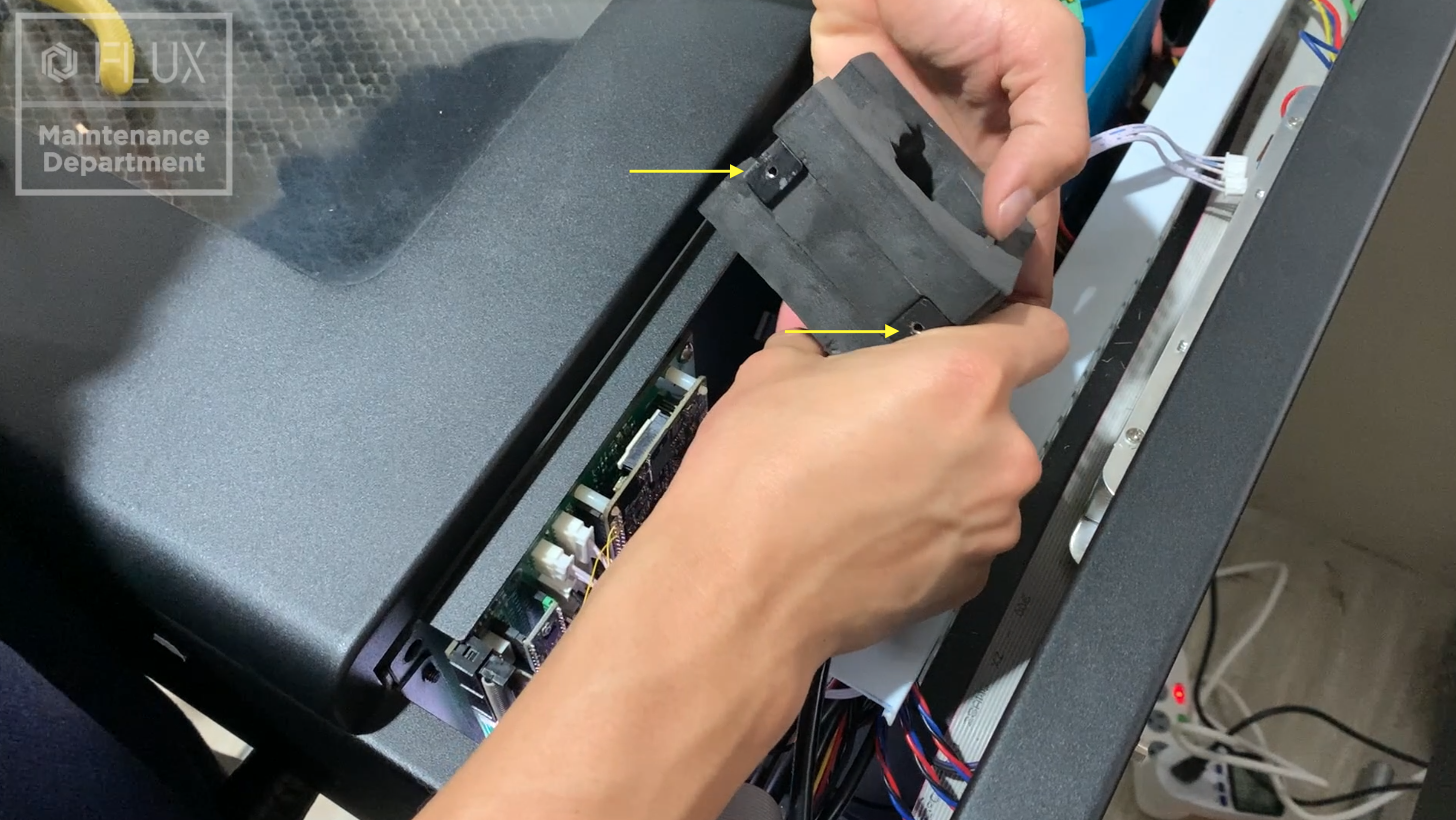

7. Les trous de vis doivent être orientés vers le bas.

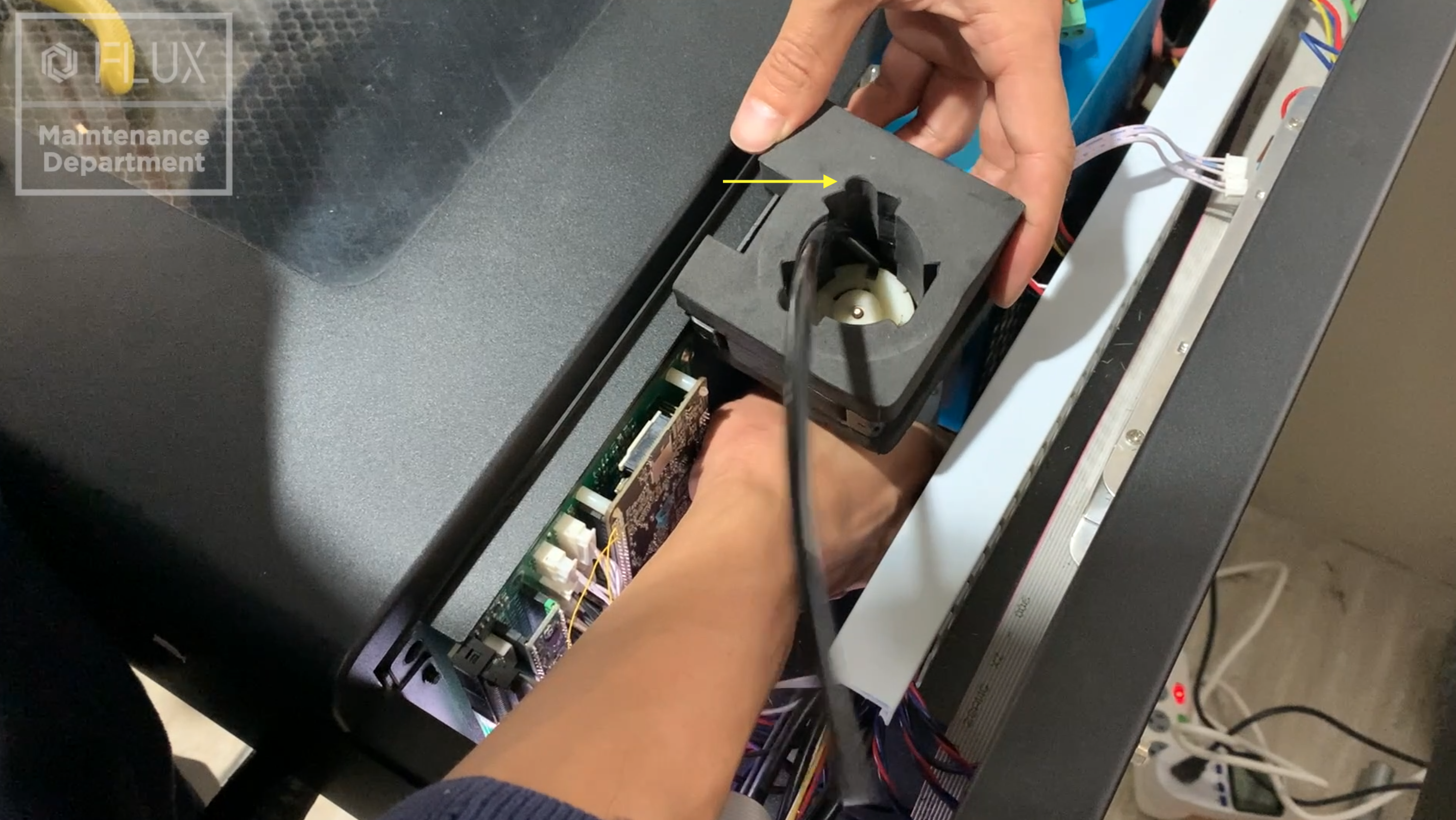

8. Placez la mousse avec la pompe à air ; le tuyau d'air doit passer par l'ouverture circulaire de la mousse.

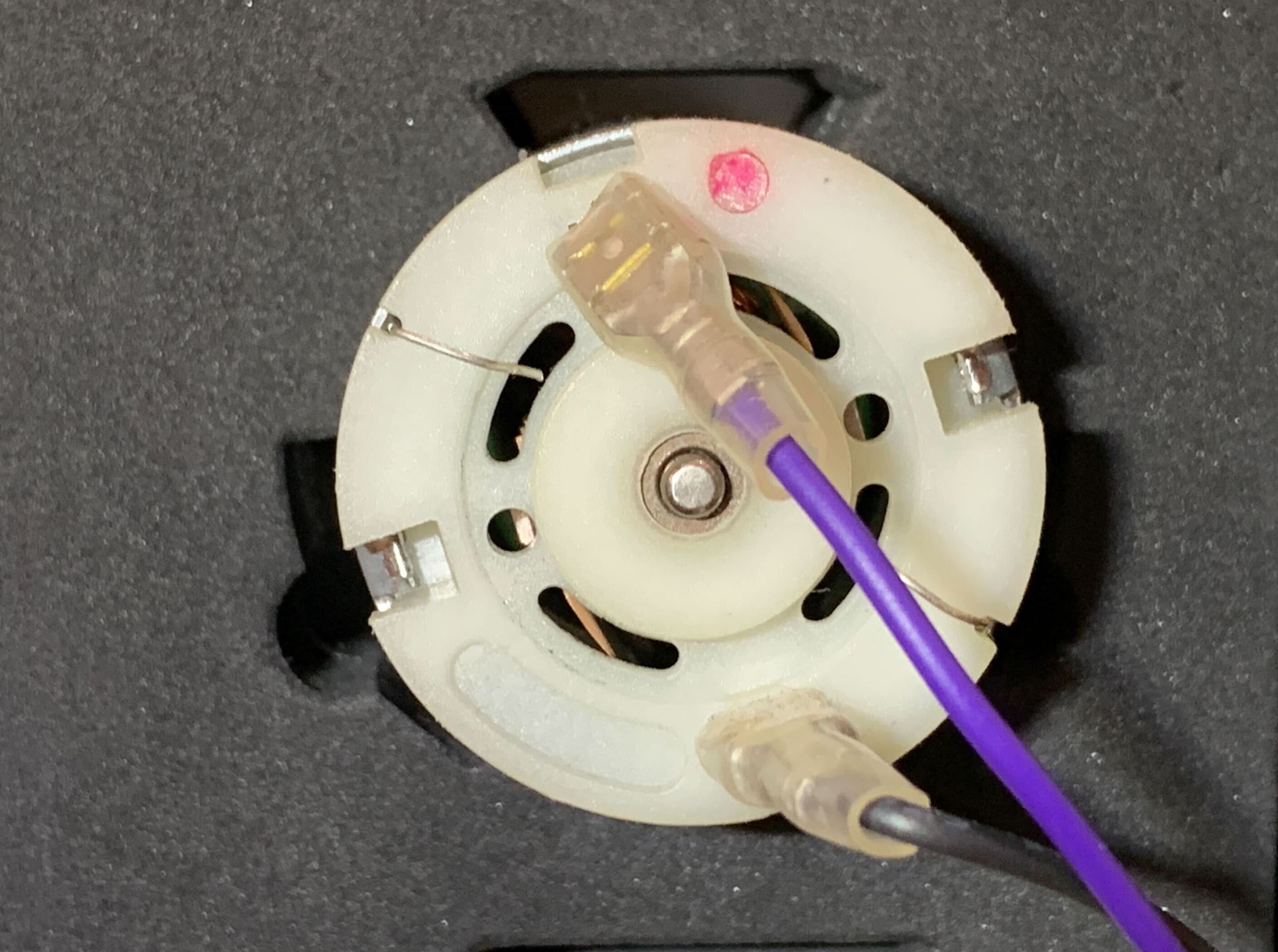

9. Connectez les fils de la pompe à air (le fil bleu correspond à l'électrode marquée d'un point rouge).

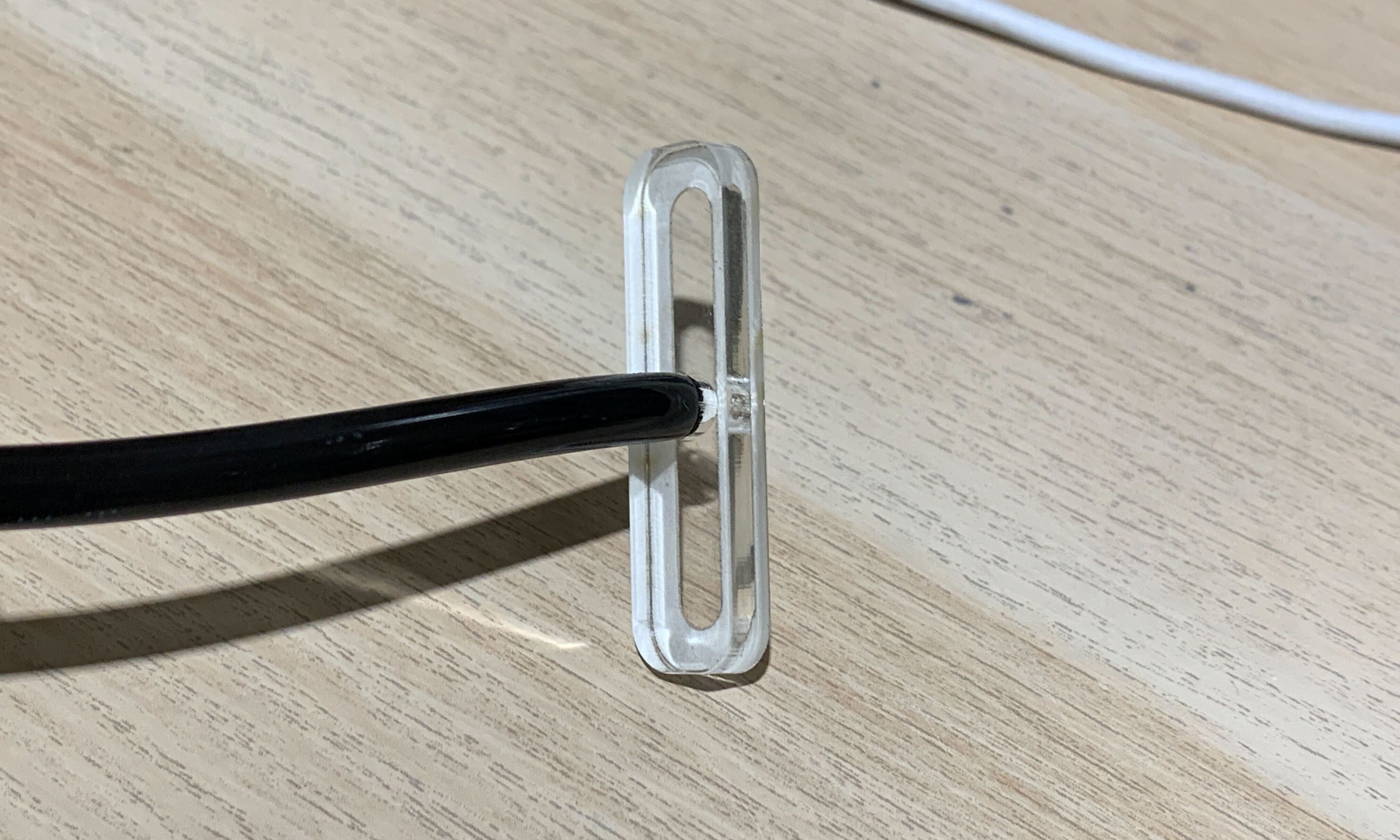

10. Insérez le tuyau dans le trou du support.

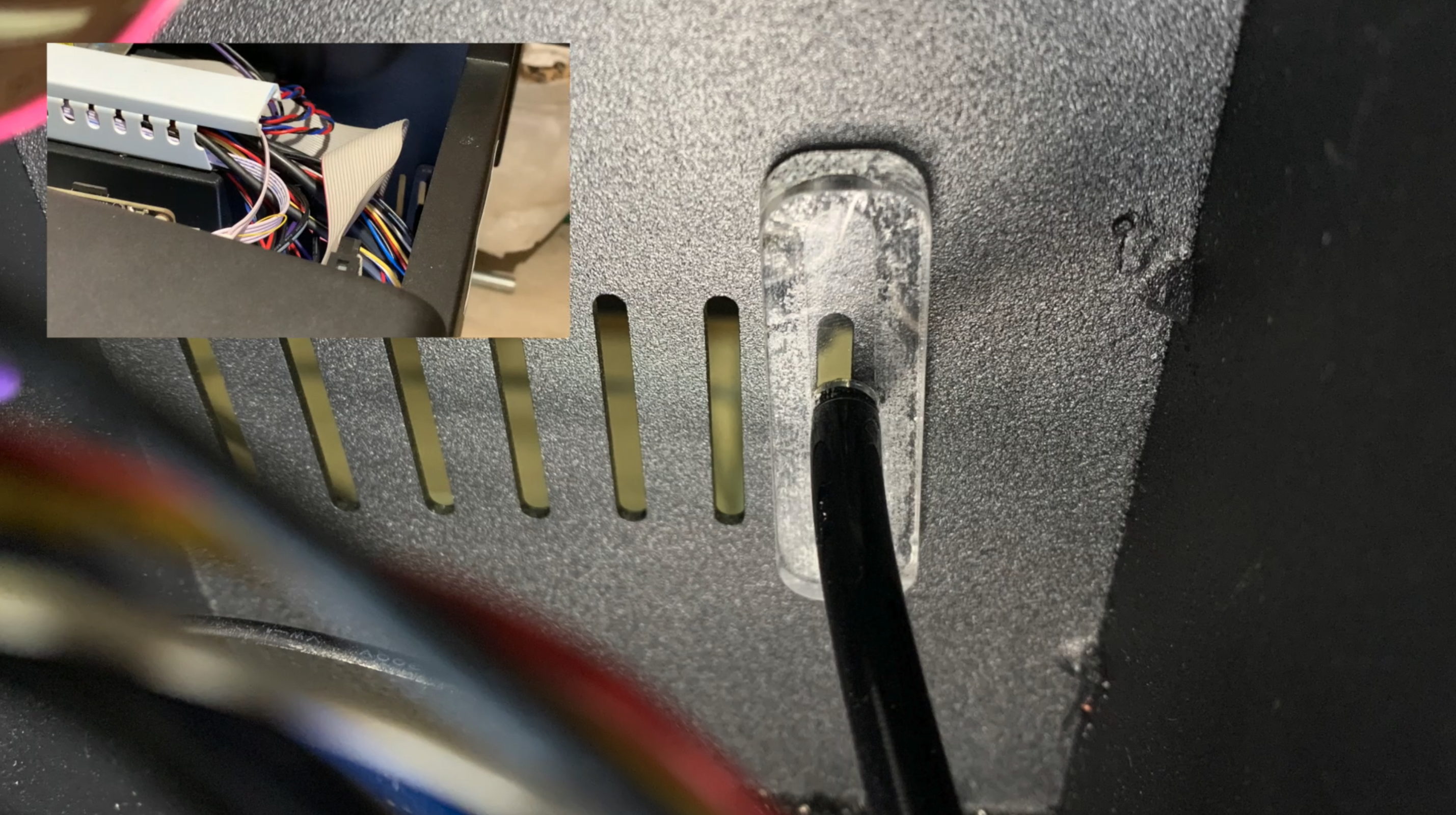

11. Fixez le support sur l'orifice de ventilation à l'aide d'un autocollant.

12. Branchez les connecteurs sur l'alimentation du laser.

13. Connectez les connecteurs à la carte principale.

14. Utilisez une clé T8 pour serrer les vis de fixation de la pompe à air.

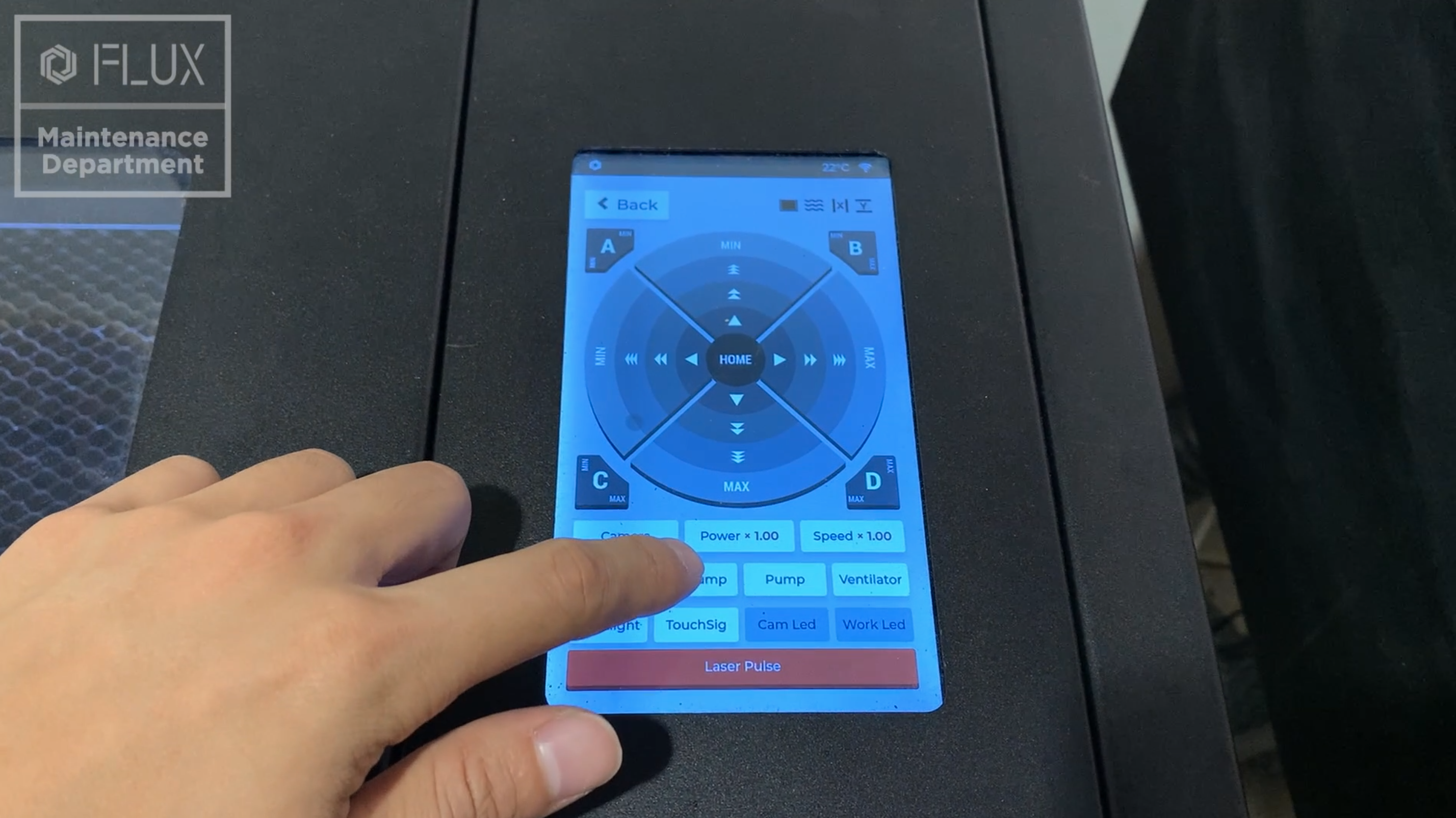

15. Allumez la machine et vérifiez le fonctionnement de l'aspiration de la pompe à air.

16. FIN
