Beambox / Beambox Pro - Remplacement du tube laser

(Veuillez activer les sous-titres en anglais sur YouTube)

Pour remplacer le tube laser avec l'ancien support sur l'ancienne version de Beambox, vous pouvez vous référer à la vidéo de beamo.

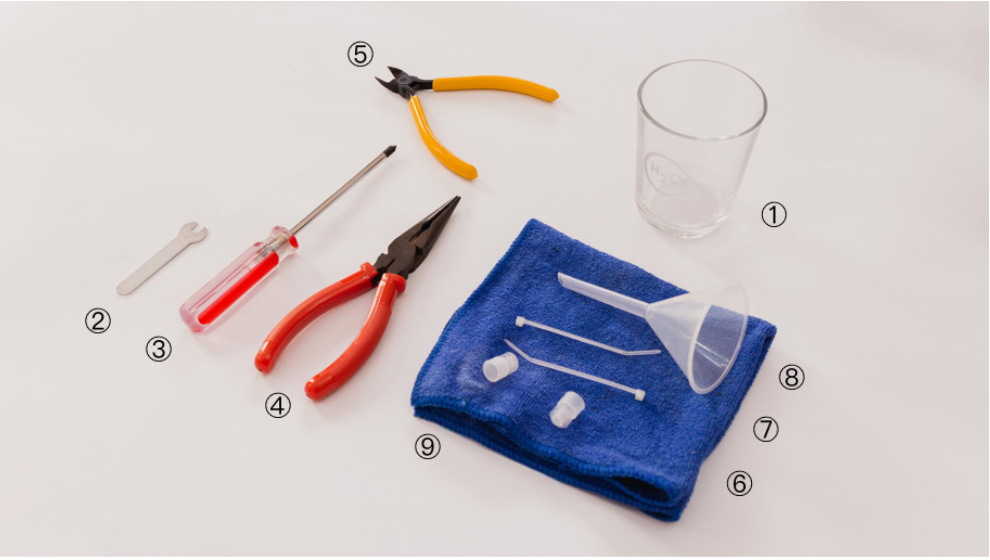

Outils

Boîte d'accessoires :
① petite clé
② entonnoir

Boîte du tube laser :
⑥ serre-câbles
⑧ bouchon de tuyau pour tube laser

À préparer vous-même :
③ tournevis cruciforme
④ pince à bec fin
⑤ pince coupante
⑨ chiffon
⑩ récipient d'eau

 Veuillez débrancher l'appareil avant toute manipulation.

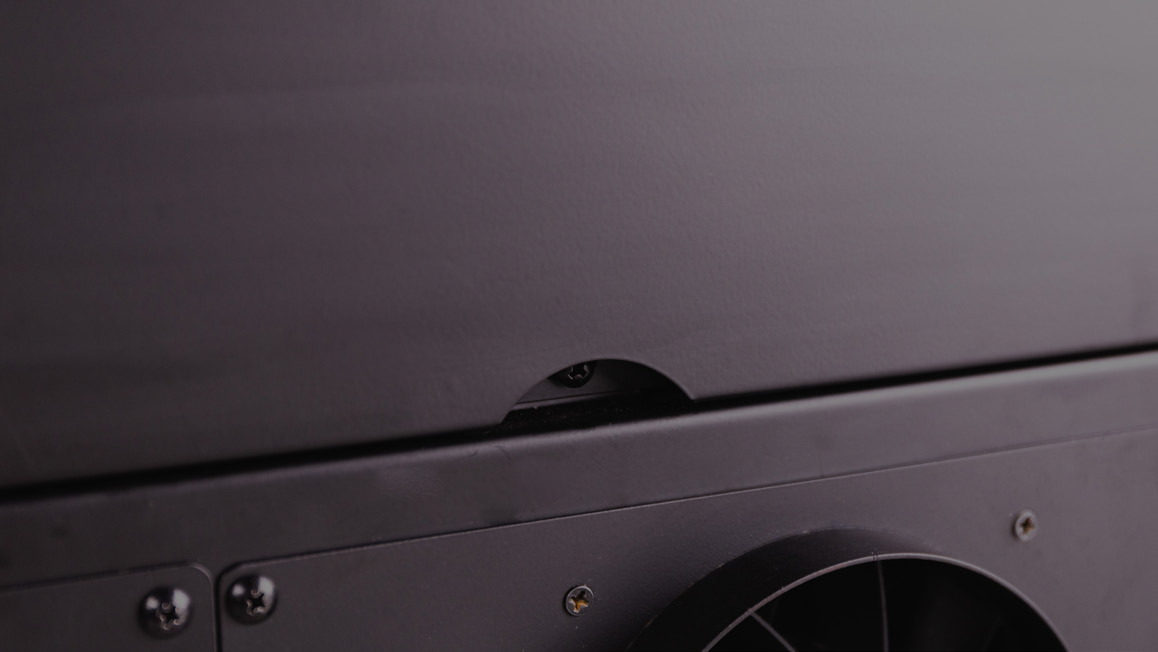

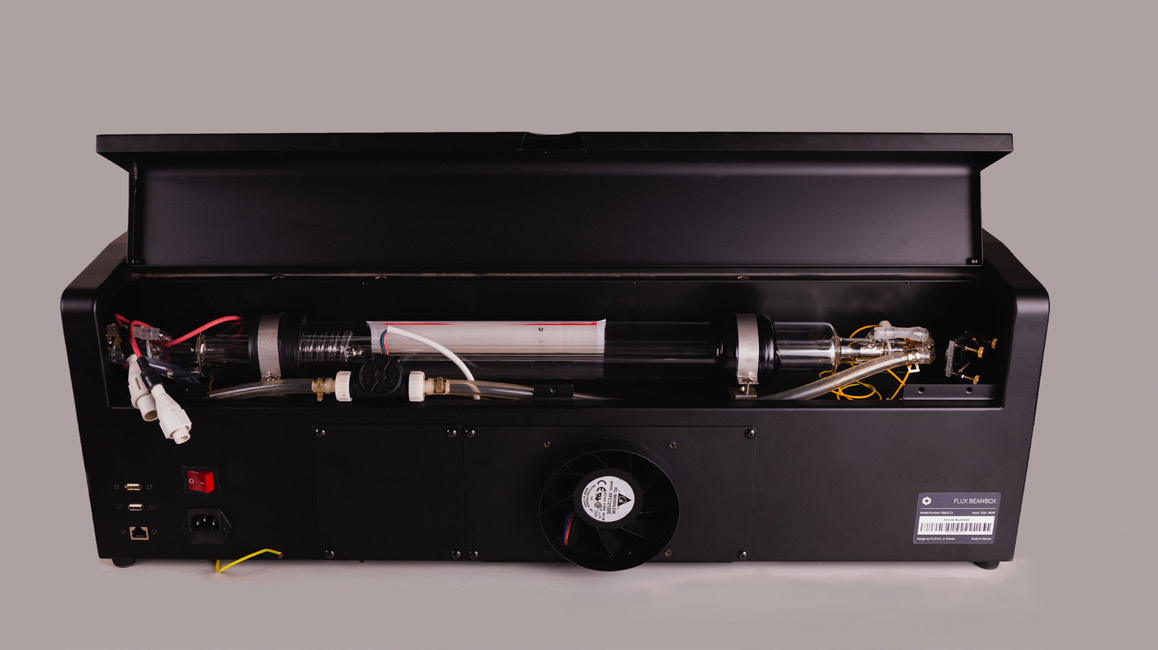

1. Retirez la vis à l'intérieur de la poignée du couvercle arrière, puis ouvrez le couvercle.

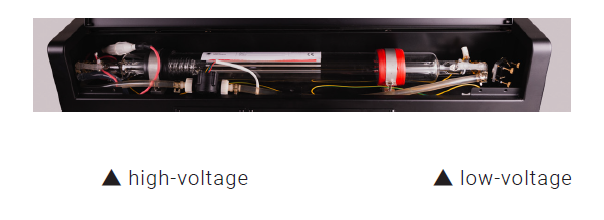

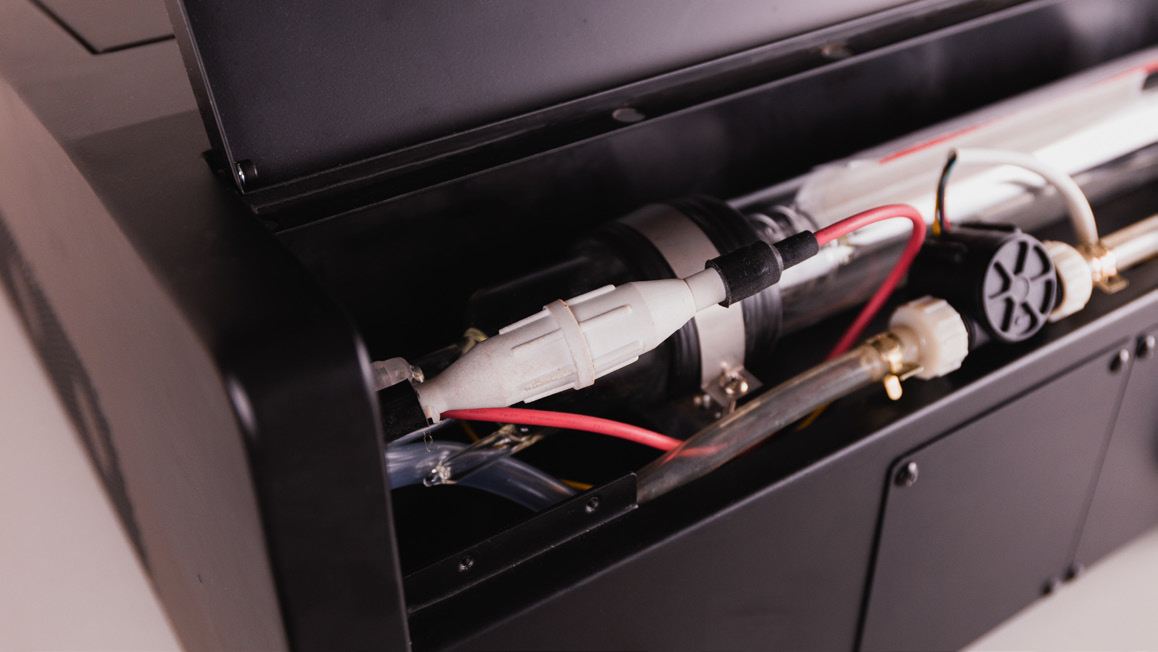

Un tube laser comporte deux extrémités. Celle avec le fil rouge, plus proche de l'écran tactile, est appelée côté haute tension. L'autre, à côté du premier miroir, est appelée côté basse tension.

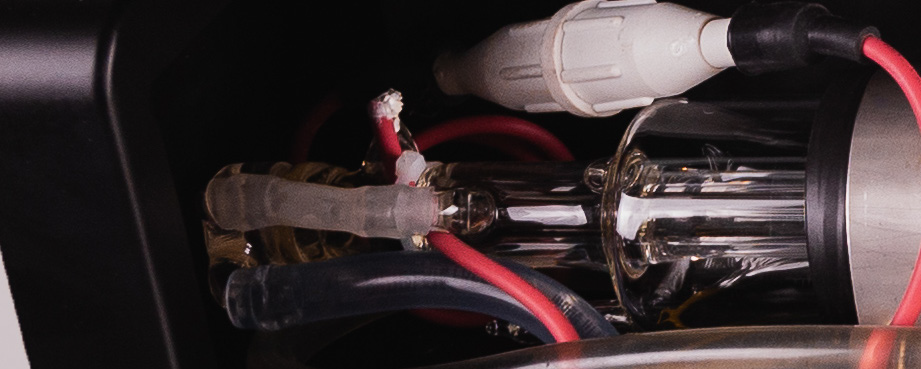

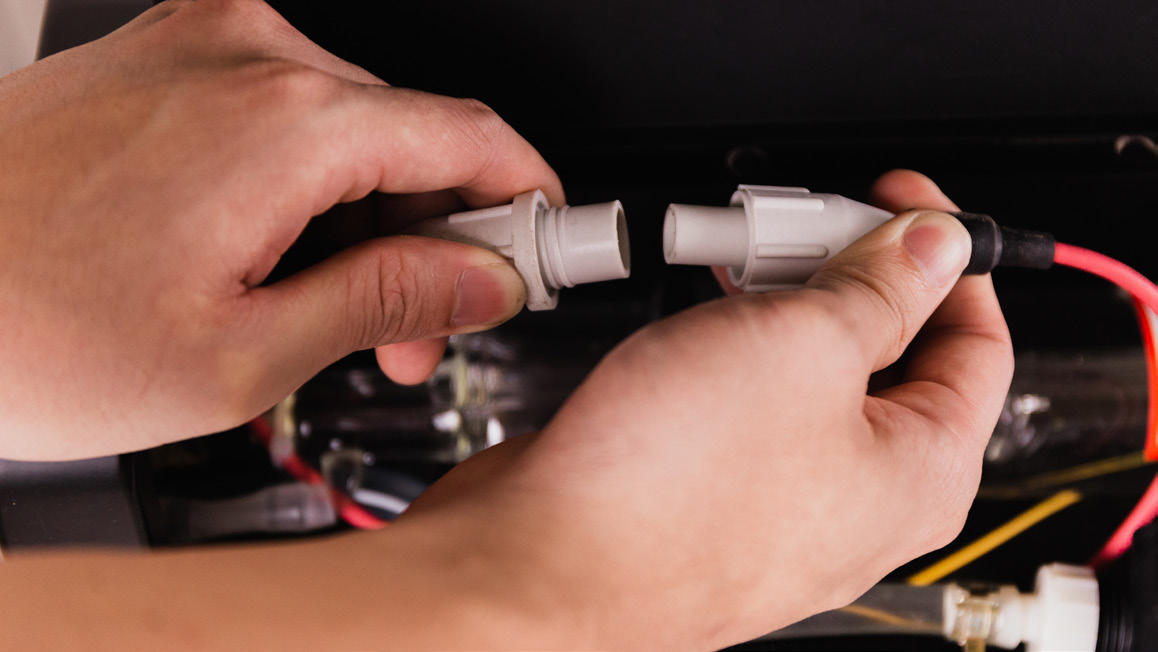

2. Localisez le connecteur blanc du côté haute tension. Dévissez-le et débranchez-le.

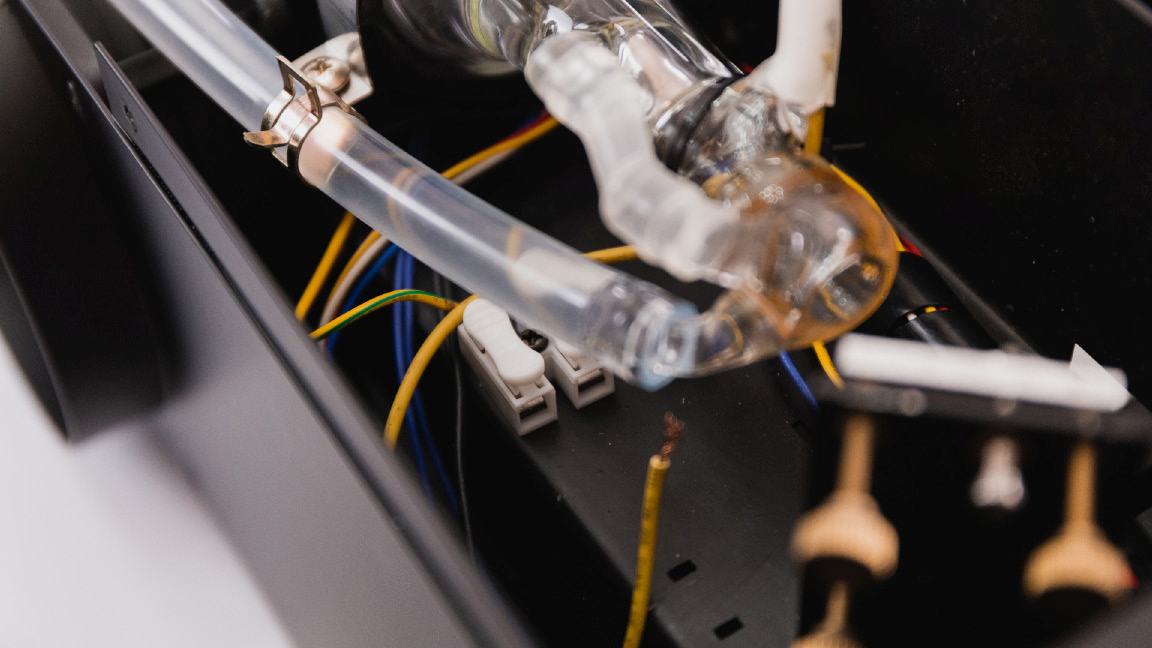

3. Repérez la borne blanche près du côté basse tension.

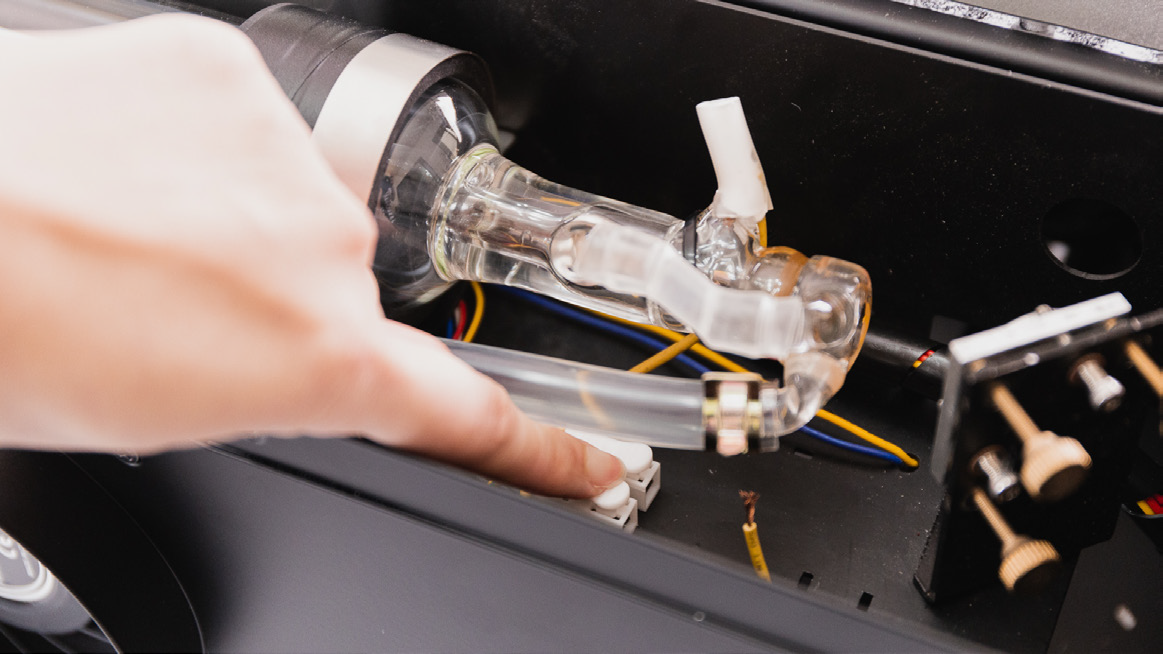

Appuyez sur le bouton de la borne blanche pour libérer et retirer le câble connecté à la basse tension.

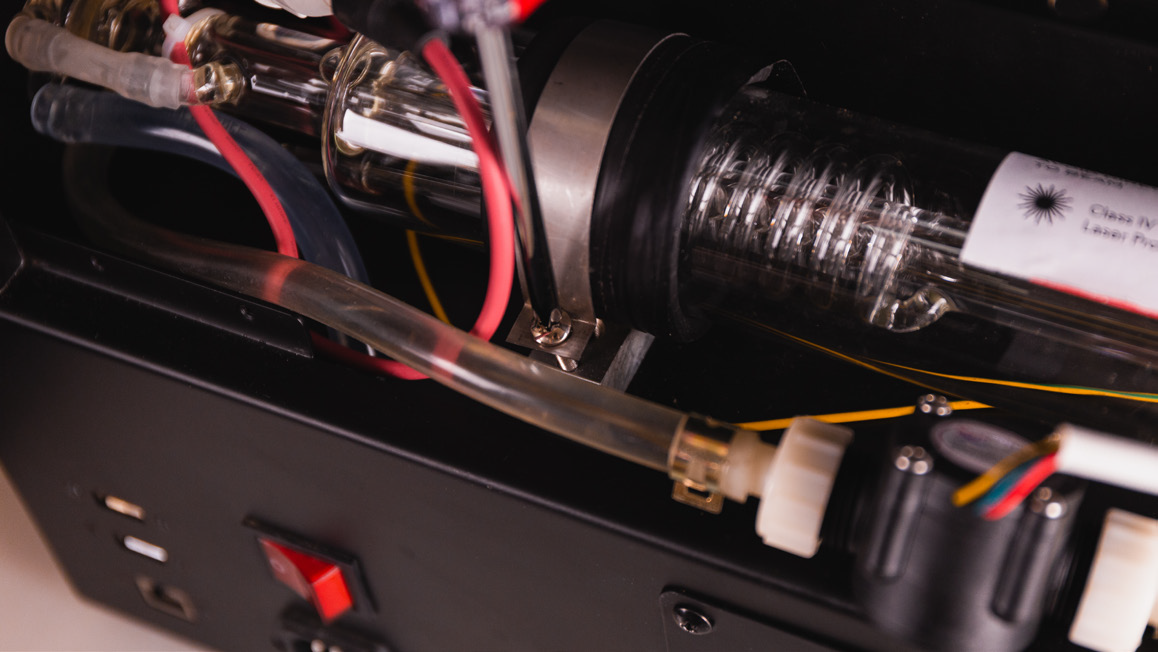

4. Retirez les vis du support du tube laser des deux côtés.

5. Éloignez le collier de serrage du tube laser à l'aide d'une pince. Retirez le tube laser du châssis et placez le côté basse tension au-dessus d'un récipient. Débranchez le tuyau du tube et vidangez l'eau. Bouchez le tuyau avec un bouchon une fois terminé.

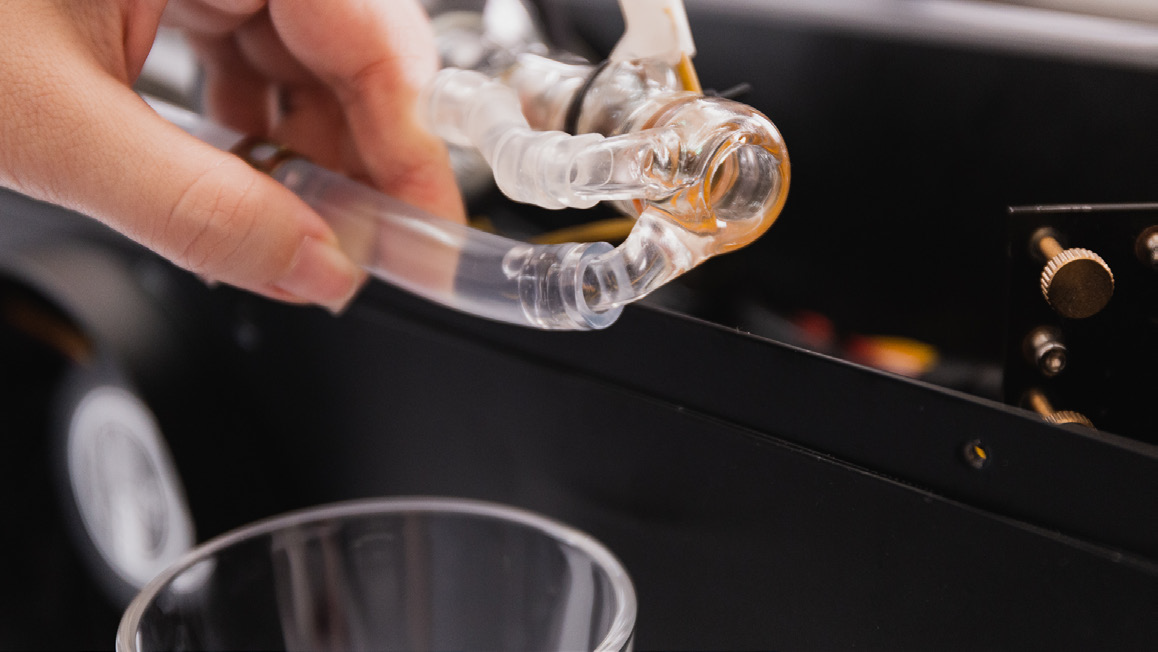

▲ Placez l'extrémité basse tension au-dessus d'un récipient.

▲ Retirez le tuyau et vidangez le tube

6. Placez une serviette sous le côté haute tension. Coupez l'attache-câble à l'extrémité du tuyau avec une pince coupante ou des ciseaux. Retirez le tuyau pour que le tube soit complètement déconnecté et puisse être entièrement enlevé.

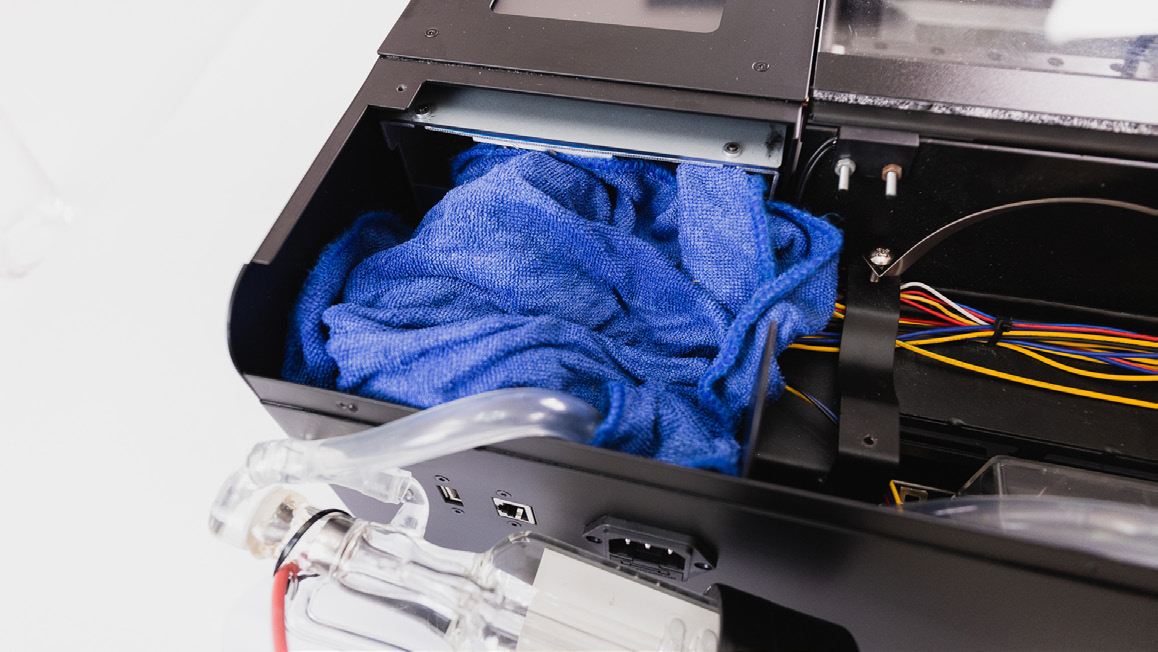

▲ Placez un chiffon sous le côté haute tension.

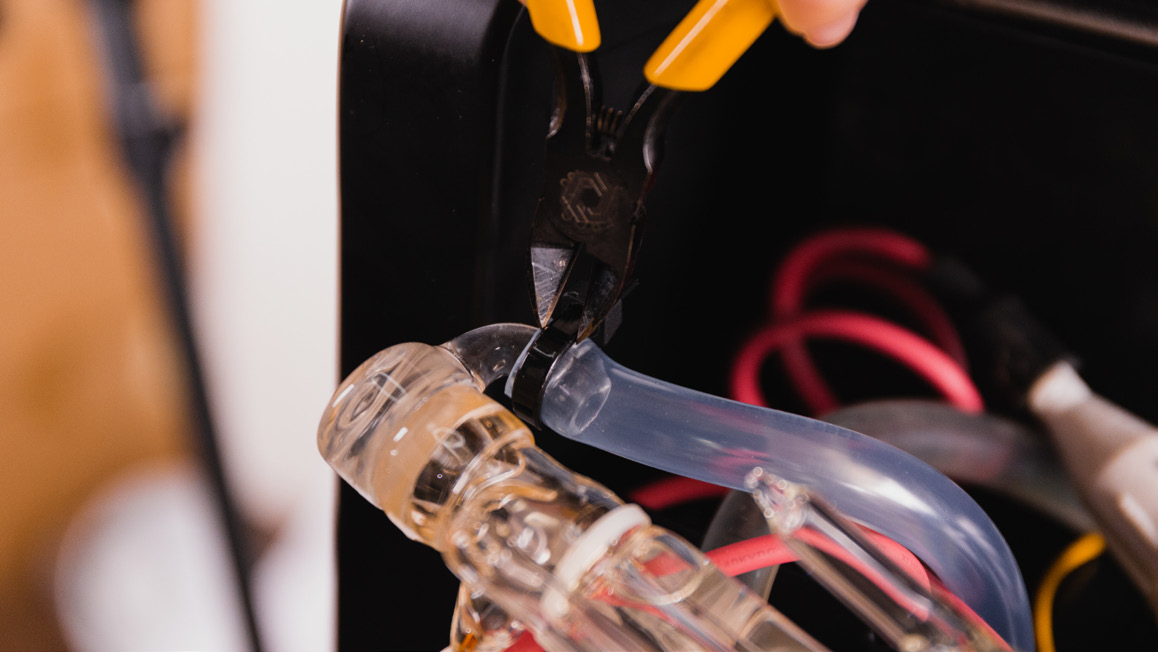

▲ Coupez l'attache-câble à l'extrémité du tuyau.

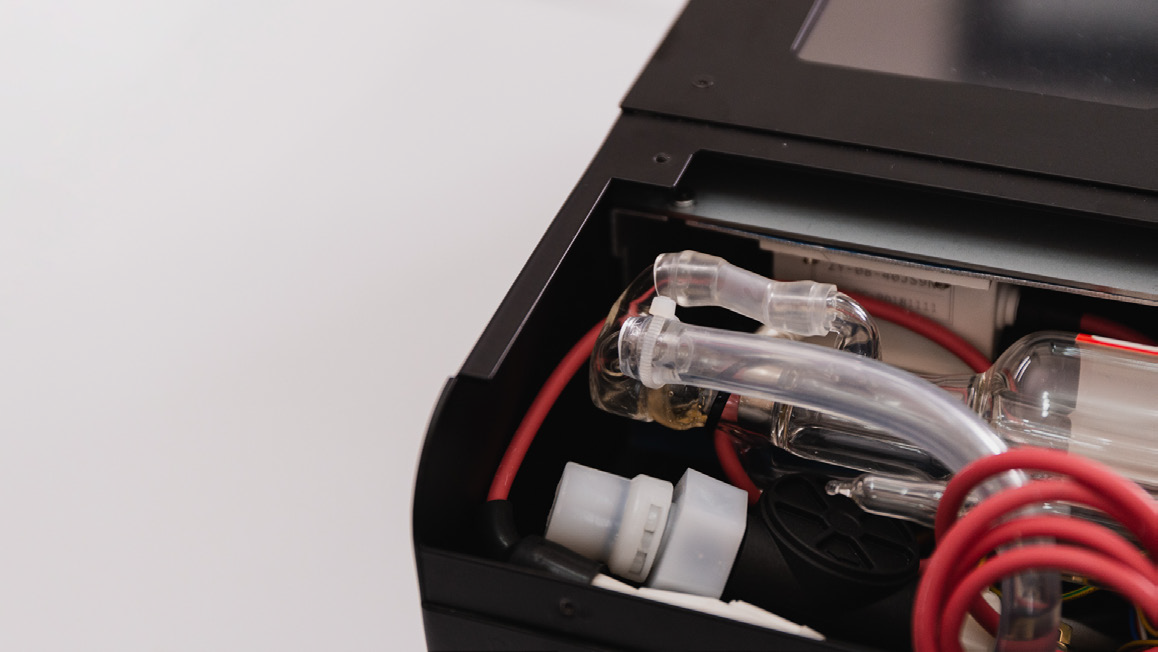

▲ Retirez le tuyau et bouchez l'extrémité

 Évitez de renverser de l'eau dans la machine. Si cela se produit, essuyez l'humidité et attendez que la machine soit complètement sèche.

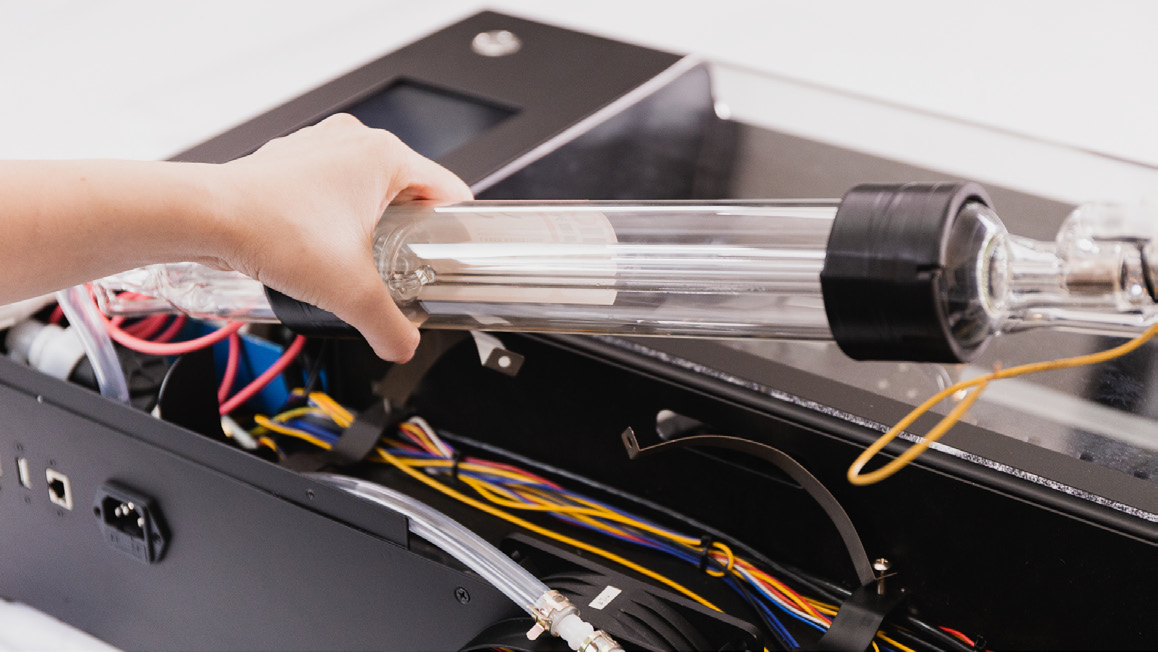

▲ Le tube laser peut être entièrement retiré

7. Installez le nouveau tube laser et connectez les tuyaux aux deux extrémités. Fixez l'extrémité haute tension avec une attache-câble et serrez l'autre extrémité à l'aide du collier de serrage métallique d'origine.

▲ Installez le nouveau tube laser et connectez les tuyaux

▲ Fixez l'extrémité haute tension avec une attache-câble

▲ Serrez l'extrémité basse tension à l'aide du collier de serrage métallique d'origine.

 Relâchez lentement le collier métallique pour éviter d'endommager le tube par le retour de force.

▲ Les 2 câbles jaunes doivent être du même côté

8. Reconnectez le connecteur blanc du côté haute tension. Branchez le fil dans la borne du côté basse tension et assurez-vous qu'il est fermement serré et ne se détache pas. Vérifiez que le fil est solidement fixé dans la borne.

▲ Reconnectez le connecteur blanc du côté haute tension.

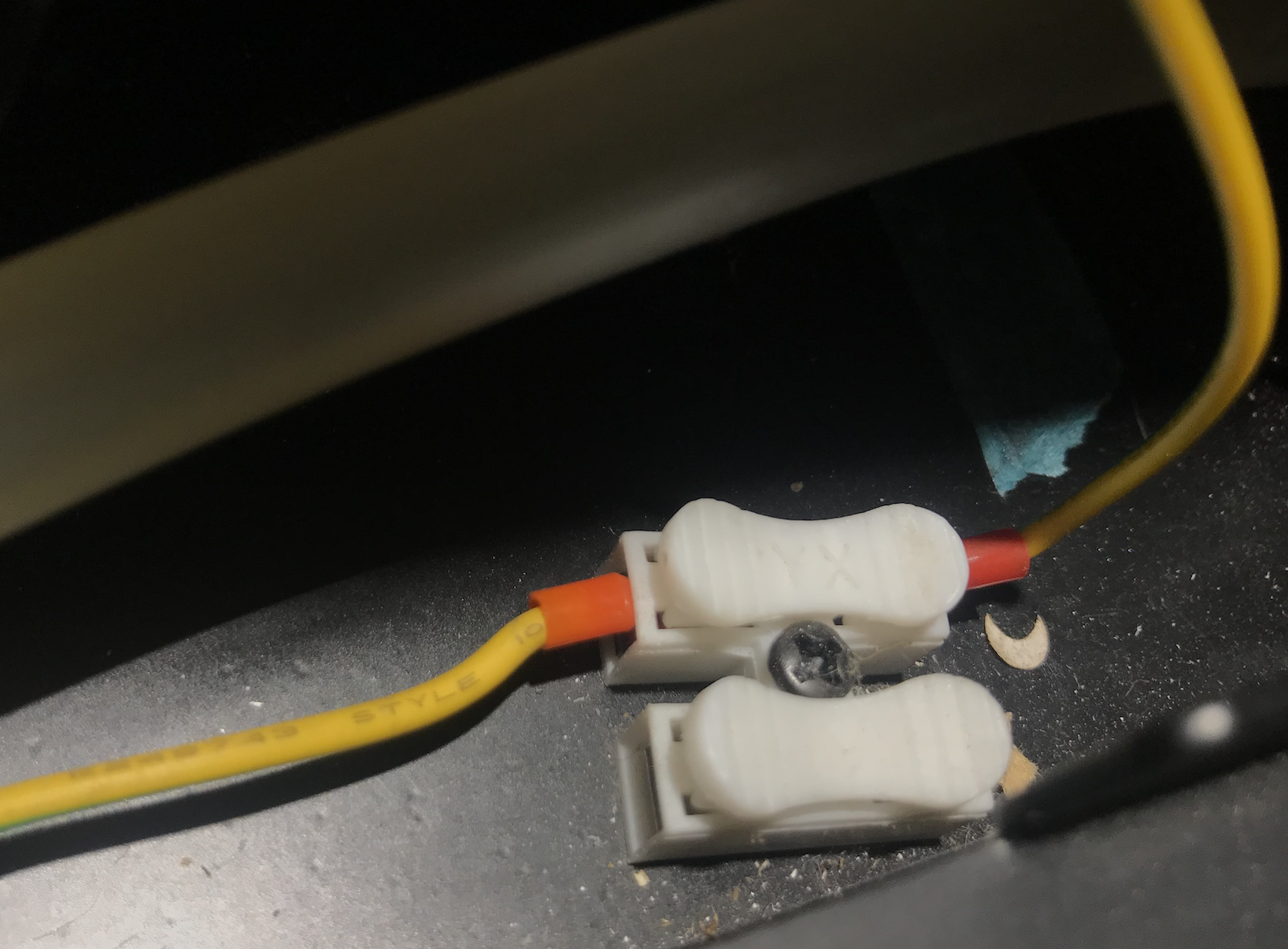

▲ Vérifiez que le fil est solidement fixé dans la borne

9. Placez le tube laser dans le châssis. Assurez-vous qu'il y a un espace plus large qu'un doigt aux deux extrémités du tube. La borne du tube laser connectée au fil rouge épais doit être orientée vers le haut. Installez les vis du clip de fixation du tube et vérifiez que le tube est solidement fixé.

Assurez-vous que la borne du câble rouge soit orientée vers le haut et non dans un autre angle. Évitez que l'extrémité du tube ne touche ou ne s'approche du côté du châssis. Un mauvais positionnement du tube peut entraîner une fuite de tension.

10. Vérifiez l'ensemble de l'installation. La machine est maintenant prête à démarrer.

Ne touchez pas la zone proche du côté haute tension du tube pour éviter tout risque d'électrocution.

11. Appuyez sur "Maintenance" pour que la tête laser se positionne à son point d'origine. Appuyez sur "Pompe" pour que l'eau de refroidissement soit pompée dans le tube laser.

Veillez à ne pas appuyer sur "Laser". Ne placez pas vos doigts à proximité de la sortie du faisceau laser.

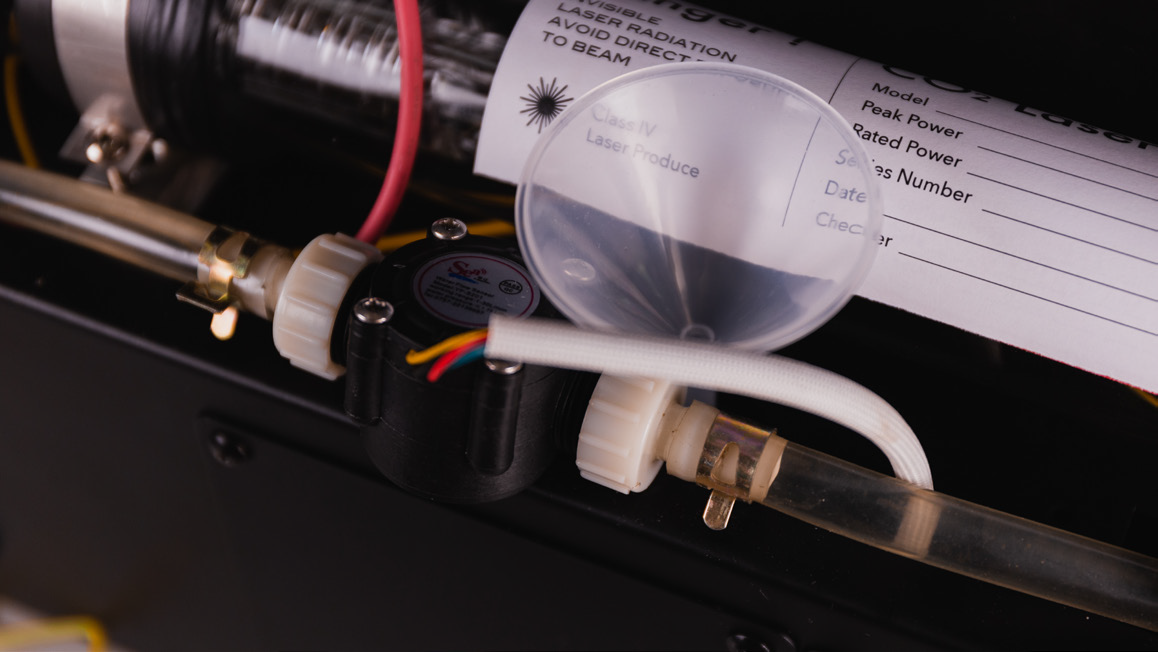

12. Débranchez l'alimentation et ouvrez le bouchon du réservoir d'eau. Remplissez le réservoir à l'aide d'un entonnoir, puis refermez-le hermétiquement.

Surveillez attentivement le niveau d'eau pour éviter tout débordement. L'utilisation d'eau distillée est fortement recommandée.

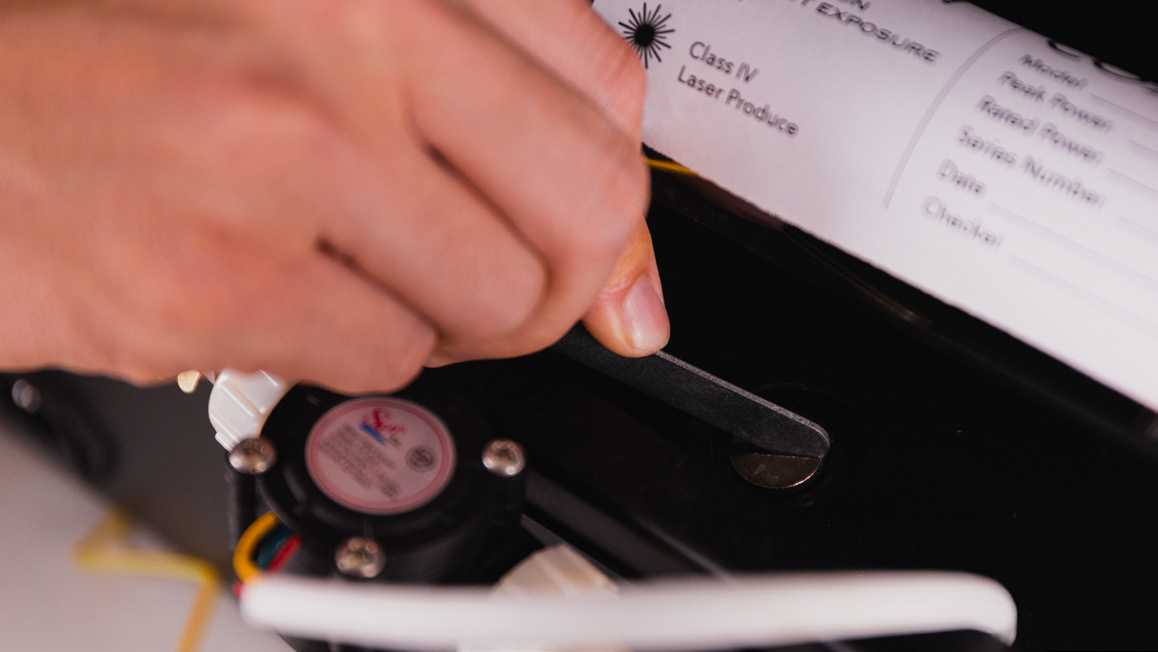

▲ Utilisez une pièce de monnaie ou la petite clé fournie pour ouvrir le réservoir.

13. Répétez les étapes ⓫ et ⓬ jusqu'à ce que le niveau du réservoir ne diminue plus. Le remplacement est alors terminé.
