beamo - Kit de fond ouvert

La gravure à fond ouvert nécessite des compétences opérationnelles avancées.

Le kit n'est disponible que dans certaines régions spécifiques.

Il est fortement recommandé de vous familiariser avec le fonctionnement de la machine avant de commencer à l'utiliser. La gravure avec le couvercle ouvert nécessite une connexion Wi-Fi pour fonctionner. Si vous souhaitez effectuer une gravure par assemblage, la préparation d'un routeur sans fil dédié (point d'accès Wi-Fi) facilitera son utilisation.

Précautions de sécurité

1. Toutes les personnes à portée de vue doivent porter des lunettes de protection laser pour éviter tout risque de cécité.
2. N'exposez aucune partie du corps à la zone de travail.
3. Ne laissez pas les mineurs utiliser la machine sans surveillance.
4. Ne déplacez pas la machine pendant que le laser est en fonctionnement.
5. N'utilisez pas la machine pour graver dans une direction autre que vers le bas.
6. N'utilisez pas la machine dans un environnement où les enfants peuvent entrer et sortir librement.
7. Ne fixez pas longtemps la flamme générée par la gravure.
8. En mode couvercle ouvert, éteignez toujours la machine lorsqu'elle n'est pas utilisée et retirez le verrou de sécurité USB.

Précautions relatives à la surface de travail

1. Lorsque vous travaillez sur une table, étalez deux couches de papier aluminium sur la table pour éviter que le laser n'endommage accidentellement le dessus de la table.
2. Lorsque vous travaillez sur le sol, la gravure sur des surfaces en pierre ou en béton laissera des marques mais ne prendra pas feu. En pratique, les sols en béton sont les plus adaptés.
3. Ne gravez pas sur des sols en résine époxy, car cela produirait des gaz nocifs.
4. Si le laser touche le sol ou la table, les marques qui en résultent sont irréversibles. Lors de la gravure, il est recommandé de vérifier si le papier aluminium est endommagé pour éviter d'abîmer les meubles.
5. Le papier aluminium doit être fixé avec du ruban adhésif pour éviter qu'il ne s'envole à cause de la pompe à air.
6. La surface du papier aluminium doit être plane. Un papier aluminium froissé diffusera la lumière laser et créera un danger.
7. Les résidus de goudron sur le sol après la coupe du bois peuvent être enlevés avec de l'alcool ou du détergent.

Exigences environnementales :

1. Environnement bien ventilé
2. Environnement avec un bon signal réseau
3. Planche rigide pour l'étalonnage de la caméra
4. Préparer l'équipement de filtration (recommandé)
5. Préparer un masque à charbon actif (recommandé)

Contenu de l'emballage

Le kit de couvercle ouvert comprend ① Verrou de sécurité USB ② Tige d'extension laser ③ Lunettes de protection laser

Installation

Ouverture du couvercle inférieur Il est fortement recommandé de suivre les étapes ci-dessous pour éviter d'endommager la machine.

1. Portez des lunettes de protection

2. Débranchez l'alimentation électrique

3. Retirez le panneau en nid d'abeille

4. Retirez les écrous de fixation du couvercle inférieur

5. Retirez la plaque inférieure

6. Conservez soigneusement les vis et les écrous de la plaque inférieure pour éviter de les perdre

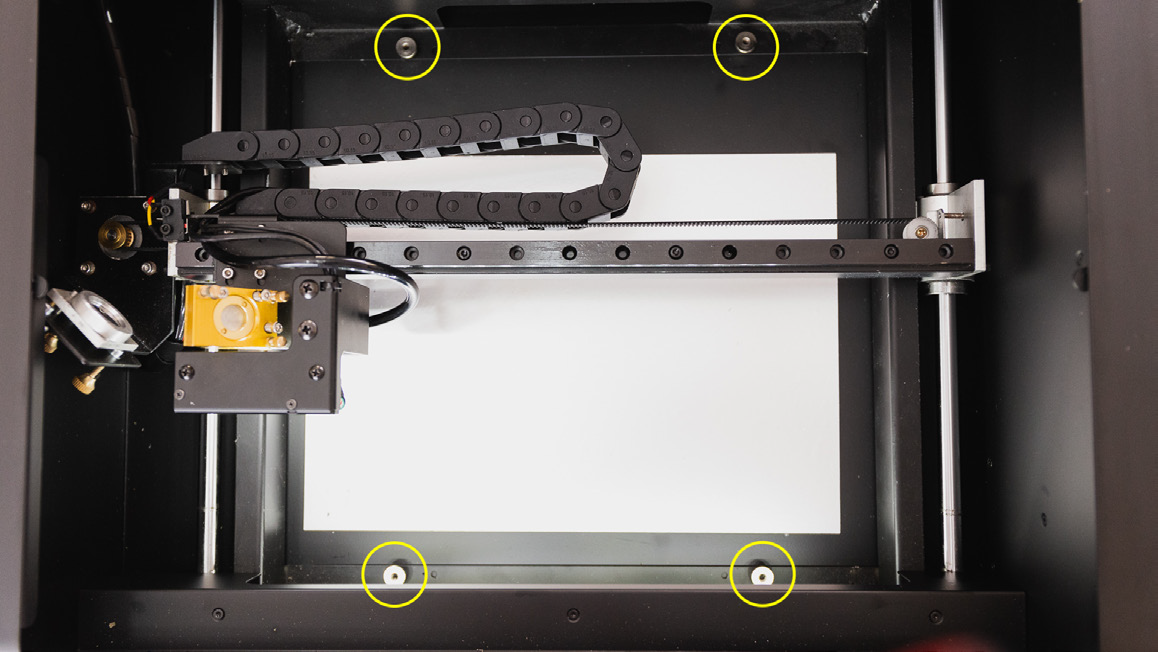

▲ Retirez les quatre écrous de fixation du couvercle inférieur (Si vous utilisez le kit pour la première fois, vaporisez de l'alcool sur les quatre écrous de fixation et attendez que la colle des vis se dissolve, puis utilisez un outil pour forcer l'ouverture des écrous)

7. Installation de la tige de focalisation longue

Si votre beamo est déjà équipé d'un kit de mise au point automatique, veuillez vous référer à cette instruction d'abord, ou demandez un kit d'extension de capteur de mise au point au service client, puis consultez les instructions liées pour l'installation.

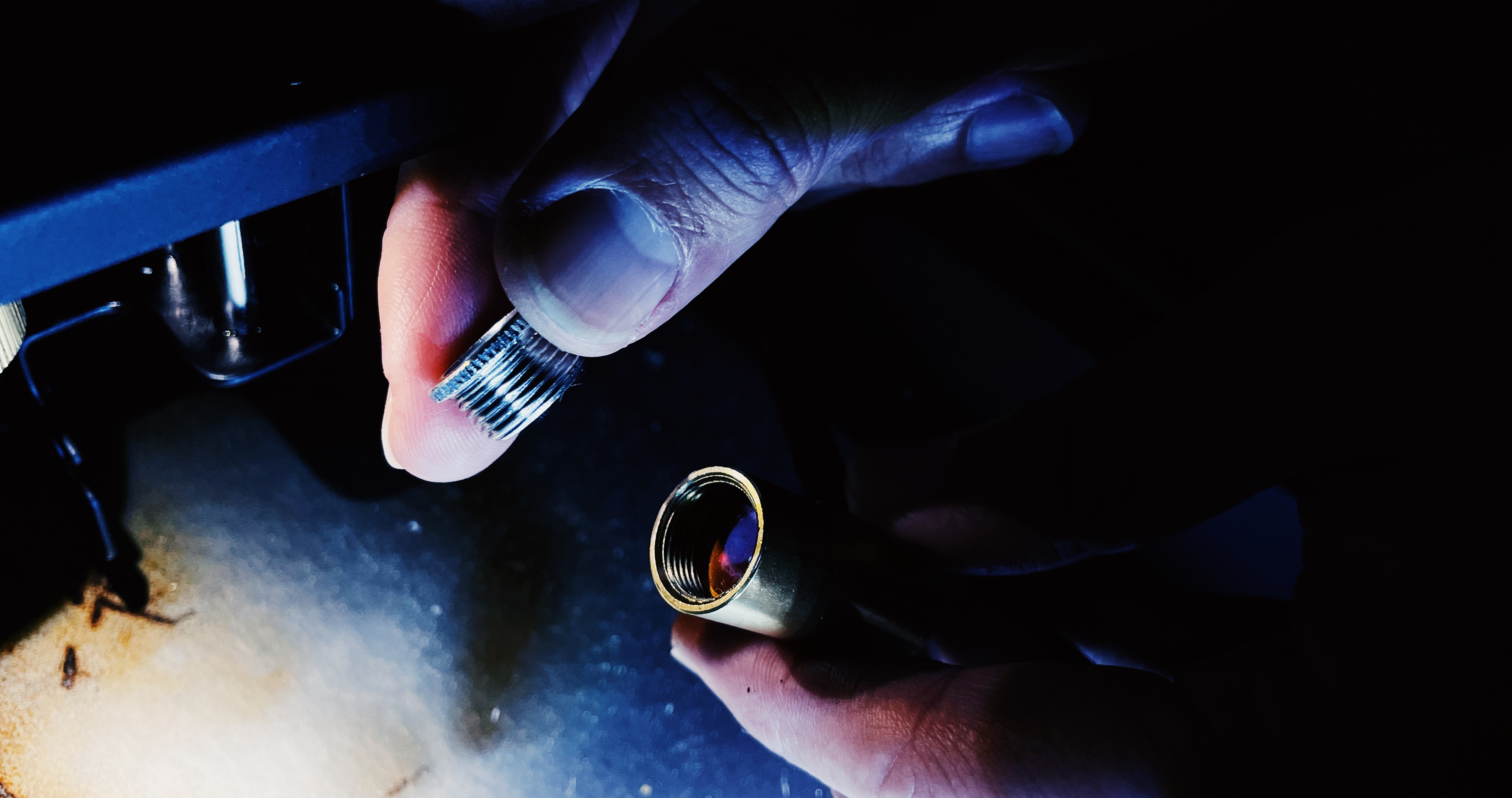

▲ Dévissez la bague de retenue du miroir de focalisation

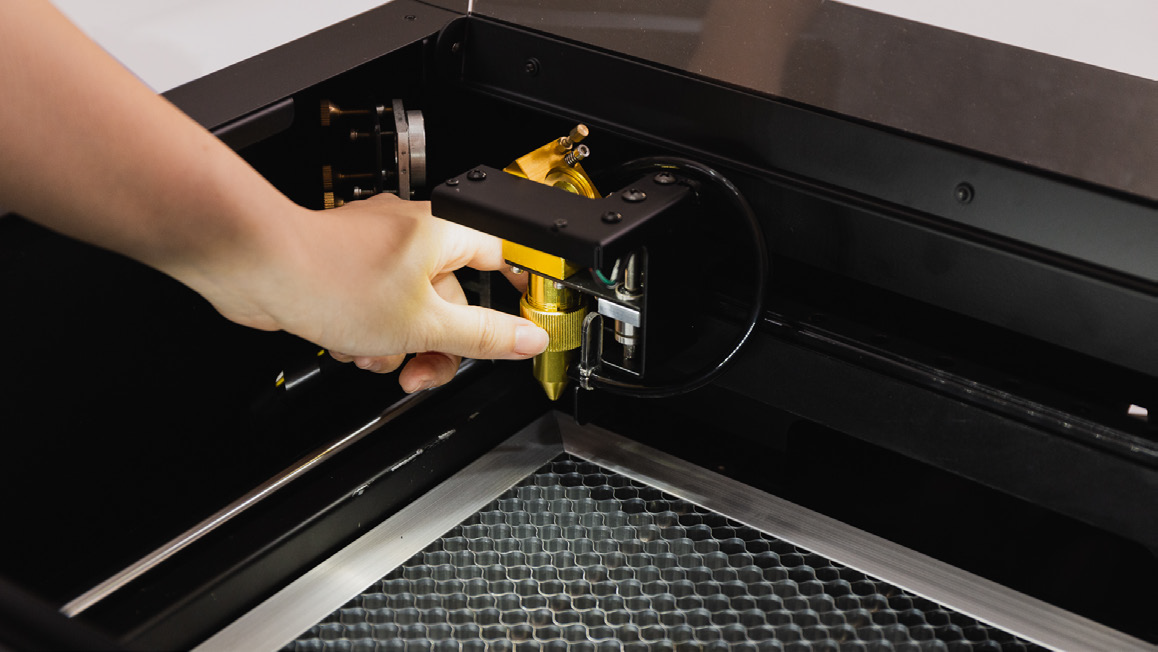

▲ Retirez la tête laser, tournez et enlevez le couvercle argenté et rangez-le soigneusement

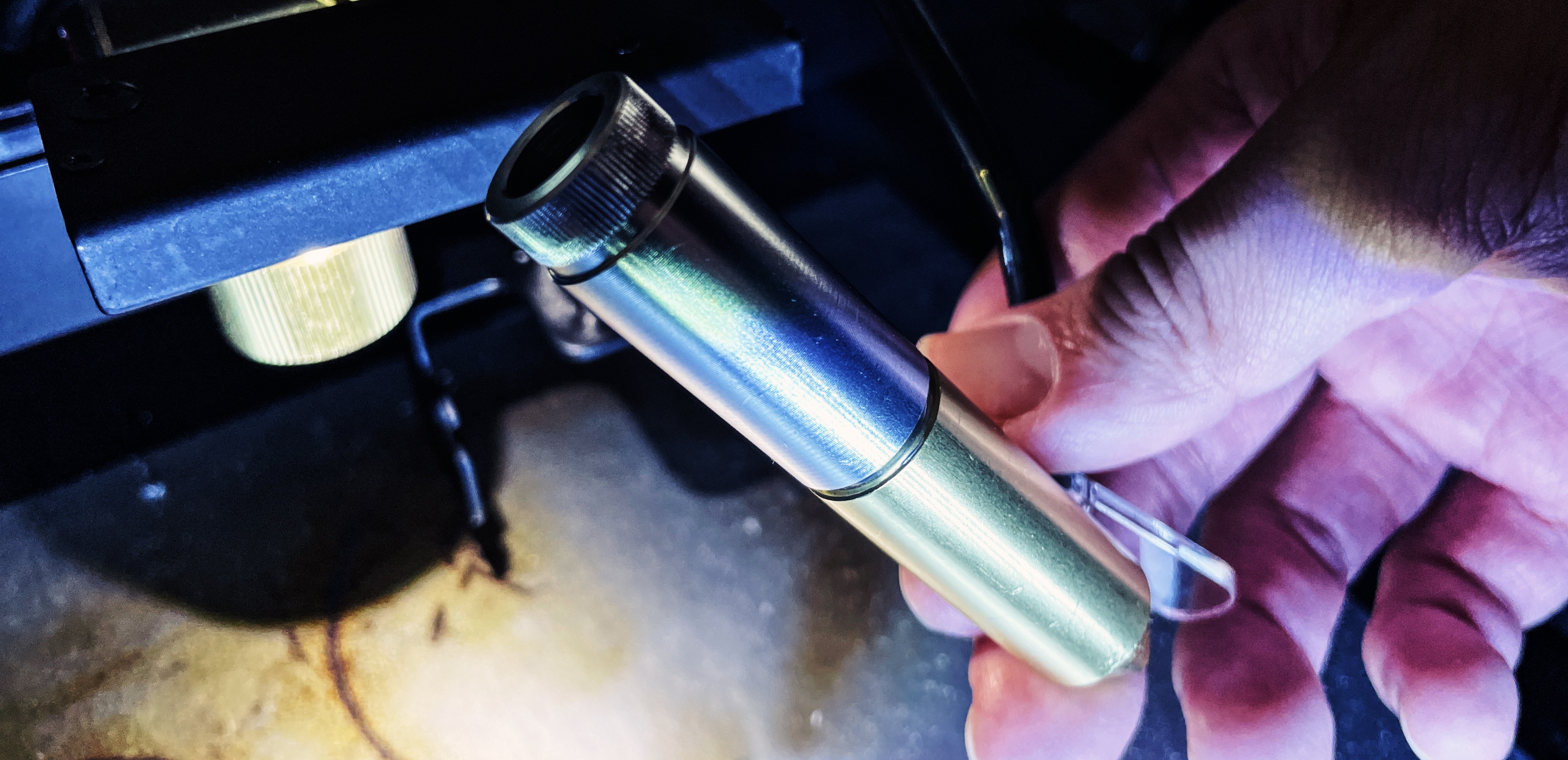

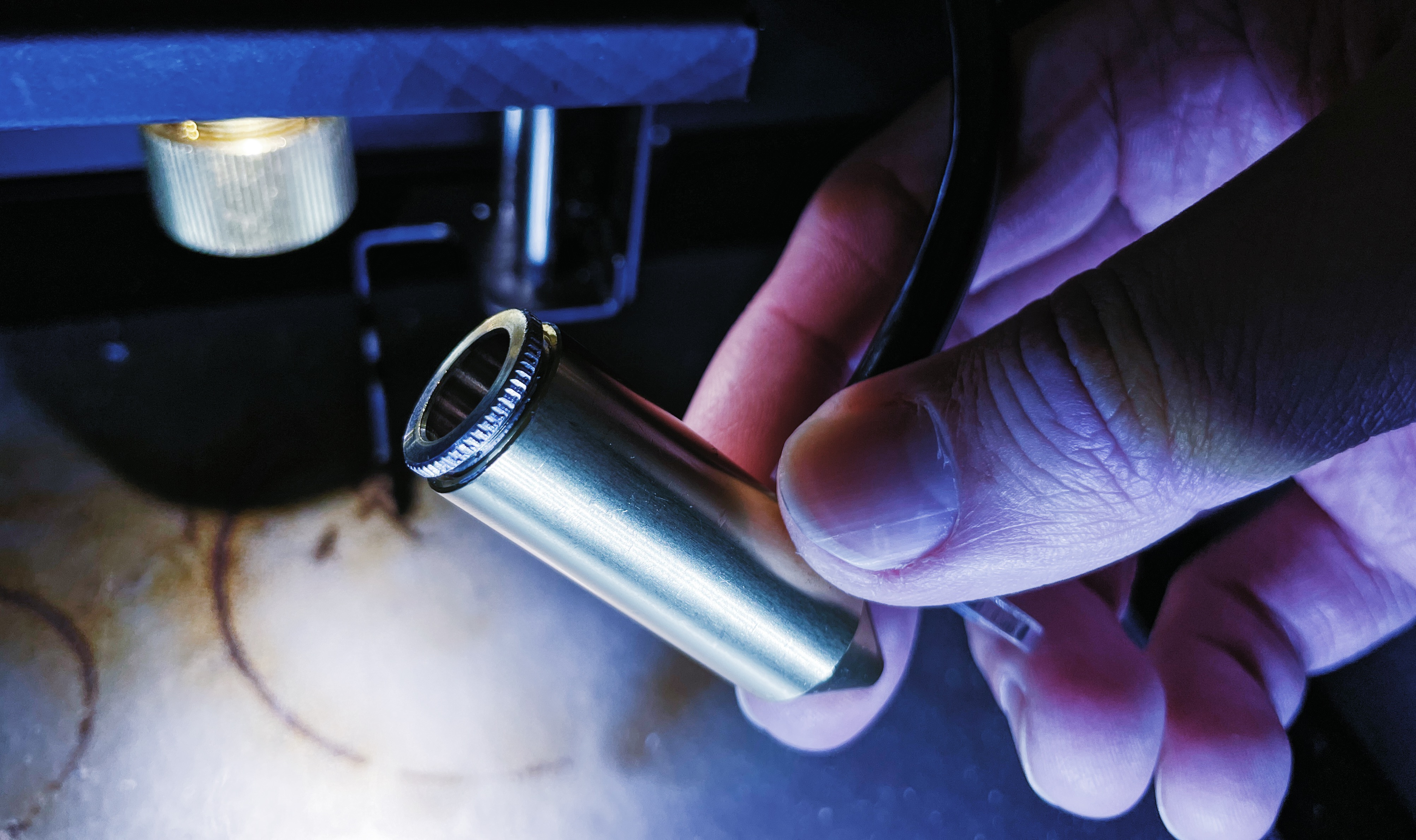

▲ Installez la tige d'extension laser

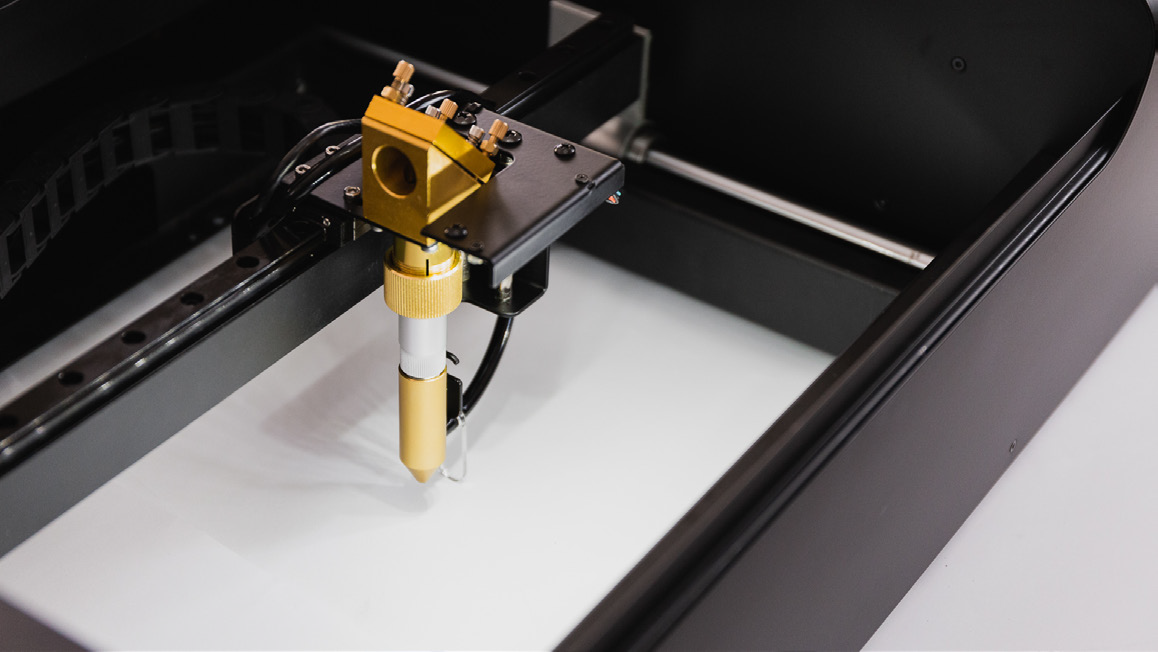

▲ Remettez la tête laser allongée dans la base de fixation, appuyez sur le conduit d'air noir près du bas du support de fixation de la caméra et verrouillez la bague de fixation du miroir de focalisation

8. Installation du verrou de sécurité

Insérez le verrou de sécurité du kit dans la machine et retirez-le lorsqu'il n'est pas utilisé pour éviter les risques liés à une utilisation accidentelle par d'autres personnes.

9. Lancer la procédure de calibrage

Lors de l'utilisation du kit à fond ouvert, un calibrage supplémentaire du déplacement du miroir à longue distance focale est nécessaire. Le principe du calibrage de la caméra consiste à graver un motif de calibrage sur un plan et à obtenir l'erreur via l'image de la caméra.

a. Cliquez sur "Menu" > "Machine" > "Nom de la machine" > "Calibrage de la caméra (Module à couvercle ouvert)".

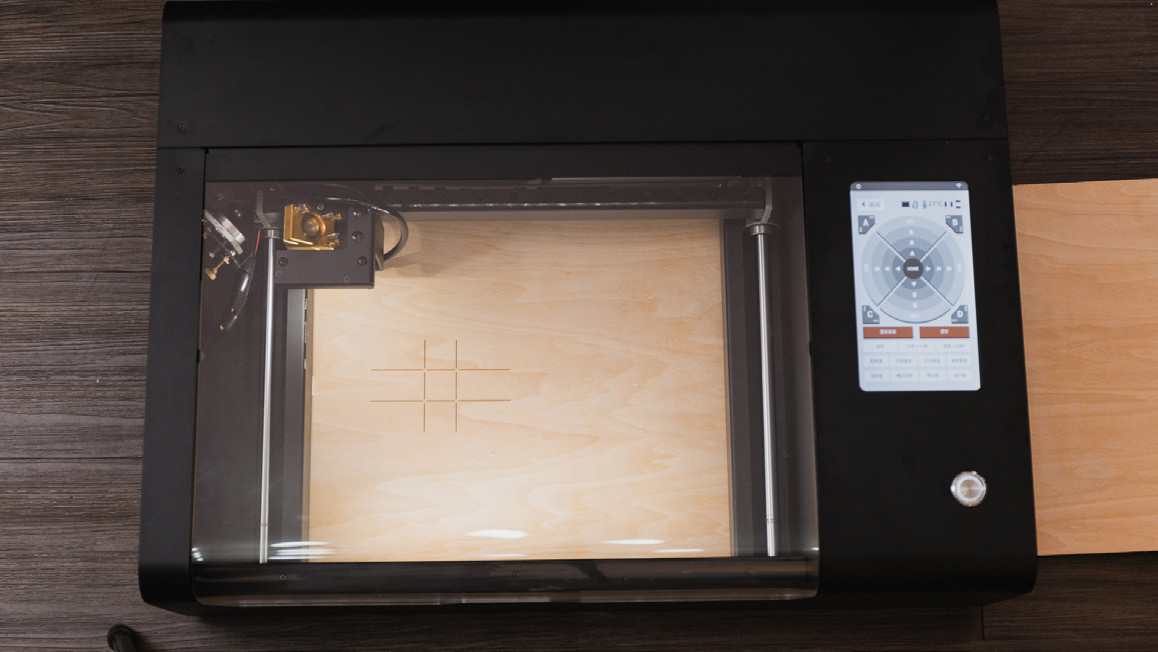

b. Placez le matériau de la planche de calibrage Contrairement au calibrage général de la caméra utilisant du papier ordinaire, le calibrage de la caméra pour le module à couvercle ouvert nécessite un matériau rigide (planche de bois, panneau de mousse) comme support pour le motif de calibrage. Le papier blanc ordinaire serait emporté par le ventilateur d'extraction et la pompe à air. Après avoir fixé le matériau rigide et effectué la mise au point, vous pouvez cliquer sur "Suivant" pour graver le motif de calibrage.

Si le calibrage automatique échoue en raison de la texture du matériau, un ajustement manuel des valeurs de calibrage est possible. Un calibrage précis de la caméra peut considérablement améliorer la qualité de l'assemblage. Une seule calibration est nécessaire à chaque installation de la tige d'extension.

Effectuer un calibrage automatique et manuel

▲ Une fois la gravure terminée, le logiciel générera automatiquement des valeurs de calibrage. Lors de la gravure avec un couvercle ouvert, l'erreur de prévisualisation doit être minimisée autant que possible, et certaines valeurs de calibrage peuvent nécessiter un ajustement manuel.

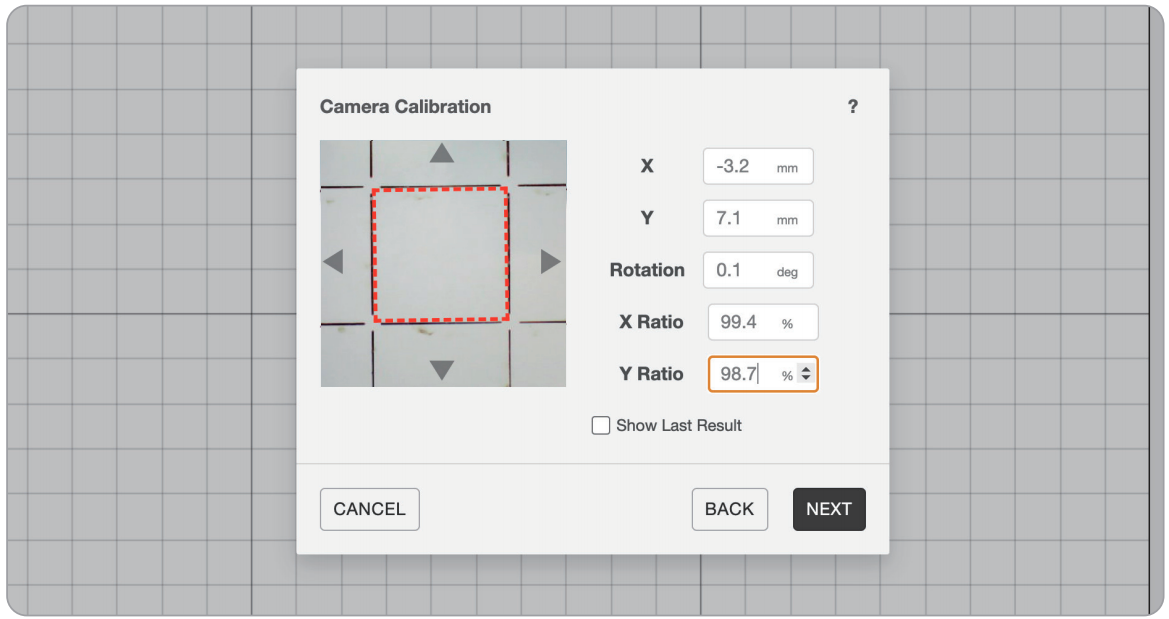

Observez le décalage du cadre rouge sur l'ordinateur, ajustez les valeurs de déplacement X-Y sur le côté droit, l'angle de rotation, la taille et d'autres paramètres pour faire coïncider le cadre rouge avec la case centrale de la croix de prévisualisation.

Après avoir cliqué sur Suivant, l'étalonnage est terminé.

Utilisation

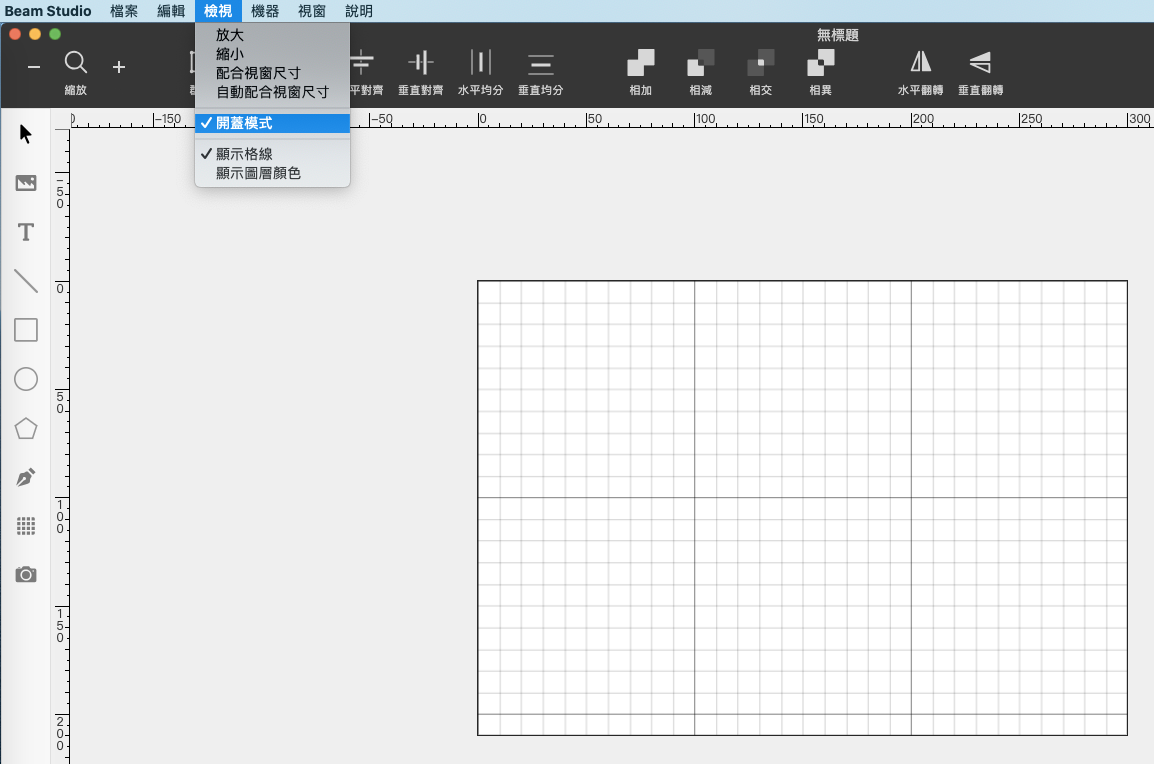

Assurez-vous que "Affichage" > "Mode fond ouvert" est coché lorsque vous opérez dans ce mode.

Dans les paramètres du document, l'aperçu de la caméra sera correctement positionné une fois l'option de fond ouvert activée. Après avoir placé le matériau sous la machine, vous pouvez envoyer le fichier selon le flux de travail habituel et commencer la gravure et la découpe.

Conseils d'utilisation

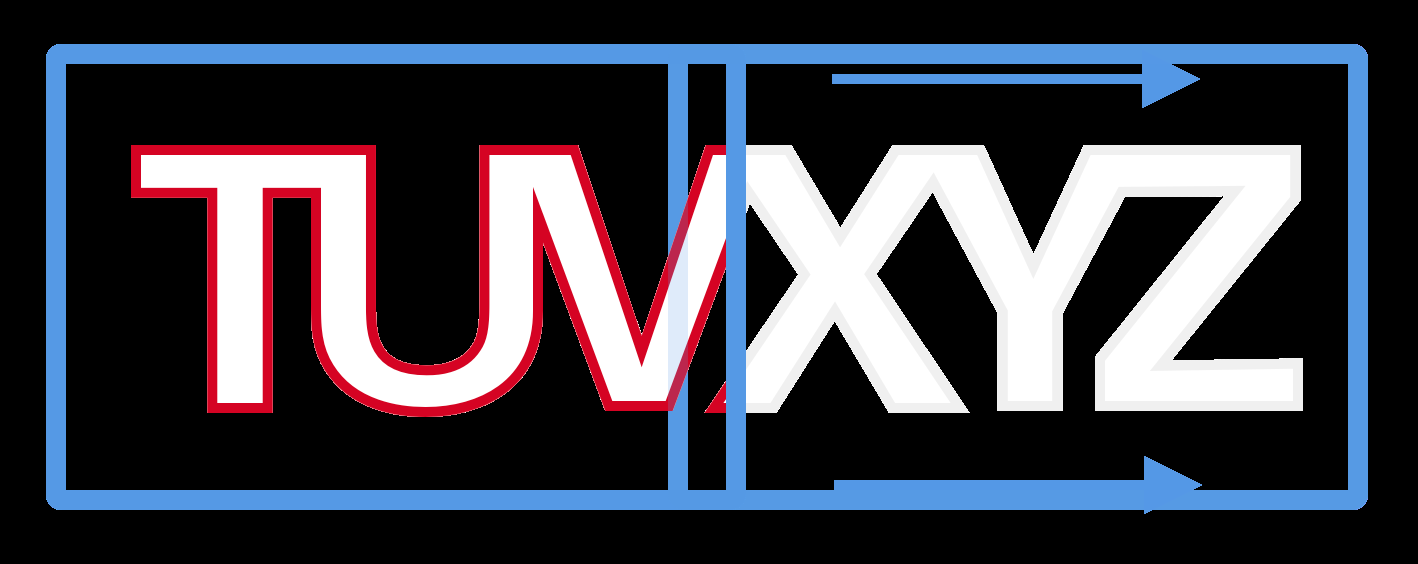

1. Pour la découpe à grande échelle, il est recommandé d'utiliser le format SVG pour le fichier et de regrouper l'ensemble du chemin à découper dans une seule image SVG. Ainsi, lors de l'assemblage, vous pourrez directement déplacer les graphiques dans le logiciel.

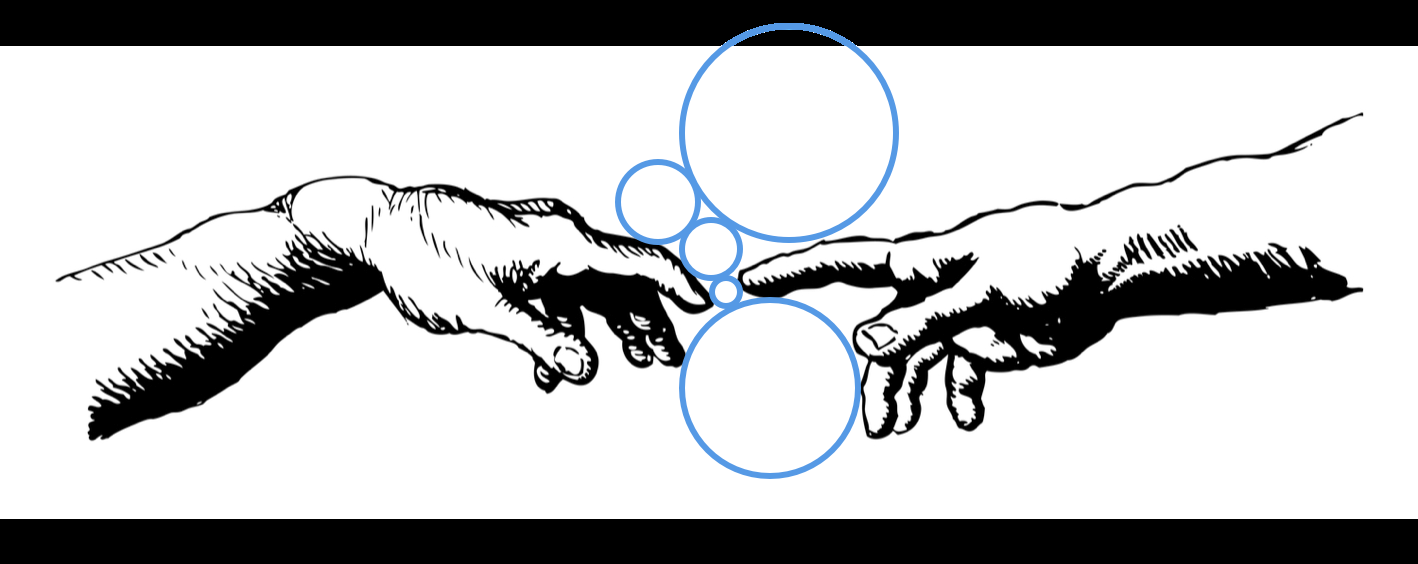

2. Pour les travaux de gravure à grande échelle, il est recommandé de laisser un espace vide (grand cercle bleu) dans chaque gravure pour tenir compte des erreurs potentielles.

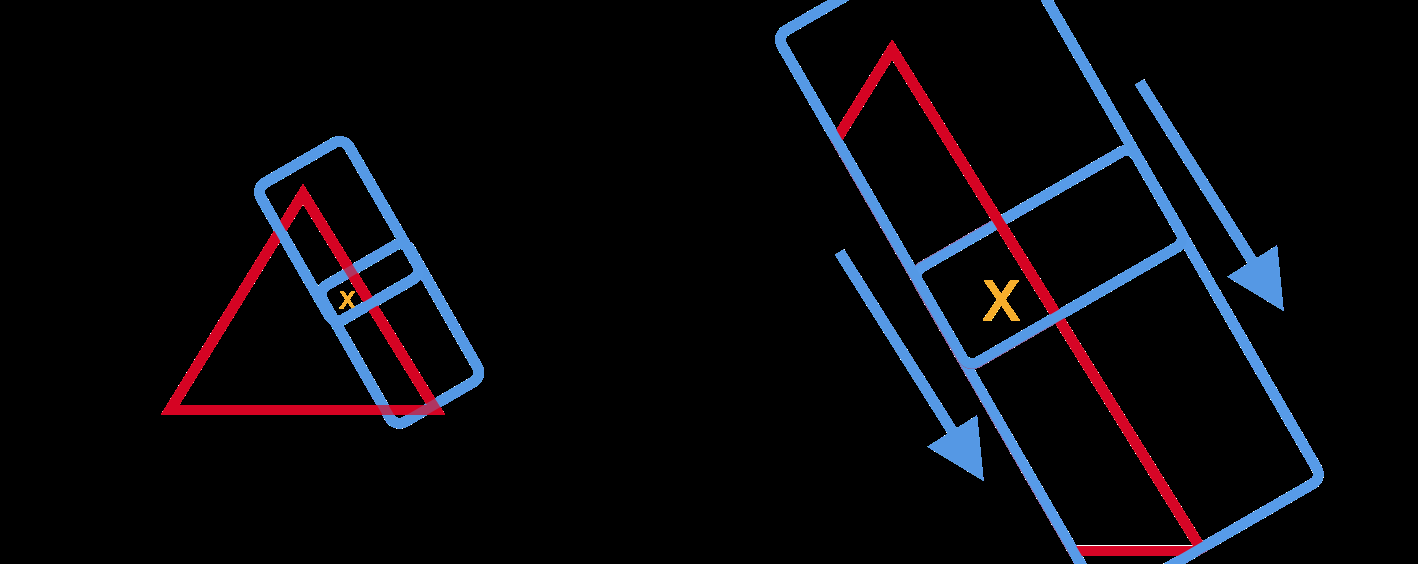

3. Lors de la prévisualisation, vous pouvez aligner avec deux points de référence ou plus. Si certaines parties devaient être initialement retirées, vous pouvez ajouter des marqueurs d'alignement. (Comme illustré, les triangles rouges représentent les parties à retirer, et le X jaune le point de référence.)

4. Si la position de prévisualisation varie légèrement à chaque fois, assurez-vous que le bas du support de la caméra est proche du conduit d'air et que la machine est de niveau.
5. Lorsque vous déplacez la machine, veillez à la soulever avant de la déplacer. Traîner la machine peut endommager les patins et les objets de travail.

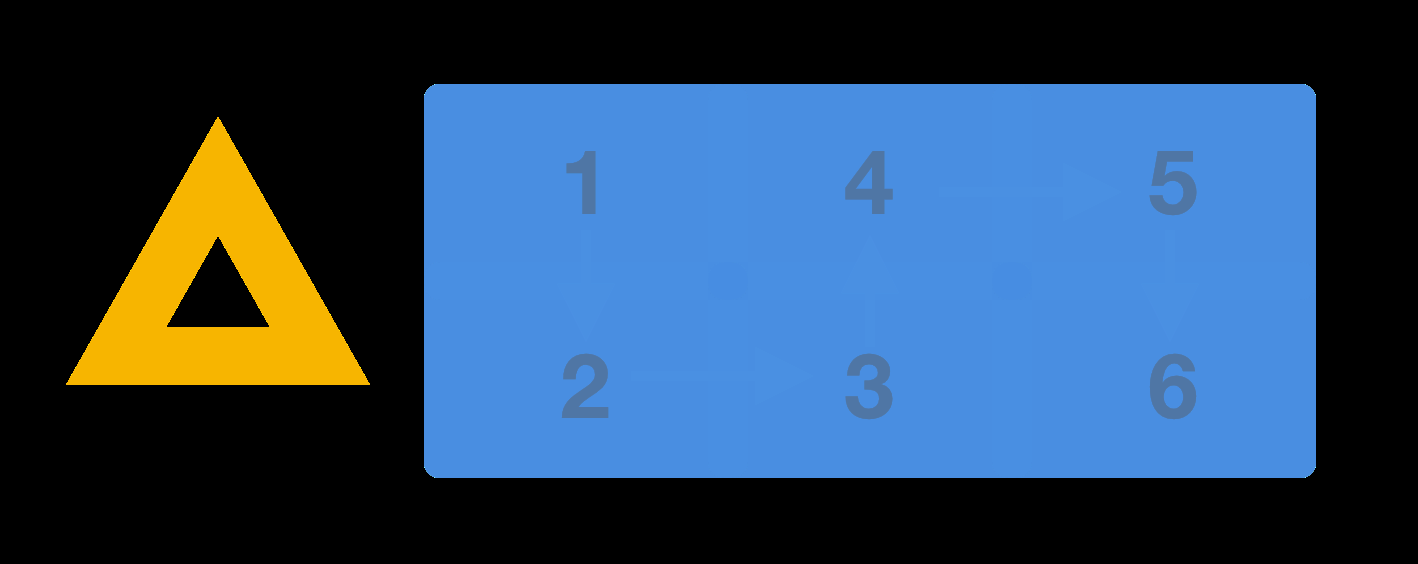

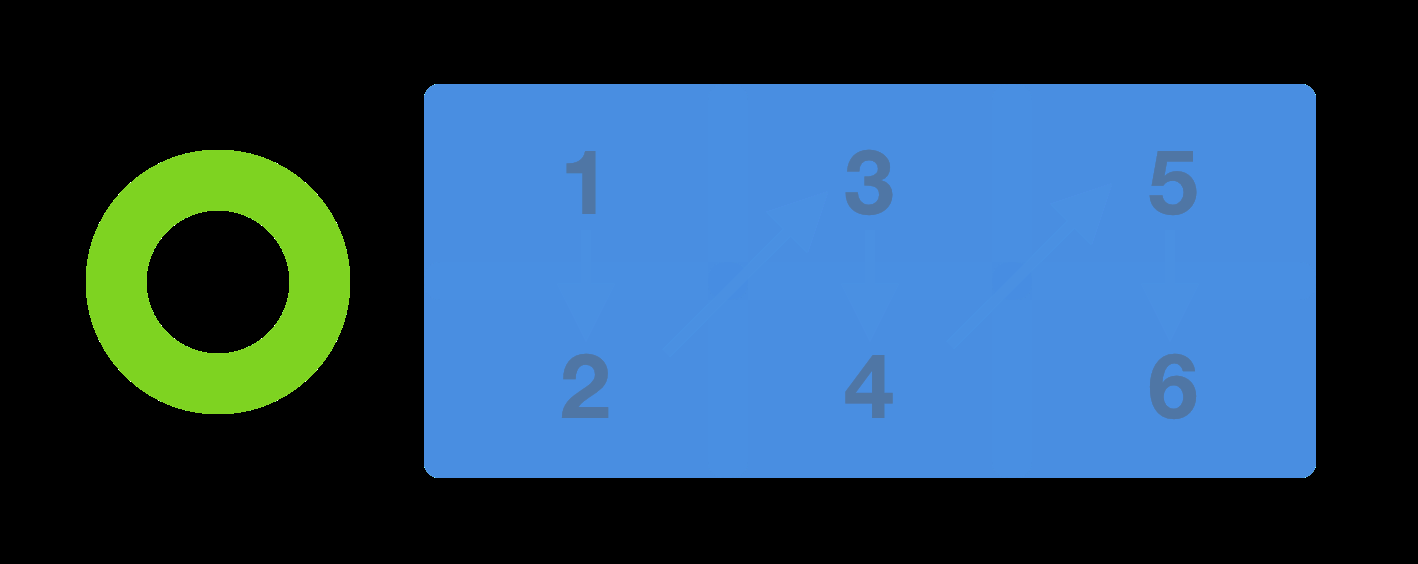

6. Après plusieurs assemblages, les erreurs peuvent s'amplifier. Il est recommandé de graver séquentiellement selon la plage connectée.

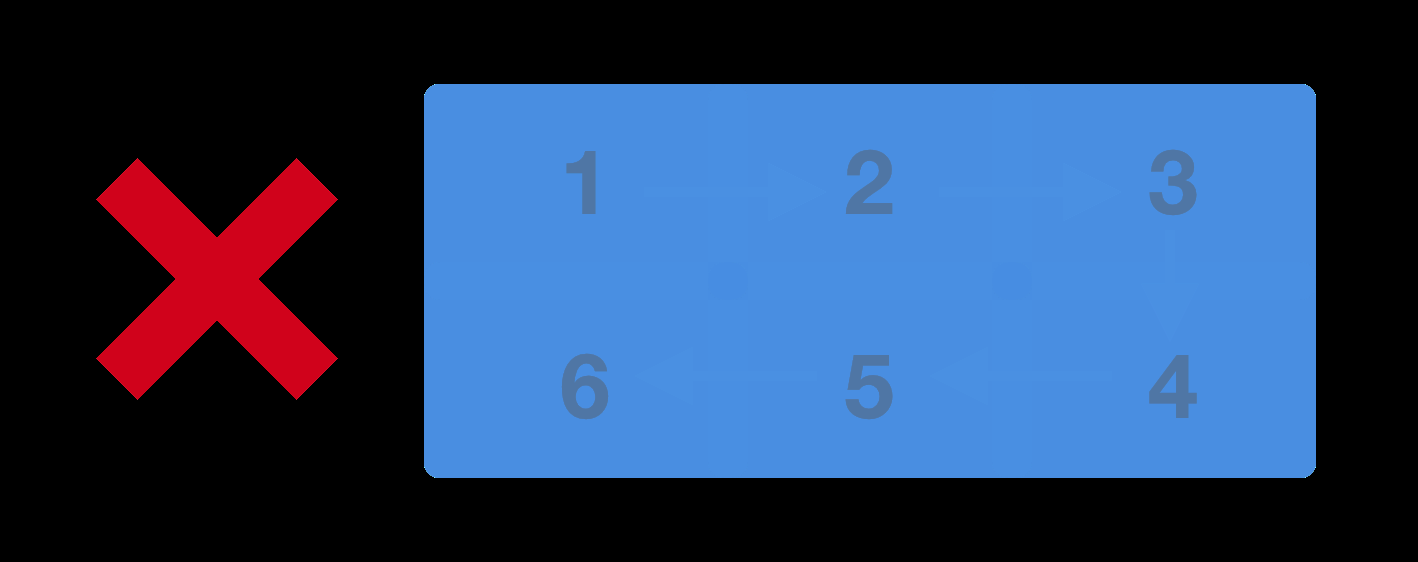

   Plus la différence dans l'ordre des éléments adjacents est grande, plus l'erreur cumulée est importante.
