Le module laser à diode (5W, longueur d'onde 450nm) peut être utilisé simultanément avec la configuration d'origine du laser CO2. Parce que certains types d'aciers inoxydables ont un taux d'absorption plus élevé pour la lumière bleue avec cette certaine longueur d'onde, ils peuvent être gravés.
*N'utilisez pas le panneau tactile pour contrôler la tête laser en mode Maintenance lorsque le module laser à diode est monté. Si vous souhaitez déplacer la tête en mode Maintenance, pveuillez déverrouiller le moteur avant de déplacer la tête laser pour éviter tout dommage.

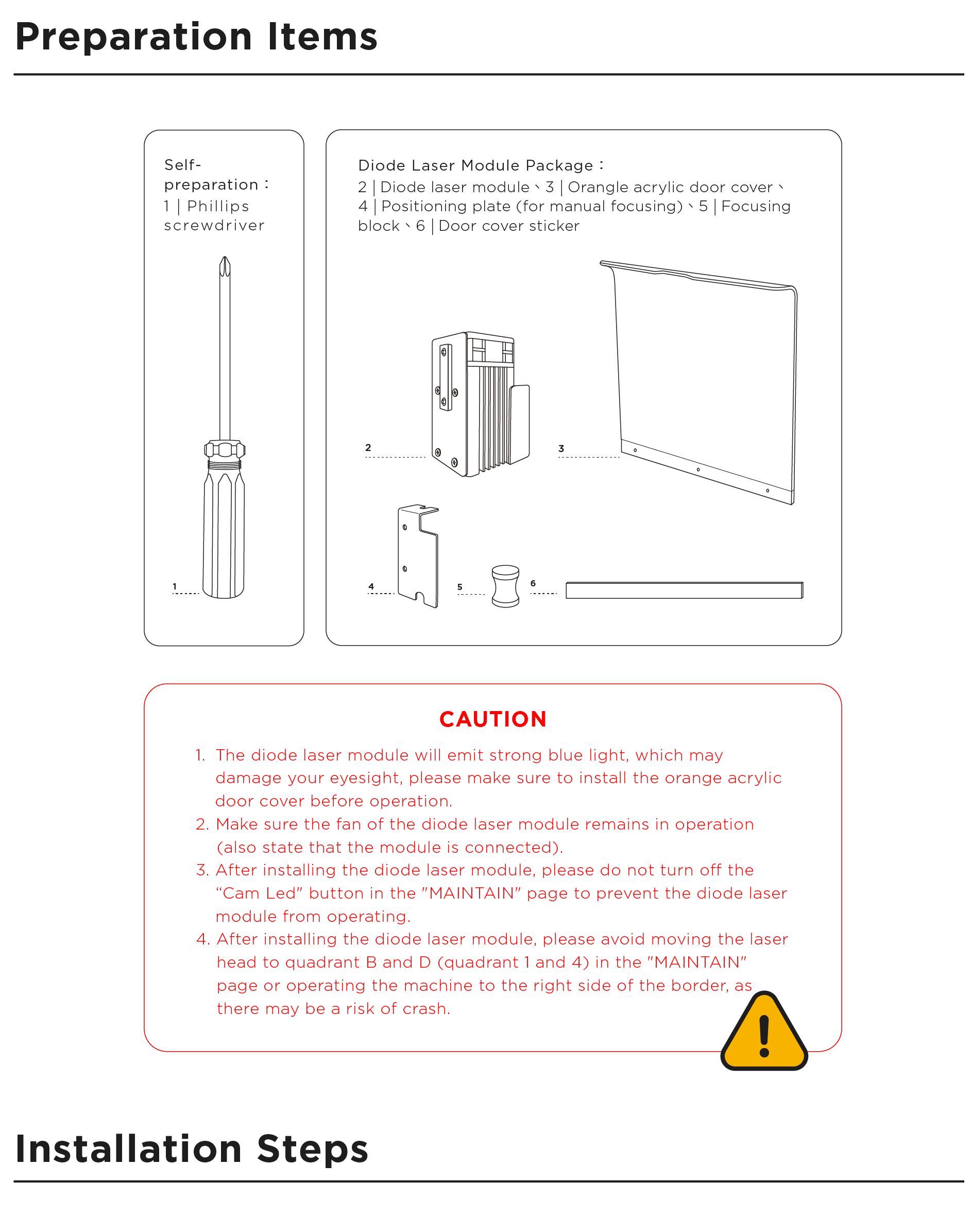

Éteignez la machine > Déplacez le support du module laser CO2 vers le haut > Fixez la plaque de positionnement au support du module laser CO2 > Installez le module laser à diode > Connectez le câble du module laser à diode > Remplacez le couvercle de porte en acrylique orange par un couvercle de porte en acrylique transparent > Allumez la machine.
*Si le beamo est équipé d'un module d'autofocus en option, vous pouvez commencer l'installation à partir de l'étape 4 après avoir éteint la machine ou en cliquant sur cette vidéo.
-
Éteignez la machine.
-
Déplacement du support du module laser CO2 vers le haut :
Dévissez la bague de fixation de la buse > déplacez le support du module laser CO2 vers le haut > serrez la bague de fixation de la buse.
3. Fixez la plaque de positionnement au support du module laser CO2 :
Utilisez un tournevis cruciforme pour desserrer la vis indiquée sur la figure ci-dessous > Décollez le film adhésif sur la plaque de positionnement > Collez la plaque de positionnement comme indiqué sur la figure > Verrouillez la vis > Laissez reposer pendant 12 heures.

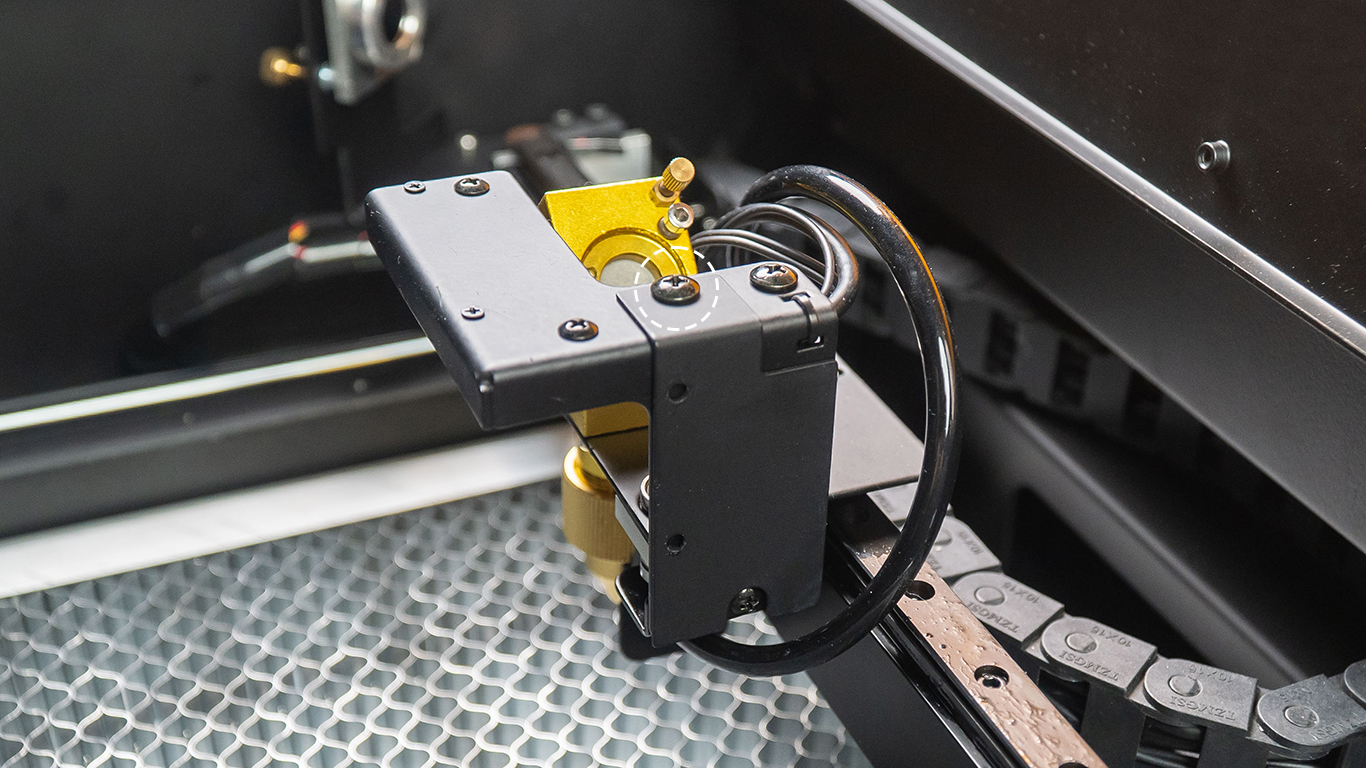

4. Installez le module laser à diode :

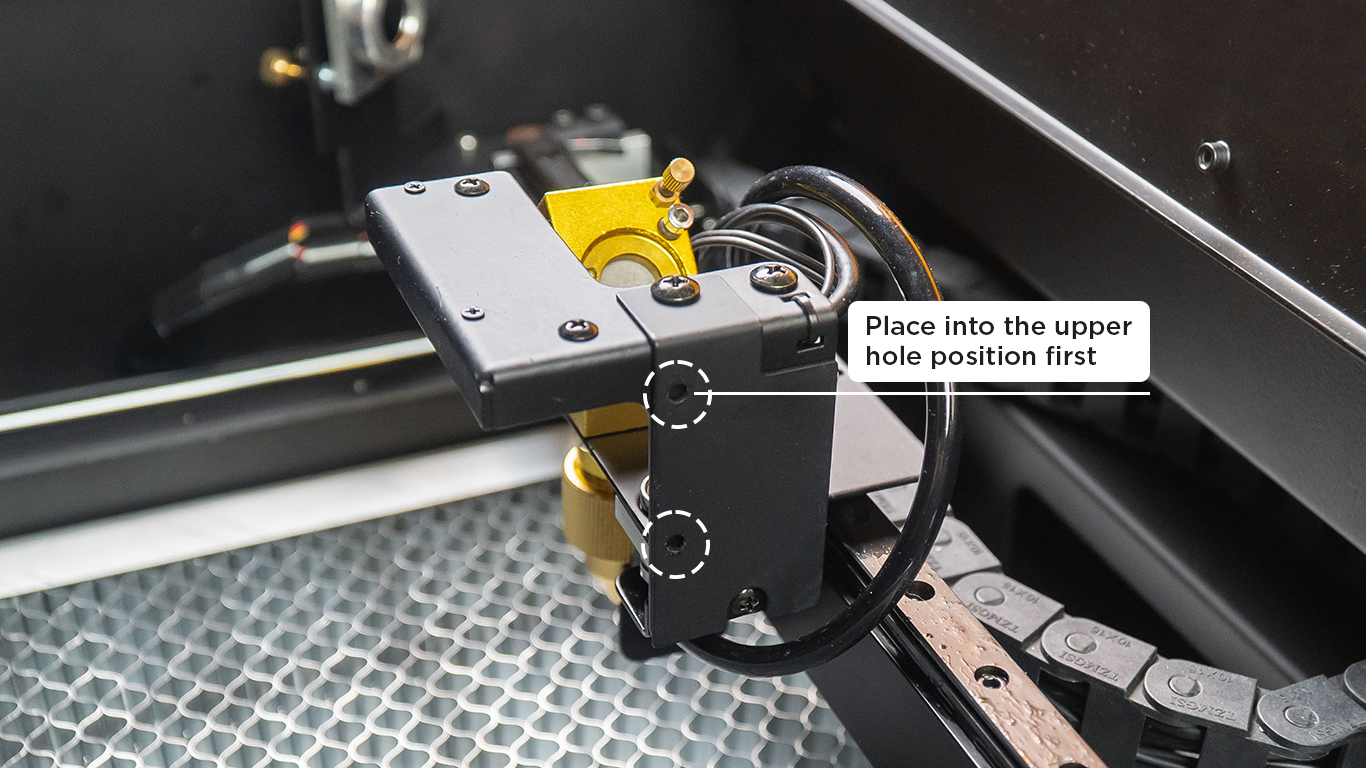

Insérez les broches de la diode dans les trous de la plaque de positionnement (ou du support du module d'autofocus), placez d'abord dans la position du trou supérieur pour une meilleure opération.
Remarque : L'emplacement du ventilateur est au-dessus.

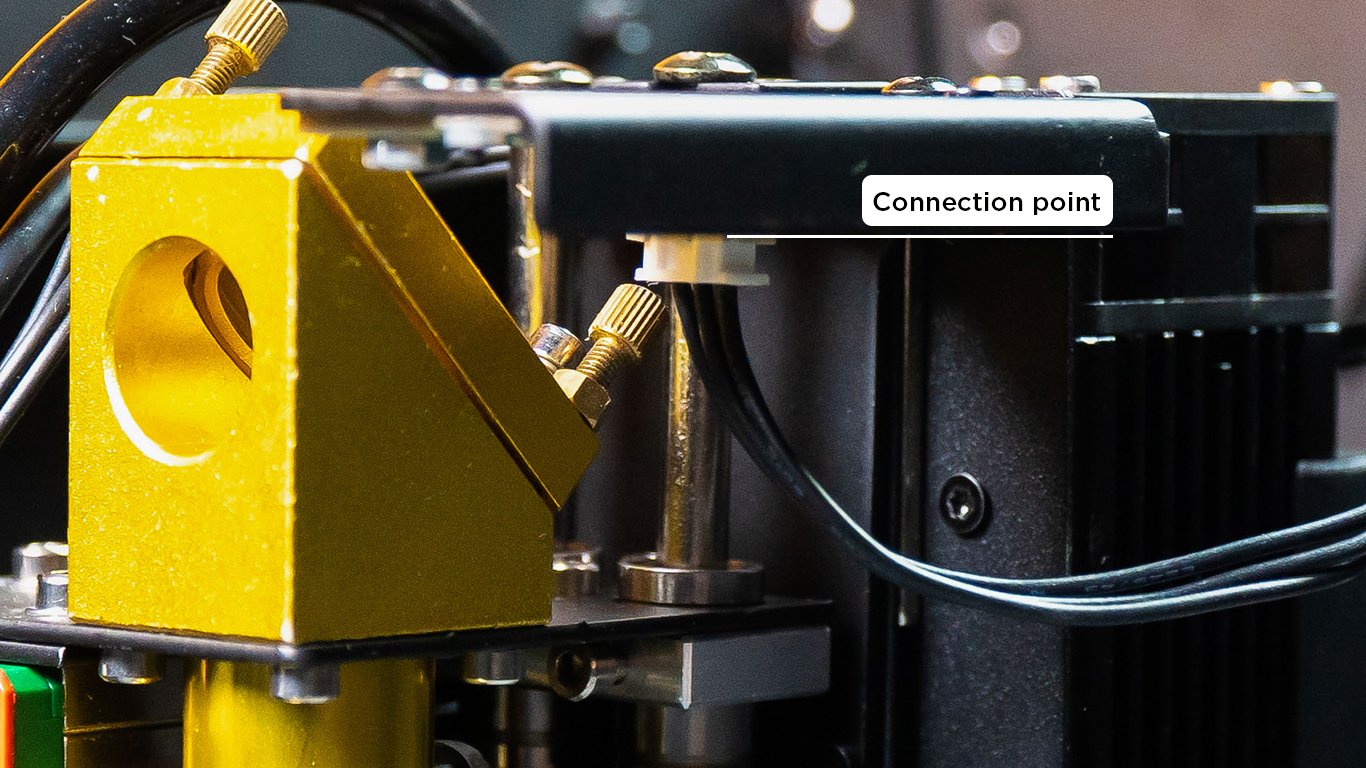

5. Connectez le câble du module laser à diode.
Remarque : Éloignez les mains de la lumière laser du module à diode.
6. Remplacez le couvercle de porte en acrylique orange par l'ancien couvercle de porte en acrylique transparent :
-

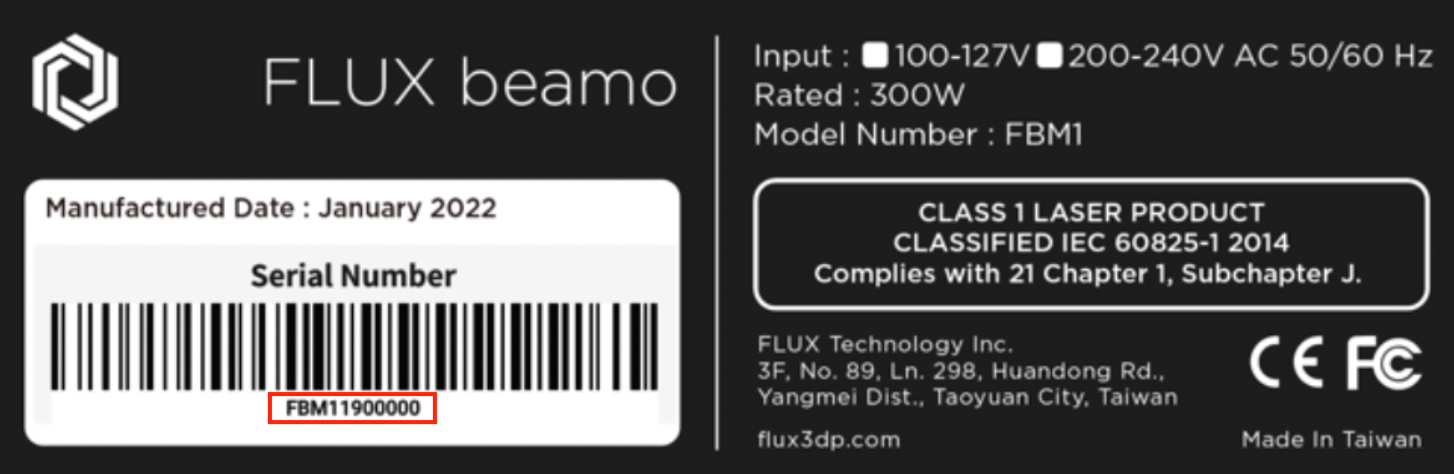

Avant l'installation, veuillez vérifier le numéro de série de votre beamo pour déterminer quelle instruction suivre. Le numéro de série sera à l'arrière de votre beamo comme sur l'image ci-dessous :
-
Pour une porte en acrylique de nouveau type (S/N après, supérieur ou égal à FBM12200004):
Veuillez suivre les instructions de la vidéo.
-
Pour une porte en acrylique de l'ancien type (N/S avant ou inférieur à FBM12200004):

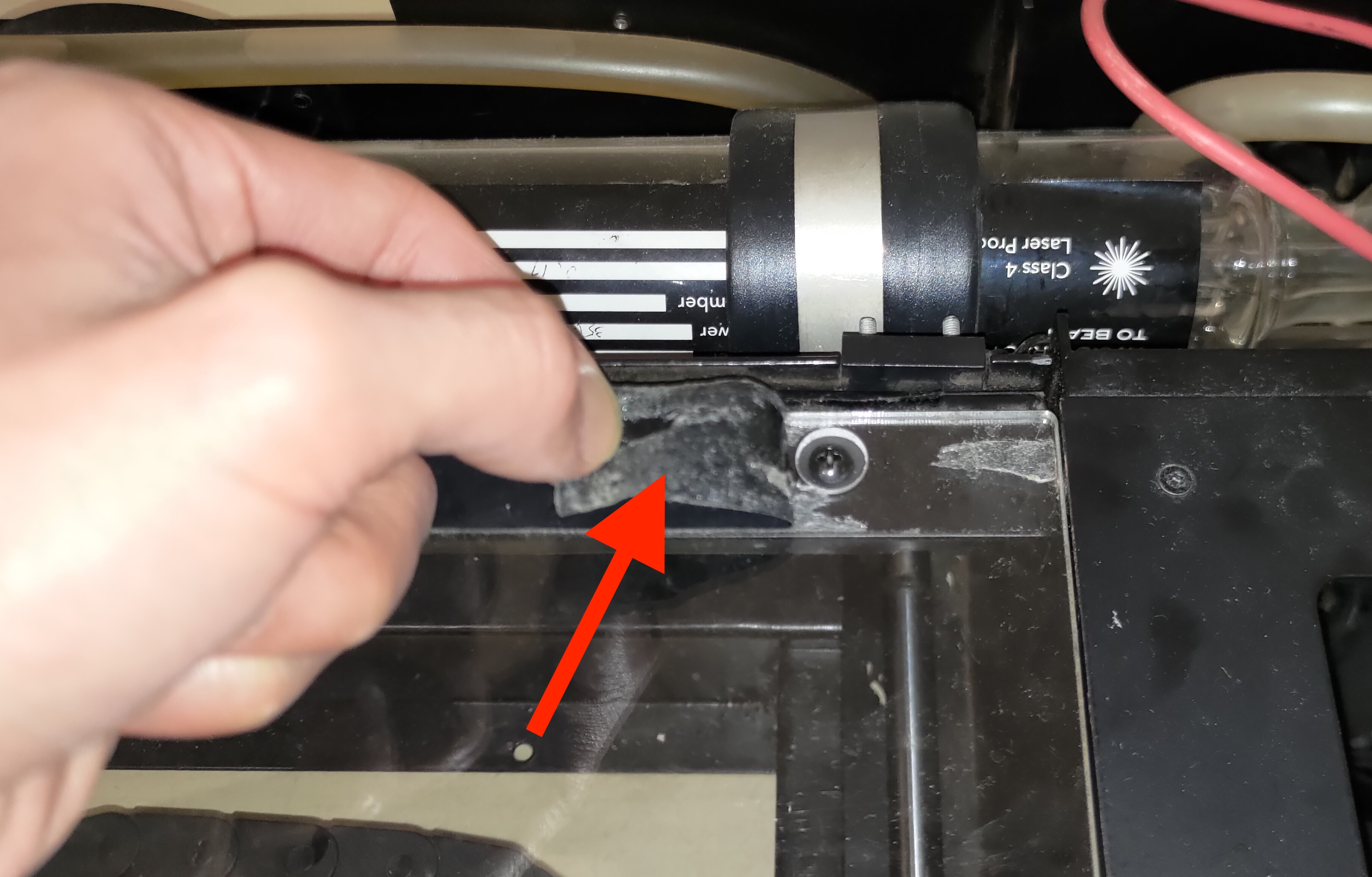

A. Déchirez l'autocollant noir. (Il n'est pas nécessaire de retirer le couvercle arrière.)

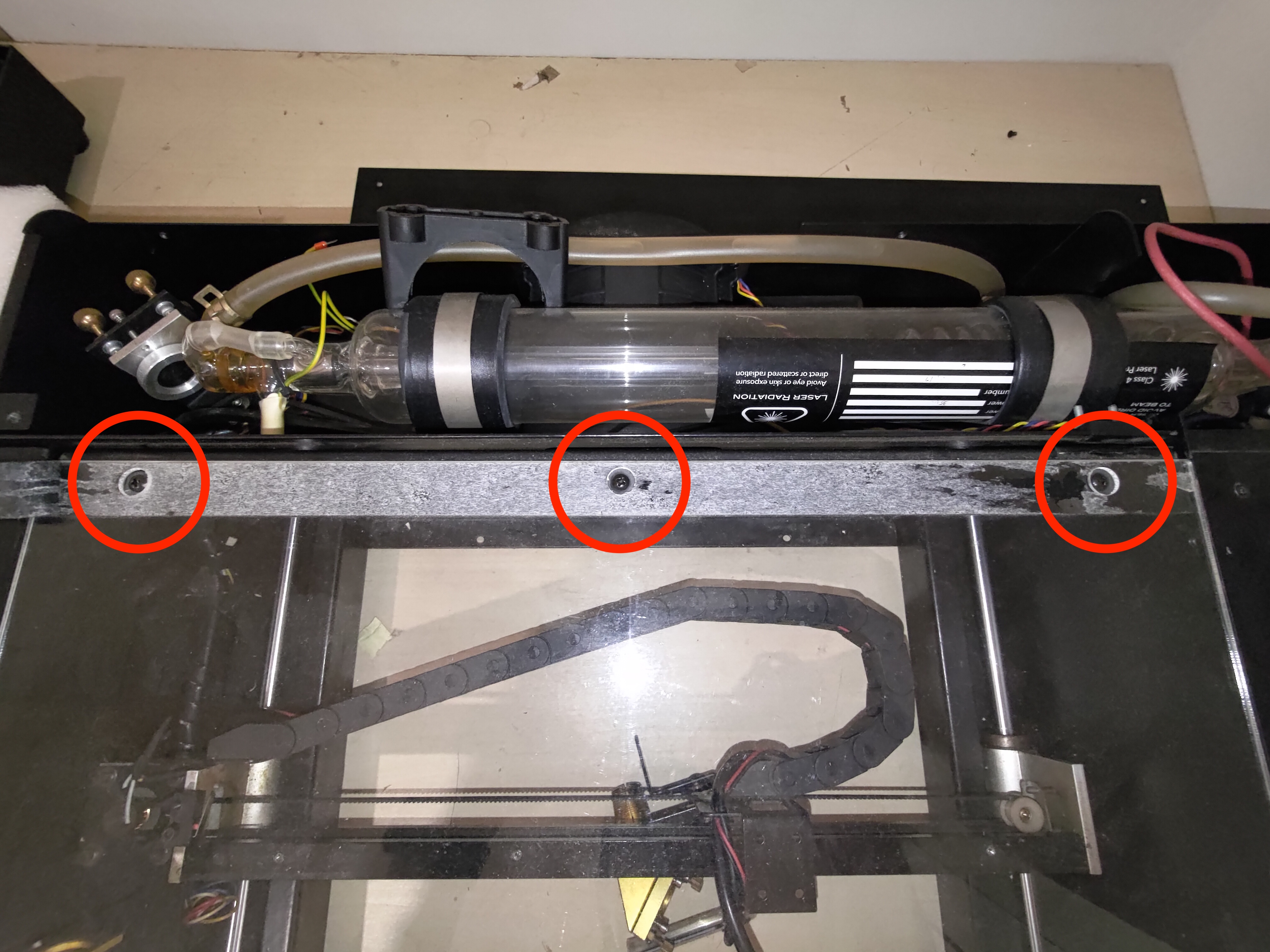

B. Utilisez un tournevis cruciforme pour desserrer les trois vis du couvercle de porte en acrylique transparent.
(Veuillez conserver les vis pour une utilisation ultérieure.)

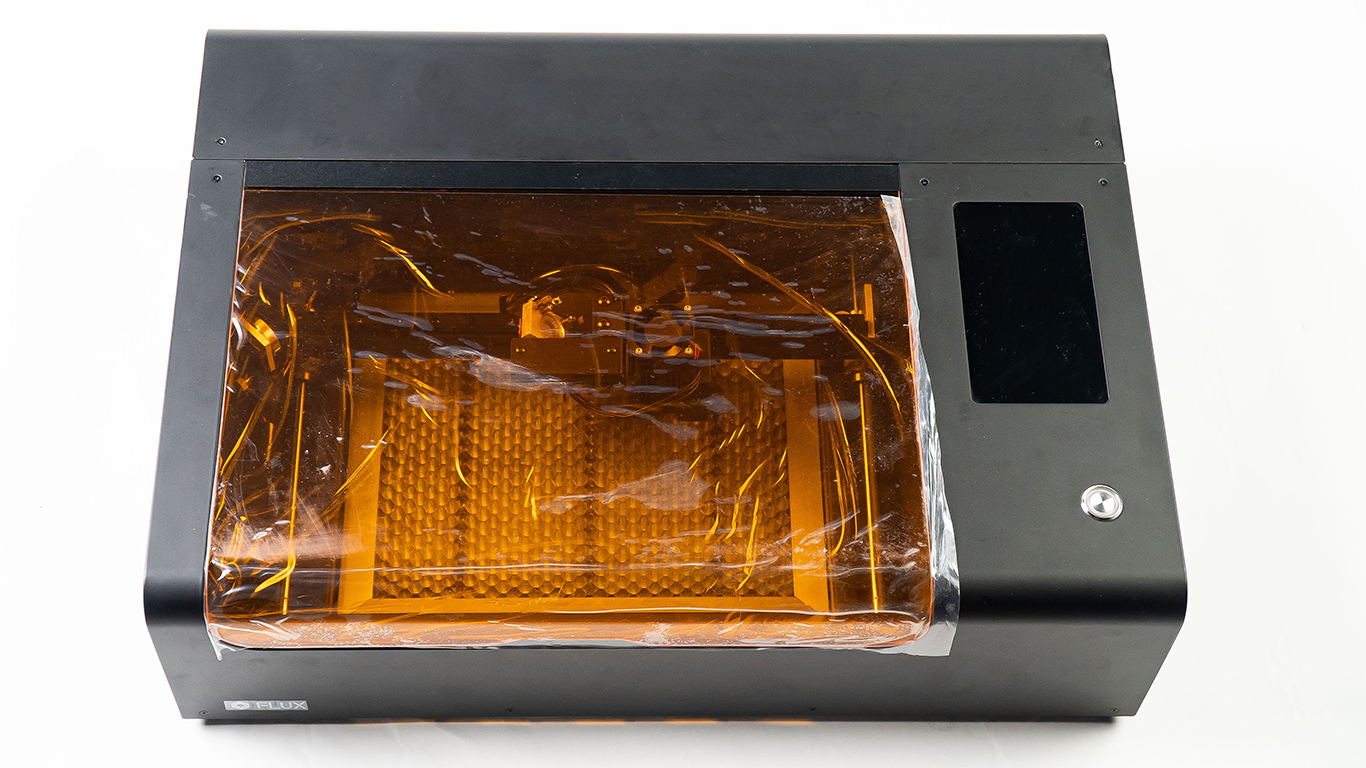

C. Remplacez le couvercle de porte en acrylique transparent par le couvercle de porte en acrylique orange.
(Il est facultatif de conserver ou de retirer le film protecteur sur le couvercle orange.)
D. Revissez les vis qui ont été retirées à l'étape B.
E. Appliquez le nouvel autocollant noir pour cacher les vis et l'installation sera terminée.
7. Allumez la machine et elle est prête à fonctionner.
*N'utilisez pas le panneau tactile pour contrôler la tête laser en mode Maintenance lorsque le module laser à diode est monté. Si vous souhaitez déplacer la tête en mode Maintenance, pveuillez déverrouiller le moteur avant de déplacer la tête laser pour éviter tout dommage.
Étant donné que la position de sortie du laser du module laser à diode est différente de celle du laser CO2, un étalonnage est nécessaire pour obtenir la valeur de décalage entre les têtes laser.
* Avant d'étalonner le module laser à diode, assurez-vous que l'étalonnage de la caméra est précis ("Calibrate Camera" a été effectué).
1. Étalonnage du module laser à diode, préparation de la mise au point :
Sélectionnez le nom de la machine dans le menu sous "Machine" > "Calibrate Diode Laser Module" > Mettez au point sur un papier blanc > Tracez l'image d'étalonnage.
Si le module laser à diode n'est pas étalonné, la position de gravure peut dévier.
2. Alignez l'extérieur du carré rouge avec le carré central des lignes de la grille :
Seul le déplacement peut être ajusté jusqu'à ce que le carré rouge coïncide avec le carré central des lignes de la grille (en alignant l'extérieur du carré rouge avec le carré découpé). Si la taille du carré rouge est incorrecte, vous devez refaire "Calibrate Camera".
3. Prévisualisez la zone des lignes de grille gravées.
4. Assurez-vous que le module laser à diode est correctement étalonné :
Le papier doit être fixé pour éviter les changements de position pendant la gravure. Dessinez un objet à une certaine position, créez le même objet à la même position sur une autre couche, et utilisez le laser CO2 et le module laser à diode pour graver les deux couches respectivement. Si les positions de gravure se chevauchent correctement, alors le module laser à diode est correctement étalonné ; si les résultats ne se chevauchent pas, alors "Calibrate Camera" et "Calibrate Diode Laser Module" doivent être effectués à nouveau. Évitez les graphiques vectoriels fermés comme objets, sinon la gravure sera coupée et ne pourra pas être comparée.
5. L'étalonnage du module laser à diode est terminé.
Remplacez le matériau de gravure > ouvrez le logiciel "Diode Laser" > faites la mise au point sur l'objet > prévisualisez avec la caméra > modifiez l'objet de gravure > ajustez les paramètres et lancez la tâche.
1. Remplacez le matériau de gravure :
Remplacez le papier blanc d'étalonnage par le matériau de gravure.
2. Ouvrez le logiciel "Diode Laser" :

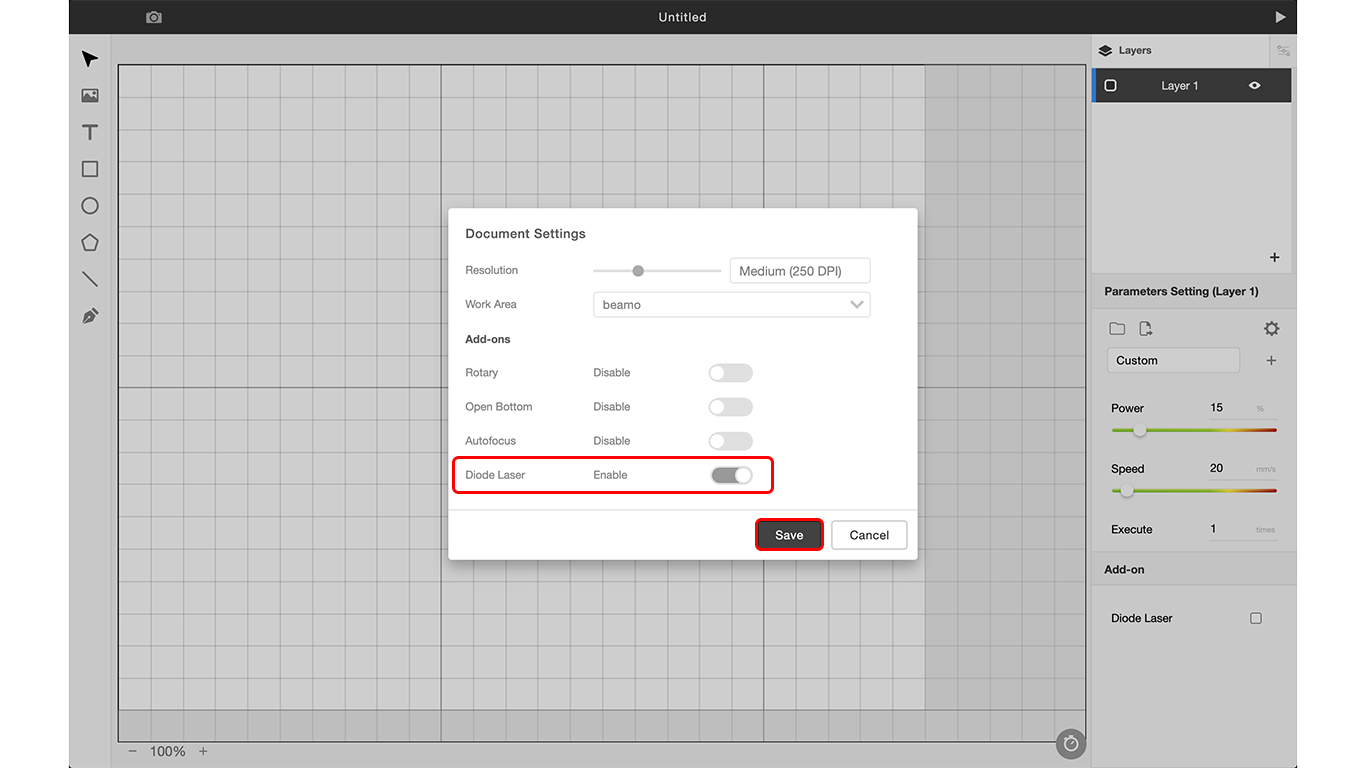

Menu > "Édition" > "Paramètres du document" > Activez "Diode Laser" > "Enregistrer".
Si "Diode Laser" n'est pas activé, la limite de portée de l'affichage du logiciel ne peut pas être activée et il peut y avoir un risque de crash de la diode. Lorsque la fonction "Diode Laser" est activée, l'option "Diode Laser" apparaît sous les paramètres.

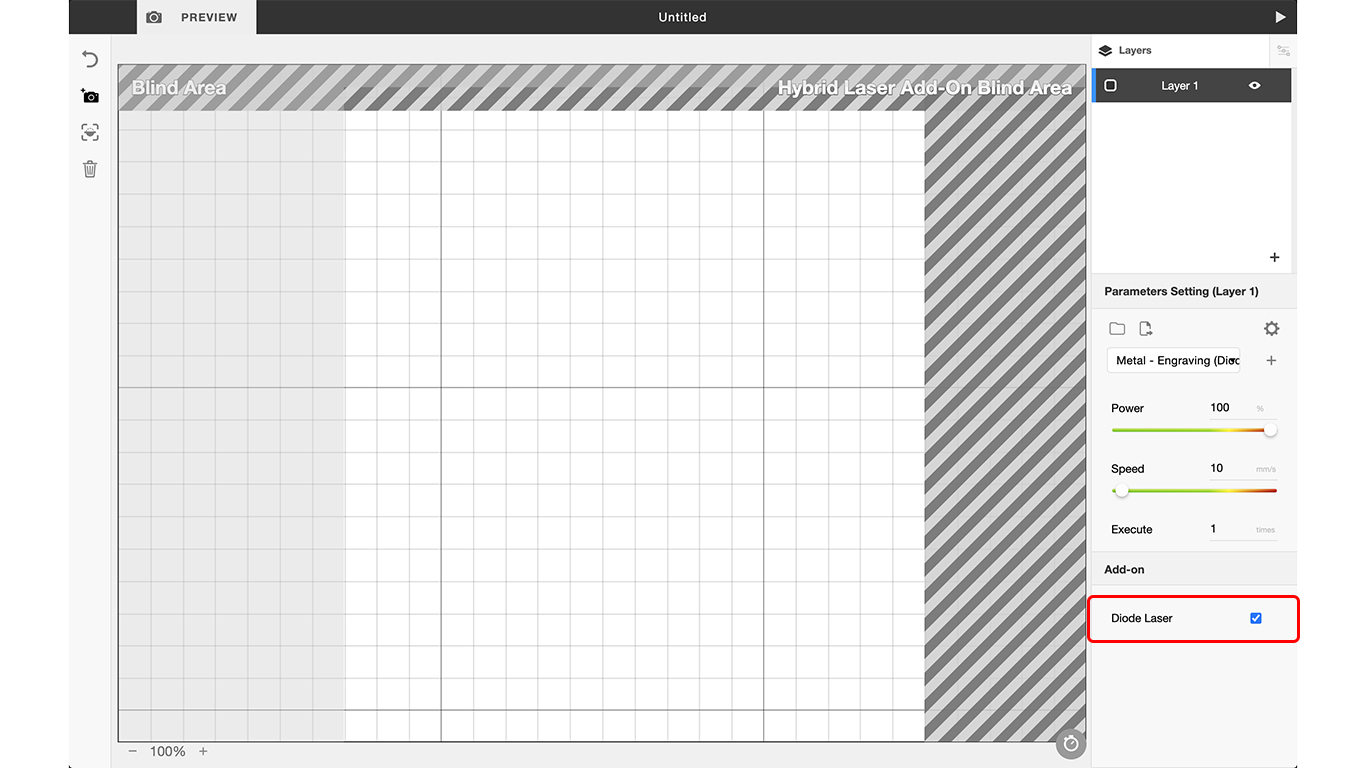

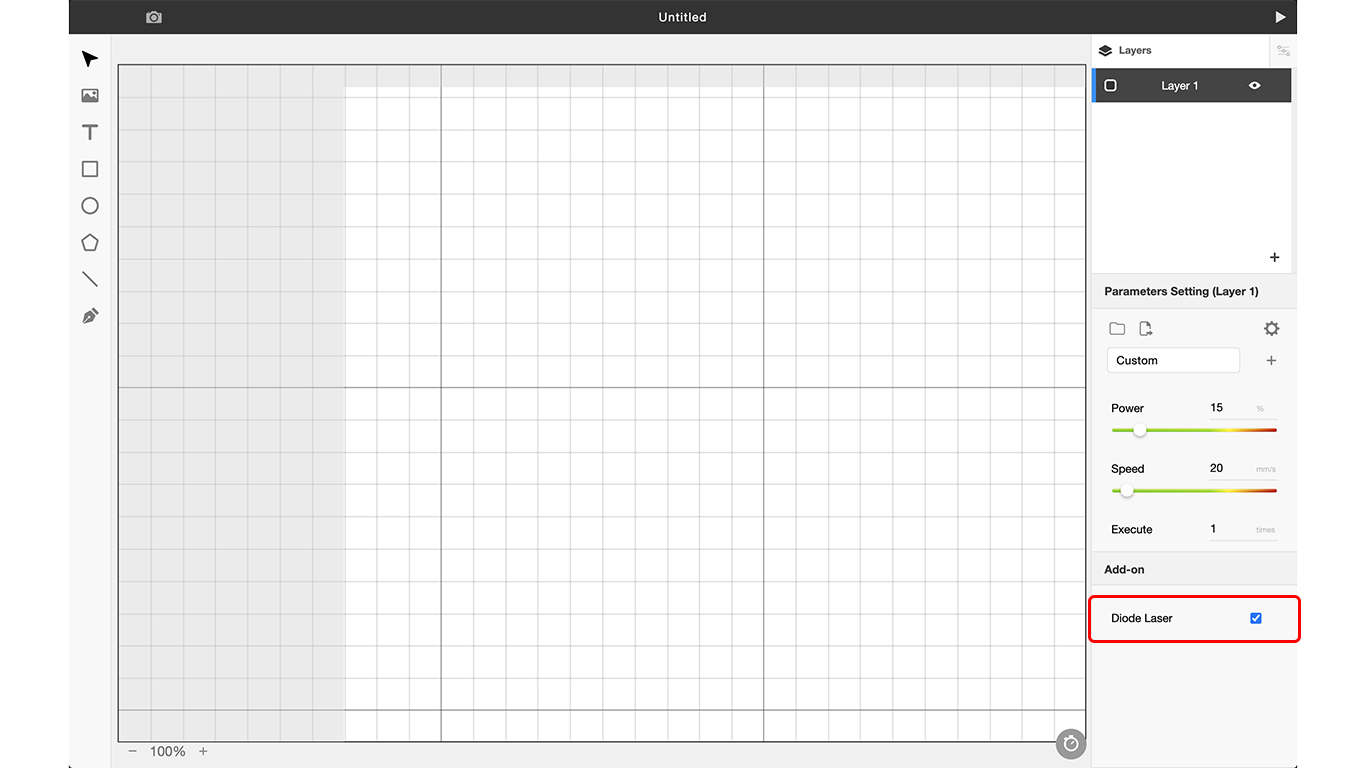

Après avoir coché la case, vous pouvez utiliser le module laser à diode pour la gravure sur cette couche.
- Pour les couches avec "Diode Laser" cochée, la zone de travail sera limitée par une zone grise.
- Si "Diode Laser" n'est pas coché, la couche sera gravée et coupée avec le laser CO2 ; évitez de placer l'objet gravé trop près du côté droit, sinon il y a un risque que le module laser à diode heurte la machine.
Si le module laser à diode est fréquemment utilisé, vous pouvez définir que le laser à diode soit activé par défaut (Menu > "Beam Studio" > "Préférences" > Add-on - Diode Laser par défaut : On).
- Arrière-plan gris : la zone qui ne peut pas être gravée par le module laser à diode (le module laser à diode ne peut pas atteindre la gauche). Si "Diode Laser" n'est pas coché, l'arrière-plan gris sera tourné vers le côté droit de la machine. Le laser CO2 ne peut pas fonctionner là-bas car la tête laser ne peut pas atteindre la droite.
- Motif hachuré : la zone qui ne peut pas être prévisualisée par la caméra (la position obstruée par le module laser à diode)
Zone de travail | Après l'installation, la zone de travail du laser à diode est de 230 mm x 200 mm, la zone de travail du laser CO2 sera réduite à 250 mm x 200 mm
3. Faites la mise au point sur l'objet :

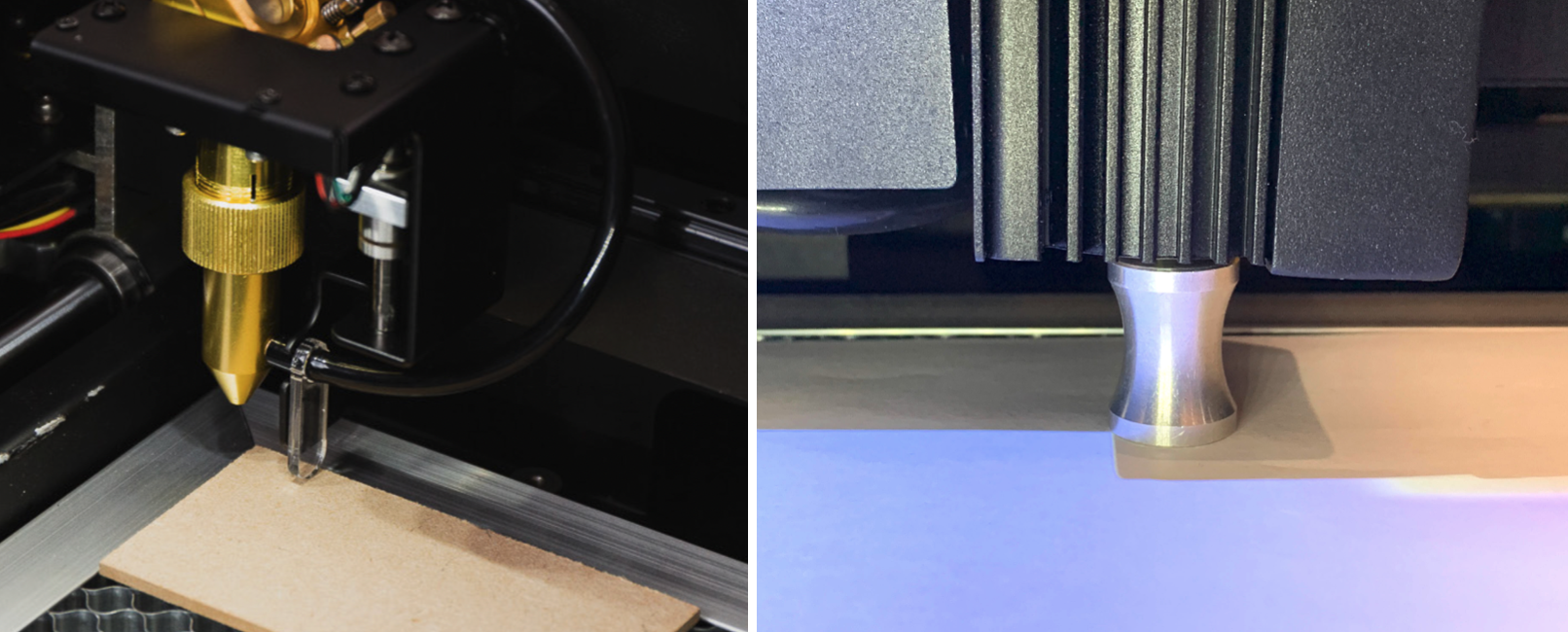

- Pour une mise au point manuelle, vous pouvez utiliser une sonde de mise au point ou un bloc de mise au point, desserrez la bague de fixation de la buse et faites toucher le matériau de gravure par la sonde de mise au point, puis serrez la bague de fixation de la buse et faites pivoter la sonde de mise au point après avoir terminé la mise au point. (Distance focale : 12 mm)
- Pour l'autofocus, double-cliquez sur le bouton latéral de l'add-on pour que la sonde touche le matériau de gravure.
4. Aperçu de la caméra :
Prévisualisez la portée du matériau de gravure.
5. Modifiez l'objet de gravure.
6. Ajustez les paramètres et lancez la tâche :
Le module laser à diode doit fonctionner avec une puissance plus élevée, sinon il ne peut pas graver le matériau.

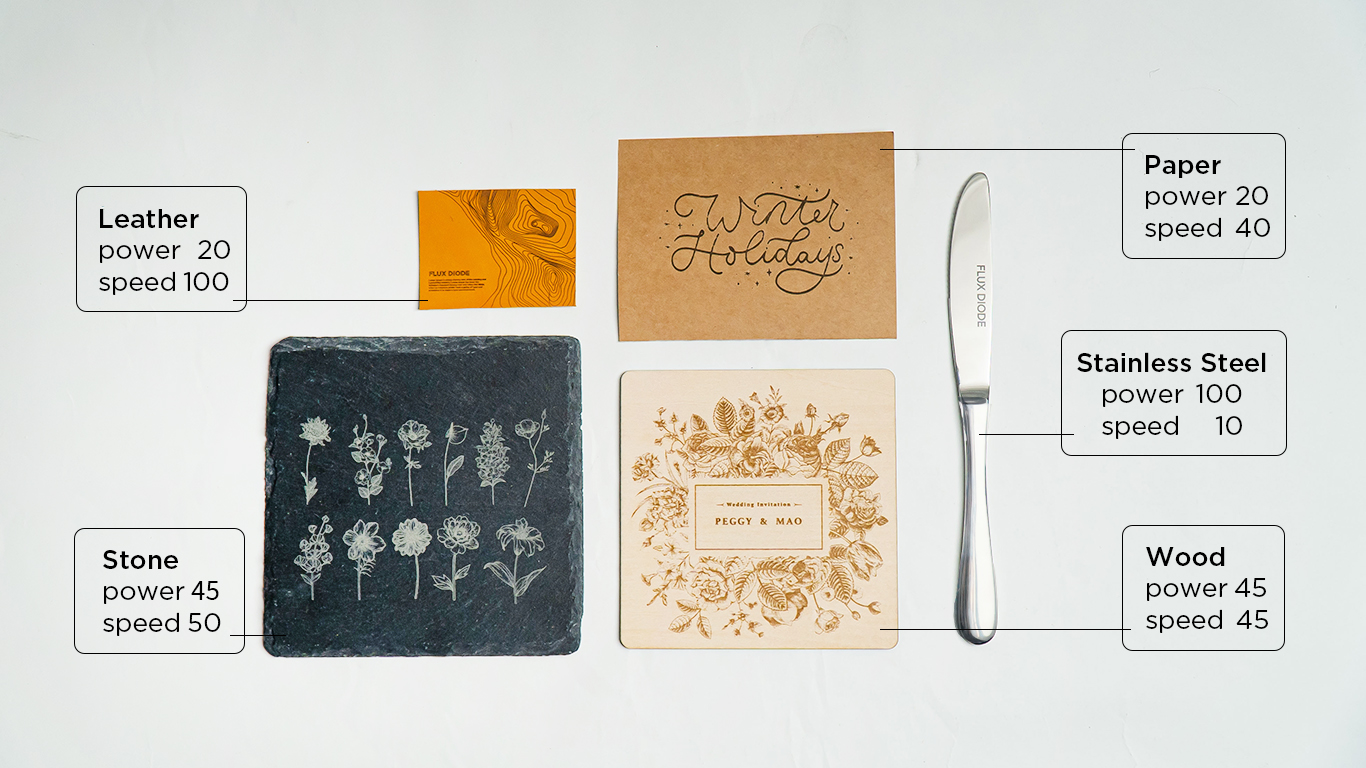

En général, il est recommandé d'utiliser une puissance de 100% et une vitesse de 4~10mm/s lors de la gravure de l'acier inoxydable.
L'effet de gravure réel est soumis à vos propres résultats de test.
Le module laser à diode ne produit pas de lumière.
Causes possibles :
-
Beam Studio n'a pas activé le module laser à diode selon les étapes ci-dessus.
-
Le réglage "Power Rate" sur la machine est beaucoup trop bas, veuillez le réajuster à la valeur par défaut de 1.0.
-
Le module laser à diode n'est pas allumé :
Si ce n'est pas le cas, allez à la page "MAINTAIN" et cliquez sur le bouton "Cam Led". Si le ventilateur commence à fonctionner, cela signifie que la diode est allumée. (Le bouton "Cam Led" est l'interrupteur du module laser à diode.)
*Si les étapes ci-dessus ne permettent toujours pas de résoudre le problème, veuillez contacter l'équipe du service client.
