beamo - Utilisation du module laser à diode

Le module complémentaire laser à diode est équipé d'un laser à diode de 5W. Grâce à ses différentes longueurs d'onde, il peut graver directement sur l'acier inoxydable.

N'utilisez pas le panneau tactile pour contrôler la tête laser en mode Maintenance lorsque le module laser à diode est installé. Si vous souhaitez déplacer la tête en mode Maintenance, veuillez déverrouiller le moteur avant de déplacer la tête laser pour éviter tout dommage.1. Activation du laser à diode

Après avoir installé le module complémentaire laser à diode, le laser à diode peut être contrôlé dans Beam Studio, en basculant entre les différents types de laser selon les couches.

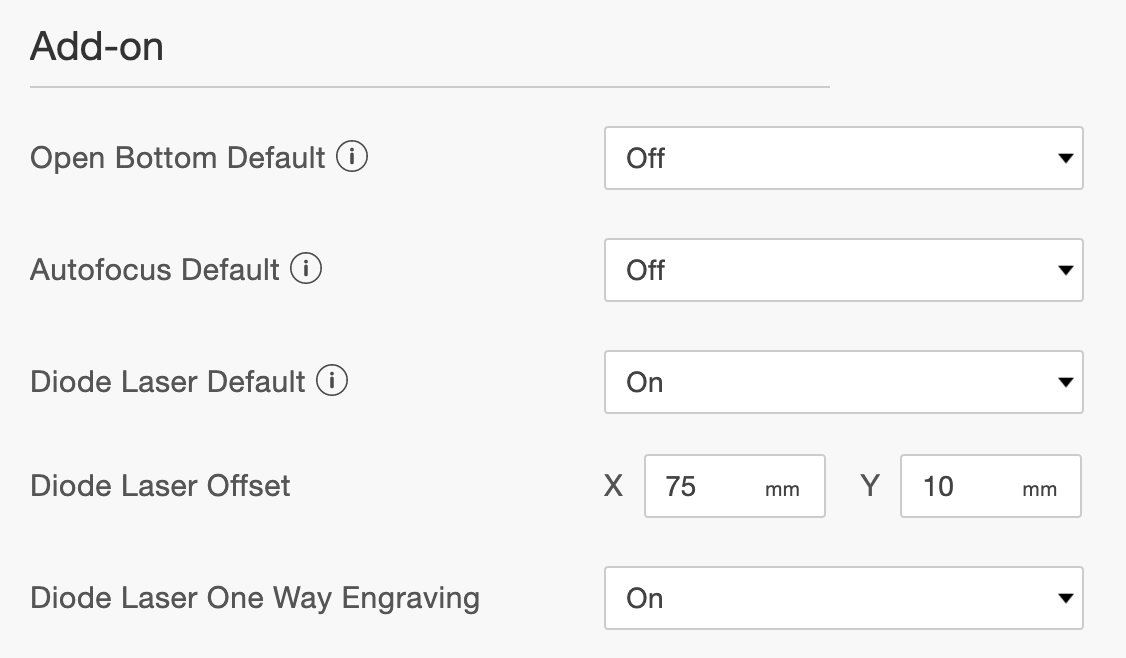

Pour utiliser le module complémentaire laser à diode, accédez aux "Préférences"

(Mac : Menu > Beam Studio > Préférences ; Windows : Menu > Fichier > Préférences) et sélectionnez l'optionlaser à diode dans les modules complémentaires. Pour définir les valeurs de décalage, veuillez vous référer à l'étape 2. Dans

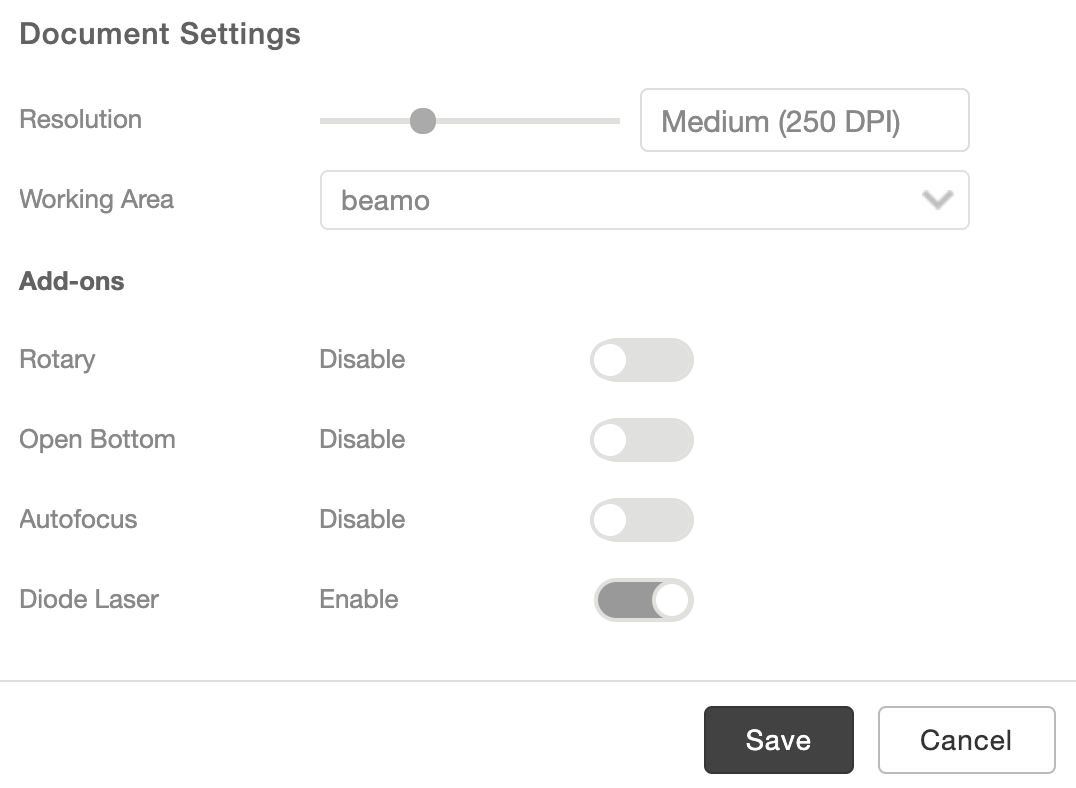

In il est possible d'activer ou de désactiver le module complémentaire laser à diode pour des fichiers individuels.2. Calibrage du laser à diode

Avant d'utiliser le laser à diode, il est nécessaire de le calibrer pour obtenir les valeurs de décalage entre les têtes laser. En effet, dans le module complémentaire laser à diode, la position à laquelle le laser se produit varie selon les lasers. Le calibrage peut être effectué via

"Menu > Machine > 'Votre Machine' > Calibrer le module complémentaire laser à diode" . Les étapes sont similaires au calibrage de la caméra.3. Changement de lasers

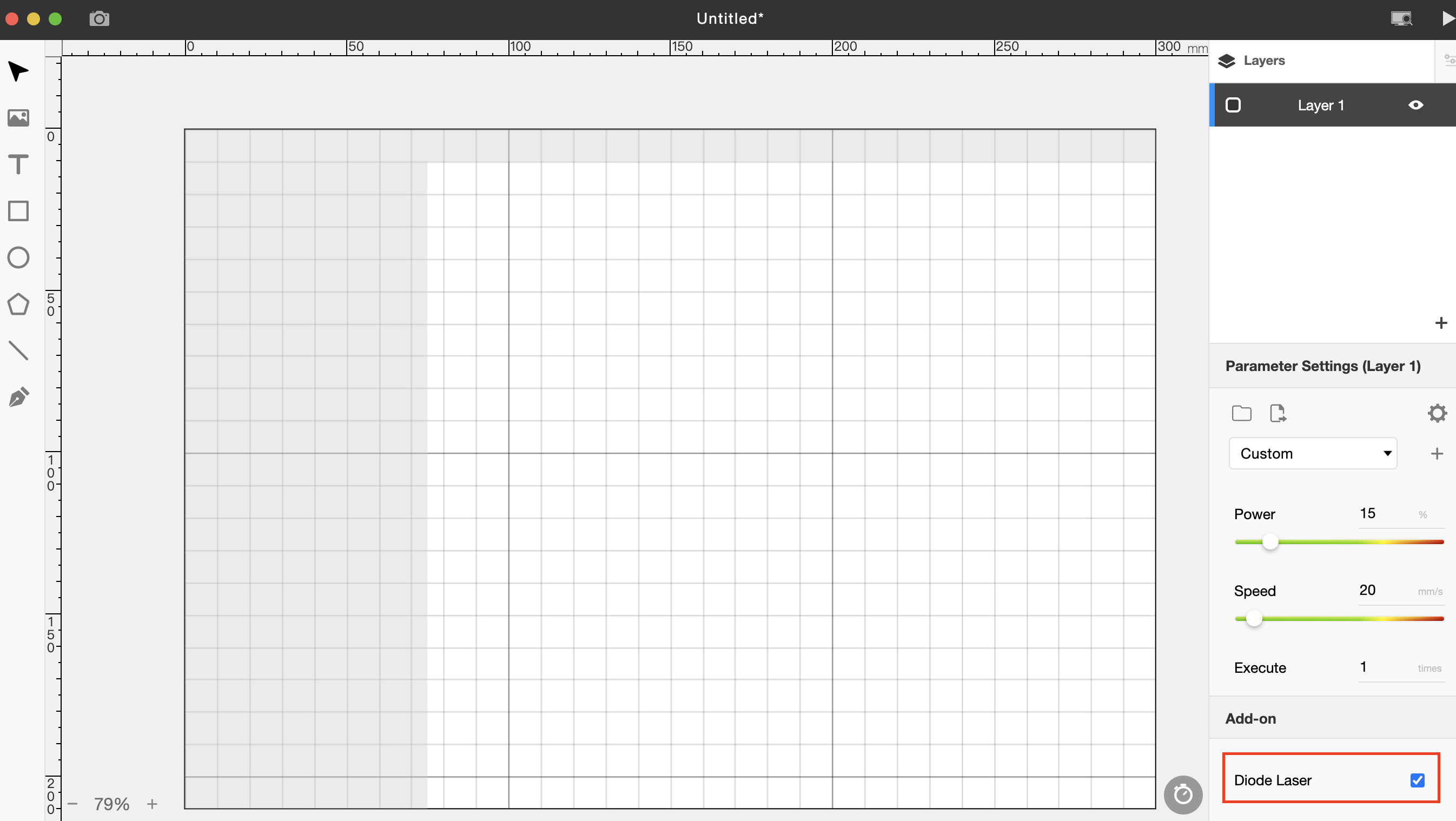

Après avoir activé le laser à diode, une option supplémentaire "laser à diode" est disponible dans le panneau des paramètres laser des calques. Après avoir sélectionné cette option, la fonction laser à diode du module complémentaire sera activée dans le calque ciblé.

Dans le calque où la fonction laser à diode est sélectionnée, notez que certaines parties de la zone de travail sont restreintes (affichées en gris). Les restrictions dans le coin supérieur droit sont dues au fait que, dans le module complémentaire laser à diode, la position à laquelle le laser à diode se produit est située dans le coin inférieur gauche, ce qui entraîne une certaine partie du coin supérieur droit qui ne peut pas être traitée. Les restrictions de zone dans le coin inférieur gauche sont dues à la taille du module complémentaire laser à diode, qui empêche la tête laser d'atteindre cette zone particulière.

Zone de travail | Après l'installation, la zone de travail du laser à diode sera de 230mm x 200mm ; la zone de travail du laser CO2 sera réduite à 250mm x 200mm

Zone de travail |Après l'installation, la zone de travail du laser à diode sera de 230 mm x 200 mm ; la zone de travail du laser CO2 sera réduite à 250 mm x 200 mm

4. Paramètres recommandés

4. Paramètres recommandés

5. Autres

Des pourcentages de puissance plus élevés sont autorisés pour le laser à diode. Nous recommandons de régler la puissance à 100% pour l'acier inoxydable et la vitesse entre 3 et 5 mm/s.

1. 1. 5. Autres
   2. Absence d'émission du faisceau laser de la tête du laser à diode :
   3. Les étapes précédentes dans Beam Studio n'ont pas été suivies correctement.

Le "Taux de puissance" est trop faible. Veuillez le régler sur "x1.0" Le signal du module laser à diode n'est pas connecté

• • • Vérifiez que le ventilateur situé sur le dessus du module laser à diode fonctionne. Si ce n'est pas le cas,
    • veuillez vérifier les points suivants :
