beamo - Installation du module complémentaire d'autofocus

 Pour votre propre sécurité, veuillez éteindre la machine et la débrancher.

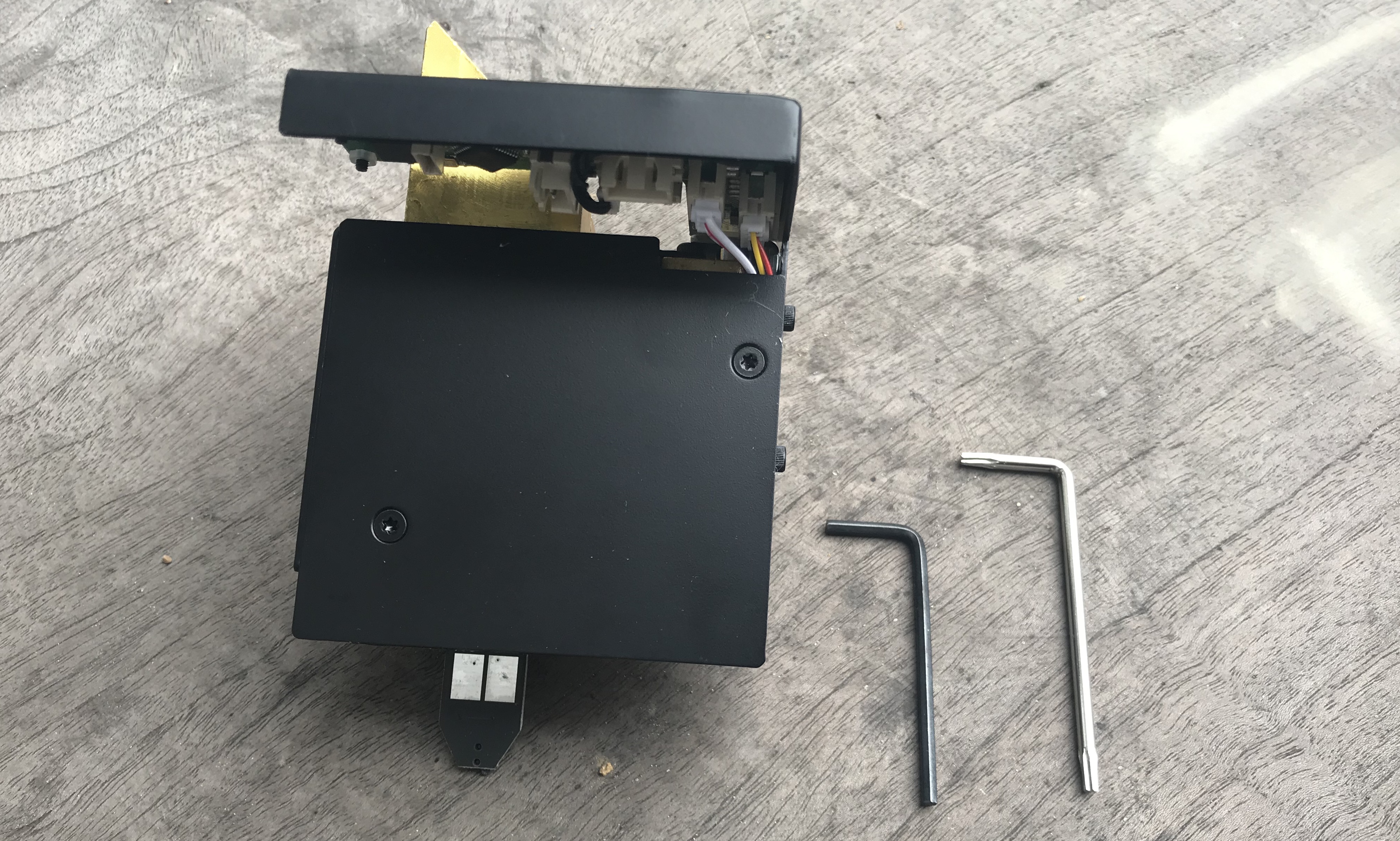

①Module d'autofocus ②Clé Allen ③Clé en étoile (dans l'emballage d'origine de beamo)

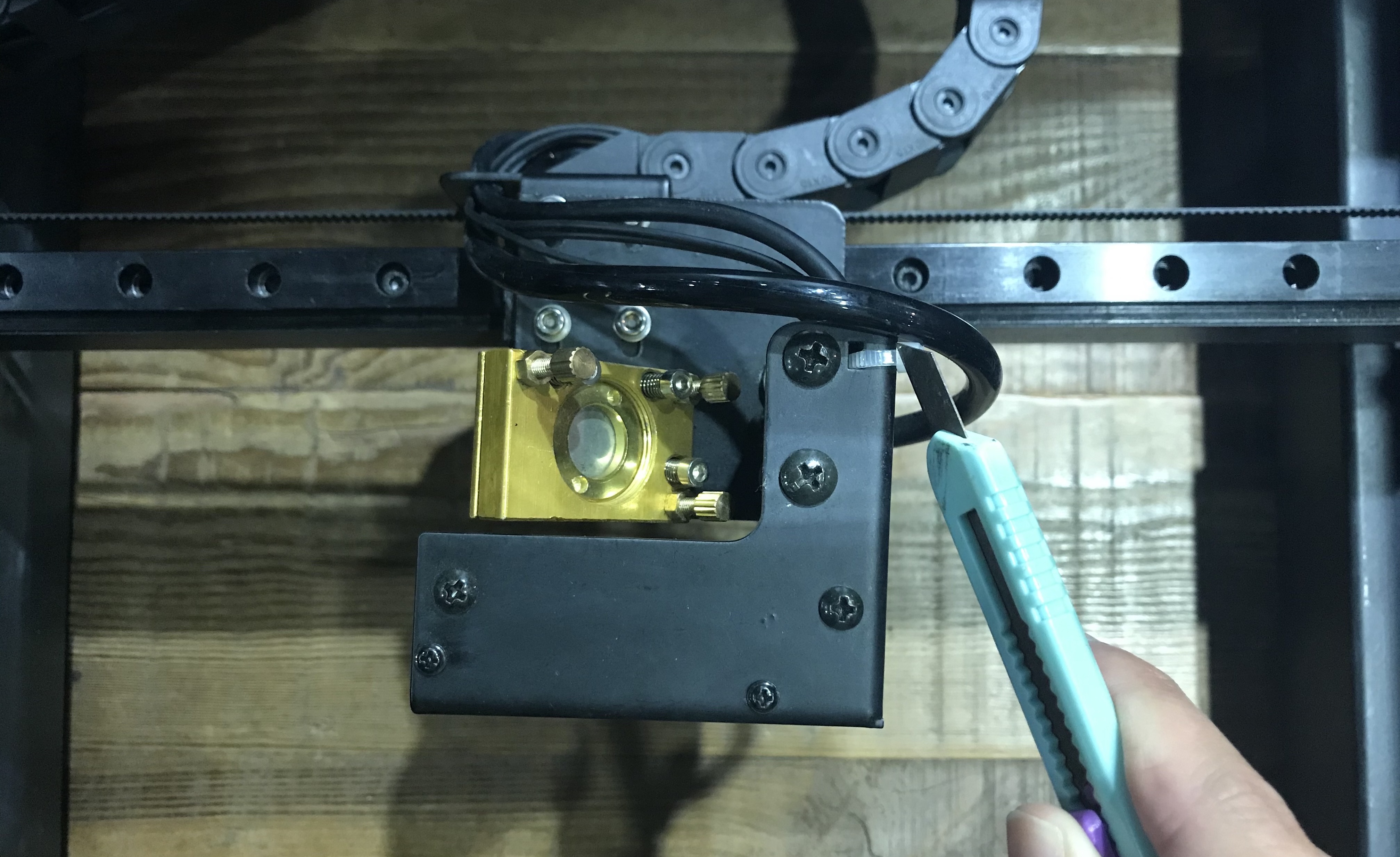

1. Coupez l'attache en plastique qui maintient le câble.

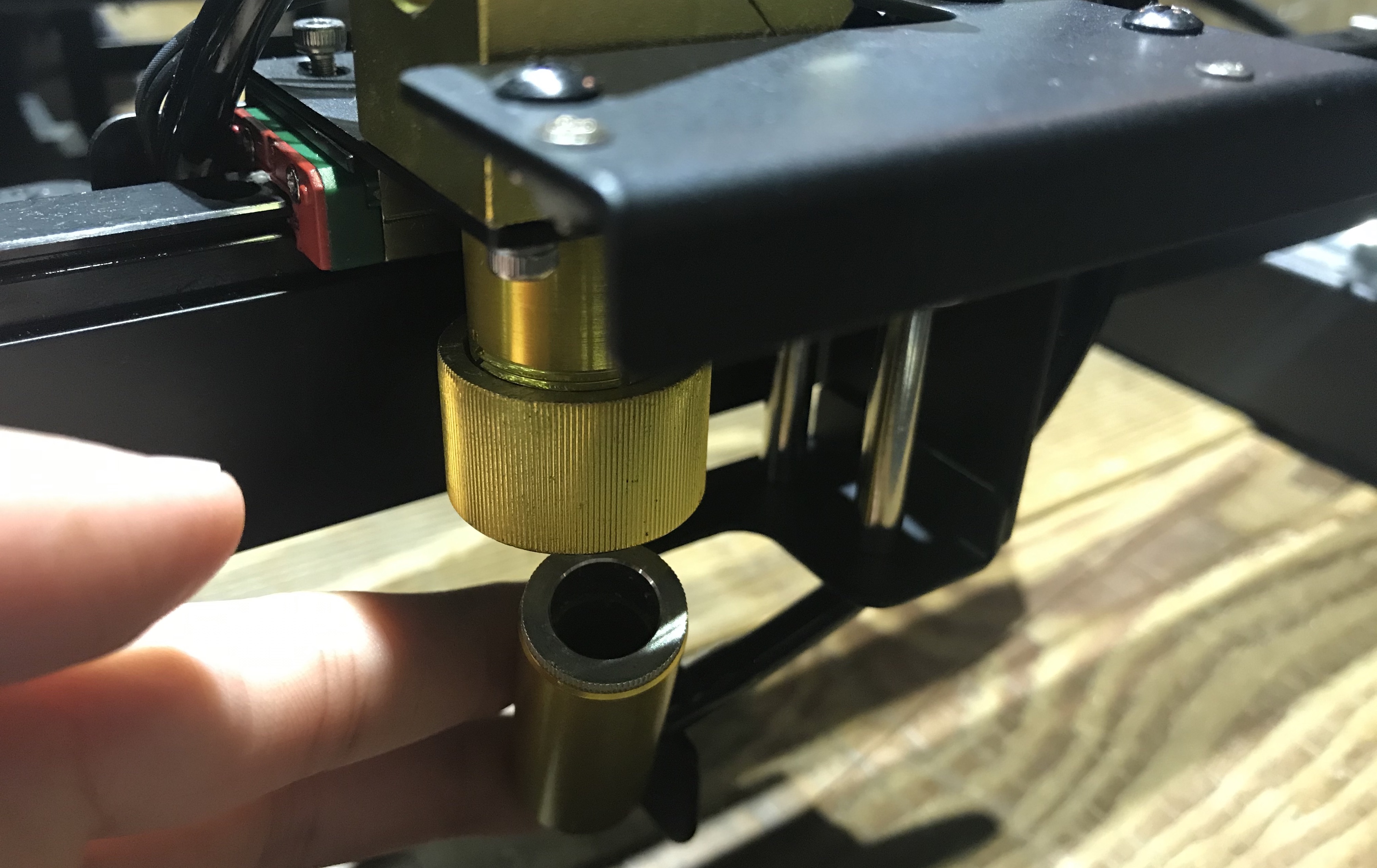

2. Desserrez la bague de mise au point de la tête laser et retirez la tête laser.

3. Desserrez les 4 vis qui maintiennent le module laser sur le rail avec la clé Allen.

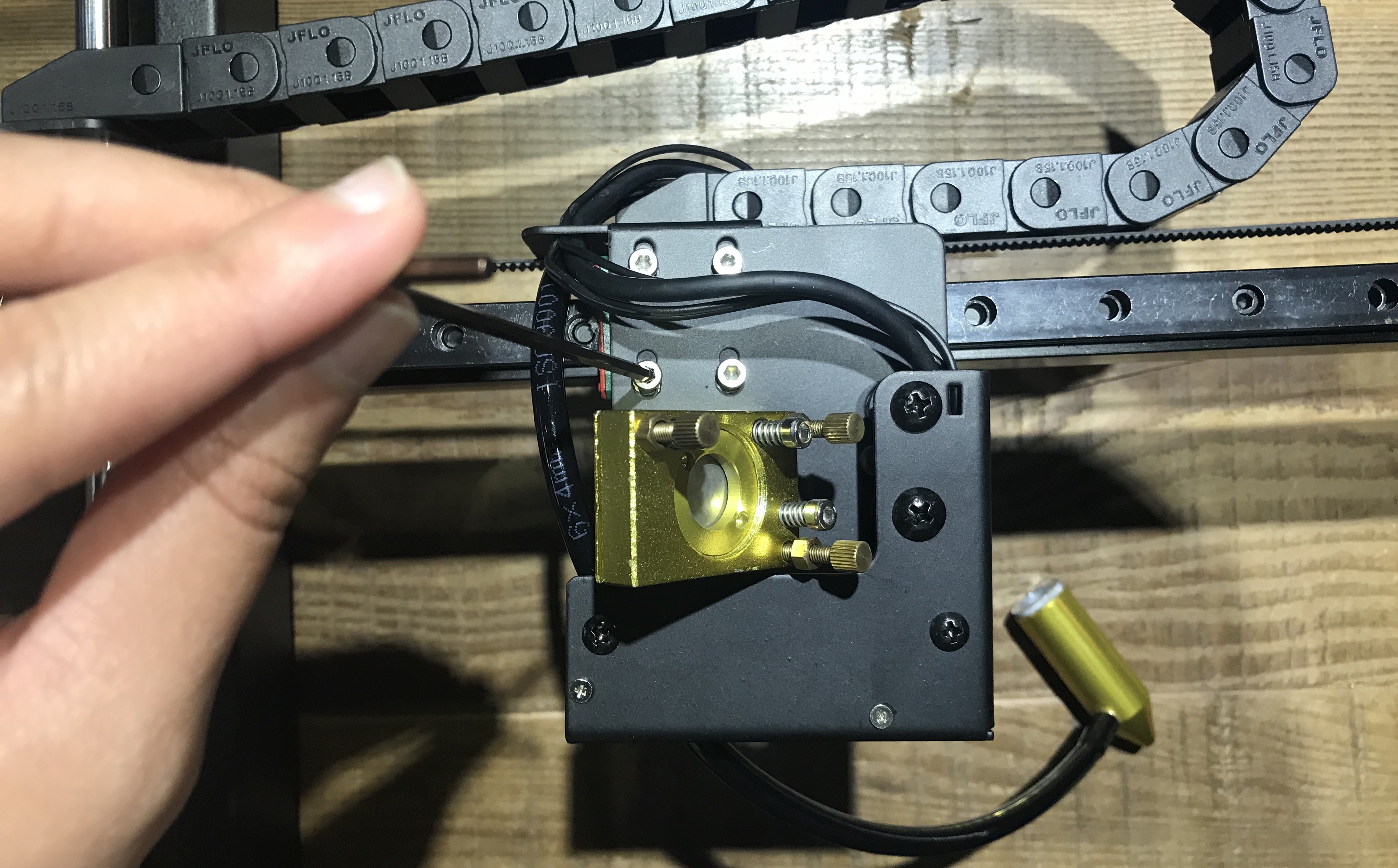

4. Retirez le câble de la caméra et le fil de la LED.

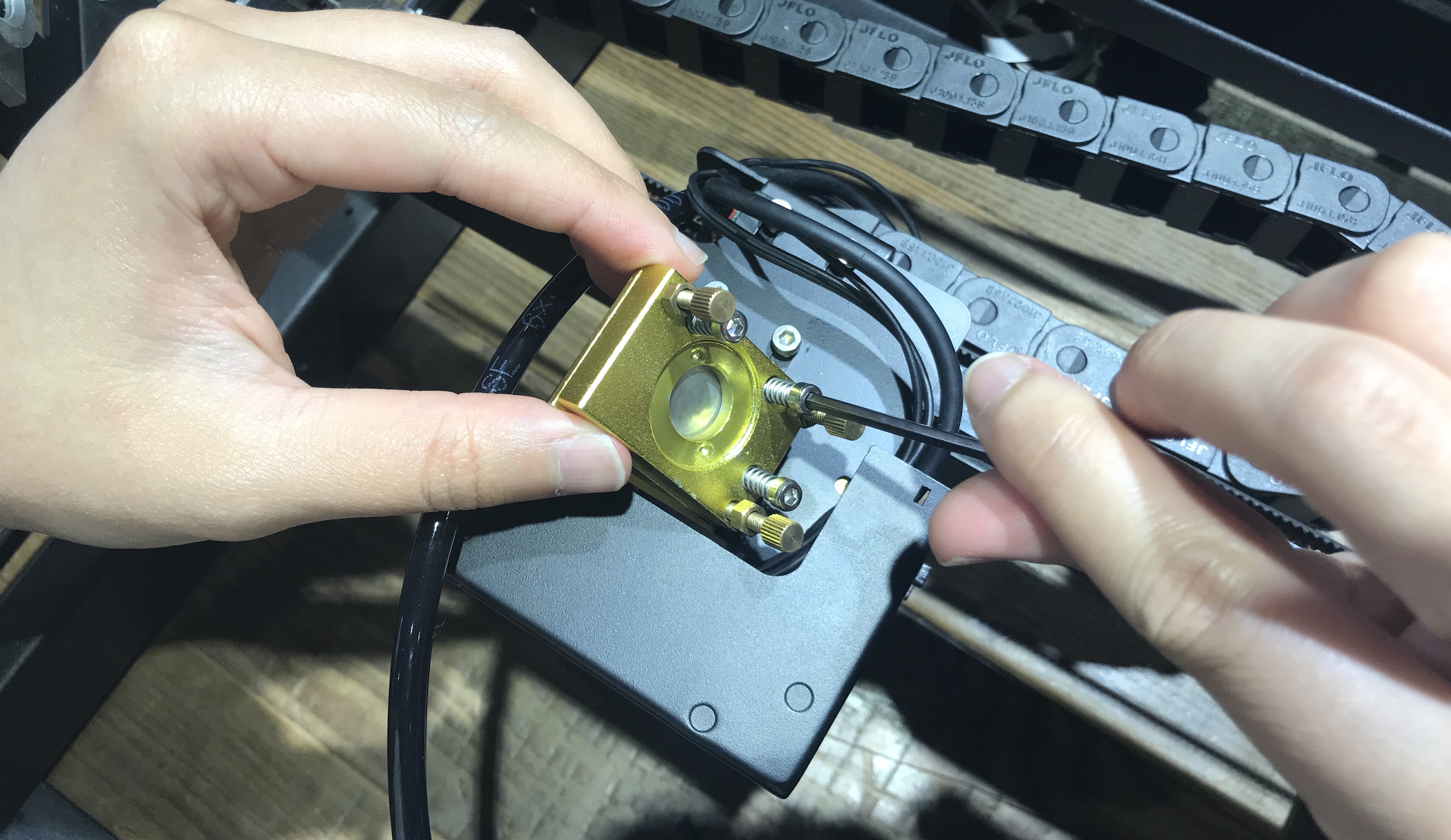

5. Retirez le troisième miroir de réflexion à l'aide de la clé Allen.

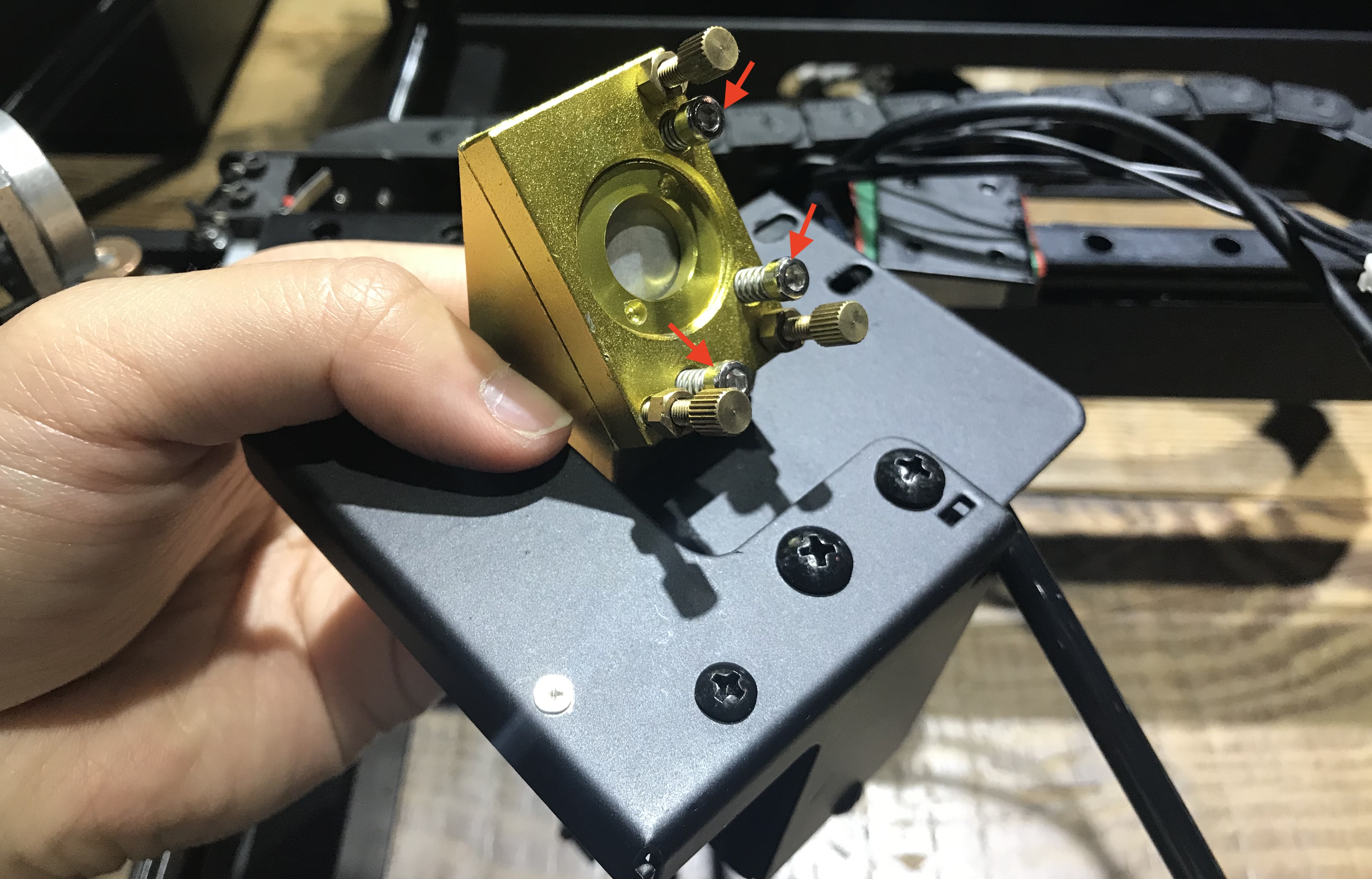

▲Troisième miroir de réflexion

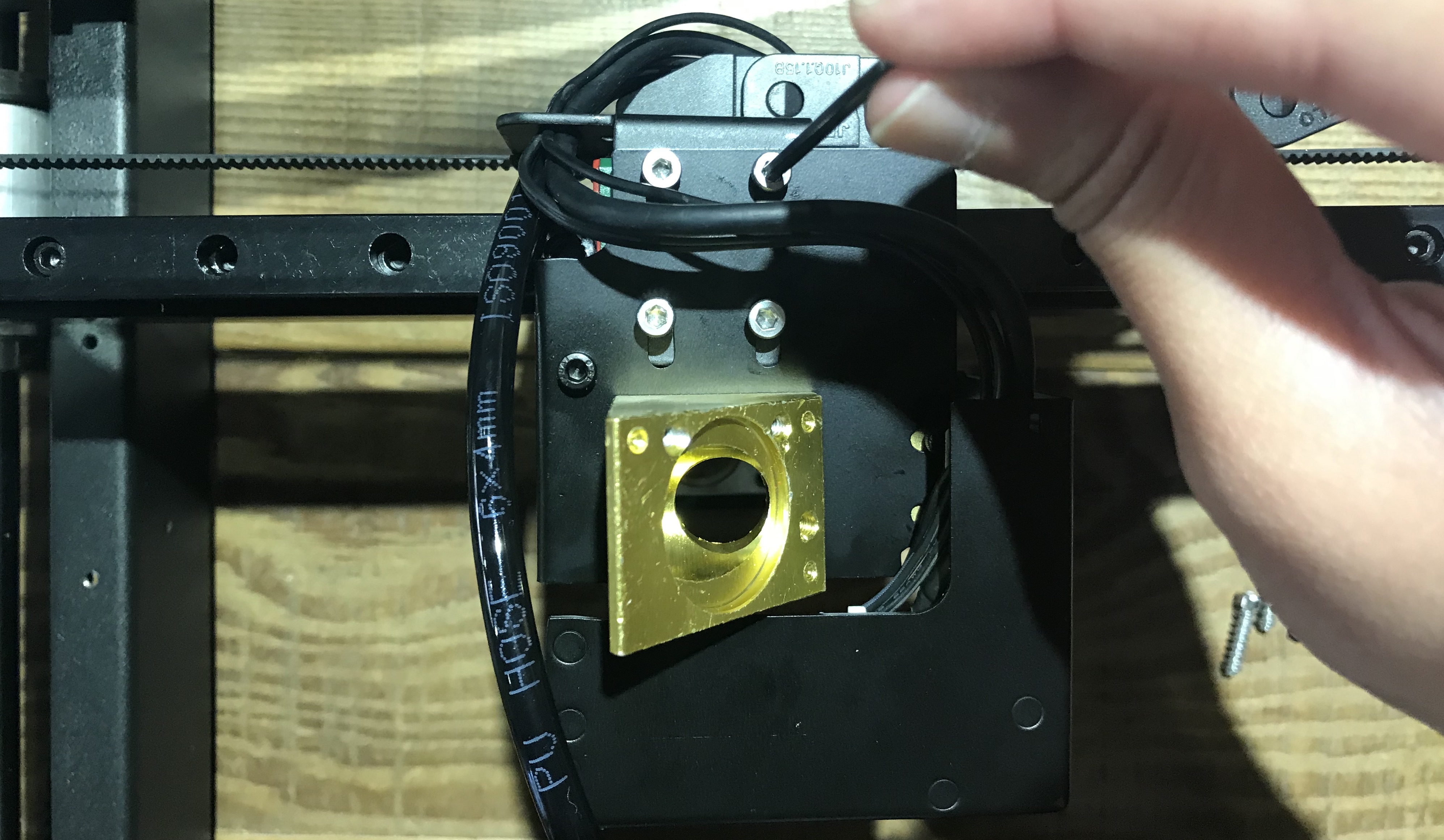

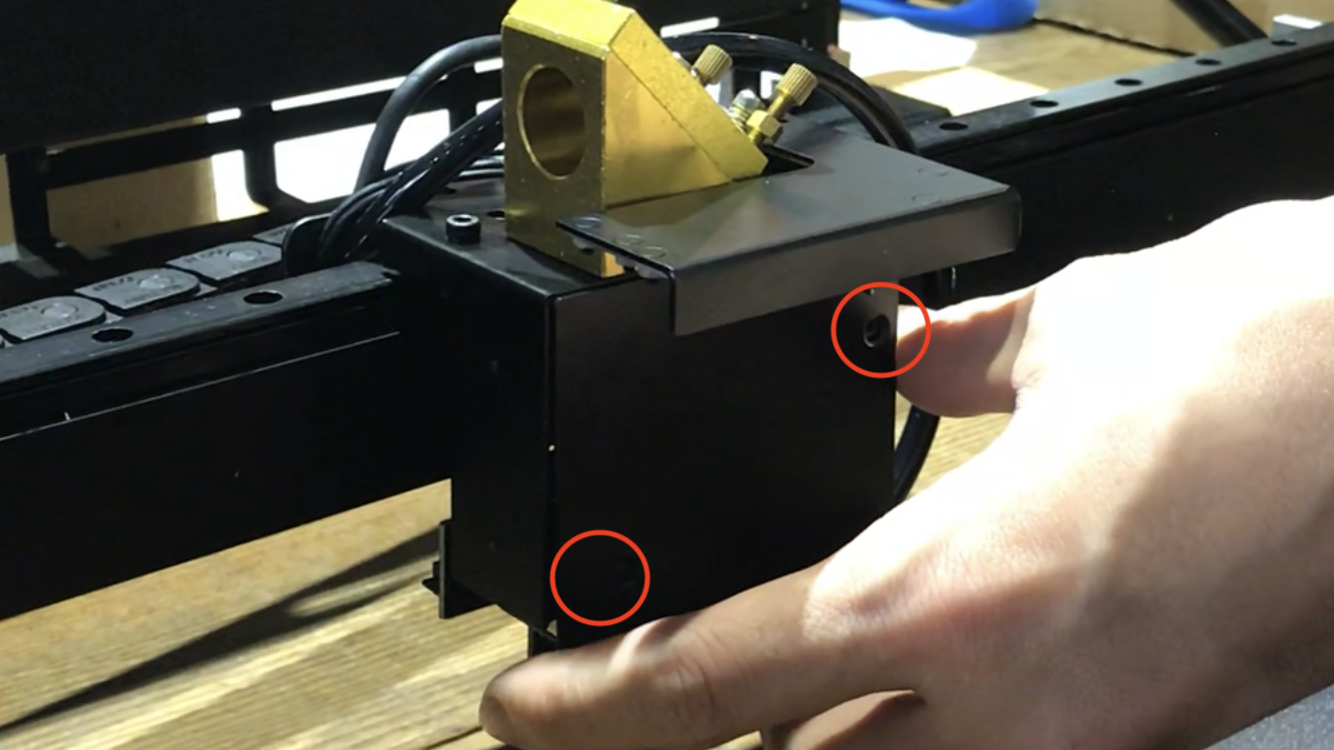

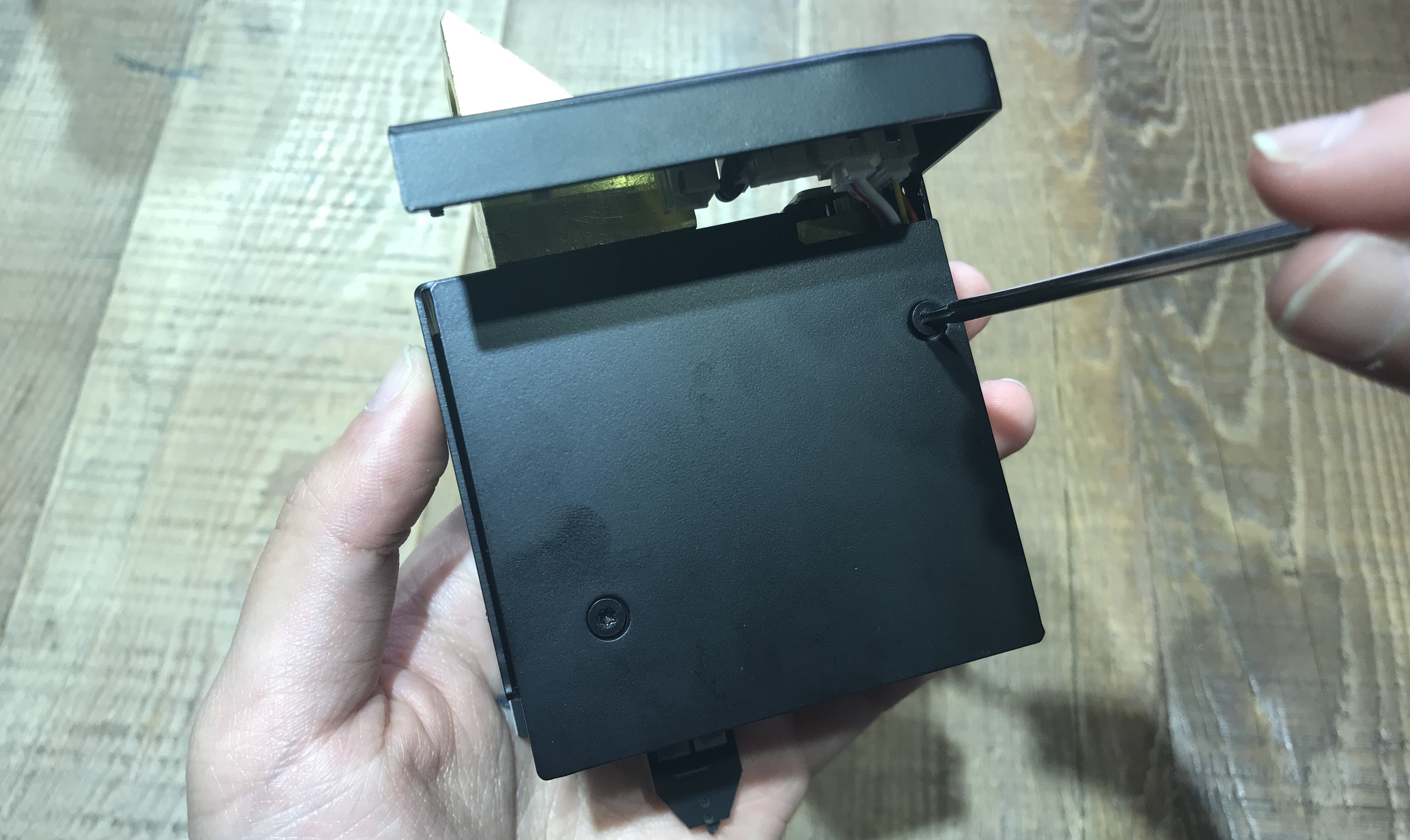

6. Retirez les deux vis de l'autofocus

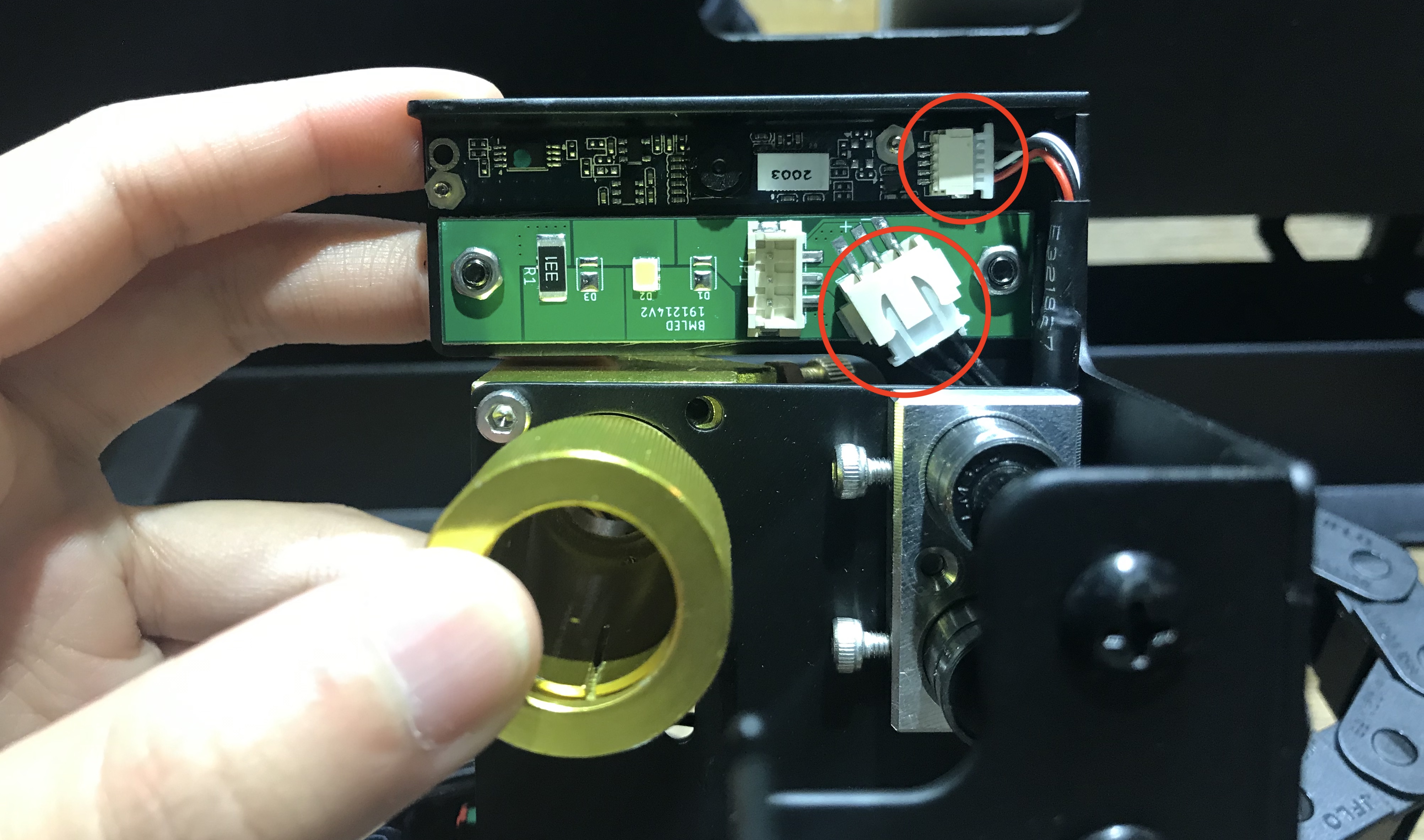

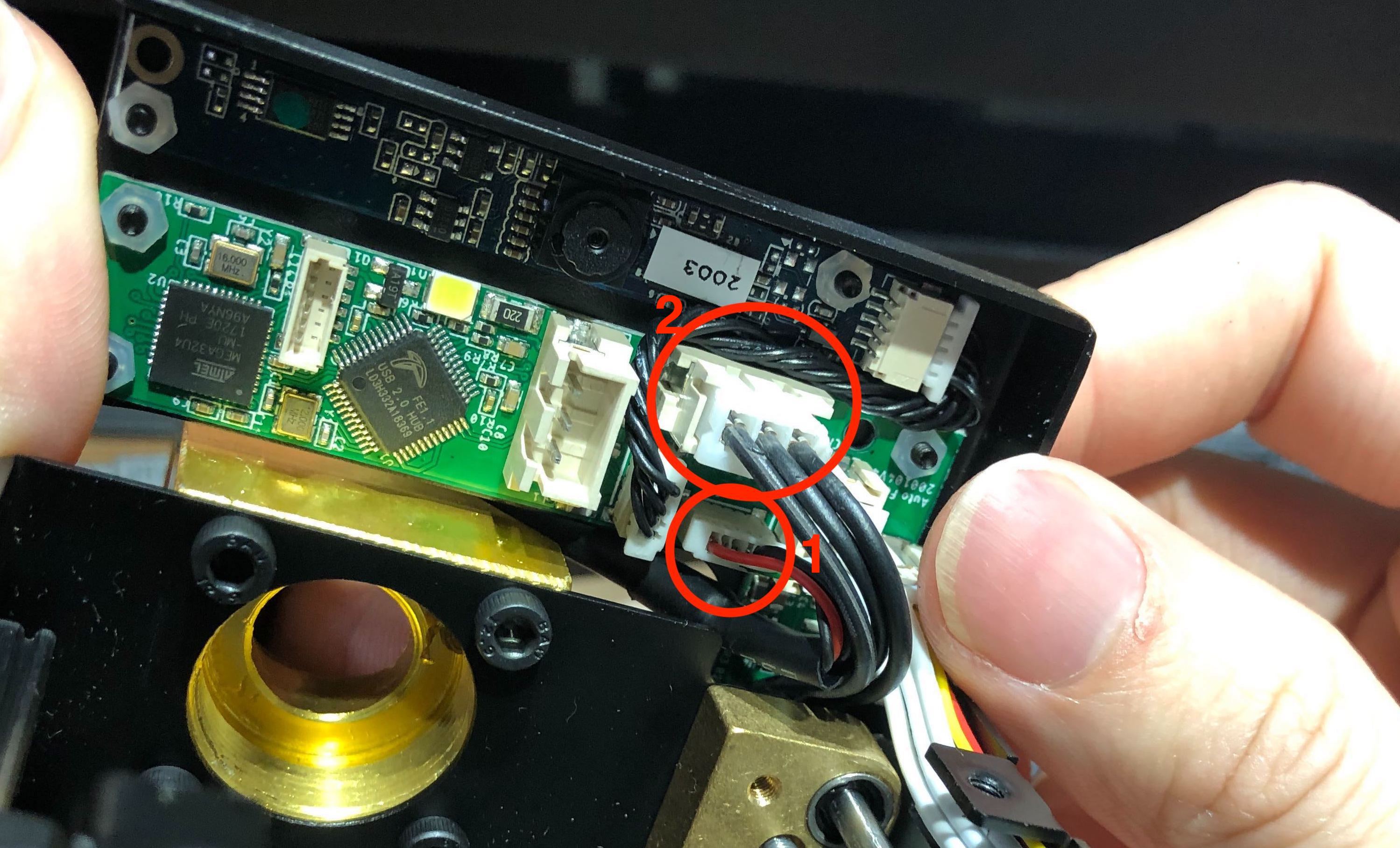

7. Branchez le câble de la caméra et le fil de la LED dans le Cercle 1 et le Cercle 2.
(Conseil : Branchez d'abord le câble de la caméra, puis le fil de la LED)

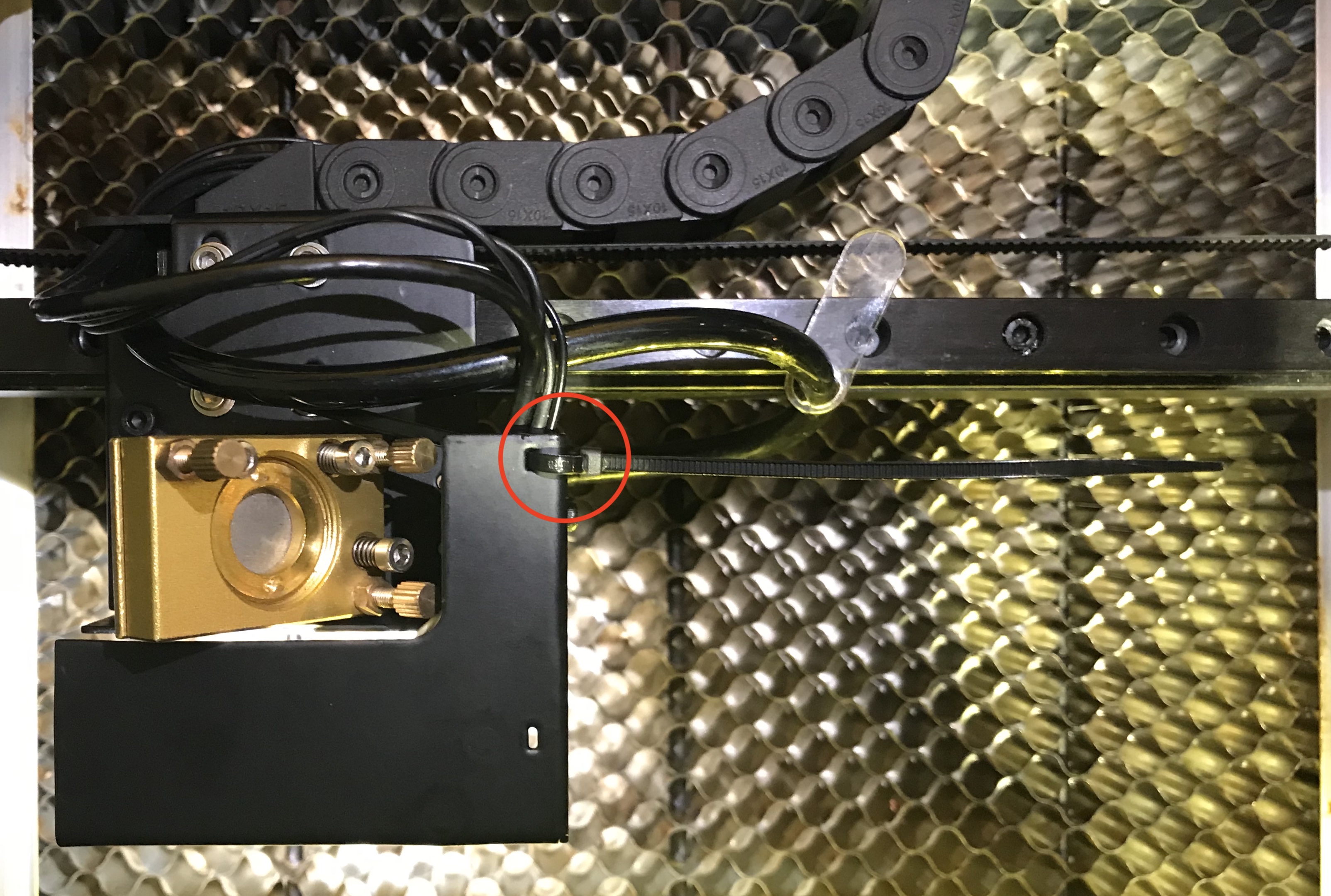

8. Rassemblez les fils sur le côté et maintenez-les avec la sangle en plastique.

9. Repositionnez le module autofocus sur le rail en serrant les quatre vis avec la clé Allen.

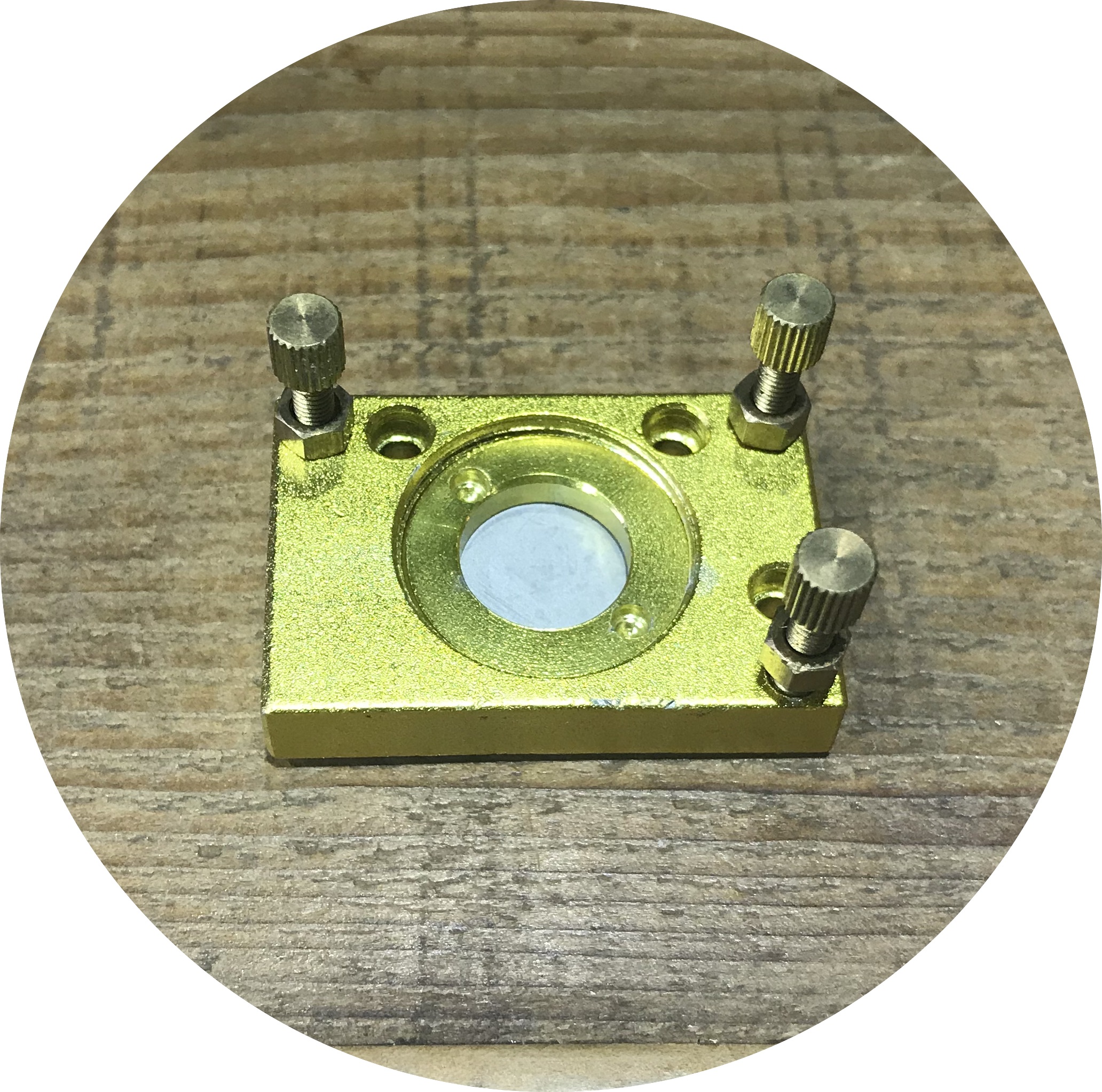

10. Verrouillez le troisième miroir de réflexion.
(Astuce : Ne serrez pas complètement les vis, à mi-chemin devrait suffire)

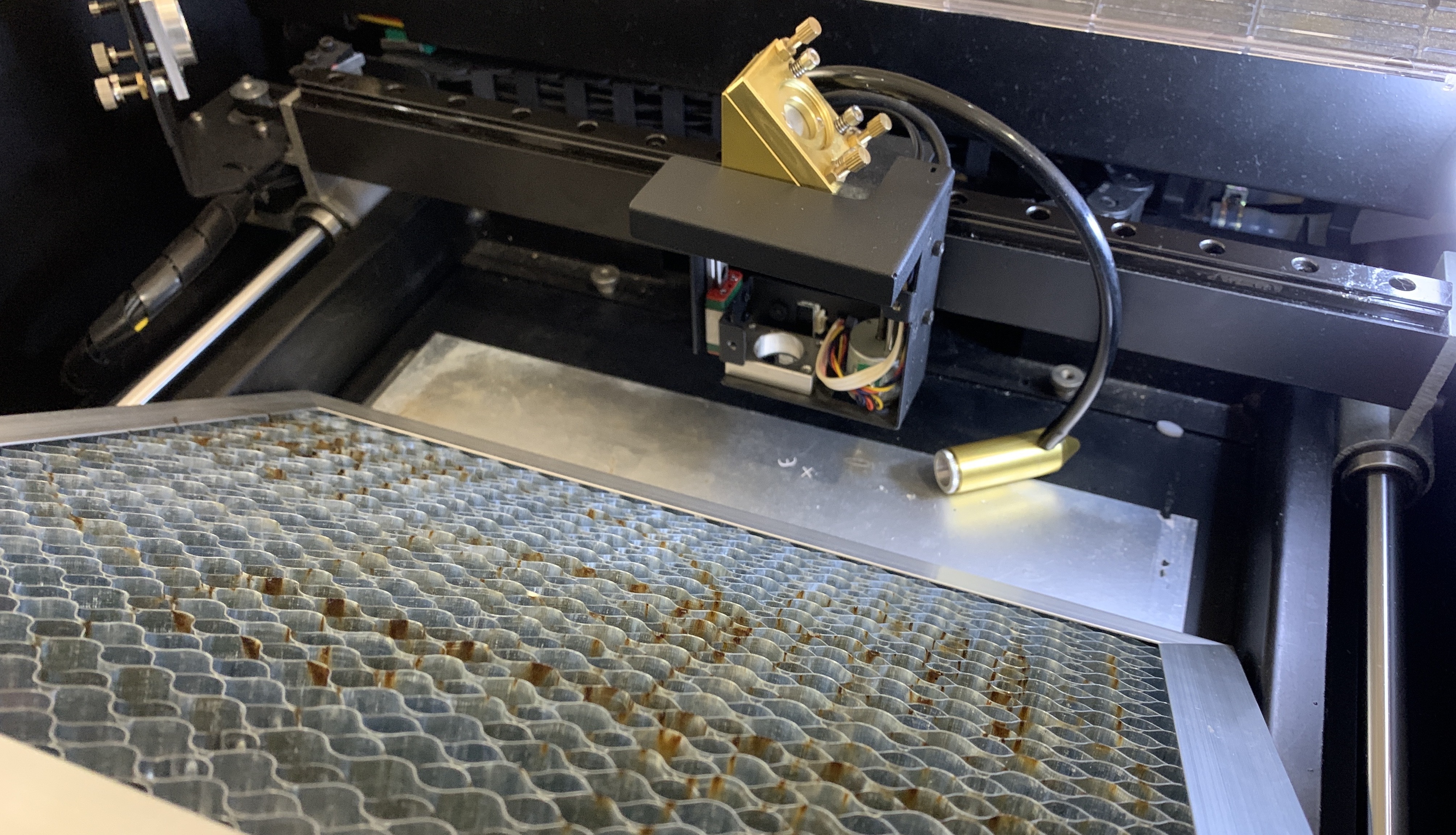

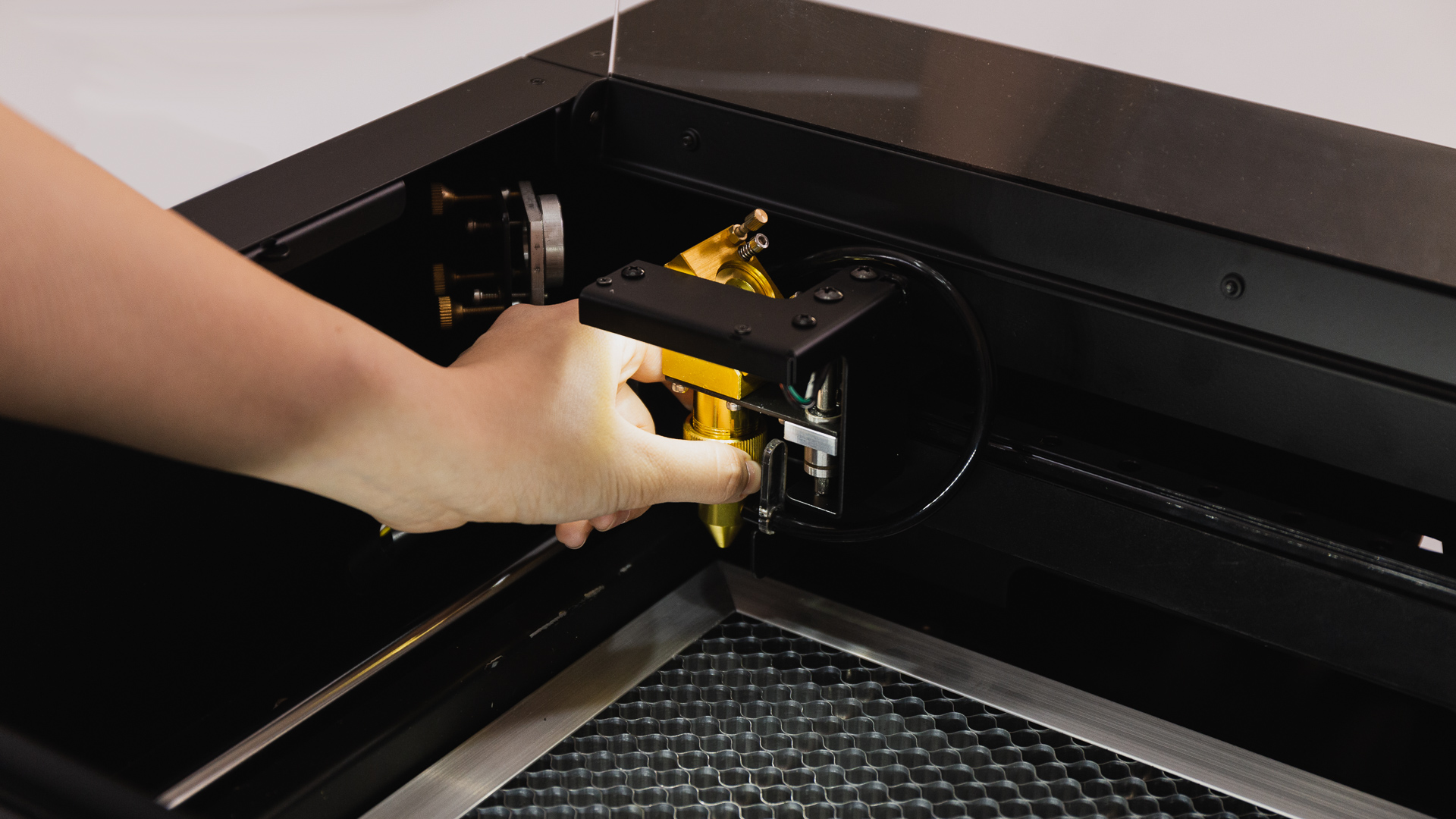

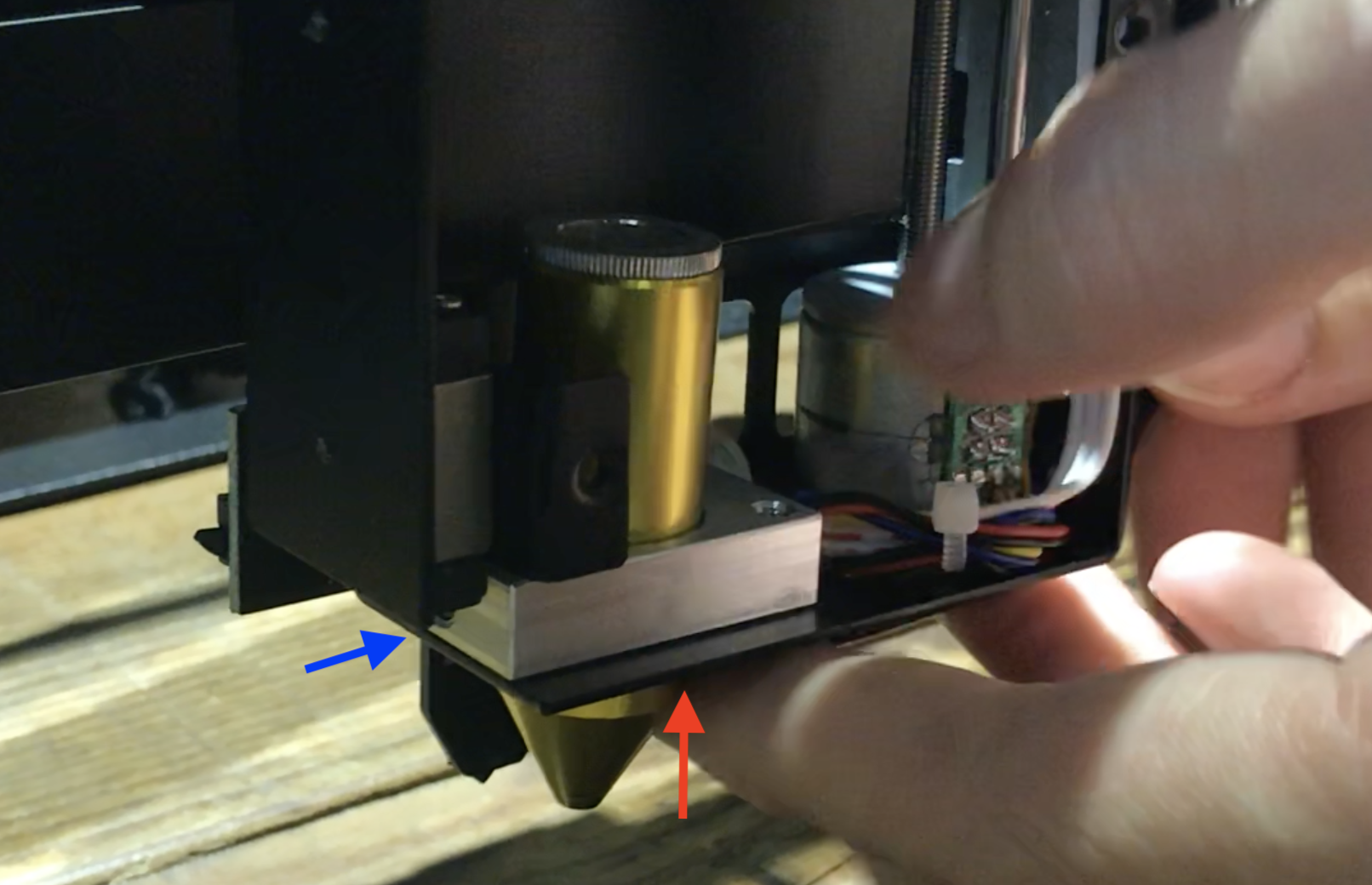

11. Retirez le nid d'abeille et poussez la tête laser jusqu'en haut (voir la flèche rouge sur l'image) et verrouillez la tête laser, la vis se trouve à gauche. (voir la flèche bleue sur l'image)

12. Démarrez la machine. Et replacez le nid d'abeille après que la tête laser se soit soulevée.

13. Vérifiez si le trajet optique est aligné. Consultez le guide d'alignement du trajet optique. guide.

14. Verrouillez à nouveau les vis du module de mise au point automatique.

15. Pour commencer à utiliser la mise au point automatique, veuillez vous référer à Utilisation du module de mise au point automatique pour les configurations de base dans Beam Studio.

 Rappel : N'appuyez PAS sur Cam Led après avoir installé la mise au point automatique.

La LED de la caméra s'allumera automatiquement une fois la machine allumée. Appuyer sur Cam Led n'éteindra pas la LED de la caméra, mais coupera plutôt l'alimentation qui était censée faire fonctionner la mise au point automatique. Ainsi, la tête laser ne bougera pas du tout, et vous devrez appuyer une fois de plus sur Cam Led pour remettre l'alimentation.

Voir la suite : Guide d'utilisation de la mise au point automatique
