Étapes de maintenance : Si le matériau de gravure est du papier ou du bois, il est plus susceptible de provoquer l'adhérence de poussière et de goudron sur les miroirs réfléchissants. Vous pouvez utiliser des cotons-tiges avec une petite quantité d'alcool pour nettoyer et essuyer jusqu'à ce que la surface du miroir soit exempte de taches.

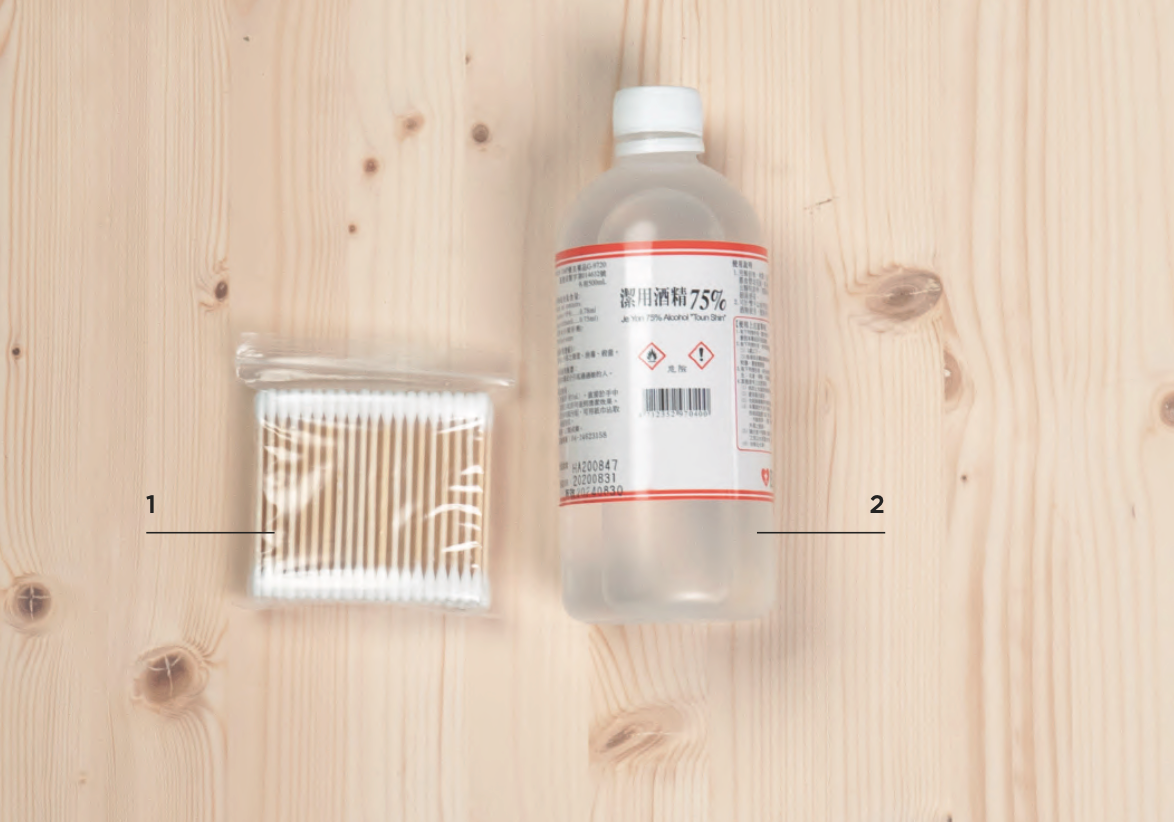

Éléments de préparation :
1 | Coton-tige
2 | Alcool à 75%~99%
Il y a 3 miroirs réfléchissants, 1 lentille de focalisation et 1 lentille de sortie du tube laser qui doivent être nettoyés dans la beambox, et leurs positions sont indiquées sur l'image.
Étapes de maintenance :

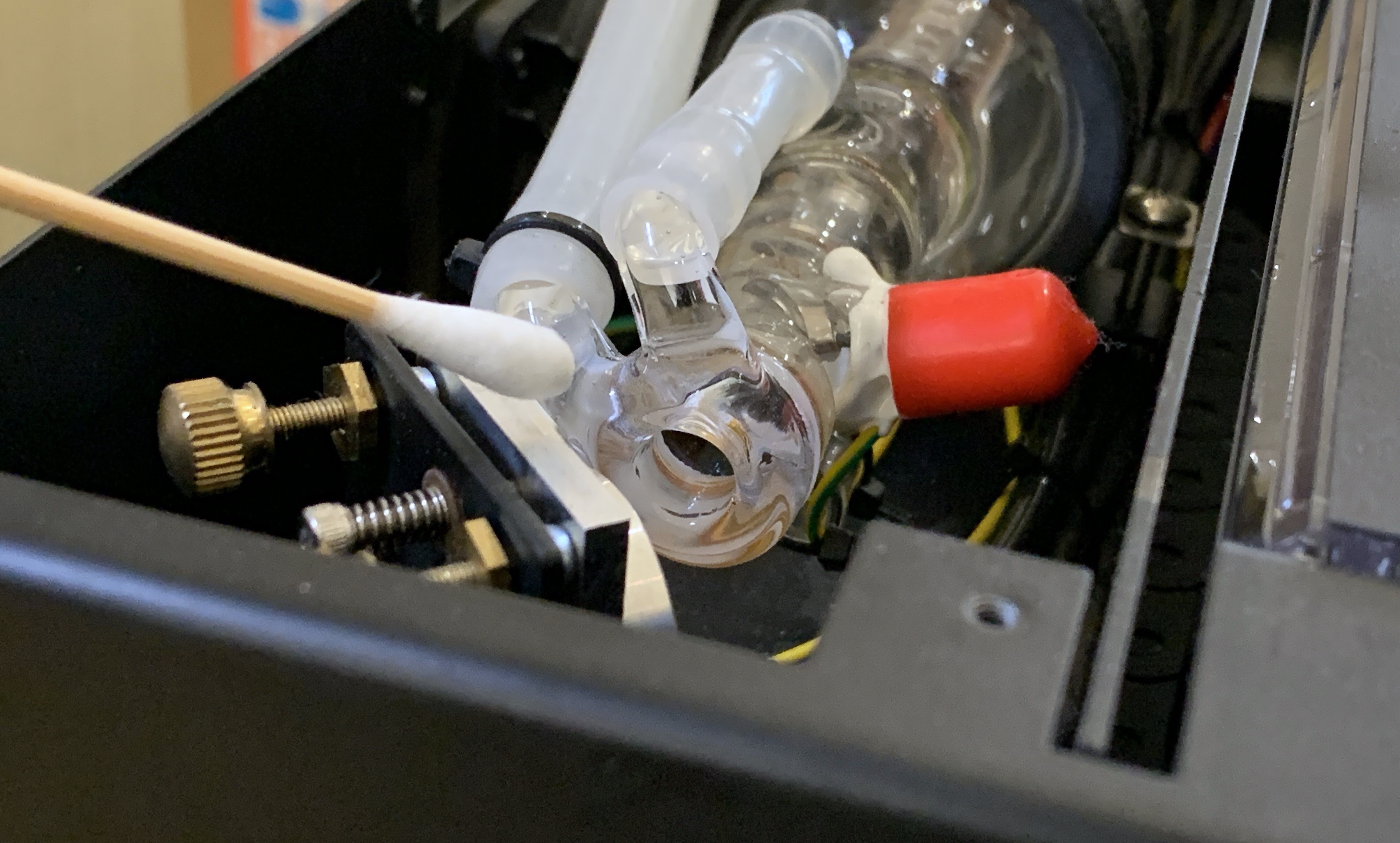

1. Nettoyez la lentille de sortie du tube laser : La lentille de sortie du tube laser est située du côté basse pression du tube laser (près du 1er miroir). Vous pouvez ouvrir le couvercle arrière et l'essuyer comme indiqué ci-dessous.

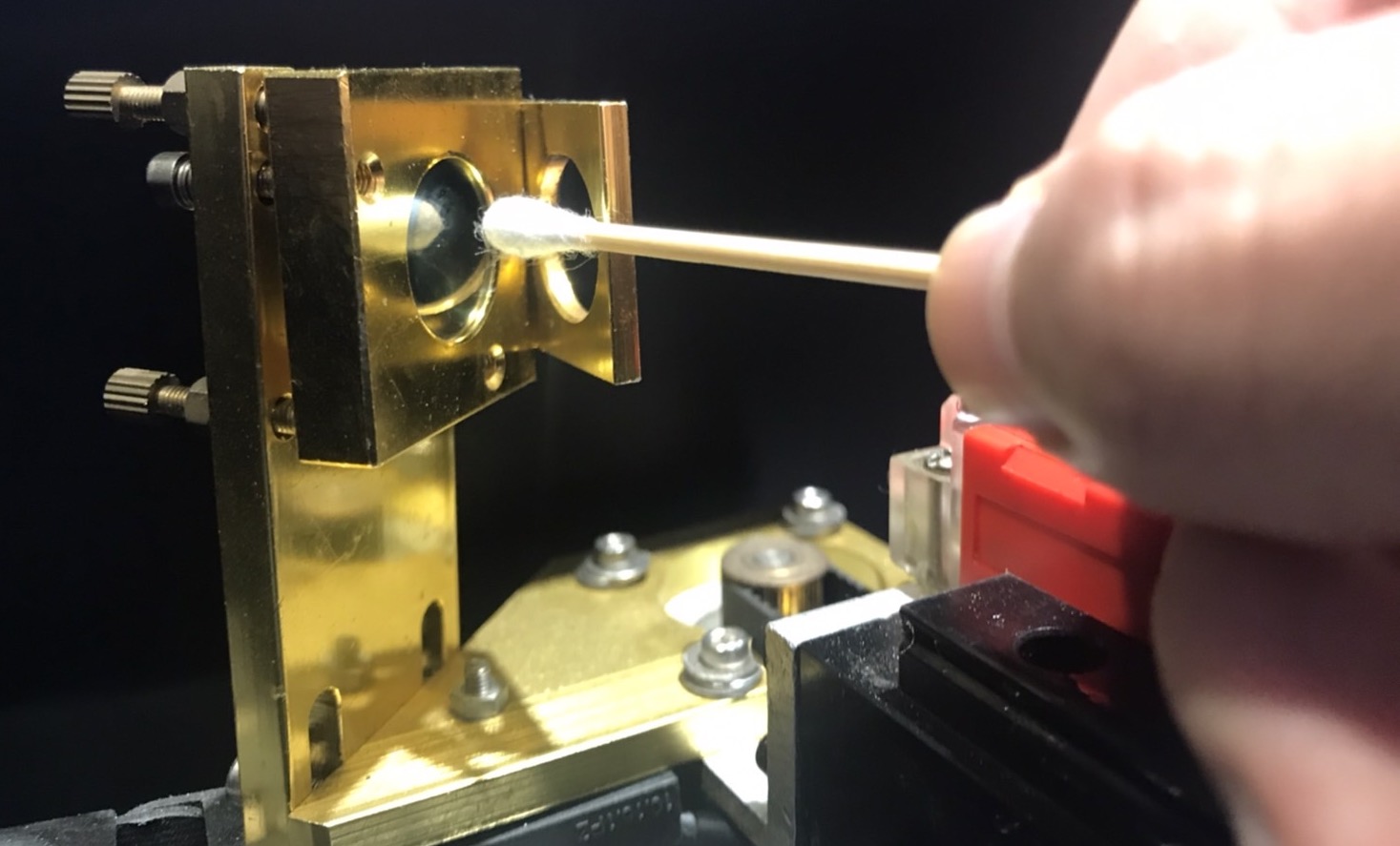

2. Nettoyez le premier miroir réfléchissant : Le premier miroir réfléchissant est situé sur le côté gauche du tube laser face au châssis. Vous pouvez ouvrir le couvercle arrière ou l'essuyer par le trou avant. Comme indiqué ci-dessous.
3. Nettoyez le deuxième miroir réfléchissant : Le deuxième miroir réfléchissant est situé sur la tige de guidage de l'axe Y gauche face au châssis.

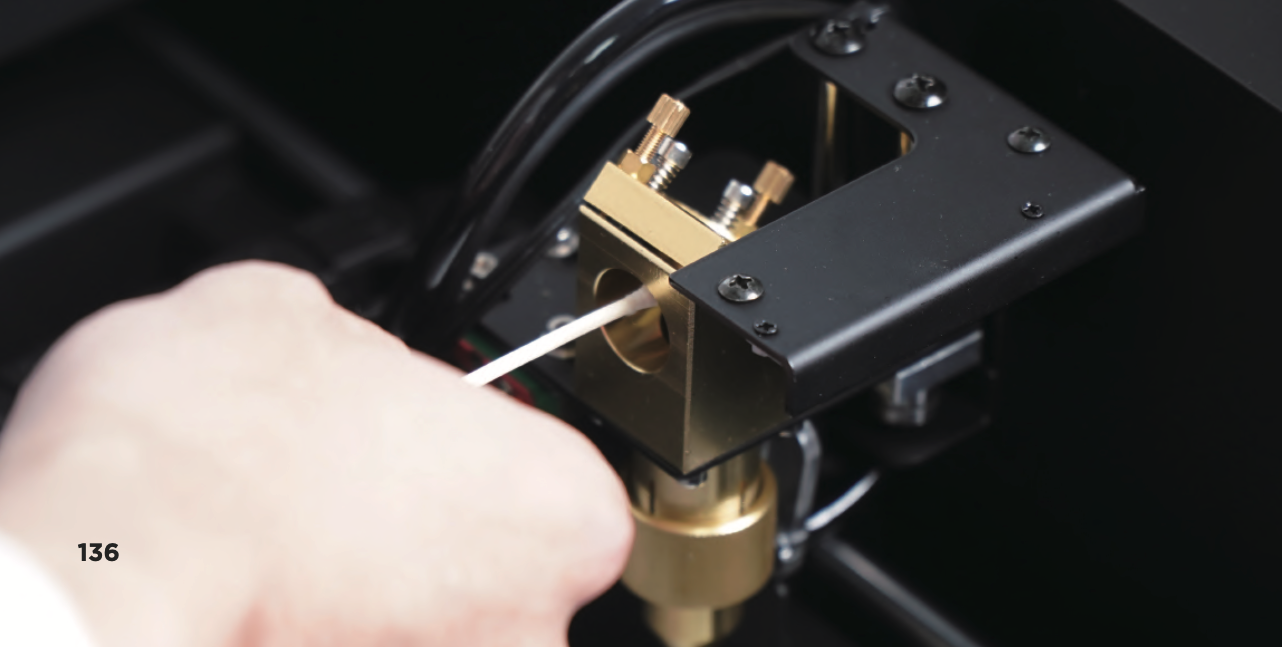

4. Nettoyez le troisième miroir réfléchissant : Le troisième miroir réfléchissant se trouve dans le support de miroir triangulaire doré qui est sur le rail linéaire de l'axe X.
5. Nettoyez la lentille de focalisation : La lentille de focalisation est située sous le troisième miroir réfléchissant, à l'intérieur de la tête laser.

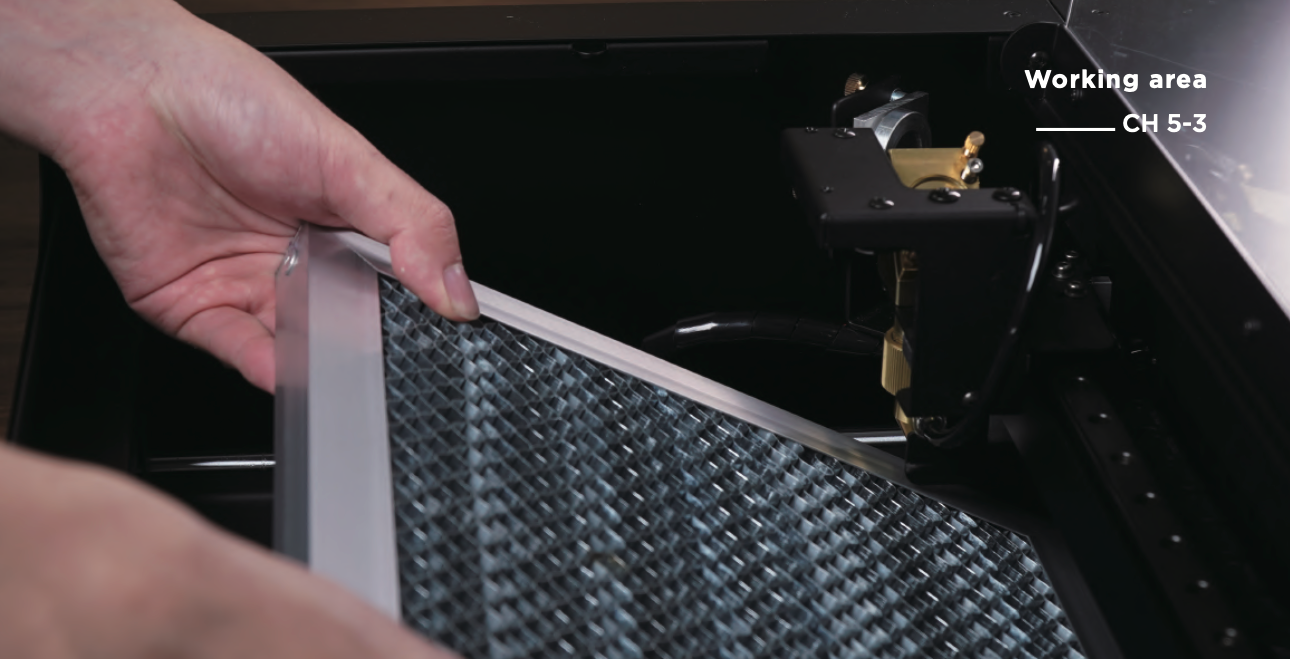

a. Retirez la table en nid d'abeille >

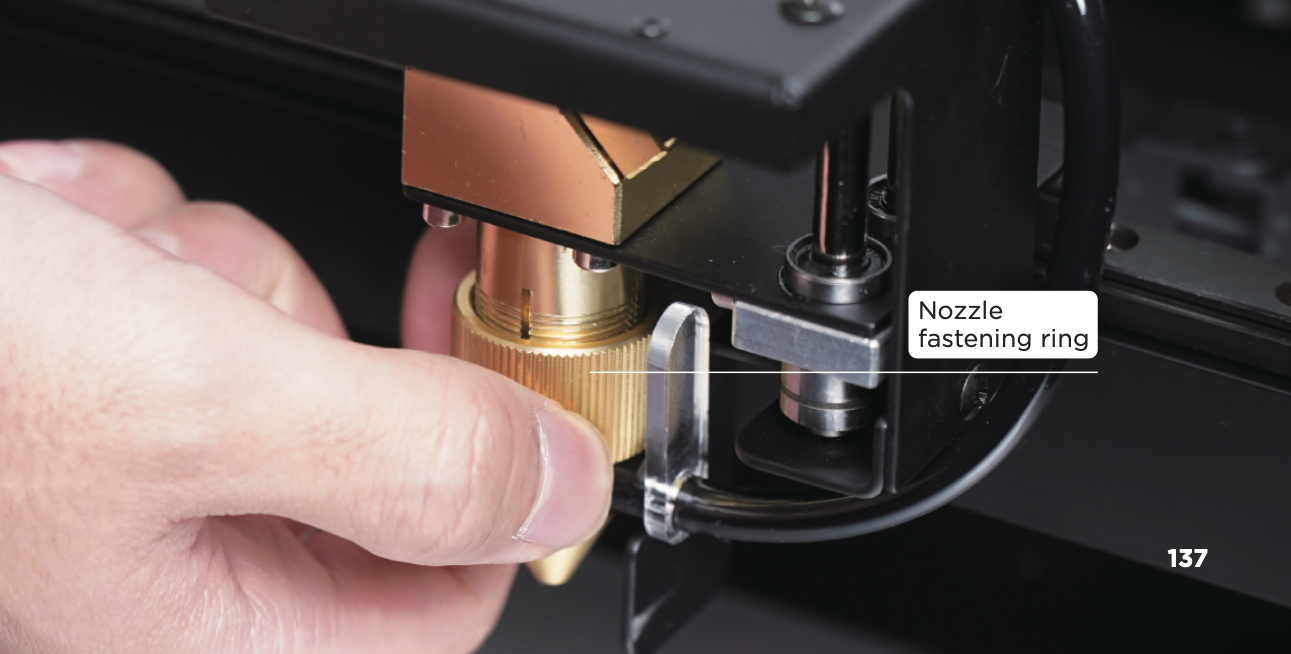

b. Dévissez la bague de fixation de la buse dans le sens des aiguilles d'une montre >
c. Retirez la tête laser et tournez le capuchon de montage argenté dans le sens inverse des aiguilles d'une montre (utilisez une paire de pinces à becs effilés si nécessaire) >

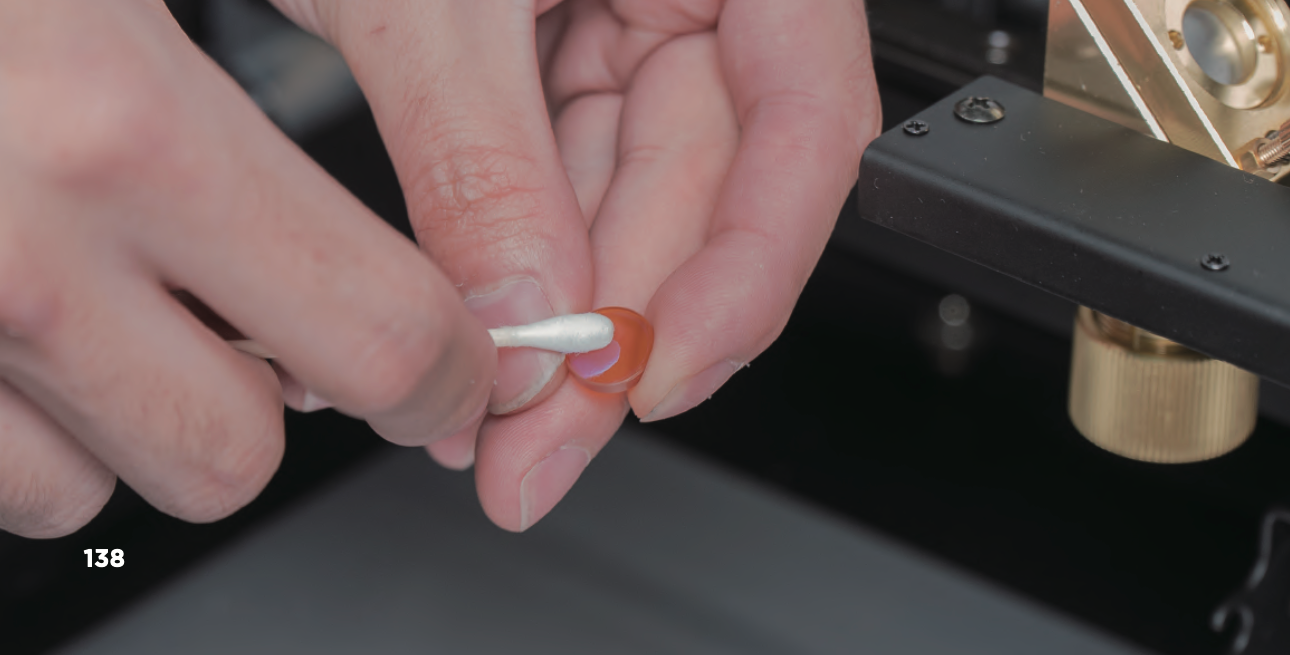

d. Retirez la lentille de focalisation et nettoyez-la.

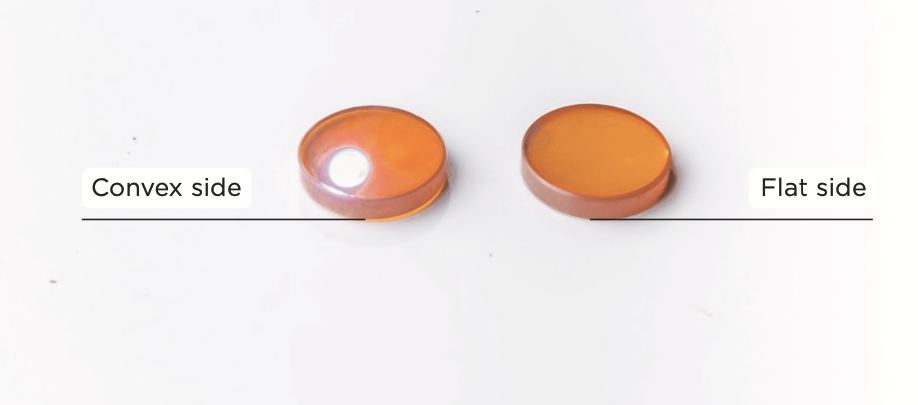

6. Remettez la lentille de focalisation en place : La lentille a une orientation, le côté convexe est orienté vers le haut, le côté plat vers le bas.
(Tenez le bord de la lentille de focalisation dans votre main et regardez vers la lentille, vous pouvez vous voir sur le côté convexe et ne pouvez pas vous voir sur le côté plat.)
