4-3 Ajustement avancé du chemin optique

1｜Ruban adhésif double face
2｜Clé à deux têtes
3｜Pinces

Étape 2 - Abaisser le lit :

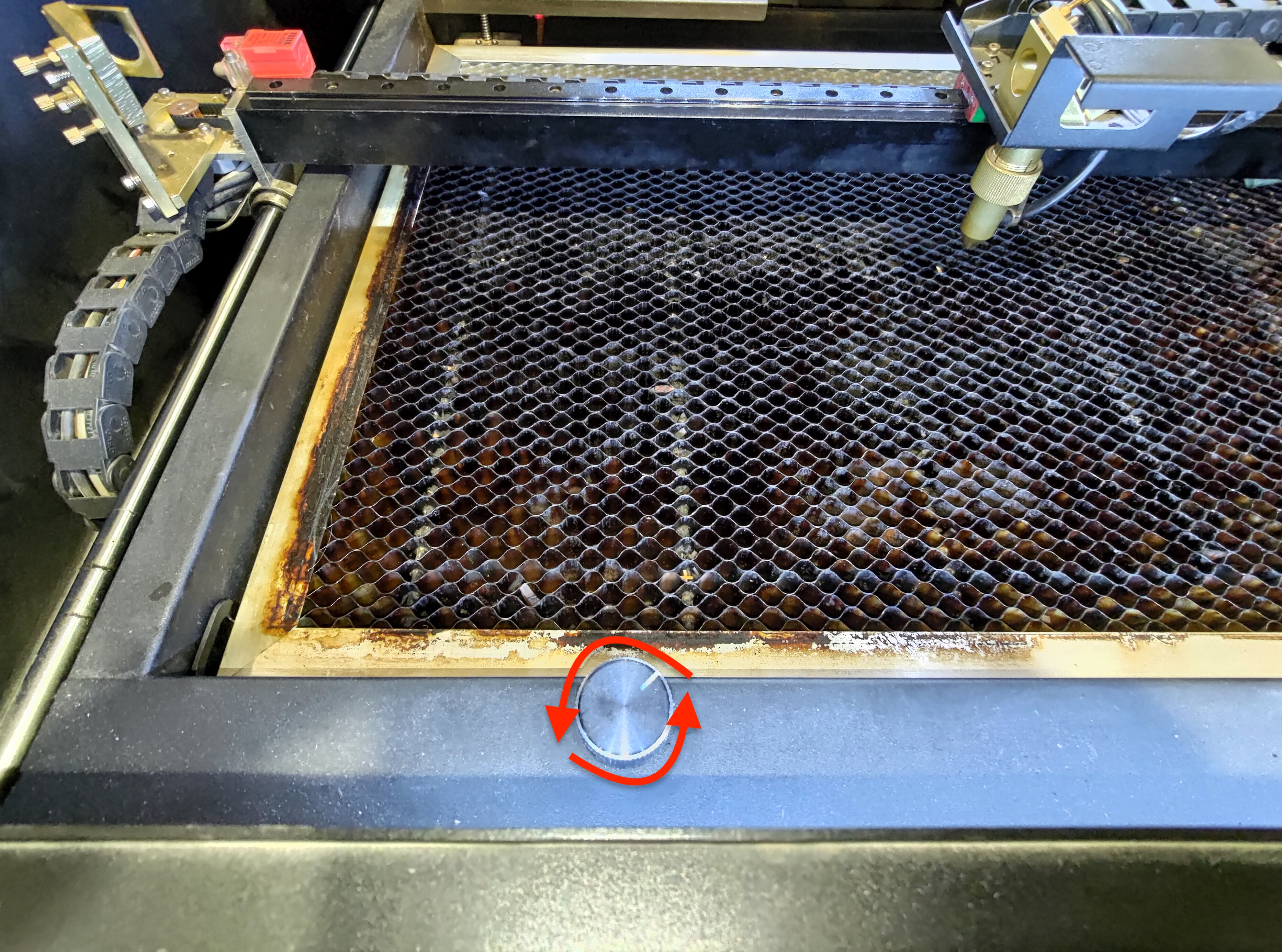

Abaissez le lit jusqu'en bas en tournant le bouton dans le sens antihoraire.

Étape 3 - Démonter la buse et la lentille de focalisation :

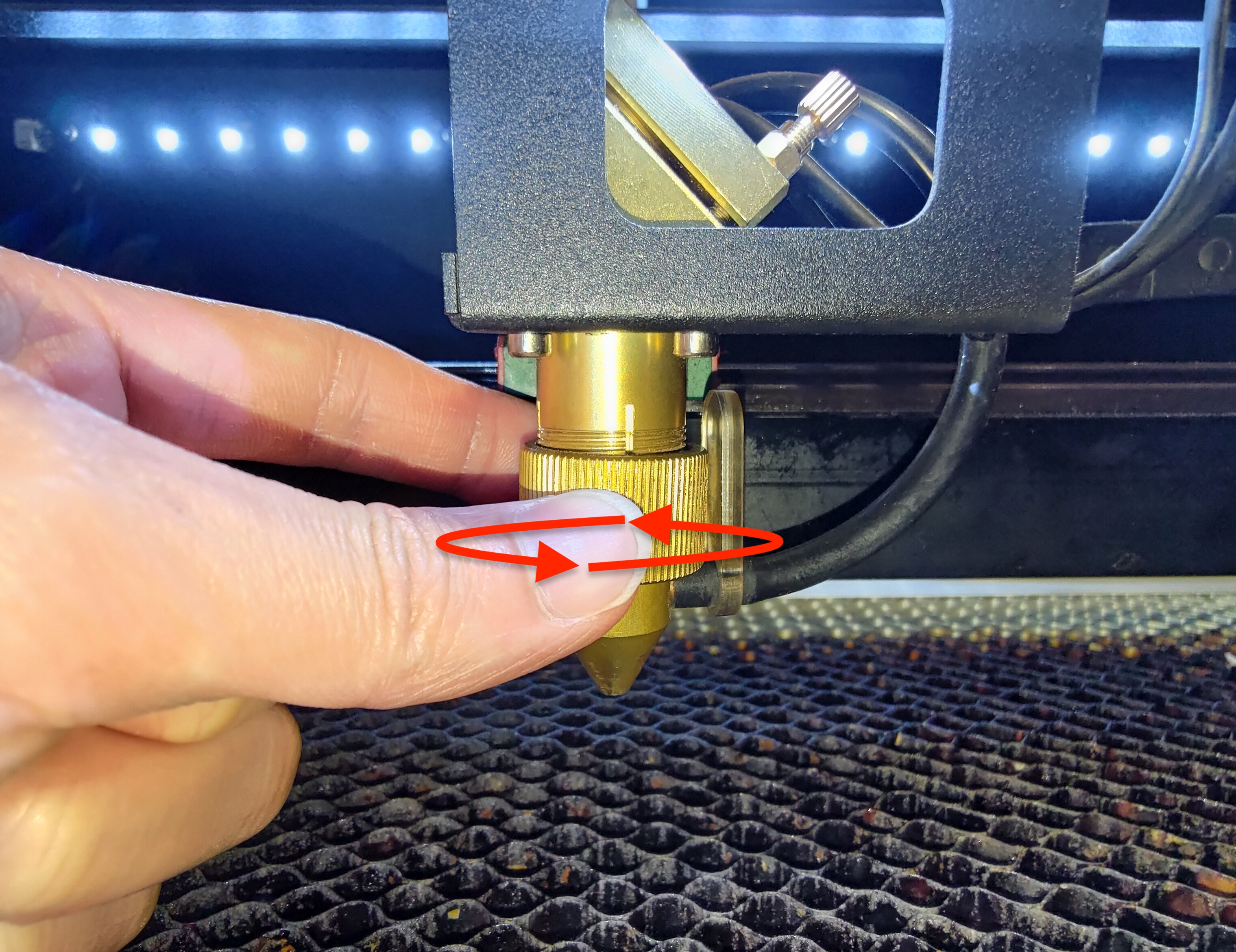

La bague doit aller dans le sens horaire afin d'être desserré.

Après avoir desserré la bague, la buse peut être détachée de l'ensemble de la tête laser.

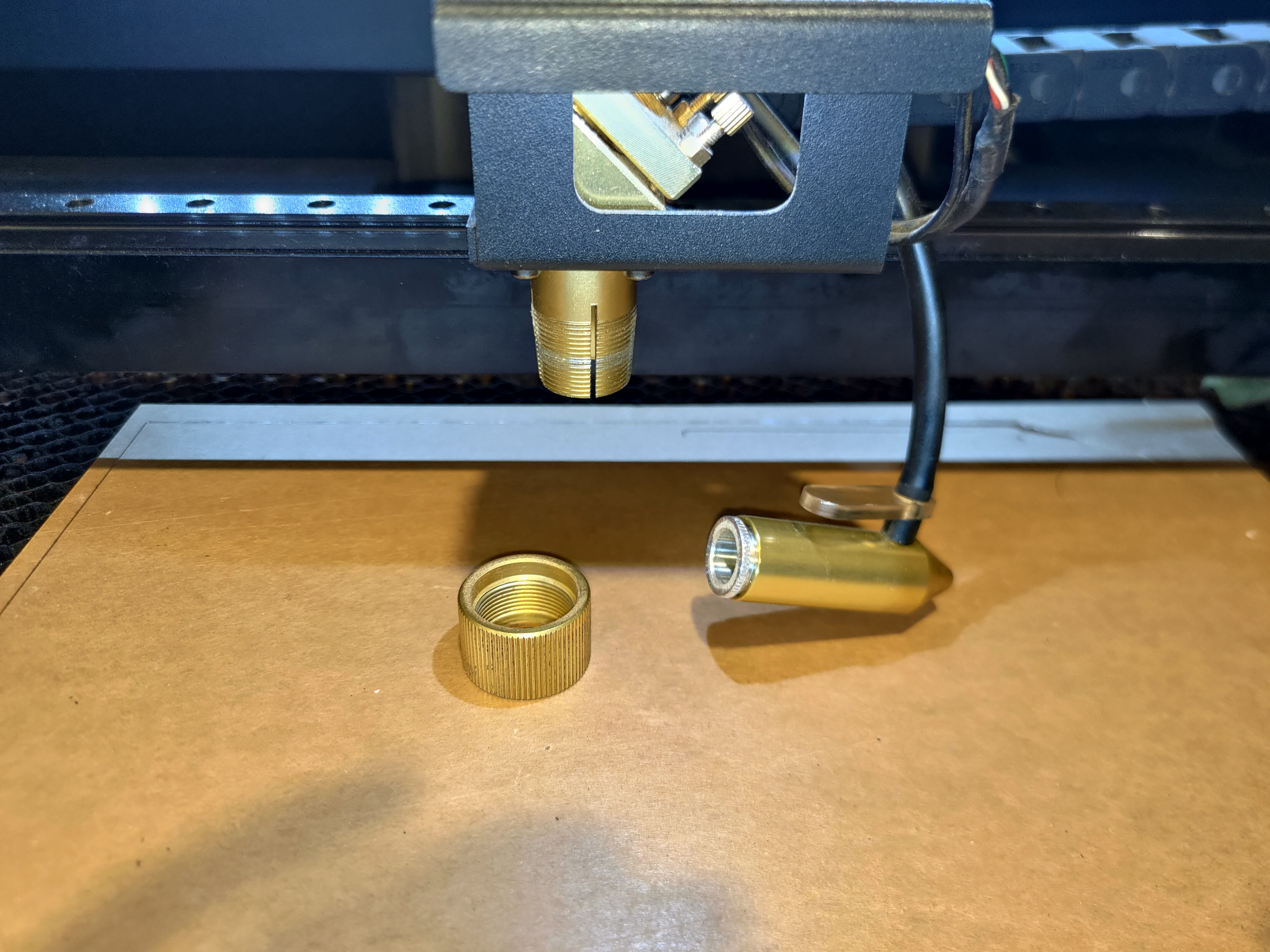

Il y aura la buse et la bague. Veuillez garder la bague en sécurité et laisser le tuyau connecté.

Étape 4 - Mettre la buse de côté :
Placez la buse avec le tuyau au-dessus ou derrière la chaîne en plastique au cas où elle serait heurtée par le faisceau laser lors de l'émission d'impulsions.

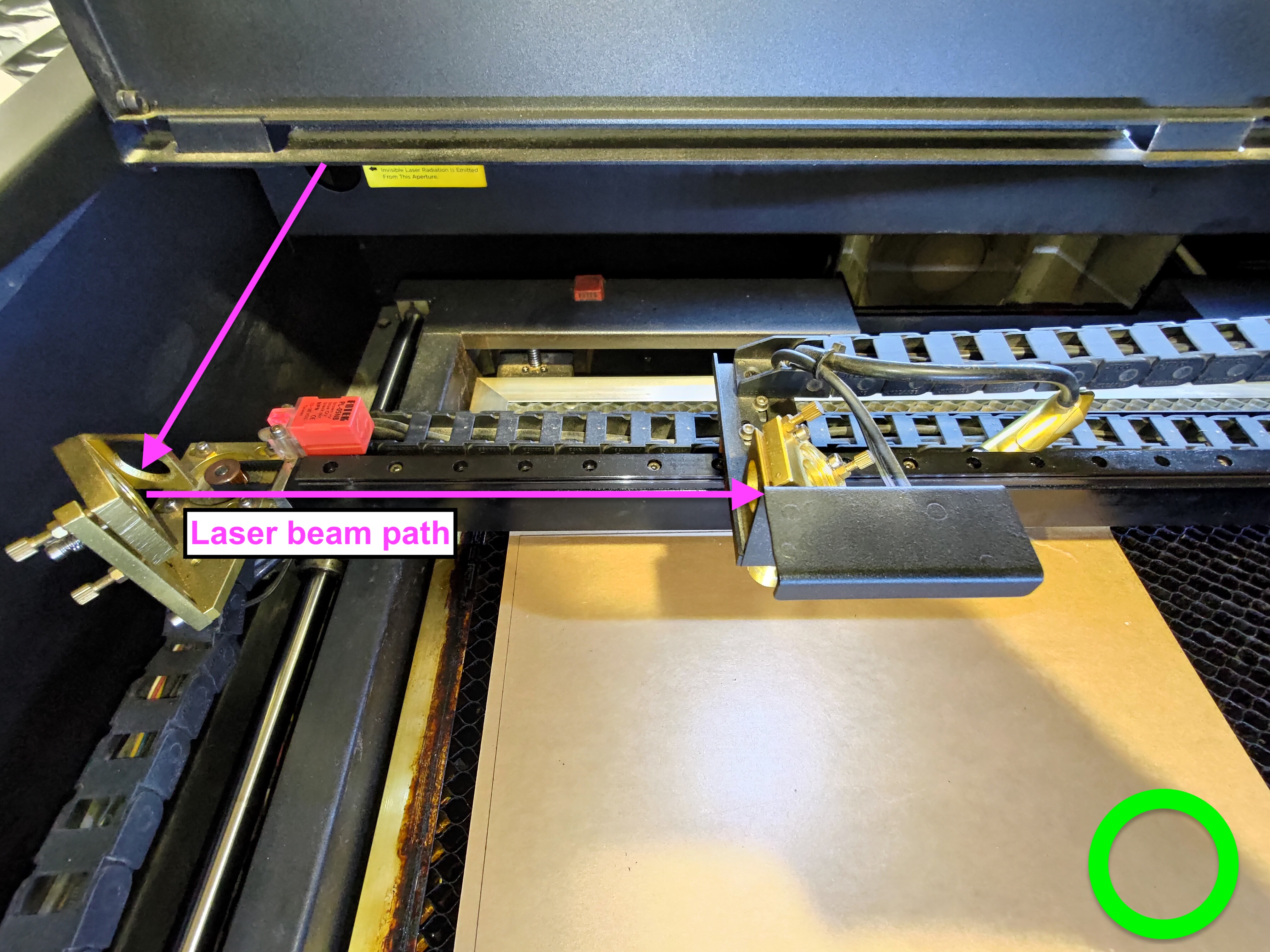

Bonne position :

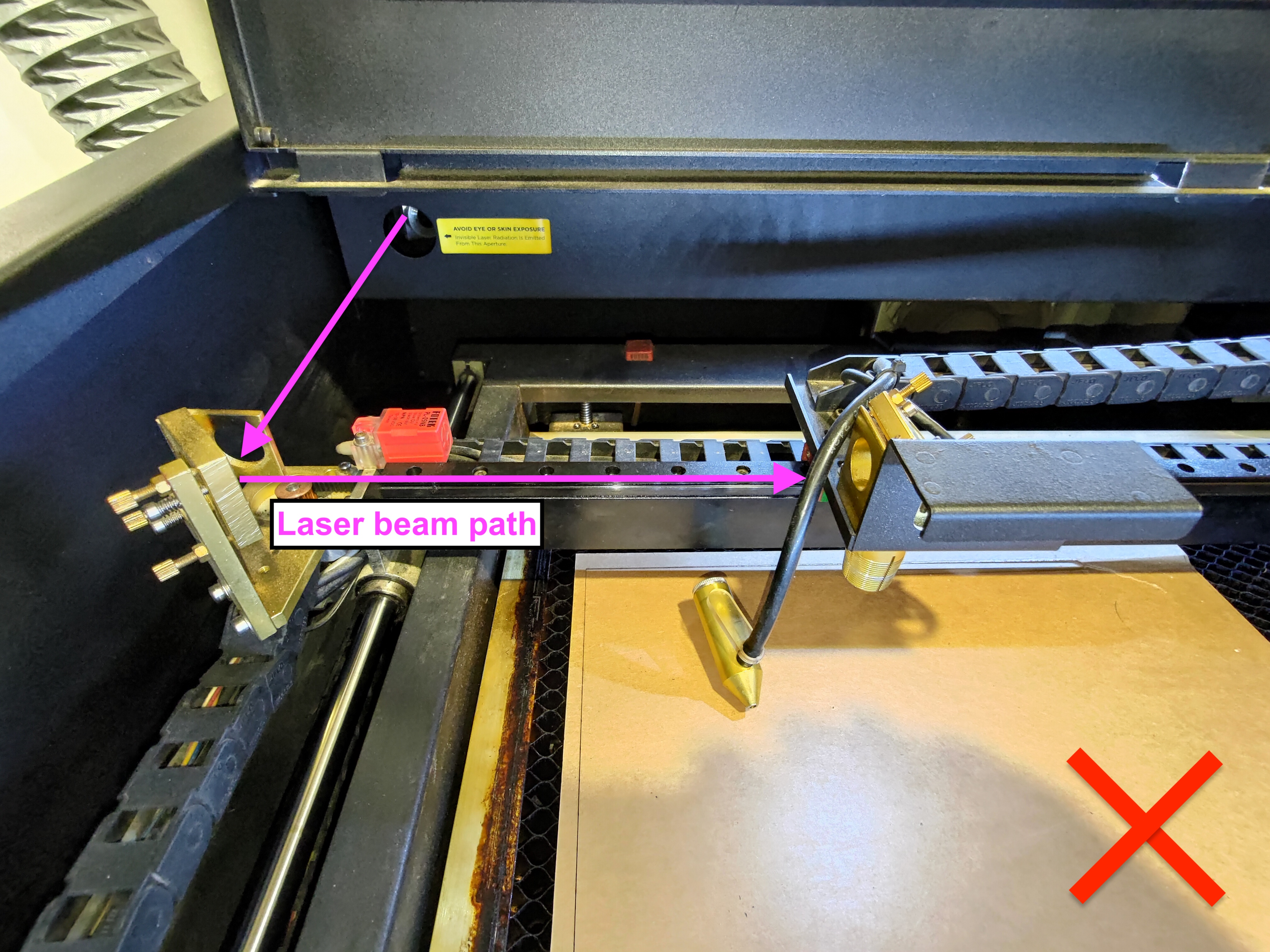

Mauvaise position :

Étape 5 - Réinitialiser le trajet vertical (axe Z) à partir du 3ème miroir :
Utilisez la clé double et les pinces pour desserrer les 3 écrous sur le 3ème miroir.

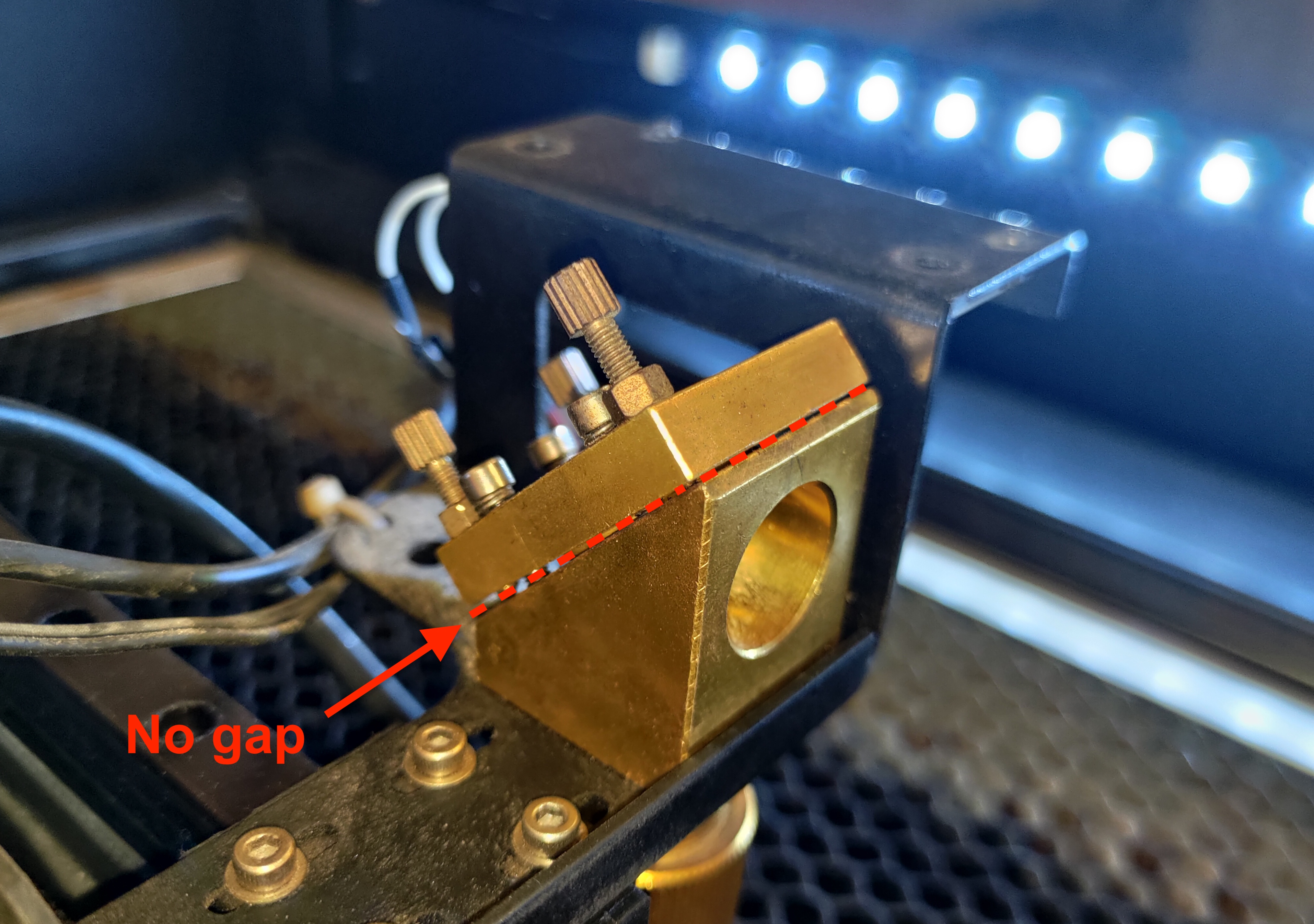

Tournez ces trois vis dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus d'espace entre le support du miroir et le siège ou desserrez complètement les vis mais ne les retirez pas.

Lorsqu'il n'y a pas d'espace entre eux, cela indique que le trajet vertical a été réinitialisé.

Étape 6 - Mettre du ruban adhésif et effectuer des impulsions :

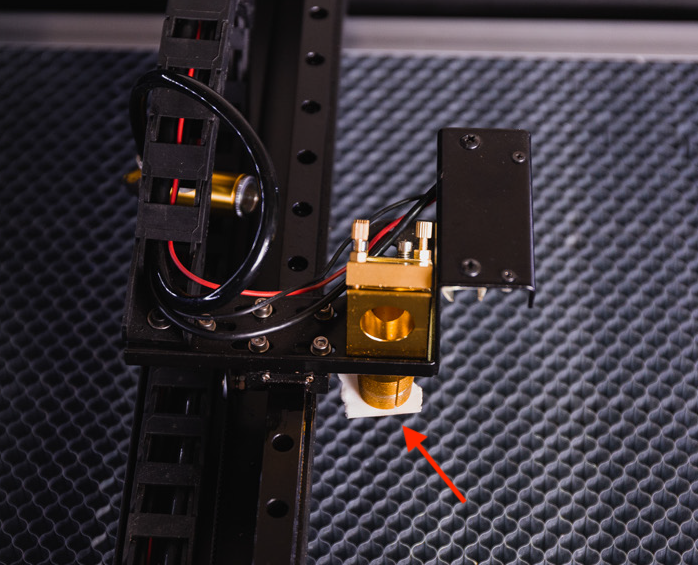

Placez un morceau de ruban adhésif double face sous la tête laser et appuyez-le contre l'entrée afin de former une marque pressée.

Déplacez la tête laser au centre du lit et effectuez 3 impulsions.
(Allez dans Maintenir >> Appuyez sur "Moteur" >> Déplacez la tête manuellement >> Fermez le couvercle >> Effectuez 3 impulsions)

Étape 7 - Déterminer la position du point vertical :
Retirez le ruban adhésif et déterminez la position du point.
Il n'y aura que trois positions possibles : centre, gauche et droite.

1. Position centrale :

Si votre point est au centre comme sur la photo ci-dessus, cela indique que votre trajet vertical est bon et vous pouvez passer à l'étape 8.

2. Position gauche :

Si votre point est à gauche comme sur la photo ci-dessus, cela indique que votre chemin vertical nécessite un ajustement.

Comment ajuster :
Veuillez tourner chaque vis dans le sens des aiguilles d'une montre pour soulever le support afin de former un espace entre eux et votre point devrait se déplacer vers la droite.

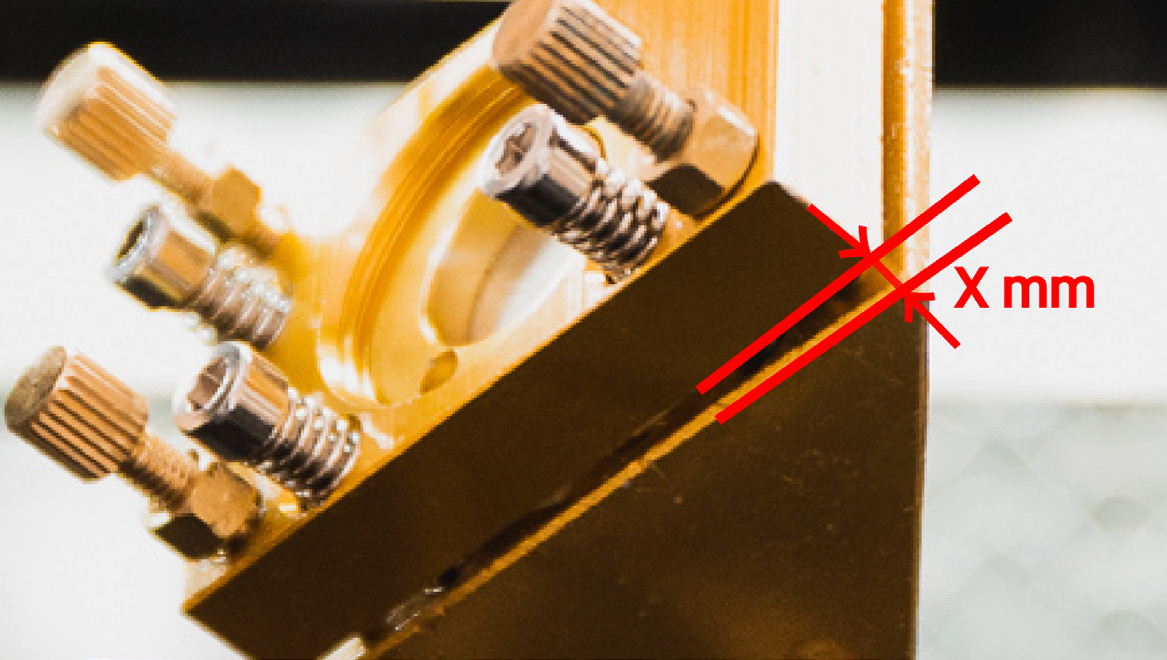

L'espace :

Après avoir tourné les vis, appliquez un autre ruban adhésif et vérifiez à nouveau la nouvelle position de votre point jusqu'à ce que le point soit au centre et que vous puissiez passer à l'étape suivante.

3. Position droite :

Si votre point est à droite comme sur la photo ci-dessus, cela indique que l'angle de sortie de votre tube laser est trop bas et qu'il n'est pas possible de l'ajuster, veuillez vous arrêter ici et contacter votre revendeur local pour obtenir de l'aide supplémentaire.

Étape 8 - Serrer tous les écrous sur le 3ème miroir :
Après l'ajustement, serrez tous les écrous afin de fixer la position.

Étape 9 - Réinstaller la buse :

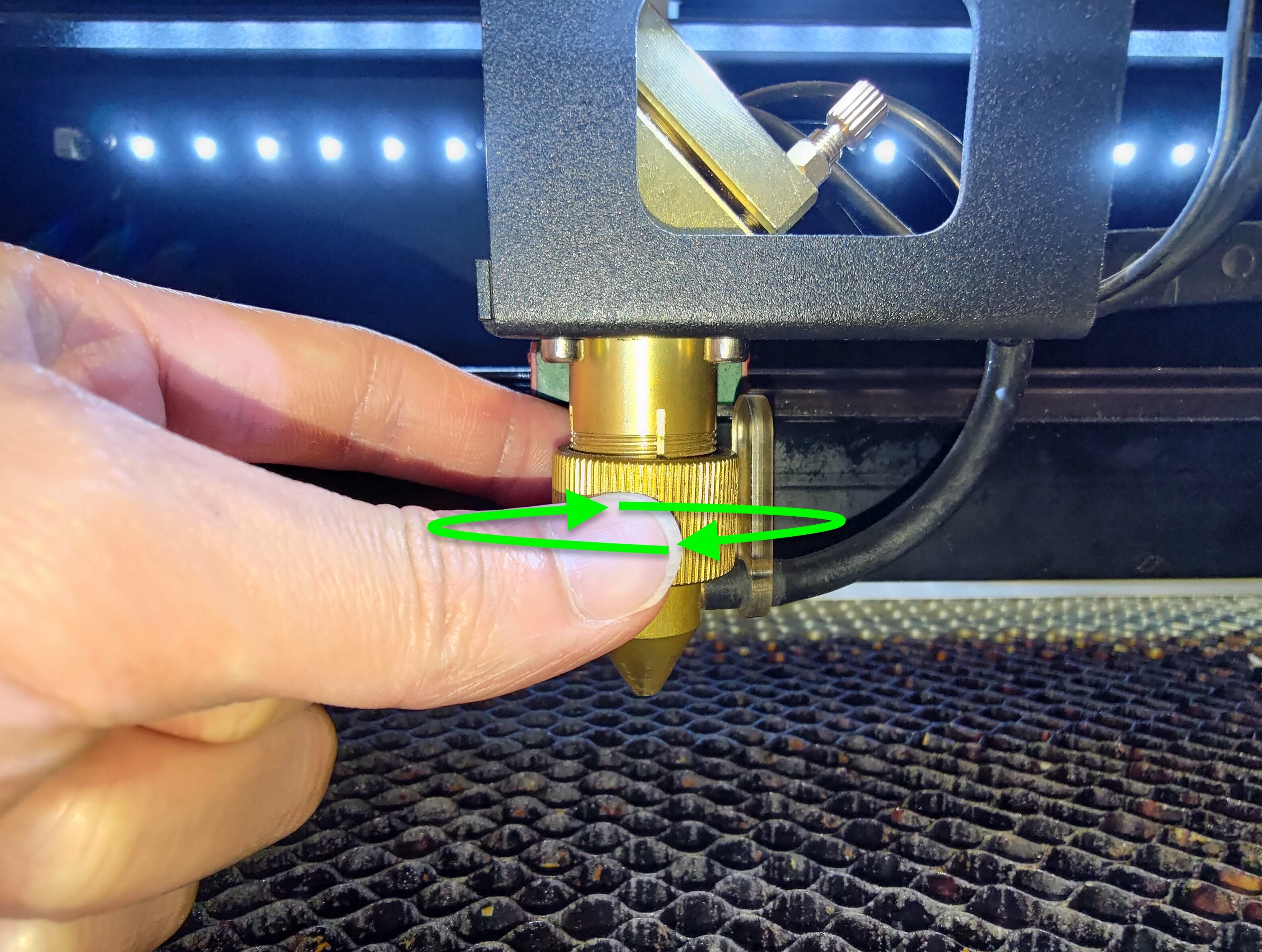

Installez l'anneau en premier et insérez la buse en la poussant vers le haut. Serrez l'anneau en tournant l'anneau dans le sens antihoraire.

Étape 10 - Retourner au processus OPA standard :

Veuillez noter que cette instruction ne signifie pas la fin de votre OPA.
Pour continuer le processus OPA, veuillez retourner à l'étape 9 du processus OPA standard.
Vous pouvez trouver le lien vers le processus OPA standard ici : 5-1 Ajustement du chemin optique
