Fréquence recommandée
Une fois par mois.
Quand vérifier ?
1. La première fois après le déballage suite à un transport sur une longue distance.
2. Après le remplacement du tube laser.
3. Pour l'entretien régulier, il est recommandé de vérifier une fois par mois.
4. En cas de problème de coupe ou de gravure.

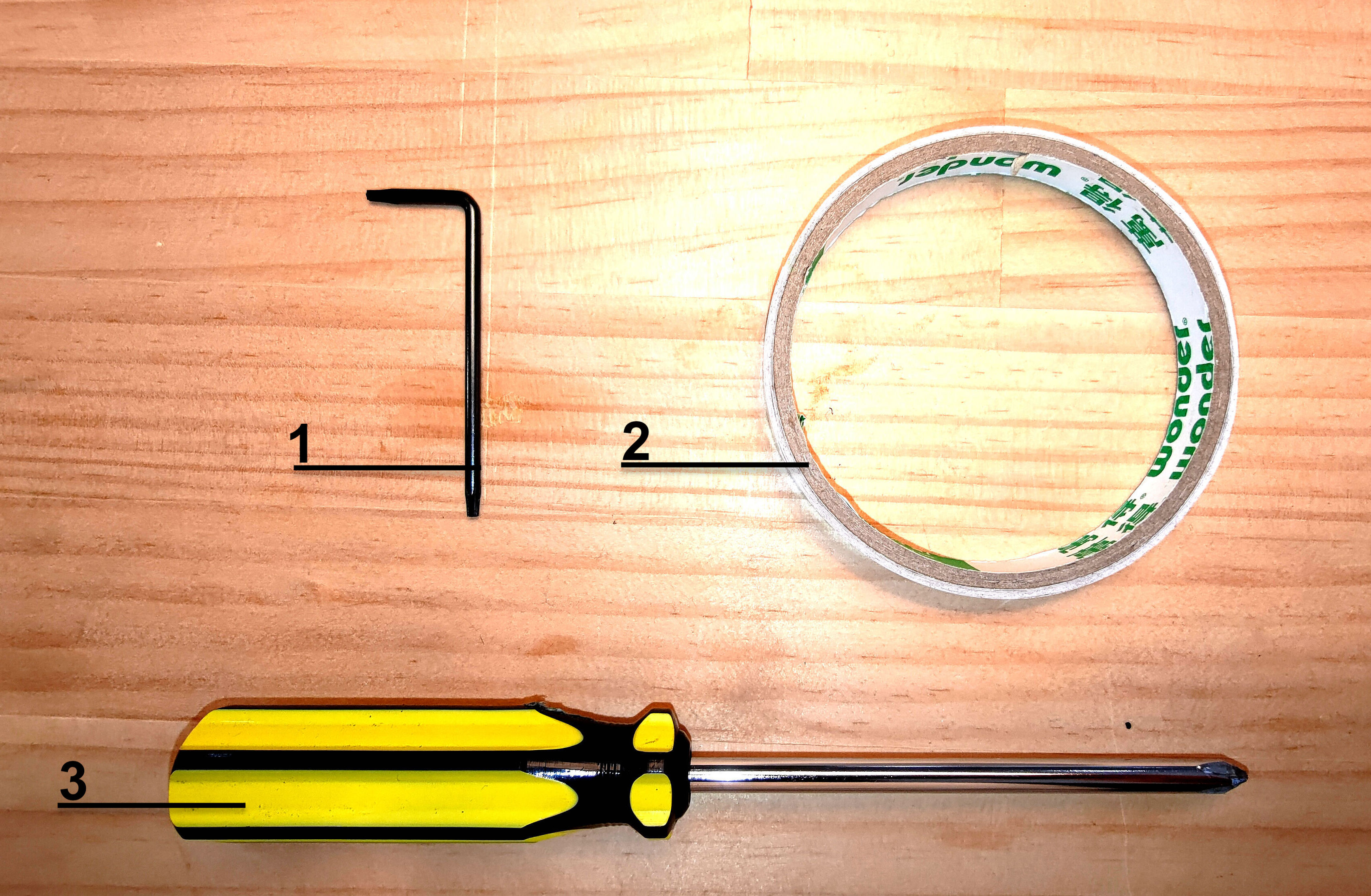

Préparation
Ruban adhésif double face et tournevis cruciforme (pour la série Beambox).
Étape 1 - Apprendre à générer une impulsion
- Mettez la machine sous tension.
- Fermez le capot.
- Passez en mode Maintenance et attendez la fin du processus de calibrage.
- Localisez le bouton Impulsion.
- Une pression = une impulsion, deux pressions = deux impulsions, etc.

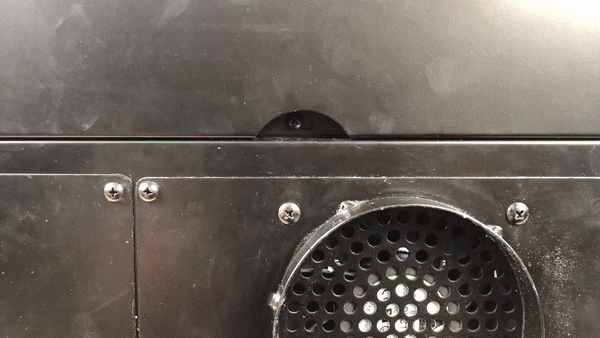

Étape 2 - Ouvrir le capot arrière
Utilisez le tournevis cruciforme pour dévisser la vis au-dessus du ventilateur à l'arrière de la machine, et le couvercle arrière pourra être ouvert par la suite.
Étape 3 - Identifier les emplacements
- Veuillez vous familiariser avec les emplacements :
- Premier miroir réfléchissant
- Deuxième miroir réfléchissant
- Troisième miroir réfléchissant
- 7 positions du plateau où la tête laser se déplacera pendant la vérification.
Étape 4 - Nettoyer tous les miroirs et lentilles de focalisation
Veuillez suivre les instructions du lien ci-dessous pour nettoyer tous les miroirs et lentilles.
Beambox : Nettoyage des miroirs et des lentilles
Étape 5 - Vérifier le point laser sur le 1er miroir
Cette étape consiste à vérifier si le tube laser et la machine sont en bon état.
Aperçu de l'étape :

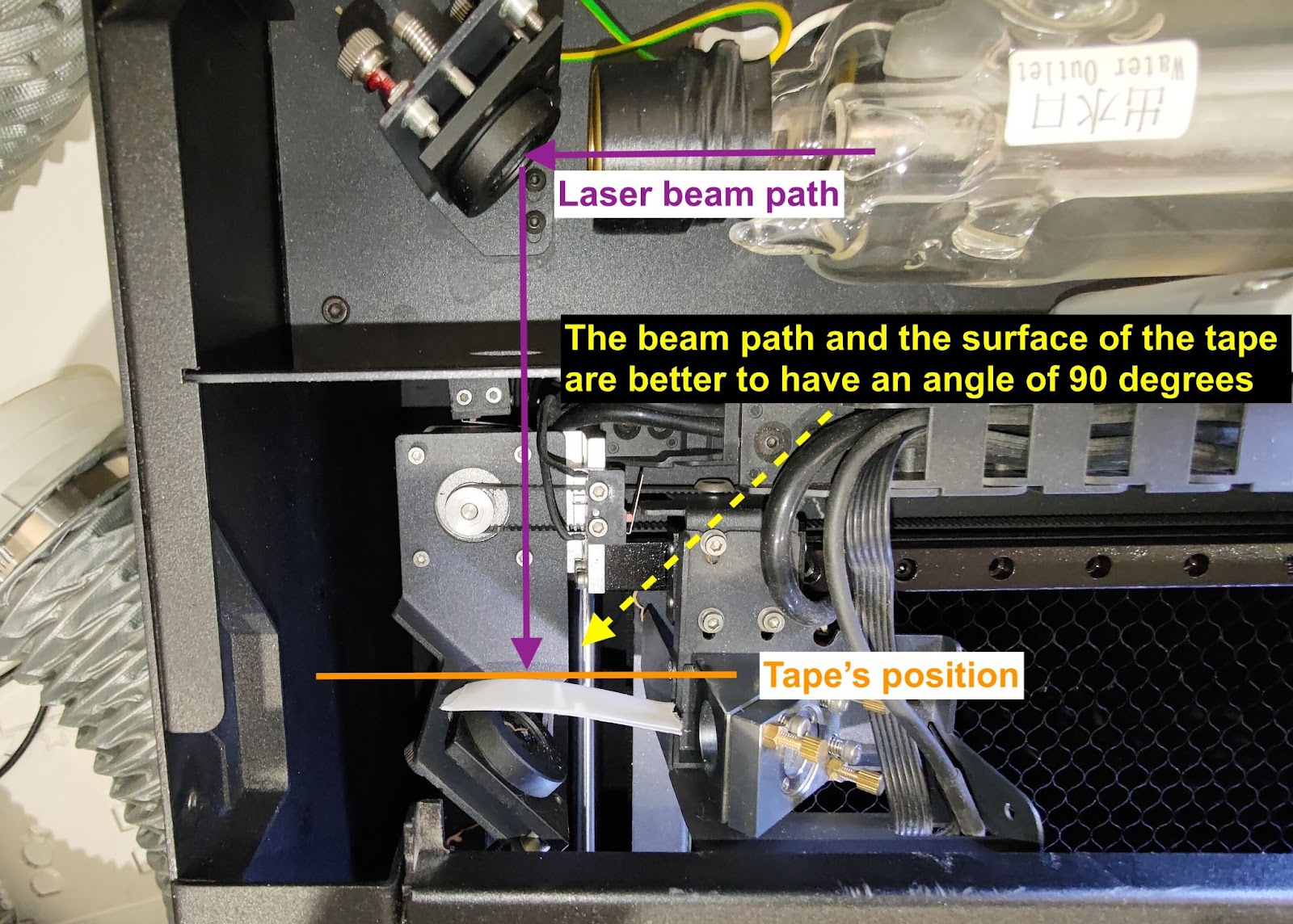

Étape 6-1 - Application du ruban adhésif et génération d'impulsions
Posez un ruban adhésif double face à deux couches sur le 1er miroir, fermez le couvercle arrière, et effectuez cinq impulsions.
Étape 6-2 - Vérifiez leForme du point sur le ruban adhésif
La forme doit être aussi ronde que possible, et le premier morceau de ruban adhésif double face à l'avant doit être brûlé.
Bon exemple :
Mauvais exemple :
Étape 6-3 - Récupération du ruban adhésif du premier miroir
Placez le ruban adhésif du 1er miroir sur un morceau de papier. Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 6-4 - Dépannage et rapport
Si votre point n'est pas rond, pas assez fort, ou similaire aux mauvais exemples ci-dessus, augmentez le taux de puissance à x2.0 et voyez si cela s'améliore :
-
Si le point devient plus fort, cela indique que le tube laser pourrait avoir décliné. Vous pouvez toujours terminer le processus avec un taux de puissance augmenté, ou vous pouvez contacter votre revendeur local en indiquant que le tube pourrait avoir décliné.
-
Si le point ne devient pas plus fort ou s'il a toujours une forme étrange, contactez votre revendeur local pour obtenir de l'aide supplémentaire.
(Veuillez partager la photo de votre résultat d'impulsion sur le 1er miroir avec votre revendeur.)
Étape 7 - Vérification du trajet du premier au deuxième miroir
Cette étape consiste à vérifier si le trajet est aligné du 1er miroir au 2ème miroir.
Aperçu de l'étape :
Étape 7-1 - Création du premier point pour la position supérieure gauche
Placez un ruban adhésif à deux couches sur le 2ème miroir et déplacez la tête vers le coin supérieur gauche.
Faites trois impulsions pour créer le premier point.
Étape 7-2 - Création du deuxième point pour la position inférieure gauche
Gardez le même ruban adhésif sur le 2ème miroir et déplacez la tête vers le coin inférieur gauche.
Faites 3 impulsions pour créer le deuxième point.
S'il n'y a pas de point en bas à gauche, cela indique que le trajet est fortement désaligné.
Veuillez vous référer au lien pour réaligner le trajet optique. [Alignement du trajet optique]
Étape 7-3 - Vérifiez si les premier et deuxième points se chevauchent
Si vos points se superposent parfaitement, comme sur la photo ci-dessous, cela indique que le trajet est correctement aligné.
S'ils ne se superposent pas, comme dans les mauvais exemples ci-dessous, cela indique que du 1er miroir au 2ème miroir, le trajet optique est désaligné et que le 1er miroir doit être ajusté.
Veuillez vous référer au lien pour réaligner le trajet optique. [4-8 Alignement du trajet optique]
Bon exemple :
Mauvais exemple :
Étape 7-4 - Récupération du ruban adhésif du deuxième miroir
Mettez le ruban adhésif du 2ème miroir sur le papier. Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 8 - Vérification du trajet du deuxième au troisième miroir
Cette étape consiste à vérifier si le trajet est aligné du 2ème miroir au 3ème miroir.
Aperçu de l'étape :
Étape 8-1 - Création du premier point pour la position centrale gauche
Placez un ruban adhésif à deux couches sur le 3ème miroir et déplacez la tête vers la position du milieu-gauche .
Faire 3 impulsions pour créer le premier point.
Étape 8-2 - Création du deuxième point pour la position centrale droite
Gardez le même ruban adhésif sur le 3ème miroir et déplacez la tête vers la position du milieu-droit.
Faites 3 impulsions pour créer le deuxième point.
Étape 8-3 - Vérifiez si le premier et le deuxième point se chevauchent
Si vos points se superposent parfaitement, comme sur la photo ci-dessous, cela indique que le trajet est correctement aligné.
Vous pouvez passer à l'Étape 8-5.
S'ils ne se chevauchent pas, cela indique que du 2ème miroir au 3ème miroir, le trajet optique est désaligné et le 2ème miroir doit être ajusté.
Veuillez vous référer au lien pour réaligner le trajet optique. [4-8 Alignement du trajet optique]
Bon exemple :
Mauvais exemple :
Étape 8-4 - Récupération du ruban adhésif du troisième miroir
Retirez le ruban adhésif du 3ème miroir et placez-le sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 9 - Vérification du trajet du troisième miroir à la pointe de la buse
Il y aura deux emplacements à vérifier.
Le premier est le centre du lit - Aperçu de l'étape :
L'autre est le coin inférieur droit du lit - Aperçu de l'étape :
Étape 9-1 - Vérifier le trajet de l'axe Z au centre du lit
Placez un ruban à une couche sur la pointe de la buse et déplacez la tête laser au centre du plateau, puis faites une impulsion.
Retirez le ruban et vérifiez si le point est rond.
Bon exemple :
Mauvais exemples:
Si votre point n'est pas rond, reportez-vous au lien pour réaligner le trajet optique du 3ème miroir au plateau (axe Z), qui n'est pas suffisamment vertical.
Si vous ne trouvez aucun point sur le ruban, veuillez vous référer aux instructions pour un réglage avancé.
Étape 9-2 - Récupération du ruban adhésif de la pointe de buse centrale
Mettez le ruban sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 9-3 - Vérifiez le trajet de l'axe Z dans le coin inférieur droit du plateau
Placez un ruban à une couche sur la pointe de la buse et déplacez la tête laser dans le coin inférieur droit du plateau, puis faites une impulsion.
Retirez le ruban et vérifiez si le point est rond.
(Il est normal que le point du coin soit plus petit que le point central. Veuillez vous référer aux exemples ci-dessous.)
Bon exemple :
Exemples acceptables:
Mauvais exemples:
- Si votre point n'est pas rond, reportez-vous au lien ci-dessous pour réaligner le trajet optique du 3ème miroir au plateau (axe Z), qui n'est pas suffisamment vertical.
[4-8 Alignement du trajet optique]
Étape 9-4 - Récupération du ruban adhésif de la pointe de buse inférieure droite
Mettez le ruban sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 10 - Rapport (Facultatif)
Le ruban collecté peut être partagé avec votre revendeur local si vous rencontrez un problème avec votre machine.
Le trajet optique est un élément clé qui affectera le résultat de la gravure et de la découpe.

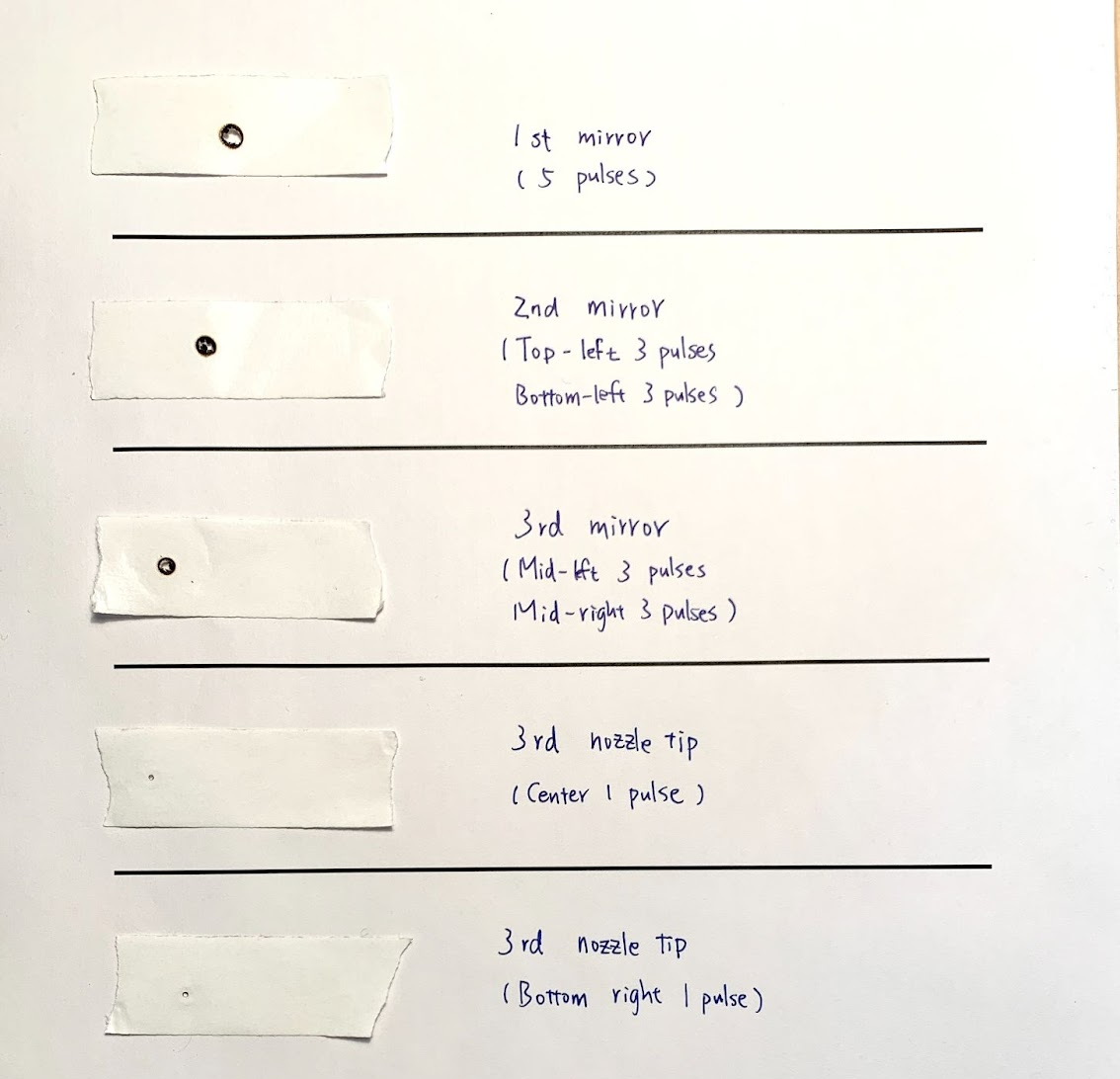

Veuillez prendre une photo des rubans collectés et une photo nette des rubans de la buse comme dans les exemples ci-dessous :
Photo #1 :
Photo #2 :
#END
