4-2 Laser Head Displacement Adjustment

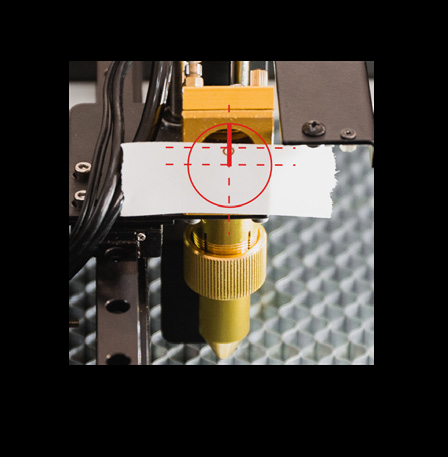

Objectif : Le point sur l'anneau métallique doit être sur la ligne centrale verticale de l'anneau. Le point doit être au-dessus du point central de l'anneau.

Instructions :
1. Déplacez manuellement la tête laser au centre de la zone de travail. Fermez la porte et appuyez sur "Impulsion Laser".
2. Vérifiez si le point est tombé sur la ligne centrale verticale de l'anneau. Si oui, passez à l'étape 6.
3. Desserrez les 4 vis à tête hexagonale à l'aide d'une clé Allen de 2,5 mm.
4. Déplacez la tête laser vers l'avant ou vers l'arrière par rapport au rail. Puis resserrez les 4 vis.
5. Appuyez sur "Impulsion Laser" et vérifiez si le point est tombé sur la ligne centrale verticale de l'anneau. Si ce n'est pas le cas, veuillez répéter les réglages 3 et 4.
6. Vérifiez si le point chevauche ou est au-dessus de la ligne centrale horizontale de l'anneau. Si oui, passez à "Réglage du Troisième Miroir".

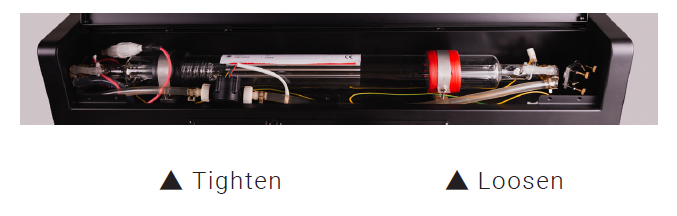

7. Si la hauteur est en dessous de la ligne centrale, ajustez les vis du support du tube laser. Desserrez le support du côté de la sortie du faisceau laser et serrez l'autre côté.

Vérifiez si le point laser chevauche ou se situe au-dessus de la ligne centrale. Si la position du support du tube laser est fréquemment ajustée, les premier et deuxième miroirs pourraient nécessiter un réalignement.

Description :

Lors de l'alignement du trajet optique entre le 2ème et le 3ème miroir, si le point est en dessous du centre, veuillez suivre ces instructions pour l'ajuster.

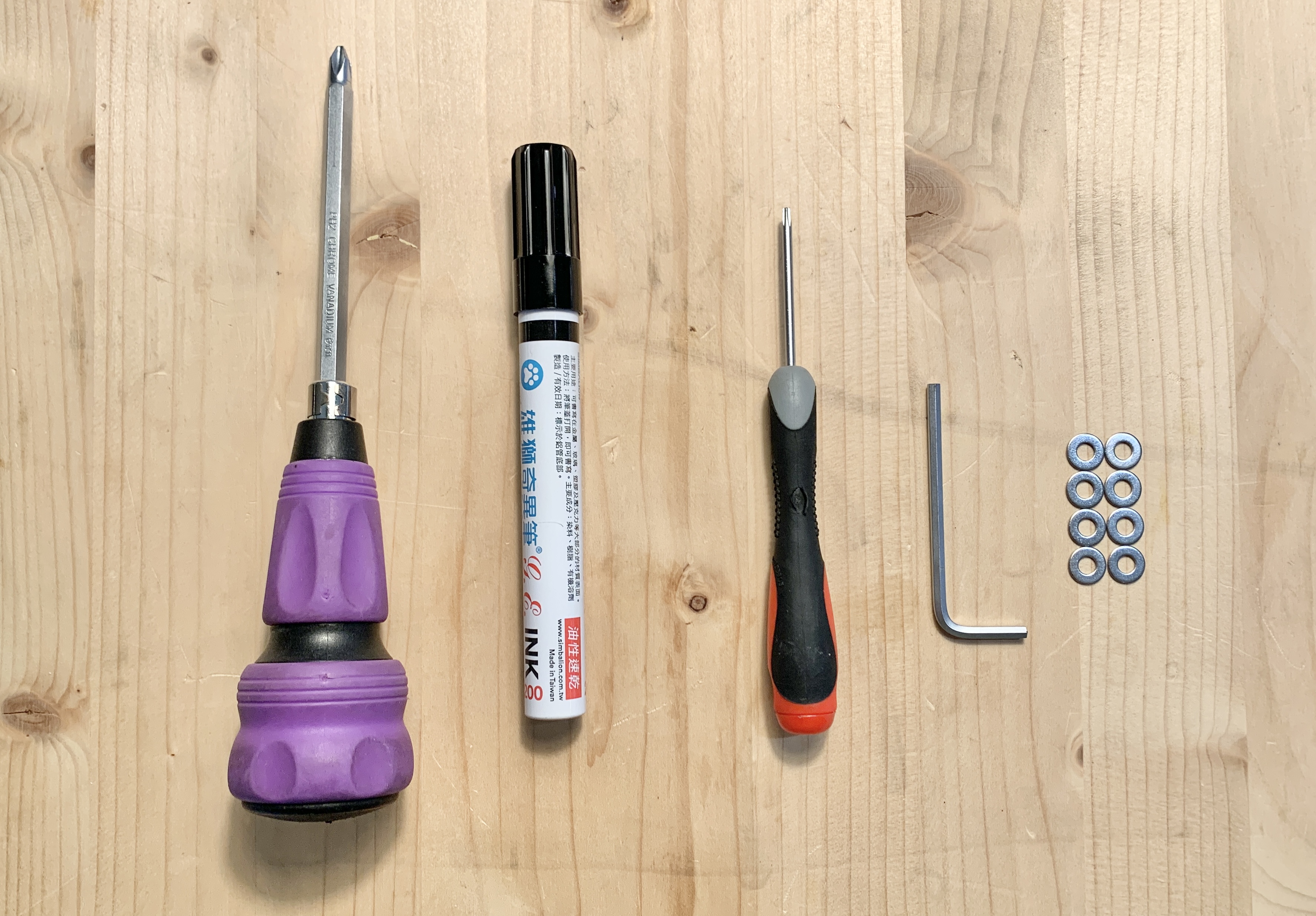

Outils nécessaires :

1. Tournevis cruciforme
2. Marqueur
3. Tournevis Torx T8
4. Clé Allen de 3 mm
5. 8 rondelles M4

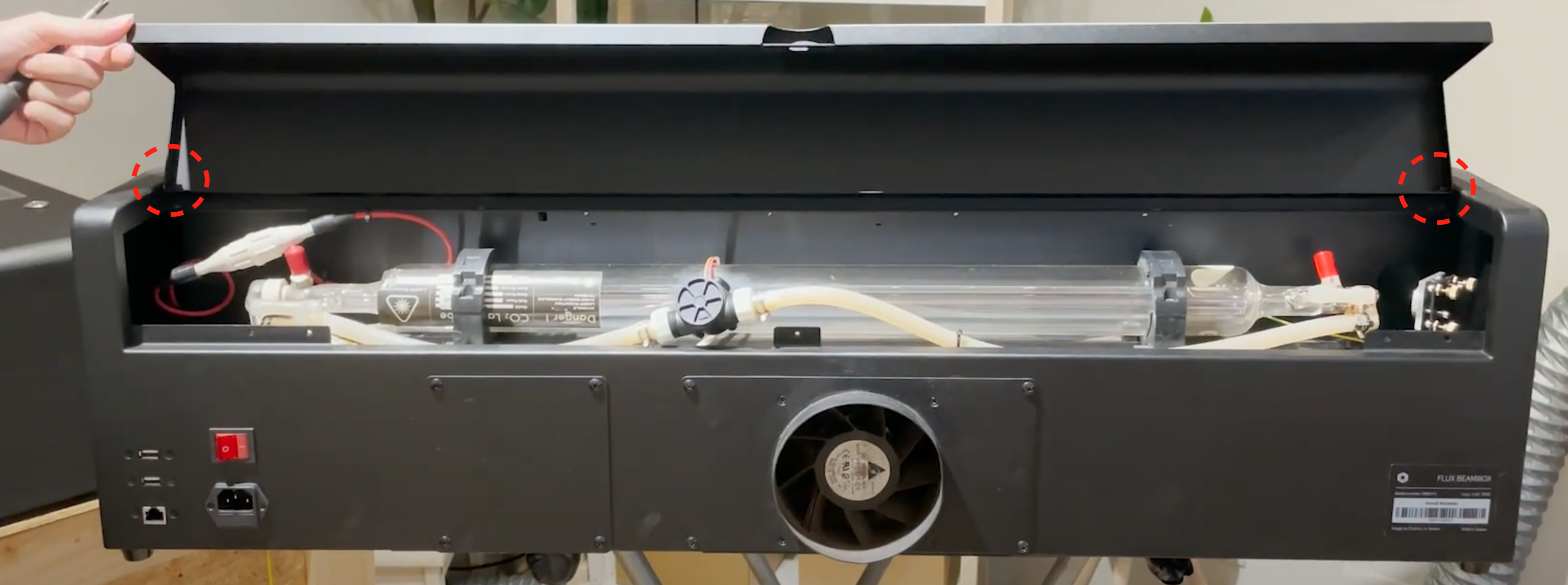

Étape 1 - Éteindre la machine et retirer le capot arrière

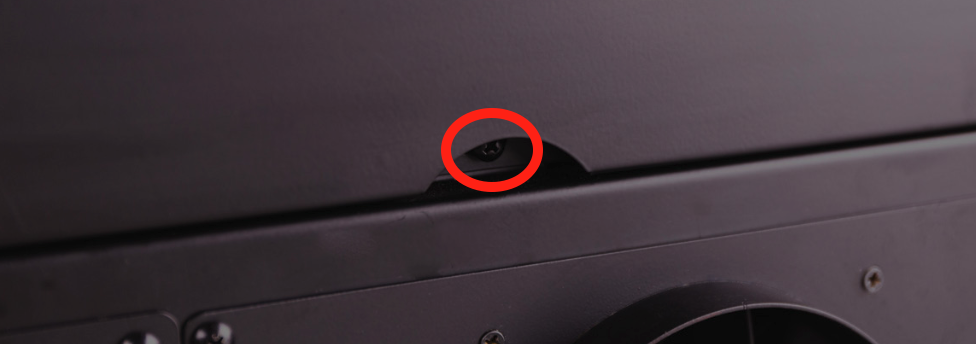

Utilisez le tournevis cruciforme pour dévisser la vis du capot arrière.

Dévissez les deux vis qui fixent le capot arrière et retirez-le.

Étape 2 - Marquer le tube laser et son support

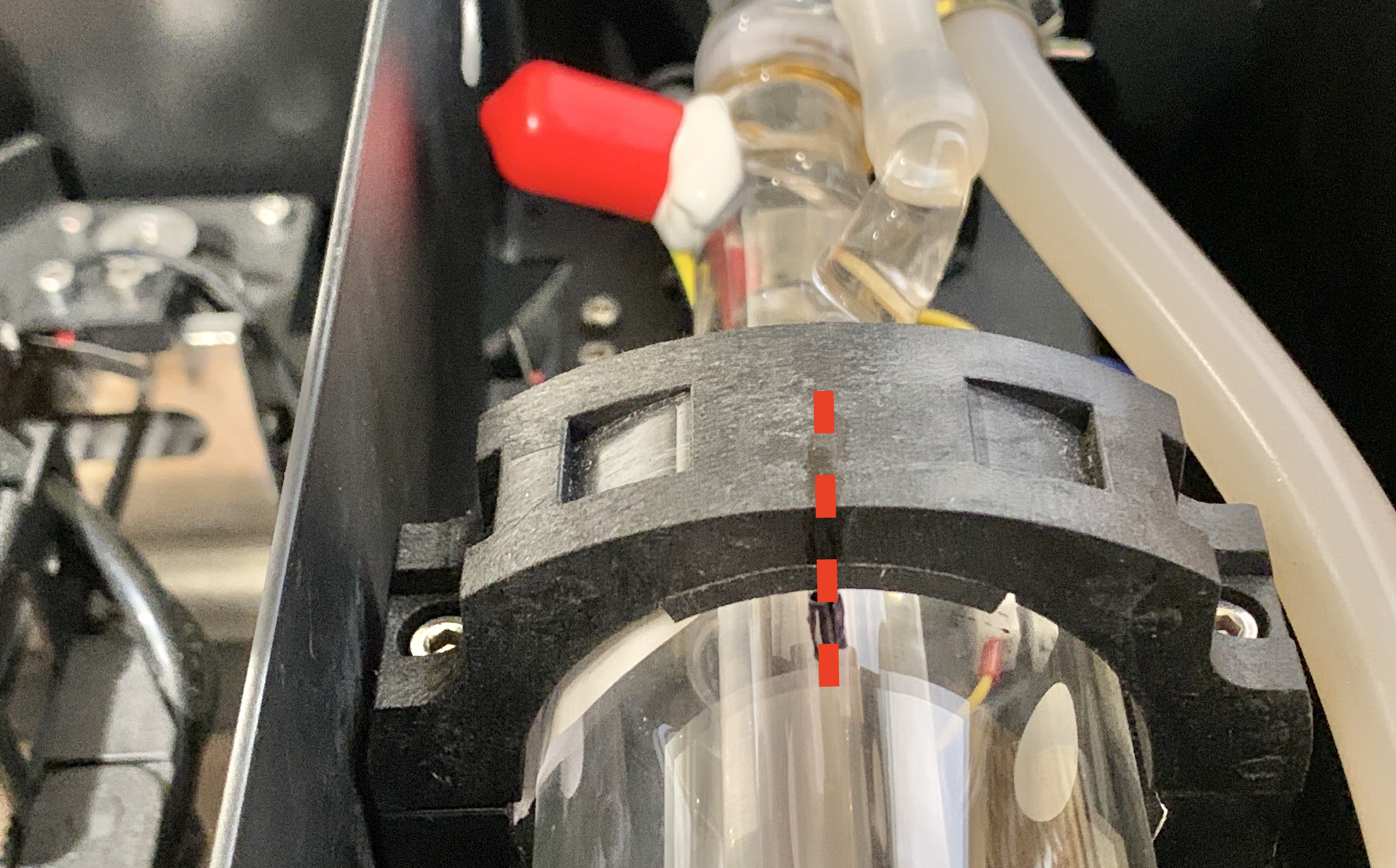

Utilisez le marqueur pour tracer une ligne sur le tube laser et son support, comme illustré sur l'image ci-dessous.

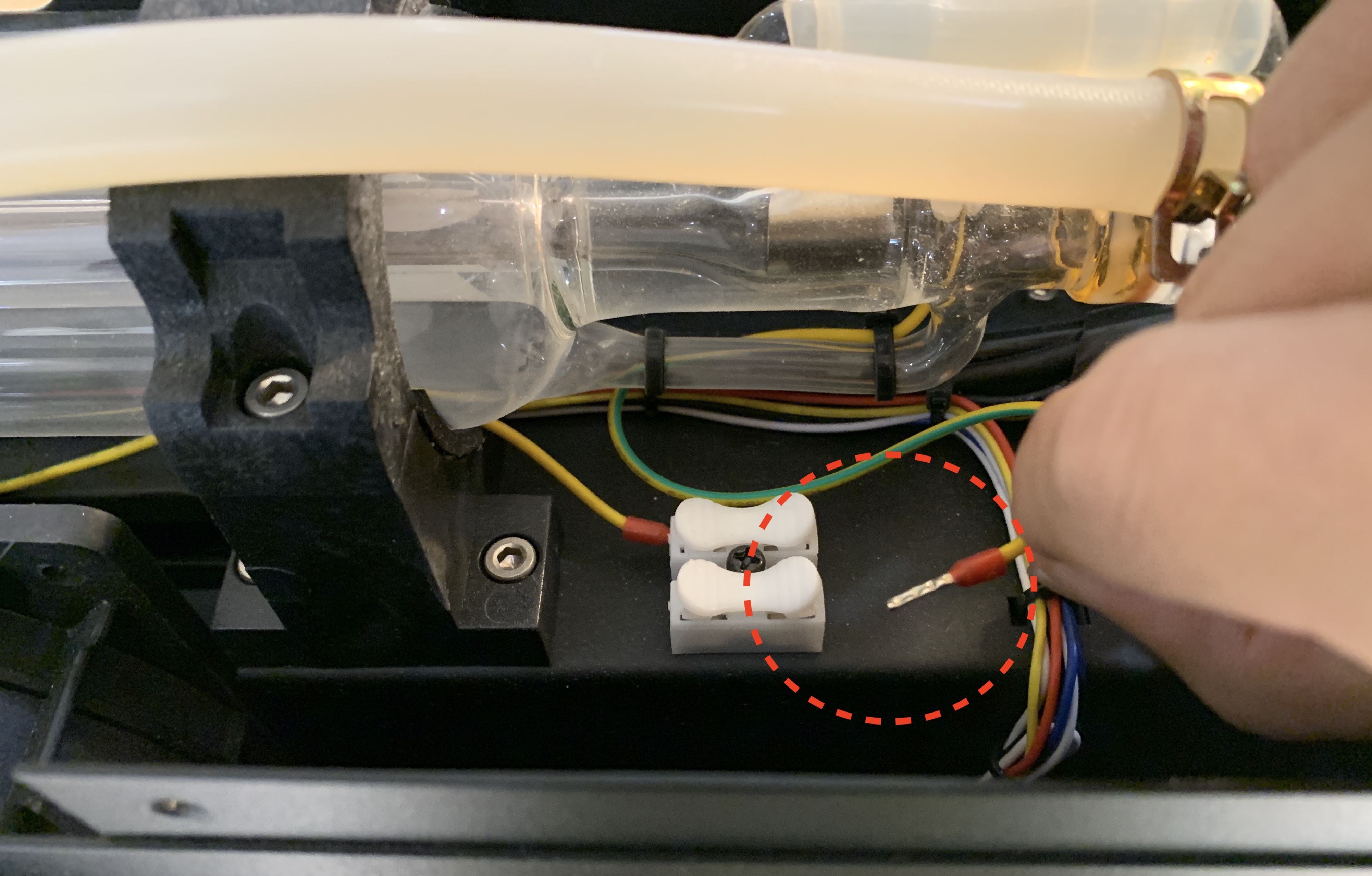

Étape 3 - Débrancher le câble basse tension du tube laser

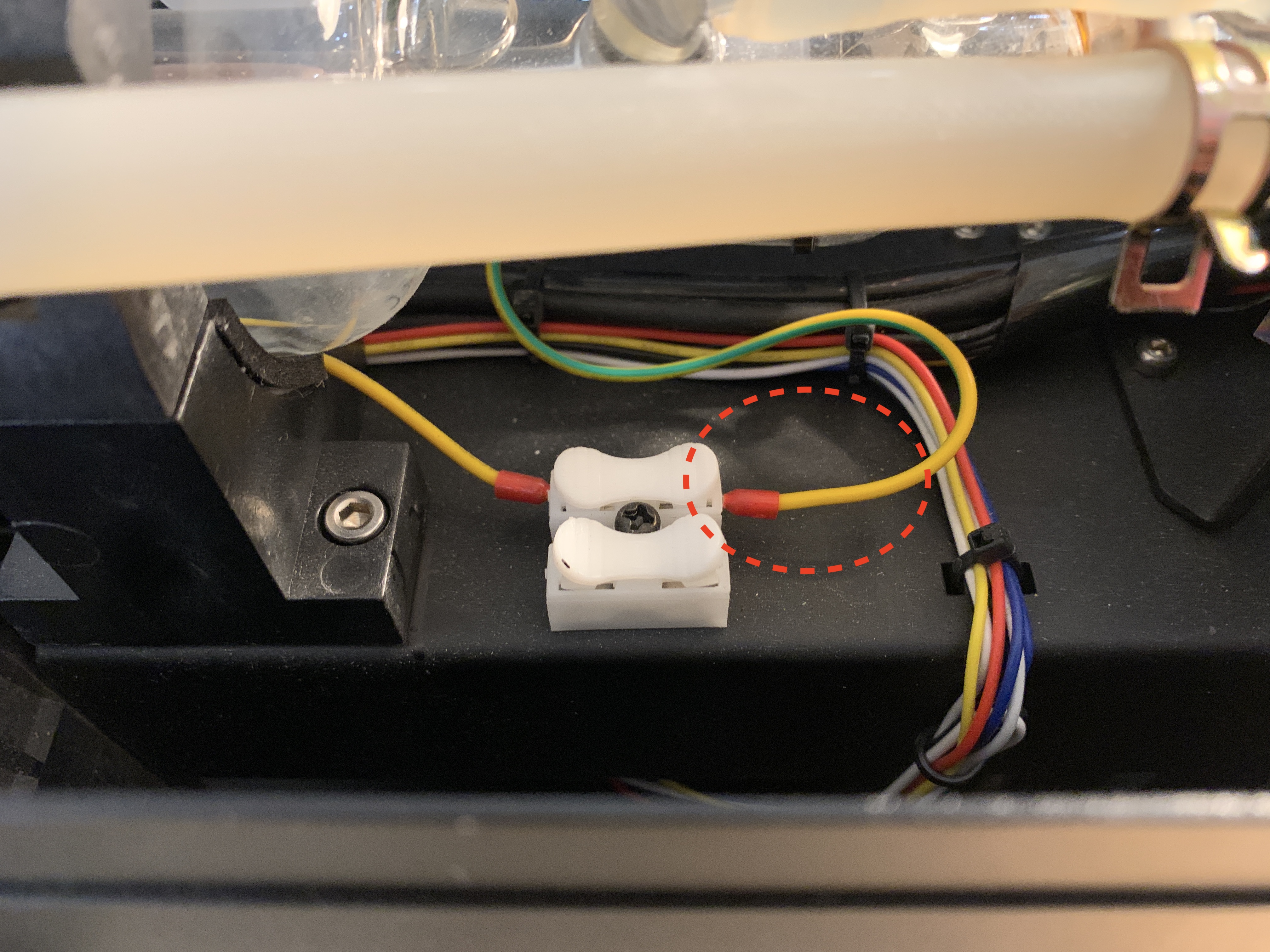

Appuyez sur la borne blanche à l'extrémité basse tension pour débrancher le câble basse tension.

 Étape 4 - Retirer le support du tube laser pour extraire le tube laser

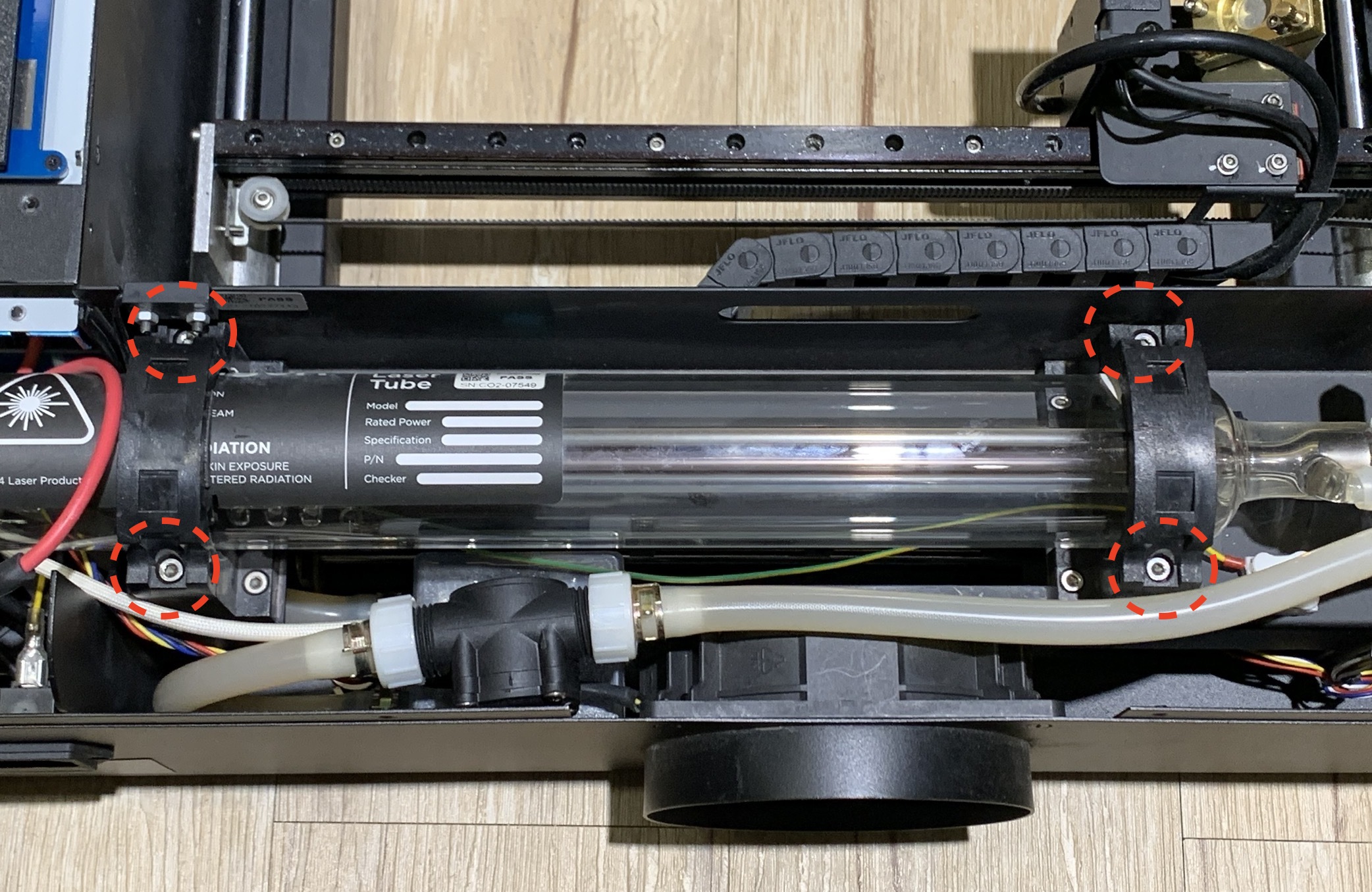

Utilisez la clé Allen de 3 mm pour dévisser les quatre vis du couvercle du support du tube laser.

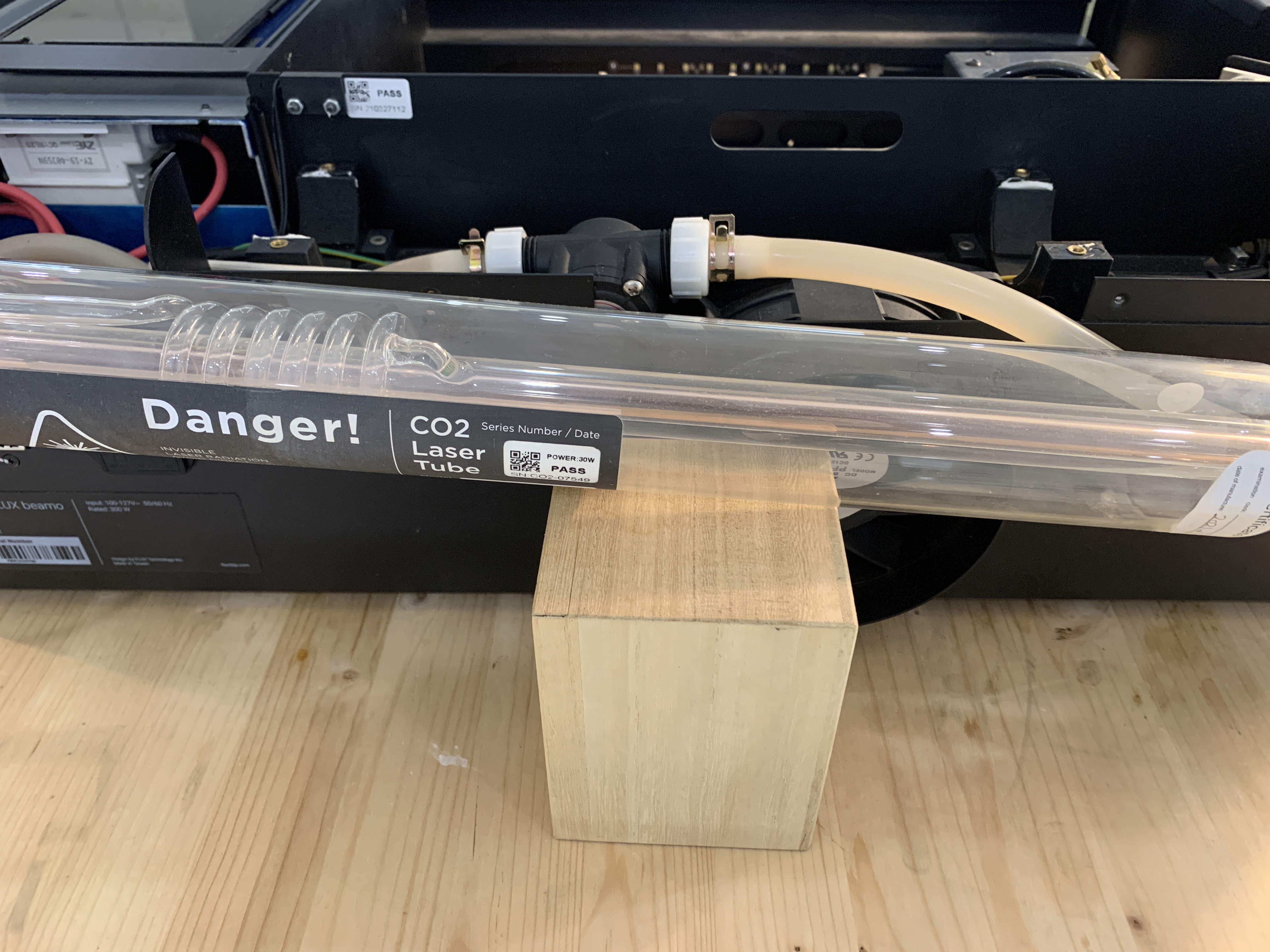

Retirez le tube laser et placez-le sur un support pour le maintenir en position.

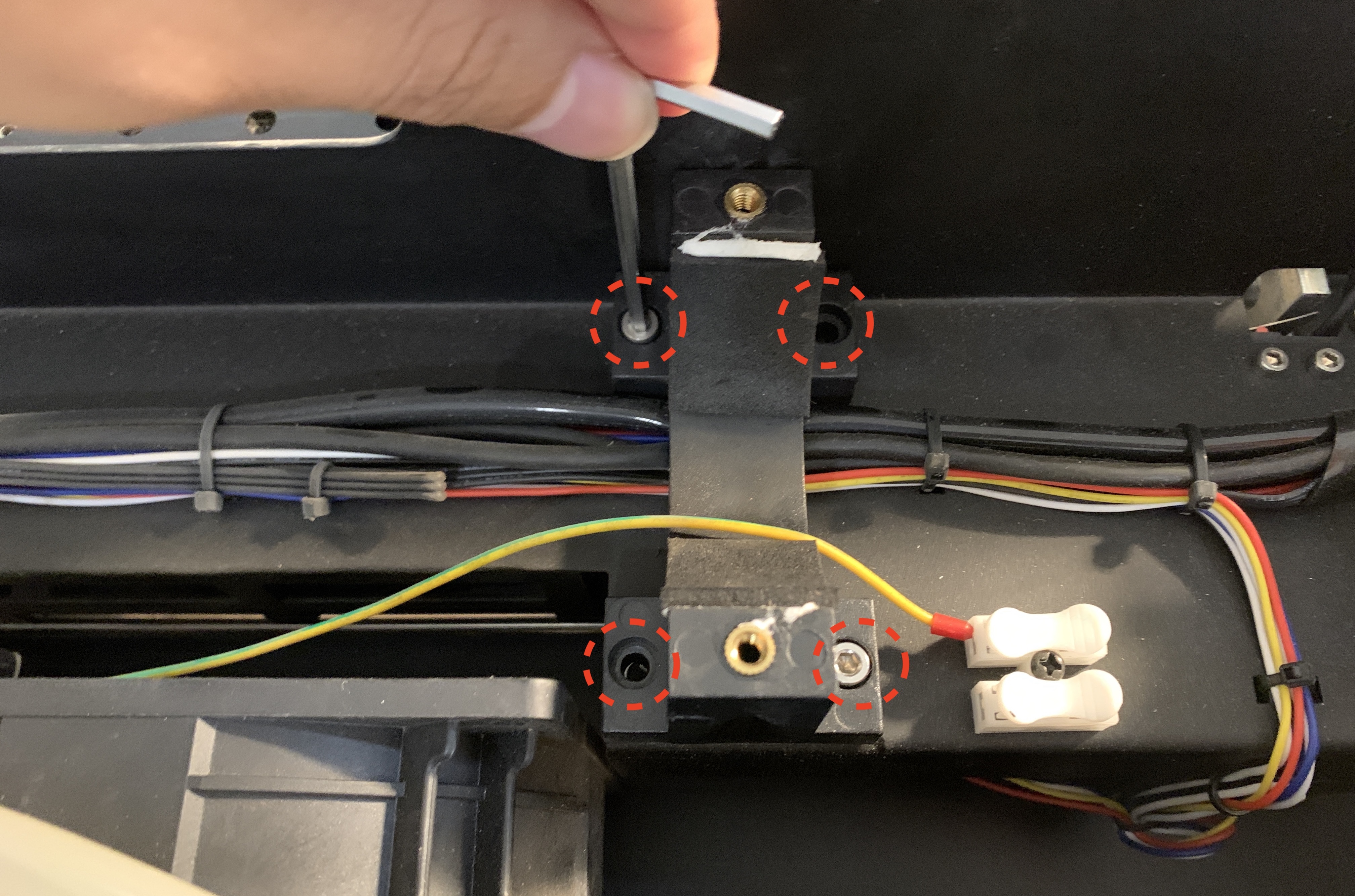

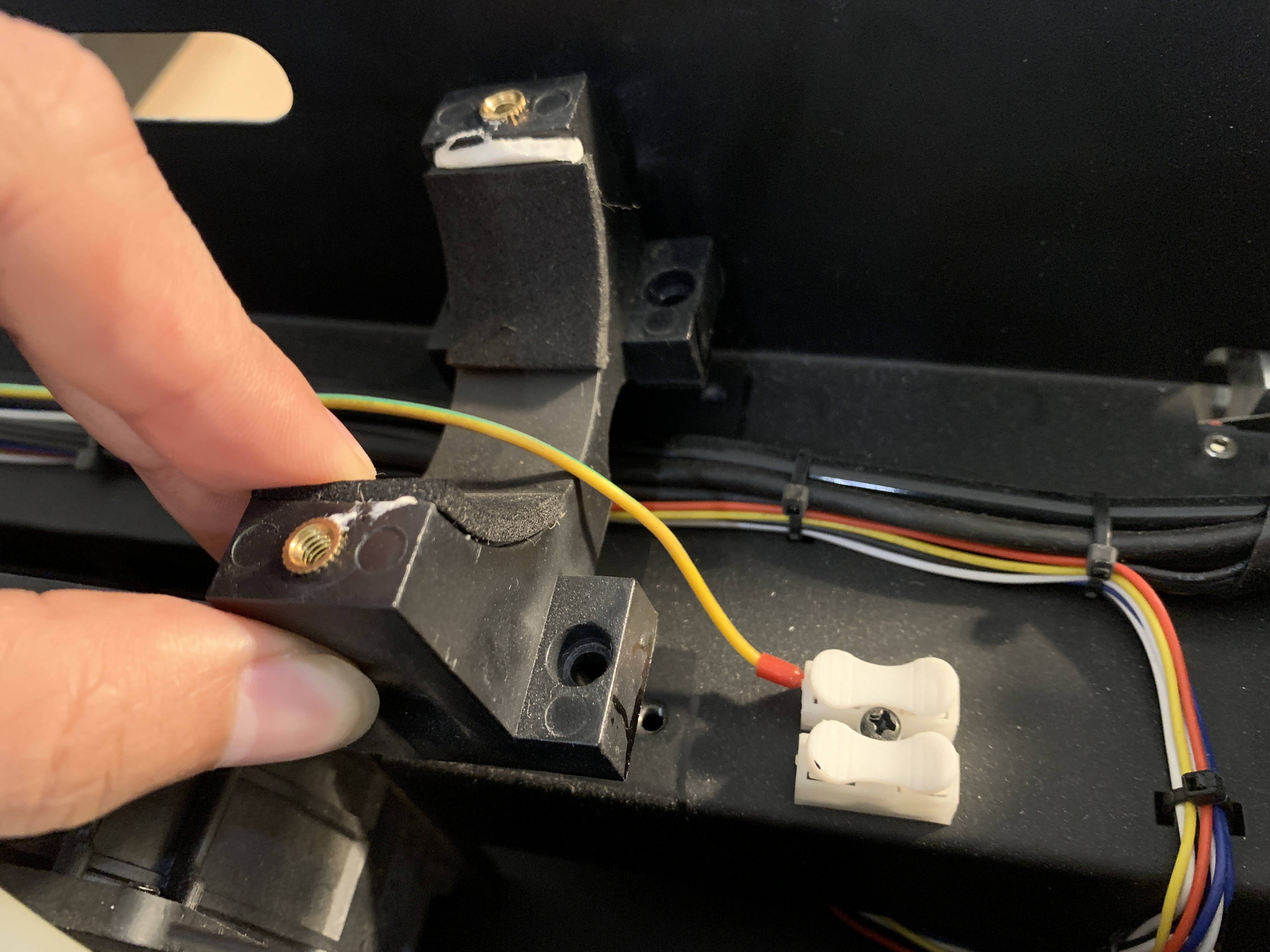

Étape 5 - Retirer le support du tube laser du côté basse tension

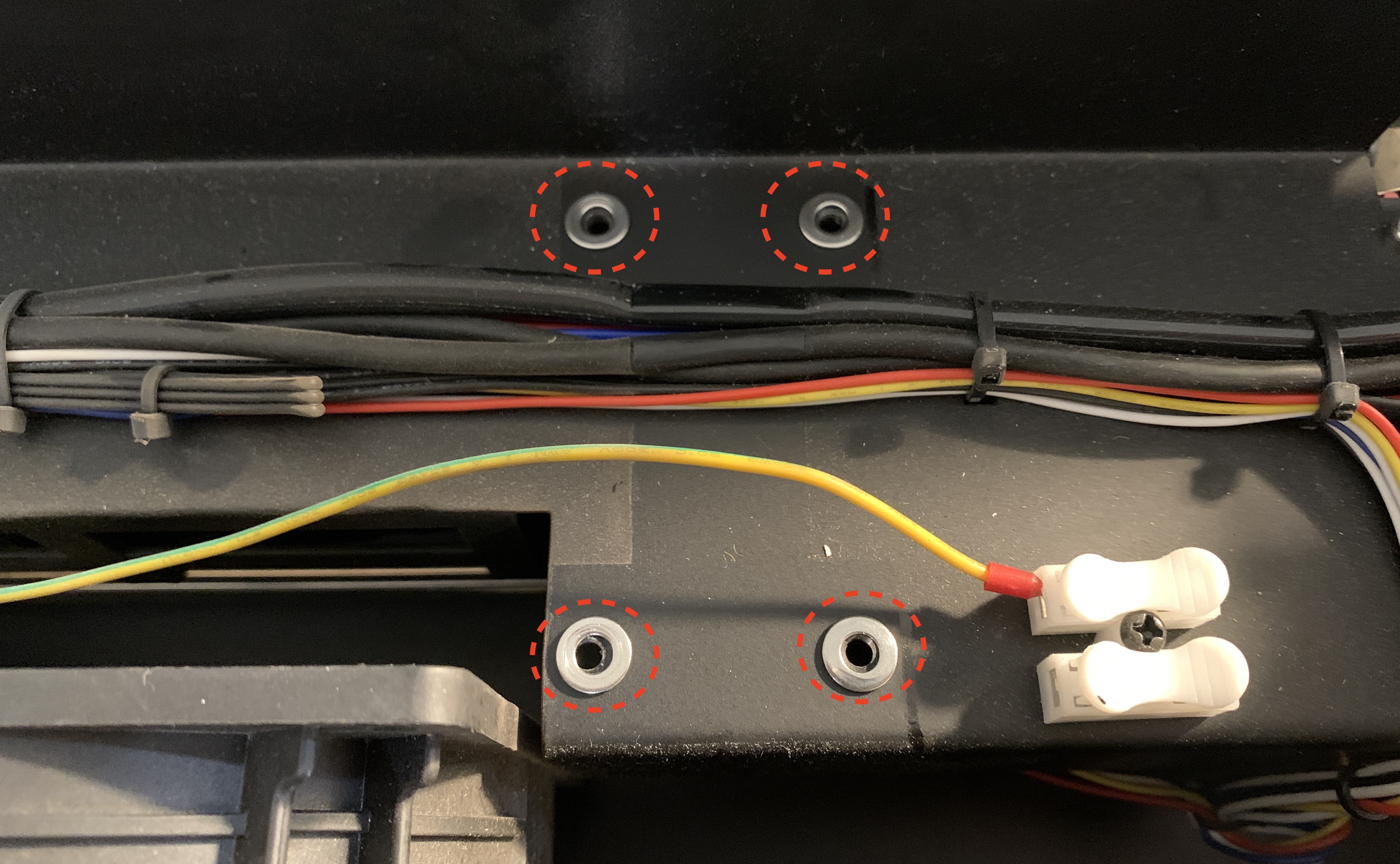

Utilisez la clé Allen de 3 mm pour dévisser les quatre vis du support du tube laser et retirez-le.

Étape 6 - Placez les rondelles

Placez les huit rondelles empilées par deux au-dessus des trous de vis.

Étape 7 - Installez le support du tube laser

Installez le support du tube laser dans la même direction et fixez les vis à l'aide de la clé Allen de 3 mm.

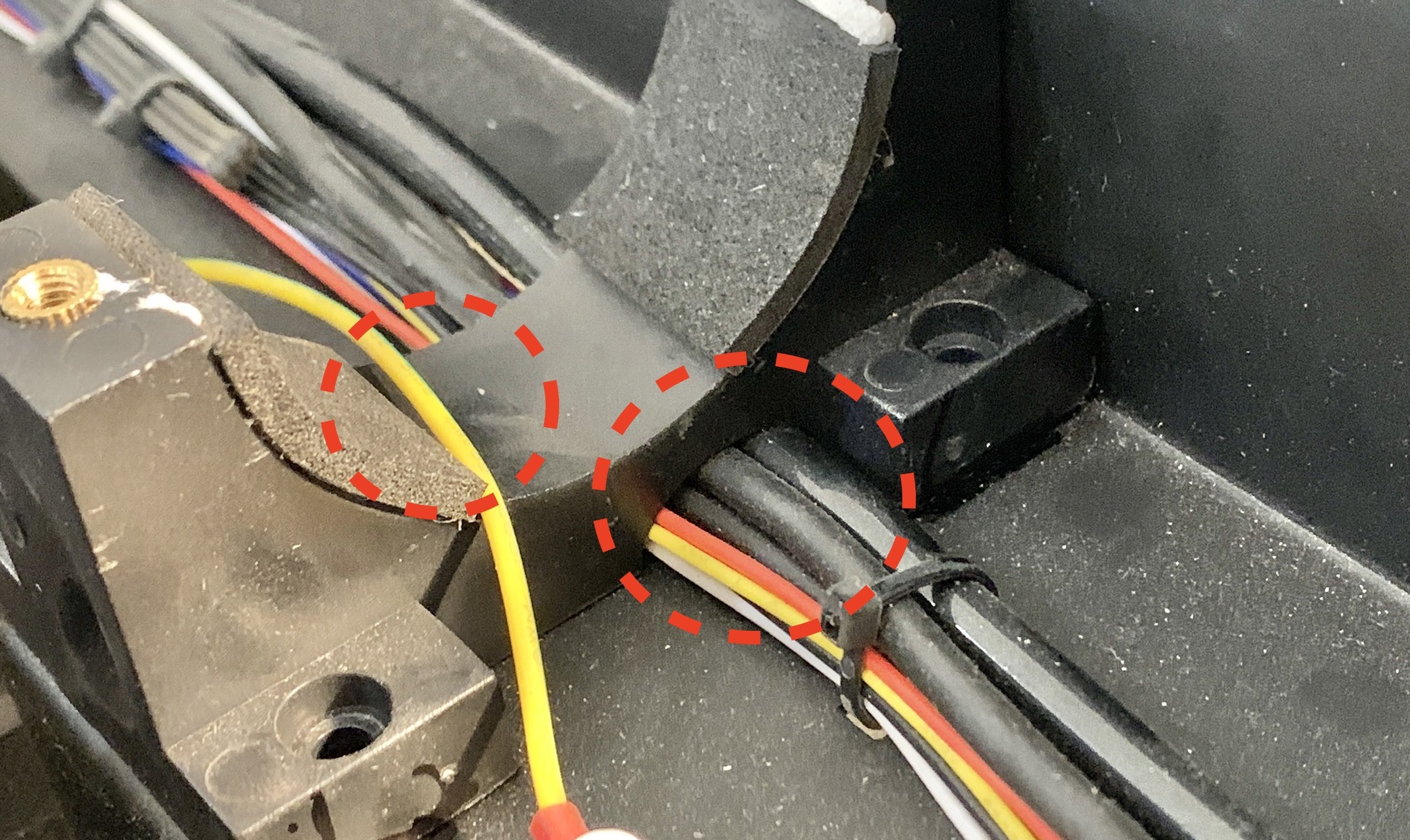

⚠︎ Ne pincez pas les câbles.

Étape 8 - Installez le tube laser

Installez le tube laser et alignez-le avec le repère.

Utilisez la clé Allen de 3 mm pour serrer les quatre vis du couvercle du support du tube laser.

Étape 9 - Branchez le câble basse tension du tube laser

Étape 10 - Remettez le couvercle arrière en place

Vissez les deux vis qui fixent le couvercle arrière.

Utilisez le tournevis cruciforme pour visser le couvercle arrière.

Étape 11 - Allumez la machine et vérifiez le point du troisième miroir

Vérifiez si le point est sur ou au-dessus du centre horizontal.

Déterminez le résultat et l'action suivante à entreprendre :

• Si le point est au-dessus du centre horizontal >> Passez à 4-1 Réglage du chemin optique
• Si le point est toujours en dessous du centre horizontal >> Retournez à Step 1 et ajoutez des rondelles supplémentaires à Étape 6.
• Si le point se trouve au centre horizontal >> Problème résolu

#FIN
