5-13 Réglage de la mise au point

Il y a deux façons de régler la mise au point sur beamo, qui dépendent du modèle standard ou du modèle avec un module autofocus.
Si vous avez la série Beambox, veuillez consulter une autre instruction.

(1) Modèle standard

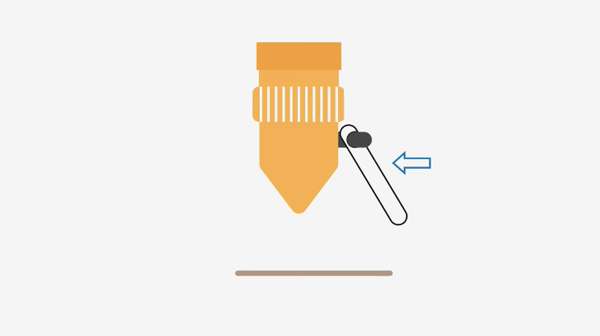

1. Faites pivoter la barre de mise au point (barre acrylique) vers le bas jusqu'à ce qu'elle soit verticale.

2. Desserrez la bague de mise au point de la tête laser et abaissez la tête laser jusqu'à ce que la barre de mise au point repose sur la pièce à usiner.

3. Serrez la bague de mise au point de la tête laser et faites pivoter la barre de mise au point vers le haut jusqu'à ce qu'elle soit verticale.

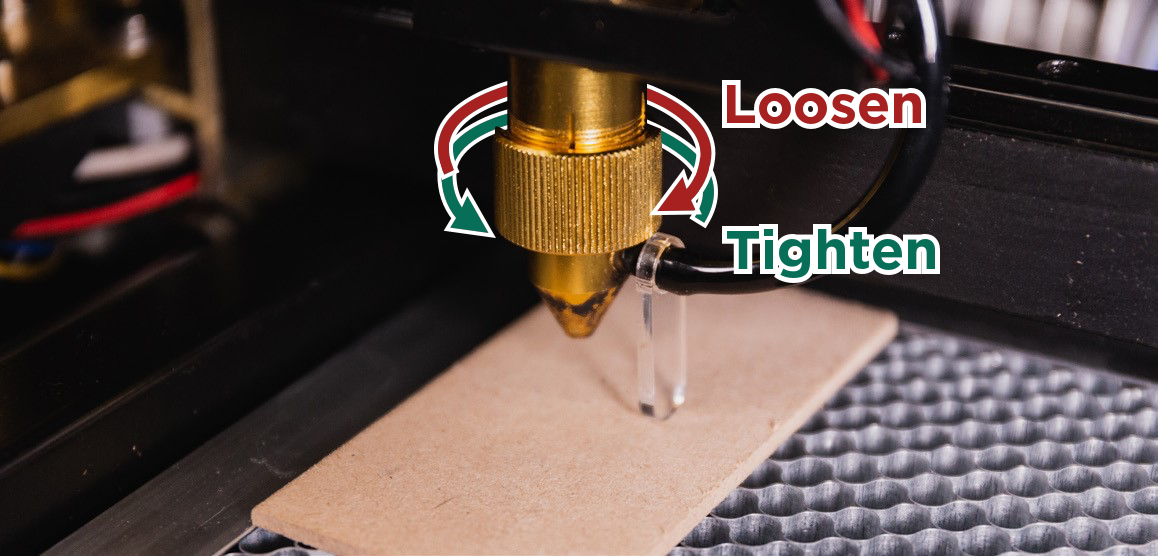

▲ Desserrez la bague de mise au point de la tête laser

▲ La barre acrylique doit toucher précisément la surface du matériau.
⚠︎ Si la bague est trop serrée, envisagez d'utiliser des pinces pour la dévisser. Couvrez la bague avec une serviette pour éviter qu'elle ne soit endommagée ou rayée.

Si la sonde est cassée, vous pouvez essayer les méthodes suivantes :

• Méthode #1 - Fabriquer la sonde :

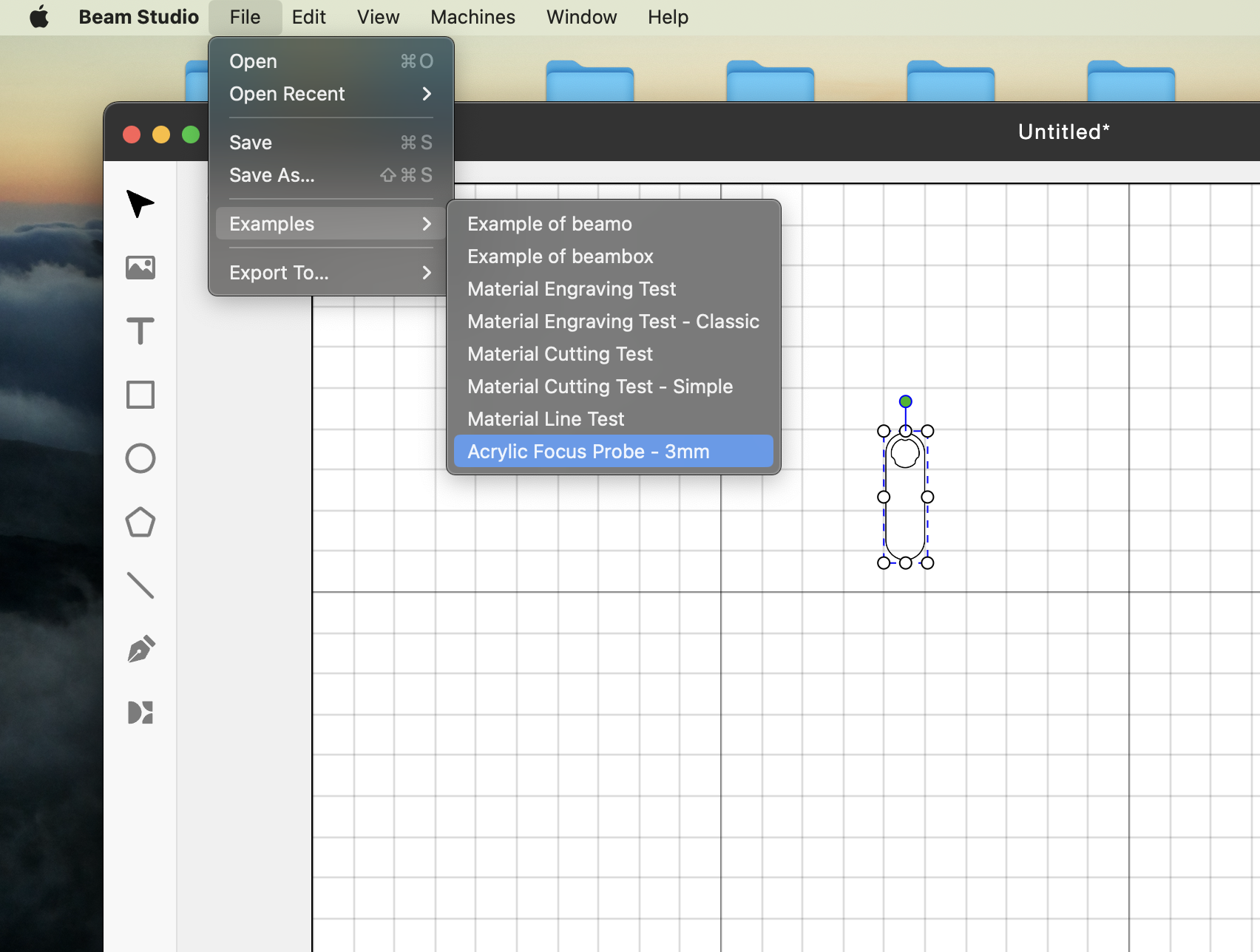

  Vous pouvez trouver le fichier dans Beam Studio ou le fichier ici peut également être téléchargé. Il est recommandé d'utiliser de l'acrylique de 3 mm pour découper cette sonde.




• Méthode #2 - Utilisation de pièces de monnaie :

  Les pièces de monnaie seront faciles à obtenir et utilisées pour mesurer la distance.

  • USD >> Pièces de 25 cents américains (25¢) x 7 pcs
  • EUR >> 50 centimes x 5 pièces
  • TWD >> Pièces de 10 $ x 6 pièces
  • ...etc. (Vous pouvez rechercher ou mesurer l'épaisseur des pièces que vous avez)





• Méthode 3 - Utilisation de matériaux

  Si vous avez des matériaux d'épaisseurs de 3 mm, 4 mm, 6 mm, etc., vous pouvez en utiliser plusieurs pour obtenir les distances focales de 12 mm.

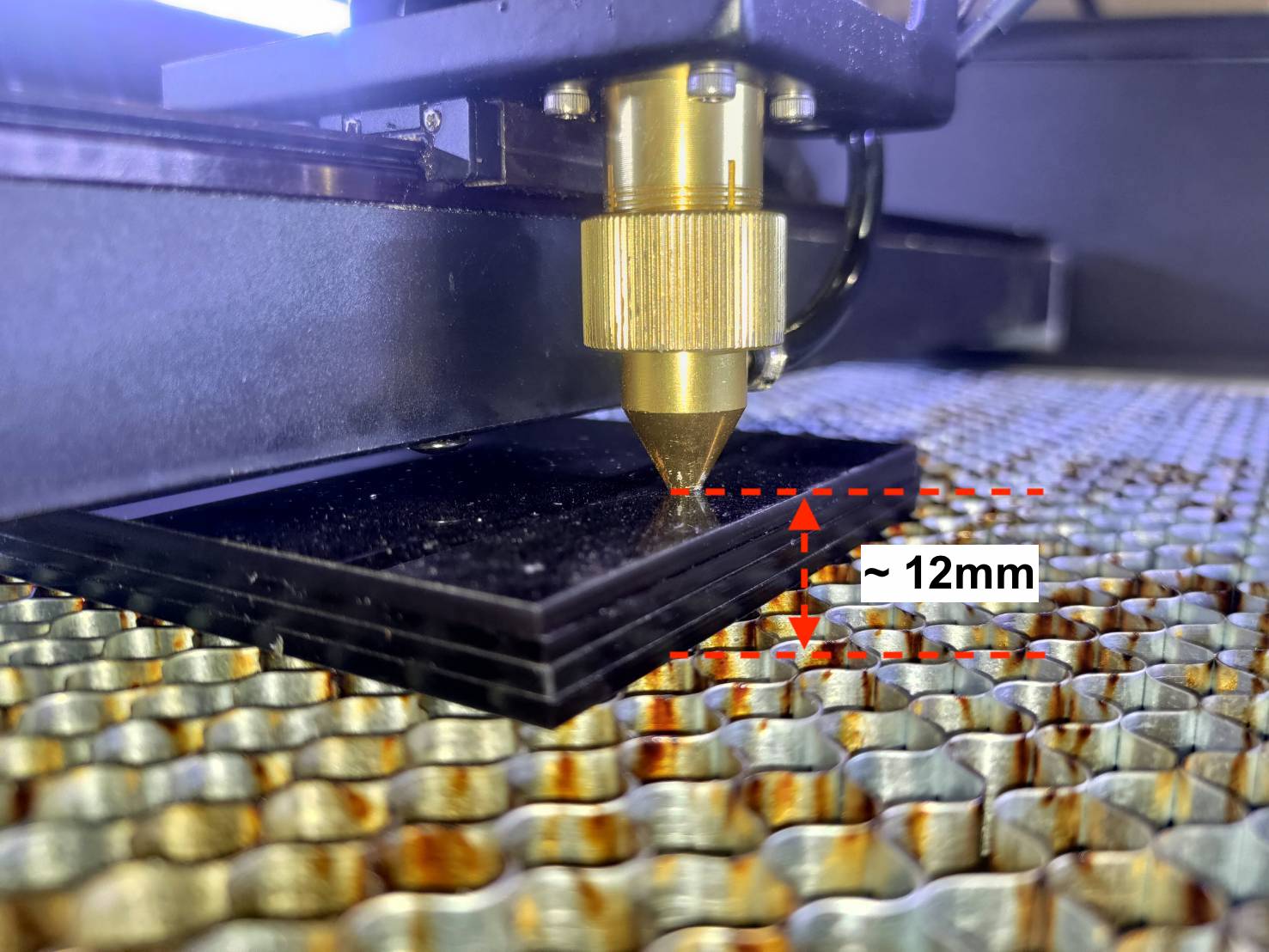

  Exemple - Acrylique de 3 mm x 4 pièces :


(2) Avec le module complémentaire d'autofocus

Mode sonde-

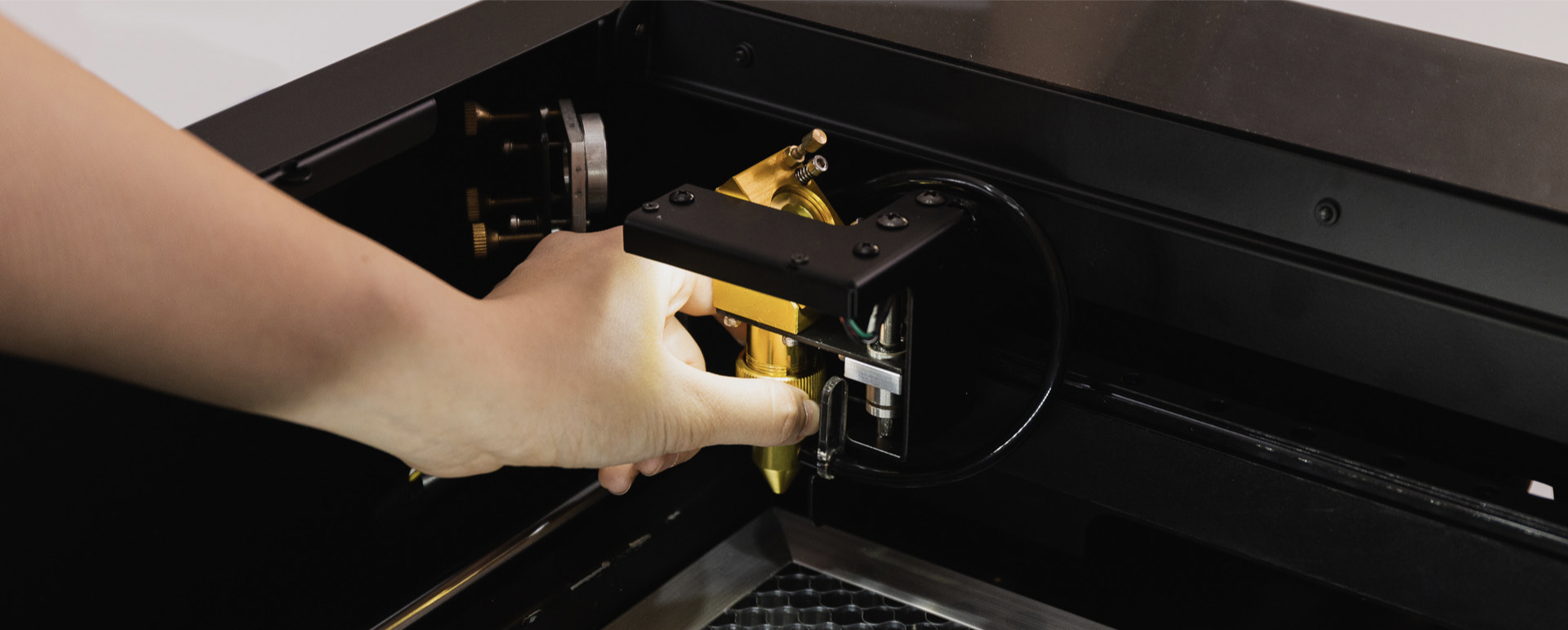

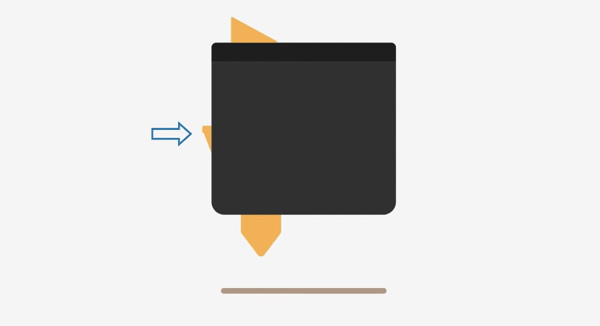

Appuyez deux fois sur le bouton situé sur le côté du module lorsqu'il est bien droit sur le matériau souhaité. Cela permet à la sonde du module complémentaire de détecter automatiquement la hauteur du matériau. Ensuite, un appui long sur le bouton sur le côté permet à la tête laser de revenir à son origine.

Mode logiciel-

1. Activation de l'autofocus

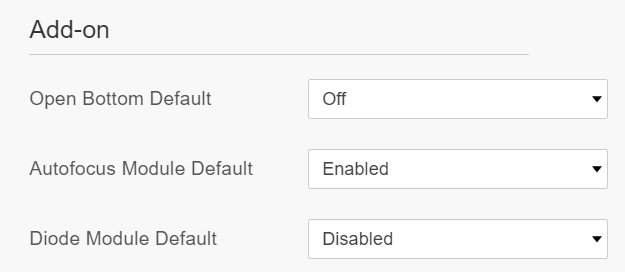

Pour contrôler le module complémentaire d'autofocus dans Beam Studio et pour changer de hauteur dans différentes couches, allez dans "Préférences" (Mac : Menu > Beam Studio > Préférences ; Windows : Menu > Fichiers > Préférences) et activez autofocus dans la section Module complémentaire .

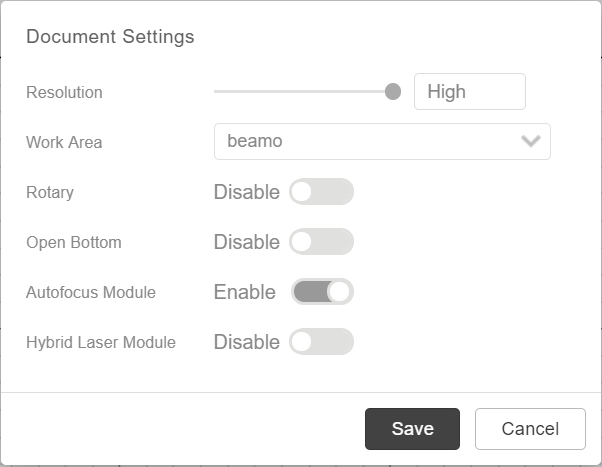

Les paramètres par fichier peuvent être définis dans : Menu > Édition > Paramètres du document.

2. Réglage de la hauteur de couche

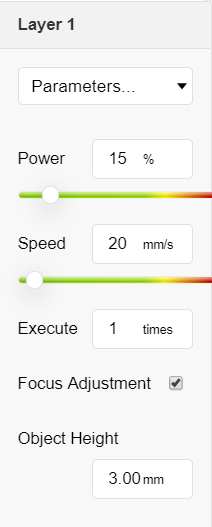

Après avoir activé le module complémentaire, une nouvelle case à cocher "Réglage de la mise au point" peut être trouvée dans le panneau des paramètres de couche.
Dans les couches où "Réglage de la mise au point" est coché, l'option "Hauteur de l'objet" apparaîtra.
Ajustez les valeurs dans "Hauteur de l'objet" pour contrôler la hauteur de la tête laser lors de la découpe dans cette couche particulière.
Si le "Réglage de la mise au point" n'est pas coché, le module continuera à utiliser la même hauteur que le début du travail ou la couche précédente.

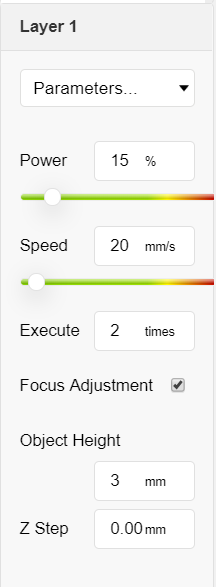

3. Pas en Z

Lors de la découpe de matériaux épais, vous pouvez vouloir effectuer plusieurs passes. Par exemple, dans les couches avec "Réglage de la mise au point" activé, lorsque "Exécuter" est supérieur à 1, une option contrôlable, "Pas en Z", apparaîtra. Cette valeur contrôle la dégradation de la tête laser après les commandes entre les couches, qui sont destinées à couper des objets plus épais.
