5-10 Aucune sortie de faisceau laser

Description

La raison pour laquelle un laser ne parvient pas à émettre peut être complexe. Cela peut être dû à un tube laser détérioré, à une alimentation laser défectueuse (Laser PSU) ou à une défaillance du système, etc.

Veuillez suivre les étapes ci-dessous pour résoudre le problème.

Causes possibles

Outils

Étape 1

Veuillez vérifier la vidéo ci-dessous et déterminer si le symptôme est similaire à celui de votre machine.
(S'il n'y a pas d'émission laser lorsque la Beambox fonctionne et émet un fort bruit de craquement,
cela indique que le tube est cassé.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 2

Assurez-vous que les paramètres de puissance et de vitesse sont corrects dans le logiciel.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 2.1

Doublez vos paramètres de puissance, démarrez la tâche et vérifiez si le laser émet.
(Par exemple, si votre puissance est de 15% à l'origine, augmentez-la à 30% et démarrez la tâche.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 3

Éteignez la machine.

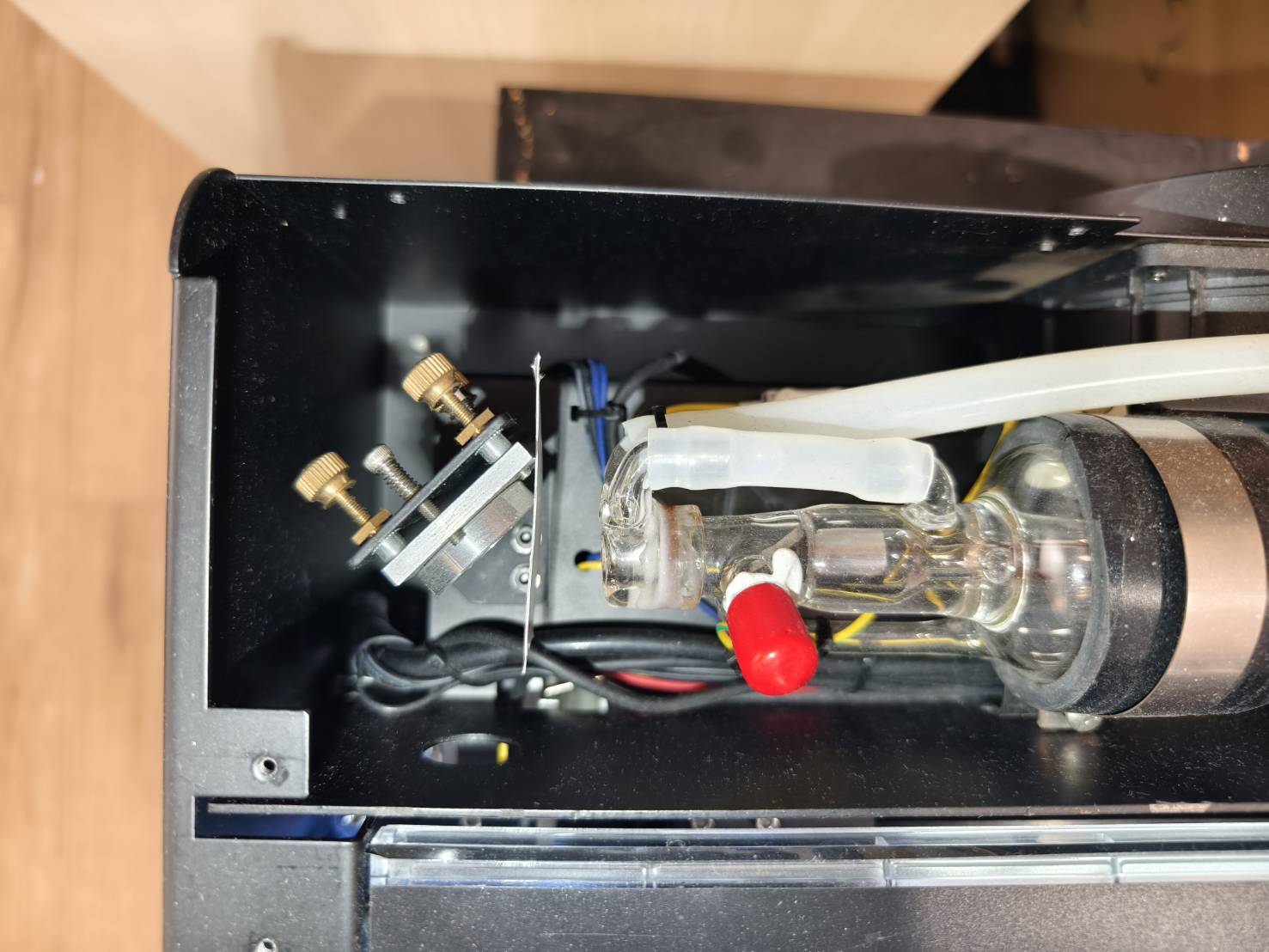

Ouvrez le couvercle arrière et placez un nouveau ruban adhésif double face sur le premier miroir.
Si votre machine a deux aimants sur le couvercle arrière, le couvercle doit être remis en place.
Après avoir placé le ruban adhésif, veuillez passer à Étape 3.1.

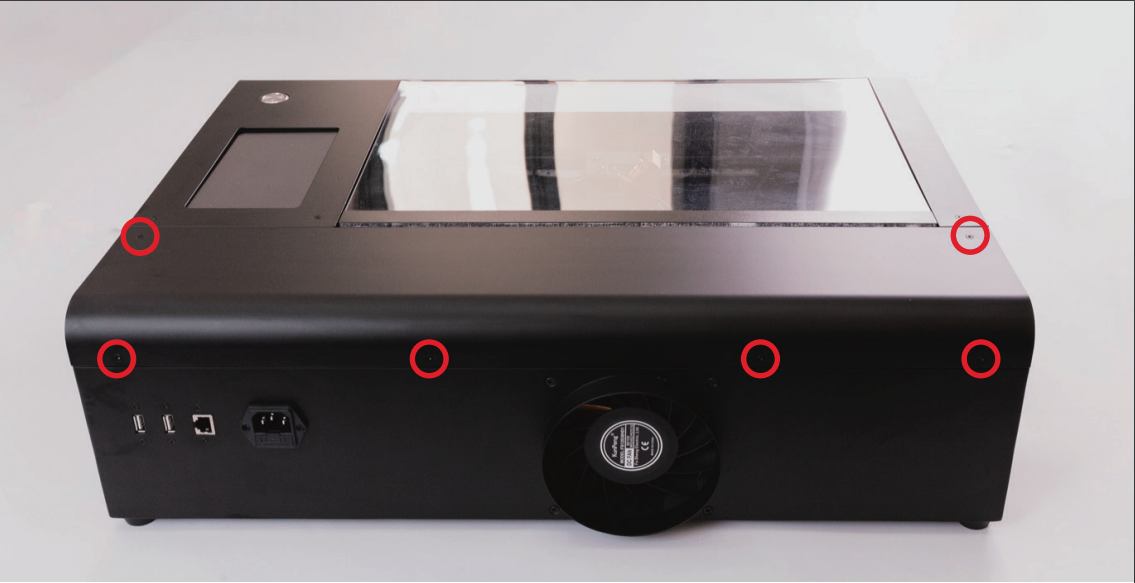

• Utilisez un tournevis T8 pour dévisser les vis à l'arrière de la machine, et le capot arrière pourra être retiré par la suite.

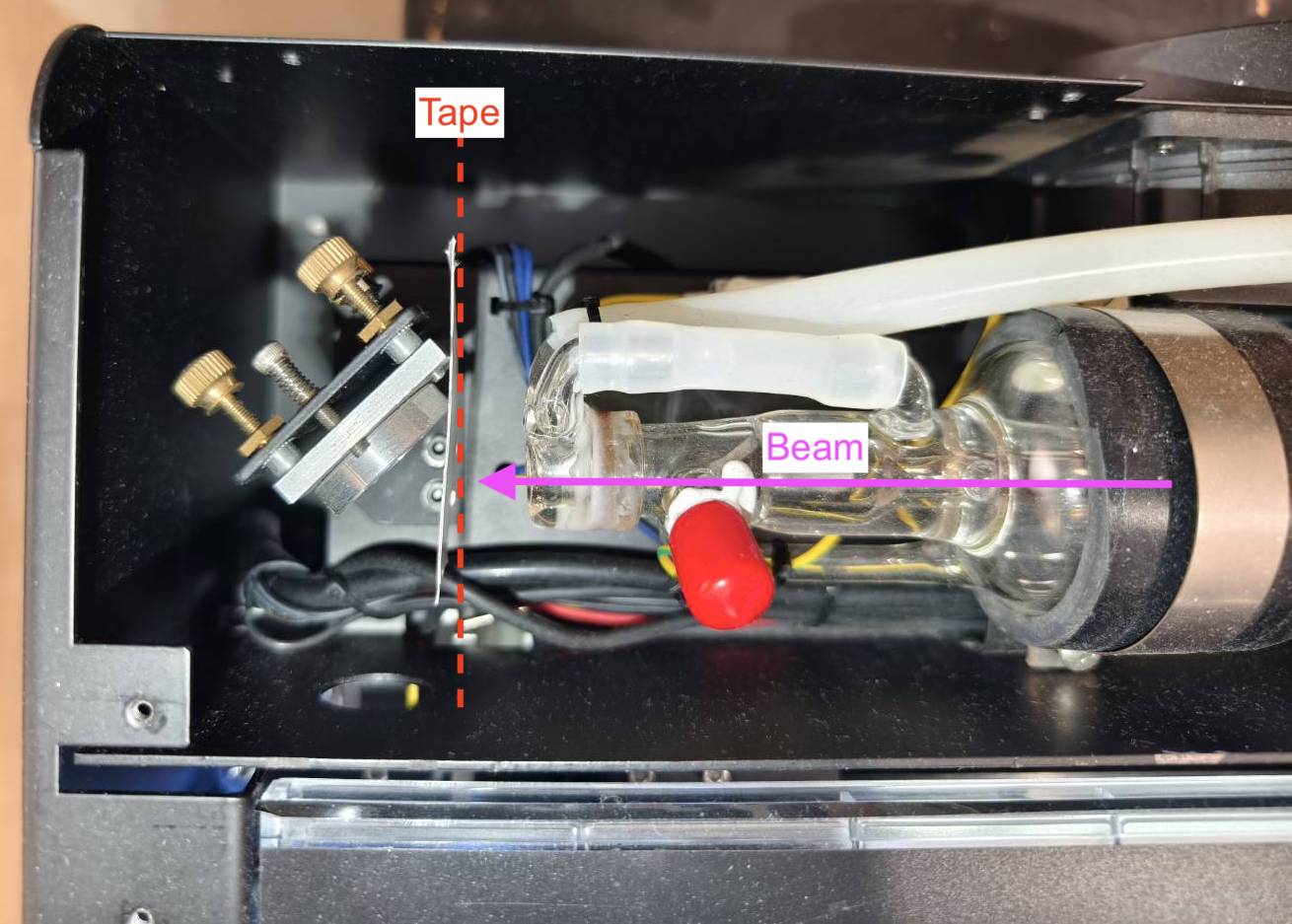

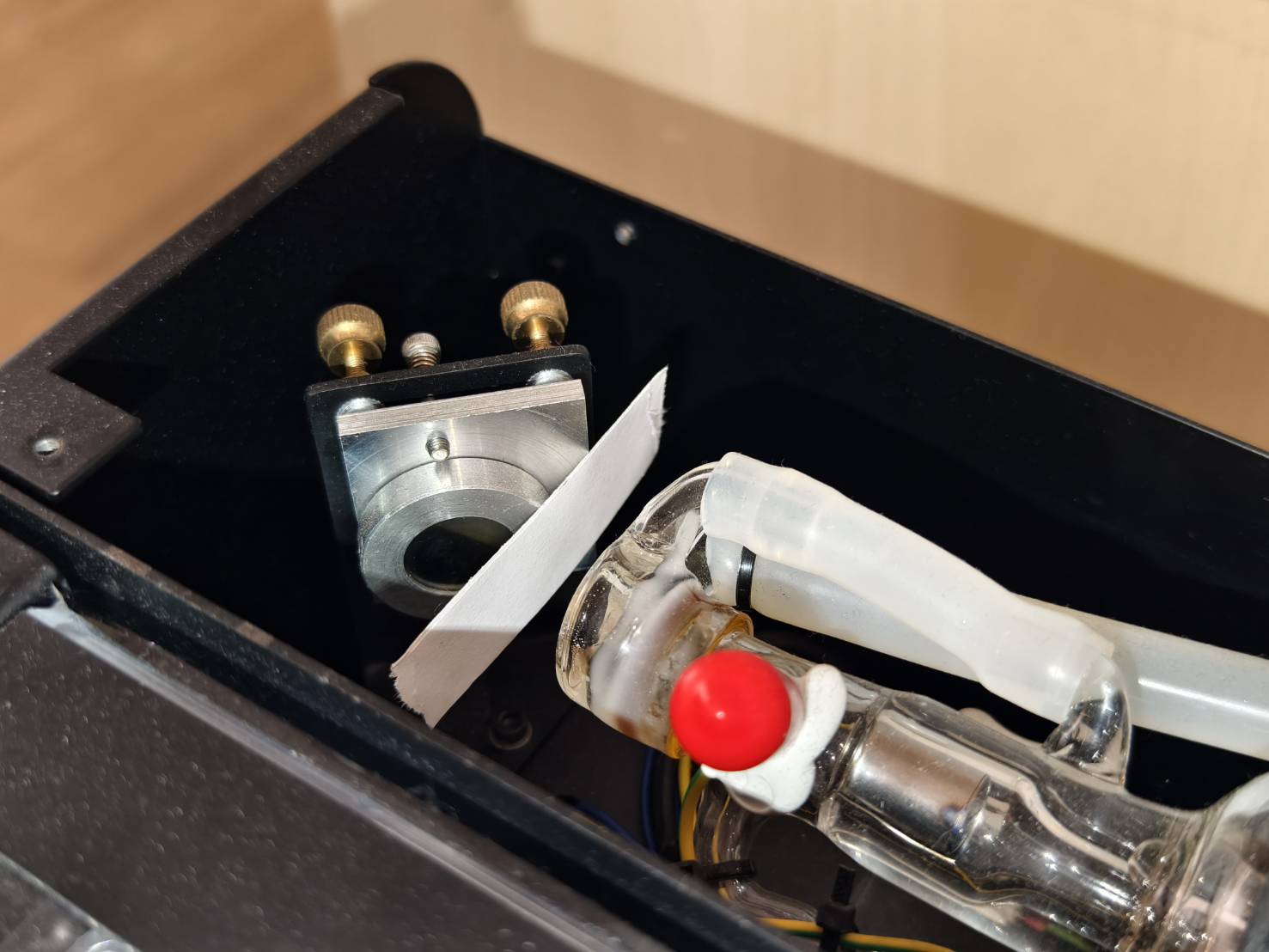

• Placez le ruban adhésif sur le miroir pour avoir un angle de 90 degrés par rapport au faisceau.

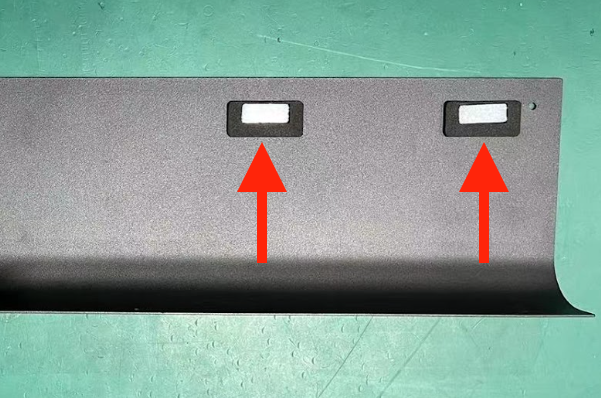

• Si votre machine a deux aimants sur le capot arrière, après avoir placé le ruban adhésif, le capot arrière doit être remis en place pour que la machine détecte que la porte est fermée, afin que les impulsions puissent être effectuées.
  (Le vissage n'est pas nécessaire tant que l'icône de fermeture de porte peut être fermée.)

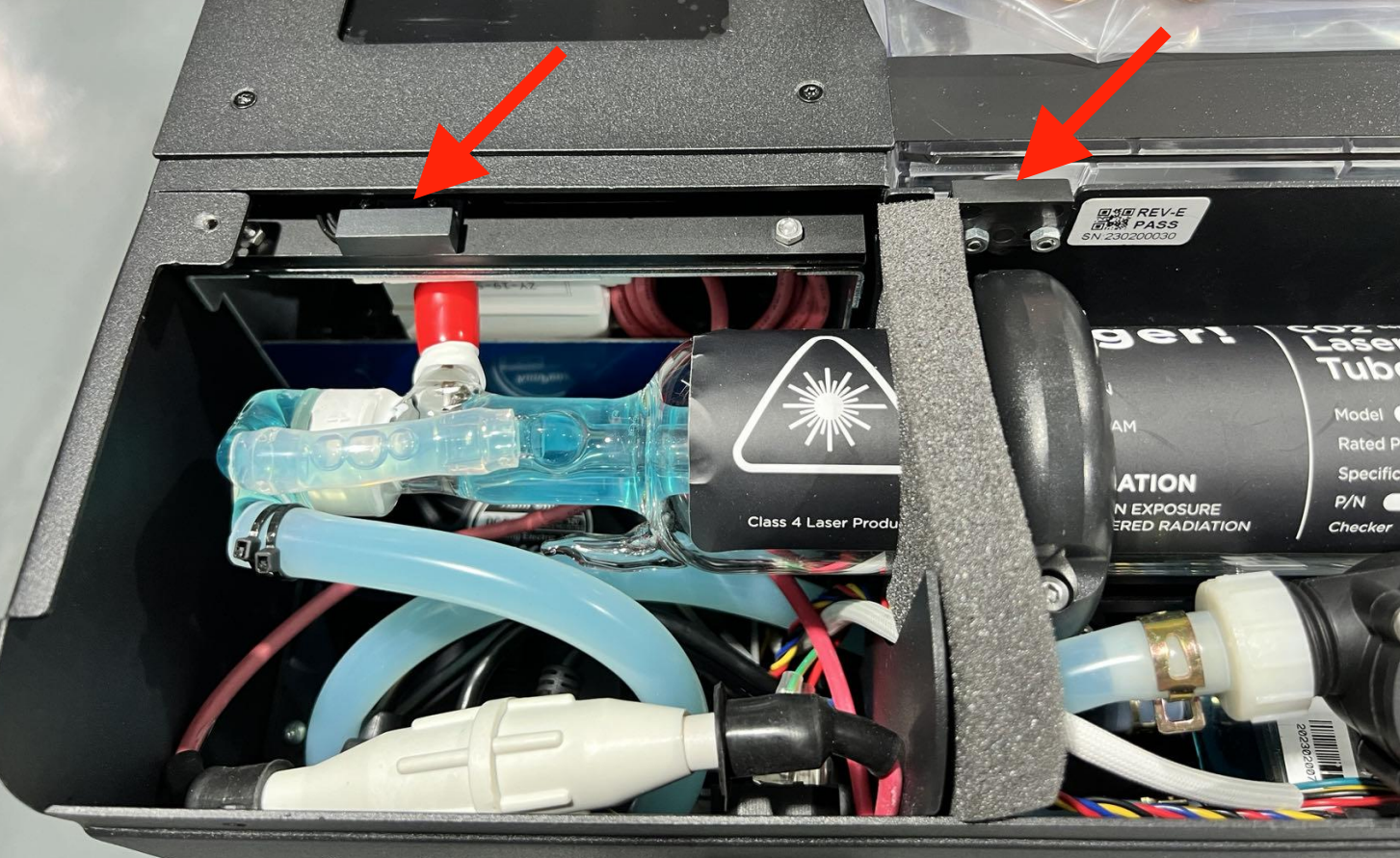

• Vous pouvez également placer deux aimants sur les capteurs indiqués ci-dessous pour fermer la porte.





Étape 3.1

Faites 5 impulsions et vérifiez si le ruban adhésif présente une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)

A. Allumez la machine.
B. Fermez le couvercle.
C. Entrez en mode Maintenance et attendez que le processus de référencement soit terminé.

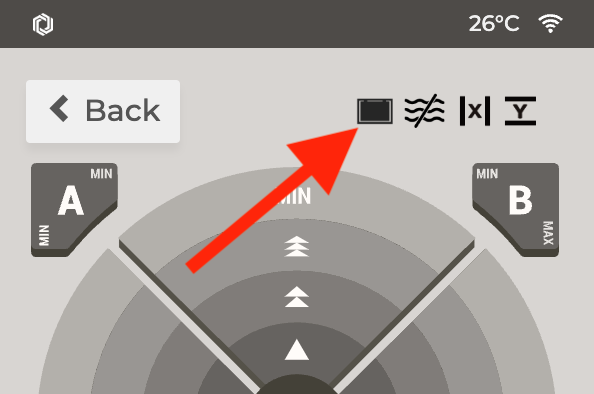

     (Assurez-vous que l'icône de porte est fermée, sinon vous ne pourrez pas effectuer d'impulsion.)
D. Trouvez le bouton Impulsion.
E. Une pression = une impulsion, deux pressions = deux impulsions, et ainsi de suite.
F. Vérifiez le ruban adhésif
⚠︎ Veuillez toujours effectuer des impulsions lorsque le couvercle de la porte est fermé.

Exemples de résultats de ruban adhésif

Bon exemple - Rond et fort	Mauvais exemple - Faible, creux ou non rond

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 4

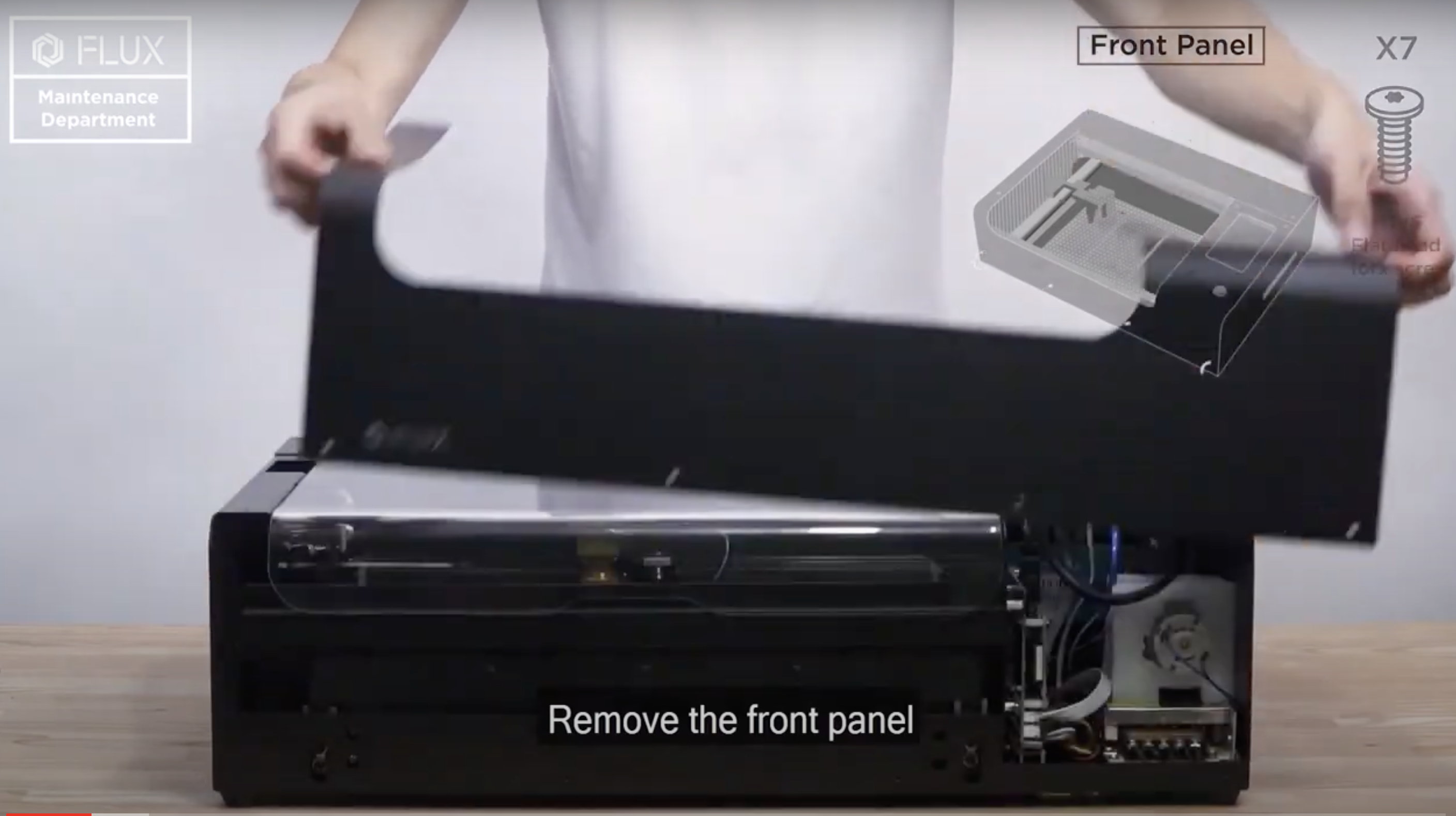

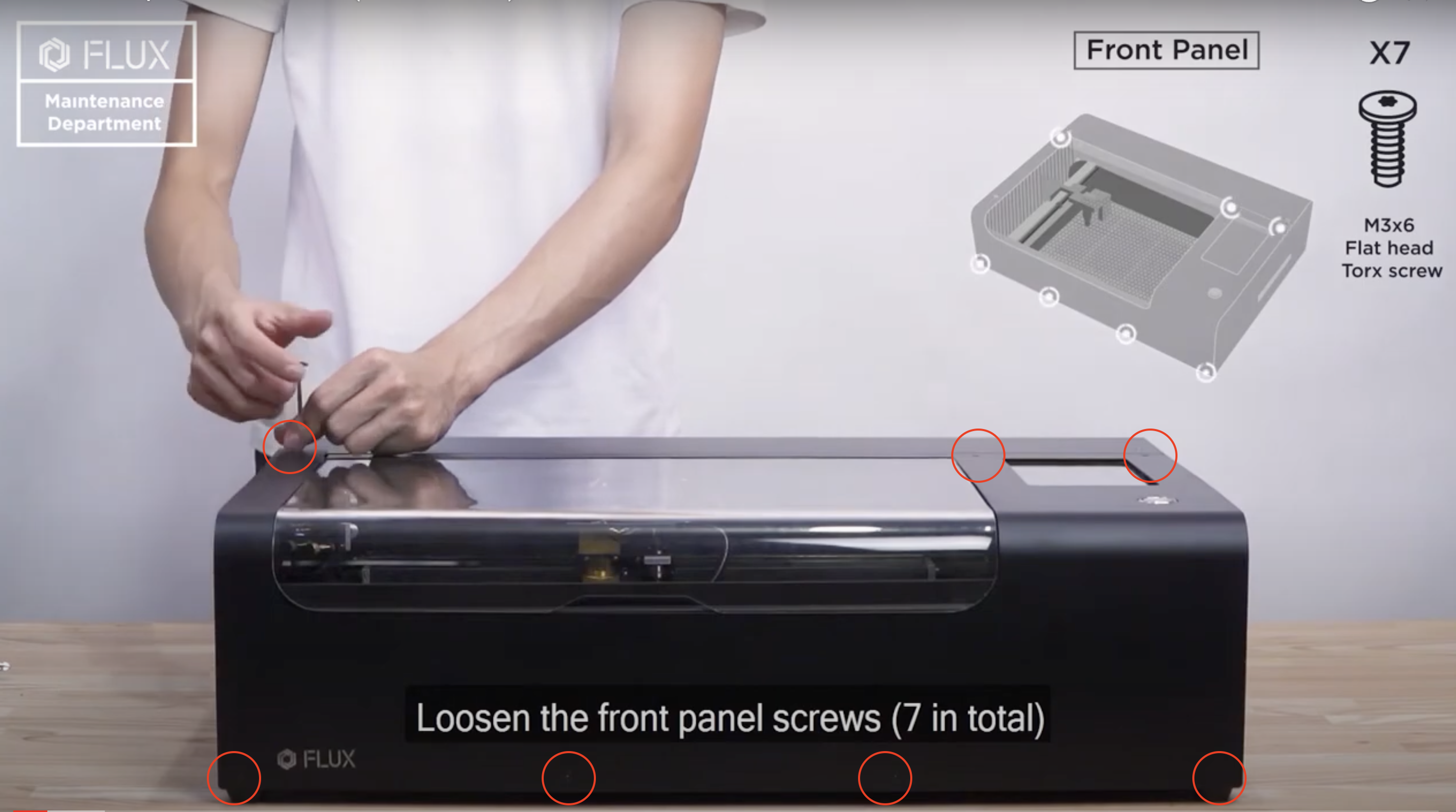

• Retirez le capot avant en dévissant ces vis T8.
  (Vous pouvez vous référer à la vidéo qui montre le clip de retrait du capot avant.)

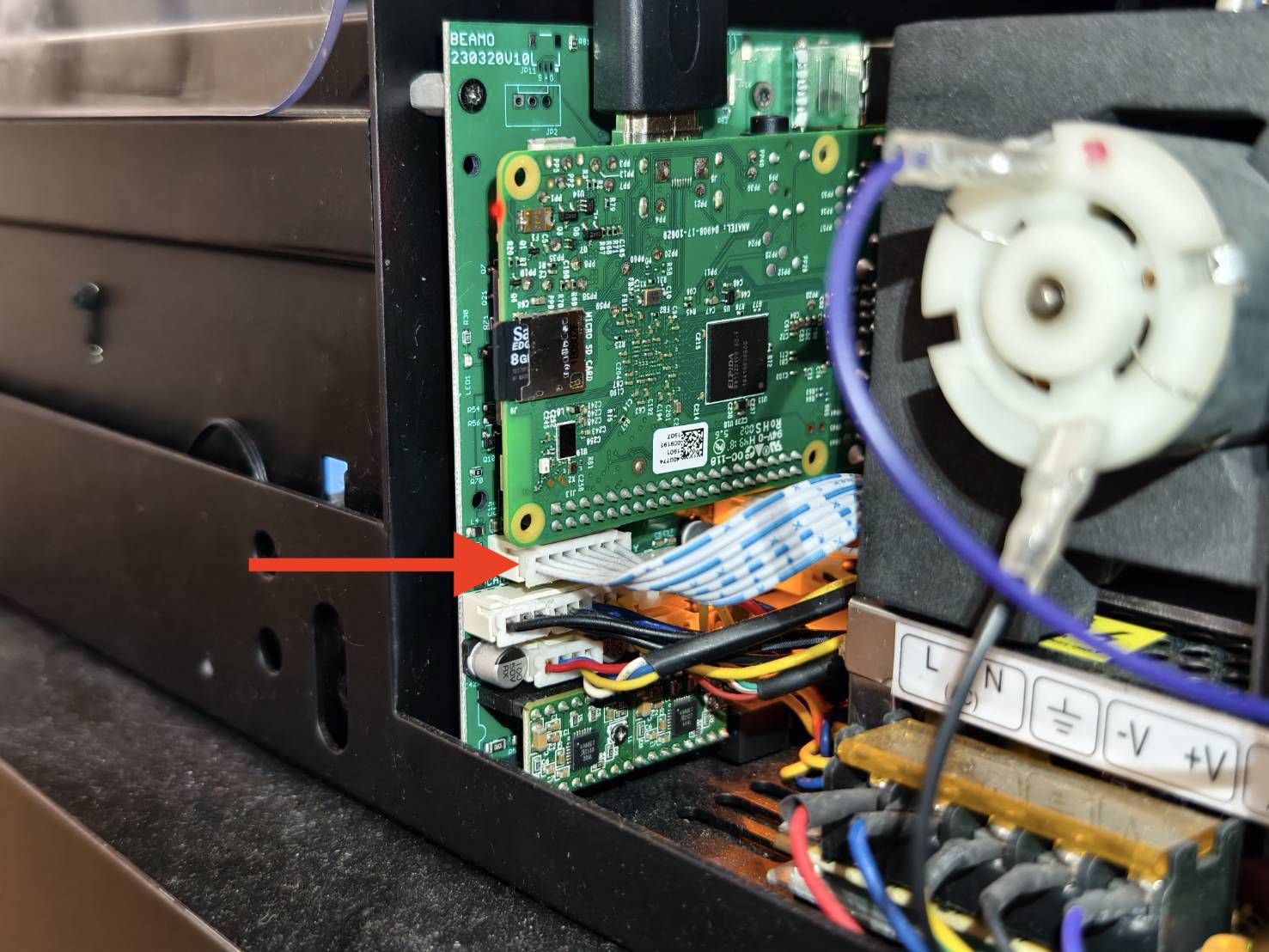

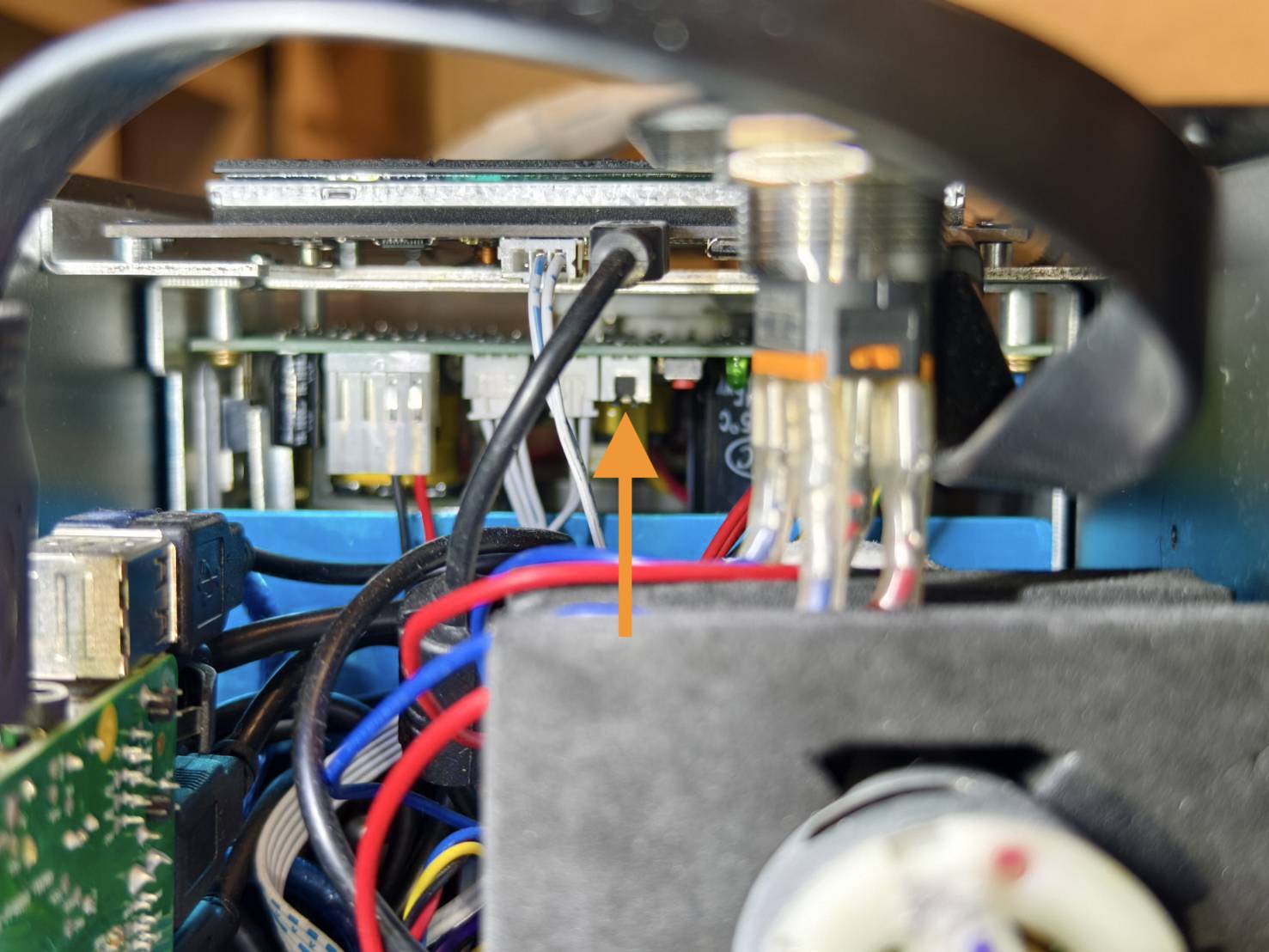

• Débranchez le câble de commande laser sur la carte mère.




• Après avoir débranché le câble, allez à l' Étape 4.1.

Étape 4.1

Veuillez porter des gants en caoutchouc avant la prochaine action.

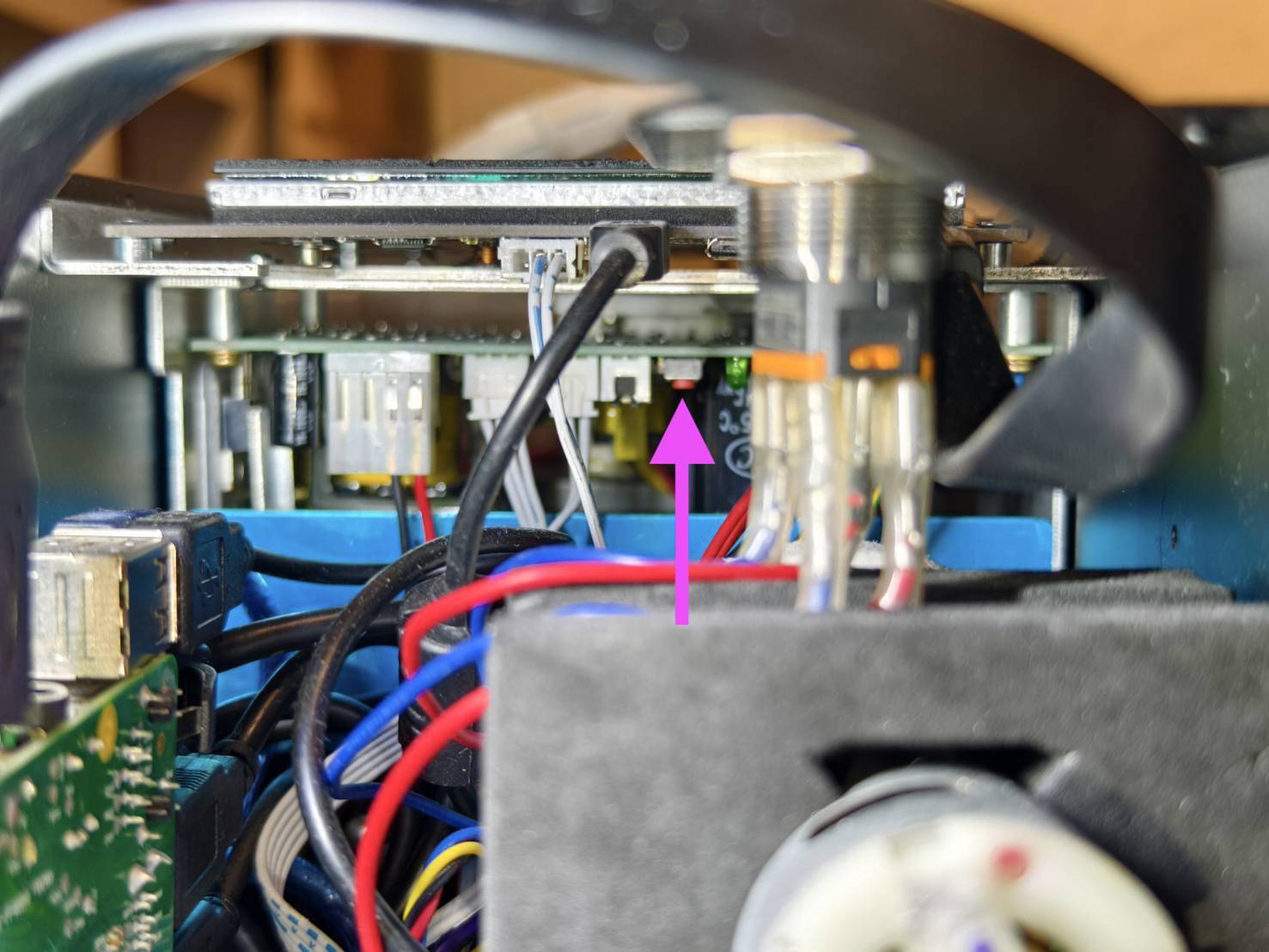

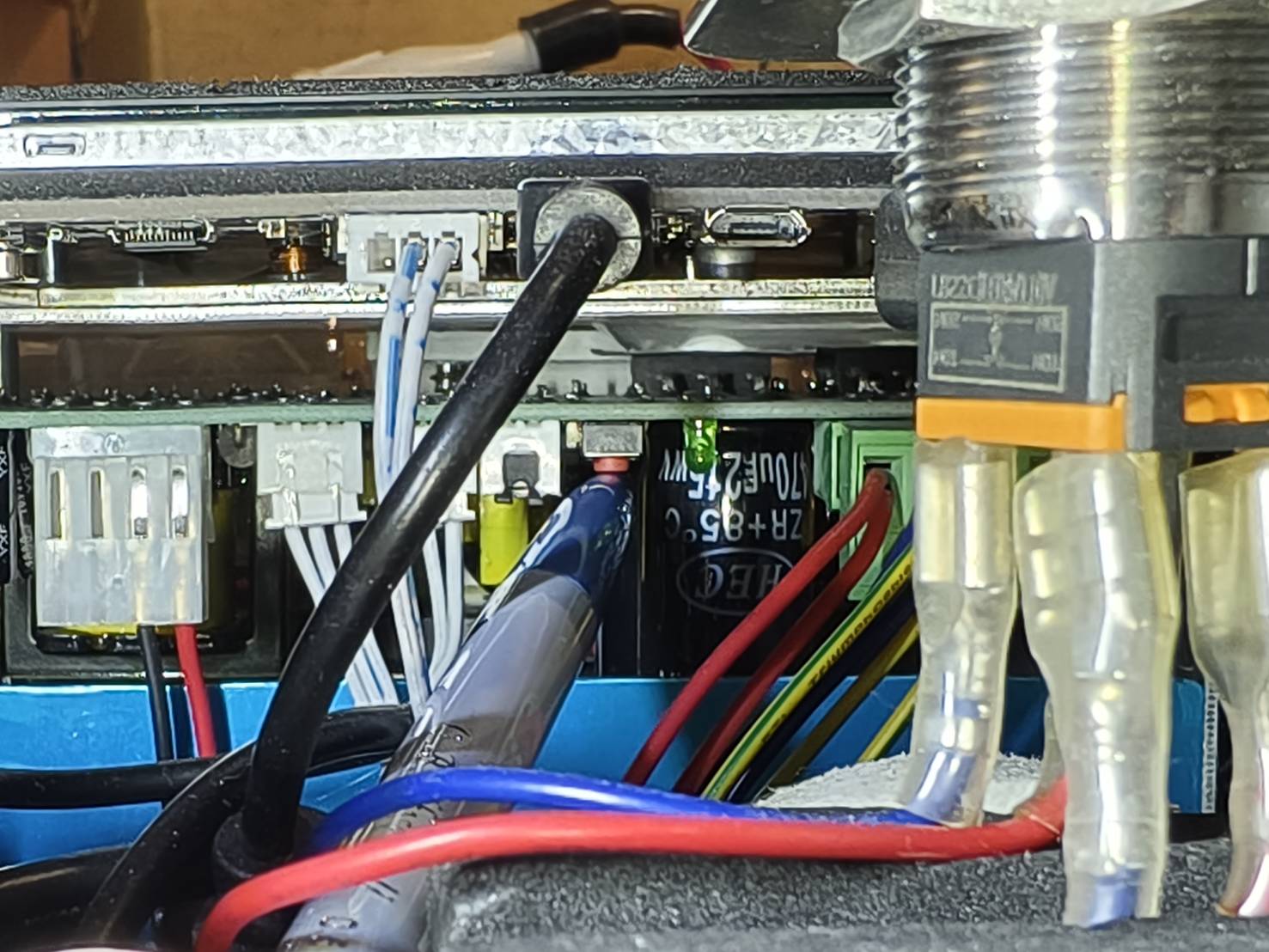

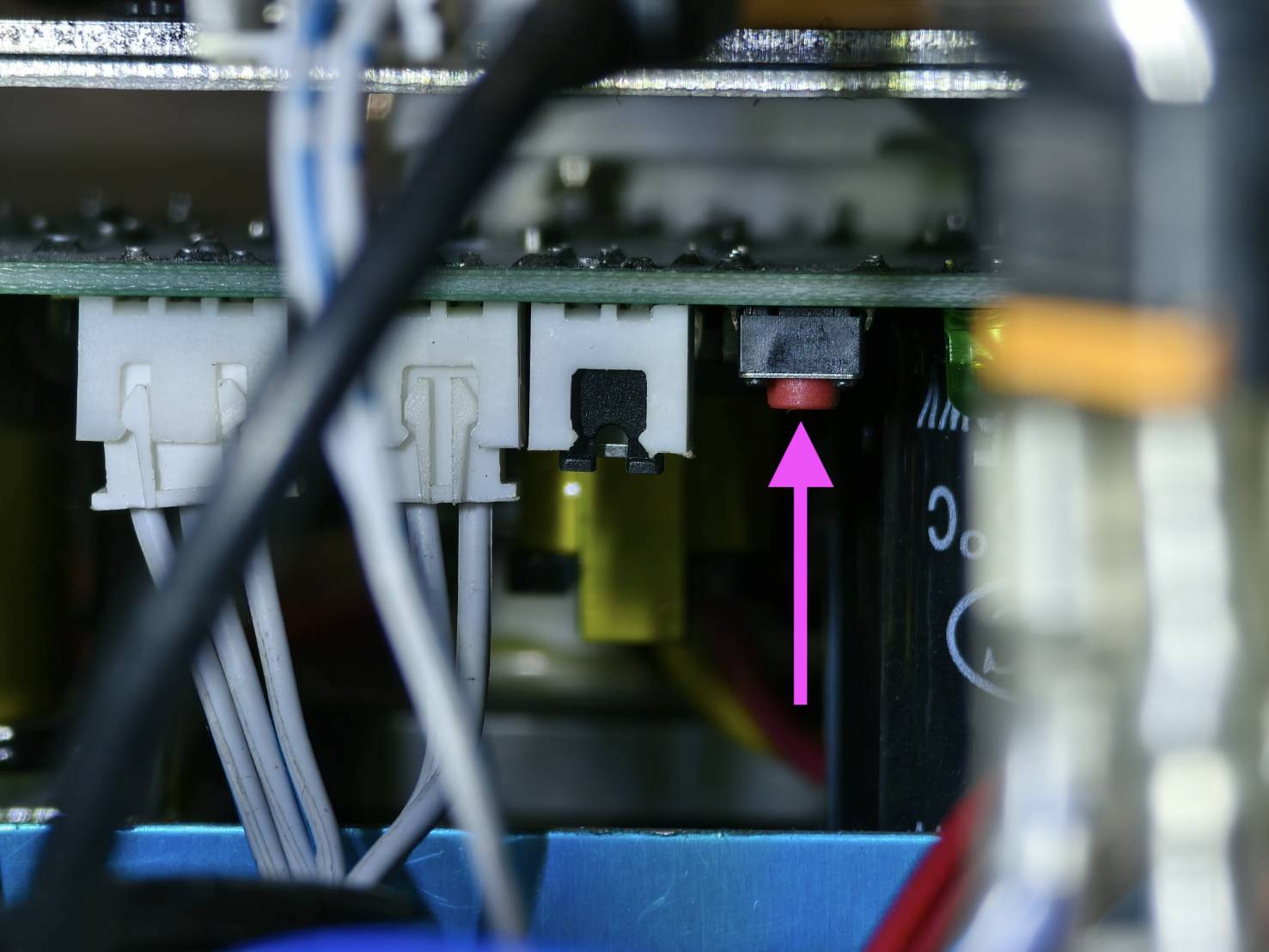

Allumez la machine. Appuyez deux fois sur le bouton de force laser ou maintenez-le enfoncé pendant 1 à 2 secondes avec un stylo ou un crayon et vérifiez la sortie laser sur la bande.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 4.2

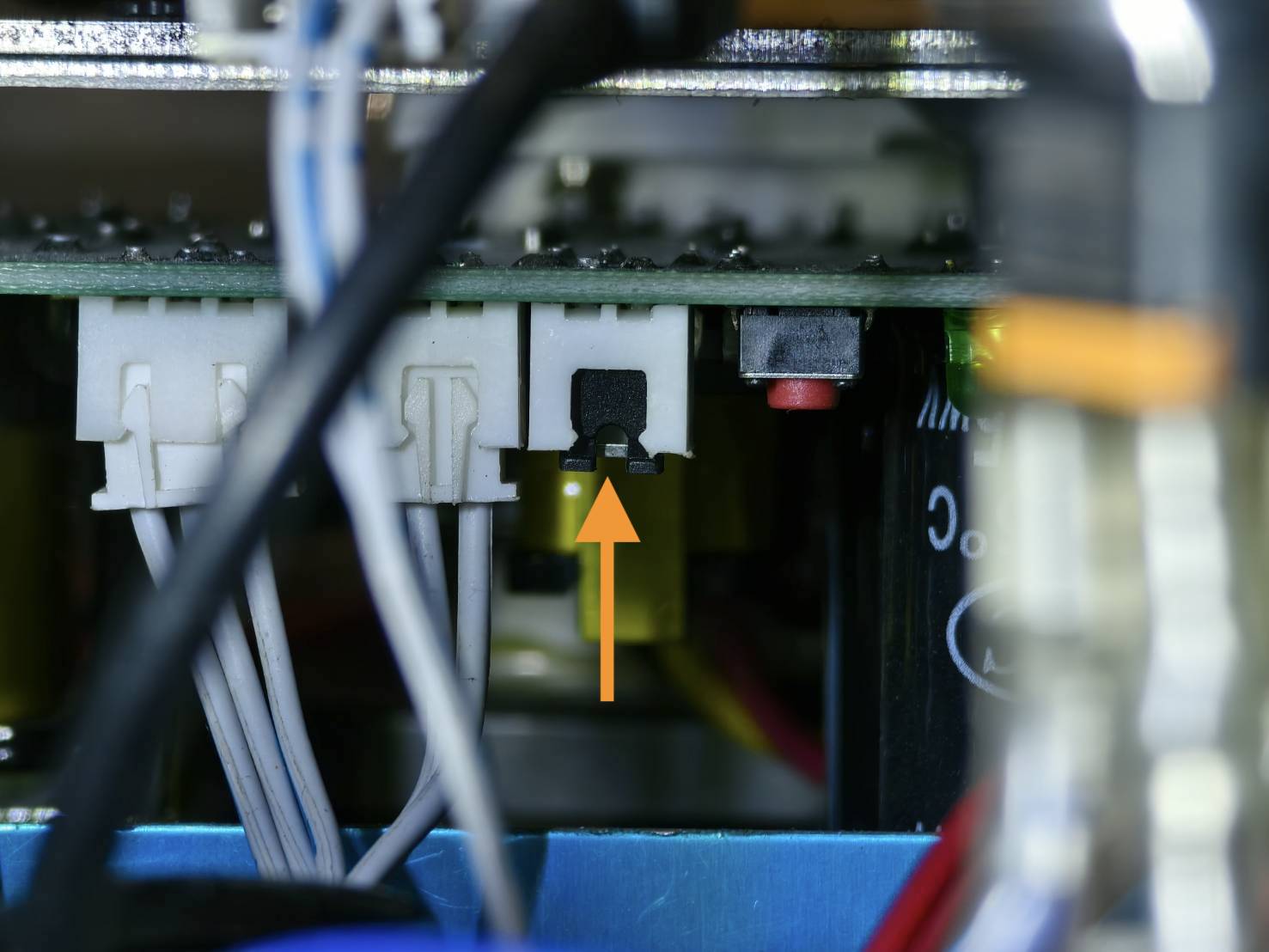

Éteignez la machine et vérifiez si le petit cavalier noir est correctement inséré.

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 5

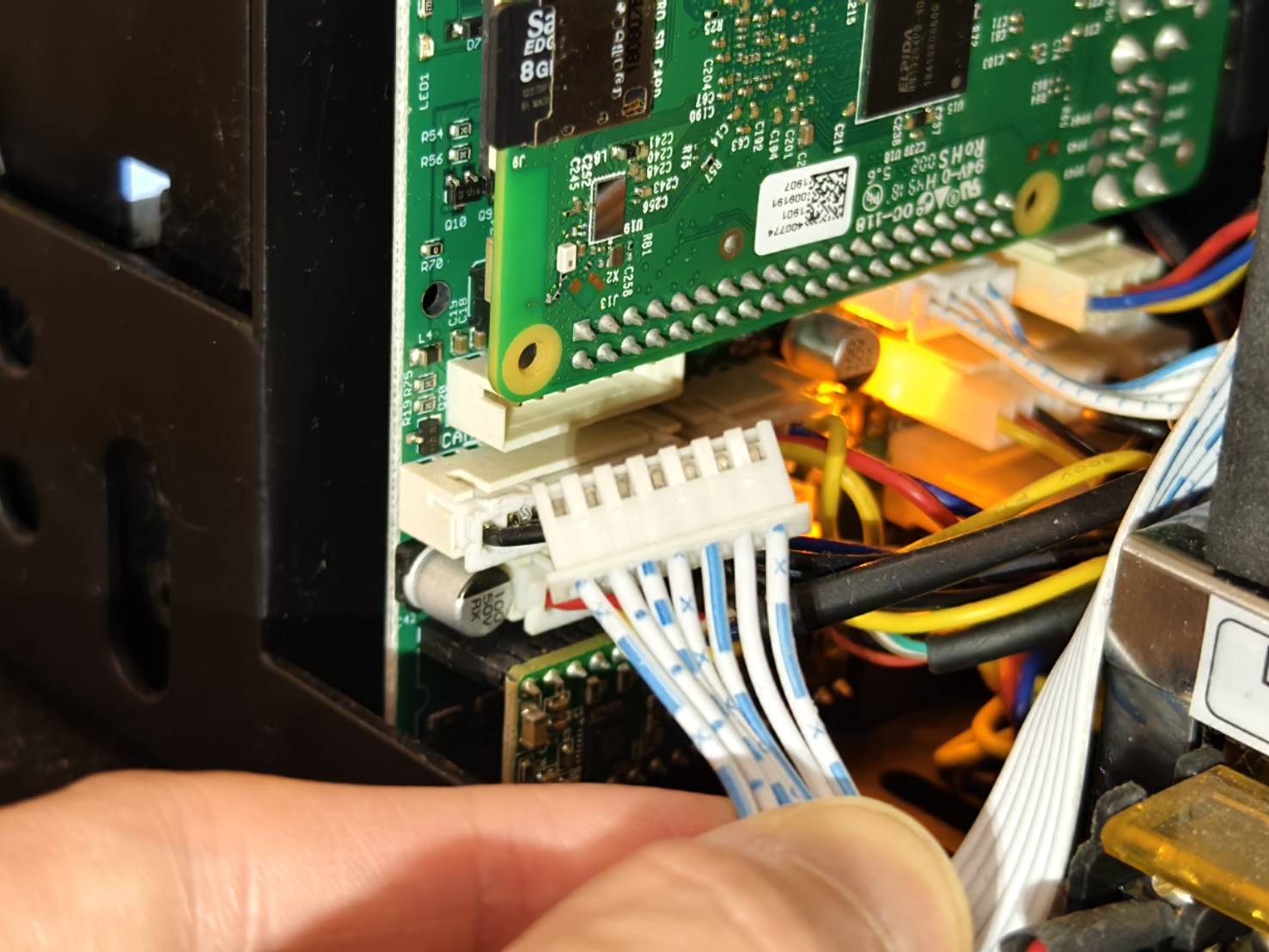

• Rebranchez le câble de commande laser.


• Allumez la machine et réinitialisez-la aux paramètres d'usine.
  Reportez-vous à l'article, 5-4-11 Réinitialisation aux paramètres d'usine.


• Après la réinitialisation, veuillez passer à Étape 5.1.

Étape 5.1

Utilisez un nouveau ruban adhésif à 2 couches et effectuez 5 impulsions pour voir si le ruban adhésif présente une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)

Déterminez votre résultat et la prochaine action à entreprendre :

Étape 6

• Utilisez un nouveau ruban adhésif à 2 couches et placez-le sur le premier miroir.


• Augmentez le taux de puissance à x1.5 et effectuez 5 impulsions pour voir si la marque de brûlure devient plus forte.
  (Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)


Déterminez votre résultat et la prochaine action à entreprendre :

Contactez le support client

Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]

*Les informations collectées, telles que les photos ou les vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.

Mots-clés : Le laser ne se déclenche pas / Pas d'impulsion laser
