Articles de préparation

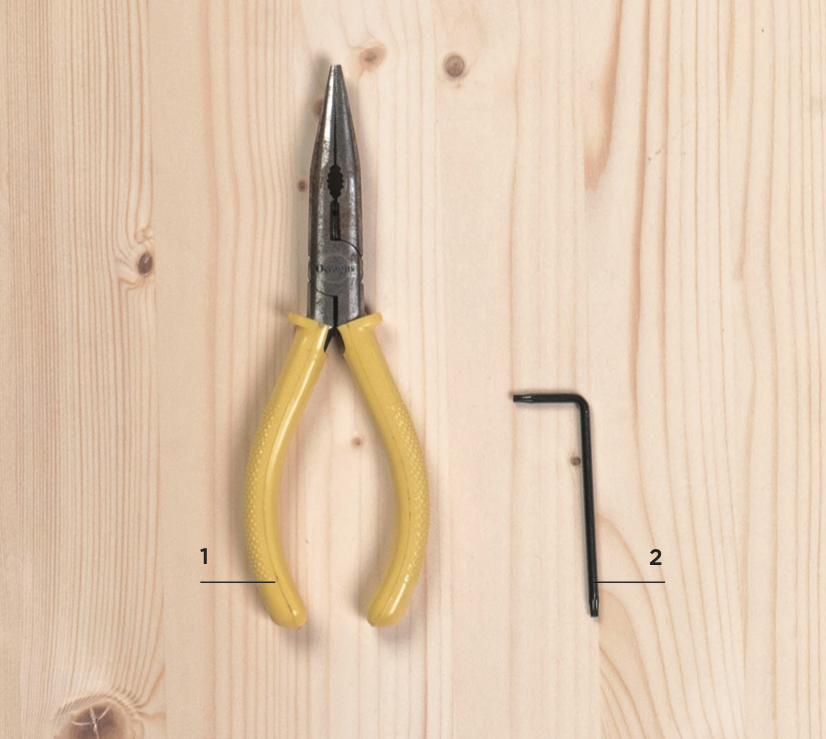

Préparation personnelle :
1 | Pince à bec effilé
Inclus dans la boîte d'accessoires :
2 | Tournevis Torx
Éléments de test :

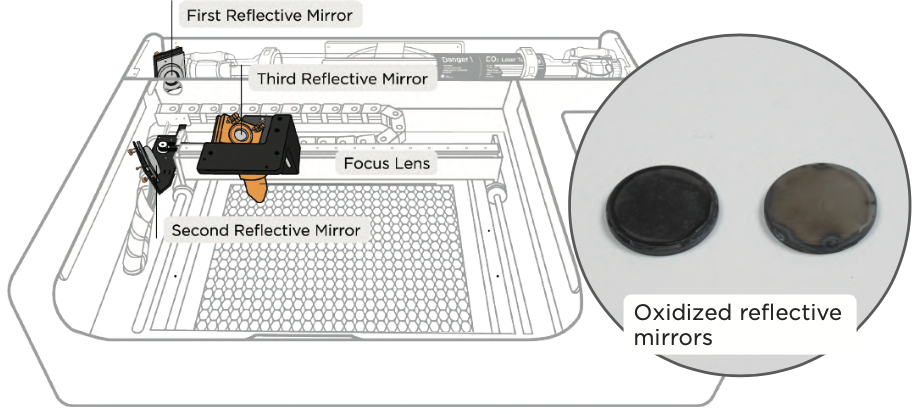

1. Vérifiez si les miroirs et la lentille sont oxydés ou cassés :
S'il y a des taches noires, des taches blanches, etc. sur la surface du premier et du deuxième miroir réfléchissant, ou s'il y a des rayures graves, et que les taches ne peuvent pas être enlevées par【Maintenance】Nettoyage des miroirs et de la lentille, ou si la lentille de focalisation est déformée ou cassée en raison d'une force externe, les miroirs et la lentille doivent être remplacés.
Étapes de remplacement :
Premier miroir réfléchissant :
a. Ouvrez le couvercle arrière : Veuillez utiliser un tournevis Torx pour retirer les 6 vis du couvercle arrière, puis retirez le couvercle arrière.【Maintenance】Alignement du trajet optique >

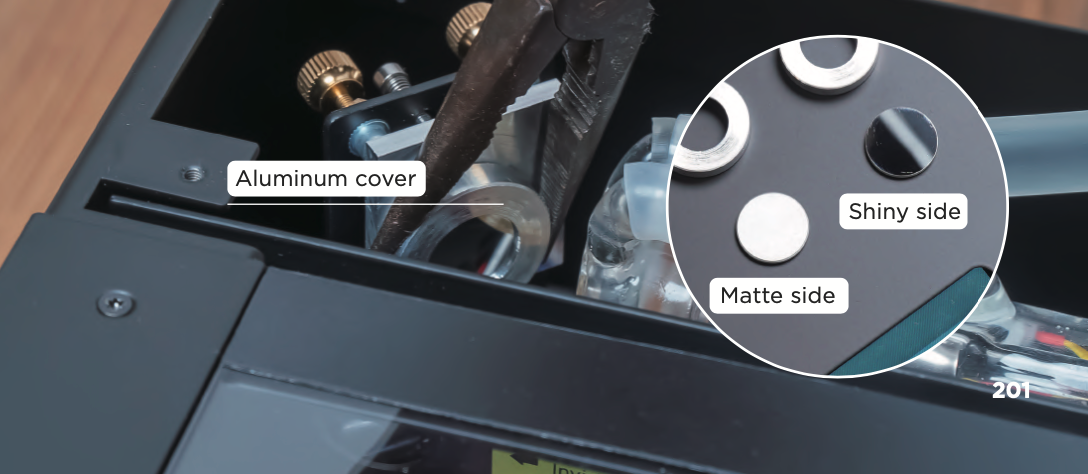

b. Desserrez le couvercle en aluminium : Desserrez le couvercle en aluminium qui fixe le miroir (face au miroir et tournez dans le sens inverse des aiguilles d'une montre), s'il ne peut pas être tourné, utilisez une pince à bec effilé pour serrer le cadre en aluminium et tournez à nouveau >
c. Remplacez le miroir : Retirez l'ancien miroir > Placez le nouveau miroir avec le côté mat face au support de miroir (le faisceau laser frappera le côté brillant) >
d. Serrez le couvercle en aluminium : Resserrez le couvercle en aluminium sur le support de miroir.
Deuxième miroir réfléchissant : Après avoir ouvert le couvercle de la porte, suivez les étapes b~d du premier miroir réfléchissant (la position du deuxième miroir réfléchissant est indiquée sur l'image dans).
Troisième miroir réfléchissant :
a. Déplacez le support vers le bas :

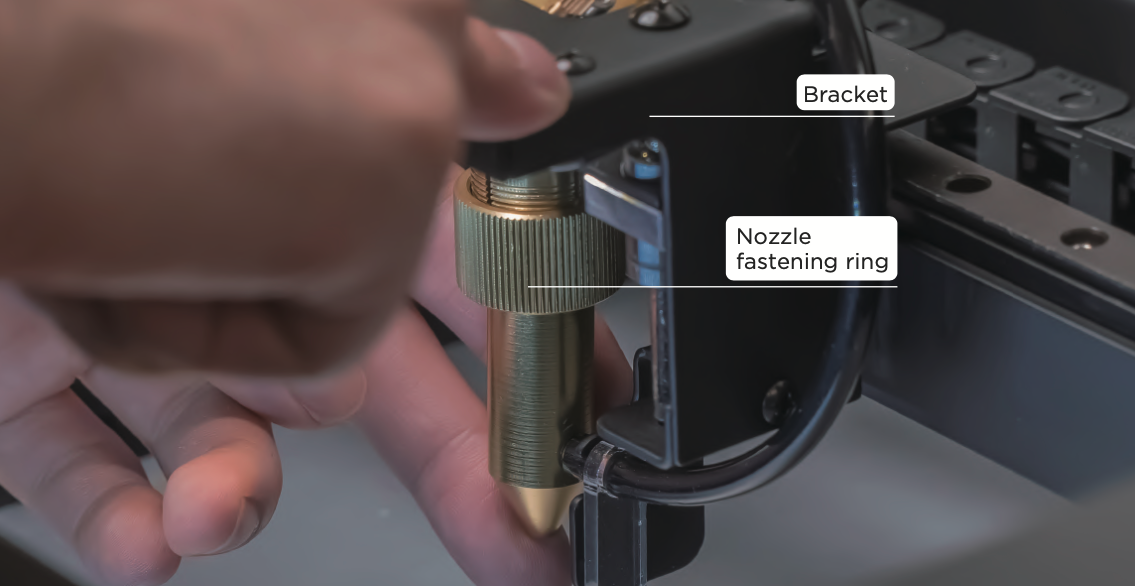

Comme indiqué sur l'image ci-dessus, dévissez la bague de fixation de la buse > Poussez le support vers le bas jusqu'au bout pour faciliter les étapes suivantes >
b. Desserrez le capuchon de fixation :

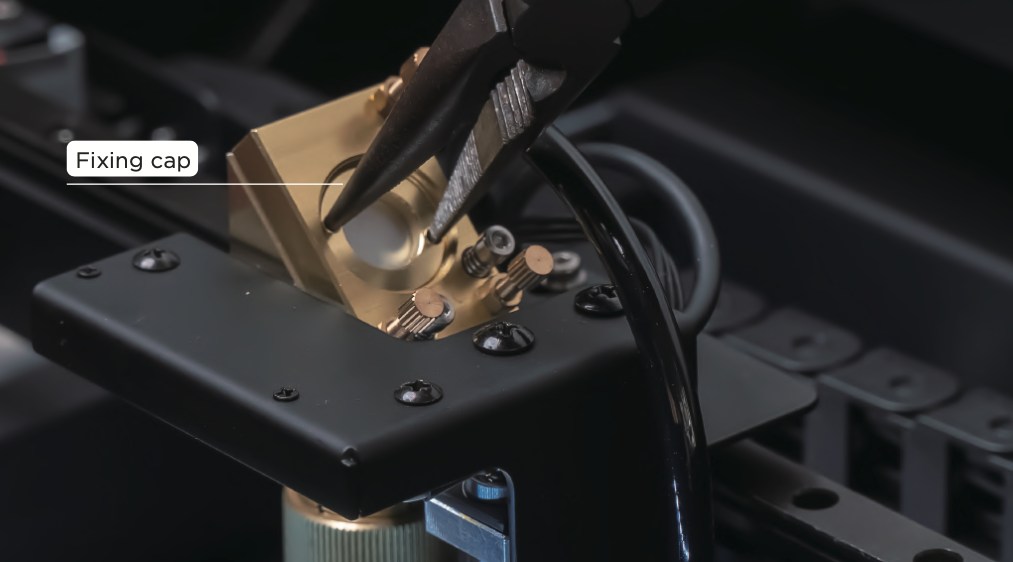

Utilisez les pinces à bec effilé pour tenir les deux points ronds du capuchon de fixation du miroir, et dévissez le capuchon de fixation dans le sens inverse des aiguilles d'une montre >
c. Remplacez le miroir :
Retirez l'ancien miroir, vous pouvez retirer le miroir de la zone d'entrée du laser > Placez le nouveau miroir avec le côté brillant face au support de miroir >
d. Serrez le capuchon fixe :
Utilisez des pinces à bec effilé pour tenir les deux points ronds du capuchon de fixation du miroir et serrez le capuchon de fixation dans le sens des aiguilles d'une montre.
Lentille de focalisation :

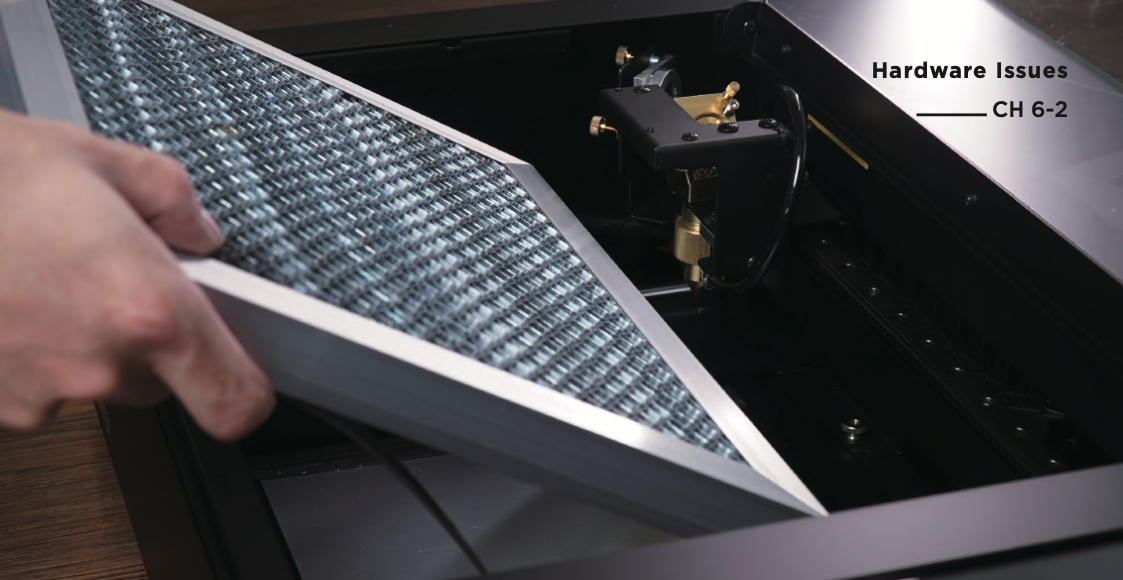

a. Retirez la table en nid d'abeille【Maintenance】Nettoyage de la table en nid d'abeille, étape 1.

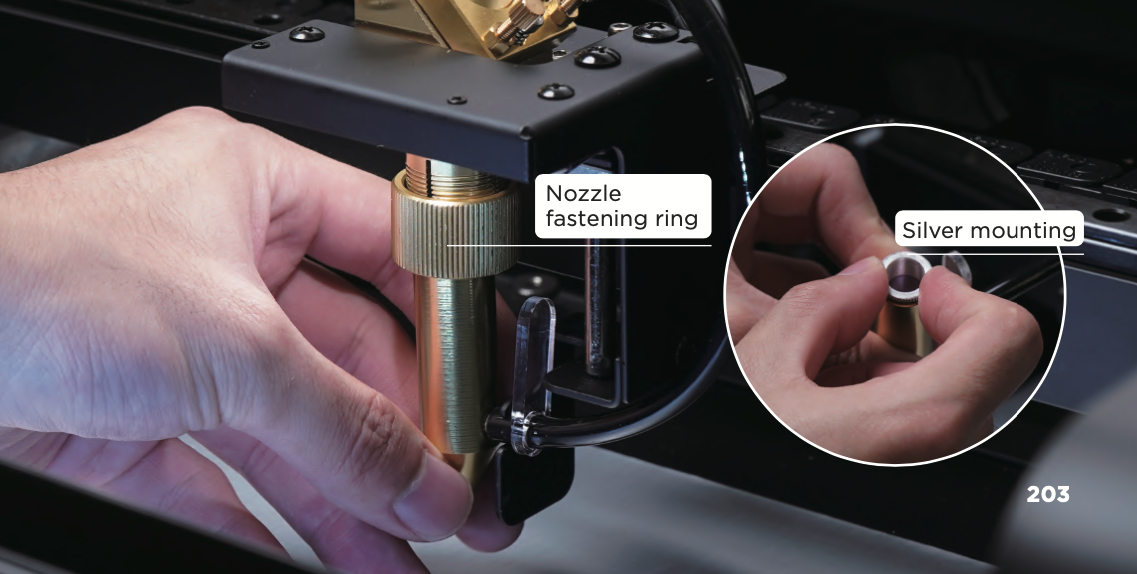

b. Desserrez le capuchon de fixation : Dévissez la bague de fixation de la buse > Retirez la tête laser > Tournez le capuchon de montage argenté dans le sens inverse des aiguilles d'une montre depuis la tête laser, s'il ne peut pas être dévissé, utilisez des pinces à bec effilé pour aider >

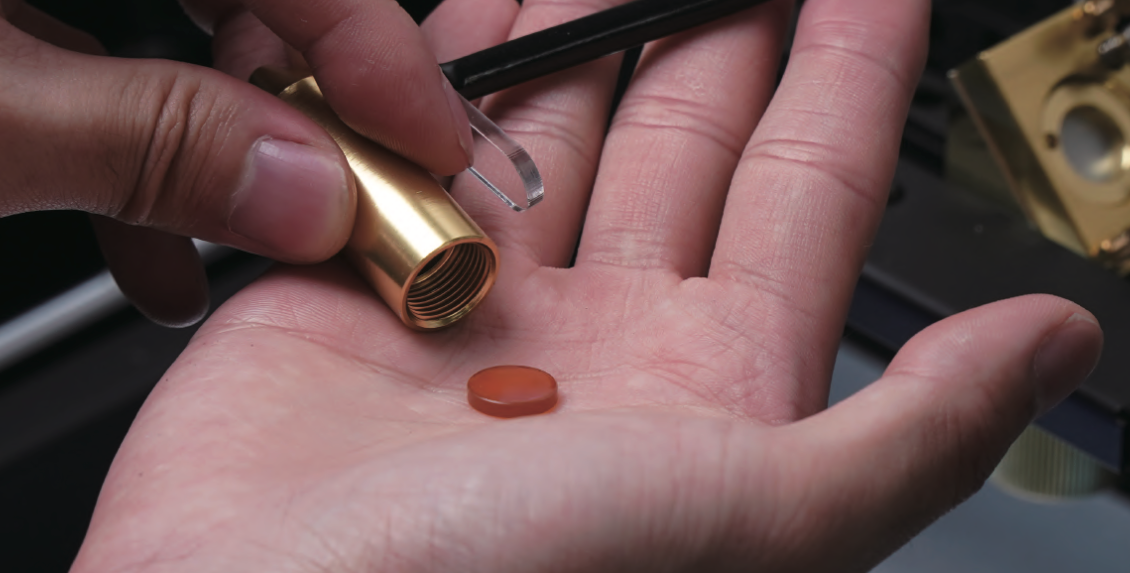

c. Remplacez la lentille :

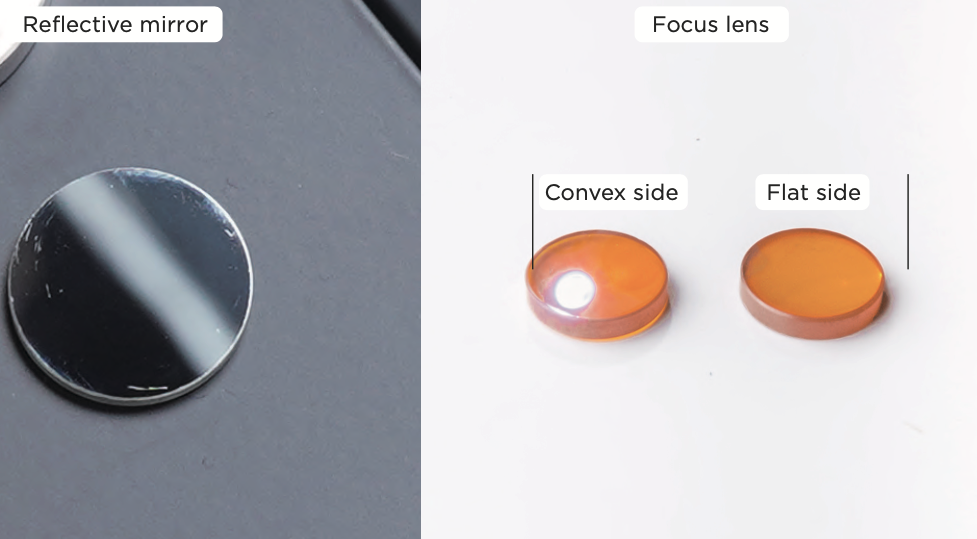

Retirez l'ancienne lentille > Placez la nouvelle lentille dans la tête laser avec le côté plat vers le bas (tenez le bord de la lentille et regardez dans la lentille, vous pouvez vous voir sur le côté convexe, mais vous ne pouvez pas vous voir sur le côté plat) >
d. Serrez le capuchon de fixation :
Serrez le capuchon de montage argenté dans le sens des aiguilles d'une montre > Remettez la tête laser dans la douille de la tête laser > Serrez la bague de fixation de la buse.
e. Remettez la table en nid d'abeille en place 【Maintenance】 Nettoyage de la table en nid d'abeille, étape 3.
Dépannage des enregistrements :
1. Photo : Prendre des photos de
a. 3 miroirs réfléchissants (qu'ils soient oxydés ou cassés)
b. Lentille de focalisation (qu'elle soit oxydée ou cassée)
