5-5 Le matériau ne peut pas être découpé complètement

FLUX Support Team
  • Mise à jour
Descriptions

Lorsque les matériaux ne peuvent pas être coupés, il existe de nombreuses possibilités pouvant causer le problème, telles qu'une distance de mise au point incorrecte, un désalignement du trajet optique, une baisse du tube laser, etc.
Cependant, d'après notre expérience, cela est GÉNÉRALEMENT causé par un désalignement du trajet optique.

Veuillez suivre les étapes ci-dessous pour déterminer la cause du problème.


Causes possibles

  1. Le trajet optique (OPA) est désaligné.

  2. Mauvaise distance de mise au point

  3. Les miroirs sont sales ou endommagés.
  4. La lentille de focalisation est sale ou endommagée.
  5. Le système est défaillant (mettre à jour le firmware, réinitialiser aux paramètres d'usine ou reformater la carte SD).
  6. Le taux de puissance et la vitesse sont mal réglés dans le logiciel.
  7. Le tube laser est en déclin.
  8. Le matériau est difficile à couper.
  9. L'alimentation du laser (Laser PSU) fonctionne mal.

  10. Le niveau de la plateforme en nid d'abeille n'est pas horizontal. (Moins probable)



Éléments de préparation :

Les outils nécessaires seront mentionnés à chaque étape, car certaines étapes peuvent être ignorées.





Étape 0 - Utilisez la liste de contrôle tout au long des étapes :

Cette liste de contrôle sera utilisée pour enregistrer toutes les actions que vous avez effectuées dans cet article. Après avoir rempli la liste de contrôle, veuillez l'imprimer pour l'enregistrer au format PDF et l'envoyer à votre revendeur ou au support FLUX si nécessaire. Ces informations nous seront utiles pour dépanner et cerner le problème.
Veuillez vous référer au lien : 5-2-7 Le matériau ne peut pas être coupé (beamo)





Étape 1 - Nettoyez tous les miroirs et la lentille de focalisation

Des miroirs et une lentille de focalisation sales entraîneront une sortie laser plus faible.



Étape 1.1 - Assurez-vous que les paramètres sont correctement définis

Parfois, les gens oublient de modifier les paramètres sur le panneau ou dans Beam Studio.



Étape 1.2 - Vérifiez la distance de mise au point

Une distance de mise au point incorrecte affectera les résultats de coupe ou de gravure, les rendant inacceptables.


Étape 1.3 - Vérifiez le trajet optique

D'après notre expérience, lorsque les matériaux ne peuvent pas être coupés, cela est GÉNÉRALEMENT dû à un désalignement du trajet optique.


Avant de passer à l'étape suivante, sachez que :
Toutes les étapes après l'étape 1.3 seront basées sur le fait que le trajet optique est bien aligné.
Si vous ne pouvez toujours pas confirmer si votre trajet optique est bon ou non après avoir lu l'article mentionné ci-dessus, veuillez arrêter de lire cet article et contacter directement votre revendeur local ou le support FLUX pour obtenir de l'aide.
(La collection de bandes sera une information clé pour cibler le problème de l'OPA.)


Étape 1.4 - Exécutez la même tâche

  • Exécutez la même tâche avec le même matériau et voyez s'il peut maintenant être coupé.

Déterminez votre résultat et la prochaine action à entreprendre :

  • Oui, il peut maintenant être coupé >> Problème résolu


Étape 1.5 - Test de préparation du matériau

Afin d'effectuer des tests supplémentaires, veuillez préparer l'un de ces deux matériaux comme indiqué ci-dessous.



Étape 2 - Test de découpe au centre

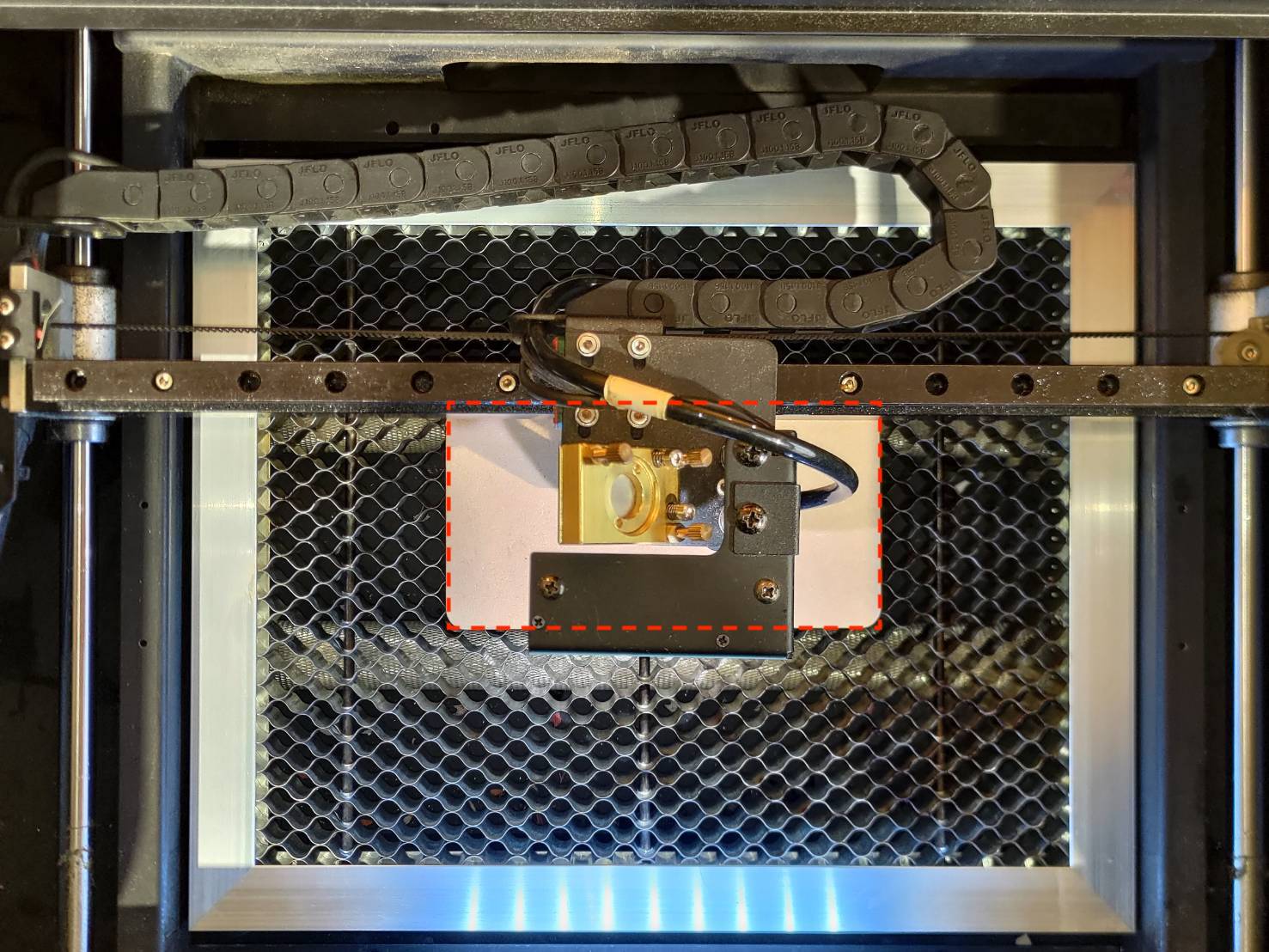

Nous allons tester la capacité de découpe au centre du plateau.

  • Placez le matériau préparé (acrylique ou bois de 3 mm) au centre du plateau.
    Veuillez vous assurer de faire la mise au point avant de commencer la tâche.


  • Coupez le fichier d'exemple dans Beam Studio.
    Étape 2-2.png


Déterminez votre résultat et la prochaine action à entreprendre :



Étape 2.1 - Réinitialisation aux paramètres d'usine

Parfois, une défaillance du firmware peut entraîner une sortie anormale du laser.
Afin d'exclure la possibilité de problèmes de firmware, veuillez réinitialiser la machine.

  • Réinitialisation aux paramètres d'usine. (Machine > Réinitialisation aux paramètres d'usine)

  • Après la réinitialisation, veuillez couper à nouveau le fichier d'exemple comme dans Étape 2.



Déterminez votre résultat et la prochaine action à entreprendre :


Étape 3 - Test de découpe en bas à droite

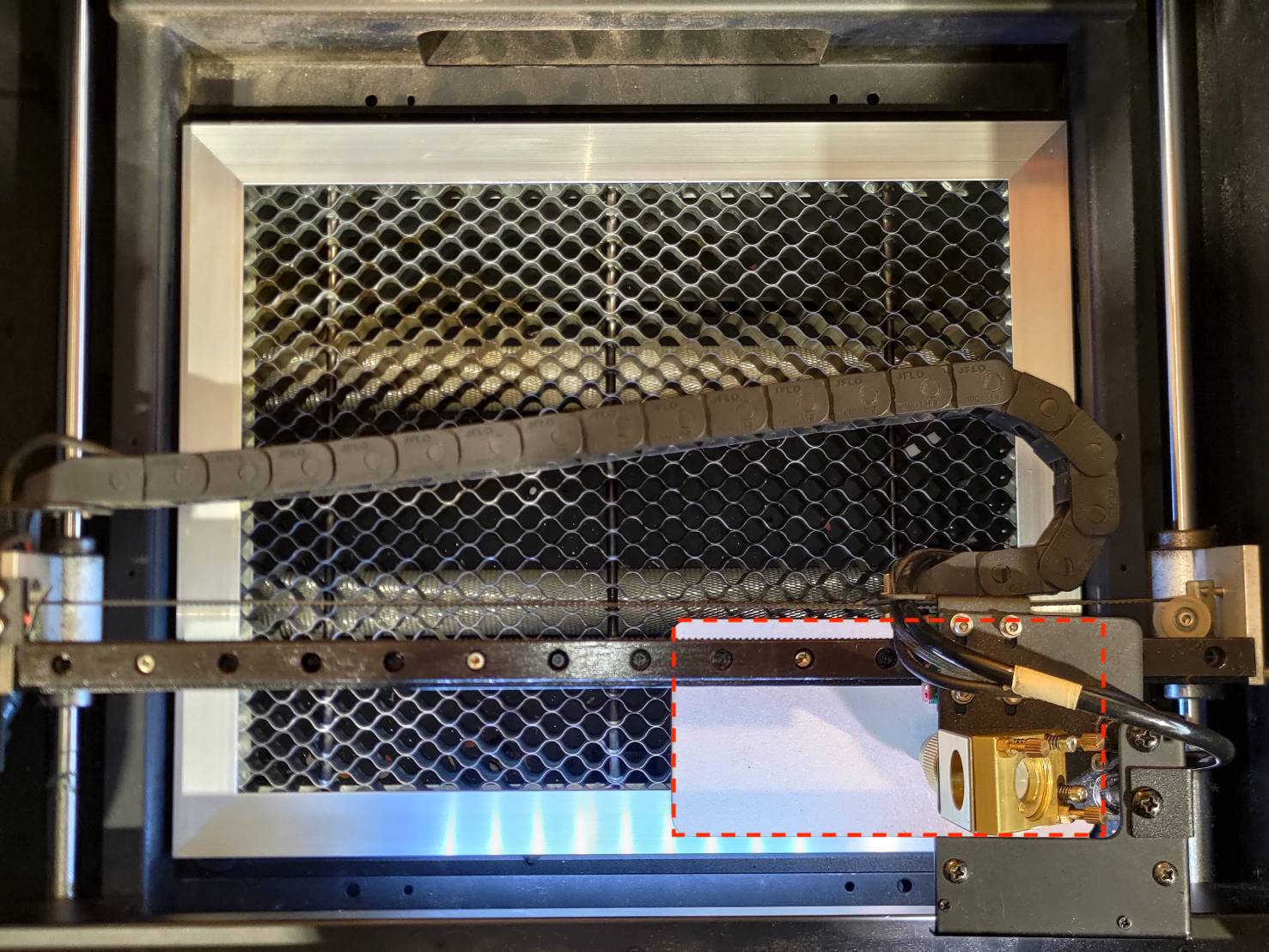

Dans cette étape, nous allons tester la capacité de coupe dans la zone en bas à droite du plateau.

  • Placez le matériau préparé (acrylique ou bois de 3 mm) dans la zone en bas à droite du plateau.
    Veuillez vous assurer de faire la mise au point avant de commencer la tâche.


  • Coupez le fichier d'exemple dans Beam Studio.
    Step


Déterminez votre résultat et la prochaine action à entreprendre :

  • Oui, il peut être coupé dans la zone en bas à droite >> La machine est considérée sans problème >> Le problème pourrait être lié au matériau. Veuillez ajuster vos paramètres personnalisés.
    (Augmenter la puissance, réduire la vitesse ou exécuter plus de fois)


Étape 3.1 - Revérifier le trajet optique

En fonction de l'état de la machine, si le matériau peut être coupé au centre, mais pas dans la zone en bas à droite, il est probable que le trajet optique puisse être réajusté et amélioré.

Veuillez retourner à Étape 1.3 - Vérifiez le trajet optique. et assurez-vous que votre OPA est bien aligné.

Si vous ne pouvez toujours pas confirmer si votre trajet optique est bon ou non après avoir lu l'article mentionné ci-dessus, veuillez arrêter de lire cet article et contacter directement votre revendeur local ou le support FLUX pour obtenir de l'aide.
(La collection de bandes sera une information clé pour cibler le problème de l'OPA.)



Déterminez votre résultat et la prochaine action à entreprendre :

  • Oui, il peut maintenant être coupé dans la zone en bas à droite >> Problème résolu



Étape 4 - Augmenter la puissance et réduire la vitesse

Afin de cerner le problème, nous allons vérifier si l'augmentation de la puissance et la réduction de la vitesse peuvent améliorer le résultat de la découpe.

  • Beam Studio :
    Step


  • Augmentez la puissance par défaut de 20%.
    (Si la valeur par défaut est de 15%, alors 15% + 20% = 35% sera défini)

  • Réduisez la vitesse par défaut de moitié.
    (Si la valeur par défaut est de 300mm/s, alors 300mm/s *0.5 = 150mm/s sera défini)

  • Exécutez la même tâche et voyez comment cela se passe.
    • S'il a échoué au centre la dernière fois, retestez le centre.
    • S'il a échoué dans la zone en bas à droite la dernière fois, retestez la zone en bas à droite.



Déterminez votre résultat et la prochaine action à entreprendre :
  • Non, il ne peut toujours pas être coupé dans la zone en bas à droite ou au centre >>
    Problème complexe : Système laser (tube/alimentation) ou système de contrôle (cartes ou capteurs)     >>
    Prenez une photo du résultat défaillant >> Allez à Étape 5 - Signalez au revendeur local ou au support FLUX



Étape 5 - Signalez au revendeur local ou au support FLUX :

  • Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contactez le service client]
  • Assurez-vous d'avoir complété la liste de contrôle et de l'avoir enregistrée au format PDF afin de pouvoir partager les actions que vous avez effectuées.

*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.





#END
