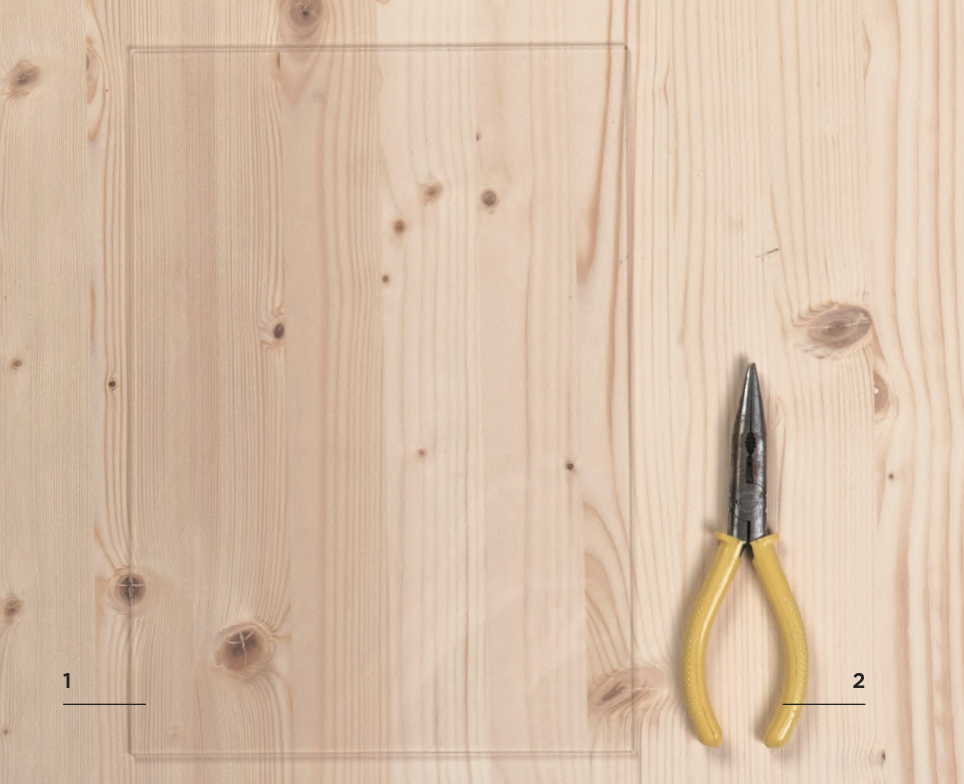

Éléments de préparation

1 | Acrylique d'une épaisseur de 3 mm à 5 mm

2 | Pinces à bec effilé

Centre d'assistance :

3 | Fichier de découpe de la sonde de mise au point (.dxf)



Étapes d'opération

1. Téléchargez le fichier de découpe de la sonde de mise au point : Accédez au site officiel > "Supports" > "Centre d'aide" et recherchez le fichier de découpe de la sonde de mise au point > téléchargez le fichier.

2. Coupez la sonde de mise au point : Insérez l'acrylique > Mettez au point, de sorte que la distance entre la sortie du laser et l'acrylique soit de 12 mm (environ l'épaisseur de 6 pièces de 10 NT$) > Importez le fichier de la sonde de mise au point dans Beam Studio > Ajustez les paramètres de découpe > Envoyez le travail.

3. Retirez le tuyau d'air de la tête laser :

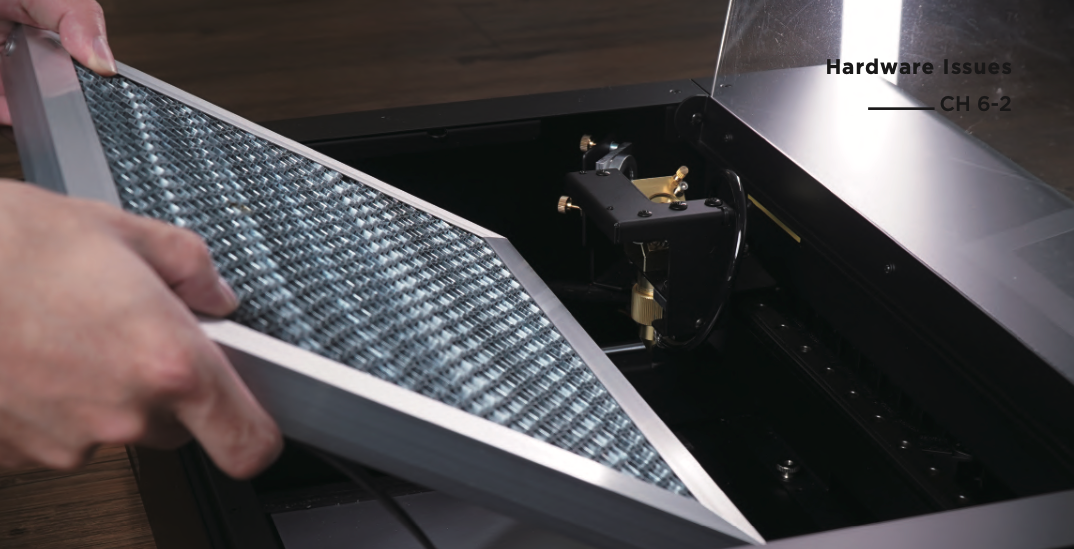

a. Retirez la table en nid d'abeille comme indiqué ci-dessus. 【Maintenance】 Nettoyage de la table en nid d'abeille, étape 1 >

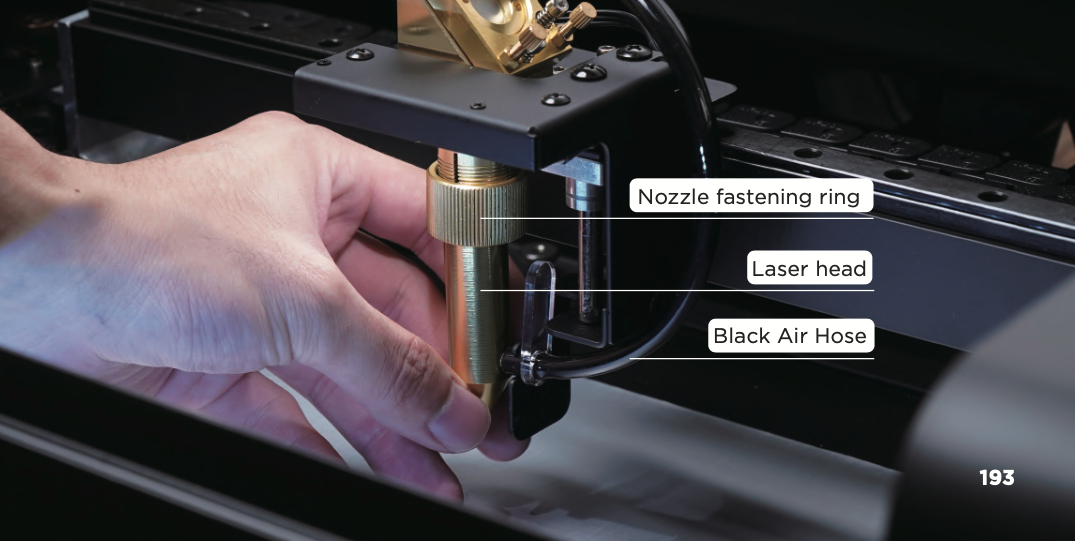

b. Dévissez la bague de fixation de la buse > Retirez la tête laser > Retirez la tête laser et le tuyau d'air noir vers l'avant et vers le bas.

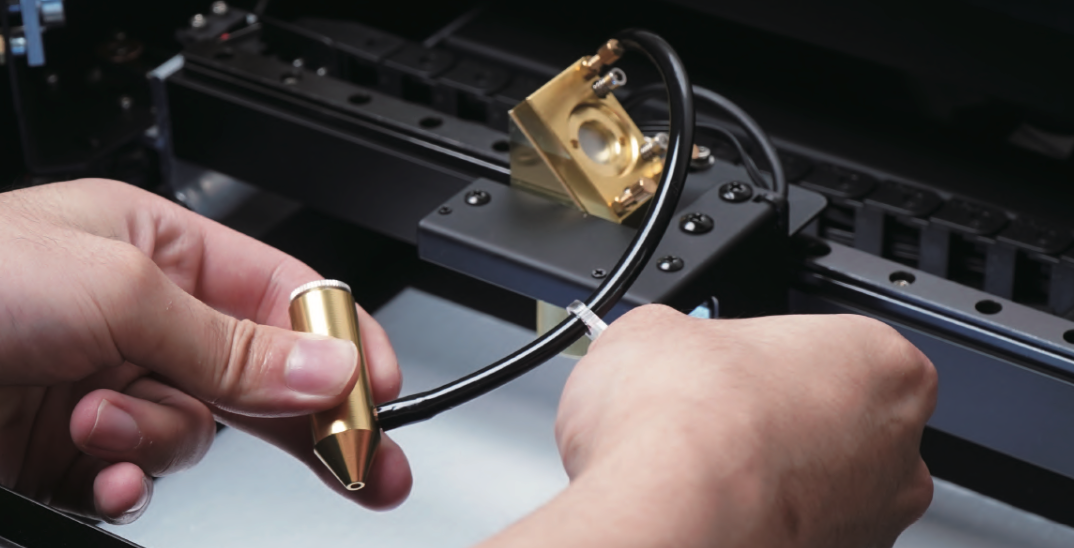

c. Déplacez l'ancienne sonde de mise au point vers l'arrière et éloignez-la de la tête laser.

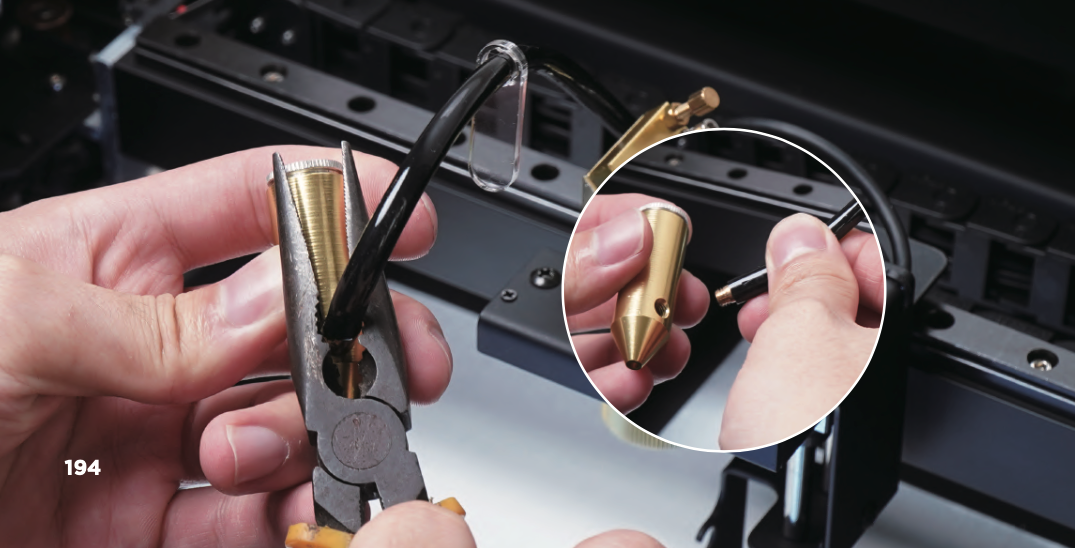

d. Tenez le tuyau d'air noir à l'extrémité arrière des pinces avec une scie à dents de faible densité et tournez la tête laser dans le sens inverse des aiguilles d'une montre pour retirer le tuyau d'air.

Évitez toute déformation du tuyau lors du retrait avec les pinces. ___2021-08-30___3.44.09.png

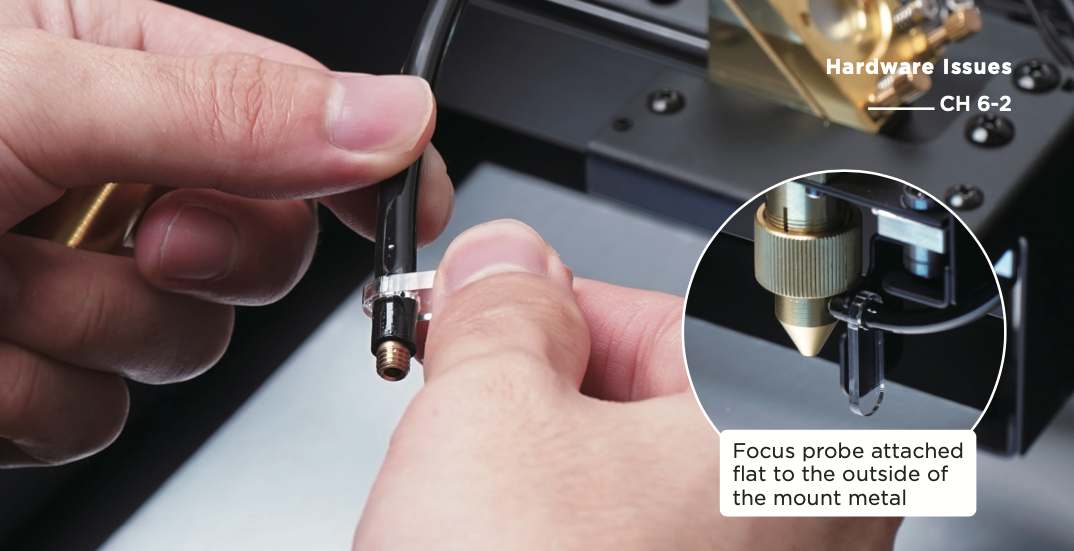

4. Remplacez l'ancienne sonde de mise au point par une nouvelle : Retirez l'ancienne sonde de mise au point > Placez la nouvelle sonde de mise au point dans le tuyau d'air noir.

5. Remettez le tuyau d'air sur la tête laser :

a. Tournez la tête laser dans le sens des aiguilles d'une montre pour combiner le tuyau d'air noir avec la tête laser.
b. Placez la tête laser et le tuyau d'air noir vers le haut et vers l'arrière de sorte que le tuyau soit placé dans la fente.

c. Serrez la bague de fixation de la buse > Déplacez la sonde de mise au point vers la tête laser de sorte qu'elle soit à plat contre l'extérieur du support > Remettez la table en nid d'abeille en place【Maintenance】Nettoyage de la table en nid d'abeille, étape 3.

6. Vérifiez la pompe à air : Cliquez sur "Pompe à air" à l'écran > Placez un morceau de papier à la sortie du laser et testez si la tête laser souffle de l'air normalement. S'il n'y a pas d'air, veuillez contacter votre revendeur.

Enregistrements de dépannage :

1. Vidéo :

Placez un morceau de papier à la sortie du laser et enregistrez l'air soufflé par la tête laser. (Cliquez sur "MAINTENIR" à l'écran > "Pompe à air")
