Fréquence / Timing recommandé
2. Après le remplacement du tube laser.
3. Pour la maintenance régulière, il est recommandé de vérifier une fois par mois.
4. Avoir des problèmes de découpe ou de gravure.
Cette page est également applicable à la série Beambox.

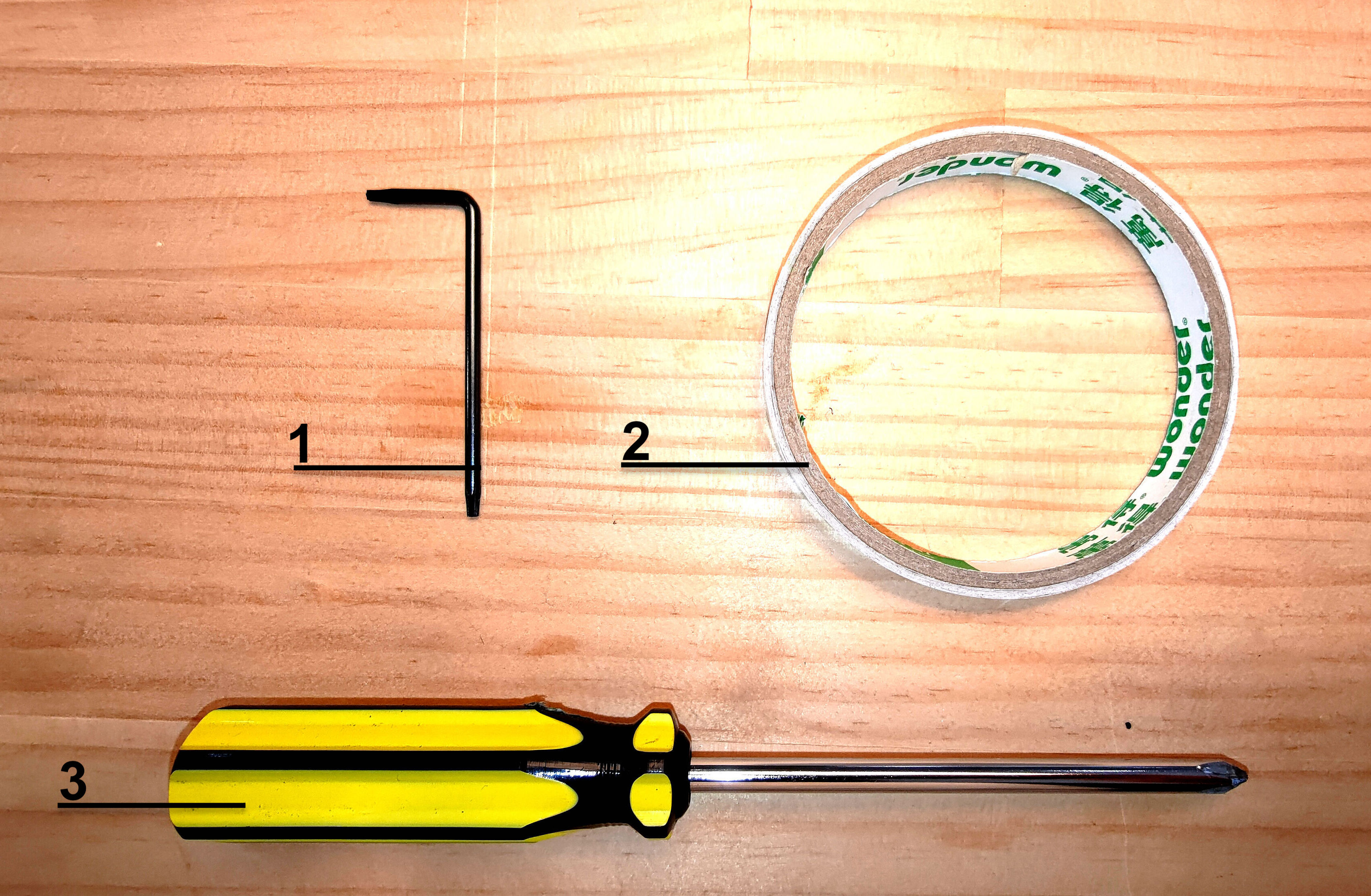

1｜Tournevis Torx (Pour Hexa)
2｜Ruban adhésif double face
3｜Tournevis cruciforme (Pour Beambox)
Étape 2 - Apprendre à effectuer une impulsion
A. Allumez la machine.
B. Fermez le couvercle.
C. Entrez en mode Maintien et attendez que le processus de référencement soit terminé.
D. Trouvez le bouton Impulsion.
E. Une pression = une impulsion, deux pressions = deux impulsions, et ainsi de suite.
⚠︎ Veuillez toujours faire des impulsions lorsque le couvercle de la porte est fermé.
Étape 3 - Ouvrir le capot arrière
HEXA :

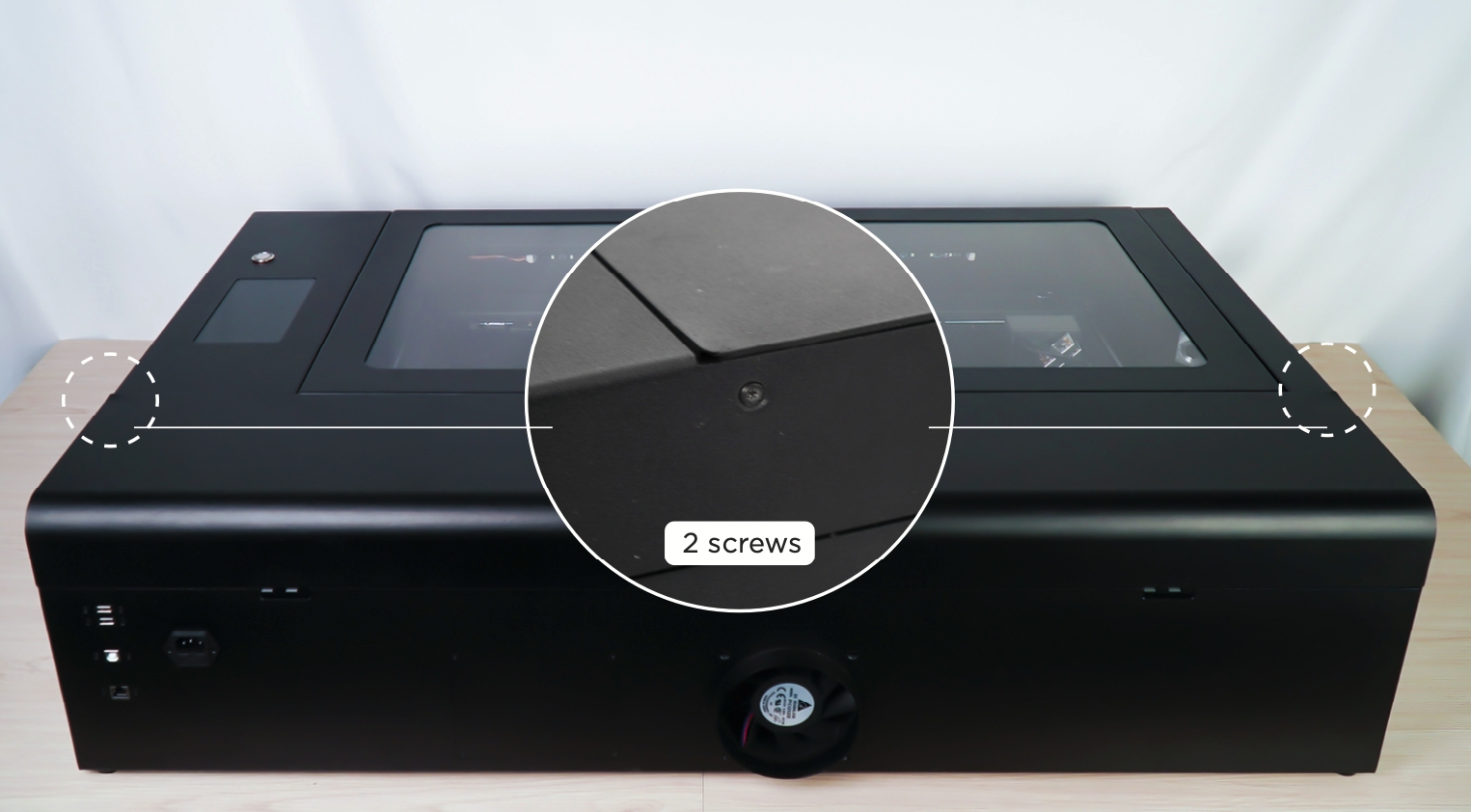

Utilisez le tournevis Torx pour dévisser ces deux vis sur les côtés de la machine, et le capot arrière pourra être ouvert par la suite.
Beambox:

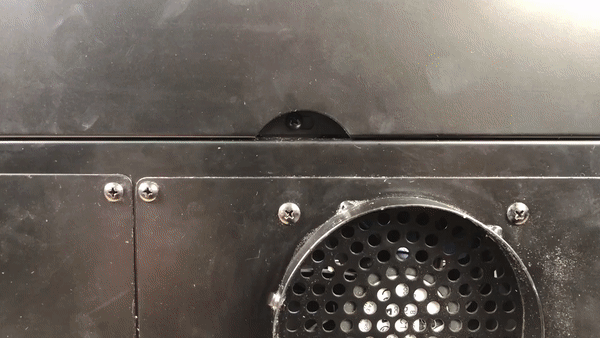

Utilisez le tournevis cruciforme pour dévisser la vis au-dessus du ventilateur à l'arrière de la machine, et le capot arrière pourra être ouvert par la suite.
Étape 4 - Apprenez les emplacements
Veuillez vous familiariser avec les emplacements:
- Premier miroir réfléchissant
- Deuxième miroir réfléchissant
- Troisième miroir réfléchissant
- 7 emplacements du lit où la tête laser sera déplacée pendant la vérification.
Étape 5 - Nettoyer tous les miroirs et les lentilles de focalisation
Veuillez suivre les instructions du lien ci-dessous pour nettoyer tous les miroirs et lentilles.
- HEXA : 4-6 Nettoyage des miroirs et des lentilles
- Beambox: 5-4 Nettoyage des miroirs et des lentilles
Étape 6 - Vérifier le point laser sur le 1er miroir
Cette étape consiste à vérifier si le tube laser et la machine sont en bon état.
Aperçu de l'étape:
Étape 6-1 - Appliquer du ruban adhésif et effectuer des impulsions

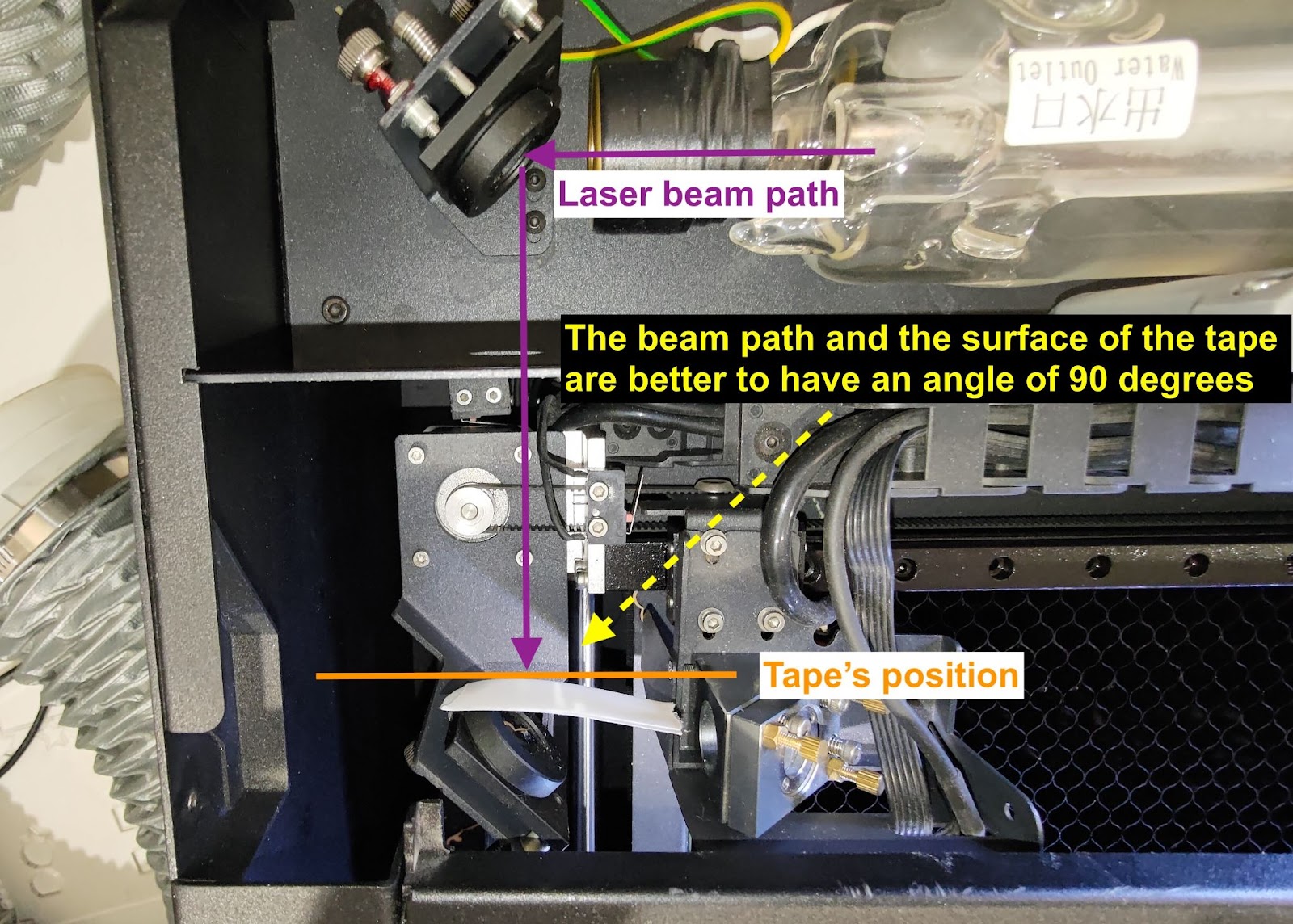

Mettez un ruban adhésif double face à deux couches sur le 1er miroir, fermez le capot arrière, et faites cinq impulsions.
Étape 6-2 - Vérifiez la forme du point sur le ruban :La forme du point sur le ruban adhésif
Idéalement, la forme doit être la plus ronde possible, et le premier morceau de ruban adhésif double face à l'avant doit être brûlé.
Bon exemple
Mauvais exemples:
Étape 6-3 - Récupérer le ruban adhésif du 1er miroir
Placez le 1er ruban miroir sur une feuille de papier. Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 6-4 - Dépannage et rapport
Si votre point n'est pas rond, pas fort ou similaire aux mauvais exemples ci-dessus, augmentez le taux de puissance à x2.0 et voyez si cela s'améliore :
-
Si le point devient plus fort, cela indique que le tube laser pourrait avoir diminué, vous pouvez toujours terminer le processus avec un taux de puissance augmenté, ou vous pouvez contacter votre revendeur local en indiquant que le tube pourrait avoir diminué.
-
Si le point ne devient pas plus fort ou s'il a toujours une forme étrange, contactez votre revendeur local pour obtenir de l'aide supplémentaire.
(Veuillez partager la photo de votre résultat d'impulsion sur le 1er miroir avec votre revendeur.)
Étape 7 - Vérifier le trajet du 1er au 2ème miroir
Cette étape consiste à vérifier si le trajet est aligné du 1er miroir au 2ème miroir.
Aperçu de l'étape:
Étape 7-1 - Créer le premier point pour la position en haut à gauche
Placez un ruban adhésif double face sur le 2ème miroir et déplacez la tête vers le coin supérieur gauche.
Effectuez trois impulsions pour créer le premier point.
Étape 7-2 - Créer le deuxième point pour la position en bas à gauche
Gardez le même ruban adhésif sur le 2ème miroir et déplacez la tête vers le coin inférieur gauche.
Effectuez 3 impulsions pour créer le deuxième point.
S'il n'y a pas de point dans la position inférieure gauche, cela indique que le trajet est fortement désaligné.
Veuillez vous référer au lien pour réaligner le trajet optique. [4-8 Alignement du trajet optique]
Étape 7-3 - Vérifiez si le premier et le deuxième point se chevauchent
Si vos points se chevauchent parfaitement, comme sur la photo ci-dessous, cela indique que le trajet est correctement aligné.
S'ils ne se chevauchent pas, comme dans les mauvais exemples ci-dessous, cela indique que du 1er miroir au 2ème miroir, le trajet optique est désaligné et que le 1er miroir doit être ajusté.
Veuillez vous référer au lien pour réaligner le trajet optique. [4-8 Alignement du trajet optique]
Bon exemple :
Mauvais exemple :
Étape 7-4 - Récupérer le ruban adhésif du 2ème miroir
Placez le 2ème miroir ruban adhésif sur le papier. Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 8 - Vérifier le trajet du 2ème au 3ème miroir
Cette étape consiste à vérifier si le trajet est aligné du 2ème miroir au 3ème miroir.
Aperçu de l'étape:
Étape 8-1 - Créer le premier point pour la position au milieu à gauche
Placez un ruban adhésif à deux couches sur le 3ème miroir et déplacez la tête vers la position du milieu-gauche .
Faites 3 impulsions pour créer le premier point.
Étape 8-2 - Créer le deuxième point pour la position au milieu à droite
Gardez le même ruban adhésif sur le 3ème miroir et déplacez la tête vers la position du milieu-droit.
Effectuez 3 impulsions pour créer le deuxième point.
Étape 8-3 - Vérifiez si le premier et le deuxième point se chevauchent
Si vos points se chevauchent parfaitement, comme sur la photo ci-dessous, cela indique que le trajet est correctement aligné.
Vous pouvez passer à l'Étape 8-5.
S'ils ne se chevauchent pas, cela indique que du 2ème miroir au 3ème miroir, le trajet optique est désaligné et le 2ème miroir doit être ajusté.
Veuillez vous référer au lien pour réaligner le trajet optique. [4-8 Alignement du trajet optique]
Bon exemple :
Mauvais exemples:
Étape 8-4 - Récupérer le ruban adhésif du 3ème miroir
Retirez le ruban adhésif du 3ème miroir et placez-le sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 9 - Vérifier le trajet du 3ème miroir à l'extrémité de la buse
Il y aura deux emplacements à vérifier.
Le premier est le centre du plateau - Aperçu de l'étape:
L'autre est le coin inférieur droit du plateau - Aperçu de l'étape:
Étape 9-1 - Vérifiez le trajet de l'axe Z au centre du plateau
Placez un ruban adhésif à une couche sur la pointe de la buse et déplacez la tête laser au centre du plateau, puis faire une impulsion.
Retirez le ruban adhésif et vérifiez si le point est rond.
Bon exemple :
Mauvais exemples:
Si votre point n'est pas rond, reportez-vous au lien pour réaligner le trajet optique du 3ème miroir au lit (axe Z), qui n'est pas suffisamment vertical.
Si vous ne trouvez aucun point sur le ruban adhésif, veuillez vous référer aux instructions pour un réglage avancé.
Étape 9-2 - Collecter le ruban adhésif de l'embout central de la buse
Collez le ruban adhésif sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 9-3 - Vérifiez le trajet de l'axe Z dans le coin inférieur droit du lit
Placer une couche de ruban adhésif sur l'embout de la buse, déplacer la tête laser dans le coin inférieur droit du plateau, et faire une impulsion.
Retirez le ruban adhésif et vérifiez si le point est rond.
(Il est normal que le point du coin soit plus petit que le point central. Veuillez vous référer aux exemples ci-dessous.)
Bon exemple :
Exemples acceptables :
Mauvais exemples:
- Si votre point n'est pas rond, reportez-vous au lien ci-dessous pour réaligner le trajet optique du 3ème miroir au lit (axe Z), qui n'est pas suffisamment vertical.
[4-8 Alignement du trajet optique]
Étape 9-4 - Collecter le ruban adhésif de l'embout de la buse en bas à droite
Collez le ruban adhésif sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 10 - Rapport (facultatif)
Les rubans adhésifs collectés peuvent être partagés avec votre revendeur local si vous rencontrez un problème avec votre machine.
Le trajet optique est un élément clé qui affectera le résultat de la gravure et de la découpe.

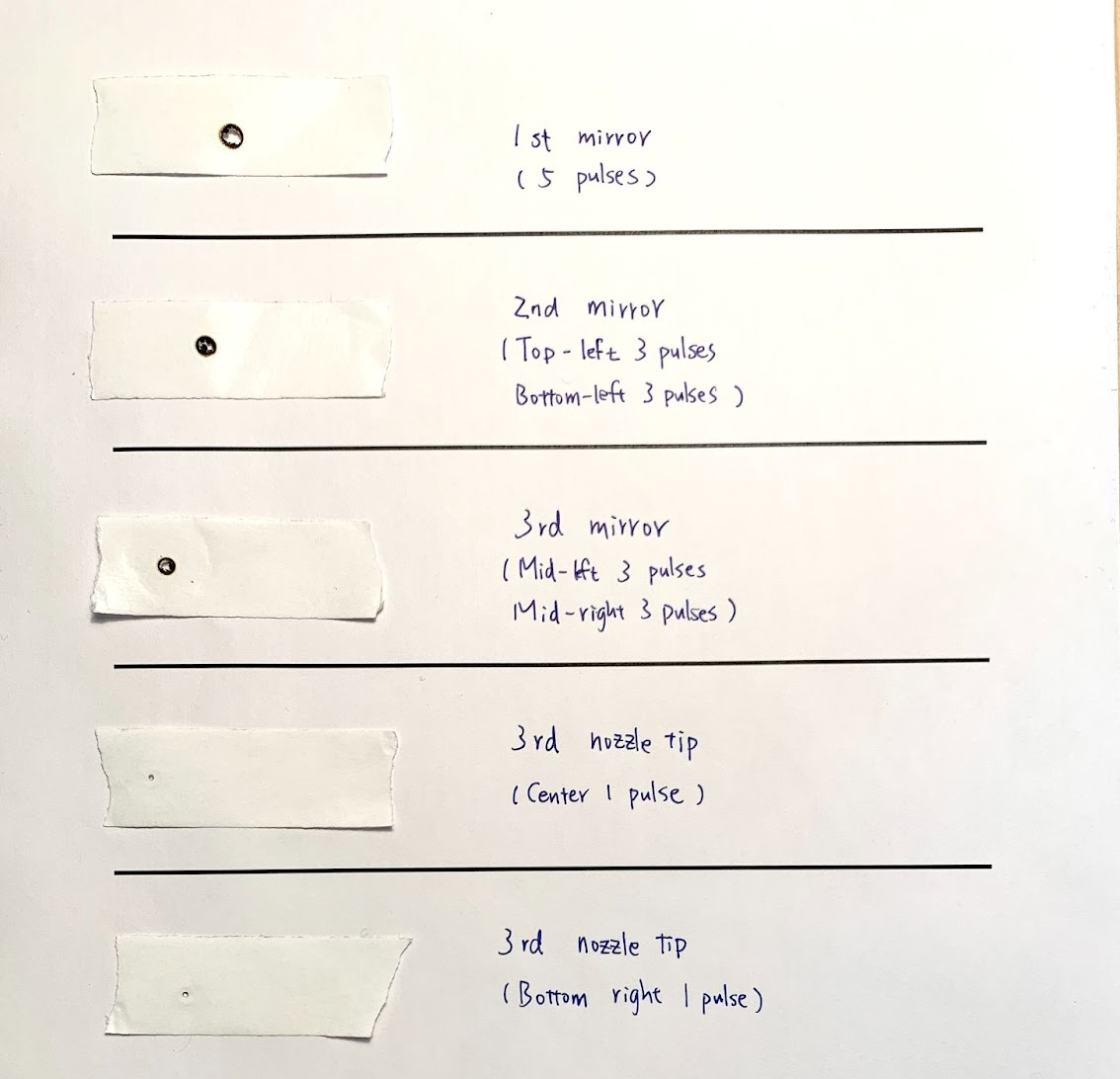

Veuillez prendre une photo des rubans adhésifs collectés et une photo claire des rubans adhésifs de l'embout de la buse comme dans les exemples ci-dessous :
Photo #1 :
Photo n°2 :
