Fréquence recommandée
Une fois toutes les 1 à 2 semaines, selon la fréquence d'utilisation et le matériau
Étapes de maintenance
Si le matériau de gravure est du papier ou du bois, il est plus susceptible de provoquer l'adhérence de poussière et de goudron sur les miroirs réfléchissants. Vous pouvez utiliser des cotons-tiges avec une petite quantité d'alcool pour nettoyer et essuyer jusqu'à ce que la surface du miroir soit exempte de taches.
Éléments de préparation
Coton-tige, Alcool à 75%~99%
Il y a 3 miroirs réfléchissants, 1 lentille de focalisation et 1 lentille de sortie du tube laser qui doivent être nettoyés dans HEXA, et leurs positions sont indiquées sur l'image.
Étapes de maintenance

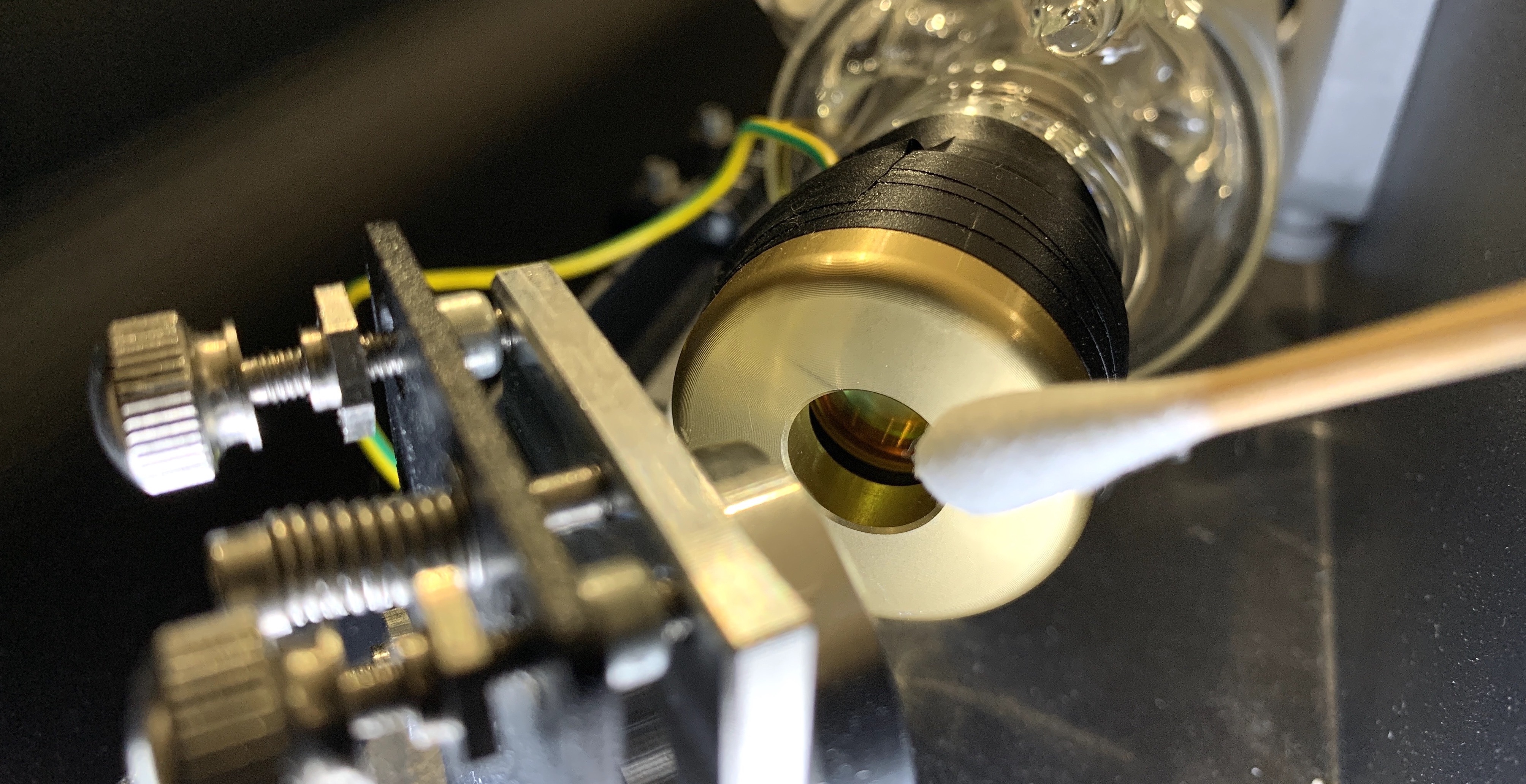

1. Nettoyez la lentille de sortie du tube laser
La lentille de sortie du tube laser est située du côté basse pression du tube laser (près du 1er miroir). Vous pouvez ouvrir le couvercle arrière et l'essuyer comme indiqué ci-dessous.

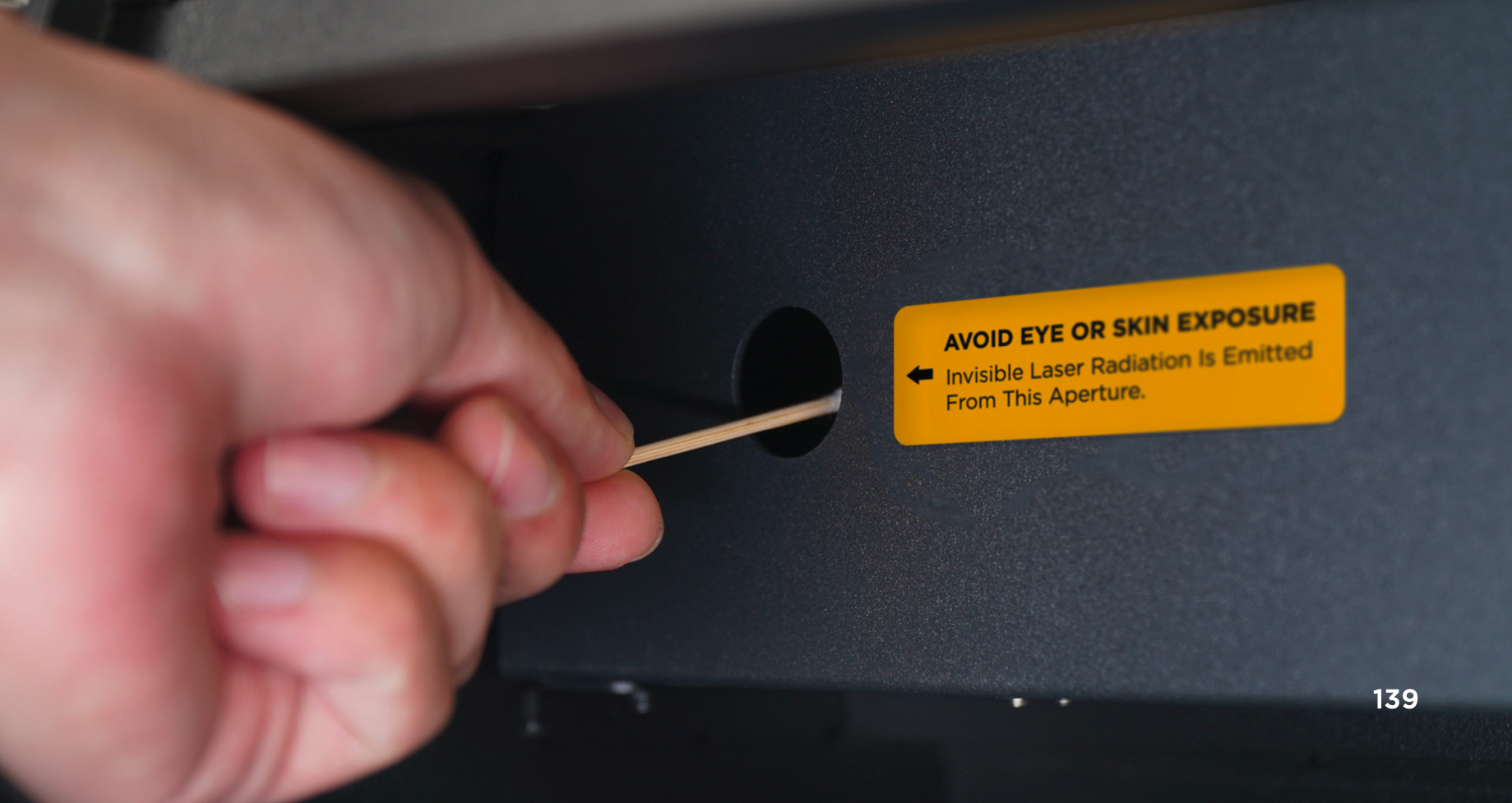

2. Nettoyez le premier miroir réfléchissant
Le premier miroir réfléchissant est situé du côté basse pression du tube laser face au châssis. Vous pouvez ouvrir le couvercle arrière ou l'essuyer par le trou avant comme indiqué ci-dessous.

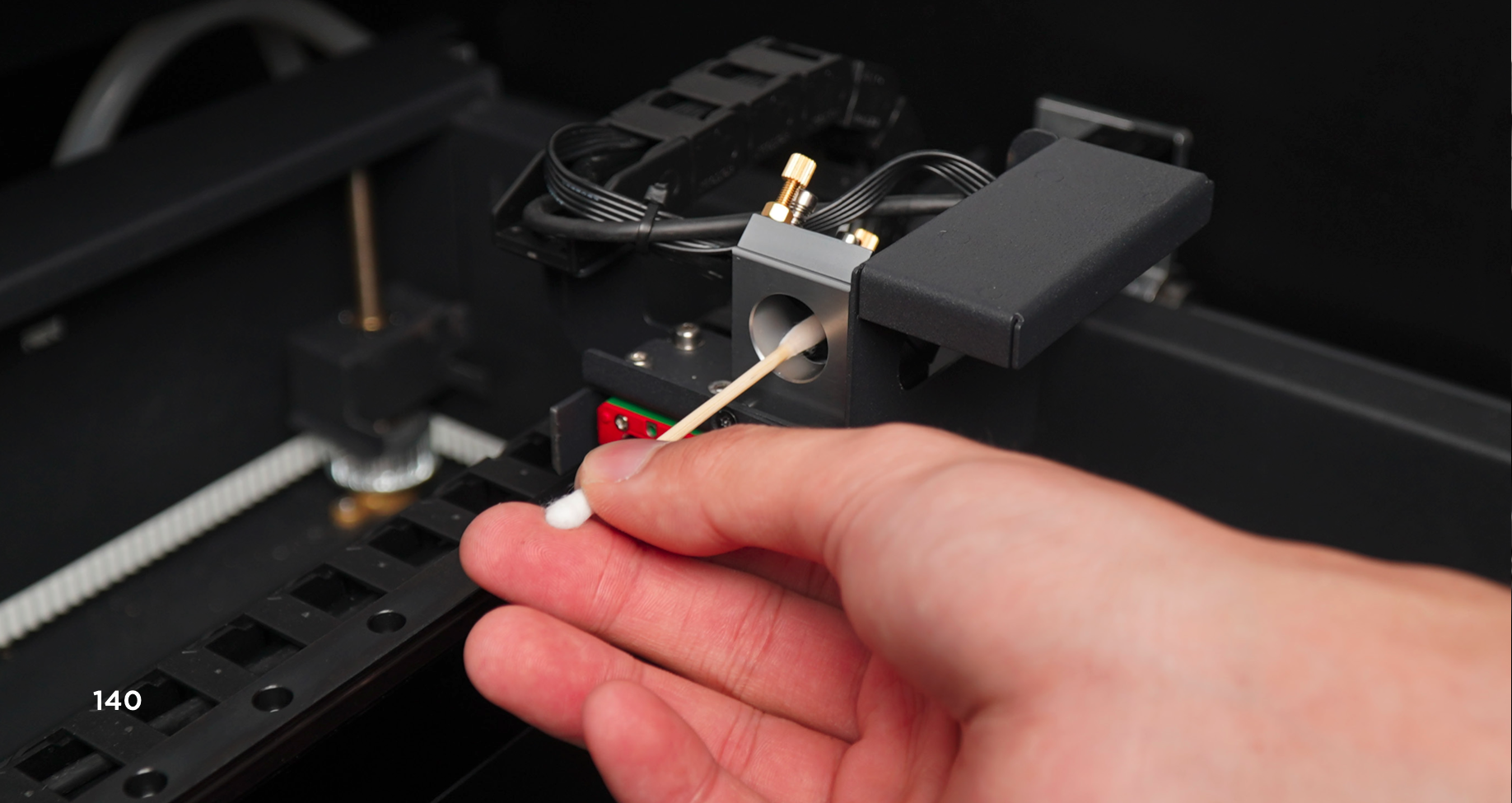

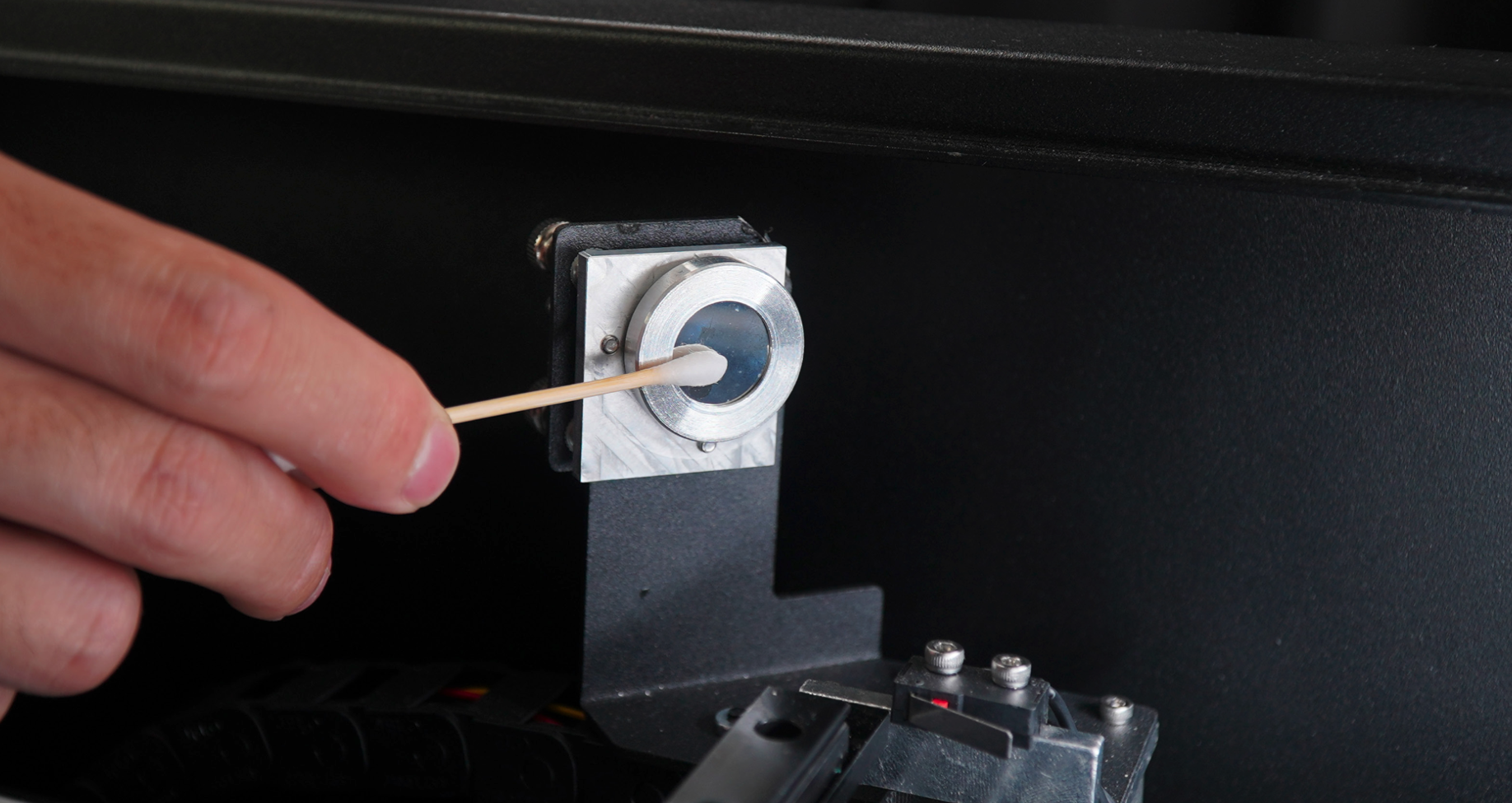

3. Nettoyez le deuxième miroir réfléchissant
Le deuxième miroir réfléchissant est situé sur la tige de guidage de l'axe Y gauche.

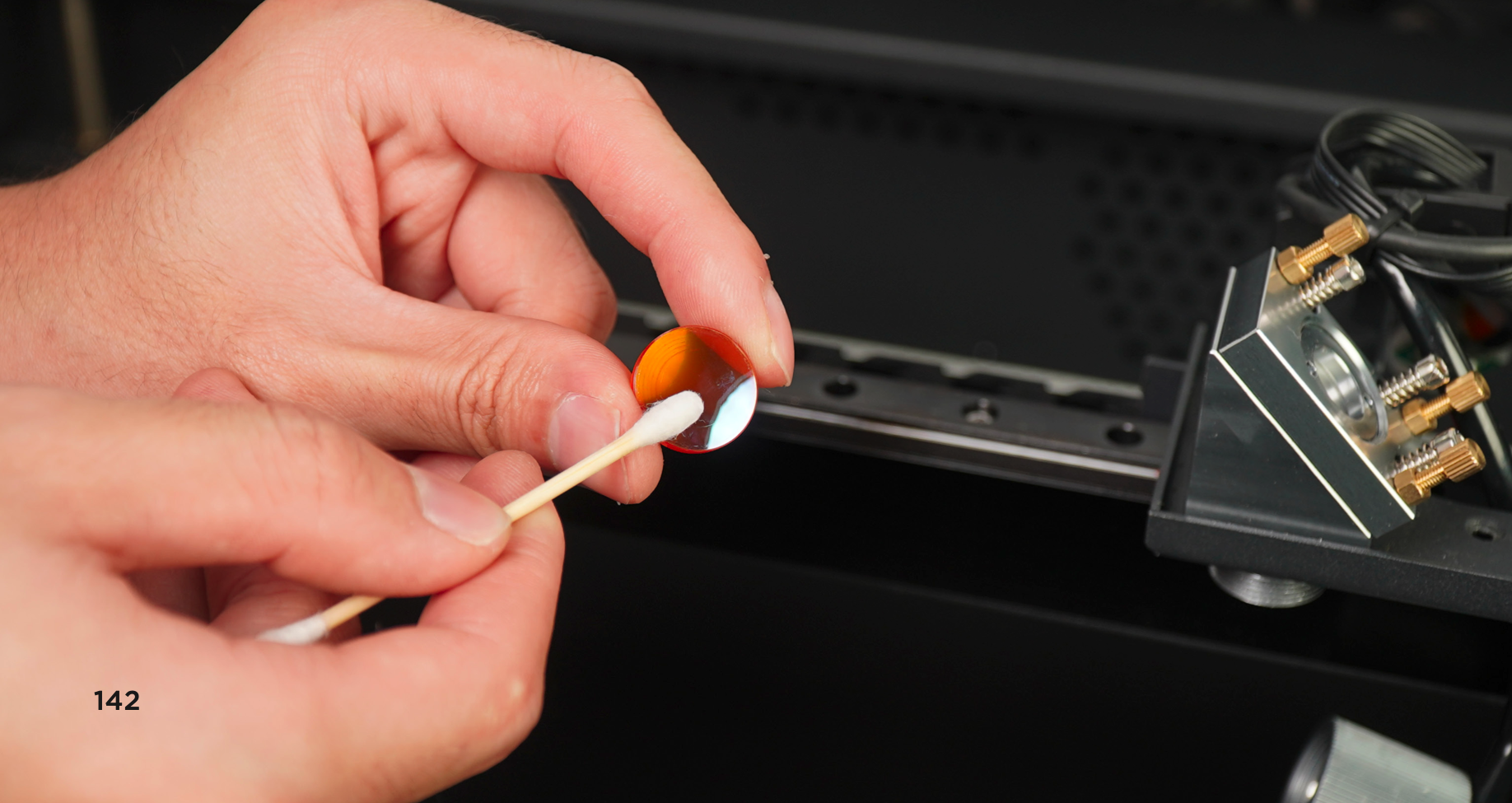

4. Nettoyez le troisième miroir réfléchissant
Le troisième miroir réfléchissant se trouve dans le support de miroir triangulaire qui est sur le rail linéaire de l'axe X.
(Veuillez retirer le 3ème miroir pour le nettoyage, si vous avez des problèmes de découpe ou de gravure. Lien)
5. Nettoyez la lentille de focalisation
La lentille de focalisation est située sous le troisième miroir réfléchissant à l'intérieur de la tête laser.

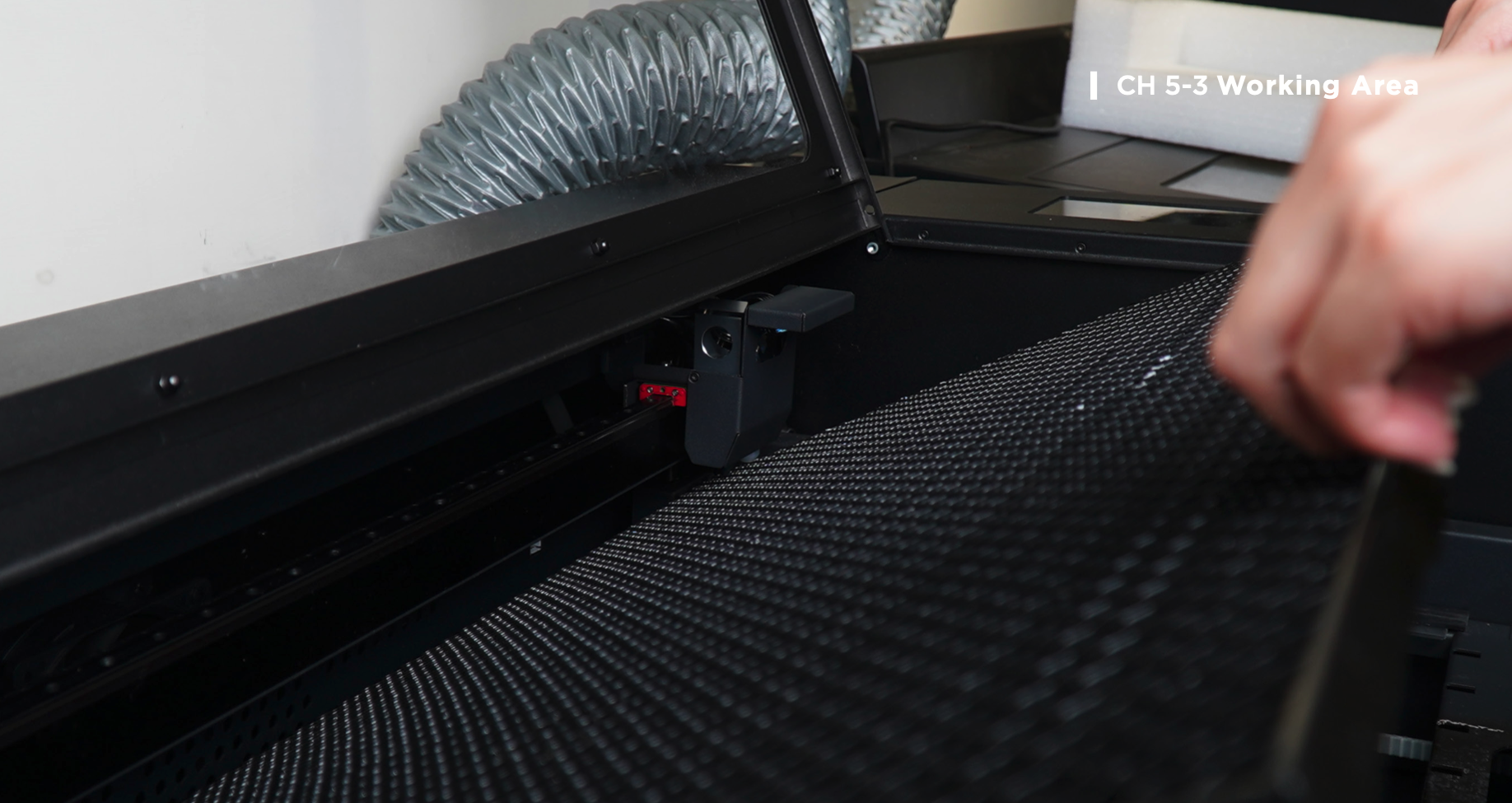

a. Retirez la table en nid d'abeille

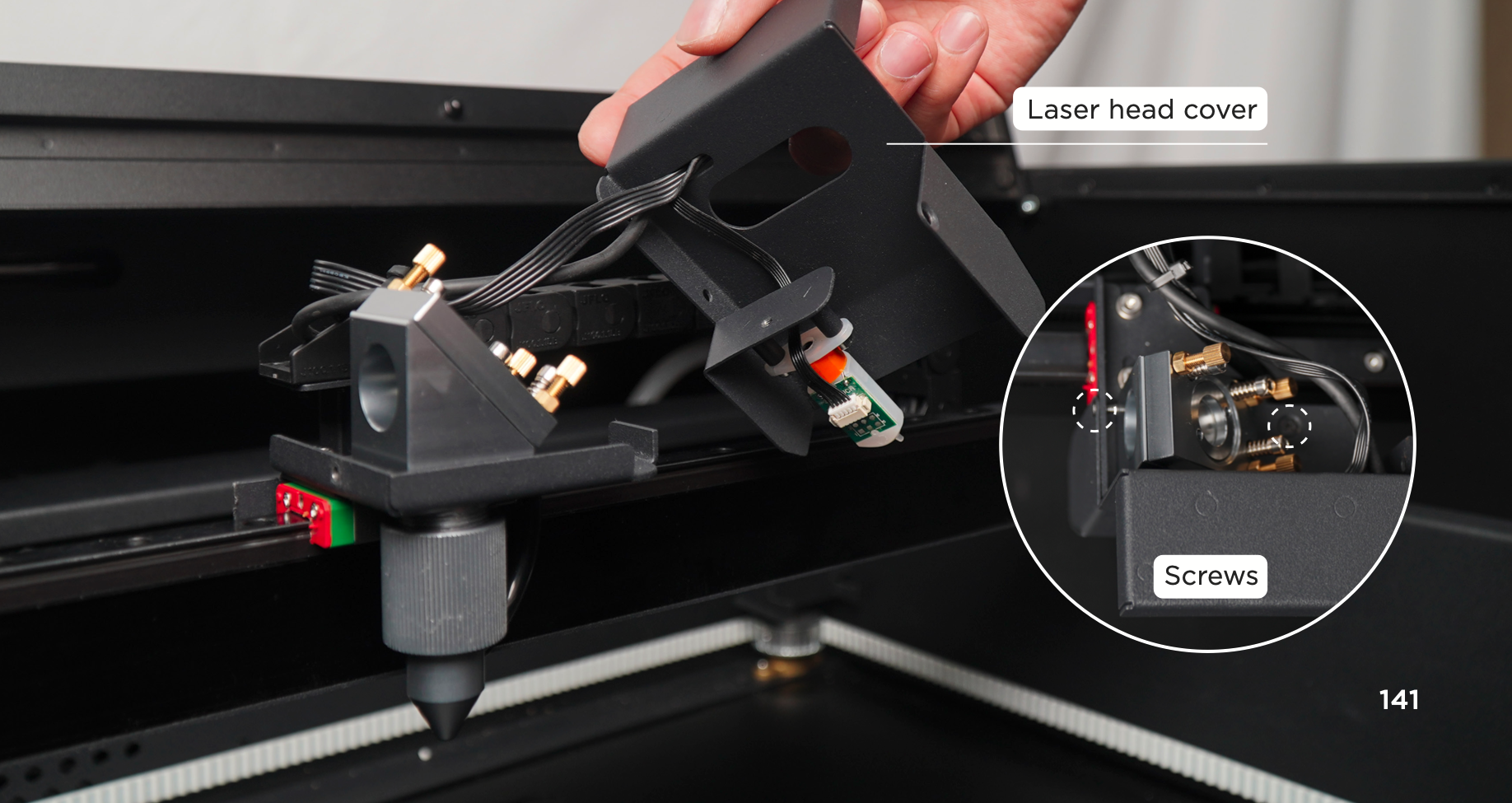

b. Desserrez les 2 vis sur le couvercle de la tête laser, puis déplacez le couvercle sur le côté

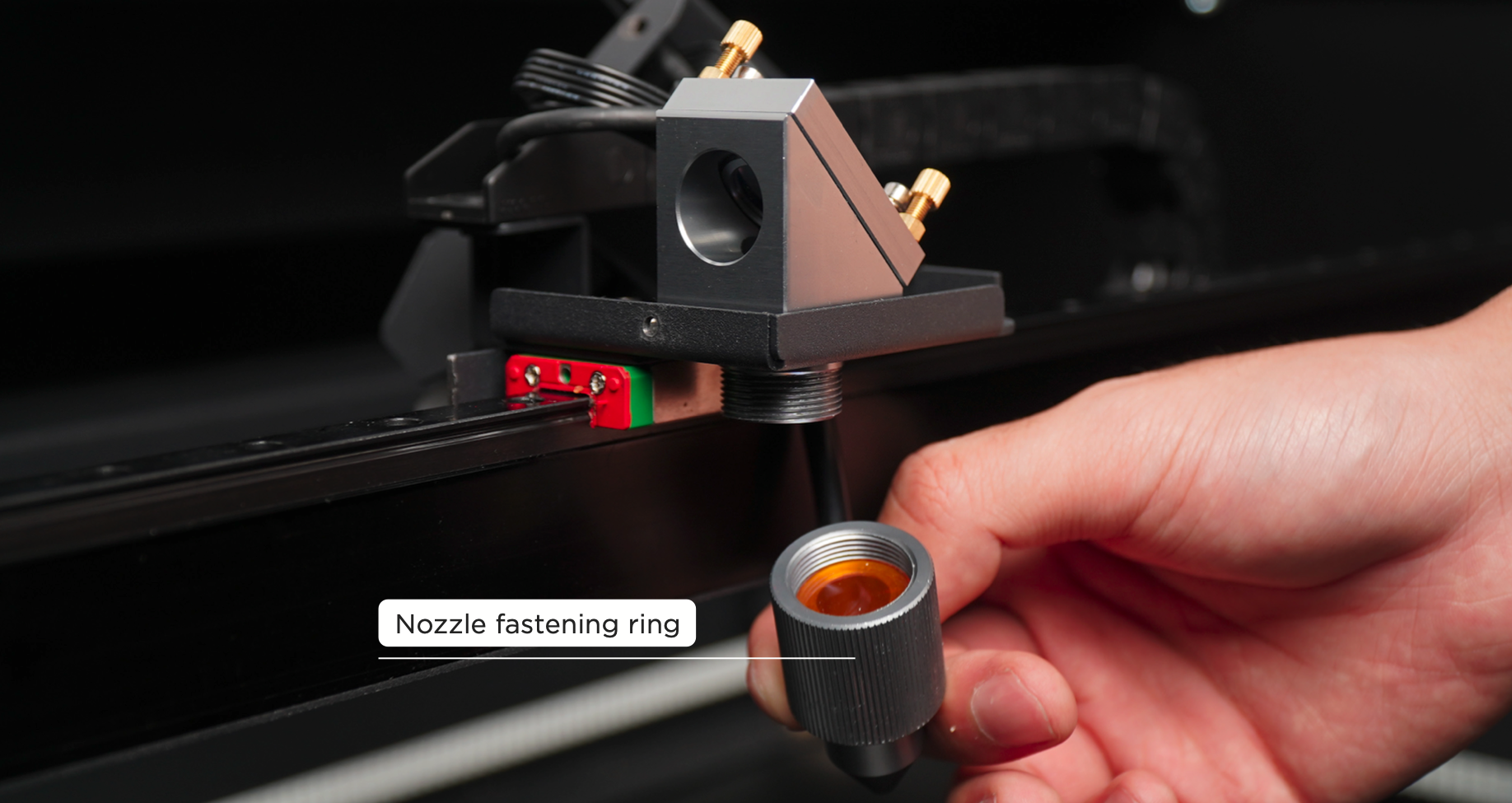

c. Dévissez la bague de fixation de la buse dans le sens des aiguilles d'une montre > Retirez la tête laser, et évitez que la lentille de focalisation ne soit éjectée
d. Retirez la lentille de focalisation, puis nettoyez-la.
6. Remettez la lentille de focalisation en place

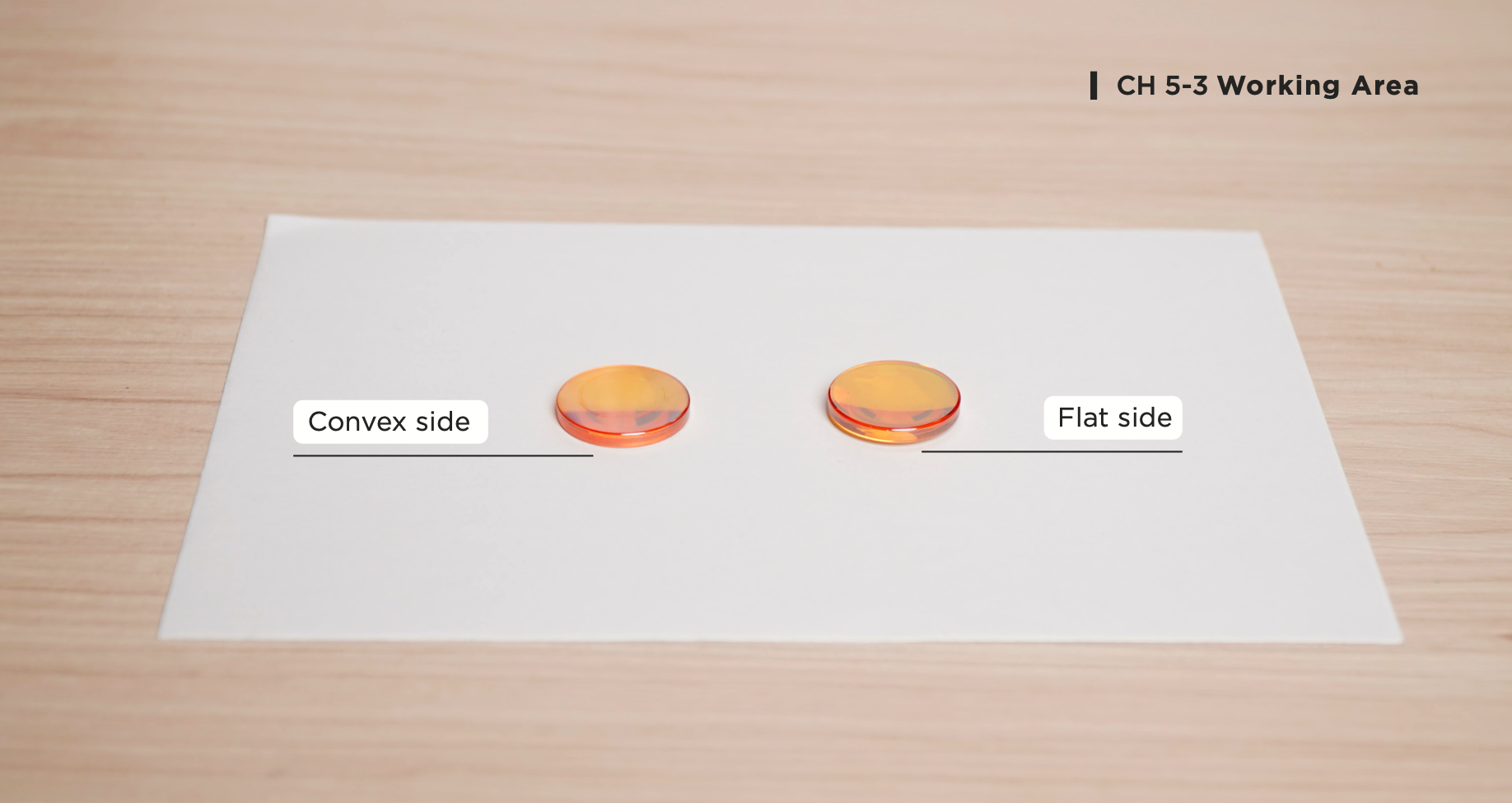

La lentille a une orientation, le côté convexe est orienté vers le haut et le côté plat vers le bas.
(Tenez le bord de la lentille de focalisation dans votre main et regardez vers la lentille de focalisation, vous pouvez vous voir sur le côté convexe et ne pouvez pas vous voir sur le côté plat.)

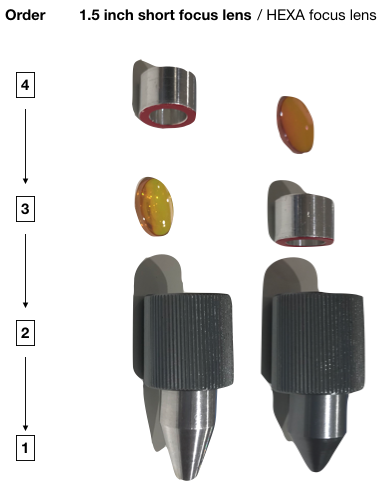

Assurez-vous d'avoir le bon ordre comme sur les images ci-dessous :

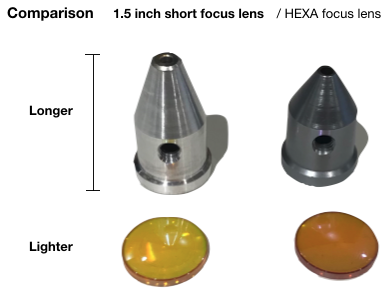

Celle de gauche est l'accessoire de lentille de 1,5", et celle de droite est la lentille standard.
