Fréquence recommandée
Le trajet optique doit être vérifié tous les mois et réaligné si nécessaire.
Signes d'un trajet optique désaligné :
- Impossible de couper à travers les matériaux en utilisant la puissance et la vitesse par défaut dans Beam Studio.
- Obtention de mauvais résultats de gravure où les motifs de gravure dans une certaine zone seront plus clairs ou plus profonds que dans d'autres zones, ou deviennent plus clairs ou plus profonds dans une certaine direction.
- La section de coupe sur le matériau n'est pas position du pointe après la découpe.
Veuillez suivre les étapes ci-dessous pour vérifier votre trajet optique et le réaligner si nécessaire :
Étape 1 - Préparation des outils

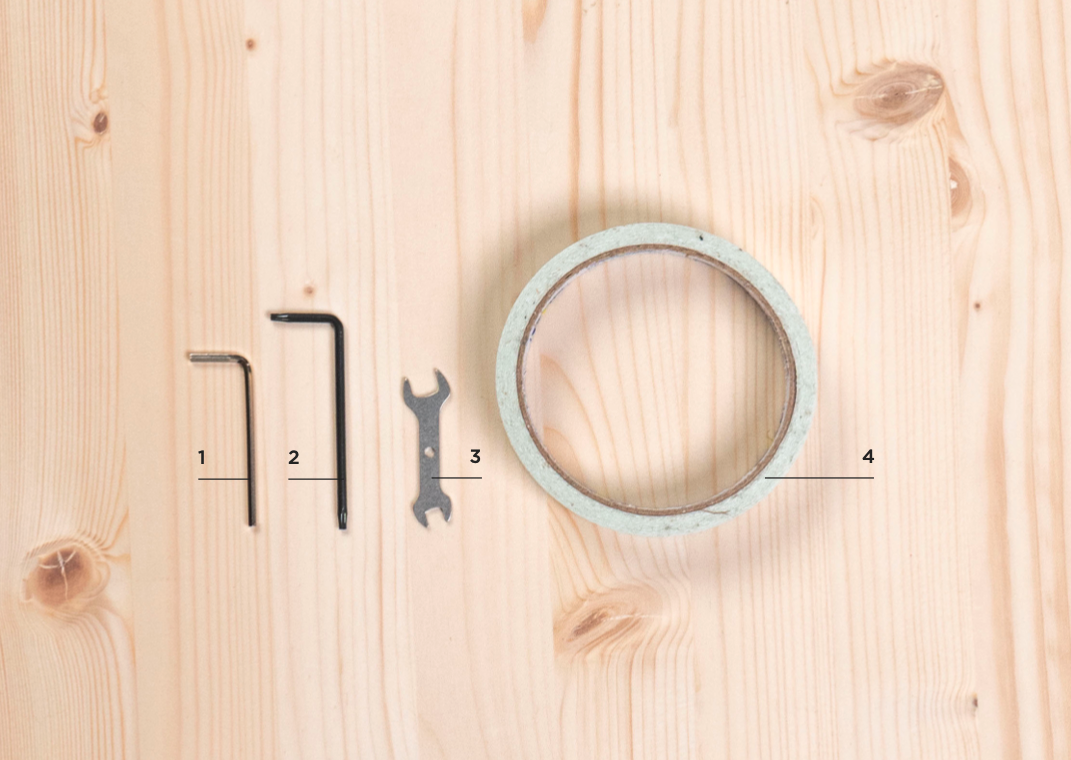

Inclus dans la boîte d'accessoires :
1｜Clé hexagonale de 2,5 mm
2｜Tournevis Torx
3｜Clé double
4｜Ruban adhésif double face

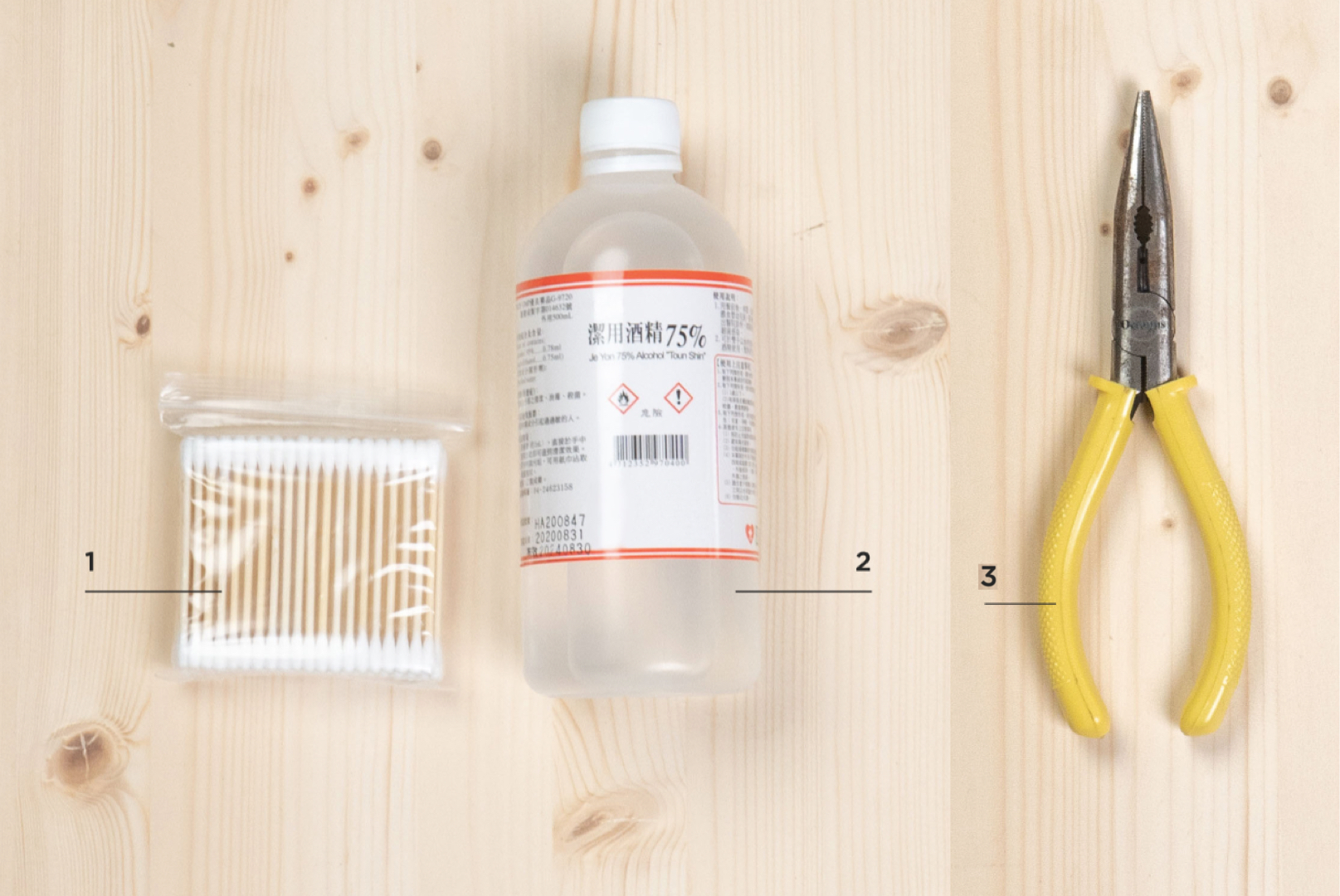

Préparez vous-même :
1｜Cotons-tiges
2｜Spray désinfectant / Spray à l'alcool
3｜Pinces

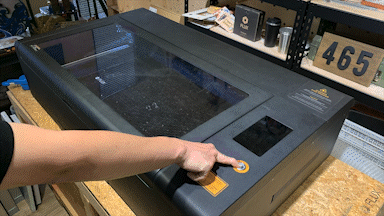

Étape 2 - Apprendre à générer une impulsion
A. Allumez la machine.
B. Fermez le couvercle.
C. Entrez en mode Maintenance et attendez que le processus de référencement soit terminé.
D. Trouvez le bouton Impulsion.
E. Une pression = une impulsion, deux pressions = deux impulsions, et ainsi de suite.
#Veuillez toujours effectuer des impulsions lorsque le couvercle de la porte est fermé.

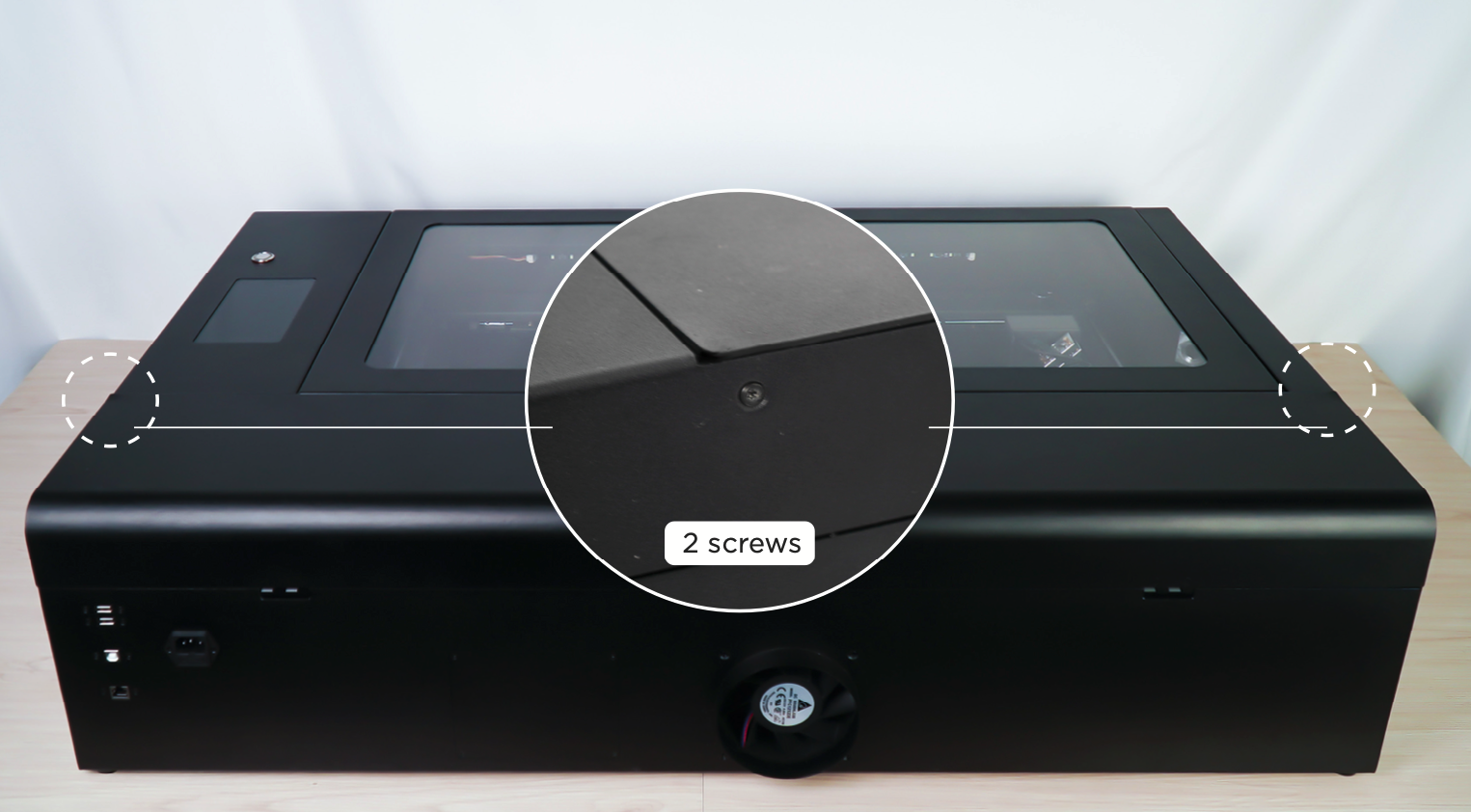

Étape 3 - Ouvrir le capot arrière du HEXA
Utilisez le tournevis Torx pour dévisser ces deux vis sur les côtés de la machine, et le couvercle arrière pourra ensuite être ouvert.

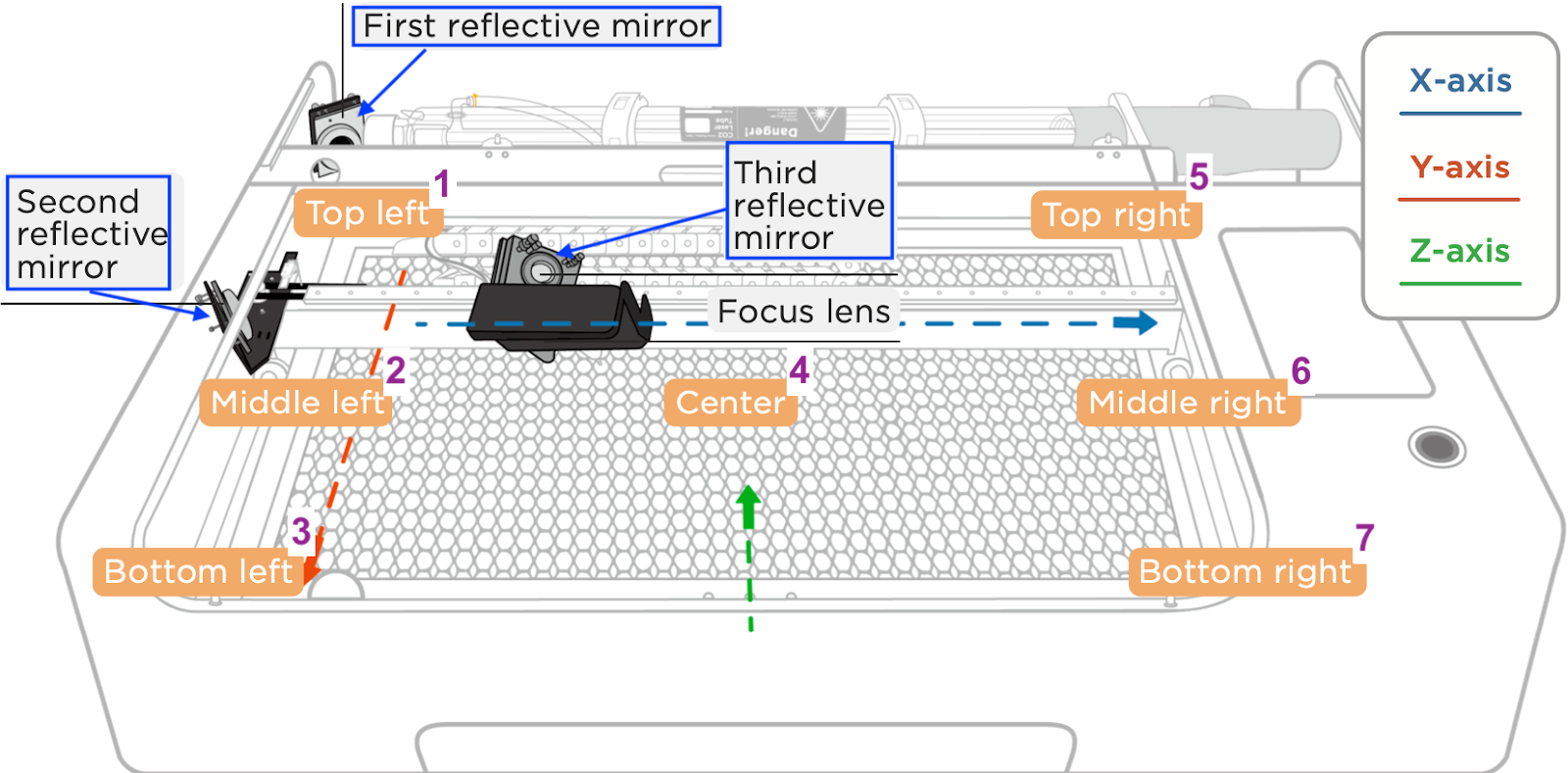

Étape 4 - Apprenez les emplacements
Veuillez vous familiariser avec les emplacements :
- Premier miroir réfléchissant
- Deuxième miroir réfléchissant
- Troisième miroir réfléchissant

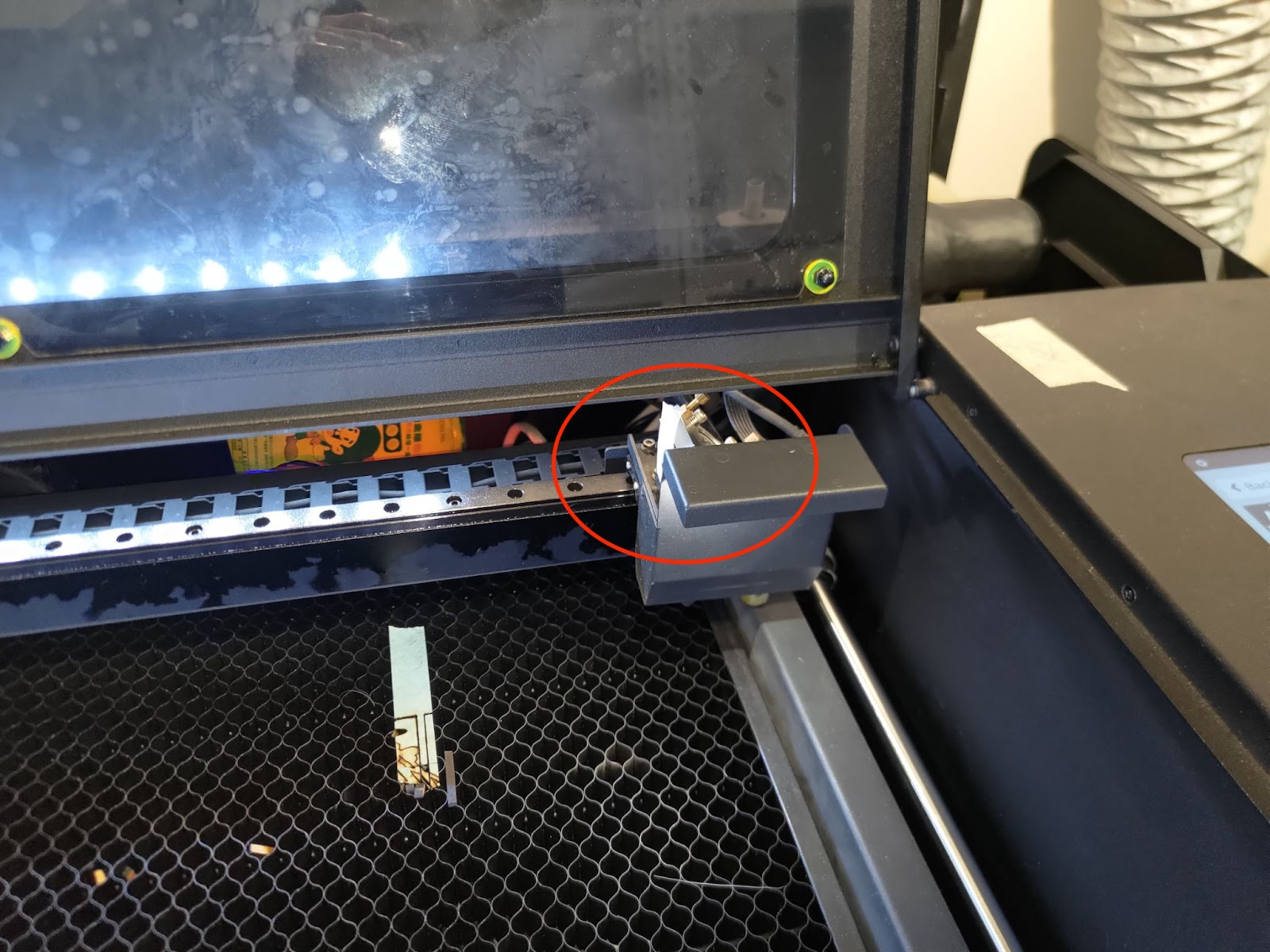

- 7 emplacements du lit vers lesquels la tête laser sera déplacée pendant la vérification.
Étape 5 - Nettoyer tous les miroirs et les lentilles de focalisation
Veuillez suivre les instructions du lien ci-dessous pour nettoyer tous les miroirs et lentilles.
4-6 Nettoyage des miroirs et des lentilles

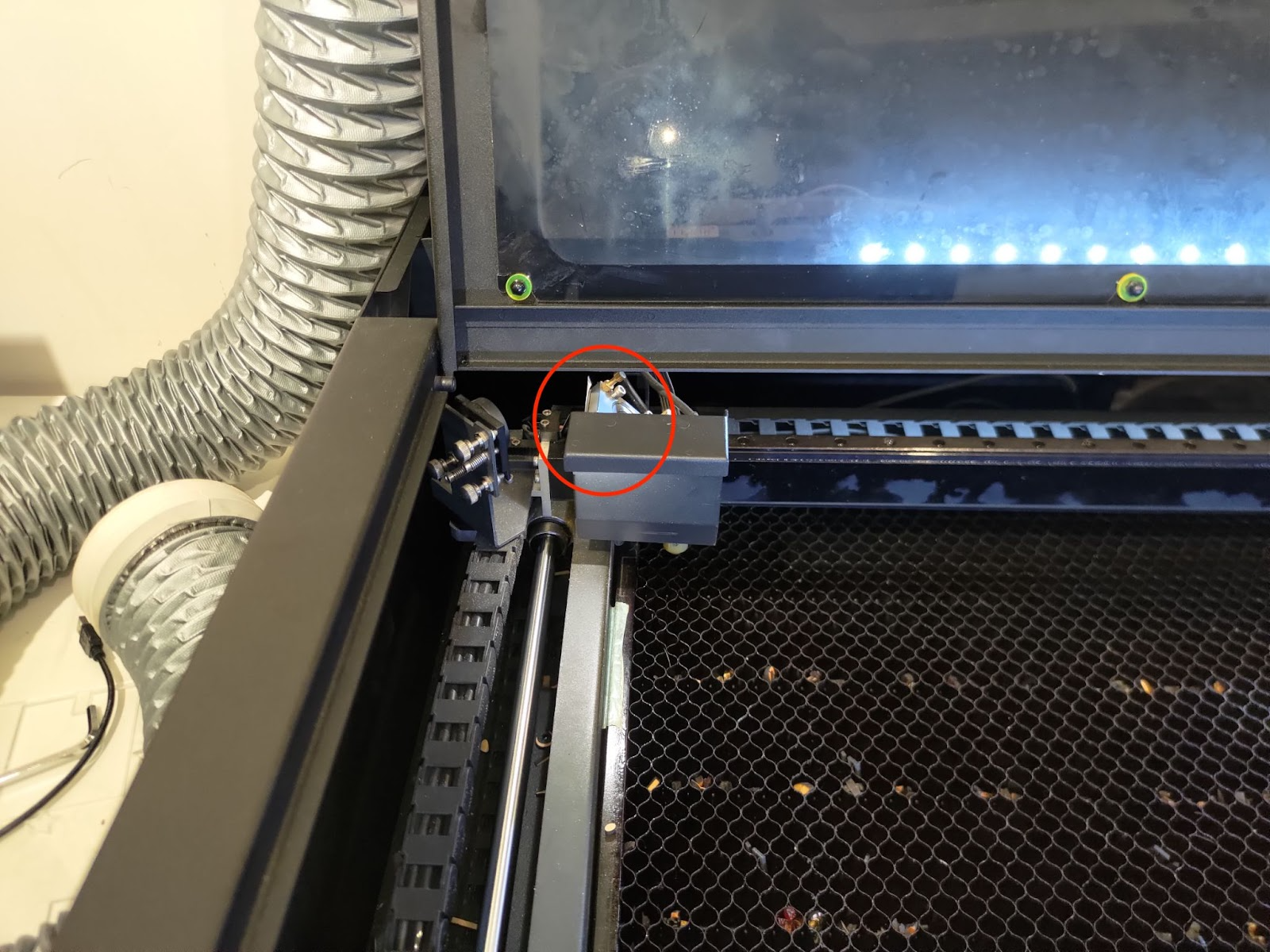

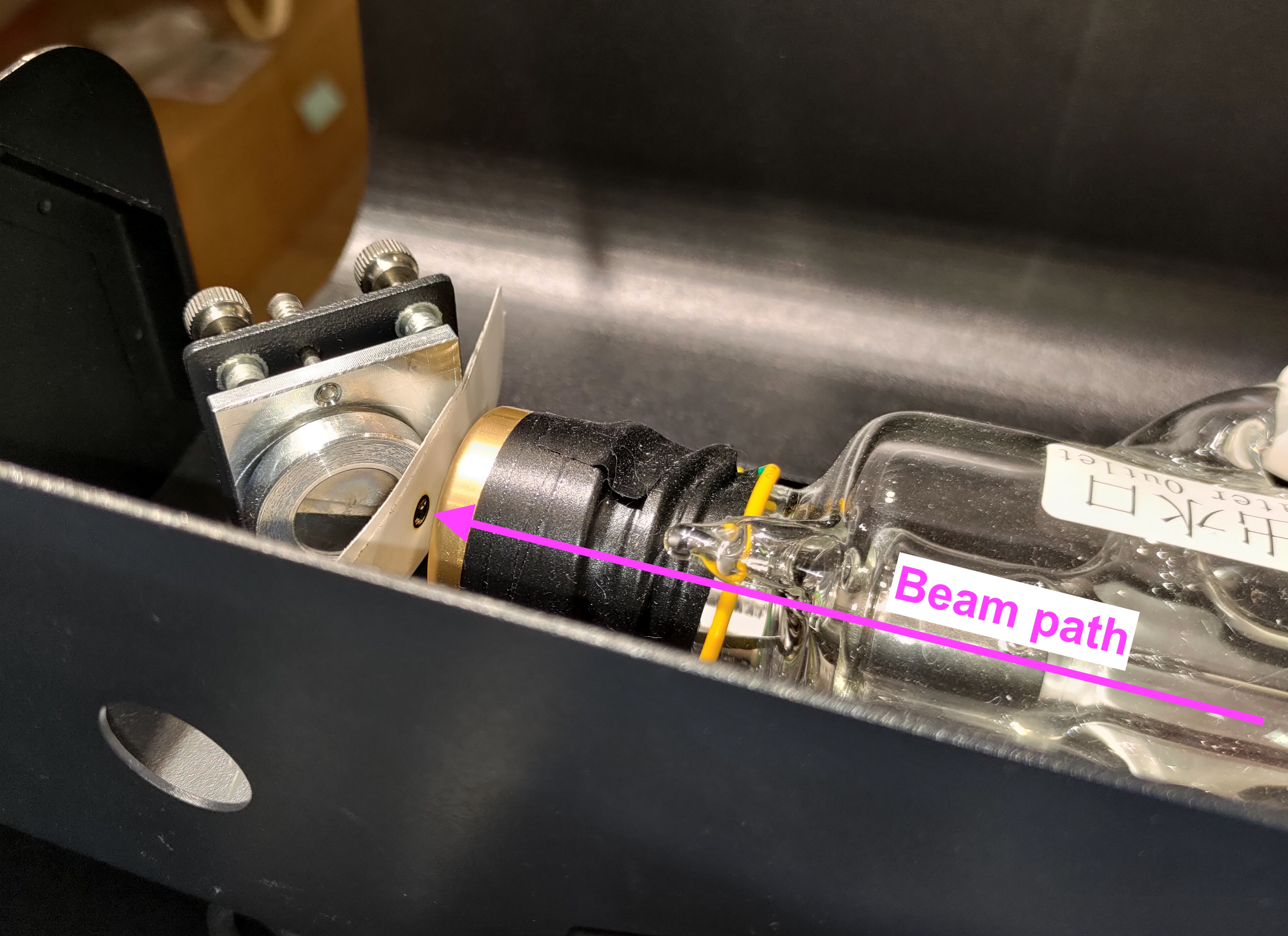

Étape 6 - Vérifier le point laser sur le premier miroir
Cette étape consiste à vérifier si le tube laser et la machine sont en bon état.
Aperçu de l'étape :
Étape 6-1 - Appliquer du ruban adhésif et générer des impulsions

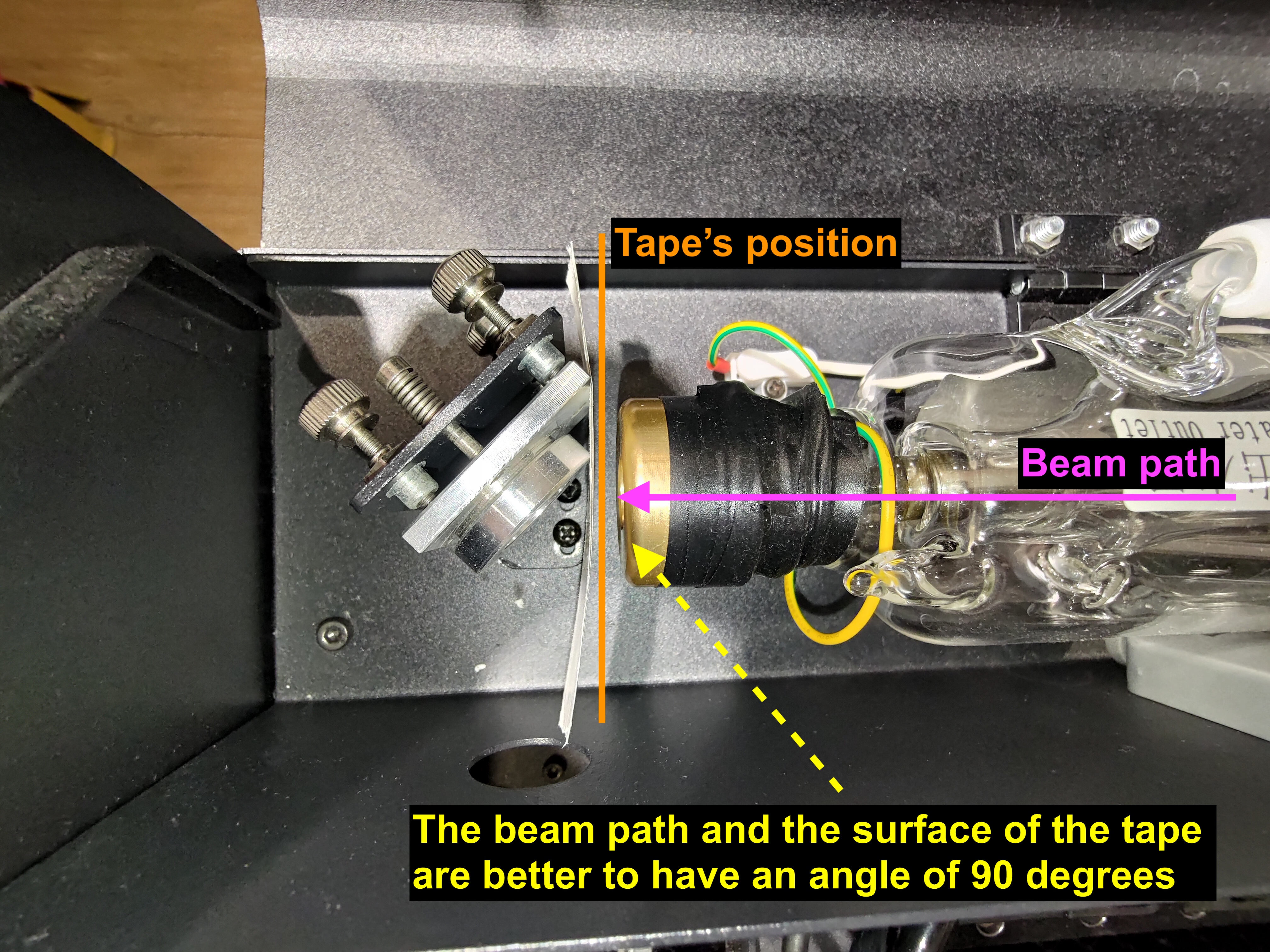

Placez un ruban adhésif double face à deux couches sur le 1er miroir, fermez le couvercle arrière, et effectuez cinq impulsions.
Étape 6-2 - Vérifiez lLa forme du point sur le ruban adhésif

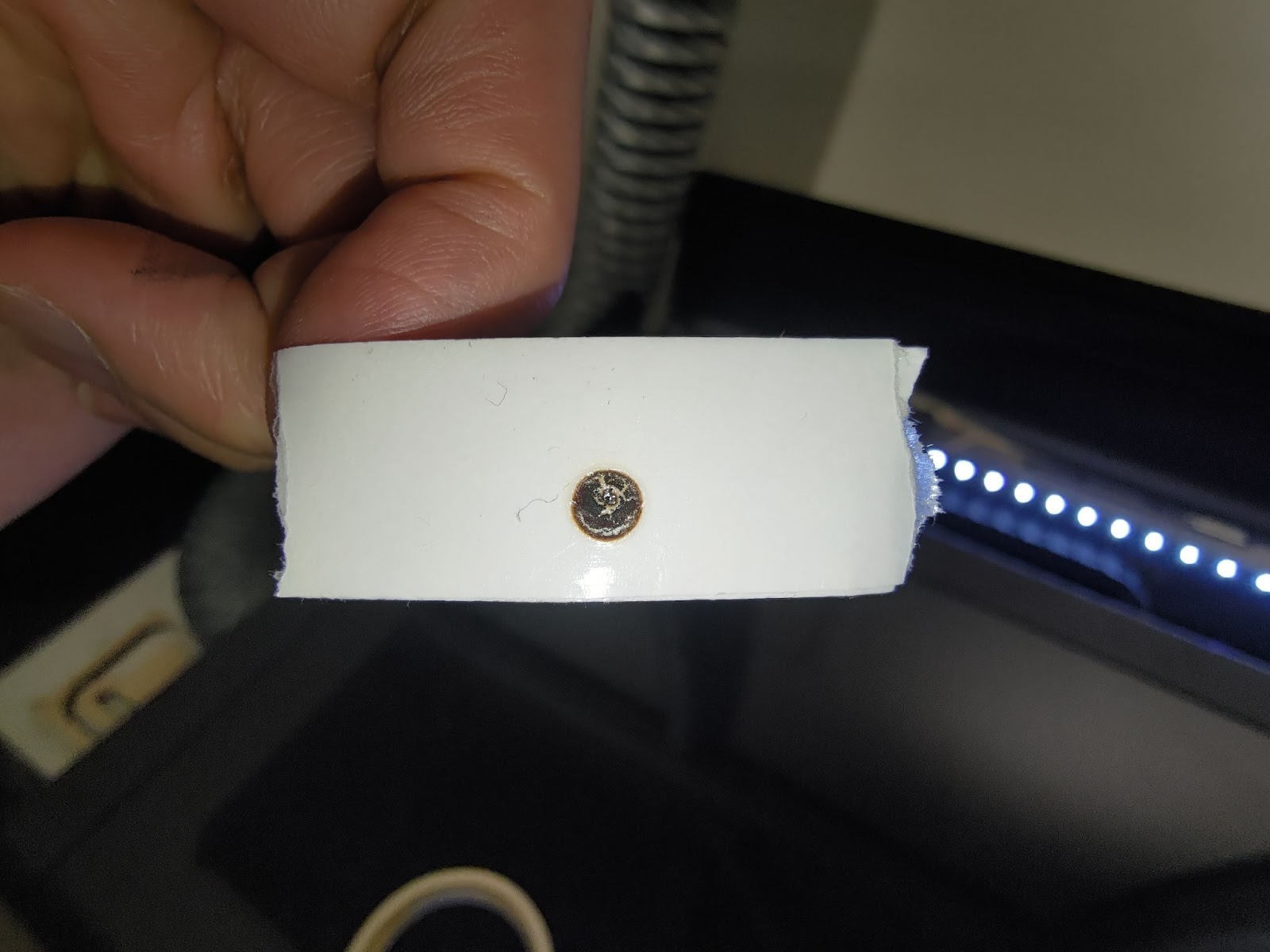

La forme doit être la plus ronde possible, et le premier morceau de ruban adhésif double face à l'avant doit être brûlé.

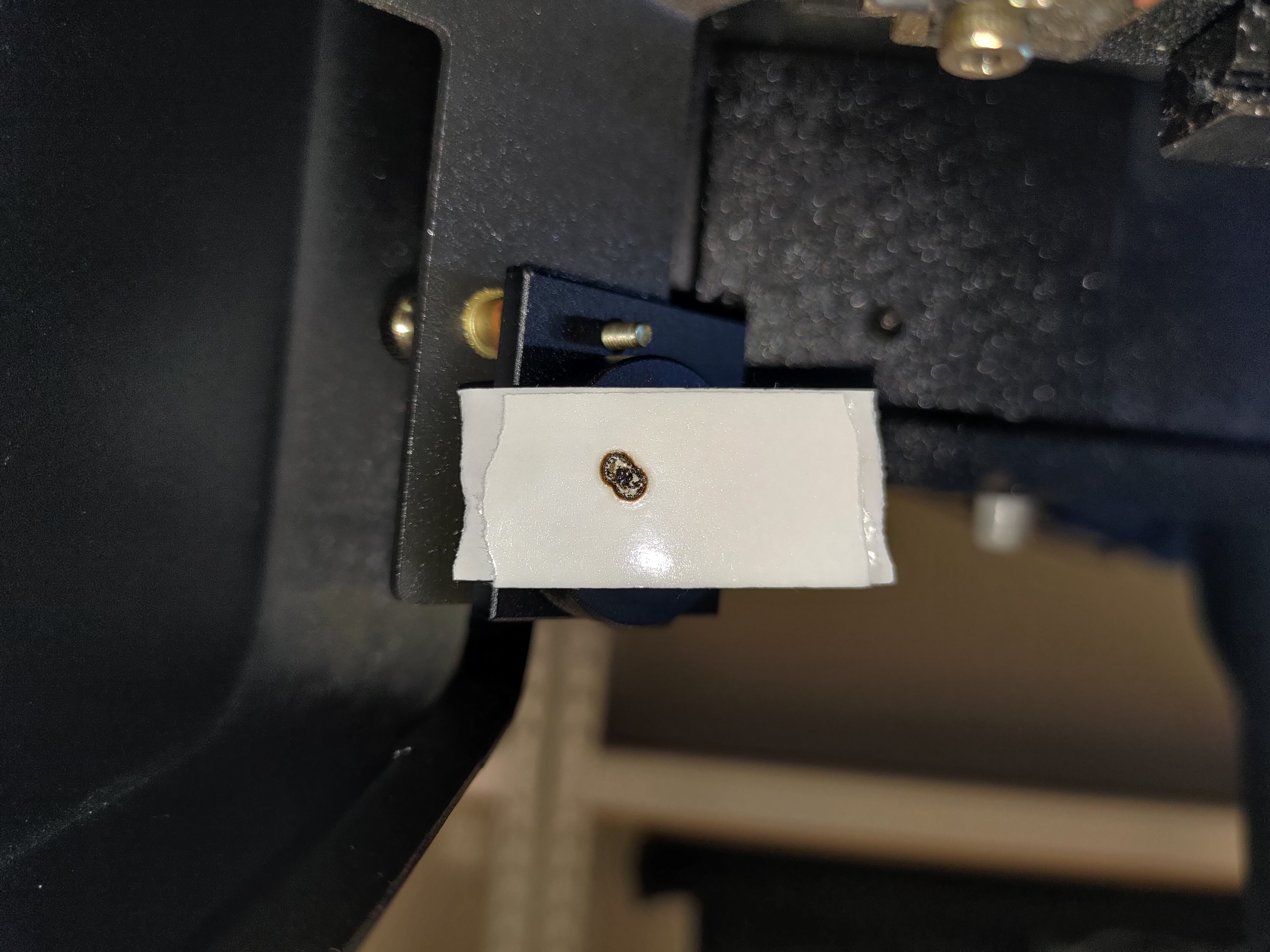

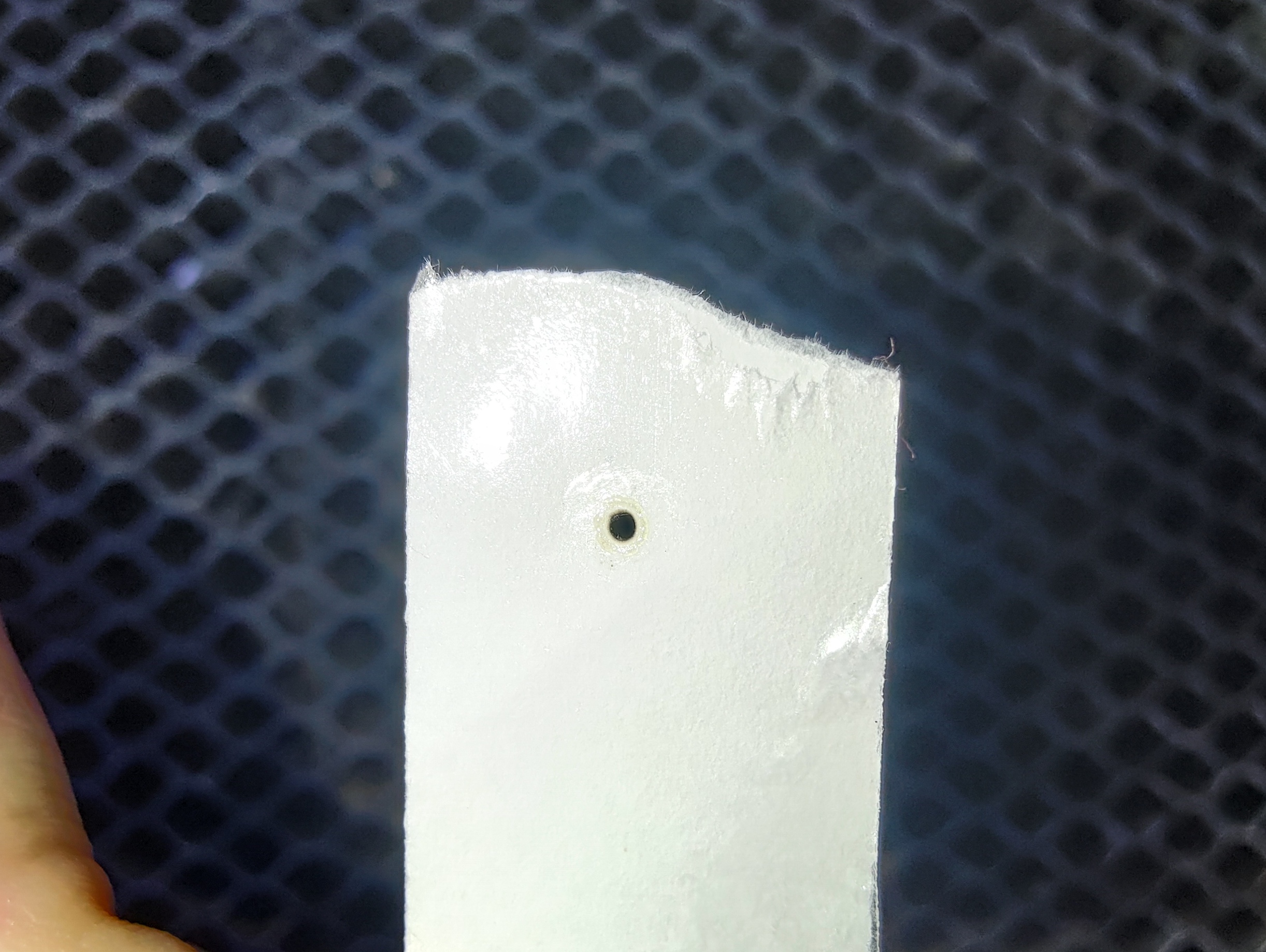

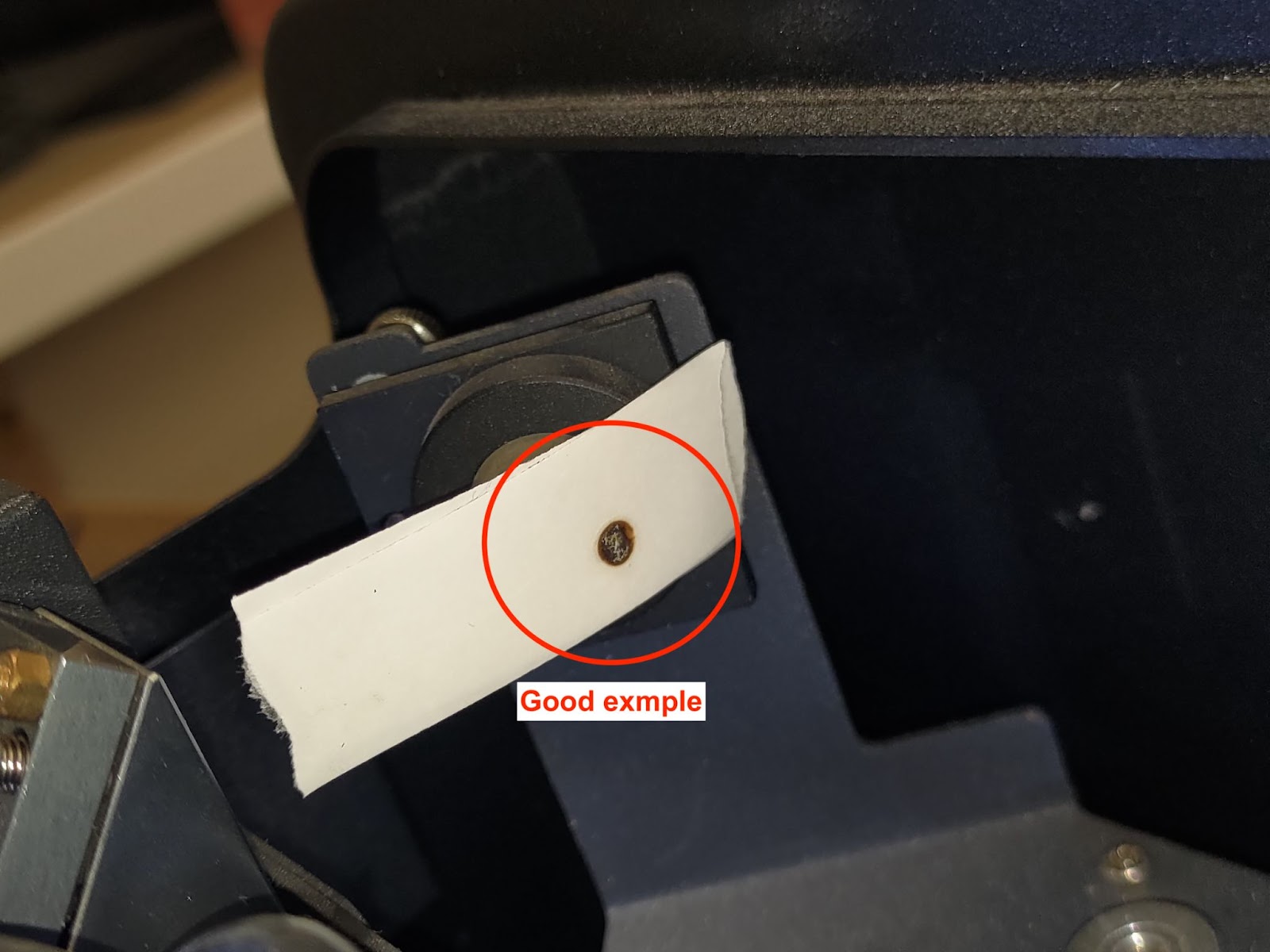

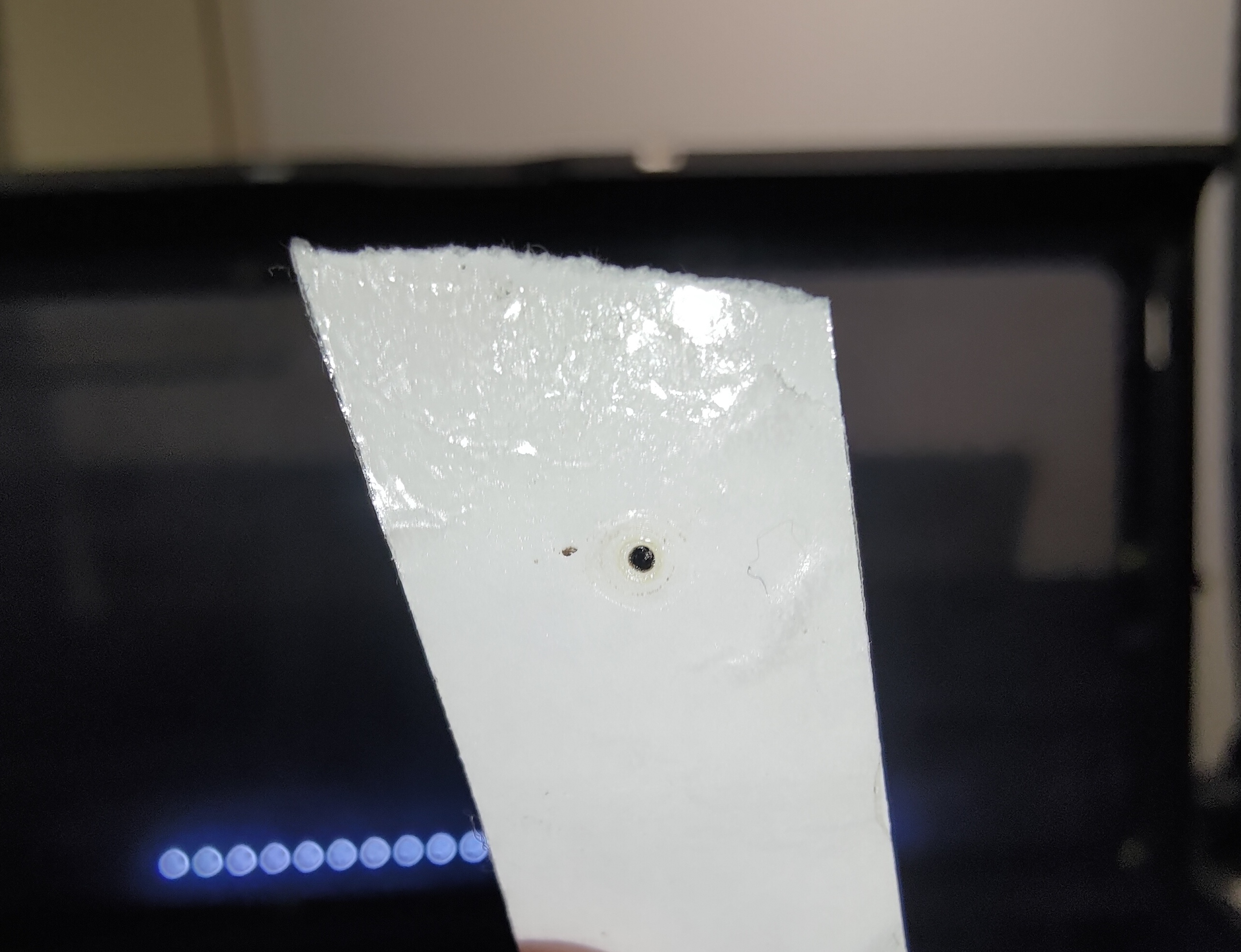

Bon exemple :

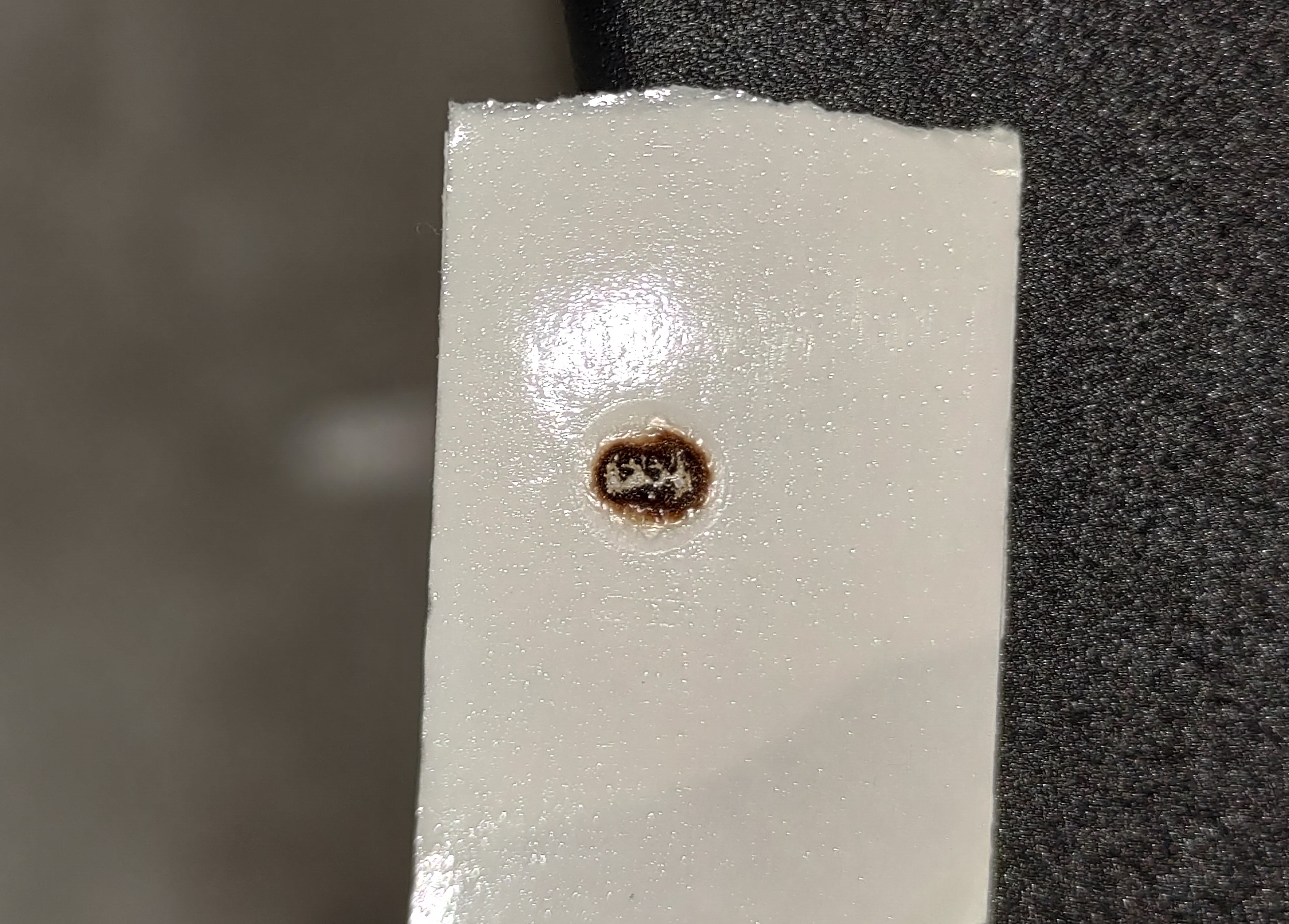

Mauvais exemple :

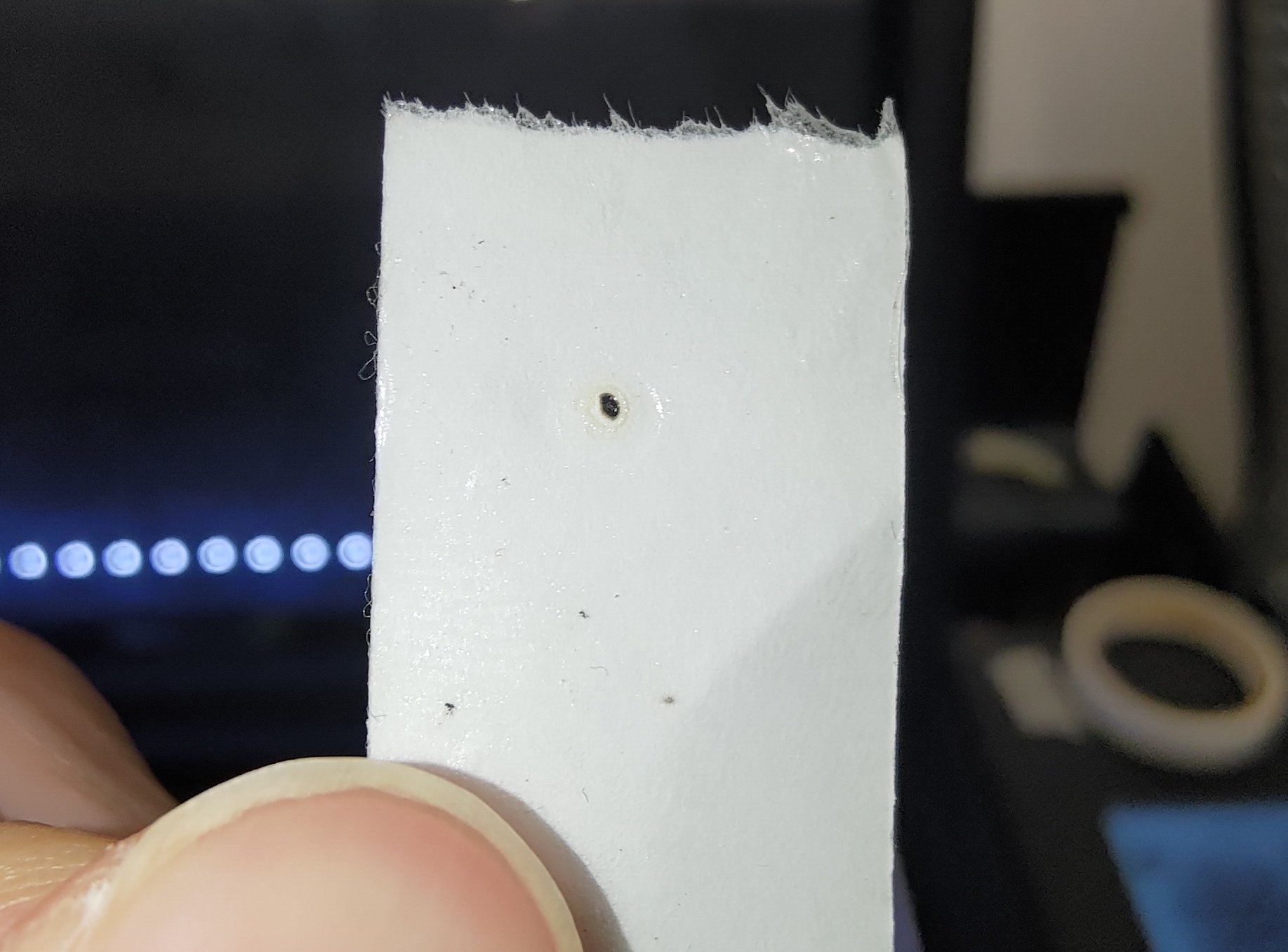

Étape 6-3 - Récupérer le ruban adhésif du premier miroir
Placez le ruban adhésif du 1er miroir sur un morceau de papier. Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 6-4 - Dépannage et rapport
Si votre point n'est pas rond, pas assez fort ou similaire aux mauvais exemples ci-dessus, augmentez le taux de puissance à x2.0 et vérifiez si cela s'améliore :
-
Si le point devient plus intense, cela peut indiquer une dégradation du tube laser. Vous pouvez terminer le processus d'alignement du trajet optique (OPA) en augmentant la puissance, ou contacter votre revendeur local pour signaler une possible dégradation du tube.
-
Si le point ne devient pas plus fort ou s'il a toujours une forme étrange, contactez votre revendeur local pour obtenir de l'aide supplémentaire.
(Veuillez partager la photo de votre résultat d'impulsion sur le 1er miroir avec votre revendeur.)
Étape 7 - Vérifier le trajet du premier au deuxième miroir
Cette étape consiste à vérifier si le trajet est aligné du 1er miroir au 2ème miroir.

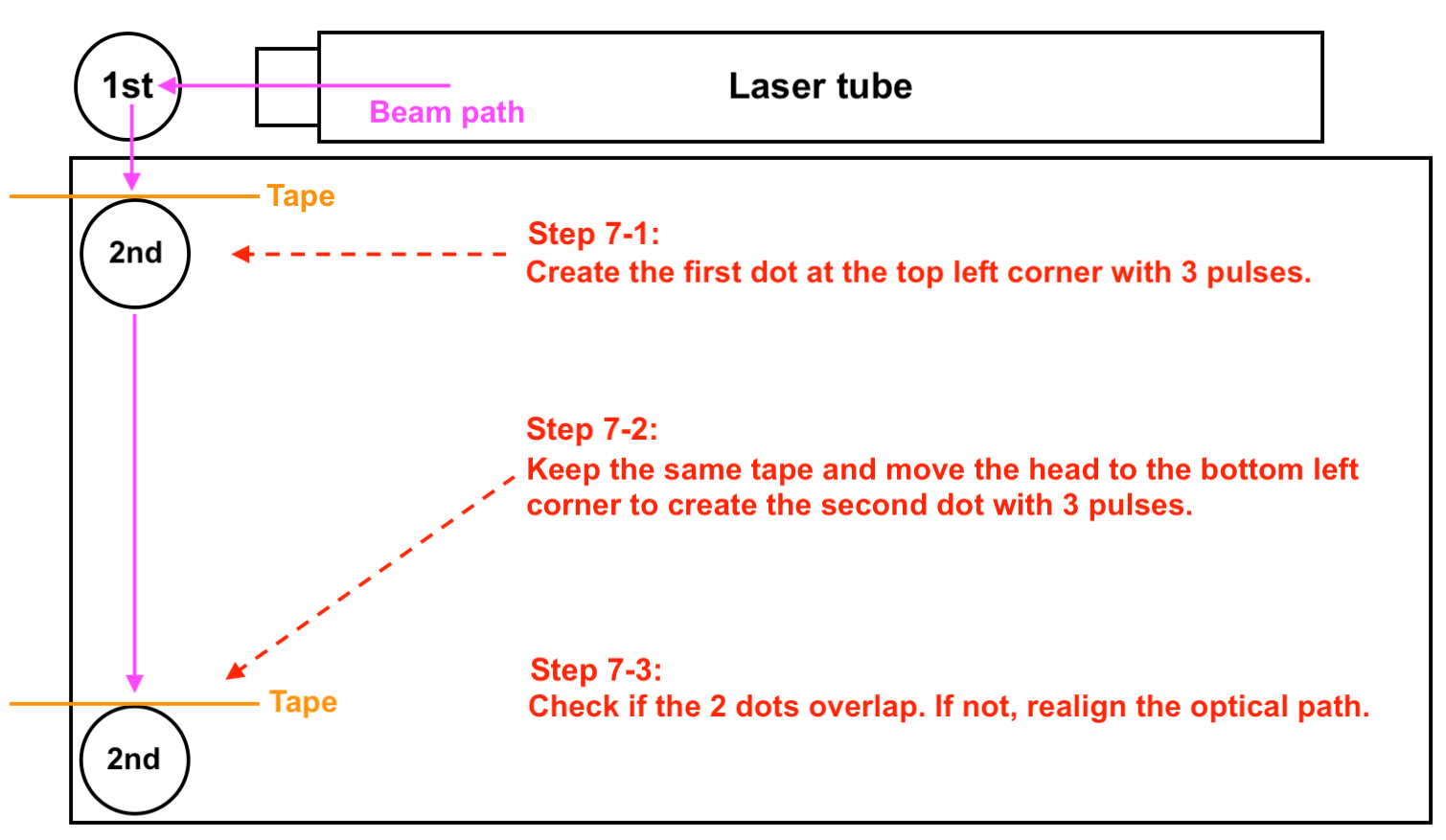

Aperçu de l'étape :
Étape 7-1 - Créer le premier point pour la position supérieure gauche

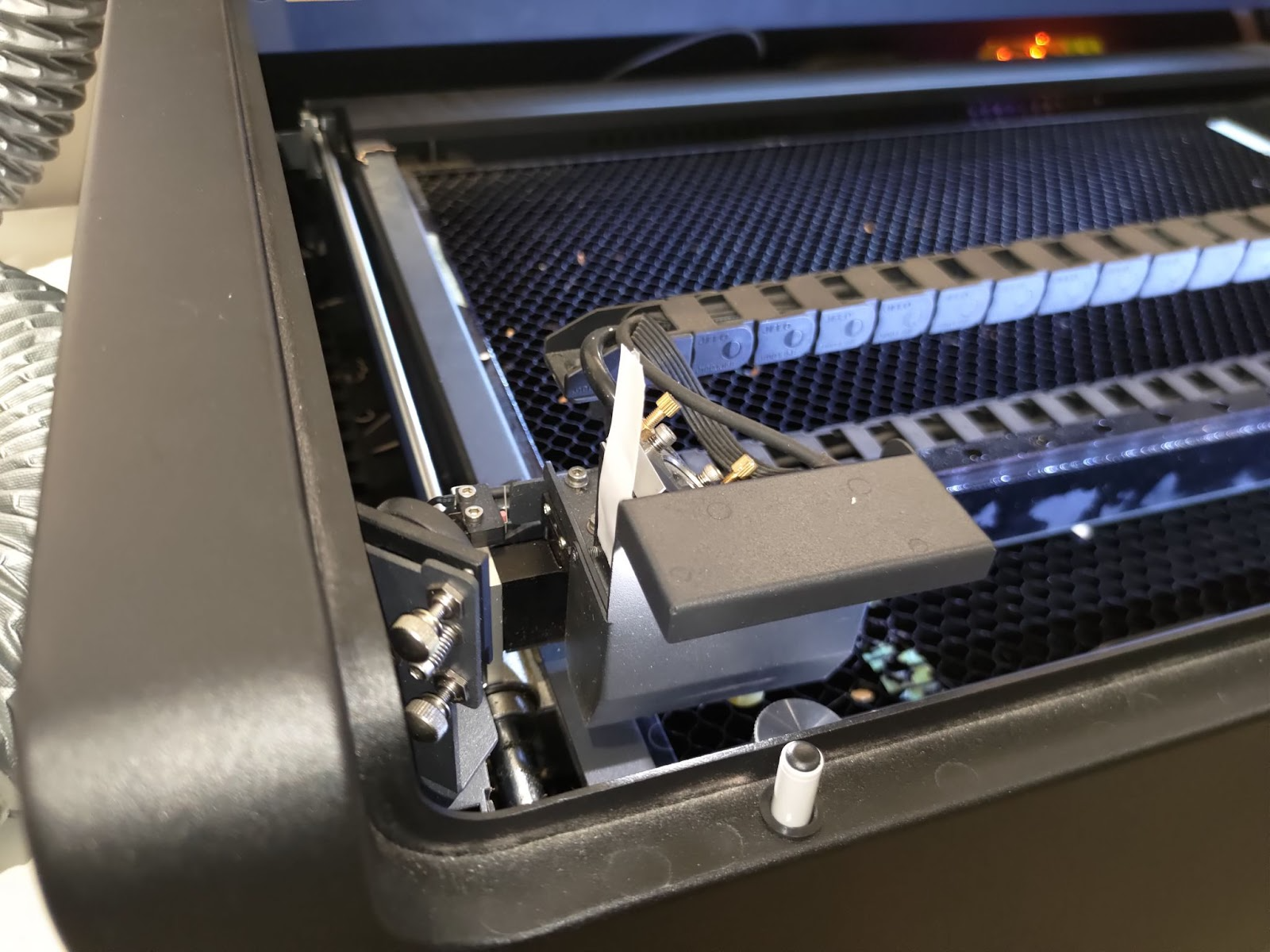

Placez un ruban adhésif à deux couches sur le 2ème miroir et déplacez la tête vers le coin supérieur gauche.
Faites trois impulsions pour créer le premier point.

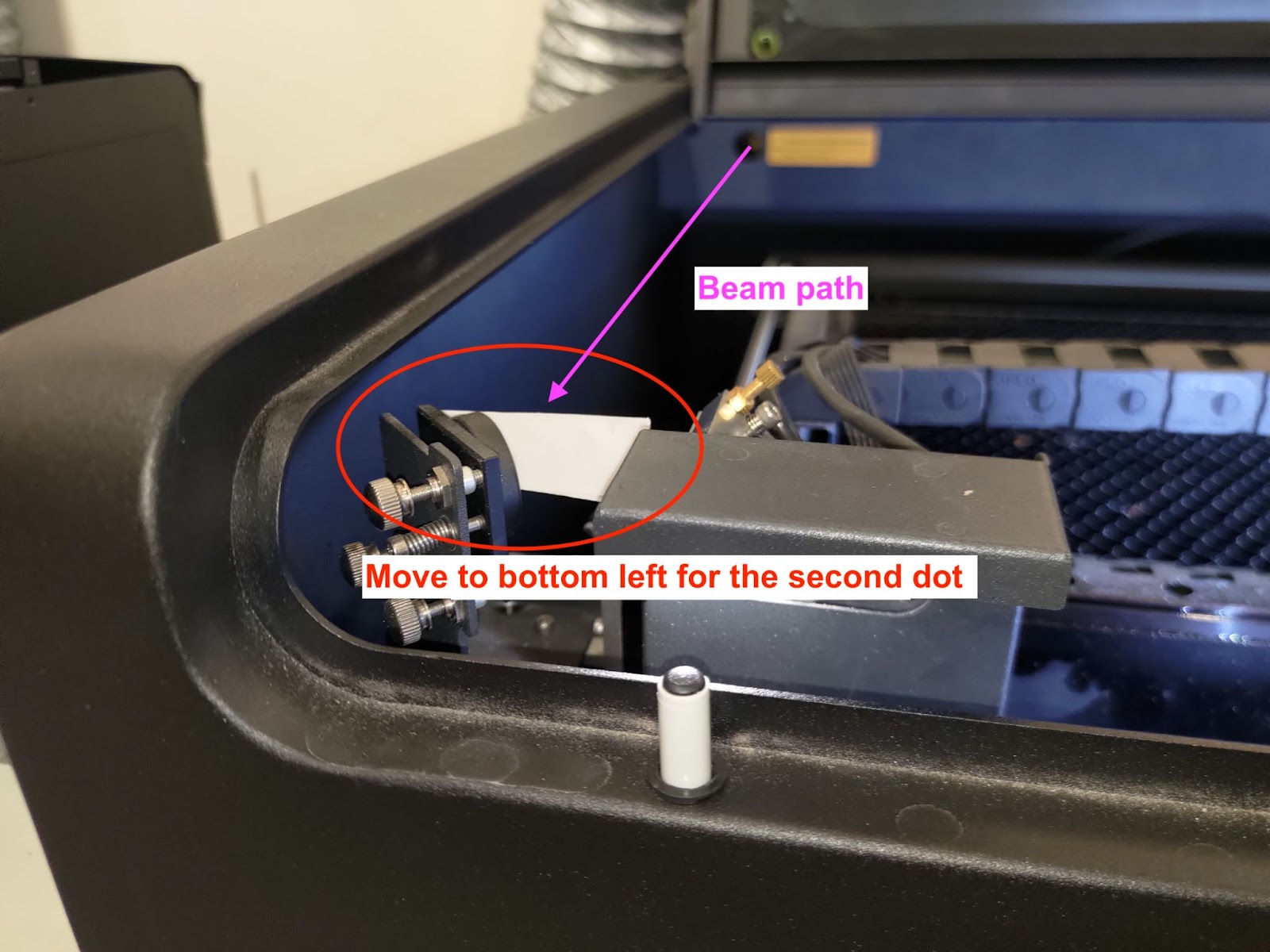

Étape 7-2 - Créer le deuxième point pour la position inférieure gauche
Gardez le même ruban adhésif sur le 2ème miroir et déplacez la tête vers le coin inférieur gauche.
Faites trois impulsions pour créer le deuxième point.
S'il n'y a pas de point en bas à gauche, cela indique que le chemin est fortement désaligné.
Veuillez déplacer la tête au milieu à gauche et essayez de créer un point au milieu à gauche.

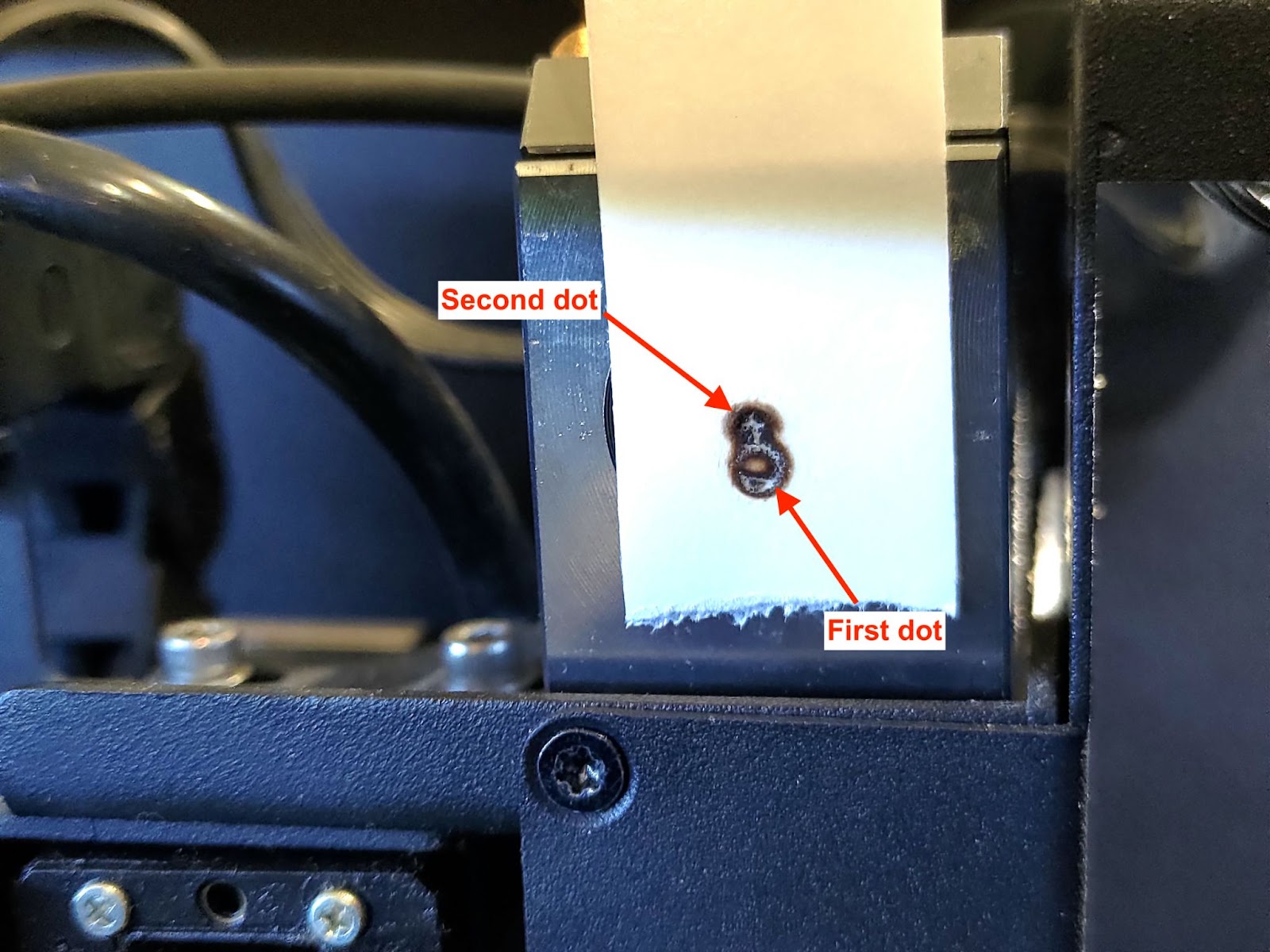

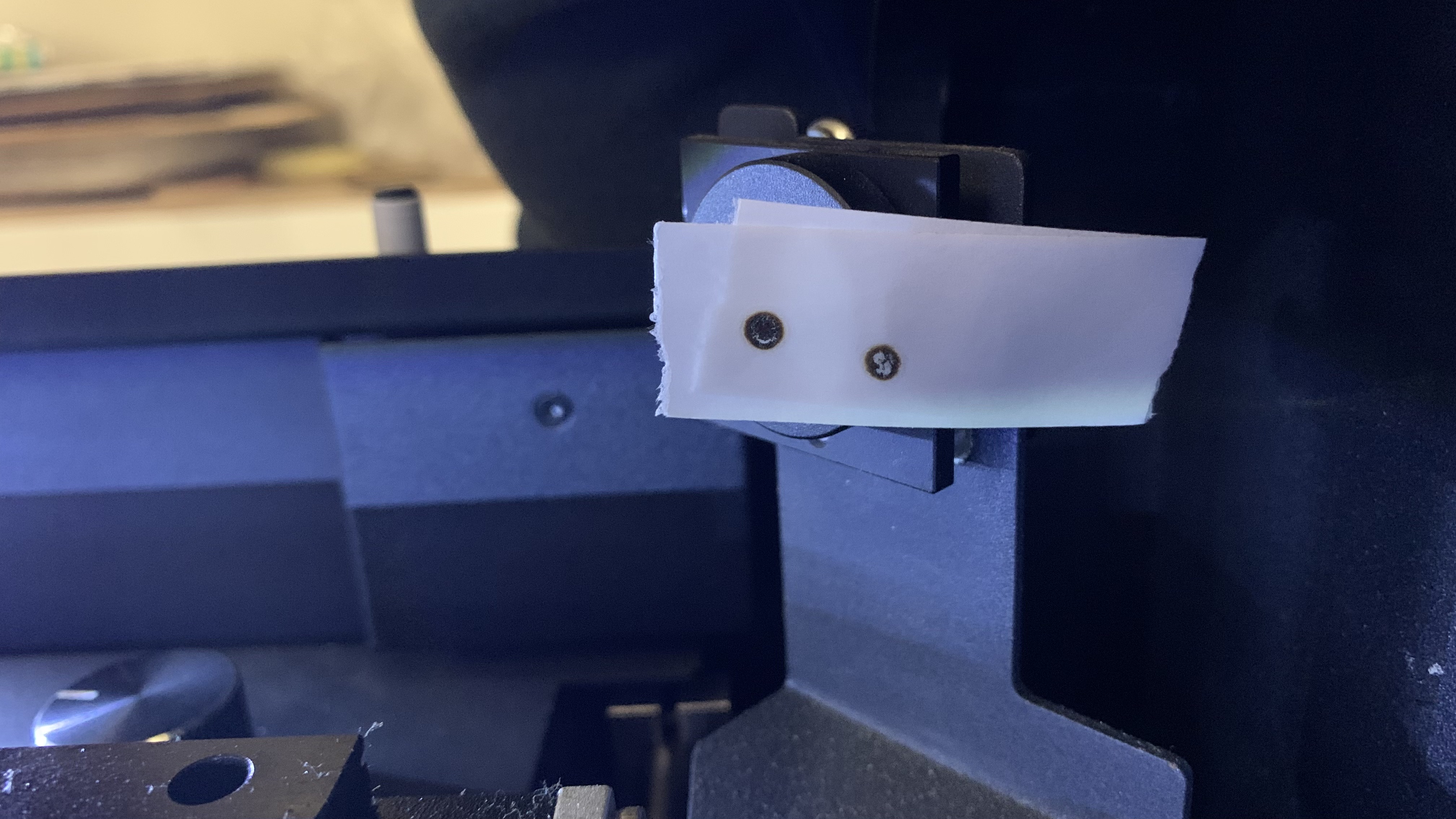

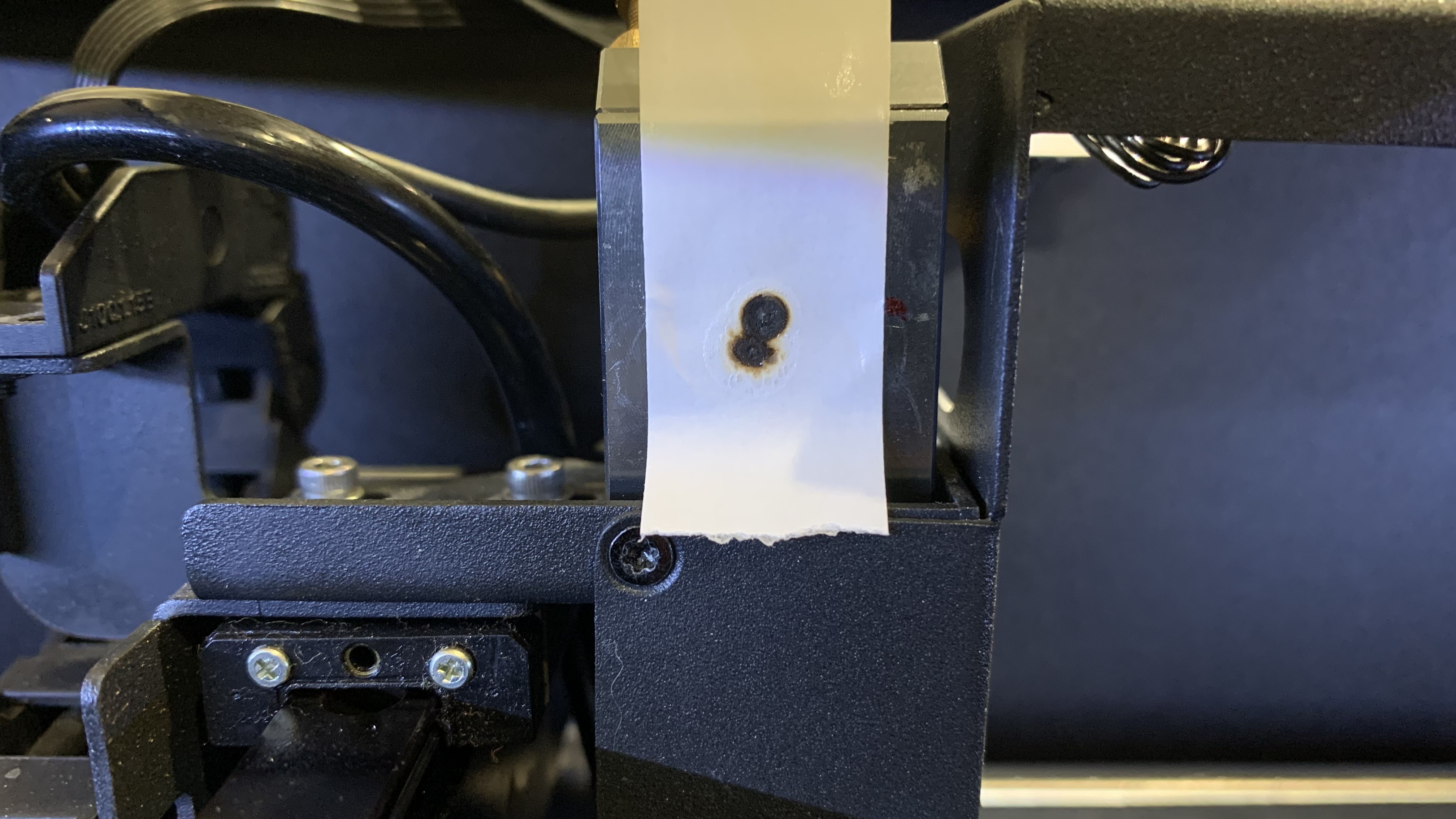

Étape 7-3 - Vérifiez si les premier et deuxième points se chevauchent

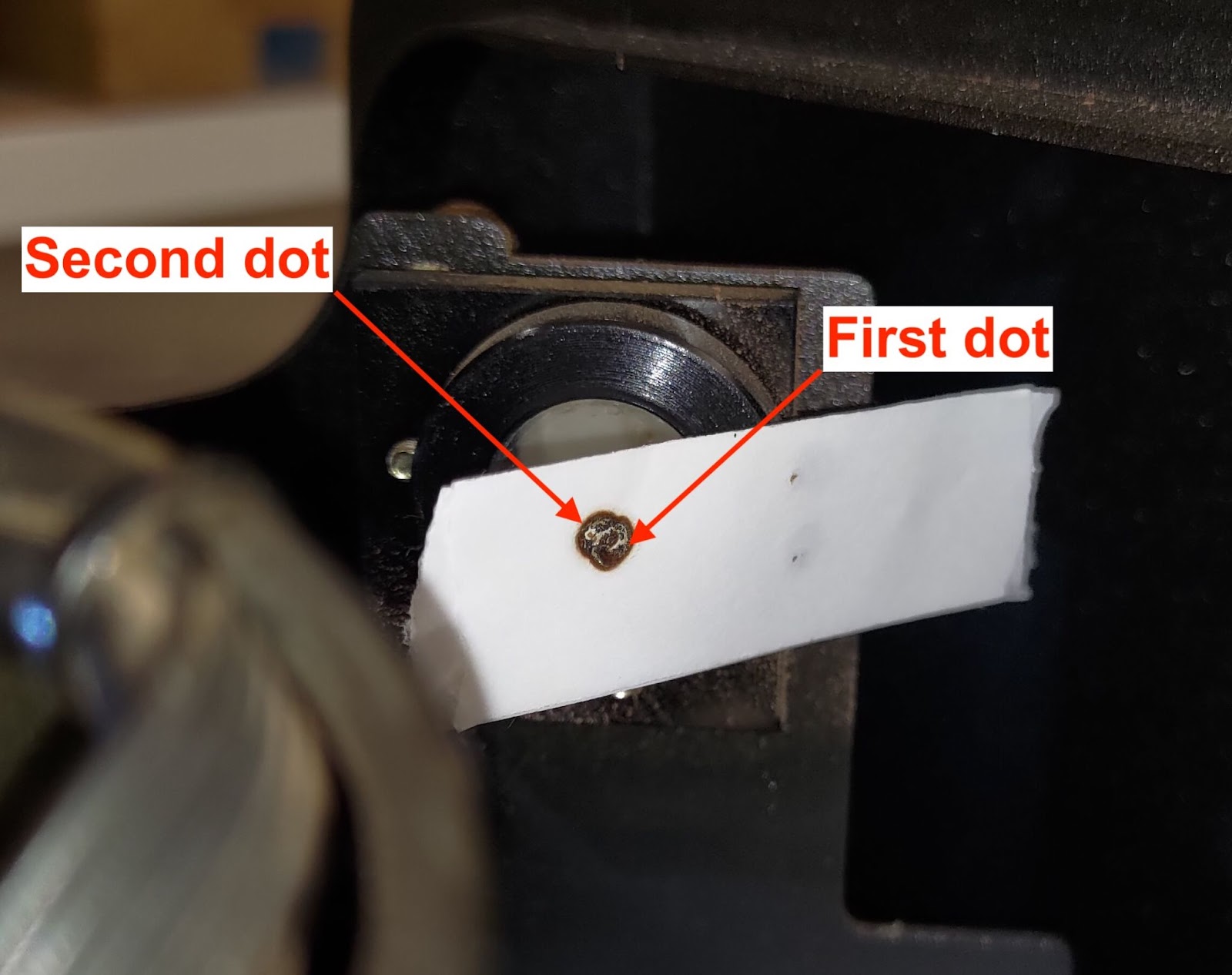

Si vos points se chevauchent parfaitement, comme dans la photo du bon exemple, cela indique que le chemin est correctement aligné.
Vous pouvez passer à l'étape 7-5.
S'ils ne se chevauchent pas, comme dans les mauvais exemples ci-dessous, cela indique que du 1er miroir au 2ème miroir, le chemin optique est désaligné et que le 1er miroir doit être ajusté.
Bon exemple :
Mauvais exemple :
Étape 7-4 - Aligner le trajet du premier miroir au deuxième miroir
Cette étape vous apprendra à aligner le chemin du 1er miroir au 2ème miroir en ajustant les vis sur le 1er miroir.
Il y a trois vis sur le 1er miroir, et les tourner dans le sens horaire ou antihoraire changera le chemin du faisceau, ce qui signifie que la position du deuxième point changera.
Veuillez noter que chaque fois que vous ajustez la vis, le chemin peut changer. Pour garantir la précision, il est recommandé de retirer l'ancien ruban adhésif avec les points précédents et d'utiliser un nouveau ruban adhésif à deux couches pour confirmer si les nouveaux points se chevauchent.

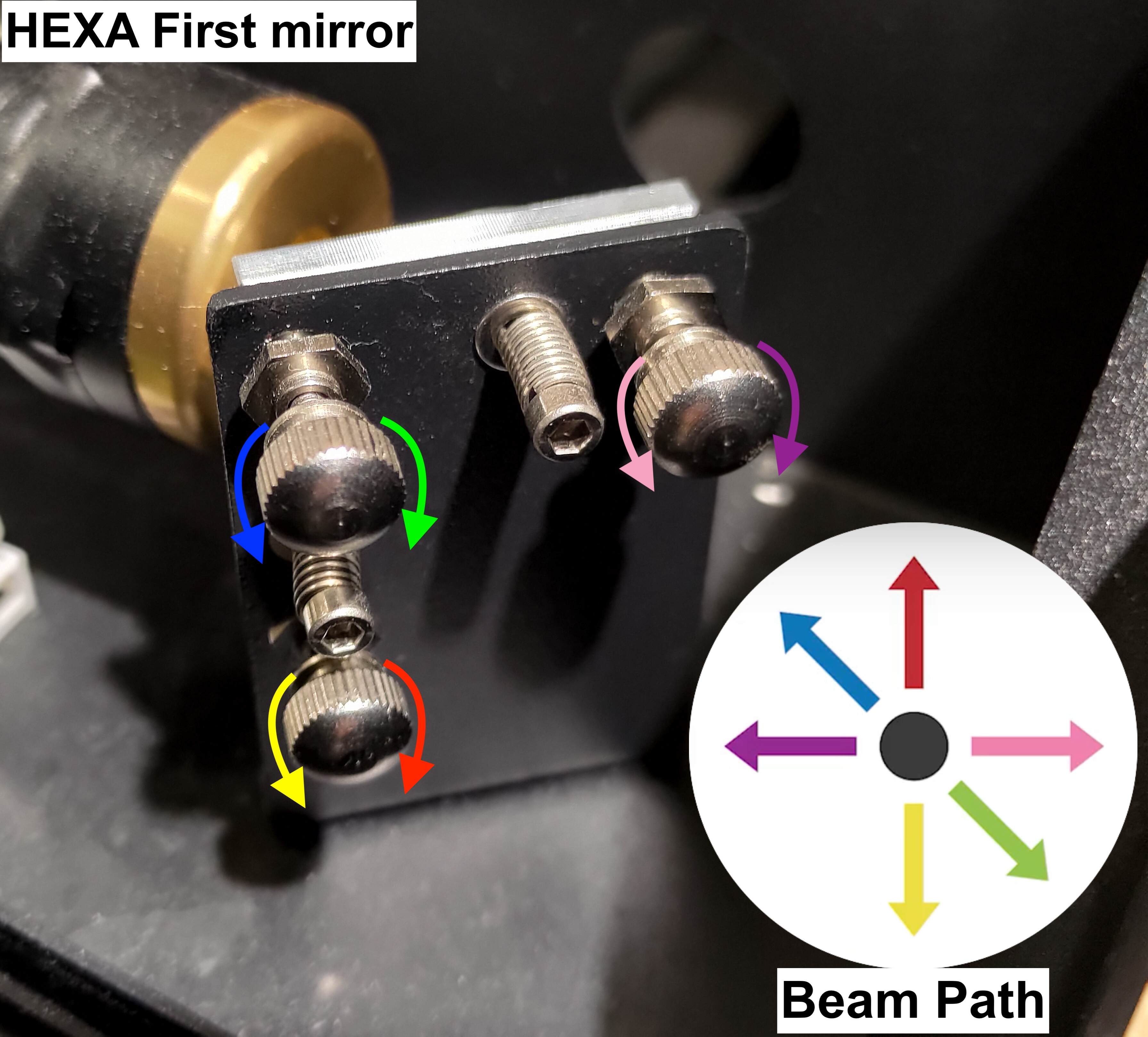

Étape 7-4-1 - Identifier la vis à ajuster
Déterminez la position de votre deuxième point et ciblez la vis et sa direction de rotation.
Veuillez voir la photo ci-dessous et trouver le numéro similaire à la position de votre deuxième point :

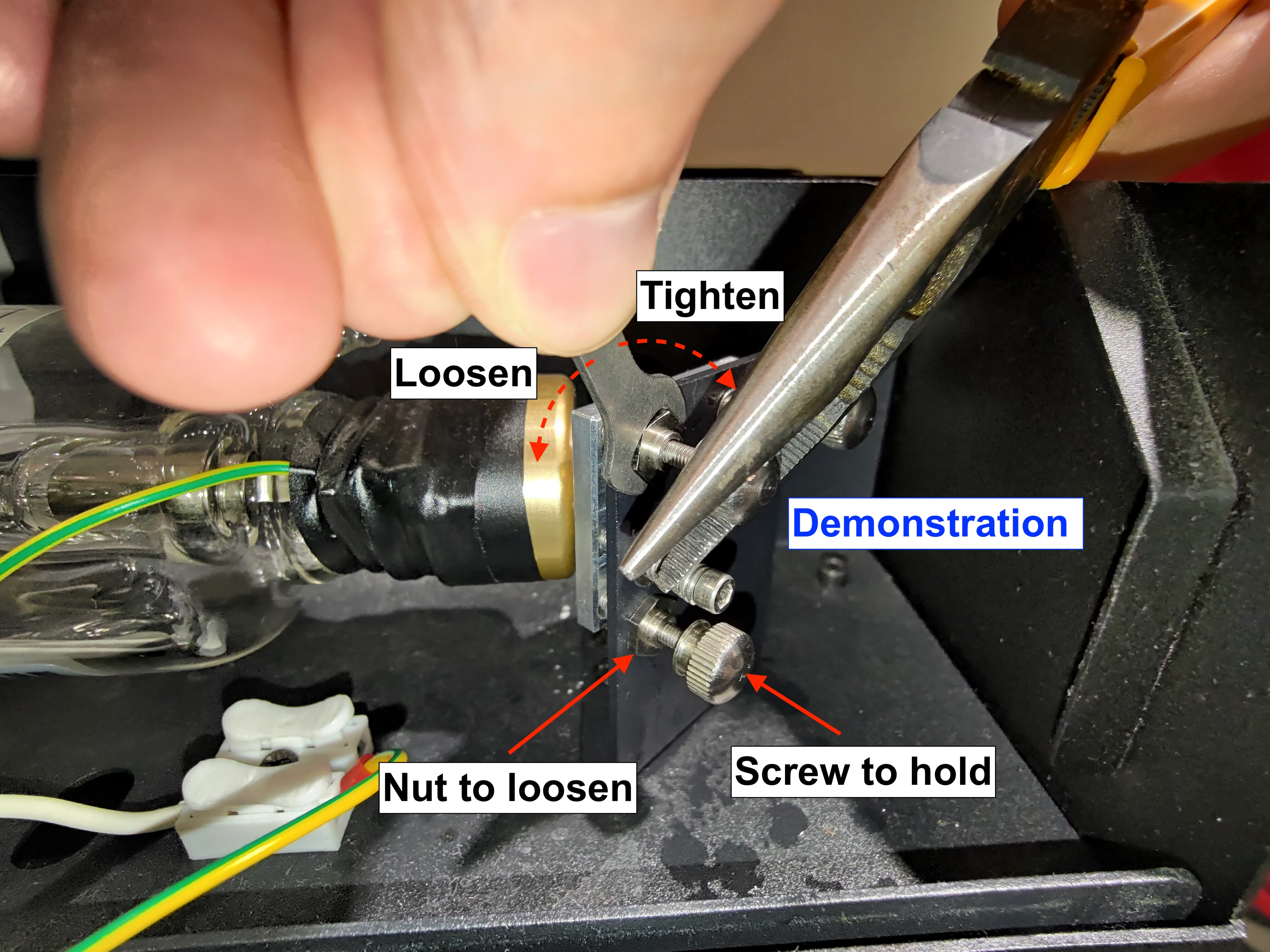

Avant d'ajuster la vis, veuillez apprendre à desserrer correctement l'écrou :

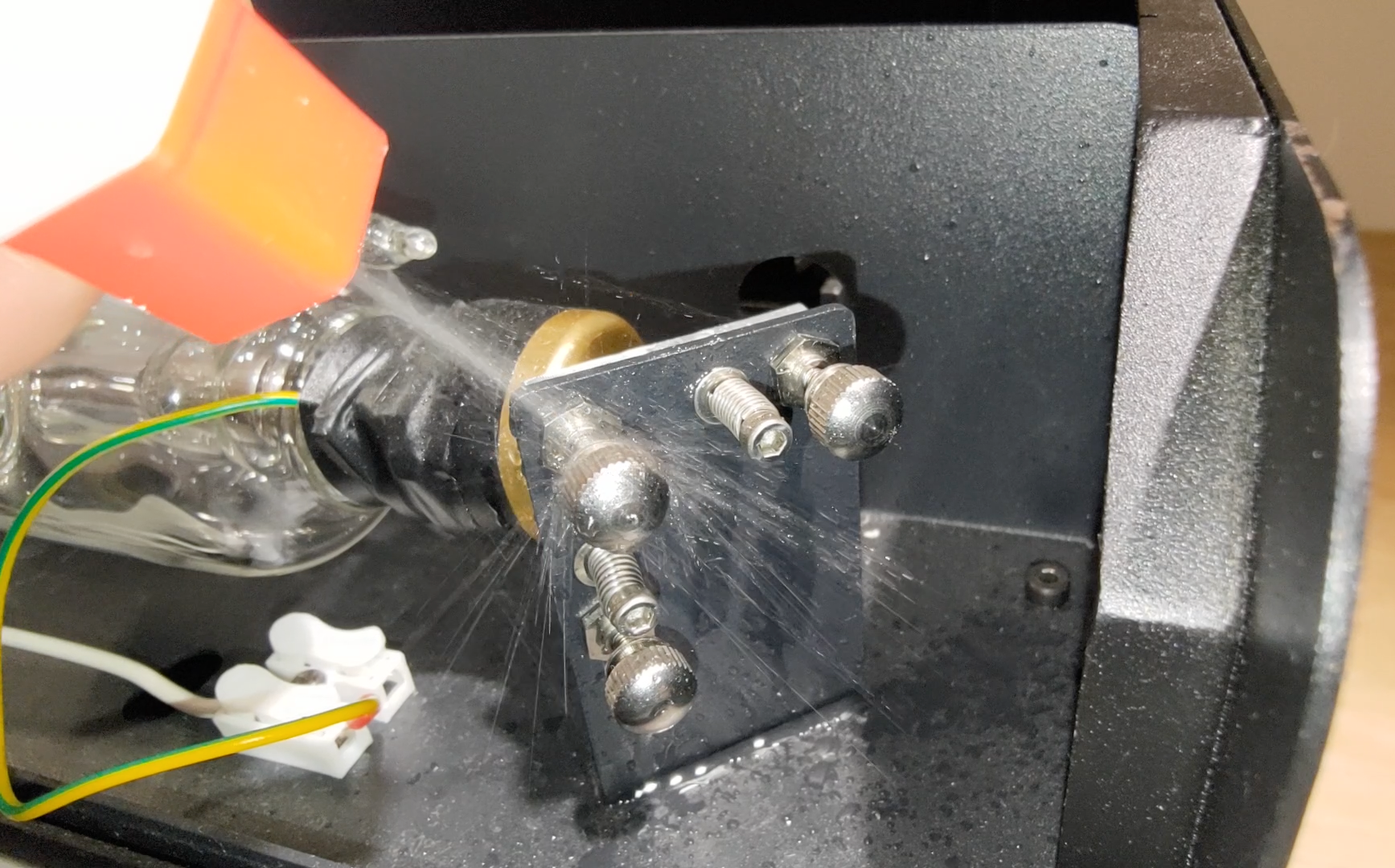

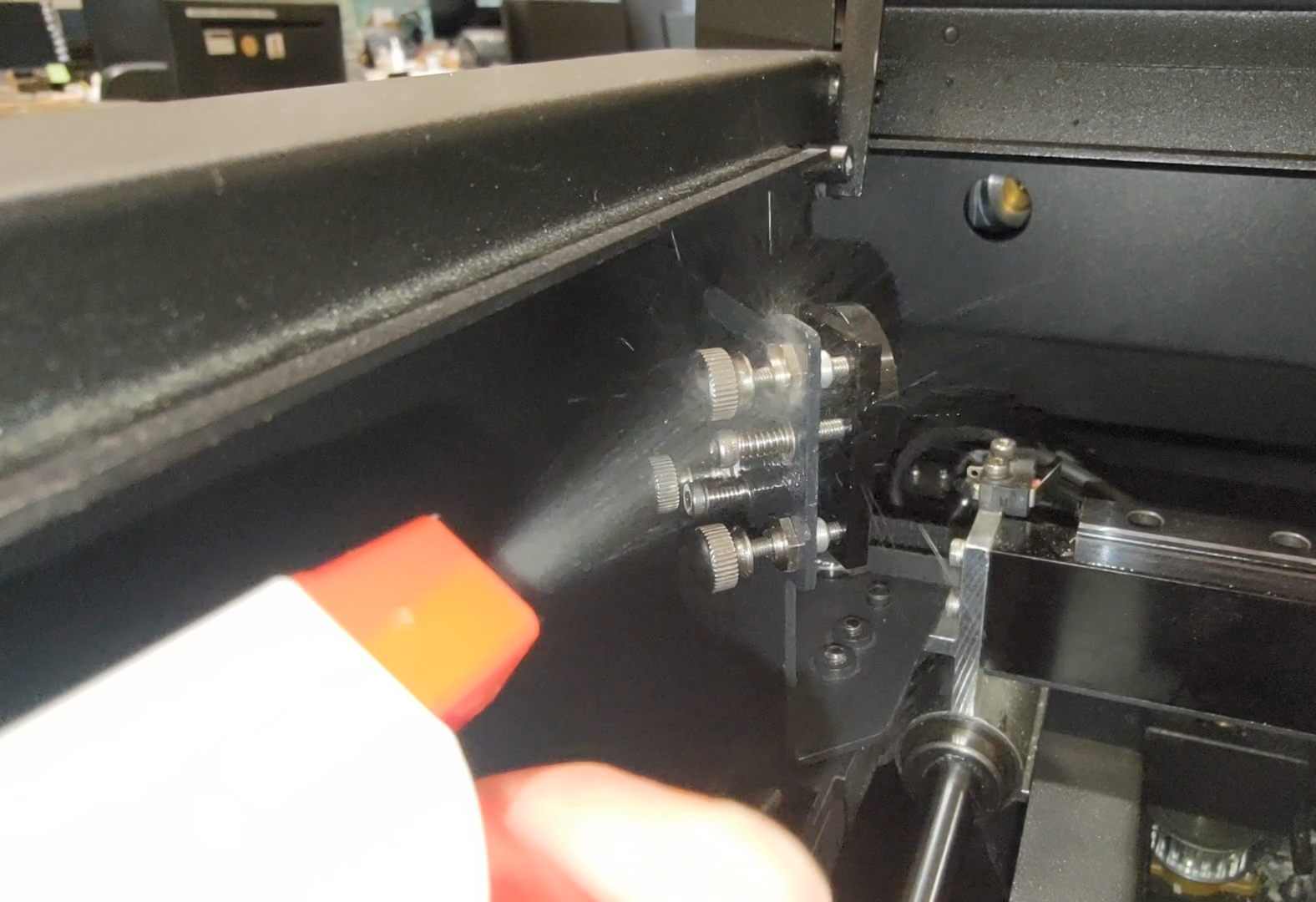

- Tout d'abord, vaporisez l'alcool sur les écrous pour faire fondre le gel ou la colle et attendez quelques secondes.
- Ensuite, utilisez les pinces pour maintenir la vis, puis desserrez l'écrou avec la clé à deux têtes en tournant dans le sens antihoraire.
Pour #1 :
Le deuxième point doit descendre vers la droite pour chevaucher le premier point
La vis supérieure gauche devra être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #2 :
Le deuxième point doit descendre tout droit pour se superposer au premier point.
La vis inférieure gauche devra être tournée dans le sens inverse des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #3 :
Le deuxième point doit d'abord descendre, puis aller à gauche pour se superposer au premier point.
La vis inférieure gauche devra être tournée dans le sens inverse des aiguilles d'une montre pour faire descendre le point.
La vis supérieure droite devra être tournée dans le sens des aiguilles d'une montre pour faire aller le point vers la gauche.
Veuillez vous référer à la photo ci-dessous.
Pour #4 :
Le deuxième point doit aller à droite pour se superposer au premier point.
La vis supérieure droite devra être tournée dans le sens inverse des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #5 :
Le deuxième point doit aller à gauche pour se superposer au premier point.
La vis supérieure droite devra être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #6 :
Le deuxième point doit d'abord aller à droite, puis monter pour se superposer au premier point.
La vis supérieure droite devra être tournée dans le sens inverse des aiguilles d'une montre pour faire aller le point vers la droite.
La vis inférieure gauche devra être tournée dans le sens des aiguilles d'une montre pour faire monter le point.
Veuillez vous référer à la photo ci-dessous.
Pour #7 :
Le deuxième point doit monter tout droit pour se superposer au premier point.
La vis inférieure gauche devra être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #8 :
Le deuxième point doit monter vers la gauche afin de chevaucher le premier point
La vis en haut à gauche devra être tournée dans le sens inverse des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Étape 7-4-2 - Serrer l'écrou après l'ajustement
Veuillez serrer l'écrou après avoir ajusté la vis en la tournant dans le sens des aiguilles d'une montre.
Étape 7-5 - Récupérer le ruban adhésif du deuxième miroir
Mettez le ruban adhésif du 2ème miroir sur le papier. Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 8 - Vérifier le trajet du deuxième au troisième miroir
Cette étape consiste à vérifier si le trajet est aligné du 2ème miroir au 3ème miroir.

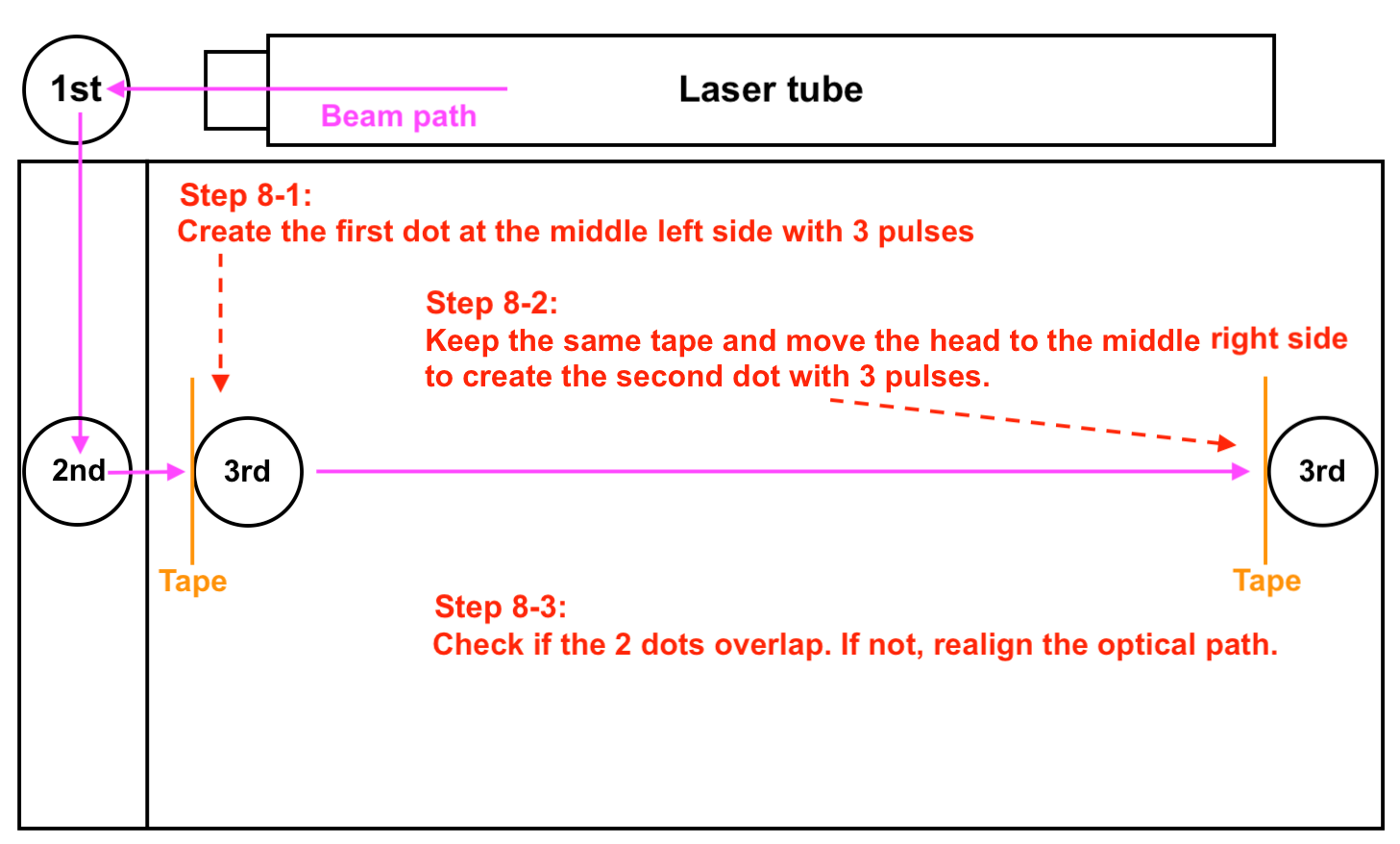

Aperçu de l'étape :

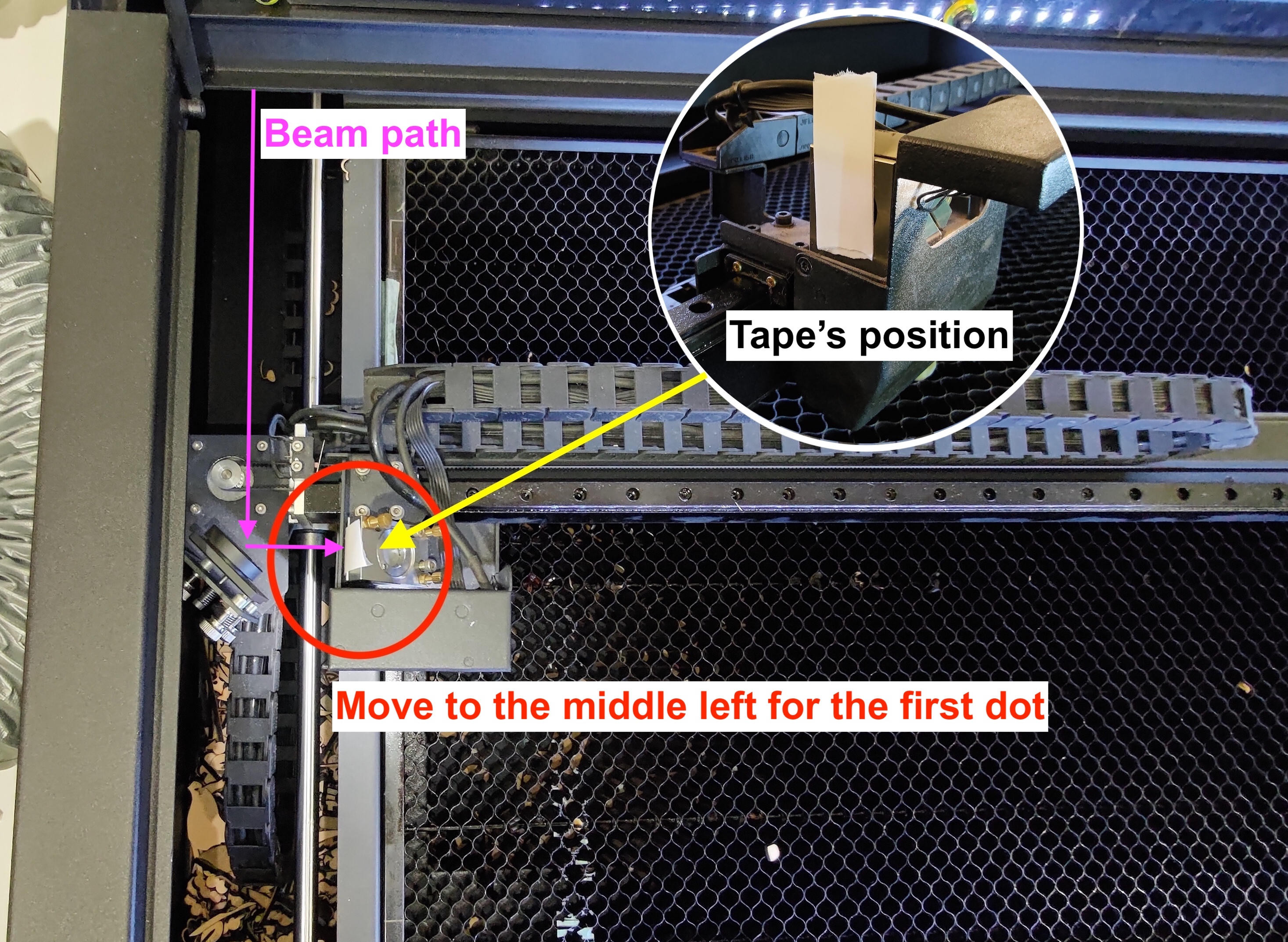

Étape 8-1 - Créer le premier point pour la position centrale gauche

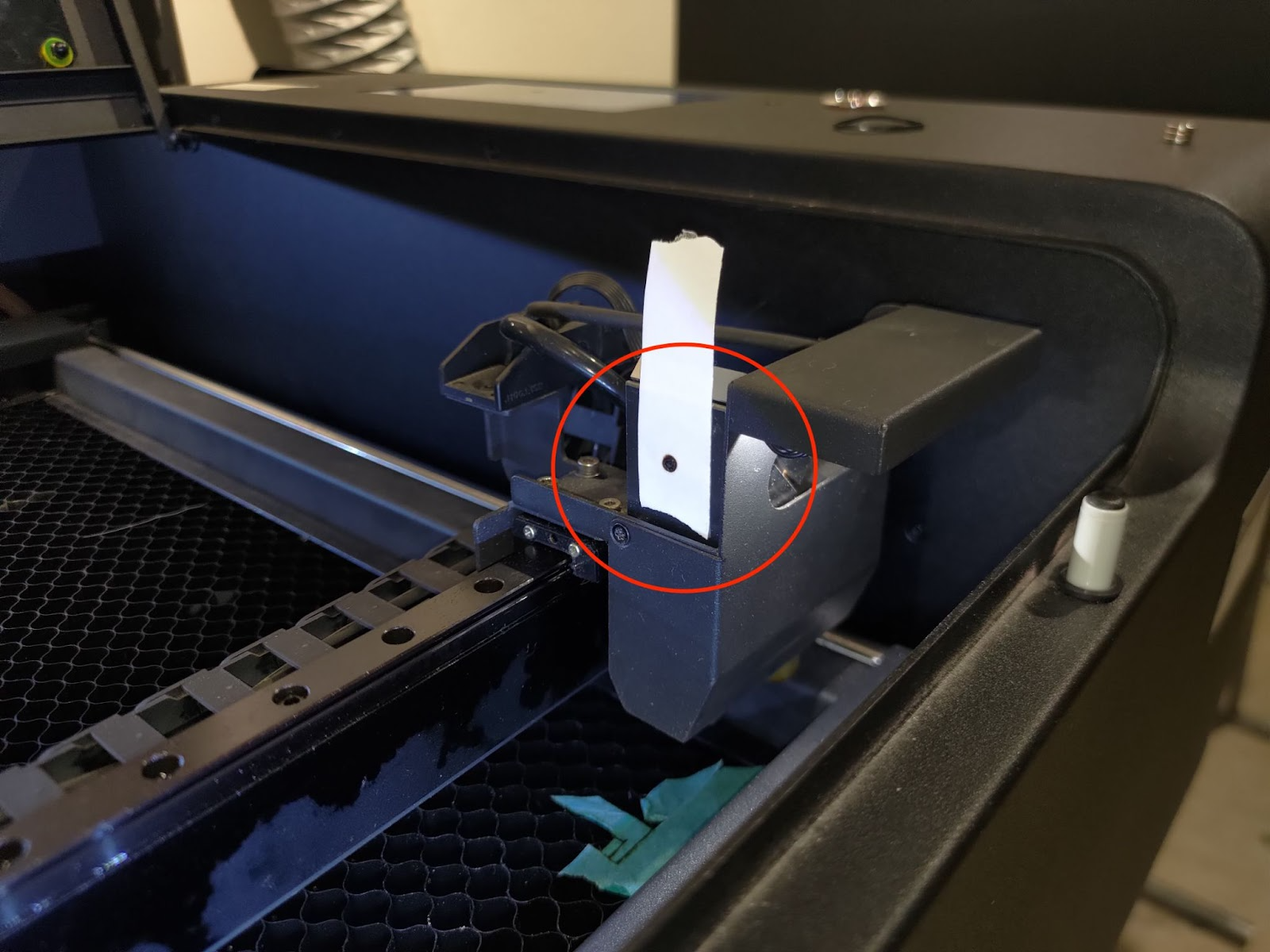

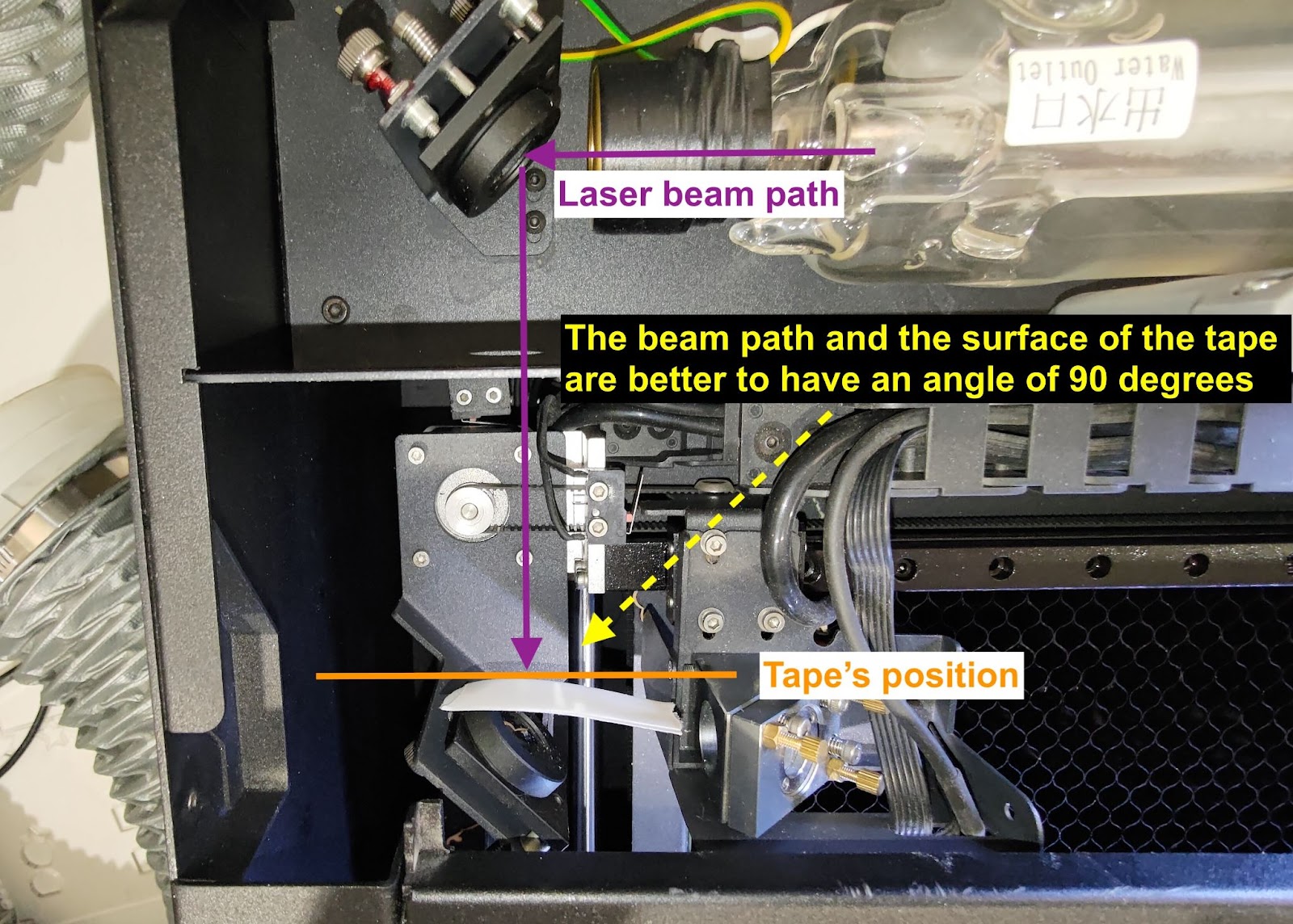

Placez un ruban adhésif double face sur le 3ème miroir et déplacez la tête vers la position milieu-gauche .
Effectuez trois impulsions pour créer le premier point.

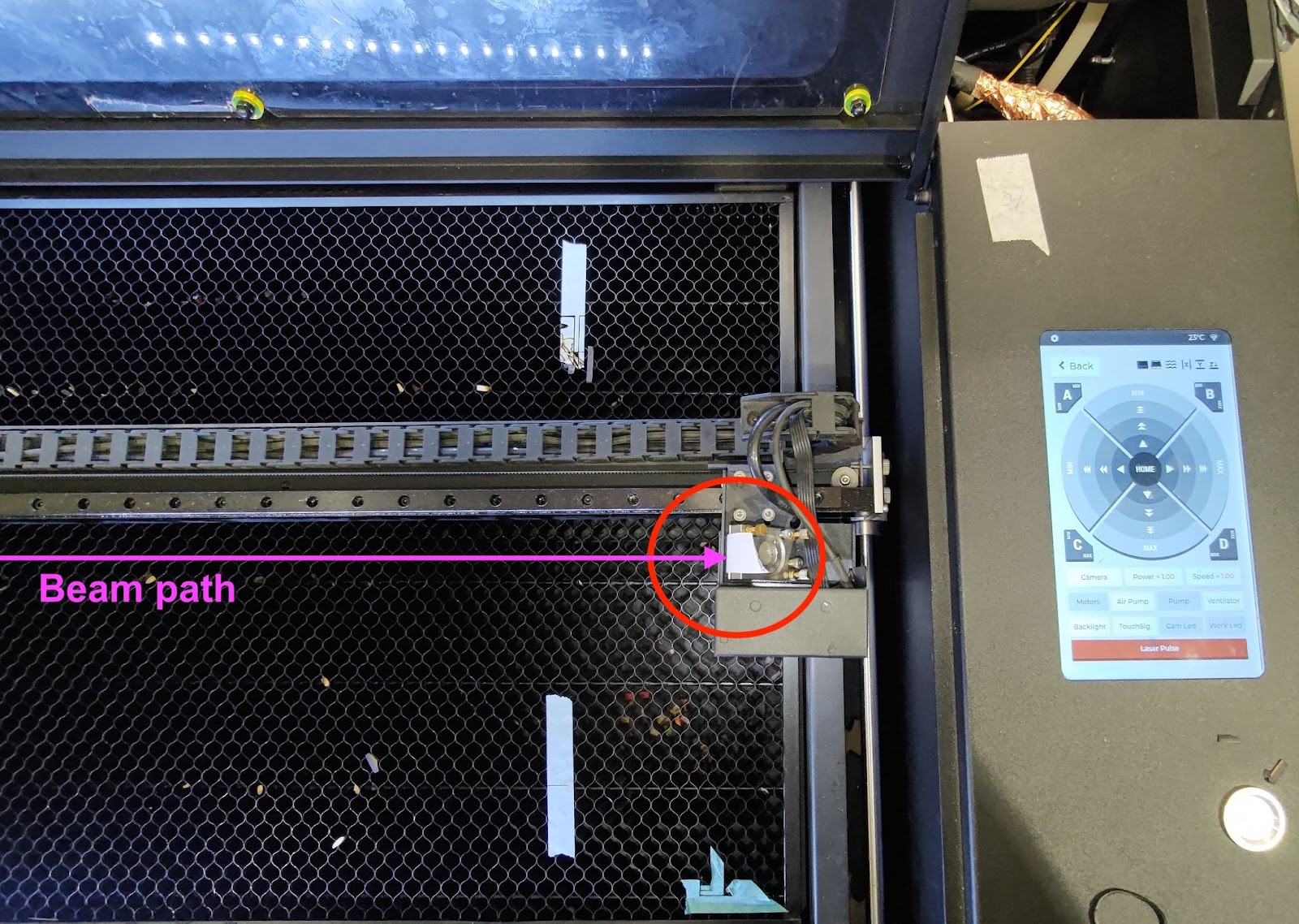

Étape 8-2 - Créer le deuxième point pour la position centrale droite
Gardez le même ruban adhésif sur le 3ème miroir et déplacez la tête vers la position milieu-droite.
Effectuez trois impulsions pour créer le deuxième point.

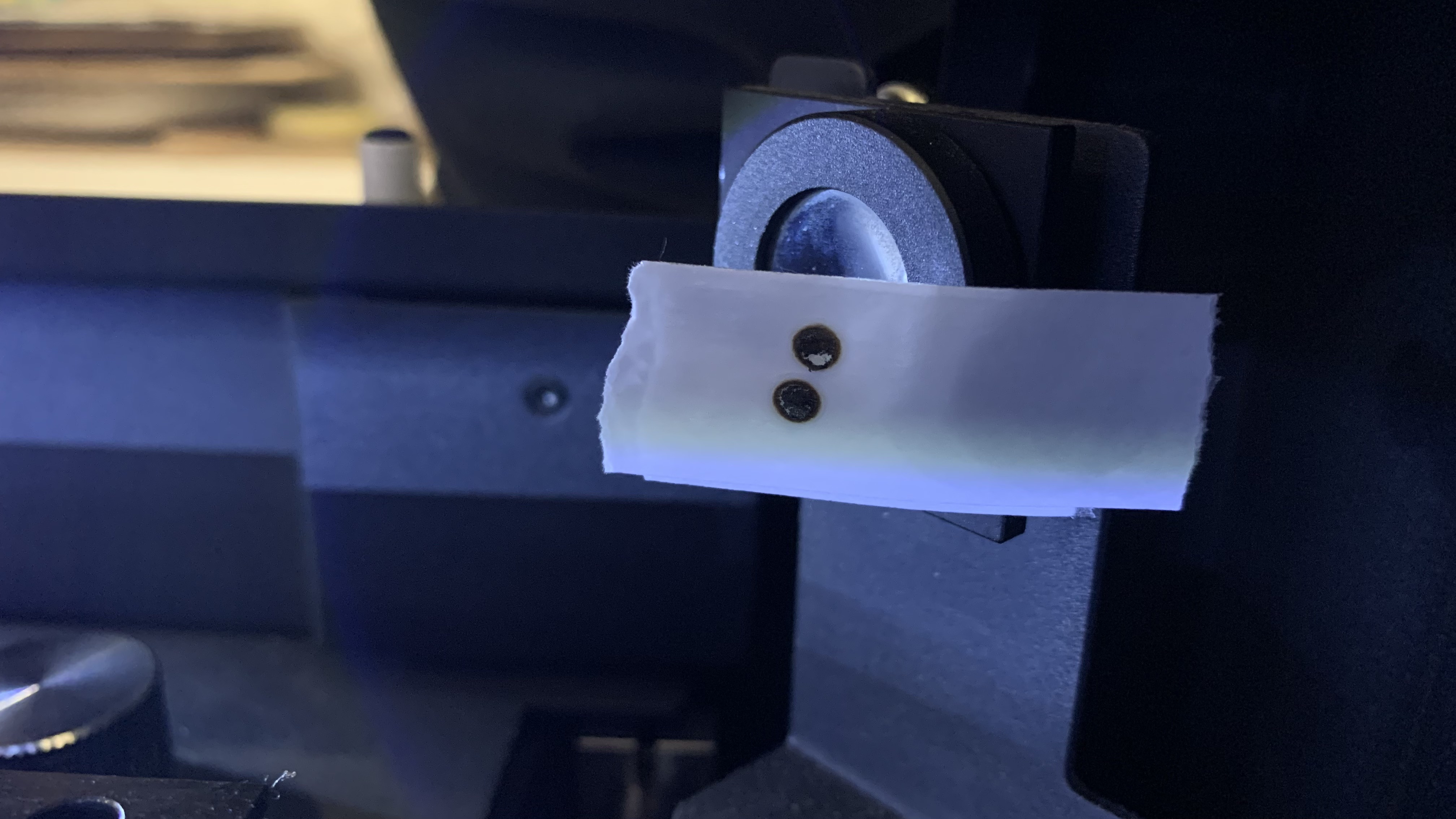

Étape 8-3 - Vérifiez si le premier et le deuxième point se chevauchent
Si vos points se chevauchent parfaitement, comme dans l'exemple de photo ci-dessous, cela indique que le trajet est correctement aligné. Vous pouvez passer à l' Étape 8-5.
S'ils ne se chevauchent pas, cela indique que du 2ème miroir au 3ème miroir, le trajet optique est désaligné et le 2ème miroir doit être ajusté.

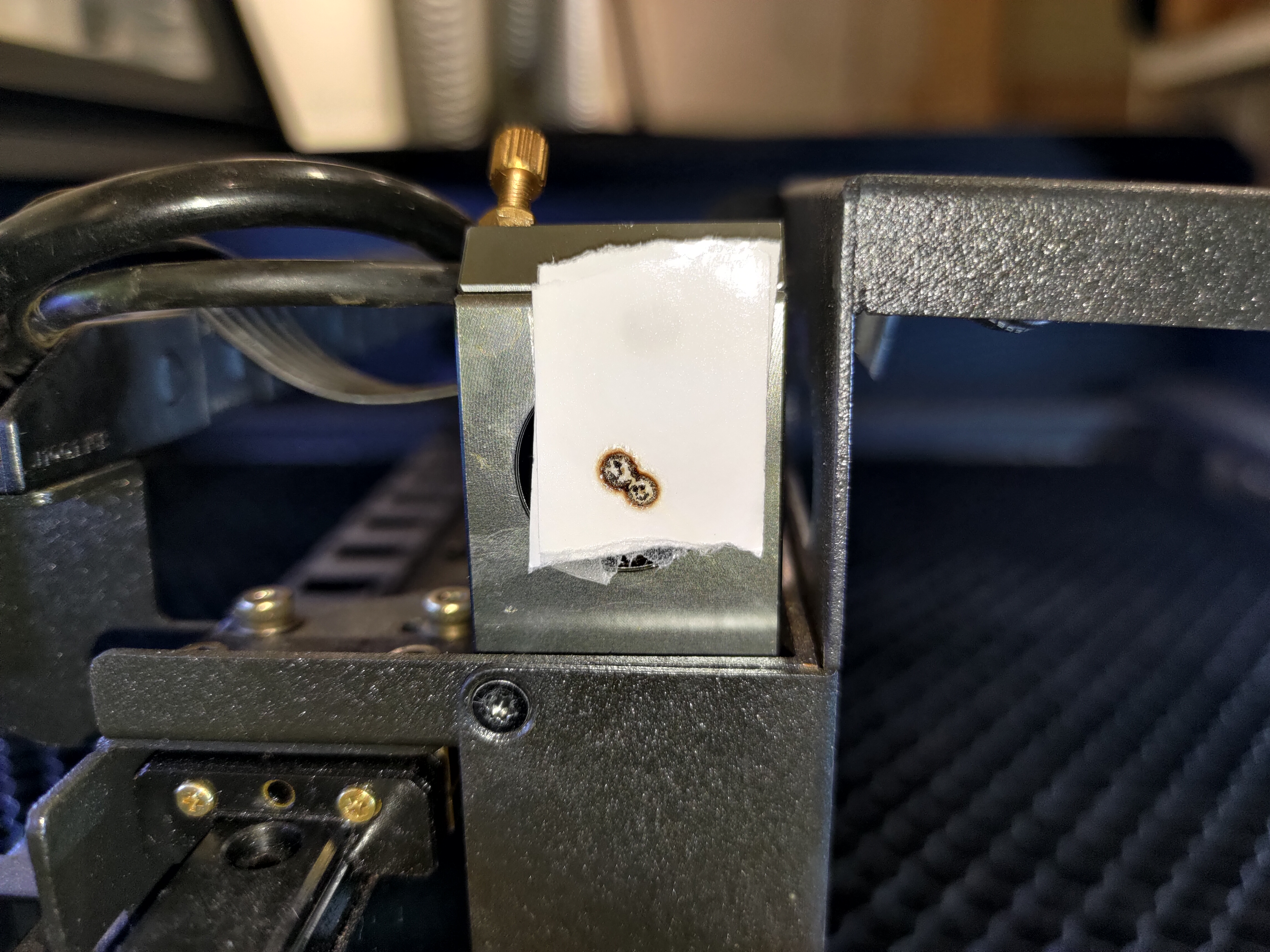

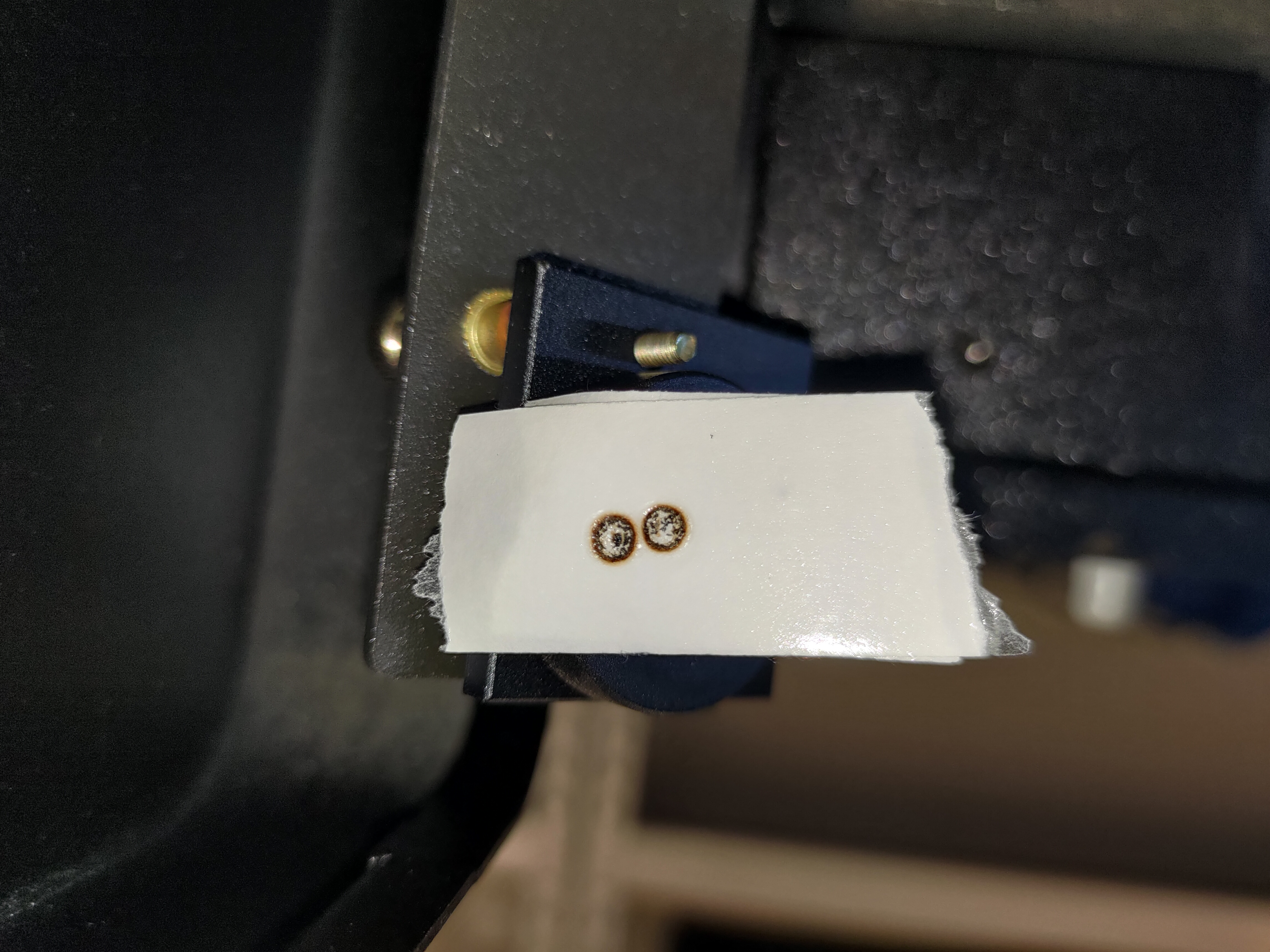

Bon exemple :

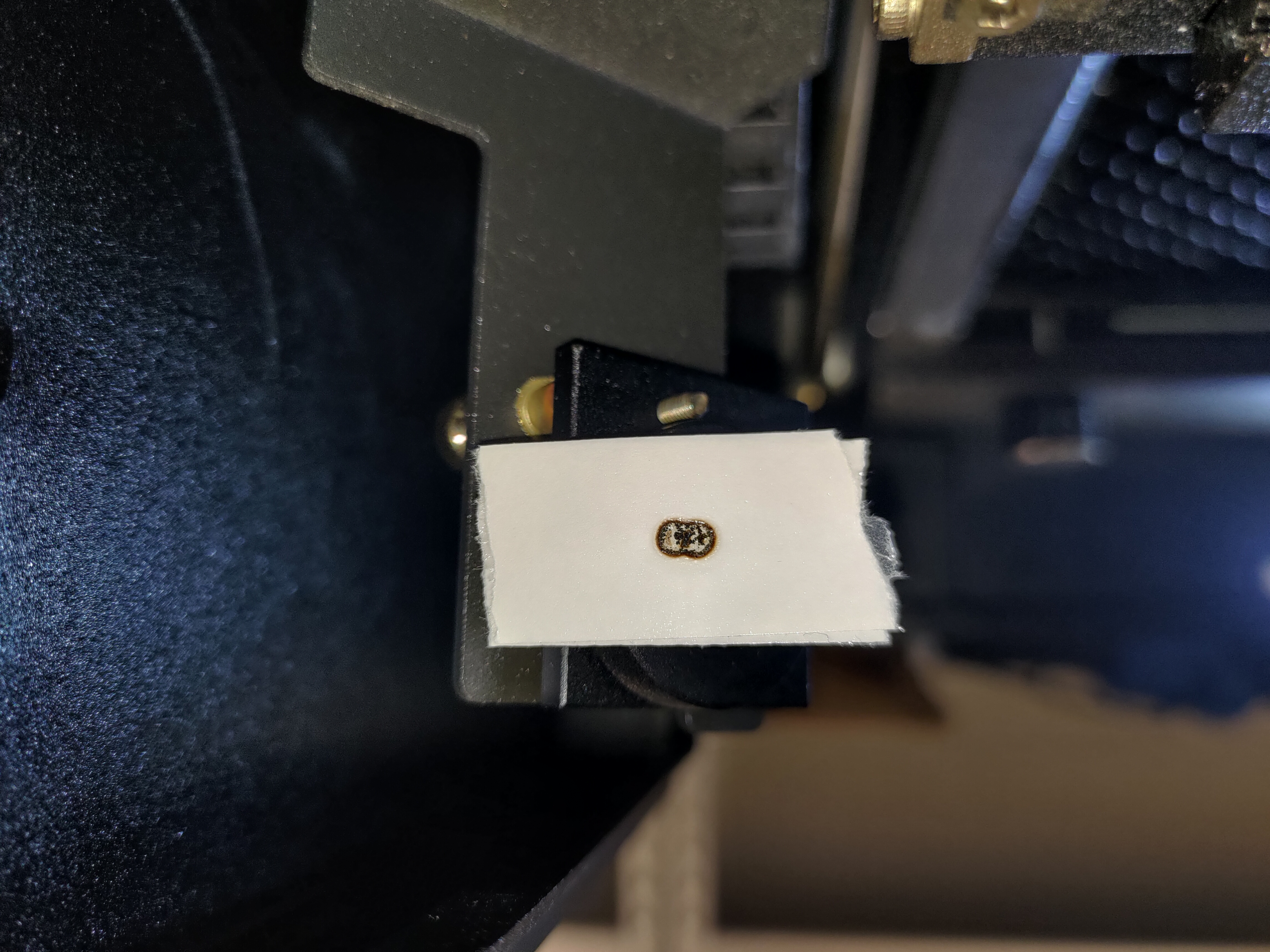

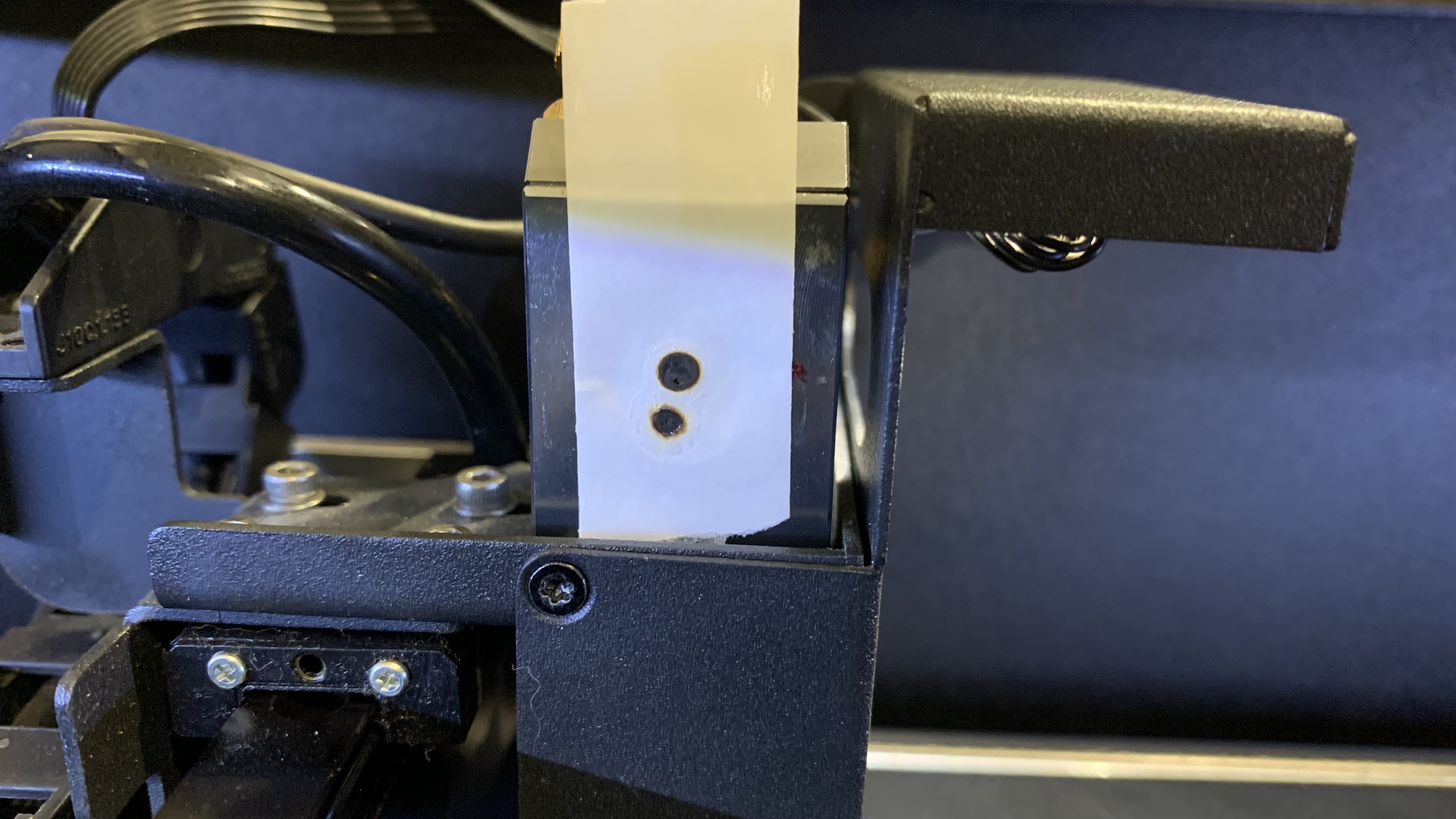

Mauvais exemple :

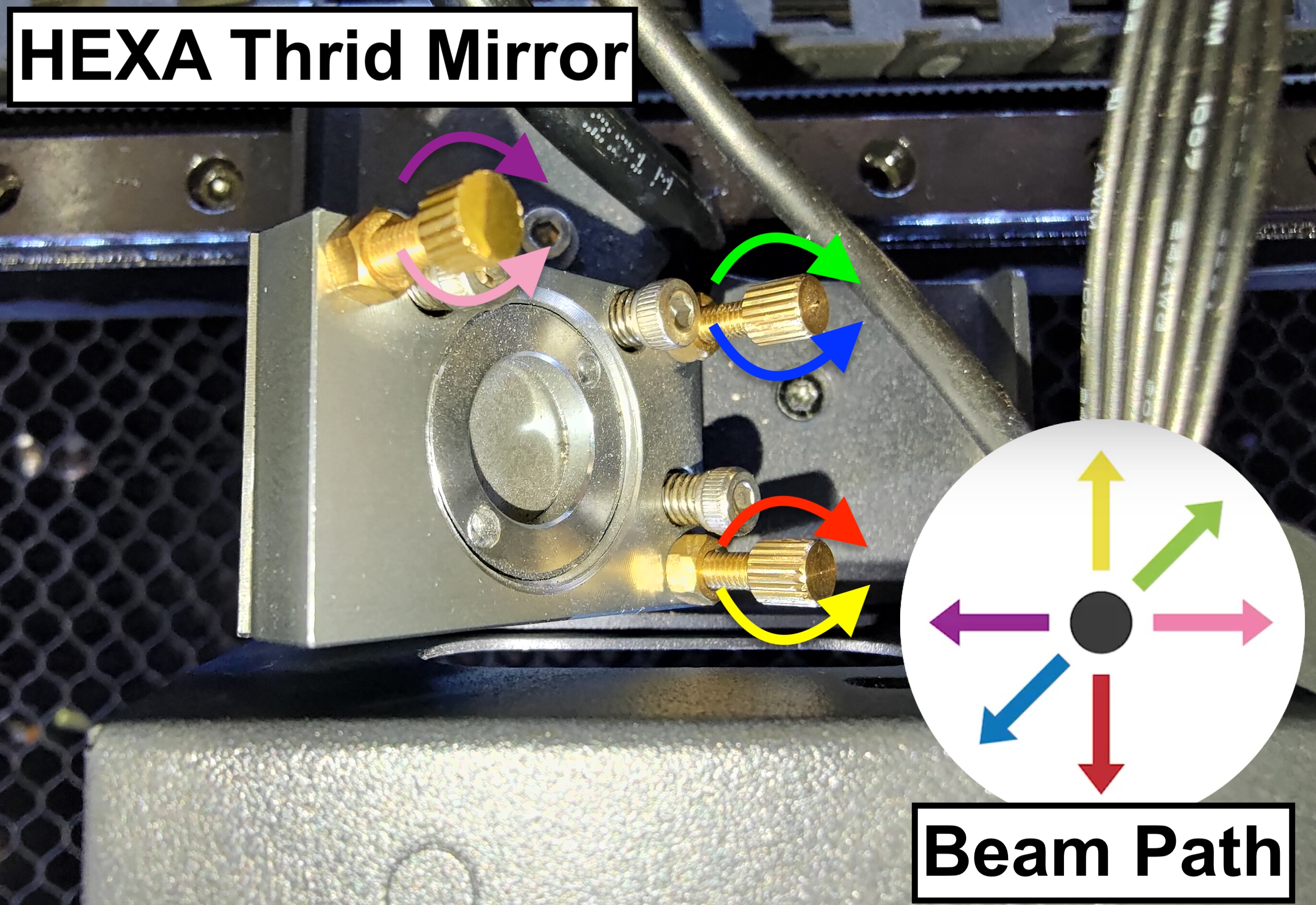

Étape 8-4 - Aligner le trajet du deuxième miroir au troisième miroir
Cette étape vous apprendra comment aligner le trajet du 2ème miroir au 3ème miroir en ajustant les vis sur le 2ème miroir.
Il y a trois vis sur le 2ème miroir, et les tourner dans le sens horaire ou antihoraire changera le trajet du faisceau, ce qui signifie la position du deuxième point changera.
Veuillez noter que chaque fois que vous ajustez la vis, le chemin peut changer. Pour garantir la précision, il est recommandé de retirer l'ancien ruban adhésif avec les points précédents et d'utiliser un nouveau ruban adhésif à deux couches pour confirmer si les nouveaux points se chevauchent.

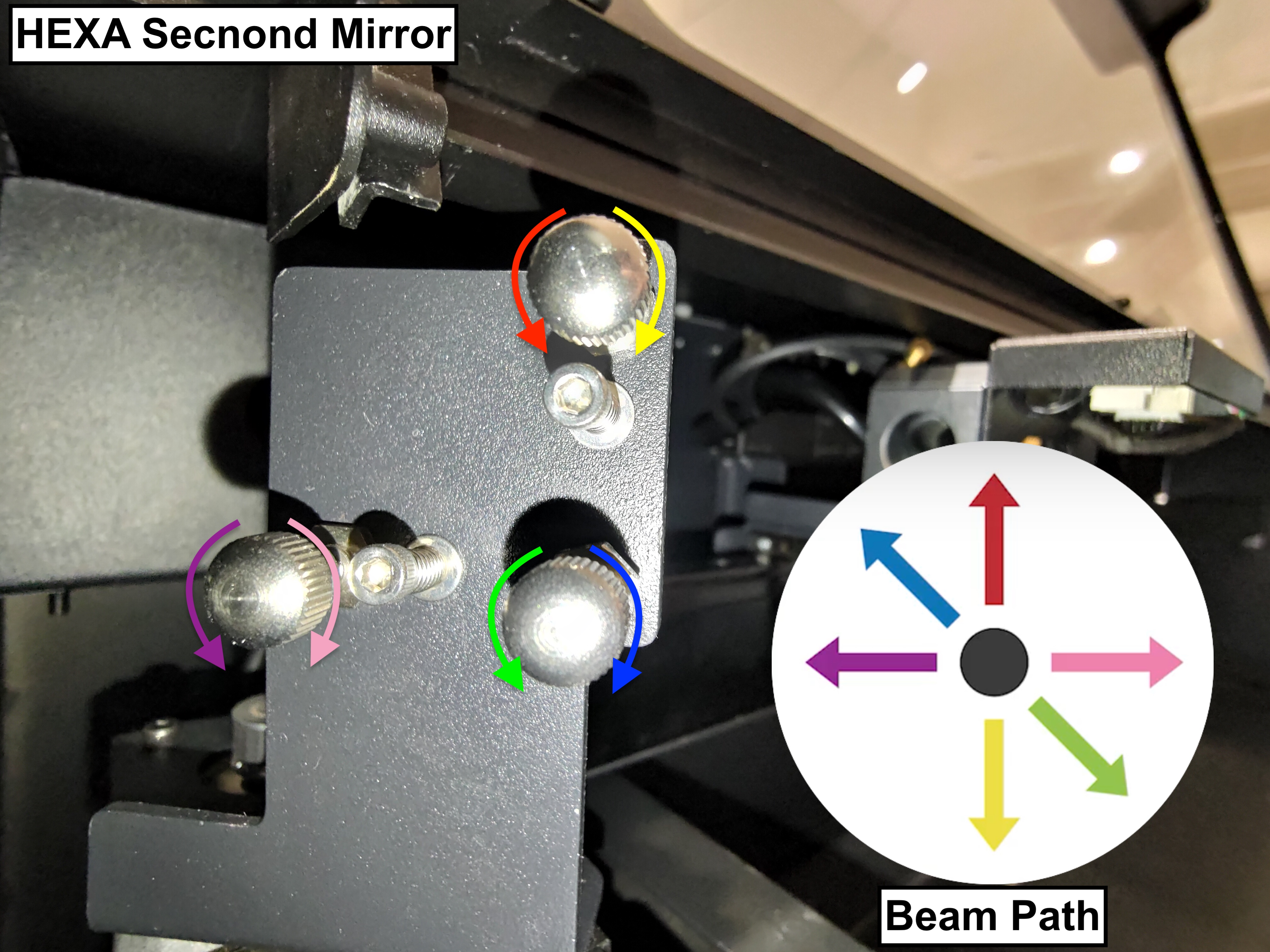

Étape 8-4-1 - Identifier la vis à ajuster
Déterminez la position de votre deuxième point et ciblez la vis et sa direction de rotation.
Veuillez voir la photo ci-dessous et trouver le numéro similaire à la position de votre deuxième point :

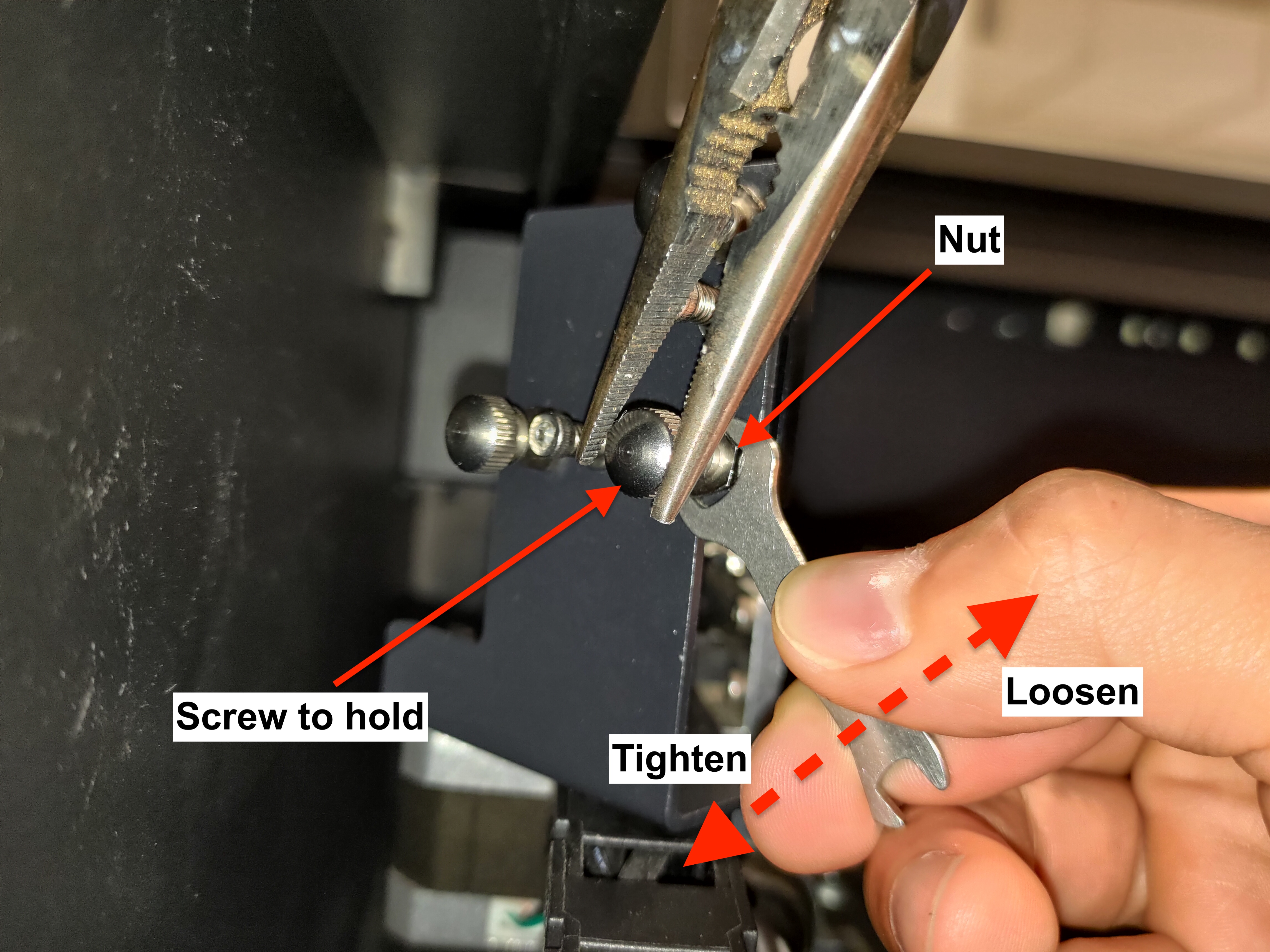

Avant d'ajuster la vis, veuillez apprendre à desserrer correctement l'écrou :
- Tout d'abord, vaporisez l'alcool sur les écrous pour faire fondre le gel ou la colle et attendez quelques secondes.
- Ensuite, utilisez les pinces pour tenir la vis, puis desserrez l'écrou avec la clé à deux têtes en tournant dans le sens antihoraire.
Pour #1 :
Le deuxième point doit descendre vers la droite pour chevaucher le premier point
La vis en bas à droite devra être tournée dans le sens antihoraire.
Veuillez vous référer à la photo ci-dessous.
Pour #2 :
Le deuxième point doit descendre tout droit pour se superposer au premier point.
La vis supérieure droite devra être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #3 :
Le deuxième point doit d'abord descendre, puis aller à gauche pour se superposer au premier point.
La vis en haut à droite devra être tournée dans le sens horaire pour faire descendre le point.
La vis en bas à gauche devra être tournée dans le sens antihoraire pour faire aller le point vers la gauche.
Veuillez vous référer à la photo ci-dessous.
Pour #4 :
Le deuxième point doit aller à droite pour se superposer au premier point.
La vis inférieure gauche devra être tournée dans le sens des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #5 :
Le deuxième point doit aller à gauche pour se superposer au premier point.
La vis inférieure gauche devra être tournée dans le sens inverse des aiguilles d'une montre.
Veuillez vous référer à la photo ci-dessous.
Pour #6 :
Le deuxième point doit d'abord aller à droite, puis monter pour se superposer au premier point.
La vis en bas à gauche devra être tournée dans le sens horaire pour faire aller le point vers la droite.
La vis en haut à droite devra être tournée dans le sens antihoraire pour faire monter le point.
Veuillez vous référer à la photo ci-dessous.
Pour #7 :
Le deuxième point doit monter tout droit pour se superposer au premier point.
La vis supérieure droite devra être tournée dans le sens inverse des aiguilles d'une montre. Veuillez vous référer à la photo ci-dessous.
Pour #8 :
Le deuxième point doit monter vers la gauche afin de chevaucher le premier point
La vis en bas à droite devra être tournée dans le sens horaire. Veuillez vous référer à la photo ci-dessous.
Étape 8-4-2 - Serrer l'écrou après l'ajustement
Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens des aiguilles d'une montre.
Étape 8-5 - Vérifier la position du point à l'entrée du 3ème miroir
Si votre trajet du 2ème au 3ème miroir est aligné, utilisez l'outil OPA pour vérifier si le point est au centre de l'entrée du 3ème miroir.
Veuillez utiliser le lien pour télécharger le fichier et utiliser un acrylique transparent de 3 mm pour graver et couper.

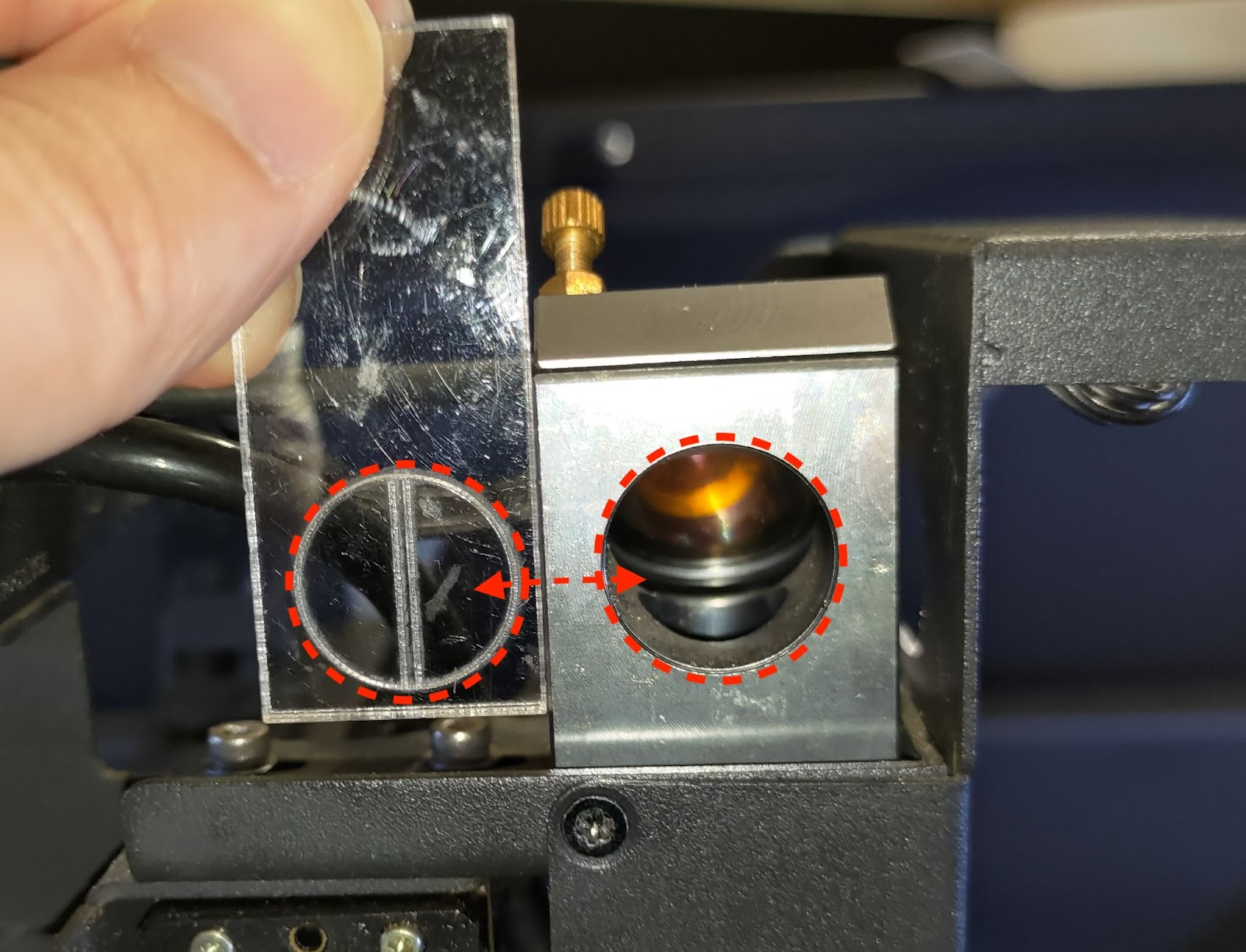

Le cercle de l'outil correspondra à l'entrée comme sur la photo ci-dessous.
Si votre machine ne peut pas couper à travers n'importe quelle zone du lit, vous devez fabriquer un outil temporaire.
Veuillez utiliser un morceau de ruban adhésif transparent et le plier pour enfermer la partie collante.

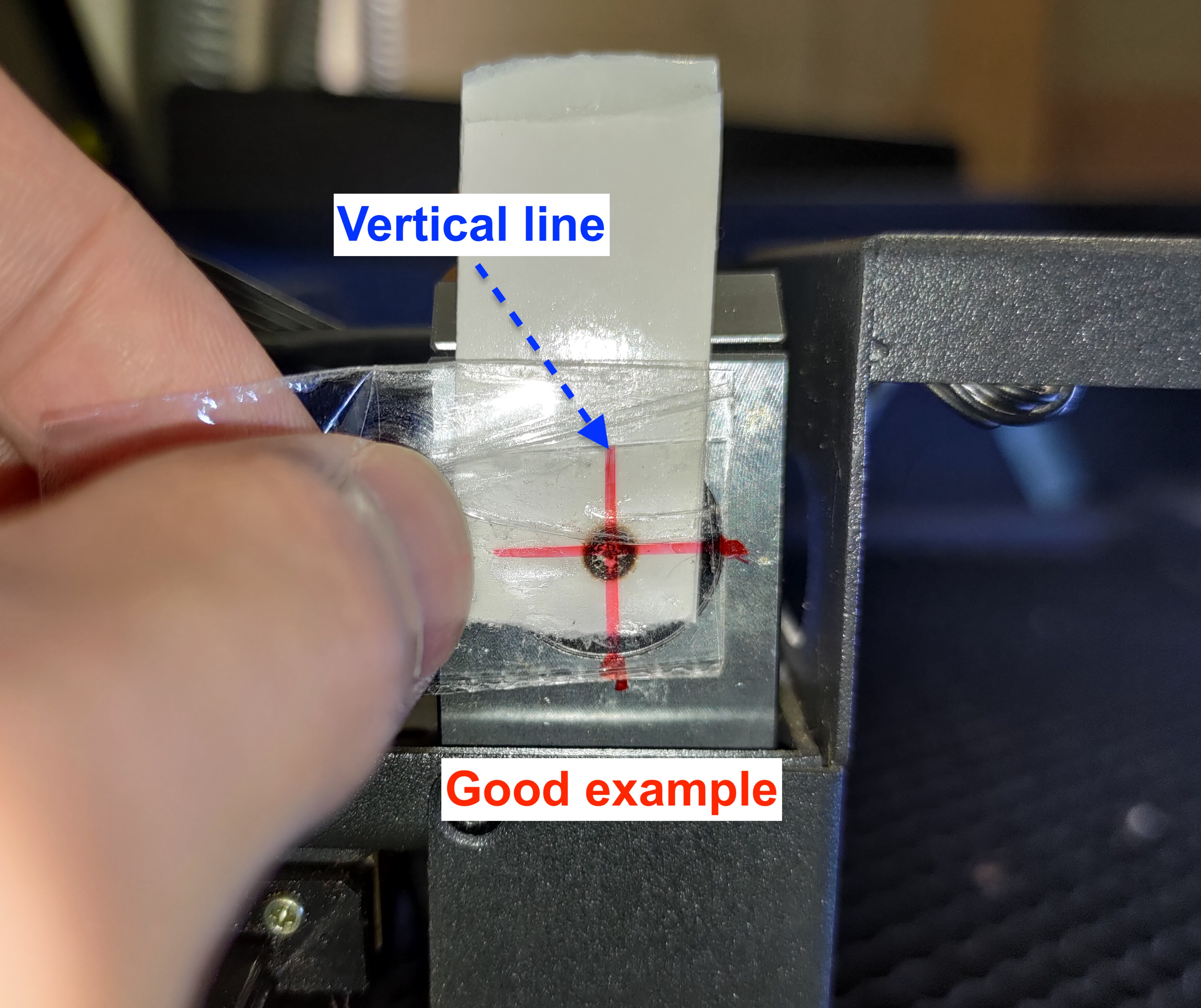

Dessinez deux lignes comme sur les photos ci-dessous :
Le centre des lignes sur le ruban sera le centre de l'entrée ronde.
(Suggère de marquer deux marques comme les points rouges sur la photo ci-dessous pour aligner les lignes sur le ruban.)
Étape 8-5-1 - Créer le point

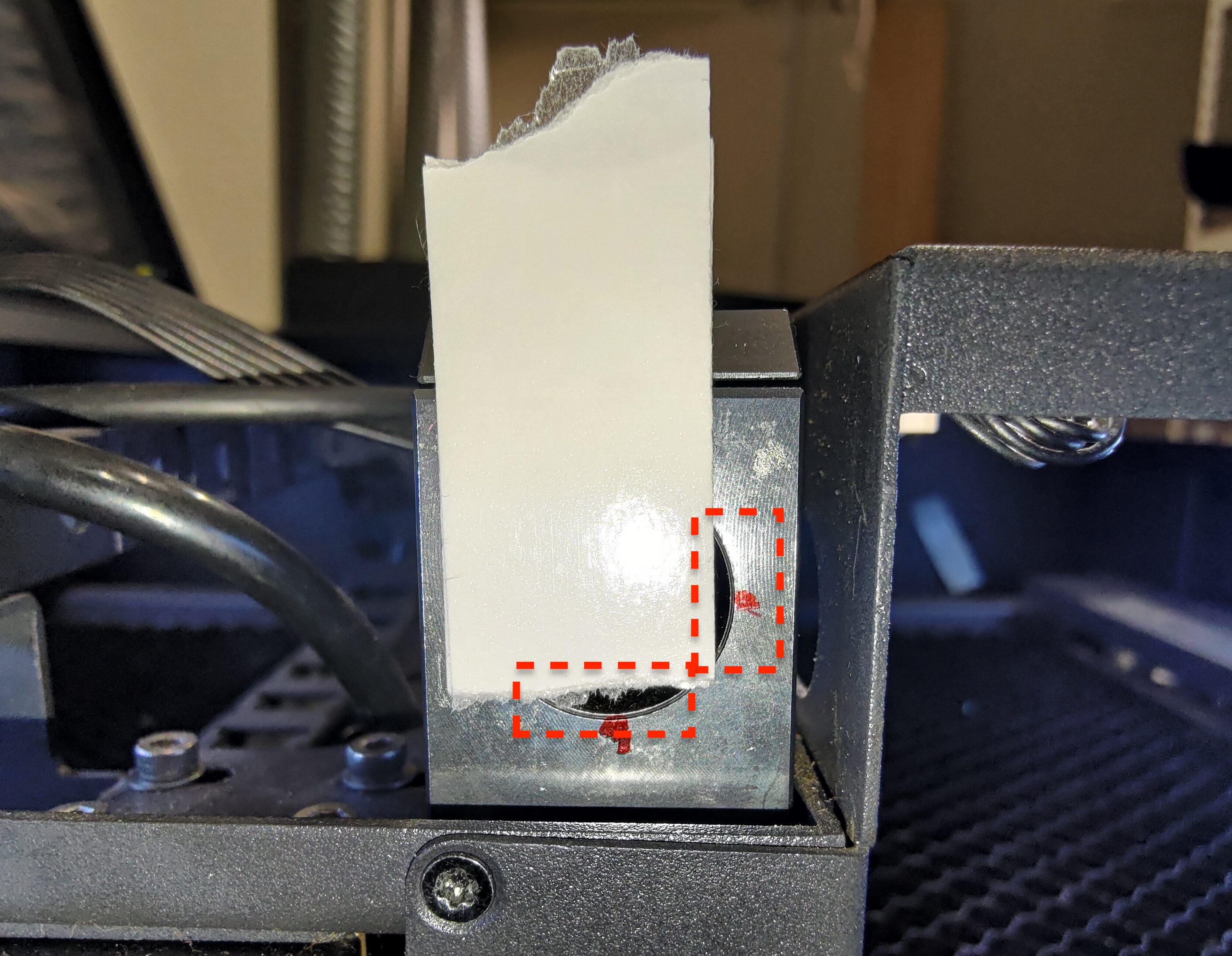

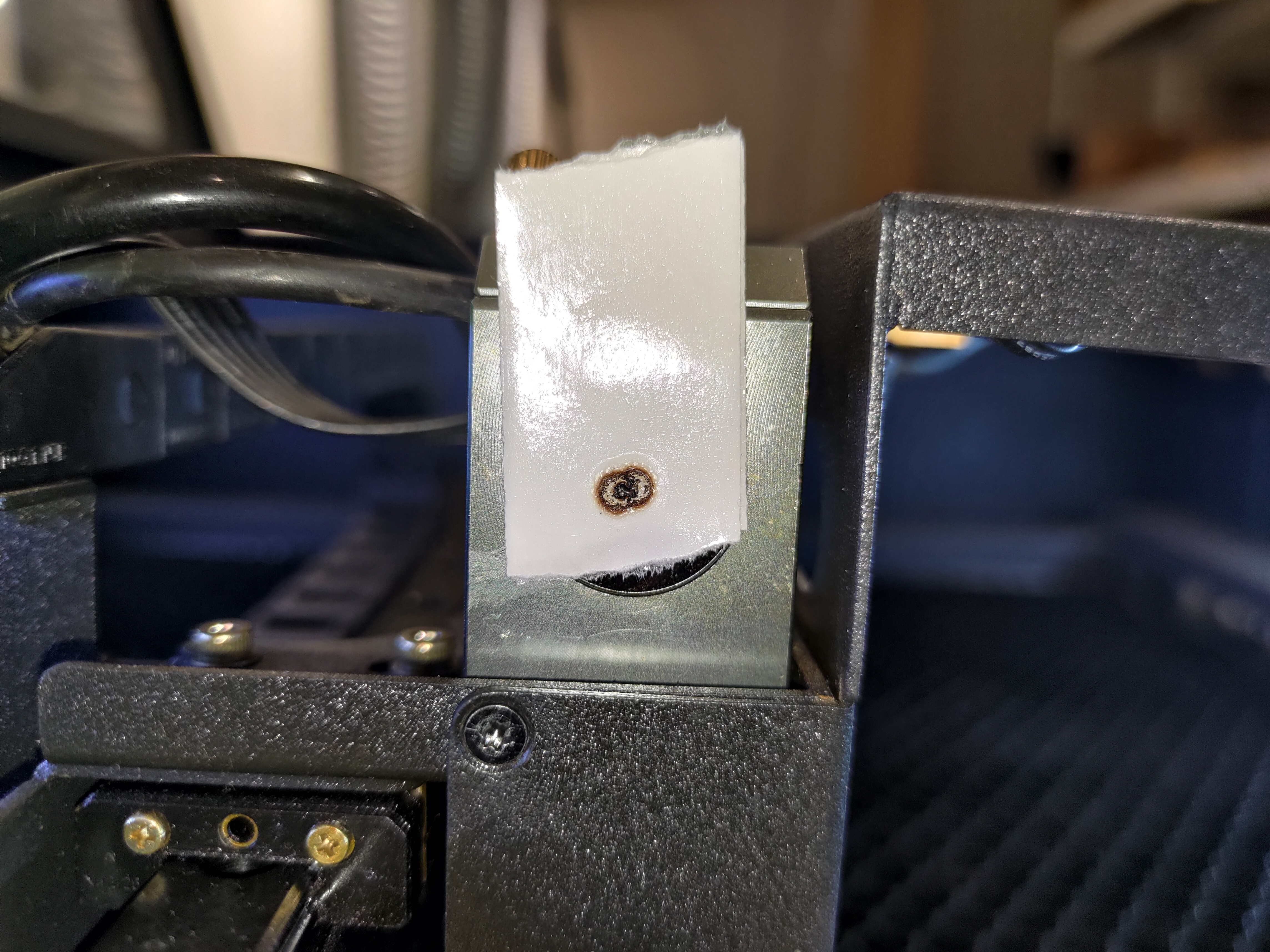

Placez un ruban adhésif à 2 couches sur l'entrée du 3ème miroir.
Ne couvrez pas complètement le cercle (entrée), laissez un peu dépasser pour aligner la position de l'outil OPA.
Déplacez la tête au centre du lit, et faites 5 impulsions.

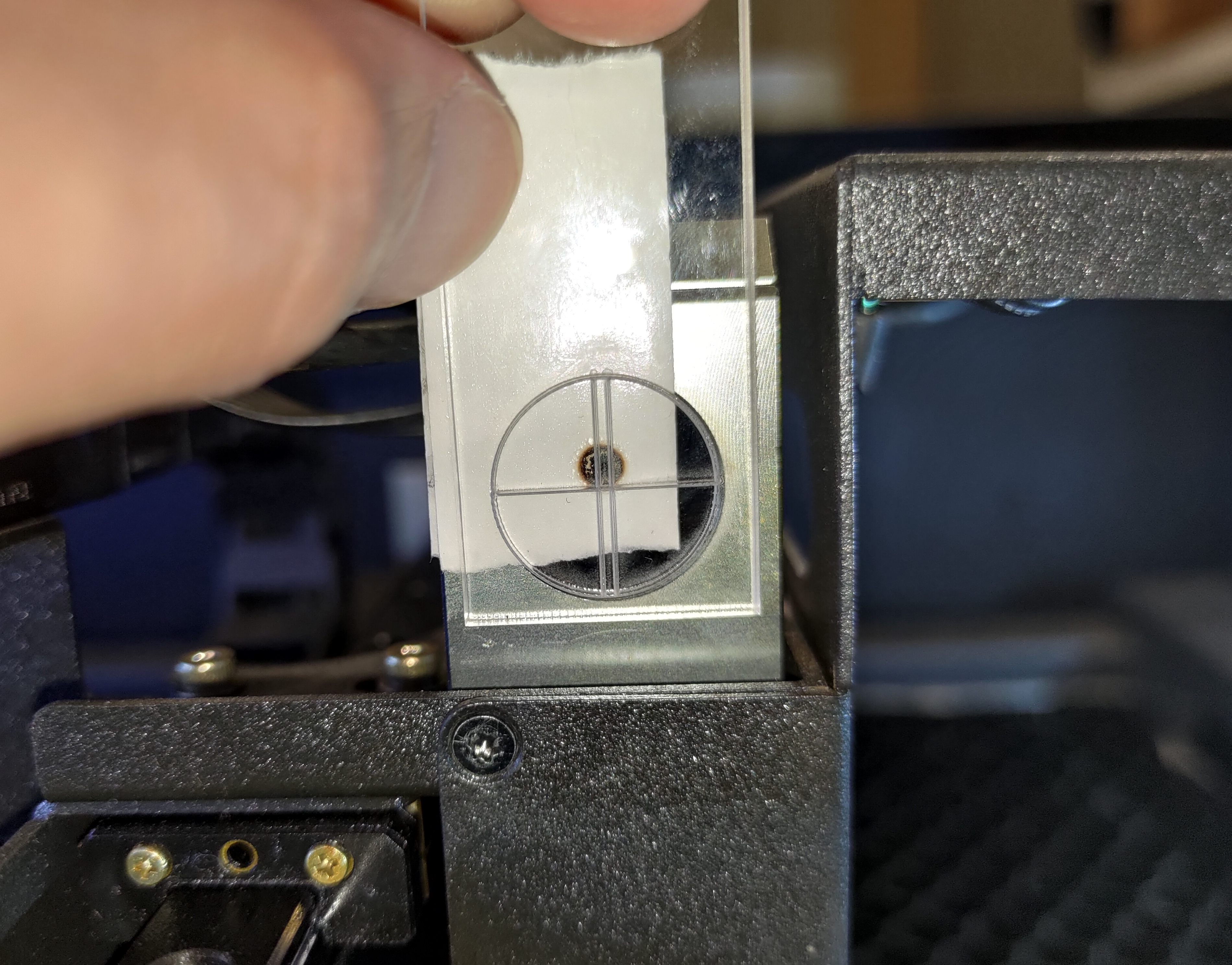

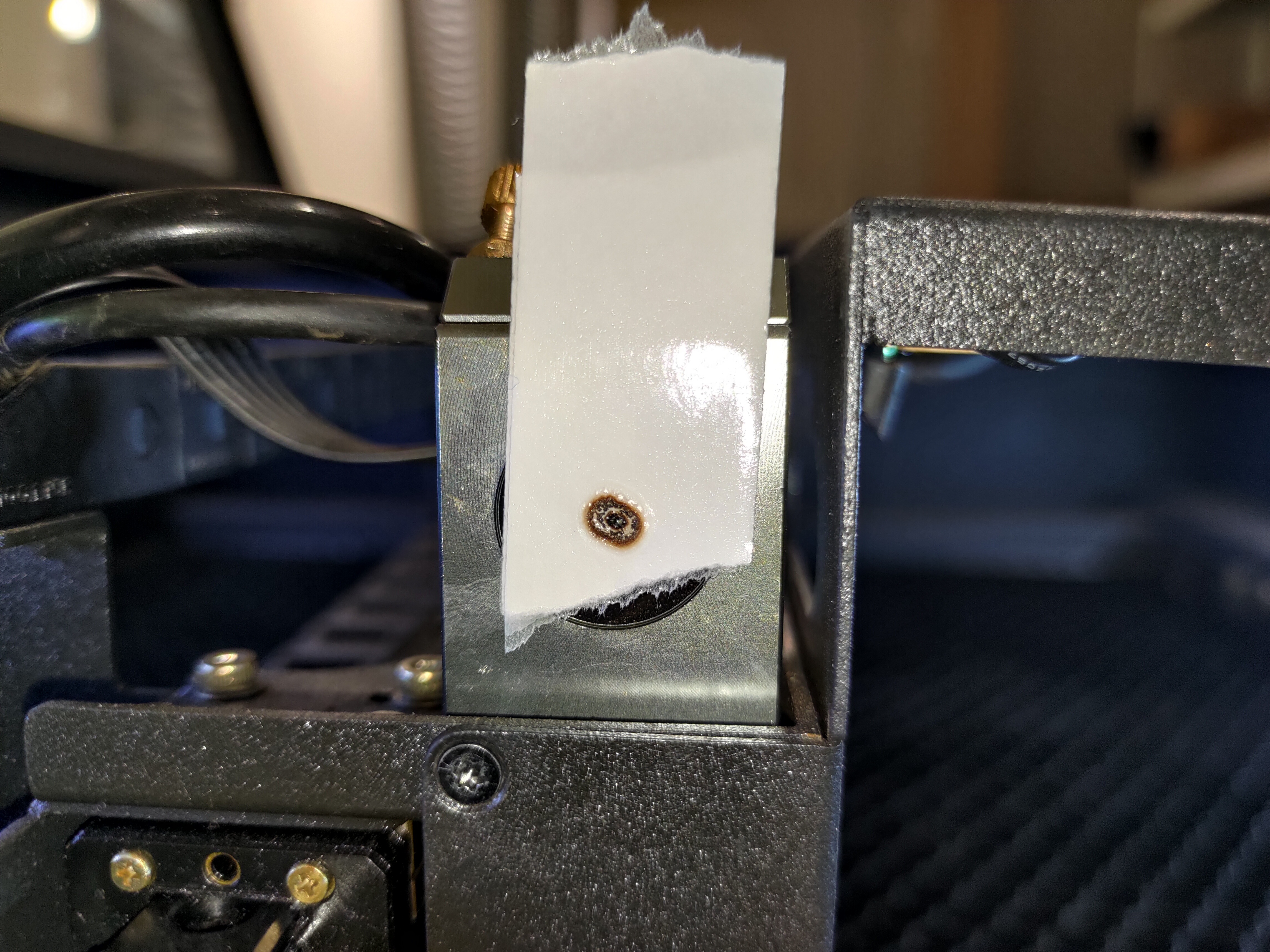

Étape 8-5-2 - Vérifier l'alignement position du point avec l'outil
Utilisez l'outil pour vérifier si le point est au centre position du pointement.

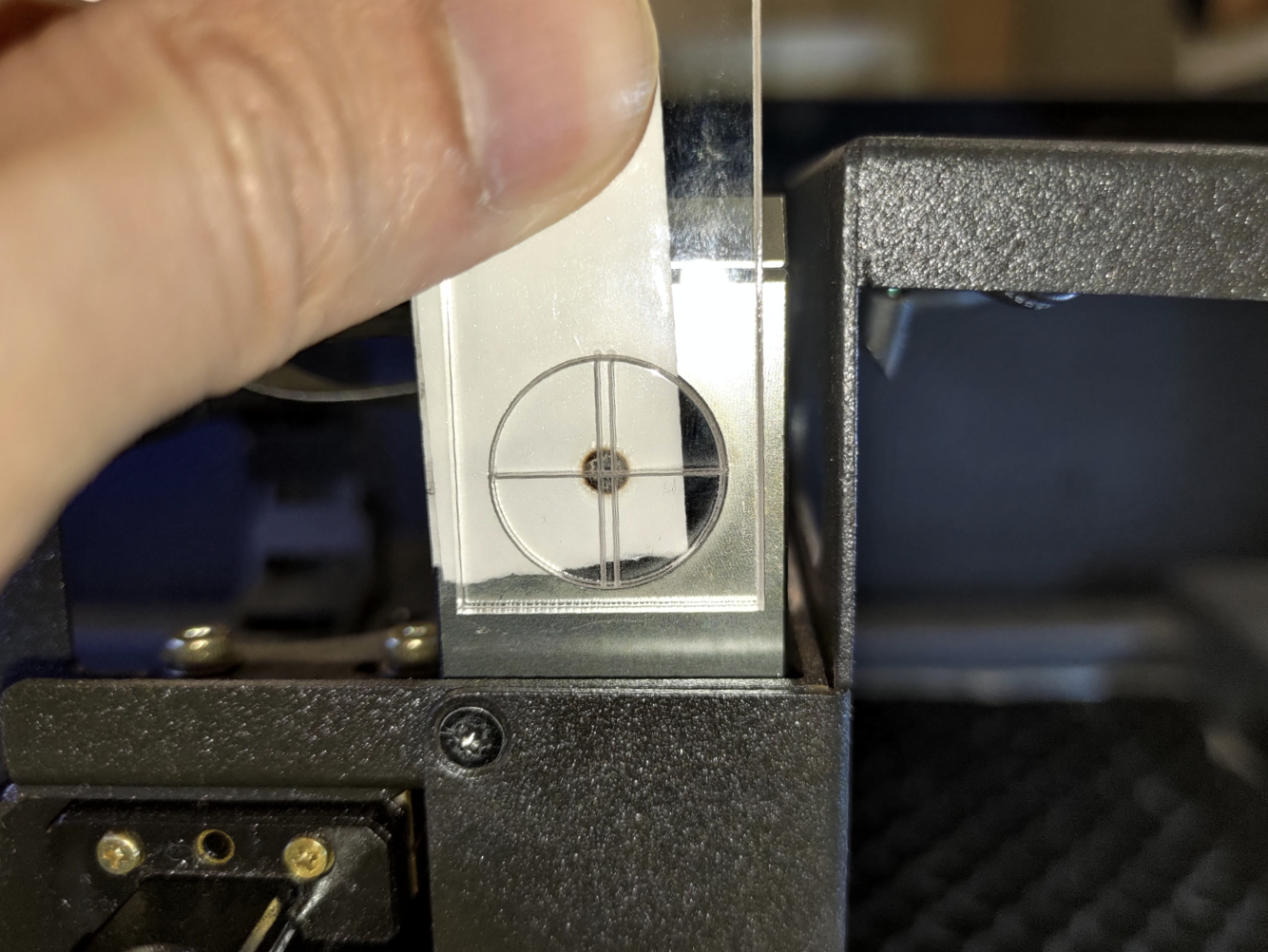

Pour l'outil en acrylique :
Pour l'outil en ruban adhésif :
Si votre point n'est pas au centre, veuillez vous référer à la vidéo pour obtenir des instructions sur la façon d'ajuster la position de la tête laser. Après avoir déplacé la tête, la calibration de la caméra doit être effectuée.

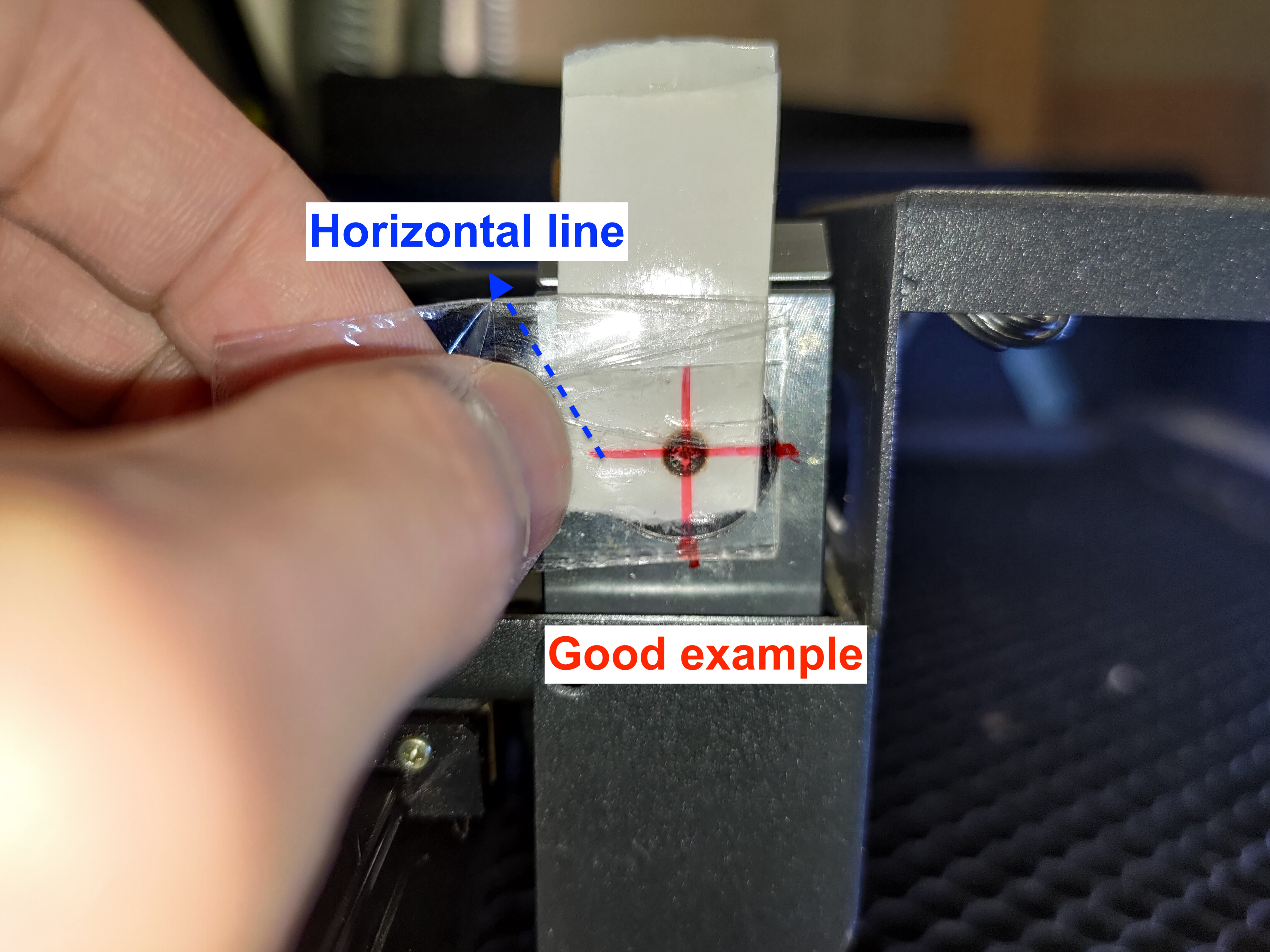

Étape 8-5-3 - Vérifier l'alignement horizontal avec l'outil
Après avoir vérifié la ligne position du pointe, veuillez utiliser l'outil pour vérifier la ligne horizontale, le point doit être au centre ou un peu au-dessus de la ligne sera également accepté.

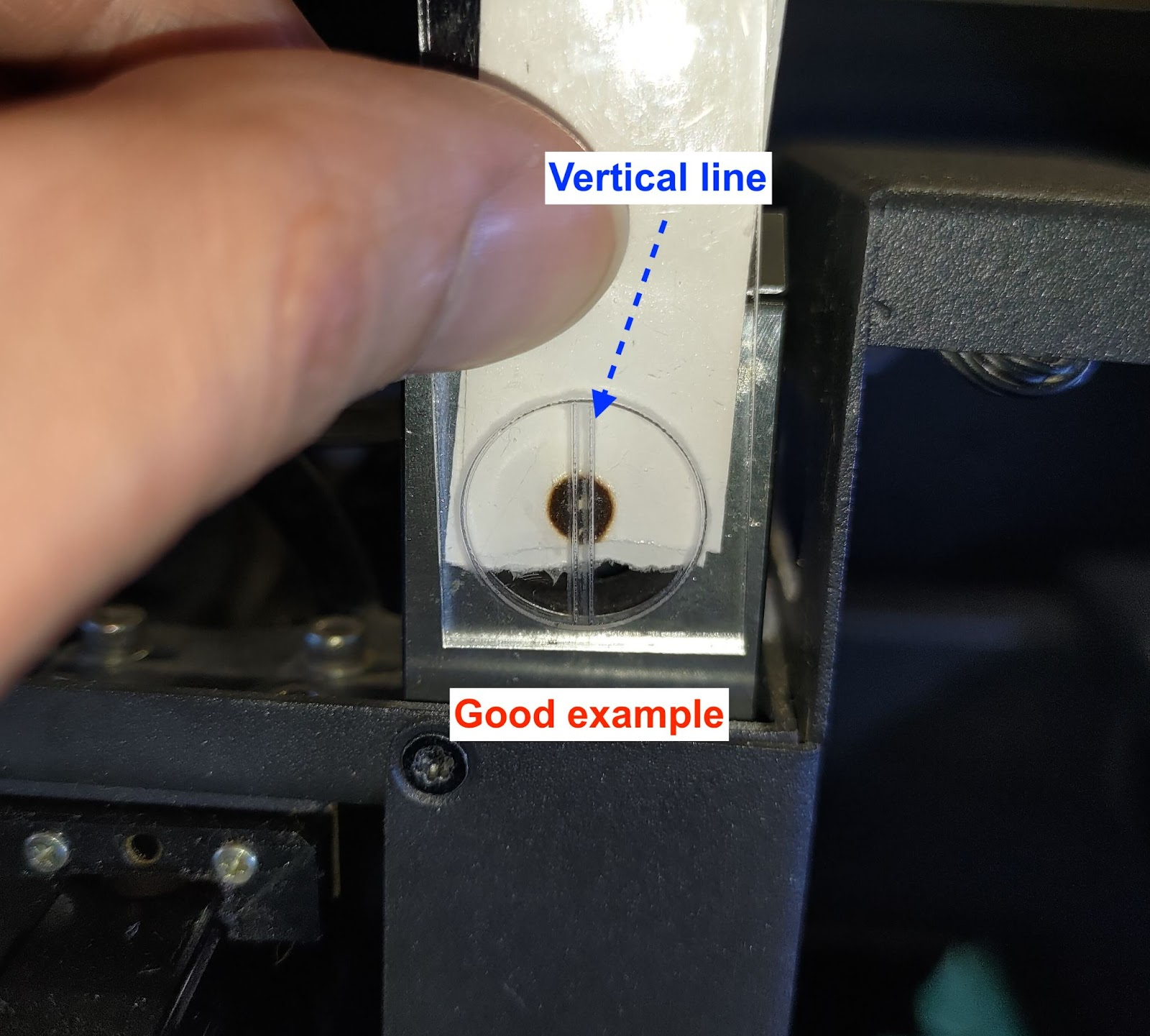

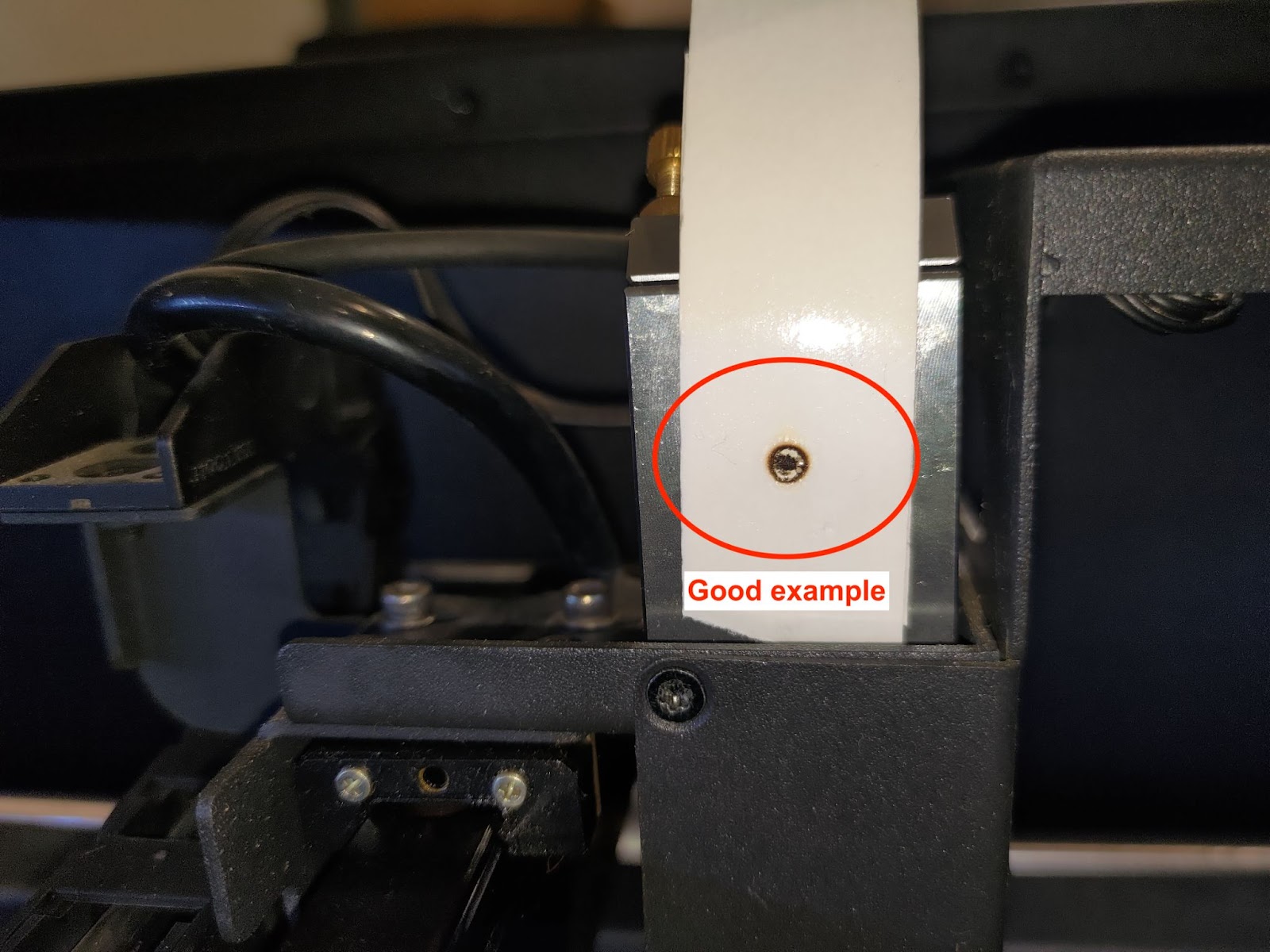

Outil en acrylique - Exemple parfait :
Outil en acrylique - Exemple acceptable :

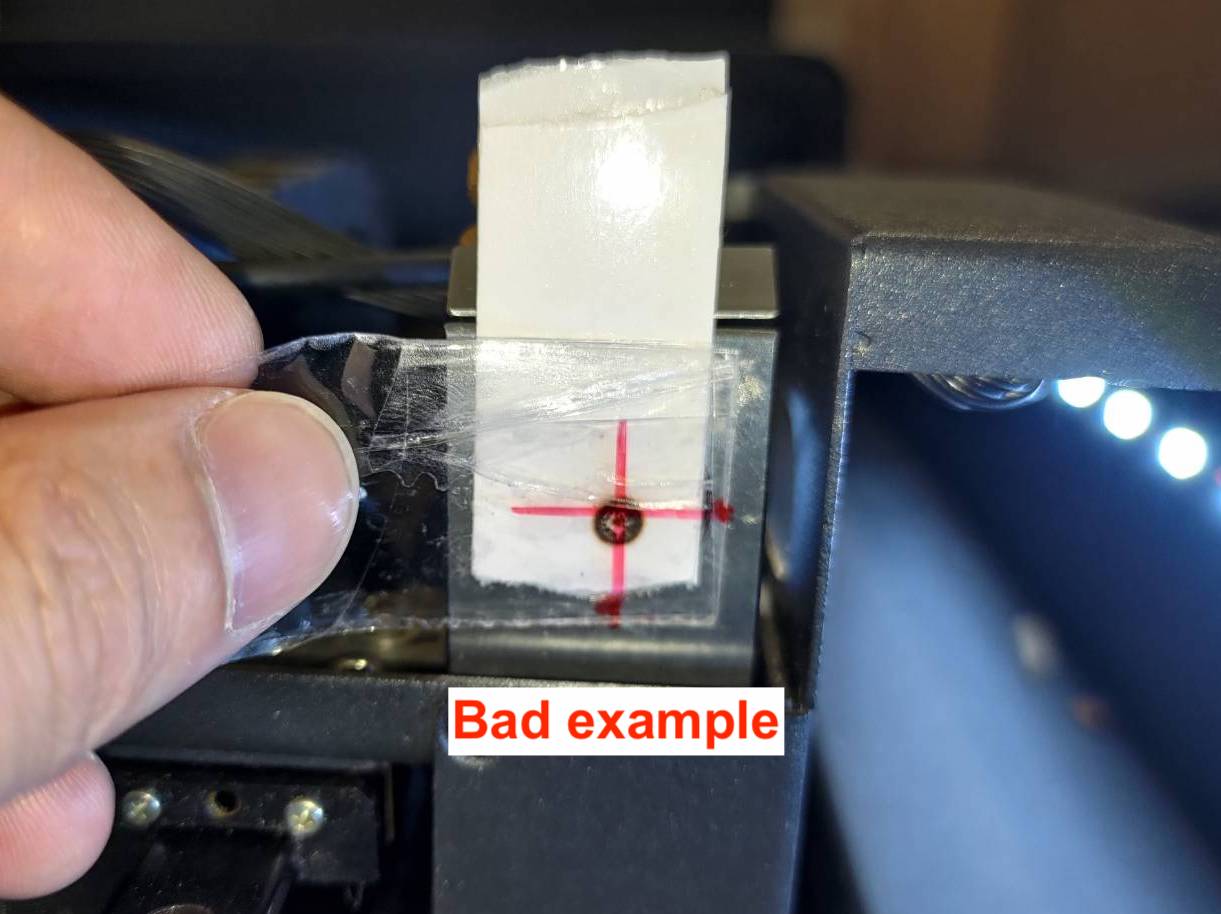

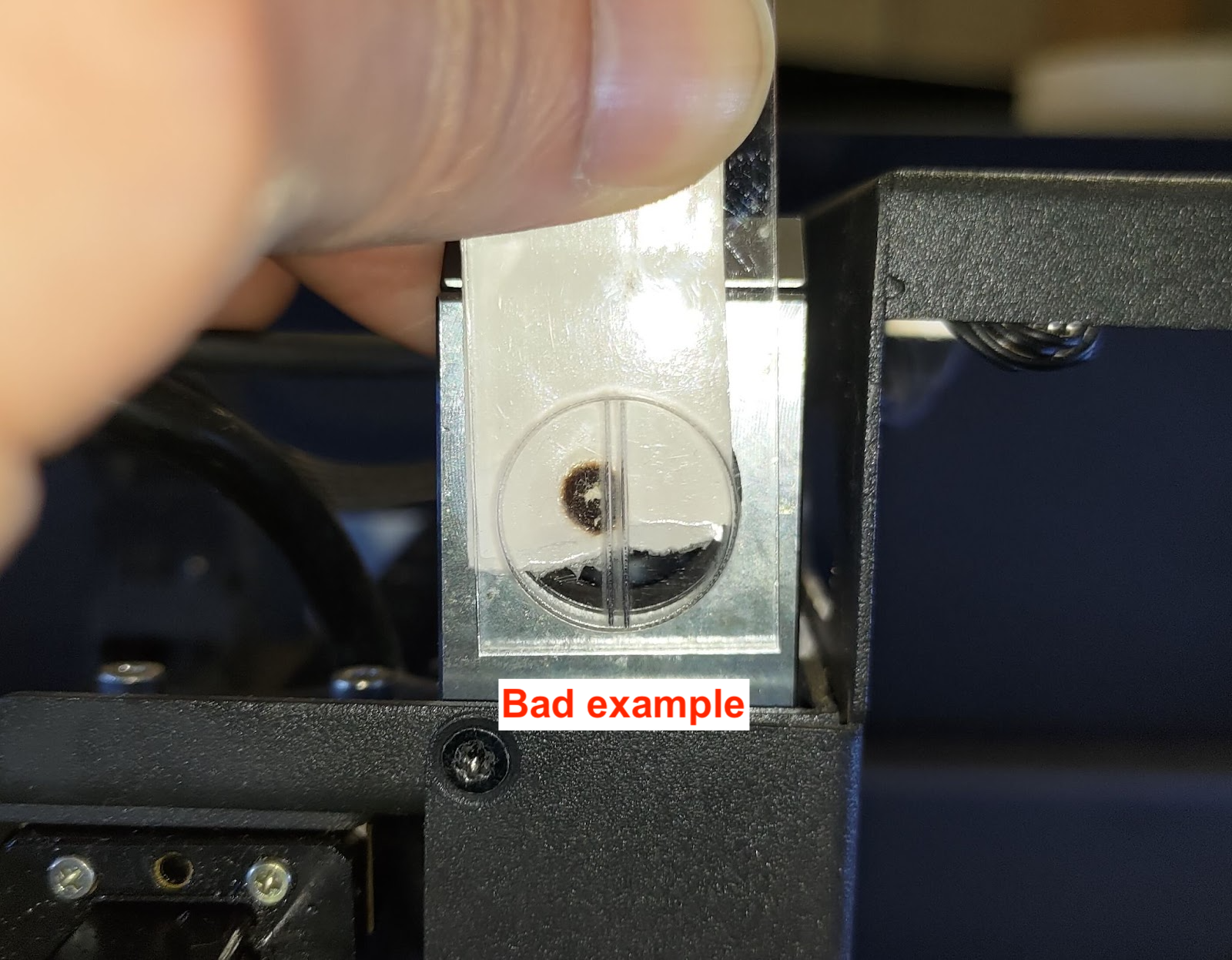

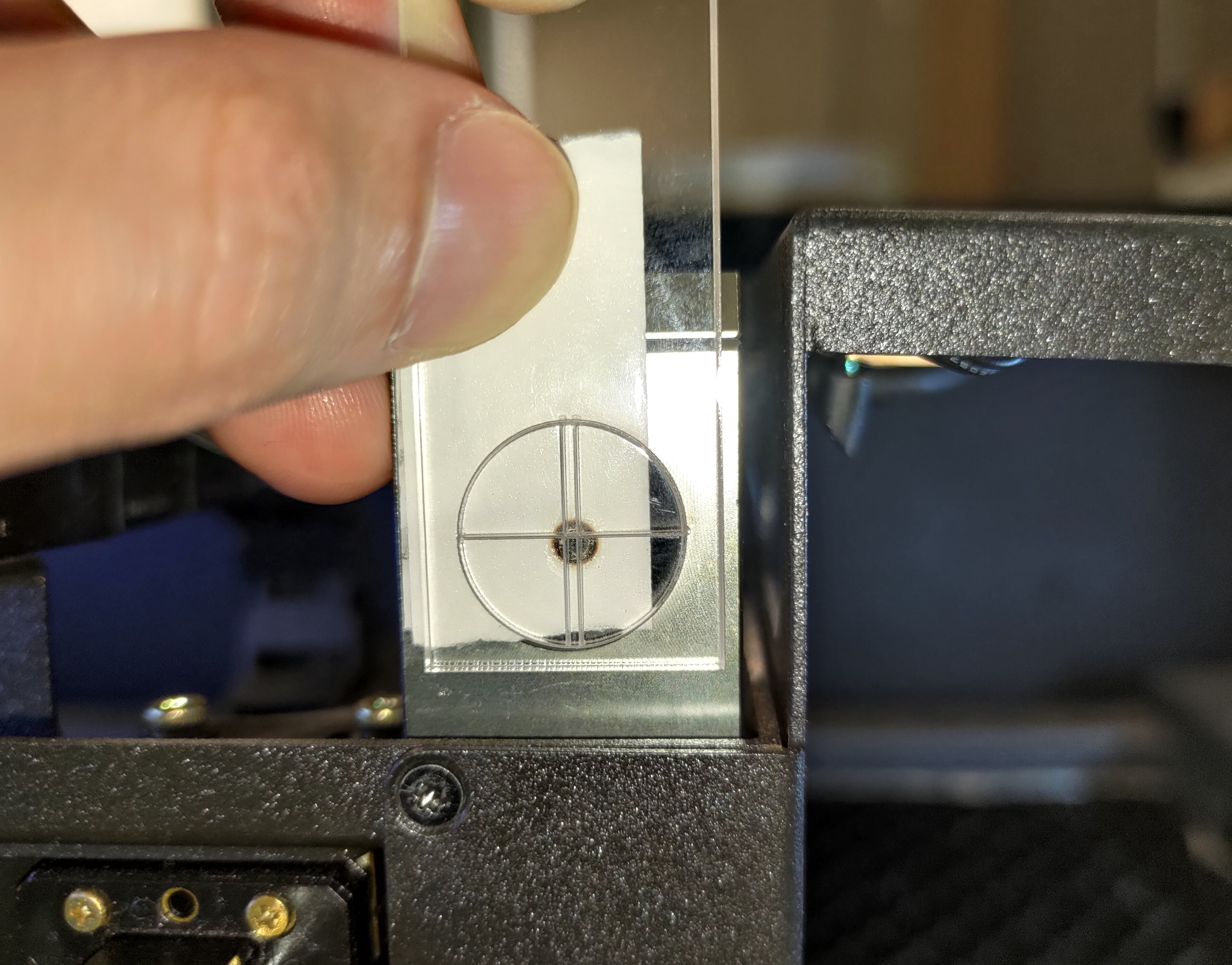

Outil acrylique - Mauvais exemple :

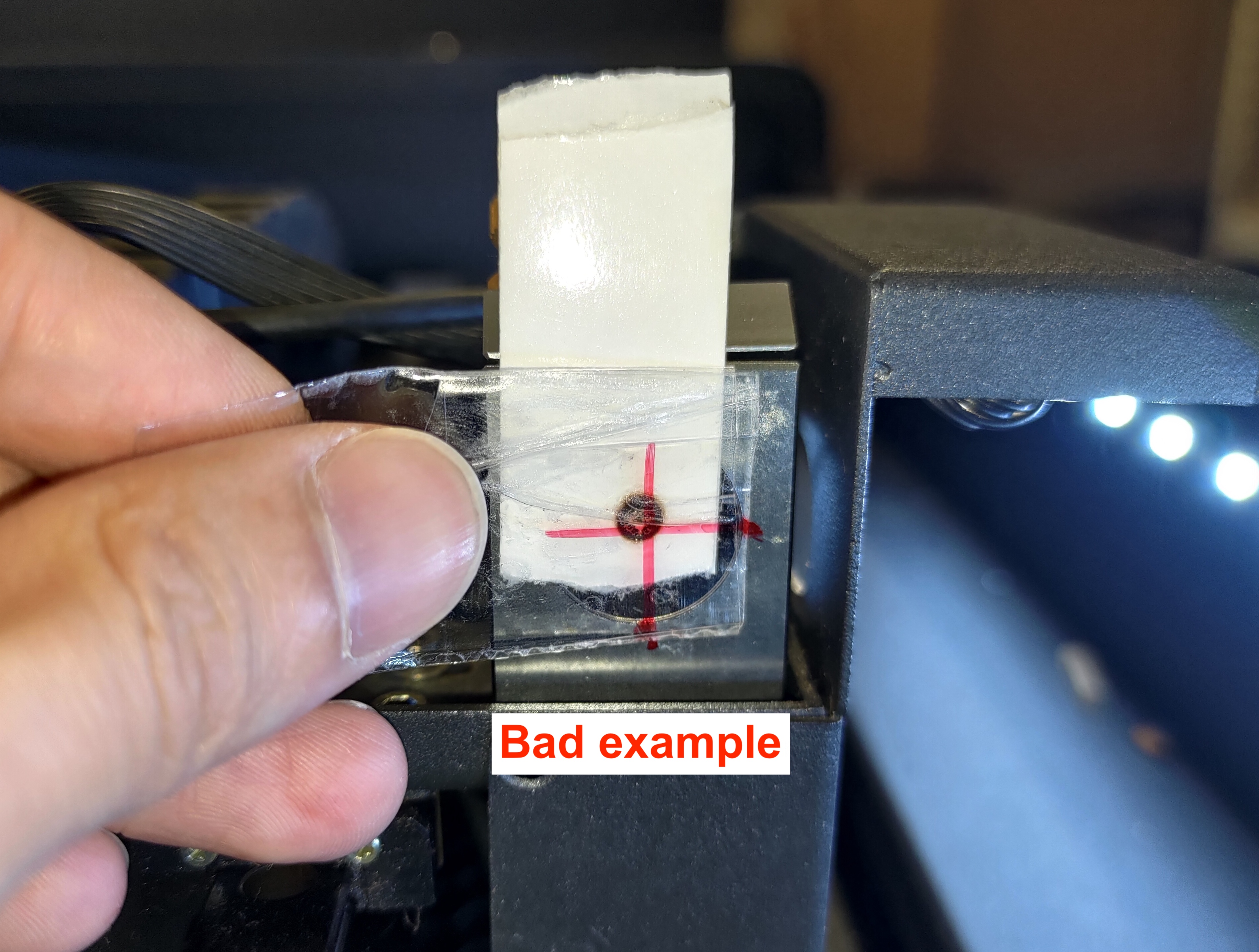

Pour l'outil en ruban adhésif :
Si votre point est en dessous de la ligne horizontale, veuillez contacter votre revendeur local et indiquez que votre point est en dessous de la ligne horizontale.
Étape 8-6 - Récupérer le ruban adhésif du troisième miroir
Placez un ruban adhésif double face sur le 3ème miroir et déplacez la tête vers la position milieu-gauche .
Faites 3 impulsions pour créer le premier point.
Gardez le même ruban adhésif sur le 3ème miroir et déplacez la tête vers la position milieu-droite.
Faites 3 impulsions pour créer le deuxième point.
Retirez le ruban adhésif du 3ème miroir et placez-le sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Étape 9 - Vérifier le trajet du troisième miroir à l'extrémité de la buse
Il y aura deux emplacements à vérifier.
Le premier est le centre du lit.
Aperçu de l'étape :

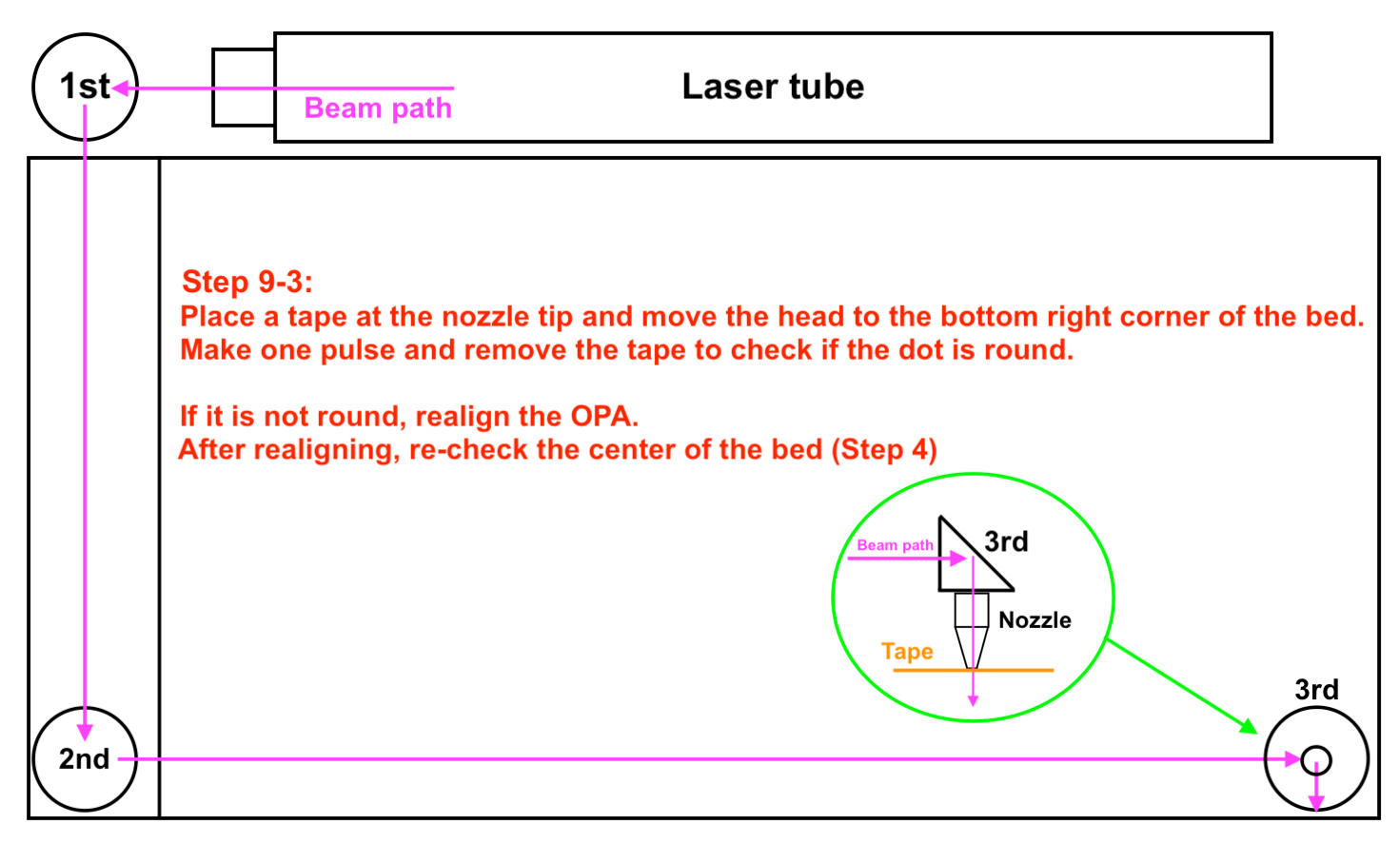

L'autre est le coin inférieur droit du lit :
Aperçu de l'étape :

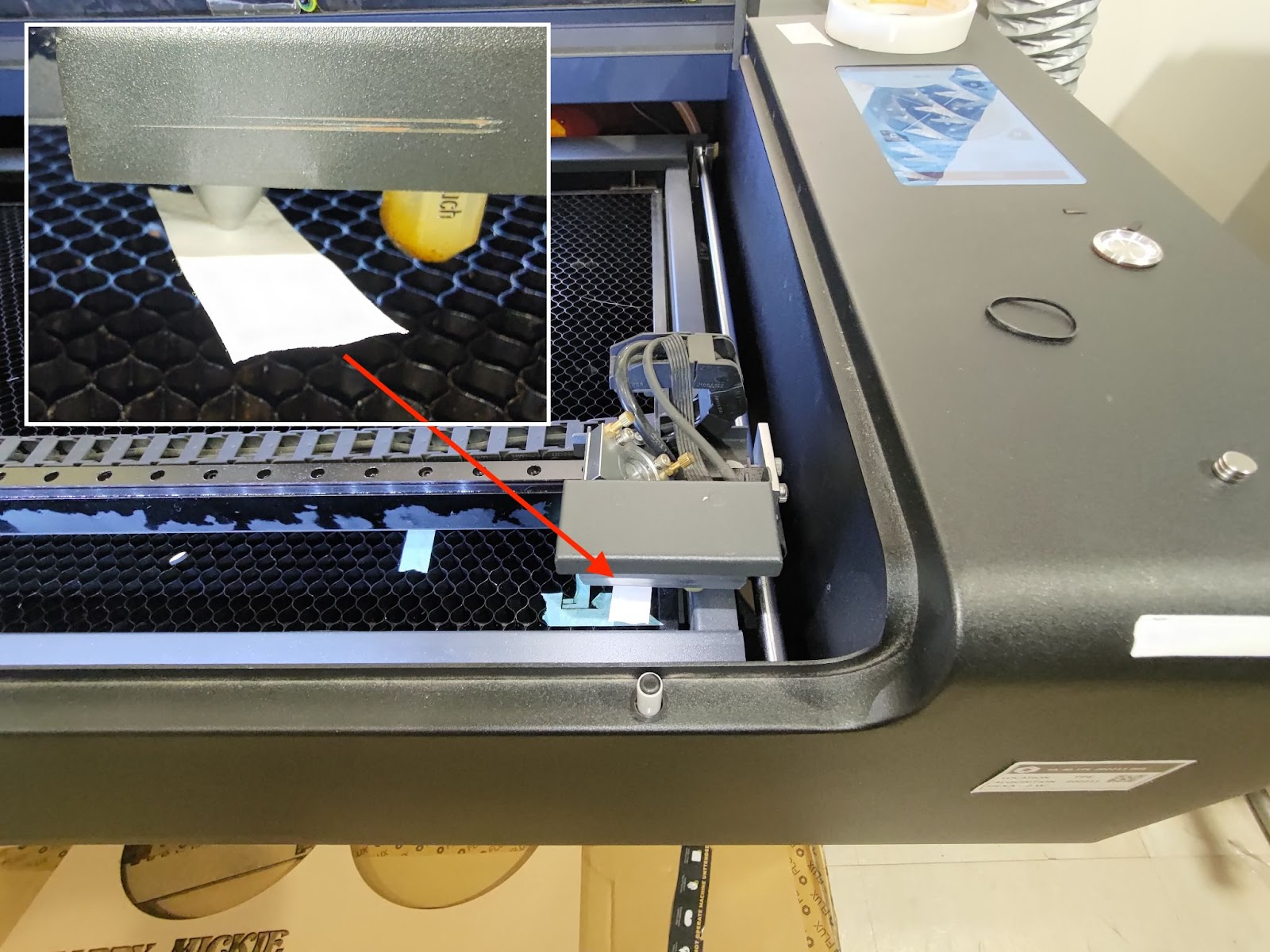

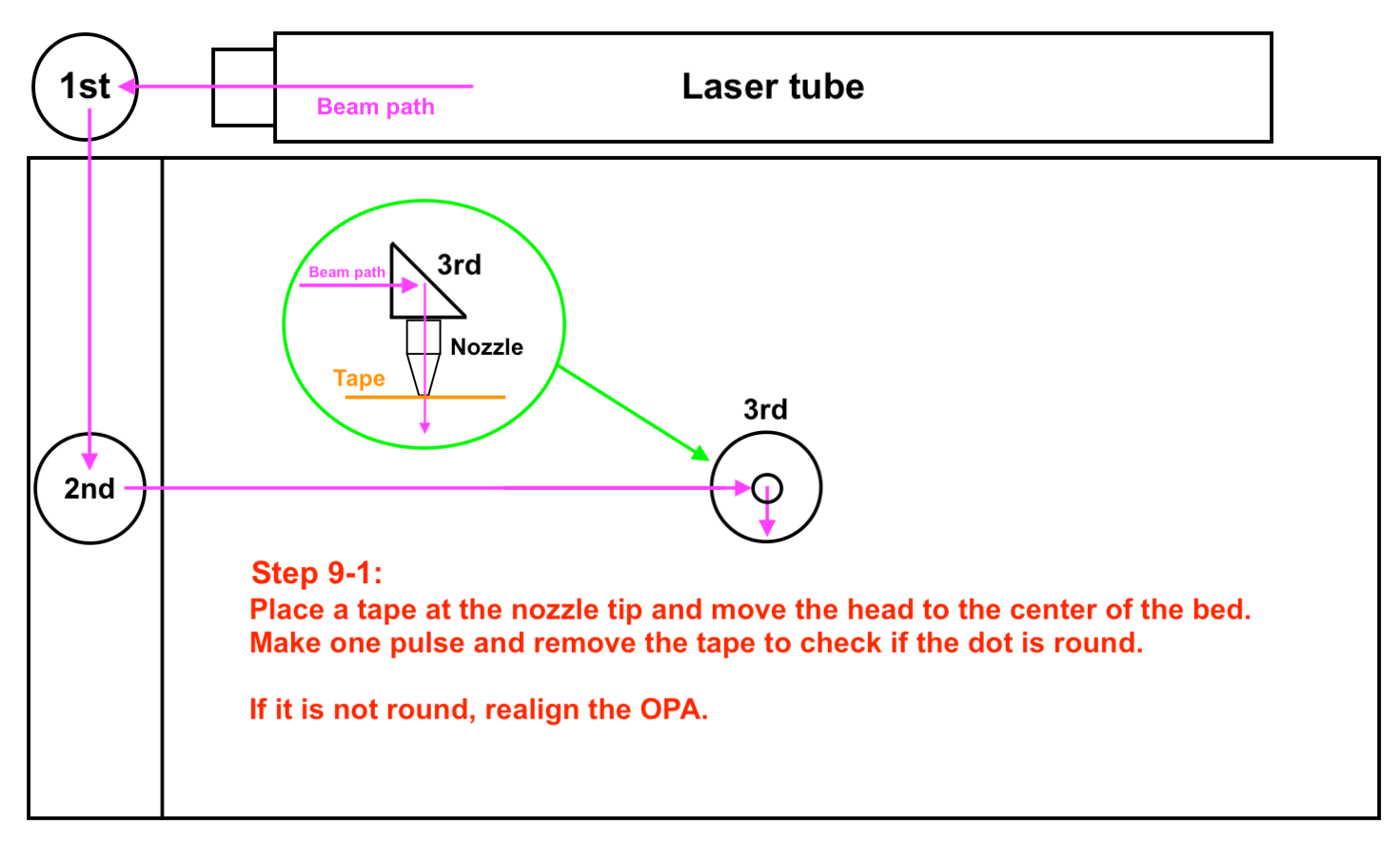

Étape 9-1 - Vérifiez le trajet de l'axe Z au centre du lit

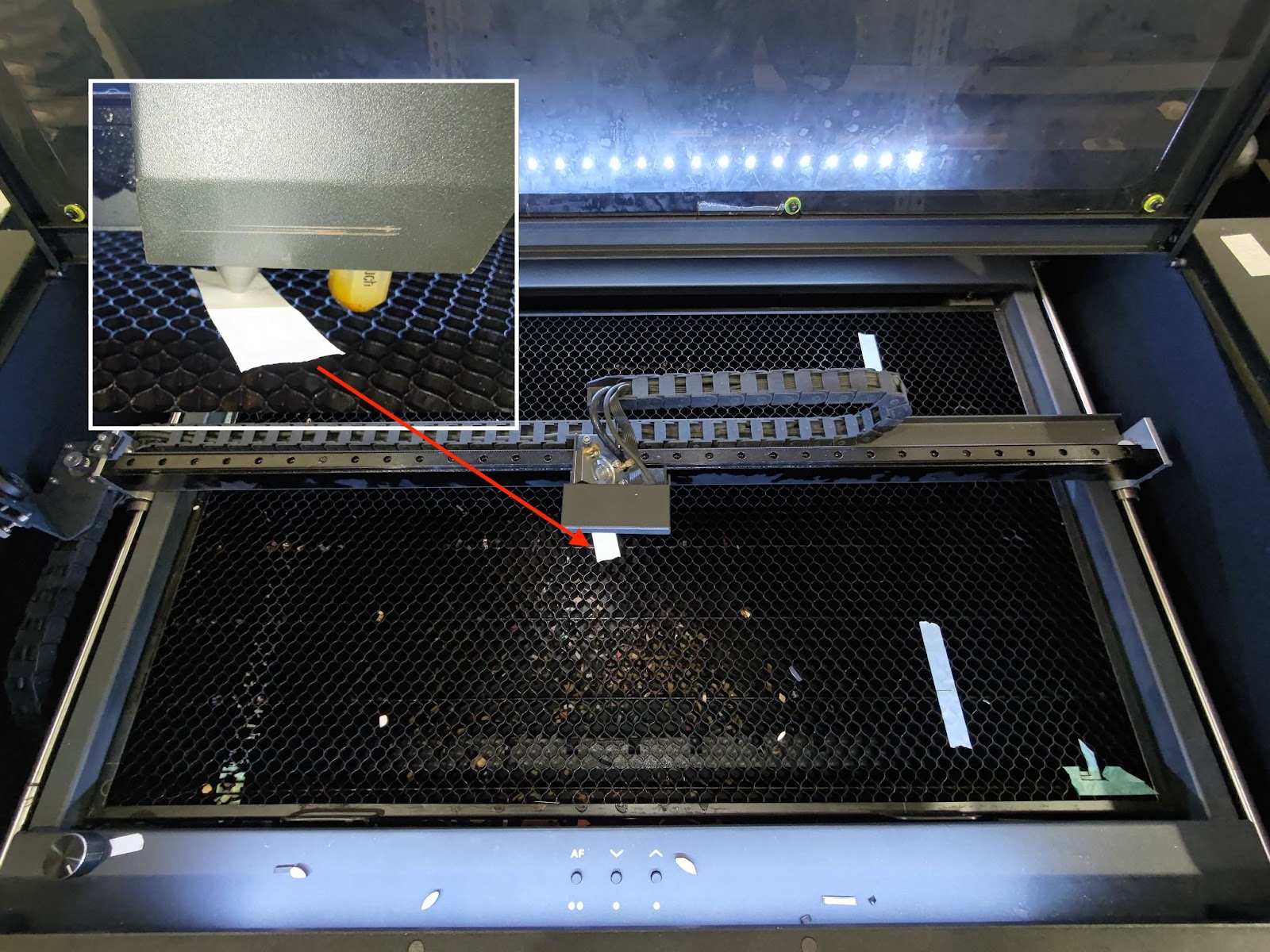

Placez un ruban adhésif à une couche sur la pointe de la buse et déplacez la tête laser au centre du lit puis faites une impulsion.

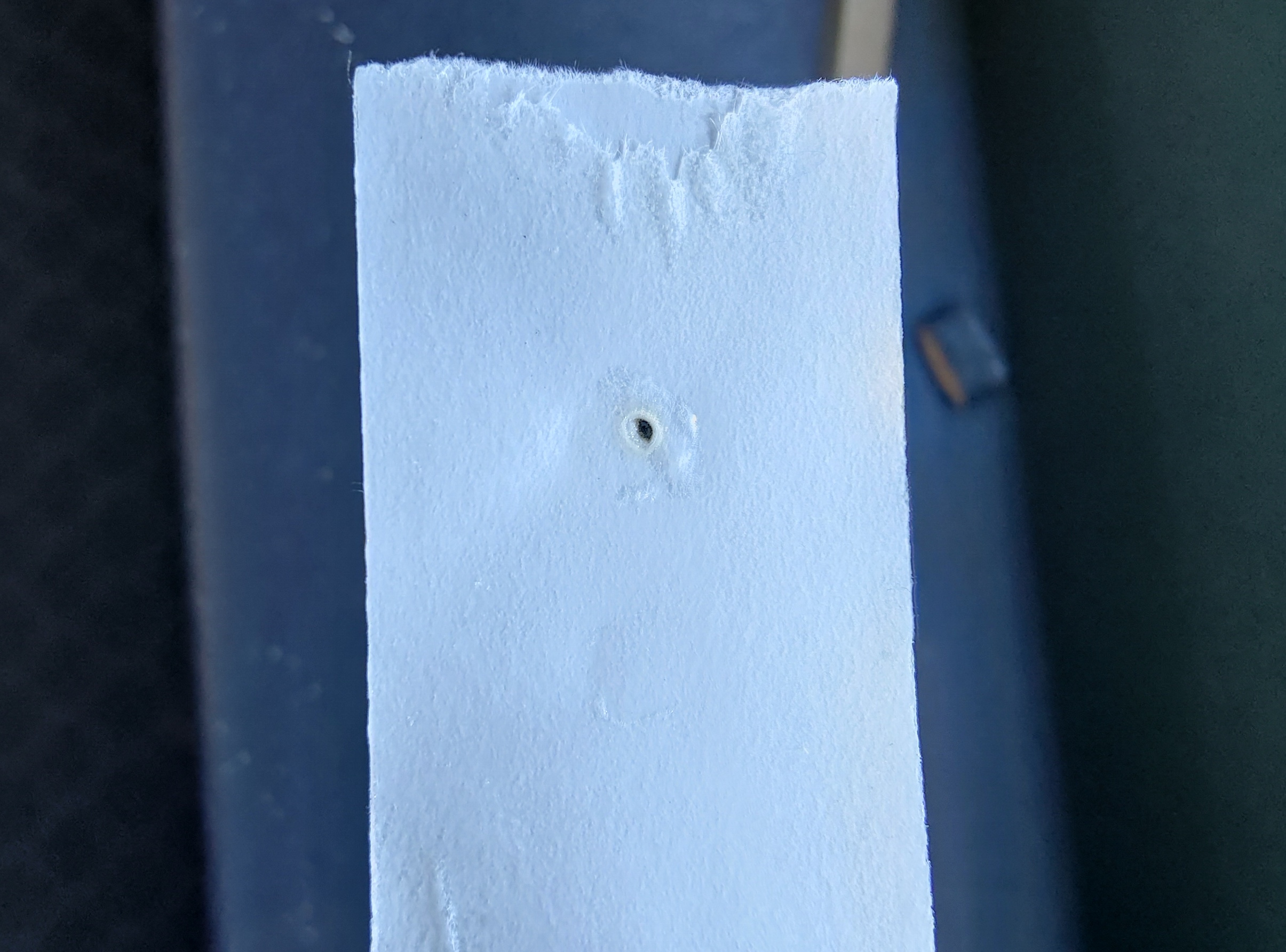

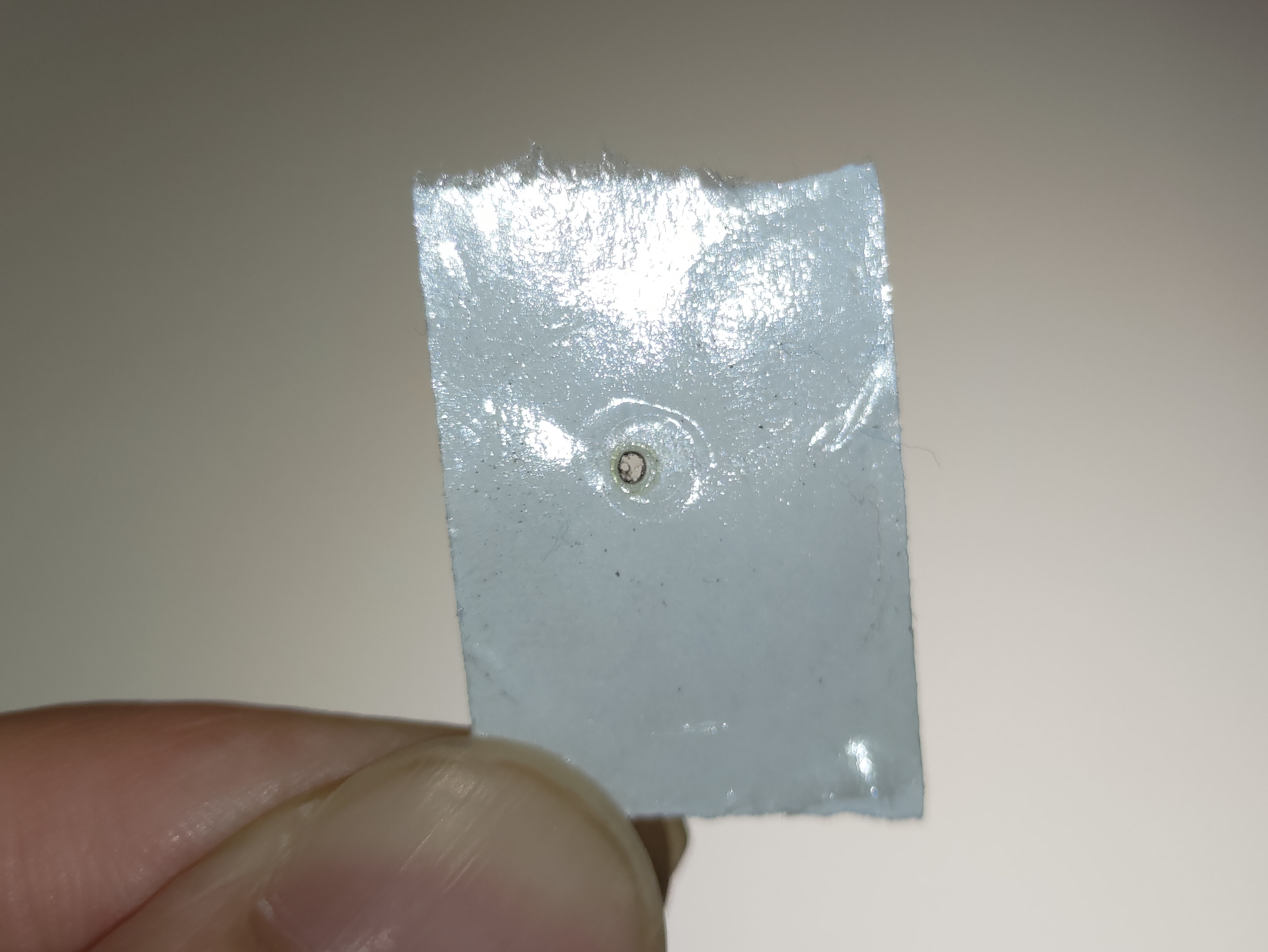

Retirez le ruban adhésif et vérifiez si le point est rond.

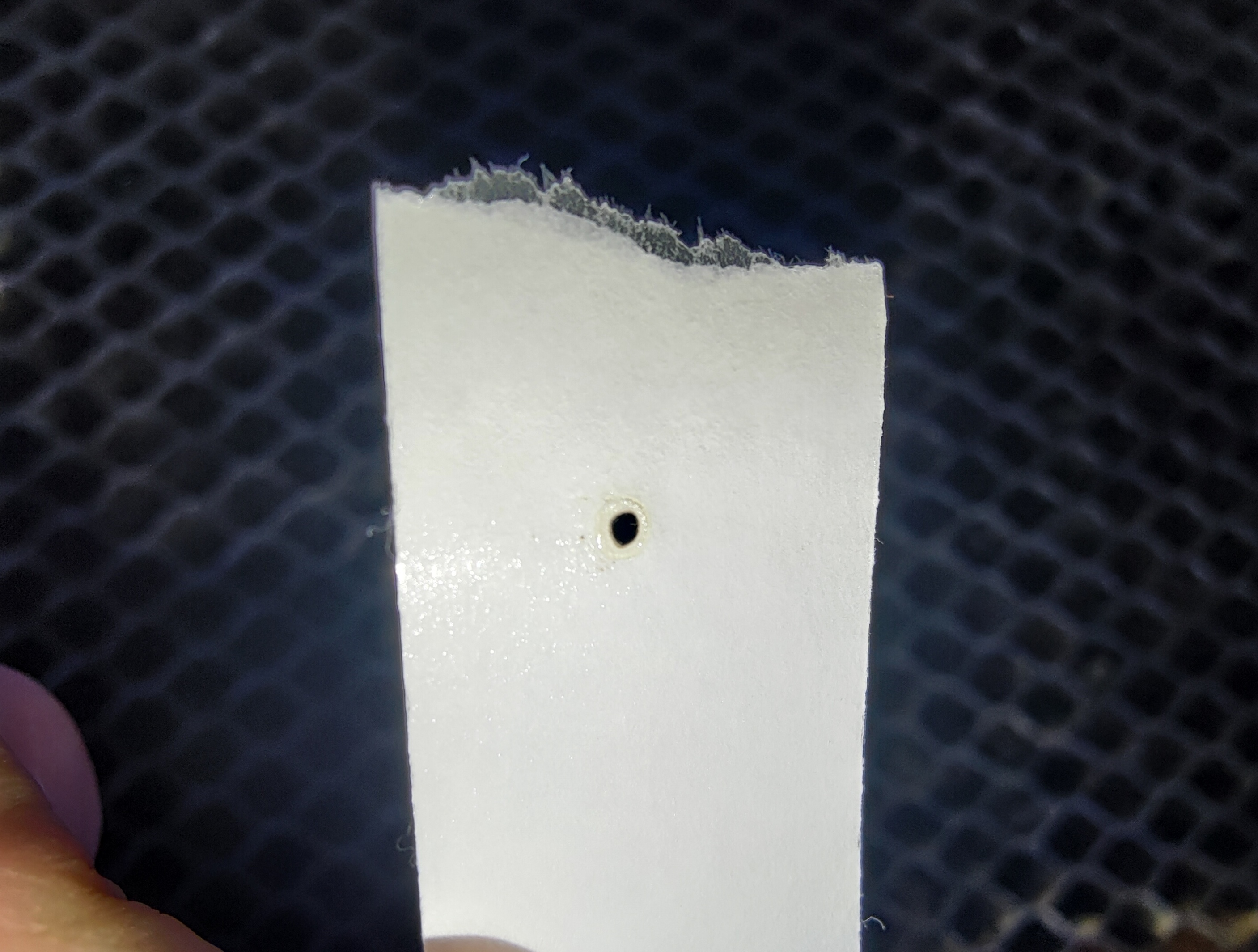

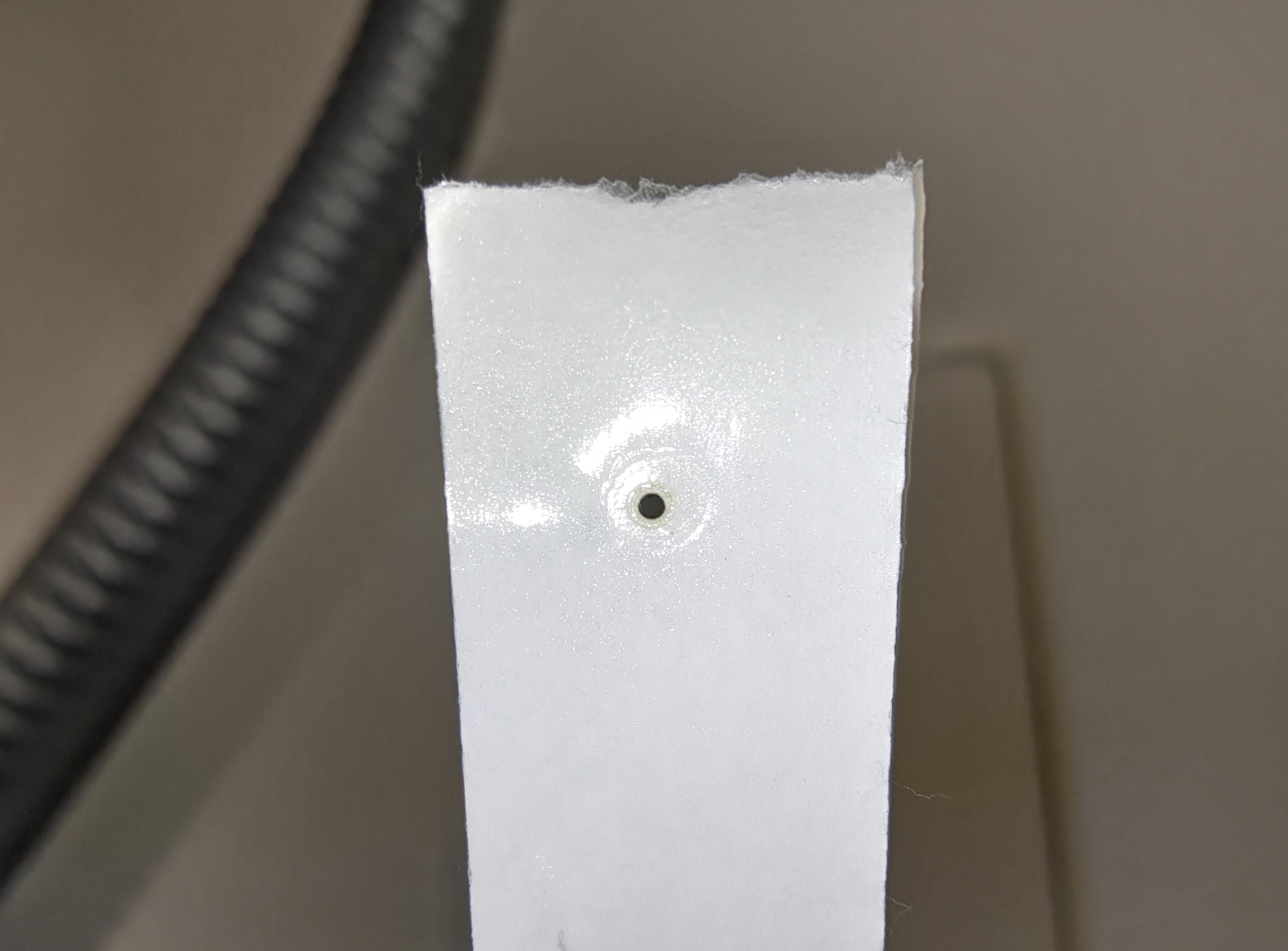

Bon exemple :

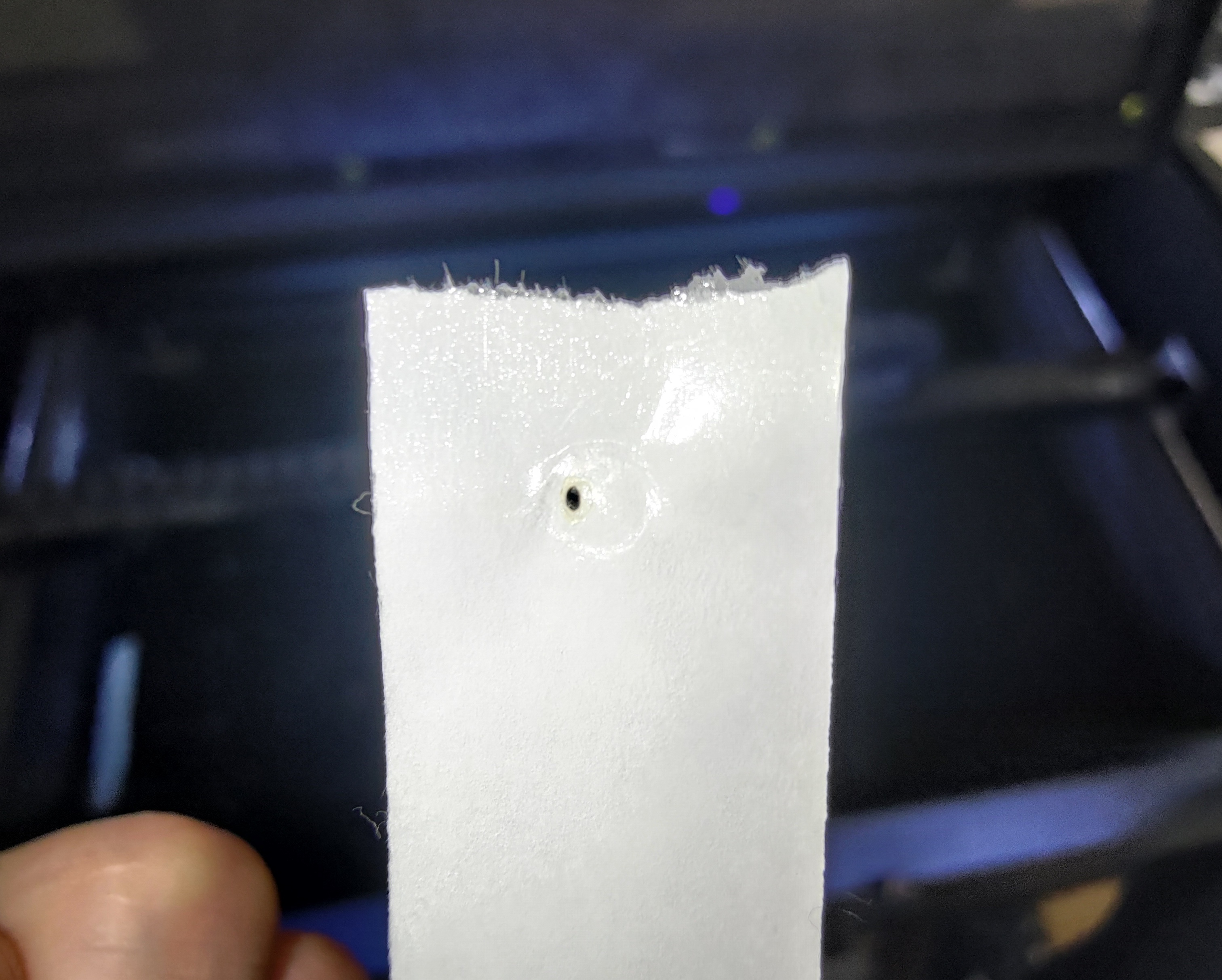

Mauvais exemples :
- Si votre point est rond, passez à l'étape 9-3
- Si votre point n'est pas rond, passez à l'étape 9-2 pour réaligner le trajet optique du 3ème miroir au lit (axe Z), qui n'est pas suffisamment position du point.
- Si vous ne trouvez pas de points sur le ruban, veuillez vous référer aux instructions pour un réglage avancé. [4-13 Réglage avancé du trajet optique]
Étape 9-2 - Ajustez le trajet de l'axe Z au centre du lit
Cette étape vous apprendra comment aligner le trajet position du point du 3ème miroir au lit en ajustant les vis sur le 3ème miroir.
Il y a trois vis sur le 3ème miroir, et les tourner dans le sens horaire ou antihoraire changera le trajet position du point du faisceau, ce qui signifie que la position du petit point sur le ruban changera.
Veuillez noter que chaque fois que vous ajustez la vis, le trajet peut changer. Pour assurer la précision, vous devez trouver une zone claire pour coller le ruban sur l'embout de la buse. Le ruban peut être réutilisé jusqu'à ce que toute la zone claire soit utilisée.
Étape 9-2-1 - Identifier la vis à ajuster
Déterminez la position du point position du point et ciblez la vis et son direction de rotation.
Tout d'abord, vous devrez connaître toute la zone dans laquelle le point peut se déplacer.
C'est en fait la même zone que l'embout de la buse. La marque pressée sur le ruban est la zone.
Ensuite, trouvez le nombre qui est similaire à votre position du point position du point
Schéma :
Avant d'ajuster la vis, veuillez apprendre à desserrer correctement l'écrou :
Utilisez les pinces pour tenir la vis, puis desserrez l'écrou avec la clé à double tête en tournant dans le sens antihoraire.
Pour #1 :
Le point position du point doit aller à droite pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis en haut à gauche devra être tournée dans le sens inverse des aiguilles d'une montre.
Veuillez vous référer à la photo ci-dessous.
Pour #2 :
Le point position du point doit descendre vers la droite pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis en haut à gauche devra être tournée dans le sens antihoraire pour aller à droite.
La vis en bas à droite devra être tournée dans le sens horaire pour descendre.
Veuillez vous référer à la photo ci-dessous.
Pour #3 :
Le point position du point doit descendre pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis en bas à droite devra être tournée dans le sens horaire pour descendre.
Veuillez vous référer à la photo ci-dessous.
Pour #4 :
Le point position du point doit descendre à gauche pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis supérieure droite devra être tournée dans le sens antihoraire.
Veuillez vous référer à la photo ci-dessous.
Pour #5 :
Le point position du point doit aller à gauche pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis supérieure gauche devra être tournée dans le sens des aiguilles d'une montre.
Veuillez vous référer à la photo ci-dessous.
Pour #6 :
Le point position du point doit monter à gauche pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis supérieure gauche devra être tournée dans le sens horaire pour aller à gauche.
La vis inférieure droite devra être tournée dans le sens antihoraire pour monter.
Veuillez vous référer à la photo ci-dessous.
Pour #7 :
Le point position du point doit monter pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis inférieure droite devra être tournée dans le sens antihoraire pour monter.
Veuillez vous référer à la photo ci-dessous.
Pour #8 :
Le point position du point doit monter à droite pour être rond et au centre.
En faisant face à l'avant de la machine :
La vis supérieure droite devra être tournée dans le sens horaire.
Veuillez vous référer à la photo ci-dessous.
Étape 9-2-2 - Serrer l'écrou après l'ajustement
Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens des aiguilles d'une montre.
Étape 9-3 - Vérifier la trajectoire de l'axe Z dans le coin inférieur droit du plateau
Placer une couche de ruban adhésif sur l'extrémité de la buse, déplacer la tête laser vers le coin inférieur droit du plateau, et faites une impulsion.
Retirez le ruban adhésif et vérifiez si le point est rond.
(Il est normal que le point du coin soit plus petit que le point central. Veuillez vous référer aux exemples ci-dessous.)
Bon exemple :
Exemples acceptables :
Mauvais exemples :
- Si votre point n'est pas rond, revenez à l'étape 9-4 pour réaligner le chemin optique du 3ème miroir au plateau (axe Z) qui n'est pas suffisamment position du point.
- Si votre point est rond, passez à l'étape 9-5.
Étape 9-4 - Ajuster la trajectoire de l'axe Z au coin inférieur droit du plateau
- Reportez-vous à l'étape 9-2 et effectuez l'ajustement. La méthode d'ajustement est la même que pour ajuster le point au centre du plateau.
- Veuillez revérifier le point position du point au centre après avoir ajusté le coin inférieur droit.
S'il n'est pas possible d'obtenir des points ronds aux deux positions simultanément, ignorez l'ajustement du coin inférieur droit, passez à l'étape 9-5, et reprenez à l'étape 10.
Étape 9-5 - Récupérer les rubans adhésifs de l'extrémité de la buse (axe Z)
Placer une couche de ruban adhésif sur l'extrémité de la buse, déplacer la tête laser au centre du plateau, et faites une impulsion.
Retirez le ruban adhésif du buse et placez-le sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
Placez un autre ruban adhésif à une couche sur l'extrémité de la buse, déplacer la tête laser vers le coin inférieur droit du plateau, et faites une impulsion.
Retirez le ruban adhésif de la buse et placez-le sur le papier.
Notez la position et le nombre d'impulsions comme sur la photo ci-dessous.
######################################################################
Le processus d'ajustement du trajet optique est maintenant terminé.
- Si vous n'avez pas de problème avec la machine, vous pouvez vous arrêter ici, et les rubans collectés peuvent être jetés.
- Si vous avez un problème d'alignement ou de sortie laser, veuillez passer à l'étape 10 et conserver les rubans collectés pour le dépannage et le signalement.
######################################################################
Étape 10 - Collecte des rubans adhésifs et vérification du type de buse
Si votre alignement du trajet optique est correct mais que la machine présente d'autres problèmes, veuillez contacter votre revendeur local et conserver les rubans adhésifs collectés, qui pourront être partagés à la demande du revendeur.
Si vos points verticaux ne sont pas alignés simultanément aux deux positions, veuillez passer à Étape 10-1 pour vérifier votre type de buse.
Étape 10-1 - Vérification du type de buse
Veuillez vous référer à l' article pour démonter le bouclier et la lentille de focalisation afin de vérifier le type de votre buse.

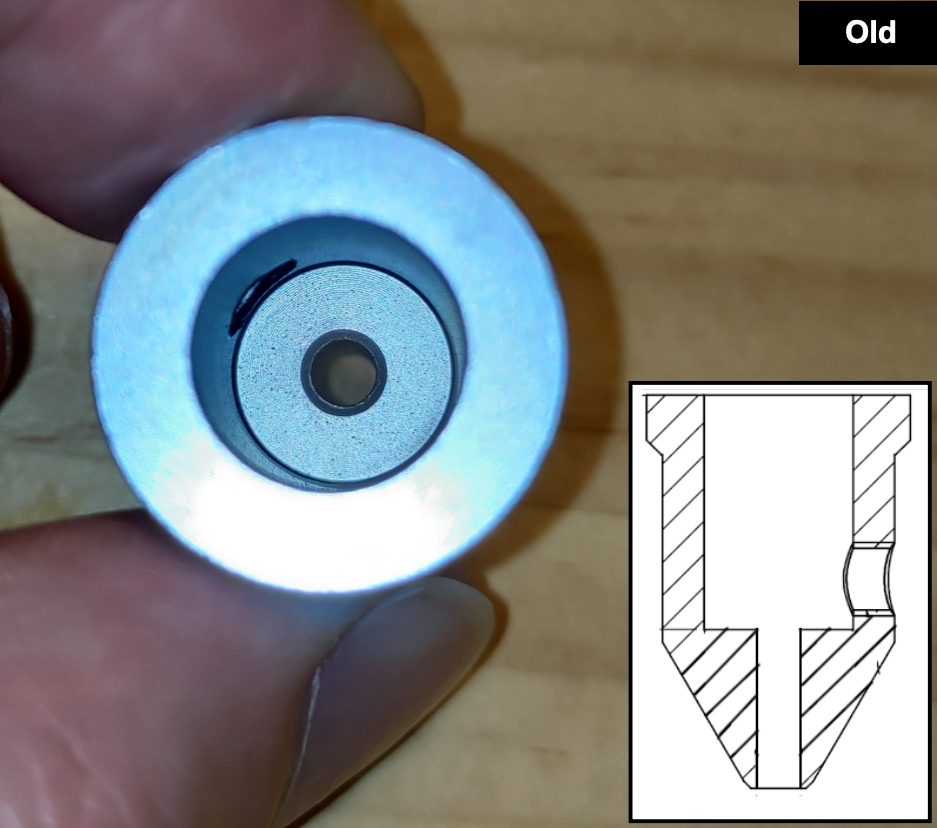

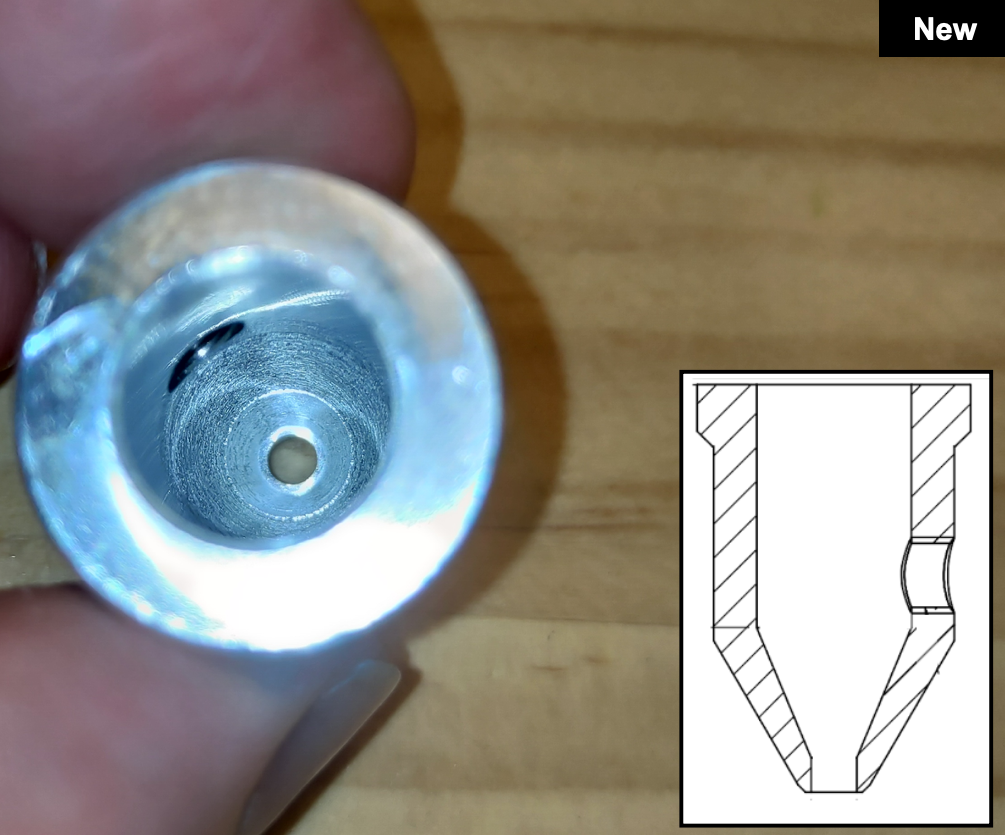

Le nouveau type de buse disposera d'un espace intérieur élargi, offrant une plus grande tolérance sur l'OPA, ce qui facilitera l'alignement du trajet optique avec ce nouveau modèle.
- Si vous avez un ancien type, veuillez prendre une photo et informer votre revendeur pour qu'il vous envoie un nouveau type de buse et passez à l'étape 10-2 pour collecter plus de rubans adhésifs.
- Si vous disposez déjà du nouveau type de buse, veuillez passer cette étape et procéder directement à l'étape 10-2 pour collecter plus de rubans adhésifs.
Étape 10-2 - Collecte de ruban adhésif
- Utilisez un morceau de ruban adhésif double couche. Faites le premier point au coin supérieur gauche avec trois impulsions laser.
- Gardez le ruban adhésif et faites le deuxième point dans le coin supérieur droit avec 3 impulsions laser.
- Récupérez le premier ruban adhésif. Notez la position et le nombre d'impulsions :
- Utilisez un autre nouveau morceau de ruban adhésif double couche. Faites le premier point au coin inférieur gauche avec trois impulsions laser.
- Gardez le ruban adhésif et faites le deuxième point dans le coin inférieur droit avec 3 impulsions laser.
- Récupérez le dernier ruban adhésif. Notez la position et le nombre d'impulsions.
- Enfin, prenez une photo plus rapprochée des points de la buse.
Après avoir collecté les rubans adhésifs, veuillez passer à l'étape 11 pour signaler le problème à votre revendeur.
Étape 11 - Contacter le revendeur local ou le support FLUX
- Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service client]
Les informations recueillies, telles que les photos ou vidéos illustrant le problème de votre machine décrit dans cet article, devront être partagées avec le revendeur ou le support FLUX.
#END
Commentaires
0 commentaire
Vous devez vous connecter pour laisser un commentaire.
