4-10 Remplacement du tube laser

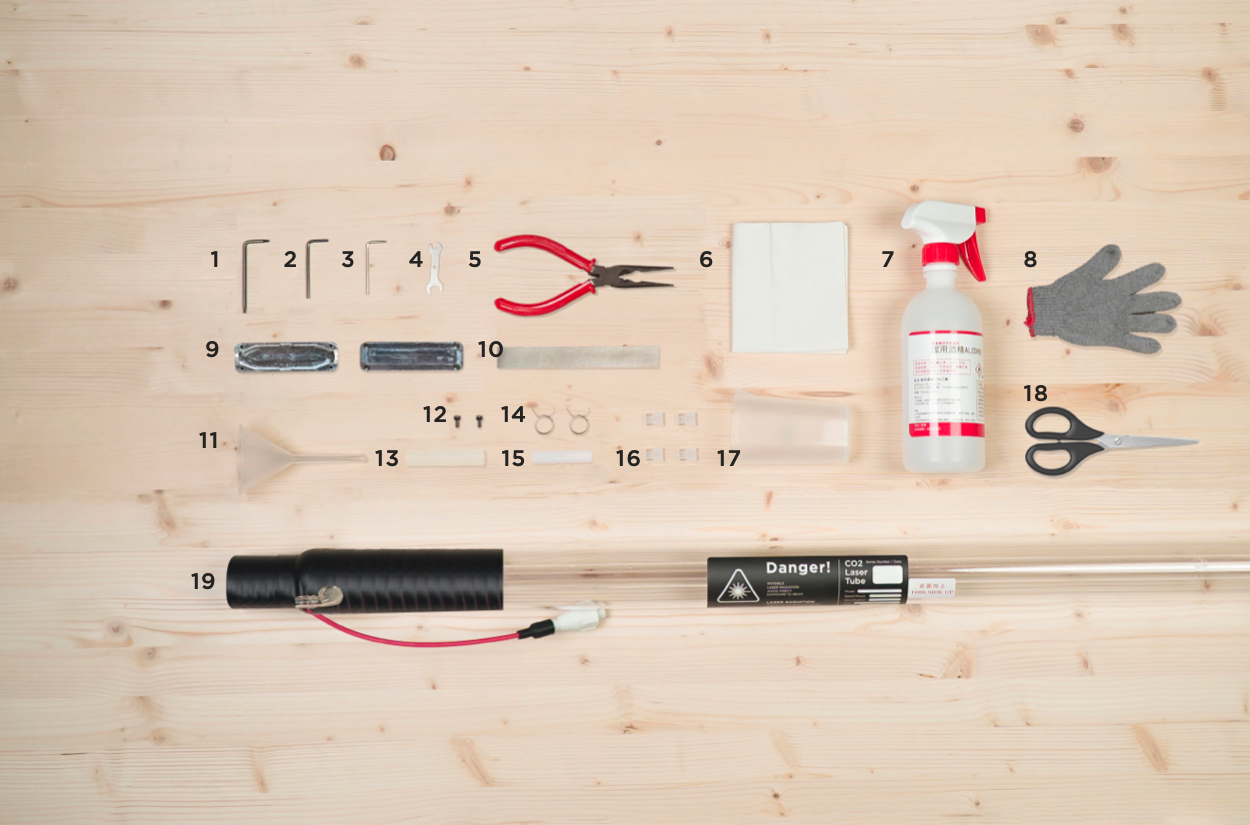

Étapes de remplacement

0. Débranchez l'alimentation et ouvrez le châssis

1. Veuillez d'abord débrancher le cordon d'alimentation, puis remplacer le tube laser.

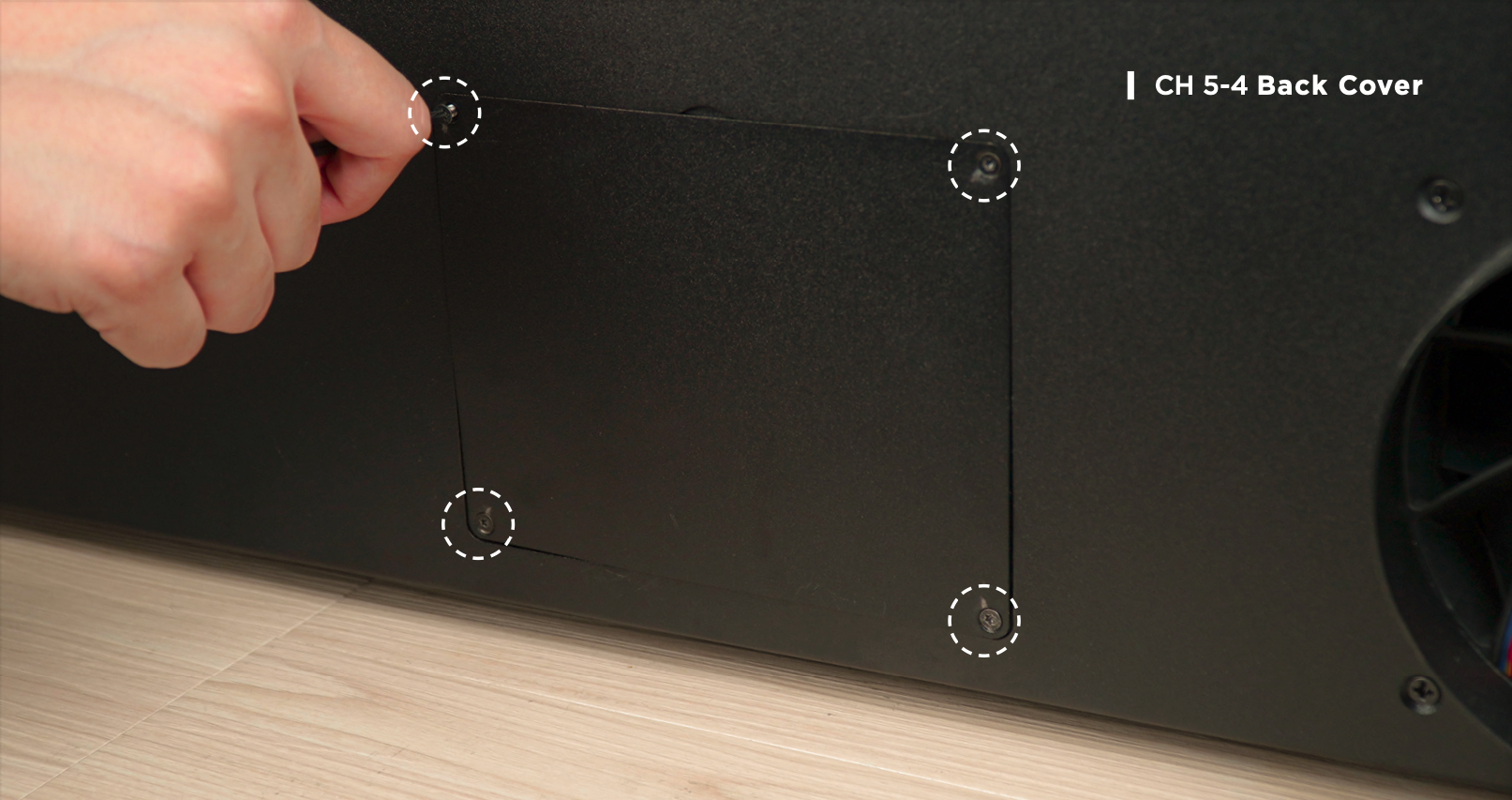

2. Veuillez utiliser le tournevis Torx pour retirer les 2 vis de chaque côté du capot arrière et soulever le capot.
3. Vous pouvez d'abord enlever la poussière du châssis arrière, puis remplacer le tube laser. Utilisez un aspirateur ou un pistolet à air comprimé pour enlever la poussière du châssis arrière, puis utilisez un essuie-tout ou un chiffon imbibé d'alcool pour essuyer la zone sale et attendez que le châssis soit sec avant de procéder à l'opération suivante.

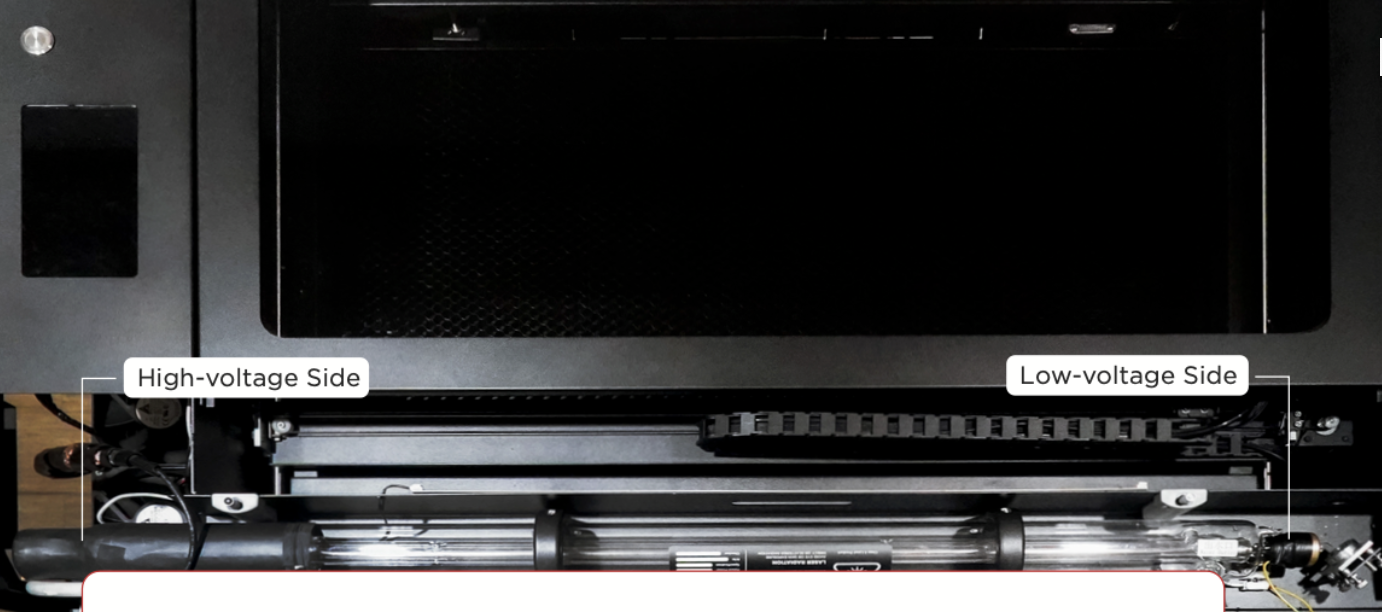

4. Le tube laser a deux extrémités. Le côté haute tension ("High-voltage") est proche de l'écran et le côté basse tension ("Low-voltage") est proche du miroir réfléchissant.
5. Veuillez placer un chiffon ou un essuie-tout des deux côtés de la haute et de la basse tension pour éviter d'endommager la machine en cas d'infiltration d'eau.

1. Débranchez les fils du tube laser :

a. Coupez et détachez

Si ce n'est pas la première fois que vous remplacez un tube, veuillez passer cette étape et retirer directement l'aluminium avec une clé Allen de 2,5 mm.

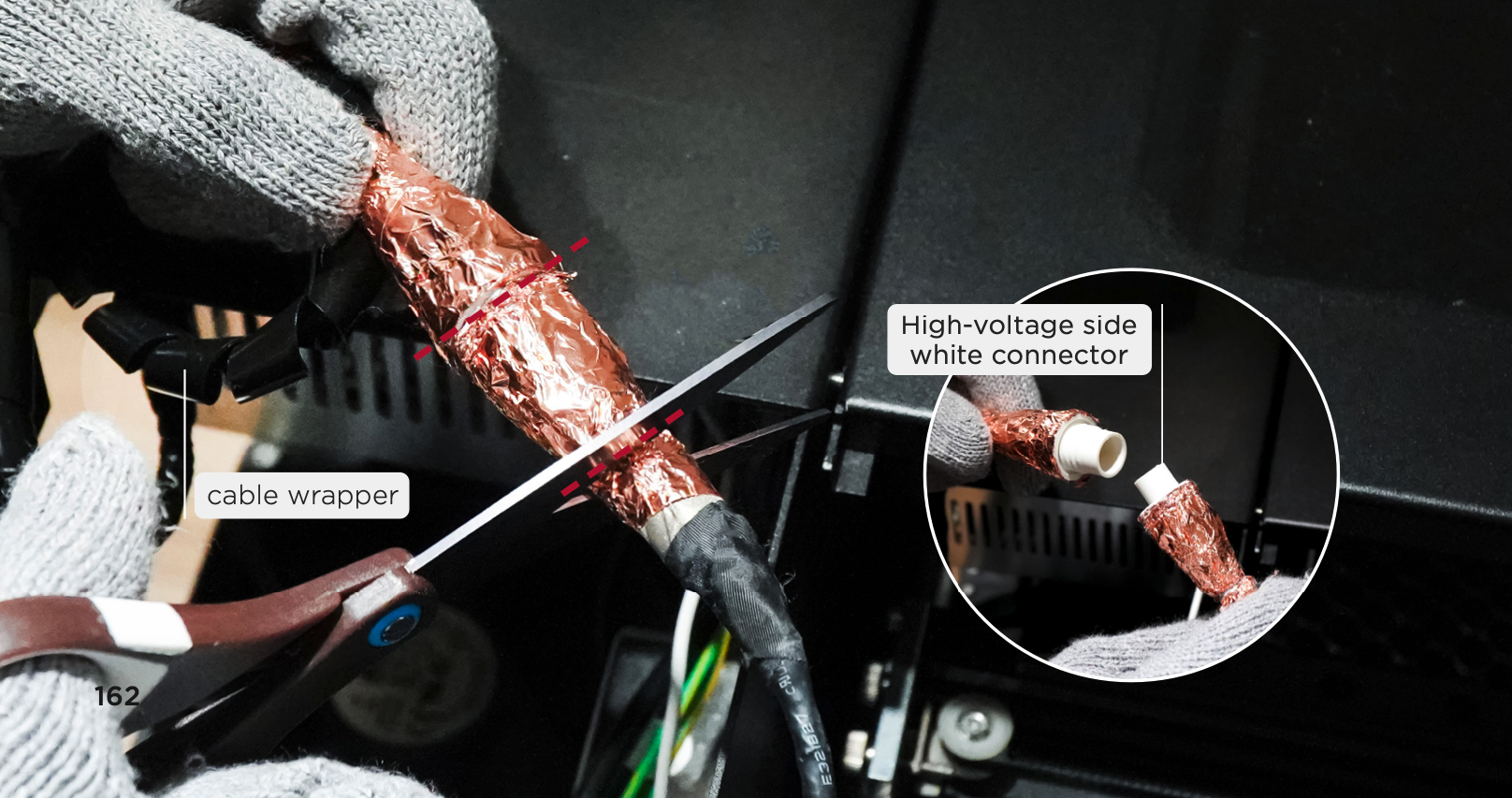

1. Veuillez porter les gants fournis
2. Retirez l'enveloppe du câble
3. Coupez la partie en cuivre avec des ciseaux
4. Détachez le connecteur blanc du côté haute tension

b. Débranchez les fils du tube laser

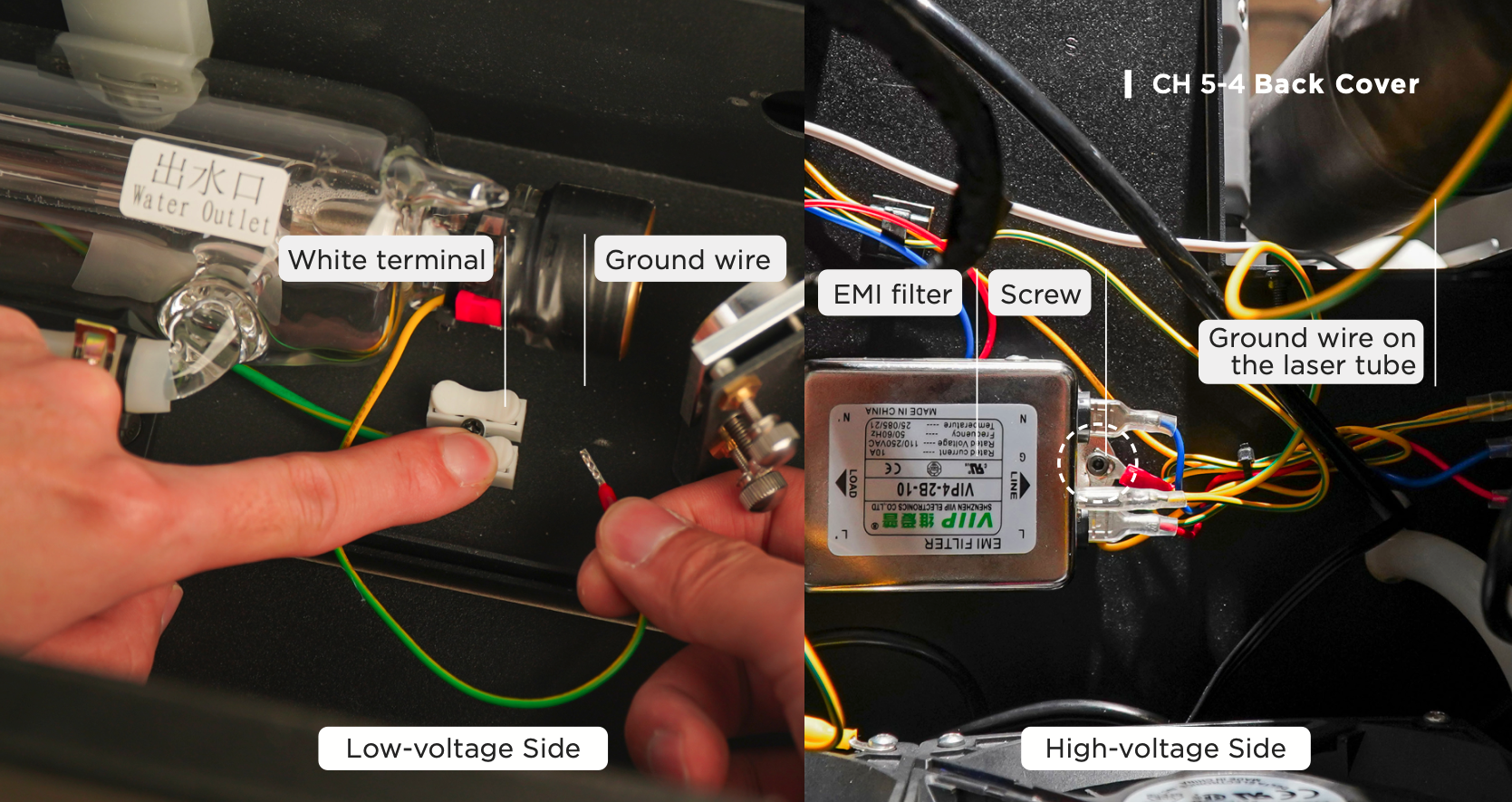

Appuyez sur la borne blanche et retirez le fil de terre

c. Retirez le fil de terre du côté haute tension

Utilisez la clé Allen de 2,5 mm pour desserrer les vis du filtre EMI. Ensuite, retirez le fil de terre connecté au tube laser.

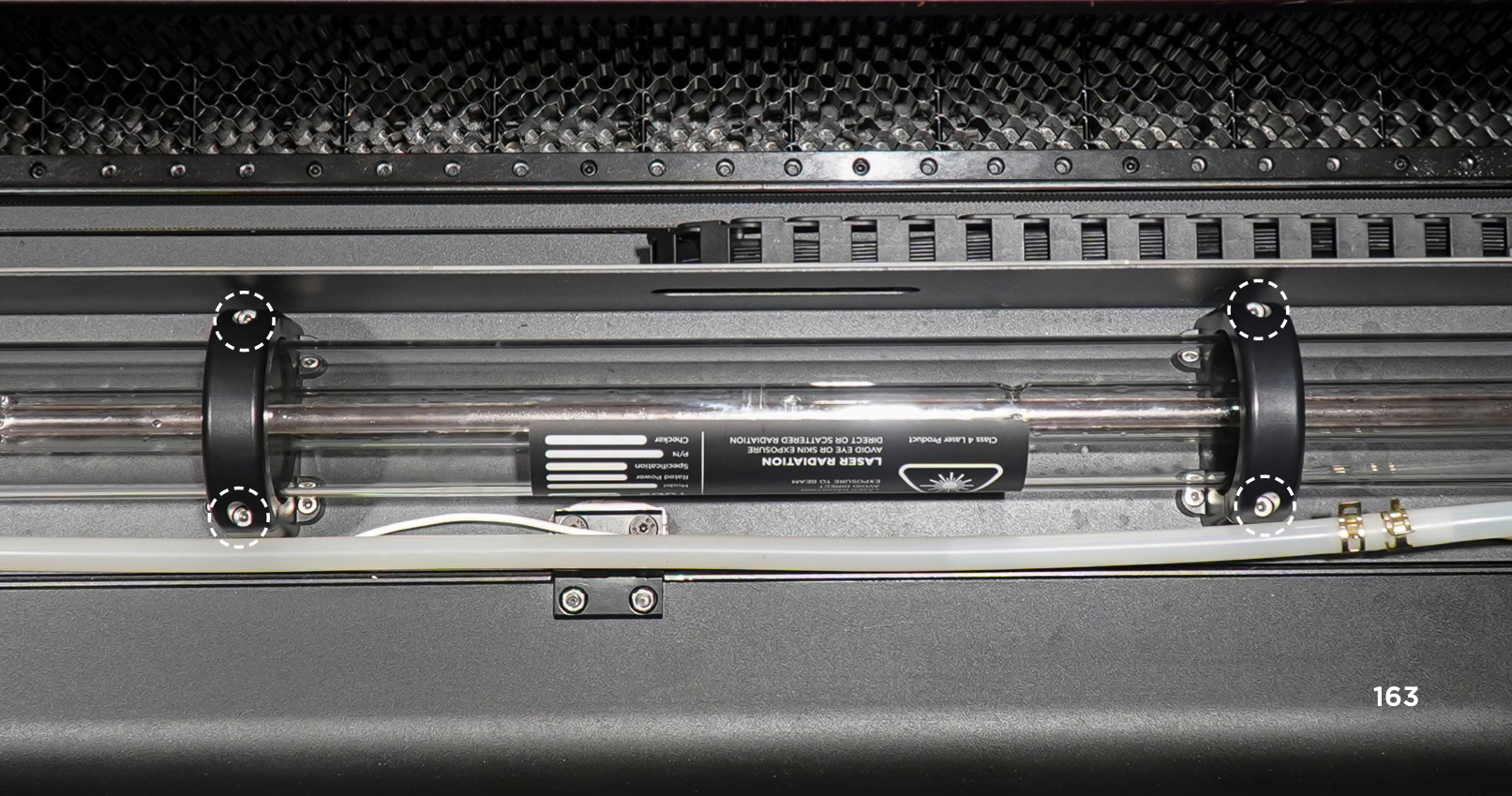

2. Desserrez les supports du tube laser

Utilisez la clé Allen de 3 mm pour desserrer un total de 4 vis sur les supports du tube laser.

3. Détachez les tuyaux d'eau

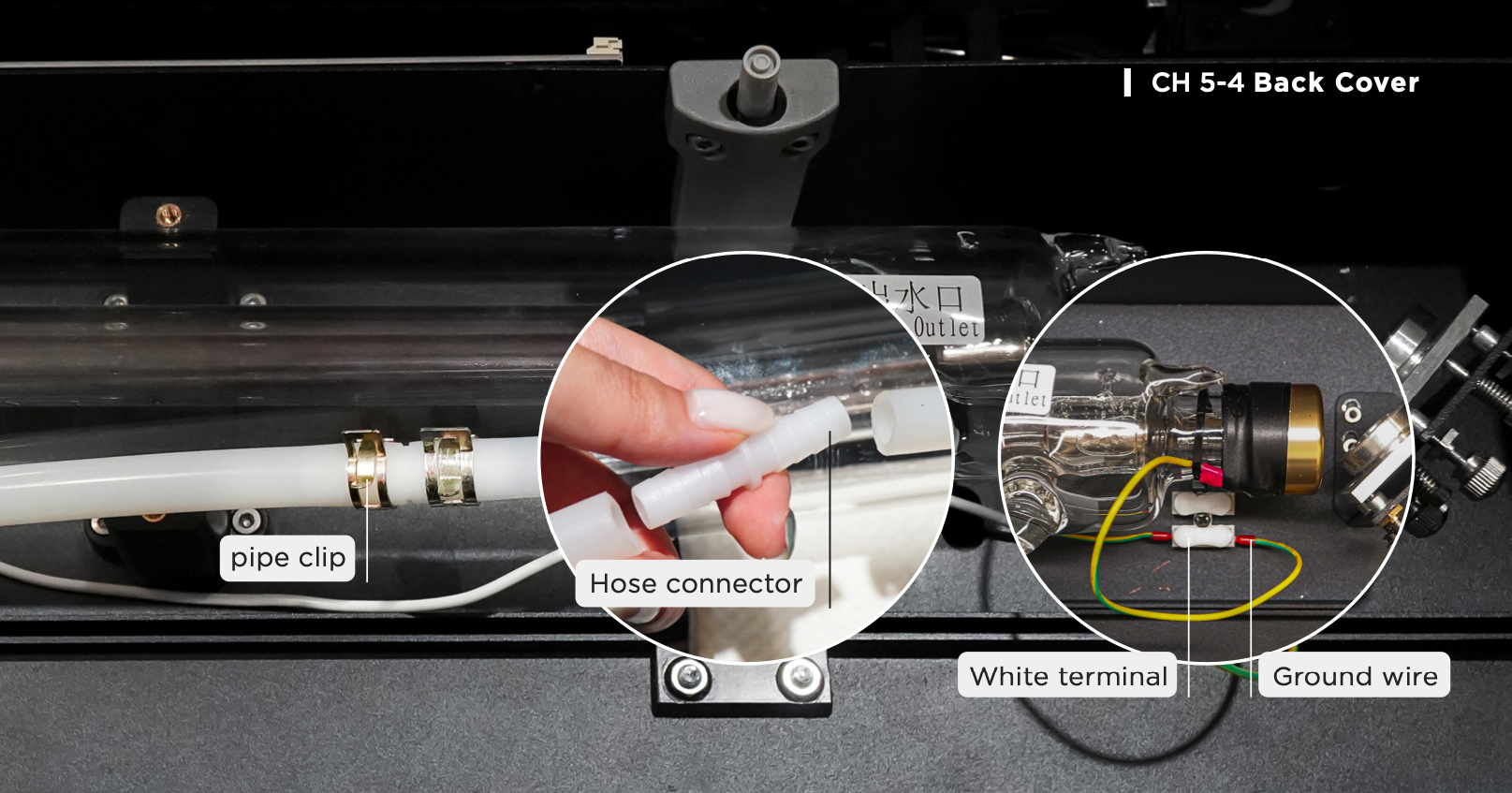

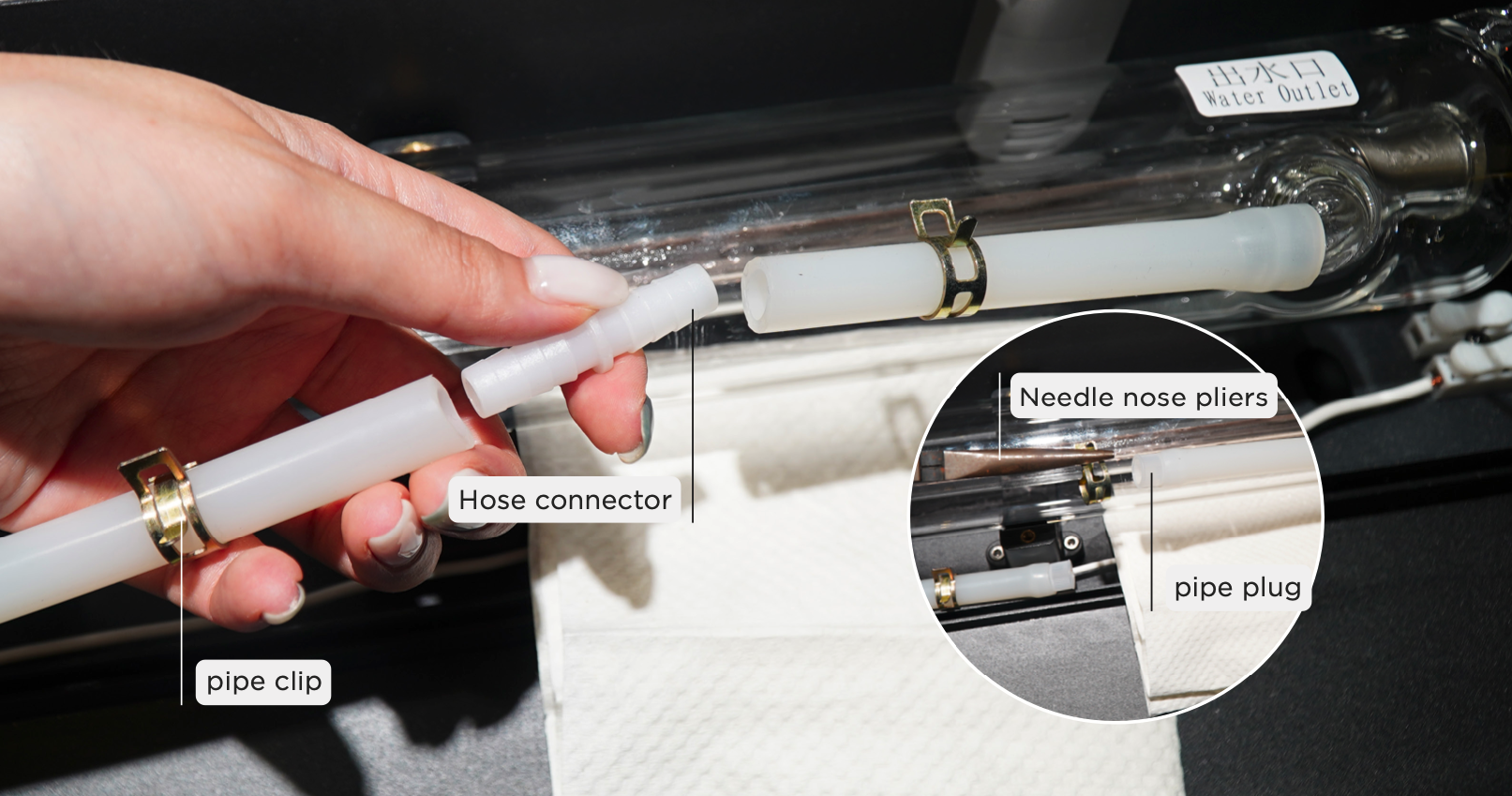

a. Déplacez-vous du côté basse tension.

1. Poussez le collier vers l'extérieur avec les pinces à bec effilé
2. Retirez le connecteur de tuyau et mettez-le de côté pour une utilisation ultérieure
3. Retirez le clip de tuyau sur le tuyau court et mettez-le de côté pour une utilisation ultérieure
4. Assurez-vous que les deux ouvertures des tuyaux d'eau sont insérées dans le bouchon de tuyau pour éviter les fuites d'eau.

⚠️ Assurez-vous de placer une serviette, un chiffon ou un essuie-tout sous le côté haute tension et basse tension. Une fuite d'eau entraînera un dysfonctionnement de la machine.

b. Détachez le tuyau d'eau du côté haute tension

Le tube laser peut se déplacer des sièges de support de tube vers le couvercle arrière, il sera plus facile de retirer le tuyau.

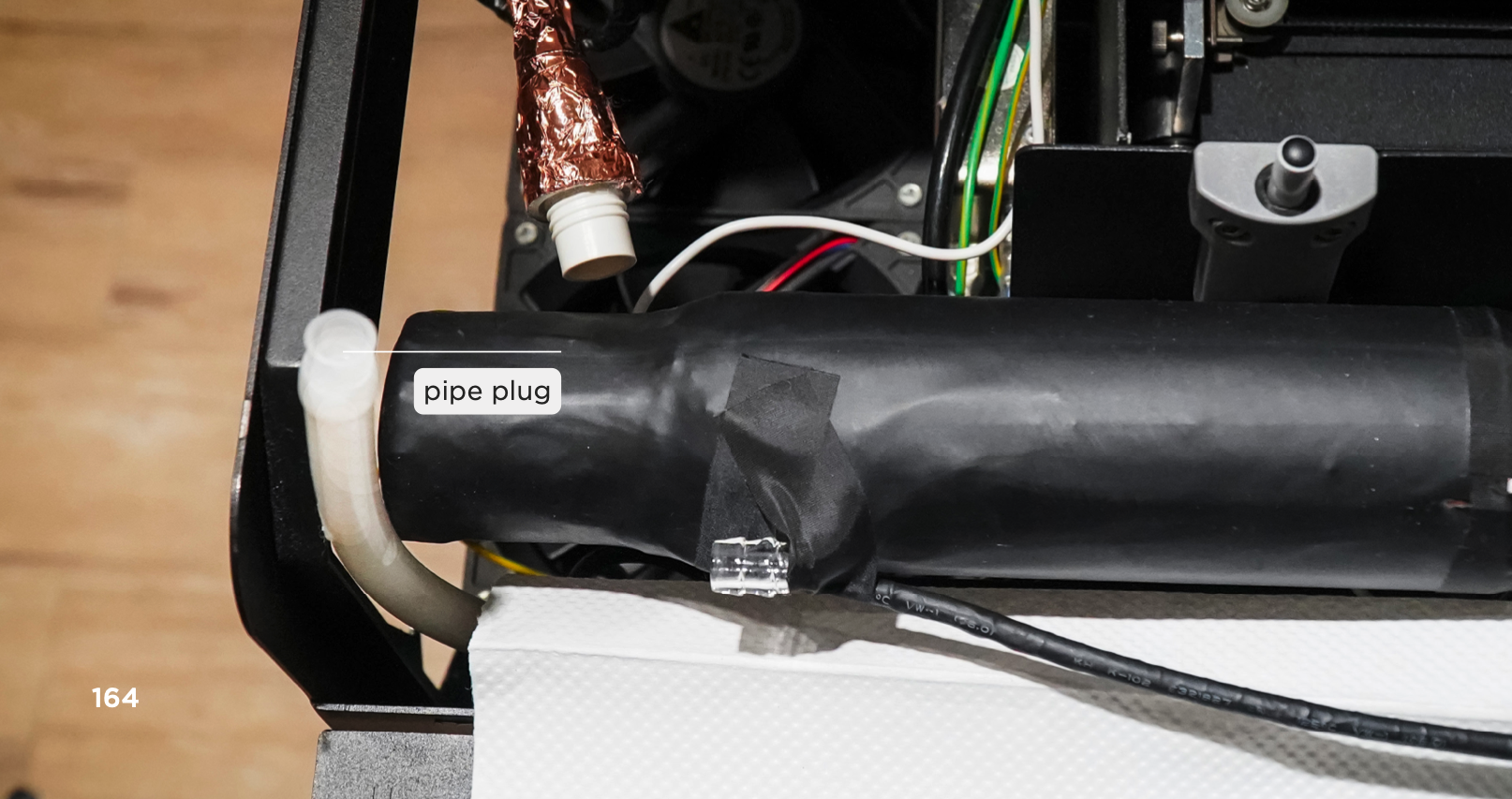

c. Insérez le bouchon de tuyau après l'avoir détaché

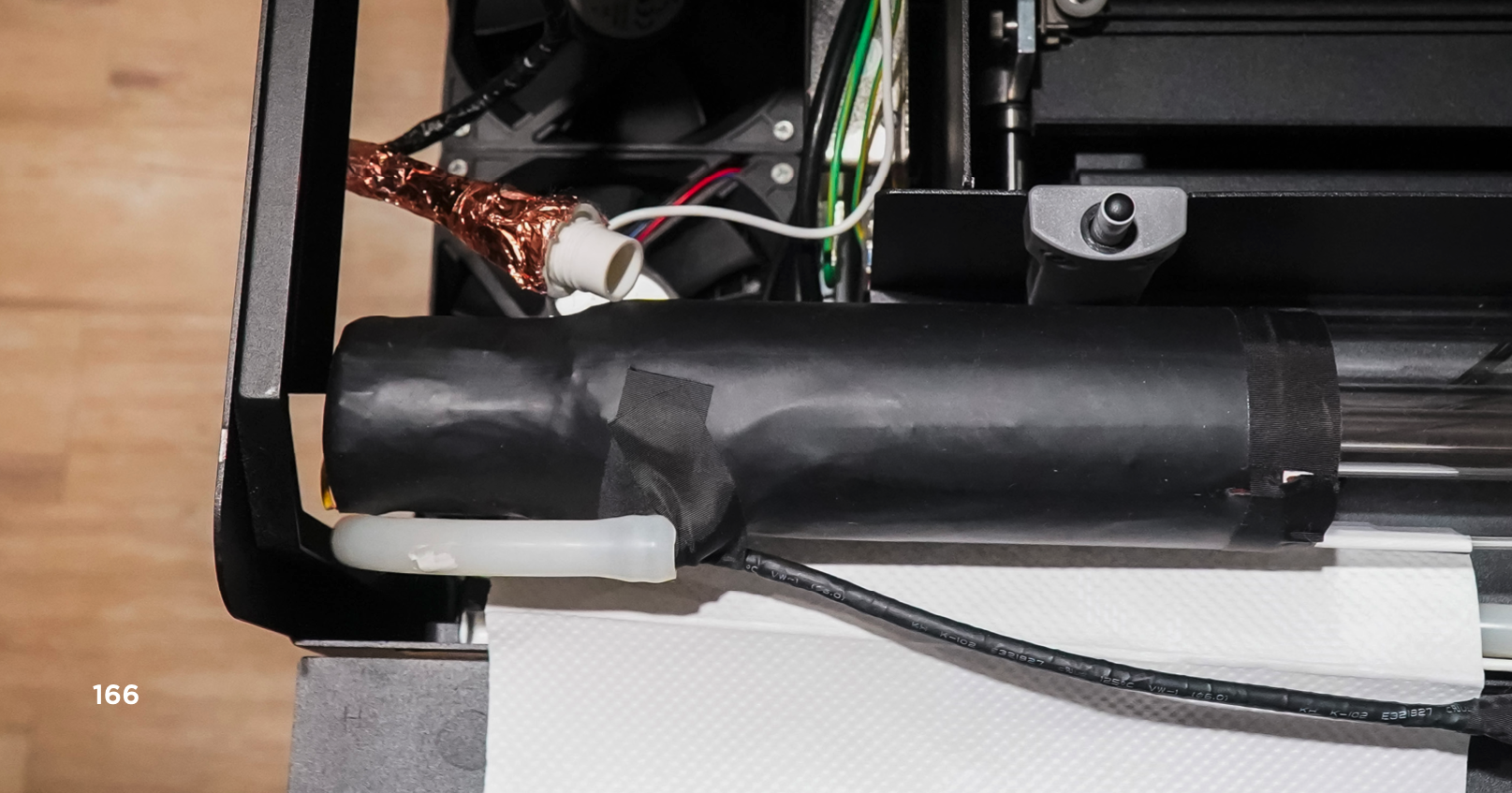

d. Insérez le tuyau d'eau fourni et branchez-le dans l'entrée d'eau du tube laser pour éviter les fuites d'eau

⚠️ Évitez tout contact des pièces de la machine avec l'eau. En cas de fuite ou d'écoulement d'eau, laissez la machine sécher complètement avant de la démarrer.

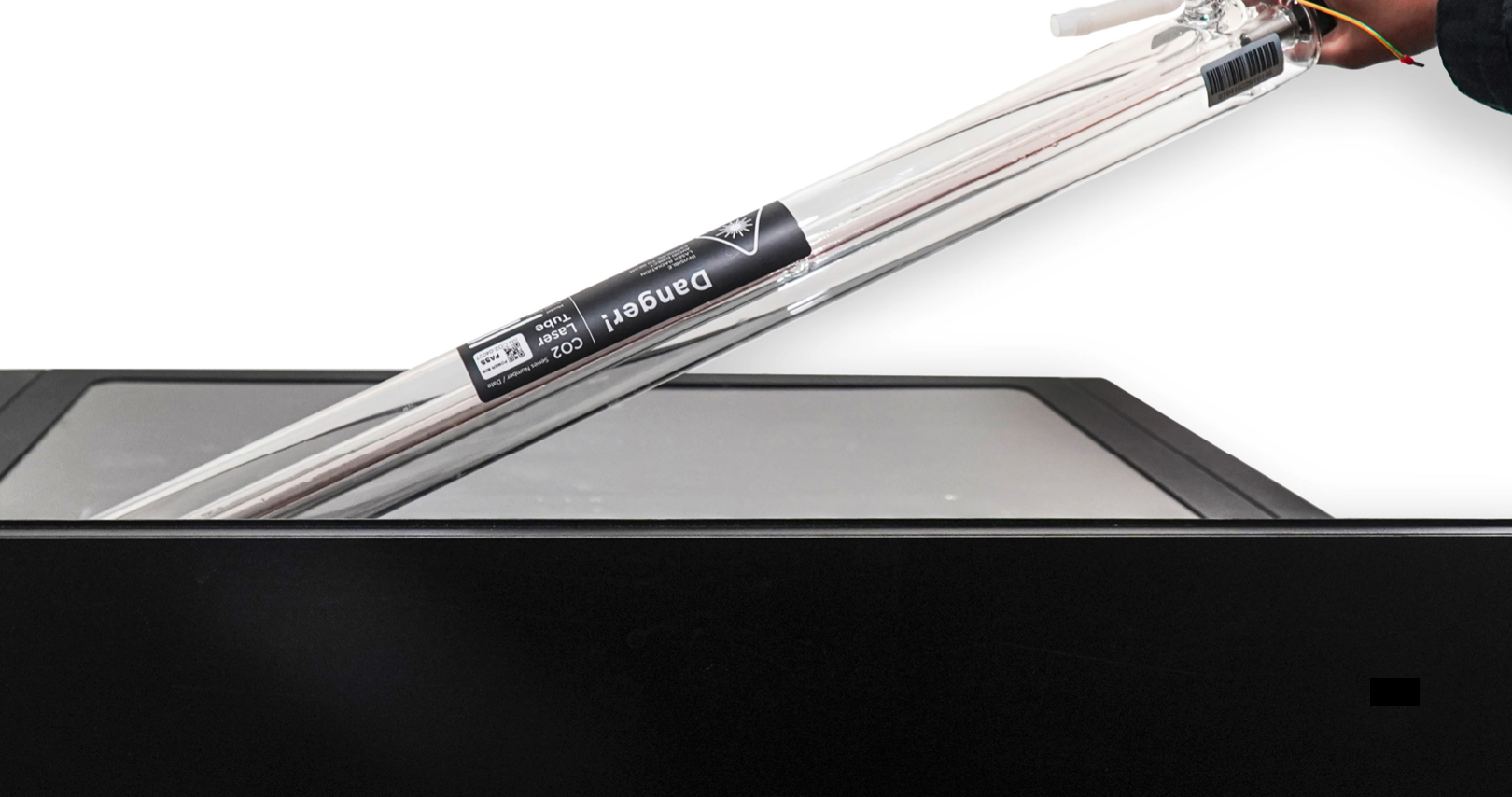

4. Retirez le tube laser



5. Placez le nouveau tube laser et le tuyau d'eau

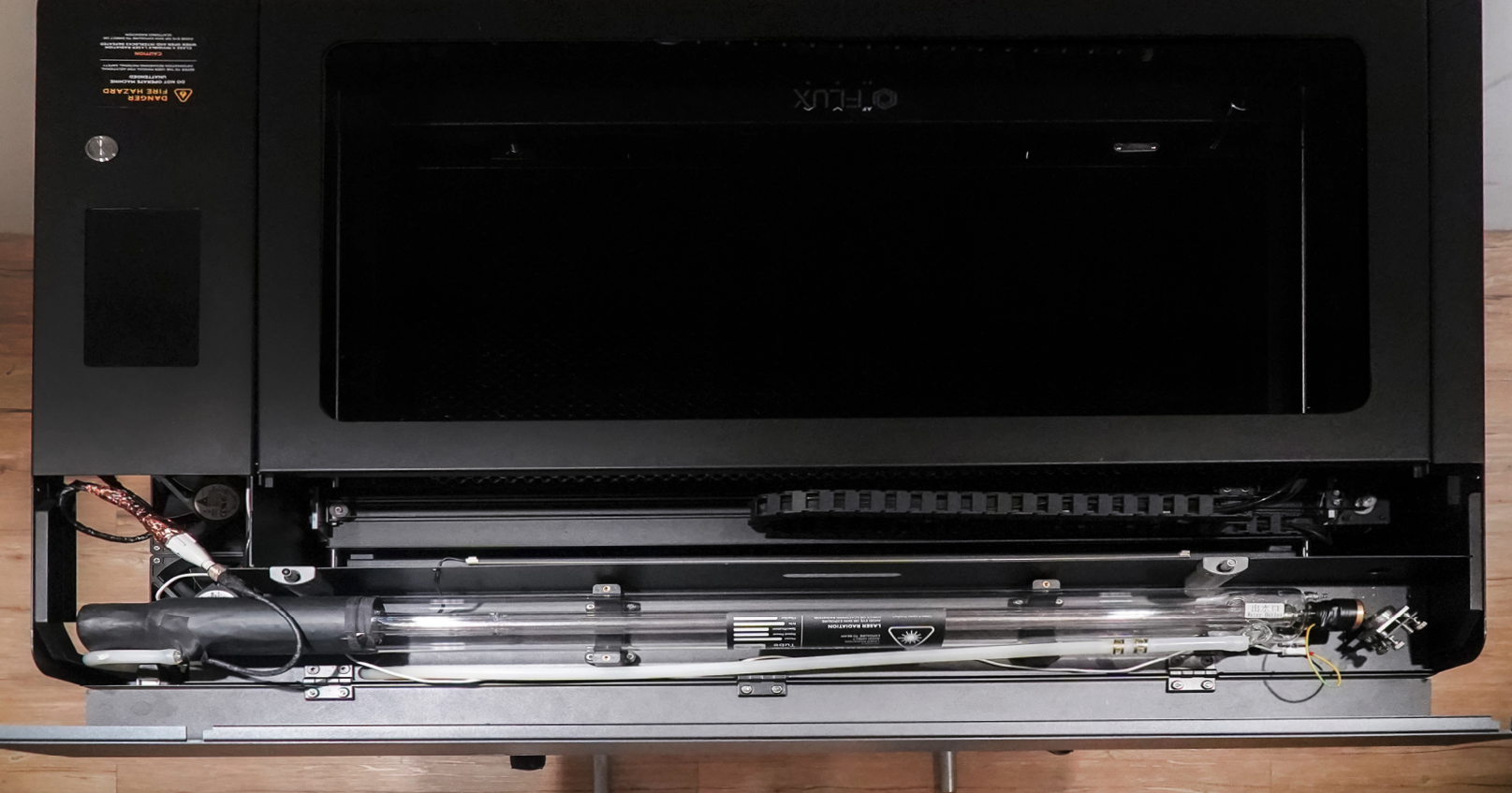

a. Placez le tube laser selon l'image

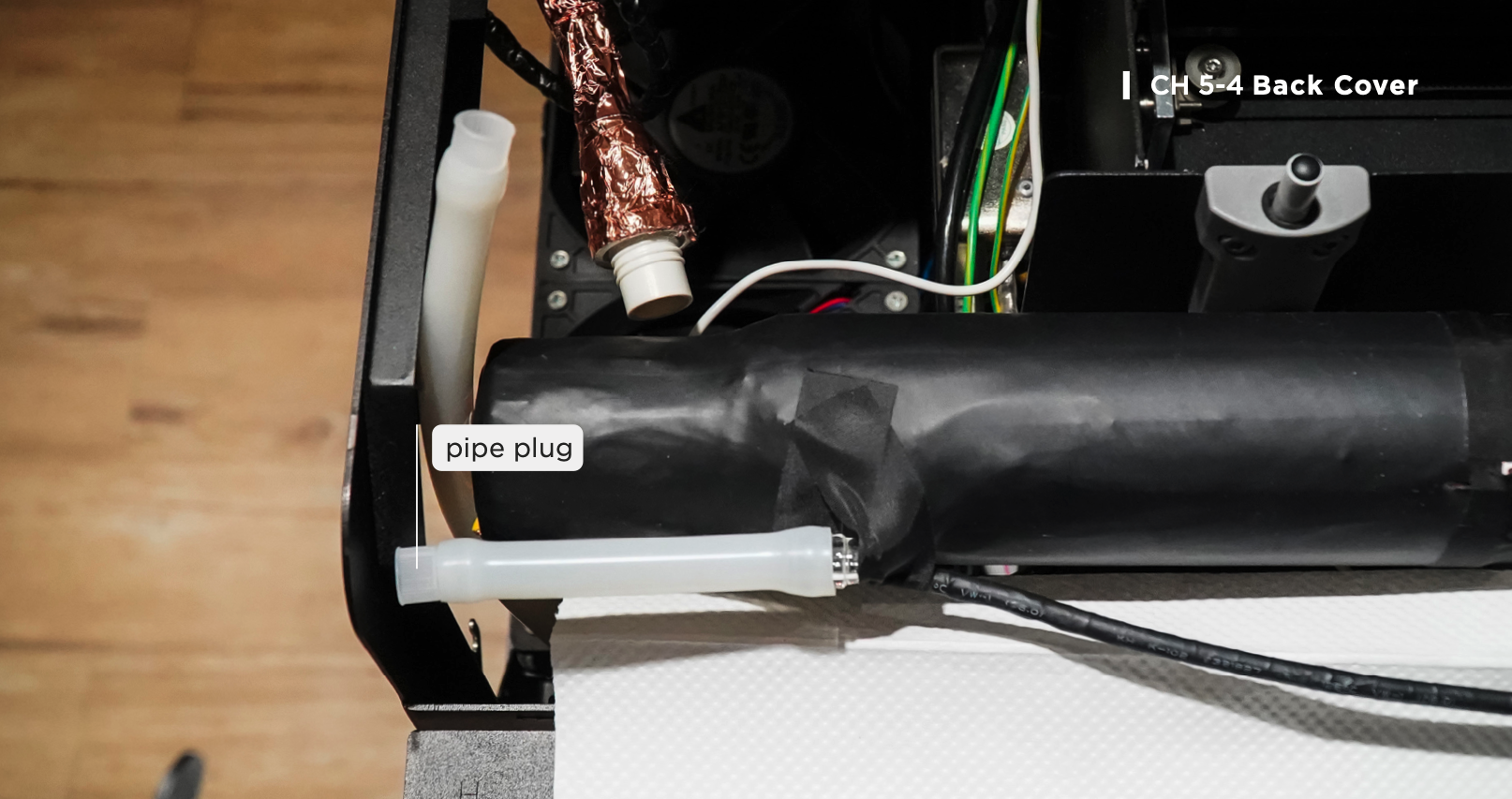

b. Retirez le bouchon du tuyau d'eau du côté haute tension et fixez le tuyau d'eau au tube laser

c. Déplacez-vous du côté basse tension > Retirez le bouchon du tuyau > Fixez le clip de tuyau au tuyau d'eau plus court > Insérez le connecteur de tuyau > Utilisez les pinces à bec effilé pour déplacer les clips de tuyau vers le côté de connexion afin d'éviter les fuites d'eau.
d. Appuyez sur la borne blanche et insérez le fil de terre > Relâchez la borne blanche > Tirez doucement sur le fil de terre pour vérifier s'il est fermement connecté.

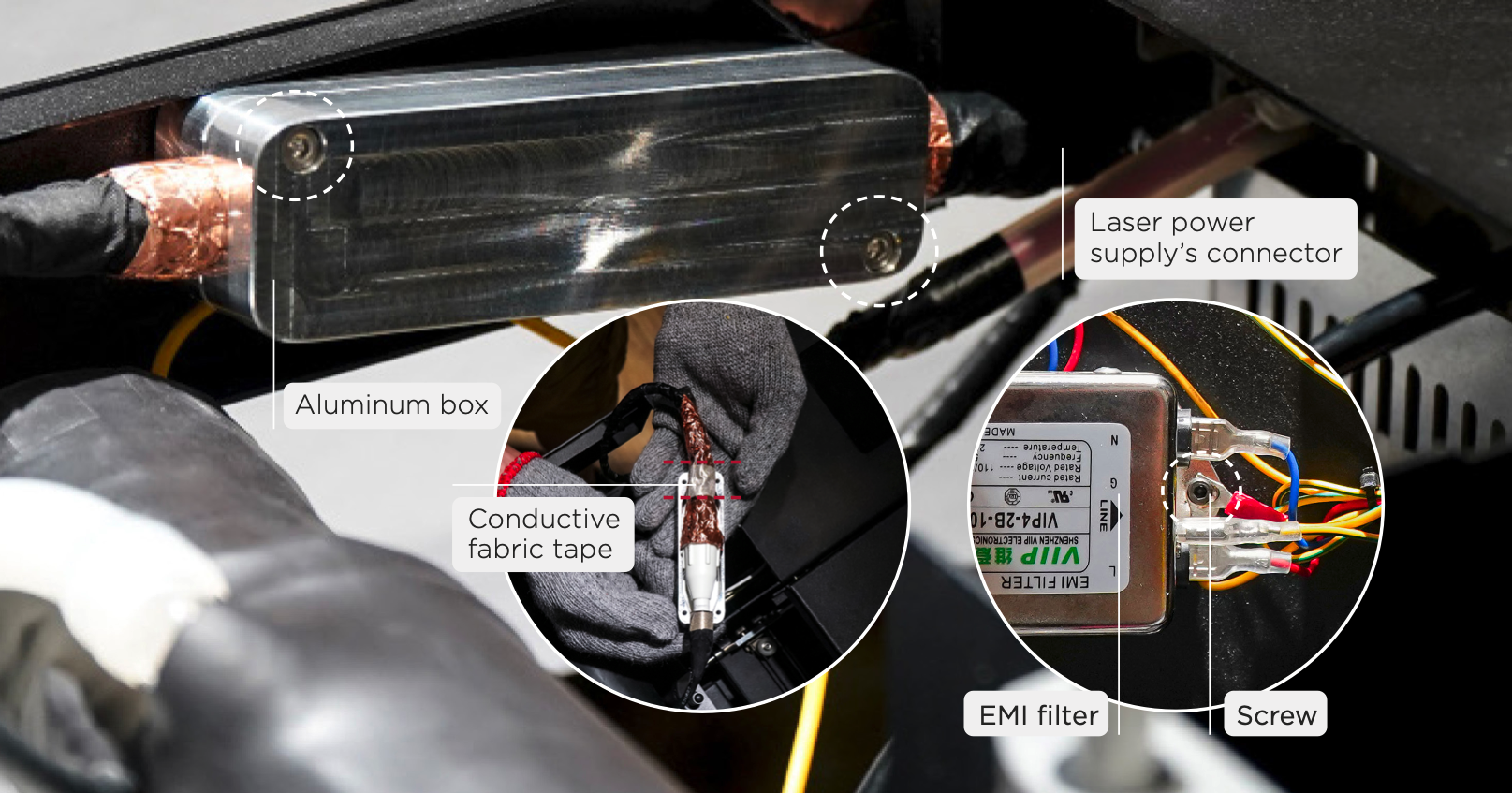

6. Appliquez du ruban adhésif conducteur ; installez la boîte en aluminium et la connexion du fil de mise à la terre

a. Connectez le connecteur blanc du côté haute tension et appliquez le ruban adhésif conducteur sur le connecteur de l'alimentation laser
b. Placez le connecteur blanc dans la boîte en aluminium, montez-le sur le couvercle et serrez les vis avec une clé Allen de 2,5 mm. (La boîte peut être placée au hasard dans l'espace tant que le câble et les fils ne sont pas pliés ou tordus.)
c. Insérez le fil de terre du côté haute tension du tube laser dans la position des vis sur le filtre EMI > Serrez la vis.

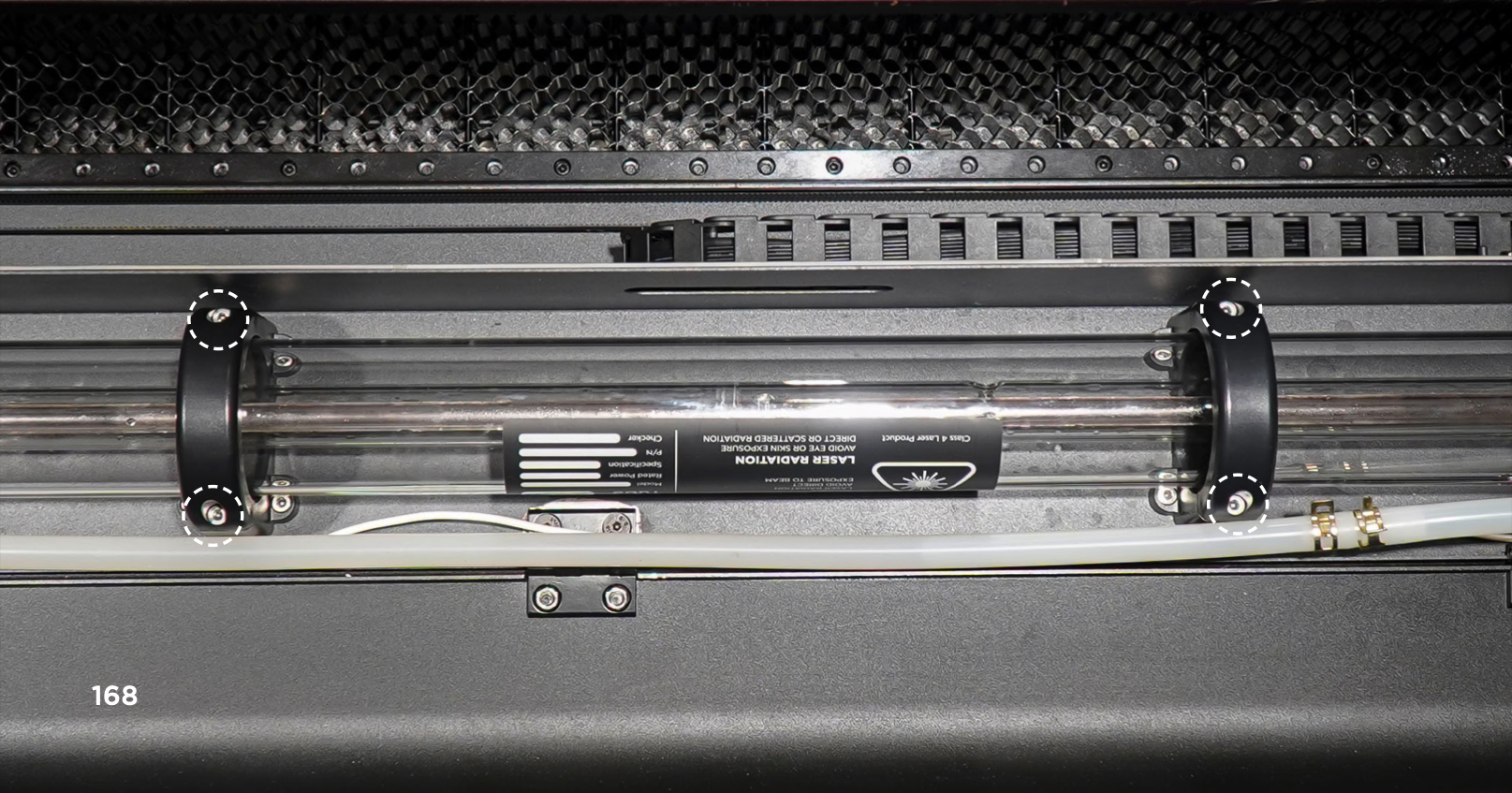

7. Resserrez les supports du tube laser

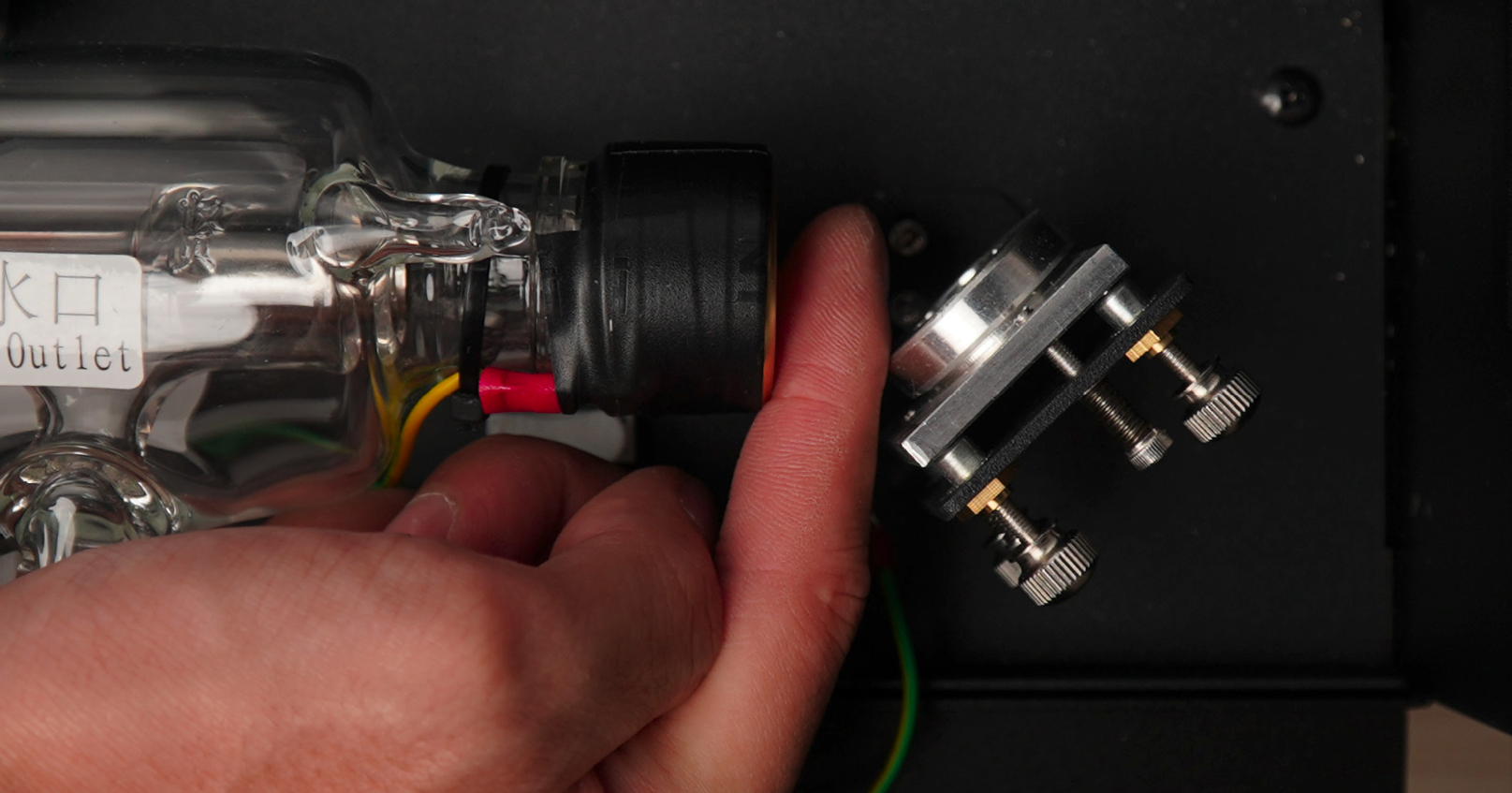

a. Placez le tube laser en position, en laissant une distance d'un doigt entre l'extrémité arrière, environ 15 mm de l'extrémité du tube laser au premier miroir réfléchissant > Assurez-vous qu'il n'y a pas de plis ou de nœuds dans les tuyaux d'eau

b. Utilisez la clé Allen de 3 mm pour serrer un total de 4 vis sur les supports du tube laser > Secouez doucement le tube laser pour vous assurer qu'il ne se déplacera pas.

8. Branchez le cordon d'alimentation et démarrez la machine

Après avoir confirmé que l'installation est correcte, vous pouvez brancher le cordon d'alimentation et démarrer le moteur.

9. Retirez la pompe à eau

Utilisez un tournevis Torx pour desserrer quatre vis sur le couvercle de la pompe à eau > Retirez la pompe à eau.

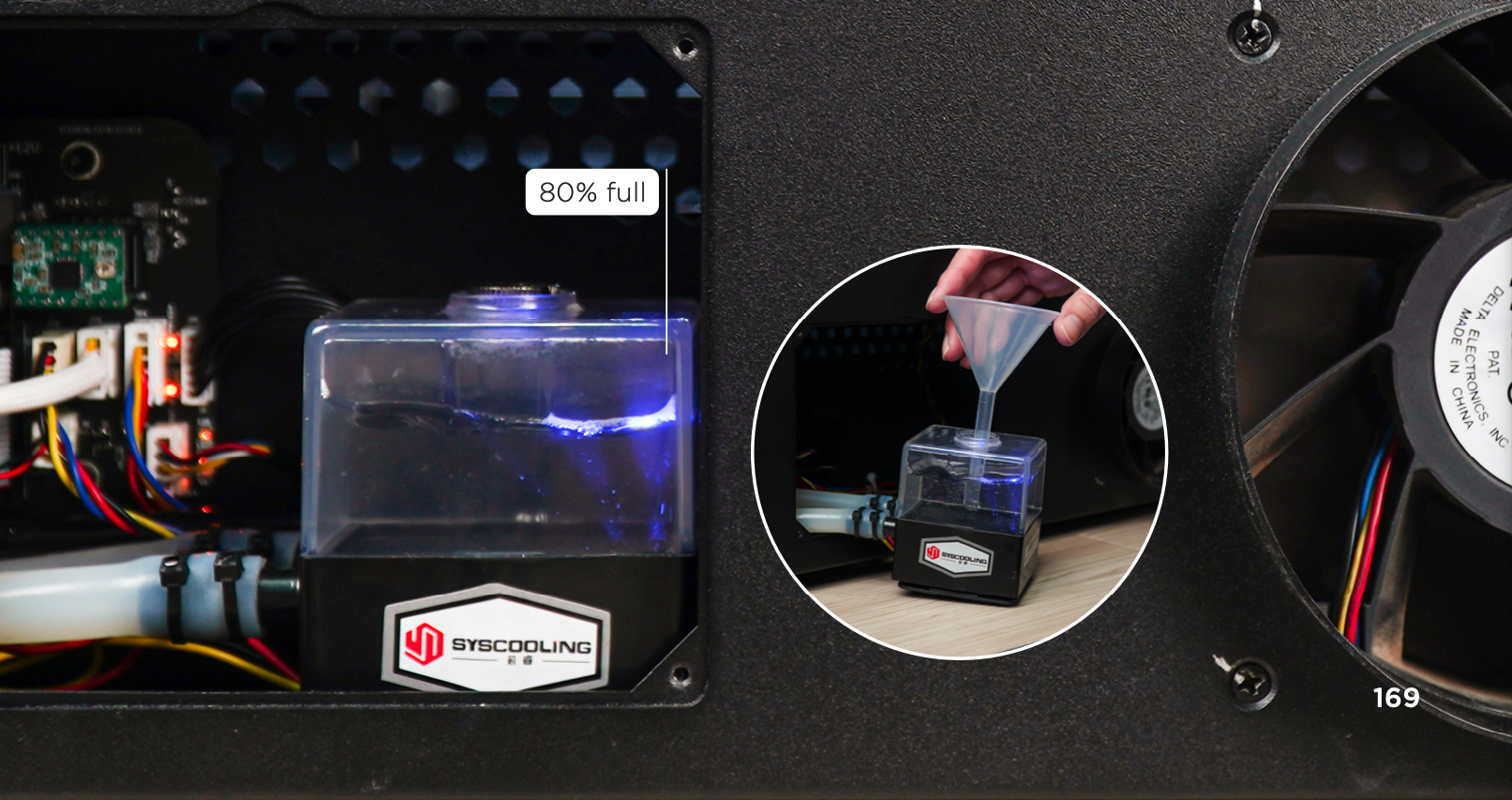

10. Ajout de l'eau

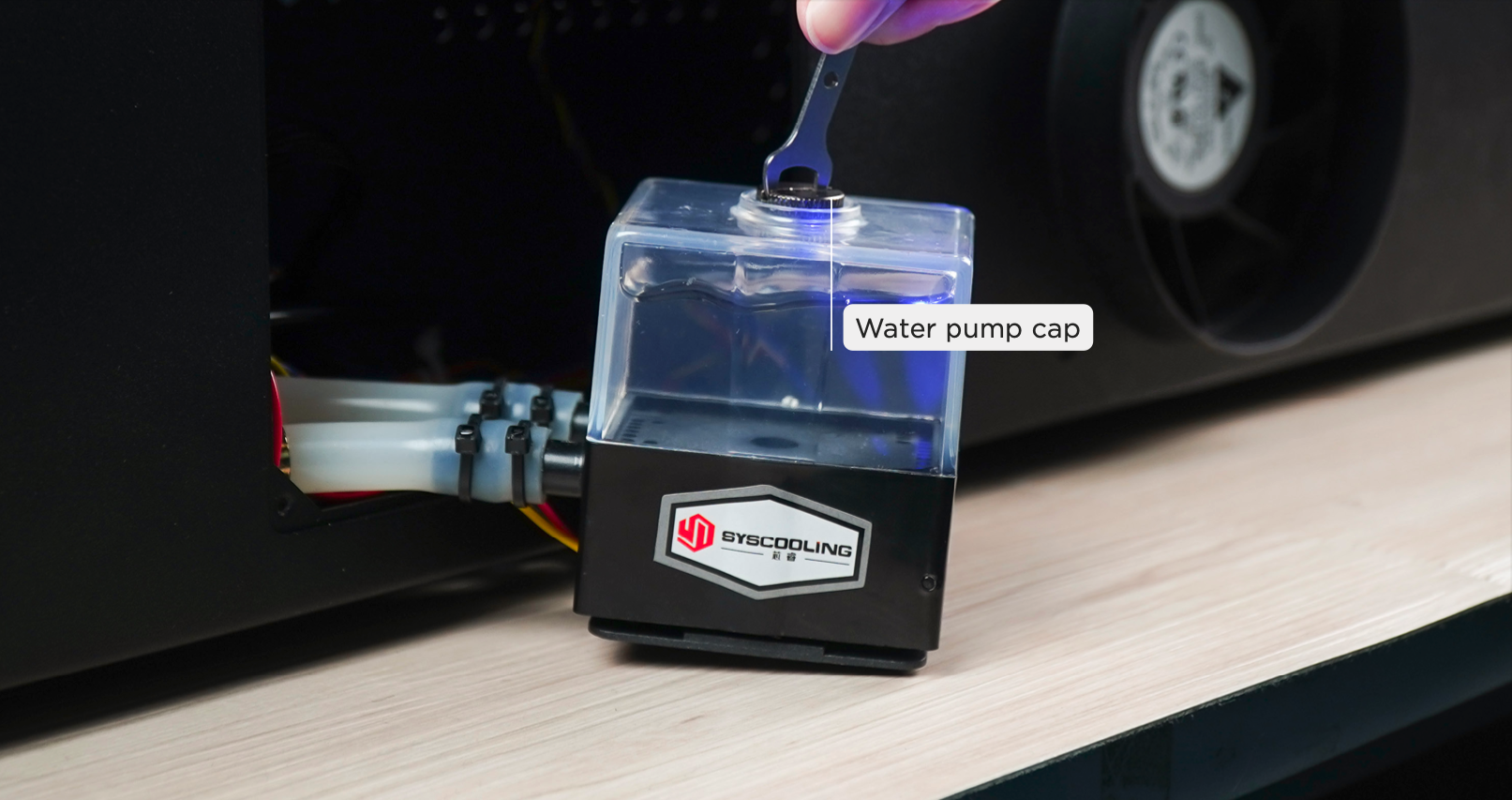

1. Utilisez la clé à double tête pour ouvrir le bouchon de la pompe à eau
2. Mettez l'entonnoir en place
3. Remplissez la pompe à eau avec de l'eau distillée
4. Cliquez sur "MAINTENANCE" à l'écran
5. Cliquez sur "Pompe" après que la tête laser ait terminé le référencement des axes X et Y.
6. L'eau de refroidissement commencera à entrer dans le tube laser, et le niveau d'eau de la pompe à eau baissera. Continuez à ajouter de l'eau jusqu'à ce que le niveau de la pompe à eau atteigne 80% du réservoir d'eau et que le niveau d'eau ne baisse plus en raison de l'ajout dans le tube laser.

11. Serrez le bouchon de la pompe à eau et remettez le couvercle en place

1. Utilisez la clé à double tête pour resserrer le bouchon de la pompe à eau
2. Placez la pompe à son emplacement d'origine
3. Resserrez les quatre vis du couvercle de la pompe à eau avec le tournevis Torx.



⚠️
1. Assurez-vous qu'il n'y a pas de plis ou de nœuds dans les tuyaux d'eau qui pourraient affecter le débit d'eau.
2. Veuillez utiliser de l'eau distillée pour éviter que les impuretés n'affectent l'effet de refroidissement par eau.
3. Trop de bulles d'air à l'intérieur du tube laser affecteront l'efficacité de la dissipation de chaleur. Il est recommandé de remplir l'eau à plus de 80% ou d'appuyer sur le tuyau d'eau lors de l'ajout d'eau, afin de réduire la probabilité de produire des bulles d'air.
4. Veuillez observer attentivement le niveau d'eau pour éviter tout débordement.
5. Veuillez ne pas toucher la zone près du côté haute tension du tube laser après avoir branché le cordon d'alimentation pour éviter tout choc électrique.
6. Lorsque vous utilisez la page "MAINTENANCE", évitez de toucher l'interrupteur laser ou de mettre votre main à l'extrémité du tube laser.
7. Si la pompe à eau ne peut pas être activée, veuillez contacter votre revendeur.
8. Après avoir déplacé le tube laser, l'alignement du trajet optique doit être effectué.
